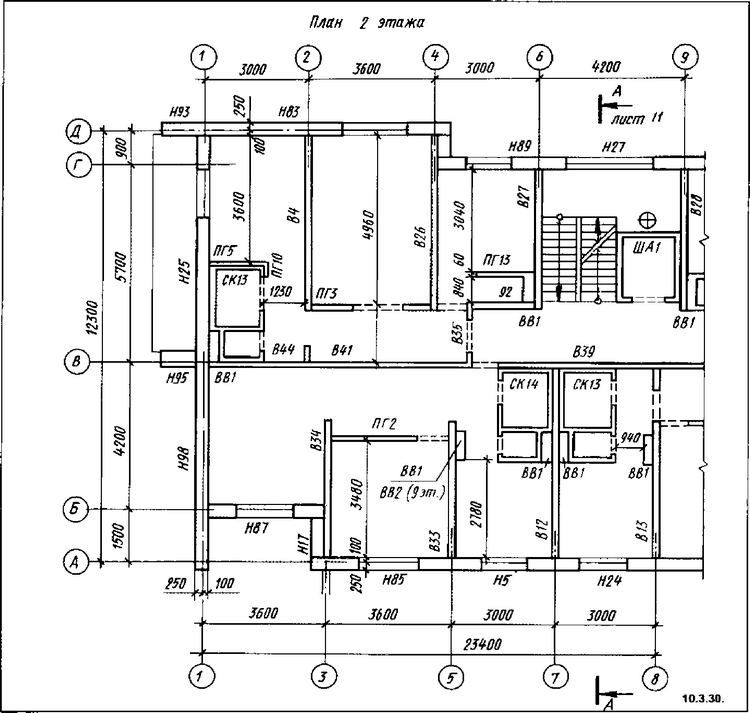

Ширина окна на чертеже: ГОСТ 24699-81 «Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий. Типы, конструкция и размеры»

Стандартные размеры окон

То, что пластиковые окна стали нормой жизни (вряд ли остались желающие, кто согласится жить с конструкциями, из которых дует, которые текут и на них собирается конденсат), спорить никто не будет. Окна из ПВХ устанавливают в квартирах и домах, административных и учебных зданиях, в детсадах, поликлиниках, на заводах и в коммерческих помещениях. О безопасности конструкций написано множество, повторяться не будем, а вот о ГОСТах и стандартных размерах – нет. Исправим ситуацию, разберем типовые дома, остекление в них и поможем разобраться, стоит ли заказывать готовые окна или лучше изготовить по собственным размерам.

Не изобретем велосипед, если скажем: каждое окно изготавливается под конкретный проем с конкретными размерами, двух одинаковых нет. В частности, если речь идет о современных многоэтажках: включается человеческий фактор, который не дает сделать два одинаковых проема. Проемы в комнатах даже в одной квартире могут быть настолько разными, что заказывать одинаковые по размеру конструкции станет себе дороже.

Согласны: выпилить или отбить можно каждый проем, но лучше заказать и купить пластиковые окна по конкретным размерам, чем запенивать щели монтажной пеной, а потом бояться, что дело будет загублено.

В идеале эти же правила относятся и к типовым и старым домам – сталинки, хрущевки, пятиэтажкам или девятиэтажкам. Однако здесь все развивается по другому сценарию. Стандартные размеры есть. Но для каждого дома свои.

Размеры для хрущевок

Открывают наш список стандартов «хрущевки» – дома, построенные в период правления Никиты Сергеевича Хрущева (за что и получили такое название). Это типовые постройки, серия 1-507: пятиэтажки, в которых не знают, что такое чердак, лифт и даже мусоропровод. Несущие конструкции, которые есть у дома, внешние. Изначально из строили из кирпича, но позднее для того чтобы сэкономить, заменили материал и перешли на панели.

Итак, что касается высоты, цифры тут варьируются от 1340 до 1400 мм; ширина стандартного двустворчатого окна не может быть больше 1280-1300 мм, ну а в балконном блоке – 1290-1350 мм.

Размеры для сталинок

Следующие в списке – «сталинки»: дома, которые строились в то время, когда страной управлял Иосиф Виссарионович Сталин. Это несколько серий домов, которые разделены на три класса – ведомственные, директорские и рядовые. Кроме этого отличия заключаются во внешнем виде самого дома, планировке, а также наличию удобств.

Что касается окон, в «сталинках» они пестрят разнообразием: от одностворчатого до трехстворчатого, а балконный блок – с двустворчатой дверью – такое встречается редко. Стоит отметить, что светопрозначные конструкции, к которым относятся окна и балконы, выполнены с верхней фрамугой. Теперь пару слов о размерах: двустворчатые окна могут быть 1500*1900 мм, 1250*1800 мм, 1200*1700 мм, 1080*1800 мм, балконный блок – 1500*2700 мм.

Размеры для пятиэтажек-брежневок

Эти дома пришли на смену хрущевок и стали символом новой жизни: строились с улучшенной планировкой, что радовало советский народ. В разноэтажных домах  (8-16) и конфигурации появились лифт и мусоропровод; санузел везде стал раздельным, проходных комнат не стало, высота потолков составила до 2,7, да и сама по себе площадь квартиры стала больше. Пару слов о стандартных размерах оконных конструкций: это двустворчатое окно, размер которого 1300*1400 мм. Если речь идет о балконном блоке, то это длина окна составит 1400 мм, а размеры дверного полотна – 750*2150 мм. Если говорить о трех створках, то размеры составят 2100*1400 мм.

 Размеры для девятиэтажек-брежневок

Серийным девятиэтажкам дали жизнь в 60-80 гг прошлого века. Строить должны былт не год и не два, поэтому в планах было изготовление железобетонных плит для этих целей. Первой «ласточкой» стала серия девятиэтажных домов I-515/9ш (515/9м). Ну а дальше возникли варианты многоэтажек, среди которых панельные и блочные типы домов II-49, II-57и II-18/9.

А вот что можно сказать про стандартные размеры окон в таких домах: в комнатах цифры составляют 2080*1420 мм, если речь идет о кухне, то габариты 1470*1420 мм, ну а на лоджии – 870*1420 мм. Что касается дверного проема для прохода на лоджию, цифры такие: 700*2180 мм.

ГОСТ для стандартных пластиковых окон

Теперь поговорим о стандартах. Нормы и правила изготовления окон из пластика, алюминия и дерева прописаны не только отдельных стандартах, но и в унифицированном ГОСТе (23166-99). Четкая классификация гласит: общий объем конструкции – такой, максимальная площадь активной створки, то есть той, что открывается или ставится на проветривание (микропроветривание), не должна превышать заданные габариты. Теперь это же, но в цифрах:

– максимальная высота створки – 2750 мм;

– максимальная высота рамы – 2070 мм;

– ширина окна – 2670 мм.

 Число створок и размеры

В каждом из описанных домов, даже несмотря на то, что они типовые, проемы под окна различные. Существенная разница со сталинками – это происходит из-за высоких потолков.

Рассмотрим стандартные размеры во всех домах. Начнем с хрущевок – цифры в кирпичных и панельных домах за некоторым исключением совпадают, поскольку имеют похожие проекты, и напрямую зависят от того, насколько широкий подоконник.

Тип конструкции	Размеры, мм
Двухстворчатое окно	1350*1300
Трехстворчатое окно	1359×2040
Балконная дверь	2070×680, 1350*1100/1340

Это, к слову, о стандартных домах.

Если речь идет о 40 серии, то сразу отметим: никакого стандарты, есть лишь распространенные окна и двери. Представим их в табличке ниже.

Тип конструкции	Размеры, мм
Двухстворчатый блок (серия 137)	1420×1150
Трехстворчатый блок (серия 137)	1420×1700
Двухстворчатый блок (серия 504)	1410×1450
Трехстворчатый блок (серия 504)	1410×1700
Двухстворчатый блок (серия 505)	1410×1450
Трехстворчатый блок (серия 505)	1410×2030
Двухстворчатый блок (серия 600. 11)	1410×1450
Трехстворчатый блок (серия 600.11)	1410×2050

Размеры балконных блоков также разнятся: высота составляет от 2150 мм до 2160 мм при ширине – 670-750 мм.

А вот в «сталинках» картина отличается. Трехстворчатые блоки гораздо больше, при этом друг от друга отличаются, хоть и несущественно. Если говорить о балконных блоках, то даже внешне они не похожи на своих собратьев в домах других серий: у него две створки, которые распахиваются внутрь, а также одна глухая – сверху. Ну и по размерам гораздо больше: 2700×1500 мм.

Вид конструкции	Размеры, мм
Балконная дверь	2100×750
Глухая створка вверху блока	600×1500

Теперь перейдем к «брежневкам».

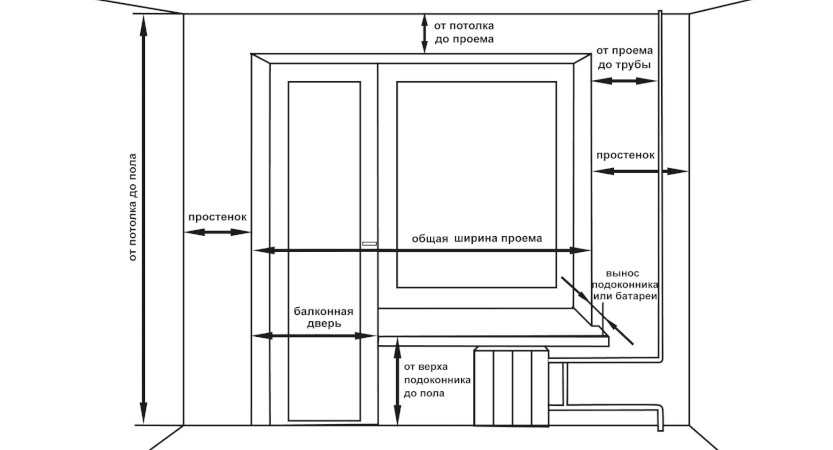

Размеры окон и балконных дверей ниже.

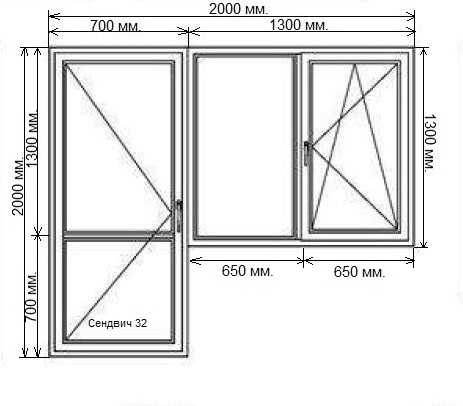

Тип конструкции	Размеры, мм
Двухстворчатое окно	1400*1300
Трехстворчатое окно	1400×2100
Балконная дверь	2150×750
Глухое окно балконного блока	1400*1400

 Что касается девятиэтажек, то в них тоже все более-менее стандартно.

Тип конструкции	Размеры, мм
Трехстворчатое окно малое	1400×1760
Трехстворчатое окно большое	1400×2460
Двухстворчатое окно	1400×1300
Балконная дверь для спальни №1	2150×750
Окно балконного блока для спальни №1	1400×1050
Балконная дверь для гостиной №2	2150×800
Окно балконного блока для гостиной №2	1400×1460/1760

Глубина монтажа

Чаще всего, размеры глубины монтажа абстрактны. И этому есть основание. Дело в том, что цифры зависят от самого проема (пеноблок, дерево, кирпич), точки росы и материала. В общие размеры такие:

пластик – 58-120 мм;

алюминий – 45-125 мм;

дерево – 58-165 мм.



Теперь вы знаете все о стандартных размерах окон и балконных блоков, сможете самостоятельно определиться с выбором изделий, кстати, в том числе и готовых, которые есть в наличии.

Стандартные Размеры Металлопластиковых Окон ПВХ – ГОСТЫ и Нормы

Поскольку стандарты не всегда совпадают, цифры могут разниться до 10 см. Поэтому размеры окон являются весьма относительным понятием.

Современные производственные технологии ПВХ окон находятся на высоком уровне развития, что позволяет изготавливать изделия любых размеров. Во время покупки стеклопакетов для коттеджа из кирпича важно обращать внимание на тип помещения (предназначенное для жилья или нежилое). Наиболее массивные конструкции монтируют в гостиную, детскую, спальню. В нежилых комнатах используются менее габаритные окна.

Когда устанавливаются стеклопакеты, имеющие нетиповые параметры, стоит помнить о некоторых ограничениях. Так, габариты окна глухого типа не должны превышать 6 м. кв. Предельный показатель высоты изделий с частями, которые открываются, должна составлять не более 2200 мм. Минимальные габариты глухих окон равны 300х400 мм, а створчатых — 400х500 мм.

На размеры окон для частных построек влияет площадь помещения. К примеру, в спальне и детской, площадь которых составляет примерно 10-12 квадратных метров, хватит одного окна 900х900 м, но если комната больше в два или три раза, настоятельно рекомендуется увеличение количества проемов.

Анализируя оконные параметры в домах из кирпича или дерева, важно учитывать, что на них влияет тип помещения и высота от напольной части:

• в ванных и санузлах — от 1300 мм;
• в кухне — от 900 мм;
• в жилых комнатах — около 800 мм;
• в мансарде — около 1000 мм.

В «панельках» габариты значения окон из пластика схожи. Известно о разных сериях панельных домов. В каждой серии используются свои оконные параметры. К примеру, серия 1-507 подразумевает установку лишь двухстворчатых окон, размерами 1280 мм по ширине и 1340 мм по высоте. В «хрущевках» размер окна зависят от того, насколько большими являются подоконники. Многие «хрущевки» построены на блочной основе, что минимизирует количество швов. В таких помещениях рекомендуется заказывать стеклопакеты с двумя камерами, рамная толщина которых равна 5.8-7 см, а ширина и высота от 1450 до 2200 мм. Что касается «брежневок», то они также представлены в нескольких сериях. К примеру, в серии 602 окно с двумя створками должно иметь размеры 1450х1210 мм, а с тремя — 2100х1450 мм.

Количество серий новостроек, в свою очередь, составляет около четырех десятков. Дома серии 504 требуют установки двухстворчатых окон с размерами 1450х1410 мм, а трехстворчатых — 1700х1410 мм. В пятиэтажках габариты ПВХ окон двухстворчатого типа будут составлять 1300 мм в высоту, 1400 мм в ширину. В типовых панельных домах монтируют двухстворчатое изделие шириной 1300 мм и высотой 1400 мм.

Параметр ширины окна с тремя створками равен 2050 или 2070 мм, а высота составляет 1400 мм. Важно понимать, что типовые габариты конструкций зависят от того, к какому типу принадлежит постройка. Если за окном улица, а в помещении нет кондиционера, то согласно нормативам ГОСТ минимальное значение его толщины должно составлять 32 мм. Если присутствует застекленный балкон, будет достаточно 24 мм.

size() / Reference / Processing.org

Определяет размер ширины и высоты окна дисплея в единицах пикселей. В программе, имеющей функцию setup() , функция size() должна быть первой строкой кода внутри setup() , а функция setup() должна появиться на вкладке кода с тем же именем, что и ваша папка эскиза.

Встроенные переменные ширина и высота задаются параметры, переданные этой функции. Например, запуск 9Размер 0003(640, 480) присвоит 640 переменной ширины и 480 высоте переменная . Если size() не используется, окну будет присвоен размер по умолчанию 100 x 100 пикселей.

Функцию size() можно использовать внутри эскиза только один раз, и она нельзя использовать для изменения размера.

Начиная с обработки 3, для запуска скетча в полном размере экрана используйте функция fullScreen() , а не старый способ использования размер(displayWidth, displayHeight) .

Максимальная ширина и высота ограничены вашей операционной системой и обычно ширина и высота вашего фактического экрана. На некоторых машинах может просто быть количеством пикселей на вашем текущем экране, что означает, что экран 800 x 600 может поддерживать размер (1600, 300) , так как это одинаковое количество пикселей. Это сильно различается, поэтому вам придется попробовать разные режимы рендеринга и размеры, пока вы не получите то, что ищете. Если вы нужно что-то большее, используйте createGraphics для создания невидимого поверхность для рисования.

Минимальная ширина и высота составляют около 100 пикселей в каждом направлении. Этот — наименьший из поддерживаемых в Windows, macOS и Linux. Мы обеспечить минимальный размер, чтобы эскизы выполнялись одинаково на разных машины.
Параметр средства визуализации выбирает, какой механизм визуализации использовать. Для Например, если вы будете рисовать трехмерные фигуры, используйте P3D . В дополнение к средство визуализации по умолчанию, другие средства визуализации:

P2D (Обработка 2D): визуализатор 2D-графики, использующий Графическое оборудование, совместимое с OpenGL.

P3D (обработка 3D): визуализатор 3D-графики, использующий Графическое оборудование, совместимое с OpenGL.

FX2D (JavaFX 2D): модуль 2D-рендеринга, использующий JavaFX, который может быстрее для некоторых приложений, но имеет некоторые особенности совместимости.
PDF : Средство визуализации PDF рисует 2D-графику непосредственно в Acrobat PDF файл. Это дает отличные результаты, когда вам нужны векторные фигуры для вывод или печать с высоким разрешением. Вы должны сначала использовать библиотеку импорта → PDF, чтобы использовать библиотеку. Дополнительную информацию можно найти в Справочник по библиотеке PDF.

SVG : Средство визуализации SVG рисует 2D-графику непосредственно в файле SVG. Это отлично подходит для импорта в другие векторные программы или использования для цифровых изготовление. Вы должны сначала использовать Import Library → SVG Export, чтобы сделать пользование библиотекой.

Начиная с Processing 3.0, использовать переменные в качестве параметров для size() поместите функцию size() в settings() функция (вместо setup() ). Есть больше информации об этом на настройки () справочная страница.

Соотношение сторон в TAP-чертежах

Соотношение сторон в TAP-чертежах Соотношение сторон на TAP Чертежи

Q : Когда я распечатываю карту покрытия или профиль в TAP, иногда большая пустая область на странице. Как я могу получить рисунок для заполнения страница?

A: TAP позволяет изменить размер окна на экране для рисования карты, пути профиль или диаграмма направленности антенны, любого размера и формы по вашему желанию. Когда вы печатаете рисунок, нажмите пытается уместить рисунок на экране в доступную область на физической странице. TAP не изменяет соотношение сторон (высота по ширине) чертежа. Если соотношение сторон страницы сильно отличается от соотношения сторон окна на экране, распечатанная страница может содержать пробелы, чтобы поместиться рисунок на странице.

Например, предположим, что у вас есть карта, нарисованная в TAP Graphic. Окно, как показано:

Печать этого чертежа на принтере с использованием бумаги 8-1/2×11 в Ландшафтный режим приводит к следующей странице.

Поскольку соотношение сторон рисунка на экране сопоставимо на страницу для печати, рисунок заполняет большую часть доступного место на странице.

При печати того же рисунка на странице в портретном режиме следующее:

В портретном режиме ширина рисунка на экране масштабируется по ширине страницы, оставляя пустое место на внизу страницы.

Но предположим, что рисунок на экране заполняет только часть доступного окна:

Теперь при печати чертежа в ландшафтном режиме весь рисунок с экрана должен уместиться на странице:

TAP учитывает пустое пространство в правой части рисунка. на экране как часть рисунка и пытается вписать его в страницу вместе с информацией о карте.

Рисование этого экрана в портретном режиме приводит к принудительному рисованию (включая пробел) по ширине страницы:

Аналогично, графики профилей масштабируются в соответствии с доступной печатью. область. Например профиль на экране:

Этот профиль можно распечатать в ландшафтном режиме, чтобы получить:

При печати того же профиля в портретном режиме профиль подгонка под ширину страницы:

Если окно для профиля на экране изменено:

Теперь портрет печатается как:

И в ландшафтном режиме печатается как:

Во всех этих примерах тот факт, что соотношение сторон окно на экране существенно отличается от page вызывает дополнительное пустое пространство на странице. Это потому что TAP вмещает весь рисунок с экрана (включая пустое пространство) на страницу.

Вы можете использовать мышь для настройки размера и формы окна приблизить форму страницы, чтобы уменьшить этот эффект.

Вы также можете использовать кнопку «Соотношение сторон» на TAP-графике. Окно Печатная форма (в правом верхнем углу). Эта кнопка изменяет размер окно, чтобы приблизить соотношение сторон к размеру страницы и ориентация выбрана в данный момент.

(Примечание. Если шаблон макета страницы указано, соотношение сторон окна на экране равно скорректировано в соответствии с областью графического рисования.)

Если графическое окно чрезмерно сжато или искажено:

Вы можете просто изменить размер окна с помощью мыши:

Затем используйте кнопку Fit (кнопка с четырьмя стрелками – вверх, вниз, слева, справа), чтобы перерисовать графику, чтобы она подошла к окну:

Если рисунок не завершен, нажмите кнопку «Перерисовать» (маленький рука с карандашом)”

Будет предпринята попытка воссоздать рисунок, но подгонка после изменение размера может быть непригодным для использования:

Вы можете закрыть окно и перерисовать профиль, чтобы получить наилучшее соответствие чертежа новому размеру окна:

Обратите внимание, что процесс установки графического окна на экран к доступной области страницы немного отличается, когда вы используют шаблон макета страницы в ТАП.
