Правила выполнения строительных чертежей и планов.



Строительными чертежами называют чертежи и относящиеся к ним текстовые документы (спецификации, ведомости и т. п.), которые содержат изображения здания, его частей, строительных конструкций и изделий, а также другие данные, необходимые для его возведения и для изготовления строительных конструкций и изделий, применяемых при строительстве здания.

Строительные чертежи имеют много общего с машиностроительными чертежами, но и имеют много своих специфических особенностей.
Выполняют строительные чертежи по общим правилам прямоугольного проецирования их на основные плоскости проекций.

Фасад – вид здания сзади, спереди, справа и слева (Рис. 1). Если фасад выходит на улицу или площадь, такой фасад называют главным.
Название фасада на чертеже задают по разбивочным осям, к которым он привязан: «Фасад в осях 1-4» или по оси, вдоль которой он расположен: «Фасад по оси А».

Вид на здание сверху называют планом крыши (кровли). План крыши и фасады здания дают представление о форме здания, количестве этажей, наличии балконов и лоджий, расположении входных дверей, размерах здания, а также о его архитектурном облике. Сведения о расположении отдельных помещений здания, их размерах, о размещении сантехнического оборудования, об основных строительных конструкциях можно получить из планов и разрезов.

Планом здания называется разрез горизонтальной плоскостью, проведенный через оконные и дверные проемы. Если мысленно рассечь здание горизонтальной плоскостью и отсечь его верхнюю часть, а оставшуюся часть спроецировать на горизонтальную плоскость проекций, то полученное изображение будет планом здания (

Горизонтальные секущие плоскости обычно проводят через окна и двери каждого этажа и получают соответственно планы 1-го, 2-го и последующих этажей. Если планировка 2-го и последующих этажей одинакова, то его вычерчивают один раз и называют планом типового этажа. В промышленном здании план выполняют на уровне различных высотных отметок, и полученные планы называют по этим отметкам: «План на отм. +6.00».

Разрезом называют изображение одной части здания, мысленно рассеченного вертикальной плоскостью (Рис. 3). Положение секущей плоскости показывают на плане здания.
Разрез называют продольным, если секущая плоскость параллельна продольным стенам здания, и поперечным, если секущая плоскость перпендикулярна продольным стенам. Иногда для получения разреза применяют не одну, а несколько параллельных секущих плоскостей. В таком случае разрез называют ступенчатым.

Направление секущей плоскости для разреза изображают на плане 1-го этажа толстой разомкнутой линией (2s) со стрелками, указывающими направление взгляда наблюдателя. Секущей плоскости присваивают имя, обозначаемое прописными буквами русского алфавита. Это же имя присваивают и разрезу, полученному в результате рассечения объекта секущей плоскостью.

Планы, фасады и разрезы здания называют общими архитектурно-строительными чертежами. На основе общих архитектурно-строительных чертежей здания составляют чертежи и на производство специальных строительных работ по водоснабжению и канализации, отоплению и вентиляции, газоснабжению и электроснабжению и др.

***



Правила графического оформления строительных чертежей

Правила графического оформления строительных чертежей схожи с правилами выполнения машиностроительных чертежей с учетом некоторых особенностей в выборе масштабов, нанесения размеров, последовательности выполнения чертежей и т.д. Обводка строительных чертежей выполняется в соответствии с ГОСТ 21.501-93.

Толщина линий при обводке чертежей планов, разрезов и фасадов принимается в зависимости от принятых масштабов. Так, например, при масштабе 1:100 толщина контурных линий при обводке планов и разрезов зданий и сооружений из камня и железобетона принимается равной 0,6…0,7 мм, а фасадов, оконных и дверных проемов – 0,4…0,5 мм; при масштабе 1:400 толщина контурных линий принимается соответственно 0,4 мм и 0,3…0,4 мм.

Толщина контурных линий при обводке деталей каменных, кирпичных и бетонных элементов при масштабе 1:20 принимается равной 0,8 мм, а при масштабе 1:1 – 1 мм.
На планах архитектурно-строительных чертежей более толстыми линиями выделяются перекрытия, а контуры стен обводятся линиями несколько тоньше. На чертежах строительных конструкций арматура также выделяется толстыми линиями, а контуры самой конструкции более тонкими и т.д.

Надписи на строительных чертежах выполняются шрифтом согласно ГОСТ 2.304-81. Размер шрифта для различных надписей применяется разный. В основной надписи: наименование проектной организации, объекта, листа и т. д. выполняется высотой 5…7 мм, прочие надписи — высотой 3,5…5 мм; наименование основных чертежей и таблиц выполняется высотой 5…7 мм, а второстепенных чертежей и текстовых указаний – 3,5…5 мм; цифровые данные для заполнения таблиц – 2,5…3,5 мм.

Обозначение координационных осей, ссылочная и нумерационная маркировка узлов, номера позиций при диаметре кружков до 9 мм выполняется размером шрифта высотой 3,5 или 5 мм, а при диаметре более 10 мм – 5 или 7 мм. Высота размерных чисел на чертежах, выполненных в масштабе 1:100 и крупнее принимается равной 3,5 мм, а для масштабов 1:200 и менее — 2,5 мм.

Масштабы на строительных чертежах согласно ГОСТ 21.101-79 не проставляются. Однако, при необходимости допускается в основной надписи указание масштаба выполнять по типу 1:10, 1:100 и т.д., а над изображением по типу «А-А (1:50)».

Масштаб изображений планов, разрезов, фасадов, конструкций и т.д. гражданских, промышленных, сельскохозяйственных, транспортных зданий и сооружений выполняют в соответствии с ГОСТ 2.302-69 с учетом требований ГОСТ 21.501-93.
Так, например, планы этажей (кроме технических), разрезы, фасады, планы, перекрытий, покрытий, монтажные схемы каркасов вычерчиваются в масштабе 1:400, 1:200, 1:100, а при большей насыщенности изображений – 1:50; планы кровли, полов, технических этажей – в масштабе 1:1000, 1:800, 1:500, 1:200; фрагменты планов, фасадов, планы и разрезы лестниц, монтажные схемы внутренних стен – в масштабе 1:100, 1:50; планы фундаментов – в масштабе 1:200, 1:100; узлы — в масштабе 1:20, 1:10, 1:5 и т. д.

Размеры на строительных чертежах наносятся в соответствии с ГОСТ 2.303-68 с учетом требований системы проектной документации для строительства – ГОСТ 21.105-79. Размеры в мм на строительных чертежах наносятся в виде замкнутой цепочки без указания единицы измерения.
Если размеры проставляются в других единицах, например в см, то их оговаривают в примечании к чертежам. Размерные линии ограничивают засечками длиной 2…4 мм под углом 45° к размерной линии с наклоном вправо. Толщина линии засечки принимается равной толщине сплошной основной линии, принятой на данном чертеже.

Размерные линии должны выступать на 1…3 мм за крайние выносные линии. Размерное число располагается над размерной линией на расстоянии до 1 мм. Расстояние от контура чертежа до первой размерной линии принимается не менее 10 мм. Расстояние между параллельными размерными линиями должно быть не менее 7 мм, а от размерной линии до кружка координационной оси – 4 мм.

Отметки для привязки элементов зданий и сооружений по высоте указываются в метрах с тремя десятичными знаками после занятой. За условную нулевую отметку принимается отметка чистого пола первого этажа, обозначаемая 0,000. Отметки выше условной нулевой указывается без знака, а ниже условной нулевой – со знаком минус (-).
На фасадах и разрезах отметки размещают на выносных линиях или линиях контура. Знак отметки представляет собой стрелку с полочкой. Стрелка выполняется основными линиями длиной 2…4 мм, проведенными под углом 45° к выносной линии или линии контура. Знак отметки может сопровождаться поясняющими надписями. Например: Ур. ч. п. – уровень чистого пола, Ур. з. – уровень земли.

При выполнении планов производственных участков, на чертежах показывается размещение технологического оборудования и организационной оснастки (станки, стенды, столы, верстаки, шкафы, стеллажи, средства пожаротушения и т. п.). Элементы оборудования и оснастки обозначаются цифрами (позициями), расшифровка которых приводится в отдельной спецификации, либо непосредственно на чертеже.
Элементы энергоснабжения, водопровода, канализации (розетки, умывальники, вентиляция и т. п.) указываются в виде условных обозначений в соответствии со стандартными обозначениями (Рис. 4).

***

Выполнение спецификаций.



Главная страница

• Страничка абитуриента

Дистанционное образование

• Группа ТО-81
• Группа М-81
• Группа ТО-71


Специальности

• Ветеринария
• Механизация сельского хозяйства
• Коммерция
• Техническое обслуживание и ремонт автотранспорта

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Дом связи – чертеж плана первого и второго этажей, фасада, разреза здания, заполненная экспликация помещений

Содержание работы:

2D чертеж здания «Дом связи».

Выполнен план первого и второго этажей, фасад,  разрез 2-2, заполнена экспликация помещений.

Описание здания.

Стены здания кирпичные: наружные толщиной в два кирпича, внутренние – в полтора. Перегородки из гипсобетонных плит толщиной 120 мм.

Здание оборудовано водопроводом, канализацией и центральным отоплением. Оконные проемы с четвертями, переплеты с двойным остеклением. Дверные проемы: наружные с четвертями, внутренние без четвертей. Над входными наружными дверями устроены козырьки из железобетонных плит шириной 1,7 м.

Спецификация окон

Спецификация дверей

Файлы в архиве:

• Дом связи. cdw (формат программы Компас 13)
• Дом связи.dwg (формат программы Autocad 2008)
• Дом связи.pdf

Ваше имя:

Ваш отзыв

Внимание: HTML не поддерживается! Используйте обычный текст!

Рейтинг     Плохо           Хорошо

Состав проекта с примерами чертежей

Архитектурный проект

Описание проекта «Тихий уголок»

Услуги ПРО-ТОТИП

• Состав архитектурного проекта стадии Эскиз (Э)
• Фотореалистичная визуализация будущего проекта
• Схема планировочной организации земельного участка
• Состав архитектурного проекта стадии Рабочий проект (Р)
• Состав конструктивного проекта на железобетон стадии Рабочий проект (Р)
• Состав ландшафтного проекта стадии Проект (П)
• Состав дизайн-проекта интерьера стадии Рабочий проект (Р)
• Состав проекта отопления, водопровода и канализации стадии Рабочий проект (Р)

Многих интересует состав проекта с примерами чертежей для оценки что клиент получит заплатив немалые деньги, в этой статье вы подробно узнаете что входит в проект от ПРО-ТОТИП. Подробно стадии проекта мы описали в статье “С чего складывается стоимость проекта”, где указали, какие чертежи дома необходимы, а данный материал расскажет о наполнении проекта с примерами чертежей.

Состав архитектурного проекта стадии Эскиз (Э)

Проектирование дома начинается со стадии Эскиз при непосредственном участии заказчика. По окончании данного этапа будут собраны документы для получения разрешения на строительство. После всех согласований приступят остальные инженеры для создания рабочего проекта. Данный раздел может включать в себя дизайн интерьера, который выведен в данном материале отдельно, рабочие чертежи дома. На эскизной стадии могут быть приняты все основные решения и подобраны материалы и мебель

Проектирование дома начинается с обсуждения анкеты, заполненной заказчиком, собираются идеи, референсы, выбираются логистические схемы, рисуются эскизы с возможными решениями, выполняются чертежи дома. Все это помогает понять заказчику и архитектору, в каком направлении двигаться дальше. Также прорабатываются архитектура, ландшафтный дизайн участка и дизайн интерьера для нахождения баланса между всеми частями проекта как снаружи, так и внутри.

С чего начинается проект!

Первый этап работы с архитектором — это разработка планировки участка и первого этажа. Этот важный этап учитывает множество факторов в зависимости от предпочтений заказчика или особенностей участка. Одновременно прорабатывается планировка дома с учетом габаритов мебели, озеленения, освещения, набора помещений и многих других показателей. Планировка двора учитывает размещение хозпостроек, бассейна, зон отдыха, парковки и предполагает, как будет осуществляться озеленение.
Далее идет разработка остальных этажей после согласований.

Предварительные визуализации и эскизы будущего здания и интерьера позволяют быстро оценить решения, примененные материалы, чертежи дома и композиционные решения. В этом их отличие от фотореалистичной визуализации, на создание которой нужно тратить недели.

Комплект эскизного проекта состоит из

Помимо демонстрационного материала для заказчиков предоставляется комплект чертежей эскизного проекта, состоящий из цветных планов, фасадов и характерного разреза (по лестнице), для предварительного согласования с госорганами, строителями и т.д. Далее мы опишем все чертежи подробно.

Цветные фасады с общими габаритами и описаниями позволяют отработать принятые решения уже с учетом множества факторов, которые наша команда предусматривает заранее, полагаясь на многолетний опыт.

Разрез здания для расчета высоты этажа, лестниц, кровли и многих других внутренних элементов необходимы на самых ранних этапах проектирования. Это помогает уточнить посадку здания относительно уровня моря, задав уровень планировочной отметки земли.

Фотореалистичная визуализация будущего проекта

Финишная фотореалистичная визуализация проектов дает понять заказчику, как будет выглядеть проект дома с учетом выбранных материалов, мебели, растений и оборудования. На такие изображения требуется много времени, что необходимо учитывать при планировании работ.

Схема планировочной организации земельного участка

Схема планировочной организации земельного участка –  это основной документ для получения разрешения на строительство, он включает в себя схемы посадки дома, координаты посадки дома и технико-экономические показатели, необходимые для проекта частного дома:

ПЛОЩАДЬ ЗЕМЕЛЬНОГО УЧАСТКА	га
ПЛОЩАДЬ ЗАСТРОЙКИ УЧАСТКА	га
ПРОЦЕНТ ЗАСТРОЙКИ УЧАСТКА	%
ОБЩАЯ ПЛОЩАДЬ ПРОЕКТИРУЕМОГО ЖИЛОГО ДОМА	м²
ПЛОЩАДЬ ЗАСТРОЙКИ ПРОЕКТИРУЕМОГО ЖИЛОГО ДОМА	м²
КОЛИЧЕСТВО ЭТАЖЕЙ ПРОЕКТИРУЕМОГО ЖИЛОГО ДОМА:	3
Кол-во надземных этажей (этажность)	2
Кол-во подземных этажей (этажность)	1
СТРОИТЕЛЬНЫЙ ОБЪЕМ: м³ в том числе подземной части	м³
Высота проектируемого жилого дома	м
от уровня планировочной отметки земли	00. 00

Состав

Общие данные описывают состав проекта и рекомендации по выполнению строительных работ. Примеры чертежей в данной статье показывает какие чертежи необходимы при строительстве, но в кажедом индивидуальном случае некоторые чертежи могут отсутствовать или наоборот комплект может быть дополнен необходимыми чертежами. Чертежи выполнены в соответствии с ГОСТ 21.501-2018, а также по 87 постановлению правительства Российской Федерации

Маркировочный план

Маркировочный план отражает архитектурную часть проекта в виде плана с нанесением осей здания, стен, лестниц и условные отображения дверей,окон и т.д. Данные чертежи дома необходимы, чтобы промаркировать, то есть указать, где, какие находятся элементы здания, подсчитанные во множестве спецификаций и ведомостях. Маркировочный план имеет размеры общие габаритные, он не предназначен для непосредственного строительства. Все планы, как правило, выполняются в масштабе 1:100.

Архитектурный разрез

Архитектурный разрез здания производится всегда по лестнице, но никогда по колоннам здания. Разрез необходим, чтобы показать высотные отметки внутри здания, а также дать описание и состав конструкций. В наших проектах всегда имеется несколько разрезов, а если здание сложно, то их количество может быть до десятка. Масштаб разрезов соответствует масштабу планов, как правило, 1:100.

Узел – это чертежи дома в увеличенном масштабе сложных соединений конструкций, утеплений или гидроизоляции. Узлы даются фрагментарно и замаркированы как в маркировочном плане, разрезе, так и на фасадах.

Чертеж фасада

Цветные фасады имеют общие высотные отметки, а также показывают, где, какие материалы применены. На фасадах не ставятся размеры, только отметки от уровня чистого пола первого этажа, может включать колористическую ведомость, если применена штукатурка или покраска.Также на фасадах указана ночная подсветка. Цветные фасады выполняют в масштабе 1:100.

Кладочный фасад

Кладочный фасад не требуется нормативными документами, но по нашему опыту это важные чертежи дома, которые показывают фасад без крыши, окон и прочих элементов, оставляя на фасаде только то, что необходимо выполнить из кирпича, как правило, в укрупненном масштабе 1:50.

План кровли

План кровли показывает финишный вид кровли с уклонами, привязкой к осям здания, высотными отметками и кровельным оборудованием.

Молниезащита

И отдельные, и объединенные чертежи дома указывают молниезащиту кровли. Молния – опасный фактор риска, который необходимо минимизировать, выполняя любое проектирование дома или другого строения.

Стропильные схемы – это условные чертежи дома, показывающие по какому принципу необходимо монтировать стропильную систему здания, а также спецификацию на стропильную систему. Для наглядности мы прилагаем 3D вид стропильной системы в изометрии.

Кладочный план

Кладочный план – это чертеж или чертежи дома, по которым выполняется кладка стен из кирпича и блоков. Размеры указаны без учета штукатурки с кратными размерами кирпича или блоков. Размеры даны цепочками с привязкой к осям здания.

Разрезы по вентиляционным каналам позволяют точно определить начало и размеры вентиляционного канала в стене. Почему вентиляцию не показывают на плане? Подробно понять откуда и куда идут каналы лучше всего на разрезе, по плану можно упустить важные детали.

Входные группы с навесами и крыльцами разрабатываются в отдельных укрупненных чертежах дома со своими спецификациями и подробными размерами и отметками.

Раскладка плит перекрытий

Схема раскладки плит перекрытий указывает, какие плиты, где расположить, а также показывает связи между ними и монолитные участки, где не получилось уложить сборную плиту. Данные чертежи дома даются в условном формате, если проектирование дома предусматривает применение сборных плит перекрытия.

Раскладка фундаментных блоков

Схема раскладки фундаментных блоков выполняется по плану и разведкам на каждую систему. Если в проектирование включены фундаментные блоки, то эти чертежи дома дают их описание.

Ведомость отделки помещений

Ведомость отделки помещений – это таблица, где указана площадь стен и потолка с описанием, какая отделка необходима данным помещениям. Дизайн-проект интерьера подробно описывает отделку помещений. По данной таблице можно определить объемы штукатурки и других внутренних работ, при наличии дизайн-проекта интерьера данный лист может не разрабатываться, так как более точные подсчеты всех материалов указывают другие чертежи дома.

Перемычки

Перемычки располагаются над проемами дверей, окон и проемов, как правило, они состоят из сборных заводских изделий, уголков, арматуры и прочего. Монолитные перемычки, разработанные конструкторами, вносятся в чертежи дома и спецификации. На данном листе располагаются ведомости и спецификации перемычек с указанием их состава и количества. Марки перемычек указаны в кладочном плане.

 Чертежи окон

Окна подробно расписаны и подсчитаны вместе с подоконниками, отливами и наличниками (если необходимо). Также даны схемы окон и витражей для заказа на производстве. Вместе с окнами, как правило, показаны и двери, если они выполнены не в стандартном исполнении. Данные чертежи дома позволяют сделать предварительный расчет стоимости окон и дверей.

Расчет материалов и элементов здания

Ведомости и спецификации подсчитывают материалы стен, фасадного декора, перегородок (отдельно в квадратных метрах), ведомости материалов полов с указанием состава пола и его схемы, полный перечень использования утеплителя и гидроизоляции в проекте. Подсчитаны материалы лестниц и ограждений, отмостка здания, облицовка цоколя, подшивка кровли, спецификация элементов кровли, оборудование, связанное с архитектурными решениями. Нельзя назвать сметами данные из проекта, так как сметы основаны на работах, а проект дома указывает только материалы и элементы.

Шаблон календарного графика позволит Вам заполнить график выполнения работ, о чем мы написали в своей статье.

Состав конструктивного проекта на железобетон стадии Рабочий проект (Р)

Необходимо пояснить, что чертежи дома – это условные схемы, для чтения которых необходимы знания для понимания тонкостей, заложенных инженером, если бы чертежи дома показывали арматурные стержни, как они есть в жизни, то это напоминало бы черное пятно, в котором совершенно невозможно разобраться.

Проектирование несущих конструкций осуществляется после расчета модели вашего дома. Именно благодаря расчету производиться подбор сечений, бетона и арматуры.

Общие данные

Общие данные это текстовая часть проекта которая описывает в основном работы и условия в которых они должны применяться. Общие данные обязательно входят в состав проекта ПРО-ТОТИП. Чертежи выполнены в соответствии с ГОСТ 21.501-2018, а также по 87 постановлению правительства Российской Федерации

Опалубочные чертежи

Опалубка фундаментной плиты или ленты позволяет залить подбетонку и установить опалубку на ленту или плиту.

Армирование

Армирование показывается в каждом направлении отдельным чертежом, иногда один слой армирования объединяют на одном чертеже. Усиление фундаментной плиты всегда показывается отдельной схемой.

Схема армирования монолитной плиты перекрытия нужна, если проектирование дома предусматривает монолитные плиты перекрытий. Отдельные чертежи дома показывают каждый слой армирования.

Схема усиления монолитной плиты перекрытия указывает зоны, где необходимо выполнить дополнительное армирование, исходя из конструктивного расчета здания.

Схема каркасов

Схема установки поддерживающих каркасов выполняется для всех монолитных конструкций, таких как монолитные плиты перекрытий и фундаментная плита. На данной схеме показано условным обозначением, как необходимо распределить поддерживающие каркасы для верхних слоев армирования.

Конструкция каркаса отдельным листом указывает размеры и объемы, требуемые для создания поддерживающих каркасов.

Колонны, если встречаются в проекте, то всегда разрабатываются отдельно и подробно, исходя из конструктивного расчета.

Схема опалубки

Схема опалубки монолитного перекрытия позволяет установить опалубку на перекрытие с учетом всех выступов и отверстий, чтобы не пришлось прорезать их после заливки, так как это серьезно нарушает прочность здания.

Схемы армирования стен подробно описывают, как армировать и усиливать стены из монолитного железобетона.

Схема монолитного пояса

Схема расположения монолитного пояса применяется при зданиях со сборными плитами перекрытий, которые кладутся на монолитный пояс, позволяющий защитить стены от трещин, а в сейсмичных районах или районах с плохими грунтами от обрушения перекрытий.

Узлы и фрагменты

Узлы и фрагменты армирования поясняют каждый элемент, включенный в проектирование дома, с подробными размерами и ссылками на ведомости и спецификации, где данные объекты были учтены.

Лестницы монолитные

Лестницы монолитные разрабатываются с подробным армированием, а также размерами, учитывающими отделку лестницы и толщины полов. .

Монолитные участки образуются при проектировании зданий со сборными плитами перекрытий в местах, где нет возможности разложить плиты, а также примыкания лестниц, прохождение больших отверстий, эркеров и т.д. появляются монолитные участки с подробным армированием и усилением в виде прокатной стали, исходя из расчета здания.

Схема котлована

Схема устройства котлована выполняется по требованию и наличию геологии, где рассчитываются углы откосов котлована с учетом возможности проведения строительных работ.

Состав ландшафтного проекта стадии Проект (П)

Ландшафтный дизайн участка разрабатывается в стадии проект, так как не требует большой точности исполнения и имеет ряд допущений. Но этого комплекта вполне достаточно для производства работ таких как планирование участка, земляные работы, устройство твердых покрытий, строительство забора, беседки, террасы и много другого. Также совместно с садовником производиться подбор растений и формирование дендроплана.

Референсы и эскизы по озеленению и благоустройству участка. Необходимы что бы на ранних этапа проектирования согласовать с заказчиком основные композиционные вопросы, варианты планирования, а также возможные растения и строения. Общие данные описывают указания по выполнению посадочных и строительных работ в текстовой части.

Генплан участка

Генеральный план участка позволяет оценить общий объем работ и маркировать используемые элементы.

“Вертикалка”

Вертикальная планировка участка позволяет указать, как будет осуществляться сброс дождевой воды с участка или где она будет собираться под указанные уклоны и отметки по твердым покрытиям или желобам.

Дендроплан

План озеленения или дендроплан указывает места посадки многолетних растений или где уже растут многолетние растения с возможным условным обозначением, до каких пределов вырастут растения. Это может быть отдельная схема по необходимости. Однолетние растения указываются на отдельной схеме в условном формате с собственной спецификацией.

Автополив указывает места прокладки шланга капельного полива или установки веерных систем полива.

План дорожек

План твердых покрытий, включенный в проектирование дома, указывает, где будут расположены дорожки, с размерами и привязкой к существующей местности.

План освещения участка обозначает места установки освещения в виде столбов или отдельных направленных светильников со схемой их включения, аналогичной схемам дизайн интерьера.

Строительный план

Схема фундамента забора и строений на участке позволяет сразу залить все бетонные работы на участке. Кладочный план забора, беседки, хоз построек и санузла показывает общий объем работ с всеми необходимыми размерами и отметками. По фасадам можно понять как будет выглядеть забор или другие строения на участке с высотными отметками и маркировками.

Разрезы и узлы по необходимости, если на участке имеются перепады, подпорные стены, лестницы, террасы, забор и многое другое, что необходимо выполнить строителям.

Кладочный план и фундамент забора

Строительный план. Схема фундамента забора и строений на участке позволяет сразу залить все бетонные работы на участке. Кладочный план забора, беседки, хоз построек и санузла показывает общий объем работ с всеми необходимыми размерами и отметками. По фасадам можно понять как будет выглядеть забор или другие строения на участке с высотными отметками и маркировками.

Ведомости и спецификации описывают применение растения, твердые покрытия, заборы и т.д. По подсчетам можно спланировать смету на строительство, а также производить заблаговременные закупки материалов по выгодным ценам.

Состав проекта отопления, водопровода и канализации стадии Рабочий проект (Р)

На каждый проект дома нужно минимум два комплекта чертежей: отопление и вентиляция (ОВ) и водопровод и канализация (ВК). Все чертежи дома выполняются в схематичной форме в соответствии с нормативами, а котельные разрабатываются с учетом всех мельчайших деталей.

Общие данные в текстовой форме описывают инженерный проект, а также указывает состав проекта.  Не только чертежи описывают что необходимо построить, но и общие текстовые указания где описываются данные взятые за расчет, общие указания по монтажу, ссылки на нормативные документы и общие указания.

Поэтажная  схема отопления

Система отопления показывает разводку труб и подключение к отопительным приборам в соответствии с планировкой дома. Все трубы и приборы промаркированы в соответствии с спецификацией оборудования.

Схема теплых полов

Система напольного отопления указывает принцип укладки и подключение теплого пола. Учитывается расстановка мебели и оборудования. Каждый контур просчитан и замаркирован..

Аксонометрическая схема отопления

Аксонометрическая схема отопления показывает всю структуру отопления с маркировкой всех элементов системы. Указываются отметки размещения оборудования, высота стояков и отводов. Все оборудование промаркировано в соответствии с спецификацией.

Тепловая схема котельной

Тепловая схема котельной схематично показывает принцип работы и разводки котельной.  Именно правильно запроектированная принципиальная схема позволяет добиться максимальной отдачи оборудования.

План и разрезы котельной в масштабе и пропорциях показывают размещение оборудования в котельной с учетом размеров оборудования, фитингов, требований монтажа и обслуживания.

Проект котельной частного дома

Изометрический вид котельной дает представление о размещении оборудования в котельной.

Спецификация

Спецификации на все системы и оборудования позволяют точно заказать необходимое оборудование, фасонные элементы и арматуру.

Поэтажные планы системы водоснабжения

Система водоснабжения показывает принцип разводки систем водоснабжения в доме.

Аксонометрическая схема водоснабжения

Аксонометрическая схема, система водоснабжения показывают, как в доме разведена система водоснабжения с маркировкой элементов.

Система канализации показывает принцип разводки канализации по дому с учетом всех уклонов и стояков.

Аксонометрическая схема канализации

Аксонометрическая схема системы канализации выпуска показывает, как организовать систему канализации в доме.

Узлы описывают нюансы по подключению оборудования.

Оставьте заявку
С Вами свяжется архитектор

Контакты

PHONE

+7(961)3210-222

EMAIL

[email protected]

ADDRESS

г.Ростов-на-Дону, ул. Павленко 17

MESSEGE

WhatsApp
Telegram
Viber
Skype

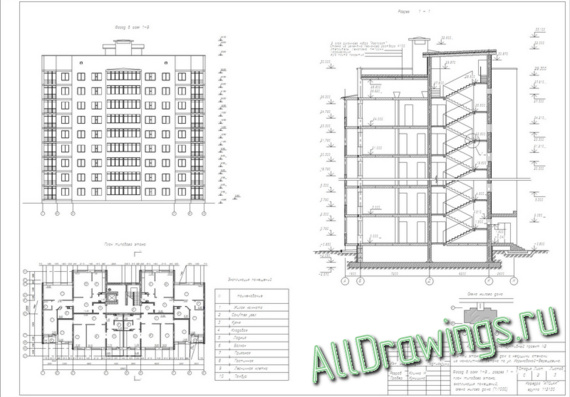

Лестница в разрезе чертеж

Разрез для зданий в два и более этажа выполняют по лестничной клетке, для чего предварительно выполняют расчет и графическую разбивку лестницы. На рисунке 15 изображены лестничные марши на планах и разрезе здания.

Рисунок 15 — Изображение лестничной клетки на плане и разрезе здания

Основным элементом лестничного марша является ступень, состоящая из проступи (ширина ступени а) и подступенка (высота ступениh) (рис. 15). Ступени опираются на наклонные балки, называемые для каменных или бетонных лестниц косоурами. Для косоуров применяются железобетонные балки 200х300 мм. Следует учесть, что в каждом марше подступенков на один больше, чем проступей, так как одна из них (фризовая ступень) входит в площадку (рис.16).

Рисунок 15 – Фрагмент лестничного марша

Под расчетом лестницы понимают определение числа ступеней (подступенков) п, и их высоты h, ширины а, заложения (длины марша в плане)l и шириныBлестничной клетки (рис.11).

В основе расчета лестницы и ее последующей графической разбивки лежит высота этажа, то есть расстояние от пола этажа до пола следующего этажа, и такие рекомендации: высота ступени должна быть не более 170мм, а ширина – не менее 260мм; ширина марша d– не менее 1200мм, пожарное расстояние между маршами 80…120мм, ширина лестничных площадокt должна быть не менее ширины марша. В одном марше допускается не более 16 и не менее 3 ступеней.

Пусть, например, высота этажа H=3400мм, ширина маршаd=1200мм, противопожарное расстояниеe=100мм, а высота ступениh=150мм. Определяем число подступенков в двух маршах: n=H/h=3400:150=22,66. Так как число подступенков должно быть целым, а для двух маршей еще и четным, принимаем, чтоn=22. Уточняем высоту ступени:h=H/n=154,5мм.

Размер проступи аподбирается в зависимости от высотыhпо графику или вычисляется из зависимостиa+h=450мм. В обоих случаях,а=295,5мм.

Поскольку в каждом марше число проступей на одну меньше, чем подступенков, то длину (заложение) марша в плане определяют по формуле l=a(n/2-1)=295,5(22/2-1)=295,5×10=2955мм.

Ширина лестничной клетки B=2d+e=2×1200+100=2500мм, а ее минимальная длинаL=2t+l=2×1200+2955=5350мм (длина минимальная, так как в примере приняли, чтоt=d).

Графическая разбивка лестницы осуществляется с использованием результатов ее расчета, причем одновременно проводится разбивка марша на ступени в плане и ступеней по высоте в разрезе. Для выполнения последнего на разрезе разбивается сетка, размеры прямоугольников сетки по горизонтали равны ширине ступени а, а по вертикали ее высотеh (предварительно от стен лестничной клетки откладывают по ширинеtлестничных площадок). В сетку вписывают ступени и проводят линии косоура лестницы, не показывая на чертеже ее конструкцию (рис.16).

Площадки бетонных и каменных лестниц на косоурах делают сборными из ребристых железобетонных плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40…50мм, а по нему чистый пол.

Лестничные марши и площадки ограждают перила высотой 800мм. На разрезе перила вычерчиваются условно в тонких линиях. Они могут иметь самую разнообразную конструкцию. При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень (рис. 16).

Рисунок 16 – Графическая разбивка лестничного марша

Лестницы являются ответственной частью многоэтажного здания, так как служат не только для сообщения между этажами, но и для эвакуации при пожаре или другой аварийной ситуации.

[/stextbox]

Лестницы по назначению подразделяют на основные, или главные, и служебные, или вспомогательные. Служебные лестницы используют для сообщения с подвалами, чердаками и в качестве запасных для эвакуации людей в случае пожара.

Лестницы по материалу подразделяют на железобетонные, деревянные и стальные. Каждая лестница состоит из наклонных элементов — маршей и горизонтальных элементов — площадок. Лестницы бывают одно — , двух — и многомаршевые. Марши соединяют две лестничные площадки (этажные и промежуточные). Все эти элементы расположены в помещении, которое называется лестничной клеткой. В настоящее время почти все элементы лестницы в зданиях массового строительства выполняют из железобетона.

По способу изготовления различают сборные и монолитные железобетонные лестницы. В настоящее время в основном распространены сборные лестницы.

Марш представляет собой конструкцию, состоящую из ряда ступеней. Ступени опираются на балки — косоуры, располагаемые под ступенями. В состав маршей входят ограждения — перила. Высота ограждения 90 — 95 см. Несущие элементы марша своими концами опираются на несущие элементы площадок — площадочные балки.

Высота подъема одномаршевой лестницы равна высоте этажа. У двухмаршевой лестницы высота подъема одного марша принимается равной половине высоты этажа. Чаще всего применяют двухмаршевые лестницы. Ширину маршей обычно берут в пределах 90 — 240 см, для вспомогательных лестниц — не менее 90 см, для основных — не менее 105 см. Лестничные марши устанавливают с уклонами: 1: 2 ; 1:1,75 ; 1:1,5 и т. д. В марше допускается не менее 3-х и не более 18 ступеней. Каждый марш для одной из лестничных площадок будет восходящим, т. е. поднимающимся вверх, а для другой — нисходящим, т.е. опускающимся вниз. Восходящий марш начинается нижней фризовой ступенью, служащей переходом к площадке, а нисходящий марш — верхней фризовой ступенью. Фризовые ступени марша, совпадающие с полом площадок, имеют особые очертания, все остальные ступени марша одинаковы.

Ступени лестниц характеризуются высотой подступенка h и шириной проступи b. Для удобства пользования лестницей необходимо, чтобы удвоенная высота подступенка h и ширина проступи b в сумме равнялись среднему шагу человека, принимаемому от 570 до 640 мм. Чаще всего эту величину принимают равной 600 мм, таким образом, b+2h= 600. Высота подступенка находится в пределах 135 — 180 мм ( чаще всего 150 мм ). Ширина проступи -250 — 300 мм. Для основных лестниц ширину проступи принимают 300 мм.

Лестничные площадки, устраиваемые на уровне каждого этажа, называют — этажными, а между этажами — промежуточными. Ширину лестничных площадок принимают не менее ширины марша и не менее 1200 мм.

Ниже рассматривается пример разбивки двухмаршевой лестницы (рис. 136).

Длина лестничной клетки 5610 мм, ширина 2200 мм. Ширина марша 1050 мм, зазор между маршами (в плане) 100 мм, высота этажей принята равной 3000 мм. При высоте ступени 150 мм в каждом марше должно быть (1500 : 150) десять ступеней.

После предварительных расчетов приступают к построению разреза. Проводят координационные оси, вычерчивают стены, отмечают уровни лестничных площадок (поэтажных и промежуточных) горизонтальными линиями. Затем откладывают на какой-либо горизонтальной линии разреза от внутренней стены ширину площадки (1410 мм) и 9 раз по 300 мм, и через полученные точки проводят на разрезе тонкие вертикальные линии для разбивки ступеней. После этого откладывают ширину одной ступени (300 мм) в сторону площадки первого этажа (точка ) и соединяют наклонной прямой линией эту точку с крайней точкой (точка ) уровня вышележащей промежуточной площадки. Прямая (1-2) пересекает вертикальные линии в точках, через которые и проводят горизонтальные линии (проступи) и вертикальные (подступенки). Таким же способом на разрезе производят разбивку ступеней и других маршей.

После этого вычерчивают на разрезе лестничные площадки и марши, обводят основными линиями контуры сечений всех элементов (стен, площадок, ступеней), расположенных в плоскости разреза.

Следует иметь в виду, что плоскость разреза по лестнице всегда проводят по ближайшим к наблюдателю маршам.

При вычерчивании лестничных маршей и плит лестничных площадок, а также их соединения между собой и стенами следует руководствоваться рекомендуемыми приведенными на рис. 137.

После построения лестницы в подъезде вычерчиваются перегородка с дверью ограничивающая входной тамбур в подъезд. Габаритные размеры дверного проема на этой перегородки аналогичны входному проему в подъезд, но без учета четверти (см. рис 139).

Рис. 136

Рис. 137

Построение крыши

Последовательность вычерчивания крыши выполняется в следующей последовательности (вариант рис. 138).

1. В наружные стены укладывают мауэрлаты (брус 250х200 мм).

2. Параллельно контуру кровли через ребро мауэрлата проводятся линии ограничивающие кровлю и стропильные ноги.

4. Используя эти линии и координационную ось вписывается коньковый прогон (брус 150х150 мм).

5. Используя высоту бруса (150 мм) вычерчиваются стропильные ноги.

6. Уточняется верхний контур кровли (на чертеже удаление от стропильной ноги 1 мм).

7. К центральной координационной оси симметрично привязывается стояк под коньковый прогон (брус 100х100 мм).

8. Вычерчиваются ригели и подкосы под стропила (брус 80х100 мм) согласно схемы перекрытия. В нашем случае раздел нижнею кромку стропильной ноги от мауэрлата до конькового пролета примерно на 8 частей для вычерчивания использовалось соотношение 3:2:3.

Пример варианта конструктивного поперечного разреза жилого дома приведен на рис. 139.

Рис. 138

Рис. 139

8.4. Контрольные вопросы

1. Порядок вычерчивания межэтажного перекрытия.

2. Порядок вычерчивания чердачного перекрытия.

3. Порядок вычерчивания подвального перекрытия.

4. Перечислите основные элементы, входящие в состав ленточных фундаментов.

5. Порядок вычерчивания фундамента для несущей стены квартиры.

6. Порядок вычерчивания фундамента для несущей стены подъезда.

7. Порядок вычерчивания фундамента для капитальной стены.

8. Как наносится на разрез здания отмостка и козырек?

9. Из каких элементов состоит лестница?

10 Какие конструктивные элементы лестничного марша называют подступенком, проступью и косоуром?

11. Методика вычерчивания леснечного марша на разрезе здания.

12. Раскройте основные этапы вычерчивания крыши здания.

Дата добавления: 2017-10-04; просмотров: 3273;

Похожие статьи:

Лестницы являются ответственной частью многоэтажного здания, так как служат не только для сообщения между этажами, но и для эвакуации при пожаре или другой аварийной ситуации.

[/stextbox]

Лестницы по назначению подразделяют на основные, или главные, и служебные, или вспомогательные. Служебные лестницы используют для сообщения с подвалами, чердаками и в качестве запасных для эвакуации людей в случае пожара.

Лестницы по материалу подразделяют на железобетонные, деревянные и стальные. Каждая лестница состоит из наклонных элементов — маршей и горизонтальных элементов — площадок. Лестницы бывают одно — , двух — и многомаршевые. Марши соединяют две лестничные площадки (этажные и промежуточные). Все эти элементы расположены в помещении, которое называется лестничной клеткой. В настоящее время почти все элементы лестницы в зданиях массового строительства выполняют из железобетона.

По способу изготовления различают сборные и монолитные железобетонные лестницы. В настоящее время в основном распространены сборные лестницы.

Марш представляет собой конструкцию, состоящую из ряда ступеней. Ступени опираются на балки — косоуры, располагаемые под ступенями. В состав маршей входят ограждения — перила. Высота ограждения 90 — 95 см. Несущие элементы марша своими концами опираются на несущие элементы площадок — площадочные балки.

Высота подъема одномаршевой лестницы равна высоте этажа. У двухмаршевой лестницы высота подъема одного марша принимается равной половине высоты этажа. Чаще всего применяют двухмаршевые лестницы. Ширину маршей обычно берут в пределах 90 — 240 см, для вспомогательных лестниц — не менее 90 см, для основных — не менее 105 см. Лестничные марши устанавливают с уклонами: 1: 2 ; 1:1,75 ; 1:1,5 и т. д. В марше допускается не менее 3-х и не более 18 ступеней. Каждый марш для одной из лестничных площадок будет восходящим, т. е. поднимающимся вверх, а для другой — нисходящим, т.е. опускающимся вниз. Восходящий марш начинается нижней фризовой ступенью, служащей переходом к площадке, а нисходящий марш — верхней фризовой ступенью. Фризовые ступени марша, совпадающие с полом площадок, имеют особые очертания, все остальные ступени марша одинаковы.

Ступени лестниц характеризуются высотой подступенка h и шириной проступи b. Для удобства пользования лестницей необходимо, чтобы удвоенная высота подступенка h и ширина проступи b в сумме равнялись среднему шагу человека, принимаемому от 570 до 640 мм. Чаще всего эту величину принимают равной 600 мм, таким образом, b+2h= 600. Высота подступенка находится в пределах 135 — 180 мм ( чаще всего 150 мм ). Ширина проступи -250 — 300 мм. Для основных лестниц ширину проступи принимают 300 мм.

Лестничные площадки, устраиваемые на уровне каждого этажа, называют — этажными, а между этажами — промежуточными. Ширину лестничных площадок принимают не менее ширины марша и не менее 1200 мм.

Ниже рассматривается пример разбивки двухмаршевой лестницы (рис. 136).

Длина лестничной клетки 5610 мм, ширина 2200 мм. Ширина марша 1050 мм, зазор между маршами (в плане) 100 мм, высота этажей принята равной 3000 мм. При высоте ступени 150 мм в каждом марше должно быть (1500 : 150) десять ступеней.

Видео удалено.

После предварительных расчетов приступают к построению разреза. Проводят координационные оси, вычерчивают стены, отмечают уровни лестничных площадок (поэтажных и промежуточных) горизонтальными линиями. Затем откладывают на какой-либо горизонтальной линии разреза от внутренней стены ширину площадки (1410 мм) и 9 раз по 300 мм, и через полученные точки проводят на разрезе тонкие вертикальные линии для разбивки ступеней. После этого откладывают ширину одной ступени (300 мм) в сторону площадки первого этажа (точка ) и соединяют наклонной прямой линией эту точку с крайней точкой (точка ) уровня вышележащей промежуточной площадки. Прямая (1-2) пересекает вертикальные линии в точках, через которые и проводят горизонтальные линии (проступи) и вертикальные (подступенки). Таким же способом на разрезе производят разбивку ступеней и других маршей.

После этого вычерчивают на разрезе лестничные площадки и марши, обводят основными линиями контуры сечений всех элементов (стен, площадок, ступеней), расположенных в плоскости разреза.

Следует иметь в виду, что плоскость разреза по лестнице всегда проводят по ближайшим к наблюдателю маршам.

При вычерчивании лестничных маршей и плит лестничных площадок, а также их соединения между собой и стенами следует руководствоваться рекомендуемыми приведенными на рис. 137.

После построения лестницы в подъезде вычерчиваются перегородка с дверью ограничивающая входной тамбур в подъезд. Габаритные размеры дверного проема на этой перегородки аналогичны входному проему в подъезд, но без учета четверти (см. рис 139).

Рис. 136

Рис. 137

Построение крыши

Последовательность вычерчивания крыши выполняется в следующей последовательности (вариант рис. 138).

1. В наружные стены укладывают мауэрлаты (брус 250х200 мм).

2. Параллельно контуру кровли через ребро мауэрлата проводятся линии ограничивающие кровлю и стропильные ноги.

4. Используя эти линии и координационную ось вписывается коньковый прогон (брус 150х150 мм).

5. Используя высоту бруса (150 мм) вычерчиваются стропильные ноги.

6. Уточняется верхний контур кровли (на чертеже удаление от стропильной ноги 1 мм).

7. К центральной координационной оси симметрично привязывается стояк под коньковый прогон (брус 100х100 мм).

8. Вычерчиваются ригели и подкосы под стропила (брус 80х100 мм) согласно схемы перекрытия. В нашем случае раздел нижнею кромку стропильной ноги от мауэрлата до конькового пролета примерно на 8 частей для вычерчивания использовалось соотношение 3:2:3.

Пример варианта конструктивного поперечного разреза жилого дома приведен на рис. 139.

Рис. 138

Рис. 139

8.4. Контрольные вопросы

1. Порядок вычерчивания межэтажного перекрытия.

2. Порядок вычерчивания чердачного перекрытия.

3. Порядок вычерчивания подвального перекрытия.

4. Перечислите основные элементы, входящие в состав ленточных фундаментов.

5. Порядок вычерчивания фундамента для несущей стены квартиры.

6. Порядок вычерчивания фундамента для несущей стены подъезда.

7. Порядок вычерчивания фундамента для капитальной стены.

8. Как наносится на разрез здания отмостка и козырек?

9. Из каких элементов состоит лестница?

10 Какие конструктивные элементы лестничного марша называют подступенком, проступью и косоуром?

11. Методика вычерчивания леснечного марша на разрезе здания.

12. Раскройте основные этапы вычерчивания крыши здания.

Дата добавления: 2017-10-04; просмотров: 3274;

Похожие статьи:

На рис. 14 дана схема построения лестничного марша.

Размер проступи принимают равным 300 мм, подступенка — 155 мм, что соответствует размерам ступени стандартного лестничного марша при высоте этажа 2,8 м.

Отложив ширину лестничной площадки и проведя через этот отрезок первую вертикальную линию, приступают к вычерчиванию (графической разбивке) лестницы, которая, как правило, принимается двухмаршевой. С учетом этого, при высоте этажа, равной 2,8 м, высота подъема (вертикальная проекция марша) составит 1,4 м.

Количество подступенков в одном марше будет 1400 : 155 = 9,03 (принимаем 9) а проступей — 8. Длина горизонтальной проекции марша составит 300 × 8 = 2400 мм. От края этажной площадки, ширина которой была отложена, на расстоянии 2400 мм проводят вторую вертикальную линию, обозначив границу лестничного марша.

Затем разбивают горизонтальный участок между лестничными площадками длиной 2400 мм на 8 равных участков (по числу проступей), а каждую вертикальную проекцию лестничного марша высотой 1400 мм — на 9 частей (по числу подступенков). В результате получают сетку, которую не рекомендуется стирать.

По точкам пересечения необходимо вычертить лестничные марши. После этого в проекционной связи вычерчивают на плане лестничные площадки (рис.15) и марши. Перила лестницы показывают условно, обозначая лишь внешний контур. Высоту перил принимают равной 900 мм.

ФАСАДЫ

Фасад — это наружная сторона здания. Изучение чертежей всех сторон даёт представление о внешнем виде всего здания и его архитектуре.

Фасады бывают: главный (сторона здания, выходящая на улицу или площадь), дворовый и боковой (торцовый).

При разработке проекта выполняют чертежи всех фасадов, если они отличаются друг от друга.

Название фасаду дают по обозначениям крайних координационных осей на плане. Например, «Фасад –‑ 5»или «Фасад А – Г» и т. д.

Масштаб выбирают таким, чтобы можно было отчетливо изобразить рельеф стен, проёмы и т. п. Если принят масштаб 1: 100 и крупнее, то необходимо изобразить рисунок оконных переплетов, тип дверей и ворот.

Рис. 14

Построение разреза по лестнице

Рис. 15

Фрагмент лестничного марша

Пример выполнения чертежа фасада жилого здания показан на рис. 17.

На фасады наносят: координационные оси здания (сооружения), с размерами, определяющими общее расстояние между крайними осями, позиции

(марки) элементов здания, не указанные на планах.

По выполненным двум проекциям (плану и разрезу) вычерчивают третью (фасад). Все горизонтальные линии и места их проведения берут с разреза (уровень земли, отмостка, цоколь, верх и низ проёмов, карниз и т. д.), а вертикальные — с плана. Затем вычерчивают балконы и их ограждения, вентиляционные трубы и др., обозначают кружки координационных осей,

выносные линии, знаки высотных отметок и их значения, а также размер между крайними координационными осями.

Отметки выше нулевой указывают со знаком «+». Для фасада применяют

более тонкие линии. Рекомендуется для контуров фасада, проёмов, плит балконов и лоджий, цоколя и т. п. принять толщину линий 0,4…0,5 мм, для заполнения проёмов и разрезки стен — 0,2…0,3 мм, для контура земли — 0,6…0,8 мм.

Разрез 1‑1

Рис. 16

Пример выполнения разреза здания

Фасад 1‑5

Рис. 17

Пример выполнения фасада здания

Дата добавления: 2015-01-24; просмотров: 4244;

ПОСМОТРЕТЬ ЕЩЕ:

Видео удалено.

Михаил Суханов

Приветствую Вас на нашем портале. Меня зовут Михаил Суханов. Я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю необходимую информацию. Однако чтобы применить все, описанное на сайте всегда необходима обязательная консультация с профессионалами.

Петритест – микробиологические экспресс-тесты – СОСТАВЛЕНИЕ И ЧТЕНИЕ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫХ ЧЕРТЕЖЕЙ

Архитектурно-строительными чертежами называются графические изображения на листах бумаги жилых зданий, школ, больниц, столовых, бань и других культурно-бытовых построек. Сюда же относятся фабрично-заводские постройки, склады, магазины и т. п., а также изображения территории или земельного участка, на котором здание находится или проектируется к постройке. Изображение мостов, железных дорог, плотин и других гидротехнических сооружений называется инженерно-строительными чертежами.

Все чертежи, относящиеся к проектируемому к постройке зданию, независимо от их назначения и содержания называются проектными или сокращенно – проектами.

Проекты делятся на следующие группы.

Эскизный проект, или проектное задание. Эскизный проект изображает сооружение в общих наиболее характерных чертах и имеет целью дать возможность решить вопрос об осуществимости и целесообразности сооружения. Чертежи эскизного проекта представляют общие виды здания, т.е. его план, или планы по этажам, наиболее характерный разрез, иногда фасад, а также генеральный план участка земли, на котором предполагается постройка сооружения. Размеры на таких чертежах или совсем не проставляются, или указывают только общие данные – длину, ширину, высоту постройки, а если нужно, то и размеры внутренних помещений. Эскизные проекты не надо смешивать с эскизами (предварительными набросками), выполняемыми от руки и без соблюдения масштаба. Эскизные проектные чертежи, напротив, выполняются в масштабе и чертежными инструментами. Они отличаются своим содержанием, а не внешним оформлением.

Технический проект имеет целью, дать представление о конструкции сооружения в целом или в отдельных деталях, объяснить, как и из каких материалов предполагается осуществить постройку Этого сооружения. Эти чертежи составляют в более крупных масштабах. Размеры показываются только наиболее существенные, так как эти чертежи не являются рабочими, т. е. не предназначаются для производства. Чертежи технического проекта, поясняя и уточняя проект, являются материалом, на основании которого могут быть разработаны рабочие чертежи, т. е. рабочий проект. Технический проект сопровождается подробной расчетно-пояснительной запиской и сметой на постройку и является основным документом, который согласовывается и утверждается соответствующими инстанциями и на основании которого производится финансирование строительства.

Рабочий проект, или рабочие чертежи, служит для осуществления строительных работ. Эти чертежи содержат все сведения, необходимые рабочему, технику и производителю работ непосредственно на постройке. Отличительной особенностью этих чертежей является подробная расстановка всех необходимых строителю размеров. Рабочие чертежи дают полное представление о всех деталях сооружения.

Санитарным работникам на практике приходится иметь дело главным образом с эскизными и техническими проектами, а также с пояснительными записками и сметами или сметными соображениями к ним.

Для удешевления и ускорения строительства при проектировании каких-либо объектов широко используются типовые проекты и проекты повторного использования. В связи с этим оказалось возможным составлять основную массу проектов не по трем стадиям (проектное задание, технический проект и рабочие чертежи), а по двум и даже в одну стадию.

По трем стадиям проекты разрабатываются на уникальные сооружения, на объекты со сложной технологией и особой строительной сложности, т. е. такие, для которых нет типовых проектов и не представляется возможным повторно использовать другие проекты.

При составлении проекта в две стадии вначале разрабатывается проектное задание, а после его утверждения разрабатываются рабочие чертежи в составе и объеме, необходимом для осуществления по ним строительства объекта.

При одностадийном проектировании в состав проекта входят: пояснительная записка, включающая характеристику участка и местных условий, принятые технические решения, данные об объеме строительства и организации его, все необходимые чертежи (главным образом типовые и повторного использования), сводный сметно-финансовый расчет со сметами, составленными, по рабочим чертежам.

Органы Государственного санитарного надзора СССР в соответствии с положением о нем могут осуществлять надзор за разработкой проектов на всех стадиях проектирования.

Масштабы. Масштабом называется отношение линии (размера) на чертеже к линии (размеру) в натуре.

Масштаб на чертеже обозначают в виде дроби, которая показывает кратность увеличения или уменьшения натуральных размеров при изображении их на чертеже. Такой масштаб называется численным. Все строительные чертежи выполняются в уменьшенном масштабе, так как изображаемые на чертеже элементы значительно больше листа чертежной бумаги. Планы и разрезы зданий уменьшаются в 100 или 200 раз, смотря по величине здания. Генеральный план делается в масштабе 1 :500 или 1 : 1000, т. е. в 500 или 1000 раз меньше действительных размеров участка.

Чтобы узнать настоящий размер какого-либо предмета или линии, изображенной на чертеже, вычерченном в масштабе 1 : 100, нужно измерить эту линию в сантиметрах и умножить на 100. Например, измеренная линия на чертеже равна 2 см. Зная по масштабу, что размеры чертежа уменьшены в 100 раз, умножают 2 см на 100 и получают 200 см, или 2 м. Это значит, что размеры, изображенные на чертеже линией длиной 2 см, в натуре равны 2 м.

Пользование численным масштабом создает некоторое неудобство, так как каждый раз после измерения линии на чертеже приводится производить небольшие вычисления.

Значительно удобнее пользоваться линейным масштабом, который позволяет без вычисления определить по чертежу действительные размеры предмета.

Линейный масштаб строится следующим образом: дан численный масштаб 1 : 100, при котором 1 см на чертеже равен 1 м в натуре. На горизонтальной линии (рис. 23) откладывают несколько отрезков, равных 1 см. Из каждой точки деления восстанавливают к прямой перпендикуляры. Над первым перпендикуляром (делением) ставят (считая слева направо) цифру 1, над вторым 0. Вправо от нуля нумеруют все деления порядковыми числами, начиная с единицы, и после последнего деления ставят букву м (метр), показывающую, что одному делению масштаба, равного 1 см, соответствует в натуре 1 м.

Рис. 23. Масштаб

Длина каждого деления (в нашем примере 1 см) называется основанием масштаба. Первое деление (от 1 до 0) делят на 10 равных частей. Каждое деление на чертеже будет равно 1 мм, а в натуре – величине, в 100 раз больше, т. е. 100 мм, или 10 см.

Пользование линейным масштабом очень несложно. Нужно измерить линию на чертеже циркулем и совместить концы циркуля с масштабом. Если размеры линии на чертеже точно совпадают с основными делениями масштаба, например от 0 вправо до третьего деления, то размеры этой линии в натуре будут равны 3 м. Если длина измеряемой линии не совпадает с основными делениями масштаба, например больше трех, но меньше четырех основных делений, то, поставив ножку циркуля в третье деление, смотрят, с каким малым делением (влево от нуля) совместится другая ножка циркуля. Предположим, она совместится с четвертым малым делением. Зная, что каждое малое деление равно уц метра, или 10 см, получают длину измеряемой линии 3,4 м, или 340 см. Если окажется, что длина измеряемой линии неточно совпадает с малыми делениями масштаба, например больше четырех, но меньше пяти малых делений, размер линии приходится определить только приближенно, смотря по тому, какое положение занимает ножка циркуля по отношению к смежным малым делениям, но это будет неточно. Таким образом, видно, что построенным масштабом можно измерять, линии с точностью до 10 см.

Условные обозначения, применяемые в архитектурно-строительных чертежах. В архитектурно-строительных чертежах с целью придания им большей ясности, наглядности и удобочитаемости применяют условные графические обозначения по ГОСТ 5401-50 для строительных материалов, элементов зданий, санитарно-технического оборудования и др., что дает возможность сократить поясняющие надписи на чертежах.

На рис. 24 приведены условные обозначения некоторых строительных материалов, наиболее часто применяемых при строительстве зданий.

Рис. 24. Условные обозначения строительных материалов, наиболее часто применяемых при строительстве зданий

Кирпичную или каменную кладку обозначают в разрезе на чертежах прямыми параллельными штрихами с уклоном 45° к горизонту. Расстояния между штрихами зависят от масштаба чертежа. В мелких чертежах принимают промежутки около 1 мм, в крупных – увеличивают их до 2-2,5 мм. Кладку из огнеупорного кирпича штрихуют, в квадратную клетку.

Металлические части сооружений в разрезе на чертежах крупного масштаба штрихуют так же, как и кирпич, но немного гуще. На чертежах мелкого масштаба и вообще при толщине разрезанной детали на чертеже меньше 2 мм делают сплошную черную заливку тушью.

Деревянные части в поперечном разрезе (с торца) штрихуют круговыми и радиальными линиями, а в продольном разрезе штрихуют так, как идут волокна в дереве, и изображают действительное расположение слоев древесины в натуре. Деревянные части, не попадающие в разрез, не штрихуют.

Тонкие слои различных изолирующих и прокладочных материалов (толь, картон, пробка, асбест, пенька, асфальт и т.п.) изображают сплошной черной заливкой с пояснительной надписью.

Бетон изображают точками с кружками неправильной формы между ними. Кружки выполняют пером от руки. Если соприкасаются два слоя разного состава, то их разделяют горизонтальной линией. Состав бетона обозначают надписями. Железобетон, т. е. бетон, усиленный заделанными в него железными прутьями (арматурой), обозначают обыкновенной штриховкой и кружками.

Рис. 25. Изображение окон и дверей на чертежах:
 а – наружная дверь; б – внутренняя дверь; в и г – окна; д – наружная дверь; е – дверь однопольная; ж – дверь двупольная; з – окно.

Воду изображают прерывистыми горизонтальными параллельными штрихами, причем промежутки между ними увеличивают по мере удаления от поверхности.

Стены и перегородки изображают двумя параллельными линиями, пространство между которыми заштриховывают тонкими косыми линиями (под углом 45°), иногда заливают тушью, а иногда оставляют без штриховки и заливки.

Окна и двери изображают в виде стенных проемов соответствующих размеров, которые не заштриховывают, а изображают в виде параллельных линий для рам и перпендикулярных для дверных створок (рис. 25). Отворяющаяся часть двери называется дверным полотном. Двери могут состоять из одного или двух дверных полотен – однопольные и двупольные. Если полотна имеют разную ширину, то дверь полуторапольная.

Лестницы бывают внутренние, если они находятся в особом закрытом помещении, называемом лестничной клеткой, наружные (входные) и служебные (подвальные, чердачные и др.). Каждая лестница состоит из наклонных частей, называемых маршами, и горизонтальных площадок. Марши состоят из ступеней, укладываемых по косоурам, и перил, укрепленных на ступенях. В ступенях различают их ширину, называемую проступью, и высоту подступенок. Уклон маршей определяется отношением высоты марша к его горизонтальной проекции. Чем круче лестница, тем она труднее для^? . подъема. Для жилых домов уклоны принимаются: 1 : 1,5–1:1,75, для чердачных лестниц 1 : 1, для подвальных лестниц 1 : 1,25. Лестница является более удобной, если подступенок высотой 15 см, а проступь 30 см.

Санитарные устройства, т. е. ванны, унитазы, души, раковины, умывальники и др., изображены на рис. 26.

Рис. 26. Изображение санитарных устройств на чертежах.

Отопительные приборы – печи – показывают в плане контуром, их действительных очертаний (круглые, угловые, прямоугольные, кухонные очаги, ванная колонка). Как правило, между печью £ .стеной оставляют свободное пространство, называемое отступком, размером 8–10 см, заделанное с боков в 1/4 или 1/2 кирпича. У печей, расположенных в деревянных стенах или переборках, устраивают разделку в один кирпич (рис. 27).

Рис. 27. Изображение отопительных приборов на чертежах

Изображение рельефа местности. Наиболее высокое место горы называется вершиной. От вершины местность понижается во все стороны. Боковые поверхности горы называются скатами, а ее основание – подошвой.

Возвышенность, образованная пересечением двух скатов, понижающихся от нее в противоположные стороны, – это хребет или водораздельная линия.

Углубление, образованное двумя пересекающимися скатами, называется лощиной, причем линия скатов носит название тальвега, или водосливной линии. Скаты лощины называются ее боками. Если углубление между двумя скатами достаточно обширно, его называют долиной, наоборот, узкая с крутыми боками лощина называется оврагом, или промоиной. Углубление между двумя вершинами гор носит название седловины. Углубление значительных размеров, замкнутое со всех сторон, – это котловина.

Для изображения на планах рельефа местности и определения относительной высоты различных точек поверхности применяется так называемый способ горизонталей. При этом методе изображения рельефа все точки поверхности, имеющие одинаковую высоту, будут лежать на одной и той же линии – горизонтали. Изгибы горизонталей соответствуют формам рельефа местности, а по числу их можно судить об относительной высоте возвышенности, если известно вертикальное расстояние между секущими плоскостями. В тех местах, где скаты отложе, расстояния между горизонталями больше, а в тех местах, где скаты круче, горизонтали ложатся ближе одна к другой (рис. 28).

Рис. 28. Изображение рельефа в горизонтали

На генеральных планах нередко дают направление и частоту господствующих ветров в данной местности при помощи особого графика, называемого «розой ветров». Этот график составляют на (Основании продолжительных (в течение 1 года, 10 лет и более) наблюдений метеорологических станций. На линиях, указывающих основные направления стран света – север (С), восток (В), юг (Ю), запад (3) и промежуточные – северо-восток (СВ), юго-восток (ЮВ), юго-запад (ЮЗ) и северо-запад (СЗ), откладываются в определенном масштабе величины повторяемости ветра, выраженные в процентах к общему количеству наблюдений ветров. Отложенные на этих направлениях точки соединяют прямыми линиями, которые и образуют «розу ветров» (рис. 29). Этот график показывает, откуда дует ветер и как часто он дует.

Рис 29. Роза ветров

Чертежи участков земли носят названия планов, или карт. Если изображаемый участок сравнительно невелик, например со сторонами не более 100 км, то такой чертеж называется планом; если же изображаемый участок земли имеет протяженность более 100 км, то такой чертеж называется картой.

Чертежи городов, поселков и других населенных мест называются планами, а чертежи районов, областей, республик, отдельных государств или группы их, а также отдельных частей света – картами.

Изображение планов местности. План местности представляет собой выкопировку из плана города или населенного пункта и предназначается для облегчения отыскивания на плане населенного пункта того земельного участка, на котором предполагается строительство. Обычно на этом плане показываются схематично застраиваемый земельный участок и ближайшие к участку улицы и проезды.

На рис. 30 изображена выкопировка из плана города земельного участка, на котором проектируется строительство здания. Этот участок ограничен улицами Ленина и Буденного, а также переулком Прямым, что дает возможность легко отыскивать его на плане города и в натуре.

Рис. 30. Изображение выкопировки из плана города земельного участка,
на котором проектируется строительство здания

Изображение зданий на чертежах. Изображение зданий на чертежах имеет свои названия: так, например, вид на здание спереди (с улицы) называется главным фасадом, вид сзади – дворовым фасадом, виды слева и справа – боковыми, или торцевыми, фасадами, а вид на здание сверху называется планом крыши.

Фасады здания и план крыши дают представление только о внешнем виде здания. Для ознакомления с расположением и размерами помещений внутри здания, с основными строительными конструкциями и размещением санитарно-технического оборудования и др. служат планы и разрезы здания.

Горизонтальные разрезы зданий называются планами. Так, если мысленно рассечь здание горизонтальной плоскостью по оконным и дверным проемам, отбросить верхнюю часть его, а оставшуюся нижнюю часть спроектировать на горизонтальную плоскость, то эта проекция и будет планом здания. Для получения второго, третьего и других этажей в многоэтажном здании горизонтальные плоскости проводят по оконным и дверным проемам соответствующих этажей.

На плане изображают: расположение помещений, лестничных клеток, величину и форму отдельных помещений, расположение окон и дверей, расположение водопроводных, канализационных и отопительных приборов, толщину стен и перегородок и т. п.

Планы составляют по этажам отдельно. Если же некоторые этажи имеют одну и ту же планировку и устройство, то вычерчивают один общий план, на котором делают надпись: «План первого, второго и третьего этажей». Кроме поэтажных планов, делают планы подвалов, фундаментов и стропил.

Каждый план размещают на листе бумаги так, чтобы фасадная стена была обращена к нижнему краю чертежа (рис. 31).

Рис. 31. Фасад, план и разрез здания

Для выявления конструкции элементов здания, высоты этажей и всего здания, отметок уровня полов, площадок, окон, дверей и т.п. служат вертикальные разрезы, которые получают при помощи вертикальных секущих плоскостей. Если мысленно рассечь здание вертикальной плоскостью, удалить, например, левую часть здания, а оставшуюся правую часть здания спроектировать на плоскость, то полученная проекция будет разрезом здания.

В зависимости от положения секущей плоскости различают: продольный разрез здания, когда секущая плоскость параллельна продольным стенам здания, и поперечный разрез, когда секущая плоскость перпендикулярна к продольным стенам здания.

Иногда для получения разреза здания применяют не одну, а две или больше секущих плоскостей, в этом случае разрез здания будет сложным или ступенчатым. Для разрезов зданий применяют как горизонтальные, так и вертикальные плоскости, в зависимости от того, что требуется выявить в данном разрезе. Секущие плоскости для получения разрезов обозначают на плане сплошной жирной линией со стрелками на концах, показывающими направление взгляда наблюдателя. Около стрелок ставят цифры или буквы для наименования разреза, например: разрез 1 – 1 или разрез А – А.

Вертикальные разрезы делают обязательно по осям оконных и дверных проемов, имеющихся в стенах, чтобы показать высоту отверстий (проемов), а также по лестничной клетке; при этом плоскость разреза проводят через один из маршей. Марши и площадки, попадающие в плоскость разреза, штрихуют, окрашивают или выделяют более толстыми линиями обводки, а не попадающие в плоскость разреза оставляют незаштрихованными.

Строительные чертежи, на которых изображены планы, разрезы и фасады здания, называются общими архитектурно-строительными чертежами здания, так как они дают общее представление о здании: как об его внешнем виде, так и о внутреннем устройстве.

Генеральный план. Генеральным планом называется чертеж плана участка, вычерченный в масштабе 1 : 200, 1 : 500, 1 : 1000 с нанесением границ этого участка, дорог, проездов, панелей для пешеходов. Он имеет изображение всех как существующих, так и проектируемых зданий, взаимное расположение их, а такженеобходимые размеры между отдельными зданиями, название каждого здания и т.п. На генеральном плане обязательно показывают существующие на данном участке строения, ближайшие строения на соседних участках, улицы или проезды, а также страны света (север, юг, восток, запад), частоту и господствующее направление ветров в данной, местности (рис. 32).

Рис. 32. Генеральный план:
1 – родильный дом; 2 – гараж; 3 – ледник; 4 – сарай с погребом; 5 – прачечная; 6 – помещение для хранения трупов.

Для определения местонахождения проектируемых зданий на Генеральном плане даются расстояния их от других существующих построек.

Положение участка и всех расположенных на нем строений относительно стран света указывается стрелкой, у концов которой поставлены буквы С – Ю (север – юг). Перпендикулярная к ней прямая указывает направление двух других стран света – запада, и востока.

Почему архитектурные секции важны для проектов?

Опубликовано Карин 16 ноября 2020 г. • Рубрики: Архитектурные события, Архитектура, Строительство, Пассивный дом

У каждого архитектурного рисунка есть цель. Он может объяснять пропорции, показывать размеры или предоставлять подробную информацию о материалах. Таким образом, архитектурный рисунок рассказывает историю. И, как и в случае с любой историей, мастерство в том, как она рассказывается, является основным фактором ее эффективности. Вот почему мы вкладываем огромные усилия в чертежи, которые мы производим для наших клиентов.

Одним из особенно полезных типов чертежей является то, что называется архитектурным «сечением». Это рисунок вертикального разреза здания или участка здания. Цель разреза – графически показать основные объемы здания и основные компоненты строительного материала. Примечания и размерные линии прикрепляются к разрезам сечения.

Ключом к созданию полезного сечения является «прорезание» наиболее типичных объемов здания. Это помогает зрителям понять структуру в целом и основные отношения между пространствами.

Помимо общестроительных разрезов существуют и другие виды разрезов, в том числе:

• Фасады в разрезе. На этих рисунках не только показан разрез, они также показывают особенности за пределами разреза, обычно нарисованные более тонкими линиями, чтобы помочь зрителям понять объемы на переднем плане по сравнению с другими объемами за ним.
• Перспективы в разрезе. Этот тип чертежа показывает поперечное сечение, а затем перспективу пространства за ним. Секционные перспективы могут быть очень выразительными или информативными.
• Детали сечения. Эти рисунки являются небольшой частью более крупного раздела, увеличенного, чтобы показать больше деталей о том, как материалы соединяются.

Наша главная цель в каждом проекте — гарантировать, что готовый продукт соответствует или превосходит все требования клиента. Тем не менее, архитекторы гордятся созданием чертежей, включая разделы, которые особенно информативны или художественны.

Ниже приведены примеры нарисованных нами разделов, которые, по нашему мнению, особенно помогли клиенту понять проект. Конкретные цели проекта обычно определяют тип используемой секции.

Эта секция здания Esana Medical Spa является самой простой из секций. В этом случае в разделе объясняется взаимосвязь между двумя частями исторического дома и амбара, а также используется возвышение за его пределами, чтобы показать современные вставки внутренней реконструкции.

Этот чертеж устричной фермы на реке Квиннипиак представляет собой перспективный разрез. Линии разреза выполнены четким черным цветом, показывая относительный размер объемов и толщину стенок. Остальная часть рисунка представляет собой перспективу в цвете. Это помогает зрителю понять глубину здания и, в данном случае, процесс выращивания устриц в различных резервуарах в разных помещениях, а также за пределами здания. Деревья и другие здания без посторонней помощи показывают масштаб района, в котором находится строение.

Примечания в виде маркеров на чертеже предоставляют полезную информацию о процессе, человеческие фигуры объясняют использование здания, а общий создаваемый эффект представляет собой динамичное промышленное пространство.

На этих разрезах Троицкой баптистской церкви показано наше новое соединительное здание в контексте двух исторических построек, к которым оно примыкает. Новое здание показано черным и четким белым цветом, тогда как существующие здания показаны черным и серым, чтобы различать их.

При проектировании здания мы установили уровень подвала на том же уровне, что и подвал церкви. Мы выровняли первый этаж с основными этажами церкви и приходского дома, а новый второй этаж выровняли со вторым этажом приходского дома. Эти чертежи также помогают зрителям понять длину и высоту нового здания по сравнению с существующими и обращают внимание на доступность и связь.

В этом разделе Slate School — с линейным рисунком Revit, наложенным на цветную перспективу Lumion, — показана как конструкция узлов крыши/стены/фундамента, так и окружающая среда. Это позволяет зрителю понять масштаб классной комнаты и ее отношение к внутреннему двору и физическому ландшафту на заднем плане.

Здесь снова примечания используются для объяснения некоторых основных мер по обеспечению устойчивости, предусмотренных при проектировании и строительстве школы. Это помогает владельцу визуализировать эти стратегии и передает важную информацию о дизайне школы.

Эти пассивные секции ограждающих конструкций являются важными элементами нашего конструкторского чертежа, и они являются важными элементами модернизации нашего дома. собственный офис. Рисунок слева поясняет основные узлы и указывает, где найти более подробные чертежи, например, ключевых точек пересечения полов и стен или стен и крыш.

Правый рисунок более подробно поясняет различные компоненты стены и дает подрядчику конкретные указания о том, как соединяются различные материалы. Поскольку мы указываем герметичную оболочку здания для этой реконструкции пассивного дома, особенно важно отслеживать воздушный барьер. На этих рисунках он показан красной пунктирной линией.

Каждый архитектурный чертеж играет роль в проекте строительства или реконструкции. Наша работа в Patriquin Architects заключается в создании изображений, которые четко и кратко предоставляют заинтересованным сторонам и строителям необходимую им информацию. И если мы сможем сделать это визуально приятным, тем лучше!

Хотите увидеть больше нашего портфолио или узнать о полном спектре услуг, которые мы предоставляем? Пожалуйста, свяжитесь с нами в удобное для вас время.

Разрезы и проекции – Руководство по цифровому проектированию

Двухмерные архитектурные чертежи (план, разрез, фасад и генеральный план) являются самыми основными архитектурными чертежами. Они являются основными для строительных чертежей (2D), а также являются предварительным этапом, необходимым перед созданием здания в 3D.

Краткое содержание

1. Все линии обзора на 2D-архитектурных чертежах параллельны.
2. Планы и разрезы представляют собой чертежи в разрезе.
3. Фасады и генеральные планы являются проекционными чертежами (без секущих линий).

Что такое двухмерный архитектурный чертеж

Архитектурные чертежи представляют собой двухмерные проекции или разрезы трехмерных объектов. Все это параллельные виды, что означает, что все линии просмотра параллельны. Это упрощает их построение и измерение расстояний между различными элементами на чертеже.

Проекция: Наиболее распространенными проекциями являются фасады и генеральные планы. Фасады – это просто виды снаружи, на которых видны фасады здания; Генеральный план представляет собой вид сверху большого количества зданий и окружающей среды.

Разрез: Планы фактически представляют собой горизонтальные разрезы здания с видом на этаж. Секции — это в целом вертикальные секции здания, которые показывают взаимосвязь между разными этажами. обычно их четыре.

Кроме того, другие проекции, такие как, например, аксонометрия, показывают здание под разными углами.

Чертежи в разрезе

План

1. Горизонтальный разрез в плане обычно находится на высоте 1,2 м над поверхностью пола.
2. Отрисовка оси и столбцов (если они есть).
3. Рисование осевых линий стен.
4. Распознать, какие линии являются линиями разреза, а какие — линиями просмотра. Затем сместите осевую линию в соответствии с толщиной стены. Линии разреза толще, чем линии просмотра.
5. Добавить окна. Линия стены вырезанного окна – это линия обзора, а линия стекла – линия разреза. Существует несколько способов рисования окна. Окно, расположенное выше поверхности сечения, может быть отмечено штриховыми линиями.
6. Добавить мебель и лестницу.
7. Добавить текст и метки высоты.

Изображение: Fanyi Jin

Сечение

1. Начертите на плане линию разреза секции и поверните план в направлении, совпадающем с секцией. Обратите внимание на направление метки сечения: метка сечения обычно состоит из одной длинной и одной меньшей линии, они зеркально отражены с обеих сторон плана здания. Более длинная линия указывает положение секущей плоскости, более короткая линия показывает направление наблюдения.
2. Добавьте опорные линии согласно плану.
3. Нарисуйте осевые линии стен и полов.
4. Определите, какие линии являются линиями разреза, а какие — линиями просмотра, а затем сместите их.
5. Добавьте окна, мебель и лестницу.
6. Добавьте текст и метки высоты, стиль меток высоты такой же, как на чертежах фасадов.

Фото: Fanyi Jin

Точка зрения ландшафтной архитектуры

Для ландшафтных архитекторов разделы могут содержать больше информации об окружающей среде. Вы должны обратить внимание на взаимосвязь между сайтом и вашим дизайном при рисовании разделов.

Источник: Archdaily: Primer Lugar en Concurso de anteproyecto Plaza de Mercado de Nuevo Gramalote / Колумбия

Проекционные чертежи

Фасад

Обратите внимание, что мы рисуем фасад без 3D-модели.

Рабочий процесс аналогичен чертежам в разрезе.

1. Выберите чертеж фасада.
2. По плану провести опорные линии вместе с точкой поворота фасада.
3. Отметьте линию высоты для каждой части фасада.
4. Нарисуйте общую форму фасада, не забудьте компонент за вырезом.
5. При необходимости добавьте окна, двери, стеклянные рамы и другие детали, такие как текстура материала.
6. При необходимости добавьте тень.
7. Отметьте высоту с одной стороны здания. Отметка высоты представляет собой обращенный вниз треугольник с данными о высоте, отмеченными на выносной линии его верхнего края.

Изображение: Fanyi Jin

Генеральный план

1. Выберите диапазон чертежа.
2. Добавьте контуры зданий карты, дороги, контуры, деревья и другие необходимые детали. Детальное содержание чертежа зависит от назначения чертежа. Строительный чертеж требует очень подробной информации, в то время как другие чертежи могут только подчеркивать важную информацию для проекта. Генеральные планы некоторых городов являются общедоступными ресурсами (например, карта Хельсинки), которые можно скачать в Интернете.
3. Отметить проект. Есть много способов оформить ваше здание (или участок), например, затенить крышу, добавить тень на проектируемую область, нарисовать контур здания и т. д.
4. Добавьте дополнительную информацию, такую ​​как компас, масштаб, метка материала, текст и т. д. Дополнительная информация также зависит от назначения чертежа. Иногда генеральный план объединяется с общим описанием. Самое главное – определить, что рисунок хочет выразить.

Три различных типа генеральных планов.

Вверху слева: план части Тапиолы. Этот генеральный план показывает официальную информацию о районе. Скачано с Картта Эспоо;

Вверху справа: Генеральный план ресторана De Lemos. Этот генеральный план показывает взаимосвязь между участком и зданием, подчеркивает форму здания и состояние местности. Изображение из Archdaily: De Lemos

Самый низкий: генеральный план района Гренсланд. Этот генеральный план показывает общий дизайн территории, а не отдельного здания.

Точка зрения городского дизайна и ландшафтной архитектуры

Для городского дизайна и ландшафтного дизайна генеральный план обычно имеет гораздо больший масштаб, чем план участка для отдельного здания. Чем больше масштаб, тем меньше деталей будет отображаться. В этом случае вы должны четко понимать, какая информация является наиболее важной. При необходимости добавьте цвет и текстуру.

Главы

Рабочие процессы

Больше результатов…

Чертежи архитектурных разрезов — краткое руководство по Sketchup и Photoshop

В этом учебном пособии для начинающих мы хотим дать вам представление о том, как быстро создать чертеж архитектурного разреза в Sketchup для вашего следующего проекта, а также добавить некоторые визуальные элементы, например. презентация по архитектуре. Здесь мы используем довольно простую модель и быстро проходим шаги, чтобы дать вам представление об общем рабочем процессе. Мы также используем различную бесплатную графику для архивной визуализации и ссылаемся на нее, так что не пропустите, чтобы выполнить шаги и расширить свою собственную библиотеку графики для визуализации архитектуры на стороне 🙂 Наслаждайтесь!

Красота архитектуры заключается в трехмерности. План может волновать архитектора, но не всегда заказчика. Двумерные изображения архитектурных чертежей в разрезе имеют высокую вероятность неправильного толкования. Величайшие архитектурные фирмы мира всегда подчеркивают простоту и элегантность презентационных чертежей, поскольку клиентам нужен конечный продукт, а не сырой. В студенческой жизни у архитекторов остается гораздо меньше времени на создание потрясающей графики. Расчетный подход к планированию времени и знание эффективных сокращений – единственный ключ к удовлетворению эстетических потребностей судей. Это полезно и для практикующих архитекторов, так как иногда клиентам нужны очень быстрые визуализации.

Итак, вот моя шпаргалка по созданию быстрого, но художественного рисунка в разрезе за реальное короткое время.

ЧТО НЕОБХОДИМО ПОДГОТОВИТЬ ЗАРАНЕЕ:

1. План вашего здания в AutoCAD
2. Необработанные векторные изображения объектов в формате .png (человеческие фигуры, деревья, автомобили, воздушные змеи)

Для этого урока мы также используем бесплатный текстуры из нашего Open ArchiVIZ Pack и других ресурсов tonytextures, ссылки на которые приведены ниже. Получите материал бесплатно для вашего следующего проекта визуализации архитектуры или для этого урока!

Сначала нам нужно импортировать наш 2D-чертеж AutoCAD в Sketchup. Выполните следующие действия:

1) Файл<Импорт<(Выберите файл)<Открыть

2) Теперь выдавите его соответствующим образом, чтобы создать модель.

3) Всегда помните, что ГРУППА объектов.

4) Всегда СДЕЛАТЬ КОМПОНЕНТ из повторяющихся элементов

Итак, вот моя модель после этих шагов. Это должна быть художественная галерея — пока я знаю довольно простую модель, но для этого урока очень важно объяснить простые шаги, и поэтому этот пример подойдет…

1. Сначала отобразите скрытые плоскости из Правка<Отобразить<Отобразить все
2. Перейти в окно<Стили
3. Выберите стиль, содержащий более простые линии. Я использовал Straight Line 04 Px здесь, но вы должны много изучить, чтобы получить тот, который вам нравится!

1. Выберите Инструменты<Плоскость сечения
2. Поместите плоскость на поверхность желаемого сечения
3. Это будет первоначальный вырез. Однако вы можете переместить самолет, выбрав его с помощью Переместите инструмент , чтобы проникнуть в более глубокую секцию.

1. Нажмите кнопку Камера и отметьте Параллельная проекция
2. Выберите нужный вид. (Спереди, сзади, вверху или внизу; откуда видно сгенерированное сечение.
3. Выберите файл <Экспорт<2D-графика
4. Сохраните его как .jpeg
5. Теперь вы получите снимок своего сечения , Только не забудьте увеличить масштаб для максимальной визуализации

Здесь у нас фактически есть чертеж основного сечения, над которым нужно работать.

Наше окончательное изображение, которое мы хотим использовать в Photoshop, теперь выглядит так:

Давайте продолжим в Adobe Photoshop, чтобы быстро добавить немного графики и фонового изображения.

Теперь пришло время сделать это по-крупному.

1) Откройте ранее сохраненный файл jpeg

2) Удалите его фон с помощью Magic Eraser tool . Просто нажмите на белый фон ластиком.

3) Сохраните подготовленное изображение в формате .png

Затем мы открываем нашу новую рабочую область:

1. Откройте ваш холст из File
2. Настройте его в соответствии с вашими требованиями. Я выбрал бумагу формата A4 из вариантов международной бумаги и выбрал разрешение 300 пикселей на дюйм. Выберите настройку цвета CMYK , если вы хотите улучшить качество печати.
3. Теперь импортируйте рисунок на ожидающий холст через File Не изменяйте его размер, исходный рисунок лучше подходит для этого высокого разрешения.

Далее мы хотим выделить и заполнить некоторые общие области, такие как земля.

1. Сначала необходимо отметить нарезанную линию земли. Работайте с инструментом Rectangular Marquee , выберите область под вашим разделом.
2. Добавить новый слой. Переименуйте его для справки.
3. Теперь щелкните правой кнопкой мыши выделенную область, выберите «Заливка» и выберите цвет, предпочтительно черный (или, если вы хотите, чтобы он вытекал из разреза, просто выберите красный!!)
4. Теперь заполните остальные вырезанные стены и плоскости пола. У вас есть две альтернативы.
5. Выберите базовый слой рисования сечения, используйте инструмент Magic Wand Tool на области разреза и посмотрите на волшебство. Повторите заполнение.
6. Используйте Rectangular Marquee Tool и нарисуйте разрезы, в основном, повторите no. 3.
7. Не забудьте создать новый слой для каждой заливки. Это оставляет гибкость для последующего редактирования без каких-либо серьезных изменений в чертеже.
8. Выберите все повторяющиеся слои и преобразуйте их в смарт-объект. С этого момента вы можете копировать его как отдельный объект.

Выберите землю, лестницу, стены и потолок и заполните их, например, черный:

Далее я хочу добавить несколько 2D-деревьев в разрез. Мне часто нравится использовать нарисованные от руки деревья, так как они имеют особый вид. Вы можете найти несколько нарисованных вручную деревьев PNG без фона в нашем пакете Open ArchiVIZ. Пакет абсолютно бесплатен и может использоваться как для частного, так и для коммерческого использования!
