Профильный вид на чертеже: Виды и проекции

Содержание

Ответы | § 14. Виды чертежа. Расположение видов на чертеже — Черчение, 10 класс

1. Сколько существует основных видов чертежа?

6 видов – спереди(главный), сверху, слева, справа, снизу, сзади.

2. Как называются виды чертежа и каково их расположение?

Спереди(главный) – на фронтальной плоскости, сверху – на горизонтальной плоскости, слева – на профильной плоскости, справа, снизу, сзади.

3. Какое изображение на чертеже является главным видом (основным)? В каком положении изображают на нем предмет относительно плоскостей проекций?

Вид спереди главный (основной), на нем изображается проекция на фронтальную плоскость.

4. Что называют комплексным чертежом? Как располагают проекции на комплексном чертеже?

Комплексный чертеж – изображение предмета на совмещенных плоскостях проекции. Справа от вида спереди располагается вид слева, а снизу от вида спереди располагается вид сверху.

5. Какие условные обозначения при нанесении размеров уменьшают количество изображений на чертеже?

Знак диаметра, знак квадрата и символ толщины s.

Присоединяйтесь к Telegram-группе @superresheba_10, делитесь своими решениями и пользуйтесь материалами, которые присылают другие участники группы!

«Построение трех видов детали по наглядному изображению».

Сабақ / Урок № 25-26.

Тақырып / Тема: Расположение видов на чертеже. Графическая работа №5. Тема: «Построение трех видов детали по наглядному изображению».

Мақсаты / Цель: объяснить понятие “проецирование”, познакомить с его видами,

Оқу құралдары / Средства обучения: плакаты с изображениями примеров проецирования, объемная модель или деталь.

Сабақ түрi / Тип урока: проверка знаний и умений

Сабақ барысы / Ход урока

1. Организационный момент.

Приветствие, проверка готовности к уроку.

2. Подготовка к изучению нового материала.

1. 1. 1. Каким методом проецирования мы пользуемся на уроке?
    2. Какая проекция является прямоугольной?
    3. Перечислите плоскости проекции.
    4. Какими буквами они обозначаются?

3. Объяснение нового материала.

Расположение видов на чертеже

Согласно действующему на сегодняшний день стандарту, различают три вида: основной, местный и дополнительный.

Руководствуясь ГОСТ 2.305 – 68,

виды, которые получаются на всех основных проекциях плоскостей, имеют следующие названия:

Главный вид (вид спереди). Он находится на том месте, где располагается фронтальная проекция

Вид сверху. Находится под главным видом, то есть на том месте, где располагается горизонтальная проекция

Вид слева. Размещается справа от главного вида, на том месте, где располагается профильная проекция

Вид справа. Находится с левой стороны главного вида

Вид снизу. Размещается над главным видом

Вид сзади. Находится с правой стороны от вида слева

Запись в тетрадь:

видами подразумеваются видимые части поверхностей предметов, обращенные к наблюдателю и показанные на чертежах. Изображение отдельного участка поверхности предмета, которое образовано с помощью проецирования его на одну из основных проекционных плоскостей называется местным видом.

В тех случаях, когда изображение, какой либо части детали на чертеже невозможно нанести таким образом, чтобы не исказить его форму и размеры, применяют дополнительные виды. Их получают при помощи проецирования на плоскости, которые не являются параллельными относительно основным плоскостям проекций.

Согласно действующему на сегодняшний день стандарту, различают три вида: основной, местный и дополнительный.

4. Понимание нового материала.

Дайте определение вида.

Как располагаются виды на чертеже?
Какой вид называется главным и почему?
Какой вид называется местным? С какой целью он используется? Что дает применение местного вида?

Закрепление.

Задание. Учитель демонстрирует макет объемной детали. Общая геометрическая форма изображенного предмета — куб. Сверху он имеет вырез, называемый пазом. Определить количества видов на чертеже. Построить в тетради и нанести размеры.

Графическая работа №5. Тема «Построение трех видов детали по наглядному изображению».

Задание1. Построить три вида детали и нанести размеры. Формат А3.(пять)

Задание 2. По двум видам построить третий вид и нанести размеры. Формат А3. (четыре).

Итог урока. Провести анализ работ студентов на уроке. Выставление оценок в журнал.
Домашнее задание: Подготовить презентацию или видео ролик по данной теме «Построение трёх видов по наглядному изображению»

Просмотр содержимого документа
«Расположение видов на чертеже. Графическая работа №5. Тема: «Построение трех видов детали по наглядному изображению».»

Сабақ / Урок № 25-26.

Мақсаты / Цель: объяснить понятие “проецирование”, познакомить с его видами,

Сабақ түрi / Тип урока: проверка знаний и умений

Сабақ барысы / Ход урока

1. Организационный момент.

Приветствие, проверка готовности к уроку.

2. Подготовка к изучению нового материала.

Каким методом проецирования мы пользуемся на уроке?
Какая проекция является прямоугольной?
Перечислите плоскости проекции.
Какими буквами они обозначаются?

3. Объяснение нового материала.

Расположение видов на чертеже

Согласно действующему на сегодняшний день стандарту, различают три вида: основной, местный и дополнительный.

Руководствуясь ГОСТ 2.305 – 68, виды, которые получаются на всех основных проекциях плоскостей, имеют следующие названия:

Главный вид (вид спереди). Он находится на том месте, где располагается фронтальная проекция

Вид сверху. Находится под главным видом, то есть на том месте, где располагается горизонтальная проекция

Вид слева. Размещается справа от главного вида, на том месте, где располагается профильная проекция

Вид справа. Находится с левой стороны главного вида

Вид снизу. Размещается над главным видом

Вид сзади. Находится с правой стороны от вида слева

Запись в тетрадь:

Известно, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа. Видами принято именовать те изображения на машиностроительных чертежах, которые представляют собой проекции внешних видимых поверхностей предметов. Можно также сказать, что под видами подразумеваются видимые части поверхностей предметов, обращенные к наблюдателю и показанные на чертежах. Изображение отдельного участка поверхности предмета, которое образовано с помощью проецирования его на одну из основных проекционных плоскостей называется местным видом.

Согласно действующему на сегодняшний день стандарту, различают три вида: основной, местный и дополнительный.

4. Понимание нового материала.

Дайте определение вида.
Как располагаются виды на чертеже?
Какой вид называется главным и почему?
Какой вид называется местным? С какой целью он используется? Что дает применение местного вида?

Закрепление.

Графическая работа №5. Тема «Построение трех видов детали по наглядному изображению».

Задание1. Построить три вида детали и нанести размеры. Формат А3.(пять)

Задание 2. По двум видам построить третий вид и нанести размеры. Формат А3. (четыре).

Итог урока. Провести анализ работ студентов на уроке. Выставление оценок в журнал.
Домашнее задание: Подготовить презентацию или видео ролик по данной теме «Построение трёх видов по наглядному изображению»

Штрих – Внеурочная деятельность – В свободное время… – Каталог статей

Наверх

8 класс

Прямоугольное проецирование
Расположение видов на чертеже и их названия: вид спереди, вид сверху, вид слева
Определение необходимого и достаточного числа видов на чертежах
Способы построения предметов имеющих круглые поверхности в изометрической проекции
Геометрические построения : деление окружности на равные части
Геометрические построения: сопряжения.
Вычерчивание элемента декора с использованием сопряжений.
Использование схем, диаграмм, графиков в черчении.

9 класс

Примеры заполнения плоскости правильным паркетом
Задачи на заполнение плоскости паркетом.
Мозаика Примеры и виды мозаики. Природные мозаики
Мозаика в Античности. Исламская мозаика. Ритм мозаики. Фрактальные мозаики.
Замощение плоскости.
Правильные, полуправильные, неправильные, непериодические замощения плоскости.
Пифагоровы замощения.
Практическая работа «Конструкторская смекалка»

8 класс

1. Прямоугольное проецирование

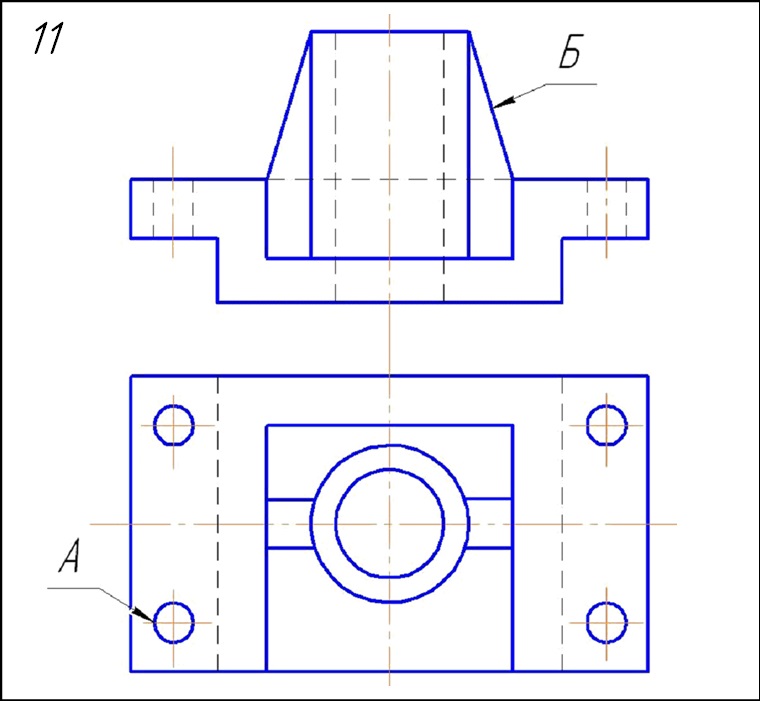

Задание1. Установите соответствие главных видов, обозначенных цифрами, деталям, обозначенным буквами, и запишите ответ в тетради.

2. Прямоугольное проецирование на две плоскости проекций

Задание 2.Проанализируйте геометрическую форму детали на фронтальной проекции и найдите эту деталь среди наглядных изображений.

Рис.1. Проанализируйте геометрическую форму детали на фронтальной проекции и найдите эту деталь среди наглядных изображений

Вывод: все 6 деталей имеют одинаковую фронтальную проекцию. Значит, одна проекция не всегда дает полное представление о форме и конструкции детали.

– Какой выход из этой ситуации? Ответ: Посмотреть на деталь с другой стороны.

Появилась потребность применения ещё одной плоскости проекций.

Вторая плоскость проекций располагается перпендикулярно к фронтальной плоскости.

Эта плоскость в черчении называется горизонтальной плоскостью проекций (плоскость, параллельная земной поверхности) и обозначается латинской буквой H.

– Плоскости V и H пересекаются по оси X, вокруг которой можно вращать плоскость H (показать на модели двугранного угла).

Рис. 2. Проецирования предмета на две плоскости проекций

Итак, помещаем предмет в двугранный угол. Обращаем внимание, что проецирующие лучи перпендикулярны к плоскости проекций. Предмет проецируется на плоскость Н.

Т.к. тетрадный лист плоский в отличие от двугранного угла (или формат листа А4), мы разворачиваем грань угла относительно оси Х на 90 градусов. Совмещаем проецирующие плоскости в одну грань.

Две проекции располагаются в проекционной связи относительно друг друга.

Разберем вопрос с размерами на чертеже.

Рис. 3. Постановка размеров:
на фронтальной проекции проставляется длина и высота;
на горизонтальной проекции – длина и ширина

Метод прямоугольного проецирования на две взаимно перпендикулярные плоскости проекций был разработан французский инженером учёным Гаспаром Монжем в конце 18 века. Метод прямоугольного проецирования называется еще Методом Монжа.

Задание 3.

Найдите фронтальную и горизонтальную проекции к данному наглядному изображению.

3. Проецирование на три плоскости проекций

Для того чтобы информация о сложной форме детали была представлена достаточно полно, используют проецирование на три взаимно перпендикулярные плоскости проекций: фронтальную, горизонтальную и профильную W (плоскость, расположенная перед зрителем сбоку).
Чтобы построить профильную проекцию предмета, удобно воспользоваться постоянной прямой (линия, которую проводят справа от горизонтальной проекции детали под углом 45^o к оси OX). Линии связи, идущие от горизонтальной проекции, доводят до постоянной прямой. Из точек их пересечения проводят перпендикуляры к горизонтальной прямой и строят профильную проекцию детали.

Система плоскостей проекций представляет собой трехгранный угол с вершиной в точке О. пересечения плоскостей трехгранного угла образуют прямые линии – оси проекций ОХ, ОУ, ОZ.

Помним, что лист тетради (формата) плоский. Для получения чертежа предмета плоскость W поворачивают на 90^o вправо, а плоскость Н – на 90^o вниз. Профильную проекцию располагают в проекционной связи с фронтальной плоскостью, справа от нее на одной высоте.

Чертеж, состоящий из нескольких прямоугольных проекций, называют чертежом в системе прямоугольных проекций.

Задание 4.

Установите соответствие главных видов, обозначенных цифрами, деталям, обозначенным буквами.

2. Расположение видов на чертеже и их названия: вид спереди, вид сверху, вид слева

Вы знаете, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа. На машиностроительных чертежах проекционные изображения внешней видимой поверхности предмета называют видами.

Вид — это изображение обращенной к наблюдателю видимой поверхности предмета.

Основные виды. Стандарт устанавливает шесть основных видов, которые получаются при проецировании предмета, помещенного внутрь куба, шесть граней которого принимают за плоскости проекций (рис. 82). Спроецировав предмет на эти грани, их разворачивают до совмещения с фронтальной плоскостью проекций (рис. 83). На производственных чертежах изделие какой-либо сложной формы может быть изображено в шести основных видах.

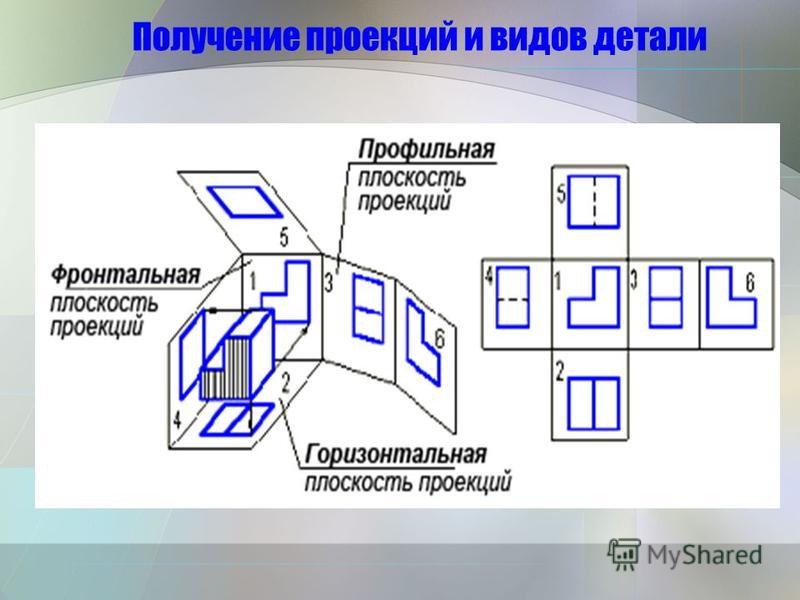

Рис. 82. Получение основных видов

Вид спереди (главный вид) размещается на месте фронтальной проекции. Вид сверху размещается на месте горизонтальной проекции (под главным видом). Вид слева располагается на месте профильной проекции (справа от главного вида). Вид справа размещается слева от главного вида. Вид снизу находится над главным видом. Вид сзади размещается справа от вида слева.

Основные виды, так же как и проекции, располагаются в проекционной связи. Число видов на чертеже выбирают минимальным, но достаточным для того, чтобы точно представить форму изображенного объекта. На видах, при необходимости, допускается показывать невидимые части поверхности предмета с помощью штриховых линий (рис. 84).

Главный вид должен содержать наибольшую информацию о предмете. Поэтому деталь необходимо располагать по отношению к фронтальной плоскости проекций так, чтобы видимая поверхность ее могла быть спроецирована с наибольшим количеством элементов формы. Кроме этого, главный вид должен давать ясное представление об особенностях формы, показывая ее силуэт, изгибы поверхности, уступы, выемки, отверстия, что обеспечивает быстрое узнавание формы изображенного изделия.

Рис. 83. Основные виды

Рис. 84. Использование штриховой линии на чертеже для изображения невидимых частей детали

Рис. 85. Местные виды

Расстояние между видами на чертеже выбирают с таким расчетом, чтобы оставалось место для нанесения размеров.

Местный вид. Кроме основных видов, на чертежах используют местный вид — изображение отдельного, ограниченного места видимой поверхности детали.

Местный вид ограничивается линией обрыва (рис. 85). Если местный вид располагается в проекционной связи с одним из основных видов (рис. 85, а), то он не обозначается. Если местный вид расположен не в проекционной связи с одним из основных видов, то он обозначается стрелкой и буквой русского алфавита (рис. 85, б).

На местных видах можно проставлять размеры.

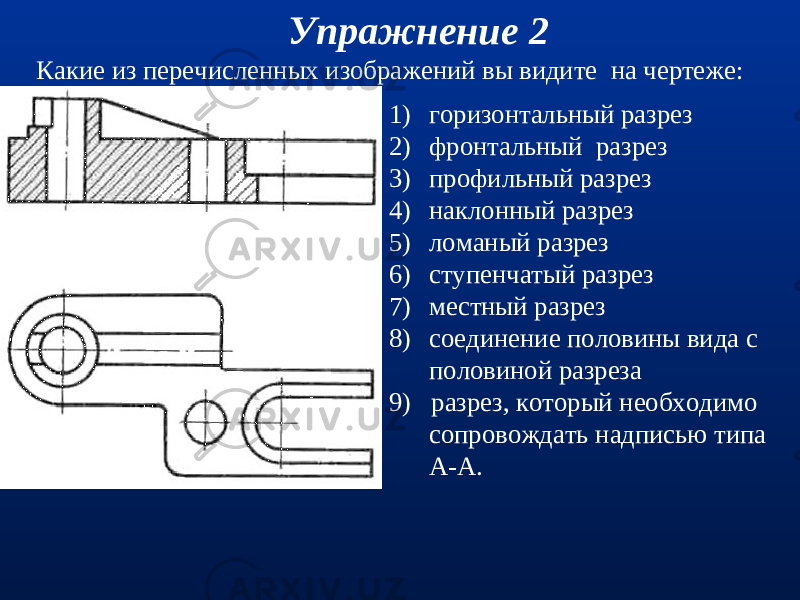

Разрезы профильные – Энциклопедия по машиностроению XXL

Чертеж содержит три изображения фронтальный разрез, профильный разрез и выносной элемент. Профильный разрез необходим для уточнения формы лыски. Выносной элемент позволяет отчетливо выявить форму и размеры проточки. [c.197]

В правой части вида слева выполняем простой разрез профильной плоскостью, совпадающей с плоскостью симметрии предмета. Чертим проекции линии пересечения горизонтального отверстия 2 с вертикальным призматическим отверстием 4 — линия п. [c.144]

На месте главного вида выполняется разрез фронтальной плоскостью, на виде слева — разрез профильной плоскостью и вид сверху, который приводится без разреза. В учебных целях задание Болтовое соединение вычерчивают по относительным размерам, а головки и гайки выполняются с фасками. В случаях выполнения этого и последующих заданий на листе формата А4 (297 X 210) желательно вынести на полки номера деталей (рис. 6.46 6.49, д 6.53, г 6.66) и над основной надписью нанести спецификацию. [c.247]

Разделительная резка — режущая струя направлена нормально к поверхности металла и прорезает его на всю толщину. Разделительной резкой раскраивают листовую сталь, разрезают профильный материал, вырезают косынки, круги, фланцы и т. п. Поверхностная резка — режущая струя направлена под очень малым углом к поверхности металла (почти параллельно ей) и обеспечивает грубую его строжку или обдирку. Ею удаляют поверхностные дефекты отливок. [c.209]

Разделительная резка – режущая струя направлена нормально к поверхности металла и прорезает его на всю толщину. Разделительной резкой раскраивают листовую сталь, разрезают профильный материал, вырезают косынки, круги, фланцы и т. п. [c.251]

Станки с жесткой подачей режущего диска представляют собой переделанные различные металлорежущие станки. Шпиндель режущего диска монтируется на суппорте станка. Здесь же устанавливается и приводной двигатель. Подача диска осуществляется ходовым винтом станка и легко регулируется в необходимых пределах. Подобными станками можно разрезать профильные заготовки сечением до 50 мм. [c.132]

На рис. 26 приведены примеры горизонтального, фронтального и профильного разрезов (профильный разрез образован секущей плоскостью, параллельной профильной плоскости проекций). Все эти изображения представляют собой симметричные фигуры, поэтому на них осуществлено соединение половины вида с половиной разреза. Линии невидимого контура в этих случаях не проводят. [c.13]

На рис. 69 выполнены два вертикальных разреза фронтальный (А — А) и профильный (Б — Б), секущие плоскости которых не совпадают с плоскостями симметрии детали в целом. Поэтому на чертеже указано положение секущих плоскостей, а соответствующие им разрезы сопровождаются надписями. [c.207]

При вертикальном разрезе секущая плоскость перпендикулярна горизонтальной плоскости проекций. Вертикальный разрез называется фронтальным, если секущая плоскость А параллельна плоскости V (рис. 204, а и б), и профильным, если секущая плоскость параллельна плоскости W (рис. 205, а и б). [c.114]

Например, разрез фронтальной плоскостью может быть выполнен таким образом (рис. 204, б), что секущая плоскость А разрезает модель по плоскости симметрии. Переднюю часть модели (перед секущей плоскостью) мысленно удаляют, а остальную часть проецируют на плоскость V, при этом вычерчивают все линии, расположенные как в секущей плоскости, так и за ней (рис. 204, а). Фигуру сечения заштриховывают сплошными тонкими линиями под углом 45° к оси х.

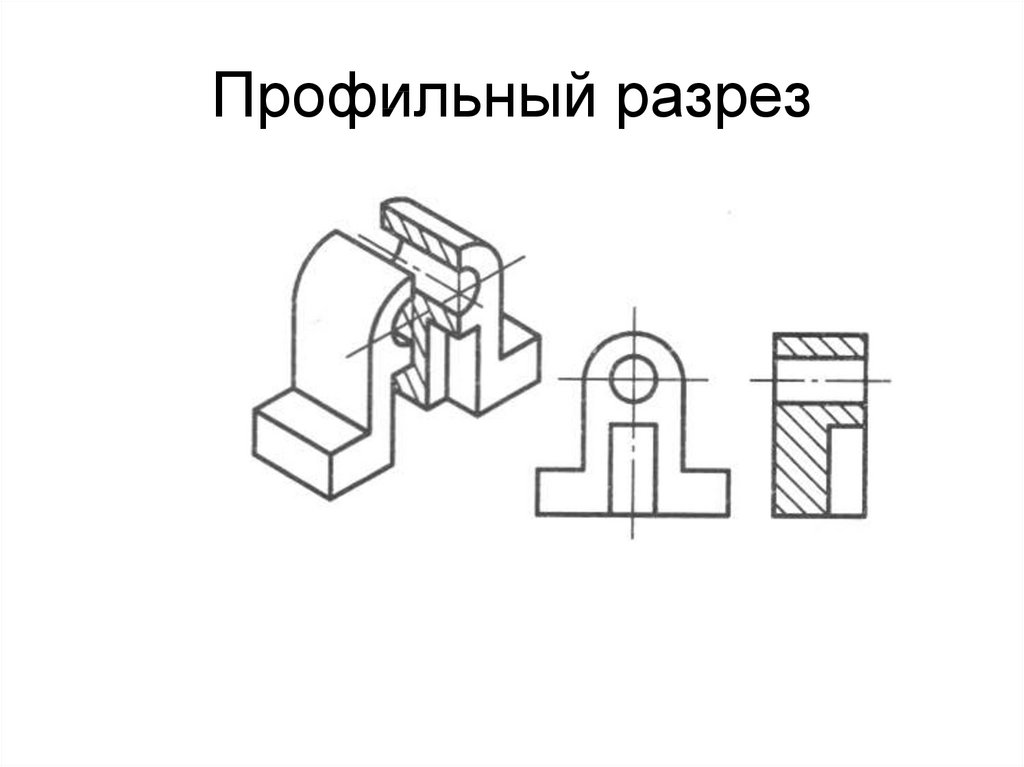

Таким же образом выполняют разрез модели профильной плоскостью (рис. 205, б). [c.114]

В данном примере пересекаются поверхности пирамиды, призмы и цилиндра. Разрез выполнен только профильный. При этом разрез показан несколько меньше половины, гак как ребро четырехгранной пирамиды расположено на внешней поверхности модели и совпадает с осью симметрии. [c.116]

Если предмет, например полая четырех ранная призма (рис. 21 , а), имеет оси симметрии, то на аксонометрическом изображении может быть вырезана четверть призмы двумя плоскостями. На рис. 211,6 показан разрез призмы двумя плоскостями-вертикальной Р и горизонтальной К, а на рис. 211,в-фронтальной Pj и профильной Р,. Расположение секущих плоскостей на аксонометрической проекции должно быть таким, чтобы места разреза (фигуры сечения) были видимы полностью. [c.116]

Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций, и профильным, если секущая плоскость параллельна профильной плоскости проекций. [c.132]

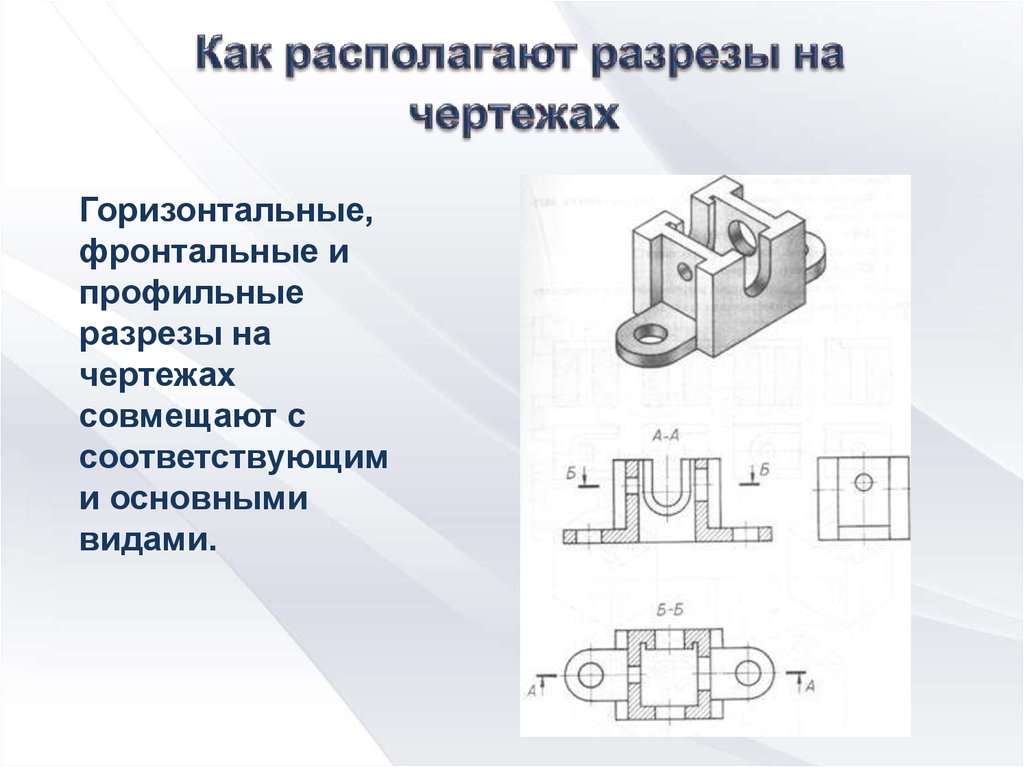

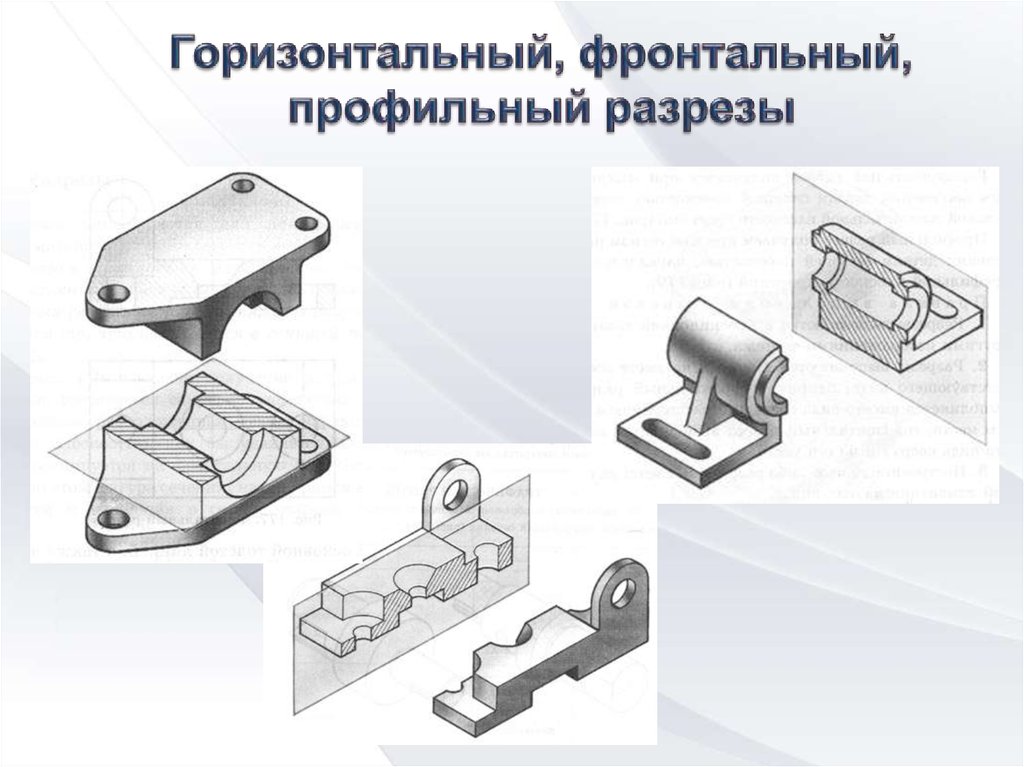

Горизонтальные, фронтальные и профильные разрезы могут размещаться на месте соответствующих основных видов. [c.132]

На рис. 246 деталь рассекается секущей плоскостью А, параллельной профильной плоскости проекций. Получающийся в этом случае профильный разрез расположен на месте вида слева. [c.132]

Ломаными называются разрезы, полученные от рассечения предмета не параллельными, а пересекающимися плоскостями (рис. 257). Секущие плоскости условно повертывают около линии взаимного пересечения до совмещения с плоскостью, параллельной какой-либо из основных плоскостей проекций, поэтому ломаные разрезы могут быть фронтальными, горизонтальными или профильными. [c.137]

Профильные ступенчатые разрезы выполняются аналогично предыдущим. [c.137]

Например, на рис. 272 половина профильного ступенчатого разреза А-А ч половина простого профильного разреза Б-Б расположены на одном изображении. [c.142]

Для простых горизонтальных, фронтальных и профильных разрезов положение секущей плоскости не отмечают и разрез надписью не сопровождают, если секущая плоскость совпадает [c.130]

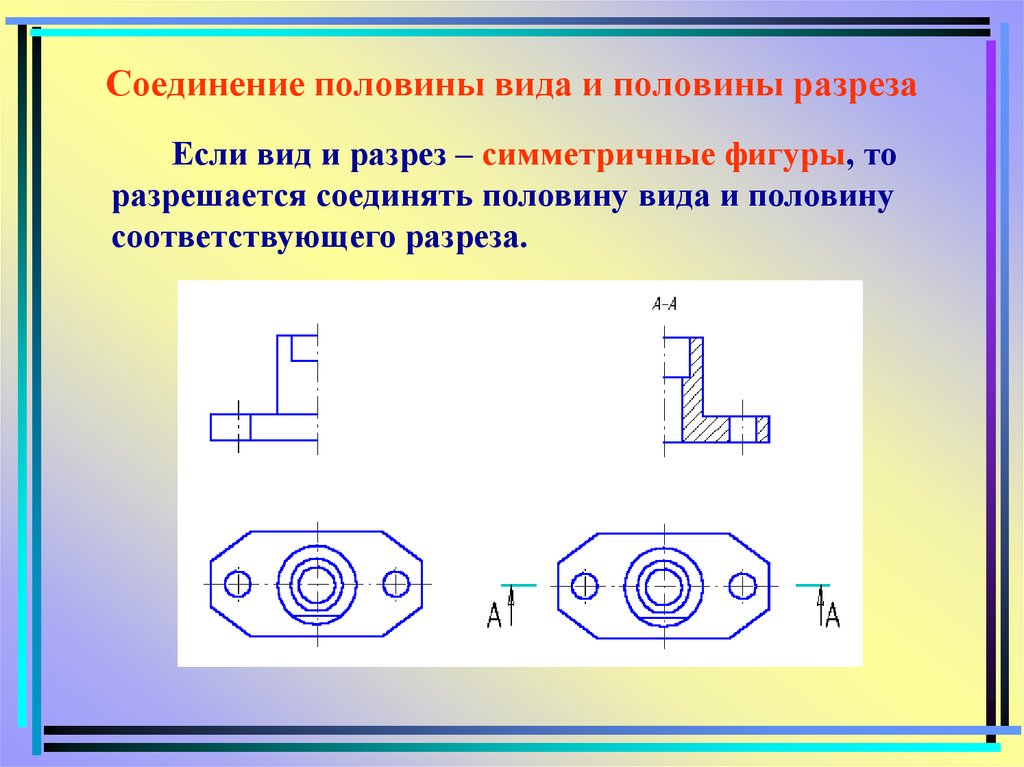

Если секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены в непосредственной проекционной связи и не разделены какими-либо изображениями, то для горизонтальных, фронтальных и профильных разрезов положение секущей плоскости [c.71]

На рис. 137 для выявления внутренних форм элементов детали применен вертикальный разрез, полученный при помощи секущей плоскости, не параллельной ни фронтальной, ни профильной плоскостям проекций. Такие разрезы строят и располагают в соответствии с направлением, указанным стрелками на линии сечения (рис. 137, я). Допускается эти разрезы располагать в любом месте поля чертежа, а также поворачивать до положения, соответствующего принятому для данного предмета на главном изображении. В этом случае к надписи над разрезом должно быть добавлено слово повернуто (рис. 137, о). [c.72]

На рабочих чертежах стенку и бобышку, как правило, изображают на разрезе плоскостью, проходящей через ось центрального отверстия бобышки перпендикулярно к стенке. На тех изображениях, где уклон или конусность отчетливо не выявляются, например на виде на профильной плоскости проекций, проводят только одну линию, соответствующую меньшему размеру элемента с уклоном или меньшему основанию конуса. [c.182]

На виде слева делают полный профильный разрез, проходящий через ось симметрии детали, для выяснения формы внутренних поверхностей. [c.288]

Фронтальным и профильным разрезам следует, как правило, придавать положение, соответствующее принятому для данного предмета па главном изображении чертежа (рис.

4.13). [c.89]

Вертикальный разрез, когда секущая плоскость не параллельна фронтальной или профильной плоскостям проекций, а также наклонный разрез должны строиться и располагаться в соответствии с на- [c.89]

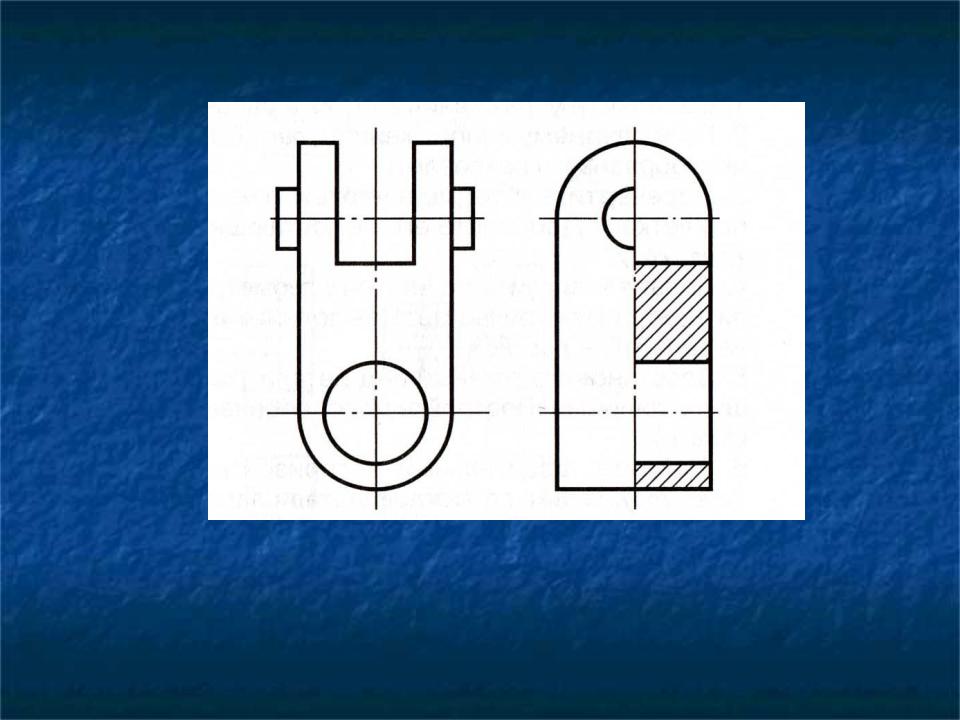

На виде слева дан простой разрез профильной плоскостью, совпадающей с плошостью симметрии предмета, поэтому он также не обозначен. ЧавЛ вида отделена от разреза сплошной волнистой линией, так как с осевой линией изображения совпадает проекция ребра призмы 4. [c.139]

На рис. 6.47 болтовое соединение выполнено в трех видах (проекциях) на главном виде выполнен фронтальный разрез, на виде слева — разрез профильной плоскостью и вид сверху выполнен без разреза. Болт, гайку и шайбу условно изображают в разрезе нерас-сеченньши. [c.197]

Фронтальный разрез Профильный разрез Вертикальный разрез, выполненный секущими плоскостями параллельно фронтальной плоскости проекци 1 Вертикальный разрез, выполненный секущими плоскостями параллельно профильной плоскости проекций [c.54]

На рис. 260 наглядно показано различие между сечением и разрезом. Сечения применяются главным образом для выявления формы отдельных элементов детали. Так, например, на чертеже рычага (рис. 261, а) главный вид и вид сверху с двумя местными разрезами не выявляют форму его средней части. Эта форма может быть выявлена на профильном разрезе (рис. 261,6). Очевидно, что все, что расположено за секущей плоскостью, не вносит дополнительной ясности в чертеж и является лищним. Поэтому вместо профильного разреза здесь достаточно ограничиться выполнением только сечения, изображенного на рис. 261, в. Этот пример показывает, что применение сечений сокращает графическую работу при выполнении чертежа. [c.138]

Для выявления внутренних форм предмета достаточно выполнить два простых разреза — фронтальной и профильной плоскостями, совпадающими с плоскостями симметрии предмета. На главном виде и на виде слева следует выполнить соединение части вида с частью разреза, так как с осевыми линиями изображения совпадают проекции ебер внутреннего призматического отверстия. [c.143]

Вертикальный разрез пазываечся фронтальным, если секу-п ая плоскость нарал.пельпа фронтальной плоскости проекции, i профильным, если секущая плоскость параллельна профиль- 1Й плоскости проекций. [c.70]

В зависимости от положения секущих плоскостей огноси-тельно горизонтальной плоскости проекций ступепчатыс разрезы могут быть горизонтальными, вертикальными (в том числе фронтальными и профильными) и наклонными. На рис. 144 представлен фронтальный ступенчатый разрез, который расположен на месте главного вида. Ступенчатые разрезы дону-ск 1стся располагать на любом месте поля чертежа. [c.75]

На учебных чертежах шкивов дают два изображения а) разрез ПJЮ кo ью, проходящей через ось центрального отвер-С1 ИЯ, на фронтальной плоскости проекций и б) вид на профильную плоскость проекций. Этот вид обязателен в следующих случаях на диске выполнены продолговатые отверстия или Е место диска применены спицы с прямолинейной или криволи- [c.249]

На рис. 404 и 405 приведены соотвегственно рабочие чертежи прижимной планки для прямоугольных направляющих и регулировочной планки для направляющих типа ласточкина хвоста . На чертежах этих деталей выполнено по два изображения, которые полностью выявляют форму и размеры деталей. причем виды слева в обоих случаях представляют собой полные профильные разрезы и служат для выявления формы и размеров поперечных сечений деталей и их отдельных элементов. На чертеже регулировочной планки (см. рис. 405) нанесены справочные размеры для исключения необходимости подсчета их при изготовлении. [c.274]

Урок по черчению на тему: “Виды”

Тема: «ВИДЫ»

Цель: Изучить расположение основных видов на чертеже, научиться правильно располагать их на чертеже.

Задачи:

Образовательная: Повторить сведения о проекциях и способах проецирования. Дать основные понятия о принципах построения основных и дополнительных видов, уметь выбрать главный вид при построении чертежа предмета. Формировать умения выполнять чертежи в необходимом и достаточном количестве видов.

Развивающая: Развитие пространственного мышления, воображения, внимания (моторного, зрительного, слухового), совершенствование его устойчивости и повышение его объема, развитие устной речи и познавательного интереса.

Воспитательная: Воспитывать аккуратность, точность, внимательность при выполнении чертежей и других заданий, положительное отношение к знаниям и доброжелательного отношения и сопереживания успехов и неудач в коллективе. Соблюдать правильную посадку во время работы.

Тип урока: комбинированный.

Методы проведения: тестирование, беседа, объяснение, упражнения, чтение чертежей.
Материальное обеспечение: компьютерный кабинет, модели деталей, карточки-задания, презентация «Построение видов»

Литература:
Ройтман И.А. – Методика преподавания черчения.

Бродский А.М., Фазлулин Э.М., Халдинов В.А. – Инженерная графика

БотвинниковА.Д., Виноградов В.Н., Вышнепольский И.С. – Черчение

Беляева С.Е. – Основы изобразительного искусства и художественного проектирования.

Беляева С.Е., Розанова Е.А. – Спецрисунок и художественная графика
Ход урока.

Организационная часть (0,5 мин)

Просмотр готовности к уроку. Проверка отсутствующих.

Мотивация урока

Тема урока: Виды. На этом уроке мы должны узнать расположение основных видов на чертеже, научиться правильно выбирать положение детали для главного вида, а так же определять необходимое количество видов.

Вы будущие модельеры-конструкторы и ваша специальность очень тесно связана с черчением, так как вам приходится конструировать, а это второй этап создания швейного изделия. Его цель — разработка чертежей деталей и изготовление по ним лекал для последующего раскроя материалов.

Актуализация опорных знаний.

Прежде чем перейти к новой теме повторим изученный ранее материал. 10 студентов пройдут к компьютерам и с помощью теста оценим их знания. Тест по пройденному материалу (прилагается, приложение № 1). Одному студенту предлагаю карточку-задание (приложение № 2). Еще один студент работает у интерактивной доски. А с оставшимися провожу фронтальный опрос.

Задание1: на рис. (вывести на доску) показан процесс проецирования плоского предмета. Задача: 1. назвать указанные элементы проецирования.

2. виды проецирования.

Ответ учащихся – и вывод: в зависимости от направления проецирующих лучей проецирование бывает центральным и параллельным. Если проецирующие лучи выходят из одной точки (центра), проецирование называется центральным. Если проецирующие лучи параллельны друг другу, проецирование называется параллельным. Если при параллельном проецировании проецирующие лучи направлены перпендикулярно плоскости проекций (т. е. под углом 90°), проецирование называется прямоугольным или ортогональным, если не под утлом 90° – косоугольным.

Прямоугольное проецирование является основным. Оно используется для построения чертежей. (Ответ с использованием наглядности)

Задание 2: Демонстрируется схема проецирования детали на три плоскости проекций. Необходимо рассмотреть как проецируется предмет на плоскости проекций и назвать эти плоскости.

Фронтальная плоскость проекций – V (от французского слова фронталь, что означает лицом к зрителю). На фронтальной плоскости проекций мы получаем фронтальную проекцию предмета. По полученной проекции предмета мы сможем судит лишь о 2 измерениях предмета – высоте и длине.

Горизонтальная плоскость проекций – Н, она всегда расположена под углом 90 к фронтальной плоскости (V). Плоскости V и Н пересекаются по оси Х, вокруг которой плоскость Н поворачивается до совмещения с плоскостью V. На горизонтальной плоскости проекций мы получаем горизонтальную проекцию предмета. Фронтальная и горизонтальная проекция предмета располагаются в проекционной связи. На полученной проекции предмета проставляются размеры длины и ширины детали.

Третью плоскость проекций располагают перпендикулярно плоскостям проекций: фронтальной и горизонтальной. Её называют профильной – W, а полученную на ней проекцию – профильной проекцией предмета ( от французского слова профиль, что означает вид сбоку). В пересечении с плоскостью Н она образует осьY, а с плоскостью V – ось Z.

Для получения чертежа предмета плоскость W поворачиваем на 90 вправо, а Н – на 90 вниз. Полученный таким образом чертеж содержит три прямоугольные проекции предмета: фронтальную, горизонтальную и профильную. Оси проекций и проецирующие лучи на чертеже не показывают. На профильной проекции предмета проставляются размеры высоты и ширины.

IV. Формирование новых знаний.

Чертеж представляет собой графическое изображение видимых и невидимых поверхностей предмета, которое получают прямоугольным (ортогональным) проецированием его на шесть граней куба при условии, что предмет расположен между наблюдателем и соответствующей гранью куба

(рис. а). При этом грани куба принимают за основные плоскости проекций: фронтальную 1, горизонтальную 2, профильную 3 и параллельные им плоскости 4. 5, 6. Для получения чертежа основные плоскости с полученными на них изображениями совмещают в одну плоскость с фронтальной плоскостью проекций (рис. б).

Согласно ГОСТ 2305—68* изображения на чертежах в зависимости от их содержания называют видами, разрезами и сечениями.

На технических чертежах, проекции на плоскостях V, Н, W называют видами.
Вид – это изображение обращенной к наблюдателю видимой части поверхности предмета.

Изображение на фронтальной плоскости проекций называется видом спереди. Это изображение принимается на чертеже за главное. Поэтому такой вид еще называют главным.

Изображение на горизонтальной плоскости проекций называется видом сверху.

Изображение на профильной плоскости проекций называется видом слева.

Кроме этих видов для изображения предмета могут применяться виды справа, снизу и сзади.

Вид сверху располагается под главным видом, а справа главного вида и на одной с ним высоте – вид слева.

На видах можно показывать невидимые части предмета с помощью штриховых линий.

В зависимости от геометрической формы предмета он может быть представлен одним, двумя или тремя видами. При построении видов нельзя допускать ошибки нарушения проекционной связи и расположения изображений.

Демонстрируется изображение предметов, имеющих одинаковые проекции.
Если на чертеже есть одинаково изображаемые виды, то эти изображения являются нецелесообразными, нерациональными.

Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней (главный вид) давало наиболее ясное представление о форме и размерах предмета.

Детали, находящиеся при работе в различных положениях, вычерчивают на главном виде в положении, которое преобладает в процессе изготовления. Поэтому такие детали, как валы, оси, шпиндели, шкивы, штифты и другие, имеющие цилиндрическую или коническую форму и обрабатываемые на токарных станках в горизонтальном положении, изображают с горизонтально расположенной осью.

Корпусные детали (кронштейны, передние и задние бабки станков, корпуса редукторов, насосов, вентилей) на главном виде показывают в рабочем положении, т. е. положении, которое деталь занимает при эксплуатации.
Предмет располагают так, чтобы на чертеже большая часть его элементов изображалась как видимая. Компоновка чертежа (или композиция чертежа) выражается в гармоничном сочетании отдельных элементов изображения в выбранном масштабе с заданным форматом бумаги. Компоновкой чертежа также называется размещение изображений, размеров и надписей на поле чертежа (т.е. внутри рамки).

Начинающие чертежники строят чертеж, как правило, без учета площади листа бумаги. В итоге чертеж либо не помещается в отведенном ему поле, либо занимает только его часть.

Поскольку мы воспринимаем изображение не само по себе, не изолированно, а вместе с листом, на котором оно расположено, то между величинами изображения и листа должна существовать определенная пропорциональная зависимость, или, как говорят художники, композиционное равновесие.

Простейший способ достижения равновесия в чертеже — это равномерное распределение проекций (но не за счет нарушения проекционной связи!). Из рисунка 1 легко понять суть этого требования.

Рис.1 Компоновка проекций на чертеже

Но здесь могут быть и неожиданности. На рисунке 2 проекция валика размещена строго посередине листа. Несмотря на это, изображение кажется сдвинутым вниз.

Рис.2 Деталь на чертеже кажется

V. Формирование умений и навыков в ходе выполнения графического задания

Упражнение о количестве видов на чертеже. Выбрав положение для главного вида, определяют необходимое число изображений, которое должно быть минимальным, но достаточным, чтобы обеспечить полное выявление формы предмета.

Какие чертежи выполнены более рационально

3)Тест на закрепление знаний.

VI. Подведение итогов урока, выставление оценок.

VII. Домашнее задание.

Обратить внимание на понятия и определения.
Составить из 3 спичечных коробков модель и выполнить в тетради ее чертеж .

Приложение

Приложение №1

Тест (Проецирование, виды проецирования)

Предмет:

Инженерная графика

№

Вопрос

Вариант№1

Вариант№2

Вариант№3

Правильные ответы

Как называются основные плоскости проекций и как они обозначаются

вертикальная V, горизонтальная H, профильная W

фронтальная V, горизонтальная H, профильная W

фронтальная V, горизонтальная H, перпендикулярная W

Как называется набор инструментов в футляре

готовальня

набор циркулей

комплект

Кого считают творцом начертательной геометрии-науки об изображении предметов

Леонардо да Винчи

Гаспар Монж

Петр I

Что обозначает слово “проекция”?

изображение на плоскости

бросание вперед

мысленный процесс

Сокращение ГОСТ

организация

название машины

стандарт

В виде какой фигуры спроецируется цилиндр на фронтальную плоскость проекций, если его ось вращения перпендикулярна горизонтальной плоскости, а высота равна диаметру

круг

квадрат

прямоугольник

Какой способ проецирования используют при построении чертежей

косоугольное проецирование

центральное

проецирование

прямоугольное проецирование

Какие грани изображаются на проекции без искажения

расположенные параллельно плоскости проекции

расположенные под углом к плоскости проекции

расположенные перпендикулярно плоскости проекции

Мысленный процесс построения изображений пространственных предметов на плоскости

проекция

проецирование

изображение на плоскости

Как называется плоскость на которой получается проекция

горизонтальная плоскость

плоскость проекций

профильная W

Как называется проецирование, если проецирующие лучи выходят из одной точки

центральным

косоугольным

параллельным

Перпендикуляр – это угол

100

Как называется прямая с помощью которой предмет проецируется на плоскость

сплошная тонкая

вектор

проецирующий луч

Если проецирующие лучи параллельны друг другу, проецирование называется

ортогональным

параллельным

косоугольным

Плоскость, расположенную перпендикулярно взгляду называют

фронтальной

горизонтальной

профильной

Если при параллельном проецировании проецирующие лучи направлены перпендикулярно плоскости проекций, проецирование называется

косоугольным или ортогональным

параллельным или ортогональным

прямоугольным или ортогональным

Фронтальная плоскость проекций обозначается латинской буквой

Если при параллельном проецировании проецирующие лучи направлены не под углом 90, проецирование называется

центральным

косоугольным

ортогональным

Толщину предмета обозначают знаком

Параллельные проекции можно рассматривать как частный случай центральных проекций

нет

верны оба ответа

да

О каких размерах предмета можно судить на фронтальной проекции

о 2 измерениях предмета – высоте и толщине

о измерениях предмета – высоте, длине, ширине

о 2 измерениях предмета – высоте и длине

Плоскость проекций расположена под углом 90 к фронтальной плоскости и пересекается по оси X

фронтальная

профильная

горизонтальная

Горизонтальная плоскость проекций обозначается латинской буквой

Нужно ли показывать на чертеже – границы плоскостей проекций, проецирующие лучи и ось

нет

да

верны оба ответа

О каких размерах предмета можно судить на горизонтальной проекции

о 2 измерениях предмета – высоте и длине

о 2 измерениях предмета –длине и ширине

о 2 измерениях предмета – высоте и толщине

Поворачивается ли плоскость Н до совмещения с плоскостью V

верны оба ответа

нет

да

Плоскость проекций расположенная перпендикулярно плоскостям проекций: фронтальной и горизонтальной называется

горизонтальная

фронтальная

профильная

Профильная плоскость проекций обозначается латинской буквой

Лучи перпендикулярны W и направляются слева получается

фронтальная плоскость проекций

профильная плоскость проекций

горизонтальная плоскость проекций

Чертеж, состоящий из нескольких прямоугольных проекций, называют

аксонометрией

чертежом в системе прямоугольных проекций

чертеж предмета

Приложение №2

Карточка-задание

Фронтальное решение упражнения: вставить в определения пропущенные слова (2 мин).

1) Фронтальной плоскостью проекций называется плоскость, расположенная ____________ и под углом __________ к лучу зрения.

2) Фронтальная плоскость проекций обозначается буквой __________.

3) Грани предмета располагают _________________ фронтальной плоскости проекций.

4) По фронтальной плоскости проекции судят о 2-х размерах предмета:

_________________ и ____________________.

5) Толщину предмета обозначают знаком _____.

Тесты по Черчению 100 вопросов

100 вопросов для проведения ВОУД по черчению в 9 классе

1. Относительно толщины какой линии задаются толщины всех других линий чертежа?

+а ) основной сплошной толстой в) основной сплошной тонкой с) штриховой d) штрихпунктирной е) центровой

2. К прерывистым линиям относятся:

а)тонкая + в) штриховая с) штрихпунктирная d) линия сечений e) толстая

3. Толщина штриховой линии равна

а) s/2 в) s/3 +с) s/2…s/3 d)s/4 e) s/ 3…S/4

4. Толщина сплошной основной линии:

а) 0,6 мм +в) 0,5…1,4 мм с) 1,5 мм d) 0,7 мм е) 1,2 мм

5. Рамку основной надписи на чертеже выполняют

а) основной тонкой линией +в) основной толстой линией с) любой линией d) штрихпунктирной е) разомкнутой

6. Линия основная сплошная толстая предназначена для вычерчивания линий:

+а) видимого контура в) невидимого контура с) осевых линий d) линий сечений е) центровых линий

7. Штрих пунктирная тонкая линия предназначена для вычерчивания линий

а) видимого контура в) невидимого контура +с) осевых линий d) линий сечений е) замкнутого круга

8.Номер шрифта является:

а) шириной буквы +в) высотой прописной буквы с) высотой строчной буквы d) толщиной обводки е) шириной заглавной буквы

9. Предмет имеет:

а) 1 вид в)2 вида, +с) 3 вида, d) 6 видов, е) любое количество видов.

10. Буквой R на чертеже обозначается:

а) расстояние между любыми двумя точками окружности в) расстояние между двумя наиболее удаленными противоположными точками окружности +с) расстояние от центра окружности до точки на ней d) расстояние между точкой и центром е) расстояние между любыми двумя точками окружности.

11. Сопряжением называется:

а) переход одной кривой линии в другую в) переход одной линии в другую +с) плавный переход одной линии в другую d) переход одной линии в окружность е) плавный переход окружности в линию.

12. Сопряжение бывает:

+а) внешним в) внутренним с) смешанным d) наложенным е) упрощенным

13. Какой формат принят за единицу измерения других форматов?

+а) А0 в) А1 с) А4 d) А2 е) А 3

14. Где на листе формата принято размещать основную надпись?

а) в левом нижнем углу +в)в правом нижнем углу с) в правом верхнем углу d) по центру е) в левом верхнем углу.

15. Масштабом называется:

а) расстояние между двумя точками на плоскости в) пропорциональное уменьшение размеров предмета на чертеже +с) отношение линейных размеров изображения к линейным размерам объекта d) расстояние между двумя точками в разных плоскостях е) пропорциональное увеличение размеров предмета на чертеже

16. ГОСТ 2.302—68 не допускает масштаб:

а)1:1 +в) 1:3 с) 2,5:1 d) 1:1000 е) 1: 8

17. Чертежный шрифт бывает:

а) прямой +в) наклонный с) косоугольный d) центральный е) вытянутый

18. При прямоугольном проецировании любой объект имеет:

а) 1 вид в) 2 вида +с) 3 вида d) 6 видов е) любое количество видов.

19. На чертеже все проекции выполняют:

+а) в проекционной связи б) без проекционной связи с) произвольно d) прямолинейно е) под любым углом

20. На фронтальной плоскости изображается:

а) профильный вид в) вид сверху с) вид справа +d) вид главный е) вид сзади

21. ИНСТРУМЕНТЫ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РАБОТЫ С ТУШЬЮ:
а) циркуль; в) кронциркуль; +с) рейсфедер; d)карандаш е) рейсшина

22. ОБОРУДОВАНИЕ ДЛЯ ОРГАНИЗАЦИИ РАБОЧЕГО МЕСТА ЧЕРТЕЖНИКА:
а) папка для рисования; в) чертежная доска; +с) рейсшина d) конструктор е)чертежный стол.

23. КАКОЕ ОБОЗНАЧЕНИЕ ТВЕРДОСТИ КАРАНДАША ВСТРЕЧАЕТСЯ:
а) ТМ в) НВ с) СП +d) 2Т е) 2В

24. В ГОТОВАЛЬНЮ ВХОДЯТ:
+а) циркуль; в) лекало; с) рейсфедер d) транспортир е) измеритель

25. КАКОЕ ИЗ СЛОВ НЕ ЯВЛЯЕТСЯ НАЗВАНИЕМ ЧЕРТЕЖНОГО ИНСТРУМЕНТА?
+ а) треугольник в) транспортир с) лекало d) циркуль е) линейка

26. Линия основная сплошная толстая предназначена для вычерчивания линий:
+ а) видимого контура, в) невидимого контура, с) осевых линий d) центровых е) продольных

27. На профильной плоскости изображается:
а). главный вид, в) вид сверху, с) вид справа, +d) вид слева, е) вид с боку.

28. Изображение отдельного ограниченного места поверхности предмета называется
а) главным видом, в) видом сзади, +с) видом местным, d) видом слева, е) общим видом.

29. Невидимый контур детали на чертеже выполняется:
+а) штриховыми линиями, в) штрих пунктирными тонкими линиями, с) основной сплошной толстой,
d) невидимой линией е)волнистой

30. Проекцией точки на плоскости называется:
а) произвольно взятая точка плоскости, +в) отображение точки пространства на плоскости с) произвольная точка вне плоскости d) проецирующий луч е) произвольно спроецированная точка.

31. Проецирующая прямая – это:
а) прямая, проведенная через точку пространства, +в) прямая, соединяющая точку пространства с ее проекцией с) процесс построения проекций d) процесс построения наглядных изображений е) проекция прямой на плоскости.

32. Центральным проецированием называется проецирование, при котором:
а) проецирующие прямые параллельны друг другу, в) проецирующие прямые параллельны друг другу и наклонены к плоскости проекций под углом отличным от 90, +с) проецирующие лучи исходят из одной точки d)проецирующие прямые непараллельные друг другу е) центральные косоугольные проекции.

33. Прямоугольное проецирование – это одна из разновидностей
а)центрального проецирования, в) косоугольного проецирования, +с) параллельного проецирования d)сплошного проецирования е) непараллельного проецирования.

34. За основное проецирование принято:
а) параллельное, в) косоугольное, с) центральное, +d) прямоугольное е)угловое

35. Проецировать всегда необходимо:
а) на одну плоскость; в) на две плоскости; с) на три плоскости ; +d) все зависит от особенности строения детали е) на четыре плоскости.

36 Назовите плоскость V:

а) профильная; в) горизонтальная; +с) фронтальная d) прямоугольная е) косоугольная

37. Главным видом принято считать:
а) вид сбоку; +в) вид спереди; с) вид сверху d) вид снизу е) вид слева

38. Вид сбоку выполняется на чертеже:
а) с левой стороны от вида спереди; +в) с правой стороны от вида спереди; с) рядом с видом сверху d) снизу от вида спереди е) сверху от вида спереди

39. Виды на чертеже располагаются:
а) свободно без правил; +в) в проекционной связи; с) когда как, d) все зависит от размера листа е) в любом свободном месте

40. Что чертят сплошной толстой основной линией?
а) выносные линии; в) размерные линии; +с) рамку и основную надпись; d) видимый контур детали е)невидимый контур детали

41. Штриховая линия имеет толщину:
+а) от S/3 до S/2 в) S/4 с) S/5 d) S/6 е) S/8

42. Линию обрыва показывает:
а) штрихпунктирной линией ;в) сплошной тонкой; +с) сплошной волнистой. d) разомкнутой е) ломаной

43. Промежутки между штрихами у штрихпунктирной линии:
+а) 1-2 мм; в) 7-10 мм; с) 3-5 мм d) 8 мм е) 10 мм

44. Какие размеры имеет лист формата А4:
+а) 297х210; в) 140х270; с) 190х297 d) 254х210 е) 150х295

45. Разомкнутая линия-это:
а ) линия обрыва; в) линия сгиба с) линия невидимого контура d) центровая линия +е) линия сечений

46. Чем определяется размер шрифта?
+а) высотой буквы в) номером шрифта с) шириной буквы d) номером буквы е)длиной строки

47. Какая ширина принята для волнистой линии в зависимости от толщины основной сплошной линии:
+а) от S/2 до S/3; в) S/4; с) S/3 d) S

48. Какая ширина принята для штрихпунктирной линии в зависимости от толщины основной сплошной линии:
а) S1 ; в) S/4; с) S/3 d) S/5 +е)от S/2 до S/3

49. Какие размеры измеряются во фронтальной плоскости проекций:

а)Длина-ширина +в)Длина-высота с) Ширина-высота d) Высота-длина е)ширина

50. Какая линия применяется для нанесения выносных и размерных линий:

а) Штриховая в) Штрихпунктирная +с) Сплошная тонкая d) Волнистая

51. Какая плоскость проекций соответствует виду сверху:

+а)горизонтальная в)фронтальная с)профильная d)секущая плоскость

52. Проекции пирамиды:

а) окружность + треугольник +в) треугольник + любой многоугольник с) прямоугольник + круг

d)два прямоугольника е)два косоугольника

53. Эскиз-это:

+а) чертеж детали, выполненный от руки и позволяющий изготовить деталь в) объемное изображение детали; с) чертеж, содержащий габаритные размеры детали d) Чертеж детали, содержащий, необходимую информацию об объекте е)правильно выполненный чертеж

54. Плоскость расположенная перед зрителем:

а)горизонтальная в) секущая плоскость с) профильная +d) фронтальная е) косоугольная

55. Какие оси определяют профильную плоскость проекций:

а) Х-Y в) Z—X + с)Z—Yd) O—X е) Х-Н

56. Проецирование – это:

А) Способ получения чертежа +в) Процесс построения проекций с) Процесс выполнения чертежа d) Процесс построения наглядных изображений е) процесс выполнения линий

57. Что измеряют в горизонтальной плоскости проекций:

А) длину-высоту +в) длину-ширину с) ширину-высоту d) высоту-длину-ширину е) высоту

58. На пересечении каких линий должен находиться центр окружности

а) штриховой в) ломаной с) сплошной тонкой d) волнистой +е) штрих- пунктирной

59. Какой метод проецирования принят за основной:

а) косоугольное проецирование в) центральное проецирование

+с) прямоугольное проецирование (ортогональное) d) американская система проецирования е) простое проецирование.

60. Что называется сопряжением:

а) отрезок прямой по которой пересекаются грани +в) плавный переход одной линии в другую с) точка пересечения вспомогательных линий , равноудаленных от сторон d) точки пересечения перпендикуляров, опущенных на отрезки прямых из центра «О» е) точка пересечения двух прямых

61. Что обозначают знаком «S 2»

а) вид покрытия поверхности изделия в) размер фаски +с) толщину изделия е) размер детали

d) Простановка справочных размеров е) глубину изделия

62. Какими осями определяется фронтальная плоскость проекций:

а) Х-У в) Z—Y +с) Z—X d) O—X е) Х-Х

63. Какой из карандашей самый твердый:

А)ТМ в) 6В с)Т +d)2Н е)2М

64. Правильный вариант затачивания карандаша:

+а)в)с)d)

65. Определите неверный размер шрифта:

а) 2,5 в) 3, 5 +с) 5,5 d) 10 е) 14

66. Какую длину имеют штрихи штриховой линии:

а)5…30 мм. +в) 2…8 мм. с) 4…6 мм. d) 3..5 мм. е) 5…6

67. При соединении части вида и части разреза границей является…

+а) ось симметрии в) волнистая линия с) основная линия d) штриховая линия е) пунктирная линия

68. Где правильно проставлен размер дуги окружности:

а) в) +с) d)

69. Как называется точка «О»

а) Вершина в) Центр сопряжения +с) Точка сопряжения d) Радиус сопряжения е) точка схода

70. Какие оси относятся к прямоугольной изометрической проекции:

+а) в) с) d)

71. Какой вид называют местным:

+а) Изображение отдельного ограниченного места видимой поверхности предмета в) Изображение обращенной к наблюдателю видимой поверхности предмета с) Вид размещаемый на месте фронтальной проекции d) Вид размещаемый на месте горизонтальной проекции

72. На каком рисунке диаметр окружности нанесен правильно:

а) в) с) d) +е)

73. Кем были заложены основы изобразительной системы современного чертежа:

+а) И.П..Кулибин в) Гаспар Монж с) Петр 1 d) Леонардо да Винчи е) Д.И. Менделеев

74. Определите правильное обозначение секущей плоскости и направление взгляда:

а) +в) с) d) е)

75. Если размер шрифта №10, то чему равна высота строчных букв:

а) 5 в) 7 +с) 10 d) 14 е) 12

76. На каком чертеже размеры проставлены в соответствии с требованием ГОСТа:

+а) в) с) d) е)

77. Проекция, у которой размер по оси «у» сокращается в два раза:

а) прямоугольная изометрическая проекция +в) косоугольная фронтальная проекция

с) косоугольная горизонтальная изометрическая проекция d) тригонометрическая проекция е)центральная проекция

78. Какой размер детали определяет ось Z :

а) длина в) ширина +с)высота d) диаметр е) радиус

79. Какими осями образована горизонтальная плоскость проекций:

А) Y Z в) XZ c) W Y +d) XY e) Н

80. На какой плоскости проекций можно увидеть деталь сбоку:

+а) W в) V c) WH d) F e)H

81. Какой плоскости проекций соответствует вид спереди:

а) Н в) W +c) V d) WE е) F

82. Какая плоскость образована осями ХZ:

А) горизонтальная +в) фронтальная с) профильная d) прямолинейная е) внешняя

83. Какими осями образована профильная плоскость проекций:

+а) ZY в) YH c) YX d) XZ е ) X0

84. Цилиндр-это:

+А) геометрическое тело в) геометрическая фигура с) геометрическая форма d ) геометрический предмет е) сочетание двух окружностей

85. Что лежит в основании конуса:

а) треугольник в) прямоугольник с) окружность +d) пятиугольник е) овал

86. Что лежит в основании шестигранной призмы:

а) прямоугольник в) овал +с) шестиугольник d) пятиугольник е) квадрат

87. Деление окружности на 5 равных частей можно выполнить при помощи:

+а) транспортира в) угольника с) линейки d)циркуля е) лекала

88. Деление окружности на 4 равных части можно выполнить при помощи:

а) лекала +в) угольника с) линейки d)циркуля е) транспортира

89. Деление окружности на 6 равных частей можно выполнить при помощи:

а) угольника в) транспортира с) линейки +d)циркуля е) лекала

90. Деление окружности на 3 равные части можно выполнить при помощи:

а) линейки +в)циркуля с) транспортира d) лекала е) угольника

91. Какую проекцию относят к Аксонометрической:

А) прямоугольную в) фронтальную +с) прямоугольную изометрическую d) косоугольную е) центральную

92. Косоугольная фронтальная диметрическая проекция относится :

+а) к аксонометрической проекции в) к прямоугольной проекции с) к линейной проекции d) к косоугольной проекции

е) к центральной

93. Изометрической проекцией окружности является:

+а) эллипс в) овал с) круг d) кривая е) дуга

94. Овал –это:

а) вытянутая окружность +в) замкнутая кривая с) прерывистая прямая d) дугообразная форма е) цилиндр

95. Сечение –это:

а) фрагмент в) предмет с) плоскость +d) фигура е) деление

96. Сечения бывают:

а) правильные в) сложные +с) вынесенные d) кривые е) замкнутые

97. Сечения обозначаются линией:

а) прямой +в) разомкнутой с) сплошной d) тонкой е) пунктирной

98. Сечения изображаются:

+а) штриховкой в) полосой с) наклонной d) кривой е) зигзагом

99. Вынесенные сечения выполняются :

а) в пространстве в) на плоскости +с) в любом свободном месте от чертежа d) под чертежом е) над чертежом

100. Разрез –это:

+а) изображение предмета в) изображение фрагмента с) изображение фигуры d) изображение детали е) изображение сечения

ключи к ответам

а	51	а
2	в	52	в
3	с	53	а
4	в	54	d
5	в	55	с
6	а	56	в
7	с	57	в
8	в	58	е
9	с	59	с
10	с	60	в
11	с	61	с
12	а	62	с
13	а	63	d
14	в	64	а
15	с	65	с
16	в	66	в
17	в	67	а
18	с	68	с
19	а	69	с
20	d	70	а
21	с	71	а
22	с	72	е
23	d	73	а
24	а	74	в
25	а	75	с
26	а	76	а
27	d	77	в
28	с	78	с
29	а	79	d
30	в	80	а
31	в	81	с
32	с	82	в
33	с	83	а
34	d	84	а
35	d	85	d
36	с	86	с
37	в	87	а
38	в	88	в
39	в	89	d
40	с	90	в
41	а	91	с
42	с	92	а
43	а	93	а
44	а	94	в
45	е	95	d
46	а	96	с
47	а	97	в
48	е	98	а
49	в	99	с
50	с	100	а

Мы не можем найти эту страницу

(* {{l10n_strings. REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}
{{l10n_strings.DRAG_TEXT_HELP}}
{{l10n_strings.ЯЗЫК}} {{$ select.selected.display}}
{{article.content_lang.display}}
{{l10n_strings.AUTHOR}}
{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings. CREATE_A_COLLECTION_ERROR}}
Мы не можем найти эту страницу
(* {{l10n_strings.REQUIRED_FIELD}})
{{l10n_strings.CREATE_NEW_COLLECTION}} *
{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}
{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.ТОВАРЫ}} {{l10n_strings.DRAG_TEXT}}
{{l10n_strings.DRAG_TEXT_HELP}}
{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}
{{article.content_lang.display}}
{{l10n_strings.AUTHOR}}
{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$ select.selected.display}} {{l10n_strings. CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}
Как нарисовать женское лицо (вид сбоку)
Не удается нарисовать женское лицо из профиля? Это руководство дает вам отличный способ попрактиковаться в правильных пропорциях и, в конечном итоге, научиться рисовать быстрые наброски.
Следуйте моему способу рисования 2-3 раза, а затем попробуйте несколько быстрых набросков без линейки. Вы поразитесь своим уровнем улучшения всего после нескольких тренировок!
Инструменты:
Примечание: Не забывайте использовать карандаш HB с минимальным давлением на каждом этапе, чтобы вы могли легко стереть контуры, когда закончите рисовать.
Шаг 1. Нарисуйте овал
Нарисуйте овал и линию внизу.Линия должна располагаться на расстоянии немногим более половины вертикального диаметра овала от овала.
Другими словами, немного больше вертикального радиуса овала.
Шаг 2: Контур лица
Соедините овал с горизонтальной линией, чтобы завершить форму головы. Затем проведите длинную прямую линию посередине овала.
Пока не беспокойтесь о формировании челюсти или подбородка. Это всего лишь приблизительные рекомендации!
Шаг 3. Создайте линейку
Используйте длину головы, чтобы сделать линейку сбоку вашего рисунка.Не приближайте его слишком близко к лицу, потому что вы хотите освободить место для носа.
Разделите линейку на 8 равных промежутков и используйте прямой край, чтобы провести линии от каждой отметки через голову. Не забывайте, что ваши строки должны быть светлыми. Позже будет больно стирать.
Шаг 4: Бровь, лоб и верхняя часть головы
Теперь, когда мы закончили с указаниями, приступим к рисованию верхней части головы. Там, где ЦЕНТРАЛЬНАЯ ЛИНИЯ встречается с лицом, нарисуйте неглубокую кривую.Я стараюсь избегать глубокого изгиба, потому что не хочу уделять слишком много внимания области надбровных дуг. Просто стараюсь, чтобы он выглядел мягким и утонченным.
Как только это будет сделано, нарисуйте небольшую бугорку на брови, а затем используйте овал в качестве ориентировочного ориентира, чтобы нарисовать лоб и остальную часть верхней части головы.
Шаг 5: Нос
Если вы не читали мой учебник по носу, сначала перейдите сюда. Я предпочитаю рисовать нос без кругов, но вы можете использовать эту технику, если хотите.
Мне нравится рисовать носы средней длины, держа кончик носа под линией 1. Угол наклона носа зависит от лица, которое я рисую, но я обычно рисую их под углом 50 градусов.
Шаг 6: Рот
От основания носа сформируйте естественный изгиб, который спускается вниз по линии 2 и возвращается к лицу, создавая полную верхнюю губу. Угол рта не должен выходить слишком далеко за ноздрю.
Затем нарисуйте нижнюю губу, которая должна быть выше линии 3.
Когда вы закончите, проверьте, достаточно ли места для подбородка или его слишком много. Отрегулируйте губы соответствующим образом, чтобы подготовиться к следующему шагу.
Шаг 7: подбородок и линия подбородка
Имейте в виду, что подбородок и линия подбородка не обязательно должны точно соответствовать форме головы / лица.
Вытяните линию подбородка за вертикальную линию, идущую по центру лица. Рисуя женщин, я стараюсь сделать линию подбородка мягкой или округлой, менее угловатой.
Шаг 8: Шея
Нарисуйте переднюю и заднюю части шеи. Избегайте рисования шеи вертикальными линиями. Также старайтесь избегать использования прямых линий, так как это будет выглядеть очень неестественно.
Шаг 9: Глаз и бровь
Чтобы определить, где разместить глаз, проведите вертикальную линию от угла губы до ЦЕНТРАЛЬНОЙ ЛИНИИ. Глаз должен быть нарисован там, где встречаются эти две линии. Если вы хотите получить более подробную информацию о рисовании глаза сбоку, посетите этот урок.
Следуйте общей форме глаза, чтобы сформировать бровь. Держите бровь ниже линии C для расслабленного взгляда. Для более удивленного выражения нарисуйте брови немного выше и растяните глаз вместе с ними.
Шаг 10: Ухо
От линии подбородка нарисуйте контур уха. Этот контур может быть примерно от ЦЕНТРАЛЬНОЙ ЛИНИИ до Линии 2.
Научитесь рисовать уши
Шаг 11: Волосы
Нарисуйте линию роста волос на лбу, начиная с линий A и B.Когда вы рисуете волосы на бакенбардах (волосы между ухом и щекой), делайте линии более светлыми, потому что у женщин бакенбарды очень редкие. Не забудьте придать волосам объем. Подробнее об этом читайте в моем руководстве по прическе.
Довольны тем, как выглядит ваш рисунок? Вытащите ластик и получайте удовольствие, стирая свои инструкции! Чтобы сэкономить время, я предпочитаю использовать электрический ластик, а затем ластик с растиранием, чтобы прорезать эти узкие места или перекрывающиеся линии.
Эксперимент с рисованием множества уникальных лиц
Когда вам будет удобно, попробуйте нарисовать несколько лиц без линейки сбоку.Приведенные ниже примеры содержат очень приблизительные рекомендации. На самом деле, если вы присмотритесь, вы увидите, насколько они небрежны. Как только вы освоите это, вы сможете рисовать реалистичные и уникальные женские лица по своему желанию!
Моя задача для вас – заполнить всю страницу вашего альбом для рисования рядами лиц. Сделайте их маленькими, чтобы вы могли вместить столько, сколько сможете (на самом деле мне сложнее рисовать лица в большом масштабе). Чтобы освоиться, может потребоваться 5 или более попыток. Если вы заполнили всю страницу, но лица у вас не совсем правильные, вернитесь и следуйте этому руководству еще раз.

Нравится мой стиль преподавания и вы хотите сделать запрос? Напишите мне комментарий ниже, и я посмотрю, что я могу для вас сделать 🙂
А пока желаю вам удачи, и я скоро снова увижу вас с еще одним замечательным уроком!
Хотите больше похожих руководств?
Как закрасить лицо
НОВИНКА: рисовать женские лица спереди
Часть 3: рисование лиц с 3/4 вида
Часть 2: рисование лиц сбоку

Часть 1: Рисование лиц из вида спереди
Если вам нравятся уроки RapidFireArt и вы хотите поддержать то, что я делаю, загляните на мою страницу Patreon, где вы можете поддерживать RFA и при этом получать крутые награды время!
Дарлин создала RFA в 2013 году с целью поделиться простыми, но подробными уроками рисования с другими художниками во всемирной паутине.Она художник-самоучка карандашного портрета и ютубер.
Как рисовать голову и лицо – Руководство по рисованию в стиле аниме, вид сбоку
Рисовать головы сложно, есть много видов, с которыми нужно работать. Обычно люди начинают учиться сначала рисовать вид спереди, затем вид сбоку или 3/4 вида. Вид сбоку может сильно отличаться от вида спереди, и вам может казаться, что он полностью отличается от изображения вида спереди. Однако, как только вы установите правильные инструкции, нарисовать его будет довольно просто!
Если вам интересно научиться рисовать аниме-голову спереди, я написал об этом здесь.
В этом посте я покажу вам, как вы можете настроить правила рисования головы в стиле аниме на виде сбоку. Я кратко расскажу, как можно изменить пропорции, чтобы нарисовать аниме-голову, которая намного симпатичнее, в стиле чиби.
Руководство по строительству, вид сбоку головы аниме
Давайте приступим к делу! Обратите внимание, что именно так я создаю руководящие принципы для своих рисунков. У разных художников будут разные способы построения своих руководств, некоторые могут просто от руки все!
Сначала, как обычно, нарисуйте круг.Затем проведите вертикальную линию по левой или правой стороне круга, туда, куда будет обращена голова. Теперь решите, где вы хотите разместить нижнюю часть подбородка для головы. Если вы рисуете более зрелую голову, подбородок будет длиннее; если вы рисуете человека помоложе, подбородок должен быть короче. в этом примере я рисую молодую женщину, поэтому подбородок довольно короткий.
Затем проведите горизонтальную линию посередине головы (между макушкой головы и нижней частью подбородка.На этой линии верхняя часть глаза будет
.
Проведите еще одну горизонтальную линию между верхней частью глаз и нижней частью подбородка, эта линия предназначена для нижней части носа.
Слегка проведите горизонтальную линию к лицу от вертикальной линии, эта линия должна пересекать нижнюю линию подбородка и глаз. Добавьте небольшую внутреннюю дугу вокруг глаз. Пересечение линии нижней части подбородка и вертикальной линии будет там, где соприкасается кончик подбородка.
Там, где находится верхняя часть глаз, нарисуйте небольшое углубление внутрь головы.
От нижней части подбородка нарисуйте линию под углом примерно наружу, как показано на изображении ниже. Используйте указатель, чтобы добавить нос. Соедините нижнюю часть дипа с кончиком носа. Кончик носа касается направляющей. Нижняя часть носа касается направляющей нижней части носа. Форма носа и угол наклона ориентира могут варьироваться в зависимости от возраста, пола, ваших предпочтений и т. Д.
Добавьте еще одну горизонтальную линию между нижней частью носа и подбородком, это ориентир для того, где разместить рот. Рот должен быть немного выше этой отметки. При добавлении формы рта убедитесь, что только кончики верхней и нижней губ касаются наклонной направляющей.
От нижней части рта до подбородка есть небольшой изгиб внутрь.
Теперь у вас есть основная форма головы! Пора приступить к уточнению и добавлению деталей.
Добавьте глаз, верхняя часть глаза должна быть вокруг линии, которую мы сделали ранее для середины головы.
Проведите еще одну вертикальную линию по центру круга, это будет ориентир для размещения уха. Ухо находится примерно между бровями и нижней частью носа.
Наконец, добавьте волосы и шею, вы нарисовали вид сбоку головы аниме! Учтите, что у волос есть объем. Я оставила пространство между волосами и головой. Что касается шеи, она не идет вертикально вниз, а наклонена.
Не забывайте стирать перекрывающиеся линии! Я также немного наклонил подбородок.
Руководства по головам, вид сбоку в стиле чиби
У симпатичных голов в стиле чиби область под глазами будет намного короче, а черты лица будут более округлыми, а значит, более симпатичными. Глаза тоже должны быть больше. Для справки ниже приведены некоторые пины из Pinterest. В будущем я буду делать более подробные уроки о том, как рисовать головы в стиле чиби.
Надеюсь, вам понравился этот пост и он был вам полезен. Не стесняйтесь оставлять комментарии или задавать вопросы внизу. Если вы купите что-либо по предоставленным мною партнерским ссылкам, я получу небольшую комиссию (без каких-либо дополнительных затрат!), Которая поможет мне продолжать писать сообщения в блогах и учебные пособия, связанные с искусством, наподобие этого.
Вас также может заинтересовать:
Предлагаю арт-комиссии! Посмотрите мои цены, нажав здесь
Поддержите меня на Ko-fi! Ваши пожертвования и поддержка очень много значат для меня, и это помогает мне продолжать делать то, что я делаю!
Для сторонников ежемесячно, независимо от того, насколько маленьким будет их количество:
Загрузка одного произведения искусства в высоком разрешении
Примите участие в опросах
Еще
скоро появятся!
Нравится мои работы? Вы можете получить их в виде принтов, наклеек или значков в моем магазине Etsy!
Подписывайтесь на меня в Instagram или Twitter, чтобы увидеть больше моих работ!
Простых советов для рисования глаз
Глаза – одна из самых важных черт персонажа, но их трудно нарисовать. Не волнуйтесь, я научу вас рисовать глаза для начинающих. Изучите технику «маски для глаз», которая поможет вам создавать правдоподобные выражения лица!
Расположение глаз
На среднем реалистичном лице взрослого человека глаза находятся посередине лица. Обычно ученики сидят на средней линии.
Глаза – хороший инструмент для измерения пропорций лица. На виде спереди глаза находятся на расстоянии одного глаза друг от друга и на один глаз от края.Из-за челки или бакенбардов расстояние может казаться меньше.
Не беспокойтесь о симметрии. Продолжайте переворачивать рисунок по горизонтали, пока оба направления не будут выглядеть правильно. Человеческие лица не идеально симметричны.
При виде сбоку расположение внутри глазницы заставляет глаз казаться наклоненным.
Стилизованные пропорции основаны на реалистичных пропорциях, поэтому указатели могут применяться и деформироваться в зависимости от стиля.Даже когда глаза больше, должна быть создана структура, которую можно представить в трехмерном пространстве. Это основа для того, чтобы глаза выглядели трехмерными и представляли их под разными углами.
Глаза под разными углами
С других углов глаза могут казаться плоскими, если их провести по прямой линии. Передняя часть лица немного изогнута, глаза кажутся раскосыми.
Форма глаза изменяется при движении зрачка.Не бойтесь изменить форму глаз, чтобы сделать ее динамичной. Ученик движется по сфере, а не по прямой.
Особенно при рисовании глаз с ракурса важно представить себе сферическое пространство, в котором они движутся. Учитывайте толщину век. Стилизованные подходы могут упускать некоторые анатомические детали, но форма все равно должна действовать как реалистичный глаз для достижения трехмерного результата.
Когда голова повернута в профиль, вы можете видеть только кончик брови и ресницы. Если повернуть его еще больше, видно, что между глазом и перемычкой нет места. Это указывает на сильное изменение направления туда, куда обращена голова, прежде чем она превратится в полный профиль.
Выражение
Представление маски для глаз может помочь объединить черты вокруг глаз, чтобы они не плавали на лице. Маску для глаз также легче представить в разных ракурсах. Совместная работа функций помогает улучшить читаемость предполагаемых эмоций.
Брови – очень мощный инструмент для выражения эмоций. Иногда может помочь преувеличить брови, даже если это может отклоняться от реалистичного подхода. Приведение бровей к глазам дает сильное выражение. Эффект усиливается, когда выражению предшествует или следует противоречивое движение, чтобы показать полный диапазон сжатия и растяжки.
Мышцы лица – ваш лучший друг! Даже легкое указание на них может мгновенно усилить выражение.
Даже чуть-чуть выдвинуть выражение, показать больше сквоша или выдвинуть черты лица – вот что отличает безжизненную копию фотографии от выразительного рисунка.
Будьте осторожны, чтобы не было слишком много белого вокруг зрачков. Используйте его, чтобы показать удивление, ужас или опасность. Неадекватное использование может легко привести к безумному виду, отталкивающему людей.
Форма глаз
Глаза имеют самые разные формы. Избегайте симметрии, чтобы сделать их менее статичными и скучными.Поэкспериментируйте с разным расположением вершины века, формы глаз, бровей, ресниц и зрачков. Смотрите на глаза и брови как на набор, чтобы они работали вместе, а не по отдельности. Брови у мужчин обычно расположены ближе к глазу.
С возрастом глаза опускаются, морщин появляется все больше.
Учтите, что вам действительно нужно. Простые глаза могут лучше работать для анимации или стиля, который больше основан на движении. Иллюстрация и крупные планы могут потребовать более детального подхода.
Лично я стараюсь не тратить слишком много времени на глаза, чтобы не забыть про остальное тело. Однако в эмоциональном рисунке может быть хорошей идеей уделить особое внимание глазам.
Полезно представить глаза в виде закрытой формы, даже если вы решили оставить зазоры в уголках глаз. Так легче обозначить объем и нарисовать глаза под разными углами.
Детали
Роговица – это прозрачная линза, закрывающая радужную оболочку и зрачок.Это влияет на форму глаза. Будьте осторожны с положением зрачка под разными углами.
Большие зрачки, среди прочего, указывают на то, что вы смотрите на что-то вдалеке или глаза приспосабливаются к темноте. Маленькие зрачки возникают при ярком свете или при взгляде на что-то с близкого расстояния.
Как правило, цвет глаз зависит от освещения и стиля, который вы хотите использовать. Рассмотрим эти четыре основных шага.Если сделать белый цвет глаз темнее, светлые участки станут еще ярче.
Иногда бывает интересно поэкспериментировать с разными цветовыми акцентами и более мягкими / жесткими краями для радужной оболочки.
Надеюсь, это руководство было полезным.
Наблюдение за видом профиля – Наблюдение за рисунком
Ваш первый шаг – посмотреть на свою модель и посмотреть (да!) На то, что вы видите, и, что особенно важно, на то, чего вы не видите.Например, сколько вы на самом деле видите глазом в профиль? На самом деле, только один кусок белого, тонкий диск для радужной оболочки, почти ничего из зрачка и совсем немного слезного протока. Рот также может казаться довольно маленьким, в отличие от вида спереди.
А как насчет носа? Что ж, многое можно увидеть, но только половину. А что вы видите в центре общего изображения источника вашего профиля? Немного. Просто область бакенбардов перед ухом.
Новички склонны компенсировать эту ситуацию “слишком мало / слишком много”, внося свои собственные изменения.Ухо начинает смещаться к носу; глаз увеличивается; рот становится полнее; ноздря становится меньше. Поскольку начинающие художники имеют тенденцию накладывать половину фронтального символа лица на изображение профиля, вам понадобится помощь, чтобы портрет вашего профиля соответствовал действительности. Следуя шагам в следующих упражнениях, вы должны это сделать.
УПРАЖНЕНИЕ: БЛОКИРОВКА
Несмотря на то, что профиль скорее угловатый, чем закругленный, легкий овал по-прежнему полезен для начала. Как и для вида спереди, для профиля вы будете использовать ту же серию линий уровня, чтобы расположить элементы в правильной пропорции друг к другу.Заблокируйте элементы своего профиля слева или справа от края овала, в зависимости от направления, в котором смотрит ваш объект. 1 Нарисуйте линию на уровне глаз посередине овала. Поместите переносицу на эту линию, слегка отступив от овала. Попытайтесь записать форму отрицательного пространства, которую вы видите, созданную отступом моста.
Сделайте свой овал очень бледным, а замыкающие линии сделайте схематичными и светлыми. Вы будете рисовать их по мере развития индивидуальных особенностей.
2 Нарисуйте уровень подбородка, выступающий за овал. Если подбородок вашей модели наклонен вверх или вниз, проведите эту линию в соответствии с наклоном, но все горизонтальные линии должны оставаться под прямым углом к нему.
3 Проведите вертикальную линию от моста до линии подбородка. Эта линия представляет собой среднюю линию, а также обеспечивает страховочную сетку, чтобы вы не загибали губы и подбородок слишком далеко назад и не заходили в овал.
4 Нарисуйте горизонтальные линии носа и губ.Вытяните их по вертикальной средней линии. И скелетное основание носа (не кончик), и центральные зубы (под губами) теперь отмечены на средней линии, где встречаются линии носа и подбородка.
УПРАЖНЕНИЕ: РАЗРАБОТКА ОСОБЕННОСТЕЙ
Отношение черт лица друг к другу в профиль такое же, как и на виде спереди. Задний контур ноздри по-прежнему совпадает с вертикалью слезного протока, а угол рта – с передней частью глазного яблока. Но поскольку детали слезных протоков и зрачков трудно увидеть в профиль, как вы можете правильно нарисовать то, что вы не можете четко видеть из-за угла, расстояния или теней, из-за которых невозможно найти детали? Выровняйте общие ссылки на формы для ключевых функций и явных форм, если это то, что вы видите.Примите пределы того, что вы можете видеть, и ваш рисунок будет работать. Не придумывайте детали и не приближайтесь к модели, чтобы собрать детали, а затем примените их к рисунку, выполненному на расстоянии. Результатом будет странная, неубедительная смесь ближних и дальних ссылок. Вместо этого создайте впечатление, которое дублирует ваши реальные впечатления от просмотра. Нарисуйте ценные формы с мягкими краями, которые создают изображение с предполагаемыми, а не конкретными деталями.
1 Нарисуйте глазное яблоко в виде овала, разделенного пополам линией на уровне глаз.Оставьте пространство между ним и контурным краем перемычки.
2 Нарисуйте диагональные линии на овале, чтобы обозначить верхнее и нижнее веко. Наденьте веки на глазное яблоко, которое немного отведено под его выступ. Веки подобны защитному навесу, закрывающему глазное яблоко.
3 Нарисуйте радужную оболочку в виде плоского диска внутри овала, верхняя кривая которого скрыта верхним веком; зрачок лежит на краю контура, ближе к верхнему веку, а не в середине видимой части. Мы видим только немного белки глаза.Избегайте добавления радужки поверх глазного яблока, чтобы поверхность казалась выступающей.
4 Бровь обычно образована острым углом, поднимающимся от переносицы, затем более длинной линией, которая отражает угол складки или линии верхнего века. Ценностная форма более точна, чем множество волосков.
Используйте направленные линии для разработки чертежа профиля. Контуры бровей, ресниц, губ, подбородка, носа и шеи построены по диагонали. Все элементы, расположенные на овале, в какой-то степени прорезают его: лоб наклонен назад к макушке; нос вместе со ртом и подбородком выступает наружу из овала.
5 Расстояние от заднего контура глаза до задней части уха такое же, как от уровня глаз до уровня подбородка.
6 Контурная линия от основания носа до верхней губы может наклоняться назад или выступать вперед. Этот контур начинается под отверстием ноздри, а не под мясистой задней частью ноздри. Не выравнивайте его по средней линии, иначе у вас не останется места, чтобы предложить верхние зубы. Избегайте придания лицу беззубого вида, уделяя этому особое внимание.
7 Основание нижней губы находится на вертикальной средней линии.Используйте карандаш в качестве отвеса, чтобы увидеть, какие объекты лежат справа и слева от этой линии. Если ваша модель смотрит влево: нос, рот и передняя часть подбородка лежат слева от линии; глаза, брови, уши, подбородок, шея и волосы выстраиваются преимущественно вправо; основание нижней губы, переносица и лоб находятся ближе всего к средней линии.
«Это первый формальный художественный курс, который я когда-либо посещал. Мой предыдущий опыт ограничивался рисованием моего любимого мультяшного персонажа в начальной школе. Когда я поступил в старшую школу, из-за конфликтов в расписании я никогда не пользовался преимуществами предлагаемого художественного курса. .Теперь, в этом классе, письменные инструкции по рисованию профиля были настоящим подспорьем. Я нарисовал овал, а затем провел вертикальную линию вниз с правой стороны, чтобы направлять меня в рисовании черт лица, а затем продолжил в соответствии с руководящими принципами и инструкциями. Будучи новичком, я был очень доволен результатом этого розыгрыша », – студент Боб Пингаррон
ОЦЕНКА ПЕРЕД ДОБАВЛЕНИЕМ ЗНАЧЕНИЙ
Посмотрите на свой рисунок издалека, чтобы увидеть, не попали ли вы в «профильную ловушку». Если вы сохранили свои линии схематично, вы все равно можете исправить блуждающие элементы, а затем применить значения и последние штрихи.Вот возможные «подводные камни» и способы их устранения:
Проблема: Кажется, глаз выпячивается из-за того, что вы добавили больше белого, чем на самом деле видели? Решение: уменьшить белый цвет, сблизив верхнюю и нижнюю линии ресниц.
Проблема: слишком большая радужная оболочка или слишком темный зрачок? Решение: поместите радужную оболочку в овал и сотрите интенсивность зрачка.
Проблема: Рот и нос слишком далеко отошли от исходного овала? Решение: выровняйте ключевые элементы по вертикали, чтобы обеспечить точность.Начните контур верхней губы под отверстием ноздри, а не сзади.
Проблема: Губы выглядят слишком пухлыми? Решение: в профиль нижняя губа обычно кажется более объемной, чем верхняя. Обе губы построены по диагоналям. Убедитесь, что вы не смешали здесь вид спереди.
Домашнее задание
Поищите еще картины профилей. Копирование их может быть интересным и продуктивным. Если вы не набрали достаточно вдохновения от первого похода в библиотеку, отправляйтесь на новую охоту за сокровищами.Найдите членов семьи, которые будут моделировать во время просмотра телевизора. Профиль лица в состоянии покоя – это то, что вам нужно, поэтому избегайте рисования во время плей-офф спортивных состязаний; там слишком много возбужденных выражений!
ммм-
Эти рисунки показывают, насколько разнообразна контурная линия от человека к человеку, изображая длину носа, угол бровей и насколько высовываются рот и подбородок.
рисунков студентов ребекки смит (слева) и патриции п. спор (внизу)
“Я понял, что все это связано с формами.Это не «Это мой сын» или что-то в этом роде. Просто начни смотреть на то, что там перед jou. «
– студентка кэтлин лейтао
МЗМИ
ммм-
ГЛАВА 9
Читать здесь: Cont
Была ли эта статья полезной?
Как рисовать аниме, вид профиля лица
В этом посте я покажу вам, как нарисовать лицо аниме из профиля. Мы рассмотрим процесс шаг за шагом. Многие художники начинают с рисования круга, создавая ориентиры для структурированного рисования черт лица и головы.Вместо этого я на самом деле начинаю с рисования глаза, а не с круга, как это делают многие.
Если вы хотите следовать этому руководству через видео, просто посмотрите видео ниже:

Шаг 1. Нарисуйте глаз
В качестве первого шага нарисуем глаз. Я прорисовываю ресницы, обычно начиная с левой стороны, а затем опускаясь к правой стороне. Поскольку это мужской персонаж, ресницы будут довольно простыми, потому что, если вы нарисуете слишком много, они начнут выглядеть как женский глаз.
Затем вы просто соединяете глаз с нижним веком. Затем мы продолжим работу с радужной оболочкой, но вместо того, чтобы идти прямо вниз, вы нарисуете небольшую кривую. Затем ученик.
Шаг 2: Нарисуйте нос и лоб
Далее начинаем рисовать нос и лоб. У меня нет точных данных о том, как и где вы начинаете переносицу и лоб, но вы всегда можете исправить линии позже, если какой-то элемент кажется неуместным.
Также нарисуйте брови, чтобы придать персонажу настроение или эмоции.Если вы нарисуете бровь немного вниз, это, например, заставит персонажа выглядеть злее, а если вы нарисуете бровь, направленную вверх, это заставит вашего персонажа выглядеть удивленным. Так что подумайте об этом, рисуя брови.
Затем я начинаю рисовать переносицу, слегка выходящую наружу. Помните, что позже вы всегда сможете исправить строчки, поэтому не бойтесь ошибаться.
Также нет четких правил, каким образом рисовать переносицу. Однако обычно он должен идти вниз и вперед, а не вверх и внутрь 😉
Шаг 3: Нарисуйте губы, подбородок и форму головы
Начните рисовать губы по нисходящей кривой, а не просто рисовать все по прямой. Далее следуйте линии и нарисуйте подбородок.
Как вы можете видеть на этом этапе, лицо уже начинает формироваться. Кстати, чем больше у вас подбородок, тем мускулистее вы рисуете мужское лицо.
Затем мы начинаем рисовать настоящую голову. Я обычно сначала рисую заднюю часть черепа, чтобы посмотреть, где может заканчиваться конец головы. Вы можете сделать небольшой крутой трюк – выбрать конец головы или затылок, переместить его и почувствовать, как далеко он должен быть.
То, что нравится вашим глазам.Помните, что не все черепа идентичны, поэтому он может быть немного дальше или, как вы хотите, (мы все равно находимся в мире аниме). Кроме того, не беспокойтесь, если череп не будет полностью круглым. Этого не должно быть, поэтому просто нарисуйте то, что вам нравится.
Шаг 4: Нарисуйте шею и уши
Переходим к шее, следуя за линией головы. Сделайте это незаметно, чтобы дать намек на то, как это может выглядеть в конце.
Далее рисую ухо. Он должен быть на одном уровне с глазом.Помещаю примерно посередине головы.
Если вы думаете о том, какой размер уха вам следует нарисовать, просто нарисуйте то, что вам нравится, потому что нет правильного или неправильного размера, когда дело доходит до рисования ушей в стиле аниме.
Шаг 5: Нарисуйте линию подбородка и волосы (необязательно)
Здесь вы рисуете линию подбородка. Сначала это не очень точно. Так что вы можете просто делать наброски, пытаясь найти вид того, чем это потенциально может стать в качестве конечного результата, просто чувствуя, как это должно происходить или как это могло бы происходить.
Сейчас нам не хватает волос, так что давайте нарисуем какие-нибудь прически для персонажа. У меня нет в голове какой-то конкретной прически, но я просто рисую что-то, что выглядит грубо или что-то в этом роде.
Я предлагаю вам нарисовать волосы на другом слое, поэтому позже, если вы почувствуете, что что-то пошло не так, или вы хотите изменить размер волос или что-то еще, что касается волос, вы можете легко изменить это, просто перейдя к слою с волосами и изменяя это.
