Правила оформления чертежей
Чертежи – это абсолютно неотъемлемая часть современного машиностроения, и без их правильного составления оно не может не только развиваться, но даже и существовать.
Как и другие вида конструкторской документации, они являются тем средством, при помощи которого не только фиксируются и сохраняются, но также передаются немалые объемы информации, касающейся машин и механизмов самого различного назначения. Именно чертежи являются теми документами, которые служат для наглядного пояснения устройства и принципов функционирования агрегатов и конструкций в целом, а также отражают все взаимосвязи, существующие между теми отдельными частями, из которых они состоят.
Черчение
Строительное черчение
Чертежи
3D модели
Таблицы

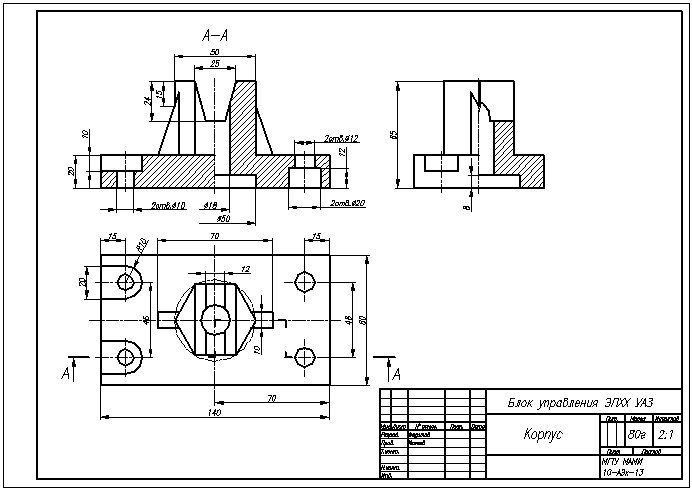

На технических чертежах все детали изображаются таким образом, чтобы в полной мере была отражена их форма, а также такие характеристики, как расположения поверхностей, предельные отклонения размеров, а также шероховатость поверхностей.
На технических чертежах указывается такая информация, как материал, из которого должна быть изготовлена изображенная на них деталь, характер покрытия, способ термообработки, твердость и т.п. Согласно чертежам производятся не только работы по изготовлению деталей, но также сборка из них разнообразных машин, механизмов и устройств. По этой причине чертежи должны быть выполнены таким образом, чтобы на них имелась исчерпывающая информация по каждой из сборочных единиц или деталей, из которых состоит конечное изделие.
Одним из основных требований к чертежам является то, что вся информацию о назначении устройства, взаимодействии в них различных деталей и их форме они должны давать в доступном и простом для восприятия виде. Все чертежи должны быть составлены и оформлены в полном соответствии с действующей редакцией ЕСКД (Единой системы конструкторской документации).
Оформление чертежей
Все чертежи должны выполняться на листах, имеющих установленные стандартом размеры.
Это позволяет существенно облегчить документооборот и их хранение.
Ограничителем поля чертежа является его рамка. На каждом чертеже должна наличествовать основная подпись, в которой отображаются сведения, касающиеся изделия. Действующими стандартами устанавливается размеры, содержание и форма основной надписи.
Масштабы чертежа
Для оформления технических чертежей применяются масштабы, определенные действующими стандартами.
Под масштабом чертежа подразумевается соотношение линейных размеров, которые имеет изображение детали, к ее размерам действительным.
Выбор того или иного масштаба зависит от таких факторов, как степень сложности детали, ее размеры, а также вид чертежа.
Линии чертежа
Для оформления чертежей используются различные сочетания линий, имеющих различное наименование, размеры, начертание и назначение.
В качестве исходной линии принимается сплошная толстая основная линия. Что касается толщины других линий, то она устанавливается в зависимости от того, какую толщину имеет линия основная.
На чертеже для всех изображений, имеющих один и тот же масштаб, толщина линий одного и того же типа должна быть одинаковой.
Шрифты чертежа
Все обозначения и надписи на чертежах и другой технической строительной и машиностроительной документации должны выполняться при помощи стандартного чертежного шрифта.
Чертёжный шрифт содержит в себе буквы русского, латинского и греческого алфавитов, римские и арабские цифры.
Нанесение размеров
Оформление технических чертежей предполагает точное соблюдение всех правил, касающихся нанесения размеров.
При помощи размерных и выносных линий, а также размерных чисел на чертежах указываются значения величин изображенных изделий, а также их отдельных элементов.
Указание линейных размеров на чертежах осуществляется в миллиметрах, и при этом единицы измерения не указываются. В тех случаях, когда используются другие единицы измерения длины, то их обозначение следует после указания размерного числа.
Одним из наиболее важных условий успешного и продуктивного функционирования любого современного производства является умение специалистов выполнять чертежи и эскизы, а также грамотно их читать.
ЧЕРЧЕНИЕ. Школьный интернет-учебник – Проецирование 2-3
Комплексным чертежом называют изображения предмета, составленные из двух или более связанных между собой ортогональных проекций изображаемого геометрического образа (рис. 1).
Рис. 1. Наглядное изображение предмета
Фронтальную проекцию называют видом спереди, или главным видом. Главный вид, получаемый на фронтальной плоскости проекций, является исходным, он должен давать наиболее полное представление о форме и размерах предмета. Предмет располагают так, чтобы на чертеже большая часть его элементов изображалась как видимая. Корпусные детали (кронштейны, передние и задние бабки, корпуса кранов и вентилей, трубопроводов, насосов, редукторов) на главном изображении (виде) показывают в
е. в положении, которое деталь занимает при эксплуатации. Детали, находящиеся при работе в различных положениях, вычерчивают в положении, которое преобладает в процессе изготовления. Поэтому такие детали, как валы, оси, шпиндели, шкивы, штифты и др., имеющие цилиндрическую или коническую форму и обрабатываемые на токарных станках в горизонтальном положении, изображают с горизонтально расположенной осью. (Можно посмотреть здесь). Как было сказано на прошлом уроке, горизонтальная проекция (вид сверху) располагается под фронтальной, а профильная (вид слева) – справа от фронтальной и на одном уровне с ней. Нарушать это правило расположения проекций нельзя. Такое расположение проекций называют проекционной связью.
Рис.2. Комплексный чертеж
Проекционная связь показана на рис. 2 тонкими сплошными линиями, которые называются линиями связи. При проведении линий связи между горизонтальной и профильной проекциями удобно пользоваться вспомогательной прямой, которую проводят под углом 45° от осей в правой нижней четверти.
Линии связи, идущие от вида сверху, доводят до вспомогательной прямой. Из точек пересечения с нею восставляют перпендикуляры для построения вида слева.
Так строят чертежи в прямоугольных проекциях. Используя размеры детали и перенося их с имеющихся видов на достраиваемый, можно построить чертеж детали любой сложности.
Построение чертежа
В учебной практике иногда приходится выполнять задания, связанные с увеличением или уменьшением количества изображений на чертеже, например строить третий вид по двум имеющимся.
На рисунке 3 показана последовательность построения вида слева по двум заданным: главному и сверху. Перенос размеров с вида сверху на достраиваемый вид осуществлен с помощью постоянной прямой чертежа.
Рис. 3
Иногда при построении отсутствующего на чертеже вида применение постоянной прямой не обязательно. Для переноса размеров с одного вида на другой можно воспользоваться циркулем или линейкой (см. рис. 3, размер, обозначен звездочкой).
В заключение нужно удалить линии построения и обвести чертеж.
Компоновка чертежа
Компоновка чертежа (или композиция чертежа) выражается в гармоничном сочетании отдельных элементов изображения в выбранном масштабе с заданным форматом бумаги. Компоновкой чертежа также называется размещение изображений, размеров и надписей на поле чертежа (т.е. внутри рамки).
Начинающие чертежники строят чертеж, как правило, без учета площади листа бумаги.
В итоге чертеж либо не помещается в отведенном ему поле, либо занимает только его часть.
Поскольку мы воспринимаем изображение не само по себе, не изолированно, а вместе с листом, на котором оно расположено, то между величинами изображения и листа должна существовать определенная пропорциональная зависимость, или, как говорят художники, композиционное равновесие.
Простейший способ достижения равновесия в чертеже – это равномерное распределение проекций (но не за счет нарушения проекционной связи!). Из рисунка 4 легко понять суть этого требования.
Рис.4. Компоновка проекций на чертеже
Но здесь могут быть и неожиданности. На рисунке 5 проекция валика размещена строго посередине листа. Несмотря на это, изображение кажется сдвинутым вниз.
Рис.5. Деталь на чертеже кажется смещенной
Это объясняется особенностью восприятия изображений нашим глазом: горизонтальные линии нам представляются длиннее вертикальных, верхняя половина предмета – больше нижней.
Поэтому изображение валика следовало бы расположить несколько выше середины листа. По той же причине верхние части некоторых типографических знаков делают меньше нижних, но мы их видим равными (рис. 6).
Рис.6. Компоновка типографических знаков
Поверните рисунок и вы убедитесь в этом (посмотрите здесь).
Это относится и к ряду букв и цифр чертежного шрифта. Взгляните на рисунок 7.
Рис.7. Компоновка круга в квадрате
Кажется, будто небольшой черный круг расположен в глубине квадрата, большой круг выдвинут на первый план и только третий круг лежит в плоскости квадрата. Этот пример поможет вам определить соотношение толщины и размеров линий, цифр, надписей и других элементов чертежа при его выполнении, т. е. выдержать равновесие между черным и белым.
На рисунке 8 легко увидеть, какая компоновка чертежа выполнена композиционно правильно.
Рис.
Стрелки чертежей на рис. 8, а) и в) несоизмеримы с проекциями: первые – велики, вторые – слишком малы, цифры – также. Кроме того, на рис. 8, а) они «прижаты» к своим проекциям, на рис. 8, в), напротив, «оторваны» от них. Правильно исполнен чертеж на рис. 8, б). В нем зрительно все уравновешено и создаются благоприятные условия для глаза при его движении по изображению.
Законы композиции проявляются во всех видах искусств: в архитектуре, скульптуре, живописи, музыке, фотографии и т. п.
Количество изображений
Выбор числа изображений является важным этапом выполнения чертежей. Он заключается в нахождении положения детали на главном изображении и необходимого числа видов, которые позволят полно и точно отобразить внешнюю и внутреннюю форму, а также размеры предмета.
Количество видов должно быть наименьшим, но полностью выявляющим форму предмета.
Выбор положения детали в главном изображении должен давать наиболее полное представление о форме и размерах детали: на главном виде должна быть максимально представлена информация о форме.
Обычно деталь показывают в положении, которое она занимает при обработке. Поэтому ось деталей, получаемых точением (например, валы), располагают горизонтально. Это облегчает рабочему изготовление детали по чертежу, так как и на чертеже и на станке он видит ее в одинаковом положении.
Выбор положения детали на главном изображении в значительной степени определяет количество изображений на чертеже. Предмет стараются располагать так, чтобы большая часть его элементов на главном виде изображалась как видимая.
Форма детали, представленной на рисунке 9 выявляется одним видом при правильном выборе главного изображения (главного вида).
Рис. 9.
Для передачи формы детали (рис. 10) необходимы два вида. Одним, главным видом не возможно показать глубину пазов утолщенной части детали.
Рис. 10.
Форму детали, показанной на рисунке 11 выявляют тремя изображениями. Даже два вида детали не будет полно определять форму.
Рис. 11.
