1. Дисциплина Инженерная графика преподаватель ГБПОУ РО РСК Коваленко Л.И.

Основные правила
нанесения размеров на
чертежах. ГОСТ 2.307-68
Дисциплина
Инженерная графика
преподаватель ГБПОУ РО РСК
Коваленко Л. И.
Цель урока:
– Сформировать знания о видах размеров, о
правилах, приемах и методах нанесения
размеров;
– Сформировать опыт самостоятельного
преодоления познавательных затруднений ;
– Тренировать умение анализировать,
сравнивать и рассуждать, умения оценивать
свою деятельность, коммуникативные умения
слушать друг друга, высказывать свою точку
зрения, аргументировать её, работать в паре,
группе.
По изображениям на предмете
чертежа судят о его величине и
величине его отдельных частей.
Основанием для этого служат
размерные числа, независимо от того,
в каком масштабе и с какой
точностью выполнены изображения
Правила нанесения размеров на
чертежах установлены ГОСТ 2.307-68
РАЗМЕРЫ
ЛИНЕЙНЫЕ
длинна
толщина
высота
диаметр или радиус
(мм)
УГЛОВЫЕ
величина угла
° (градус)
‘ (мин)
” (сек)
Линейные размеры на чертежах
указывают в миллиметрах без обозначения
единицы измерения.
Размерное число отражает истинную
величину предмета независимо от масштаба
и точности выполнения чертежа.
На чертеже должно быть проставлено
минимальное
число
размеров,
но
достаточное для изготовления и контроля
изделия.

6. Размерные числа пишутся шрифтом 3,5мм сверху над размерной линией, с зазором между числом и линией 1 мм

7. Размерная линия проводится сплошной тонкой линией между выносных параллельно отрезку, на расстоянии 10 мм от контура

изображения.
Размер ставится над
размерной линией по
направлению размерной
линии,(горизонтально,
вертикально)
ближе к средине.

8. В отдельных случаях размерная линия может проводится не перпендикулярно выносной линии.

Размерная линия ограничивается стрелкой.
Размер стрелки:
длинна – 5 мм, разлет – 2мм.
Выносные линии должны выходить за концы
стрелок на 1…5 мм

11. Размерные линии ничем не пересекаются. При нанесении нескольких параллельных размерных линий размерные числа над ними

располагаются в шахматном порядке

12.

В отдельных случаях их проводят не полностью, а с обрывом стрелки с одной стороны и обрыв размерной линии делают дальше оси илилинии обрыва.

13. Расстояние от контура детали до первой размерной линии 10 мм, между последующими линиями 7мм

14. Размер угла наносят над размерной линией, которая проводится в виде дуги с центром в вершине угла, а выносные линии –

радиально.

15. При различных наклонах размерных линий размерные числа располагают так как показано на рисунке.

16. Если размерная линия будет находиться в зоне, которая на чертеже заштрихована, размерные числа наносят на полках линий выносок

или линии штриховки
прерываются.

17. Если для написания размерного числа мало места над размерной линией, размерное число наносят по одному из вариантов ,на

рисунке.
При недостатке места для стрелок
размерную линию продляют и стрелки
ставят по внешнему контуру.

19. На размерных линиях расположенных цепочкой, стрелки можно заменить засечками выполненными под углом 45° длинной до 4мм или

точками.
Варианты нанесения размеров для
окружностей.

22. Перед размерным числом радиуса всегда ставится знак в виде буквы R.

Размеры следует распределять
равномерно по всему изображению.
Размерные линии ничем не
пересекаются.
Размерные линии не рекомендуют
проставлять к линиям невидимого
контура.
Один и тот же размер не проставляется
дважды.
Все размеры пишутся шрифтом 3,5.

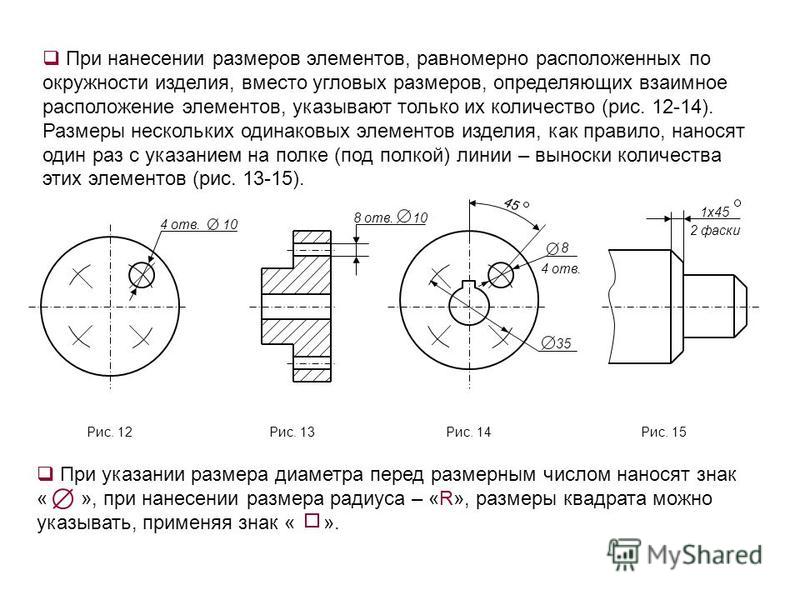

Одинаковые отверстия указывают – один раз.

25. С целью упрощения ряда изображений создания удобств для чтения чертежей, стандарт предусматривает условные обозначения, в виде

букв латинского
алфавита и графических знаков. На
чертежах применяются знаки и буквы для
обозначения диаметра и радиуса, длины дуги
и квадрата, уклона и конусности, сферы,
толщины и длины детали.

26. Перед размерным числом диаметра ставится знак, показанный на рисунке.

27. При простановки размеров квадрата применяют соответствующий знак.

28.

Для обозначения сферы на чертеже применяют знак диаметра или радиуса, так же допускается добавлять слово сфера.

29. Толщину плоских деталей обозначают буквой S, длину предмета указывают буквой L.

30. Фаски на чертежах наносят двумя линейными размерами или одним линейным и одним угловым.

31. В том случае, если угол наклона образующей конуса равен 45°,применяют упрощенное обозначение фаски, когда размерная линия

проводится параллельно оси конуса.

32. Актуализация полученных знаний

Нанесение размеров
Актуализация полученных знаний
10
35
15
35
14
8
40
36
20
40
ИСПРАВЬ ОШИБКИ
12
Домашнее задание:
Перечертить прокладку и пластину, определяя
размеры по клеткам. Сторона клетки 5 мм.
Проставить размеры.
Образец нанесения размеров
Спасибо за внимание

English     Русский Правила

Как наносить размеры на чертеже

В такой работе, как составление эскизов и чертежей деталей, одной из самых важных и ответственных стадий является простановка размеров.

Таким документом, как ГОСТ 2.307 – 68 устанавливаются правила, согласно которым необходимо наносить на чертежах и эскизах размеры, а также их предельные отклонения. Этим государственным стандартом регламентируется то, какими должны быть соответствующие условности и надписи, он же определяет и тот способ, каким следует наносить размерные и выносные линии. Кроме того, стандарт определяет методику распределения размеров на чертеже и способы простановки размерных чисел.

Для указания на чертежах линейных размеров

, а также их предельных отклонений используются такие единицы измерения, как миллиметры. При этом обозначение единицы измерения не наносится.



• Длина и толщина детали
• Знак диаметра
• Знак квадрата
• Знак конусности
• Знак радиуса
• Знак умножения
• Мера измерения угла
• Нанесение предельных отклонений
• Нанесение размерных линий
• Нанесение размеров на чертежах деталей
• Обозначение дуги
• Обозначение групп одинаковых отверстий
• Обозначение сферы
• Обозначение уклона
• Обозначение уровня
• Одинаковые элементы изделия
• Размерные линии с обрывом
• Размеры для справок
• Размеры от общей базы и цепочкой
• Размеры фасок
• Расположение размеров
• Симметричное расположение



В тех случаях, когда на чертежах необходимо указать размеры в единицах, отличных от миллиметров (например, в метрах, сантиметрах), то обозначения соответствующих единиц измерения приводятся или рядом с размерными числами, или в технических требованиях.

Действующими нормами и правилами составления строительных чертежей допускается не указывать на них единицы измерения, отличные от миллиметров в тех случаях, когда это оговаривается в утвержденных согласно установленному порядку документах.

Кроме того, действующие нормы и правила составления чертежей требуют, чтобы на них проставлялось минимальное количество размеров, и при этом оно было полностью достаточно для изготовления и контроля изображенных на них деталей.

На чертежах размерами именуются числовые значения тех линейных и угловых величин, которые имеют изображенные на них детали и их элементы. В технике принято различать три различных категории размеров:

• Номинальные
• Действительные
• Предельные

Под номинальными размерами понимаются те, которые получают конструкторы методами расчета их на жесткость и прочность. Кроме того, номинальными являются такие размеры, которые принимаются из эксплуатационных, технологических или конструктивных соображений.

Под действительными размерами понимаются те, которые устанавливаются измерениями, произведенными с допустимой погрешностью.

Под предельными размерами понимаются такие предельно допустимые размеры, в рамках которых должны находиться размеры действительные или которым они должны быть равны.

Любая сборочная единица характеризуется тем, что в ней в процессе работы часть деталей движется, а часть остается неподвижной друг относительно друга. Те детали, которые соединены между собой подвижно или же неподвижно, принято называть сопряженными.

Поверхности, по которым происходит соединение деталей, именуются сопрягаемыми. Прочие поверхности именуются свободными, или несопрягаемыми. В этом отношении размеры деталей по назначению подразделяются на следующие группы:

• Сопряженные
• Свободные

Сопряженными размерами называются такие, которые определяют форму сопрягаемых поверхностей, а также то, в каком положении она находится в детали. Свободные размеры – это такие, которые характеризуют положение и форму свободных поверхностей.

В отношении работоспособности деталей, а также возможности использования для их изготовления и контроля размеров прогрессивных технологий размеры подразделяются на:

• Конструктивные
• Технологические

Конструктивными называют те размеры, которые обусловлены как расчетами, так и условиями функционирования деталей в сборочных единицах, а технологическими – те, что получают в результате выполнения технологических операций обработки.







Основные правила чертежей и габаритных размеров и размеров

Что такое габаритные размеры и размеры?

Геометрические размеры и допуски (GD&T) относятся к символам, размерам и другим производственным примечаниям, которые сопровождают механический чертеж или схему. Это критически важно, потому что они точно сообщают производителю, насколько допустимы отклонения в производственном процессе, а также другую информацию о сборке, подгонке деталей, разрешенных модификациях для производства и обо всем остальном, что может понадобиться человеку, производящему или проверяющему деталь.

Хороший инженерный чертеж должен четко и лаконично передавать все необходимые размеры и допуски, оставляя при этом всю ненужную информацию и беспорядок. Ниже приведены некоторые основные правила создания хорошего чертежа (адаптировано из PLTW Introduction to Engineering Design).

Ненужные размеры должны быть исключены из чертежа

Установочные размеры:

1. По возможности размещайте размеры на готовых кромках и элементах или важных осевых линиях
2. Размеры должны быть расположены таким образом, чтобы не было необходимости принимать или определять числа
3. Всегда размещайте размеры на том виде, который лучше всего показывает этот элемент
4. Без необходимости избегайте нанесения размеров по скрытым линиям
5. Избегайте размещения размеров на виде детали — они всегда должны располагаться рядом с деталью

Размеры форматирования:

1. Никогда не пересекайте размерные линии
2. Никогда не пересекайте выносные линии
3. Наибольший размер должен располагаться дальше всего от вида детали, чтобы меньшие размеры можно было вложить друг в друга, не пересекая выносные и размерные линии
4. Осевые линии могут использоваться как выносные линии
5. Линии выноски должны иметь наклон 30, 45 или 60 градусов
6. Размеры должны располагаться по центру между стрелками размерной линии, когда это возможно (для размеров, расположенных друг над другом, допускается смещение)
7. Размер ВСЕГДА должен давать фактический размер объекта, а не масштабированный размер

Размеры кругов:

1. Обычно круги обозначаются их диаметром, а ars/галтели – их радиусом
2. Расположение отверстий должно определяться их центральной точкой, а не расстоянием по касательной
3. Отверстия должны быть расположены/размерены на виде, показывающем их в виде круга (см. Правило 3 размещения размеров)



Ниже приведены несколько примеров рисунков! Один пример хорошего рисунка, другой плохой рисунок. Прежде чем вы взглянете на шпаргалку, посмотрите, сможете ли вы выяснить, что не так с размерами на плохом чертеже, основываясь на приведенных выше правилах!

Чертежи

Взгляните на приведенные ниже чертежи: обратите внимание, как из-за плохого чертежа деталь может быть спроектирована и изготовлена ​​– на чертеже просто отсутствует важная информация о допусках, и хотя все размеры присутствуют в в той или иной форме это делается гораздо менее ясно, чем хороший рисунок. Ключом к хорошему рисунку является лаконичная и четкая передача информации без беспорядка и ненужной информации.

Загрузки

Просмотры сообщений: 3532

20 правил нанесения размеров на 2D-чертежи САПР в Fusion 360

24 октября 2018 г. Кевин Кеннеди Оставить комментарий

Независимо от того, являетесь ли вы новичком в САПР или опытным специалистом по 3D-моделированию, вам следует ознакомиться с передовыми методами определения размеров файлов САПР. Вот 20 моих любимых «лучших практик», которым следует следовать при определении размеров чертежей САПР в Fusion 360. Они не в каком-то определенном порядке. К каждому правилу следует относиться с одинаковым вниманием.

1. Размеры НЕ ДОЛЖНЫ дублироваться. Например, если вы проставляете размеры правой стороны детали, противоположная (или левая) сторона детали не должна быть проставлена, если только она не отличается.
2. Нельзя использовать ненужные размеры. Используйте минимальное количество размеров, необходимых для изготовления или проверки детали. Ненужные размеры только делают рисунок более загроможденным и трудным для понимания.
3. Никогда не пересекайте размерные линии. Перекрещенные линии могут сделать рисунок запутанным, что может привести к производственным ошибкам. Всегда устанавливайте значения размеров с большим интервалом.
4. Никогда не пересекайте выносные линии. Подобно размерным линиям, любая линия (сочетание клавиш «L») Создает линии и дуги. Выберите начальную и конечную точки для определения сегмента линии. Щелкните и перетащите конечную точку сегмента, чтобы определить дугу. Больше расширений не должны пересекаться друг с другом. Перекрещенные выносные линии затрудняют следование линии до значения размера и могут привести к производственным ошибкам.
5. Размеры должны быть прикреплены к наиболее подходящему виду. Размеры следует использовать на том виде, который лучше всего показывает форму объекта, для которого необходимо измерить.
6. Избегайте нанесения размеров скрытых линий. Добавление нечетко видимых размеров вызывает много путаницы.
7. Размеры размещаются на расстоянии около ½ дюйма от объекта и никогда не размещаются непосредственно над линиями или самим объектом. Кроме того, размеры должны располагаться на расстоянии от ¼ до ½ дюймов от других размеров.
8. Выносные линии начинаются приблизительно на расстоянии 1/16″ от объекта и расширяют кривую до ближайшей пересекающейся кривой или граничной геометрии. Наведите курсор на кривую, чтобы предварительно просмотреть участок, который нужно удлинить. Выберите кривую, чтобы удлинить ее. Больше 1/8″ за последнее измерение. Выносные линии никогда не должны касаться объекта, так как будет неясно, где заканчивается объект.
9. Отверстия должны быть расположены на виде, который показывает элемент в виде круга. Это означает, что размеры отверстий никогда не должны определяться в перспективе.
10. Отверстия должны располагаться по центральным линиям.
11. Окружность обычно измеряется по диаметру, а дуга по радиусу.
12. Все размеры должны быть указаны в десятичном формате. Когда размеры даны в дюймах, ведущие нули опускаются в значениях размеров меньше 1,00.
13. Когда все размеры на чертеже даны в дюймах, знаки в дюймах (“) опускаются, то же самое относится и к миллиметрам. Если используются метрические единицы, в основной надписи появится слово МЕТРИЧЕСКАЯ.
14. При наличии в группе нескольких параллельных размерных линий размерные фигуры должны располагаться в шахматном порядке, чтобы они не мешали друг другу.
15. Примечания всегда должны располагаться на странице горизонтально, чтобы их можно было читать снизу рисунка.
16. Размерные линии углов изображаются дугами с центрами в вершинах измеряемого угла.
17. Угловые размеры должны быть выражены в градусах, а цифры должны располагаться горизонтально.
18. При нанесении размеров с помощью перекрестной штриховки штриховка должна быть разбита вокруг фигур размера, но не вокруг размерной линии.
19. Когда размерная фигура была изменена таким образом, что она больше не согласуется с фактическим масштабным расстоянием на чертеже, принято подчеркивать ее волнистой линией или помечать НТС (не масштабировать масштабы эскизных объектов, тел или компонентов. Выбрать объекты для масштабирования, затем укажите коэффициент масштабирования. Подробнее).
20. Номера размеров должны располагаться по центру между стрелками, за исключением случаев, когда используются сложенные размеры, тогда числа должны располагаться в шахматном порядке.
