Гост 2.104-2006 единая система конструкторской документации (ескд). основные надписи (с поправками), гост от 22 июня 2006 года №2.104-2006

Содержание:

Правильно составленное наименование
Как автоматически заполнять основной штамп в Автокаде?
Что такое littera?
Типы линий в чертеже
Присваиваем индекс
Шрифты, используемые в чертежах
Как в Автокаде вставить рамку со штампом?
Данные о конструкторском документе
Какие требования выдвигает государственный стандарт?
Составляющие графического элемента
Данные о разработчиках

Правильно составленное наименование

Итак, очевидно то, что наименование является одним из основных элементов описываемого поля проектов

В связи с его особенной важностью вышеупомянутый государственный стандарт выдвигает определенные требования.

В первую очередь – название изделия

К его составлению необходимо подойти со всей ответственностью. Важно не только лаконично сформулировать название, которое отобразит суть изделия, но и использовать при этом специализированную терминологию технического направления. Между тем, в данном поле не стоит указывать ни непосредственное функциональное назначение объекта, ни его местоположение.
Основная надпись заглавного листа чертежа

Как автоматически заполнять основной штамп в Автокаде?

Гост 2.103-2013 единая система конструкторской документации (ескд). стадии разработки (с поправками)

Когда речь идет об Автокаде, всегда хочется максимально автоматизировать работу над проектом. Технология использования полей в Автокаде позволяет существенно упростить работу над любым чертежом. Чтобы заполнение штампа Автокад выполнялось автоматически, вместо того, чтобы использовать обычный однострочный/многострочный текст в Автокаде, следует работать с полями. Подробный видеоурок на тему «Автоматизация оформления чертежей в AutoCAD».

Заполнение штампа AutoCAD – это лишь небольшая возможность применения полей

Для профессиональной и уверенной работы в этой программе рекомендуем обратить внимание на видеокурс «Блоки и поля в AutoCAD», который ориентирован на умное создание гибких чертежей и таблиц

Ну а если перед вами стоит задача быстро заполнить штамп и подготовить чертеж к нужному виду, то ознакомьтесь с мастер-классом «Новый алгоритм оформления чертежей в AutoCAD (текст, размеры, выноски, таблицы)».

Скачать

Что такое littera?

Гост 2.501-2013 единая система конструкторской документации (ескд). правила учета и хранения

Если переводить слово «littera» непосредственно с латинского языка, то становится ясно, что термин означает букву, которая подразумевает нахождение изделия на определенной стадии разработки. Существуют такие варианты букв, расположенных в поле для «литеры»:

П. Это краткое обозначение технического предложения.
Э. Данная буква является указателем того, что в проекте описан эскизный проект.
Т. В данном случае речь идет о категории технического проекта.
О. Такой буквой определяют производство партии категории «опытная».
А. Установка этой буквы в поле означает, что в конструкторский документ были внесены некоторое коррективы в связи с характеристиками и показателями опытной партии.
Б. Такая литера традиционно обозначает, что схема составлена в соответствии с результатами производства товара, описанного в документе с буквой А.

Важно понимать, что литера, как и индекс, о правилах написания которого написано выше, является достаточно важным и едва ли не определяющим составляющим элементом основной надписи. Благодаря столь лаконичным и всегда понятным обозначениям специалисту с достаточным уровнем квалификации достаточно лишь один раз взглянуть на чертеж, и работник сразу определит его актуальность и применимость в производственном процессе конкретного предприятия.

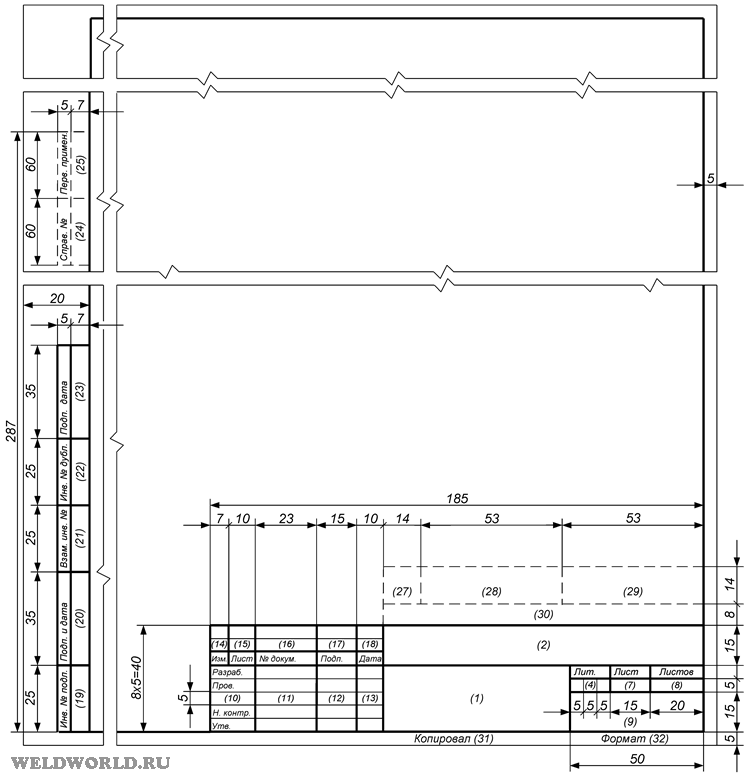

Расположение основной надписи (1) и дополнительных граф (2) на альбомном формате А4

Типы линий в чертеже

Гост 2.704-2011 единая система конструкторской документации (ескд). правила выполнения гидравлических и пневматических схем

Пример использования различных типов чертежных линий
Они различаются в зависимости от части изображаемой конструкции. Условные (закрытые от глаза) детали визуально на чертеже отличаются от видимых, соответственно, не совпадает и способ их отображения.

Пример использования различных типов чертежных линий

Разновидности линий следующие:

сплошная толстая. Она является основной и показывает видимые очертания изделия. Согласно ГОСТ толщина (s) данной линии колеблется от 0,5 мм до 1,4 мм;
сплошная тонкая. Данная разновидность применяется, чтобы отображать штриховку сечения либо задавать границы размерной стрелки. Ее толщина варьируется в значениях от s/3 до s/2;
штриховая. Такая линия необходима для изображения скрытой от глаза части детали. Она состоит из мелких штрихов, длина которых может быть от 2 мм до 8 мм

При изготовлении чертежа важно отрисовывать все черточки одинаковой длины. Расстояние между ними – 1-2 мм

Толщина штриховой линии должна быть меньше основной толстой в 2-3 раза.
штрихпунктирная тонкая. Представляет собой линию из черточек и точек между ними. Применяется для обозначения осевого центра. Расстояние между штрихами необходимо выдерживать 3-5 мм, а длина каждого из них – от 0,5 см до 3 см. Толщина данной линии та же, что и у штриховой;

штрихпунктирная тонкая с двумя точками. Параметры у нее те же, что и у предыдущей разновидности. Используется для отображения положения сгиба у подвижных конструкций.

Присваиваем индекс

Помимо названия очень важно безошибочно присвоить индекс изданию. В противном случае конструкторский документ не сможет полноценно участвовать в документообороте и, соответственно, не будет использоваться во время осуществления производственных процессов

Индекс, который в перспективе будет присвоен проекту, как правило, содержит знаки буквенного и цифрового форматов. Важно также придерживаться определенной последовательности элементов. Вместо пробела между буквами и цифрами ставится точка. На примере записи формата «202.10.06.01» можно рассмотреть составляющие индекса:

Шрифты, используемые в чертежах

Согласно ГОСТ 2.304-81 необходимо прописывать буквы установленной ширины и высоты, а между ними соблюдать четко указанное расстояние. Согласно государственным стандартам для чертежей допускается применять 10 разновидностей размеров шрифтов: 1.8, 2.5, 3.5, 5, 7, 10, 14, 20, 28, 40. Заглавные буквы можно прописывать ровно или с уклоном в 75 градусов.

Образец написания чертежных шрифтов
У линии шрифта фиксированная толщина (d), равна она 0,1*h, у прописных букв – 0,6*h.

Такое требование относится ко всем символам данного типа за исключением некоторых:

Прописные буквы	Размер толщины
А, Д, М, Ц, Х,Ы, Ю	0,7*d
Ж, Ф, Ш, Ъ, Щ	0,8*d
С, Г, З	0,5*d

Высота строчных букв равна 0,7*h, а их ширина – 5d.

Как и в случае с прописными символами, здесь также есть исключения:

Строчные буквы	Размер ширины
а, ц, м, ъ	6*d
т, ф, ж, ш, щ, ы, ю	7*d
с, з	4*d

При использовании шрифтов в чертежах необходимо следовать определенным правилам:

надписи выполнять строго вручную и максимально аккуратно;
высота всех используемых символов не должна составлять менее 3,5 мм;
выполнять написание букв лучше частично. Соблюдать направление движения сверху вниз либо слева направо, а в закругленных символах – через низ влево или направо;
необходимо обязательно придерживаться стандартов высоты, ширины и наклона букв, а также выдерживать требуемое расстояние между ними;
одинаковые буквенные символы должны быть исполнены в одной и той же манере без видимых отличий.

Как в Автокаде вставить рамку со штампом?

Многие не знают, как вставить штамп в Автокаде, поэтому я рекомендую ознакомиться с подробным видеоуроком «12 способов копирования и вставки объектов в AutoCAD». Когда вы поймете принцип манипуляциями с переносом объектов из одного файла *.dwg в другой, то сможете без проблем ответить на вопрос: «Как вставить рамку в Автокаде на лист?». Вам будет полезен материал по работе с пространством Листа в AutoCAD.

Как вставить чертеж в рамку в Автокаде, выполнить дальнейшее оформление и вывод его на печать, вы узнаете из видеоуроков бесплатного курса «Создание проекта AutoCAD от идеи до печати» (урок № 12 «Трюки с листами, создание ИПЛ, настройки под печать в масштабе» и урок №13 «Текст, размеры, отметки, авто. маркеры и штампы»).

Данные о конструкторском документе

При разработке основной надписи чертежа специалисты указывают масштаб, в котором при помощи графических средств был изображен объект. Величина масштаба напрямую зависит от первоначальных габаритов объекта, будь то устройство, аппарат или что-то другое. Помимо масштаба указывается также порядковый номер каждого листа. Если же идет речь о чертеже в единичном экземпляре, то его нумерация не нужна. В специальном поле отводится место и под общее количество листов. Нельзя оставлять пустовать поле, предназначенное для написания наименования предприятия, на базе которого был опубликован чертеж.

Процесс формирования чертежа

Какие требования выдвигает государственный стандарт?

В рамках государственного промышленного комплекса функционирует огромное количество стандартов, что содержат комплексы самых разнообразных требований, которые касаются не только производственного процесса непосредственно, но и всех предшествующих ему этапов. К примеру, в целях унификации системы конструкторской документации и содействия сотрудничеству различных промышленных объектов был разработан ГОСТ 2.104-2006. Благодаря данному государственному стандарту сотрудник любого предприятия может ознакомиться и, что самое главное, понять информацию, которая заключена в проекте. Для этого ему должно быть достаточно лишь определенного уровня квалификации.

Составляющие графического элемента

Итак, в рамках графического элемента необходимо указать данные следующего характера:

обозначение типа черчения;
его наименование;
информацию о промышленном объекте, в рамках которого был создан и, возможно, на текущий момент функционирует данный конструкторский документ;
регламентированную массу конструкции;
масштабы, используемые при изображении изделия и отдельных его деталей;
стадию, на которой на текущий момент находится данная разработка;
порядковый номер листа;
дату, в которую данное конструкторское издание было выпущено;
данные о тех лицах, которые наделены ответственностью за рассматриваемый документ.

Необходимо понимать, что заполнение этого поля игнорировать нельзя ни в коем случае. Иначе не избежать последующего возникновения проблем с внедрением бумаги в жизнь, так как конструкторская документация обязана содержать данное поле. Собственно, схему, которая либо совсем не имеет, либо имеет, но не грамотно составленный графический элемент такого типа, просто нельзя использовать в производственном процессе. Это регламентировано государственным стандартом и обязательно для каждого объекта отечественного агропромышленного комплекса.
Основная надпись чертежа

При необходимости нанесения видимого контура стоит воспользоваться специально предусмотренными для этого графическими элементами.
Основная надпись на последующих листах чертежа

Данные о разработчиках

Около трети всех граф основной надписи предназначены для описания коллектива, работающего над созданием конкретного конструкторского документа. К примеру, есть специальная зона для написания данных о том, под чьим началом работал разработчик. Это может быть начальник какого-то бюро или целого департамента. Так как чертеж обязательно подписывают по меньшей мере его непосредственный разработчик и нормоконтролер, для их подписей предусмотрено место в рамках основной надписи. Указывается также и дата, в которую документ был подписан.

В целом основная надпись чертежа содержит 34 графы, заполнение которых является обязательным. С конкретными требованиями государственного уровня и особенностями заполнения отдельных полей можно ознакомиться в тексте ГОСТ 2.104-2006. За его безотлагательное принятие проголосовал целый ряд государств.

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Минторгэкономразвития
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Кыргызстан	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Российская Федерация	RU	Федеральное агентство по техническому регулированию и метрологии
Таджикистан	TJ	Таджикстандарт
Туркменистан	TM	Главгосслужба «Туркменстандартлары»
Узбекистан	UZ	Узстандарт
Украина	UA	Госпотребстандарт Украины
