Создание окон на плане

Создайте слой Окна и присвойте ему любой цвет.

Активизируйте команду Отрезок

Для того чтобы окно было создано в соответствии с размером стены воспользуемся некоторыми видами привязки.

Нажмите в панели Объектная привязка режим Ближайшая

Подведите и щелкните в любом месте на линии стены (примерно в месте приведенном на рисунке ниже).

Воспользуйтесь режимом объектной привязки Нормаль для указания второй точки отрезка на противоположной стене.

Полученный рисунок должен выглядеть подобно изображенному ниже.

Сместите построенный отрезок на 1210 вверх.

Создайте отрезок касающийся середин построенных отрезков:

Полученный рисунок должен выглядеть подобно изображенному ниже.

Вновь начертите отрезок исходящий от Середины созданного отрезка к линии стены (воспользуйтесь при этом режимами объектной привязки Середина и Нормаль)

Полученный рисунок должен выглядеть подобно изображенному ниже.

Далее преобразуем окно в блок и далее, чтоб не рисовать каждое окно отдельно, вставим соответствующий блок и скопируем его нужное количество раз его в другие места плана.

Введите в командой строке БЛОК, либо нажмите кнопку «Создать блок» на пали инструментов Рисование.

Появится диалоговое окно Определение блока

В данном диалоговом окне в поле Объекты нажмите кнопку Выбрать объекты и выберите 3 отрезка относящиеся к блоку окна (как показано на рисунке)

В поле Базовая точка нажмите
Указать и выберите точку, указанную на рисунке ниже:

Точка, которую вы укажете в качестве базовой, станет точкой вставки блока.

В поле Имя напишите ОКНО, а в поле Объекты установите Удалить

Таким образом вы назначили имя блоку ОКНО и произвели удаление объектов занесенных в блок.

Теперь вставим 2 блока окна в стену. Чтобы окна располагались на одинаковом расстоянии относительно середины стены проделаем следующие операции.

Создайте отрезок, лежащий на середине стены (воспользуйтесь режимами объектной привязки Середина и Нормаль)

Полученный рисунок должен выглядеть подобно изображенному ниже.

Произведите смещение построенного отрезка на 1500 вверх и вниз.

Активизируйте команду Вставить блок

Данная команда находит блок в базе данных рисунка и вставляет его.

В появившемся диалоговом окне щелкните на кнопке Обзор и выберите имя блока ОКНО.

Оставьте все параметры по умолчанию, установите галочку в поле режима Указать на экране и нажмите кнопку ОК:

Укажите точку вставки блока окна как показано на рисунке:

Вновь запустите команду Вставить блок и укажите точку вставки блока второго окна как показано на рисунке:

Полученный рисунок должен выглядеть подобно изображенному ниже.

Выделите 3 отрезка являющимися вспомогательными для вставки блоков окна и удалите их.

Полученный рисунок должен выглядеть подобно изображенному ниже.

Теперь вставим окна в другие места плана.

Запустите команду Вставить блок и в диалоговом окне Вставка блока в поле Угол поворота укажите -90

Вставьте окно как показано на рисунке (воспользуйтесь режимом объектной привязки Середина для указания базовой точки вставки блока)

Полученный рисунок должен выглядеть подобно изображенному ниже.

Создайте для вставки 2-х следующих блоков окон 3 отрезка симметрично относительно середины стены большой комнаты сверху описанными выше описанным способом.

Ход данных действий продемонстрирован на рисунках ниже

Смещение линий для вставки блоков задайте 1200.

Скопируем вставленное окно для ускорения процесса вставки окон

Запустите команду Копировать:

Выберите последнее вставленное окно и нажмите Enter/
В качестве базовой точки на копируемом объекте выберите середину стены

Скопируйте окно, привязав его к дополнительным линиям, как показано на рисунках:

Полученный рисунок должен выглядеть подобно изображенному ниже.

Удалите дополнительные линии:

Вставим следующие окна, увеличив их в 2 раза.

Запустите вновь команду Вставить блок
В диалоговом окне Вставка блока установите Масштаб в поле Y равным 2 и нажмите ОК:

На чертеже вы будете наблюдать вставку блока окна растянутого по вертикали в 2 раза (см. рисунок ниже)

Подведите точку вставки к углу стены как показано на рисунке

При включенном режиме ОРТО направьте указатель мыши вверх

И введите 2520. (Точка вставки блока окна будет смещена относительно угла на заданное расстояние)

Полученный рисунок должен выглядеть подобно изображенному ниже.

Теперь скопируем вставленный оконный блок

Запустите команду Копировать, выделите последний вставленный блок, укажите в качестве базовой точки копирования середину окна (см. рисунок)

Направьте указатель мыши вверх и введите 3200

Полученный рисунок должен выглядеть подобно изображенному ниже.

С помощью команды Обрезать обрежьте стены в местах вставки оконных блоков (см.рисунок)

В слое ОКНА дополните отрезками линии окон в стенах, а в слое СТЕНЫ проведите отрезки по линиям оконных блоков:

Полученный рисунок должен выглядеть подобно изображенному ниже.

Включите кнопку

Толщина линий стен установится в соответствии с весом , заданным ранее

Полученный рисунок должен выглядеть подобно изображенному ниже.

Далее нанесем некоторые надписи на план комнат.

Создайте слой Текст, задайте желаемый ему цвет и сделайте его текущим

Добавьте надпись ОК1 (начальную точку вставки определите самостоятельно (вблизи левого оконного блока на верхней стене), высоту задайте 300, угол поворота 0)

Скопируйте данную надпись для 2-х других окон на этой стене (сделайте это при включенном режиме ОРТО, чтобы они были расположены на одном уровне по Y). Место вставки по оси Х определите сами.

Полученный рисунок должен выглядеть подобно изображенному ниже.

Добавьте аналогичным способом ещё надпись ОК1 для оконных блоков, расположенных на стене слева.

Скопируйте эту надпись для рядом стоящего окна

Для создания надписи ОК2 на противоположной стене можно вновь воспользоваться командой создания надписи, либо командой Копировать надписи ОК1.
Если вы воспользовались копированием, то после выделите скопированную надпись и в окне Свойства измените надпись ОК1 на ОК2

Скопируйте эту надпись для рядом стоящего окна

Полученный рисунок должен выглядеть подобно изображенному ниже.

Создание дополнительных надписей на чертеже

В AutoCAD кроме создания однострочной надписи, не требующей специального форматирования имеется возможность выполнения многострочной надписи.

Для ввода многострочного текста следует использовать встроенный в AutoCAD Редактор многострочного текста. Перед набором текста необходимо задать прямоугольную рамку, определяющую ширину абзацев.

В меню «Рисование» выберите команду Текст – Многострочный.
Определите рамкой расположение вводимого текста как показано на рисунке

В появившемся окне «Формат текста» введите текст ЖИЛАЯ КОМНАТА

Обратите внимание что текст переносится со строки на строку автоматически а так же в диалоговом окне Формат текста имеется возможность форматирования вводимого текста как в простейшем текстовом редакторе.

После ввода текста нажмите кнопку «OK»
Используя любую из команд создания надписей подпишите вторую комнату – КУХНЯ

Полученный рисунок должен выглядеть подобно изображенному ниже:

Расчет площадей.

Введите в командной строке ПЛОЩАДЬ и нажмите Enter
Укажите последовательно угловые точки по контуру комнаты, начиная например с точки указанной на рисунке ниже:

Вернитесь в исходную точку

В командной строке обратите внимание на значения площади и периметра:

С помощью команды нанесения многострочного текста запишите значения полученной площади в пределах жилой комнаты (используйте при этом подчеркивание текста).

Произведите измерение площади кухни аналогичным образом:

Скопируйте созданную надпись в помещение кухни

и измените значение площади:

Полученный рисунок должен выглядеть подобно изображенному ниже:

Управление видимостью слоев

Откройте раскрывающийся список слоев и отключите индикатор включение/отключение слоя для слоя Текст

На чертеже останется тот же рисунок, но без нанесенных надписей. В любое время вы можете включить отображение элементов созданных в этом слое.

Как нарисовать окна в автокаде

Содержание

1 Измерение и определение размеров (ширины) оконных проемов на плане дома в Автокад
2 Как сделать оконные проемы на плане дома в Автокад (алгоритм)
3 Создание оконных проемов на дуговой стене плана дома в Автокад
4 Условное обозначение в Автокад остекления оконных проемов на плане коттеджа
5 Обозначение (изображение) окон на плане дома в Автокад, толщина линий
6 Видео “Как сделать оконные проемы, окна на плане дома в Автокад (обозначить)”

Блок — это набор примитивов, сгруппированных в один элемент и работающих как единое целое. Объединение объектов в блоки облегчает повторное использование их как внутри одного чертежа, так и в других чертежах.

В AutoCAD по умолчанию есть набор блоков, которые разработчики вставили как пример. Они располагаются на инструментальной палитре, которая находятся на вкладке «Вид» → панель «Палитры». На данной панели располагаются все палитры, которые есть в программе. С одной из них мы уже познакомились — это палитра «Свойства» (Ctrl+1).

Любую палитру можно перемещать по экрану, а можно закрепить, перемещая ее мышкой к какому-либо краю графического пространства. Но наиболее удобный вариант — свернуть панель. Для этого надо нажать ПКМ на краю панели и в появившемся контекстном меню выбрать «Закрепить слева» (или справа), как показано на рис.:

Панель сворачивается до надписи. Если еще раз по ней нажать ПКМ, то можно эту панель вообще свернуть до значка. Теперь панель будет появляться всякий раз, когда вы наводите на значок. На инструментальной палитре по умолчанию есть вкладка «Архитектура», где собраны стандартные блоки. Рассмотрим блок на примере алюминиевого окна. Для этого, находим его в списке и щелкаем по нему один раз ЛКМ. Затем, в графическом пространстве указываем точку вставки.

Как видите, блок — это не что иное, как сгруппированный набор примитивов, которые представляют собой единый цельный объект. Если его выделить и потянуть за ручки, то размеры объекта изменяться в реальном времени. Это, так называемое свойство динамики, а сам блок называется динамическим. Блоки могут состоять из объектов, изначально находившихся на различных слоях и имевших различные свойства.

5.1 Создаем определение блока В первую очередь научимся создавать обычные статические блоки, на примере окна. Для этого начертите с помощью стандартных примитивов само окно. Не забудьте перейти в соответствующий слой. Далее нужно создать определение блока — это набор объектов, сгруппированных в один именованный объект с базовой точкой и уникальными свойствами.

Для создания определения блока в текущем чертеже необходимо:

1. Перейти на вкладку «Вставка» → панель «Определение блока» → «Создать блок» или в командной строке прописать псевдоним команды «БЛОК» — «б» и нажать Enter.

Откроется диалоговое окно «Определение блока».

2. Указать имя блока (в нашем случае — «Окно»). В любом случае, имя должно быть уникальным и отображать суть создаваемого элемента чертежа.

3. Задать базовую точку. В качестве базовой точки блока рекомендуется указывать какую-либо его характерную точку на самом объекте. Во-первых, вам будет удобнее потом вставлять блок, а во-вторых, именно в базовой точке появляется «ручка» при выделении блока к которой будут срабатывать объектные привязки.

4. Выбрать объекты, которые должны войти в блок. Ниже есть группа переключателей, которые определяют, что делать с выделенным набором объектов после объединения их в блок:

− Оставить — после создания блока объекты будут сохранены на чертеже в том виде, в котором они были до создания блока.

− Преобразовать в блок — после создания блока исходный набор объектов будет заменен на созданный блок. Эта установка используется по умолчанию и подходит для большинства случаев. Воспользуемся именное ей.

− Удалить — после создания блока исходные объекты будут удалены.

В результате, исходные объекты преобразуются в блок и будут выглядеть следующим образом:

Давайте рассмотрим очень важную особенность блоков. Представим ситуацию: с помощью блока создали элемент, вхождение которого на чертеже повторятся очень большое количество раз (например, окна на фасаде многоэтажного здания). После завершения проекта, по просьбе заказчика, возникла необходимость изменить внешний вид данного элемента.

Так вот, самым большим преимуществом блоков является то, что достаточно отредактировать только лишь одно определение блока (т.е. основное описание блока), и все остальные вхождения (элементы, которые присутствуют на чертеже) автоматически изменяться. В противном случае, пришлось бы редактировать каждый объект отдельно или вносить изменения для одного объекта и далее копировать его и заново вставлять.

Что бы добраться до основного вхождения необходимо попасть в «Редактор блоков» (см. п.5.2), где можно вносить изменения в исходный объект, работая с отдельными примитивами, из которых состоит блок. Можно также выполнять построения, используя команды вкладки «Рисование» и «Редактирование», точно также, как и в пространстве Модели. После окончания редактирования нужно сохранить все внесенные изменения и закрыть «Редактор блоков». После этого, все объекты, которые были в пространстве Модели изменятся.

Таким образом, можно коллективно управлять свойствами блоков. Блоки на чертеже — это всего лишь графические ссылки в область данных файла, где лежит само описание блока. Попадая в редактор мы переходим в описание блока, где можем его изменять.

Последнее изменение этой страницы: 2016-04-20; Нарушение авторского права страницы

На рисунке плана первого этажа дома (подложке) даны оконные проемы без четвертей.

Измерение и определение размеров (ширины) оконных проемов на плане дома в Автокад

Восппользуйтесь инструментом “Расстояние” на классической панели инстументов “Сведения”, либо из панели инструментов “Утилиты” на вкладке “Главная” ленты инструментов, тем самым вызвав команду “Дист” в Автокад. Измерьте ширину оконного проема. Его ширина получалась 932 мм.

Таким же образом измеряем ширину остальных оконных проемов на рисунке плана первого этажа коттеджа. Получаем значения ширины оконных проемов = 1190 , 2080 мм.

Ниже представлена картинка “Ширина оконных проемов для жилых помещений для наружных стен”. Согласно данным ГОСТа размеры оконных проемов для плана нашего коттеджа принимается 910 мм, 1210 мм, 2110 мм.

Как сделать оконные проемы на плане дома в Автокад (алгоритм)

Для создания оконных проемов в Автокад я воспосользовался следующим алгоритмом (вы можете использовать лубой удобный для вас способ создания оконных проемов на плане):

Вызываем команду Отрезок в Автокад и чертим первую стенку оконного проема.

Выделяем отрезок и активируем ручку. Выбираем опцию “Переместить” из контекстного меню редактирования объектов в Автокад ручками. Далее чтобы при перемещении отрезка на заданное расстояние сделать его копию, выберите опцию “Копировать”. Скопируйте отрезок на расстояние 910 мм, т.е. на ширину оконного проема. Для отслеживания перпендикулярных углов, полярных углов в Автокад вам понадобится полярная привязка, либо режим ОРТО.

Выделите два отрезка на плане дома в Автокад, обозначающих оконный проем, и сгруппируйте их для удобства работы с оконным проемом и размещения его по позициям согласно плана первого этажа коттеджа. Сгурппировать объекты в Автокад вы можете из контекстного меню. Нажмите правую кнопку мыши и в контекстном меню выберите строку “Группа” — “Группа”.

С помощью команд “Копировать” и “Повернуть” в Автокад расскопируйте оконные проемы и разместите согласно рисунка плана дома.

Создание оконных проемов на дуговой стене плана дома в Автокад

Дуговая стена плана первого этажа коттеджа в Автокад содержит четыре оконных проема шириной 910 мм и два оконных проема шириной 2110 мм. Предлагаю вам ознакомиться с построением оконных проемов в Автокад в дуговой стене из видеоурока ниже.

Условное обозначение в Автокад остекления оконных проемов на плане коттеджа

Условно обозначим остекление оконных проемов в Автокад, построив линию на расстоянии 120 мм от внешней границы стены. Для этих целей удобно использовать команду “Подобие” для построения подобных объектов со смещением 120 мм, а затем команду “Обрезать” с опцией “Выбрать все” для подрезания лишних линий в Автокад, где каждый объект является режущей кромкой и все объекты могут подрезать сами себя.

Обозначение (изображение) окон на плане дома в Автокад, толщина линий

Мы построили оконные проемы на плане дома в Автокад, а также произвели условное обозначение остекления оконных проемов, но на этом обозначение (изображение) окон на плане дома не заканчиваются. Дело в том, что требуется еще соблюсти на обозначении окна на плане толщину линий!

Чтобы не перечерчивать стены, которые проходят непосредственно в оконных проемах, разорвите их в точке специальных инструментом “Разорвать в точке” команды “Разорвать” в Автокад.

Для удобства изменения толщины линий стен с толстой на сплошную тонкую, проходящих в оконных проемах, используйте инструмент “Копирования свойств” в Автокад.

Более подробно смотрите в видеоуроке ниже.

Используемые команды и инструменты Автокад для создания оконных проемов, окон на плане дома (коттеджа):

Видео “Как сделать оконные проемы, окна на плане дома в Автокад (обозначить)”

При работе над моделью дома или другой постройки в AutoCAD всегда приходится решать вопрос, как сделать один из основных элементов — окна. Конечно, проекты бывают разные, но все-таки в большинстве случаев используются одни и те же приемы, и если научиться делать модель простого окна, то и боле сложные варианты можно создать по тому же принципу.

В видеоуроке, входящего в бесплатный видеокурс, показан простейший способ создания окна из простейших примитивов, с последующим выдавливанием для создания объема. Так можно легко сделать любое количество створок или рамы любой сложности. Мелкие детали – навесы, ручки и т.д. — при необходимости также можно создать из примитивов несложными методами редактирования.

Созданную модель можно сохранить в собственной библиотеке, чтобы в следующий раз вставить сразу готовую. Так со временем можно накопить коллекцию не только окон, но и других элементов, и их использование намного сократит время работы над проектом. Можно найти готовые модели в Интернете и пополнить свою коллекцию.

Пробуем AutoCAD 2007 – Проемы, окна, двери


Главная	Скачать	Помощь	Автора!

1 О чем вы?

2 Коттедж своими руками.

Блиц

2.1 Создаем библиотеку шаблонов

2.1.1 Общий шаблон. Настраиваем текст и размеры

2.1.2 Формат чертежа

2.1.3 Координационные оси

2.1.4 Разрезы

2.1.5 Отметки

2.1.6 Стекло

2.1.7 Заголовки

2.1.8 Флажок

2.1.9 Экспликация помещений

2.2 Строим план

2.2.1 Основа основ – сеть координационных осей

2.2.2 Стены и перегородки

2.2.3 Проемы, окна, двери

2.2.4 Крыльцо, лестница, ограждение

2.2.5 Озвучиваем! Размеры

2.2.6 Проставляем площади

2.2.7 Model или Layout? – оформление

3 Разрез

2.4 Фасады

2.4.1 Просто чертим

2.4.2 Проставляем отметки

2.4.3 О заливке

2.4.4 Оформляем

2.5 3D. Давим

2.5.1 Готовим образующие

2.5.2 Выдавливание и вычитание стен. Цоколь

2.5.3 Проемы. Снова вычитание

2.5.4 Создаем оконные и дверные блоки

2.5.5 Материалы. Свет

2.5.6 Камеры

2.5.7 Картинка, покажись! Рендер

<-Пред.

След.->

Чуть оживим сухое молчание стен – добавим оконные и дверные проемы.

Наберитесь терпения – очень длинное упражнение

В первой части этого упражнения построим оконные проемы 1 и 2 этажей по таким размерам

Откройте “Домик.dwg”, если еще не сделали этого. Построим первый оконный проем. Для построения проема с четвертью постройте полилинию (, “Полилиния”, “Polyline”), отложив от пересечения внешних граней стен по осям “1” и “А” вправо 3815 мм. Проведите ее вверх на 120 мм, затем влево на 65 мм и вверх – опустив перпендикуляр до внутренней грани стены.

Используем построенную грань проема для завершения первого окна. Выделите полилинию, полученную в п. 1. С помощью инструмента (, “Зеркало”, “Mirror”) постройте ее зеркальное отображение.

В качестве линии отражения (mirror line) укажите вертикальную линию, отстоящую на 755 мм правее верхней точки исходной полилинии (арифметически это 1510/2 – ведь именно проем такого размера нам надо получить). Завершите проем, соединив углы четвертей горизонтальной линией (, “Линия”, “Line”) так, как показано на следующем рисунке

Так, в соответствии с ГОСТ, должен выглядеть проем с четвертью

Скопируйте полученный проем вправо таким образом, чтобы между ним и соседним проемом получилось расстояние 4080 мм (, “Копировать”, “Copy”).

Скопируйте один из полученных проемов на левую стену здания. Для этой цели удобно использовать команду (“Зеркало”, “Mirror”), указав в качестве линии отражения (mirror line) две точки – внутренний и внешний угол пересечения стен по оси “1” и “А”.

Перенесите скопированный проем так, чтобы он отстоял от внутренней грани стены по оси “В” на 1160 мм.

Скопируйте полученный проем вниз так, чтобы расстояние между ним и его копией было 510 мм.

И последний штрих – выделите два окна по оси “1” и сделайте их зеркальное отражение на ось “4” – с помощью команды (“Зеркало”, “Mirror”). В качестве линии отражения укажите вертикальную линию, проходящую через середину стены по оси “А” или “В”.

Внимание! Переломный момент. Выделите полностью весь получившийся план и скопируйте его вправо – будем использовать эту заготовку для оформления плана 2 этажа. Вернемся к оригиналу.

Построим двери – закрепляем навыки – используем те же методы, что использовали при построении окон. Попробуйте сделать это самостоятельно, используя размеры следующего чертежа.

Так я предлагаю установить двери 1 этажа

Несколько советов. Для начала постройте одни проемы, без дверных полотен. Полотна удобно будет выполнить позже, оптом – проще!

Для построения двери по оси А (входной, или выходной – как хотите; обратите внимание, она – крепкий орешек, с четвертью!) удобно скопировать готовую грань с рядом начерченного окна (например, находящегося слева от двери. В таком случае копируйте левую ее грань, выдержав простенок равным 510 мм). Для завершения этого проема, как и в случае с окнами, отзеркальте скопированную грань (, “Зеркало”, “Mirror”), приняв линию отражения, отстоящую на 1310/2=655 мм от нее.

Должно очень хорошо получиться.

Уверен, внутренние двери вы выполните с закрытыми глазами. Просто отступайте от нужных точек нужные расстояния, указанные в чертеже, и стройте первую грань проема (, “Линия”, “Line”). Вторую вы получите простым копированием (, “Копировать”, “Copy”).

Обрежьте участки стен, попадающие в проемы, с помощью команды (“Обрезать”, “Trim”).

Полотна дверей выполните тонкими линиями. В окне “Управление толщиной линии” (“Linewight Control”) установите значение 0,15 мм.

Линии полотен проводите под углом 45° к грани стены.

Чтобы напрасно не отключать режим “ОРТО” (“ORTHO”), используйте полярное слежение. Для этого подведите курсор к нужному углу, чуть задержите его, и отведите в подходящую сторону, пока не появится вектор полярного слежения (Polar Tracking Vector). Отложите соответсвующую длину отрезка (принимайте ее равной ширине проема) и нажмите <Enter>. Вторую точку укажите обычным способом, мышью, используя объектную привязку.

Для построения первой точки дверного полотна удобно использовать полярное слежение (Polar Tracking), Следите, чтобы острый угол между будущим дверным полотном и гранью стены было 45° – из эстетических соображений, конечно

Насчет второго этажа я абсолютно спокоен – все у вас получится очень четко. Придерживайтесь размеров, указанных на следующем чертеже

Двери 2 этажа

Обратите внимание – расположение и размеры большинства дверей совпадают с 1 этажом.

В практическом задании было бы рационально выделить двери 1 этажа и аккуратно перенести их на 2 этаж. Я же рекомендую вам построить их заново – для тренировки руки. К тому же во время работы часто бывает легче начертить заново, чем перенести откуда-нибудь. Кстати, рассмотренный случай с дверями 2 этажа – как раз такой.

Сохраните чертеж.

<-Пред.

След.->

Размеры окон по ГОСТу в жилых зданиях

«Окна — очи дома». Так сказал когда-то мудрый человек, намекая молодой хозяйке, что окна должны быть чистыми. Но в этой статье речь пойдет далеко не о моющих средствах для окон, а об их размере.

Каковы стандартные габариты для частного дома и для квартиры? И каких ошибок избежать при замере окон?

Стандартный размер окон для жилых помещений

В частном доме

Стандарты оконных проемов существуют для регуляции света в частных домах и не только.

Характеристики оконных проемов исходят из того, для чего помещение предназначено, но предусматривается еще и:

способность оконного пакета пропускать свет;

география;

размеры строения;

степень подходящего освещения.

Исходя из строительных норм, мы вычисляем стандарты окна. К тому же они рассчитаны на чистку дважды в год, а для районов с плохой экологией – 4 раза в год.

Сейчас предусматривают еще и численность стекол в пакете и расстояние между ними — для каждого заказчика коэффициент преломления луча высчитывать не станут, а освещенность понизится.

Если взять одностворчатые окна, то их обычная ширина и высота варьируются от 470Х470 мм до 1470Х870 мм. Естественно, здесь все зависит от габаритов проема.

Разберемся с двух- и трехстворчатыми окнами. Окна с двумя створками варьируются от 570Х1170 мм до 1470Х1470 мм. Оконный проем с тремя створами варьируются от 1170Х1770 мм до 1470Х2070.

А знаете ли Вы как сделать пластиковые откосы для окон своими руками? Подробности есть в этой статье.

В квартире

Теперь разберемся со стандартами окон в многоквартирном панельном доме. Здесь все зависит от типа дома:

для «брежневки» размеры двухстворчатого окна 1300Х1400 мм, с тремя створками — 2100Х1400 мм;

для «новой планировки»: с двумя створками 1460Х1430 мм, с тремя — 1780Х1430 мм;

для «сталинки» характерны Т-образные окна, его размеры могут быть 1500Х1900 мм, 1250Х1800 мм и 1080Х1800 мм;

для «хрущевки»: двухстворчатое окно 1208Х1340 мм, трехстворчатое — 2040Х1500 мм;

для «чешки»: с двумя створками 1300Х1400 мм, с тремя — 1760Х1400 мм.

Как подобрать?

Не стоит доверять стандартным размерам, поскольку их не существует в принципе — толщина стен и высота проемов во всех домах отличаются, соответственно, и стандарты отличаются.

Необходимо пригласить замерщика, который правильно измерит мерки, то есть высоту и ширину. Впрочем, предварительные измерения, чтобы рассчитать примерную стоимость готовой конструкции, можно произвести самостоятельно.

В комнатах, где жильцы и их гости будут находиться на протяжении долгого периода времени, соотношение окон к комнатной площади должно составлять 1:8.

Если окно единственное в комнате — расположите его в центре длинной стены и выше — в таком случае свет будет ложиться равномерно по всей комнате и равномерно поступать. Верхний откос не стоит создавать слишком далеко от потолка.

К поиску оптимального размера и формы для окна нужно подойти с умом и учесть несколько особенностей. Одна из таких — степень освещенности. Чтобы хорошо, а главное, правильно спланировать размеры проемов, следует соблюдать следующие правила:

Самым комфортным для человека является такое освещение, при котором ширина окон составляет не менее 55% от ширины всего помещения.
По правилам, самая малая освещенность достигается при том условии, что площадь остекления составляет не менее чем 10-12,5% от всей площади комнаты.

Самыми идеальными пропорциями считается прямоугольник с шириной с соотношением ширина и высота 80Х130 см. Подобные окна удобны в эксплуатации, и не создают лишний нагрузки на фурнитуру.

Нормы по ГОСТу

Для стандартов оконных проемов существует регламент Государственного стандарта за номером 11214-86. Такой стандарт определяет и размеры для балконных дверей. Сообразно этому ГОСТ, ширина окон варьируется 870 – 2670 мм, высота 1160 – 2060.

Таблица ниже познакомит Вас с типовыми размерами окон по ГОСТу.

Обычная ширина окна высчитывается с учетом цели строения, для каждой комнаты и помещения, его месторасположения и габаритов, поскольку уровень естественного солнечного света, зависящий от географического местоположения, определяет степень освещения.

Стандартные рамы изготавливают по ГОСТу, поскольку окнам важно обеспечить в доме необходимую норму дневного света.

Таким образом, габариты для двух- и трехстворчатого окна, изготовленного в соответствии с ГОСТ, должны быть 1300Х1400 мм и 2050Х1400 мм.

На значение данных характеристик влияют следующие факторы:

площадь данного помещения;
требуемая степень освещенности;
архитектурные особенности строения и самого помещения.

Исходя из общепринятых норм, площадь окна исходит из площади комнаты, и самого размера дома. На что же влияют размеры проема? В первую очередь, на остекление окна, сколько будет створок и саму форму.

Как видим, выбор размеров окна — довольно трудоемкое занятие. Нужно не допустить порчи каркаса и материалов. Лучший выход — нанять замерщика, чтобы он сделал все профессионально. Лучше переплатить, но потом наслаждаться хорошо поставленными и не кривыми окнами, чем мучиться с размерами.

Смотрите в этом видео об оптимальных размерах оконного проема:

Таблица стандартных размеров пластиковых окон ПВХ по ГОСТу

ГОСТы строительной отрасли регламентируют изготавливать окна таким образом, чтобы максимальная площадь оконного изделия из пластикового профиля была не больше 6 м2. Также открывающаяся створка по своей площади не должна превышать 2,5 м2.

Как правильно задать размеры окон на этапе проектирования

Только соблюдая стандарты и нормативы ГОСТа можно сделать остекление качественным, надежным и практичным. К примеру, если вы решили строить загородный дом с панорамным остеклением, то стоит принять во внимание тот факт, что окна должны быть не больше 6 м2.

В этом случае вы избавитесь от многих проблем, да и производителя найти не составит труда. Практически все компании смогут предложить решения по остеклению такого дома.

Если вы решили купить уже готовые окна на производстве или у строительной компании, то обратите внимание на площадь открывающихся элементов. Если она будет больше 2,5 м2, то проверьте наличие сертификатов на проведение специализированных испытаний по безопасности, т.к. площадь свыше указанной нормы не подпадает под действие стандартов.

При выборе стеклопакетов обратите внимание на вес открывающихся створок, он не должен превышать 80 кг. В противном случае это может привести к превышению критической части.

Для справки: Створка трехкамерного стеклопакета (3 стекла 4 мм) площадью 2,5 м2 весит около 75 кг.

Створки распашных окон должны открываться внутрь помещения во всех жилых помещениях, кроме помещений первого этажа и окон, выходящих на балконы и лоджии. Иные случаи открывания должны прописываться в проектной документации.

Габариты глухих окон

Редко кто заказывает окна с 2 или 3-мя (в зависимости от окна) открывающимися створками. Как правило, вторая и третья створка остаются глухими, т.е. не открываются. Выдержка из ГОСТ 23166-99:

5.1.6 Применение неоткрывающихся створок в оконных блоках помещений жилых зданий выше первого этажа не допускается, кроме створок с размерами, не превышающими 400х800 мм, а также в изделиях, выходящих на балконы (лоджии) при наличии в таких конструкциях устройств для проветривания помещений. Возможность применения неоткрывающихся створчатых элементов оконных блоков в других видах помещений устанавливают в проектной документации на строительство.

Таблица: окна стандартных, рекомендуемых размеров.

Возможные отклонения от линейных размеров окон

В процессе изготовления пластиковых окон возможно несовпадение линейных размеров с теми, которые указаны в проектной документации. Если отклонение составляет +2 .. – 1 мм, то это считается нормальным.

Разность длин диагоналей прямоугольных рам не должна превышать 2 мм при длине стороны до 1400 мм. Если длина свыше 1400 мм, то допустимое отклонение составляет 3 мм.

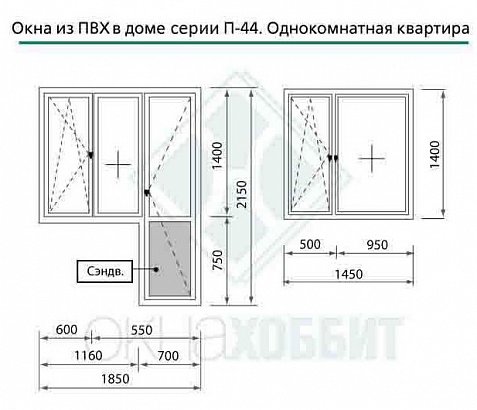

Размеры окон жилых помещений

Не редко имеют место быть случаи, когда размеры окон в панельном доме могут отличаться на 10-15 см, причем речь идет об одном и том же доме. То есть о точности говорить не приходится. Именно поэтому, в случае необходимости замера размеров окон нужна квалифицированная помощь.

Однако, существуют стандартные размеры окон в типовых домах, к которым нужно стремиться при проектировании, чтобы в последствии не усложнять жизнь жильцам и компаниям, занимающимся монтажом окон. Двустворчатое стандартное окно должно соответствовать размерам 1300 в высоту и 1400 в ширину. Трехстворчатое окно — ширина от 2050 до 2070, высота — 1400.

Что касается хрущевок, то тут ситуация другая. Так, размер окна в хрущевке напрямую зависит от ширины подоконника. В случае с широкими подоконниками, размер составляет 1450×1500 для двух створок и 2040×1500 для трех. Узкие подоконники предполагают размеры окон 1300×1350 и 2040×1350 соответственно.

Рассчитывая размеры мансардных окон , обычно исходят из стандартных параметров, но так же нужно учитывать угол уклона кровли. Существует закономерность, состоящая в том, что высота окна напрямую зависит от пологости кровли. Что касается расстояния между стропилами, то оно должно быть не меньше чем на 4-6 см шире оконной коробки.

Исходя из вышеуказанного, становится совершенно очевидно, что размеры окон даже в типовых домах не совпадают, но отталкиваясь от типа дома, можно на вскидку определить и размеры окон. Как бы там ни было, но угол падения солнечных лучей, играет определяющее значение в вопросах оконных размеров.

Размеры пластиковых окон

Затрагивая размеры окон пвх, отметим, что они могут быть самыми различными и зависят исключительно от величины проема. Тем более, учитывая современные технологии, пластикове окна могут изготавливаться с любыми размерами и абсолютно любой сложности.

На сегодняшний день существует модная тенденция делать размеры пластиковых окон очень большими, исходя из эстетических соображений, такое веяние смотрится эффектно и колоритно, но не стоит забывать о практичности. Открывающаяся створка не должна быть больше 900 кв. мм.

Никто не запрещает делать ее больше, но такие манипуляции будут гарантией того, что конструкция в скором времени просто выйдет из строя. В случае с глухими створками, отметим, что лучше не пренебрегать советом и не делать их более 1000 кв. мм., это чревато значительной нагрузкой на стеклопакет, что способствует его деформации.

В заключении отметим, что для специалистов нет ничего невозможного и нестандартные размеры пластиковых окон стали, скорее, правилом, чем исключением из него. Касаясь вопросов экономии, целесообразно подчеркнуть, что стандартное окно стоит дешевле, чем его аналог, выполненный под заказ. Но будет ли такая экономия оправданной, целиком и полностью зависит от размера оконного проема.

Стандарты ГОСТ

ГОСТ 30971-2002 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» (введен в действие с 1 марта 2003 г.)
ГОСТ – 23166-99 «Блоки оконные. Общие технические условия»
ГОСТ – 24700-99 «Блоки оконные деревянные со стеклопакетами. Технические условия»
ГОСТ – 30673-99 «Профили поливинилхлоридные для оконных и дверных блоков. Технические условия»
ГОСТ – 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия»
ГОСТ – 24866-99 «Стеклопакеты клееные. Общие технические условия»
ГОСТ 26601-85 Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкция и размеры
ГОСТ 11214-86 Окна и балконные двери деревянные с двойным остекленением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 11214-78 Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-86 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-80 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24699-81 Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 23344-78 Окна стальные. Общие технические условия
ГОСТ Р 54850-2011 Окна мансардные и зенитные фонари. Метод определения сопротивления теплопередаче
ГОСТ Р 54861-2011 Окна и наружные двери. Методы определения сопротивления теплопередаче
ГОСТ 21519-84 Окна и двери балконные, витрины и витражи из алюминиевых сплавов. Общие технические условия
ГОСТ 25062-81 Окна и двери балконные из алюминиевых сплавов. Типы, конструкции и размеры
ГОСТ 27936-88 Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкции
ГОСТ 23166-78 Окна и балконные двери деревянные. Общие технические условия

Каковы стандартные габариты для частного дома и для квартиры? И каких ошибок избежать при замере окон?

Стандартный размер окон для жилых помещений

В частном доме

Стандарты оконных проемов существуют для регуляции света в частных домах и не только.

способность оконного пакета пропускать свет;

география;

размеры строения;

степень подходящего освещения.

А знаете ли Вы как сделать пластиковые откосы для окон своими руками? Подробности есть в этой статье.

В квартире

Теперь разберемся со стандартами окон в многоквартирном панельном доме. Здесь все зависит от типа дома:

для «брежневки» размеры двухстворчатого окна 1300Х1400 мм, с тремя створками — 2100Х1400 мм;

для «новой планировки»: с двумя створками 1460Х1430 мм, с тремя — 1780Х1430 мм;

для «сталинки» характерны Т-образные окна, его размеры могут быть 1500Х1900 мм, 1250Х1800 мм и 1080Х1800 мм;

для «хрущевки»: двухстворчатое окно 1208Х1340 мм, трехстворчатое — 2040Х1500 мм;

для «чешки»: с двумя створками 1300Х1400 мм, с тремя — 1760Х1400 мм.

Как подобрать?

Самым комфортным для человека является такое освещение, при котором ширина окон составляет не менее 55% от ширины всего помещения.
По правилам, самая малая освещенность достигается при том условии, что площадь остекления составляет не менее чем 10-12,5% от всей площади комнаты.

Нормы по ГОСТу

Таблица ниже познакомит Вас с типовыми размерами окон по ГОСТу.

На значение данных характеристик влияют следующие факторы:

площадь данного помещения;
требуемая степень освещенности;
архитектурные особенности строения и самого помещения.

Смотрите в этом видео об оптимальных размерах оконного проема:

Государственный стандарт СССР ГОСТ 16289-86 “Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры” (утв. постановлением Госстроя СССР от 14 ноября 1985 г. N 192) (не действует)

Государственный стандарт СССР ГОСТ 16289-86
“Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры”
(утв. постановлением Госстроя СССР от 14 ноября 1985 г. N 192)

Срок введения установлен с 1 января 1987 г.

Взамен ГОСТ 16289-80

ГАРАНТ:

Постановлением Госстроя РФ от 20 июня 2003 г. N 75 настоящий ГОСТ признан не действующим на территории РФ с 1 марта 2004 г.

См. ГОСТ 11214-2003 “Блоки оконные деревянные с листовым остеклением. Технические условия”

Настоящий стандарт распространяется на деревянные окна и балконные двери с тройным остеклением, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

1. Основные размеры и марки

1.1. Окна и балконные двери с тройным остеклением изготовляют по настоящему стандарту с раздельноспаренными переплетами и дверными полотнами.

1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать:

для жилых зданий – указанным на черт. 1 и в справочном приложении 1;

для общественных зданий – указанным на черт. 2 и в справочном приложении 2.

Окна и балконные двери, приведенные на черт. 1, допускается применять и для общественных зданий.

1.3. Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль М = 100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя должны изготовлять шириной на 80 мм больше указанной на черт. 1 за счет увеличения ширины широких створок, а окно размерами 15 – 6 модулей – шириной на 70 мм меньше указанной на черт. 1, при этом маркировка изменяется соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.

1.4. По требованию потребителей одностворные окна и балконные двери, в том числе с форточными створками и фрамугами, должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком – в негативном изображении.

1.5. Устанавливается следующая структура условного обозначения (марки) окон и балконных дверей:

Примеры условных обозначений:

Окно правое типа PC для проема высотой 15 и шириной 9 дм:

ОРС 15-9 ГОСТ 16289-86

ОРС 15-9Л ГОСТ 16289-86

Окно типа PC для проема высотой 15 и шириной 13,5 дм, с форточной створкой:

ОРС 15-13,5 ГОСТ 16289-86

То же, для проема высотой 18 и шириной 18 дм, с несимметричным рисунком (вариант В):

ОРС 18-18В ГОСТ 16289-86

То же, в негативном изображении:

ОРС 18-18ВН ГОСТ 16289-86

Дверь балконная правая типа PC для проема высотой 22 и шириной 7,5 дм:

БРС 22-7,5 ГОСТ 16289-86

БРС 22-7,5Л ГОСТ 16289-86

2. Требования к конструкции

2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166-78, требованиями настоящего стандарта и по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт. 3-6, размеры сечений – на черт. 7-15; для общественных зданий – на черт. 16-22, размеры сечений – на черт. 23-32.

2.3. Размеры на общих видах окон и балконных дверей даны в свету, по наружным сторонам створок, форточек, фрамуг и полотен дверей, и по наружным сторонах коробок.

На чертежах, приведенных в настоящем стандарте, указаны размеры для неокрашенных деталей и изделий в миллиметрах.

2.4. Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах под широкими створками, фрамугами и полотнами сверлят отверстия диаметром 10 мм, располагаемые на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточными и узкими створками – одно отверстие по середине створок.

2.5. Наружные створки окон и наружные полотна балконных дверей должны быть оснащены врезными завертками со съемными ручками, а фрамуги – фрамужными приборами по ГОСТ 5090-79.

ГАРАНТ:

Взамен ГОСТ 5090-79 постановлением Госстроя СССР от 25 июля 1986 г. N 102 с 1 июля 1987 г. введен в действие ГОСТ 5090-86

2.6. Наружные створки окон и наружные полотна балконных дверей должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088-78.

ГАРАНТ:

Взамен ГОСТ 5088-78 постановлением Минстроя РФ от 5 апреля 1995 г. N 18-29 с 1 сентября 1995 г. введен в действие ГОСТ 5088-94

Взамен ГОСТ 5088-94 приказом Федерального агентства по техническому регулированию и метрологии от 24 апреля 2006 г. N 76-ст с 1 января 2007 г. введен в действие ГОСТ 5088-2005

Внутренние створки окон высотой более 1400 мм и шириной более 600 мм, высотой более 1000 мм и шириной более 900 мм, а также полотна балконных дверей должны быть навешены на 3 петли.

2.7. Для остекления окон и баллонных дверей жилых зданий следует применять стекло по ГОСТ 111-78 шириной 2,5-3 мм, а для общественных зданий толщиной 3-4 мм.

ГАРАНТ:

В настоящее время действует ГОСТ 111-2001 “Стекло листовое. Технические условия”, утвержденный постановлением Госстроя РФ от 7 мая 2002 г. N 22

Толщину стекла уточняют в проекте с учетом ветровых нагрузок и шумовых воздействий в районе строительства и указывают в заказе на изделия.

2.8. Места расположения уплотняющих пенополиуретановых прокладок по ГОСТ 10174-72 в притворах окон и балконных дверей указаны на чертежах сечений.

ГАРАНТ:

Взамен ГОСТ 10174-72 постановлением Госстроя СССР от 27 июля 1990 г. N 65 с 1 января 1991 г. введен в действие ГОСТ 10174-90

2.9. По требованию потребителей по периметру коробок окон и балконных дверей на торцевых и боковых поверхностях допускаются продольные пазы различного профиля, заполняемые деревянными вкладышами и обрамляемые наличниками при соединении изделий друг с другом.

2.10. Для обеспечения возможности оборудования окон и балконных дверей общественных зданий фрамужными приборами рычажного типа допускается увеличивать толщину верхних и вертикальных брусков коробок и импостов на 20 мм без изменения габаритов изделий.

2.11. По согласованию изготовителя с потребителем допускается изготовление балконных дверей высотой 28 модулей с фрамугами в отдельных коробках. В этом случае высота глухой части полотен или остекленной части фрамуг уменьшается на 50 мм.

2.12. Расположение приборов в окнах и балконных дверях (примеры) приведено в рекомендуемом приложении 3; спецификация стекол для окон и балконных дверей жилых зданий приведена в справочном приложении 4; спецификация стекол для окон и балконных дверей общественных зданий приведена в справочном приложении 5; фрамужный соединитель и ручка-упор приведены в справочном приложении 6.

Размеры окон по ГОСТу в жилых зданиях

УДК 691.11.028.1/.6:006.354 Группа Ж32

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ

СО СТЕКЛОПАКЕТАМИ И СТЕКЛАМИ

ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

Типы, конструкция и размеры

Wooden windows and balcony doors with double glazing units

and additional glasses for dwelling and public buildings.

Types, structure and dimensions

Дата введения 01.01.84

Настоящий стандарт распространяется на деревянные окна и балконные двери со стеклопакетами и стеклами, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. Окна и балконные двери по настоящему стандарту изготовляют с однокамерными клееными стеклопакетами во внутренних и стеклами в наружных створках.

1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать: для жилых зданий — указанным на черт. 1 и в приложении 1; для общественных зданий — указанным на черт. 2 и в приложении 2.

Окна и балконные двери, приведенные на черт. 1, могут применяться и для общественных зданий.

1.3. Заполнение оконных проемов общественных зданий шириной 18 М (модуль М = 100 мм) и более следует осуществлять, набором окон, приведенных на черт. 2.

1.4. По требованию потребителей одностворные окна и балконные двери, в т. ч: с форточными створками и фрамугами должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком — в негативном (зеркальном) изображении.

1.5. Устанавливают следующую структуру условного обозначения марки) окон и балконных дверей:

Примеры условных обозначений (марок)

Окно правое серии РСП для проема высотой 15 и шириной 9 дм:

ОРСП15—9 ГОСТ 24699-81

ОРСП15— 9Л ГОСТ 24699-81

Дверь балконная правая серии РСП для проема высотой 22 и шириной 9 дм:

БРСП22—9 ГОСТ 24699-81

Окно серии РСП для проема высотой 18 и шириной 15 дм, с несимметричным рисунком (вариант А):

ОРСП18—15А ГОСТ 24699-81

То же, в негативном (зеркальном) исполнении:

ОРСП18—15АН ГОСТ 24699-81

Габаритные размеры окон и балконных дверей жилых зданий

1. Схемы изделий изображены со стороны фасада.

2. Цифры над схемами изделий означают размеры проемов в модулях.

3. Окна талов 15—12; 15—13,5; 15—15; 15—18 и 15—21 — с клапанами.

Габаритные размеры окон и балконных дверей общественных зданий

1. Схемы изделий изображены со стороны фасада.

2. Цифры над схемами изделий означают размеры проемов в модулях.

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт. 3—5, размеры сечений деталей — на черт. 6—18; для общественных зданий — на черт. 19—21, а размеры сечений деталей — на черт. 22—29.

2.3. Размеры окон и балконных дверей на черт. 1—5 и 19—21 указаны по наружным сторонам коробок, в свету, и по наружным сторонам створок, фрамуг, клапанов и полотен.

На чертежах, приведенных в настоящем стандарте, указаны размеры неокрашенных деталей и изделий в миллиметрах.

2.4. Для отвода дождевой воды сверлят отверстия диаметром 10 мм, которые должны располагаться в нижних брусках коробок и горизонтальных импостах под створками и фрамугами на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под клапанами — одно отверстие посередине.

Конструкция, форма, основные размеры и марки окон и балконных дверей жилых зданий

2.5. Внутренние створки окон высотой более 1350 мм при ширине более 600 мм, а также высотой более 1000 мм при ширине более 850 мм должны быть навешены на 3 петли.

Примеры расположения приборов в окнах и балконных дверях приведены в приложении 3.

2.6. Для остекления внутренних створок окон и балконных дверей применяют клееные однокамерные стеклопакеты по действующей НТД.

2.7. Для остекления наружных створок окон и балконных дверей следует применять оконное стекло по ГОСТ 111 толщиной: для жилых зданий 2,5 — 3 мм, для общественных зданий 3 — 4 мм.

Толщину стекла уточняют в проекте с учетом ветровых нагрузок в районе строительства.

2.8. Последовательность выполнения операций при монтаже стеклопакетов и схемы расположения опорных, распорных и боковых прокладок, устанавливаемых по периметру стеклопакетов, приведены в приложениях 4 и 5.

Монтаж стеклопакетов и выбор материалов для прокладок следует выполнять в соответствии с инструкцией по применению, монтажу и эксплуатации стеклопакетов в гражданском строительстве.

2.9. Места прикрепления уплотняющих пенополиуретановых прокладок в притворах окон и балконных дверей указаны на чертежах сечений деталей.

2.10. Приклеивание облицовок к каркасу клапана должно выполняться на клеях средней водостойкости (карбамидном, поливинилацетатном и т.п.). Наружные клапаны должны изготовляться из цельной древесины.

2.11. Клапаны могут быть оснащены пластмассовой сеткой и жалюзийной решеткой, в этом случае отливы на клапанах не применяют.

2.12. Клеи и мастики, используемые при изготовлении окон, должны быть разрешены к применению в установленном порядке.

2.13. Ручка-упор для клапана, фрамужный соединитель и спецификации стеклопакетов и стекол для окон и балконных дверей жилых и общественных зданий приведены в приложениях 6 — 9.

Сечения по притворам окон и балконных дверей жилых зданий

1 — уплотняющие прокладки по ГОСТ 10174

1 — опорные, распорные и боковые прокладки; 2 — рейка, допускается приклеивание рейки с дополнительным креплением шурупами; 3 — уплотняющие прокладки по ГОСТ 10174; 4 — отверстие диаметром 10 мм для отвода воды (см. п. 2.4)

1 — опорные, распорные и боковые прокладки; 2 ( уплотняющие прокладки по ГОСТ 10174

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. Окна и балконные двери, изготовляемые по настоящему стандарту, подразделяют на типы:

С – со спаренными створками и дверными полотнами;

Р – с раздельными створками и дверными полотнами.

1.2. Габаритные размеры окон, балконных дверей и размеры проемов для них должны соответствовать:

для жилых зданий – указанным на черт. 1 и в приложении 1;

для общественных зданий – указанным на черт. 2 и в приложении 2.

Окна и балконные двери, приведенные на черт. 1, допускается применять и для общественных зданий.

1.3. Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль М-100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя допускается изготовлять шириной на 80 мм больше указанных, за счет увеличения широких створок, а окно размерами 15-6 модулей – шириной на 70 мм меньше указанного, при этом маркировку изменяют соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.

1.4. Для жилых зданий, возводимых в IV климатическом районе, допускается применять окна с узкой створкой (без форточки).

1.5. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком – в негативном изображении.

1. 6. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:

В конце марки окон и балконных дверей с одинарным остеклением, перед обозначением стандарта, добавляют цифру 1 через тире.

Пример условного обозначения окно типа С для проема высотой 15 и шириной 9 дм, с правой навеской створок:

ОС 15-9 ГОСТ 11214-86

То же, с левой навеской створок:

ОС 15-9Л ГОСТ 11214-86

Дверь балконная правая типа С для проема высотой 22 и шириной 9 дм:

БС 22-9 ГОСТ 11214-86

То же, окно типа Р для проема высотой 18 и шириной 18 дм, с несимметричным рисунком окна (вариант В):

ОР 18-18В ГОСТ 11214-86

То же, в негативном изображении:

ОР 18-18ВН ГОСТ 11214-86

То же, окна типа С для проема высотой 15 и шириной 13,5 дм, с форточной створкой:

ОС 15-13,5 ГОСТ 11214-86

То же, правой балконной двери типа С для проема высотой 22 и шириной 7,5 дм с правой навеской полотна:

БС 22-7,5 ГОСТ 11214-86

То же, левой балконной двери:

БС 22-7,5Л ГОСТ 11214-86

2.

ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей типа С для жилых зданий должны соответствовать указанным на черт. 3-5, для общественных зданий – на черт. 6-11, а размеры сечений деталей и притворов – на черт. 12-23.

2.3. Конструкция, форма, основные размеры и марки окон и балконных дверей типа Р для жилых зданий должны соответствовать указанным на черт. 24-27, для общественных зданий – на черт. 37-43, а размеры сечений деталей и притворов для жилых зданий – на черт. 28-36, общественных зданий – на черт. 44-53.

2.4. Размеры на общих видах окон и балконных дверей даны в свету по наружным сторонам створок, фрамуг, форточек, полотен дверей и по наружным сторонам коробок.

На чертежах, приведенных в настоящем стандарте, указаны в миллиметрах размеры неокрашенных деталей и изделий.

2.5. Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах окон и балконных дверей типа С делают прорези шириной 12 мм, а в окнах и балконных дверях типа Р сверлят отверстия диаметром 10 мм, располагаемые под широкими створками, полотнами балконных дверей и фрамугами на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточными и узкими створками – одну прорезь или одно отверстие на середине.

2.6. Наружные створки окон и полотна балконных дверей типа Р должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088. Внутренние створки окон типа С высотой более 1400 мм и шириной более 600 мм, а также высотой более 1000 мм и шириной более 900 мм должны быть навешены на 3 петли.

2.7. Для остекления окон и балконных дверей жилых зданий следует применять стекло толщиной 2,5-3 мм по ГОСТ 111-78, а для общественных зданий толщиной 3-4 мм.

Толщину стекла уточняют в проекте и при заказе изделий с учетом ветровых нагрузок и шумовых воздействий в районе строительства.

2.9. По требованию потребителей по периметру оконных и дверных коробок на торцевых и боковых поверхностях допускается устройство продольных пазов различного профиля, заполняемых вкладышами и обрамляемых наличниками при соединении блоков друг с другом.

2.10. В жилых и общественных зданиях для климатических районов, где по теплотехническим расчетам не требуются окна и балконные двери с двойным остеклением, а также в неотапливаемых зданиях и помещениях должны применяться только наружные элементы окон и балконных дверей типа Р, при этом толщина бруска коробки должна быть не менее 54 мм, а размеры сечений устанавливают в рабочих чертежах.

2.11. Для обеспечения возможности оснащения окон и балконных дверей общественных зданий фрамужными приборами рычажного типа допускается увеличивать толщину верхних и вертикальных брусков коробок и импостов на 20 мм без изменения габаритов изделий.

2.12. По согласованию изготовителя с потребителем допускается изготовление балконных дверей высотой 28 модулей с фрамугами в отдельных коробках. В этом случае высоту глухой части полотен или остекленной части фрамуг уменьшают на 50 мм.

2.13. По согласованию изготовителя с потребителем допускается изготовление окон типа С высотой 6 и 9 модулей, предназначенных для лестничных клеток, без импоста с навеской створки на нижней горизонтальной оси с обязательной установкой ограничителей открывания.

2.14. По согласованию изготовителя с потребителем допускается заполнение глухой части внутренних полотен балконных дверей типов С и Р цементностружечными плитами по ГОСТ 26816-86 отдельно или с древесноволокнистыми плитами, а в наружных полотнах замена деревянной обшивки цементностружечными плитами толщиной 12 мм. Допускаются др. варианты заполнения глухой части наружных полотен, не снижающие эксплуатационные характеристики изделий, при этом заполнение (филенка) должно быть заглублено в четвертях брусков и закреплено раскладкой (штапиком).

2.15. Расположение приборов в окнах и балконных дверях (примеры) приведено в рекомендуемом приложении 3; спецификация стекол для окон и балконных дверей жилых зданий приведена в справочном приложении 4, спецификация стекол для окон и балконных дверей общественных зданий приведена в справочном приложении 5.

Габаритные размеры окон и балконных дверей типов С и Р жилых зданий

Габаритные размеры окон и балконных дверей типов С и Р общественных зданий

Примечания к черт. 1 и 2:

1. Схемы изделий изображены со стороны фасада.

2. Цифры над схемами изделий означают размеры проемов в модулях.

3. Окна жилых зданий высотой 18 модулей и балконные двери высотой 24 модуля – ограниченного применения для климатических подрайонов 1А, 1Б и 1Г.

Конструкция, форма, основные размеры и марки окон и балконных дверей жилых зданий

Конструкция, форма, основные размеры и марки окон и балконных дверей общественных зданий

Сечения по притворам окон и балконных дверей жилых и общественных зданий

1 – уплотняющие прокладки; 2 – петля (для бокового сечения)

Что представляет собой окно с четвертью?

В зависимости от выбора строителями технологии и материала для возведения стен, проемы в зданиях могут иметь разную конфигурацию – бывают окна с четвертью и без. Существующие отличия не оказывают принципиального влияния на основные характеристики домов. Однако от них зависит дальнейший выбор методик замера и монтажа оконных конструкций. Чтобы не допустить ошибок при выборе окон, определении их правильных габаритов и в ходе проведения установки, рекомендуем ознакомиться с полезной информацией из этой статьи.

Окно с четвертью: что это?

Окно с четвертью не всегда можно определить с первого взгляда со стороны улицы, но при детальном рассмотрении сразу видны его отличительные признаки. В фасадной плоскости по всему периметру проема, включая его нижнюю зону, имеется небольшой бортик. Свое название технология получила за счет того, что при возведении стен лицевая кладка на четверть длины кирпича перекрывала оконный проем. Этого расстояния вполне достаточно, чтобы выступ не затруднял эксплуатацию окон и успешно выполнял возложенные на него функции. Такой бортик обеспечивает оконной конструкции ряд преимуществ:

стабильное положение конструкции в проеме – четверть страхует раму от выпадения наружу;
более высокий уровень герметичности – наличие бортиков затрудняет попадание влаги в монтажный шов и исключает продувание конструкции;
облегченный монтаж – выступы служат ориентиром и границей, поэтому рабочие не тратят время и другие ресурсы на выполнение дополнительных операций.

Хотя все перечисленные достоинства имеют большое значение, необходимо сделать отдельный акцент на высоком уровне герметичности. Благодаря этой характеристике значительно уменьшаются теплопотери, окна меньше запотевают, на рамах, створках и откосах не образуется плесень.

Наличие четверти продлевает срок службы монтажного шва, поскольку бортик эффективно защищает застывшую пену от вредного для нее воздействия ультрафиолета, ветра, пыли и воды.

Такой способ возведения наружных стен также эффективен при строительстве бетонных и деревянных домов. Во всех случаях полученный бортик не перекрывает полностью раму и служит для нее дополнительным барьером и опорой. Наличие выступа делает возможным монтаж окна в четверть по ГОСТу.

Окно без четверти – отличия

Разница между двумя видами проемов заключается в рельефе поверхности откосов. Ее достаточно просто обнаружить, и это может сделать даже далекий от строительства человек. Окна без четверти не имеют ярко выраженного перехода от внутренних откосов к наружным. Гладкие стены по периметру проемов в таких домах позволяют самостоятельно определять габариты этих участков в процессе установки оконных блоков. То есть при монтаже движение рамы вперед или назад не ограничивается никакими конструктивными элементами здания.

Обычно такие проемы встречаются в частном домостроении, поскольку владельцы недвижимости максимально упрощают для себя строительные технологии. Кроме того, при возведении современных зданий из габаритных пеноблоков проблематично создать небольшой выступ в проемах. При этом отсутствие бортика не оказывает критического влияния на основные эксплуатационные характеристики оконных конструкций, но все равно создает определенные сложности при монтаже:

требуется дополнительная защита монтажного шва;
возникают проблемы с использованием уплотнительной ленты ПСУЛ, которая позволяет конструкции «дышать»;
уходит больше времени на придание правильного положения окнам и их надежную фиксацию в проеме.

Если в процессе установки окон в проемах без четверти не предпринять необходимые меры, то возможна разгерметизация монтажного шва и преждевременный износ застывшей пены. Вследствие этого снижается энергоэффективность любых окон, выпадает конденсат, развиваются грибок с плесенью и даже появляется риск деформации конструкций. Чтобы избежать таких неприятных последствий, нужно правильно провести замер с последующей установкой.

Особенности замера окна с четвертью и без

Процедуры определения правильных габаритов оконных конструкций отличаются для двух видов проемов. При проведении замеров необходимо учитывать индивидуальные особенности зданий, в противном случае гарантированы проблемы при установке, которые могут быть решены только путем изготовления новых окон.

Поскольку при выполнении этой процедуры возникает множество нюансов, которые человек без опыта упустит из внимания, замер окна с четвертью должен проводить специалист. Тем более эта услуга оказывается многими производителями и дилерами на бесплатной основе.

Однако часто возникают ситуации, когда знание габаритов оконных конструкций нужно для получения предварительного расчета стоимости. В этом случае небольшая погрешность не страшна, и замерить окно для таких целей можно самостоятельно.

Замер окна без четверти

Для проемов без значимых перекосов это сделать очень просто. Для этого требуется:

Определить местонахождение монтажной плоскости, в которой будет установлено окно. Обычно для этого общая толщина стены делится на 3, после чего замеряется глубина внутреннего откоса. Чаще всего она составляет 2/3 от толщины стены. Соответственно, наружный откос занимает 1/3 от общего габарита.

В отмеченной плоскости в трех точках (справа, в центре и слева) замеряется высота проема. Для дальнейших расчетов оставляется наименьший показатель полученной величины.

В этой же плоскости внизу, посередине и вверху светового проема замеряется его ширина. В качестве расчетной величины снова берется минимальный размер.

После определения фактической высоты и ширины можно легко вычислить размеры окна. Для этого от полученных габаритов нужно отнять величину зазоров между проемом и рамой. Согласно ГОСТ 30971-02 допуски на монтажные швы составляют 40-60 мм с каждой стороны.

Для нижней зоны проема при определении зазора целесообразно учитывать фактическую высоту подставочного профиля.

Рекомендованный алгоритм действий можно применять только в тех случаях, если проемы не имеют существенных перекосов. В более сложных ситуациях используется другая методика, основанная на вписывании прямоугольника в трапецию, параллелограмм или неправильный четырехугольник. Эти действия должен уже выполнять только мастер.

Иногда в прямом проеме специально делают четверть пред установкой. В таких случаях ранее снятые размеры не годятся для изготовления окон. Процедуру определения правильных габаритов необходимо повторить с применением алгоритма для проемов с четвертью.

Замер окна с четвертью

При выполнении этой процедуры нужно правильно замерить световой проем и определить, какой именно будет перехлест профиля рамы с выступающим участком стены. Ведь четверть окна, размеры которой в идеале с каждой стороны должны составлять по 65 мм, на практике может оказаться любой. По правилам оконная рама должна уходить внутрь за пределы светового проема:

сверху – на 15-20 мм;
справа и слева – на 20-40 мм;
снизу рама приподнята при помощи подставочного профиля на 10-30 мм над краем просвета (это требуется для успешной установки отлива).

Однако соблюдение нормативов возможно не всегда, поскольку выступающая четверть окна в кирпичной кладке и бетонной или деревянной стене может оказаться меньше рекомендованных размеров. В таких случаях перехлест должен быть уменьшен до такой величины, чтобы окно вписалось в просвет внутреннего (большего) проема. Если не учесть этой особенности и действовать шаблонно, рама может оказаться шире или выше требуемых размеров, и тогда возникнут проблемы при монтаже всей конструкции или установке отлива. Сам алгоритм замера состоит из следующей последовательности действий:

Определяются высота и ширина светового проема, который ограничен наружными откосами. Делается это точно так же, как и при снятии размеров с окна без четверти.

С каждой стороны снимаются размеры внутренних выступов по всему периметру проема.

С учетом полученных данных и рекомендованных допусков выполняется расчет возможного перехлеста стены и рамы в верхних и боковых зонах. Делается все это традиционно с учетом ширины монтажного шва (40-60 мм), заполняемого расширяющейся пеной.

Для нижней части окна определяется точный размер его возвышения над нижней плоскостью проема.

При вычислении высоты рамы требуется также учитывать расстояние между внутренней частью стены и подоконником.

Специфика установки в проем с четвертью и без

Способы монтажа в разных проемах не имеют принципиальной разницы. Ведь выступы всего лишь дополнительно защищают конструкции от выпадения, продувания и воздействия влаги. При этом рамы в разных видах проемов подвергаются одним и тем же нагрузкам, поэтому они должны фиксироваться с их учетом. Установка окон в четверть выполняется по требованиям, содержащимся в ГОСТ 30971-2012, с которыми можно ознакомиться в специальном обзоре на ОкнаТрейд.

Когда выполняется установка окон без четверти, выступающей внутрь проема, она ничем не отличается от процедуры по ГОСТу. Все требования остаются актуальными – ширина монтажных швов, расстояние между крепежными элементами и допустимые перекосы конструкции. Отличия заключаются в необходимости проведения мероприятий по защите монтажного шва с внешней стороны. Для этих целей рекомендуется использовать специальные нащельники и наружные наличники. Они помогают не только защитить застывшую пену, но и позволяют установить ленту ПСУЛ, которая даст окнам возможность «дышать».

Монтаж окон предпочтительнее проводить в проемах с четвертью. Если такой возможности нет, то требуется предпринять все меры по защите монтажного шва от внешних воздействий. Рекомендуется заранее оговаривать этот момент с бригадой установщиков.

Как сделать окно в автокаде

Создание обычного окна

Автор:

Эта процедура используется для создания нового обычного окна, обладающего свойствами, указанными в выбранном инструменте окна.

Откройте нужную для работы палитру инструментов и выберите инструмент окна.

При необходимости, для отображения нужного инструмента воспользуйтесь прокруткой палитры.

Прим.: Альтернативный способ: выберите вкладку “Главная” панель “Создание” Окно .

Можно переместить или скрыть палитру свойств, чтобы иметь доступ к большей площади чертежа.

Видовые экраны Автокад в пространстве Листа

Основная задача видовых экранов в пространстве Листов — организовывать чертеж и подготавливать его для вывода на печать. Можно создавать различное количество таких экранов, задавая им нужный размер, свойства, масштаб модели и т.д.

Автокад — видовое окно на Листах

Для подготовки чертежа к печати нужно переключиться в пространство Листа. Лист — это прототип будущего вашего чертежа. В первую очередь необходимо перейти в пространство Листа. Для этого нужно щелкнуть ЛКМ по вкладке Лист 1, как показано на рис.:

Вы попадете в пространство Листа, которое показано на рис.:

Видовой экран (ВЭ) пространства листа — это примитив. Каждый видовой экран листа представляет собой кадр изображения в пространстве модели, содержащий вид. В нём отображается модель в заданном масштабе и ориентации. Через видовой экран мы попадаем в пространство модели.

Если дважды щелкнуть ЛКМ внутри видового экрана, он станет активным. Тогда у нас появится доступ к пространству Модели, где находятся чертежи. Вращая колесико мыши, мы можем изменять масштаб, тем самым отдаляться или приближаться к объектам чертежа.

Обратите внимание на числа, которые меняются при масштабировании внизу экрана:

Это и есть текущий масштаб чертежа. Чтобы выбрать стандартное значение масштаба, которое соответствует ГОСТу, необходимо щелкнуть по маленькой стрелочке возле чисел, как показано на рис.:

Откроется список стандартных масштабов. При необходимости можно добавить новое значение. Для этого нужно выбрать «Пользовательский…» — «Добавить».

Откроется диалоговое окно, в котором следует указать имя и свойства масштаба. Создадим новое значение масштаба 1:200, как показано на рис.:

Теперь установим новое значение масштаба:

Чтобы выйти из видового экрана, достаточно дважды щелкнуть ЛКМ по листу за границей ВЭ.

В пространстве листа может создаваться один видовой экран, занимающий весь лист, или несколько видовых экранов. Если его выделить, то появятся четыре ручки для редактирования.

Размеры, свойства, масштаб и расположение видовых экранов могут меняться. Их можно копировать и выносить за пределы листа.

Создание нового ВЭ в пространстве листа

Чтобы создать новый видовой экран, перейдите на вкладку Лист — панель «Видовые экраны листа». Существует несколько вариантов создания ВЭ: прямоугольной формы, многоугольной или вообще произвольной формы.

Также можно просто копировать уже существующий ВЭ, воспользовавшись командой редактирования «Копировать». Это наиболее правильный путь, если необходимо задать одинаковые размеры видовых окон на одном листе.

Видовые экраны в Автокаде, используемые в пространстве Листа, необходимы для правильного оформления чертежей различной сложности. После этого работу можно выводить на печать.

Создание оконных проемов, окон на чертеже плана первого этажа коттеджа в Автокад

На рисунке плана первого этажа дома (подложке) даны оконные проемы без четвертей.

Измерение и определение размеров (ширины) оконных проемов на плане дома в Автокад

Как сделать оконные проемы на плане дома в Автокад (алгоритм)

Вызываем команду Отрезок в Автокад и чертим первую стенку оконного проема.

Создание оконных проемов на дуговой стене плана дома в Автокад

Условное обозначение в Автокад остекления оконных проемов на плане коттеджа

Обозначение (изображение) окон на плане дома в Автокад, толщина линий

Более подробно смотрите в видеоуроке ниже.

Используемые команды и инструменты Автокад для создания оконных проемов, окон на плане дома (коттеджа):

лучших приложений для рисования для Windows 2022

Цифровой художник с помощью графического планшета (Изображение предоставлено: Pixabay)

Независимо от того, являетесь ли вы профессиональным акварелистом, который хочет изменить свою работу с помощью цифрового искусства, начинающим художником, надеющимся создать свой собственный комикс, или кем-то еще, вам понадобится приложение для рисования. В то время как некоторые функции, такие как управление слоями и калибровка кисти, стали стандартными для всех, некоторые приложения нашли способы включить уникальные функции, которые делают их достойными своих премиальных ценников. Вот несколько лучших приложений для рисования для Windows.

(открывается в новой вкладке)

Corel Painter 2021

Личное предпочтение

Corel Painter 2021 — сияющая звезда программного пакета Corel для творчества. Приложение предлагает более 900 реалистичных типов кистей, различные текстуры бумаги и легко настраиваемое рабочее пространство. Corel Painter 2021 не только хорошо работает с готовыми планшетами для рисования от Wacom, Huion и XP Pen, но и предлагает дополнительную поддержку для пользователей, которые предпочитают рисовать в цифровом виде с помощью iPad Pro на своем ПК с Windows.

(открывается в новой вкладке)

Adobe Illustrator 2021

Отраслевой стандарт

Первое приложение, которое приходит на ум большинству людей, когда они думают о рисовании и творчестве, — это программный пакет Adobe. Статус Adobe на вершине кучи означает, что это приложение, с которым большинство планшетов для рисования и интерактивных дисплеев точно настроены для работы. Однако, поскольку Illustrator и Photoshop обладают такой исчерпывающей функциональностью, у них более крутая кривая обучения, если вы новичок в цифровом искусстве.

Бюджет для начинающих

Krita — это приложение для иллюстраций с открытым исходным кодом, которое с радостью разрушает любые предвзятые представления пользователя о свободном программном обеспечении. Для тех, кто хочет окунуться в анимацию, Krita включила это в стандартную функцию своего программного обеспечения. В прошлом были проблемы с недорогими интерактивными дисплеями, которые не могли работать с Krita, но эта ошибка была устранена по мере развития как драйверов этих планшетов, так и программного обеспечения Krita.

(открывается в новой вкладке)

Clip Studio Paint Pro

Потенциал для публикации комиксов

Clip Studio Paint — обязательное приложение для художников комиксов и манги. Приложение предоставляет своим пользователям десятки тысяч комических ресурсов, включая речевые пузыри и полностью сформированные макеты комиксов, всего за несколько кликов. Однако то, что делает Clip Studio Paint лучшим для цифровых иллюстраторов, — это позируемые 3D-модели, которые могут помочь как новичкам, так и более продвинутым художникам планировать и компоновать свои изображения.

(открывается в новой вкладке)

Rebelle 4

Переход от традиционного искусства к цифровому

Традиционным художникам нередко приходится бороться за переход к цифровому искусству. Живопись на фактурной бумаге просто имеет определенное ощущение. Компания Rebelle приложила немало усилий, чтобы закрыть этот пробел, создав приложение для цифровой живописи, которое имитирует поведение влажных сред. Тем не менее, Rebelle взимает дополнительную плату, если вы действительно хотите раздвинуть границы своих бумажных коллекций.

Medibang Paint Pro

Предназначен для манги

Как и Clip Studio Paint, Medibang Paint фокусируется на манге и комиксах. Программное обеспечение сильно загружено функциями для создания комических панелей, управления ими и готовых фонов. Medibang Paint Pro предлагает облачные сервисы, что означает, что вы можете использовать свои собственные кисти и другие настройки между своим настольным ПК, планшетом или даже смартфоном.

Функциональность против финансов

Выбор приложения для вашей цифровой иллюстрации будет личным решением, которое уравновешивает ваши творческие потребности с доступным бюджетом. Пакет программного обеспечения Adobe для творчества на удивление доступен благодаря тому, что они решили разбить более высокую стоимость своего программного обеспечения на ежемесячные платежи.

Однако Adobe подверглась резкой критике после сообщений о клиентах, которые пытались отменить свои ежемесячные подписки только для того, чтобы с них взималась плата за оставшиеся месяцы «годового контракта», даже если они не собирались пользоваться этой услугой. Это расчистило путь для некоторых других упомянутых приложений, чтобы привлечь к себе внимание Adobe.

Corel Painter 2021 наиболее близок к Adobe Illustrator в этом списке с точки зрения списка функций и функциональности, но он также ближе всего по цене. Corel пошел по тому же пути, что и их основной конкурент, предлагая услуги по подписке. Тем не менее, они по-прежнему дают вам возможность приобрести полную лицензию на программное обеспечение напрямую, если вы предпочитаете. Единовременная цена за лицензию может показаться на первый взгляд немного высокой, но лицензия Painter поставляется со скидкой на будущие ежегодные обновления.

Помимо цены, гибкость Painter — это то, что покоряет сердца сотрудников. Почти все функции, которые вы ожидаете найти в Illustrator, можно найти в рабочей области Painter, включая возможность использовать стандартные форматы файлов Photoshop и пользовательские кисти. Кроме того, Painter исключительно хорошо работает с различными устройствами ввода. Невероятная функциональность в сочетании с уверенностью в том, что у вас есть лицензия, может иметь большое значение.

Как ни приятно это душевное спокойствие, однако оно может быть не в вашем бюджете. Например, если вы только что приобрели интерактивный дисплей, то о дополнительных затратах на программное обеспечение может не идти и речи. Это лучшее место, где такое приложение, как Krita, может действительно проявить себя, поскольку оно многофункционально, удобно для начинающих и, что самое главное, бесплатно.

Прикладывание пера к цифровой бумаге

Многие решающие факторы могут повлиять на то, какое приложение для рисования действительно лучше для вас. Не каждое приложение будет хорошо работать с каждым планшетом для рисования. Комические макеты могут быть бесполезны для акварелиста. Тем не менее, каждое приложение для рисования в этом списке было выбрано потому, что оно предоставляет всесторонний набор функций, включая кисти, холсты и другие инструменты, которые будут полезны большинству цифровых художников.

Adobe Illustrator может быть статус-кво, но другие приложения, такие как Corel Painter 2021, Rebelle 4 и Krita, могут предложить ту же форму и функции за небольшую часть цены.

Коул — постоянный всезнайка Call of Duty и энтузиаст инди-игр для Windows Central. Она пожизненный художник с двадцатилетним опытом цифровой живописи, и она с радостью расскажет вам о бюджетных интерактивных дисплеях.

Класс рисования (System.Windows.Media) | Microsoft Learn

Справочник

Определение

Пространство имен:: Система.Windows.Media

Сборка:: PresentationCore. dll

Важный

Некоторая информация относится к предварительной версии продукта, который может быть существенно изменен до его выпуска. Microsoft не дает никаких явных или подразумеваемых гарантий в отношении представленной здесь информации.

Абстрактный класс, описывающий двухмерный рисунок. Этот класс не может быть унаследован вашим кодом.

 public ref class Drawing abstract: System::Windows::Media::Animation::Animatable

 [System.Windows.Localizability(System.Windows.LocalizationCategory.None, Readability=System.Windows.Readability.Unreadable)]
общедоступный абстрактный класс Рисование: System.Windows.Media.Animation.Animatable

 []
тип чертежа = класс
    наследовать
    интерфейс DUCE.IResource

 [ LocalizationCategory.None, Readability=System.Windows.Readability.Unreadable)>]
тип чертежа = класс
    наследовать Animatable

 Общедоступный рисунок класса MustInherit
Наследует Animatable

Наследование

Object

DispatcherObject

DependencyObject

Freezable

Animatable

Рисунок

Производный

Система.Windows.Media.DrawingGroup

System.Windows.Media.GeometryDrawing

Система.Windows.Media.GlyphRunDrawing

Система.Windows.Media.ImageDrawing

System.Windows.Media.VideoDrawing

Атрибуты: Атрибут локализуемости

Объекты рисования — это легкие объекты, которые позволяют добавлять в приложение геометрические фигуры, изображения, текст и мультимедиа. Объекты рисования считаются облегченными, так как они не поддерживают Макет, Обзор ввода и фокус. Из-за своих преимуществ в производительности рисунки идеально подходят для фона и картинок. Вы также используете чертежи при программировании на визуальном уровне.

Поскольку они наследуются от класса Freezable, объекты Drawing предоставляют дополнительные возможности, которые делают их полезными для описания изображений и фона: их можно объявлять как ресурсы, совместно использовать несколько объектов, делать доступными только для чтения и потокобезопасными. Дополнительные сведения о различных функциях объектов Freezable см. в разделе Обзор объектов Freezable.

Существуют разные типы объектов Drawing для разных типов контента: GeometryDrawing, ImageDrawing, DrawingGroup, VideoDrawing и GlyphRunDrawing.

Freezable Features

Рисунок — это тип объекта Freezable. Сведения о функциях Freezable, таких как замораживание и клонирование, см. в разделе Обзор объектов Freezable.

Характеристики

Границы	Получает выровненные по осям границы содержимого чертежа.
можно заморозить	Получает значение, указывающее, можно ли сделать объект немодифицируемым. (Унаследовано от Freezable)
ЗависимостьОбъектТип	Получает тип DependencyObjectType, являющийся оболочкой для типа CLR данного экземпляра. (Унаследовано от DependencyObject)
Диспетчер	Получает Dispatcher, с которым связан этот DispatcherObject. (Унаследовано от DispatcherObject)
HasAnimatedProperties	Получает значение, указывающее, связаны ли один или несколько объектов AnimationClock с каким-либо из свойств зависимостей этого объекта. (Унаследовано от Animatable)
Замерз	Получает значение, указывающее, доступен ли объект для изменения в данный момент. (Унаследовано от Freezable)
IsSealed	Получает значение, указывающее, запечатан ли данный экземпляр в настоящее время (только для чтения). (Унаследовано от DependencyObject)

Методы

ApplyAnimationClock (DependencyProperty, AnimationClock)	Применяет AnimationClock к указанному DependencyProperty. Если свойство уже анимировано, используется поведение передачи SnapshotAndReplace. (Унаследовано от Animatable)
ApplyAnimationClock (DependencyProperty, AnimationClock, HandoffBehavior)	Применяет AnimationClock к указанному DependencyProperty. Если свойство уже анимировано, используется указанный HandoffBehavior. (Унаследовано от Animatable)
BeginAnimation (DependencyProperty, AnimationTimeline)	Применяет анимацию к указанному DependencyProperty. Анимация запускается при рендеринге следующего кадра. Если указанное свойство уже анимировано, используется поведение передачи обслуживания SnapshotAndReplace. (Унаследовано от Animatable)
BeginAnimation (DependencyProperty, AnimationTimeline, HandoffBehavior)	Применяет анимацию к указанному DependencyProperty. Анимация запускается при рендеринге следующего кадра. Если указанное свойство уже анимировано, используется заданное поведение HandoffBehavior. (Унаследовано от Animatable)
Проверить доступ()	Определяет, имеет ли вызывающий поток доступ к этому DispatcherObject. (Унаследовано от DispatcherObject)
ClearValue (свойство зависимости)	Очищает локальное значение свойства. Очищаемое свойство указывается идентификатором DependencyProperty. (Унаследовано от DependencyObject)
ClearValue (DependencyPropertyKey)	Очищает локальное значение свойства, доступного только для чтения. Очищаемое свойство указывается DependencyPropertyKey. (Унаследовано от DependencyObject)
Клон()	Создает редактируемый клон этого чертежа, делая глубокие копии значений этого объекта. При копировании свойств зависимостей этот метод копирует ссылки на ресурсы и привязки данных (но они могут больше не разрешаться), но не анимации или их текущие значения.
CloneCore (замораживаемый)	Делает экземпляр клоном (глубокой копией) указанного Freezable, используя базовые (не анимированные) значения свойств. (Унаследовано от Freezable)
Клонекурентвалуе()	Создает редактируемый клон этого объекта Drawing, делая глубокие копии текущих значений этого объекта. Ссылки на ресурсы, привязки данных и анимации не копируются, но копируются их текущие значения.
CloneCurrentValueCore (замораживаемый)	Делает экземпляр модифицируемым клоном (глубокой копией) указанного Freezable с использованием текущих значений свойств. (Унаследовано от Freezable)
CoerceValue (свойство зависимости)	Приводит значение указанного свойства зависимостей. Это достигается путем вызова любой функции CoerceValueCallback, указанной в метаданных свойства для свойства зависимости, поскольку оно существует в вызывающем объекте DependencyObject. (Унаследовано от DependencyObject)
Создать Экземпляр()	Инициализирует новый экземпляр класса Freezable. (Унаследовано от Freezable)
СоздатьInstanceCore()	При реализации в производном классе создает новый экземпляр производного класса Freezable. (Унаследовано от Freezable)
Равно(Объект)	Определяет, эквивалентен ли предоставленный объект DependencyObject текущему объекту DependencyObject. (Унаследовано от DependencyObject)
Заморозить()	Делает текущий объект немодифицируемым и устанавливает для его свойства IsFrozen значение `true` . (Унаследовано от Freezable)
FreezeCore(логическое значение)	Делает этот объект Animatable немодифицируемым или определяет, можно ли сделать его немодифицируемым. (Унаследовано от Animatable)
GetAnimationBaseValue (DependencyProperty)	Возвращает неанимированное значение указанного DependencyProperty. (Унаследовано от Animatable)
Получитькакзаморожено()	Создает замороженную копию Freezable, используя базовые (не анимированные) значения свойств. Поскольку копия заморожена, любые замороженные подобъекты копируются по ссылке. (Унаследовано от Freezable)
GetAsFrozenCore (замораживаемый)	Делает экземпляр замороженным клоном указанного Freezable, используя базовые (не анимированные) значения свойств. (Унаследовано от Freezable)
ПолучитьCurrentValueAsFrozen()	Создает замороженную копию Freezable, используя текущие значения свойств. Поскольку копия заморожена, любые замороженные подобъекты копируются по ссылке. (Унаследовано от Freezable)
GetCurrentValueAsFrozenCore(Freezable)	Делает текущий экземпляр замороженным клоном указанного Freezable. Если у объекта есть анимированные свойства зависимостей, копируются их текущие анимированные значения. (Унаследовано от Freezable)
ПолучитьHashCode()	Получает хэш-код для этого DependencyObject. (Унаследовано от DependencyObject)
ПолучитьПеречислительЛокальногоЗначения()	Создает специализированный перечислитель для определения того, какие свойства зависимостей имеют локально заданные значения для этого DependencyObject. (Унаследовано от DependencyObject)
ПолучитьТип()	Получает тип текущего экземпляра. (Унаследовано от объекта)
GetValue (свойство зависимости)	Возвращает текущее действующее значение свойства зависимости в этом экземпляре DependencyObject. (Унаследовано от DependencyObject)
Инвалидатепроперти (DependencyProperty)	Повторно оценивает действующее значение указанного свойства зависимостей. (Унаследовано от DependencyObject)
MemberwiseClone()	Создает поверхностную копию текущего объекта. (Унаследовано от объекта)
При изменении()	Вызывается при изменении текущего объекта Freezable. (Унаследовано от Freezable)
OnFreezablePropertyChanged(DependencyObject, DependencyObject)	Гарантирует, что для члена данных DependencyObjectType, который только что был установлен, установлены соответствующие указатели контекста. (Унаследовано от Freezable)
OnFreezablePropertyChanged(DependencyObject, DependencyObject, DependencyProperty)	Этот член поддерживает инфраструктуру Windows Presentation Foundation (WPF) и не предназначен для использования непосредственно из вашего кода. (Унаследовано от Freezable)
OnPropertyChanged (DependencyPropertyChangedEventArgs)	Переопределяет реализацию DependencyObject OnPropertyChanged(DependencyPropertyChangedEventArgs), чтобы также вызывать любые обработчики Changed в ответ на изменение свойства зависимостей типа Freezable. (Унаследовано от Freezable)
Риадлокалвалуе (свойство зависимости)	Возвращает локальное значение свойства зависимости, если оно существует. (Унаследовано от DependencyObject)
Читатьпреамбулу()	Гарантирует, что доступ к Freezable осуществляется из действительного потока. Наследники Freezable должны вызывать этот метод в начале любого API, который считывает элементы данных, не являющиеся свойствами зависимостей. (Унаследовано от Freezable)
SetCurrentValue (DependencyProperty, Объект)	Задает значение свойства зависимости без изменения источника его значения. (Унаследовано от DependencyObject)
SetValue (свойство зависимости, объект)	Задает локальное значение свойства зависимости, указанное его идентификатором свойства зависимости. (Унаследовано от DependencyObject)
SetValue (DependencyPropertyKey, Объект)	Задает локальное значение свойства зависимости только для чтения, заданное идентификатором DependencyPropertyKey свойства зависимости. (Унаследовано от DependencyObject)
ShouldSerializeProperty (DependencyProperty)	Возвращает значение, указывающее, должны ли процессы сериализации сериализовать значение предоставленного свойства зависимостей. (Унаследовано от DependencyObject)
Нанизывать()	Возвращает строку, представляющую текущий объект. (Унаследовано от объекта)
Подтвердить доступ ()	Обеспечивает доступ вызывающего потока к этому DispatcherObject. (Унаследовано от DispatcherObject)
НаписатьПостскриптум()	Вызывает событие Changed для Freezable и вызывает его метод OnChanged(). Классы, производные от Freezable, должны вызывать этот метод в конце любого API, который изменяет члены класса, которые не хранятся как свойства зависимостей. (Унаследовано от Freezable)
Написать преамбулу ()	Проверяет, что объект Freezable не заморожен и что доступ к нему осуществляется из допустимого контекста потоковой передачи. Наследники Freezable должны вызывать этот метод в начале любого API, который записывает элементы данных, которые не являются свойствами зависимостей. (Унаследовано от Freezable)

События

Измененный

Происходит при изменении объекта Freezable или содержащегося в нем объекта.

(Унаследовано от Freezable)

Относится к

См. также

ImageDrawing
ГеометрияРисование
GlyphRunDrawing
Группа чертежей
ВидеоРисунок
Кисть для рисования

Создание заметок и рисование в OneNote для Windows 10

С помощью OneNote для Windows 10 вы можете писать заметки от руки, а также рисовать и делать наброски в своем блокноте. Это особенно хорошо работает на устройстве с сенсорным экраном, но вы также можете рисовать с помощью мыши.

Новый набор ручек можно настраивать и носить с собой. Вы определяете нужные ручки, карандаши и маркеры, после чего они становятся доступными в OneNote, Word, Excel и PowerPoint.

Рисование тушью

В меню Draw щелкните или коснитесь пера, карандаша или маркера, которые вы хотите использовать.
Нажмите на направленную вниз стрелку, которая появляется рядом с вашим выбором, а затем выберите предпочитаемый цвет чернил.
Совет: Если нужный цвет не отображается в палитре, нажмите Дополнительные цвета .
Нажмите или коснитесь символа + так часто, как вы хотите увеличить толщину пера или маркера.
Щелкайте или касайтесь символа – столько раз, сколько хотите, чтобы уменьшить толщину пера или маркера.

Стереть чернильные штрихи

Чтобы стереть то, что вы нарисовали, нажмите или коснитесь Ластик и выберите один из следующих вариантов:

Маленький , Средний или Большой Ластик — они позволяют вручную стирать части вашего рисунка.
Stroke Eraser — удаляет все жесты рисования одним касанием.
Примечание. Если вы удалили что-то, что не хотели стирать, нажмите «Отменить». в верхнем левом углу приложения или нажмите Ctrl+Z на внешней клавиатуре.

Выберите несколько росчерков

Чтобы работать с несколькими росчерками пера как с одним элементом, коснитесь Лассо Выберите и обведите штрихи или рисунки, которые вы хотите сгруппировать.

Узнайте больше о выборе рукописных штрихов

Преобразовать рукописный текст в текст

OneNote включает удобный инструмент преобразования, позволяющий преобразовать рукописный текст в печатный текст. Он даже сохранит размер и цвет ваших чернил, а также основные моменты и эффекты.

На вкладке Draw коснитесь Lasso Select .
org/ListItem”>
На странице обведите почерк, который вы хотите преобразовать.
На вкладке Draw коснитесь Ink to Text .

Вставка линий, стрелок, фигур или графиков

В меню Draw щелкните или коснитесь Shapes .
Выберите линию, стрелку или фигуру для рисования на странице.
Как только линия, стрелка или фигура появятся на странице, вы можете выбрать их, чтобы переместить, повернуть или изменить их размер.
Чтобы ввести снова, коснитесь Выберите объекты или введите текст .

Рисование точных фигур

Вы можете нарисовать фигуру, которую OneNote автоматически очистит и преобразует в точную форму. Например, если вы нарисуете квадрат, OneNote преобразует его в настоящий квадрат с идеально прямыми углами.

В меню Draw нажмите или коснитесь Выберите объекты или введите текст , а затем щелкните или коснитесь Чернила, чтобы сформировать .
Нарисуйте фигуру, например круг, треугольник или прямоугольник.
Нарисованная от руки фигура превращается в фигуру с прямыми линиями или четкими углами.
Для повторного ввода коснитесь Выберите объекты или введите текст .

Панорамирование и масштабирование при рисовании

Чтобы выйти из режима рисования, чтобы вы могли панорамировать и масштабировать, нажмите Выберите объекты или введите текст .

Выберите один из следующих вариантов:

Чтобы увеличить или уменьшить масштаб, сведите и растяните экран двумя пальцами.
Для прокрутки проведите вверх и вниз одним пальцем.
Чтобы панорамировать, проведите пальцем влево и вправо.
Когда вы закончите, нажмите или коснитесь пера, карандаша или маркера, чтобы рисовать снова.

Использование перьев в других приложениях Office

Если вы вошли в другие приложения Office 365 с той же учетной записью Майкрософт, ваши перья «бродят» вместе с вами, и любые пользовательские настройки, которые вы настроили для перьев в OneNote, будут отображаться между приложениями Office 365.

В Excel, Word или PowerPoint щелкните или коснитесь вкладки Обзор .
В Visio щелкните или коснитесь вкладки Draw .
Нажмите или коснитесь Начать рукописный ввод .

Рисование и набросок заметок на странице

OneNote позволяет рисовать, делать наброски или писать заметки пальцем, ручкой или даже мышью. Вы также можете выбрать фигуру из галереи вместо рисования от руки.

Рисование и набросок на обычном компьютере

Перейдите на вкладку Draw .
org/ListItem”>
Щелкните любое перо или маркер на ленте, а затем с помощью мыши нарисуйте или набросайте заметки на странице.
Чтобы выйти из режима рисования, нажмите клавишу Esc на клавиатуре или нажмите кнопку Type на вкладке Draw .

Рисование и набросок на компьютере или устройстве с сенсорным экраном

Коснитесь Нарисуйте вкладку .
org/ListItem”>
Коснитесь Draw with Touch , коснитесь любого из ручек или маркеров, показанных на ленте, а затем пальцем или стилусом нарисуйте или набросайте на странице.
Советы:
- Если ваше сенсорное устройство имеет небольшой экран, нажмите или коснитесь кнопки Touch/Mouse Mode на панели быстрого доступа, а затем нажмите Нажмите . Это увеличивает пространство между командами, поэтому их легче нажимать пальцем. Вы можете отключить этот режим, когда закончите рисовать.
- Если ваш компьютер оснащен сенсорным экраном, вы также можете делать рукописные заметки и преобразовывать их в текст.
Чтобы выйти из режима рисования, нажмите клавишу Esc на клавиатуре или нажмите кнопку Введите на вкладке Рисование .

Чтобы нарисовать фигуру

Нажмите или коснитесь вкладки Draw , выберите элемент в галерее Shapes , а затем перетащите мышь или палец на страницу, чтобы нарисовать фигуру.
Когда фигура выбрана, вы можете перетащить ее, чтобы изменить ее размер или переместить в другое место на странице.
Чтобы просмотреть дополнительные варианты рисования, щелкните или коснитесь стрелки Еще в правом нижнем углу коллекции Фигуры , а затем выберите фигуру в появившемся меню.
Чтобы выйти из режима рисования, нажмите клавишу Esc на клавиатуре или нажмите кнопку Type на вкладке Draw .

Чтобы нарисовать несколько фигур подряд

Нажмите или коснитесь Вкладка Draw , а затем щелкните стрелку More в правом нижнем углу коллекции Shapes .
В появившемся меню нажмите Блокировать режим рисования .
OneNote останется в режиме рисования, из которого вы выходите.
Выберите элемент в списке Фигуры , а затем щелкните и перетащите на страницу, чтобы нарисовать нужную фигуру. Повторите этот шаг для необходимого количества дополнительных фигур.
Чтобы выйти из режима рисования, нажмите клавишу Esc на клавиатуре или нажмите кнопку Type на вкладке Draw .

Чтобы удалить фигуры или заметки, которые вы нарисовали

Средства письма в Microsoft Office OneNote 2007 позволяют использовать любое указывающее устройство, например стилус планшета для рисования, перо планшетного ПК или даже мышь, для добавления рукописного текста или рисунков от руки в заметки.

В этой статье

Показать или скрыть панели инструментов письма и рисования
Пишите или рисуйте заметки
Настроить перо
Преобразование рукописного текста в текст

Показать или скрыть панели инструментов письма и рисования

org/ListItem”>
В меню Вид выберите Панели инструментов , а затем выполните одно из следующих действий:

Примечание. По умолчанию панели инструментов Средства рисования и Мои ручки закреплены внизу и слева от окна приложения. Чтобы переместить эти панели инструментов в новое место, щелкните и перетащите маркер перемещения на закрепленной панели инструментов или строку заголовка на плавающей панели инструментов.

Верх страницы

Писать или рисовать заметки

Чтобы выбрать определенную толщину и цвет пера, на панели инструментов Средства письма нажмите Pen или щелкните стрелку рядом с Pen .
С помощью пера планшетного ПК или мыши рисуйте или пишите заметки прямо на поверхности страницы.
- Чтобы добавить больше места на страницу, нажмите Вставить дополнительное пространство для письма на панели инструментов Средства письма , поместите указатель в то место, где вы хотите добавить пространство, а затем перетащите стрелку в направлении, указанном указателем.
- Чтобы удалить рукописные штрихи, нажмите Ластик на панели инструментов Средства письма , а затем перетащите указатель по рукописному тексту. Чтобы остановить стирание рукописного ввода, нажмите Ластик еще раз. Ластик Stroke может удалить весь рукописный штрих одним нажатием или щелчком мыши. Это особенно полезно для удаления или исправления штрихов рукописного ввода.
- Чтобы выбрать чернила, нажмите Инструмент ввода/выделения на панели инструментов Средства письма , а затем перетащите курсор или дважды коснитесь, чтобы выбрать слово.

Верх страницы

Настройка пера

org/ListItem”>
На панели инструментов Инструменты для письма щелкните стрелку рядом с Перо , а затем в контекстном меню щелкните фломастер или маркер, который требуется настроить.
OneNote включает в себя восемь фломастеров и четыре маркера. Настройка перьев не добавляет новые элементы в список доступных перьев. Для каждого пера, которое вы настраиваете, исходный выбор заменяется указанными вами параметрами.
Щелкните стрелку рядом с кнопкой Pen еще раз, а затем щелкните Customize Current Pen .
В диалоговом окне «Настройка текущего пера » выполните одно из следующих действий:
- org/ListItem”>
  В Имя пера введите новое имя для текущего пера.
- В списке Pen color выберите новый цвет для текущего пера.
- В списке Толщина пера (мм) введите новый размер штриха (в миллиметрах) для текущего пера.

Верх страницы

Преобразование рукописного текста в текст

Вы можете преобразовать рукописные заметки в машинописный текст. Распознавание рукописного ввода зависит от языка вашей операционной системы.

Выберите страницу, блок заметок или слово, которое вы хотите преобразовать, выполнив одно из следующих действий:
- Чтобы выбрать страницу рукописных заметок, коснитесь или щелкните вкладку активной страницы.
- Чтобы выбрать контейнер для заметок, коснитесь или щелкните верхний край контейнера.
- Чтобы выделить отдельные слова, коснитесь или щелкните Инструмент ввода/выделения на панели инструментов Средства письма , а затем перетащите курсор на слово или дважды коснитесь слова.
В меню Инструменты коснитесь или щелкните Преобразовать рукописный текст в текст .
Если слово преобразовано неправильно, коснитесь или щелкните Инструмент ввода/выделения на панели инструментов Средства письма , коснитесь или щелкните неправильно преобразованное слово, а затем выполните одно из следующих действий:
- Если на планшетном ПК установлена Microsoft Windows XP Tablet PC Edition, коснитесь или щелкните стрелку рядом с символом альтернативного списка , а затем в контекстном меню коснитесь или щелкните альтернативное слово.
- Если на планшетном ПК установлена ОС Windows XP Tablet PC Edition 2005, щелкните правой кнопкой мыши преобразованное слово, а затем в контекстном меню коснитесь или щелкните альтернативное слово.
  Примечание. Если правильное слово не включено в контекстное меню, необходимо либо переписать слово, отменить преобразование, либо использовать панель ввода планшетного ПК или клавиатуру для повторного ввода слова. Если у вас есть клавиатура, может быть проще всего заново ввести неправильно преобразованный текст или нажать F7, чтобы исправить слова с ошибками.

Верх страницы

Рисуйте и пишите чернилами в Office

На устройстве с сенсорным экраном рисуйте пальцем, цифровым пером или мышью.

Доступные функции рукописного ввода зависят от типа используемого устройства и используемой версии Office.

Начните с выбора версии Office:

Какую версию Office для Windows вы используете?



Если ваше устройство поддерживает сенсорный ввод, вкладка Draw включается автоматически. В противном случае включите его, выбрав Файл > Параметры > Настроить ленту > Нарисовать .

Напишите, нарисуйте или выделите текст

Новый набор ручек можно настраивать и носить с собой. Вы определяете перья, которые хотите иметь, и затем они доступны в Word, Excel и PowerPoint.

На вкладке Draw ленты коснитесь пера, чтобы выбрать его.
В Word для рисования тушью необходимо использовать макет для печати. Если вкладка Draw выделена серым цветом, и вы не можете выбрать перо, перейдите к Откройте вкладку и выберите Макет печати .
В Outlook сначала коснитесь текста сообщения и вставьте холст для рисования; затем вы можете выбрать перо для рисования.
Нажмите еще раз, чтобы открыть меню параметров Толщина и Цвет для пера. Выберите желаемый размер и цвет.
- Имеется пять настроек толщины пера в диапазоне от 0,25 мм до 3,5 мм. Выберите толщину или используйте знак плюс или минус, чтобы сделать ручку толще или тоньше.
- В меню доступны шестнадцать сплошных цветов, а при нажатии 9 доступно больше цветов.0639 Больше цветов .
- Также доступны восемь эффектов: Радуга , Галактика , Лава , Океан , Розовое золото , Золото , Серебро , и Бронза .6
Также доступна текстура карандаша:
Когда вы рисуете текстурой «Карандаш» с помощью поддерживаемого цифрового стилуса, вы можете наклонять стилус, чтобы получить эффект «затенения», как если бы вы использовали настоящий карандаш.
org/ListItem”>
На сенсорном экране начните писать или рисовать.
После того, как вы нарисовали рукописную фигуру, она ведет себя как любая фигура, с которой вы привыкли работать в Office. Вы можете выбрать фигуру, затем переместить или скопировать ее, изменить ее цвет, повернуть ее положение и т. д.
Чтобы остановить рисование и выбрать аннотации, нажмите клавишу Esc.

Преобразование рукописного ввода в текст или фигуры

Word или Excel: см. раздел Преобразование рукописного ввода в фигуры в Office

PowerPoint: см. раздел Преобразование рукописного ввода в текст или фигуры в PowerPoint для Microsoft 365.

Дополнительные функции

Выберите заголовок ниже, чтобы открыть его и просмотреть подробные инструкции.

Под Draw > Tools коснитесь Eraser .
(В PowerPoint для Microsoft 365 вы можете выбрать ластики разных размеров. В Word есть три варианта ластика. Нажмите стрелку вниз на Ластик Кнопка для выбора нужного ластика.)
org/ListItem”>
Пером или пальцем проведите ластиком по чернилам, которые хотите удалить.
С помощью ластика сегментов в PowerPoint вы можете просто коснуться сегмента чернил или перетащить его, чтобы удалить его (вместо того, чтобы тщательно стирать весь сегмент). Перетаскивание по сегментам — это простой способ стереть сразу несколько.

Некоторые активные перья, такие как перо Surface, имеют ластик, который также можно использовать для стирания цифровых чернил.

Все приложения содержат инструмент Draw на вкладке Draw ленты для переключения между режимом рисования и режимом выбора.

Существует также инструмент выделения тушью, Lasso Select, или специально для выделения объектов, нарисованных тушью. Это наиболее полезно, когда у вас есть смесь стандартных и рукописных объектов, и вы хотите выбрать только рукописный объект.

Применяется только к Word, PowerPoint и Excel:

Чтобы выделить часть рисунка или слова, написанные чернилами, используйте инструмент Lasso Select . (Этот инструмент не может выбирать объекты, не содержащие чернил, т. е. фигуры, изображения и т. д.)

В разделе Draw > Tools на ленте коснитесь Lasso Select или .
С помощью пера или пальца обведите кружком ту часть рисунка или слова, которую хотите выделить. Вокруг него появляется блеклая пунктирная область выбора, и когда вы закончите, будет выбрана часть, которую вы заарканили. Затем вы можете манипулировать этим объектом по своему усмотрению: перемещать его, изменять его цвет и так далее.

Как в Excel, так и в PowerPoint цифровым пером можно выделить область, даже не касаясь инструмента выделения на ленте. Используйте поддерживаемую кнопку цифрового пера, чтобы выбрать чернила Lasso Select, не открывая ленту. Затем вы можете использовать перо для перемещения, изменения размера или поворота рукописного объекта.

В меню File выберите Options , а затем выберите Advanced .
В разделе Перо установите флажок рядом с Использовать перо для выбора контента и взаимодействия с ним по умолчанию .

Этот параметр применяется только к приложению, в котором вы его делаете, поэтому, например, вы можете включить автоматическое рукописное ввод в Visio и отключить в Word.

Название функции	Описание	См.
Редактор чернил	Используйте сенсорное или цифровое перо с цифровыми чернилами Windows для редактирования документов	Редактируйте документ с помощью естественных жестов
Чернила в текст или фигуру	Преобразование рукописного рисунка в стандартный текст или стандартную графическую фигуру Office	Преобразование рукописного ввода в фигуры или текст
Чернила для придания формы	Преобразование рукописного рисунка в стандартную графическую фигуру Office	Преобразование чернил в фигуры
Чернила для математики	С помощью сенсорного экрана или цифрового пера напишите сложное математическое уравнение, а затем преобразуйте его в текст	Напишите, вставьте или измените уравнение
Повтор чернил	Воспроизвести серию рукописных действий на слайде	Воспроизведите росчерк пера в Office
Линейка	Рисование прямых линий тушью или выравнивание набора объектов	Рисуйте прямые линии или выравнивайте объекты с помощью линейки
Рисовать тушью в блокноте	Писать заметки от руки и рисовать или делать наброски	OneNote для Windows 10: создание заметок и рисование в OneNote OneNote 2016, 2013, 2010 или 2007: рисование и набросок заметок на странице OneNote для Mac: рисование и комментирование рукописным вводом
Языковая поддержка	Узнайте, какие языки поддерживаются Ink Editor (в Word) и преобразователем рукописного текста в текст (в PowerPoint)	Языки, поддерживаемые для преобразования рукописного текста в текст

Напишите, нарисуйте или выделите текст

На вкладке Draw ленты коснитесь пера, чтобы выбрать его.
В Word для рисования тушью необходимо использовать макет для печати. Если вкладка Draw выделена серым цветом, и вы не можете выбрать перо, перейдите к Откройте вкладку и выберите Макет печати .
Нажмите еще раз, чтобы открыть меню параметров Толщина и Цвет для пера. Выберите желаемый размер и цвет.
- Имеется пять настроек толщины пера в диапазоне от 0,25 мм до 3,5 мм. Выберите толщину или используйте знак плюс или минус, чтобы сделать ручку толще или тоньше.
- В меню доступно шестнадцать однотонных цветов, а при нажатии кнопки Больше цветов доступно больше цветов.
org/ListItem”>
Также доступна текстура карандаша:
Когда вы рисуете текстурой «Карандаш» с помощью поддерживаемого цифрового стилуса, вы можете наклонять стилус, чтобы получить эффект «затенения», как если бы вы использовали настоящий карандаш.
На сенсорном экране начните писать или рисовать.
После того, как вы нарисовали рукописную фигуру, она ведет себя как любая фигура, с которой вы привыкли работать в Office. Вы можете выбрать фигуру, затем переместить или скопировать ее, изменить ее цвет, повернуть ее положение и т. д.
Чтобы остановить рисование и выбрать аннотации, изменить или переместить их, выберите Выбрать на вкладке Рисование .

Преобразование рукописного ввода в текст или фигуры

См. раздел Преобразование рукописного ввода в текст или фигуры в PowerPoint для Microsoft 365.

Дополнительные функции

Выберите заголовок ниже, чтобы открыть его и просмотреть подробные инструкции.

Под Draw > Tools коснитесь Eraser .
(В PowerPoint для Microsoft 365 вы можете выбрать один из четырех ластиков. Нажмите стрелку вниз на кнопке Ластик , чтобы выбрать нужный ластик.)
Пером или пальцем проведите ластиком по чернилам, которые хотите удалить.
С помощью ластика сегментов в PowerPoint вы можете просто коснуться сегмента чернил или перетащить его, чтобы удалить его (вместо того, чтобы тщательно стирать весь сегмент). Перетаскивание по сегментам — это простой способ стереть сразу несколько.

Когда вы рисуете тушью, вы можете использовать Stop Inking на вкладке Draw , чтобы вернуть указатель мыши к стандартному инструменту выбора. Инструмент выбора может выбирать цифровые рисунки тушью и любые другие объекты.

В PowerPoint и Excel также есть инструмент выделения чернил, Lasso Select , специально для выделения объектов, нарисованных чернилами. Это наиболее полезно, когда у вас есть смесь стандартных и рукописных объектов, и вы хотите выбрать только рукописный объект.

Применяется только к PowerPoint и Excel:

В разделе Draw > Tools на ленте коснитесь Lasso Select .
С помощью пера или пальца обведите кружком ту часть рисунка или слова, которую хотите выделить. Вокруг него появляется блеклая пунктирная область выбора, и когда вы закончите, будет выбрана часть, которую вы заарканили. Затем вы можете манипулировать этим объектом по своему усмотрению: перемещать его, изменять его цвет и так далее.

Выберите Файл > Опции > Дополнительно .
В разделе Перо установите флажок рядом с Использовать перо для выбора контента и взаимодействия с ним по умолчанию .

Этот параметр применяется только к приложению, в котором вы его делаете. Так, например, вы можете включить автоматическое рукописное ввод в Visio и отключить в Word.

Название функции	Описание	См.
Редактор чернил	Используйте сенсорное или цифровое перо с цифровыми чернилами Windows для редактирования документов	Редактируйте документ с помощью естественных жестов
Чернила для придания формы	Преобразование рукописного рисунка в стандартную графическую фигуру Office	Преобразование чернил в фигуры
Чернила для математики	Используйте сенсорное или цифровое перо, чтобы написать сложное математическое уравнение, а затем преобразовать его в текст	Напишите, вставьте или измените уравнение
Линейка	Рисование прямых линий тушью или выравнивание набора объектов	Рисуйте прямые линии или выравнивайте объекты с помощью линейки

Найдите инструменты для рисования

Перейдите на вкладку Обзор и выберите Запустите Inking , чтобы открыть вкладку Ink Tools и Pens .

Напиши или нарисуй

Under Ink Tools > Pens выберите Pen .
Чтобы изменить цвет чернил и ширину штриха, укажите нужный цвет и ширину (0,35–0,5 мм).
org/ListItem”>
На сенсорном экране начните писать или рисовать.

Выделить текст

В разделе Ink Tools на вкладке Pens щелкните Highlighter , а затем выберите цвет выделения.
Наведите и проведите пером или пальцем по тексту, который хотите выделить.
Вы можете выделить текст в Excel, Word и Outlook, но PowerPoint не поддерживает выделение текста.

Удаление целых слов или рисунков тушью

В разделе Инструменты для рисования на вкладке Перья щелкните стрелку под Ластик и выберите размер ластика.
Пером или пальцем выберите слово или рисунок тушью, которые вы хотите стереть.

Рисование в OneNote

Если вы используете OneNote и хотите рисовать, см. другие статьи:

OneNote для Windows 10: создание заметок и рисование в OneNote

OneNote: рисование и набросок заметок на странице

Дополнительные функции в PowerPoint

Выбор частей рисунка тушью или написанных слов (только PowerPoint)

Чтобы выделить часть рисунка или несколько написанных слов, используйте инструмент Lasso . (Вы не можете использовать инструмент «Лассо» для выбора нечернильных объектов (фигур, рисунков и т. д.).

org/ListItem”>
В разделе Ink Tools на вкладке Pens щелкните Lasso Select .
С помощью пера или пальца обведите кружком ту часть рисунка или слова, которую хотите выделить. Вокруг него появляется блеклая пунктирная область выделения, и когда вы закончите, будет выделена часть, которую вы заарканили.

Удаление частей рисунка тушью или частей написанных слов (только PowerPoint)

В разделе Ink Tools на вкладке Pens щелкните стрелку под Ластик , а затем выберите размер ластика.
Пером или пальцем выберите части рисунка или текста, которые вы хотите стереть.

Преобразование рисунков тушью в фигуры (только PowerPoint)

Вы можете преобразовать рисунки тушью на сенсорном экране в обычные фигуры.

org/ListItem”>
В разделе Ink Tools > Pens выберите Convert to Shapes .
С помощью пера или пальца нарисуйте фигуру на слайде, и PowerPoint автоматически преобразует рисунок в фигуру, которая больше всего на него похожа.
Чтобы остановить преобразование фигур, нажмите Преобразовать в фигуры еще раз.

Какие фигуры можно преобразовать в PowerPoint?

Когда вы создаете рукописный рисунок, PowerPoint может преобразовать его в форму, которая больше всего на него похожа.

Рисунок тушью	Соответствующая форма
Прямоугольник	Прямоугольник
Квадрат	Прямоугольник со всеми сторонами равными
Алмаз	Алмаз
Параллелограмм	Параллелограмм
Трапеция	Трапеция
Неправильный четырехугольник	Замкнутая произвольной формы с четырьмя сторонами
Правильный пятиугольник	Пятиугольник со всеми сторонами равными
Правильный шестигранник	Шестиугольник со всеми сторонами равными
Эллипс	Эллипс
Круг	Эллипс, высота и ширина которого равны
Однонаправленная стрела	Стрела
Двунаправленная стрела	Двойная стрела
Стрелки, соединяющие две фигуры	Стрелочные соединители
Прямоугольный треугольник	Треугольник с прямым углом
Равносторонний треугольник	Треугольник, у которого все стороны равны
Равнобедренный треугольник	Треугольник с двумя равными сторонами
Неправильный треугольник	Закрытая произвольной формы с трех сторон.

Рисунок тушью

Соответствующая форма

Прямоугольник

Квадрат

Прямоугольник со всеми сторонами равными

Алмаз

Параллелограмм

Трапеция

Неправильный четырехугольник

Замкнутая произвольной формы с четырьмя сторонами

Правильный пятиугольник

Пятиугольник со всеми сторонами равными

Правильный шестигранник

Шестиугольник со всеми сторонами равными

Эллипс

Круг

Эллипс, высота и ширина которого равны

Однонаправленная стрела

Стрела

Двунаправленная стрела

Двойная стрела

Стрелки, соединяющие две фигуры

Стрелочные соединители

Прямоугольный треугольник

Треугольник с прямым углом

Равносторонний треугольник

Треугольник, у которого все стороны равны

Равнобедренный треугольник

Треугольник с двумя равными сторонами

Неправильный треугольник

Закрытая произвольной формы с трех сторон.

Дополнительные сведения об использовании Office с сенсорными устройствами Windows см. в следующем документе:

Руководство по сенсорному управлению Office
Чтение документов в Word

Напишите, нарисуйте или выделите текст

На Mac эти функции доступны только в Microsoft 365 и Office 2019 для Mac.

На вкладке Draw ленты коснитесь пера, чтобы выбрать его.
Нажмите еще раз, чтобы открыть меню параметров Толщина и Цвет для пера. Выберите желаемый размер и цвет.
- Имеется пять настроек толщины пера в диапазоне от 0,25 мм до 3,5 мм. Выберите толщину, чтобы сделать перо толще или тоньше.
- org/ListItem”>
  В меню доступно шестнадцать однотонных цветов, а при нажатии кнопки Больше цветов доступно больше цветов.
- Также доступны восемь эффектов: Радуга , Галактика , Лава , Океан , Розовое золото , Золото , Серебро и Бронза .
Также доступна текстура карандаша:
Когда вы рисуете текстурой «Карандаш» с помощью поддерживаемого цифрового стилуса, вы можете наклонять стилус, чтобы получить эффект «затенения», как если бы вы использовали настоящий карандаш.
После того, как вы нарисовали рукописную фигуру, она ведет себя как любая фигура, с которой вы привыкли работать в Office. Вы можете выбрать фигуру, затем переместить или скопировать ее, изменить ее цвет, повернуть ее положение и т. д.
Чтобы остановить рисование и выбрать аннотации, нажмите клавишу Esc.

Сенсорное рисование с помощью трекпада

Вместо того, чтобы рисовать чернилами с помощью мыши, вы можете рисовать пальцем на трекпаде. Дополнительную информацию см. в разделе Использование трекпада для «сенсорного» рисования.

Стереть чернила

Менее Ничья > Инструменты , коснитесь Ластик .
(В PowerPoint для Microsoft 365 для Mac вы можете выбрать ластик разных размеров. В Word есть три варианта ластика (версия 16.28 или новее). Нажмите стрелку вниз на кнопке Ластик , чтобы выбрать нужный ластик.)
С помощью мыши, пера или пальца проведите ластиком по чернилам, которые вы хотите удалить.

Дополнительные процедуры

Выберите заголовок ниже, чтобы открыть его и просмотреть подробные инструкции.

Применяется только к PowerPoint и Excel:

В разделе Draw > Tools на ленте коснитесь Lasso Select .
С помощью мыши, пера или пальца нарисуйте круг вокруг той части рисунка или слова, которую вы хотите выделить. Вокруг него появляется блеклая пунктирная область выбора, и когда вы закончите, будет выбрана часть, которую вы заарканили. Затем вы можете манипулировать этим объектом по своему усмотрению: перемещать его, изменять его цвет и так далее.

В меню PowerPoint , Word или Excel выберите Настройки > Инструменты авторинга и проверки > Общие .
В разделе Перо снимите флажок рядом с Использовать перо для выбора контента и взаимодействия с ним по умолчанию .

Этот параметр применяется только к текущему приложению. Так, например, вы можете включить автоматическое рисование в Excel и отключить его в Word.

Основные инструменты для рисования

Word для iOS, Excel для iOS и PowerPoint для iOS поставляются с основными параметрами рукописного ввода на вкладке Draw : инструмент выделения, инструмент рисования касанием, ластик штриха, перья, несколько цветов чернил и толщина чернил. варианты:

Если вы работаете в OneNote на iPad, см. раздел Рукописный ввод, рисование и набросок.

Нарисуй или напиши

По умолчанию Рисование мышью или касанием (или «режим рукописного ввода») включено при использовании мобильного устройства. Просто коснитесь вкладки Draw , выберите перо, и вы сможете начать рисовать тушью на слайде.

Чтобы изменить настройки пера:

Нажмите еще раз, чтобы открыть меню параметров толщины и цвета пера. Выберите нужный размер и цвет:
- Имеется пять настроек толщины пера в диапазоне от 0,25 мм до 3,5 мм. Выберите толщину или используйте знак плюс или минус, чтобы сделать ручку толще или тоньше.
- В меню доступно шестнадцать однотонных цветов, а при нажатии кнопки Другие цвета чернил доступны дополнительные цвета .
- org/ListItem”>
  (только для подписчиков Microsoft 365) Также доступны восемь эффектов: Радуга , Галактика , Лава , Океан , Розовое золото , Золото , Серебро и Бронза .
Теперь доступна текстура карандаша:
Apple Pencil чувствителен к давлению, что позволяет изменять толщину линии. Он также чувствителен к наклону, что позволяет вам создавать штриховку, как вы можете с наклонным графитным карандашом.
На сенсорном экране начните писать или рисовать.
После того, как вы нарисовали рукописную фигуру, она ведет себя как любая фигура, с которой вы привыкли работать в Office. Вы можете выбрать фигуру, затем переместить или скопировать ее, изменить ее цвет, повернуть ее положение и т. д.
Чтобы остановить рисование и выбрать свои аннотации, изменить или переместить их, отключите Рисовать касанием на вкладке Рисовать . Отключение этой функции также предотвратит появление случайных чернильных пятен при прикосновении руки к экрану.

Посмотрите видеообзор функций рукописного ввода на iPhone и iPad:

2:47

Выберите

На устройстве iOS режим рукописного ввода включается при выборе пера или маркера на вкладке Draw . В противном случае вы находитесь в режиме выбора и можете нажать, чтобы выбрать объект.

(Если вы используете Apple Pencil на устройстве iPad Pro, вы можете сделать режим выбора режимом по умолчанию, перейдя в настройки приложения.)

В PowerPoint и Excel есть инструмент выбора рукописного ввода, Лассо Выберите , специально для выделения объектов, нарисованных тушью. Это наиболее полезно, когда на слайде есть смесь стандартных и рукописных объектов, и вы хотите выбрать только рукописный объект.

Чтобы выделить часть рисунка или слова, написанные чернилами в PowerPoint или Excel, используйте инструмент Lasso Select :

На вкладке Draw на ленте коснитесь Лассо Выберите .
org/ListItem”>
Пером или пальцем обведите чернила, которые вы хотите выбрать.
При перетаскивании появляется блеклая пунктирная область выделения, и когда вы закончите, будет выбрана часть, которую вы заарканили. Затем вы можете манипулировать этим объектом по своему усмотрению: перемещать его, копировать, удалять и так далее.

Стереть

На вкладке Draw коснитесь Ластика .
В Word есть три ластика на выбор: ластик штриха, ластик маленького размера или ластик среднего размера. Нажмите стрелку вниз на кнопке Eraser , чтобы выбрать нужный ластик.
В PowerPoint есть три ластика плюс еще один: с Segment Eraser , вы можете просто коснуться сегмента чернил или провести по нему, чтобы удалить его (вместо того, чтобы тщательно стирать весь сегмент). Перетаскивание по сегментам — это простой способ стереть сразу несколько.
Проведите ластиком по чернилам, которые хотите удалить.

Меняйте инструменты с помощью нового Apple Pencil

Эта функция доступна только для подписчиков Microsoft 365 для клиентов Windows для настольных ПК.

Office для iOS поддерживает Apple Pencil 2-го поколения и его жест двойного касания. По умолчанию жест двойного касания переключается с текущего инструмента на ластик, но системные настройки на вашем устройстве позволяют выбрать другое поведение для этого жеста. Эта функция доступна подписчикам Microsoft 365 в Word, Excel и PowerPoint на iPad версии 2. 22.19.020201 и выше.

Отключить автоматическое рисование

Откройте приложение «Настройки» на главном экране вашего устройства iOS.
Прокрутите список приложений в нижней части страницы настроек, чтобы найти свое приложение Office, и нажмите, чтобы открыть его настройки.
В настройках приложения справа внизу под Рисовать и комментировать включите переключатель Apple Pencil Всегда рисует чернилами .

Дополнительные сведения см. в разделе Отключение автоматического рукописного ввода в iOS.

Преобразование рисунков тушью в стандартные формы в PowerPoint

В PowerPoint вы можете преобразовывать рисунки тушью на сенсорном экране в обычные фигуры:

Убедитесь, что Рисование с помощью мыши или касание включено.
Коснитесь Чернила для форм
org/ListItem”>
Пером или пальцем нарисуйте фигуру на слайде. Когда вы закончите рисовать, PowerPoint автоматически преобразует ваш рисунок в форму, которая больше всего на него похожа.
Чтобы остановить преобразование фигур, снова коснитесь Ink to Shapes .

Основные инструменты для нанесения краски

Word для Android, Excel для Android и PowerPoint для Android поставляются с основными параметрами рукописного ввода на вкладке Draw : инструмент выделения, инструмент рисования касанием, ластик штриха, перья, цвета чернил и цветовой круг, и варианты толщины чернил:

Нарисуй или напиши

По умолчанию Рисование мышью или касанием (или «режим рукописного ввода») включено при использовании мобильного устройства. Просто нажмите На вкладке Draw выберите перо, и вы можете начать рисовать тушью на слайде.

Выберите

На устройстве Android режим рукописного ввода включается при выборе пера или маркера на вкладке Draw . В противном случае вы находитесь в режиме выбора и можете нажать, чтобы выбрать объект.

В PowerPoint и Excel есть инструмент выбора рукописного ввода, Lasso Select, специально предназначенный для выбора рукописных рисунков. Это наиболее полезно, когда у вас есть смесь стандартных и рукописных объектов, и вы хотите выбрать только рукописный объект.

Чтобы выделить часть рисунка или слова, написанные чернилами в PowerPoint или Excel, используйте инструмент Lasso Select .

org/ListItem”>
На вкладке Draw на ленте коснитесь Lasso Select .
Пером или пальцем обведите чернила, которые вы хотите выбрать.
При перетаскивании появляется блеклая пунктирная область выделения, и когда вы закончите, будет выбрана часть, которую вы заарканили. Затем вы можете манипулировать этим объектом по своему усмотрению: перемещать его, копировать, удалять и так далее.

Стереть

На вкладке Draw коснитесь Ластика .
(В PowerPoint вы можете выбрать один из трех ластиков: ластик штриха, ластик маленького или среднего размера. Нажмите стрелку вниз на кнопке Ластик , чтобы выбрать нужный ластик.)
Проведите ластиком по чернилам, которые хотите удалить.

Некоторые активные перья, такие как перо Surface, имеют ластик, который также можно использовать для стирания цифровых чернил, не выбирая ластик на ленте.

Преобразование рисунков тушью в стандартные формы в PowerPoint

В PowerPoint вы можете преобразовывать рисунки тушью на сенсорном экране в обычные фигуры:

Убедитесь, что Рисование с помощью мыши или касание включено.
Коснитесь Чернила для форм
Пером или пальцем нарисуйте фигуру на слайде. Когда вы закончите рисовать, PowerPoint автоматически преобразует ваш рисунок в форму, которая больше всего на него похожа.
Чтобы остановить преобразование фигур, снова коснитесь Ink to Shapes .

Добавление рукописных комментариев во время демонстрации презентации

В PowerPoint вы можете добавлять чернильные пометки к слайду во время презентации:

Основные инструменты для рисования

Word Mobile, Excel Mobile и PowerPoint Mobile поставляются с основными параметрами рукописного ввода на вкладке Draw : инструмент выделения, инструмент рисования касанием, ластик штриха, перья, несколько цветов чернил и параметры толщины чернил:

Если вы работаете в OneNote для Windows 10, см. статью Создание заметок и рисование в OneNote для Windows 10.

Нарисуй или напиши

По умолчанию Draw with Touch (или «режим рукописного ввода») включен при использовании мобильного устройства. Просто коснитесь вкладки Draw , выберите перо, и вы сможете начать рисовать тушью на слайде.

Вкладка «Рисование» в Word Mobile, Excel Mobile и PowerPoint Mobile для Windows 10 аналогична настольным версиям каждого приложения. Прежде чем вы сможете использовать функции рисования, обязательно обновите Windows 10 до последней версии. Для этого нажмите кнопку Windows в левом нижнем углу экрана и выберите Настройки > Обновление и безопасность > Центр обновления Windows . Нажмите Проверить наличие обновлений , чтобы получить последние обновления.

Чтобы изменить настройки пера:

Нажмите еще раз, чтобы открыть меню параметров толщины и цвета пера. Выберите нужный размер и цвет:
- Имеется пять настроек толщины пера в диапазоне от 0,25 мм до 3,5 мм. Выберите толщину или используйте знак плюс или минус, чтобы сделать ручку толще или тоньше.
- В меню доступно шестнадцать однотонных цветов, а при нажатии кнопки Другие цвета чернил доступны дополнительные цвета .
- Также доступны восемь эффектов: Радуга , Галактика , Лава , Океан , Розовое золото , Золото , Серебро и Бронза .
На сенсорном экране начните писать или рисовать.
После того, как вы нарисовали рукописную фигуру, она ведет себя как любая фигура, с которой вы привыкли работать в Office. Вы можете выбрать фигуру, затем переместить или скопировать ее, изменить ее цвет, повернуть ее положение и т. д.
Чтобы остановить рисование и выбрать свои аннотации, изменить или переместить их, отключите Draw with Touch на вкладке Draw . Отключение этой функции также предотвратит появление случайных чернильных пятен при прикосновении руки к экрану.

Выберите

Режим рукописного ввода включается при выборе пера или маркера на вкладке Draw . В противном случае вы находитесь в режиме выбора и можете нажать, чтобы выбрать объект.

В PowerPoint Mobile и Excel Mobile также есть инструмент выделения рукописного ввода Lasso Select , специально предназначенный для выделения объектов, нарисованных чернилами. Это наиболее полезно, когда у вас есть смесь стандартных и рукописных объектов, и вы хотите выбрать только рукописный объект.

Чтобы выбрать часть рисунка или слова, написанные чернилами в PowerPoint или Excel:

На вкладке Draw на ленте коснитесь Lasso Select .
Пером или пальцем обведите чернила, которые вы хотите выбрать.
При перетаскивании появляется блеклая пунктирная область выделения, и когда вы закончите, будет выбрана часть, которую вы заарканили. Затем вы можете манипулировать этим объектом по своему усмотрению: перемещать его, копировать, удалять и так далее.

Стереть

На вкладке Draw коснитесь Ластика .
(В PowerPoint вы можете выбрать один из трех ластиков: ластик штриха, ластик малого или среднего размера. Нажмите стрелку вниз на кнопке Ластик , чтобы выбрать нужный ластик.)
Проведите ластиком по чернилам, которые хотите удалить.

Преобразование рукописных рисунков в стандартные формы в PowerPoint

В PowerPoint вы можете преобразовать рисунки тушью на сенсорном экране в обычные фигуры:

Убедитесь, что Рисование с помощью мыши или касание включено.
Коснитесь Чернила для форм
Пером или пальцем нарисуйте фигуру на слайде. Когда вы закончите рисовать, PowerPoint автоматически преобразует ваш рисунок в форму, которая больше всего на него похожа.
Чтобы остановить преобразование фигур, снова коснитесь Ink to Shapes .

Откройте вкладку «Рисование» на мобильных телефонах с Windows 10

Вот как увидеть вкладку Draw в Word, Excel и PowerPoint на мобильных телефонах с Windows 10.

Выберите Кнопка “Ещё” в правом нижнем углу экрана.
Выберите вкладку Draw .

Написание, рисование или выделение текста в PowerPoint

На вкладке Draw ленты коснитесь пера, чтобы выбрать его.
Если вы хотите настроить перо, коснитесь стрелки раскрывающегося списка рядом с пером на ленте и выберите нужную толщину и цвет.

Меню Draw позволяет использовать два отдельных пера и маркер.

Остановить рисование

После того, как вы нарисовали то, что хотели, вы можете остановить рисование и вернуться в режим выбора, нажав клавишу Esc.

Стереть чернила

Выберите ластик в галерее перьев на вкладке «Рисование», затем проведите курсором по чернилам, которые хотите стереть. Это ластик для штрихов, что означает, что он будет стирать целые штрихи за раз.

См. также

Языки, поддерживаемые для преобразования рукописного текста в текст

Отключите автоматическое рисование в Windows или iOS

15 лучших приложений для рисования для Windows 10

Вы ищете программу рисования или программу для рисования для Windows?

Цифровая живопись и рисунок популярны как никогда, а создавать искусство на планшете стало очень удобно.

Вот почему я собираюсь поделиться лучшими приложениями для рисования для Windows 10.

Windows Ink Workspace

Наиболее распространенным приложением для рисования на Surface является Windows Ink Workspace.

Это одно из лучших приложений для рисования на ПК и, возможно, лучшее приложение для рисования на Surface Pro.

Специально разработан для этого инструмента, чтобы обеспечить большие преимущества.

Это дает вам несколько различных вариантов.

Вы можете свободно рисовать или делать наброски в упрощенной среде.

В качестве дополнительного бонуса вы можете рисовать с помощью Surface Pen, мыши или пальца .

Выбор за вами, что делает этот инструмент универсальным.

С точки зрения баланса, универсальности и простоты использования это может быть лучшее приложение для рисования для Windows.

Когда вы входите в рабочую область Windows Ink, вы делаете это, щелкая пером для рисования.

Если вам нужно какое-либо указание, что оно предназначено для письма и рисования, вот оно.

Это одно из самых универсальных приложений для рисования Windows.

Система немедленно спросит вас, хотите ли вы белую доску или полноэкранный фрагмент.

Вы можете использовать это, чтобы свободно рисовать или рисовать на экране. Это позволяет весело и легко рисовать, не заставляя вас делать что-то серьезное.

Большим преимуществом Windows Ink Workspace является тот факт, что он имеет множество инструментов.

Это всегда плюс с приложением для рисования Microsoft.

Вы можете легко рисовать всеми видами ручек и цветов.

Некоторые из них даже меняют цвет, когда вы их используете, что может быть еще веселее.

Это место отлично подходит для того, что было задумано.

Это дает вам открытое пространство для рисования и позволяет добавлять дополнительные элементы, если вы действительно этого хотите.

Windows Ink — отличная программа для создания эскизов на ПК. Это может быть лучшее приложение для рисования для Surface Pro.

Одно из классических приложений для рисования Windows. Что касается нативных приложений, то Paint 3D интересен.

Это обновление оригинальной Paint не оставляет камня на камне.

В то время как исходная версия была проста в использовании и проста в использовании, эта новая версия представляет собой совершенно другое приложение.

Новая версия содержит множество новых интересных инструментов, которые облегчают и упрощают процесс рисования.

Оригинальный Paint полагался на несколько ключевых инструментов.

Понятно, что Paint 3D — основное приложение для рисования в Windows 10, поскольку оно поставляется вместе с ОС.

В новой версии так много опций, что вы никогда не воспользуетесь ими всеми.

У вас есть множество вариантов кистей и цветов.

У вас есть коллекция фигур в 2D и 3D, а также наклейки .

Эти наклейки можно наклеивать на различные забавные рисунки для вашего развлечения.

В этом приложении нет недостатка в творчестве.

Как и в Ink Workspace, в Paint 3D можно рисовать с помощью различных инструментов.

Одно из самых простых в использовании приложений для рисования для Windows, проще некуда.

Он открыт для мыши, сенсорного экрана и даже некоторых планшетов для рисования.

Это позволит вам получить максимум удовольствия от рисования удобным для вас способом.

Предоставляя вам полный контроль над пространством, вы можете создавать удивительные произведения искусства в этом приложении.

По этим и другим причинам это может быть лучшее приложение для рисования для Windows.

Что касается приложений для рисования для Windows, это действительно отличное бесплатное приложение.

Это одно приложение на нескольких платформах, которое нравится людям.

Autodesk — мощный инструмент для рисования, превосходящий конкурентов .

В приложениях для рисования для Windows

AutoDesk доминирует над всеми другими приложениями для рисования.

Было бы несправедливо сказать, что это лучшее приложение для рисования для Windows.

Он имеет множество встроенных функций, что делает его идеальным для большинства пользователей.

AutoDesk отлично подходит для художников любого уровня.

Это одно из лучших приложений для рисования для Surface Pro среди других планшетов.

Невероятная функциональность AutoDesk делает его популярным среди цифровых художников.

Люди используют этот инструмент для создания множества поистине удивительных произведений искусства.

Для некоторых это может быть основным инструментом.

Для других это средство создания шедевра.

Его можно использовать либо как простое приложение для создания эскизов для Windows, либо как полностью надежную платформу приложения для рисования Windows.

Он может помочь вам от начала до конца, когда вы начнете изучать цифровое искусство.

AutoDesk Capabilities как приложение для рисования

Это одно из лучших приложений для рисования Windows для более серьезных предметов.

Это делает его отличной платформой для роста пользователей.

Одним из самых больших преимуществ AutoDesk является обширная коллекция вариантов кистей .

Вы можете использовать бесконечное количество кистей, что означает, что вы можете полностью настроить их.

В то время как большинство приложений зависят от нескольких ключевых кистей, AutoDesk делает все возможное.

Если есть какая-то кисть, которую вы можете себе представить, она, вероятно, есть в системе. Это часть того, что делает его одним из самых универсальных приложений для рисования для Windows.

Они также охватывают широкий спектр художественных инструментов.

Позволяет разнообразить ваш художественный стиль.

AutoDesk поддерживает различные подходы к цифровому рисованию .

Стандартно в системе можно создавать красивые рисунки. Это приложение для рисования Windows, которое обладает большой универсальностью.

Вы можете сделать это, используя как карандаш, так и маркер.

Помимо рисования, вы также можете рисовать или работать с пастелью в системе.

Существует множество вариантов, и эти разные инструменты идеально сочетаются друг с другом.

В качестве дополнительного бонуса их кисти даже имеют текстурированную текстуру, которая сделает ваш рисунок намного ярче.

В мире приложений для рисования для Windows вы не захотите пропустить это. Его можно рассматривать как эскизное приложение для Windows.

Приложения для рисования для ПК могут быть слишком сложными, но в Sketchable все просто и удобно.

Это замечательное приложение доставит массу удовольствия, когда дело доходит до рисования.

Несмотря на то, что он был создан для Surface, это не обязательно ограничивает его использование. Это одно из самых универсальных приложений для рисования для Windows.

Пользователи найдут в этом продукте удивительный инструмент, который поможет им создавать потрясающие проекты.

Sketchable объединяет всю мощь слоев, как никогда раньше.

Это делает его оптимальной средой для рисования, которая может легко помочь вам улучшить свое мастерство .

Sketchable также можно использовать в качестве приложения для отслеживания для Windows.

Слои полезны при рисовании, потому что они позволяют делать наброски, рисовать и добавлять детали без риска.

С их помощью можно легко исправить одну ошибку или добавить мелкие детали.

Это позволяет вам глубже погрузиться в процесс, и вам никогда не придется портить рисунок.

Возможно, это лучшее приложение для создания эскизов для Windows.

Функции Sketchable:

Уникальный интерфейс
Буквальный блокнот в цифровом мире
Создавайте высококачественные детализированные работы
Обширная коллекция кистей и вариантов цвета
Рисуйте в высоком разрешении
Бесплатное приложение чтобы сразу приступить к созданию произведений искусства

Это приложение — больше, чем просто уникальное имя и забавная функциональность.

На самом деле это приложение выглядит простым, но на самом деле оно довольно сложное.

Вы можете подумать, что это стандартное приложение для рисования, но это еще не все. Среди различных приложений для рисования Windows это одно из самых дальновидных.

Это конкретное приложение содержит довольно широкий диапазон между упрощенным рисованием и сложным искусством .

Это очень универсальный инструмент, который можно использовать для развития художников.

Graphiter как приложение для рисования

Как и следовало ожидать, Graphiter — это инструмент, ориентированный на использование карандашей.

Они предлагают как обычные карандаши, так и цветные карандаши, что делает его особым приложением для рисования для Windows.

Однако цветные карандаши требуют покупки в приложении за дополнительную плату.

К счастью, когда вы увидите изображения, которые можно сделать в этом приложении, вы поймете почему.

Большинство приложений полагаются на использование различных типов кистей для некоторых более сложных эффектов.

Graphiter, с другой стороны, позволяет легко создавать прекрасные произведения искусства, используя только карандаши.

Инструменты, предоставляемые системой, несомненно, проверят ваши навыки по мере развития вашего мастерства.

Вместо того, чтобы полагаться на инструменты, чтобы нести вас, вы можете развить свои таланты с помощью карандашных навыков. С точки зрения цифровых цветных карандашей, графита и угля, это одно из лучших приложений для рисования для Windows.

Это также отличный способ попрактиковаться в рисовании графитом, если это вас интересует.

Вы можете использовать этот инструмент и все его возможности для обучения. Это более простое приложение для рисования в Windows 10, которое позволяет выбрать один из вариантов.

Это позволяет вам развивать свои таланты в своем собственном темпе.

Вам никогда не придется беспокоиться о заточке этих карандашей.

Все, что вам нужно сделать, это сосредоточиться на создании потрясающих карандашных рисунков. Если вы хотите использовать цифровые карандашные кисти, это может быть лучшим приложением для рисования для Windows.

Никто не поверит, что конечный продукт сделан на цифровой платформе.

В области приложений Microsoft InkPaint — еще один продукт, предназначенный для работы с Windows.

Это хорошее приложение для рисования для Windows и идеальное дополнение к другим пространствам Ink, которые встроены в платформу. Это определенно одно из самых простых приложений для рисования на ПК, но это не значит, что оно бесполезно.

Это дополнение упрощает добавление некоторых дополнительных функций для повышения качества рисования.

Вы можете пользоваться всеми преимуществами дополнительных функций системы.

Перки всегда хороши для приложения для рисования на ПК .

Это приложение отлично подходит для максимально эффективного использования Ink в Microsoft.

Он предназначен для добавления в систему, чтобы вы могли легко пользоваться небольшими дополнительными функциями.

Эта система отлично подходит для рисования комиксов и множества других вещей с помощью удобных инструментов. Обязательно ознакомьтесь с ним, если вас интересуют иллюстрации с помощью приложений для рисования для Windows.

Вы можете быть просто поражены тем, что вы можете создать с помощью этого бесплатного приложения!

Это еще одно дополнение к существующей технологии Microsoft. Это надежное приложение для рисования для Windows.

Когда вы думаете о рисовании приложений для Windows, вы можете не рассматривать трассировку. На самом деле калька — отличный способ научиться максимально эффективно использовать свой талант к рисованию.

Неудивительно, что Tracing может оказаться лучшим приложением для отслеживания для Windows.

Иногда полезно начать здесь и развивать свои навыки.

Трассировка — отличный способ научиться рисовать и делать определенные штрихи.

Вы не поверите, как быстро это поможет вам учиться.

Приложение позволяет рисовать поверх любой картинки на вашем устройстве. Он превращает ваше устройство в приложение для отслеживания для Windows.

Affinity Designer — это программа для векторной графики, позволяющая легко создавать дизайны.

Это надежное приложение для создания эскизов для Windows, возможно, лучшее для векторного рисования.

Они гордятся тем, что могут революционизировать ваш творческий процесс.

Программное обеспечение работает молниеносно, интуитивно понятно и не требует сложного обучения.

Благодаря быстрому векторному стилю это одно из лучших приложений для создания эскизов для Windows.

Он включает в себя векторное перо, инструменты рисования фигур, пользовательские векторные и растровые кисти, возможность импорта кистей Photoshop, управление стилем текста, различные параметры экспорта, стабилизацию мазка и многое другое.

В 2018 году Affinity Designer стал лучшим создателем приложений года на церемонии вручения наград Windows Developer Awards. Это означает, что это хорошо принятое приложение для рисования для ПК.

Paint Tool Sai’ — это цифровое приложение для рисования на ПК.

Хотя это и не лучшее приложение для рисования для Windows, это надежное приложение для рисования для Windows 10, если вы ищете что-то для работы с иллюстрациями.

Его самая сильная сторона — детальная работа кистью при работе с совместимым планшетом.

Если вы хотите создавать иллюстрации манги или аниме, Paint Tool Sai может стать для вас программой, которая упростит вам задачу по сравнению с Photoshop, Illustrator или Corel Painter.

Это одна из лучших программ для рисования, которую вы можете получить.

В целом, это отличное приложение для рисования для Windows.

Несмотря на некоторые ограниченные функциональные возможности, эта программа имеет огромное количество поклонников и является популярным инструментом для создания иллюстраций манги и аниме.

Concepts — уникальное приложение для рисования.

Это одно из лучших приложений для создания эскизов для Windows.

Приложение для рисования для Windows для мозгового штурма и создания эскизов, это лучшее приложение для рисования для Windows для такого типа работы.

Это больше похоже на холст на стероидах, который дает вам гибкость, чтобы думать, планировать, записывать идеи и заметки, создавать эскизы продуктов, разрабатывать планы, а затем делиться ими со всем миром!

Он используется профессионалами Disney, Playstation, Apple, Google и многих других компаний для воплощения концепций в жизнь.

Итак, для стадии концепт-арта Concepts может быть одним из лучших приложений для рисования для Windows.

Изюминкой Concepts, безусловно, является холст бесконечного размера, который позволяет вам бесконечно записывать свои мысли на доске или создавать подробные карты путешествий.

Бесконечный холст может сделать Concepts лучшим приложением для создания эскизов для Windows 10.

Leonardo — это приложение для рисования и рисования для Windows 10, которое обеспечивает плавную, чистую и по-настоящему приятную работу на планшете.

С точки зрения интеграции с планшетом, его можно считать лучшим приложением для рисования для Windows.

Это позволяет вам легко творить, так что вы можете быстро запустить приложение и начать создавать бесконечное количество произведений искусства.

У этого есть бесконечный холст с некоторыми удивительными инструментами карандаша и кисти. Карандаши выглядят очень естественно и просты в использовании.

Итак, по этим и другим причинам, возможно, пришло время проверить это приложение для рисования для ПК.

Читайте также:

29 лучших бесплатных приложений для рисования для iPad и Apple Pencil 2021 года
11 лучших бюджетных планшетов для рисования с дисплеями в 2021 году
22 лучших автономных планшета для рисования Krita — это программное обеспечение для профессиональных художников, созданное такими же увлеченными художниками, чтобы сделать искусство доступным для всех.
Только по этой причине это может быть одно из лучших приложений для рисования для Windows.
Подходит для устройств с Windows, Mac и Linux.
Для цифрового иллюстратора это идеальное программное обеспечение для экспериментов с художественными инструментами, такими как обширная палитра, слои, фильтры и анимация.
Krita идеально подходит для художников, которые больше увлекаются мангой и комиксами. Это здорово, если вы ищете приложение для рисования для ПК.
Возможности настройки приложения не имеют себе равных, начиная от кистей и заканчивая перьями.
Krita рекомендуется всем художникам, как любителям, так и профессионалам. Это может быть самое надежное приложение Microsoft для рисования для иллюстраторов.
Особенности:
- Предназначен для иллюстрации
- Совершенно бесплатно
- Чрезвычайно прост в использовании
- Интерфейс чистый и не загроможден ненужными инструментами, не связанными с цифровой иллюстрацией
- Работает на Windows, Mac и Linux
- 2 Импорт и экспорт PSD-файлов
- Огромное сообщество, где можно задавать вопросы и делиться своими работами
OneNote — это приложение, которое легко упустить из виду, но оно совершенно бесценно.
Это не только приложение для письма, но и приложение для рисования для Windows.
Созданное корпорацией Майкрософт, это приложение предлагает полный набор опций для ноутбуков.
Вы можете писать, перечислять и рисовать в одном приложении.
В определенном смысле это одно из самых простых в использовании приложений для создания эскизов для Windows.
Несмотря на то, что он не обладает такой глубиной инструментов, как лучшие приложения для рисования для Windows, он отлично подходит для создания эскизов для Windows.
Инструменты, представленные в разделе рисования, превосходят большинство обычных приложений для ноутбуков.
Во время рисования вы даже можете использовать более творческие возможности изменения цвета.
Если вы ищете хорошие приложения для рисования на iPad, Microsoft поможет вам.
Это приложение превосходно организовано, поэтому оно обязательно должно быть у вас.
Вы можете рисовать и упорядочивать свои заметки в соответствии со своими предпочтениями.
Поскольку это Microsoft, вы также можете найти всю свою работу в облаке. Это делает его хорошо интегрированным приложением для рисования Microsoft.
Все, что вам нужно, это ваш логин в Microsoft Office, и все готово.
One Note включает:
- Совместную работу в режиме реального времени
- Безопасное хранение информации
- Использование на любом устройстве или в любой операционной системе
- Сенсорный экран для рисования
- Запись аудио и видео
- Сканирование рукописных заметок и преобразование их в текст
- Использование в дороге
- Отслеживание изменений и просмотр истории версий
- Поддержка различных мультимедиа
- Интеграция других приложений и подключаемых модулей Microsoft
MediBang — отличный выбор для тех, кто любит рисовать аниме-иллюстрации или будущих художников манга-комиксов.
Это одно из лучших художественных приложений для Windows 10.
Это также одно из лучших приложений для рисования для Windows в целом.
Существует более 50 кистей и тонов, которые идеально подходят для преобразования ваших штриховых рисунков в изысканные произведения искусства и последовательного искусства.
Существует множество кистей для рисования, доступ к множеству бесплатных ресурсов, бесплатные комические шрифты, которые помогут придать вашим пузырькам со словами профессиональное качество, легко создавать комические панели, легко редактировать свои рисунки, легко добавлять эталонные фотографии в свои слои и делиться ими. свою работу, чтобы вы могли легко сотрудничать с другими и автоматически восстанавливать свою работу.
MediBang также производит лески превосходного качества.
Это специальное приложение для рисования Windows.
Поначалу это может показаться немного запутанным, но после быстрой помощи вы скоро полюбите его и выбросите другие приложения для рисования за дверь.
Если вы ищете лучшие приложения для рисования для Windows, чтобы использовать их для иллюстрации комиксов, не ищите дальше.
MediBang включает:
- Изящные и легкие рабочие
- Более 50 щеток
- Слои
- Идеальное рисование линий с помощью направляющих
- Легкое создание панелей комиксов
- Легкое управление всеми страницами комиксов в одном файле с другими
Heavy Paint — это простая и мощная программа для рисования.
Считается одной из лучших программ для рисования.
Это делает его одним из лучших приложений для рисования и для Windows.
При использовании приложения вы сможете сосредоточиться на том, что необходимо при рисовании; например, цвета и формы в обтекаемом интерфейсе.
Он имеет элегантные инструменты, понятный интерфейс и скорость, позволяющие создавать шедевры, не отвлекаясь на сам инструмент.
Он имеет элегантные инструменты, понятный интерфейс и скорость, позволяющие создавать шедевры, не отвлекаясь на сам инструмент.
Вы сможете создавать цифровые картины в традиционном стиле и иметь несколько невероятных инструментов для экспериментов.
Заключение
Поиск подходящих приложений для рисования для Windows может кардинально изменить ваш рабочий процесс.
Теперь, когда Microsoft представила поверхность и технология развивается, вы можете ожидать увидеть больше.
Поскольку Microsoft начинает развивать существующие линейки iPad, они, вероятно, будут уделять больше внимания этим приложениям.
Они уже создали обширную коллекцию приложений, которыми можно легко пользоваться.
Вполне вероятно, что со временем они продолжат их разработку.
По мере того, как тенденции меняются, и все больше людей начинают рисовать на ПК, все больше известных людей переходят на платформу.
Можно с уверенностью ожидать увеличения количества сторонних приложений с течением времени.
В настоящее время существует множество замечательных систем, идеально подходящих для ваших нужд рисования.
Экспериментируя, вы можете практиковаться с различными инструментами. Пусть это будет уроком, что не все приложения для рисования стоят много денег или вообще денег.
