СОКРАЩЕНИЯ И ОБОЗНАЧЕНИЯ НА ЧЕРТЕЖАХ | Архитектура и Проектирование
Сокращённые буквенные обозначения на чертежах. Окна. Двери. Дымовые и вентиляционные каналы. Лестницы. Изображение зазоров, выемок, проёмов в стенах на рабочих чертежах.
Сокращения и обозначения на чертежах:
| бк | библиотека | кон | контора |
| бф | буфетная | кхз | комната хозяина |
| блк | балкон | кх | комната хозяйки |
| ван | ванная | лдж | лоджия |
| вер | веранда | лф | лифт |
| вшк | встроенный шкаф | маст | мастерская |
| гк | гостевая комната | мк | мойка |
| гст | гостиная | муз | музыкальная комната |
| глд | гладильня | му | мужская уборная |
| грд | гардеробная | мсо | место для сидения на открытом воздухе |
| гж | гараж | мпр | мусоропровод |
| дк | детская комната | пер | передняя |
| жк | жилая комната | под | подвал, погреб |
| жу | женская уборная | прч | прачечная |
| з | зал | прм | приемная |
| зс | зимний сад | рк | рабочий кабинет |
| игр | игровая | сп | спальня |
| к | комната | спр | спальня родителей |
| кз | комната для завтрака | ст | столовая |
| кс | комната сына | сол | солярий |
| кд | комната дочери | ск | секретарь |
| кдр | комната домашней работницы | там | тамбур |
| кух | кухня | тер | терраса |
| кор | коридор | тлп | отопление (тепловой пункт) |
| кл | кладовая | уг | бункер для угля |
| клп | кладовая для продуктов | уб | уборная |
| кр | крыльцо | хп | хозяйственное помещение |
| кот | котельная | чр | чердак |
| квр | кабинет врача | шк | шкаф |
| эр | эркер |
| Дымовые и вентиляционные каналы: | |
В каменных стенах из стандартных камней делать каналы 13,5 х 13,5 и 13,5 х 20 см. Поперечные сечения вентиляционных и дымовых каналов по возможности выполнять квадратными или прямоугольными с соотношением сторон 1 : 1,5 | |
Окна в деревянных коробках из брусков: | |
1. Подоконная ниша. Одинарный переплёт, наружная четверть. Подоконные ниши снижают расход строительных материалов, увеличивают площадь комнат, позволяют устанавливать нагревательные приборы. 2. Двойные переплёты в общей коробке, открывание внутрь (K), двойные переплёты (D), спаренные переплёты (V). 3. Одинарный переплёт, внутренняя четверть 4. Двойные переплёты в раздельных коробках, открывание в разные стороны (D) | |
Окна с косяками: | Раздвижные окна: |
1. Одинарный переплёт. 2. Двойные переплёты (D), двойные переплёты в общей коробке (K), спаренные переплёты (V). | 1. Одинарный переплёт (S) 2. Двойные переплёты (SD) |
Двери: | |
1. Вращающаяся створка 2. Двойные вращающиеся створки 3. Двустворчатая дверь 4. Поворотная створка 5. Качающаяся створка 6. Двухстворчатая качающаяся дверь 7. Вращающаяся створка с подъёмным устройством | 8. Раздвижная створка 9. Раздвижная створка с подъёмным устройством 10. Вращающаяся дверь 11. Складчатая перегородка 12. Без порога 13. Порог с одной стороны 14. Порог с двух сторон |
Изображение зазоров, выемок, проёмов в стенах на рабочих чертежах: | |
1. Заделываются в конечном положении 2. | |
Одномаршевые и двухмаршевые лестницы: | |
1. Подвал 2. Первый этаж 3. Верхний этаж 4. Чердак | |
Остаются открытыми в конечном положении Все приведённые размеры указаны в кладке без учёта отделки. Окна с нишей для радиаторов изображают на чертежах слева от осевой линии проема, окна 6ез ниши – справа.
Одномаршевые лестницы обычно делают деревянными, двухмаршевые — с каменными или бетонными ступенями. На планах этажей изображают горизонтальный разрез лестничной клетки на уровне примерно 1/3 высоты этажа. Порядковую нумерацию ступеней дают вверх и вниз от отметки 0.00, причём номера ступеней ниже этой отметки указывают со знаком — (минус). Номер ставят начиная с первой ступени идущего вверх марша и кончая площадкой. Направление подъёма лестницы обозначают линией по оси марша, начало подъёма — кружком, конец — стрелкой (такое же обозначение принято для лестниц, ведущих в подвал).
Эрнст Нойферт. «Строительное проектирование» / Ernst Neufert “BAUENTWURFSLEHRE”
Нормы и стандарты
Строительное проектирование (Нойферт)
Нормы и стандарты УСЛОВНЫЕ ОБОЗНАЧЕНИЯ РАЗЛИЧНЫХ ВИДОВ ИЗОЛЯЦИИ
Обозначение дверей на чертежах по ГОСТу в разрезе: как выполняется маркировка
В любом здании одним из самых важных элементов является дверь. Поскольку строительный рынок предлагает большое разнообразие в выборе моделей, то, соответственно, обозначение дверей разных конструкций на чертежах по ГОСТу отличается, это же касается и маркировки. Очень важно, чтобы обозначение установленных моделей было правильно нанесено на схеме.
Условные обозначения дверей на чертежах согласно ГОСТу
На чертежах масштабом 1:50 и больше двери должны обозначаться обязательно. Пример схемы обозначения можно увидеть ниже:
| № | Изображение | Тип конструкции |
| 1 | Однопольная | |
| 2 | Двупольная | |
| 3 | Двойная двупольная | |
| 4 | Двойная однопольная | |
| 5 | Откатная наружная однопольная | |
| 6 | Однопольная откатная с открыванием в нишу | |
| 7 | Раздвижная двупольная | |
| 8 | Складная | |
| 9 | Складная-откатная |
Такое обозначение двери на чертеже должно присутствовать во всех схемах.
Например, на таблице хорошо видно, что раздвижная система указана в виде прямоугольников с идущими к ним параллельными линиями, а вот распашная система рисуется с прямоугольниками и идущими под углом линиями и т.д.
Правила при составлении схем
На чертежах изображать двери необходимо в виде стенных проемов. Их запрещается заштриховывать, а наносить нужно в виде перпендикулярных линий. Кроме того, во время создания чертежа должны соблюдаться следующие правила:
- Основные линии должны быть толщиной не больше 0,8 мм;
- Надписи над обозначениями пишутся шрифтом №7;
- Пояснения к условным обозначениям пишутся шрифтом №5.
Кроме условного обозначения, определить полную характеристику двери, например, наличие порожка, тип конструкции, можно по маркировке. Она, согласно установленным нормативам, должна присутствовать на чертежах межкомнатных и входных дверей.
Как правильно выбрать?
Системы открывания пластиковых окон довольно разнообразны, поэтому при выборе пластикового окна нужно обращать внимание не только на дизайнерские особенности конструкции, но и на ее функциональность.
Оцените, достаточно ли свободного пространства для открывания окна того или иного типа, какая ширина у оконного проема, часто ли нужно проветривать помещение. Изготовителем могут быть предложены разные варианты открывания пластиковых окон, он может помочь подобрать наиболее оптимальный для вашего помещения вариант, правильно рассчитает нагрузку на раму относительно оконного проема, учтет ваши требования к внешнему виду конструкции.
При покупке квартиры вы всегда сможете заранее продумать, где будет мебель. Зная условное обозначение открывания окон, вы легко сориентируетесь, как сделать помещение более функциональным.
Способ открывания окон играет важную роль при эксплуатации. Он влияет на удобство использования систем, имеет определенные особенности, которые требуется учитывать перед установкой выбранной конструкции.
Основные типы изделий
Маркировка дверей различной конструкции на чертежах по ГОСТу имеет следующую расшифровку:
- «Г». Состоит из одного или двух полотен и монтируется внутри здания.
Изделие может собираться с коробкой, порожком и обкладками; - «О». Похожи по своему типу с предыдущим вариантом, но дополнительно могут иметь стеклянные вставки;
- «К». Маятниковый тип, где дверь качается. Конструкция в основном состоит из двух полотен и с отсутствием порожка;
- «У». Входной тип изделия с усиленной рамой и полотном. Устанавливается при входе в частный дом или квартиру.
Изделие может собираться с коробкой, порожком и обкладками;Маркировка конструкций
Как обозначаются двери различных конструкций на чертежах понятно, а теперь стоит разобраться с маркировкой. Компании по производству дверей изготавливают полотна различных размеров и это же в обязательном порядке должно быть указано в чертежах и маркировке.
Согласно ГОСТу, производитель указывает размеры полотна для того проема, для которого оно предназначено и это же указывается на схеме рядом со значком двери. Кроме того, модель изделия «О» или «Г» может иметь две створки неравные по ширине и тогда около дверей на чертеже по ГОСТу указываются дополнительные буквы «П» и «Л», что означает правое и левое полотно.
Также если конструкция оснащена порожком, то это обозначается в виде буквы «П».
Как сделать оконные проемы на плане дома в Автокад (алгоритм)
Для создания оконных проемов в Автокад я воспосользовался следующим алгоритмом (вы можете использовать лубой удобный для вас способ создания оконных проемов на плане):
Вызываем команду Отрезок в Автокад и чертим первую стенку оконного проема.
Выделяем отрезок и активируем ручку. Выбираем опцию «Переместить» из контекстного меню редактирования объектов в Автокад ручками. Далее чтобы при перемещении отрезка на заданное расстояние сделать его копию, выберите опцию «Копировать». Скопируйте отрезок на расстояние 910 мм, т.е. на ширину оконного проема. Для отслеживания перпендикулярных углов, полярных углов в Автокад вам понадобится полярная привязка, либо режим ОРТО.
Выделите два отрезка на плане дома в Автокад, обозначающих оконный проем, и сгруппируйте их для удобства работы с оконным проемом и размещения его по позициям согласно плана первого этажа коттеджа.
Сгурппировать объекты в Автокад вы можете из контекстного меню. Нажмите правую кнопку мыши и в контекстном меню выберите строку «Группа» — «Группа».
С помощью команд «Копировать» и «Повернуть» в Автокад расскопируйте оконные проемы и разместите согласно рисунка плана дома.
Дополнительные обозначения
Все условные обозначения дверей для внутренней установки на чертежах по ГОСТу расписаны, а вот что касается наружных конструкций, то здесь могут присутствовать следующие обозначения:
- «С» − служебная;
- «Н» − Изделие тамбурного типа или входные;
- «Л» − Лазовая или люковая модель.
Если около дверей на чертеже по ГОСТу указана одна из перечисленных букв, то буквы, обозначающие тип конструкции, например, «Г», «О» и т.д. переносятся немного дальше.
Во время маркировки цифры обычно указываются на третьей позиции как на чертеже межкомнатных, так и входных конструкций. И в том, и другом случае цифры указывают на размер проемов. Как уже упоминалось, после них могут идти сразу же буквы, которые обозначают какие-либо второстепенные характеристики модели двери.
Кроме вышеперечисленных, могут быть еще и следующие:
- «Т» − трудносгораемая дверь;
- «С» − сплошное заполнение модели;
- «Ц» − имеет сплошное внутреннее заполнение, оснащена цилиндровым замком и порожком;
- «Щ» − щитовая модель;
- «П» − правая створка или порожек;
- «Л» − левая створка;
- «В» − влагостойкое полотно.
Если дверь металлическая, то в разрезе на чертеже ее штрихуют прямыми параллельными линиями с уклоном в 45 градусов, а вот расстояние между штрихами будет зависеть от масштаба плана. Если изделие деревянное, тогда его штрихуют круговыми линиями, то есть так, как идут волокна в дереве, показывая, таким образом, настоящее расположение слоев древесины в полотне.
Двери
Одними из наиболее распространенных элементов зданий и сооружений являются двери. Они могут иметь самую различную конструкцию, однако наиболее распространенными являются:
- Однопольные
- Двупольные
- Распашные
- Откатные
По материалу изготовления они классифицируются на:
- Деревянные
- Металлические
- Стеклянные
Для монтажа дверей в дверных проемах устанавливаются коробки.
Если для этой цели используется древесина, то изготавливаются такие конструкции из брусков, а затем крепятся к стене. Деревянные полотна обычно выполняют из такого материала, как клееные щиты. Нередко для этой цели используется ДСП, которые отделываются облицовочными материалами.
Коробки металлических дверей и обвязка их полотен изготавливается из стальных оцинкованных холодногнутых профилей, которые впоследствии окрашиваются для придания конструкции эстетичного внешнего вида и защиты от коррозии. Дверное полотно металлических дверей имеет в своем составе один или два стальных листа, каркас и ребра жесткости.
Элементами конструкции полотен стеклянных дверей являются обвязка, выполненная из алюминиевого или стального профиля, и полотно, изготовленное из так называемого «сталинита» (то есть закаленного стекла, отличающегося повышенной прочностью).
Согласно действующим нормам и стандартам, все входные двери в здания и квартиры должны открываться наружу, то есть по направлению движения на улицу.
Это необходимо для того, чтобы облегчить эвакуацию людей из зданий при наступлении различных чрезвычайных происшествий (например, пожаров).
Для крепления дверных коробок в проемах используются обработанные антисептиками деревянные пробки. Они устанавливаются непосредственно в железобетонные панели на стадии изготовлении этих конструкций. Если двери наружные, то они устанавливаются вместе с порогами, а если внутренние – то без них.
Чтобы на дверные коробки навесить дверные полотна, используются петли. Если дверь открыта настежь, то с петель ее очень легко и просто демонтировать. Для того чтобы избежать того, чтобы двери находились в открытом состоянии или же хлопали, используют специальные устройства, которые называются «дипломат». Они служат для того, чтобы держать дверь в закрытом состоянии, а если они открывается, то плавно, без ударов, в него возвращать. Кроме того, двери оснащаются врезными замками, защелками и ручками. Входные двери зачастую оборудуются кодовыми замками.
Пример обозначений на чертежах
Стоит на примере показать, как проводится расшифровка информации на чертежах деревянных конструкций:
- ДК 24-19. «Д» указывает на то, что изделие является дверью, а «К» — качающийся тип. Первая цифра 24 означает высоту проема в 24 дм, а 19, соответственно, ширину в 19 дм;
- ДО 24-15П. Двупольная правая дверь с порожком, а буква «О» означает, что конструкция стеклянная, либо с небольшими стеклянными вставками;
- ДГ21-7ЛП. Изделие состоит из одного левого полотна, с порожком. Предназначено для высоты проема в 21 дм и ширины 7 дм.
Чертеж – это не просто рисунок с изделием, но и схема, где содержатся все данные для производства и эксплуатации. Для его разработки потребуется большой опыт инженера, чтобы правильно произвести обозначение раздвижных, распашных или складных моделей дверей на чертежах, указать все технические характеристики и прочее.
Измерение и определение размеров (ширины) оконных проемов на плане дома в Автокад
Восппользуйтесь инструментом «Расстояние» на классической панели инстументов «Сведения», либо из панели инструментов «Утилиты» на вкладке «Главная» ленты инструментов, тем самым вызвав команду «Дист» в Автокад.
Измерьте ширину оконного проема. Его ширина получалась 932 мм.
Таким же образом измеряем ширину остальных оконных проемов на рисунке плана первого этажа коттеджа. Получаем значения ширины оконных проемов = 1190 , 2080 мм.

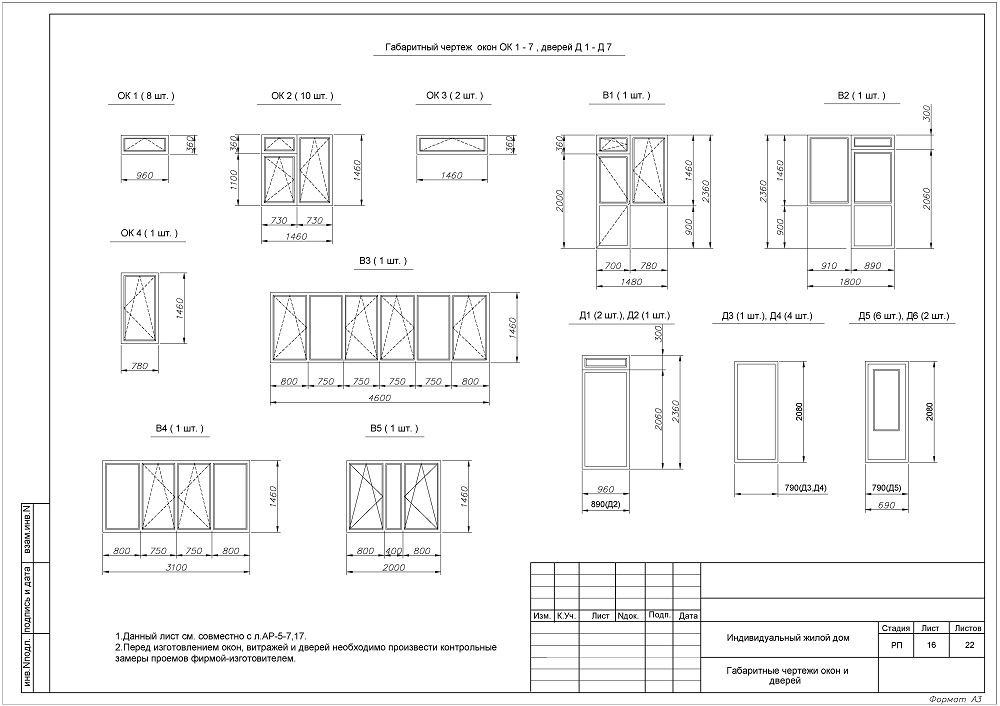

Ниже представлена картинка «Ширина оконных проемов для жилых помещений для наружных стен». Согласно данным ГОСТа размеры оконных проемов для плана нашего коттеджа принимается 910 мм, 1210 мм, 2110 мм.
