Гост 2.307-68 нанесение размеров и предельных отклонений
Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.
Не допускается повторять размеры одного и того же элемента на разных изображениях, в технических требованиях, основной надписи и спецификации. Исключение составляют справочные размеры, приведенные в п.1.5, перечислениях б и ж.
Если в технических требованиях необходимо дать ссылку на размер, нанесенный на изображение, то этот размер или соответствующий элемент обозначают буквой, а в технических требованиях помещают запись, аналогичную приведенной на черт.4.
___________
1. Допуск параллельности осей отв. А и Б – 0,05 мм.
2. Разность размеров В с обеих сторон – более 0,1 мм.
Черт.4
На
строительных чертежах размеры допускается
повторять.
Линейные размеры и их предельные отклонения на чертежах и в спецификациях указывают в миллиметрах, без обозначения единицы измерения.
. При расположении элементов предмета (отверстий, пазов, зубьев и т.п.) на одной оси или на одной окружности размеры, определяющие их взаимное расположение, наносят следующими способами:
от общей базы (поверхности, оси) – по черт.5а и б;
заданием размеров нескольких групп элементов от нескольких общих баз – по черт.5в;
заданием размеров между смежными элементами (цепочкой) – по черт.6.
Черт.5
Черт.6
Размеры на чертежах не допускается наносить в виде замкнутой цепи, за исключением случаев, когда один из размеров указан как справочный (см. черт.1).
На
строительных чертежах размеры наносят
в виде замкнутой цепи, кроме случаев,
предусмотренных в соответствующих
документах, утвержденных в установленном
порядке.
Размеры, определяющие положение симметрично расположенных поверхностей у симметричных изделий, наносят, как показано на черт.7 и 8.
Черт.7
___________
* Размеры для справок.
Черт.8
Размеры на чертежах указывают размерными числами и размерными линиями.
При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии – перпендикулярно размерным (черт.11).
Черт.11
При нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии – радиально (черт.12).
Черт.12
При
нанесении размера дуги окружности
размерную линию проводят концентрично
дуге, а выносные линии – параллельно
биссектрисе угла, и над размерным числом
наносят знак “”
(черт.
13).
Черт.13
Допускается располагать выносные линии размера дуги радиально, и, если имеются еще концентричные дуги, необходимо указывать, к какой дуге относится размер (черт.14).
Черт.14
При нанесении размеров деталей, подобных изображенной на черт.14а, размерные линии следует проводить в радиусном направлении, а выносные – по дугам окружностей (черт.14а).
Черт.14а
Размерную линию с обоих концов ограничивают стрелками, упирающимися в соответствующие линии, кроме случаев, приведенных в пп.2.16, 2.17, 2.20 и 2.21, и при нанесении линии радиуса, ограниченной стрелкой со стороны определяемой дуги или скругления.
На
строительных чертежах взамен стрелок
допускается применять засечки на
пересечении размерных и выносных линий,
при этом размерные линии должны выступать
за крайние выносные линии на 1.
. .3 мм.
В случаях, показанных на черт.15, размерную и выносные линии проводят так, чтобы они вместе с измеряемым отрезком образовали параллелограмм.
Черт.15
Допускается проводить размерные линии непосредственно к линиям видимого контура, осевым, центровым и другим линиям (черт.16 и 17).
Черт. 16
Черт.17
Размерные линии предпочтительно наносить вне контура изображения.
Выносные линии должны выходить за концы стрелок размерной линии на 1. . .5 мм.
Минимальные расстояния между параллельными размерными линиями должны быть 7 мм, а между размерной и линией контура – 10 мм и выбраны в зависимости от размеров изображения и насыщенности чертежа.
Размеры
контура криволинейного профиля наносят,
как показано на черт.
16 и 17.
Если надо показать координаты вершины скругляемого угла или центра дуги скругления, то выносные линии проводят от точки пересечения сторон скругляемого угла или центра дуги скругления (черт.18).
Черт.18
Если вид или разрез симметричного предмета или отдельных симметрично расположенных элементов изображают только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с обрывом, и обрыв размерной линии делают дальше оси или линии обрыва предмета (черт.19).
Черт.19
На строительных чертежах в подобных случаях все размеры допускается указывать только до оси симметрии, а размерные линии на пересечении с осью симметрии ограничивать крестиком из засечек.
Величины
элементов стрелок размерных линий
выбирают в зависимости от толщины линий
видимого контура и вычерчивают их
приблизительно одинаковыми на всем
чертеже.
Форма стрелки и примерное
соотношение ее элементов показаны на
черт.23.
Черт.23
Размерные числа наносят над размерной линией возможно ближе к ее середине (черт.28).
Черт.28
При нанесении нескольких параллельных или концентричных размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шахматном порядке (черт.29).
Черт.29
Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано на черт.30.
Черт.30
Если необходимо нанести размер в заштрихованной зоне, соответствующее размерное число наносят на полке линии-выноски (черт.31).
Черт.31
Угловые
размеры наносят так, как показано на
черт.
32. В зоне, расположенной выше
горизонтальной осевой линии, размерные
числа помещают над размерными линиями
со стороны их выпуклости; в зоне,
расположенной ниже горизонтальной
осевой линии – со стороны вогнутости
размерных линий. В заштрихованной зоне
наносить размерные числа не рекомендуется.
В этом случае размерные числа указывают
на горизонтально нанесенных полках.
Черт.32
Для углов малых размеров при недостатке места размерные числа помещают на полках линий-выносок в любой зоне (черт.33).
Черт.33
Если для написания размерного числа недостаточно места над размерной линией, то размеры наносят, как показано на черт.34; если недостаточно места для нанесения стрелок, то их наносят, как показано на черт.35.
Черт.34
Черт.35
Способ
нанесения размерного числа при различных
положениях размерных линий (стрелок)
на чертеже определяется наибольшим
удобством чтения.
Размерные числа и предельные отклонения не допускается разделять или пересекать какими бы то ни было линиями чертежа. Не допускается разрывать линию контура для нанесения размерного числа и наносить размерные числа в местах пересечения размерных, осевых или центровых линий. В месте нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (черт.36 и 37).
Черт.36
Черт.37
Размеры, относящиеся к одному и тому же конструкционному элементу (пазу, выступу, отверстию и т.п.), рекомендуется группировать в одном месте, располагая их на том изображении, на котором геометрическая форма данного элемента показана наиболее полно (черт.38).
Черт.38
При нанесении размера радиуса перед размерным числом помещают прописную букву R.
При
большой величине радиуса центр допускается
приближать к дуге, в этом случае размерную
линию радиуса показывают с изломом под
углом 90° (черт.
39).
Черт.39
Если не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию радиуса допускается не доводить до центра и смещать ее относительно центра (черт.40).
Черт.40
2.35. При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (черт.41).
Черт.41
Черт.42
Черт.43

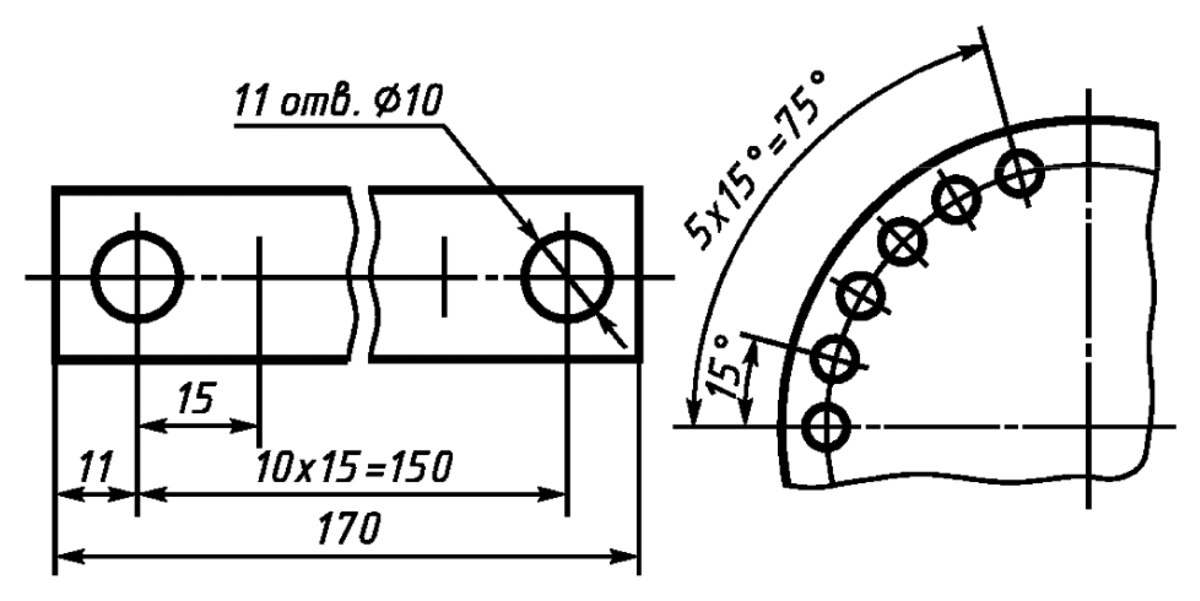

При
нанесении размеров, определяющих
расстояние между равномерно расположенными
одинаковыми элементами изделия (например,
отверстиями), рекомендуется вместо
размерных цепей наносить размер между
соседними элементами и размер между
крайними элементами в виде произведения
количества промежутков между элементами
на размер промежутка (черт.
58).
Черт.58
При большом количестве размеров, нанесенных от общей базы, допускается наносить линейные и угловые размеры, как показано на черт.59 и 60, при этом проводят общую размерную линию от отметки ”0” и размерные числа наносят в направлении выносных линий у их концов.
Черт.59
Черт.60
Черт.60а
2.49. При большом количестве однотипных элементов изделия, неравномерно расположенных на поверхности, допускается указывать их размеры в сводной таблице, при этом применяется координатный способ нанесения отверстий с обозначением их арабскими цифрами (черт.61) или обозначение однотипных элементов прописными буквами (черт.61а).
Черт.61
Черт.61a
Допускается
повторять размеры одинаковых элементов
изделия или их групп (в том числе
отверстий), лежащих на одной поверхности,
только в том случае, когда они значительно
удалены друг от друга и не увязаны между
собой размерами (черт.
64 и 65).
2.49-2.51. (Измененная редакция, Изм. N 2).
Черт.64
Черт.65
Если на чертеже показано несколько групп близких по размерам отверстий, то рекомендуется отмечать одинаковые отверстия одним из условных знаков, приведенных на черт.66. Допускается применять и другие условные знаки.
Черт.66
