Архитекторы, проектировщики и дизайнеры интерьеров перед началом ремонтных, реставрационных и оформительских работ составляют обмерочный чертеж. Так называют первоначальный план здания или помещения, используемый для проведения проверочных расчетов и других целей. Смысл подготовки этого документа — в составлении точного представления о габаритах здания или отдельных комнат, расположении и размерах несущих конструкций, оконных и дверных проемов и остальных значимых элементов.
ООО «Союз Экспертов Северо-Запада» занимается обмерными работами и обследованиями с 2014 года. Реализуем строительные и реконструкционные проекты в нескольких странах мира, располагаем всеми лицензиями, которые могут понадобиться для согласования документов.
Что такое обмерные работы?
Обмерными работами называют комплекс мер по выяснению реальных размеров здания, комнаты, земельного участка. Оказывая такие услуги заказчикам, мы неукоснительно соблюдаем правила выполнения обмерных работ, перечисленные и описанные в ГОСТ 26433.0-85, ГОСТ 26433.1-89, СП 13-102-2003.
Мы делаем:
- Обмеры зданий. Не у всякого здания и сооружения в нашей стране имеются исполнительные и проектные документы (которые могут внезапно и срочно потребоваться владельцу). Геометрия зданий иногда меняется в процессе эксплуатации — например, из-за проседания фундамента или масштабной реконструкции. Для определения реальных размеров мы выполняем обмерные работы зданий и документируем результаты: составляем поэтажные планы, чертежи фасадов и отдельных значимых узлов, готовим планы фундаментов и др.
- Обмеры внутренних помещений. Обмерные работы в помещениях нужны для создания или актуализации технического плана объекта при его сдаче в эксплуатацию или в аренду, проведении капитального ремонта с перепланировкой.
Наносим на обмерочный чертеж расположение перегородок, стен, проемов, указываем общую площадь помещения. По усмотрению заказчика готовим чертежи с несколькими вариантами перепланировки.
Наносим на обмерочный чертеж расположение перегородок, стен, проемов, указываем общую площадь помещения. По усмотрению заказчика готовим чертежи с несколькими вариантами перепланировки.Обмерочный чертеж и 3D визуализация
Наши инженеры занимаются:
- составлением обмерочных чертежей для реконструкционных проектов и перепланировки зданий и помещений;
- составлением планов и схем несущих конструкций помещений, на основании которых можно делать проверочные расчеты;
- объемной визуализацией обмеров;
- исполнительной съемкой конструкций здания и/или ограждений вокруг него.
Как выбрать подрядчика для точного обмерного чертежа?
Компания, которой можно доверить обмерные работы и их документирование, обязана соответствовать таким требованиям:
- членство организации в СРО и допуски к составлению проектных документов;
- наличие штатных аттестованных инженеров с высшим профильным образованием, которые специализируются на обмерных работах;
- собственное измерительное оборудование, присутствующее в Госреестре средств измерений и имеющее свидетельство о поверке.

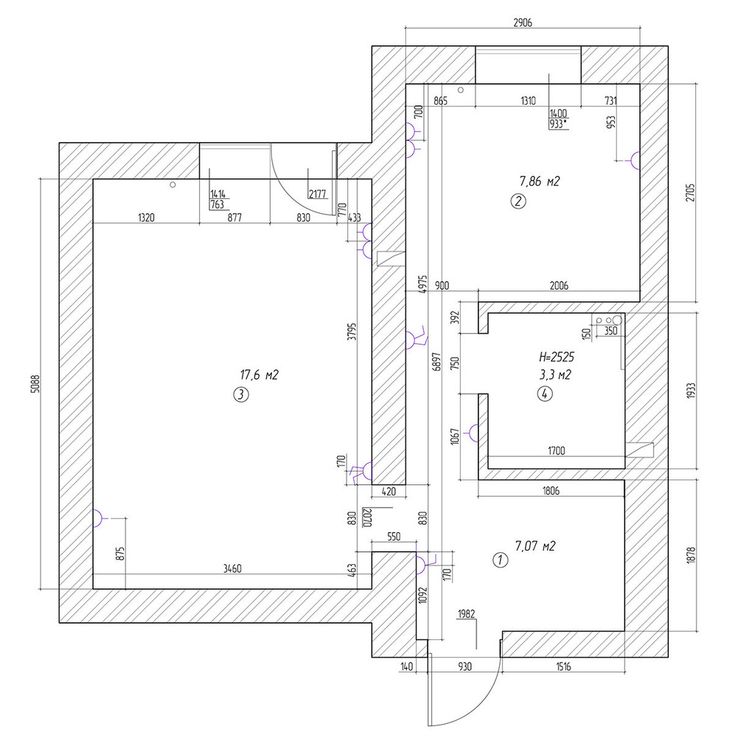

Обмерочный чертеж
ОБМЕРОЧНЫЙ ЧЕРТЕЖ
Обмерочный чертеж — это вид сверху на квартиру в уменьшенном масштабе с точными размерами. Это начало отсчета всего ремонта.
На этом этапе нужно выяснить, какие стены несущие (сносить нельзя — дом рухнет), а какие не несущие (можно сносить). Обычно несущие стены располагаются поперек (перпендикулярно) швов между панелей перекрытий (смотреть на потолке). Также несущие стены внутри квартиры в панельных домах имеют почти одинаковую толщину со стенами между квартир. Узнать эту толщину можно, измерив стену в районе входной двери в квартиру. В районе окна, выходящего на улицу, толщина стены, как правило, толще остальных за счет утепляющего слоя. Несущие стены в панельных домах изготовлены из прочного бетона, который сложно поддается сверлению, в кирпичных домах, разумеется, из кирпича, тут несущие стены значительно толще не несущих стен.
В панельных домах такие стены обычно изготовлены из гипса (толщина 100 мм), кирпича или другого подобного кладочного материала (толщина 120—200 мм), армированного бетона (толщина 50—80 мм), пример тому сантехкабины для ванной комнаты и туалета. Также бывают легкие пустотелые каркасно-щитовые стены, изготовленные из деревянного или металлического каркаса, обшитого листами ГКЛ, ГВЛ, ДСП (см. «СПИСОК ОБОЗНАЧЕНИЙ »), и т. д., определить такие стены очень просто, достаточно постучаться в них, как в двери. В однокомнатных квартирах каркасно-щитовыми стенами раньше обычно отгораживали кладовку и вход в кухню.
| Отображение дверей на чертежах | |
| Отображение окон на чертежах | |
I
Часто можно сэкономить свои нервы и время. Обмерочный чертеж помещения есть практически у каждого хозяина помещения. Просто нужно найти правоустанавливающие документы на квартиру и найти в них технический паспорт, в нем и есть довольно подробный чертеж помещения. Остается лишь проверить и откорректировать размеры, а затем начертить в нужном нам масштабе.
Переходим непосредственно к выполнению обмерочного чертежа. Будем считать, что у нас нет никаких знаний, умений и навыков в области черчения.
Возьмем лист бумаги в клеточку. Это может быть большой лист миллиметровки. Если помещение большое, одна сторона больше 12 метров, нужен тетрадный лист в разворот. Если помещение вытянуто, одна сторона значительно превышает другую, возможно, понадобится склеить два тетрадных листа в длину.
| Число клеток в ширину х высоту | |
| 1. Число клеток на обычном тетрадном листе | 33×40 |
| 2. Число клеток на тетрадном листе в развороте | 40×68 |
| 3. Число клеток на листе большой тетради | 39×51 |
| 4, Число клеток на листе большой тетради в развороте | 51×80 |
Какой лист выбрать? Мой совет — не экономьте на бумаге, выбирайте лист большой тетради в развороте А4.
Вы можете выбрать большой лист миллиметровки формата A3, это более профессионально, но требуется крайне редко, только на объектах более 30—40 м по длине или ширине. Обычно на таких больших объектах уже есть досконально разработанный дизайн-проект.
Как расположить чертеж помещения на листе? Это просто. Снимаем размеры полной длины и полной ширины всей квартиры. Соответственно длинную сторону квартиры располагаем параллельно длине листа, а сторону короче располагаем параллельно ширине листа.
Выбор масштаба чертежа тоже немаловажный этап в черчении.
Допустим, размеры полной длины квартиры — восемь метров, а полной ширины квартиры — шесть метров. Значит, ширину в 6 м располагаем по ширине листа, а длину в 8 м по длине листа. Так как ширина квартиры не сильно превышает ее длину, то нужно рассчитать масштаб относительно ширины квартиры.Число клеток на выбранном листе большой тетради 39 х 51. Нас интересует ширина листа в 39 клеток. Но на листе нужно оставить поля, т. е. чертеж нужно сделать
рисРасположение входа на чертеже
немного меньше листа. Уберем примерно 9 клеток, осталось 30. т. е. ширину в 6 v нужно расположить на 30 клетках. 30 клеток: 6 м = 5 клеток/м. Т. е. в 5 клетках -умещается» один метр. 1 м = 1000 мм. Узнаем, сколько миллиметров «умещается» в одной клетке. 1000 мм : 5 клеток = 200 мм/клетка. В одной клетке 200 мм, или 20 см. Еще один часто встречающийся вариант: 4 клетки на 1 м, т. е. 25 см в 1 клетке.
Будем выполнять обмерочный чертеж на примере распространенной двухкомнатной квартиры 75-й серии в панельном «крупнощелевом» доме.
Этот чертеж скопирован с технического паспорта квартиры (рис). Он служит для определения пло щади жилых и нежилых помещений, а также для определения незаконно внесенных изменений в планировку квартиры.
На рисобозначены несущие между- и внутриквартирные стены — имеющие среднюю толщину, не несущие — самые тонкие, и фасадная с торцевой стеной — самые толстые, выполняют и несущую, и утепляющую функции.
На первый взгляд чертеж составлен довольно подробно, но для разработки дизайн-проекта недостаточен, в нем нет таких размеров как: толщина всех стен; размеры санузлов, дверей, окон и проемов; расстояния от углов стен до окон и дверей; расположения всех розеток, выключателей, люстр и бра и связей между ними; расположения водопроводных и канализационных стояков. А мы всегда должны помнить, что делаем проект для того, чтобы в конечном итоге все электроточки оказались на нужных нам местах и не были бы в труднодоступных, двери открывались в нужном направлении, проемы были достаточно просторными и т. п.На риспоказаны фрагменты приблизительного обмерочного чертежа, выполненного непосредственно на объекте за 20 минут. Сняты расположения всех электроточек.
Теперь перенесем предыдущий строительный набросок на выбранный нами формат листа в клетку (почти А4). Максимальный размер такого листа 39 х 51 клеток. Длина квартиры составляет 3 м + 2,88 м + 3,25 м + толщина всех поперечных стен
рис- гостиная; 2 — спальня; 3 — кухня; 4и5- коридор; 6- туалет; 7 — ванная; Л — лоджия
(0,17 + 0,17 + 0,1 + 0,38 = 0,82) м = 9,95 м — Юм.
Выбираем удобный масштаб: 5 клеток (25 мм) = 1 метр. И чертим в соответствии с выбранным масштабом, желательно, используя линейку и карандаш, начиная с любого угла листа.
Обмерочный чертеж «от руки» (риса) готов к использованию для разработки дизайн-проектов. Необходимо отксерить до десяти экземпляров.
Обмерочный чертеж, выполненный на компьютере (рис), вскрыл некоторые расхождения с размерами на чертеже из технического паспорта. Например. между ванной и стеной нет пустоты, которая есть в реальности, это примерно 15 см. Поэтому я настоятельно рекомендую перепроверять размеры из паспорта. Очень часто чертеж в него берется из начальных строительных чертежей всего дома.
| |
Можно приступать к расстановке виртуальных мебели и предметов. Для этого необходимо иметь на руках хотя бы стандартные размеры мебели и предметов, имеющихся в продаже. Многие размеры представлены в разделе «РАЗМЕРЫ
| |
МЕБЕЛИ, ГА30-, ЭЛЕКТРОТЕХНИКИ, САНТЕХНИКИ И ДРУГОГО ОБОРУДОВАНИЯ».
После того как вы закончите проектирование, обязательно проверьте размеры всех будущих конкретных предметов в реальности. Например, распространен стандарт длины тумбы поддвойную мойку в кухонном гарнитуре, 800 мм, но все чаще встречается стандарт 900 мм. Ошибка в 10 см, особенно на маленьких кухнях, считается грубой, возможно, придется отказаться от двойной мойки или от выбранного гарнитура и приобрести другой, менее желаемый, но с подходящими стандартами.
Расчет метража стен , пола и потолков
| |
Расчет метража (площади) стен, пола и потолков сводится к определению количества метров квадратных (м 2 ) в отдельно взятых помещениях. Метраж пола всей квартиры (дома) и в отдельных помещениях обычно указан в техническом паспорте на квартиру (дом). Но для более точных последующих расчетов следует рассчитать метраж пола, потолков и стен заново. Именно по метражу составляются сметы на выполнение строительно-отделочных работ, а также, часто исходя из метража той или иной поверхности, покупается для ее отделки (облицовки) то или иное количество строительно-отделочных материалов.
Расчет метража по полу. Метраж пола и потолков в подавляющем большинстве случаев одинаков. Т. е. достаточно просчитать метраж помещений по полу для того чтобы получить метраж этих же помещений по потолку. Расчет метража полов простых прямоугольных форм очень прост (риса), нужно длину (А) в метрах умножить на ширину (В) в метрах, получается площадь прямоугольника S в метрах квадратных (м 2 ).
Метраж ( S ) более сложных по форме полов нужно мысленно разбить на простые прямоугольники ( S 1, S 2, и т. д.) и в итоге сложить их площади, S = S 1 + + S 2 + ht . a . (рис).
Если в полах есть отверстия (лаз, люк), углубления (бассейн) или выступы (пьедесталы, стены и т. п.),
которые вы планируете облицовывать не так, как основные полы, то площадь Т этих отверстий, углублений и выступов нужно вычитать из площади ( S ) полов (потолков), S = S 1 + S 2 + и т. д. — Т (рисв).
| |
Расчет метража стен можно провести по подобию расчета метража полов, т.
е. сначала найти площадь каждой из стен, а затем полученные площади каждой из стен сложить, S = S 1 + S 2 + S3 + S 4 и т. д. — Т, где Т — площадь дверей и окон. Иногда, но крайне редко, приходится рассчитывать именно так. Но поскольку в подавляющем большинстве случаев высота потолков в одном просчитываемом помещении приблизительно одинакова (± 1,5—4 см), то лучше и быстрее умножать
периметр помещения (Р) на высоту потолков (Н): S = Р X Н — Т. Периметр — это сумма длин ( L ) всех стен, которые образуют помещение: Р = LI + L 2 + и т. д. (рис).
Например, общая площадь стен в простом прямоугольном помещении шириной 2 м, длиной 3 м и высотой потолков 2,7 м, S o 6 ui =Р(=2 + 3 + 2 + 3)хН(= 2,7) = — 27 м 2 . Из полученной S o 6 lIl . нужно вычесть площадь окон и дверей, имеющихся в рассчитываемом помещении: S = S o 6 ui — Т (например, окно 2,5 м 2 + дверь 2 м 2 ) = = 27 -4,5 = 22,5 м 2 .
После внесения изменений в обмерочный чертеж (перепланировки) нужно заново пересчитывать метраж всех измененных стен, полов и потолков для правильного и точного расчета необходимого количества строительно-отделочных материалов и составления смет на строительно-отделочные работы.
Часто, особенно на кухнях, после разработки дизайн-проекта нужно разбивать площадь стен, пола или потолков на площади с запланированной разной отделкой поверхности, например, из площади стен на кухне с отделкой обоями нужно вычесть площадь с отделкой кафельной плиткой в рабочей зоне кухонного гарнитура, то же самое с полами и потолками.
Как измерить и нарисовать комнату (правильно!) — Designer’s Oasis
Кейт Бендевальд
Начало работы, процесс проектирования
Кейт Бендевальд
Начало работы, процесс проектирования
Точные и последовательные измерения и чертежи помещения каждый раз являются важной частью процесса проектирования. Даже если у вас есть архитектурные чертежи, время от времени вам нужно уметь это делать.
Даже если вы отдадите свои чертежи консультанту, вам нужно будет собрать надлежащую информацию.
В наши дни существует множество приложений, которые сканируют комнату и создают рисунки. Протестировав их все, я искренне верю, что вы должны , а не полагаться на приложения для измерения вашего пространства (по крайней мере, пока). Лучше всего использовать старую добрую рулетку и лазер.
Наконец, этот процесс всегда лучше выполнять вдвоем. Так что наймите помощника, даже если он не работает с вами регулярно. Наймите студента-дизайнера на день, чтобы он протянул руку помощи.
Начнем.
Привет, дизайнер. Спасибо за чтение. Когда вы пробуете что-то, используя предоставленные нами ссылки, мы можем получить небольшую комиссию бесплатно для вас. Мы предлагаем только те продукты, которые действительно используем и рекомендуем. Ваша поддержка помогает вести блог. Благодарю вас!
Начнем с инструментов:
25-футовая рулетка для тяжелых условий эксплуатации — предпочтительно с шагом ⅛ дюйма0003
Механические карандаши
Бумага с сеткой
Линейка или шкала
Сливовый боб (дополнительно)
Шаг 1: Нарисуйте пространство
Это должно выглядеть примерно так. Он не должен быть идеально масштабирован. Вы можете сделать это в своей программе для рисования. Покажите расположение всех окон и дверей, указав направление поворота. Оставьте достаточно места вокруг внешней стороны чертежа, чтобы иметь 2 ряда размерных линий.
Шаг 2 : Начертите размерные линииВам потребуется место для рисования 2 рядов линий – один для дополнительных размеров, а второй ряд для общих измерений. Они должны располагаться далеко за пределами рисунка в один ряд. Иногда вам нужно будет также отметить внутренние размеры.
Здесь будет немноголюдно, поэтому лучше использовать механический карандаш, чтобы стереть ошибки и сделать линии тонкими.
Шаг 3. Начните снимать мерки В этом случае ассистент очень поможет. Один человек может измерять, а второй комментировать чертеж.
ВСЕГДА:
Обозначать в футах и дюймах (или в метрических единицах, если не в США)
Пример 12′ – 8 ½ ” означает “Двенадцать футов, восемь с половиной дюймов”
2 округлить до ближайший ¼ дюйма. Не беспокойтесь о шагах в пять или восемь дюймов. Мы не разрабатываем здесь швейцарские часы.
Человек, записывающий измерения, должен ВСЕГДА повторять замерщику, чтобы избежать ошибок.
Размер до проема – НЕ до обшивки. Быть последовательным. Вы можете отметить ширину обрезки.
Начните снимать мерки Начните с лазерного измерения и получите общие размеры.
Затем начните с рулетки в одном углу комнаты, двигаясь по часовой стрелке, пока не получите все пошаговые измерения.
Начните с угла к первому отверстию. Внутренняя ширина проема (двери или окна).
Затем внутренний угол проема к следующему проему и так далее, пока не будет учтено каждое проем и расстояние между ними.
Когда вы закончите, определите высоту потолка с помощью лазерного мера. Если у вас наклонный потолок, возьмите самые низкие и самые высокие размеры.
Пример пути измерения
Пример эскиза с размерами
Шаг 4. Отметьте расположение розеток, вентиляционных отверстий, выключателей и любых других препятствийЯ не могу не подчеркнуть, насколько важен этот шаг. Знание того, где находятся вентиляционные отверстия, выходы и другие препятствия или элементы, избавит вас от бесконечных головных болей.
Вот что нужно захватить:
Шаг 5: Измерьте расположение светильников Это не обязательно, в зависимости от потребностей вашего проекта.
Знание того, где расположены ваши существующие распределительные коробки (JBox), может помочь вам понять, симметричны они или нет. В свою очередь, вы разработаете план этажа, который имеет наибольший смысл. Иногда свет нужно будет переместить, так что вы должны это учитывать. В других случаях вы можете работать с существующими местоположениями.
Человек №1 повесит отвес к центру светильника, а человек №2 будет измерять расстояние от двух стен. Вы должны получить расстояние от осей X и Y, чтобы получить точное местоположение.
Получите печатную версию этого пошагового процесса ниже!
Tagged: Дизайн интерьера, измерение, рисунок, измерение, измерение
Измерения для натуры – углы, выравнивание и длина
Лучше всего посмотреть видео, чтобы увидеть демонстрации, но если вы предпочитаете, мы также записали урок ниже.
На прошлом уроке мы нарисовали нашему суперчеловечку грудную клетку и область таза.
Вещи могут быть немного неуместными или немного шаткими. Этого и следовало ожидать — если вы не эксперт, вам будет сложно правильно подобрать все эти начальные строки. В этом уроке мы рассмотрим некоторые способы корректировки, чтобы линии стали немного ближе к тому месту, где они должны быть.
В будущем, по мере того, как наш глаз будет лучше тренироваться, мы будем все больше и больше интуитивно находить нужные вещи в нужном месте и пропорциях. На данном этапе, однако, правильное определение пропорций, углов и позиционирования потребует более сознательных относительных измерений и выравнивания.
После этого урока … вы скорректируете углы, выравнивание и длину ваших конструкций
Углы
Давайте сначала поговорим об углах Каждая часть тела нашего крупье находится под правильным углом? Чтобы измерить углы, в которых мы не уверены, мы можем использовать карандаш или, в данном случае, мешалку для кофе. Поднесите карандаш к позе, чтобы определить угол каждого элемента, а затем перенесите карандаш, сохраняя тот же угол, на страницу.
Как соотносятся ваши углы? Таким образом, мы можем проверить общий угол наклона ног, рук, центральной линии туловища или чего-то еще, что нас беспокоит.
Если что-то не так, не начинайте стирать сразу. Мы знаем, что определенный угол нуждается в исправлении, но пока не хотим ни от чего избавляться. Мы собираемся использовать неправильную линию, осознавая, что в ней не так, как своего рода точку отсчета, чтобы понять, где должна быть правильная. Как только вы довольны своим исправлением, вы можете избавиться от старой линии.
Теперь как насчет углов между разными точками в позе? Угол между двумя каблуками, например. Или здесь мы проверяем угол от одного локтя до противоположного плеча. Или здесь угол между локтем и плечом на противоположной стороне.
Выравнивание
Давайте начнем с того, что представим линию падения — просто вертикальную линию, идущую прямо вниз к земле, от такой части тела, как мочка уха. Что еще попадает на эту линию? На вашем рисунке предметы падают на эту линию? Ухо часто является полезной линией падения, поскольку эта линия является линией баланса во многих позах стоя.
Здесь Майко проверяет стропы от подмышек.
То же самое можно сделать с горизонтальной линией. Посмотрите, например, на точку на кончиках пальцев и представьте себе горизонтальную линию напротив нее — что еще падает на эту линию в позе? Как можно сравнить ваш рисунок? Точки, которые вы используете для своих горизонтальных или вертикальных линий, зависят от вас и зависят от того, что наиболее полезно для этой позы или от того, что нужно вашему рисунку — что вас в нем беспокоит.
Длины и расстояния
Далее мы будем измерять длины и расстояния. Помните, что большая часть этой работы будет выполняться с помощью вашей интуиции, а не аналитического ума. Но когда вы растеряны или не уверены — что-то выглядит не так, но вы не можете понять, что — вы можете включить свой аналитический ум, чтобы поработать.
Вы можете измерить длину или расстояние, проведя карандашом вдоль измеряемого предмета. Держите один глаз закрытым. Теперь совместите кончик карандаша с одним концом длины, а затем поместите ноготь большого пальца на карандаш в точке, которая совпадает с другим концом длины.
Если вы рисуете живую модель, вы должны держать карандаш на расстоянии вытянутой руки, чтобы убедиться, что карандаш находится в одном и том же положении относительно вашего глаза между измерениями.
Теперь дело не в том, чтобы перенести длину, измеренную карандашом, на страницу. Цель здесь состоит в том, чтобы измерить 90 169 относительных 90 170 90 169 длин и расстояний 90 170 – другими словами, как долго что-то относительно другого с вашей точки зрения, должно быть таким же на реальной фигуре, как и на вашем рисунке.
Для простоты вы всегда можете сравнить все с длиной головы, например, «сколько длин головы составляет туловище?». Это требует, чтобы вы измерили длину головы, а затем перенесли эту длину на туловище, чтобы увидеть, сколько длин головы помещается внутри него. Например, на этом рисунке Майко находит одну длину головы до линии сосков, другую до пупка и третью до промежности. Затем она может проверить, что это то же самое на ее рисунке.
Некоторым художникам нравится выбирать две длины для измерения позы – более короткую для измерения небольших длин и более длинную для более крупных измерений.
Например, Майко использовала длину головы для меньших расстояний, но теперь она сверяет длину ног с длиной туловища и головы вместе взятых.
То, какую длину вы используете для каждого рисунка, зависит от позы и от того, что вы считаете ясным и легким.
Упражнение
Нарисуем конструкцию для позы, если смотреть спереди. Далее мы измерим множество различных параметров позы и проверим их на нашей конструкции. Обычно мы не будем делать столько измерений, но только в этом упражнении мы это сделаем.
На каждом измерим:
- Высота и ширина в пересчете на длину головы
- Расстояние между подбородком и сосками, сосками и пупком, длина рук и ног
- Углы центральной линии туловища, рук, ног и угол линии, проходящей между пятками.
- Выравнивания – что лежит на вертикальной линии, спускающейся прямо вниз от уха? Как насчет горизонтальной линии, проходящей через один локоть?
- Вы должны добавить выравнивания, углы и длины, которые, по вашему мнению, необходимо измерить для каждой позы.
