Сечение

2. Определение

•Сечение – это
изображение фигуры,
получившейся при
мысленном рассечении
предмета плоскостью. На
сечении показывают
только то, что находится
непосредственно в
секущей плоскости.

3. Нанесение штриховки

• Фигуру сечения на
чертеже выделяют
штриховкой, которую
наносят тонкими
линиями под углом
45°.

4. ПРАВИЛА ВЫПОЛНЕНИЯ СЕЧЕНИЙ

• Сечения на чертежах разделяют на
вынесенные и наложенные.
• Вынесенные располагают вне контура
изображения делали на любом месте
поля чертежа,
• наложенные – непосредственно на
видах .
• Вынесенные сечения
предпочтительней, т.к. они не
загромождают вид лишними линиями.
Контур таких сечений выполняют
сплошной линией.

5. ОБОЗНАЧЕНИЕ СЕЧЕНИЙ

• Если сечение вынесенное, то проводят разомкнутую линию, два
утолщённых штриха.
Стрелками указывают направление взгляда. Их
располагают у внешних концов разомкнутой линии. С внешних
сторон стрелок наносят одинаковые прописные буквы. Над
сечением пишут те же буквы через тире с тонкой чертой внизу.
• Наложенные сечения не обозначают, если оно симметрично, если
же фигура имеет несимметричную форму, то не чертежах указывают
только направление взгляда стрелками без букв.

6. ОСОБЕННОСТИ ВЫПОЛНЕНИЯ СЕЧЕНИЙ

• Сечения выполняют в том же
масштабе, что и изображение,
к которому оно относится.
• Если секущая плоскость
проходит через ось
поверхности вращения
(цилиндрической, конической,
сферической),
ограничивающей отверстие
или углубление, то их контур
на сечении показывают
полностью
Суть получения сечения:
часть детали, геометрическую форму которой
трудно установить по чертежу, мысленно
рассекают секущей плоскостью.
Сечением
называется изображение фигуры, полученной при
мысленном рассечении предмета секущей
плоскостью.
На сечениях показывается то, что расположено в секущей плоскости.
сечение
Сечения являются проекционными
изображениями.
Это означает, что фигуры сечений проецируются
на плоскость проекций.
Вид спереди (главный вид)
фигура сечения
проецируется на плоскость
проекций.
По расположению сечений относительно видов
их различают
наложенные
на
вынесенные
Наложенное сечение
Наложенные сечения располагаются непосредственно на
видах (изображение фигуры сечения как бы накладывается на
изображение вида),
Вынесенное сечение
вынесенные сечения
располагаются вне
изображения видов
При выборе сечений предпочтение отдается
вынесенным сечениям, поскольку они не загромождают
вид.

English     Русский Правила

Особенности расположения и обозначения сечений на чертежах

⇐ Предыдущая12345678910Следующая ⇒

Сечения

Для выявления форм деталей наряду с разрезами применяют также сечения, если проекции не дают полного представления о форме детали, или когда применение сечения позволяет уменьшить количество видов или разрезов.

Сечение — изображение фигуры, полученной при мысленном рассечении детали плоскостью. Сечение — более простое изображение, чем разрез, так как при его построении показывают только то, что находится непосредственно в секущей плоскости. Разница между сечением и разрезом проиллюстрирована на рис. 3.

Сечение входит как составная часть в каждый разрез, но может существовать и как самостоятельное изображение, которое используют для сокращения графической работы.

Чаще всего сечения применяют, чтобы показать или уточнить поперечную форму детали в определенном месте. При этом секущие плоскости располагают перпендикулярно основным плоскостям проекции или поверхности в месте сечения, то есть перпендикулярно к оси детали. Такое сечение называется нормальным. В этом слу-чае полученное в секущей плоскости изображение поперечного сечения мысленно отделяют от детали, поворачивают параллельно плоскости проекции и изображают на свободном месте чертежа.

Следует иметь в виду, что сечения, как и разрезы — изображения условные. Условность заключается в том, что секущая плоскость проводится мысленно, а фигура, образованная в сечении, отдельно от детали не существует; ее мысленно отделяют от детали и изображают на свободном месте чертежа.

Сечение по построению и изображению должно соответствовать направлению, указанному стрелками. Правила выполнения и обозначения линий сечения те же, что и для разрезов. В случае необходимости сечение оформляется соответствующей надписью. Штриховка частей детали, располо­жен­ных в секущей плоскости, осу­щест­вля­ется так же, как и в случае оформления разрезов.

Сечения, не входящие в состав разреза, разделяют на вынесенные и нало­жен­ные.

Вынесенным называется сечение, если оно выполнено отдельно от основного изображения. Контур вынесенного сечения изображают сплошными основными линиями (как и сечения, входящего в состав разреза). На рис. 24 приведен пример де тали с вынесенными сечениями. Чтобы выявить поперечную форму этой детали, ее мысленно рассекают двумя плоскостями. Образуются плоские фигуры — сечения. В первом выявлена форма детали в месте, где сняты лыски. Во втором сечении показана поперечная фор­ма и размеры шпоночной канавки.

Итак, на чертеже одной детали может быть столько сечений, сколько нужно для полного выявления ее форм.

Вынесенное сечение можно располагать на любом месте поля чертежа. Оно может быть помещено на месте, предназначенном для одного из видов, как сечение А-А на рис. 24, или в стороне (рис. 26, а). Сечение может быть размещено непосредственно на продолжении линии сечения (рис. 24 и рис. 26, б), а также в разрыве между частями одного и того же вида (рис. 25, а и рис. 27, в).

Наложенным называется сечение, которое располагается непосредственно на чертеже детали (как бы накладывается на соответствующий вид, совмещается с ним). Контур основного изображения в месте расположения наложенного сечения не прерывают, а контур наложенного сечения изображают сплошной тонкой линией, как показано на рис. 25,

б и 26, г. При этом наложенное сечение располагают в месте, где проходит секущая плоскость.

Наложенное сечение затемняет чертеж и неудобно для нанесения размеров. Поэтому предпочтение отдают вынесенным сечениям.

(а)	(б)

Рис. 25

(в)
(а)	(б)	(г)

Рис. 26

Итак, по характеру выполнения сечения делят на вынесенные и наложенные. По форме все сечения можно разделить на симметричные (рис. 24 и рис. 26), и несиммет­рич­ные

(рис. 25).

В симметричных сечениях всегда указывают ось симметрии тонкой штрихпунк­тирной линией, линию сечения не проводят и дополнительно (стрелками и буквами) не обозначают. Буквами также не обозначают и само сечение. Аналогично оформ­ляют симметричное сечение в разрыве между частями одного и того же вида, (рис. 26, в).

Симметричные вынесенные сечения можно располагать рядом с рассеченной деталью, выше или ниже ее, чтобы ось симметрии являлась продолжением линии сечения, то есть следа секущей плоскости (см. рис. 24 и рис. 26, б).

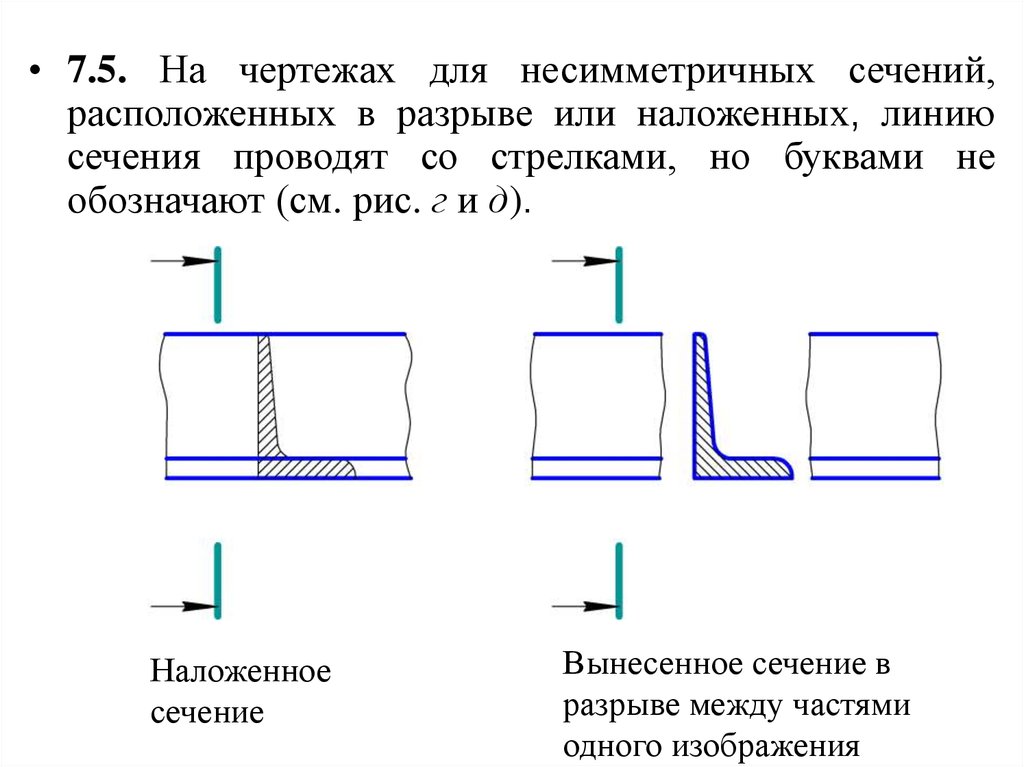

Для несимметричных сечений, расположенных в разрыве или наложенных, необходимо проводить линию сечения со стрелками, но буквами не обозначать (рис. 25).

Если секущая плоскость проходит через ось вращения цилиндрического, кони­ческого, сферического углубления или сквозного отверстия, то контуры отверстия или углубления в сечении показывают полностью по типу разреза (рис.

27, а). Разрезы применяют также, если сечение получается состоящим из отдельных самостоятель­ных частей, что показано на рис. 27, б [1, 2].

(а)	(б)

Рис. 27

По положению секущей плоскости относительно горизонтальной плоскости проекций сечения подразделяют на горизонтальные, вертикальные и наклонные. На рис. 13 заштриховано горизонтальное сечение, на рис. 24 изображены вертикальные, нормальные сечения.

Наклонное (косое) сечение выполняется плоскостью, наклоненной к оси детали под некоторым углом.
