Козырек над дверью чертеж: Козырек (навес) над крыльцом своими руками

alexxlab 02.04.2023 Нет комментариев

Содержание

Поликарбонатные козырьки над дверью, как изготовить и сделать чертеж

Парадный вход в общественное здание или жилой дом всегда принято оборудовать козырьком, который защищает крыльцо от атмосферных осадков. Помимо функционального назначения козырек над крыльцом придает фасаду оригинальный вид. Его форма и размер могут быть разными и изготавливать его можно из различных материалов – выбор определяется финансовыми возможностями и личным предпочтением владельца недвижимости. Двери, над которыми установлен надежный, прочный и большой козырек, как на фото, будут всегда иметь защиту от снега и дождя, а замок не замерзнет в холодное время года.

В качестве покрытия для козырька используют:

  • волнистые или плоские асбоцементные листы;
  • оцинкованную сталь;
  • стекло;
  • профлист;
  • рулонные материалы;
  • листы поликарбоната.

Конструкция крепления для козырька

Конструкционное решение крепления, предназначенного для установки козырька, отличается разнообразными вариантами.

Это могут быть деревянные бруски, фигурные металлические кронштейны, изделия из профильного металлопроката и многое другое.

Существует несколько способов крепления козырьков к зданию. Кронштейны для них иногда монтируют непосредственно к стене строения, располагая их на расстоянии от 1,5 до 1,8 метра от нижней части двери или вкапывают в землю и таким образом сооружают над входом полноценный навес.

При желании можно сделать совсем небольшой козырек, защищающий от дождя только верх дверного проема, или соорудить большую конструкцию, способную укрыть от непогоды несколько человек. В настоящее время пользуются популярностью разноцветные козырьки над входом из поликарбоната.

Также в качестве защиты от дождя, снега и летних лучей солнца используют маркизу – легкую конструкцию из поликарбоната, обычно складывающуюся. Особенно актуально такое изделие в южных регионах, где есть необходимость прикрывать окна от яркого и жаркого солнечного света.

Но такая конструкция для зимы не подходит, поскольку покрытие козырька маркизы выполнено из ткани, и выдержать большое количество снега оно не в состоянии. Поэтому навес в холодное время года снимают, а входная дверь остается незащищенной. Климат на отечественных просторах отличается тем, что нередко зимой может наступить оттепель и отсутствие козырька над входом в здание создает определенные трудности. Не очень приятно стоять в ожидании, когда откроется дверь, а сверху на голову капает вода.

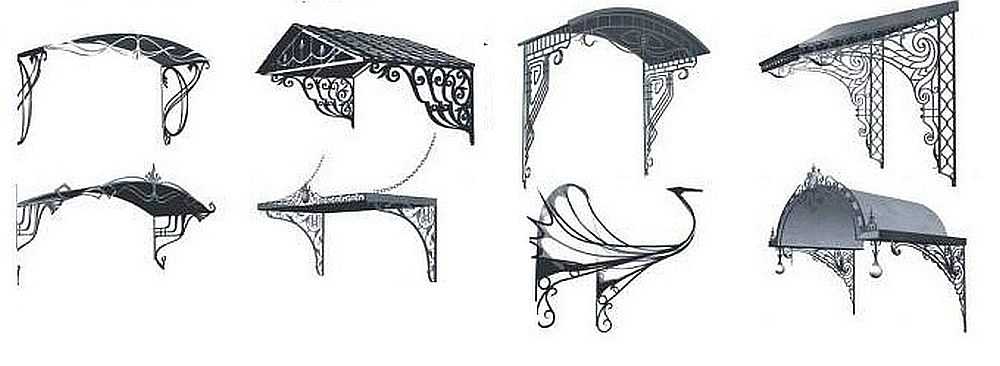

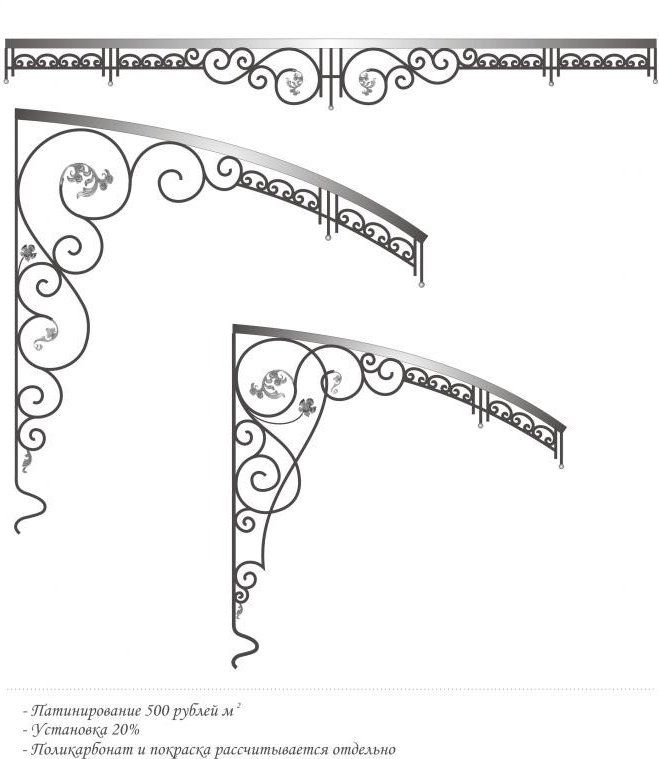

Выбор формы козырька должен по размеру и цвету соответствовать облику здания. Финансово обеспеченные владельцы частных домов предпочитают кованые кронштейны, необходимые для монтажа конструкции. Подобные изделия выглядят красиво, но сделать парадный вход презентабельным можно и за гораздо меньшие деньги, если приложить фантазию. Когда планируется сделать козырек над дверью из поликарбоната, имеющий небольшой вес, ему не нужен мощный каркас, и кронштейн можно изготовить из таких природных материалов как, например, лоза.

Установка козырька над входом самостоятельно

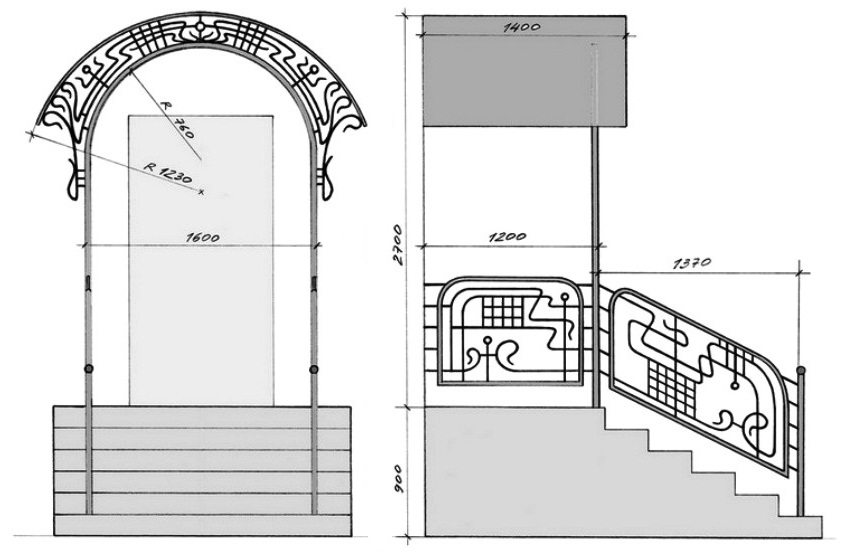

Выполнить монтаж каркаса и покрытия над парадным входом можно своими руками. Перед началом работ нужно продумать конструкцию и сделать чертеж козырька из поликарбоната.

Этот современный материал обладает многими достоинствами, среди которых:

  • незначительный вес;
  • гибкость, предоставляющая возможность создавать различные конструкционные формы;
  • простота монтажа;
  • стойкость к ультрафиолетовому излучению;
  • отличная прочность;
  • высокая светопропускная способность.

Далее, чтобы выполнить изготовление козырьков из поликарбоната, надо подготовить инструмент, в том числе:

  • сварочный аппарат;
  • дрель с набором сверл;
  • болгарку;
  • измерительные приспособления;
  • шуруповерт.

В данном случае для создания каркаса козырька решено использовать металлическую трубу с прямоугольным или квадратным сечением размером 25х25 миллиметров, сверху конструкцию накроют листом поликарбоната согласно проекту. Его цвет подбирают в зависимости от кровельного покрытия и архитектурного облика здания. Металлический каркас из трубок красят качественной краской соответствующего оттенка.

Чтобы установить крепления для козырька потребуются саморезы разные по длине. Для поликарбоната используют специальные крепежные изделия, имеющие прокладки – они будут препятствовать проникновению влаги сквозь отверстия. Когда сооружают козырек полукруглой формы, в трубе выполняют треугольные вырезы, острый край которых направлен внутрь нее.

После того, как трубу согнут, широкие части этих вырезов непременно сомкнутся, и место соединения фиксируют при помощи сварочного аппарата. Для создания крепления нужно два таких элемента. Затем обе дугообразные заготовки соединяют между собой с использованием поперечных отрезков трубы. К нижним поперечинам под углом в 90 градусов приваривают по одному отрезку металлической трубы. Эти вертикально расположенные части объединяют с другими краями при помощи подкосов. Таким образом, получают треугольные кронштейны, их крепят по одному на стену здания по обе стороны от входа.

Далее, когда создают входные козырьки из поликарбоната с каркасом из металлических элементов, все места соединений тщательно зачищают и всю конструкцию из металла окрашивают, ещё до того, как крепить поликарбонат. После того, как будет прикреплен поликарбонат, сделать это будет невозможно, а если трубу не покрасить, то ржавчина появится на ней и испортит внешний вид козырька. Когда краска полностью высохнет, можно приступить к монтажу поликарбоната на металлической конструкции. Каркас необходимо прочно укрепить на стене дома.

В трубах сверлят отверстия для монтажа поликарбоната. В этом материале делают отверстия немного большего диаметра, чем у самореза. Поликарбонат хорошо гнется при плюсовой температуре воздуха. Чтобы все щели и стыки заделать, используют силикон. После того, как козырек готов, внешний вид здания непременно изменится в лучшую сторону.

Козырек над дверью своими руками

Дом должен красиво выглядеть не только изнутри, он должен быть привлекательным и снаружи. Казалось бы, что можно придумать для украшения фасада дома кроме непосредственно его отделки? Многие забывают, какую важную роль в общем экстерьере здания играет козырек. Он находится над дверью, а потому является центром постройки, поэтому от его внешнего вида зависит многое. К счастью, сейчас существует огромное количество самых разных вариантов навесов. Сегодня мы постараемся помочь вам понять, какой элемент лучше всего подойдет для вашего жилища.

Функции и дизайны навеса над дверью

Входной навес должен быть красивым и функциональным. Обязательно, чтобы он не портил архитектуру здания, а добавлял ей изюминку.

Козырьки в частном доме, прежде всего, выполняют функцию защиты центрального входа, от проникновения в помещения дождя. Помимо этого они могут выполнять и другие функции, в зависимости от их размера. Так широкие козырьки, закрывающие все крыльцо, позволят вам превратить такую пристройку в беседку, в которой можно будет сидеть большой компанией в дождливые осенние вечера.


Если вы пока не успели обзавестись гаражом – не расстраивайтесь, эту проблему позволит решить козырек, соединяющий входную дверь с калиткой. В это закрытое пространство вы сможете поставить машину, защитив ее от дождя и снега.

На внешний вид навеса очень влияет тип его опорной конструкции. Если вы выбираете маленький козырек, то, скорее всего, он будет иметь опору, лишь в точке соединения со зданием. Более массивные конструкции, прикрепленные к дому, зачастую поддерживаются еще двумя или четырьмя конструкциями. Самые большие навесы устанавливаются на колоны, первая пара которых устанавливаются практически вплотную к зданию.

Очень важно правильно выбрать размер козырька. Хороший дверной навес должен накрывать не только площадку возле двери, но и ступеньки, которые к ней ведут. Также необходимо учитывать, что главная функция, которую выполняют козырьки – это защита от дождя, поэтому этот элемент должен быть на 20 см шире ступенек.

Кроме дизайна и формы козырька необходимо обращать внимание и на его прочность, а также на остальные технологические характеристики. Эта часть дома должна с легкостью выдерживать все неблагоприятные погодные факторы характерные для территории, в которой он используется.

Не стоит забывать и о дизайне навеса. Такая конструкция должна сочетаться по цвету и стилю с фасадом дома.

Виды козырьков над входной дверью

Козырьки – это очень важный элемент экстерьера дома. Они защищают вход от неблагоприятных погодных условий и придают зданию законченный вид. Если вы хотите выбрать навес, который идеально подойдет для вашего дома, то вам стоит ознакомиться со всеми возможными видами таких конструкций. Прежде всего, они отличаются по форме каркаса, именно она влияет на внешний вид входной группы.

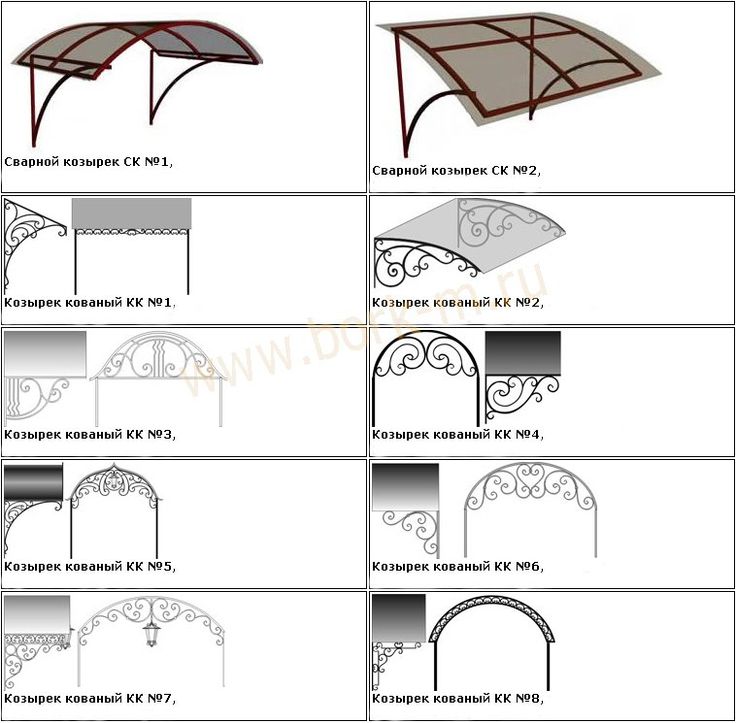

Виды наддверных козырьков:

  1. Сферические козырьки имеют форму купола. Они состоят из плавных линий, что улучшает их аэродинамичность. Особенно актуальны такие конструкции в ветреных регионах.
  2. Арочные и полуарочные навесы особенно популярны в средней полосе России. Они отлично будут смотреться в абсолютно любом экстерьере дома и легко справятся с ветреной и дождливой погодой.
  3. Односкатные навесы не отличаются оригинальностью, зато он не загромождают экстерьер дома. Такие конструкции очень просто устанавливать. Именно односкатные навесы чаще всего делают своими руками.
  4. Двускатный карниз будет смотреться уместно на здании, крыша которого имеет треугольную форму. Такие конструкции отлично справляются с обильными осадками, например, снегом и дождем.
  5. Пагодообразный навес – это один из самых оригинальных элементов, который вы можете установить над крыльцом своего дома. Однако такая конструкция уместна не во всех регионах, на ней будет скапливаться снег и вода.

Каждый из приведенных видов козырьков по-своему хорош. Выбирайте идеальный для себя вариант в зависимости от особенности вашей местности и дизайна дома.

Материал, из которого может быть сделан навес над входной дверью в частном доме

Навесы над крыльцом могут быть изготовлены из самых разных материалов. При их выборе нужно помнить, что они должны сочетаться с материалами, из которых сделан фасад здания.


Материалы, из которых делают наддверные навесы:

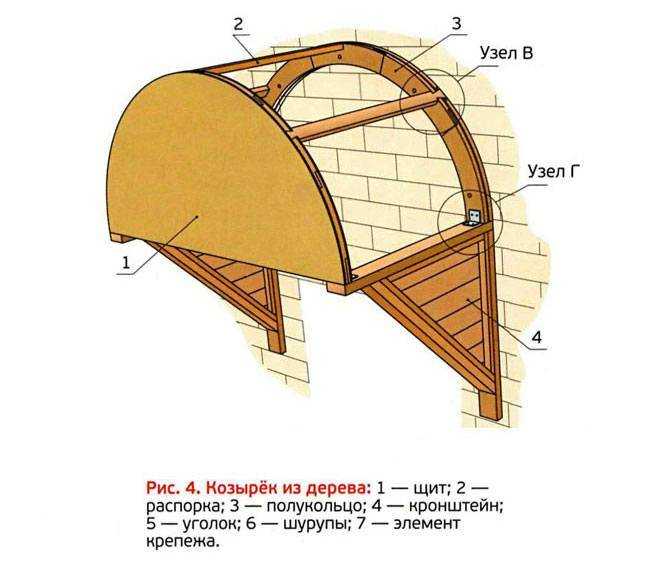

  1. Деревянный наддверный навес отлично сочетается с домами из бревен и брусьев. Он выглядит экологично и природно. Однако дерево очень плохо переносит повышенную влажность, а также является любимым лакомством многих насекомых. Чтобы защитить свой козырек от неблагоприятных факторов окружающей среды, обработайте его антисептиками, противопожарными составами и защитным лаком.
  2. Козырек из поликарбоната, подвешенный на металлические трости, выглядит легко и невесомо. Поликарбонат по внешнему виду напоминает стекло, однако обладает большей прочностью. Такая конструкция отлично впишется в современные экстерьеры.
  3. Навесы из нержавеющей стали выглядят стильно и современно. Такие конструкции отлично справятся с обильными осадками и резкими перепадами температур. Самостоятельно изготовить такой элемент практически невозможно, так как нержавейка требует специальной сварки.
  4. Кованый каркас козырька будет сочетаться как с металлической, так и с поликарбонатной крышей. Такие входные конструкции выглядят роскошно, однако их цена достаточно высока. Вы можете заказать козырек кованый вручную по вашему проекту или заказать типовой навес.
  5. Козырьки из металлопроката изготавливаются путем сварки металлических элементов. Такие конструкции стоят относительно недорого, и имеют отличные технологические характеристики.

Козырьки – это необходимый элемент для каждого здания. В зависимости от формы и материала, из которого они сделаны, такие конструкции подойдут к тому или иному экстерьеру.

Козырек над дверью своими руками

Сделать козырек своими руками несложно. Вы можете собрать его из металла или дерева. Главное приложить немного старания и терпения.

Чаще всего самостоятельно делают односкатные конструкции. Они наиболее просты в изготовлении, но при этом обладают отличными технологическими характеристиками.


Проще всего сделать односкатный навес из профильной трубы и поликарбоната. Прежде всего, вам необходимо составить проект будущего изделия. Размеры такой конструкции нужно выбирать в зависимости от величины вашего крыльца. Например, небольшой козырек может иметь длину крыши 60 см, а ширину 120 см. При этом металлические трубы за которые устройство будет крепиться к зданию должны иметь длину 120 см.

Две металлические кладутся на расстоянии 120 см друг от друга и соединяются сверху трубой необходимого размера. К каждой из них, перпендикулярно привариваются 60 см трубы, на 30 см ниже верхнего края. Эти элементы соединяются между собой 60 см трубкой. Также между горизонтальными планками крепятся две металлических трубы, они нужны для придания конструкции большей жесткости.

Теперь каркас накрывается листом из поликарбоната, который крепится на саморезы. Готовая конструкция покрывается краской и прикрепляется к крыльцу.
