Практическая работа по Инженерной графике на тему Конусность

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ БУРЯТИЯ

Государственное бюджетное профессиональное образовательное учреждение

«Авиационный техникум»

ОП.01. Инженерная графика

программы подготовки специалистов среднего звена (ППССЗ)

по специальности

15.02.08 Технология машиностроения (базовой подготовки)

Практическая работа №2:

Тема «Построение и обозначение конусности»

Улан-Удэ, 2019 г.

Тема «Построение и обозначение конусности»

Практическая работа №2:

Учебная цель: Научиться построению и определению конусности.

Образовательные результаты, заявленные во ФГОС:

Студент должен

уметь:

• выполнять чертежи технических деталей в ручной графике;

• читать чертежи;

• оформлять конструкторскую документацию в соответствии с технической документацией;

знать:

• законы, методы, приемы проекционного черчения;

• правила выполнения и чтения конструкторской и технологической документации;

• правила оформления чертежей, геометрические построения и правила вычерчивания технических деталей;

• требования стандартов Единой системы конструкторской документации (далее – ЕСКД) и Единой системы технологической документации (далее – ЕСТД) к оформлению и составлению чертежей и схем

Задачи практической работы:

1. На формате А4 выполнить основную надпись ГОСТ2. 104-2006.

2. Выполнить задание по варианту.

3. Расставить размеры по ГОСТ 2.307-68

4. Ответить на вопросы.

5. Сделать вывод от проделанной работы.

Рисунок 1 Образец готовой работы

Обеспеченность занятия:

1. Учебно-методическая литература:

• Боголюбов С.К. Индивидуальные задания по курсу черчения: Учебное пособие для средних специальных заведений. 3-е изд., стереотипное. Перепечатка со второго издания 1994г.-М.: ООО ИД «Альянс», 2007.-368с.

• В.П.Куликов, А.В.Кузин: учебник. Инженерная графика -3-е изд., испр.-М.: ФОРУМ, 2009.-368с.

1. Технические средства обучения:

1. Экран.

3. Практическое оборудование и инструменты:

• Стол ученический;

• Стул ученический;

• Бумага для черчения ф.А4;

• Карандаш чернографитный твердость М;

• Карандаш чернографитный твердость Т;

• Ластик;

• Циркуль;

• Точилка для карандашей механическая;

• Линейка металлическая 30см.

1. Рабочая папка формата А4.

2. Практическая работа №2 в электронном или бумажном варианте.

Краткие теоретические и учебно-методические материалы по теме практической работы.

Конусностью – называется отношение диаметра основания конуса к его высоте. Рисунок 2 (б)

Обозначается конусность буквой с.

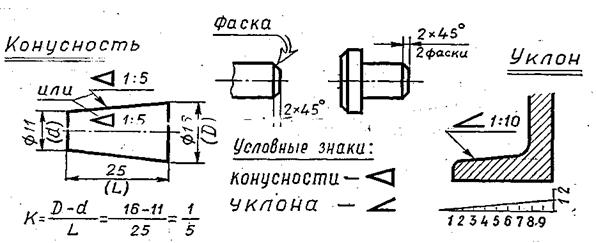

Рисунок 2 Виды конусности и ее обозначение

Если конус усеченный с диаметром основания D и d и высотой L, то конусность определяют по формуле:

c=

Если известны конусность с, диаметр одного из оснований конуса d и высота конуса L, можно определить второй диаметр конуса:

D=cL+d

Перед размерным числом, характеризующим конусность, наносят знак “∆ ”, острый угол которого должен быть направлен в сторону вершины конуса

Знак конуса и конусность в виде соотношения следует наносить над осевой линией или на полке линии-выноски.

Рисунок 3 Обозначение конусности ГОСТ 2.307-68

По заданным размерам и величине конусности выполнены выполнить изображение детали. Обозначить конусность. Подсчитать размер отмеченный звездочкой: d* для пробки, l* для заглушки, D* для втулки.

Инструкция по выполнению практической работы

1. На формате А4 вычертить основную надпись ГОСТ2.104-2006.

2. Выполнить расчет конусности в зависимости от данных варианта.

3. Выполнить чертеж по полученным размерам.

4. Расставить размеры по ГОСТ 2.307-68

5. Заполнить основные надписи шрифтом ГОСТ 2.304-81 «шрифты чертежные» тип А.

6. Ответить на вопросы.

7. Сделать вывод от проделанной работы.

Вопросы для закрепления теоретического материала

к практической работе:

1. Что такое конусность?

2. По какой формуле находится конусность?

3. Какой буквой обозначается конусность?

4. Каким знаком обозначается конусность?

5. Как размещают знак конусности?

6. В какую сторону должен быть направлен острый угол знака про обозначении конусности?

Критерии оценки

Если чертеж выполнен верно и аккуратно – отлично

Если выполнен верно, есть незначительные помарки и замечания преподавателя – хорошо

Если менее пяти не верных размера – удовлетворительно.

Если чертеж содержит более пяти грубых ошибок – неудовлетворительно.

9

Конусность на чертеже как посчитать

Содержание

1. Значение конусности
2. Обозначение конусности на чертеже
3. Формула для определения конусности
4. Угол конуса
5. Что такое уклон?
6. Как определить уклон
7. Особенности построения уклона и конусности
8. Построение уклона и конусности

При проведении инженерных и других расчетах, а также работе с инженерной графикой и создании чертежей приходится создавать уклон. Конусность получила весьма широкое распространение, она применяется при изготовлении самых различных деталей. Показатель конусности рассчитывается в большинстве случаев при создании деталей, которые получили широкое распространение в сфере машиностроения. Рассмотрим основные параметры, особенности начертания и многие другие моменты подробнее.

Значение конусности

Рассматривая конусность следует учитывать, что этот показатель напрямую связан с уклоном. Этот параметр определяет отклонение прямой лини от вертикального ил горизонтального положения. При этом конусность 1:3 или конусность 1:16 существенно отличается. Определение уклона характеризуется следующими особенностями:

1. Под уклоном подразумевается отношение противолежащего катета прямоугольного треугольника к прилежащему. Этот параметр еще называют тангенс угла.
2. Для расчета примеряется следующая формула: i=AC/AB=tga.

Стоит учитывать, что нормальные конусности несколько отличаются от рассматриваемого ранее параметра. Это связано с тем, что конусностью называется соотношение диаметра основания к высоте.

Рассчитать этот показатель можно самым различным образом, наибольшее распространение получила формула K=D/h. В некоторых случаях обозначение проводится в процентах, так как этот переменный показатель применяется для определения всех других параметров.

Рассматривая конусность 1:7 и другой показатель следует также учитывать особенности отображения информации на чертеже. Чаще всего подобное отображение проводится при создании технической документации в машиностроительной области.

Обозначение конусности на чертеже

При создании технической документации должны учитываться все установленные стандарты, так как в противном случае она не может быть использована в дальнейшем. Рассматривая обозначение конусности на чертежах следует уделить внимание следующим моментам:

1. Отображается диаметр большого основания. Рассматриваемая фигура образуется телом вращения, которому свойственен диаметральный показатель. В случае конуса их может быть несколько, а изменение показателя происходит плавно, не ступенчато. Как правило, у подобной фигуры есть больший диаметр, а также промежуточной в случае наличия ступени.
2. Наносится диаметр меньшего основания. Меньшее основание отвечает за образование требуемого угла.
3. Рассчитывается длина конуса. Расстояние между меньшим и большим основанием является показателем длины.
4. На основании построенного изображения определяется угол. Как правило, для этого проводятся соответствующие расчеты. В случае определения размера по нанесенному изображению при применении специального измерительного прибора существенно снижается точность. Второй метод применяется в случае создания чертежа для производства неответственных деталей.

Простейшее обозначение конусности предусматривает также отображения дополнительных размеров, к примеру, справочную. В некоторых случаях применяется знак конусности, который позволяет сразу понят о разности диаметров.

Выделяют достаточно большое количество различных стандартов, которые касаются обозначения конусности. К особенностям отнесем следующее:

1. Угол может указываться в градусах дробью или в процентах. Выбор проводится в зависимости от области применения чертежа. Примером можно назвать то, что в машиностроительной области указывается значение градуса.
2. В машиностроительной области в особую группу выделяют понятие нормальной конусности. Она варьирует в определенном диапазоне, может составлять 30, 45, 60, 75, 90, 120°. Подобные показатели свойственны большинству изделий, которые применяются при сборке различных механизмов. При этом выдержать подобные значения намного проще при применении токарного оборудования. Однако, при необходимости могут выдерживаться и неточные углы, все зависит от конкретного случая.
3. При начертании основных размеров применяется чертежный шрифт. Он характеризуется довольно большим количеством особенностей, которые должны учитываться. Для правильного отображения используется табличная информация.
4. Для начала указывается значок конусности от которого отводится стрелка и отображается величина. Особенности отображения во многом зависит от того, какой чертеж. В некоторых случаях наносится большое количество различных размеров, что существенно усложняет нанесение конусности. Именно поэтому предусмотрена возможность использования нескольких различных методов отображения подобной информации.

На чертеже рассматриваемый показатель обозначается в виде треугольника. При этом требуется цифровое значение, которое может рассчитываться при применении различных формул.

Читать также:  Два выключателя на две лампочки схема подключения

Формула для определения конусности

Провести самостоятельно расчет конусности можно при применении различных формул. Стоит учитывать, что в большинстве случаев показатель указывается в градусах, но может и в процентах – все зависит от конкретного случая. Алгоритм проведения расчетов выглядит следующим образом:

1. K=D-d/l=2tgf=2i. Данная формула характеризуется тем, что конусность характеризуется двойным уклоном. Она основана на получении значения большого и меньшего диаметра, а также расстояния между ними. Кроме этого определяется угол.
2. Tgf=D/2L. В данном случае требуется протяженность отрезка, который связывает большой и малый диаметр, а также показатель большого диаметра.
3. F=arctgf. Эта формула применяется для перевода показателя в градусы. Сегодня в большинстве случаев применяются именно градусы, так как их проще выдерживать при непосредственном проведении построений. Что касается процентов, то они зачастую указываются для возможности расчета одного из диаметров. К примеру, если соотношение составляет 20% и дан меньший диаметр, то можно быстро провести расчет большого.

Как ранее было отмечено, конусность 1:5 и другие показатели стандартизированы. Для этого применяется ГОСТ 8593-81.

На чертеже вычисления не отображаются. Как правило, для этого создается дополнительная пояснительная записка. Вычислить основные параметры довольно просто, в некоторых случаях проводится построение чертежа, после чего измеряется значение угла и другие показатели.

Угол конуса

Важным показателем при построении различных чертежей считается угол конуса. Он определяется соотношение большого диаметра к меньшему. Высчитывается этот показатель по следующим причинам:

1. На момент обработки мастер должен учитывать этот показатель, так как он позволяет получить требуемое изделие с высокой точностью размеров. В большинстве случаев обработка проводится именно при учете угла, а не показателей большого и малого диаметра.
2. Угол конуса рассчитывается на момент разработки проекта. Этот показатель наносится на чертеж или отображается в специальной таблице, которая содержит всю необходимую информацию. Оператор станка или мастер не проводит расчеты на месте производства, вся информация должна быть указана в разработанной технологической карте.
3. Проверка качества изделия зачастую проводится по малому и большему основанию, но также могут применяться инструменты, по которым определяется показатель конусности.

Как ранее было отмечено, в машиностроительной области показатель стандартизирован. В другой области значение может существенно отличаться от установленных стандартов. Некоторые изделия характеризуются ступенчатым расположение поверхностей. В этом случае провести расчеты достаточно сложно, так как есть промежуточный диаметр.

Что такое уклон?

Как ранее было отмечено, довольно важным показателем можно считать уклон. Он представлен линией, которая расположена под углом к горизонту. Если рассматривать конусность на чертеже, то она представлена сочетанием двух разнонаправленных уклонов, которые объединены между собой.

Понятие уклона получило весьма широкое распространение. В большинстве случаев для его отображения проводится построение треугольника с определенным углом.

Две вспомогательные стороны применяются для расчета угла, которые и определяет особенности наклона основной поверхности.

Как определить уклон

Для определения уклона достаточно воспользоваться всего одной формулой. Как ранее было отмечено, существенно упростить задачу можно при построении прямоугольного треугольника. Среди особенностей подобной работы отметим следующие моменты:

1. Определяется начальная и конечная точка отрезка. В случае построения сложной фигуры она определяется в зависимости от особенностей самого чертежа.
2. Проводится вертикальная линия от точки, которая находится выше. Она позволяет построить прямоугольный треугольник, который часто используется для отображения уклона.
3. Под прямым углом проводится соединение вспомогательной линии с нижней точкой.
4. Угол, который образуется между вспомогательной и основной линией в нижней точке высчитывается для определения наклона.

Формула, которая требуется для вычисления рассматриваемого показателя указывалась выше. Стоит учитывать, что полученный показатель также переводится в градусы.

Особенности построения уклона и конусности

Область черчения развивалась на протяжении достаточно длительного периода. Она уже много столетий назад применялась для передачи накопленных знаний и навыков. Сегодня изготовление всех изделия может проводится исключительно при применении чертежей. При этом ему больше всего внимания уделяется при наладке массового производства. За длительный период развития черчения были разработаны стандарты, которые позволяют существенно повысить степень читаемости всей информации. Примером можно назвать ГОСТ 8593-81. Он во многом характеризует конусность и уклон, применяемые методы для их отображения. Начертательная геометрия применяется для изучения современной науки, а также создания различной техники. Кроме этого, были разработаны самые различные таблицы соответствия, которые могут применяться при проведении непосредственных расчетов.

Читать также:  Припой для латуни под цвет латуни

Различные понятия, к примеру, сопряжение, уклон и конусность отображаются определенным образом. При этом учитывается область применения разрабатываемой технической документации и многие другие моменты.

К особенностям построения угла и конусности можно отнести следующие моменты:

1. Основные линии отображаются более жирным начертанием, за исключением случая, когда на поверхности находится резьба.
2. При проведении работы могут применяться самые различные инструменты. Все зависит от того, какой метод построения применяется в конкретном случае. Примером можно назвать прямоугольный треугольник, при помощи которого выдерживается прямой угол или транспортир.
3. Отображение основных размеров проводится в зависимости от особенностей чертежа. Чаще всего указывается базовая величина, с помощью которой определяются другие. На сегодняшний день метод прямого определения размеров, когда приходится с учетом масштаба измерять линии и углы при помощи соответствующих инструментов практически не применяется. Это связано с трудностями, которые возникают на производственной линии.

В целом можно сказать, что основные стандарты учитываются специалистом при непосредственном проведении работы по построению чертежа.

Часто для отображения уклона в начертательной геометрии создаются дополнительные линии, а также обозначается угол уклона.

В проектной документации, в которой зачастую отображается конусность, при необходимости дополнительная информация выводится в отдельную таблицу.

Построение уклона и конусности

Провести построение уклона и конусности достаточно просто, только в некоторых случаях могут возникнуть серьезные проблемы. Среди основных рекомендаций отметим следующее:

1. Проще всего отображать нормальные конусности, так как их основные параметры стандартизированы.
2. В большинстве случаев вводной информацией при создании конусности становится больший и меньший диаметр, а также промежуточное значение при наличии перепада. Именно поэтому они откладываются первыми с учетом взаимного расположения, после чего проводится соединение. Линия, которая прокладывается между двумя диаметрами и определяет угол наклона.
3. С углом наклона при построении возникает все несколько иначе. Как ранее было отмечено, для отображения подобной фигуры требуется построение дополнительных линий, которые могут быть оставлены или убраны. Существенно упростить поставленную задачу можно за счет применения инструментов, которые позволяют определить угол наклона, к примеру, транспортир.

На сегодняшний день, когда компьютеры получили весьма широкое распространение, отображение чертежей также проводится при применении специальных программ. Их преимуществами можно назвать следующее:

1. Простоту работы. Программное обеспечение создается для того, чтобы существенно упростить задачу по созданию чертежа. Примером можно назвать отслеживание углов, размеров, возможность зеркального отражения и многое другое. При этом не нужно обладать большим набором различных инструментов, достаточно приобрести требуемую программу и подобрать подходящий компьютер, а также устройство для печати. За счет появления программного обеспечения подобного типа построение конусности и других поверхностей существенно упростилось. Именно поэтому на проведение построений уходит намного меньше времени нежели ранее.
2. Высокая точность построения, которая требуется в случае соблюдения масштабов. Компьютер не допускает погрешности, если вся информация вводится точно, то отклонений не будет. Этот момент наиболее актуален в случае создания проектов по изготовлению различных сложных изделий, когда отобразить все основные размеры практически невозможно.
3. Отсутствие вероятности допущения ошибки, из-за которой линии будут стерты. Гриф может растираться по поверхности, и созданный чертеж в единственном экземпляре не прослужит в течение длительного периода. В случае использования электронного варианта исполнения вся информация отображается краской, которая после полного высыхания уже больше не реагирует на воздействие окружающей среды.
4. Есть возможность провести редактирование на любом этапе проектирования. В некоторых случаях в разрабатываемый чертеж приходится время от времени вносить изменения в связи с выявленными ошибкам и многими другим причинами. В случае применения специального программного обеспечения сделать это можно практически на каждом этапе проектирования.
5. Удобство хранения проекта и его передачи. Электронный чертеж не обязательно распечатывать, его можно отправлять в электронном виде, а печать проводится только при необходимости. При этом вся информация может копироваться много раз.

Читать также:  Что такое ширина зева гаечного ключа

Процедура построения при применении подобных программ характеризуется достаточно большим количеством особенностей, которые нужно учитывать. Основными можно назвать следующее:

1. Программа при построении наклонных линий автоматически отображает угол. Проведенные расчеты в этом случае позволяют проводить построение даже в том случае, если нет информации об большом или малом, промежуточном диаметре. Конечно, требуется информация, касающаяся расположения диаметров относительно друг друга.
2. Есть возможность использовать дополнительные инструменты, к примеру, привязку для построения нормальной конусности. За счет этого существенно прощается поставленная задача и ускоряется сама процедура. При черчении от руки приходится использовать специальные инструменты для контроля подобных параметров.
3. Длина всех линий вводится числовым методом, за счет чего достигается высокая точность. Погрешность может быть допущена исключительно при применении низкокачественного устройства для вывода графической информации.
4. Есть возможность провести замер всех показателей при применении соответствующих инструментов.
5. Для отображения стандартов используются соответствующие инструменты, которые также существенно упрощают поставленную задачу. Если программа имеет соответствующие настройки, то достаточно выбрать требуемый инструмент и указывать то, какие размеры должны быть отображены. При этом нет необходимости знания стандартов, связанных с отображением стрелок и других линий.

Есть несколько распространенных программ, которые могут применяться для построения самых различных фигур. Их применение на сегодняшний день считается стандартом. Для работы требуются определенные навыки, а также знание установленных норм по отображению различных плоскостей и размеров. Не стоит забывать о том, что рассматриваемое программное обеспечение является лишь инструментом, вся работа выполняется инженером.

Понятие конусности встречается в достаточно большом количестве различной технической литературы. Примером можно назвать машиностроительную область, в которой распространены конусные валы и другие изделия. На практике производство подобных изделий может создавать довольно большое количество проблем, так как выдерживать заданный угол не просто.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Конусность (C) — отношение диаметра окружности (D) основания конуса к его высоте (H) для полных конусов или отношение разности диаметров двух торцевых поперечных сечений конуса (D и d) к расстоянию между ними (L) для усеченных конусов. Конусность, как правило, выражается в отношении двух чисел например конусность 1:10 означает что высота полного конуса в 10 раз больше диаметра основания.

C = D H = D − d L <displaystyle C=<frac >=<frac >>

Также конусность может задаваться углом вершины конуса (α). Половина угла вершины конуса называется уклоном конуса (α/2).

C = 2 t g ( α / 2 ) <displaystyle C=2tg(alpha /2)>

В некоторых странах (в основном это страны с распространенной имперской системой длины) конусность задают в виде диаметра основания конуса единичной высоты. Например 0,6 дюйма на фут или 0,05 дюйма на дюйм, что соответствует конусности 1:20.

Конусность может задаваться в процентах и промилле.

ГОСТ Р 53440-2009 (ГОСТ 8593-81 утратил силу на территории РФ с 01.01.2012) предусматривает следующие конусности:

1:500, 1:200, 1:100, 1:50, 1:30, 1:20, 1:15, 1:12, 1:10, 1:8, 1:7, 1:6, 1:5, 1:4, 1:3, 30°, 45°, 60°, 75°, 90°, 120°

Источник: ГОСТ 8593-81

Конусность К есть отношение разности диаметров двух поперечных сечений конуса к расстоянию между ними.

Уклон “i” есть отношение разности размеров двух поперечных сечений к расстоянию между ними.

Калькулятор конусности

Создано Рахулом Дхари

Отзыв Стивена Вудинга

Последнее обновление: 02 февраля 2023 г.

Содержание:

• Что такое конусность?
• Типы конусности
• Как рассчитать конусность на фут?
• Пример: Использование калькулятора конусности
• Применение конусов
• Часто задаваемые вопросы

Калькулятор конусности предназначен для определения параметров, связанных с конусностью заготовки . Конус похож на усеченный конус (см. калькулятор площади усеченного конуса) с двумя концами разных размеров. В современных автоматизированных производственных процессах ручная регулировка выравнивания инструмента может оказаться устаревшей. Но вам все равно нужно подставить цифры нужных размеров, чтобы получилась коническая заготовка.

Сверлильные патроны, оправки, гвозди, болты и винты являются одними из наиболее распространенных применений конусов. Различные параметры для сужения включают длину, диаметры и угол конусности . Читайте дальше, чтобы понять, что такое конусность и как рассчитать конусность на дюйм?

Что такое конусность?

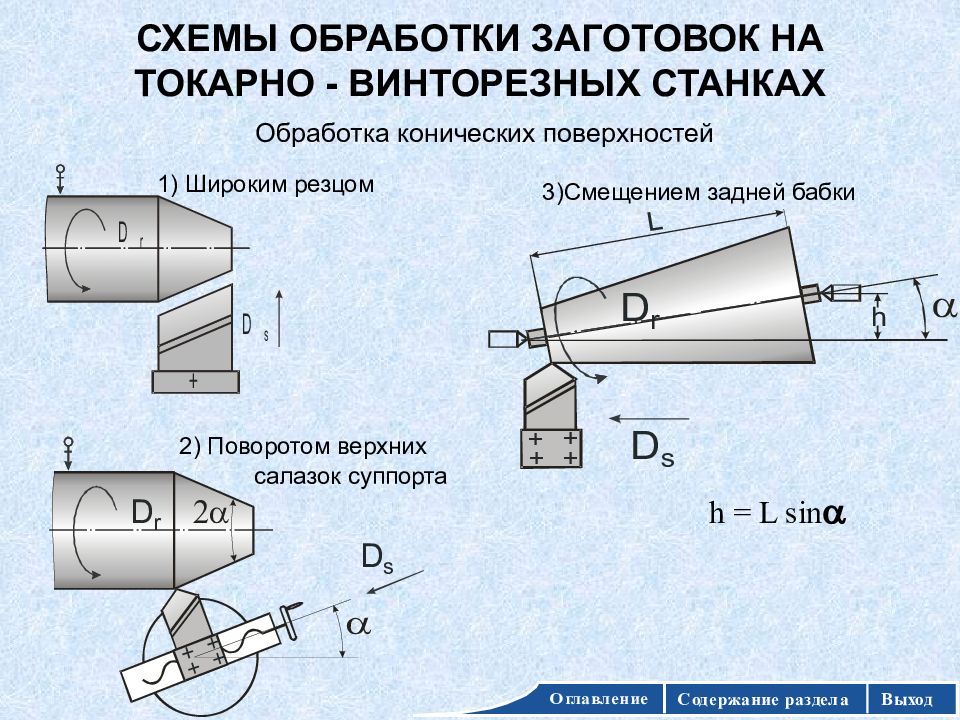

Конусообразование — это процесс механической обработки заготовки в виде конического профиля , т. е. постепенного уменьшения размеров одного конца по отношению к длине . Его также можно сравнить с усеченным конусом или усеченным конусом . Учитывая круглое поперечное сечение (см. калькулятор площади поперечного сечения) заготовки, сечение на большем конце называется большая секция и имеет диаметр как большой диаметр DlD_\mathrm{l}Dl​, тогда как меньшая секция известна как второстепенная секция , а диаметр является второстепенным диаметром ( DsD_\mathrm{s}Ds​ ). Элементы конуса:

• Длина конуса ( TlT_\mathrm{l} Tl​): Расстояние между второстепенной и большой частями заготовки.
• Конусность на дюйм ( TPI ): Уменьшение диаметра поперечного сечения на дюйм длины. Для заготовки с длиной конуса TlT_\mathrm{l}Tl​ формула конусности на дюйм:

TPI=(Dl−Ds)Tl\qquad \mathrm{TPI} = \frac{(D_\mathrm{l} – D_\mathrm{s} )}{T_\mathrm{l}}TPI=Tl​( Dl​−Ds​)​

Приведенная выше формула изменена следующим образом для расчета конусности на фут, TPF :

TPI=12(Dl−Ds)Tl\qquad \mathrm{TPI} = 12 \frac {(D_\mathrm{l} – D_\mathrm{s} )}{T_\mathrm{l}}TPI=12Tl​(Dl​−Ds​)​

• Угол конусности ( θ ): Угол между центральной линией и наклонной стороной. Угол конусности определяется уравнением: 9{-1}(\mathrm{TPI}/2)θ=tan−1(TPI/2)
  Конусная заготовка

  Конусы можно указать с помощью трех параметров:

  • Главный диаметр;
  • Малый диаметр; и
  • Длина конуса.

  Типичный конус может быть указан с использованием трех указанных выше размеров. Тем не менее, некоторые другие способы упомянуть конус — это следующие комбинации параметров.

  • Основной диаметр, длина конуса и конусность на фут или дюймы.
  • Наибольший диаметр, вспомогательный диаметр и сквозная длина.
  • Наибольший диаметр, меньший диаметр и угол конусности.

  Преобразователи длины
  Посетите наш конвертер длины или калькулятор футов и дюймов, если вам нужна помощь в преобразовании.

  Типы конусов

  Некоторые распространенные типы конусов классифицируются на основе:

  • Размер – конусы Ярно, Метрические, Брауна и Шарпа, Морзе и Джейкобса.
  • Расположение – Внутренние и внешние конусы.
  • Применение – Самоудерживающиеся и быстросъемные конусы.

  Как рассчитать конусность на фут?

  Для расчета конусности на фут:

  1. Введите большой диаметр , DlD_\mathrm{l}Dl​.
  2. Заполните меньший диаметр , DsD_\mathrm{s}Ds​.
  3. Вставка длина конуса , TlT_\mathrm{l}Tl​.
  4. Калькулятор угла конусности вернет значение конусности на дюйм или фут и угол конусности .

  Пример: С помощью калькулятора конусности

  Оцените длину конуса для заготовки с большим и малым диаметрами как 12 и 6 дюймов соответственно. Возьмем угол конуса как 80,5° .
  Длина конуса рассчитывается как:

  1. Введите наружный диаметр , Dl=12 inD_\mathrm{l} = 12~\mathrm{in}Dl​=12 дюйм.
  2. Заполните меньший диаметр , Ds=6 inD_\mathrm{s} = 6~\mathrm{in}Ds​=6 дюйм.
  3. Пластина
     Угол конуса 9\circ) = 11,952~\mathrm{in} \конец{выравнивание*} TPI​=2tanθ=2×tan(80,5∘)=11,952 дюйма​
     5. Далее, используя формулу длины конуса :

     Tl=Dl−DsTPI=12−60,5=0,502 in\scriptsize \начать{выравнивать*} \qquad T_\mathrm{l} &= \frac{D_\mathrm{l} – D_\mathrm{s}}{\mathrm{TPI}} \\ &= \frac{12 – 6}{0,5} = 0,502~\mathrm{in} \конец{выравнивание*} Tl=TPIDl−Ds=0,512−6=0,502 дюйма

     Применение конусов

     Конусы широко используются для вставных адаптеров , установка сверл в патроны, держателей инструментов и самоудерживающихся круглых предметов.

     Часто задаваемые вопросы

     Что такое конус?

     Конусность представляет собой форму или профиль, один конец которого меньше другого, а поперечное сечение уменьшается постепенно.

     Как найти конусность на дюйм?

     Чтобы найти конусность на дюйм:

     1. Найдите разницу между большим и меньшим диаметрами.
     2. Разделите разницу на длину конусной области.

     Как оценить конусность на фут?

     1. Найдите разницу между большим и второстепенным диаметрами.
     2. Разделите разницу на длину конусной области.
     3. Умножьте конусность на дюйм на 12.

     Как рассчитать угол конуса?

     Угол конусности рассчитывается с помощью функции арктангенса половины конусности на дюйм.

     Рахул Дхари

     Основной диаметр (Dₗ)

     Меньший диаметр (Dₛ)

     Длина конуса (Tₗ)

     Угол конуса (θ)

     конус (T)

     Проверьте 19 аналогичные характеристики материалов. Расчеты 🏗

     . loadBolt Torque… Еще 16

     Типы конусности в механике и как рассчитать коэффициент конусности

     Прежде чем узнать типы конусности, нам нужно узнать о методах заданной конусности, чтобы мы могли хорошо понять типы конусности.




     Методы заданного конуса

     Конус можно указать следующими способами:

     • Конус в градусах
     • Конус в дюймах
     • Конус в футах
     • Конус в метрических единицах
     • Стандартный номер конуса
     • Конус по символу

     Конус в градусах

     В этом методе конусность выражается в градусах.

     Аналогично 60°, 3°, 30° и т. д.



     Конус в дюймах

     В дюймовых системах конусность выражается в конусности на дюйм.

     Нравится 0,0208″.

     Конус в футах

     В футовых системах конусность выражается в конусности на фут.

     Как 5/8′.

     Конус в метрической системе

     Метрические конусности представлены в соотношении 1 мм на единицу длины.


     Например, в конусе 1:20 диаметр будет изменяться на 1 мм на каждые 20 мм длины.

     Номер стандартного конуса

     В соответствии со стандартным конусом, конусность номеров может быть указана как их стандарт. номер

     Например, конус Морзе, указанный в MT 0 на МТ 7.

     Конус по символу

     В этом методе конусность выражается символом, например, конусность обозначается символом К.

     Типы конусов

     Конусы можно разделить на три категории:

     • Согласно классу
     • Согласно использованию
     • Согласно размеру



     Согласно классу

     В зависимости от класса существует два типа конуса:

     1. Самоудерживающийся конус
     2. Быстросъемный конус

     Самоудерживающийся конус

     В этом типе конусности угол конусности поддерживается на уровне менее 3°.

     В этом конусе не требуется никакого другого фиксирующего устройства чтобы удерживать собранный компонент.

     Его также называют медленно сужающимся.

     Быстросъемный конус

     В этом типе конуса угол конуса сохраняется более 18°.

     Из-за большого угла конусности они требуют блокировки приспособление для зажима.

     Коэффициент конусности 7:24.

     Согласно использованию

     В зависимости от использования есть два типа конуса

     1. Внутренний конус
     2. Внешний конус



     Внутренний конус

     Конусность, указанная на внутренней поверхности цилиндрической детали или заготовка называется внутренним конусом.

     Внешний конус

     Конусность, заданная на внешней поверхности цилиндрической заготовки или заготовки, равна называется внешней конусностью.

     В соответствии с размером

     В зависимости от размера различают следующие типы конуса:

     1. Конус Морзе
     2. Метрическая конусность
     3. Конусность Ярно
     4. Конус Брауна и Шарпа
     5. Стандартный конический штифт
     6. Конус Джейкобса

     Конус Морзе

     Конус Морзе – это самоудерживающийся конус, он доступен в размере 8 от MT 0 до MT 7.

     Конусность конуса Морзе составляет 1:10 и его включенный угол доступен в 3 ° или 5/8 дюйма / фута.

     Конус Морзе в основном используется в токарных станках с носовым шпинделем, хвостовиком сверла, оправкой, и т.д.

     Метрический конус

     Метрический конус представляет собой самоудерживающийся и быстросъемный конус, на котором доступны 7 размеров в самоудерживающемся исполнении и 4 размера в быстросъемном исполнении.

     Где размеры от MT O до MT 6 в самоудерживающемся типе и 30°, 40°, 45°, 50° являются быстроразъемными типами.

     Метрический конус в основном используется в токарных станках на поверхностях шпинделя.




     Ярно Конус

     Конус Ярно также является самоудерживающимся типом конуса и доступен в 20 размеров от 01 до 20.

     Коэффициент конусности конуса Ярно – 1:20. и его включенный угол доступен на 0,6 дюйма / фут.

     В основном используется в машинах для маркировки штампов.

     Конус Брауна и Шарпа

     Конус Брауна и Шарпа представляет собой самоудерживающийся и быстросъемный конус, на котором доступны 18 размеров в самоудерживающемся исполнении и 09 размеров в быстросъемном исполнении.

     Где размеры от BS 1 до BS 18 самоудерживающегося типа и от 4 до 12 быстросъемного типа.

     Соотношение конусности коричневого и острого конуса составляет 1:20, а включенный угол BS 10 составляет 0,5161 дюйма/фут.

     И все другие типы конусности, включая углы, имеют размер 1/2 дюйма/фут.

     Конус Брауна и Шарпа используется в шпинделе и оправке фрезерного станка.

     Стандартный конус штифта

     Стандартный конус штифта представляет собой самоудерживающийся конус.

     Коэффициент конусности стандартной конусности штифта составляет 1:50 дюйма. метрическая и 1:48 в британской.

     Прилагаемый угол – 1/4 дюйма/фут.

     Стандартный конус штифта, используемый в зажимных устройствах, конический штифт и т. д.

     Конус Джейкобса

     Конус Джейкобса в основном используется в патроне сверлильного станка, оправке и т. д.




     Как рассчитать коэффициент конусности и конусность Угол?

     Для расчета коэффициента конусности имеются Следующая формула применяется:

     Соотношение конуса

     K = D-D/L

     Где,

     K = Корп.
