Чертежи при производстве окон и дверей

Важнейшими составными частями организации индивидуального производства являются чертежи, спецификации и рабочие планы. Столяр обязан самостоятельно изготовлять рабочие чертежи, составлять спецификации, рабочие планы и применять их в своей работе. Все это подразумевает постоянное повышение квалификации рабочих — изучение специальной литературы и посещение лекций.

В чертежах указываются формы, размеры, материалы, узлы и назначение деталей. Все чертежи основываются на соответствующих нормах. Важнейшими видами чертежей при производстве дверных и оконных блоков являются эскизы, эскизные проекты, рабочие чертежи и шаблоны.

Эскизы — это изображение важнейших конструктивных узлов и деталей оформления. Они облегчают столяру выбор конструкции, помогают наглядно представить соотношение размеров. Эскизы изготовляются для сложных конструкций.

Конструирование и оформление входной двери начинают с эскиза. Для определения наиболее оптимальных размеров деталей чертят несколько проемов в масштабе 1:10.

Для упрощения работы рекомендуется неизменяемые очертания проемов в здании обводить тушью, остальные части выполнять в карандаше. После того как найдены требуемые формы, приступают к конструированию. Для этой конструкции необходимо изготовить также в определенном масштабе эскизы филенок и профильных планок.

Для окна с сегментной аркой и раздельными створками изготовляют эскизы проемов, так как соотношение размеров уже дано, а оформление конструктивных узлов и расчет сечений рамных брусков на всех предприятиях одинаковы.

Эскизные проекты — это выражение с помощью чертежа основной мысли при решении той или иной задачи (предложение, оформление и конструкция). Для деревянных изделий, особенно для дверных и оконных блоков, мебели и внутренней отделки помещений, эскизные проекты выполняют в масштабе 1:10. Основой эскизных проектов для дверей и окон являются строительные чертежи. В них указывают тип, положение и размеры проемов в стене, дают вид дверей и окон, чаще всего внешний вид, определяющий в значительной степени общий вид зданий.

В эскизных проектах наносят тени, текстуру древесины и конструктивные размеры (ширину и высоту). В пояснениях к этим проектам указывают также породу древесины, вид отделки поверхности и т. д.

Входную дверь обшивают. В эскизном проекте показывают внутренний и внешний вид (масштаб 1:10). На чертеже указывают важнейшие размеры и расположение деталей и узлов, а также линии пересечения сечений.

Окно с сегментной аркой и раздельным переплетом разделено на шесть частей. С помощью эскизного проекта можно определить, что вертикальное деление наружной верхней створки по ширине и вертикальных брусков нижней створки улучшает общий вид окна. Для обычных окон эскизные проекты не выполняют. В данном примере (масштаб 1:10) окно необычной формы, поэтому для него выполняют эскизный проект с обозначением сечений и радиусов для сегментной арки.

Рабочие чертежи — это чертежи со всеми данными, необходимыми для изготовления изделий. Для дверей выполняют общие виды, чертежи узлов и деталей. На общих видах указывают виды, сечения или частей в масштабе 1:10; 1:2,5 или 1:1. Число, вид и масштабы общих видов зависят от типа и объема изделий. Чертежи узлов для дверных блоков — это чертежи полотен коробок и т. д. Чертежи узлов для окон — это изображение конструктивных узлов (например, коробок и створок). Чертежи выполняют только на сложные детали дверей и окон.

Чертеж входной двери является рабочим. Кроме общего вида (масштаб 1:1), в нем представлены части сечений (масштаб 1:2,5) и сечения деталей (масштаб 1:1). Имеются также все необходимые размеры, поэтому столяр может полностью использовать этот чертеж в своей работе. Рабочим является также чертеж окна с сегментной аркой и раздельными створками. Здесь показаны поперечные сечения частей и даны размеры.

Для небольших серий изделий или деталей изготовляют шаблоны. По эскизным чертежам на доске вычерчивают независимо друг от друга продольные и поперечные сечения деталей в масштабе 1:1. По такой разметке столяр может сразу снимать размеры, например, стекло при остеклении.

Очень быстрым способом определения размеров окон являются универсальные шаблоны, когда конструктивные узлы окна с большой точностью наносят на гладкую фанерную плиту и вырезают прямоугольники. Внизу к этим прямоугольникам крепят рейки таким образом, что все линии на прямоугольниках и рейках находятся в одном направлении. Затем изготовляют направляющую планку с пазом, по которому ходят рейки. С помощью винта и барашковой гайки конструктивные узлы можно располагать так, как это необходимо для заданных размеров окна. Таким образом изготовляют шаблоны для вертикального и горизонтального сечений. Если поперечные сечения частей рамы, размеры зазоров и т. д. не изменяются, такой шаблон можно изготовить и применять для всех размеров окон.

Вертикальные шаблоны — это абстрагированные вертикальные и горизонтальные размеры (сечения) дверей и окон. На узкую рейку (стержень) наносят конструктивные размеры, ширину брусков рамы, ширину наплава и глубину пазов в масштабе 1:1.

Условные обозначения на чертежах: описание символов с фото

Все чертежи, будь то схемы для строительства, дизайна или машиностроения, имеют условные обозначения. Как правило, это цифры, буквы или их комбинации. Разобраться в этих условных обозначениях непросто, ведь для каждой сферы существуют свои обозначения и стандарты.

Для каждой отрасли промышленности используются свои ГОСТы, которые регламентируют применение определенных условных обозначений.

Виды графических обозначений

Вне зависимости от сферы, в которой используется чертеж, все условные обозначения делятся на несколько групп. Изучение этой информации поможет быстрее разобраться в специфических знаках и терминологии (рисунок 1).

Читайте также: Компас Адрианова

Условные обозначения бывают:

Буквенными: их применяют для обозначения условных величин. Как правило, буквами обозначают расстояние, глубину, высоту или периметр.
Цифровыми: обозначают все измерительные величины, например, точные размеры помещений или деталей, угловые отклонения и др.
Буквенно-цифровыми: достаточно редкая разновидность чертежных условных обозначений, ведь обычно их включают в состав электротехнических установок.

Рисунок 1. Графические обозначения бывают буквенными, цифровыми и смешанными

В отдельную группу выделяют графические условные обозначения. Они считаются универсальными, ведь подходят не только для обозначения отдельных деталей и предметов, но и материалов, из которых они изготовлены.

Условные обозначения на чертежах ГОСТ

Сразу следует уточнить, что составление чертежей – дело серьезное. Любое обозначение должно строго соответствовать ГОСТу. Для каждой сферы промышленности существуют свои списки ГОСТов. Их можно найти в методических рекомендациях, справочниках и другой специализированной литературе (рисунок 2).

Рисунок 2. Примеры обозначений по ГОСТ

Нужные условные обозначения для составления чертежей можно найти в ГОСТ 2.109-73, 2.303-1968 и 2.315-1968.

Условные графические обозначения на чертежах квартир и домов

Человеку, который не связан со строительством и машиностроением, информация об условных обозначениях на чертежах все равно пригодится, хотя бы для того, чтобы разобраться в чертеже квартиры или частного дома.

Читайте также: Элемент пельтье своими руками

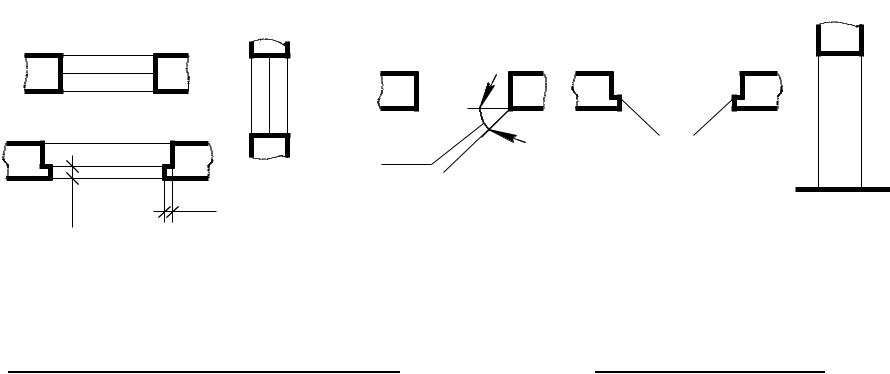

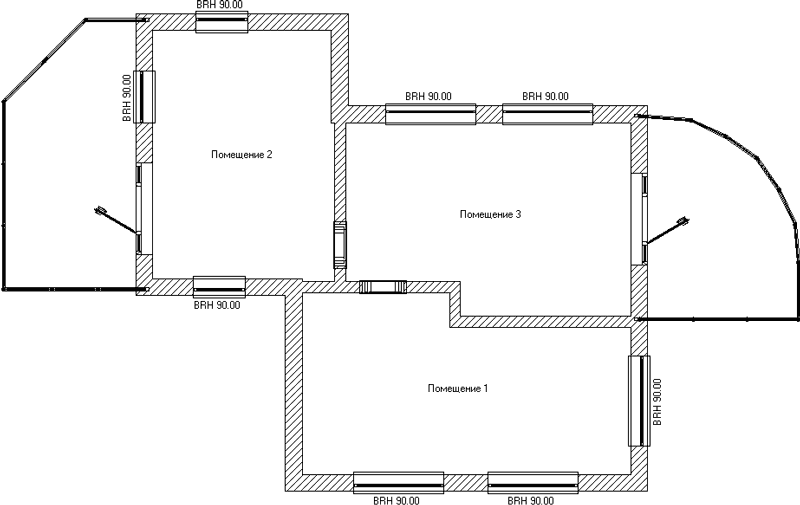

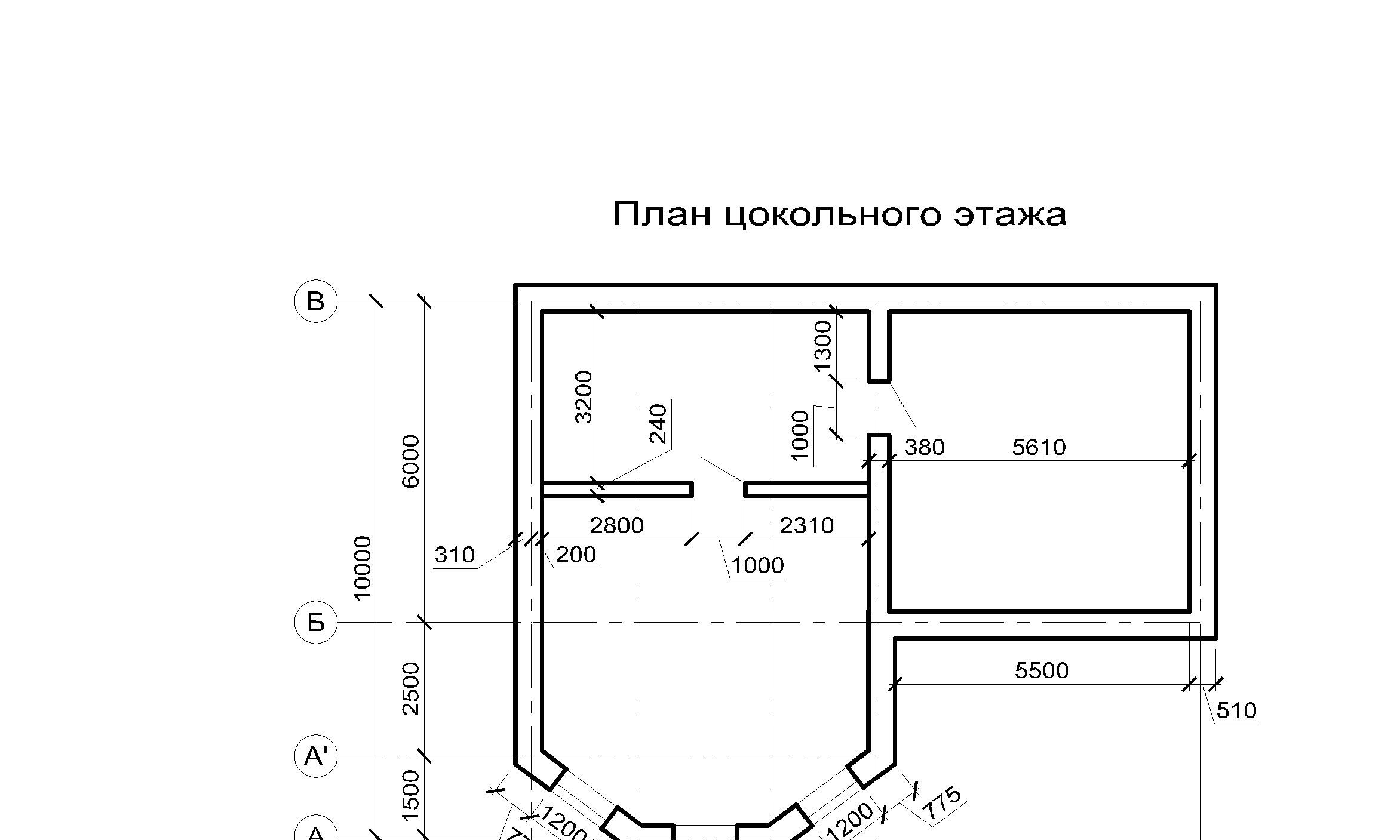

Кроме расположения окон и дверных проемов, на таких схемах обычно указывают информацию о расположении основных коммуникаций.

Электроснабжения

Условные обозначения играют особенно важную роль при составлении чертежей электроснабжения.

Для каждого типа чертежа предусмотрены свои обозначения, которые регулируются соответствующими нормативными документами.

На рисунке 3 приведены примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85.

Рисунок 3. Обозначения электроприборов на чертежах

Приведенные обозначения можно расшифровать так:

А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.

С – Отображение исполнительных механизмов (ИМ).
D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:

Происходит открытие РО
Закрытие РО
Положение РО остается неизменным.

Е — ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
F- Принятые отображения линий связи:

Общее.
Отсутствует соединение при пересечении.
Наличие соединения при пересечении.

Рисунок 4. Для источников электропитания предусмотрены свои обозначения

Для источников питания приняты свои изображения (рисунок 4):

A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
В – значок электричества, отображающий переменное напряжение.

С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
D – Отображение аккумуляторного или гальванического источника питания.
E- Символ батареи, состоящей из нескольких элементов питания.

Рисунок 5. Условные обозначения линий соединителей

Линии соединителей представлены таким обозначениями (рисунок 5):

А – Общее отображение, принятое для различных видов электрических связей.
В – Токоведущая или заземляющая шина.
С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
D — Символ заземления.
E – Электрическая связь с корпусом прибора.
F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).

G – Пересечение с отсутствием соединения.
H – Соединение в месте пересечения.
I – Ответвления.

Еще больше информации об условных обозначениях на чертежах можно найти в видео.
