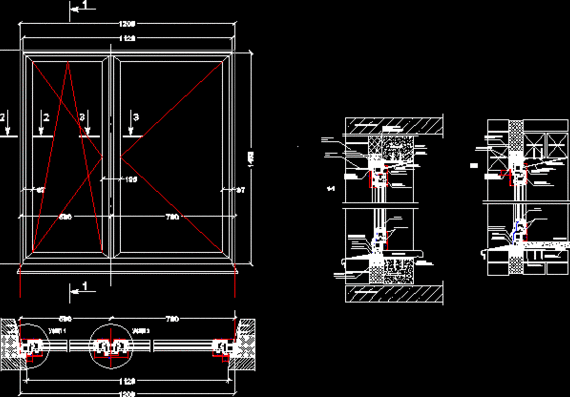

Информация для заказчика, по обозначению открывания створок в замерном листе.

– поворотная открывающаяся ( ручка слева)

– поворотно-откидная открывающаяся створка ( ручка справа)

– глухая не открывающаяся створка

– откидная открывающаяся створка ( ручка наверху створки)

– двухстворчатое окна со штульповым открыванием. Штульповое открывание – открывание, при котором в открытом состоянии нет вертикальной перемычки ( ложный импост устанавливается на пассивную створку) Пунктиром на эскизе отмечается пассивная створка.

– знаком «решетка» отмечается створка, на которую будет установлена москитная сетка. Буквой «А» обозначается москитная сетки «антикошка» с усиленным полотном.

– внутренняя декоративная раскладка отмечается на эскизе пунктирной линией.

– двухстворчатое окно с делением створок по геометрии ( т.е. расстояние от внешнего края рамы до середины перемычки – одинаковое и справа и слева). Если же под одной из створок указывается размер, то он соответствует размеру от внешнего края рамы до середины перемычки. Соответственно другая створка будет с размером от внешнего края рамы до середины перемычки ( общая габаритная ширина окна минус указанный на эскизе размер первой створки). Тоже самое справедливо и для трехстворчатого окна – крайние створки указываются с размером от внешнего края рамы до середины перемычки ( импоста), а центральная створка указывается с размером от середины перемычки до середины перемычки.

– вертикальной линией ( выходящая концами за пределы изображения конструкции) обозначается соединительный профиль, с помощью которого, две конструкции соединяются в одну единую. На рисунке слева изображено двухстворчатое окно с поворотной и поворотно-откидной створками, которое через соединительный профиль соединяется с одностворчатым окном с поворотным ( распашным) открыванием. Соединения используют по различным техническим причинам ( например, изготовленную целиком раму невозможно пронести через двери и коридоры на место сборки).

– на данном рисунке показано, что соединительных профилей может быть несколько. Здесь центрально двухстворчатое окно с поворотной и поворотно-откидными створками соединяется слева с поворотным одностворчатым окном и справа с глухим одностворчатым окном посредством двух вертикальных соединительных профилей ( условное изображение в виден вертикальных линий выходящих за пределы высоты конструкций).

– на данном рисунке изображено горизонтальное соединение конструкций с помощью соединительного профиля. Нижнее двухстворчатое окно соединено с одностворчатым глухим окном расположенным сверху.

– на данном рисунке показано условное изображение доборных профилей 40, 60, 100мм. На одностворчатое поворотное окно устанавливаются слева доборный профиль шириной 40 мм, справа доборный профиль шириной 60 мм, а сверху доборный профиль 100мм. Доборные профили – сплошные пластиковые вставки. Обычно их устанавливают для того, чтобы будущая отделка не мешала открыванию створок.

– на данном рисунке показано условное обозначение жалюзи, которое устанавливается на створку поворотного окна. На левом рисунке сверху показан короб ( или открытый короб) жалюзи и цепочка управления данной жалюзи находится слева. На правом рисунке сверху показан короб жалюзи ( или открытый короб) жалюзи и цепочка управления данной жалюзи находится справа.

Как сэкономить?

Мы поможем вам выбрать окно и рассчитать стоимость

Обратитесь к нам по телефону: +7 (495) 7-888-333 (Москва). Заказать звонок

Наш менеджер у вас дома. Для консультации, точного замера и заключения договора на дому предлагаем воспользоваться услугой «Мобильный офис». Вызвать менеджера на дом

Оставь заявку и получи скидку до 18% Оставь заявку и получи скидку до 18%

Скидка
до 30.000 ₽

на остекление квартиры

Оставьте свое имя и номер телефона, и мы перезвоним вам через 5 минут

Отправить

Получи скидку до 18% от цен на сайте Получи скидку 18%

Обозначение дверей на чертежах по ГОСТу в разрезе: как выполняется маркировка

Автор Michael На чтение 5 мин Просмотров 24.8к. Опубликовано Дек 2, 2019

В любом здании одним из самых важных элементов является дверь. Поскольку строительный рынок предлагает большое разнообразие в выборе моделей, то, соответственно, обозначение дверей разных конструкций на чертежах по ГОСТу отличается, это же касается и маркировки. Очень важно, чтобы обозначение установленных моделей было правильно нанесено на схеме.

Содержание статьи

1. Условные обозначения дверей на чертежах согласно ГОСТу
2. Правила при составлении схем
3. Основные типы изделий
4. Маркировка конструкций
5. Дополнительные обозначения
6. Пример обозначений на чертежах

Условные обозначения дверей на чертежах согласно ГОСТу

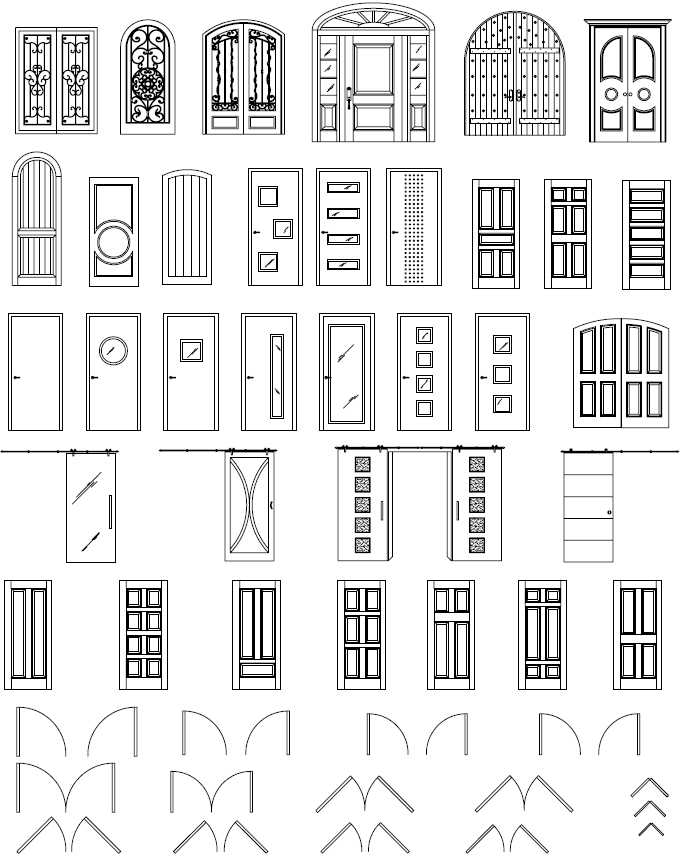

На чертежах масштабом 1:50 и больше двери должны обозначаться обязательно. Пример схемы обозначения можно увидеть ниже:

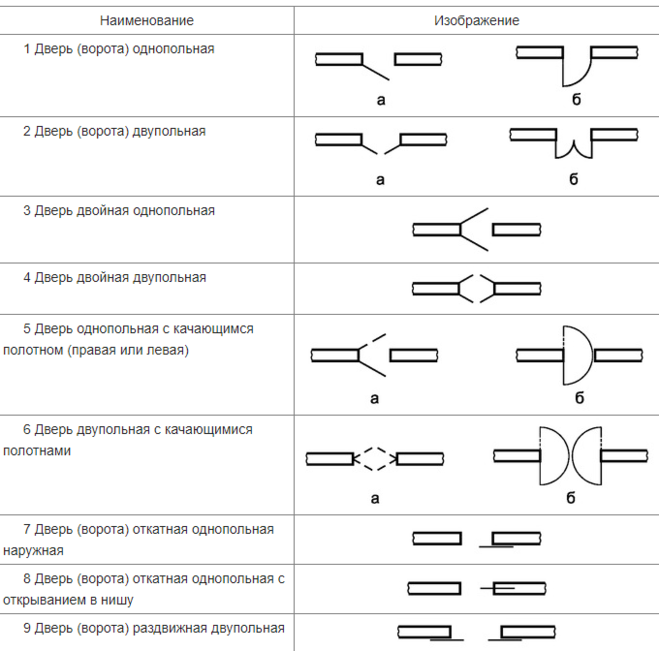

№	Изображение	Тип конструкции
1		Однопольная
2		Двупольная
3		Двойная двупольная
4		Двойная однопольная
5		Откатная наружная однопольная
6		Однопольная откатная с открыванием в нишу
7		Раздвижная двупольная
8		Складная
9		Складная-откатная

Такое обозначение двери на чертеже должно присутствовать во всех схемах.

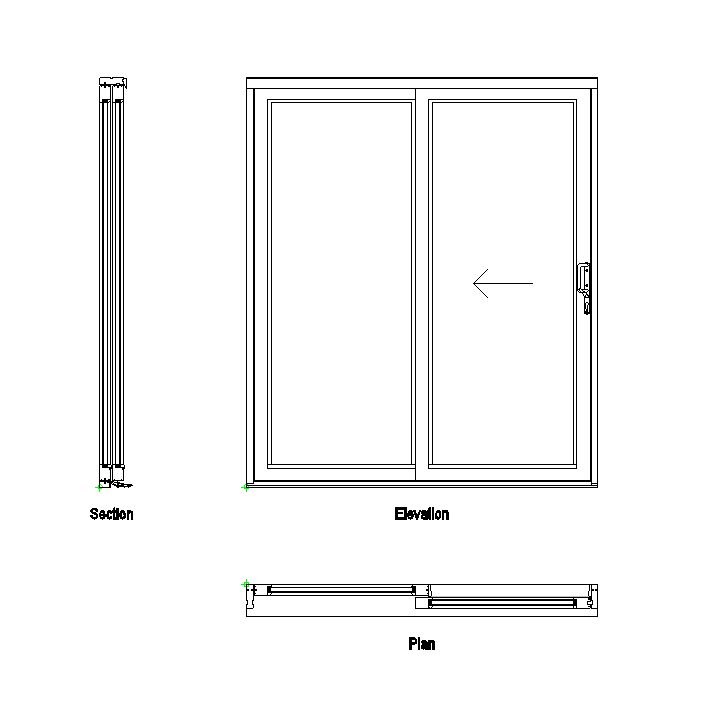

Например, на таблице хорошо видно, что раздвижная система указана в виде прямоугольников с идущими к ним параллельными линиями, а вот распашная система рисуется с прямоугольниками и идущими под углом линиями и т.д.

Правила при составлении схем

На чертежах изображать двери необходимо в виде стенных проемов. Их запрещается заштриховывать, а наносить нужно в виде перпендикулярных линий. Кроме того, во время создания чертежа должны соблюдаться следующие правила:

• Основные линии должны быть толщиной не больше 0,8 мм;
• Надписи над обозначениями пишутся шрифтом №7;
• Пояснения к условным обозначениям пишутся шрифтом №5.

Кроме условного обозначения, определить полную характеристику двери, например, наличие порожка, тип конструкции, можно по маркировке. Она, согласно установленным нормативам, должна присутствовать на чертежах межкомнатных и входных дверей.

Основные типы изделий

Маркировка дверей различной конструкции на чертежах по ГОСТу имеет следующую расшифровку:

• «Г». Состоит из одного или двух полотен и монтируется внутри здания. Изделие может собираться с коробкой, порожком и обкладками;
• «О». Похожи по своему типу с предыдущим вариантом, но дополнительно могут иметь стеклянные вставки;
• «К». Маятниковый тип, где дверь качается. Конструкция в основном состоит из двух полотен и с отсутствием порожка;
• «У». Входной тип изделия с усиленной рамой и полотном. Устанавливается при входе в частный дом или квартиру.

Маркировка конструкций

Как обозначаются двери различных конструкций на чертежах понятно, а теперь стоит разобраться с маркировкой. Компании по производству дверей изготавливают полотна различных размеров и это же в обязательном порядке должно быть указано в чертежах и маркировке.

Согласно ГОСТу, производитель указывает размеры полотна для того проема, для которого оно предназначено и это же указывается на схеме рядом со значком двери. Кроме того, модель изделия «О» или «Г» может иметь две створки неравные по ширине и тогда около дверей на чертеже по ГОСТу указываются дополнительные буквы «П» и «Л», что означает правое и левое полотно. Также если конструкция оснащена порожком, то это обозначается в виде буквы «П».

Дополнительные обозначения

Все условные обозначения дверей для внутренней установки на чертежах по ГОСТу расписаны, а вот что касается наружных конструкций, то здесь могут присутствовать следующие обозначения:

1. 1. «С» − служебная;
   2. «Н» − Изделие тамбурного типа или входные;
   3. «Л» − Лазовая или люковая модель.

Если около дверей на чертеже по ГОСТу указана одна из перечисленных букв, то буквы, обозначающие тип конструкции, например, «Г», «О» и т.д. переносятся немного дальше.

Во время маркировки цифры обычно указываются на третьей позиции как на чертеже межкомнатных, так и входных конструкций. И в том, и другом случае цифры указывают на размер проемов. Как уже упоминалось, после них могут идти сразу же буквы, которые обозначают какие-либо второстепенные характеристики модели двери. Кроме вышеперечисленных, могут быть еще и следующие:

1. 1. • «Т» − трудносгораемая дверь;
      • «С» − сплошное заполнение модели;
      • «Ц» − имеет сплошное внутреннее заполнение, оснащена цилиндровым замком и порожком;
      • «Щ» − щитовая модель;
      • «П» − правая створка или порожек;
      • «Л» − левая створка;
      • «В» − влагостойкое полотно.

Если дверь металлическая, то в разрезе на чертеже ее штрихуют прямыми параллельными линиями с уклоном в 45 градусов, а вот расстояние между штрихами будет зависеть от масштаба плана. Если изделие деревянное, тогда его штрихуют круговыми линиями, то есть так, как идут волокна в дереве, показывая, таким образом, настоящее расположение слоев древесины в полотне.

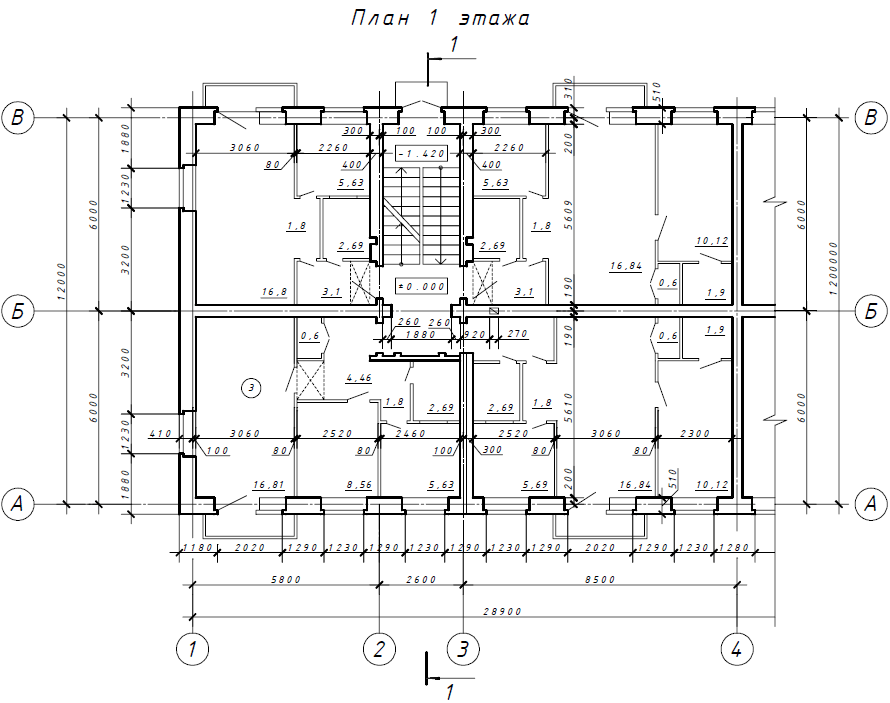

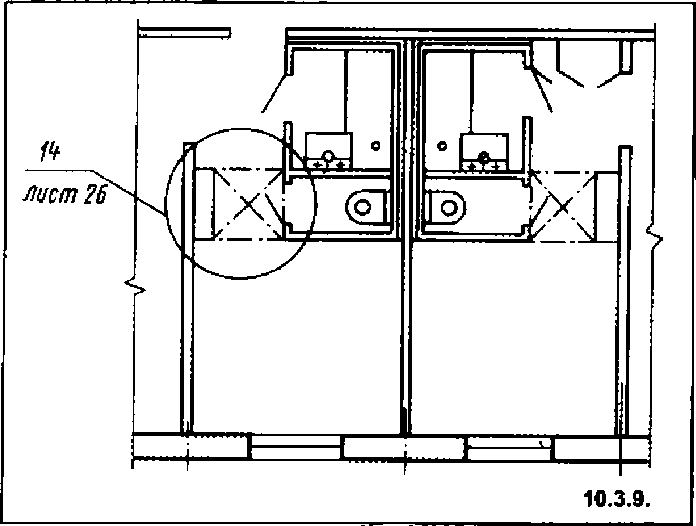

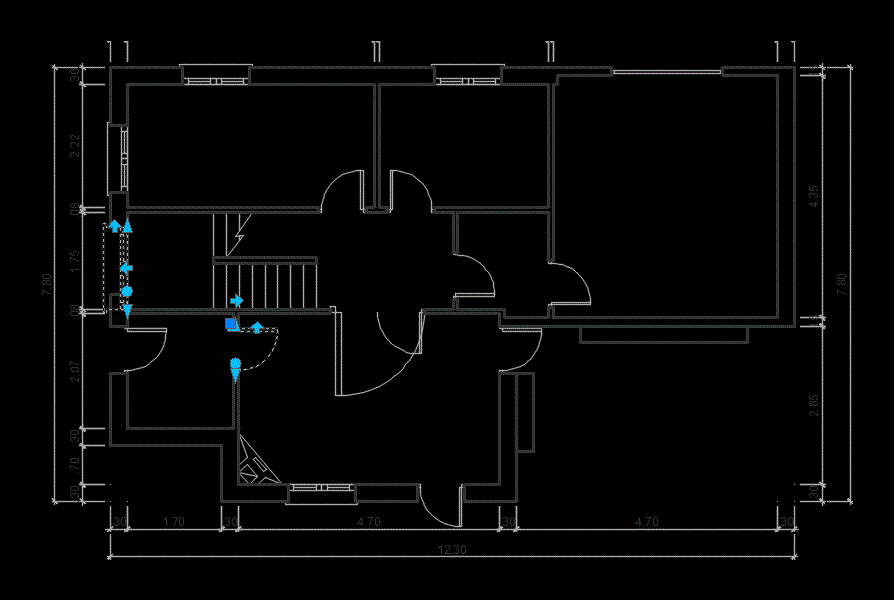

Пример обозначений на чертежах

Стоит на примере показать, как проводится расшифровка информации на чертежах деревянных конструкций:

1. 1. • ДК 24-19. «Д» указывает на то, что изделие является дверью, а «К» — качающийся тип. Первая цифра 24 означает высоту проема в 24 дм, а 19, соответственно, ширину в 19 дм;
      • ДО 24-15П. Двупольная правая дверь с порожком, а буква «О» означает, что конструкция стеклянная, либо с небольшими стеклянными вставками;
      • ДГ21-7ЛП. Изделие состоит из одного левого полотна, с порожком. Предназначено для высоты проема в 21 дм и ширины 7 дм.

Чертеж – это не просто рисунок с изделием, но и схема, где содержатся все данные для производства и эксплуатации. Для его разработки потребуется большой опыт инженера, чтобы правильно произвести обозначение раздвижных, распашных или складных моделей дверей на чертежах, указать все технические характеристики и прочее.
