1. Графические изображения. Чертежи простых деталей
Как можно назвать эти изображения?3. Графические изображения
ТЕХНИЧЕСКИЙРИСУНОК
ЭСКИЗ
ЧЕРТЁЖ

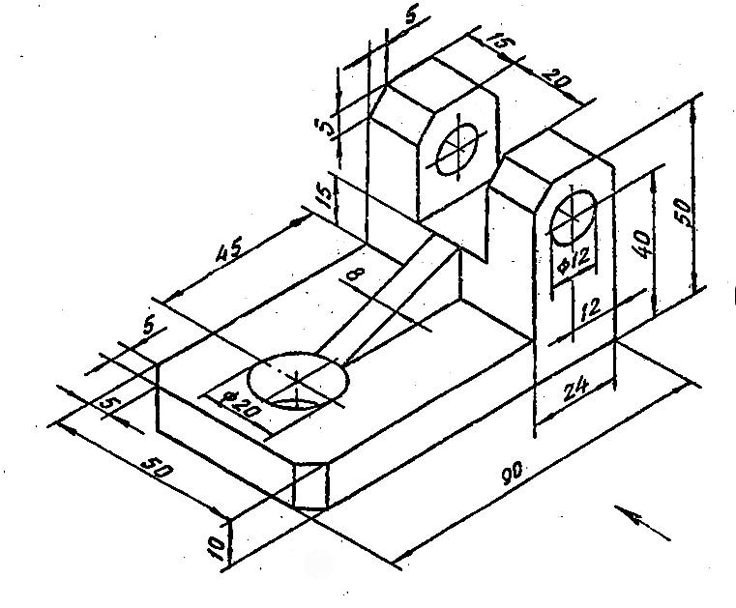

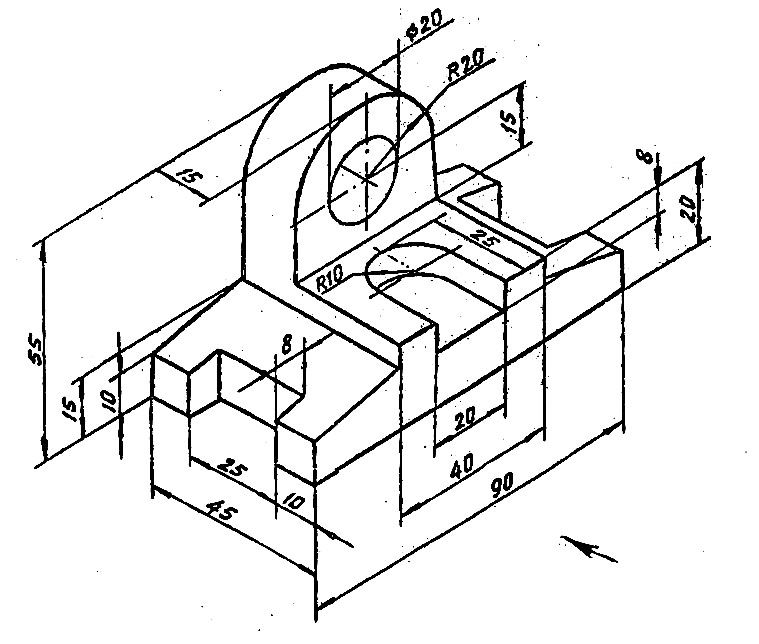

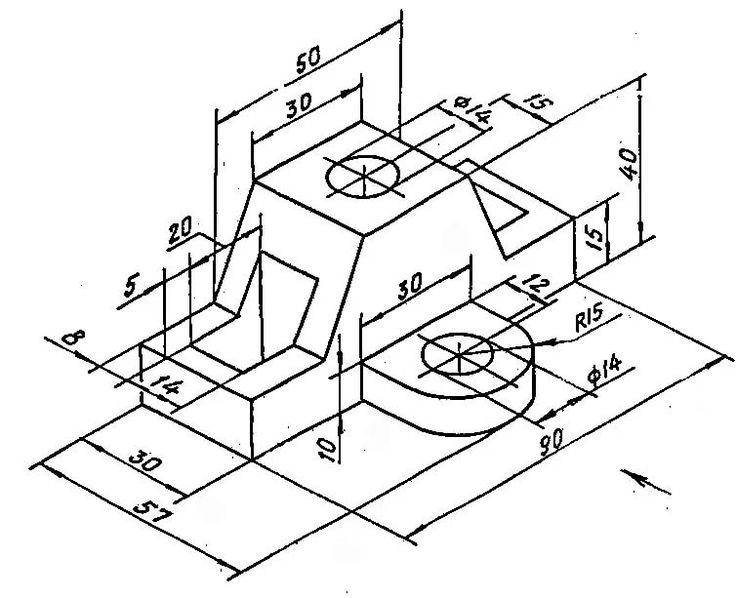

4. Технический рисунок
-это трехстороннее изображение изделия на бумаге.Его выполняют от руки с соблюдением
пропорций между сторонами и указанием
необходимых размеров, а также материала изделия.
По техническому рисунку
легко пред-ставить форму
изделия.
5. Эскиз
-также выполняется от руки с указанием размеровц соблюдением пропорций, но на нем
изображается только один вид (одна сторона) детали, изделия или предмета.

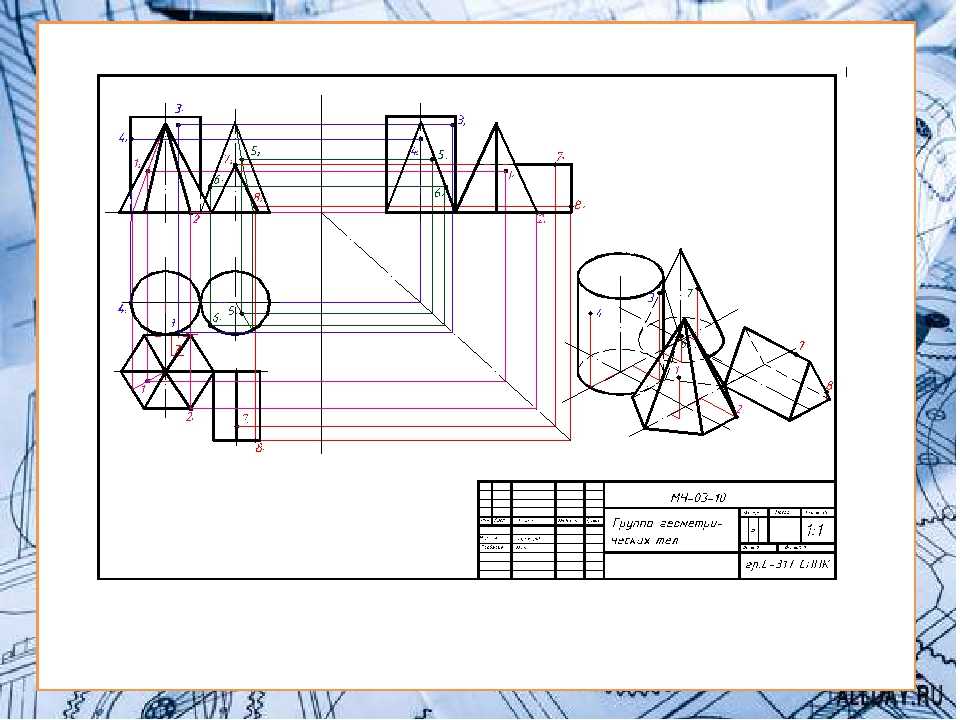

6. Чертёж
это изображение одного или нескольких видов изделия,как правило, спереди, слева, сверху с помощью
чертежных инструментов.
7. Чертежи выполняются простым карандашом на альбомной бумаге или ватмане. Кроме того, можно сделать чертеж с помощью компьютера.
Размеры на чертеже или другом графическомизображении изделия проставляют в миллиметрах.
При изображении изделий из древесины обязательно
задается направление волокон, чтобы изделие,
изготовленное по этому чертежу,
не раскололось
вдоль волокон.
Прочитать чертеж
изделия — значит
определить его
название, форму,
размеры, материал,
а также количество
деталей, из которых
состоит это изделие,
способы их соединения.
9. Для графического изображения изделий установлены определенные типы линий:
10. Задания для закрепления:
Определите, чем является выданное учителем изображениеизделия? (эскизом, техническим рисунком или чертежом).
1. ЭСКИЗ
2. ТЕХНИЧЕСКИЙ
РИСУНОК
А
Б
В
3. ЧЕРТЕЖ
11. Практическое задание:
70Практическое
задание:
60
Выполнить в тетради
чертеж стола, соблюдая
размеры.
12. -Какие новые понятия вы сегодня узнали? – Чем отличается чертеж от технического рисунка и эскиза? – Что значит «прочитать»
чертеж?13. Домашнее задание:
Найти техническиерисунки кормушек.
Зарисовать или
распечатать.
14. Рефлексия:
Все было понятно, понравилось-Не все было понятно,
остались вопросы-
