Правильное оформление чертежей по ГОСТ и ЕСКД: линии, шрифты, размеры, масштабирование

Содержание

1. В чем разница между ЕСКД и ГОСТ?
2. Программы в которых можно работать по ГОСТ
   1. Компас-3D
   2. Autodesk Autocad
3. Правила оформления чертежей
   1. Что нужно знать о формате листов
   2. Линии
   3. Шрифт
   4. Размеры
   5. Масштабирование

Пришло время оформлять отчет? Не знаете, с чего начать и какими правилами руководствоваться? Устали от поиска необходимой информации и ее объемов? В этой статье мы нашли ответы на вопросы, которые чаще всего задают себе те, кто занимается оформлением чертежей самостоятельно.

Следование общепринятым правилам и нормам написания и оформления чертежей необходимо для того, чтобы каждый желающий мог эти чертежи понять. Для инженеров и чертежников давно были разработаны специальные государственные стандарты, которые собраны в Единую систему конструкторской документации, сокращенно — ЕСКД.

Многие до сих пор путают и не могут различить эти понятия. Но если разобраться, в этом нет ничего сложного.

ЕСКД — это собрание государственных стандартов, которые устанавливают нормы, правила и требования, касающиеся разработки, оформления и использования конструкторских документов. Эти документы разрабатываются и используются от начала проектирования и до момента утилизации изделия.

Исходя из этого описания, становится понятно, что ГОСТы — это составные элементы ЕСКД, его основа. Благодаря этим нормативным документам, устанавливаются общие для всех правила создания и оформления конструкторских документов, относящихся к любой отрасли промышленности. Это не только чертежи, но и схемы, текстовая документация.

Стандарты относятся и к конкретному виду продукции предприятия. ГОСТ обязателен как для предприятий, так и для каждого отдельного лица.

Узнать, что перед вами стандарт, очень просто: он имеет свой номер и содержит информацию о годе регистрации.

Стандарты периодически пересматриваются и изменяются, поскольку промышленность постоянно развивается, а инженерная графика — совершенствуется.

Оформление чертежей по ГОСТ можно осуществлять с помощью программ.

Это очень серьезное и достаточно мощное ПО, разработанное компанией АСКОН. В нем есть все необходимые инструменты, помогающие создавать чертежи, таблицы, схемы и различные сложные конструкции.

В этой программе вы можете без проблем оформлять профессиональную проектную документацию. Обратить внимание на нее стоит уже хотя бы потому, что в ней можно быстро и легко создавать чертежи, соответствующие необходимым государственным стандартам.

Что хорошо: утилита дает возможность спроектировать цельный механизм или отдельную его часть. Если что-то непонятно — программа подскажет (есть всплывающие окошки с информацией). Над одним проектом можно работать не с одного, а даже с нескольких компьютеров.

Вас могут насторожить высокие системные требования профессионального решения для 3д-моделирования и проектирования, но и с этим можно разобраться.

Программа открывает перед чертежниками и инженерами широкие возможности: в ней можно создавать трехмерные модели, чертежи и схемы, и делать это профессионально.

Среди аналогичных САПР систем она не без оснований считается одной из лучших. Например, здесь есть опция синхронизации с облачными хранилищами и поддержка различных форматов — EMF, DWG, DWT, DXF и др.

Если включить режим совместной работы, то можно работать сразу над несколькими чертежами. А еще можно публиковать материалы в разных соцсетях.

Для оформления чертежей и конструкторских документов подойдут не все листы, а специального размера, обведенные тонкой линией. Это учитывает экономию бумаги, практичность сохранности и использования. Обычно, это формат А4 — 297*210 см.

Обязательный элемент — рамка, задающая границы полям. Оформление рамки чертежа происходит с помощью сплошных толстых линий со всех сторон, кроме левой — на расстоянии 5 мм. от внешней рамки, а слева — на 20 мм. Это делается для удобства подшивки.

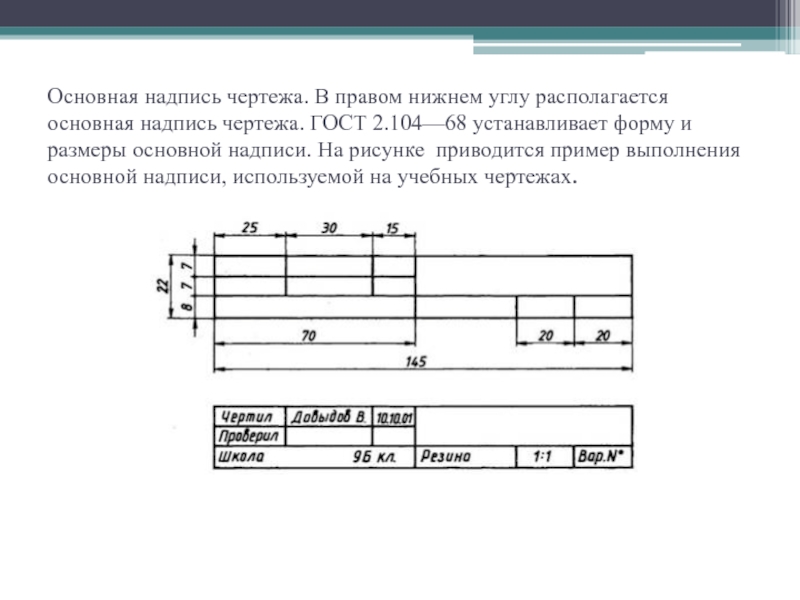

Основную надпись помещают внизу справа. Какой будет ее форма, размер — определено в стандарте.

Расположение производственных чертежей допускается только вертикальное (для А4), а надпись должна быть параллельна короткой стороне (на учебном чертеже также и длинной). Для граф и рамок используется сплошная толстая линия.

В работе над чертежом пользуются 6-ю типами линий. Это:

• сплошная толстая основная. Если вам нужно показать контуры предметов, которые видны, рамку и графы основной надписи — это то, что нужно;
• штриховая. Используется, когда нужно показать невидимые контуры. Черточки линии имеют одинаковый размер, который определяется размерами изображения. Пространство между штрихами одинаково по длине;
• штрих пунктирная тонкая. Основное назначение — проведение оси симметрии, когда рабочее изображение симметрично. С ее помощью можно поделить это изображении на две равные половины. Такая линия — чередование длинных тонких штрихов с точками (иногда с короткими штрихами). Еще такая линия может указывать на оси вращения, центр дуг окружностей;
• сплошная тонкая. Когда нужно провести выносные и размерные линии толщиной от s/3-s/2.
• штрих пунктирная + 2 точки тонкая. Идеальна в случае построения разверток, благодаря которой легко указать линии сгиба;
• сплошная волнистая. Чаще всего указывает на обрыв при слишком большом изображении, которое не помещается на один лист.

Следите за тем, чтобы толщина конкретной линии не отличалась на всех страницах работы.

Стандарт дает четкие указания по оформлению надписей: допускается использование специального чертежного шрифта. В стандарте также указаны параметры букв и цифр по высоте и ширине, толщины линия обводки. Здесь же есть информация по расстоянию между элементами текста: буквами, словами и др.

Допускается вариативность по наклону: 75 градусов или отсутствие наклона.

Толщина линии шрифта. Этот показатель зависит от высоты и равен 0,1h.

Размеры шрифта. Есть 10 различных вариантов, начиная с 1,8 и заканчивая 40. Размер h можно определить по высоте прописных букв в миллиметрах. Что касается высоты букв, то она рассчитывается перпендикулярно к основанию строки.

Высота строчных букв. Обычно этот показатель равен высоте ближайшего меньшего размера шрифта. Например, при размере шрифта 10, высота строчных букв составит 7. Что касается верхних и нижних элементов букв, то они выступают за строку на 3d.

Помните о расстоянии между элементами:

• буквами и цифрами — 0,2h;
• словами и числами — 0,6h;
• нижними линейками — 1,7h.

Размеры наносятся с целью определить габариты изображенного изделия или его части. Они бывают угловыми и линейными. Первые описывают величину угла (в градусах, секундах, минутах, единица измерения указывается). Вторые — длину, ширину, высоту, диаметр, толщину и радиус части изделия (в мм. без указания единицы измерения).

10 основных правил нанесения размера:

1. Указывайте размеры с помощью размерных чисел и линий.
2. Чем меньше размер, тем ближе он будет к самому изображению. Это работает, если на чертеже не одна размерная линия и они расположены параллельно одна другой.
3. Чтобы обозначить диаметр, используйте кружок, перечеркнутый линией. Разместите его перед размерным числом. Если размерное число слишком большое, чтобы поместиться в окружности, выносите его за ее пределы.
4. Если вам нужно обозначить радиус, используйте латинскую букву R перед числом.
5. Если хотите указать размер угла, проведите размерную линию дугой окружности, где центром будет вершина угла.
6. Число, обозначающее сторону элемента квадрата, обозначается впереди соответствующим знаком. Этот символ по высоте должен быть равным цифрам.
7. Размерные числа на вертикальной или наклонной размерной линии располагаются параллельно линии.
8. Когда вы видите, что у детали есть несколько идентичных элементов, указывайте на чертеже только один и помечайте их общее количество.
9. Чтобы показать толщину детали, проведите линию в ее середину. Число указывается параллельно над линией;
10. Длина детали указывается так же, как и толщина. Меняется только латинская буква.

Под масштабом понимают соотношение, которое исследует, насколько линейный размер изображения детали или предмета расходится и сходится с тем, что в действительности. Масштаб регулируется стандартом.

Изображения бывают совершенно разными: от крупных частей самолетов и вертолетов, до очень мелких частей механизмов часов. Чаще всего крупные изображения не помещаются на одном листе. Мелкие же, наоборот, очень сложно начертить доступными инструментами.

Эти проблемы легко решаются: все большое — уменьшают, а маленькое — увеличивают. Идеально, когда масштаб равен 1:1 — так не приходится пересчитывать размеры.

Перед значением масштаба ставится латинская буква М, кроме случаев, когда он записывается на чертеже в специальной графе основной надписи.

Вне зависимости от масштаба изображения, используйте действительный размер, тот, который деталь должна иметь в реальности.

Угловые размеры при изменении не меняются.
