ГОСТ 21.501-2018 | Стр. 7
4 Общие положения
4.1 Рабочую документацию архитектурных и конструктивных решений, а также строительных изделий выполняют в соответствии с требованиями ГОСТ 21.101 и настоящего стандарта.
4.2 Рабочая документация на бумажном носителе (в бумажной форме) и в виде электронных документов может быть выполнена на основе информационной модели здания или сооружения.
4.3 Условные графические изображения элементов зданий, сооружений и строительных конструкций принимают по ГОСТ 21.201.
4.4 Графические обозначения материалов в сечениях, разрезах и на фасадах, а также правила их нанесения принимают по ГОСТ 2.306.
4.5 Элементы санитарно-технических систем (ванны, раковины, унитазы и др.) в зависимости от масштаба чертежа изображают упрощенно, учитывая их конструктивные особенности, или условными графическими обозначениями по ГОСТ 21.205.
4.6 Буквенно-цифровые обозначения (марки) элементов и строительных конструкций зданий (сооружений), а также строительных изделий составляют из буквенного обозначения их типа и порядкового номера.
Порядковый номер элементу, конструкции и изделию присваивают в пределах обозначения типа, начиная с единицы.
Пример – Б1, Б2, ПР1
Для марок монолитных железобетонных и бетонных конструкций принимают обозначения с дополнительным индексом “м”.
Пример – Бм1, ПРм1, ПРм2
4.7 В чертежах архитектурных и конструктивных решений для геометрических параметров зданий, сооружений, конструкций и их элементов, подлежащих контролю точности, указывают характеристики точности по ГОСТ 21.113.
Требования к точности функциональных геометрических параметров зданий, сооружений и конструкций должны быть увязаны с требованиями к точности изготовления изделий (элементов конструкций), разбивки осей и установки элементов конструкций путем расчета точности по ГОСТ 21780.
4.8 В рабочих чертежах (на изображениях фундаментов, стен, перегородок, перекрытий) указывают проемы, борозды, ниши, гнезда и отверстия с необходимыми размерами и привязками.
4.9 Рекомендуемые масштабы изображений на чертежах приведены в таблице 1.
Таблица 1
Наименование изображения | Масштаб |
1 Архитектурные решения: |
|
1.1 Планы этажей (кроме технических), разрезы, фасады | 1:50; 1:100; 1:200; 1:400; 1:500 |
1.2 Планы кровли, полов, технических этажей | 1:200; 1:500 |
1.3 Фрагменты планов, фасадов | 1:50; 1:100 |
1.4 Узлы | 1:10; 1:20 |
2 Конструктивные решения: |
|
2.1 Схемы расположения элементов конструкций | 1:100; 1:200; 1:400; 1:500 |
2. | 1:50; 1:100 |
2.3 Узлы к схемам расположения элементов конструкций | 1:10; 1:20 |
2.4 Виды, разрезы и сечения элементов бетонных и железобетонных конструкций, схемы армирования | 1:20; 1:50; 1:100 |
2.5 Узлы конструкций | 1:5; 1:10; 1:20; 1:50 |
3 Чертежи изделий | 1:5; 1:10; 1:20 |
| Примечание – Масштаб изображения выбирают из рекомендуемого ряда в зависимости от размеров здания и насыщенности изображений на чертеже. | |
2 Фрагменты и сечения к схемам расположения элементов конструкцийЧертежи монолитных домов
Одной из самых важных отраслей экономики является строительство. Эта отрасль материального производства во многом формирует ту среду, в которой обитают и осуществляют свою деятельность люди. Именно во многом благодаря строительству создаются, модернизируются и постоянно расширяются основные фонды и материально-техническая база, как отдельных предприятий, так и государства в целом.
По мере того, как развиваются и совершенствуются современные инновационные технологии, существенно меняется и процесс сооружения зданий. Следует отметить, что эти изменения касаются не только технической и технологической стороны строительства, но и его экономической составляющей.
Благодаря внедрению современных, прогрессивных способов и методов строительства, его эффективность существенно возрастает. На сегодняшний день одной из самых перспективных технологий возведения зданий и сооружений является монолитное строительство. Его самым главным достоинством является то, что оно обеспечивает высокую скорость возведения строений. Помимо этого, монолитное строительство позволяет с минимальными затратами времени и труда реализовывать самые различные архитектурно-планировочные решения, обеспечивать высокие характеристики устойчивости зданий к различным неблагоприятным воздействиям внешней среды.
Еще совсем недавно технология монолитного строительства использовалась только для сооружения промышленных объектов и многоквартирных жилых зданий.
Основной принцип монолитного строительства тот же, что используется при заливке фундаментов домов. При помощи опалубки и металлической арматуры непосредственно на строительной площадке сооружается каркас здания, который заливается бетоносодержащей смесью, в результате чего формируются стены, перекрытия и другие основные конструктивные элементы строения.

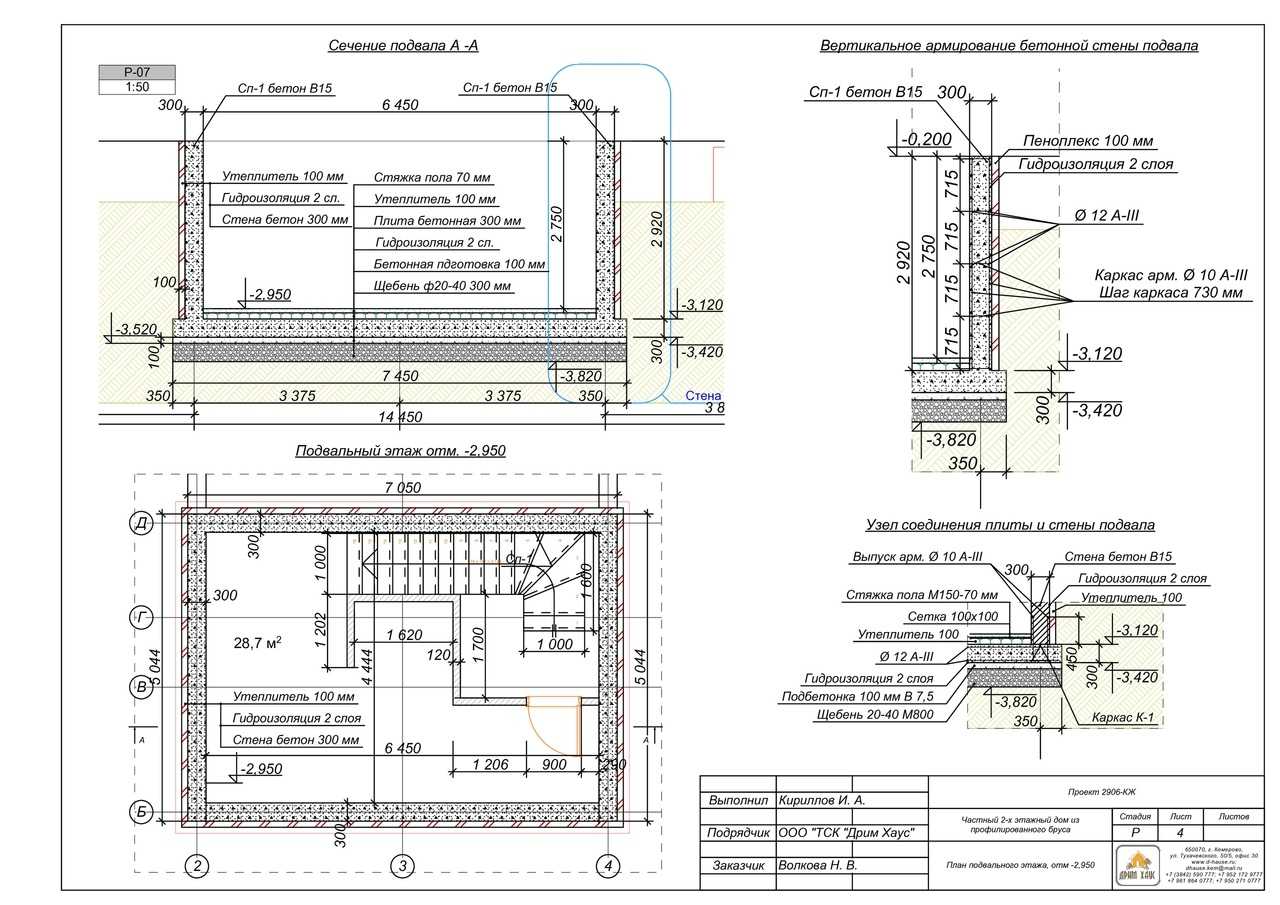

Рабочие строительные чертежи монолитных железобетонных конструкций должны выполняться в соответствии с ГОСТ 21.503 – 80. Они состоят из схем, на которых показано расположение конструкций зданий друг относительно друга, сечений, разрезов, видов, а также схем армирования.
При составлении схем расположениям монолитных железобетонных конструкций показываются координационные оси и расстояния между ними. Кроме того на этих документах обязательно наносятся самые характерные для изображаемой конструкции уровни и марки, причем к буквенной части последних добавляется индекс «
Схема расположения монолитной
железобетонной конструкции здания
На сечениях, разрезах и видах должны быть указаны координационные оси, дистанция между ними, отметки самых характерных для изображаемых конструкций уровней, а также привязки отдельных элементов этих конструкций. На части плана ребристого перекрытия здания производственного назначения, приведенной ниже, штриховкой нанесены наложенные сечения элементов конструкций и отметки их уровней. Если монолитная ЖБК состоит из нескольких отдельных частей (к примеру, плит, балок), то им присваиваются соответствующие марки (например, Бм2, Пм3 и т.п.).
Часть плана с наложенными сечениями
Что касается спецификаций, прилагаемых к схемам расположения монолитной конструкции, то они аналогичны тем, которые прилагаются к схемам сборных конструкций. В тех случаях, когда в состав монолитной конструкции входит несколько элементов, имеющих различные схемы армирования, то спецификация должна быть составлена на каждый из них.
Кроме того, для элементов монолитных ЖБК составляются ведомости расхода стали. В них указываются стандарты, и класс стали, условное обозначение профиля и диаметры арматуры.
ScadSoft
Monolit позволяет проектировать железобетонные монолитные ребристые и плоские плиты перекрытий. Ребристые перекрытия образованы системой плит и балок, опирающихся на колонны и/или стены. Система разработана в соответствии с действующими стандартами (СНиП 2.03.01-84*, ГОСТ 21.501-93, ДСТУ Б А.2.4-7-95, ГОСТ 21.101-97, ДСТУ Б А.2.4-4-99, ГОСТ 7473-94, ДСТУ Б В.2.7-96-2000, ГОСТ 14098-91, СНиП 52-01-2003, СП 52-101-03, СП 63.13330).
План этажа
Общая планировка этажей строится на ортогональной сетке узлов, имеющих последовательную нумерацию. Узлы располагаются в точках пересечения конструктивных элементов перекрытий: балок, стен, колонн. Предполагается, что плиты имеют одинаковую толщину по всему перекрытию, верх плит находится на одном уровне с верхом балок.
Прямоугольные балки делятся на второстепенные балки, воспринимающие равномерно распределенную нагрузку от плит перекрытий, и главные балки, воспринимающие нагрузку от идущих перпендикулярно к ним второстепенных балок и от плит перекрытий. Опорами перекрытия служат несущие стены и/или каркасные колонны. Условия опирания несущего перекрытия на стены определяются материалом стены: кирпичные стены, обеспечивающие свободное безмоментное опирание балок и плит, и бетонные стены, монолитные с полом и обеспечивающие жесткое, моментное соединение балок и плиты с несущей конструкцией. Все несущие элементы конструкции (стены, колонны, балки) могут быть смещены относительно осей, соединяющих узлы линий сетки.
Сетки и каркасы
Программа позволяет армировать конструкции отдельными стержнями (без отводов), сварными каркасами и сетками, изготовленными точечной сваркой соединений стержней.
Результаты
Программа выдает необходимый комплект рабочих чертежей перекрытий, который включает: схему опалубки с характерными сечениями, схемы верхней и нижней арматуры плиты (расстановка арматурных сеток), чертежи арматуры балок и колонн.
, чертежи сварных каркасов и сеток, применяемых для армирования плит и балок, спецификация деталей, расход стали на плиту и общая спецификация, спецификации плит и общая спецификация. Все необходимые записи даны. Армирование полностью унифицировано.
Выходные документы
Все выходные документы готовятся в стандартных для большинства принтеров форматах – А4 и А3. Однако их можно распечатать с помощью устройств другого формата, а также плоттера.
Для завершения выходных документов результаты могут быть импортированы в форматы DXF файла программного обеспечения AutoCAD.
Интерфейс
Монолит работает в операционной среде Windows. Все окна, диалоговые окна и элементы управления полностью соответствуют этой среде.
Справка (Справочная информация)
Приложение включает в себя подробную справочную систему, описывающую пользовательский интерфейс и правила работы с приложением.
