Понятие газобетона

Газобетон – это один из разновидностей ячеистого бетона. Изготавливается он из смеси песка, извести, цемента, воды и газообразователя, чаще всего – алюминиевой пудры.

В результате реакции последней с негашеной известью, происходит процесс вспучивания раствора. В итоге получается материал, наполненный ячейками. Такая структура наделяет газобетон особыми свойствами и качествами, которые мы рассмотрим ниже.

Виды материала и сфера применения

В зависимости от назначения, в соответствии с ГОСТ 25485-89, газобетон может быть:

• Теплоизоляционным, плотностью 300-400. Он обладает низким коэффициентом теплопроводности и используется исключительно в качестве материала для утепления, так как никаких нагрузок, помимо своего собственного веса, такие изделия выдержать не могут ввиду низкой плотности.
• Конструкционно-теплоизоляционным. Его плотность варьируется в пределах от 500 до 900. Он более прочный, используется для возведения стен зданий и перегородок. Данный вид газобетона наиболее распространен среди частных застройщиков.
• Конструкционный. Самый прочный вид. Плотность его – 1000-1200. Применяется для возведения зданий, высотой до 3-х этажей.

Однако при этом коэффициент теплопроводности значительно увеличивается, поэтому такой материал нуждается в дополнительном утеплении.

Рассмотрим при помощи таблицы зависимость прочности изделий и их теплопроводности.

Прочность и теплопроводность газобетона:

Вид газобетона	Марка прочности	Коэффициент теплопроводности
Теплоизоляционный	D300	0,09-0,11
D400	0,11-0,12
Конструкционно-теплоизоляционный	D500	0,12-0,13
D600	0,14-0,15
D700	0,18-0,21
D800	0,21-0,23
D900	0,23-0,26
Конструкционный	D1000	0,23-0,28
D1100	0,28-0,34
D1200	0,29-0,38

Раз уж мы заговорили о применении материала, стоило упомянуть о том, каким образом газобетон и бетон в целом, указывается в строительных проектах на чертежах. Штриховка газобетона на чертежах обозначается в виде пунктирных штрихов – линий, находящихся под наклоном.

Наглядно это показано на фото ниже.

Также, в зависимости от типа твердения, газобетон разделяют на автоклавный и неавтоклавный. Автоклавный газобетон (газобетон синтезного твердения) отличается тем, что завершительным этапом изготовления является обработка изделий в автоклаве под воздействием высокой температуры и давления.

Процесс выпуска материала происходит в достаточно короткие сроки. Неавтоклавный газобетон (газобетон гидратационного твердения) твердеет в естественных условиях. Иногда его немного подогревают в специальных машинах до невысокой температуры, с целью ускорения процесса. Достигает марочной прочности такой газобетон в течение 28 дней.

Он несколько уступает по характеристикам своему конкуренту-автоклаву. Это касается, в первую очередь, прочности, морозостойкости, теплопроводности и долговечности.

Сравнение газобетона синтезного и гидратационного твердения:

Наименование показателя	Значение для автоклавного газобетона	Значение для неавтоклавного газобетона
Теплопроводность изделий в сухом виде	От 0,09до 0,38	От 0,11 до 0,40
Морозостойкость, циклов	До 150	До 50
Усадка, мм/м2	0,3	0,5
Марка прочности	От В2,5	От В 1,5
Цвет изделия	белый	Серый
Долговечность, лет	До 200	До 50
Марка по плотности	300-1200	300-1200

В соответствии с типом кремнеземистого компонента, газобетонные блоки могут быть изготовлены на:

• Песке;
• Золе;
• Иных вторичных отходах промышленности.

В зависимости от типа вяжущего, газобетоны бывают:

• На цементном вяжущем;
• На шлаковом;
• На известковом;
• На зольном;
• На смешанном.

В изделиях при этом содержится 15-50% основного составляющего.

В соответствии с категорией точности, газобетонные изделия разделяют на:

• Блоки первой категории точности;
• Блоки второй категории точности;
• Блоки третьей категории точности.

Как штрихуется бетон — обозначение материала на чертажах

На схемах чертежей, обозначая материал изделия и конструкции, используют условные изображения, которые установлены ГОСТом 2.306—68. Штриховка бетона на чертеже необходима для того, чтобы уточнить какой материал применяют, в частности, для однотипных элементов конструкции. Помимо схематического рисунка, пишут пояснительную надпись. Выполняют документ с помощью карандаша тонкими линиями с разным наклоном, расстоянием и пересечением штрихов.

Что такое штриховка на плоскости?

Для легкого прочтения информации технического чертежа обозначают детали в сечениях. В них отображают, что именно находится в секущей плоскости изделия, чтобы элементы легко и просто различались и распознавались для всех областей строительства. Штриховка железобетона и его частей выполняется с наклонным пескогравийным пейзажем толщиной 0,3 мм. Для металлических материалов линии проводят на одинаковых расстояниях. Неармированный бетон на схеме обозначается как рисунок пескогравия. Зауженные места показывают зачерненными. Условное обозначение бетона на чертежах — это штрихи, которые выполнены прерывисто и под наклоном. Параллельные линии чертят одинакового вида и масштаба от 1 до 10 мм.

Для изображения такого материала на бумаге принято использовать пескогравийный пейзаж, наклоненный под некоторым углом.

ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения.

Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.

Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:

• можно дополнительно составить требуемое количество чертежей и указать пояснения для отдельных стройматериалов, которые не учитывались во время создания стандарта;
• с учетом ГОСТ обозначение бетона на чертежах может отсутствовать, если в этом нет необходимости, либо же обозначаться частично — для выделения определенного объекта.

Что представляет собой строительная документация

Строительная документация состоит из комплекса проектных, сметных, исполнительных и рабочих материалов, составленных на разных стадиях подготовительных работ. Перечислять их полностью нецелесообразно, достаточно усвоить — документов много, все они используются на разных стадиях подготовительных или строительных работ. Здесь имеются графические и текстовые материалы, отображающие архитектурные, инженерно-технические и дизайнерские особенности проекта. Текстовые материалы используются на стадии подготовки и обработки проекта

Рабочие чертежи занимают среди других документов важное место, так как именно по ним проходит процесс реализации проекта — укладки или сборки строительных конструкций

Для приведения большого количества документов в порядок создана СПДС (Система Проектной Документации для Строительства). Она устанавливает единые правила оформления и представления данных по имеющемуся проекту. Стандарты СПДС обеспечивают соответствие с другими системами документации (например, с Единой Системой Конструкторской Документации, ЕСКД). Это позволило объединить разрозненные требования и стандарты, исключить множество нормативных расхождений и противоречий.

Понятие, особенности и система источников информации

Штриховка – это знаковое условное обозначение строительных материалов. Чаще всего используется при работе с бетоном. Рисунок наносится карандашом и состоит из пересекающихся или находящихся на определенном расстоянии точек, линий, штрихов.

Схемы применяются в большинстве строительств. Однако существуют особенности:

• без необходимости штриховка может не создаваться вообще или создаваться частично для выделения отдельных объектов;
• при необходимости применяются дополнительные чертежи с пояснением для материалов, которые не предусмотрены стандартом.

В строительстве различают три системы обозначений по штриховке:

• ГОСТ 3455 — 59;
• ГОСТ 2.306 — 68;
• ГОСТ Р 21.1207-97.

Рассмотри детально каждый тип, который имеет свои особенности нанесения символов.

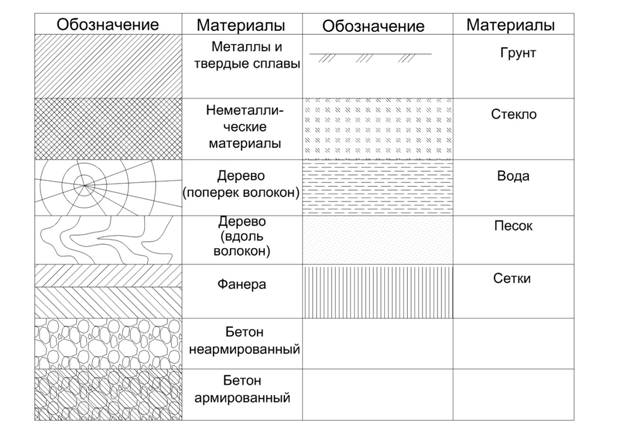

Стандарт ГОСТ 3455 — 59

Данный шаблон использовался с 1 января 1959 года по 1 января 1971 года. Общеизвестным его названием было «Чертежи в машиностроении. Штриховки в разрезах и сечениях». Система обозначений была таковой:

• металл – обозначение в виде косых штрихов между которыми одинаковый интервал;
• другие неметаллические предметы – пересекающиеся под прямым углом левонаклонные и правонаклонные линии;
• дерево: рисунок долевого разреза – изображение, схожее с текстурой лиственницы; рисунок поперечного разреза – изображение трещин, а также колец ствола дерева;
• неармированный бетон – схематический рисунок пескогравия;
• железобетон – изображение пескогравия, косые штрихи;
• кирпич – пересекающиеся пунктирные и сплошные линии под наклоном;
• стекло – три вида штрихов, между которыми находятся вертикальные и горизонтальные интервалы;
• жидкий раствор – обозначение штриховкой, которая наносится горизонтально с сужающимися интервалами;
• грунт – рисунок пескография, совмещенный с пересекающимися тремя горизонтальными и вертикальными линиями.

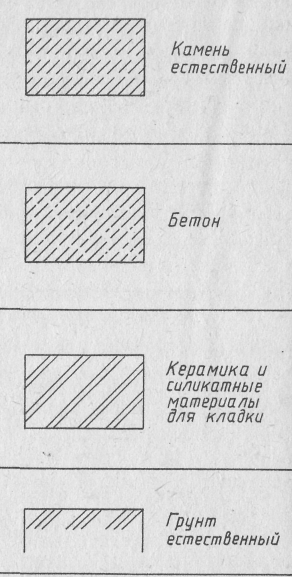

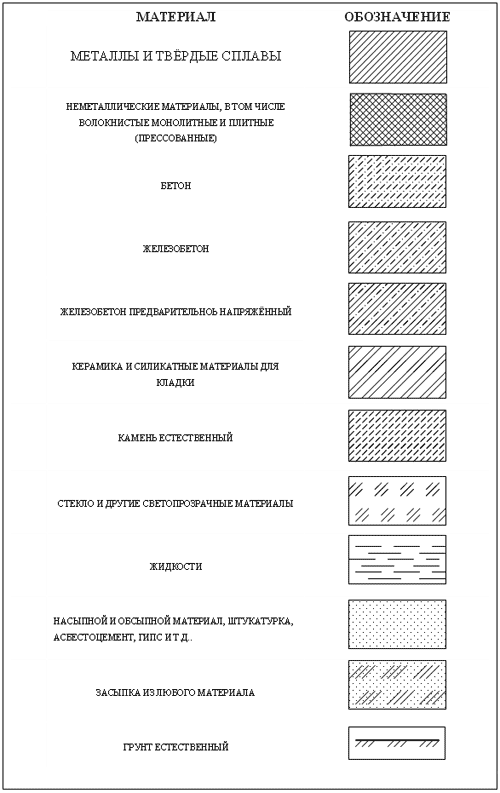

Стандарт ГОСТ 2.306 — 68

На смену отмененной в 1971 году системе символов был введен ГОСТ 2.306 — 68. Она отличается строгостью, отсутствием художественных эффектов. Нововведенные сечения состоят в следующем:

• дерево – дуги одинакового радиуса с интервалами;
• камень натурального происхождения – пунктирные линии под наклоном;
• керамика или силикат – две группы штрихов, которые разделяются широкими интервалами;
• бетон – пунктирные штрихи-линии под наклоном;
• грунт – три штриха объеденные в группу, разделенные просветами.

Кроме этого необходимыми требованиями этого стандарта являются:

1. при схожести штрихового рисунка разных материалов их следует подписывать пояснением;
2. данный стандарт не охватывает материал из железобетона – для него существует шаблон ГОСТ 21.107-78;
3. фасадные материалы изображаются не полностью, достаточно небольших участков по контуру.

С введением этого стандарта к схемам выставляются следующие правила нанесения:

• штриховку под наклоном наносят, как правило, под углом 45 градусов относительно основы;
• при совпадении косых линий с контурными или осевыми, для первых применяется угол 30 или 60 градусов;
• наклон линий, означающих один объект, должен быть одинаковым;
• предметы, площади которых на чертежах показаны с помощью узких сечений, штрихуются только на концах и небольшими участками по всей длине;
• обозначение очень узких деталей — закрашенные линии с небольшими промежутками между соседними плоскостями;
• сечение небольшой площади обозначается штриховкой подобно металлу или не штрихуются вовсе с определенными пометками;
• наклон косых линий штриховки смежных плоскостях должен быть разным;
• другие правила определенные данным стандартом.

Стандарты для застройщиков и производителей

До появления ГОСТа 2.306—68 действующими стандартами составления чертежей являлись ГОСТ 3455–59 и ГОСТ 11633–65, но, по сути, они были дубликатами друг друга. Источники нормативной документации для правильного оформления чертежей:

• Изображение чертежных шрифтов. — ГОСТ 3454–59.
• Прорисовка линий — ГОСТ 3456–59.
• Штриховка элементов различных конструкций в разрезах — ГОСТ 3455–59.
• Условные графические изображения строительных элементов и материалов — ГОСТ 2.306—68.
• Размеры на схеме чертежа — ГОСТ 3458–59.

Для правильного выполнения чертежа нужно пользоваться обозначениями, указанными в нормативной документации.

Следует отметить, что заштриховка бетона и бетонных соединений со стальной арматурой в специально разработанной системе проектирования чертежей на компьютере в программе AutoCAD имеет отличия с выполненными чертежами от руки. В них используют специальную заливку элементов с заполнением выбранной области по имеющемуся образцу.

Правила, предусмотренные основными требованиями стандартов, нужно обязательно соблюдать. Чтобы правильно наносить и понимать указанные размеры, нужно изучить условности, которые установлены ГОСТом 2.307—68. Стоит учитывать, что надписи с пояснениями на чертеж наносят, если используют различные виды бетона и конструкций из него (сборный, монолитный, предварительно напряженный и т. п.). На стройчертежах для бетонных элементов с однородной составляющей, панелей, блоков стен и элементов, которые не нуждаются в выявлении состава, обозначения не применяют.

ГОСТ Р21.1207-97

В стандарте, который мы описали выше, не расписаны правила обозначения элементов, которые выполнены из железобетона. Они вынесены в отдельный стандарт, который опубликован под номером Р21.1207-97. В настоящее время этим сборником правил пользуются чаще всего в процессе строительства автомагистралей. Однако правила обозначения железобетонных конструкций применимы и для любого другого строительства, например, частного или многоэтажного дома, коммерческого объекта, промышленного цеха.

В этом государственном стандарте описано, как правильно обозначать на чертежах асфальт и грунт. Кроме того в нем сказано, что при штриховке бетона, нужно пользоваться пунктирными линиями, размещенными под наклоном. Если следует отметить бетон, который укреплен стальной арматурой, то потребуется чередовать пунктирные линии со сплошными. При этом интервалы между ними должны быть одинаковыми.

Для того, чтобы показать участки, которые выполнены с помощью железобетона с напряженной арматурой (она имеет улучшенные сгибающие характеристики, поскольку дополнительно нагревается или растягивается в процессе производства), используют также линии под наклоном с одинаковым интервалом, но в этом случае требуется чередовать одну пунктирную с двумя сплошными.

Как обозначается на чертежах: особенности составления

Графически обозначают чертежные сечения для разного типа материалов, чтобы строитель понимал, из какого материала изготовили составную часть детали или изделия. По ГОСТу линии в чертежном официальном документе нужно наносить под углом 45 и 90° к оси и рамке всего чертежа. Штрихуют части сооружений и их деталей в одну сторону для конкретного изделия. Если линия штриховки совпадает с контуром, то меняют угол их выполнения — 30—60°. Фигуры сечения дают общее представление из чего выполнены элементы, поэтому дополнительно описывают сам материал. Полную характеристику прописывают в спецификациях под чертежом или ведомостях.

Правильный угол графического заполнения сечения материала должен быть равным 45 градусам относительно оси и рамки всего чертежа.

Помимо основных требований, стоит учитывать:

• Частоту линий основного элемента. Если она совпадает с другим, нужно давать дополнительное пояснение в зависимости от расположения.
• Для железобетонных частей конструкции существует отдельный вид проектной документации ГОСТ 21.107—78 «Условные изображения элементов зданий, сооружений».
• Линии наносят строго в левую или в правую сторону.
• Штриховка бетона производится от руки (кроме полос с прямым направлением).
• В клетку (изоляция) схематически изображают пересекающиеся сечения 2-х частей, которые нужно вычерчивать на расстоянии и делать эти линии разными.
• Применять строительную штриховку обязательно нужно для строительных и конструктивных чертежей зданий с реконструкциями или на этапе возведения.
• Разрезы узкой формы (от 2 до 4 мм) закрашивают частично, по краям в удобных местах для восприятия.
• Материал фасадной части изображают небольшими участками по контуру детали.

Маркировка бетона и изделий из него: учимся читать символы

В нашей статье мы приведем информацию о наиболее распространенных обозначениях, а также ряд советов по применению тех или иных материалов.

Для разных задач нужны разные растворы

Марка бетона – это основная характеристика конкретной готовой и приготавливаемой бетонной смеси, которая определяет количественное соотношение основных компонентов (цемент, песок, щебень и вода), а также область применения данного строительного материала.

Обозначение марок бетона

Дополнительными характеристиками, значение которых зависит от марки бетона и количества внесенных присадок являются: водонепроницаемость, морозостойкость и укладываемость.

Штриховка бетона по ГОСТам

Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Последние нововведения

В ГОСТ от 1973 года имелся значительный недостаток: в нем не было стандарта для описания железобетона. Этим и объясняется необходимость разработки ГОСТ Р 21.1207−97. В установленном шаблоне исправили этот недостаток и добавили необходимое обозначение.

Чаще всего такой стандарт применяют, если производятся дорожные работы. Помимо асфальта, а также иных стройматериалов, в этом шаблоне отдельное место отводится следующим моментам:

Главной задачей во время применения штриховки железобетона является необходимость показать при помощи чертежей конструкции сооружение, которое надо реализовать. Условные обозначения значительно помогают в выполнении этой задачи.

На сегодняшний день действующими считаются два основных установленных шаблона, оба ГОСТа используются в строительной сфере и машиностроении. Эти шаблоны дают возможность строителям максимально быстро определять требуемые стройматериалы во время сооружения различных конструкций.
