§4. Шрифт чертежный с наклоном, тип б (гост 2.304-81)

Размеры и надписи на чертежах наносятся от руки чертежным шрифтом с наклоном 75° к основанию строки (рис.4). Стандартный размер (номер) шрифта определяется высотой прописных букв и цифр (h в мм). Например, номера: 3,5; 5; 7; 10; 14 и так далее. Высота строчных букв – две трети от высоты прописных букв (точнее – 0,7h). Для шрифта №10 высота строчных букв 7 мм, для №7 – 5 мм, для №5 – 3,5 мм. Толщина обводки – одинакова и для прописных и для строчных букв: 0,1h.

Расстояние между буквами в слове – 0,2h. Между буквами, соседние линии которых не параллельны между собой, расстояние между ними следует сокращать на половину. Например: ГА, АТ. Минимальное расстояние между словами 0,6h, между строчками – 1,7h.

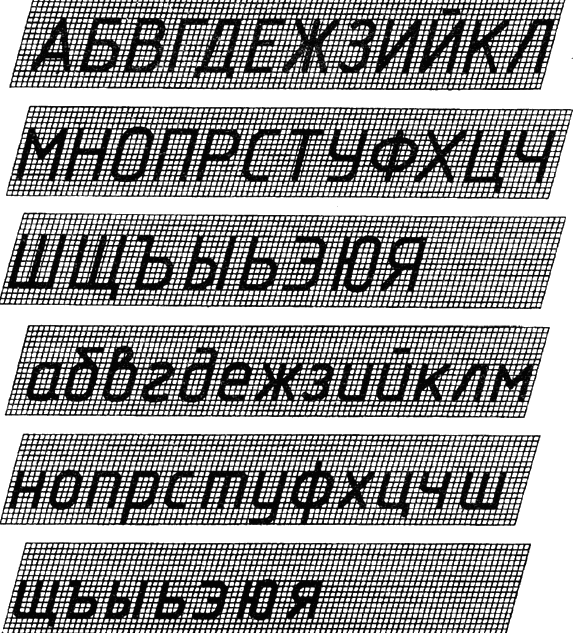

Рис.4

Таблица 3.

Ширина букв и цифр колеблется от 0,3h до 0,8h. В этом – одна из трудностей усвоения стандартного шрифта. Необходимо развивать глазомер. И по крайней мере помнить, что ширина любого знака не может быть равной или быть больше, чем номер шрифта.

Прописные буквы и цифры		Строчные буквы
Знаки	Ширина	Знаки	Ширина
1	0,3h	з с	0,4h
2 3 4 5 6 7 8 9 0 Г Е З С	0,5h
Б В Й К Л Н О П Р Т У Ц Ч Ь Э Я	0,6h	а б в г д е й к л н о п р у х ц ч ь	0,5h
А Д М Х Ы Ю	0,7h	м ы ю	0,6h
Ж Ф Ш Щ Ъ	0,8h	ж т ш щ ф	0,7h

При выполнении чертежей способность писать стандартным шрифтом – необходима. Для этого, как и в любом обучении, нужна сила воли и практика.

Правила нанесения размеров изучаются по мере прохождения отдельных разделов курса. Для выполнения первых индивидуальных заданий достаточно изучить приведенные ниже правила.

а). Общие правила нанесения размеров.

1. Для нанесения размеров на чертеже используются размерные числа, условные знаки, размерные и выносные линии.

2. Размерные и выносные линии обводятся стандартной сплошной тонкой линией (в 2-3 раза тоньше линии видимого контура).

3. Размеры следует задавать только от линий видимого контура (рис. 5).

Неверно!

Верно

Рис. 5

4. Число размеров на чертеже должно быть минимальным, но достаточным для однозначного задания предмета. Не допускается повторять размеры одного и того же элемента изделия.

б). Размерные линии и стрелки.

5. Длина размерной линии ограничивается стрелками, форма и размеры которых должны соответствовать рисунку 6. На выполняемом чертеже размеры стрелок должны быть примерно одинаковы.

6. Стрелки нельзя пересекать никакими линиями, кроме линий штриховки в разрезах и сечениях (рис. 7).

7. При недостатке места для стрелок из-за близко расположенных выносных линий эти линии допускается прерывать (рис. 7).

8. Если длина размерной линии недостаточна для размещения на ней стрелок, то ее продолжают за выносные, контурные, осевые линии и в этом случае стрелки наносят так, как показано на рис. 7.

Рис. 7

Рис. 6

2,5min

~20°

9. При недостатке места на размерных линиях, расположенных цепочкой, допускается заменять стрелки четко наносимыми точками или засечками под углом 45° к размерным линиям (рис. 8).

Рис. 8

или

.

10. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии – перпендикулярно к нему (рис.

9).

11. Выносные линии должны выходить за концы стрелок размерных линий на 1…5 мм (рис. 10).

12. Минимальное расстояние от контура изображения до ближайшей размерной линии 10 мм, а минимальное расстояние между параллельными размерными линиями – 7 мм (рис. 10).

7min

10min

1…5

Рис. 10

Рис. 9

Рис. 11

Неверно!

Верно

.

.

13. Нельзя пересекать размерные линии другими линиями, кроме осевых, центровых и контурных линий (рис. 11).

14. Не допускается использовать осевые, центровые, выносные линии и линии контура изображения предмета в качестве размерной линии. В то же время осевые, центровые и контурные линии могут выполнять роль выносных линий (рис. 12).

Рис. 13

.

.

.

Рис. 12

15. Размерные линии и числа предпочтительно выносить за пределы контура изображения (рис.

13).

.

.

.

.

.

16. Для симметричных предметов и их элементов допускается применение односторонних размерных линий, если для проведения второй выносной линии нет возможности. При этом, обрыв размерной линии должен происходить за осью симметрии или за волнистой линией обрыва не менее, чем за 10 мм. (рис. 14).

Ø

.

Ø

.

Рис. 14

в). Размерные числа.

17. Размерные числа на чертеже отображают действительные размеры изображенного предмета. Независимо от масштаба и точности выполнения изображения.

18. Линейные размеры задаются в миллиметрах без указания единицы измерения, угловые размеры – в градусах, минутах и се­кундах по типу: 45°10’50”.

19. Для размеров, отличных от линейных, применяют условные знаки: Ø – означает диаметр, R – радиус,  – квадрат, – уклон, – конусность, ° – градус. Примеры применения знаков показаны на рис. 15, 16, 17. Подробности об уклоне и конусности – в §7.

R5

R3

.

1:10

Ø12

R10

30°

16

Рис. 15

Рис. 16

13

.

1:5

.

Рис. 17

.

1:5

1:5

.

20. Размерные числа располагают над размерной линией или над полкой линии-выноски (рис.18).

21. По возможности размерные числа наносят ближе к середине размерной линии (рис.18).

22. Над параллельными размерными линиями размерные числа распола­гают в шахматном порядке (рис.19).

Рис. 19

Ø25

Ø30

Ø40

Рис. 18

20

16

40

30°

.

23. Если для размерного числа нет места над размерной линией, то число наносят, как показано на рис. 20. Если нет места для стрелок, то стрелки наносят согласно рис. 21.

Ø12

Ø12

Ø12

Ø12

Рис. 21

Рис. 20

24. Размеры фасок под углом 45° обозначаются комплексным числом типа 2×45°, где 2 – ширина фаски (рис. 22). Размеры фасок под другими углами задаются по общим правилам. На рис. 23 – один из возможных вариантов.

7

2х45°

.

Рис. 22

.

.

2х45°

30°

Рис. 23

.

2

60°

45°

2х45°

.

.

Ø10

Ø14

25. Следует отличать два понятия: “Фаска” под углом 45° и “Переход от одной поверхности к другой под заданным углом” (рис. 24).

Рис. 24

2х45°

4фаски

Ø8

3отв.

4отв. Ø3

26. Размеры нескольких одинаковых элементов изделия /отверстий или фасок/ обычно наносят один раз с указанием их количества (рис. 25).

Рис. 25
