Чертежи зданий и сооружений: Строительные чертежи

Состав проекта и какие чертежи входят в проект

30.07.2018

Создание проекта дома – важный этап строительства. Отсутствие проекта может привести к катастрофическим последствиям, а именно:

• неправильный расчет нагрузок здания;
• перерасход материалов;
• непредвиденные затраты;
• срыв сроков строительства.

Основные разделы проекта нового дома

Проектная документация – Это набор чертежей, являющихся одним из основных документов для строительства. К обязательным разделам такого комплекта относятся следующие разделы:

1. Конструктивный (КР) – в него включают чертежи конструкторских решений всех несущих конструкций, фундамента, а также особенности строительных систем и устройства полов. Здесь же отмечают количество и необходимые рабочие характеристики используемых строительных материалов;

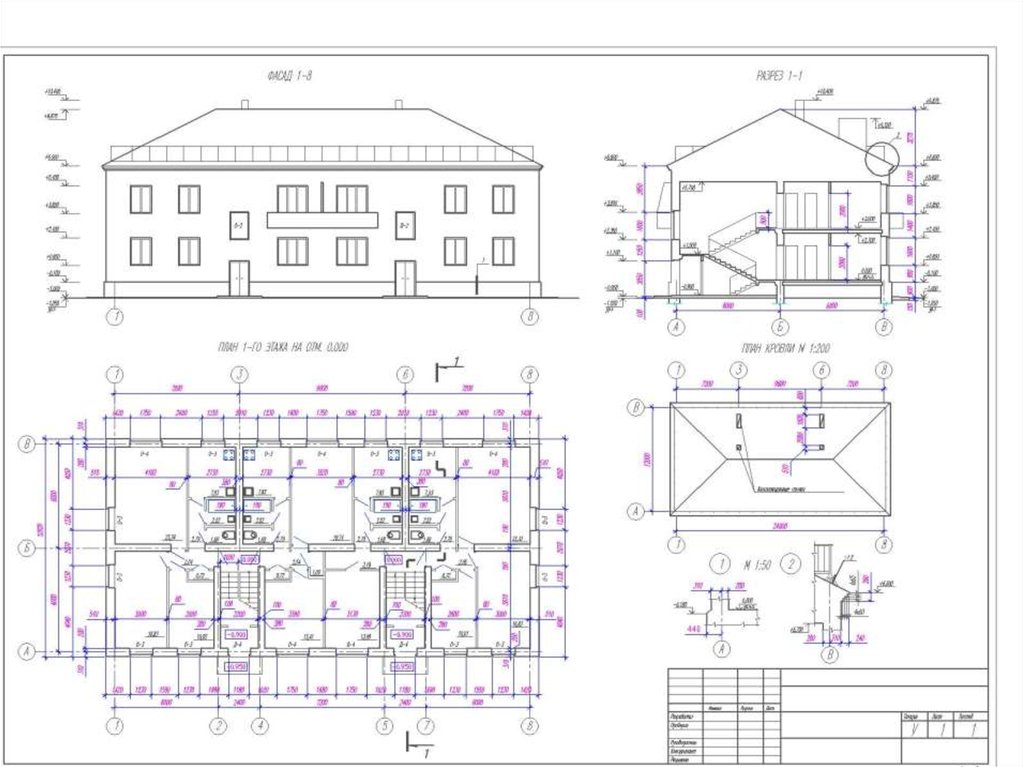

2. Архитектурный раздел (АР) содержит сведения об архитектурных элементах возводимого дома, разрезы, чертежи фасадных элементов.

В него также включают поэтажный план, схемы крыши, ведомость дверных и оконных проемов, а также общую информацию по строительству дома. Перечисленные документы всегда включают в комплект проекта дома, что регламентировано в действующих нормативных документах.

К дополнительным разделам проектной документации обычно относят чертежи систем водоснабжения, водоотведения, электрических и других коммуникаций. Для строительства небольших загородных домов часто используются эскизные проекты, которые не являются полным комплектом проектной документации здания. В них указываются поэтажные планы, чертежи фасадов, а также общие сведения. Лучше отдавать предпочтение проекту с полным архитектурным разделом, что связано с нюансами и конструктивными особенностями при строительстве любых сооружений, даже летних дачных домиков.

Проектная документация и ее состав

Архитектурно-строительные решения (АС)

Этот раздел документации представлен двумя разделами: архитектурные решения и конструктивные решения, АР и КР, соответственно. Все документы этого пункта оформляются в формате АЗ на бумажных носителях. Документ заверяется синей печатью и должен быть составлен в единственном экземпляре.

Рабочие чертежи марки АР (архитектурные решения)

Для данного раздела оформляется несколько пунктов:

• генеральный план;
• разбивочныйплан осей;
• пояснительная записка;
• оформление общих данных об объекте;
• маркировочный план;
• кладочные планы;
• все фасады возводимого сооружения с обязательным добавлением отметок высот;
• план кровли;
• при наличии – характеристики дымоходов, вентиляционных каналов;
• экспликации напольных покрытий;
• все разрезы проектируемого дома;
• характеристики оконных и дверных проемов;

Чертежи архитектурного раздела содержат информацию о расположении дверей, окон, вентиляционных шахт, печных и каминных дымоходов. Здесь также указываются параметры всех конструктивных узлов, толщина стеновых блоков и высоты этажей.

Рабочие чертежи марки КР

Информация этого раздела необходима для грамотного и успешного исполнения составленного проекта. Блок конструктивных решений содержит указанные данные:

• общие сведения о возводимом сооружении;
• схемы расположения основания или фундамента с указанием мест размещения, глубины заложения и точных размеров;
• данные при расчете материалов кладочного типа;
• подробная спецификация материалов;
• детальные эскизы и чертежи;
• схема перемычек и перекрытий;
• технические указания и размеры строительных конструкций.

В зависимости от варианта возводимого здания и типа конструктивных элементов, которые заложены в проект, будет составляться комплектация чертежных документов КР.

Дополнительные разделы

Отопление вентиляция, водоснабжение канализация, электрооборудование

Помимо обязательных разделов, проектная документация может содержать дополнительные пункты. Например, в некоторых случаях в основной документ может быть включен раздел обустройства инженерных коммуникаций.Он содержит следующую информацию:

1. схемы монтажа и подключения систем канализации, водоснабжения. Здесь указывается их тип – централизованные или индивидуальные, пояснение выбора, а также прикладываются поэтажные планы;
2. схема отопительной системы с обоснованием выбора в пользу индивидуального подключения или централизованного отопления и добавлением теплотехнического расчета;
3. проект системы электроснабжения с планами расположения электрической проводки, фурнитуры и дополнительного оборудования;
4. спецификации необходимых для строительства материалов, оборудования и других изделий.

Этот раздел обычно добавляется по желанию заказчика – в зависимости от сложности упомянутых инженерных систем. Для некоторых типовых проектов есть готовые разделы ИС, стоимость которых не включена в цену проектной документации АР и КР.

Архитектурный паспорт

Паспорт архитектурный при проектировании зданий не предусмотрен обязательным проектом в КР и АР. Его включение в проектную документацию оплачивается дополнительно. Наличие этого документы дает возможность более быстрого оформления разрешения на строительство, что связано с наличием в архитектурном паспорте комплекта документов, обязательных для предъявления в Комитет градостроительства и архитектуры или другие уполномоченные органы.

Допустимо ли внесение изменений в готовые проектные разделы?

Наличие готового проекта допускает внесение изменений. Но подобные дополнения требуют оценки рентабельности корректировки проектной документации. При изменении конструктива готовый расчет нужно будет также актуализировать, что может привести к удорожанию стоимости проекта строительных работ. В некоторых случаях более оптимальным вариантом является подготовка нового комплекта проектной документации.

Как рисовать здания – Художники и иллюстраторы

Автор: Художники и иллюстраторы | Ср, 10 февраля 2021 г.

---

Ссылка скопирована в буфер обмена

После нескольких советов о том, как рисовать здания? Кевин Скалли предлагает свои советы по созданию быстрых, проницательных городских зарисовок

Трущобы, Индонезия , акварель, тушь на бумаге

Не все здания наделены архитектурными достоинствами, но даже в самом скромном строении обычно есть что-то интересное . Я часто обнаруживаю, что здание, обычно не заслуживающее второго взгляда, может дать достаточно материала для удачного рисунка. Добавление цвета также может добавить нотку драмы и ощущение места.

Вы найдете гораздо большее разнообразие форм и стилей в зданиях, существующих в реальности, особенно в огромном разнообразии орнаментов, кирпичной кладки, окон, дверей, колонн и так далее. Добавьте к этому вывески магазинов, телевизионные антенны, заборы, уличную мебель и другие атрибуты, и возможности безграничны.

Рисование зданий: начало работы

Прежде чем приступить к рисованию, потратьте некоторое время на изучение предмета, прежде чем выбрать точку обзора. Самый интересный редко тот, который можно увидеть с ближайшей скамейки. Очень высокое здание, вероятно, лучше всего рассматривать с достаточно близкого расстояния, так что его высота может быть преувеличена, когда оно поднимается в небо в портретном формате, тогда как ряд домов с террасами естественно требует вытянутой ландшафтной планировки.

Рисунок, созданный на месте, часто имеет непосредственность, которую трудно воспроизвести в студии, и из-за нехватки времени он может содержать лишь минимальное количество деталей. Я подхожу к этим рисункам по-разному. Если он предназначен для репродуцирования, публикации или оформления, я могу начать рисовать на месте, а затем либо добавить цвет обратно в студию, либо даже использовать это как основу для более крупной и амбициозной работы. Это позволяет более внимательно относиться к выбору композиции, масштаба и цвета.

Я часто рисую здания и улицы просто для удовольствия, почти всегда в альбоме. Я считаю, что книга формата А4 является наиболее удобным размером, она не слишком большая и не слишком маленькая. Я использую прочные книги в твердом переплете, содержащие качественный картридж или бумагу для акварели.

Ратуша Ньюбери , акварель, тушь на бумаге

Изменение перспективы

Рисуя здания на месте, легко запутаться в том, что именно вы видите, но некоторые интересные результаты можно получить, искажая перспективу, а в некоторых случаях и вовсе отказаться от нее. Например, топография земли, на которой расположено здание, может быть искусно подсказана его расположением на странице.

Рассмотрим дома, расположенные на вершине холма — их можно нарисовать высоко в композиции, не обязательно прорисовывая какие-либо детали самого холма. И наоборот, не может быть сомнения в том, что ряд террасных домов, расположенных вдоль нижней части рисунка, с высоким деревом или возвышающимся над ними на переднем плане, находится на уровне земли. Такое использование контрастного размера сразу создает узнаваемое ощущение масштаба.

Рассмотрите детали

При наброске предмета, который содержит большое количество деталей, я стараюсь найти способ предложить это, а не усердно включать все, что вижу. Мне также нравится вводить контраст, добавляя участки деталей рядом с областями, где их немного, что позволяет зрителю заполнить недостающие фрагменты мысленным взором. Работа в малом масштабе означает, что можно удалить слишком много деталей, но можно создать больше драмы, увеличив размер изображения.

При столкновении со старыми зданиями, содержащими массу декоративных деталей, лучше всего сначала установить их структуру, отыскав повторяющиеся доминирующие элементы. Если вы не хотите рисовать все в мельчайших деталях — что может привести к довольно плоскому и скучному изображению — вы можете разработать своего рода стенографию для описания этого с помощью серии волнистых линий или повторяющихся фигур, которые сразу сообщат зрителю, к какому периоду архитектуры относится здание. происходит от.

Для рисования каждого кирпича и камня требуется большое мастерство, но есть более интересные и творческие альтернативы. Мне нравится экспериментировать с разными техниками, а не использовать один и тот же стиль для всего, что я создаю.

Coverack, Cornwall , маркеры и маркеры на непродуваемой бумаге

Инструменты для городского скетчинга

Материалы для рисования — это просто вопрос выбора. Возможно, вам понравится работать карандашом и акварелью, или вы можете предпочесть перо и смывку. В вашем распоряжении так много разных инструментов, но по скорости нанесения трудно превзойти маркеры. Они доступны как на спиртовой, так и на водной основе. Первый лучше всего использовать на специальной маркерной бумаге с защитой от растекания, а второй можно использовать на высококачественной бумаге для картриджей, бристольском картоне и, конечно же, акварельной бумаге.

Преимущество спиртовых маркеров в том, что они мгновенно высыхают. Однако они могут растворить рисунок графитным карандашом, поэтому вам придется заменить его подходящей тонкой ручкой, которая не размазывается. Многие превосходные рисунки были испорчены из-за использования ручки, которая кровоточит в тот момент, когда вы начинаете раскрашивать акварелью или маркерами. Две краски, которые определенно стоят на своем месте, — это индийская тушь и акриловая тушь.

У меня есть большой выбор маркеров, и если я делаю набросок, который потом нужно будет обработать в студии, я использую их для цветных заметок. У меня довольно хорошая память, когда дело доходит до цвета, но если между созданием эскиза и последующим решением сделать законченный рисунок прошло несколько недель, письменное примечание к моему эскизу, что «кремовая штукатурка на стенах», слишком расплывчато. Добавить правильный цвет маркерами или акварелью так же быстро, как и написать его описание.

Ye Olde Bell and Steelyard , акварель, карандаш на бумаге

В поисках вдохновения

В местах, которые мне незнакомы, особенно в зарубежных странах, народную архитектуру всегда интересно рисовать. Те здания, которые всегда были частью их окружения, обычно не привлекают местных жителей, но для творческого взгляда склады, лачуги, станции, киоски, кафе и бары могут быть золотой жилой, полной потенциального материала для рисования.

Даже дома абсурдное количество пригородных домов с электрическими воротами и камерами видеонаблюдения, а также беркуты на входных столбах могут быть использованы для создания привлекательного образа, хотя и явно насмешливого. Внезапное, поразительное появление дома в ряду террас, облицованного имитацией котсуолдского камня, заставит меня потянуться за ручкой. Большая часть архитектуры, которая была передовой, когда ее проектировали, теперь может выглядеть довольно непродуманно, поэтому можно сделать заявление о том, как вы сейчас относитесь к ней, нарисовав ее в довольно непочтительной или сатирической манере. Иногда достаточно нарисовать его рядом с образцом классической архитектуры, выдержавшим испытание временем. Понимание цели создания рисунка — важный способ установить связь с предметом и добиться лучших результатов.

Варьируйте свой подход

Я считаю, что рисование разных зданий часто требует разных подходов. Например, я бы автоматически выбрал свободную, колючую линию при рисовании ветхих зданий, тогда как ультрасовременный дом требует более четкого и четкого обращения.

Хотя естественно хотеть рисовать все, что вас интересует, я рассматриваю архитектуру как еще одну тему, которую можно добыть для возможного визуального материала, и я отношусь к ней почти так же, как к любому другому предмету рисования и живописи: возможности безграничны.

Офисный блок, Лондон , маркер, ручки и маркеры на бумаге

Подробнее:

• Как нарисовать здание с помощью фигур
• Зарисовки путешествий: Энн Десмет отвечает на ваши вопросы
• 5 лучших советов по созданию зарисовок для путешествий

Чтобы ежемесячно получать советы по искусству, вдохновение и демонстрации, узнайте, как подписаться на журнал Artists & Illustrators .

Подробное руководство: чертежи, используемые при проектировании зданий

1. План площадки:

План площадки – это аэрофотоснимок строительной площадки, на котором показано основное здание вместе с дополнительными постройками. Строительные строительные чертежи для улучшения строительства и определения объема строительных работ – это лишь некоторые из многих применений чертежа плана участка. Это также помогает идентифицировать топографию здания, например, дороги, тротуары и т. д.

2. План этажа:

Это более подробная версия плана помещения. 2D и 3D план этажа создаются независимо от того, будут ли они использоваться при строительстве дома, магазина или коммерческого проекта. Понимание пропорций и различных типов рассрочки среди приложений. Это помогает понять, как следует использовать ограниченное пространство комнаты.

3. Поперечное сечение:

Поперечные сечения позволяют архитектору идентифицировать различные компоненты здания с вертикальной точки зрения. Эта двухмерная иллюстрация отлично подходит для обзора видимых и скрытых компонентов здания. Поперечное сечение стены — это еще один тип поперечного сечения, который можно использовать для просмотра обеих сторон стены.

4. Фасад:

Фасады помогают архитектору определить фасад здания. Чертеж высоты для архитектуры облегчает информацию о направлении солнца и ветра по отношению к зданию. В них также указывается высота здания, а также внешняя и внутренняя разметка, включая размеры дверей и окон.

5. Ландшафт:

Ландшафтный план представляет собой вид с воздуха на всю территорию, на которой будет построено здание. Он включает в себя все указанные места для деревьев, парков, бассейнов, уличного освещения и других удобств. Ландшафтные планы чаще используются для изображения внешней красоты здания. Вы также можете включить пешеходные дорожки, дороги, парковки, тротуары и другие объекты.

6. Чертеж чистовой отделки:

Чертеж чистовой отделки и чертеж фасада тесно связаны между собой, поскольку оба они описывают мельчайшие элементы проекта. Вы можете включить узор пола, тип и форму подвесного потолка, цвет краски, штукатурку, текстуру и другие детали в различных типах отделки. Они необходимы для эстетической ценности конструкции.

7. Рисунок потолка в отражении:

Рисунок потолка в отражении показывает, как потолок должен выглядеть с земли. На отраженном плане потолка могут отображаться такие элементы, как эстетические особенности карниза, потолочные светильники, внешний вид видимой конструкции колонны.

8. Рабочий план:

Для подрядчиков проектировщики разрабатывают планы рабочих чертежей или строительные чертежи, чтобы помочь им определить объем проекта. Удобство изготовления строительных материалов по общему проекту – одно из преимуществ такого плана. Легенда на рабочих чертежах содержит информацию о различных компонентах.

9. Чертежи в разрезе:

Как следует из названия, на чертежах в разрезе показана конструкция в разрезе. Этот тип строительного чертежа помогает определить основные конструкции по отношению к другим конструкциям здания. Кроме того, чертежи в разрезе здания показывают типы материалов, которые будут использоваться для строительства.

10. Общее примечание:

В общем примечании чертежей нет. Он предлагает обширную информацию о здании. Это включает в себя необходимую информацию, такую ​​как подзаконные акты, коды, формы отображения, длину, тип конструкции, сокращения, легенды и другие важные данные.

11. Чертеж выемки:

Чертежи плана выемки необходимы для определения длины, глубины и ширины выемки для строительства. В нем объясняется объем раскопок, метод раскопок и удаление грязи. Для земляных работ используются стеновые шахты, рытье траншей, туннелирование и другие методы.

12. Исполнительные чертежи:

Исполнительные чертежи показывают сравнение готовой конструкции и оригинальной конструкции. Изменение происходит по мере того, как Подрядчики корректируют схему строительства и проект из-за непредвиденных обстоятельств. Исполнительные чертежи создаются либо во время, либо после завершения процесса строительства. Чтобы помочь вам в этом, вот контрольный список для различий между заводскими чертежами и чертежами в готовом виде

13. План линии:

Это однолинейные представления структуры помещения. Линии нарисованы точно так, как будут разные конфигурации помещений. Он включает в себя размеры комнаты, а также расположение и маркировку дверей. Линейный план — это схема, показывающая, как будет располагаться вся комната.

14. Рабочие чертежи:

Рабочие чертежи также являются своего рода руководством по строительству, в котором объясняется, как устанавливать, подгонять или изготавливать объект. Подрядчики и субподрядчики готовят рабочие чертежи большую часть времени. Эти проекты также могут быть подготовлены поставщиками, производителями и производителями. Оригинальный дизайн и технические характеристики объекта обеспечиваются рабочими чертежами. Чтобы помочь вам в этом, вот блог для MEP As Built Drawings



Узнайте больше о наших услугах по созданию рабочих чертежей и готовых чертежах , сообщите нам, как мы можем повысить ценность вашего проекта.

15. Установочные чертежи:

Существует множество различных типов установок, которые можно добавить к конструкции. Например, критически важными являются системы вентиляции, отопления и охлаждения. В результате план оказания помощи при всех типах установки может быть полезен для подрядчиков и строительной бригады. Эти виды чертежей особенно необходимы с точки зрения управления для самых сложных структур, таких как центры обработки данных и диспетчерские.

16. Чертежи расположения:

Чертежи общего вида также известны как чертежи расположения. Они предназначены для демонстрации общей композиции проекта. Чертеж местоположения будет включать спецификации всех частей и зданий, которые будут разработаны в рамках этого проекта. Вы можете включить в него фасады, проекции, альтернативные планы и разрезы.

17. План локации:

План локации охватывает большую территорию. Этот тип строительного эскиза облегчает архитекторам осмотр всего района, где будет построено здание.
