Утепление дома из газобетона снаружи: как правильно это сделать?

Утепление зданий и сооружений – свежая и актуальная тема, порождающая множество материалов и технологий выполнения данного процесса. Утепление стен из газобетона снаружи – операция, которая придаст зданию дополнительного тепла, уюта и комфорта.

На какой стадии строительства это целесообразно делать

Прежде чем ответить на вопрос, каким образом произвести утепление стен из газобетона снаружи, стоит ли утеплять здание, построенное из газобетонных блоков, необходимо разобраться в вопросе: что собой представляет такой материал, как газобетон. Итак, газобетон (или газобетонные блоки) – материал по форме сродни кирпичу, шлакоблоку, ракушнику, то есть, относящийся к категории ячеистых блоков. Изготовление газоблоков осуществляют из кварцевого песка, цемента, с добавлением газообразователей. Благодаря специальной технологии, в результате производства внутри строительного материала получается пористая структура, которая является плохим теплопроводником. Это же является главной положительной чертой (на ряду с выверенными формами и размерами), что делает данный строительный материал все более предпочтительным по сравнению, например, со шлакоблоком.

Технология, а также пропорции компонентов различных фирм-производителей могут отличаться друг от друга. Но сама физика процесса формовки и изготовления газобетонных блоков одна – смешивание, выкладка в формы компонентов, высыхание изделий, в процессе которого, под воздействием химических процессов, образовывается большое количество пор, отвечающих за теплопроводность строительного материала.

Итак, стоит отметить, что газобетонные блоки – материал, который характеризуется достаточно низкой теплопроводностью и при мягком климате здания не будут нуждаться в дополнительном утеплении стен. Но, если регион характеризуется суровыми зимами, а задача поставлена сократить расходы на отопление, утепление стен и фасадов газобетонных домов будет являться обязательным условием при сдаче жилья в эксплуатацию.

Когда необходимо утеплять стены из газобетонных блоков

На первый взгляд рядовому читателю может показаться совершено логичным производить изоляцию сразу после возведения стены здания или даже в процессе ее возведения. Однако, это большое заблуждение! Важно не изолировать газобетонные блоки от внешней среды сразу же после их распаковывания из заводской упаковки. Все дело в том, что после формировки и высыхания блоки формируют в пачки, упаковывая их полиэтиленовой пленкой. Таким образом, блоки сохраняют в себе достаточно высокую влажность, которая под воздействием отрицательных температур непременно будет разрушать материал, приводя в негодность постройку в целом.

Таким образом, утепление дома из газобетонных блоков можно проводить сразу лишь в том случае, если в процессе постройки проводились меры по защите конструкции и материалов от влаги. В противном случае необходима выдержка в течение 2-5 месяцев (в зависимости от климатических особенностей местности), а только после полного высыхания стен можно наносить изоляционный слой.

Чем утеплить стены дома из газобетона снаружи

В настоящее время все более распространенным материалом для отделки стен зданий и сооружений снаружи становится сайдинг, как относительно не дорогой, практичный и долговечный материал. Обшивка фасадов зданий сайдингом хороша также тем, что между его пластинами и основанием стен имеется зазор, который целесообразно заполнить утеплителем. Итак, чем произвести утепление стен газобетонного дома под сайдинг?

Зачастую специалисты рекомендуют использование следующих утеплителей для производства данных работ:

  • пеноплекс – плитный строительный материал толщиной от 3 до 5 см, который характеризуется высокими показателями теплоизоляции. Плиты пеноплекса имеют плотную структуру. Данный теплоизолятор является одним из самых популярных методов повышения теплоизоляционных свойств конструкций благодаря простоте монтажа и последующего обслуживания;
  • пенополиуретан – пенообразная смесь, которая наносится при помощи специального оборудования и, скрепляясь с поверхностью стены, образует изоляционный слой, достаточно надежно защищаемый конструкцию от холода и мороза. Составы пенополиуретана необходимо наносить специальными станками, имея при этом определенный опыт работ в данном направлении;
  • минеральная вата – еще один популярный изоляционный материал. Однако, специалисты не рекомендуют данный компонент для теплоизоляции стен снаружи. Важно помнить, что минвата легко впитывает в себя влагу. Поэтому, ее зачастую используют внутри помещений, изолируя с обоих сторон пленочными барьерами.

Утепление газобетона снаружи пенопластом

Пенопласт или пенополистерол – один из наиболее распространенных и недорогих материалов для проведения теплоизоляции зданий, в том числе и построенных из газобетонных блоков. Почему пенопласт необходимо закреплять именно снаружи здания? Ответ кроется в образовании точки росы, как плоскости с перепадом температур. Именно стремление переместить точку росы на внешнюю поверхность изоляционного материала обуславливает использование пенопласта для проведения теплоизоляционных работ снаружи помещений.

Сам процесс обустройства теплоизоляции из пенополистерола осуществляется в три этапа. Первое – это подготовка поверхности. Стены из газобетонных блоков отличаются правильностью форм, они гладкие и ровные. Все, что нужно для подготовки подобных поверхностей, это заделка клеями и смесями трещин, сколов, др. После того, как поверхности оштукатурены и просушены, стены обрабатывают грунтовкой. И только когда грунтовка высохнет, можно приступать к монтажу пеноплексовых панелей. Плиты пенопласта укладываются по площади стены при помощи клея на цементной основе, а для контроля – в нескольких местах закрепляется тарельчатыми дюбелями (зонтиками). Заключительным этапом производства работ будет монтаж непосредственно самих полос сайдинга.

Утепление дома из газобетона экструдированным пенополистиролом

Экструдированный пенополистирол – материал сродни обычным пенопластовым листам. Однако, благодаря английским технологиям при производстве, его теплопроводность стремится к нулю. Таким образом, экструдированный пенополистирол – практически идеальный материал для теплоизоляции зданий и сооружений снаружи.

Негативным моментом в работе с данным материалом является его малая адгезия и шероховатость, что крайне негативно сказывается на работе клеящих смесей. Поэтому, при монтаже плит экструдированного пенополистирола мастера дополнительно наносят на его поверхности насечки или затирают листы, чтобы придать поверхности шероховатости и обеспечить более качественный контакт материала со стеной.

Как утеплить стены из газобетона своими руками

Итак, стоит напомнить, что стены дома, построенного из газобетонных блоков, можно утеплить различными способами. Однако, зачастую специалисты прибегают к методам и способам, которые можно сделать самостоятельно, своими руками, без привлечения специализированных организаций. Для этих целей можно использовать любой плитовой материал, который и имеет прекрасные теплонепроницаемые характеристики, и монтируется без особого труда и без использования дополнительного узкоспециализированного инструмента. Итак, утепление стен из газобетона своими руками будет означать для владельца дома следующую последовательность действий:

  1. Выгонка стен из описанного материала в полном объеме, то есть, окончание возведения коробки будущего дома.
  2. Выдержка в течение 2-5 месяцев для просушки и удаления излишней влаги из газобетонных блоков.
  3. Проведение работ по теплоизоляции здания снаружи. Для этого потребуется непосредственно сам материал, клеящие составы, контрольные дюбеля-зонтики и традиционный ручной строительный инструмент для сверления, монтажа плит, замешивания клеящего раствора, других производственных процессов.

Таким образом, видно, что все работы по обустройству теплоизоляционного слоя постройки можно выполнить самостоятельно, не прибегая к услугам специализированных организаций. Придерживаясь основных требований при производстве данных работ, соблюдая технологию монтажа, здание, непременно, получит дополнительный термо слой, что, в сочетании с отопительной системой, придаст комнатам внутри комфорта и уюта.

17.02.2016

Как правильно утеплить дом из газобетонных блоков?

Из этой статьи вы узнаете:

  • Когда стоит начать утепление дома из газобетона
  • Какой материал большего всего подойдёт для дома из газоблока
  • Как утеплить дом из газобетонных блоков самостоятельно
  • Частые ошибки при утеплении дома, которые можно избежать

Введение

Газобетон – сравнительно молодой материал, который за короткий срок смог добраться до уровня таких строительных мастодонтов, как кирпич и дерево. Не менее трети всех индивидуальных построек сегодня – это постройки именно из этого материала.

Но, выбирая газоблок, стоит учитывать, что дом из него нужно обязательно утеплять снаружи или внутри, а иначе могут случиться неприятности. Хотите узнать, как их избежать и сделать всё правильно своими руками? Уделите этой статье 15 минут вашего времени, ведь делать теплоизоляцию не так уж и сложно!

Когда утеплять дом из газобетонных блоков?

Часто встречаем такое убеждение: «Утеплять надо сразу. Чего ждать?». А ждать стоит! Причина тому проста. Сразу после создания блоков и их просушки завод упаковывает их в промышленную упаковку. Из-за этого газоблок часто содержит большое количество влаги. При низких и высоких температурах она может деформировать материал. В результате ваше строение будет повреждено.

Когда тогда покрывать стены теплоизоляционным слоем? После полного высыхания! Обычно на этот процесс уходит от 2 до 5 месяцев. Всё зависит от характеристик местного климата.

Сразу утеплять дом можно только в том случае, если одновременно с постройкой осуществлять и защиту материалов, и всей конструкции в целом от влаги.

Как выбрать утеплить для газобетонного дома?

Тут стоит остановиться на сразу нескольких пунктах.

Во-первых, выбранный вами утеплитель должен пропускать водяной пар наружу. Это нужно, чтобы газобетон без проблем регулировал влажность в помещении.

Во-вторых, у утеплителя паропроницаемость должна быть выше, чем у газоблока.

В-третьих, важно правильно сочетать утеплитель между собой. Каждый последующий утеплитель должен быть выше по паропроницаемости, чем предыдущий. Если же выбранный материал плохо пропускает воздух наружу, то за ним нужно сделать вентилируемый зазор.

Если все три пункта выполнены, то точка росы сместится за пределы стен. Если кладка ничем не будет защищена, то влага внутри при минусовой температуре начнёт замерзать, приводя к серьёзным теплопотерям. После нескольких циклов заморозки и оттаивания поверхностный слой газоблока может начать разрушаться.

«Точка росы – плоскость в толще стены, где, благодаря разнице внешней и внутренней температур, происходит конденсация водяного пара в росу. При грамотной организации наружного утепления точка росы смещается наружу и не может навредить стенам»

Но верно подобранный утеплитель – это лишь треть пути, не менее важно сделать качественную кладку стен. Если швы между блоками будут толстыми, то даже отменно проведенное утепление не даст желаемого эффекта. На сегодняшний день ценятся клеевые швы с толщиной 1,5-2 мм.

Стоит ли утеплять дом изнутри?

Утеплить дом изнутри, конечно, можно, но тут стоит учесть следующие моменты:

  • Вам придется жертвовать квадратными метрами
  • Вам будет нужна дополнительная вентиляция
  • Точка росы переместится вовнутрь помещения, повышая тем самым влажность и увеливая шансы на появление грибка

Если это для вас критично, то внутренне утепление точно не для вас.

Какой материал для утепления выбрать?

Для наружного утепления часто выбирают такие материалы, как минеральная вата, пенопласт, пенополиуретан и пеноплекс (экструдированный пенополистирол).

Для последнего, так называемого, финишного слоя подходят:

  • Вагонка или сайдинг
  • Лицевой кирпич или декоративный камень
  • Штукатурка
  • Затирка швов с дальнейшим нанесением паропроницаемой краски

Теперь разберём все материалы подробней. Для наружной отделки стен чаще всего отдают предпочтение сайдингу. Для этого есть несколько причин. Он прочный, проверенный и…дешёвый! Именно поэтому его выбирают и заказчики, и строители. К тому же сайдинг ценится за свои формы. Они позволяют ему заполнить пустоту между основанием стены и пластинами материала утепляющим элементом.

В выборе утеплителя эксперты рекомендуют присмотреться к пенополиуретану, пеноплексу и минеральной вате.

  • Пенополиуретан – пенообразное вещество, которое по своим качественным показателям превосходит многие аналоги. Оно намертво скрепляется с поверхностью стены и за счёт своей пористости образует качественную изоляцию от холода. Для нанесения смеси понадобится специальное оборудование и хотя бы небольшой опыт.
  • Пеноплекс – плотная шероховастая плита толщиной 3–5 см с высокими теплоизоляционными свойствами. Для этого материала опыт не нужен, он прост в установке и в дальнейшей эксплуатации. Именно за счёт этого пеноплекс стал одним из самых популярных утеплителей в народе.
  • Минеральная вата – это теплоизолятор с большой историей, но имеющий небольшой минус. Он легко впитывает влагу. Именно поэтому его используют в миксе с пленочными барьерами внутри помещений
  • Пенопласт. Этот материал имеет кучу плюсов, таких как лёгкость в монтаже, отсутствие нагрузки на постройку, очень низкую стоимость. Но есть одно большое «но»! Паронипроницаемость этого материала равна нулю. Он не пропускает пар совсем. А, как мы уже говорили выше, показатель паропронимацаемости должен от слоя к слою только увеличиваться. Выкрутиться из этой ситуации, конечно, можно, если очень сильно хочется его использовать. Для этого необходимо сделать деревянный одноуровневый каркас и оставить зазор для вентиляции.

Как утеплить дом своими руками с помощью пенополиуретана?

3 инструкции к действию на выбор:

  • Навесной фасад. Создаётся специальная деревянная или металлическая каркасная конструкция, шаг которой равен ширине теплоизоляционного материала. Пенополиуретан укладывается в ячейки каркаса, сверху монтируется декоративный слой.
  • Мокрый фасад. Поверхность газоблока зачищается. Пенополиуретан крепится на клей и фиксируются дюбелями. После этого стена оштукатуривается в 2 слоя по армирующей сетке.
  • Мокрый фасад с усилением. Если вы выбрали кирпич или природный камень, то для фиксации утеплителя нужно использовать крюки. Затем поверхность усилить сеткой и оштукатурить. Как только штукатурка подсохнет, делается облицовка. Благодаря такому варианту обойтись без усиления стен и фундамента. Это самый предпочтительный способ в строительстве.

Как утеплить самим пеноплексом?

Всё делается в несколько этапов:

  1. Выровняйте стены фасада, сделайте заделку трещин, обработайте грунтовкой.
  2. Наклейте пеноплекс на клей с последующим креплением дюбелями.
  3. Наклейте армированную сетку для финишной отделки.
  4. «Зафинишируйте» отделку фасадной штукатуркой.

Если фасад вы делаете сайдингом или ПВХ панелями, то не забудьте установить вертикальные направляющие. Дополнительно пароизоляцией при этом укрывать ничего не надо, так как материал итак будет под защитой винилового сайдинга.

Преимущество утепления пеноплексом – его можно установить самостоятельно, даже в две руки.

Как утеплить минеральной ватой самостоятельно?

  1. Подготовьте фасад. Для этого очистите стены и выровняйте их с помощью цементного раствора. После этого загрунтуйте поверхность, и при необходимости выровняйте паропроницаемой штукатуркой.
  2. Перейдите к монтажу каркаса. Для этого направляющие каркасной конструкции закрепите с учетом размера используемого материала (рулона или прямоугольных матов). Каркас поможет образовать вентзазор, которого будет достаточно для циркуляции воздуха вдоль стены и отвода пара.
  3. Далее вопрос стоит за креплением минваты клеем, который надо наносить на плитный материал. Дополнительную фиксацию обеспечивают пластиковые дюбеля-зонтики.
  4. Подготовьте всё к отделке. Для этого укрепите слой минеральной ваты сеткой и клеем.
  5. Последний этап. Покройте стены грунтовкой и оштукатурьте. Или покройте шпатевкой и покрасьте. Важно! Не используйте при отделке акриловую штукатурку с влагонепроницаемыми свойствами. Она будет причиной образования конденсата.

Инструкция по утеплению пенопластом

  1. Подготовьте фасад. Если вы приобрели блоки неавтоклавного твердения, то потребуется выравнивание поверхности. Если блоки автоклавные, как у нас, то поверхность надо зачистить и загрунтовать.
  2. Закрепите направляющие каркасной системы на фасаде.
  3. Разместите пенопласт в промежутках между элементами каркаса, не забывая закреплять всё монтажной пеной или клеем.
  4. Перейдите к фиксации плит. Обшивку из пенопласта дополнительно укрепите пластиковыми дюбелями (металлические использовать нельзя, так как они создают мостики холода).
  5. Далее на слой пенопласта нанесите грунтовку, сверху закрепите стекловолоконной сеткой и наносите армирующий клей. Как только клей высохнет, выполните отделку декоративной или теплой штукатуркой.

Заключение

Неправильная теплоизоляция не только не даст ожидаемого эффекта, но и повлечёт за собой плачевные последствия: от эффекта «термоса» до появления грибка в доме. Именно поэтому нужно изначально выбрать правильный утеплитель!

Утепление дома из газобетона: способы, материалы, порядок проведения работ

  1. Как узнать, требуется ли утепление
    1. Методы утепления
  2. Чем утеплить дом из газобетона
  3. Утепление минватой
  4. Преимущества и недостатки утепления дома из газобетона минеральной ватой
  5. Утепление пенополистиролом
    1. Утепление дома из газобетона под сайдинг
  6. Утепление стен из газобетона фасадными панелями
  7. Заключение

Газобетон, применяемый при производстве блоков для строительства домов, отличается высокими теплоизоляционными свойствами. Однако, в сложных погодных условиях, дополнительное утепление окажется не лишним.

Как узнать, требуется ли утепление?

  • Если используемый газобетон имеет плотность D500, толщина стенок дома не превышает 300 мм, утепление проводить необходимо.
  • В качестве клея для газобетонных блоков был использован цементный раствор. Этот материал не обладает нужными свойствами теплоизоляции.

Выполняют манипуляции сначала во внутренней части дома, только потом выполняют утепление дома из газобетона снаружи. От толщины слоя утеплителя зависит комфортная температура в помещении. Оптимальный изоляционный слой – 10 см.

Методы утепления:

  • Внутреннее размещение утеплителя может уменьшить полезную жилплощадь хоть на немного. В процессе обязательно предусматривают систему вентиляции. В противном случае на стенах может появиться плесень, а между слоями утеплителя – развиться грибок.
  • Утепление дома из газобетона с внешней стороны проводится чаще. Жители отмечают хорошие тепло- и звукоизоляционные качества утеплителя. Слой изоляции защищает стену дома от разрушительного действия влаги.

Чем утеплить дом из газобетона?


Самыми популярными вариантами утеплителя являются:

  • Минеральная вата.
  • Пенополистирол.

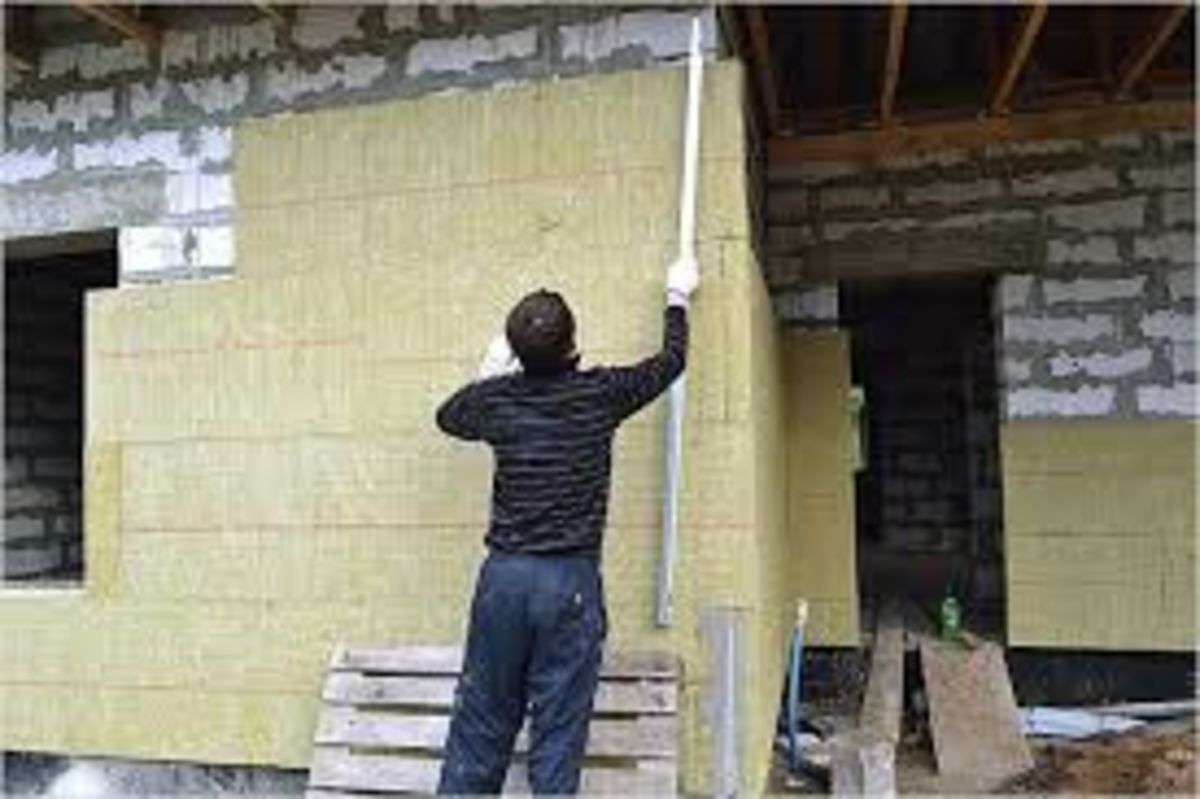

Утепление минватой

Материал прочный, отличается высокой паропроходимостью. Использование минеральной ваты в качестве утеплителя обеспечит комфортную температуру и баланс влажности в помещении.

Срок эксплуатации материала составляет 70 лет. Минеральная вата более практична, по сравнению с пенополистиролом. Выпускается в виде плит и рулонов. Плиты размером 50х100 см считаются наиболее удобными в монтаже.

Порядок выполнения работ:

  • Внешние стены очищают от грязи и пыли при помощи щетки и металлической губки.
  • Утеплитель приклеивают с использованием специального клея.
  • Материал дополнительно фиксируют пластиковыми дюбелями.
  • После высыхания к стене прикрепляется стекловолоконная сетка, которая защитит строение от трещин на штукатурке и краске.
  • Поверх сетки наносят еще один слой клея.
  • После полного высыхания клея выполняют оштукатуривание стены.

Преимущества и недостатки утепления дома из газобетона минеральной ватой

Плюсы:

  • Помещение быстро прогревается.
  • Медленно остывает.
  • На плоскости наружных стен не скапливается конденсат.

Минусы:

  • Высокая стоимость изоляционного материала.

Утепление пенополистиролом

Экономичный изоляционный материал. Может использоваться только снаружи зданий. Различают пенополистирол двух типов – пеноплексовый и пенопластовый.

Стоимость пенополистирола гораздо ниже цены минеральной ваты. Этот материал не пропускает пар и влагу. Газобетонным домам с пенопластовым утеплителем обязательно добавляют дополнительные вентиляционные отверстия.

Прикрепляется пенополистирол к стене при помощи клея, после чего дополнительно закрепляют пластиковыми дюбелями. Оштукатуривание и покраску стен проводят после полного высыхания слоя клея.

Порядок выполнения работ:

  • Стены дома очищают от зазоров, пыли и грязи.
  • Трещины заштукатуривают.
  • Поверхность стен грунтуют.
  • После полного высыхания слоя грунтовки приклеивают утеплитель.
  • Сверху изоляционный слой дополнительно прикрепляют дюбелями.
  • В конце проводят отделку при помощи штукатурки или сайдинга.

Утепление дома из газобетона под сайдинг

Этот вид отделки может выполняться как минеральной ватой, так и пенополистирольными плитами. Сайдинг является дополнительным утепляющим слоем. Преимущества проведения такого вида отделки:

  • Улучшение звукоизоляции стен.
  • Снижение расходов на отопление помещения.
  • Простота в уходе.
  • Эстетическая привлекательность.
  • Продолжительный период службы материала и отсутствие деформаций при точном соблюдении правил монтажа.
  • Доступная стоимость материалов.
  • Конструкция обладает небольшой массой, потому нагрузка на фасад здания минимальная.
  • Сайдинг отличается негорючими свойствами, стоек к атмосферным воздействиям, выгоранию.
  • Можно устанавливать на зданиях любой конфигурации.

Утепление стен из газобетона фасадными панелями

Отличный вариант для утепления стен – применение фасадных термопанелей из жесткого полиуретана, оформленных клинкерной плиткой.

Они применяются при устройстве вентилируемых фасадов – таким образом, стены дома оказываются защищены от внешних воздействий и от ветров, но не образуют лишнего барьера и сохраняют нужную паропроницаемость всей стены. Принцип «изнутри – наружу» при применении этих фасадных панелей соблюдается полностью.

При практическом отсутствии видимых минусов, они обладают сразу целым рядом положительных качеств:

  • Образуют надежную защиту от ветра
  • Обладают минимальной теплопроводностью в 0. 021 Вт/(м*Л)
  • Полностью безвредны для человека, животных и окружающей среды
  • Панели из жесткого полиуретана служат от 20 до 40 лет
  • Усилены металлическим профилем для надежности
  • Общий вес конструкции снижен на 30% по сравнению с аналогами

Заключение

Газобетон – отличный материал для строительства зданий и сооружений. Дома из него получаются теплые, надежные. Однако для улучшения энергосберегающих качеств любое здание нужно утеплять.

Оптимальным изоляционным материалом признана минеральная вата. Хорошими свойствами обладает и пенополистирол. Соблюдение технологии утепления обеспечит комфортную температуру в доме и увеличит срок службы сооружения на много лет.

Утепление дома из газобетона снаружи и изнутри своими руками

Газобетонные блоки отличаются высокими теплоизоляционными свойствами.

Газобетон – это разновидность ячеистого пеноблока, в состав которого входят цемент, песок, различные промышленные отходы (зола и шлаки) и пенообразующий агент (алюминиевые пасты и пудра). Все реагенты смешиваются с водой и помещаются в специальную форму. Там происходит реакция алюминия с водой, в результате чего образуется водород, который равномерно распределяется по всему объему материала.

Часто можно услышать от производителей современных строительных материалов, что газобетонные блоки, благодаря пористой структуре, отличаются высокими теплоизоляционными свойствами. Именно потому здания, сделанные на основе данного конструкционного материала, не нуждаются ни в каких аккумулирующих тепло слоях. Однако те, кто столкнулся с этим товаром на практике, утверждает, что утепление дома из газобетона снаружи и внутри просто необходимо.

Особенности газобетона как строительного материала

Газобетонные блоки состоят из экологически чистых материалов.

Газобетон состоит из экологически чистых материалов, потому никакого вредного воздействия на организм человека он не оказывает. Он отличается простотой монтажа и доступной ценой. Однако этот материал характеризуется рядом недостатков, которые также необходимо учитывать не только при строительстве дома, но и при его утеплении.

Характеристика газобетона:

  1. данным материал не отличается прочностью и стойкостью к механическим нагрузкам, из него не строятся здания высотой более чем в три этажа. В противном случае каркас здания усиливается железными поясами. Они являются источников мостиков холода, которые ухудшают теплоизоляционные свойства здания. В таком случае утепление стен из газобетона необходимо;
  2. пористость не только уменьшает теплопроводность стен, но и увеличивает их водопоглощение. Так, газобетон, находясь долгое время без надлежащей защиты, то есть если на него свободно попадает дождь и снег, может впитывать в себя до 35% влаги от общего объема материала. Поэтому, когда проводится утепление стен из этого стройматериала, наличие гидроизоляционного слоя обязательно. Необходима также максимальная защита фасада дома различными штукатурками и покрывными материалами по той же причине;
  3. при утеплении стен из газобетона не приемлемо использование различных дюбелей и саморезов. Только специальные химические анкера. Малейшие сколы и трещины в кладке из газоблоков могут привести к разрушению всей конструкции;
  4. данный продукт имеет ровную и гладкую поверхность, потому его уложить в красивую и прочную кладку очень просто. Но для этого необходима высокая квалификация мастера. Ведь только слой специального клея для газоблоков, толщиной в 3 мм, не образует мостиков холода. В противном случае стены будут промерзать. По этой причине утепление фасада дома или его стен изнутри просто необходимо.

Когда можно утеплять стену из газобетона с наружной стороны здания?

Новое возведенной здания из газоблоков специалисты не рекомендуют утеплять.

Неопытные строители и ремонтники сразу же после возведения здания из газоблоков стараются защитить его от влаги. Однако делать это не рекомендуется. Объяснение простое: газобетон на заводе упаковывается в специальную упаковку, которая сохраняет его влажность на должном уровне.

Когда начинаются строительные работы, газобетон имеет такую же влажность, как и в момент выпуска. Если возведение здания проходит без укрывки, которая способна защитить материала от влаги, то блоги впитывают в себя воду.

Поспешное утепление фасада здания оштукатуриванием поверхности, создает на поверхности стены слой с низкой паропроницаемостью. В зимнее время, когда включается отопление в доме, влага начинает двигаться в сторону с меньшим парциальным давлением водяного пара, то есть из помещения на улицу.

Пройдя сквозь стену и утеплительный слой, она наталкивается на паронепроницаемую штукатурку и конденсируется на его внутренней поверхности. Как результат – утеплитель и стена становятся влажными, стена – промерзает, утеплитель – начинает гнить.

Утепление фасада дома из газоблоков можно проводить сразу после возведения конструкции только тогда, когда во время строительства принимались меры по защите конструкционного материала от влаги. В противном случае дом консервируется на 2-5 месяцев (обеспечивается отвод воды от всех горизонтальных поверхностей, стены укрываются влагонепроницаемой пленкой) и утепление проводиться только после высыхания стен.

Как лучше утеплять стены из газобетона – изнутри или снаружи?

Если планируется проводить утепление газобетонной кладки изнутри, то:

  1. владелец дома должен быть готовым к частой замене утеплительного слоя, поскольку есть большая вероятность образования конденсата на поверхности кладки и утеплителя, так как точка росы сместиться в толщу стены;
  2. необходим гидроизоляционный слой и вентилируемая прослойка. Первый будет защищать утеплитель от влаги, вторая – удалять конденсат и поддерживать приятный микроклимат в помещении. Все это значительно сокращает полезное пространство комнат.

Технология утепления дома из газобетонных блоков пенополиуретаном.

Однако термоизоляция стен из газобетона изнутри дома имеет одно, неоспоримое преимущество. Это простота возведения. В таком случае не нужно прибегать в помощи высотных монтажников, даже если здание многоэтажное.

Наружное утепление стен значительно продливает срок эксплуатации дома, способствует выводу влажного воздуха из толщины стен, облагораживает фасад здания, экономит полезное пространство комнат. Однако с технической точки зрения организовать утепление снаружи дома сложнее, чем внутри его.

Правильное утепление фасада дома из газобетонных блоков

Стоит помнить, что у газобетона большая паропроницаемость, поэтому пенопласт и другие паронепроницаемые материалы в качестве утеплителя сюда не подходят. Ведь они могут нарушить газообмен между помещением и окружающей средой. Влага будет конденсироваться на границе стена-утеплитель и приведет к увлажнению первой. Газобетон от переизбытка влаги начнет гнить и покрываться плесенью. Оптимальный вариант для утепления стен дома из газобетона – пенополиуретан, однако он стоит немного дороже, по сравнению с пенопластом.

Техника обустройства термоизоляционного слоя на стене из газобетона

Основным материалом здесь выступает минеральная вата. На начальном этапе стену очищают от пыли и мусора, грунтуют. Если стена имеет значительные неровности, они заделываются штукатурной смесью или кусочками термоизоляции.

Основные этапы процесса:

  1. выбирают минеральную вату в виде матов. Это не позволит утеплителю осесть под своей тяжестью. На подготовленную стену минеральную вату прикрепляют при помощи специальных клеящих смесей, но не дюбелей;
  2. далее следует армирующий слой из стекловолокна, которое не распадается под действие щелочной среды штукатурки. Она также монтируется при помощи силикатного клея;
  3. финишный слой – штукатурка и декорирующее окрашивание.

Важно! Особое внимание при утеплении уделяют участкам возле окон и дверных проемов. Утеплитель там закрепляют при помощи специальных уголков или дополнительным слоем армирующей сетки.

Утепление дома из газобетона: пошаговая инструкция




Газобетон – достаточно теплый материал. Его теплотехнические показатели примерно в три раза лучше, чем у пустотелого керамического кирпича. По расчетам стена из ячеистого бетона требуется в три раза тоньше кирпичной, но на практике такая конструкция часто нуждается в дополнительной теплозащите. Утепление дома из газобетона правильнее всего производить снаружи.

Особенности утепления

  1. Необходимость гидроизоляции. Ячеистый бетон хорошо впитывает влагу, поэтому при утеплении применяют качественные гидроизоляционные материалы. Незащищенная стена способна удерживать внутри ячеек большое количество воды, которая замерзая приведет к растрескиванию и разрушению бетона;
  2. Использование химических анкеров. Газобетон не обладает высокой прочностью, поэтому при использовании обычных дюбелей на его поверхности легко образуются трещины и сколы, которые могут привести к разрушению стены;
  3. Необходимость консервации. Утепление газобетонного дома проводят спустя несколько месяцев после завершения кладки, чтобы материал просох. Если утепление фасада планируется проводить сразу же, то требуются дополнительные меры по защите материала от влаги во время строительства.

Варианты дополнительной теплозащиты

При установке утеплителя снаружи продлевается срок службы здания, не затрагивается внутреннее пространство, а влажный воздух легко выводится из стены на улицу. Но при большой высоте здания требуется использование услуг промышленных альпинистов, что сильно удорожает стоимость работ по утеплению.

Утепление изнутри можно выполнять при любой высоте здания, но стоит помнить, что в этом случае стене необходима пароизоляция и гидрозащита. Утеплитель прослужит меньше, чем в предыдущем случае, а полезное пространство помещений сократится. Этот вариант нежелателен для малоэтажного строительства, так как специалистами считается малоэффективным.

Материалы для теплоизоляции фасада

При проектировании дома профессионалами проводится тщательный расчет необходимой толщины утеплителя. При самостоятельном возведении можно взять размер примерно, так как дом из газобетона сам по себе является теплым. Чаще всего для теплоизоляции используют минеральную вату и пенопласт. Теплоизоляционные характеристики у них примерно одинаковые.
Важно подобрать качественные материалы, так как от этого зависит срок службы конструкции фасада, частота замены и стоимость монтажа.

Утепление пенопластом

Пенопласт стоит в два раза меньше, чем минеральная вата. Основным недостатком этого материала является то, что он не пропускает пар, стены дома не “дышат”, поэтому помещения требуют дополнительной вентиляции. При отсутствии достаточного движения воздуха в здании образуется конденсат, наличие которого приводит к появлению плесени и грибка.

Работы с пенопластом следует выполнять в следующем порядке:

  1. Очистка стены от загрязнений;
  2. удаление всех неровностей и выступов на стене, если таковые имеются;
  3. обработка антисептическими составами во избежание появления грибка и плесени;
  4. наклеивание стекловолоконной сетки возле окон для увеличения прочности;
  5. нанесение специального клея на утеплитель и стену;
  6. приклеивание листов пенопласта снаружи стены;
  7. оштукатуривание и покраска поверхности после высыхания клея.

Дополнительно утепляющий слой можно закрепить в стену пластиковыми дюбелями.
Для выполнения работ понадобятся пенопласт, специальный клей и зубчатый шпатель для его нанесения, пластиковые дюбеля и сетка из стекловолокна.
Срок службы пенопласта при закреплении снаружи в климате со значительными перепадами температур – 20 лет, в более мягких условиях материал может прослужить до 50 лет.

При утеплении пенопластом может возникнуть вопрос относительно пожарной безопасности отделки, но с помощью специальных добавок-антипиренов материал можно сделать негорючим.
Материал не выделяет вредных веществ при эксплуатации и подвержен вторичной переработке, что позволяет говорить об его экологической безопасности.

Более дорогая альтернатива пенопласту – экструдированный пенополистирол. Он обладает большей прочностью, но в большинстве случаев его применение необоснованно, так как для фасадных работ предпочтительнее недорогие и легкие материалы. Но существенное преимущество – отсутствие необходимости в применении гидроизоляции, позволяет ему оставаться в рядах фасадной теплоизоляции.

Утепление минватой

Основным конкурентом пенопласта стала минераловатная теплоизоляция. Материал используется в плитах, поскольку рулонная вата со временем может просесть и перестать выполнять свои функции.

Монтаж теплоизоляции снаружи производится в таком порядке:

  1. Очистка утепляемой поверхности от грязи и пыли;
  2. выравнивание при необходимости;
  3. нанесение антисептика;
  4. нанесение специального клеевого состава;
  5. фиксация плит в проектное положение;
  6. закрепление пластиковыми дюбелями;
  7. монтаж поверх утепления сетки из стекловолокна для прочного прилегания штукатурки;
  8. нанесение дополнительного слоя клея;
  9. после высыхания клея штукатурка и покраска стены.

В отличие от пенопласта минеральный утеплитель обладает хорошей паропроницаемостью, не требует дополнительной вентиляции. Некоторые виды материала способны выдерживать температуры до 1000 градусов Цельсия не возгораясь и не начиная плавиться. Минвата способна прослужить до 70 лет.


Минеральная вата весит больше, чем пенопласт, поэтому оказывает большее воздействие на фундаменты здания. Это стоит учитывать при небольшой несущей способности конструкций.
Работу с минватой обязательно проводят в спецодежде, перчатках, защитной маске. Частички материала, попадая на кожу, вызывают раздражение и зуд. Маска не позволяет им проникнуть в дыхательные пути и нанести вред здоровью строителей. Это усложняет монтаж материала.
Еще одним препятствием на пути использования данного вида теплоизоляции становится его стоимость, превышающая цену пенопласта.

Современные способы утепления

Одной из новейших разработок в области теплоизоляционных материалов стали утепленные штукатурные смеси. Теплая штукатурка способна увеличить защитные характеристики стены при ее достаточной толщине.

Слой материала 15 миллиметров заменяет 4 сантиметра пенопласта. Для улучшения свойств в состав добавлены опилки или бумажная масса. Можно купить уже готовую смесь или приготовить ее самостоятельно.

Основные достоинства покрытия:

  1. Хорошая звукоизоляция фасада;
  2. устойчивость к появлению плесени, грибка, насекомых, грызунов;
  3. сравнительно невысокая стоимость;
  4. экологичность и натуральность;
  5. пожарная безопасность;
  6. отсутствие дополнительных средств защиты для рабочих.

Монтаж осуществляется точно так же, как в случае с обычными смесями.
При нанесении снаружи покрытие требует дополнительной защиты от атмосферной влаги. Для этого поверх утепленного состава наносится слой обычной штукатурки.
Лучше всего такой материал подойдет для проведения внутренних работ. В отличие от предыдущих видов утепления, штукатурка не требует пароизоляции и гидроизоляции.
Материал полностью безопасен и может использоваться даже в детских комнатах и медицинских учреждениях.

Рекомендуем к просмотру видео, в котором рассказывается о всех нюансах:


Утепление дома из газобетона: что нужно знать, советы

Газобетонные блоки, благодаря их эксплуатационным качествам, наряду с другими изделиями из ячеистых бетонов, успешно применяются для строительства частных домов. Основным свойством газобетона является то, что его пористая структура наделяет его высокими теплоизоляционными свойствами. Например, блоки с маркировкой D300 используются исключительно в качестве теплоизоляционного материала.

Утепление дома из газобетона, который возводится из блоков с маркировкой D500 и выше, важно выполнять с учетом особенностей материала. Плотность и прочность таких блоков выше, но теплоизоляционные качества ниже. Поэтому возникает вопрос – чем утеплить дом снаружи из газобетона.


Почему важно утеплять газобетон снаружи?

Из-за высокой пористости, газобетон обладает высоким водопоглощением. И хотя влага не проникает в глубину блоков, снаружи он подвергается ее влиянию и со временем может разрушиться.

Фасад дома из газобетона должен быть надежно защищен от воздействия влаги, чтобы продлить эксплуатационный срок здания. К тому же, в регионах строительства с суровыми зимами, газобетонные стены придется утеплять, чтобы снизить их толщину, а значит и стоимость строительства в целом.

Качественное утепление дома из газобетонных блоков повышает качество проживания в нем, повышает энергоэффективность и позволяет экономить финансовые средства на отоплении.

Виды материалов для утепления стен из газобетона снаружи

Чем утеплять дом из газобетона снаружи? Существует несколько видов утеплительных материалов, которые могут применяться для изоляции стен из газобетонных блоков. Они различаются стоимостью и способом монтажа.

Стены из газобетона могут быть утеплены:

  • Пенопластом;

  • Пеноплексом;

  • Минеральной ватой;

  • Пенополиуретаном;

  • Вермикулитом.

Подробнее о каждом утеплительном материале мы рассказали в статье Расчет толщины утеплителя для стен .


При выборе подходящего материала для утепления газобетонных стен учитывают три фактора:

  • Физические свойства материала. Газобетон умеет регулировать влажность в помещении: стены дышат, пропуская водяной пар наружу. Внешняя облицовка не должна препятствовать этой диффузии.

  • Свойства утеплителя. Он должен быть не просто паропроницаемым; паропроницаемость должна быть выше, чем у газобетонных блоков.

  • Правило утепления. Оно гласит: паропроницаемость каждого последующего слоя фасадной изоляции должна увеличиваться. Если выбранный материал не сможет беспрепятственно пропускать воздух наружу, то за ним обязательно устраивают вентилируемый зазор.

Соблюдение этих условий помогает сместить точку росы за пределы стен. Если кладка ничем не защищена, влага, скапливающаяся внутри, при сильном морозе неизбежно замерзает. Это приводит к ощутимым теплопотерям; после нескольких циклов заморозки и оттаивания может начаться разрушение поверхностного слоя блоков.

Точка росы – плоскость в толще стены, где, благодаря разнице внешней и внутренней температур, происходит конденсация водяного пара в росу. При грамотной организации наружного утепления точка росы смещается наружу и не может навредить стенам.

Перед утеплением дома из газобетона, помните, что утеплитель должен иметь небольшой вес, чтобы он мог удержаться на поверхности стены и не оказывать на нее серьезных нагрузок.

Какую толщину утеплителя выбрать

Если вы решили осуществить утепление вашего дома из газобетона снаружи, нужно не только правильно подобрать материалы, но и решить, какой толщины он будет. При ее определении важно учитывать регион строительства, конечное значение теплового сопротивления и толщину стен, а также плотность материала в их основе.

В самую последнюю очередь следует обратить внимание на экономическую целесообразность. Материал должен быть подобран с учетом вашего бюджета и возможности проведения работ без задействования специалистов.

Способы утепления фасада из газобетона

  • Самый простой способ – увеличить толщину основной стены. Если позволяет ширина фундамента, это самый быстрый, технически простой и экономически выгодный вариант.

  • Если фундамент по ширине ограничен, мы рекомендуем выполнять утепление дома снаружи самым надежным на сегодняшний день утеплителем – газобетоном низких плотностей D100-D200. Он обладает хорошими теплоизоляционными характеристиками и высокой паропроницаемостью, при этом является каменным материалом. Это гарантирует долговечность теплоизоляционного слоя по сравнению с другими применимыми для утепления материалами.

  • Что делать, если стену по толщине невозможно увеличить, дополнительно утеплять дом отказываться не собираетесь, а средств на утеплитель для газобетона жалко? В этом случае у вас остался один технически правильный вариант – утеплять дом минеральной ватой. Она, в свою очередь, также имеет отличные характеристики по паропроницаемости и теплоизоляции, но уступает газобетонному материалу в сроке службы.

Утепление стен блоками малой плотности

Если вы еще не решили, чем утеплить дом из газобетона снаружи, обратите внимание на газобетонные блоки малой плотности (D100-D200).

Утепление выполняется по технологии, схожей с технологией утепления минеральной или базальтовой ваты в несколько шагов:

  • Приклеивание минеральных газобетонных теплоизоляционных панелей к наружным стенам. Дополнительное крепление материала специальными дюбелями.

  • Нанесение слоя легкой клеевой смеси, в которую утапливается армирующая стекловолоконная сетка.

  • Нанесение выравнивающего слоя клеевой смеси. Финишная отделка паропроницаемым материалом.

Способы утепления минеральной ватой

Утепление газобетона минеральной ватой допускается выполнять несколькими способами:

  • «Мокрый фасад» с применением тонкослойной штукатурки. Мокрый фасад — одна из уникальных строительных технологий, которая может быть использована в наружной отделке практически на любых типах зданий и сооружений.

  • Тяжелая штукатурная система «мокрый фасад». Утеплять здание этим способом целесообразнее, если впоследствии вы предполагаете выполнять облицовку камнем или другими тяжелыми материалами. Плиты базальтовой ваты вместе с металлической армирующей сеткой фиксируются к фасаду специальными стальными анкерами (клеевая смесь не применяется). Сверху наносится толстый слой штукатурной смеси – 20-50 мм. Заканчивается утепление фасада монтажом выбранного облицовочного материала.

  • Вентилируемый фасад. Утепление дома снаружи минеральной ватой производится между направляющими деревянного или металлического каркаса. Утеплитель укрывается гидроизоляционной мембраной для защиты от атмосферных осадков и ветра. Гидроизоляция крепится степлером, а впоследствии и рейками контрообрешетки, обеспечивающей вентиляционный зазор.

Для повышения теплоизоляционных качеств стен из газобетона, рекомендуется при их укладке использование специального кладочного клея, который позволяет формировать тонкие швы между блоками.

Способы крепления утеплителя к стене

Крепить утеплитель к стене из газобетонных блоков можно несколькими способами:

  • Навесной фасад. При устройстве навесного фасада, на поверхности стены фиксируют каркас из металлического профиля или древесины с шагом, равным ширине утеплителя. Укладку теплоизоляционного материала производят в промежутки между направляющими;

  • Мокрый фасад. Технологию «Мокрый фасад» выполняют таким образом, что крепление материала производится при помощи клея и пластиковых дюбелей с последующим оштукатуриванием стены на 2 раза по армирующей сетке;

  • Мокрый фасад с усилением. Это еще один способ утепления и облицовки фасада газобетонного дома, когда утеплительный материал закрепляется на крюки. Затем стену армируют сеткой и оштукатуривают. Когда штукатурка полностью высыхает, фасад облицовывают при помощи природного камня или кирпича.

Несколько слов об утеплении изнутри

Существует альтернативный вариант сохранить тепло в доме из газобетона – утепление изнутри. Такой вариант менее предпочтителен по нескольким соображениям:

  • Уменьшится жилая площадь.

  • Потребуется установка эффективной вентиляционной системы.

  • Появится высокий риск образования плесени, так как точка росы сместится внутрь жилья. Влага и тепло – оптимальные условия для неприхотливых микроорганизмов и грибка.

Утепление фасада дома из газобетона

Газобетон: особенности материала и преимущества

Газобетон — это ячеистый бетон, который имеет малый вес, большой объем, пористую структуру с замкнутыми порами диаметром 1 — 3 мм, распределенными по всему объему. Изготавливают газобетон из цемента, кварцевого песка, специальных газообразователей (пудра, паста и суспензия с добавлением алюминия). Иногда смесь дополняют золой, шлаком, гипсом, известью. В итоге — газобетон приобретает хорошие прочностные и теплоизоляционные свойства, легко поддается механической обработке, в него без труда забиваются гвозди, материал абсолютно равнодушен к огню, экологичен. Технология окончательной обработки этого строительного камня искусственного происхождения разделяет газобетон на такие типы:

  • автоклавный: заготовки обрабатываются водяным паром;
  • «не автоклавный»: блоки высушиваются в сушильных камерах.

Материал активно применяется в гражданском, промышленном и коммерческом строительстве.

Нужно ли утеплять здание, построенное из газобетона?

Несмотря на высокие энергосберегающие свойства, важно помнить, что газобетон — это камень со множеством пустот, заполненных газовыми пузырями. Поэтому полноценно строительный материал не может обладать теплоизоляционными функциями, если не выполнить утепление дома из газобетона снаружи. Внутренняя теплоизоляция не рекомендуется: точка росы будет смещаться внутрь помещения, а значит на стенах будет появляться плесень и грибок. Внутренние работы также уменьшают площадь комнат, и ограничивают выбор в утеплителях. Поэтому чаще практикуется наружное утепление фасада из газобетона, которое выполняется как у новых построек, так и у давно возведенных зданий.

Такие теплоизоляционные мероприятия дают владельцам немало преимуществ:

  • экономятся средства на кондиционирование и отопление;
  • в помещении становится лучше микроклимат, звуко-, шумоизоляция, а значит повышается качество жизни;
  • у владельцев появляются возможности увеличить декоративные свойства здания;
  • повышается долговечность строения: фасад защищен от лишней влаги и ветров;
  • предотвращается промерзание стен и образование конденсата с внутренней стороны стен: точка росы перемещается к внешней стороне, где конденсат устраняется воздушными массами;
  • утепление снаружи позволяет не увеличивать толщину стен, как бывает, если стены выстраивают в 2 ряда, а значит нагрузка на фундамент не становится больше.

Утепление стен из газобетона является обязательным мероприятием, если:

  • при возведении здания были нарушены технологические требования или кладка кирпича выполнена некачественно;
  • образовались «мостики холода» между плитами перекрытий, поясами армирования и перемычками;
  • стеновые конструкции создавались с помощью блоков высокой плотности — более D500;
  • толщина капитальных стен менее 30 сантиметров;
  • здание построено в средней полосе и северных регионах России.
Выбор материала для утепления

Материал для утепления должен быть с подходящими эксплуатационными характеристиками, чтобы не повредить фасад и усилить изоляционные свойства газобетона. Так, вес утеплителя должен быть небольшим, чтобы он мог фиксироваться на стенах, не повреждая их. Толщина теплоизоляционного материала должна быть не меньше 10 см, и подбирается специалистами индивидуально. Утепляют фасад из газобетона минватой, пенополистиролом или пенопластом. Это долговечные и практичные материалы, которые имеют свои эксплуатационные особенности:

  • Минеральная вата. Обладает отличными показателями паропроницаемости, огнестойкости, не интересна грызуном, бактериям и грибкам, несколько дороже и больше по массе, чем пенопласт и пенополистирол. Во время теплоизоляционных работ надо надевать защитные средства.
  • Пенополистирол. Прочный на изгиб, не дает усадки, хорошо держит тепло, не подвержен образованию грибков и плесени, обладает хорошими звуко – и теплоизоляционными свойствами.
  • Пенопласт. Материал недорогой, имеет небольшой вес, легко обрабатывается и монтируется. Чтобы защитить пенопласт от грызунов, надо выполнять утепление газобетона снаружи пенопластом с применением штукатурки.

Узнать стоимость утепления фасада из пеноблоков, а также посмотреть фото вариантов декоративной отделки Вы можете в прайсе.

Задать вопросы и получить расчет Вы можете по телефону в Челябинске: +7 (951) 780-97-35

Утепление фасада из газобетона: технология монтажа утеплителя
Этап 1. Подготовительный этап.

Включает в себя ряд мероприятий связанный с обустройством строительных лесов по всему контуру фасада здания

После монтажа лесов, производится подготовка фасада, в которую могут входить удаление элементов масляных пятен, краски, грязи, пыли, не пригодных конструкций фасада.

Затем, снимается карта маяков: выявление всевозможных перепадов и отклонений на существующих стенах фасада. Именно на этом этапе, происходит понимание, как и где можно «сыграть» толщиной утеплителя для того чтобы выйти в идеальную плоскость будущего утепляемого фасада.

Этап 2. Формирование цокольного профиля

Монтаж цокольного профиля производится по всему периметру фасада здания.

Цокольный профиль выполнен из алюминия. Предназначен для старта системы теплоизоляции. Монтируется к стене при помощи дюбелей, соединяется между собой специальными соединительными элементами.

В цокольный профиль укладывается первый ряд теплоизоляционного материала.

Толщина цокольного профиля варьируется в зависимости от толщины утеплителя от 50 до 180 мм (50, 100, 120, 150, 180).

Этап 3. Монтаж утеплителя

А) Производится при помощи клеевого минерального состава. Клеевой состав затворяется водой, образуя однородную клеевую массу, которая наносится на плиты утеплителя шпателем. В зависимости от перепадов и неровностей плоскости стены, будет зависеть толщина клеевого состава, соответственно и расход. Общепринятый норма-расход, заявленный производителями клеевого состава для плит теплоизоляции составляет 6 кг на 1 м.кв.

В качестве утеплителя, применяется теплоизоляционная минераловатная плита, изготовленная из группы базальтовых пород. Основные марки-производители минеральной ваты являются Rockwool, Paroc, Izovol и ТехноНИКОЛЬ. Важно помнить, что для утепление фасада дома из газобетона плотность утеплителя должна составлять не менее 145 кг/м. куб. Толщина утеплителя, как мы отмечали выше, зависит от плотности и толщины блока газобетона.

Б) Дополнительная фиксация плит утеплителя тарельчатыми дюбелями с забивным сердечником.  Как правило, производится после стадии высыхания клеевого состава. Дюбель сам по себе состоит из 2х составляющих – пластиковый «грибок»  с распорной зоной и стальной сердечник-гвоздь с термонаконечником (пластиковая шляпка) которая защищает от мостика холода. Толщина дюбеля напрямую зависит от того, из чего выполнены стены здания (газобетон, пеноблок, кирпич, монолит) и её толщины. Чем более пористым является стеновой материал, тем распорная зона дюбеля должна быть длиннее. Средний расход дюбелей составляет от 5 шт. на 1 кв. м. стены и выше, в зависимости от сложности строения.

Армирование фасада производится при помощи минерального армирующего состава, который, подобно, как и клеевой, затворяется водой, образуя однородную массу. Армирующий состав наносится на фасадный утеплитель, затем, в образовавшийся слой утапливается стеклотканевая сетка, создавая перехлест между собой 10 см.

Общая толщина слоя, с учетом сетки должна составлять в среднем 4 мм. Так же, на данном этапе производится монтаж всех пластиковых дополнительных элементов (ПВХ уголки, капельники, элементы примыканий).

В местах, где велика вероятность физического повреждения стен, как правило, это места входных групп (крыльца, вход в помещение, цокольная часть здания), применяется антивандальное армирование: двойное армирование или армирование усиленной сеткой, имеющую более высокую плотность.

Так же, усиленное армирование применяют перед монтажом искусственного камня, керамогранита или тяжелой облицовочной плитки.

Так же, на данном этапе, производят монтаж декоративных фасадных элементов, которыми обрамляют дверные и оконные проемы, а так же проводят границы между этажами,  разбивая таким образом здание на несколько архитектурных зон, позволяя тем самым создать неповторимый стиль фасада и придать зданию определенную концепцию.

Этап 4. Финишная отделка

Варианты отделки – это самый интересный завершающий этап. Именно на этой стадии, формируется тот самый долгожданный вид, преобразуясь из разработанного дизайн-проекта в жизнь.

Один их самых распространенных материалов – это конечно декоративная штукатурка, которая наносится поверх армирующего слоя, предварительно загрунтовав фасад кварцевой грунтовкой. Но, производя утепление фасада из газобетона и учитывая, что стены и утеплитель имеют высокую паропроницаемость, важно выбрать фасадную штукатурку, которая так же обладает теми же свойствами что и минеральная вата. К этой категории паропроницаемых штукатурок можно отнести минеральную, силикатную и силоксановую штукатурку. Вышеприведенная группа штукатурок позволяет беспрепятственно «дышать» стене.

Минеральная штукатурка – это облегченная сухая смесь на основе белых цементов, в состав которой так же входят гранулы гранитной крошки. Затворяется водой. После нанесения и полного высыхания красится фасадной краской.

Силикатная или силоксановая штукатурка. Колеруется в необходимый цвет в массе. Наносится на стены фасада в виде готового продукта.

Дополнительными элементами отделки могут служить декоративные элементы, искусственный камень или клинкерная плитка.

Стоимость утепления фасада из пеноблока с компанией «Термофасад»

Для того, чтобы оценить предварительную стоимость теплоизоляции и отделки стен фасада, Вы можете воспользоваться онлайн-калькулятором.

Формирование сметы происходит на основании проектных данных, такой вариант считается приблизительным,  для общего понимания. Но максимально точно рассчитать фасад дома, как показывает наша практика, можно только после проведения замеров, и, понимая точное месторасположение объекта, объемы работ и варианты отделки нами формируется смету, достаточно простая и понятная для всех.

Если у Вас есть цель произвести  утепление дома из пеноблока и Вам необходимо получить точный расчет Вашего фасада, Вы можете отправить проектную документацию нашим сотрудникам, либо заказать бесплатный выезд нашего технического специалиста для снятия всех замеров Вашего дома, здания, коттеджа.

Звоните по телефону в Челябинске: +7 (951) 780-97-35

Теплоизоляция фасадов. Способы и материалы для утепления стен

Здание теряет тепло через окна и двери, крышу, фундамент, подвал и пол первого этажа и стены. Поэтому в доме нужно утеплить все конструкции, и в первую очередь – фасады. Ведь на них приходится 30% теплопотерь.

Прежде чем думать об утеплении фасадов дома, нужно понимать, что в дополнительном утеплении стен нет необходимости.Во многих случаях использование утеплителя определяется значением коэффициента сопротивления теплопередаче (R) стен дома. Согласно строительным нормам дом нельзя утеплить, если коэффициент R равен R = 3,3 м2 × K / Вт (для первой температурной зоны Украины, к которой относится большая часть страны) или R = 2,8. м2 × К / Вт (для второй температурной зоны, включающей южные прибрежные районы и Закарпатье). Например, можно не утеплять дома, построенные по каркасной технологии, пенобетоном (толщиной более 35 см) или керамическими блоками (толщиной более 44 см). Однако часто решение об утеплении стен принимается даже в таких случаях. Действительно, увеличение коэффициента R наружных стен и других конструкций дома дает возможность снизить затраты на отопление коттеджа.

Требуемая толщина изоляции

При строительстве домов по классическим технологиям (например, возведение коттеджей из кирпича) толщина утеплителя также определяется значением коэффициента R. Если брать средний показатель, то толщина слоя теплоизоляции фасадов домов, построенных в температурных зонах Украины, должна быть 50-150 мм , что зависит от типа утеплителя.

Варианты утепления стен

Стены зданий можно утеплять снаружи, изнутри и в зазоре между стеновыми материалами (так называемые трехслойные стены). Лучшим способом утепления является внешняя теплоизоляция фасада. Этот способ рекомендуется не только потому, что он не уменьшает площадь помещения дома, но и потому, что он оптимален для сохранения структурных характеристик стен. Уложив утеплитель снаружи , мы смещаем так называемую точку росы (температура конденсации) снаружи стены или в теплоизоляционное пространство, при этом стены практически не подвергаются воздействию отрицательных температур и влаги.

Выбор утеплителя

Для утепления стен обычно используются минеральная вата и пенополистирол. Реже используются пенополистирол и экструдированный пенополистирол . Этот материал отличается более высокой пожароопасностью, меньшей экологичностью, минимальной паропроницаемостью и плохой звукоизоляцией. Тем не менее невысокая стоимость пенополистирола и отличные теплоизоляционные характеристики позволяют использовать их при утеплении фасадов.Это делается «мокрым» способом, когда утеплитель покрывается снаружи слоем штукатурки, и при организации трехслойных стен, когда утеплитель помещается в зазор между материалами стен (например, между несущая стена из кирпича и передняя стена из клинкера).

Минеральная вата вата на основе стеклянных или базальтовых волокон гораздо чаще используется для утепления стен. Этот материал превосходит пенополистирол по экологичности, пожарной безопасности и звукоизоляции.Кроме того, минеральная вата обладает достаточной для климатических условий Украины теплоизоляционной способностью и отличается высокой паропроницаемостью. Последнее очень важно для многослойных стен, где способность материалов пропускать пар должна увеличиваться изнутри наружу. Виды минеральной ваты отличаются эластичностью и жесткостью. Более мягкие материалы поставляются в виде рулонов и используются для утепления крыши или пола там, где нет нагрузки на слой теплоизоляции.А для утепления наружных фасадов зданий, подверженных ветровым нагрузкам, применяются более жесткие и эластичные листовые материалы.

О навесных вентилируемых фасадах

Сфера применения минеральной ваты включает не только «мокрый» метод утепления фасадов и трехслойных стен, но и широко распространенный «сухой» метод утепления стен. В этом случае утеплитель снаружи покрывается не штукатуркой, а специальными панелями или плитами (например, сайдингом, блокхаусом и т. Д.)).

Способ внешнего утепления стен называется «навесной вентилируемый фасад», когда устанавливается вентиляционный зазор между утеплителем и декоративной внешней поверхностью . Этот способ утепления наиболее эффективен, так как воздушный зазор способствует удалению влаги из утеплителя и обеспечивает стенам дополнительный буфер теплоизоляции.

Выбор и установка решеток на ячеистый бетон

Проблемные зоны

Газобетон обладает хорошим изоляционным эффектом, но при этом имеет значительно меньшую прочность на сжатие, чем обычный кирпич.Их можно легко просверлить, если избежать проблемных мест. Иногда можно встретить специальных (толстых) штукатурок в сочетании с этими кирпичами. Не просверливайте навесы или внешние жалюзи (над окнами). В общем, избегайте установки над окнами (перемычками) и в области потолка или пола, используя кольцевые анкеры и встроенные в стену опоры. Иногда эти элементы изготавливаются из бетона и немного смещены назад, затем изолируются (4-10 см) и облицовываются заподлицо со стеной специальными сэндвич-кирпичами перед равномерным нанесением окончательной штукатурки, что позволяет избежать тепловых мостов на уровне бетона. элементы.Здесь могут возникнуть трудности (с изоляцией), такие, что вы не сможете прикрепить кабель или деревянную решетку непосредственно со стандартными креплениями / фитингами. Эти изолированные места больше не видны после наложения штукатурки; их можно найти, осторожно постучав по стене и прислушиваясь к пустым звукам. Таким образом, в случае пенобетона все области, которые необходимо просверлить, должны быть проверены, чтобы определить наличие или отсутствие теплоизоляции. Если сверление изолированного участка неизбежно, используйте крестовины WM 12XX2 .При сверлении бетонных перемычек и подобных вещей возможно попадание в бетонную арматуру / арматуру .

* Специальные штукатурки толщиной более 2 см тоже могут быть проблематичными.

Подходят все сверла в нашем ассортименте. Все сверления выполняются без перкуссии и с предварительным сверлением. Помните, на какой глубине вы достигнете несущей стены; это можно исправить по изменению цвета буровой пыли.

Подходящие настенные крепления и вилки Rawlplugs

Light и Medium Classic и Premium – хороший выбор, хотя они требуют специального сверления.Особенно подходит наша версия Heavy (для ячеистого бетона не требуются заглушки для композитного раствора и ситовых гильз).

Наборы Easy , а также средний Eco , также могут быть использованы, но в этом случае соответствующие пластиковые заглушки должны быть сначала приклеены композитным раствором. Для герметизации композитным раствором необходимо просверлить отверстие конической формы, увеличенное к задней части («поднутрение»): для этого наклоните сверло в сторону просверленного отверстия и поверните. Особенно сильная подрезка – с помощью приспособлений или специальных сверл, которые могут расширить конусное отверстие на 20-25 градусов – может увеличить значения удержания в десять раз!

Наша версия Massive тоже подойдет, но условно. Отверстия должны быть «стыкованными», а не просверленными (см. Ниже). Подробнее см. Крепление WM 12153 .

Сверление в пенобетоне

Стены из пенобетона можно легко просверлить, если избегать проблемных зон (обычно изоляции) или обрабатывать отдельно. Подходят все сверла в нашем ассортименте. Всегда предварительно просверливайте, сверлите без ударов и сверлом меньшего размера. Помните, на какой глубине вы столкнетесь с несущей стеной, что можно определить по изменению цвета пыли от сверления. * Специальные штукатурки (толщиной более 2 см) могут нуждаться в специальной обработке.

Мы рекомендуем просверливать только штукатурку, а затем углублять отверстие только инструментами, доступными в специализированных магазинах. Это позволяет лучше сжать материал и значительно улучшить удерживающие свойства после поверхностного монтажа. Сверление окончательного диаметра отверстия выполняется аналогичным образом: просверливаем штукатурку, а затем пробиваем отверстие в кирпиче / камне киянкой. Если дюбели не держатся, отверстие следует просверлить конусом (с расширением к задней части) и вклеить пробку, как описано выше. См. Также наши советы / рекомендации по сверлению .

Бетонные дома – идеи дизайна, энергетическая выгода бетонного дома

Бетонные дома известны своей долговечностью и экономичностью.В условиях сегодняшней строительной революции существует большой спрос на строительство домов с высокими эксплуатационными характеристиками. Со строительством ICF домовладельцы могут спроектировать бетонный дом так, чтобы он выглядел так же, как дом с деревянным каркасом, но они получают много других дополнительных преимуществ, выбирая строительство из бетона.

Если вы твердо верите в пословицу о том, что ваш дом – это ваша крепость, то почему бы не построить настоящую крепость – такую, которая сможет противостоять практически любому нападению, которое мать-природа может устроить, не жертвуя комфортом и гибкостью дизайна традиционного дома? Фактически, многие домовладельцы поступают именно так по самым разным причинам: от снижения растущих затрат на отопление и охлаждение до устранения опасений оказаться на пути урагана или торнадо. Используйте этот оценщик проекта от Fox Blocks, чтобы получить представление о том, сколько будет стоить строительство дома ICF.

Fox Blocks

ЧТО ТАКОЕ ИЗОЛИРОВАННЫЕ БЕТОННЫЕ ФОРМЫ (ICFS)?

В то время как в некоторых из этих домов используются традиционные системы бетонных стен, такие как бетонная кладка и бетонная заливка в съемных формах, наиболее бурный рост наблюдается в использовании изоляционных бетонных форм, или ICF, для строительства как фундаментов, так и наземных стен. Эти легко монтируемые, несъемные формы изготовлены из пенопласта высокой плотности и заполнены свежим бетоном и стальной арматурой, чтобы создать суперизолированный термальный сэндвич, который герметичен, бесшумен и обладает высокой устойчивостью к огню и сильным ветрам. .

Формы

ICF изготавливаются из различных типов пенопласта (см. Пенопласт для бетонных домов) и выпускаются в ТРЕХ основных конфигурациях:

Блочные системы

Типичный блок блоков от 8 до 16 дюймов в высоту и от 16 до 4 футов в длину. Это блоки с полой сердцевиной, которые штабелируются и сцепляются, как Lego.

Строительство вашего дома ICF – начало размещения блока
Время: 05:55
Посмотрите второй из серии видеороликов, в которых запечатлены части реальной домашней сборки Fox Block ICF.

Панельные системы

Это самые большие системы ICF, их блоки имеют высоту от 1 до 4 футов и от 8 до 12 футов в длину.

Планки

Это от 8 дюймов до 12 дюймов в высоту и от 4 до 8 футов в длину.

Основное отличие панельной системы от дощатой – способ сборки.

В рамках этих основных категорий существует множество различных продуктов ICF, дифференцированных на основе структурной конфигурации, которую они образуют (например, плоская стена, балка или решетчатая система), того, как формы соединяются вместе, как отделка прикрепляется к стене, толщина и изоляционные значения.

С точки зрения строителя, системы ICF предлагают множество преимуществ по сравнению с другими типами строительства бетонных стен:

  • Пенопласты легкие и легко монтируются; Системы крепления и выравнивания предоставляются большинством производителей.
  • Поскольку формы остаются на месте, подрядчики могут построить бетонные стены за меньшее время (всего за день) для фундамента типичного дома.
  • Изоляционные формы защищают бетон от перепадов температур, позволяя укладывать бетон при отрицательных температурах и продлевая строительный сезон на несколько месяцев в холодном климате.
  • Предварительно изолированные стены исключают необходимость в дополнительной изоляции и трудозатрат на ее установку.
  • Наружный сайдинг и внутренний гипсокартон обычно могут быть прикреплены непосредственно к фасадам, при этом многие ICF включают встроенные системы крепления.
RP Watkins, Inc. в Омахе, NE

Свяжитесь с подрядчиком по бетонному дому, заполнив эту форму.

КАК ВЫГЛЯДИТ ДОМ ICF?

Бетонные дома выглядят в точности как дома, построенные из палки.Изолированные бетонные опалубки (ICF) укладываются друг на друга и скрепляются, а затем внутрь форм заливается бетон. У ICF есть планки для гвоздей, которые позволяют наносить типичную внутреннюю отделку и наружную отделку, такую ​​как сайдинг, штукатурка, камень и кирпич. Это позволяет вашему дому принять любой архитектурный стиль, от викторианского до колониального и ультрасовременного, и не быть похожим на подземный подвал. Из-за прочности и пластичности бетона вы можете использовать ICF для создания дома любого размера и стиля, который только можно вообразить.Формы из пенопласта легко вырезать и формировать по желанию, что позволяет создавать индивидуальные архитектурные эффекты, которые трудно достичь с помощью конструкции с деревянным каркасом, например, изогнутые стены, большие проемы, длинные потолочные пролеты, нестандартные углы и соборные потолки.

Найдите больше идей для дизайна дома из бетона.

Преимущества бетонного дома
Время: 01:24
Узнайте о многих преимуществах строительства и проживания в бетонном доме

ПРЕИМУЩЕСТВА ЖИЗНИ В БЕТОННОМ ДОМЕ

Так что же такого хорошего в жизни в бетонном доме? Что предлагают стены ICF, чего не могут предложить стены с деревянным каркасом с точки зрения комфорта, производительности, доступности и безопасности? Вот некоторые из наиболее убедительных преимуществ, согласно статистике ICFA и PCA.

Снижение счетов за электроэнергию

Согласно отчету Министерства жилищного строительства и городского развития США, домовладельцы могут рассчитывать на 20-25% экономии годовых затрат на отопление и охлаждение по сравнению со стандартными домами из палки. Экономия будет варьироваться в зависимости от количества и типа окон и дверей, а также регионального климата. Экономия энергии достигается за счет выдающихся изоляционных свойств стен из материала ICF (лучшее тепловое сопротивление, чем у деревянного каркаса) и более плотной конструкции.

Подробнее: Оптимизация энергоэффективности дома ICF

Больше комфорта и тишины

Те, кто живет в домах ICF, считают отсутствие сквозняков и нежелательного шума самыми большими плюсами, даже превосходящими преимущества энергосбережения.Дома, построенные со стенами из ICF, имеют более ровную температуру воздуха и гораздо менее сквозняки. Барьер, образованный сэндвичем из пенобетона, сокращает проникновение воздуха на 75% по сравнению с обычным каркасным домом. Высокая тепловая масса бетона также защищает интерьер дома от экстремальных наружных температур, в то время как непрерывный слой пенопласта сводит к минимуму колебания температуры внутри дома, устраняя точки холода, которые могут возникать в каркасных стенах вдоль стоек или в зазорах в изоляции. .

Стены

ICF одинаково эффективно сдерживают громкий шум. Большая масса бетонных стен может уменьшить проникновение звука через стену более чем на 80% по сравнению с конструкцией из стержней. Хотя некоторый звук по-прежнему проникает через окна, бетонный дом часто на две трети тише, чем дом с деревянным каркасом.

Подробнее: С чего начать строительство бетонного дома

Fox Blocks в Омахе, штат Невада.

Что владельцы больше всего ценят в доме ICF

Защита от вредителей

ICF и бетон являются непривлекательным источником пищи для термитов, муравьев-плотников или грызунов, которые часто обедают на стенах с деревянным каркасом или живут в них.

Более здоровая среда в помещении

Стены ICF не содержат органических материалов, поэтому они не будут поддерживать рост плесени, грибка и других потенциально вредных микроорганизмов. Они также уменьшают проникновение воздуха, в которое могут попадать внешние аллергены. Пенополистирол, используемый во многих стенах ICF, совершенно нетоксичен и не содержит формальдегида, асбеста и стекловолокна. При проверке качества воздуха в помещениях домов ICF вредных выбросов обнаружено не было. В областях, где радон вызывает беспокойство, фундаментные стены ICF помогают свести к минимуму утечку газа радона в дома.

Безопасное убежище от сильных ветров

Домовладельцы и строители в районах, подверженных ураганам и торнадо, все чаще обращаются к бетонным конструкционным стенам, чтобы противостоять сильным штормам, которые в противном случае сровняли бы дом с деревянным каркасом. Некоторые производители ICF даже предлагают скидки семьям, которые должны восстановить дома, разрушенные разрушительным штормом в регионах, официально объявленных федеральными зонами бедствия. Испытания показали, что стены ICF могут противостоять летящим обломкам от торнадо и ураганов со скоростью ветра до 250 миль в час. Федеральное агентство по чрезвычайным ситуациям (FEMA) также рекомендует строительство ICF для строительства безопасных помещений, устойчивых к торнадо.

Огнестойкость

Страховые компании признают, что бетон более безопасен, чем любая другая форма строительства, когда пожар угрожает дому. Фактически, многие агентства предлагают скидки на страховые полисы домовладельцев. Пластиковые пены, используемые в ICF, не добавят масла в огонь, потому что они обработаны антипиренами, чтобы предотвратить их возгорание. При испытаниях противопожарных стен ICF и бетонные стены выдерживали непрерывное воздействие интенсивного огня и температур до 2000 градусов по Фаренгейту в течение 4 часов без разрушения конструкции, по сравнению со стенами с деревянным каркасом, которые рухнули за час или меньше.

Меньше ремонта и обслуживания

Поскольку в стенах ICF используются материалы, не поддающиеся биологическому разложению, они не подвержены гниению или порче, как необработанные пиломатериалы. Арматурная сталь, заглубленная в бетон и защищенная им, не ржавеет и не подвергается коррозии.

Fox Blocks в Омахе, штат Невада.

Энергоэффективная ипотека, налоговые льготы и стоимость недвижимости

Домовладельцы, планирующие построить или купить дом ICF, могут претендовать на энергоэффективную ипотеку (EEM), которая позволяет заемщикам претендовать на более крупную ипотеку в результате экономии энергии затраты.Это дало бы владельцу возможность, например, инвестировать больше в дом ICF из-за более низких ежемесячных счетов за отопление и охлаждение. Для получения дополнительной информации ознакомьтесь с Программой энергоэффективной ипотечной ссуды Министерства жилищного строительства и городского развития США.

Кроме того, могут существовать федеральные налоговые льготы для строительства энергоэффективного дома. Подробнее: Федеральные налоговые льготы для строителей энергоэффективных домов

Наконец, строительство с использованием ICF может повысить стоимость свойств следующими способами:

  • Добавленная стоимость при оценке
  • Более высокая стоимость при перепродаже
  • Зеленые списки MLS (которые помогут вашему дому выделиться)

Прочтите об одном домовладельце и о том, почему он решил строить из бетона.

Бетон как экологически чистый строительный материал
Время: 01:23
Узнайте, почему бетон является хорошим строительным материалом для строительства и проектирования экологически чистых домов.

ПОЧЕМУ ЗДАНИЕ ИЗ БЕТОНА ХОРОШО ДЛЯ ОКРУЖАЮЩЕЙ СРЕДЫ

Взрывной интерес к «зеленым», или экологически чистым, строительным продуктам и методам работы увеличил спрос на экологически чистое жилищное строительство.

Экологичное строительство включает проектирование и строительство дома – внутри и снаружи – для максимального повышения производительности и экономии ресурсов.Зеленый дом потребляет меньше энергии, воды и природных ресурсов; создает меньше отходов; и более здоровый и комфортный для пассажиров – все качества, которые легко достигаются с помощью бетона и ICF.

  • ICF оптимизируют энергоэффективность.
  • Бетон сохраняет природные ресурсы, использует переработанные материалы и местного производства.
  • ICF
  • минимизируют количество отходов и могут быть повторно использованы в качестве изоляционного наполнителя на стройплощадке или переработаны.
  • ICF улучшают качество окружающей среды в помещении, сводя к минимуму воздействие плесени, грибка и других токсинов в помещении.
  • Бетон создает прочные конструкции.

Использование ICF для строительства дома может помочь:

  • Повысить оценку по шкале HERS (Home Energy Rating System)
  • Получите сертификат Energy Star от федерального правительства
  • Зарабатывайте баллы для получения сертификата LEED for Homes

См. Больше Экологические преимущества строительства из бетона.

ГДЕ СОЗДАЮТСЯ ДОМА ICF?

Хотя найти бетонный дом практически невозможно, поскольку стены часто скрываются под традиционным фасадом из кирпича, лепнины или сайдинга внахлест, велики шансы, что хотя бы один из них находится прямо в вашем районе.Многие из этих домов построены по индивидуальному заказу, но все больше строителей начинают возводить целые подразделения из бетонных домов.

По данным Ассоциации изоляционных бетонных форм (ICFA), дома ICF строятся по всей Северной Америке, практически в каждом штате США и канадской провинции. На Северо-Востоке, Среднем Западе и в Канаде дома ICF позволяют домовладельцам добиться большей энергоэффективности и устранить сквозняки. Вдоль Восточного побережья и побережья Мексиканского залива дома ICF ценятся за их устойчивость к ураганным ветрам.На юго-западе в домах ICF летом жильцам намного прохладнее. А на Западном побережье дома ICF обеспечивают безопасность от землетрясений и пожаров.

В Канаде темпы роста домов ICF превышают даже темпы роста в США, чему способствуют государственные программы по поощрению строительства более энергоэффективного жилья. По данным Цементной ассоциации Канады, с начала 1990-х годов в Северной Америке было построено около 128 000 домов ICF, и рост использования ICF неуклонно растет примерно на 40% ежегодно.

Строительство

ICF также выходит за рамки всех уровней доступности, от скромных домов для начинающих до роскошных особняков. Во многих сообществах местные ассоциации товарного бетона и дистрибьюторы ICF в партнерстве с Habitat for Humanity жертвуют формы и рабочую силу для строительства доступных домов ICF. Fox Blocks, например, жертвует свои формы или предлагает специальные программы для дистрибьюторов, которые хотят участвовать в проектах Habitat в своих сообществах.

Свяжитесь с подрядчиком по бетонным домам через Concrete Network, заполнив эту форму.

Используйте Concrete Network, чтобы найти поставщиков ICF в вашем районе, или выполните поиск в базе данных Ассоциации изоляционных бетонных форм (ICFA), чтобы найти дистрибьюторов и производителей ICF, опытных подрядчиков ICF, производителей готовых смесей, проектировщиков и даже ипотечных кредиторов, которые предлагают сниженные процентные ставки для энергоэффективных домов.

Советы по быстрой подаче бетона для изоляции бетонных опалубок (ICFS)

ПЛАН ДОМА ИЗ БЕТОНА

Планы бетонного дома могут быть составлены по индивидуальному заказу архитектором, знакомым с конструкцией бетонных домов. Или заранее составленные планы можно приобрести в Интернете по цене от 1000 долларов.

Если у вас уже есть планы обычного дома с деревянным каркасом, не волнуйтесь, они могут быть преобразованы в конструкцию ICF. Поговорите со своим архитектором, строителем или дизайнером о том, что это влечет за собой.

ДРУГИЕ ВИДЫ БЕТОННЫХ ДОМОВ

ICF – это не единственный способ построить бетонный дом, вот и другие варианты.

Дома из сборного железобетона

Дом из сборного железобетона – отличный выбор, если вы хотите участвовать в движении крошечных домов.Небольшие бетонные дома идеальны по простоте и эффективности.

Жилые дома из бетона подъемно-откидные

Подъемно-поворотная конструкция широко применяется в коммерческих и промышленных зданиях. Однако некоторые застройщики начинают использовать этот метод и для жилых домов.

Характеристика теплового поведения зданий и его влияния на городской остров тепла в тропических зонах

  • org/ScholarlyArticle”> 1.

    Радивоевич А., Недич, М .: Экологическая оценка строительных материалов: пример двух жилых домов в Белграде.Facta Univ. Сер .: Archit. Civ. Англ. 6 (1), 97–111 (2008). https://doi.org/10.2298/FUACE0801097R

    Артикул Google ученый

  • 2.

    Суреш С.П. (2014) Воздействие строительных материалов и методов на окружающую среду, Диссертация 2014, Национальный институт управления и исследований в строительстве. https://doi.org/10.13140/RG.2.1.2581.0001

  • 3.

    bt Асмави, М.З .: Взаимосвязь между строительством и окружающей средой: перспективы системы городского планирования, отчет о строительстве EDW A10-611, Департамент городского и регионального планирования Международного исламского университета Малайзии (2010)

  • org/ScholarlyArticle”> 4.

    Родригес, О.О., Кастельс, Ф., Зоннеманн, Г.: Воздействие на окружающую среду строительства и использования дома: оценка строительных материалов и конечного использования электроэнергии в жилом районе провинции Норте-де-Сантандер, Колумбия. Ing. Univ. Богота (Колумбия) 16 (1), 147–161 (2012)

    Google ученый

  • 5.

    Аль-Хафиз, Б .: Вклад в исследование воздействия строительных материалов на городской остров тепла и потребность зданий в энергии.Инженерия окружающей среды. Ensa Nantes, (2017). Английский

  • 6.

    Qarout, L .: Уменьшение воздействия строительных материалов на окружающую среду: воплощенный энергетический анализ высокопроизводительного здания, Диссертация, Университет Висконсин-Милуоки (2017)

  • org/ScholarlyArticle”> 7.

    Gaujena, B ., Бородинец, А., Земитис, Дж., Прозументс, А .: Влияние тепловой массы ограждающей конструкции на расчетную температуру отопления. В: Серия конференций IOP: Материаловедение, инженерия 96 , 012031 (1–10) (2015).https://doi.org/10.1088/1757-899X/96/1/012031

    Артикул Google ученый

  • 8.

    Браунен, Д., Кок, Н., Куигли, Дж. М.: Использование и энергосбережение в жилищах: экономика и демография. Евро. Экон. Ред. 56 , 931–945 (2012)

    Артикул Google ученый

  • 9.

    Longhi, S .: Расходы на электроэнергию в жилых домах и актуальность изменений в домашних условиях.Energy Econ. 49 , 440–450 (2015)

    Артикул Google ученый

  • org/ScholarlyArticle”> 10.

    Филиппини, М., Пачаури, С .: Эластичность спроса на электроэнергию в городских домохозяйствах Индии. Энергетическая политика 32 , 429–436 (2004)

    Статья Google ученый

  • 11.

    Бесаньи, Г., Боргарелло, М .: Детерминанты жилищных расходов на энергию в Италии. Энергетика 165 , 369–386 (2018)

    Статья Google ученый

  • 12.

    Галвин, Р., Бланк, М.С.: Экономическая целесообразность политики тепловой модернизации: изучение 10-летнего опыта работы в Германии. Энергетическая политика 54 , 343–351 (2013)

    Статья Google ученый

  • org/ScholarlyArticle”> 13.

    Michelsen, C., Müller-Michelsen, S .: Energieeffizienz im Altbau: Werden die Sanierungspotenziale überschätzt? Ergebnisse auf Grundlage des ista-IWH-Energieeffizienzindex, Wirtschaft im Wandel, ISSN 2194-2129, Leibniz-Institut für Wirtschaftsforschung Halle (IWH), Halle (Saale), 16 pp.447–455. (2010)

  • 14.

    Ховард, Л .: Климат Лондона: выведено из метеорологических наблюдений, проведенных в разных местах в окрестностях мегаполиса. В: Two Volumes, Volume 1. Издательство: Philips W, также продается J. и A. Arch. (1818)

  • 15.

    Ховард, Л .: Климат Лондона: выведено из метеорологических наблюдений, проведенных в разных местах по соседству с мегаполисом. В: Два тома, том 2. Издатель: Philips W, также продается J.и А. Арх. (1820)

  • org/ScholarlyArticle”> 16.

    Вонорахардджо, С .: Новые концепции в планировании районов, основанные на исследовании теплового острова. Процедуры Soc. Behav. Sci. 36 , 235–242 (2012). https://doi.org/10.1016/j.sbspro.2012.03.026

    Артикул Google ученый

  • 17.

    Андони, Х., Вонорахардджо, С .: Обзор технологий смягчения последствий для управления эффектом городского теплового острова в жилых домах и поселках. В: Серия конференций IOP: Наука об окружающей среде Земли 152 , 012027 (1–10) (2018).https://doi.org/10.1088/1755-1315/152/1/012027

    Артикул Google ученый

  • 18.

    Ян, X., Чжао, Л .: Суточное термическое поведение тротуаров, растительности и водоема в жарком и влажном городе. Корпуса 6 (1), 2 (2016). https://doi.org/10.3390/buildings6010002

    MathSciNet Статья Google ученый

  • 19.

    Аль-Моханнади, M.S .: Моторизованный транспорт и эффект UHI в Дохе: влияние дорожного движения на эффект теплового острова, диссертация Катарского университета (2017)

  • 20.

    Тан, Дж., Чжэн, Ю., Тан, X., Го, К., Ли, Л., Сун, Г., Чжэнь, X., Юань, Д., Калькштейн, А., Ли, Ф. , Чен, Х .: Городской остров тепла и его влияние на волны тепла и здоровье людей в Шанхае. Int. J. Biometeorol. 54 , 75–84 (2009). https://doi.org/10.1007/s00484-009-0256-x

    Артикул Google ученый

  • 21.

    Янг, Дж., Сантамурис, М .: Городской остров тепла и технологии смягчения последствий в азиатских и австралийских городах: воздействие и смягчение.Urban Sci. 2 (3), 74 (2018). https://doi.org/10.3390/urbansci2030074

    Артикул Google ученый

  • 22.

    Афлаки, А., Мирнежад, М., Гаффарианосейни, А., Омрани, Х., Ван, З., Акбари, Х .: Стратегии смягчения последствий городского острова тепла: современное состояние обзор Куала-Лумпура, Сингапура и Гонконга. Города 62 , 131–145 (2017). https://doi.org/10.1016/j.cities.2016.09.003

    Артикул Google ученый

  • 23.

    Нуруззаман, М .: Городской остров тепла: причины, последствия и меры по смягчению: обзор. Int. J. Environ. Монит. Анальный. 3 (2), 67–73 (2015). https://doi.org/10.11648/j.ijema.20150302.15

    Артикул Google ученый

  • 24.

    Араби, Р., Шахидан, М.Ф., Камаль, М.С.М., Джаафар, М.Ф.З.Б., Рахшандехро, М.: Смягчение последствий городского теплового острова с помощью зеленых крыш. Curr. World Environ. 10 (1), 918–927 (2017). https: // doi.org / 10.12944 / CWE.10.Special-Issue1.111

    Артикул Google ученый

  • 25.

    Акбари, Х., Карталис, К., Колокоца, Д., Мушио, А., Пизелло, А.Л., Росси, Ф., Сантамурис, М., Синнеф, А., Вонг, Н.Х., Зинзи , М .: Локальное изменение климата и методы смягчения последствий городского теплового острова: современное состояние. J. Civ. Англ. Manag. 22 (1), 1–16 (2016). https://doi.org/10.3846/13923730.2015.1111934

    Артикул Google ученый

  • 26.

    Morini, E., Castellani, B., Presciutti, A., Anderini, E., Filipponi, M., Nicolini, A., Rossi, F .: Экспериментальный анализ влияния геометрии и материалов фасада на аналог городского округа альбедо. Устойчивость 9 , 1245 (2017). https://doi.org/10.3390/su45

    Артикул Google ученый

  • 27.

    Ямамото, Ю.: Меры по смягчению последствий городского острова тепла. Ежеквартальный обзор № 18 (2006)

  • 28.

    Synnefa, A., Santamouris, M .: Покрытия холодного цвета борются с эффектом городского острова тепла. Отдел новостей SPIE (2007). https://doi.org/10.1117/2.1200706.0777

    Артикул Google ученый

  • 29.

    Роман, К.К., О’Брайен, Т., Алви, Дж. Б., Ву, О.: Моделирование эффектов холодной крыши и крыши на основе PCM (материалов с фазовым переходом) для смягчения UHI (городского теплового острова) в известные города США. Энергия 96 , 103–117 (2016). https: // doi.org / 10.1016 / j.energy.2015.11.082

    Артикул Google ученый

  • 30.

    Кандья, А., Мохан, М .: Снижение эффекта городского теплового острова за счет модификации ограждающих конструкций зданий. Энергетика. 164 , 266–277 (2018). https://doi.org/10.1016/j.enbuild.2018.01.014

    Артикул Google ученый

  • org/ScholarlyArticle”> 31.

    Дерни, Д., Гаспари, Дж .: Внешняя облицовка ограждающей конструкции здания: влияние на энергетический баланс и микроклимат.Здания 5 , 715–735 (2015). https://doi.org/10.3390/buildings5020715

    Артикул Google ученый

  • 32.

    Karlessi, T., Santamouris, M., Synnefa, A., Assimakopoulos, D., Didaskalopoulos, P., Apostolakis, K .: Разработка и испытание покрытий холодного цвета, легированных PCM, для смягчения городского теплового острова и крутые здания. Строить. Environ. 46, , 570–576 (2011). https://doi.org/10.1016/j.buildenv.2010.09.003

    Артикул Google ученый

  • 33.

    Справочник по основам DOE Термодинамика, теплопередача и поток жидкости Vol. 1–3. DOE-HDBK-1012 / 1-92 ИЮНЬ Министерство энергетики США FSC-6910 Вашингтон, округ Колумбия, 20585 (1992)

  • 34.

    Иегуда, С .: Физика для архитекторов. Infinity Publishing.com, США (2003)

    Google ученый

  • 35.

    Grondzik, W.T., Kwok, A.G .: Механическое и электрическое оборудование для строительства, 12-е изд. Уайли, Индианаполис (2015)

    Google ученый

  • 36.

    Беннетт, Д.: Устойчивая бетонная архитектура. Издательство RIBA, Лондон (2010)

    Google ученый

  • 37.

    Надь, Б., Нехме, С.Г. , Сзагри, Д .: Тепловые свойства и моделирование бетонов, армированных фиброй. Энергетические процедуры 78 , 2742–2747 (2015). https://doi.org/10.1016/j.egypro.2015.11.616

    Артикул Google ученый

  • 38.

    Чан, Дж .: Тепловые свойства бетона с различными шведскими заполнителями, Отчет TVBM-5095, магистерская диссертация, Лундский университет, декабрь (2013)

  • 39.

    Рахманян, И.: Термические и механические свойства гипсокартонных плит и их влияние на огнестойкость систем на основе гипсокартона, докторская диссертация, Манчестерский университет (2011)

  • 40.

    Park, SH, Manzello, SL, Bentz, Д.П., Мизуками, Т .: Определение тепловых свойств гипсокартона при повышенных температурах. Fire Mater. (2009). https://doi.org/10.1002/fam.1017

    Артикул Google ученый

  • 41.

    Вакили, К.Г., Хуги, Э., Карвонен, Л., Шневлин, П., Виннефельд, Ф .: Температурное поведение газобетона в автоклаве при воздействии огня. Джем. Бетонные композиции. 62 , 52–58 (2015)

    Статья Google ученый

  • 42.

    Ungkoon, Y., Sittipunt, C., Namprakai, P., Jetipattaranat, W., Kim, K.S., Charinpanitkul, T .: Анализ микроструктуры и свойств строительных материалов для стен из пенобетона в автоклаве. Дж.Ind. Eng. Chem. 13 (7), 1103–1108 (2007)

    Google ученый

  • 43.

    Wolde, A.T., McNatt, J.D., Krahn, L .: Тепловые свойства изделий из деревянных панелей, древесины зданий и для использования в зданиях. Национальная лаборатория Окриджа (1988)

  • 44.

    Справочник по финской фанере, ® Федерация лесной промышленности Финляндии, ISBN 952-9506-63-5

  • 45.

    Госс, В.П., Миллер, Р.Г .: Тепловые свойства древесины и изделий из дерева.В: ASHRAE Handbook-Fundamentals, pp. 193–203 (1989)

  • 46.

    Twiga, Изоляция сегодня для лучшего будущего, U.P. Twiga Fiberglass Limited, Нью-Дели, Индия (2016)

  • 47.

    Engineering ToolBox: Удельная теплоемкость обычных веществ. https://www.engineeringtoolbox.com/specific-heat-capacity-d_391.html. По состоянию на 16 марта 2019 г.

  • 48.

    Чжоу, Б., Рыбски, Д., Кропп, Дж. П .: Роль размера города и городской формы в поверхностном городском тепловом острове.Sci. Отчет 7 , 4791 (2017). https://doi.org/10.1038/s41598-017-04242-2

    Артикул Google ученый

  • 49.

    Алобайди, Д., Бакарман, М.А., Обейдат, Б.: Влияние конфигурации городской формы на городской остров тепла: тематическое исследование Багдада, Ирак. Процедуры Eng. 145 , 820–827 (2016). https://doi.org/10.1016/j.proeng.2016.04.107

    Артикул Google ученый

  • 50.

    Стоун Б., Роджерс М.О .: Городская форма и тепловая эффективность: как дизайн городов влияет на эффект городского острова тепла. Варенье. Строить планы. Доц. 67 (2), 186–198 (2001)

    Статья Google ученый

  • 51.

    Томас, Д., Андони, Х., Юризат, А., Стивен, С., Ахсани, Р.А., Сутьяхджа, И.М., Мардияти, М., Вонорахардджо, С.: Контроль теплового потока на блочные конструкции и Сэндвич-стены, Международная конференция по проектированию и применению инженерных материалов (IC-DAEM) 2018, Бандунг, Индонезия (представлена)

  • 52.

    Андони, Х., Юризат, А., Стивен, С., Томас, Д., Ахсани, Р.А., Сутжахджа, И.М., Мардияти, М., Вонорахардджо, С.: Исследования теплового поведения строительных стен на основе типа и состава материалов, Международная конференция по проектированию и применению технических материалов (IC-DAEM) 2018, Бандунг, Индонезия (представлена)

  • org/ScholarlyArticle”> 53.

    Се, К .: Интерактивное моделирование теплопередачи для всех. Phys. Учить. 50 (4), 237–240 (2012). https://doi.org/10.1119/1.3694080

    Артикул Google ученый

  • 54.

    Aversa, P., Palumbo, D., Donatelli, A., Tamborrino, R., Ancona, F., Galietti, U., Luprano, VAM: Инфракрасная термография для исследования динамического теплового поведения непрозрачных элементов здания: сравнение между пустыми и заполненными волокнами конопли стенками прототипа. Энергетика. 152 , 264–272 (2017). https://doi.org/10.1016/j.enbuild.2017.07.055

    Артикул Google ученый

  • 55.

    Wonorahardjo, S., Sutjahja, I.М .: Бангунан Гедунг Хиджау унтук Даэра Тропис. ITB Press, Бандунг (2018)

    Google ученый

  • org/ScholarlyArticle”> 56.

    Вонорахардджо, С., Сутяхджа, И.М., Курния, Д., Фахми, З., Путри, В.А.: Возможность хранения тепловой энергии с использованием кокосового масла для контроля температуры воздуха. Корпуса 8 , 95 (2018). https://doi.org/10.3390/buildings8080095

    Артикул Google ученый

  • 57.

    Damiati, S.A., Zaki, S.A., Rijal, H.B., Wonorahardjo, S .: Полевое исследование адаптивного теплового комфорта в офисных зданиях в Малайзии, Индонезии, Сингапуре и Японии в жаркое и влажное время года. Строить. Environ. 109 , 208–223 (2016). https://doi.org/10.1016/j.buildenv.2016.09.024

    Артикул Google ученый

  • 58.

    Акбари, Х., Гартланд, Л., Конопацки, С .: Измеренная экономия энергии на светлых крышах: результаты трех демонстрационных участков в Калифорнии. Национальная лаборатория Лоуренса Беркли, отдел экологических энергетических технологий, Беркли, Калифорния (США) (1998)

  • 59.

    Чжоу, А., Вонг, К.В., Лау, Д.: Проектирование теплоизоляционных бетонных стеновых панелей для устойчивого строительства среда. Sci. Мир J. 2014 , 1–12 (2014). https://doi.org/10.1155/2014/279592

    Артикул Google ученый

  • 60.

    Альварес, Х.Л., Муньос, Н.А.Р., Домингес, И.Р.М .: Влияние изоляции крыши и стен на стоимость энергии в домах с низким доходом в Мексике.Устойчивое развитие. 8 (7), 590 (2016). https://doi.org/10.3390/su8070590

    Артикул Google ученый

  • 61.

    Дин, К.В., Ван, Г., Инь, У.Ю .: Применение композитных сэндвич-панелей в строительстве. Прил. Мех. Матер. 291–294 , 1172–1176 (2013). https://doi.org/10.4028/www.scientific.net/AMM.291-294.1172

    Артикул Google ученый

  • 62.

    Соррелл С., Димитропулос Дж .: Эффект отскока: микроэкономические определения, ограничения и расширения. Ecol. Экон. 65 (3), 636–649 (2008). https://doi.org/10.1016/j.ecolecon.2007.08.013

    Артикул Google ученый

  • 63.

    Виванко, Д.Ф., Кемп, Р., ван дер Воет, Э .: Как бороться с эффектом отскока? Ориентированный на политику подход. Энергетическая политика. 94 , 114–125 (2016)

    Статья Google ученый

  • org/ScholarlyArticle”> 64.

    Großmann, K., Bierwirth, A., Bartke, S., Jensen, T., Kabisch, S., von Malottki, C., Mayer, I., Rügamer, J .: Energetische Sanierung: Sozialräumliche Strukturen von Städten berücksichtigen (Энергетическая модернизация: рассмотрение социально-пространственных структур городов). GAIA. 23 (4), 309–312 (2014)

    Статья Google ученый

  • 65.

    Фрейре-Гонсалес, Дж .: Новый способ оценки прямого и косвенного эффекта отскока и других показателей отскока.Энергия. 128 , 394–402 (2017)

    Статья Google ученый

  • 66.

    Peraturan Menteri Energi dan Sumber Daya Mineral Republik Indonesia No. 13 tahun tentang Penghatan Pemakaian Tenaga Listrik (2012)

  • org/ScholarlyArticle”> 67.

    SNI 03-6572-2001 Tata Cara Perencanai Bangundandara Ventilas

  • 68.

    Prosedur audit energi pada bagunan Gedung, Badan Standardisasi Nasional, SNI 03-6196-2000, ICS 91.040.01

  • 69.

    Schuessler, R .: Индикаторы энергетической бедности: концептуальные вопросы Часть I: Правило десяти процентов и индикаторы двойной медианы / среднего, дискуссионный документ № 14-037

  • 70.

    Davis, A ., Пэдли, М .: Стандарт минимального дохода, Университет Лафборо (2017)

  • 71.

    http://iesr.or.id/pengentasan-kemiskinan-energi-membutuhkan-perubahan-cara-pandang-dan-reformasi-program-di-sektor-energi/. По состоянию на 1 августа 2019 г.

  • 72.

    Чен, С., Раваллион, М .: Развивающийся мир беднее, чем мы думали, но не менее успешен в борьбе с бедностью, Всемирный банк, Исследовательская группа по вопросам развития, август 2008 г., WPS4703, Разрешенное публичное раскрытие информации Разрешено публичное раскрытие информации

  • 73.

    Surjamanto, W., Sahid: The Capacity of Urban Environment, Case Study: Urban Kampong at Bandung, 3rd International Seminar on Tropical Eco-Settlement, Городские лишения: проблема для устойчивых городских поселений, Министерство общественных работ , Исследовательский институт населенных пунктов, Джакарта (2012)

  • 74.

    Радемакерс, К., Йирвуд, Дж., Феррейра, А. (Триномика), Пай, С., Гамильтон, И., Аньолуччи, П., Гровер, Д. (UCL), Карасек, Дж., Анисимова, Н. . (SEVEn): Выбор показателей для измерения энергетической бедности, Заключительный отчет пилотного проекта «Энергетическая бедность – оценка воздействия кризиса и обзор существующих и возможных новых мер в государствах-членах», Trinomics (2016)

  • Что такое CI и Как разработать систему непрерывной изоляции

    Что такое CI и как разработать систему непрерывной изоляции

    Предоставлено STO ShareShare
    • Facebook

    • Twitter

    • Pinterest

    • Pinterest

      Pinterest

    • Почта

    Или

    https: // www.archdaily.com/896871/what-is-eifs-and-how-to-design-an-external-insulation-and-finish-system

    CI (Continuous Insulation System) – это утепленная фасадная система для стен и вентилируемых плит, которая работает. за счет наложения 5 слоев: фиксация, изоляция, гидроизоляция (открытая для диффузии пара и устойчивая к ударам) и внешний слой облицовки.

    Как устанавливаются эти компоненты и как они работают? Это система для новых проектов или ее можно интегрировать в существующие здания (модернизировать)? Как правильно спроектировать CI для моего архитектурного проекта? Найдите эти и другие ответы ниже.

    Компоненты CI

    Крепление изоляционного материала

    Обычно оно состоит из клеевого раствора. В некоторых случаях добавляются механические крепления, особенно если проект имеет большие ветровые отсосы или если было нанесено очень тяжелое покрытие.

    StoTherm | StoTherm Silt

    StoTherm / StoTherm Silt. Изображение предоставлено STO

    Изоляционный материал

    Это зависит от выбора клиента и конкретных потребностей проекта.На рынке представлено большое количество изоляторов, но чаще всего используются EPS, XPS, минеральная вата, изоляционные материалы из дерева, жесткие силикатные пены, фенольные пены и другие.

    EPS | EPS Графит

    Предоставлено STO

    Минеральная вата | Древесная шерсть

    Предоставлено STO

    Минеральная пена | Фенольная пена

    Предоставлено STO

    Базовый слой раствора с полимерами + армирующая сетка

    Базовый слой, как определено Европейским Союзом, работает как гидроизоляционная жидкость и паропроницаемая вода, в то время как армирующая сетка позволяет система должным образом противостоит ударам, погодным условиям и другим внешним воздействиям.

    Предоставлено СТО

    Облицовка

    Это последний слой, видимый снаружи. Его можно выбрать из широкого спектра покрытий, красок и других видов отделки.

    + 36

    На какие поверхности можно наносить?

    Эти системы изначально возникли для улучшения существующих зданий, поэтому их можно применять на любом типе поверхности: каменные стены, бетон (с покрытием или без покрытия), сборные системы, легкие деревянные или металлические перегородки, OSB, фиброцемент, гипсокартонные плиты для наружных работ. , среди прочего.Поскольку он состоит из воздуха, это легкая система, которая не добавляет лишнего веса.

    Важно отметить, что на развитых рынках этот тип системы регулируется таким образом, что полный продукт поставляет один производитель. Таким образом, производительность будет соответствовать одному провайдеру.

    Бетон | Сборные перегородки Baumax | SIP-панель

    Предоставлено STO

    Легкая перегородка из волокнистого цемента | Плита OSB | Гипсокартон для наружных работ

    Предоставлено СТО

    Кладка | Существующая стена с покрытием

    Предоставлено STO

    Сборный пенополистирол (ICF или Exacta)

    Предоставлено STO

    Рекомендации по проектированию

    1.

    Начните с вопроса: насколько я хочу изолироваться?

    Перед проектированием системы CI мы должны ответить на следующие вопросы: Был ли проведен энергетический анализ проекта? Должно ли быть достигнуто значение U (коэффициент теплопередачи)? Это проект, разработанный в рамках программы по загрязнению воздуха, с более строгими значениями U? Если наша система CI предназначена для достижения значения U, требуемого проектом, мы можем быть уверены в ее тепловом поведении в будущем.

    2. Определите ширину системы в соответствии с вашими конкретными условиями

    Ширина системы варьируется и может варьироваться от 2.От 5 до 20 см, чаще всего шириной 8 см. Во-первых, необходимо определить оболочку: какая поверхность будет отделять условные пространства от некондиционных? Это общественное здание, выходящее на улицу? Какие риски это окажет на систему? Это не то же самое, что проектировать CI под карнизом на 3-м этаже, чем тот, который находится на уровне улицы или подвержен погодным условиям (дождь, град, прямое солнце, ветер и другие).

    Detalles Constructivos. Изображение предоставлено STO

    3. Выберите изоляционный материал в соответствии с потребностями проекта.

    Как было сказано ранее, вы не можете спроектировать КЭ для стандартной стены или вентилируемой плиты таким же образом, как для участка, поврежденного водой.В одном проекте могут быть смешаны разные изоляционные решения, в зависимости от того, где расположена система. Кроме того, значения U будут другими, если CI применяется к стене или вентилируемой плите.

    Detalles Constructivos. Изображение любезно предоставлено STO

    4. Определите связь между CI и системами изоляции крыши, основания, окон и др.

    Поскольку это не система для крыш или перекрытий, CI заставляет нас определять, как наша изоляция стен будут подключены к утеплению крыши: нужно ли все обернуть и вставить КИ в систему утепления крыши? Или его можно прикрепить к стене без необходимости сращивания? Что касается основания, мы также должны определить, насколько далеко уйдет изоляция и как она будет соединяться с изоляцией полов.

    Detalles Constructivos. Изображение предоставлено STO

    5. Разрешить связь между CI и элементами, которые «прерывают» систему

    Помимо крыши и основания, все те элементы, которые могут «прерывать» систему, должны быть идентифицированы и устранены: двери, окна, освещение и др. В существующих зданиях необходимо учитывать все эти предсуществования, и в то же время необходимо изучить основу, на которую будет наноситься система: это штукатурка или краска, которая легко отслаивается? Вам нужно соскоблить? Могу ли я просто использовать грунтовку, улучшающую адгезию между стеной и системой?

    Detalles Constructivos.Изображение предоставлено STO

    6. Обратитесь за советом и проанализируйте технические характеристики предлагаемого CI.

    CI не является рисунком; Это раствор, имеющий определенный объем и, следовательно, требующий профессиональной консультации для обеспечения его правильного функционирования. В этом смысле важно понимать технические характеристики продукта и требовать набора инструкций, объясняющих все, что нам нужно знать, прежде чем применять его в нашем проекте.

    * Системы CI также известны как EIFS (системы отделки внешней изоляции), SATE (система внешней теплоизоляции), EWIS (система изоляции внешних стен), ETICS (композитная система изоляции внешних стен), WDVS (система Wärmedämmverbund) или Thermohaut ( «Термокожа »).

    Изображения в этой статье были разработаны Николасом Шульцем, менеджером по продукции STO Chile.

    Модернизация внутренней изоляции каменных стен

    Введение

    Снижение энергопотребления в зданиях становится все более настоятельной необходимостью из-за сочетания требований энергетической безопасности, роста затрат на электроэнергию и необходимости снижения экологического ущерба, наносимого окружающей среде. потребление энергии. В ходе значительного объема исследований были разработаны руководства и технологии, которые помогут проектировщикам и владельцам значительно снизить потребление энергии в новых зданиях. Однако существует огромное количество существующих зданий, подавляющее большинство которых имеют плохо изолированные ограждения. Повышение энергоэффективности этого фонда зданий станет очень важной частью перехода Северной Америки от региона, зависящего от импорта ископаемого топлива, к низкоуглеродной самодостаточной экономике.

    Модернизация, реконструкция и переоборудование зданий для новых целей связаны с множеством проблем. Социально, культурно и экономически важный класс зданий – это несущие здания из кирпичной кладки, построенные, как правило, до Второй мировой войны.Добавление изоляции к стенам таких каменных зданий в холодном, особенно холодном и влажном климате может в некоторых случаях вызвать проблемы с производительностью и долговечностью. Многие из тех же принципов применимы к внутренней изоляции стен CMU с каменной облицовкой, широко используемой в течение десятилетий после Второй мировой войны.

    В этом дайджесте рассматриваются принципы контроля влажности, которым необходимо следовать для успешной утепленной модернизации сплошной несущей кирпичной стены. Представлены и сопоставлены различные возможные подходы к модернизации таких стен.

    Влагобаланс

    Основной проблемой при изоляции старых несущих каменных зданий в холодном климате является возможность повреждения кирпичной кладки от замерзания и гниения любой заделанной деревянной конструкции. Обе проблемы связаны с избыточным содержанием влаги, и поэтому уместно провести анализ влажности в ограждающих конструкциях здания.

    Чтобы возникла проблема, связанная с влажностью, должны быть выполнены как минимум пять условий:

    1. должен быть доступен источник влаги,

    2. должен быть путь или средства для перемещения этой влаги,

    3. должна быть какая-то движущая сила, вызывающая движение влаги,

    4. задействованный материал (материалы) должен быть восприимчивым к повреждению от влаги, и

    5. содержание влаги должно превышать безопасное содержание влаги в материале в течение достаточного периода времени. .

    Чтобы избежать проблем с влажностью, теоретически можно было бы исключить любое из перечисленных выше условий. В действительности практически невозможно удалить все источники влаги, построить стены без изъянов или устранить все силы, движущие движением влаги. Также неэкономично использовать только те материалы, которые не подвержены повреждениям от влаги. Поэтому на практике обычно учитываются два или более из этих предварительных условий, чтобы уменьшить вероятность превышения безопасного содержания влаги и время, в течение которого содержание влаги будет превышено.

    Вся конструкция корпуса требует баланса смачивания и сушки (, рис. 1 ). Поскольку смачивание происходит в разное время, чем сушка, хранение сокращает время между смачиванием и сушкой. Если соблюдать баланс между смачиванием и сушкой, влага не будет накапливаться с течением времени, безопасное содержание влаги не будет превышено, а проблемы, связанные с влажностью, маловероятны. Однако при оценке риска повреждения из-за влаги всегда следует учитывать емкость хранения, а также степень и продолжительность смачивания и высыхания.



    Рисунок 1:
    Аналогия баланса влажности.

    Четыре основных источника влаги для ограждения надземного здания ( Рисунок 2 ):

    1. осадки, особенно проливной дождь,

    2. водяной пар в воздухе, переносимый диффузией и / или движение воздуха через стену (изнутри или снаружи),

    3. встроенная и накопленная влага и

    4. жидкая и связанная грунтовая вода.


    Рисунок 2:
    Источники влаги и механизмы для произвольной стены шкафа.


    Возможность сушки сборки является важным фактором при оценке ее уязвимости к проблемам влажности. Влага обычно удаляется из корпуса с помощью ( Рисунок 3 ):

    1. испарение воды на внутренней и внешней поверхности, переносимой капиллярным отсасыванием через микроскопические поры;

    2. перенос пара за счет диффузии (через микроскопические поры), утечки воздуха (через трещины и отверстия) или того и другого, наружу или внутрь;

    3. дренаж через щели, щели и отверстия под действием силы тяжести; и

    4. вентиляция (вентиляционная сушка), преднамеренный поток воздуха за облицовкой.


    Рисунок 3:
    Механизмы отвода влаги.

    Зачем модернизировать несущие каменные стены

    Стены ограждающих конструкций многих старых зданий состоят из нескольких слоев кирпичной кладки, цемента, извести или цементно-известкового раствора. Внутри может быть открытая кладка, но часто она завершается деревянной обрешеткой и / или штукатуркой. В институциональных зданиях, особенно построенных позже в этот период, один или несколько слоев полой глиняной или терракотовой плитки могут быть добавлены в интерьер и отделаны штукатуркой.Полые внутренние перемычки обеспечивали как повышенную изоляцию, так и пространство для работы сантехнических служб. Начиная со Второй мировой войны, внутренний слой кладки часто состоял из бетонных блоков, соединенных с облицовкой наружной кладки.

    Несущие здания из кирпичной кладки обладают потенциалом для длительного срока службы – именно по этой причине многие из них все еще существуют и доступны для ремонта и переоборудования после срока службы от 50 до 100 лет. Однако реалии растущих затрат на электроэнергию, повышение стандартов комфорта пассажиров и неприемлемость экологического ущерба из-за чрезмерных потерь энергии на кондиционирование помещения означают, что современные ремонтные работы должны включать средства уменьшения теплового потока через ограждение.

    Несущая кирпичная кладка прошлого имеет широкий спектр тепловых свойств, но можно предположить, что обычная кирпичная кладка средней плотности (от 80 до 110 фунтов на фут) обеспечивает R-значение от 0,25 до 0,33 рэнда на дюйм. Кирпич более высокой плотности (более 125 фунтов на квадратный фут) имеет более низкое тепловое сопротивление, около 0,15 / дюйм. Следовательно, стенка толщиной в три витка (12 дюймов) обеспечивает значение R от 3 до 4 плюс коэффициенты поверхностной теплопередачи («воздушные пленки») другого R1. Если кладка намокнет, показатель R снизится. Стена CMU с внешней облицовкой кирпичом имеет аналогичные уровни производительности.Этот уровень изоляции слишком низкий для многих практических целей и может даже привести к проблемам с конденсацией, если уровень влажности внутри помещения будет оставаться слишком высоким. Это особенно актуально, если использование здания изменено на музей или галерею. Однако даже переоборудование склада в квартиру на чердаке может изменить внутренние условия в достаточной степени, чтобы вызвать проблему. Следовательно, по многим причинам часто принимается решение добавить изоляцию к стенам во время переоборудования и ремонта, поскольку в настоящее время это возможно с наименьшими нарушениями.

    Чтобы обеспечить достижение целей комфорта, энергоэффективности и долговечности, окна, крыши, подвалы и воздухонепроницаемость также должны быть включены в любую оценку потенциала модернизации здания. Значительные улучшения производительности этих других компонентов ограждающих конструкций здания могут значительно улучшить общие характеристики здания.

    Во многих случаях добавление теплоизоляции, уменьшение утечки воздуха и высокоэффективные окна не только сокращают потребление энергии, повышают комфорт и предотвращают конденсацию на внутренней поверхности, но также позволяют создавать меньшие, менее архитектурно навязчивые и менее дорогие системы отопления, вентиляции и кондиционирования воздуха. быть установлен.

    Модернизация внешней изоляции

    С точки зрения строительной науки, модернизация внешней изоляции предлагает самый простой, самый большой и минимальный подход к повышению термического сопротивления корпуса, воздухонепроницаемости и сопротивления проникновению дождя. В то же время, модернизация внешнего ограждения увеличивает долговечность существующей стены больше, чем любой другой подход (поддерживая постоянную температуру и устраняя все источники смачивания), и обеспечивает непрерывность всех контрольных слоев.По сути, любой уровень производительности может быть достигнут с помощью внешней модернизации, поскольку существующий корпус используется просто как опорная конструкция.

    Однако есть много причин, по которым нельзя использовать модернизацию внешней изоляции, включая, конечно, необходимость защиты эстетической ценности внешнего фасада здания.

    Рис. 4: Модернизация внешней теплоизоляции является предпочтительным решением для строительной науки.

    Возможность проблем с влажностью при модернизации интерьера

    Ремонт любой стены может нарушить баланс влажности, и на практике есть примеры, когда это нарушение привело к повреждению или проблемам с производительностью. Механизмы повреждения, вызывающие озабоченность, – это в первую очередь замораживание-оттаивание и субфлуоресценция солей. Оба эти механизма представляют собой проблему только в холодную погоду, а наиболее опасный из них, замораживание-оттаивание, может возникать только при температурах значительно ниже нуля, когда кирпичная кладка практически насыщена.Во избежание повреждений, связанных с влажностью, баланс следует четко учитывать в процессе проектирования модернизации (Straube et al 2012).

    Добавление теплоизоляции к внутренней части несущей кирпичной стены снизит температурный градиент в кирпичной кладке и уменьшит разницу температур между каменной кладкой и наружным воздухом (Рисунок 5). Оба эти изменения уменьшают сушильную способность кладки (в частности, снижается способность диффузионной сушки через кирпичную кладку, и может замедляться поверхностное испарение. ) Однако капиллярный поток, безусловно, является наиболее мощным механизмом перераспределения влаги, и на него практически не влияет изоляция.

    Вода, которая попадает на внутреннюю поверхность теперь изолированной внутренней поверхности кладки, может испаряться с этой поверхности во внутреннюю часть через внутреннюю изоляцию и отделку в более теплую погоду (если паропроницаемость этих внутренних слоев позволяет это).

    Поскольку снижение сушильной способности может привести к более высокому содержанию влаги (не обязательно небезопасным уровням, но часто неизвестен безопасный уровень с какой-либо точностью), было бы разумно одновременно уменьшить смачивание стены (в идеале, эквивалентное или большее количество) для восстановления баланса влажности.Следовательно, модернизация внутренней изоляции каменного здания требует тщательной оценки механизмов увлажнения. Преимущество внешнего переоборудования в долговечности можно оценить, сравнив полученный температурный градиент (рис. 6).


    Рисунок 5:
    Изменение температурного градиента из-за внутренней изоляции.

    Рисунок 6: Изменение температурного градиента из-за внешней изоляции.

    За последнее десятилетие оценка морозостойкости кирпичных и каменных кладок значительно расширилась.Результатом исследовательской работы стали методы тестирования и моделирования, позволяющие количественно оценить степень устойчивости к замораживанию-оттаиванию (Mensinga et al 2010, 2014, Lstiburek 2011). Тестирование и оценка позволяют группе количественно оценить риск повреждения при замораживании-оттаивании в процессе эксплуатации после внутренней модернизации и в настоящее время регулярно проводятся лабораториями RDH Building Science Laboratories.

    Механизмы смачивания и их контроль

    Смачивание, как описано выше, может происходить из-за смачивания дождем (особенно при плохих характеристиках дренажа поверхности), естественного увлажнения (от земли, таяния снега, плохого дренажа поверхности). После утечки воздуха через изоляцию важна конденсация воздуха и диффузионная конденсация пара. Все необходимо учитывать (Рисунок 7).

    Рисунок 7: Обычные механизмы смачивания каменных стен.

    Наибольшее и наиболее интенсивное увлажнение, которое обычно получает существующее здание, связано с выпадением и концентрацией проливного дождя. Места с самой высокой интенсивностью увлажнения (часто в диапазоне от 10 до 100 галлонов на квадратный фут в год в северо-восточной части Северной Америки) – это нижние углы оконных проемов (поскольку окна стекают и концентрируют воду в нижних углах. ) и на уровне (если дренажные детали не предусмотрены должным образом).Контроль потока дождевой воды с поверхности является наиболее важным аспектом контроля влажности кладки. Следовательно, уменьшение смачивания в этих местах за счет использования выступающих подоконников и дренажа основания часто может уменьшить смачивание наиболее критических областей в гораздо большей степени, чем уменьшение высыхания, вызванное изоляцией. Нельзя недооценивать роль выступов (выступы всего лишь на 1 дюйм существенно влияют на смачивание), поясов и выступающих краев капель вдоль подоконников и вершин пилястров.

    Добавление теплоизоляции в интерьер также увеличивает потенциал для нового механизма увлажнения – конденсации из-за утечки воздуха. Поскольку любая изоляция или новая внутренняя отделка снизят температуру внутренней поверхности кладки зимой, любой внутренний воздух, который контактирует с этой поверхностью, может конденсироваться (см. Рисунок 5).

    При достаточной утечке воздуха и достаточно высокой относительной влажности в помещении этот конденсат может накапливаться быстрее, чем высыхать, и внутренняя поверхность кладки станет насыщенной, в то же время внутренняя поверхность часто опускается ниже точки замерзания.Чтобы предотвратить возможное повреждение от влаги, в том числе повреждение при замораживании-оттаивании, внутри изоляции должен быть предусмотрен воздухонепроницаемый слой.

    Наконец, изоляционная кладка внутри может увеличить вероятность конденсационного смачивания, вызванного диффузией. Некоторый контроль диффузии пара необходим, если используется как теплоизоляция с высокой паропроницаемостью, так и влажность внутреннего пространства становится слишком высокой в ​​холодную погоду (от 30% до 40% относительной влажности в холодном климате). Однако в большинстве случаев обычно указываемый пародиффузионный барьер менее 1 перм. США не требуется.Фактически, внутренняя отделка и барьеры с низкой проницаемостью могут отрицательно сказаться на эксплуатационных характеристиках, поскольку такие барьеры для пара препятствуют или исключают возможность высыхания внутри.

    Требуемый контроль диффузионного смачивания паров обычно может быть обеспечен с помощью типичных латексных красок, полупроницаемых изоляционных материалов, интеллектуальных паро-замедлителей (продуктов, которые снижают паропроницаемость зимой и увеличивают ее на порядок летом) и других подобных материалы. В общем, оптимальный уровень требуемого контроля паров может быть легко рассчитан для конкретных условий воздействия в здании и климата с использованием методов динамического одномерного гигротермического анализа. (Мы обнаружили, что наиболее точным и подходящим инструментом часто является WUFI).

    Проблемные стратегии модернизации

    Обычная схема включает гипсокартон на стене со стальной стойкой, заполненной изоляционным войлоком (рис. 5). Небольшой (от ”до 2”) воздушный зазор может быть намеренно установлен на внутренней стороне существующей каменной стены или может образоваться случайно из-за вариаций размеров, присущих существующим каменным зданиям. Отделка гипсокартона часто действует как воздушный барьер в этой ситуации, а краска, крафт-облицовка, полиэтиленовый лист или основа из алюминиевой фольги действуют как пароизоляционный слой.(Обратите внимание, что многослойная кладка обычно достаточно воздухопроницаема и сама по себе недостаточна в качестве слоя контроля воздуха). Такой подход сопряжен с множеством серьезных проблем.

    Во-первых, высока вероятность образования конденсата и плесени в стене. Как видно из рисунка 9, если внутренние условия меняются от 68 F / 25% RH до 71 F / 35% RH, температура точки росы будет варьироваться от 30 до 40 F. Следовательно, когда тыльная сторона кладки опускается ниже этих значений. При высоких температурах (которые вероятны в холодную погоду) конденсация может произойти, если будет происходить поток воздуха за кладкой.Если наблюдается более высокая влажность в помещении и более низкие температуры наружного воздуха, вероятна серьезная конденсация даже с очень небольшими утечками через воздушный барьер гипсокартона. Эту озабоченность усугубляет обычная склонность повышать давление в коммерческих и институциональных зданиях. Эта практика предназначена для предотвращения проблем с комфортом из-за сквозняков из-за неконтролируемых утечек воздуха, но она также гарантирует, что воздух будет вытекать наружу в достаточных объемах, чтобы вызвать опасное количество конденсата на обратной стороне холодно изолированной кладки.

    Рис. 8: Концептуальный чертеж внутренней переоснащения шипами и обрешетками.

    Если используются стальные шпильки, такой подход не обеспечит изоляцию до желаемого уровня. Стальные стойки представляют собой мосты холода, и в данном сценарии теоретически способны обеспечить только около R-6 (меньше, если включены плиты перекрытия). На практике установка войлока между стойками без подкладки очень трудна, и почти наверняка войлок не будет установлен должным образом.Наконец, воздух может циркулировать внутри изоляции через воздушный зазор между каменной кладкой и войлоком, еще больше снижая R-значение и способствуя конденсации.

    Следовательно, эта схема страдает рядом ограничений – она ​​не обеспечивает разумного уровня теплоизоляции, она увеличивает зимнее увлажнение в самую холодную погоду (тот же период, в течение которого существует риск повреждения от замерзания-оттаивания) и создает плесень и риск для качества воздуха в помещении. Учитывая серьезные ограничения и сомнительные преимущества этой схемы, ее нельзя рекомендовать для модернизации внутренней изоляции.

    Рисунок 9: Температуры, при которых может происходить конденсация.

    Полупроницаемая пенопластовая изоляция

    Более успешный подход включает распыление воздухонепроницаемой изоляционной пены непосредственно на тыльную сторону существующей кладки (рис. 10). Внутренняя отделка должна иметь высокую паропроницаемость или иметь обратную вентиляцию. Преимущество этой модернизации состоит в том, что вся конденсация утечки воздуха строго контролируется, а кирпичные стены неровные и неровные.Использование аэрозольной пены также действует как барьер для влаги, поскольку любое небольшое случайное проникновение дождя будет локализовано и контролироваться. Таким образом, внутренняя отделка будет защищена, поскольку вода не будет стекать и скапливаться на полу, проникая через изоляцию. Вода, которая впитывается в кладку, может вытекать наружу (где она будет испаряться) или проникать внутрь, где она будет диффундировать через полупроницаемую аэрозольную пену и внутреннюю отделку.

    Нанесение пенопласта толщиной от 2 до 4 дюймов после установки стены из стальных каркасов несложно. Пустое пространство для стоек идеально подходит для распределения услуг и позволяет легко наносить отделку гипсокартоном (требуется для обеспечения огнестойкости пенопласта). Стальные шпильки следует удерживать на расстоянии более 1 дюйма от стены (рекомендуется 3 дюйма), чтобы позволить пенопласту укладываться и прилипать к кирпичной кладке во всех точках, а также контролировать тепловые мосты и наноклимат влаги, испытываемый внешним фланцем корпуса. шпильки.


    Рис. 10:
    Концептуальный чертеж модернизации распыляемой пены.

    Использование этого подхода поднимает вопрос о выборе внутренней паропроницаемости для пены.Как правило, внутренние слои следует выбирать так, чтобы они имели максимально возможную паропроницаемость, а также избегали смачивания диффузионной конденсацией в зимний период. Эта стратегия обеспечивает максимальный уровень внутренней сушки в теплую погоду. Распыляемая пена с закрытыми ячейками также обладает достаточным сопротивлением диффузии пара, чтобы управлять конденсацией в холодную погоду на границе раздела кирпич-пена и контролировать потенциально опасный входящий поток пара во время солнечного нагрева влажной кладки. Пенополиуретан с закрытыми ячейками, как правило, является хорошим решением для более тонких применений (2 дюйма полиуретановой пены с закрытыми ячейками 2 pcf имеет проницаемость около 1 перм и тепловое сопротивление около R-12), но полупроницаемые пенопласты с открытыми ячейками ( 5 ”имеет проницаемость около 13 перм и тепловое сопротивление почти R-20) может быть приемлемым выбором для большей толщины, если в помещении зимой поддерживается низкая влажность и температура наружного воздуха не слишком низкая.Гигротермическое моделирование можно использовать для определения материалов, подходящих для конкретного применения.

    Во многих случаях для внутренней модернизации использовалась изоляция из жесткого пенопласта различных типов. Для тонких слоев изоляции может использоваться полупроницаемый пенопласт, такой как экструдированный полистирол или необработанный полиизоцианурат, но для более толстых слоев предпочтительна более проницаемая пенополистирольная плита. Этот метод использовался успешно, но его сложнее построить, поскольку он требует большой осторожности при обеспечении плотного контакта плиты с кладкой (любые зазоры могут позволить конвективным петлям переносить влагу и тепло) и что полный воздушный барьер формованные (проклеенные и / или герметичные стыки).

    Устранение проникновений в конструкции

    Конструкция пола неизбежно проникает внутрь каменных стен этих зданий и опирается на них. Иногда это происходит на пилястрах, но чаще большие деревянные балки или бетонные плиты переносят нагрузки пола на стены. Эти проникновения нарушают непрерывность регулирования температуры, воздуха и воды. Наибольшее беспокойство вызывает возможное влияние на прочность пола после утепления стен (Ueno 2015).

    Когда структурное соединение осуществляется через бетонные плиты, реальных проблем с долговечностью нет. Однако проводящий бетон может вызывать значительные потери тепла, чтобы сделать внутренние поверхности бетона холодными. В зависимости от внутренней отделки, наружной температуры и относительной влажности в помещении конденсация на поверхности может стать проблемой. Существует ряд решений, если тепловые мосты становятся проблемой, включая актуальное и целевое применение тепла и / или снижение внутренней влажности, а также стратегии изоляции. Двухмерный анализ теплового потока – бесценный инструмент для оценки влияния температуры поверхности и теплового потока.

    Самым сложным сценарием является сценарий, при котором деревянные балки проникают в новую внутреннюю отделку и попадают в карманы в кладке. Цель должна заключаться в уменьшении всех утечек воздуха, которые переносят влагу в этот карман холодного луча. Обеспечение вентиляции этого пространства почти наверняка вызовет конденсацию, но не предотвратит ее. Тем не менее, желательно позволить небольшому количеству тепла поступать в это пространство, так как это высушит древесину по сравнению с более холодной (поскольку она лучше изолирована) кладкой вокруг нее.Если балки расположены нечасто на расстоянии 6 или 8 футов, то рекомендуется подход, показанный на Рисунке 7, то есть герметизация и пена обеспечиваются вокруг балки, и в этом месте будет использоваться более тонкая внутренняя изоляция. В некоторых случаях небольшие источники тепла могут быть предусмотрены в карманах для балок с помощью металлических клиньев с высокой проводимостью, установленных рядом с балками.

    Альтернативные методы
    Изоляция из минерального волокна

    Использование полупроницаемой пенопластовой изоляции в контакте с тыльной стороной существующей кладки является наиболее распространенной успешной стратегией модернизации внутренней изоляции.Однако по многим причинам может быть необходимо или желательно использовать изоляцию из минерального волокна. Опыт использования этого метода менее успешен, но новые материалы и методы открывают потенциал для модернизации с низким уровнем риска и высокой производительностью. Один из рекомендуемых подходов показан на рисунке 11.

    Наносимый жидкостью паропроницаемый воздух и водный барьер обычно следует наносить на обратную сторону кирпичной кладки, когда используется изоляция плит, особенно плиты из минерального волокна, потому что изоляция не является способен остановить миграцию жидкой воды.Приклеенная мембрана предотвращает проникновение, слив и накопление любой небольшой и локальной утечки воды в местах проникновения в пол. Мембрана, наносимая жидкостью, также действует как первичный воздушный барьер, будучи достаточно паропроницаемой, чтобы водяной пар мог двигаться в любом направлении.

    Полужесткая изоляционная плита может быть прикреплена с помощью клея или механических приспособлений (например, штифтов или винтов с изоляционной шайбой). Если используются клеи, плиты следует прикреплять с помощью сплошных горизонтальных канавок, чтобы ограничить конвекцию.

    Рис. 11: Внутренняя модернизация с использованием изоляции из минерального волокна.

    Сопротивление внутреннему потоку воздуха также необходимо для контроля риска естественной конвекции. Достаточно плотная изоляция из минерального волокна, плотно прижатая к кирпичной кладке, позволяет избежать зазоров, но стыки между досками по-прежнему оставляют путь (что можно решить, используя два слоя изоляции со смещенными стыками между слоями). Если изоляция слишком плотная, она не будет сжиматься вокруг неизбежно шероховатой поверхности открытой кирпичной кладки (иногда кладку можно сделать гладкой, применив известковый раствор или плотный водовоздушный барьер).

    Контроль диффузии пара также является проблемой при модернизации этого типа. Изоляция из минерального волокна имеет очень низкое сопротивление диффузии пара. Без дополнительной паростойкости в холодную погоду, скорее всего, произойдет конденсация на внутренней стороне кладки. Можно купить плиты, облицованные алюминиевой фольгой, но они имеют настолько низкую паропроницаемость, что конденсация на обращенной наружу обратной стороне фольги (часто на бумажной основе и отличная пища для форм) представляет собой реальный риск нагрева влажной кладки под воздействием солнечных лучей.

    Идеальным решением является использование умного замедлителя парообразования: такую ​​мембрану можно наклеить лентой и сделать непрерывной в качестве конвекционного барьера (который будет подвергаться умеренным перепадам давления), контролирует внешнюю диффузию в зимнюю погоду и, тем не менее, позволяет сушить внутрь в летних условиях (при условии использования проницаемой или вентилируемой внутренней отделки).

    Дренаж

    В некоторых случаях кладка может быть повреждена настолько, что можно ожидать проникновения дождя.Если внешний ремонт и перенаправление не могут контролировать этот тип утечки дождя, в исключительных случаях может потребоваться дренажное пространство за несущей кладкой. Образовать дренажный зазор и установить дренажную плоскость несложно, но достижение требуемых и критически важных деталей гидроизоляции может быть сложной задачей (особенно вокруг проемов в конструкционных перекрытиях). При таком подходе по-прежнему важно обеспечить очень хорошую воздухонепроницаемость, а также избежать конвекции воздуха во внутреннюю часть, несмотря на намеренно введенный дренажный зазор.

    Рис. 12: Внутреннее дооснащение с дренажем.

    Дренаж области стены легко осуществить, но собрать и слить любую собранную воду очень сложно: задача собрать воду в водосливной ванне и направить ее наружу через дренажные отверстия влечет за собой высокий риск поломки. В большинстве случаев переоборудование несущей стены в дренированную стену не рекомендуется из-за риска и трудностей. Внутренние водные барьеры и внешние детали должны быть в центре внимания для предотвращения проникновения дождя.

    Активные решения для высокой влажности

    Для применений, где требуется высокая (более 40%) относительная влажность зимой, может потребоваться регулирование воздушного потока путем создания давления в пространстве между изоляцией и внутренней отделкой с низкой влажностью воздух (Рисунок 13). Это также позволяет наносить более тонкие слои изоляции (поскольку воздушный поток гарантирует, что внутренняя отделка будет иметь внутреннюю температуру, независимо от теплового потока через стену).Поскольку воздух рядом с изоляционным слоем очень сухой, он позволяет выбрать изоляцию из минерального волокна с высокой паропроницаемостью и способствует испарительной сушке внутри в течение всего года, а не только летом. Наиболее распространенный выбор подачи воздуха для этого применения – это наружный воздух в холодную погоду, нагретый до внутренней температуры: механическое осушение дорогостоящее, а создание низкой влажности в холодную погоду является проблемой, тогда как нагрев наружного воздуха дает очень сухой воздух очень недорого.Подача нагретого воздуха используется только тогда, когда температура точки росы на улице ниже температуры точки росы комнатной температуры.

    Этот способ внутреннего переоборудования является наиболее сложным, самым дорогим и наиболее энергоемким. Однако его выбирают в некоторых случаях, потому что он также обеспечивает максимальную внутреннюю сушку и меньше всего изменяет баланс влажности, в то же время допускает то, что в противном случае было бы опасно высокой влажностью внутри. Тот же подход можно использовать для окон, добавив однослойное внутреннее штормовое окно, что полностью предотвратит образование конденсата и обеспечит комфорт в помещении.


    Рис. 8:
    Концептуальный чертеж внутренней модернизации с регулируемым давлением для работы с высокой влажностью.

    Резюме

    Изоляция несущих кирпичных зданий внутри в холодном климате часто требуется для удовлетворения требований к комфорту человека, экологических целей и целевых затрат. Многие такие внутренние переоборудования уже были успешно завершены в холодном климате с использованием непрерывного изоляционного слоя в сочетании с вниманием к внутренней воздухонепроницаемости и наружным деталям защиты от дождя.

    Использование полупроницаемой пенопластовой изоляции с полным контактом (или приклеиванием) к обратной стороне существующей кирпичной кладки является наиболее распространенной успешной стратегией модернизации внутренней изоляции в Северной Америке с отличным послужным списком успеха. Этот метод также имеет то преимущество, что он является одним из наиболее практичных в полевых условиях. Использование воздухо- и паропроницаемой полужесткой теплоизоляции из плит (пенопласт или минеральное волокно) может быть успешным, если достигается превосходная воздухонепроницаемость и подавляется конвекция, и часто требуется паропроницаемый водо-воздушный барьер, наносимый на внутреннюю кладку поверхность.

    Чтобы обеспечить достижение целей комфорта, энергоэффективности и долговечности, окна, крыша, подвал и воздухонепроницаемость также должны быть включены в стратегию модернизации здания. Значительные улучшения характеристик этих компонентов ограждающих конструкций здания могут значительно улучшить общие характеристики здания.

    Чтобы еще больше снизить вероятность проблем с влажностью в ограждении здания, механические системы должны быть спроектированы и введены в эксплуатацию так, чтобы избежать любого положительного давления в здании.Влажность в помещении также необходимо контролировать, особенно в холодную погоду и более холодный климат.

    Источники

    Лстибурек, Джо. «Building Science Insight # 047: Толстый, как кирпич», май 2011 г. Доступно по адресу http://www.buildingscience.com/documents/insights/bsi-047-thick-as-brick

    Mensinga, P., Straube, JF, Schumacher, CJ, «Оценка морозостойкости глиняного кирпича для проектов модернизации внутренней изоляции», Proc. Buildings XI , Клируотер-Бич, Флорида, декабрь 2010 г.

    Mensinga, P., DeRose, D., Straube, JF. «Метод испытаний для определения начала разрушения кладки при замораживании-оттаивании», ASTM STP 1577 , изд. Майкл Тейт, Западный Коншохокен, Пенсильвания, 2014.

    Штраубе, Джон Кохта Уэно и Кристофер Шумахер. «Внутренняя изоляция каменных стен: Руководство по окончательным мерам». Отчет Министерства энергетики США по строительству в Америке, июль 2012 г. Доступно по адресу: http://www.nrel.gov/docs/fy12osti/54163.pdf

    Ueno, K., Straube, JF , vanStraaten, R., «Полевой мониторинг и моделирование исторического здания с массивной кладкой, модифицированного с внутренней изоляцией», Proc.Of Buildings XII , Клируотер-Бич, Флорида, декабрь 2013 г.

    Уэно, К. «Полевой мониторинг деревянных элементов в изолированных каменных стенах в холодном климате», BEST Conference Building Enclosure Science & Technology 4 , Kansas Город Апрель 2015.

    Экологичный ремонт наружных стен и фасадов зданий. Заключительный отчет, Часть B – Общие концепции ремонта

    % PDF-1.6 % 1 0 obj > эндобдж 8 0 объект / CreationDate (D: 20120605123331 + 03’00 ‘) / Ключевые слова / ModDate (D: 20151110131939 + 02’00 ‘) / Производитель (PDF-XChange 4.0.199.0 \ (Windows XP Professional с пакетом обновления 3 \ (сборка 2600 \) \)) /Заголовок / rgid (PB: 283441675_AS: 294201242734592 @ 1447154450542) >> эндобдж 2 0 obj > / Шрифт> >> / Поля [] >> эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > транслировать 2012-06-05T12: 33: 31 + 03: 002015-11-10T13: 19: 39 + 02: 002012-06-29T09: 09: 52 + 03: 00PDF-XChange 4.0.199.0 (Windows XP Professional Service Pack 3 ( Build 2600)) Устойчивый ремонт наружных стен, фасада, приложение для оценки устойчивости / pdf

  • Устойчивый ремонт наружных стен и фасадов зданий.Заключительный отчет, Часть B – Общие концепции ремонта
  • Сирье Варес, Сакари Пулакка, Томи Торатти, Фулоп Людович, Петр Градил, Эркки Весикари, Ари Лайтинен, Антти Рууска, Тарья Хаккинен, Анне Толман, Сверре Холос, Анна Свенссон, Тале Софи Вестер Плессер, Роберто Герайта Кинг, Ари Лайтинен , Франсиско Родригес, Кристофер Твид, Крути Ганди
  • Экологичный ремонт
  • внешняя стена
  • фасад
  • оценка устойчивости
  • uuid: 50fbde30-109b-4ffd-9044-533a889099afuuid: 41db5b73-4914-4204-b4a9-877af5e3c1c5 конечный поток эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект ноль] >> эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > / A1 56 0 R / A1 + 1> / A2 57 0 R / A2 + 1> / A4 58 0 R / A4 + 1> / A5 59 0 R / A5 + 1> / A6 60 0 R / A6 + 1> / Па1 61 0 R / Pa1 + 1> / Па2 62 0 R / Pa2 + 1> >> эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > эндобдж 30 0 объект > эндобдж 31 0 объект > эндобдж 32 0 объект > эндобдж 33 0 объект > эндобдж 34 0 объект > эндобдж 35 0 объект > эндобдж 36 0 объект > эндобдж 37 0 объект > эндобдж 38 0 объект > эндобдж 39 0 объект > эндобдж 40 0 объект > эндобдж 41 0 объект > эндобдж 42 0 объект > эндобдж 43 0 объект > эндобдж 44 0 объект > эндобдж 45 0 объект > эндобдж 46 0 объект > эндобдж 47 0 объект > эндобдж 48 0 объект > эндобдж 49 0 объект > эндобдж 50 0 объект > эндобдж 51 0 объект > эндобдж 52 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект > эндобдж 55 0 объект > эндобдж 56 0 объект > эндобдж 57 0 объект > эндобдж 58 0 объект > эндобдж 59 0 объект > эндобдж 60 0 объект > эндобдж 61 0 объект > эндобдж 62 0 объект > эндобдж 63 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 64 0 объект > эндобдж 65 0 объект > эндобдж 66 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 67 0 объект > эндобдж 68 0 объект > эндобдж 69 0 объект > / XObject> / Шрифт> >> / MediaBox [0 0 594.95996 840.95996] / Аннотации [374 0 R 375 0 R 376 0 R 377 0 R 378 0 R 379 0 R 380 0 R 381 0 R 382 0 R 383 0 R 384 0 R 385 0 R 386 0 R 387 0 R 388 0 R 389 0 R 390 0 R 391 0 R 392 0 R 393 0 R 394 0 R 395 0 R] / Содержание 396 0 руб. / StructParents 0 / Родитель 29 0 R >> эндобдж 70 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> >> / Повернуть 0 / TrimBox [538.583 0 1040.31 708.661] / Тип / Страница >> эндобдж 71 0 объект > / Шрифт> / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 72 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 73 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 74 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 75 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 76 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 77 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 78 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 79 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 80 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 81 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 82 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 83 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 84 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 85 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 86 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 87 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 88 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 89 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 90 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 91 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 92 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 93 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 94 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 95 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 96 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 97 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 98 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 99 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 100 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 101 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 102 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 103 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 104 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 105 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 106 0 объект ] / CS1 [/ Indexed / DeviceRGB 2] / CS10 [/ Indexed / DeviceRGB 1] / CS11 [/ Indexed / DeviceRGB 1] / CS12 [/ Indexed / DeviceRGB 1] / CS13 [/ Indexed / DeviceRGB 1] / CS14 [/ Indexed / DeviceRGB 1] / CS15 [/ Indexed / DeviceRGB 1] / CS16 [/ Indexed / DeviceRGB 1] / CS17 [/ Indexed / DeviceRGB 1] / CS18 [/ Indexed / DeviceRGB 1] / CS19 [/ Indexed / DeviceRGB 1] / CS2 [/ Indexed / DeviceRGB 2] / CS20 [/ Indexed / DeviceRGB 1] / CS21 [/ Indexed / DeviceRGB 1] / CS22 [/ Indexed / DeviceRGB 1] / CS23 [/ Indexed / DeviceRGB 1] / CS24 [/ Indexed / DeviceRGB 1] / CS25 [/ Indexed / DeviceRGB 1] / CS26 [/ Indexed / DeviceRGB 1] / CS27 [/ Indexed / DeviceRGB 1] / CS28 [/ Indexed / DeviceRGB 1] / CS29 [/ Indexed / DeviceRGB 1] / CS3 [/ Indexed / DeviceRGB 1] / CS30 [/ Indexed / DeviceRGB 1] / CS31 [/ Indexed / DeviceRGB 1] / CS32 [/ Indexed / DeviceRGB 1] / CS33 [/ Indexed / DeviceRGB 1] / CS34 [/ Indexed / DeviceRGB 1] / CS35 [/ Indexed / DeviceRGB 1] / CS36 [/ Indexed / DeviceRGB 1] / CS37 [/ Indexed / DeviceRGB 1] / CS38 [/ Indexed / DeviceRGB 1] / CS39 [/ Indexed / DeviceRGB 1] / CS4 [/ Indexed / DeviceRGB 1] / CS40 [/ Indexed / DeviceRGB 1] / CS41 [/ Indexed / DeviceRGB 1] / CS42 [/ Indexed / DeviceRGB 1] / CS43 [/ Indexed / DeviceRGB 1] / CS44 [/ Indexed / DeviceRGB 1] / CS45 [/ Indexed / DeviceRGB 1] / CS46 [/ Indexed / DeviceRGB 1] / CS47 [/ Indexed / DeviceRGB 1] / CS48 [/ Indexed / DeviceRGB 1] / CS49 [/ Indexed / DeviceRGB 1] / CS5 [/ Indexed / DeviceRGB 1] / CS50 [/ Indexed / DeviceRGB 1] / CS51 [/ Indexed / DeviceRGB 1] / CS52 [/ Indexed / DeviceRGB 1] / CS53 [/ Indexed / DeviceRGB 1] / CS54 [/ Indexed / DeviceRGB 1] / CS55 [/ Indexed / DeviceRGB 1] / CS56 [/ Indexed / DeviceRGB 1] / CS57 [/ Indexed / DeviceRGB 1] / CS58 [/ Indexed / DeviceRGB 1] / CS59 [/ Indexed / DeviceRGB 1] / CS6 [/ Indexed / DeviceRGB 1] / CS60 [/ Indexed / DeviceRGB 1] / CS61 [/ Indexed / DeviceRGB 1] / CS62 [/ Indexed / DeviceRGB 1] / CS63 [/ Indexed / DeviceRGB 1] / CS64 [/ Indexed / DeviceRGB 1] / CS65 [/ Indexed / DeviceRGB 1] / CS66 [/ Indexed / DeviceRGB 1] / CS67 [/ Indexed / DeviceRGB 1] / CS68 [/ Indexed / DeviceRGB 1] / CS69 [/ Indexed / DeviceRGB 1] / CS7 [/ Indexed / DeviceRGB 1] / CS70 [/ Indexed / DeviceRGB 1] / CS71 [/ Indexed / DeviceRGB 1] / CS8 [/ Indexed / DeviceRGB 1] / CS9 [/ Indexed / DeviceRGB 1] >> / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 107 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 108 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 109 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 110 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 111 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 112 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 113 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 114 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 115 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 116 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 117 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 118 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 119 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 120 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 121 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 122 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 123 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 124 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 125 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 126 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 127 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 128 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 129 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 130 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 131 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 132 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 133 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 134 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 135 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 136 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 137 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 138 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 139 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 140 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 141 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 142 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 143 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 144 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 145 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 146 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 147 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 148 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 149 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 150 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 151 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 152 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 153 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 154 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 155 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 156 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 157 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 158 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 159 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 160 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 161 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 162 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 163 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 164 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 165 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 166 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 167 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 168 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 169 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 170 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 171 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 172 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 173 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 174 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 175 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 176 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 177 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 178 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 179 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 180 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 181 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 182 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 183 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 184 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 185 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 186 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 187 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 188 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 189 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 190 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 191 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 192 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 193 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 194 0 объект ] / CS1 [/ Indexed / DeviceRGB 1] / CS2 [/ Indexed / DeviceRGB 1] / CS3 [/ Indexed / DeviceRGB 1] / CS4 [/ Indexed / DeviceRGB 1] / CS5 [/ Indexed / DeviceRGB 1] >> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 195 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 196 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 197 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 198 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 199 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 200 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 201 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 202 0 объект ] >> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 203 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 204 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 205 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 206 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 207 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 208 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 209 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 210 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 211 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 212 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 213 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 214 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 215 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 216 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 217 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 218 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 219 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 220 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 221 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 222 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 223 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 224 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 225 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 226 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 227 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 228 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 229 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 230 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 231 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 232 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 233 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 234 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 235 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 236 0 объект ] / CS1 [/ Indexed / DeviceRGB 1] / CS2 [/ Indexed / DeviceRGB 0 767 0 R] / CS3 [/ Indexed / DeviceGray 5] >> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 237 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 238 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 239 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 240 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 241 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 242 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 243 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 244 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 245 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 246 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 247 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 248 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 249 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 250 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 251 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 252 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 253 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 254 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 255 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 256 0 объект ] >> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 257 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 258 0 объект ] >> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 259 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 260 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 261 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 262 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 263 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 264 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 265 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 266 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 267 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 268 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 269 ​​0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 270 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 271 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 272 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 273 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 274 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 275 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 276 0 объект ] >> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 277 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 278 0 объект ] >> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 279 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 280 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 281 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 282 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 283 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 284 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 285 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 286 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 287 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 288 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 289 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 290 0 объект ] / CS1 [/ Indexed / DeviceRGB 1] / CS2 [/ Indexed / DeviceRGB 1] / CS3 [/ Indexed / DeviceRGB 1] / CS4 [/ Indexed / DeviceRGB 1] / CS5 [/ Indexed / DeviceRGB 1] >> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 291 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 292 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 293 0 объект ] >> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 294 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 295 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 296 0 объект ] / CS1 [/ Indexed / DeviceRGB 1] >> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 297 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 298 0 объект > / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 299 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 300 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 301 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 302 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 303 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 304 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 305 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 306 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 307 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 308 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 309 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 310 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 311 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 312 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 313 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 314 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 315 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 316 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 317 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 318 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 319 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 320 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 321 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 322 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 323 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 324 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 325 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 326 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 327 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 328 0 объект ] / CS1 [/ Indexed / DeviceGray 2] / CS10 [/ Indexed / DeviceRGB 86 994 0 R] / CS11 [/ Indexed / DeviceRGB 64 995 0 R] / CS12 [/ Indexed / DeviceRGB 140 996 0 R] / CS13 [/ Indexed / DeviceRGB 119 997 0 R] / CS14 [/ Indexed / DeviceRGB 24 998 0 R] / CS15 [/ Indexed / DeviceRGB 122 999 0 R] / CS16 [/ Indexed / DeviceGray 2] / CS17 [/ Indexed / DeviceGray 2] / CS2 [/ Indexed / DeviceGray 2] / CS3 [/ Indexed / DeviceGray 2] / CS4 [/ Indexed / DeviceGray 2] / CS5 [/ Indexed / DeviceGray 2] / CS6 [/ Indexed / DeviceGray 2] / CS7 [/ Indexed / DeviceGray 2] / CS8 [/ Indexed / DeviceGray 2] / CS9 [/ Indexed / DeviceGray 2] >> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 329 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 330 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 331 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 332 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 333 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 334 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 335 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 336 0 объект > / Шрифт> / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 337 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 338 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 339 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 340 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 341 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 342 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 343 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 344 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 345 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 346 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 347 0 объект > / ProcSet [/ PDF / Text] >> / Повернуть 0 / Тип / Страница >> эндобдж 348 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> >> / Повернуть 0 / TrimBox [5.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
