Рассчитать толщину утеплителя: Расчёт толщины утеплителя для стен – онлайн калькулятор

Расчет толщины используемого утеплителя – Блог о строительстве

Актуальность утепления домов диктуется и повышением тарифов оплаты за газ и электроэнергию. Представляем расчеты толщины утеплителя для наиболее распространенных стен домов старой постройки в Польше и Украине.

Содержание

• 1 1. Самые популярные стены в Польше, требующие дополнительного утепления
• 2 Какие данные нужны для расчета толщины утеплителя?
• 3 Почему важно правильно рассчитать показатели утепления?
• 4 Расчет теплоизоляционного слоя: формулы и примеры
• 5 Популярные способы утепления дома
• 6 Зачем нужна теплоизоляция
• 7 Требования к теплоизоляционным материалам
• 8  Способы утепления
• 9 Как рассчитать
• 10 Калькуляторы
• 11 Расчет утеплителя стен и потолка может выполнить даже новичок при наличии необходимых показателей материалов. Пренебрежение необходимостью вычисления точной толщины слоя теплоизоляции влечет за собой массу неприятностей, некоторые из которых можно быстро исправить, а с другими придется жить до следующего капитального ремонта.

1. Самые популярные стены в Польше, требующие дополнительного утепления

Знакомясь с польским опытом утепления стен старых домов, необходимо знать, что принятые в настоящее время в Польше и Украине минимально допустимые значения сопротивления теплопередаче конструкций зданий различны.

В Польшетребования более жест­кие. По современным польским нормам сопротивление теплопередаче новых домовдолжно составлять R = 3,3 м²K/Вт.Требования, предъявляемые к утепляемым стенам старых домов,являются еще более жесткими – значение Rдолжно быть не меньше 4,0 м²K/Вт.По украинским нормамсопротивление теплопередаче стены должно­ составлять R = 2,8 м²K/Вт.Но Украина тоже не стоит на месте и двигается в этом направлении. Те, кто ­утеплит свой дом, воспользовавшись рекомендациями из польского опыта, в настоящее время выиграет в экономии средств на отопление дома, а в будущем не будет тратиться на тепломодернизацию. Чтобы подобрать вид теплоизоляции и ее необходимую толщину для данного конкретного вида стен (материала), нужно знать величину сопротивления теплопередаче этих стен.

Может оказаться, что очень толстые или возведенные с воздушным зазором стены не отвечают нормативным требованиям. В нашем каталоге старых стен вы можете отыскать стену своего дома или похожую, и узнать значение ее сопротивления теплопередаче R, а также определить толщину слоя минеральной ваты или пенополистирола, необходимого для достижения значения R, отвечающего сегодняшним требованиям.Мы собрали самые распространенные виды кладки – 18 польских и 6 украинских видов стен старой постройки. В свое время они возводились из материалов, значительно отличающихся от современных по многим показателям, и теперь требуют термомодернизации.

Найдите свой вариант стены и способ ее утепления.

Типовые дома 60-х годов – так называемые дома-кубики – не могут быть теплыми. Когда они строились, сопротивление теплопередаче стен R не могло быть ниже 0,71 м²К/Вт. Сейчас после утепления старых домов стена должна иметь сопротивление теплопередаче R не ниже 4,0 м²К/ВтЧитать больше:1234567Как и чем утепляться – пожалуй, один из главных вопросов, который встает перед владельцем загородной недвижимости.С наступлением первых холодов его решение приобретает все большую важность.

Мы постарались облегчить вам выбор подходящего материала, представив небольшой  онлайн калькулятор для расчета толщины утеплителя. Он подходит для вычислений слоя теплоизоляции в составе типового пирога «несущая стена-утеплитель-отделка».Небольшая памятка по использованию калькулятора:обратите внимание, что в списке городов представлены далеко не все населенные пункты России.Поэтому старайтесь выбирать варианты, минимально удаленные от месторасположения вашего дома. Это важно, т.

к. данный параметр определяет средние зимние температуры;все численные значения (толщины) выводятся в миллиметрах. На всякий случай: в 1 м 100 см или 1000 мм;подробные характеристики утеплителей советуем смотреть на сайтах производителей.

Там же вы найдете рекомендуемые цены на данный вид продукции;все расчеты являются ориентировочными, поэтому не лишним будет прибавить к полученным результатам 10%Получив в результате вычислений толщину теплоизоляции и зная площадь стен, несложно вычислить объем утеплителя. Надеемся, это будет полезно.Выравнивание потолка гипсокартоном Надоело иметь дело с отваливающимися кусками штукатурки?Давно затеяли ремонт, но почему-то думаете, что не сможете сделать потолок таким, каким вы его видели на красивых фото? Вместе с вами мы подберем необходимый инструмент, определимся с назначением элементов каркаса, разберемся, как его собирать и смонтируем потолок из ГКЛ.Как отзываются о септике Танк?

Только тот, кому довелось купить септик Танк, может действительно составить объективное представление о достоинствах и недостатках такой продукции.В чем слабые стороны этого заводского очистного сооружения, какие ошибки чаще всего совершают его владельцы, сколько стоит септик Танк? Обо всем этом читайте в статье. Еще больше – в комментариях к ней!Системы отопления дома из бруса Как отопить деревянный дом?Какие системы подходят для этих целей лучше всего?

Мы рассмотрели самые распространенные варианты отопительных систем, прошедших проверку временем в условиях суровой русской зимы. Основной критерий выбора: соответствие энергозатрат на стадии эксплуатации к величине первоначальных инвестиций.Теплый дом — мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Какие данные нужны для расчета толщины утеплителя?

Размер слоя изоляции зависит от теплового сопротивления материала.

Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

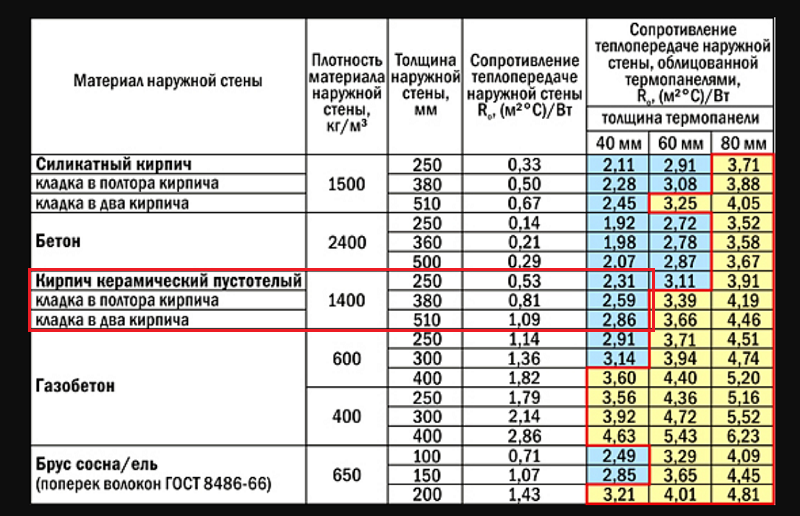

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Название материала Теплопроводность, Вт/м*К Бетон 1,51 Кирпич силикатный 0,7 Пенобетон 0,29 Дерево 0,18 ДСП 0,15 Минеральная вата 0,07-0,048 Экструдированный пенополистирол 0,036 Пенополиуретан 0,041-0,02 Пенополистирол 0,05-0,038 Пеностекло 0,11

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома.

Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

ГСОП=(tв-tот)xzот

tв — показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот — значение средней температуры;

zот — длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

стены — не менее 3,5;потолок — от 6.

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 — тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 — величина для пенопласта

Имея все данные, можно рассчитать необходимый слой утеплителя по формуле: d=Rxk

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м — потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

Популярные способы утепления дома

Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:

Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.Возведение ограждающих конструкций путем колодезной кладки — создание полости для утеплителя между двумя частями стены.Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.

Утепление стен, пола и потолка здания является неотъемлемой частью строительства, особенно если речь идет о жилом доме. Но не столько важно подобрать качественный теплоизоляционный материал, сколько рассчитать оптимальную его толщину. От того, насколько правильно будет определена толщина утеплителя в каждом конкретном случае, будут зависеть эксплуатационные характеристики и долговечность постройки.

Зачем нужна теплоизоляция

Чтобы понимать степень важности расчета толщины утеплителя, необходимо разбираться в принципе работы и предназначении теплоизоляции.

С каждым годом человечество расходует все больше энергетических ресурсов, и цены на них повышаются. Следовательно, люди начинают задумываться о способах экономии электроэнергии, чтобы сэкономить на отоплении дома зимой и охлаждении – летом. И вот тут в игру вступает теплоизоляция.

Слой утеплителя, прикрепленный к стене, полу или потолку, позволяет сократить расходы на энергопотребление в несколько раз.

Теплоизоляция не дает теплу быстро покидать помещение зимой, и не пропускает жаркие потоки воздуха внутрь в летнее время. Но чтобы организовать подобные условия, следует рассчитать толщину утеплителя вплоть до сантиметров. Ошибитесь на 2-3 см, и очень скоро возникнет масса проблем, начиная от потери энергии, заканчивая разрушением стены.

Большинство людей сегодня живет в многоэтажных домах из бетона и порой платят бешеные деньги за коммунальные услуги.

Но сетуя на повышение тарифов, мало кто задумывается, что можно раз и навсегда решить проблему лишних затрат, просто утеплив стены своей квартиры. Конечно, речь идет о наружных стенах, не смежных с другими комнатами или квартирами. Порой, утеплив лишь одну стены, выходящую на улицу, можно сократить теплопотери на 30-40%.

Второстепенным назначением теплоизоляционной прослойки является дополнительная звукоизоляция. Если речь идет о многоэтажном доме в спальном районе города, то утеплитель защитит вас от шума с улицы, звука сигнализации посреди ночи и т.

д.Если речь идет о частном строительстве, например, коттеджа или дачного дома, то некоторые теплоизоляционные материалы позволяют сокращать расходы на строительство, заменяя собой материалы для возведения стен. Так, используя толстые полистирольные или минераловатные плиты около 10 см толщиной, можно заменять ими стены из кирпича. Нагрузка на такие стены должна быть минимальной, поэтому данный способ подойдет для одноэтажного строительства, возведения веранд или домиков для гостей.

Требования к теплоизоляционным материалам

Существует множество требований к теплоизоляционным материалам, которые отличаются в зависимости от эксплуатационной нагрузки будущего здания, климатических условий, финансовых возможностей и т.д.

Основной качественной характеристикой утеплителя является способность проводить теплоту. Это, в свою очередь, зависит от структуры материала, его плотности, пористости, уровня влажности и многих других факторов.

Различают несколько классов материалов по теплопроводности:

Низкий – обозначается буквой А на упаковке утеплителя (0,06 Вт/кв.

м).Средний – обозначается буквой Б (от 0,06 до 0,115 Вт/кв. м).Высокий – буква В (от 0,115 до 0,175 Вт/кв. м).

Чтобы обеспечить качественную теплоизоляцию фасада, будь то многоэтажный дом или частный коттедж, утеплитель должен быть достаточно прочным, чтобы суметь выдержать вес финишной отделки. Поэтому надо выбирать материал, учитывая то, чем вы будете покрывать стену. Плитка, например, весит довольно много и требует прочного основания, а вот обои или пробковое покрытие будут хорошо держаться почти во всех случаях.

Кроме того, утеплитель должен быть максимально паропроницаемым, но по возможности не впитывать влагу. Материал не должен гореть или поддерживать горение, выделять вредные и токсические вещества, не деформироваться при перепаде температуры.

 Способы утепления

Сокращение теплопотерь зависит не только от правильно выбранного материала, но и от того, где он располагается. Так, различают несколько способов утепления стен, каждый из которых имеет свои достоинства и недостатки.

Способы утепления стен:

Монолитная стена – специальная кирпичная или деревянная перегородка толщиной от 40 см и больше.Многослойный пирог – теплоизоляционный слой расположен внутри стены между наружными и внутренними панелями.

Организовать такую теплоизоляцию можно только на этапе возведения стен, иначе придется ломать, а затем восстанавливать внутреннюю панель. Наружное утепление – слой утеплителя прикрепляется к наружным стенам и скрывается финишной отделкой (фасадной штукатуркой, плиткой, сайдингом и т. д.). Данный способ утепления требует дополнительной пароизоляции и гидроизоляции, но является наиболее эффективным среди всех остальных.

Почему же настолько важно выбрать правильную толщину теплоизоляционного слоя? Неужели так страшно переборщить, ведь по идее, чем толще утеплитель, тем лучше? На самом деле ситуация обстоит следующим образом – если утеплитель слишком тонкий, через стену проникает холод и сырость, если слишком толстый – деньги «улетают на ветер».

Если слой теплоизоляционного материала меньше положенного хотя бы на пару сантиметров, стены непременно будут промерзать и отсыревать. Так называемая точка росы, которая обычно находится снаружи, сместится внутрь стены, потому что утеплитель не сможет ее удержать. В результате на поверхности стены будет появляться конденсат, она будет медленно отсыревать, разрушаться, появится плесень и грибок.

Слишком толстый утеплитель приведет к неоправданным затратам.Каждый добросовестный хозяин хочет не только построить надежный дом, но и сэкономить по максимуму, а толстые утеплители стоят немалых денег… Вот почему важно уметь рассчитывать его толщину. Также слишком большая толщина теплоизоляции нарушает естественную вентиляцию внутри стен, в результате чего внутри помещения становится слишком душно и дискомфортно. Плюс ко всему, если утепление производится на внутренней части стены, толстый материал заберет много свободного пространства, уменьшив квадратуру комнаты.Еще один важный момент, прежде чем приступить к расчетам – определение толщины утеплителя напрямую зависит от материала, из которого сделана стена.Исходя из этих данных, можно судить о теплопроводности и теплотехнических свойствах поверхности.

Эти данные позволяют определить теплопотери на каждом квадратном метре площади. Полный список характеристик материалов указан в СНиП №2-3-79.Плотность утеплителя может быть совершенно разной, но зачастую используют материалы плотностью от 0,6 до 1000 кг/кубометр. Большинство современных многоэтажных и частных домов построены из пенобетонных блоков. Для этого материала определены следующие требования к теплоизоляции:ГСОП (показывает в градусах-сутках в период отопления) – 6 000.Сопротивление теплопередаче для стен – больше 3,5 С/кв.

м/Вт.Сопротивление теплопередаче для потолка – больше 6 С/кв. м/Вт.Если вы планируете положить несколько слоев утеплителя, показатели сопротивления теплопередачи рассчитываются в виде суммы каждого из слоев. При этом необходимо учитывать теплопроводность и характеристики материала, из которого изготовлены стены.

Как рассчитать

Чтобы выполнить теплотехнический расчет утеплителя, следует учитывать одновременно большое количество факторов, что довольно сложно сделать неопытному строителю. Самым важным показателем является характеристика стены и климатические условия местности, где идет строительство.

Когда вы определились с технологией выполнения работ и выбрали подходящий материал, можно приступать к расчетам.

Полезный совет: для утепления одного дома или этажа рекомендуется выбирать одинаковый материал от одного производителя и желательно из одной партии.

В обязательном порядке также следует утеплить трубопроводы со стороны улицы, которые ведут внутрь дома. Это одни из самых потенциально опасных мест возникновения «мостиков холода», через которые уходит до 30% тепла.

Чтобы довести значения сопротивляемости теплопроводности стен и полотка до нужных показателей (3,5 и 6 соответственно), необходимо воспользоваться следующими формулами:

для стен: R=3,5-R стены;для потолка: R=6-R потолка.

Когда вы нашли разницу, можно выяснить, какой толщины должен быть утеплитель по формуле: p = R*k, где р является искомой толщиной утеплителя, k – теплопроводностью используемого теплоизоляционного материала.

Если вы используете пенопласт или минеральную вату, профессионалы рекомендуют делать оптимальную толщину в 10 см.

Калькуляторы

Если вы не хотите заучивать формулы и самостоятельно производить вычисления, расчет толщины утеплителя для стен помогут сделать он-лайн калькуляторы. Это специально созданные программы, которые учитывают все факторы и характеристики материалов, позволяя точно узнать, сколько теплоизоляции надо покупать.

Одной из самых популярных программ является калькулятор ROCKWOOL, разработанный опытными специалистами для расчета толщины и энергоэффективности утеплителя. Интуитивно понятный интерфейс не вызовет вопросов даже у неопытных пользователей. Зайдите на сайт калькулятора, нажмите кнопку «Начать расчет» и следуйте подробным пошаговым подсказкам.

Расчет утеплителя стен и потолка может выполнить даже новичок при наличии необходимых показателей материалов. Пренебрежение необходимостью вычисления точной толщины слоя теплоизоляции влечет за собой массу неприятностей, некоторые из которых можно быстро исправить, а с другими придется жить до следующего капитального ремонта.

Источники:

• www.muratordom.com.ua
• cdelayremont.ru
• remontami.ru
• dachnaya-zhizn.ru

Как правильно рассчитать толщину утеплителя кровли

При расчете параметров будущего дома одним из наиболее важных показателей является толщина утеплителя крыши. Хорошо утепленная кровля способна сохранять тепло в помещениях, даже если на улице морозы, при этом владельцы дома смогут неплохо сэкономить на отоплении.

Именно поэтому следует максимально внимательно и ответственно отнестись к выбору качественных утеплительных материалов, осуществить грамотный расчет толщины утеплителя кровли, придерживаться всех правил при его монтаже.

Выбираем утеплитель для кровли правильно

Перед тем, как осуществить расчеты толщины утеплительных материалов, следует определиться с видом утеплителя. Выбирать есть из чего — современный строительный рынок предлагает множество вариантов, но наиболее востребованы три вида:

• стекловата. Представляет собой волокнистый утеплитель, который получается из остатков стекольных производств. По сравнению с каменной ватой волокна стекловаты более длинные и тонкие. Это наиболее доступный в плане стоимости вариант утепления кровли. К прочим достоинствам стекловаты можно отнести низкую теплопередачу, стойкость к высоким температурам, воздействию огня, нетоксичность. Отличное решение для утепления скатных кровель;

• каменная вата. Производство этого утеплителя осуществляется с помощью плавления в печи базальта — после того, как масса расплавилась, из нее формируются волокна, которые затем обрабатываются специальным связующим раствором. Среди эксплуатационных достоинств каменной ваты можно выделить экологичность, долговечность, отличную тепло- и звукоизоляцию, огнестойкость;

• пенополистирол. Утеплитель, состоящий из воздуха природного газа на 98%. Пенополистирол имеет самую низкую степень теплопроводности, он очень прочный, долговечный, может похвастать отличной паропроницаемостью, звукопоглощением, он устойчив к воздействию грибков и плесени, однако это достаточно дорогой материал, который при этом горюч, а при определенных условиях токсичен.

Особенности расчета толщины теплоизолятора

Вы определились с оптимальным для вас видом теплоизоляционного материала? Можно приступать к следующему шагу — определению толщины утеплителя кровли. Грамотные расчеты позволят обеспечить качественное утепление кровли, а также дадут возможность сократить расходы материалов при утеплении кровли.

В первую очередь необходимо вычислить допустимое сопротивление теплопередаче кровли. Данные параметры определяются регионом размещения — найти показатели можно в СНиПе 23-02-2003, где рассказывается о тепловой защите сооружений и зданий.

Определить уровень сопротивления теплопроводности самостоятельно достаточно сложно, поэтому используют таблицы с указанными показателями тепловых потерь для крупных мегаполисов.

На следующем этапе необходимо определить коэффициент удельной теплопроводности утеплителя. Чем ниже будет коэффициент, тем лучше теплоизоляционный материал будет сохранять тепло. Найти актуальное значение обычно можно на упаковке теплоизолятора, если упаковка не сохранилась или нужные данные вы найти не смогли, можно воспользоваться строительными таблицами (найти их на просторах Интернета труда не составит).

Определившись с основными показателями, можно приступать к выполнению расчетов оптимальной толщины слоя утеплительного материала по формуле:

(Толщина теплоизолятора в метрах) = (уровень сопротивления теплопроводности) * (коэффициент удельной теплопроводности).

Если вы не готовы тратить время на расчеты, если не уверены в том, что сможете выполнить все действия правильно, доверьте расчеты профессионалам, например, специалистам компании «ПРОФИКРОВ» — наши специалисты не только рассчитают оптимальную толщину теплоизоляционного материала для вашей кровли, но и выполнят все необходимые монтажные работы. Обращайтесь!

Расчет толщины изоляции

Ярлык текстового поля поиска

Английский

• čeština
• Dansk
• Немецкий
• Немецкий
• Немецкий
• Английский
• Английский
• Английский 900 08
• Английский
• Испанский
• français
• français
• français
• italiano
• italiano
• lietuvių
• Nederlands
• Nederlands
• norsk bokmål
• polski
• suomi
• svenska

Европа

• Бельгия (Нидерланды)
900 31 Бельгия (французский)
• Ческо
• Дания
• Германия
• Испания
• Франция
• Италия
• Lietuva
• Nederland
• Norge
• Австрия
• Polska
• Schweiz (Deutsch)
• Suisse (французский)
90 047 Suomi
• Sverige
• Svizzera (итальянский)
• Великобритания

• США (АНГЛИЙСКИЙ)

  Корпус зданияМеханический/промышленный 90 003

• БЛИЖНИЙ ВОСТОК (АНГЛИЙСКИЙ)
• ДРУГИЕ СТРАНЫ (АНГЛИЙСКИЙ)

Почему это важно?

Мы знаем, что вы сталкиваетесь со многими проблемами, связанными с системами теплоизоляции, такими как сохранение тепла, контроль притока тепла, предотвращение образования конденсата, а также защита персонала или противопожарная защита.

Условия на рабочей площадке могут сделать эту задачу еще более сложной из-за высокой влажности, плохой погоды и экстремальных температур.

Какой тип изоляционного материала является наиболее подходящим? Сколько слоев требуется? Какой тип покрытия или облицовки использовать? Что делать, если труба зарыта в водопропускную трубу или на крышу? Это лишь некоторые из многих вещей, которые необходимо учитывать, и наличие такого широкого диапазона параметров означает, что расчеты толщины изоляции не могут быть надежно выполнены без помощи специалиста.

Наша команда разработала уникальный набор индивидуальных программ расчета толщины изоляции, не имеющих себе равных в отрасли. Оценить толщину изоляции можно с помощью онлайн-инструментов, но эти программы могут не учитывать все важные параметры, и можно легко допустить ошибку. Наши программы избавляют вас от догадок, поэтому наши системные инженеры могут предоставить вам оптимальные решения для ваших приложений.



Что мы считаем?

Наша команда разработала уникальный набор индивидуальных программ расчета толщины изоляции, не имеющих себе равных в отрасли. Оценить толщину изоляции можно с помощью онлайн-инструментов, но эти программы могут не учитывать все важные параметры, и можно легко допустить ошибку. Наши программы избавляют вас от догадок, поэтому наши системные инженеры могут предоставить вам оптимальные решения для ваших приложений.

Наши инженеры службы технической поддержки будут работать с вами, чтобы определить соответствующую толщину изоляции FOAMGLAS® и технические характеристики системы для достижения максимальной производительности и наилучшего соотношения цены и качества для вашей установки.

Используя уравнения и процедуры, указанные в ASTM C680 (www.astm.org), ISO 12241:2008, ISO 13787 и/или ISO 23993 (www.iso.org), наши эксперты смогут дать вам рекомендации и надежные оценки:

• Минимальная толщина изоляции для предотвращения образования конденсата
• Минимальная толщина изоляции для достижения целевых показателей притока/потери тепла
• Минимальная толщина защиты персонала для достижения заданной температуры поверхности
• Расход тепла
• Коэффициенты теплопередачи
• Падение температуры вдоль проточных или статических труб

• Предотвращение замерзания проточных или статических водопроводных труб и оборудования
• Потери тепла из подземных труб
• Эксплуатационные потери энергии
• Качество пара
• Сокращение выбросов
• Моделирование воздействия огня для пожаров UL1709, ASTM E-119 и углеводородных бассейнов

Запрос

энергетическое обследование

Запросить сейчас

Нужен совет специалиста

?

Свяжитесь с нами

Ищете

конкретную спецификацию руководства?

Запросить сейчас

термодинамика.

Минимальная толщина изоляции трубы

спросил 5 лет, 3 месяца назад

Изменено 3 года, 10 месяцев назад

Просмотрено 1к раз

$\begingroup$

Мы знаем, что существует критический радиус изоляции, при котором теплопередача максимальна на этом радиусе. Теплопередача в зависимости от толщины изоляции]1

Из графика видно, что если радиус изоляции находится между r1 (радиус трубы) и r*, изоляция увеличивает теплопередачу, поэтому, чтобы изоляция была эффективной, радиус должен быть больше r*. Я не могу понять, как вычислить r*. Я пытался найти ответ в Интернете, но кажется, что каждый веб-сайт фокусируется только на критическом значении. В них упоминается минимальная толщина изоляции (r*), но не приводятся расчеты. Есть ли способ представить r * математически?

• термодинамика
• теплопроводность

$\endgroup$

2

$\begingroup$

Полное уравнение теплопередачи через изоляцию при изменении $r_2$ выглядит так: $$q_r = {T- T_\infty\over{{ln\big({r_2\over r_1}\big)}\over 2\pi Lk}+{1\over {h(2\pi r_2L)}}}$$ (ссылка), дифференцирование $q_r$, т. 2K$, равной $10 мм$. Эффекты излучения и вынужденной конвекции еще больше уменьшают значение критической толщины.

Значение критической толщины является хорошим ориентиром для минимального наружного радиуса изоляции.

$\endgroup$
