Расчет утеплителя для стен: Калькулятор утеплителя

ᐉ Расчет толщины утеплителя для стен, кровли, пола онлайн

15 ноября 2019

После завершающих работ по возведения жилого или коммерческого помещения наступает момент, когда актуален вопрос по утеплению стен. Благодаря развитию строительной сферы, в настоящее время существует огромный выбор теплоизоляции. И к каждому из видов строительного материала следует подходить с точностью и на профессиональном уровне, делать корректный расчет толщины утеплителя.

Главные показатели для выбора стройматериала:

• толщина утеплителя;
• тип утепления;
• толщина стен;
• материал, из которого построены стены.

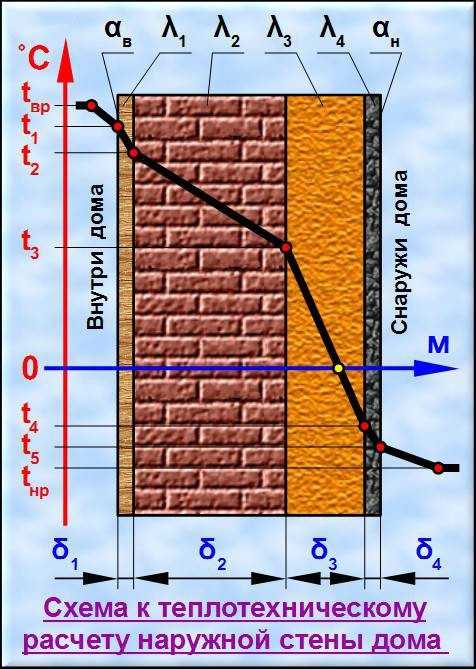

Точность расчета толщины утеплителя

Используя эти показатели, очень важно правильно произвести расчет толщины утеплителя для стен, кровли и пола. Данный процесс должен иметь правильный расчет точки росы в толщине стен и утеплителя.

Этот параметр влияет на промерзание стен и теплоизоляцию дома, поэтому, ни в коем случае нельзя экономить на покупке утеплительной продукции.

При выборе нужно учитывать: показатели теплопроводности, толщину слоя. Благодаря этим данным необходимо точно рассчитать температурное сопротивление материала по формуле R=d/k.

Примечание: d ― толщина слоя, k ― теплопроводность.

Следует учесть, что данная формула используется исключительно для расчета толщины утеплителя в однослойной конструкции.

Параметр теплопроводности строительного материала можно найти в прилагаемой документации или интернете.

Вторым и наиболее важным показателем для правильного расчета толщины утеплителя является показатель внешних температур.

Расчет утеплителя для стен

При расчете следует пользоваться показателями:

• толщина стены;
• материал, использованный для возведения стен;
• разница температур снаружи и внутри помещения.

Используя технические данные всех слоев и средних расчетов, коэффициент теплопередачи стен составляет 3.5.

Как показывает практика, от толщины стен в помещении зависит толщина утеплителя. Как правило, расчет толщины утеплителя для стен вычисляется в обратно пропорциональном порядке. Поэтому, с меньшим коэффициентом теплосопротивления стен, слой теплоизоляции должен быть больше.

Расчет утеплительного материала для пола и кровли

Как показывает практика, для данных поверхностей следует использовать специальный утеплитель. От расчета толщины утеплителя кровли зависит нагрузка, которая будет идти на крышу. При неправильном подсчете очень просто утяжелить конструкцию.

Среднестатистические данные:

1. Показатель теплоизоляции для крыши и чердачных перекрытий составляет 10-30 см.
2. Подвальные помещения используют показатель от 6-15 см.

Прежде чем монтировать утепление для кровли, в обязательном порядке после возведения чердачного помещения следует использовать гидроизоляцию.

Благодаря ей все несущие стены и потолок будут защищены от проникновения грибка и плесени.

Онлайн калькулятор расчета толщины утеплителя

Стоит обратить внимание, что расчет толщины утеплителя для пола и теплоизоляции всего дома можно произвести самостоятельно, воспользовавшись онлайн сервисами для соответствующего расчета.

Преимущества калькулятора:

1. В систему внесен полный список теплопроводности популярных стройматериалов.
2. Подразумевают все виды утеплителей и максимальный список температур региона, где располагается ремонтируемый объект.
3. Является индивидуальной программой, которая доступна для бесплатного использования на компьютерах и мобильных устройствах.
4. Позволяет определить расходы на теплоизоляционный материал, рассчитать монтажно-техническую ведомость и указать точное количество утеплителя.

Свяжитесь с квалифицированными менеджерами компании по указанным номерам телефонов для получения индивидуального расчета!

Рассказать

Поделиться

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Расчет утеплителя стен – калькулятор для теплоизоляции стены

Если стены в доме выполняются небольшой толщины, то появляется необходимость в их утеплении, потому что с наступлением холодов в помещениях будет не очень комфортно, а также в комнатах появится излишняя сырость.

Точный расчет утеплителя стен, калькулятор

Обеспечение теплосбережения позволяет существенно экономить на электрической энергии и затратах на отопление дома. При этом следует правильно рассчитать материалы, которые должны использоваться в теплоизоляции, а также их количество.

Только эффективные утеплители способны справиться с обеспечением оптимального температурного режима в помещениях и значительно снизить потери тепла.

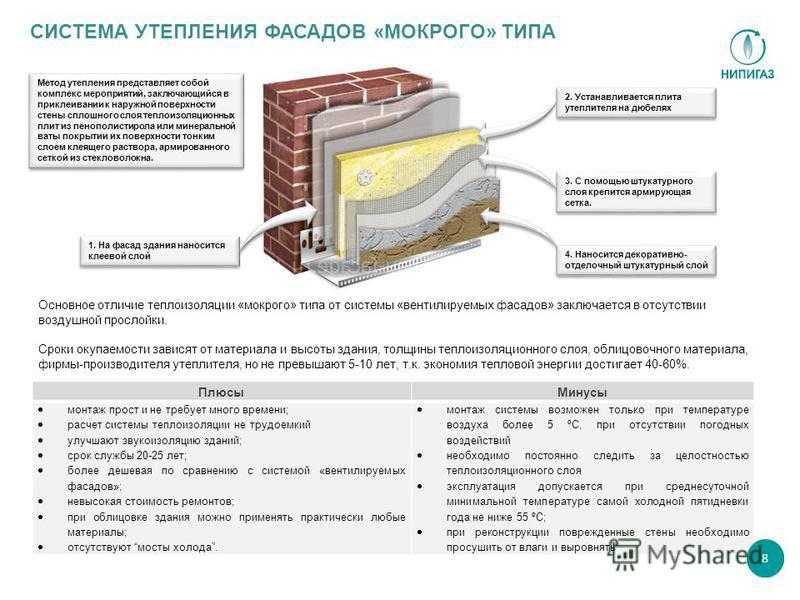

Утеплители могут быть установлены:

• С наружной стороны дома,
• Внутри стены,
• Во внутренней части.

Дополнительно используется отделка, чтобы под ней спрятать установленный утеплитель. Теплоизоляционные материалы создают тепловую защиту перегородок и стен, поэтому потребитель снижает потери электроэнергии, и для строительства нужно применять меньше строительных материалов.

Если воспользоваться теплоизоляционными материалами в необходимых объемах, строительство получится менее затратным и трудоемким.

Но предварительно нужно провести расчет утеплителя стен, калькулятор поможет, и тогда будут определены объемы теплоизоляционных материалов для каждого конкретного случая и для определенных эксплуатационных условий.

Снижается уровень нагрузки на стены и на фундамент, поэтому при формировании основания потребуется меньшая глубина и меньшее количество бетона.

Как применяется расчет утеплителя стен, калькулятор

Главным показателем теплоизоляционных материалов и строительных конструкций является сопротивление тепловой передачи, и оно обозначается R0. И если возникает необходимость вычислять толщину теплоизоляционного материала, нужного для утепления наружных стен, то используется:

• αут=(R0тр/r-0,16-δ/λ)·λут
• символы в данном выражении обозначают следующее:
• αут — ширину утеплителя, в метрах
• R0тр — сопротивление теплопередаче наружных стен, м2· °С/Вт, данное значение можно найти в таблице,
• δ — ширина несущей части стены, в метрах,
• λ — коэффициент теплопроводности несущей части стены, Вт/(м · °С), также определяется по специальной таблице,
• λут — коэффициент теплопроводности материала, который служит теплоизолятором, Вт/(м · °С), табличное значение,
• r — коэффициент теплотехнической однородности, обладает определённым значением, зависящим от способа отделки или кладки.

Если используется строительная конструкция в несколько слоев, то значение δ/λ должно быть заменено на итоговую сумму каждого слоя.

Теплотехнические расчеты, направленные на получение оптимального результата, имеют большое значение, и рекомендуется их проводить перед началом строительства сооружений.

Но еще есть возможность для обеспечения теплоизоляции после того, как возведен дом, и тогда придется проводить дополнительные отделочные работы.

Для чего нужен расчет теплоизоляции стены, калькулятор

Следует воспользоваться калькулятором онлайн, который быстро подведет итоги заложенных данных, чтобы вы имели возможность приобрести теплоизоляционные материалы с определенными качествами.

В процессе проведения расчета обязательно учитываются климатические особенности региона, в котором будет производиться строительство объекта.

Кроме того, каждая стена направлена на определенную сторону света и одна из них может прогреваться больше, а другая меньше, и этот фактор также должен обязательно учитываться при расчете.

Нужно производить расчет теплоизоляции стены, калькулятор здесь изрядно поможет, чтобы провести подробный и обстоятельный анализ возможностей и свойств различных теплоизоляционных материалов. Также вам будет проще узнать параметры по теплопроводности различных строительных материалов, из которых делаются:

• Потолки,
• Пол,
• Стены,
• Перегородки,
• Перекрытия.

Вы точно вычислите толщину пластиковых расширителей, которые используются при монтажных работах на лоджиях и балконах. Когда боковые стены граничат с комнатой, которая отапливается, есть вариант с использованием утепления наружных углов. Причем угол утепляется специальным утеплителем, который должен быть шире площади промерзания наружной стены.

Также следует добавить еще 5 сантиметров к этому значению, чтобы добиться оптимального теплоизоляционного слоя, иначе будут наблюдаться потери тепла.

Поделиться с друзьями:

Калькулятор теплоизоляции стен с деревянным каркасом Объяснение

Проектирование стен для контроля температуры и влажности в соответствии с нормами не является интуитивным процессом. Теплоизоляция может быть установлена ​​в полости между стойками , в виде сплошного слоя снаружи стоек или в обоих случаях. И, как мы задокументировали в более ранней статье, Урок математики по энергетическому коду: почему стена R-25 не равна R-20+5ci,

сравнение эффективности полой и непрерывной изоляции более сложно, чем просто сравнение R-значение производителя.

Что касается влажности, то здесь все еще сложнее. Трудно согласовать правильный тип замедлителя испарений с расположением теплоизоляции, воздушного барьера и водонепроницаемого барьера, особенно потому, что IBC и IRC не содержат подробного набора рекомендаций.

Одним из аналитических инструментов, который может помочь вам последовательно определить соответствие нормам и надежность работы, является свободно доступный настенный калькулятор, разработанный Applied Building Technology Group (ABTG). В этом инструменте используются результаты углубленного исследовательского отчета по контролю влажности, также подготовленного ABTG.

Из-за сложности упомянутых выше проблем с дизайном инструмент-калькулятор на первый взгляд может показаться пугающим. Далее следует краткое руководство, знакомящее с калькулятором и его использованием, а также несколько примеров.

Страница настенного калькулятора разделена на три отдельные области. Первая из этих областей содержит описание назначения калькулятора и краткие пояснения используемых методологий со ссылками на дополнительные ресурсы (рис. 1).

Я оставлю это в качестве упражнения для вас, читатель, чтобы просмотреть эту информацию позже, если останется какая-то путаница!

Вторая область — это область ввода, расположенная под пояснениями и в левой части страницы. Давайте разделим эту область на две части: входные данные сборки стены и калькулятор чистой проницаемости для слоев внешнего материала.

В разделе «Входные параметры сборки стены» (рис. 2) пользователю предлагается выбрать различные компоненты сборки стены (сложно, правда?). Затем эти входные данные в основном используются для определения теплового поведения стены и соответствия нормам.

В зависимости от типа конструкции выбирается применимый строительный и энергетический код, а затем климатическая зона строительной площадки. После этого пользователь описывает основные компоненты сборки стены, в том числе значения R изоляции, конструкционную обшивку, размер каркаса и расстояние между ними, а также внутреннюю отделку. На основе этих входных данных калькулятор может вычислить эффективное значение R и U-фактор сборки для стены и определить, соответствует ли стена нормам в выбранной климатической зоне.

Вторая секция в области ввода связана в первую очередь с контролем влажности (рис. 3) при использовании общего подхода к проектированию с «контролируемой проницаемостью», при котором проницаемость материалов внутри и снаружи сборки должна быть согласована, чтобы гарантировать, что сборка может высохнуть, и слишком много воды не попадет в сборку (т. е. даже быстросохнущие сборки проблематичны, если они становятся более влажными, чем материалы могут выдержать). Значения проницаемости для многих наружных материалов может быть трудно найти, и они могут быть переменными, но они необходимы для разумного контроля результатов влагостойкости таких стеновых сборок. Однако ввод исходных данных для этой второй секции не требуется, если используется подход к проектированию с «регулируемой температурой», при котором в качестве основы для соответствия используются спецификация и расположение изоляции по отношению к вариантам внутреннего пароизолятора. В этом случае входных параметров базовой сборки стены достаточно для контроля влажности и проверки соответствия U-фактору.

Пользователя просят указать проницаемость любых компонентов стеновой сборки, расположенных на внешней стороне каркаса. В этом разделе все входные значения указаны в единицах пермс. Используя эти числа, калькулятор определяет чистую проницаемость для внешних слоев в соответствии с приведенным уравнением. Затем эта информация объединяется с изоляционным составом из предыдущего раздела, и принимается решение о том, какой тип пароизолятора следует использовать.

Последней областью калькулятора является область вывода, расположенная рядом с секциями ввода (рис. 4).

В зоне вывода есть две проверки: тепловая проверка и проверка контроля водяного пара.

Термическая проверка показывает, соответствует ли стена требованиям к тепловым характеристикам применимого энергетического кодекса. Коды допускают два метода соответствия: метод u-фактора и метод r-значения. Это означает, что если стена проходит проверку r-значения, но не проходит проверку u-фактора, она все еще разрешена (и наоборот). Если стена не проходит обе проверки, необходимо добавить дополнительную изоляцию. Метод проб и ошибок, заключающийся в постепенном добавлении изоляции и проверке на соответствие требованиям, может привести к экономичному решению, поскольку калькулятор обновляется в режиме реального времени.

Проверка контроля водяного пара также использует два альтернативных пути соответствия (как указано выше), в данном случае для определения пригодности различных классов замедлителей испарения для использования внутри предлагаемой стеновой сборки.

Давайте рассмотрим несколько примеров, спроектировав стену для климатической зоны 6 с помощью IRC. Во-первых, я буду основывать свой ввод на «минимальном коде» для изоляции, который является нормативным решением для изоляции полости R-20 и непрерывной изоляции R-5. Для остальной части стены я предполагаю R-0,5 для облицовки, 7/16” OSB для структурной обшивки, 2×6 шпилек на 16” o.c. и ½” гипсокартона внутри. Я также введу проницаемость для этих слоев, как показано на рисунке 5.

Для этих входных данных мы получаем выходные данные, показанные на рисунке 6. Подводя итог, можно сказать, что тепловая проверка подтверждает (с помощью анализа коэффициента u и анализа значения r), что стена соответствует требованиям. Контроль влажности позволяет использовать пароизоляцию класса I или II на внутренней поверхности стены в соответствии с методом коэффициента изоляции.

Далее давайте спроектируем еще одну стену для климатической зоны 6, но на этот раз полностью полагаемся на непрерывную изоляцию для тепловых характеристик. Соответственно, я методом проб и ошибок пришел к минимальному количеству непрерывной изоляции, которая проходит проверку коэффициента U, то есть R-18. Я использовал нижнее значение заполнителя R-1 в поле изоляции полости, чтобы примерно учесть значение R пустой полости. Ввод нулевого значения для изоляции полости не позволит выполнить проверку контроля влажности. Для «идеальной стены» коэффициент U, необходимый для соответствия энергетическому кодексу, будет определять объем требуемой внешней изоляции. Если используется некоторое количество изоляции полости (все еще без какого-либо внутреннего пароизолятора), идеальная стена становится частным случаем гибридной сборки. Остальные входные данные не отличаются от предыдущих. См. ввод и вывод на рисунках 7 и 8.

Наконец, обязательно оцените конструкцию стены с учетом «Дополнительных соображений контроля влажности», что является важным шагом на пути к созданию прочной, соответствующей нормам конструкции. Эти соображения могут быть важны для формирования первоначального плана испытания, и их можно найти во вступительном тексте в верхней части калькулятора, щелкнув переключатели, чтобы отобразить дополнительный текст.

Я надеюсь, что это краткое руководство было полезным для ознакомления с использованием настенного калькулятора. Я знаю, что распутывание и интерпретация различных положений кодекса может быть трудной задачей. Настенный калькулятор предназначен для того, чтобы сделать это за вас, позволяя вам быстро оценить различные варианты дизайна и вселяя уверенность в свой окончательный выбор.

Для получения дополнительной информации просмотрите следующие статьи, а также предыдущие видеоролики из этой серии:

Статьи Perfect Wall

1. Создание «идеальной стены»: упрощение требований к замедлителю водяного пара для контроля влажности
2. Идеальные стены идеальны, а гибридные стены идеально хороши
3. Калькулятор теплоизоляции стен с деревянным каркасом
4. Новый калькулятор конструкции стен для соответствия требованиям коммерческого энергетического кодекса
5. Урок математики энергетического кода: почему стена R-25 не равна R-20+5ci
6. Непрерывная изоляция решает математическую задачу энергетического кодекса

Серия видеороликов

1. Больше никаких страхов с помощью этого веб-сайта и видео
2. Видео: Упрощенная термодинамика тепловых потоков от теплого к холодному
3. Видео: поток влаги вызывает проблемы, вызванные водой
4. Видео: Как «идеальная стена» решает проблему разнообразия окружающей среды
5. Видео: насколько важен ваш WRB?
6. Видео: Надежная идеальная стена в любом месте
7. Видео: лучшая стена, которую мы умеем делать
8. Видео: Как утеплить стальными шпильками
9. Видео: тепловые мосты и стальные шпильки
10. Видео: Повышение энергоэффективности жилых помещений благодаря непрерывной изоляции
11. Видео: как (не) испортить идеальную стену
12. Видео: Битумная бумага и сплошная изоляция? Нет проблем!
13. Видео: совместимы ли CI и WRB?
14. Видео: оценка «идеальной стены» с помощью управляющих слоев

Расчет теплопотерь стены | EGEE 102: Энергосбережение и защита окружающей среды

Печать

Потери тепла с поверхности стены можно рассчитать с помощью любой из трех формул, рассмотренных в части А этого урока.

Уравнения

Потери тепла за час уравнение

Потери тепла (BTUsh) = Площадь (фут2) × Темп. Разница (oF)R-значение ft2 oFhBTU

Уравнение тепловых потерь за сутки

Тепловые потери (БТЕш) = Площадь (фут2) × Темп. Разница (oF)R-Value ft2 oFhBTU × 24

Тепловые потери за полный отопительный сезон

SeasonalHeatLoss=AreaR-Value×24×HDD

Тепловые потери от стен, окон, крыши и пола следует рассчитывать отдельно, из-за разных значений R для каждой из этих поверхностей. Если значение R стен и крыши одинаково, сумма площадей стен и крыши может быть использована с одним значением R.

Пример

Дом в Денвере, Колорадо, имеет 580 футов ² окон (R = 1), 1920 футов ² стен и 2750 футов ² крыши (R = 22). Стены выполнены из деревянного сайдинга (R = 0,81), фанеры 0,75 дюйма, утеплителя из стекловолокна 3,5 дюйма, полиуретановой плиты 1,0 дюйма и гипсокартона 0,5 дюйма. Рассчитайте потребность дома в отоплении в отопительный сезон, учитывая, что HDD для Денвера составляет 6100.
