Утепление каркасных домов
Утепление каркасного дома минеральной ватой — эффективный метод поддержания комфортного микроклимата и защиты постройки от теплопотерь.
Для укладки плит не требуется специальное оборудование или особые навыки. При этом изоляционные свойства материала сохраняются в течение долгих лет.
Утепление каркасного дома является залогом уютного и комфортного жилья.
Особенности минеральной ваты как утеплителя
Минвата используется в качестве изолятора для каркасных сооружений долгое время. Она не теряет своей популярности на фоне других решений, а иногда и превосходит их. В сравнении с пеноплексом или пенопластом, минеральная вата обладает паропроницаемостью, поэтому не задерживает конденсат внутри здания.
Отдельные разновидности производятся из отходов. Так, для изготовления шлаковаты используются металлургические продукты, а стекловата — это результат переработки остатков стекольного производства или битых частиц.
Преимущества
Поставщики минераловатных плит указывают на ряд достоинств и недостатков своей продукции еще на стадии разработки. В списке положительных моментов упоминаются такие пункты:
- Невысокая теплопроводимость. За счет этой особенности минвата является качественным изолятором. Чем жестче плита, тем эффективнее она удерживает теплый воздух.
- Стойкость к воспламенениям. Минеральная вата не поддается горению, что делает ее незаменимой для каркасного строительства.
- Долговечность. Срок службы материала зависит от соблюдения тонкости монтажа.
- Звукоизоляция. Помимо защиты здания от теплопотерь, минвата минимизирует уровень уличных шумов.
- Простота фиксации. Особые сложности при креплении утеплителя отсутствуют. Плиту можно подогнать под любой размер.
Минвата является самым популярным утеплителем и звукоизолятором.
Почему минеральная вата
Для утепления каркасного строения может использоваться любой теплоизоляционный материал, начиная от пенопласта, и заканчивая всевозможными напыляемыми утеплителями вроде эковаты или пенополиуретана.
Однако, я рекомендую применять для этих целей именно минеральную вату по ряду причин:
- Экологичность.
Данный теплоизоляционный материал не содержит вредных веществ. Правда, имейте в виду, это относится лишь к базальтовой вате от известных производителей;
Базальтовая вата — экологичный и паропроницаемый теплоизоляционный материал
- Пожаробезопасность. Этот материал не только не горит, но и противостоит процессу горения, не выделяет вредных веществ;
- Долговечность. Минеральная вата не теряет свойств на протяжение десятков лет;
- Паропроницаемость. В результате стены могут «дышать»;
- Низкая теплопроводность. В зависимости от плотности, коэффициент составляет 0,077-0,13 Вт/(м·°С).
Базальтовая вата не горит
Толщина утеплителя в средней полосе России должна составлять не менее 200 мм. В северных регионах слой утеплителя должен быть более толстым.
Как вы видите, минвата идеально подходит для утепления каркасного строения. Цена на этот материал начинается от 2000 за 1м3. Единственное, не пытайтесь сэкономить, приобретая утеплитель от малоизвестных производителей.
Чтобы не сомневаться в качестве утеплителя, желательно приобретать его в крупных магазинах, где соблюдаются условия хранения и транспортировки.
Основные разновидности
На строительном рынке есть несколько типов минеральной ваты. Они отличаются типом исходного сырья, преимуществами и недостатками.
Шлак
В качестве основы для изготовления используют металлургические отходы. При высокотемпературном воздействии добавки сплавляются и вытягиваются в тонкие нити. Этот тип считается наиболее дешевым среди всех подвидов минваты, но имеет важные недостатки. Среди них:
- Выделение кислот при намокании, которые разрушают даже металлические изделия.
- Менее эффективная теплоизоляция.
- Ограниченный срок службы.
Шлак — вторсырье, которое часто используется в строительстве.
Стекловата
Материал производится из остатков стекольной промышленности или сырья из состава стекла (песка, буры, известняка и соды). Компоненты тщательно перемешиваются и подвергаются сплавлению. Затем из них делают небольшие нити. К основным свойствам материала относят:
- Небольшую гигроскопичность в сравнении со шлаковатой.
- Стойкость к химическим, механическим и биологическим воздействиям.
- Незначительную усадку.
- Устойчивость к нагреву до 450°C без воспламенения.
Стекловата — волокнистый минеральный теплоизоляционный материал.
При этом стекловатные волокна наиболее ломкие из всех остальных видов минваты.
Базальтовая вата
В качестве исходного сырья для изготовления утеплителя используются горные породы, например, бентонитовые глины или базальт.
Отдельные поставщики включают в состав карбамидные смолы. При этом все компоненты полностью безвредны для организма и окружающей среды.
Базальтовая вата — достаточно популярный вид материала.
Базальтовые плиты характеризуются невысоким коэффициентом водопоглощения и практически защищены от усадки. Цена материала выше, чем у 2 предыдущих типов, но это оправдывается его эксплуатационными достоинствами.
Каменная
Основным компонентом каменной ваты являются горные породы вулканического происхождения. Они подвергаются расплавлению при температуре 1400-1500°C, а затем отправляются в специальную центрифугу со вращающими элементами, которые разбивают массу на волокна. Затем эти волокна смешиваются со связующими компонентами и попадают в специальную камеру, где осаждаются и формируют поверхность наподобие ковра.
Каменная вата — один из самых надежных теплоизоляторов.
Теплопроводность каменной ваты составляет 0,035-0,045 Вт/м. Плиты хорошо поглощают звук, не воспламеняются при нагреве до 700°C, долговечны и экологически безопасны. Однако в составе материала присутствуют добавки на основе фенолформальдегидных смол, поэтому в процессе нагрева может выделяться фенол.
Утепление стен каркасного дома минватой
Укладка теплоизоляции в межстенные пустоты.
Наружные стены каркасного дома – это конструкция из толстых деревянных брусков с обеих сторон обшитых отделкой, между которой укладывается теплоизоляция. Утепление каркасного дома минеральной ватой остаётся самым безопасным и выгодным мероприятием. Первым делом следует определиться с видом волокнистого утеплителя. Он изготавливается из базальта или остатков стекольной промышленности. Предпочтительней использовать стекловату, так как она:
- более легкая;
- не пылит и не колется;
- не содержит фенолформальдегидов;
- обладает низкой теплопроводностью 0,036-0,042 Вт/м*К;
- немного дешевле, чем базальтовая вата.
Для утепления каркасных стен минватой нужно брать материал с плотностью не менее 55 кг/м. куб. При покупке теплоизоляции обращайте внимание на рекомендации производителя касательно целевого назначения материала. У минваты есть существенный недостаток – высокая гигроскопичность. То есть изолятор напитывает и удерживает влагу. Намокнув, он не сокращает теплопотери, а наоборот, увеличивает их. Интересная статья: “Специфика отопления каркасного дома из СИП панелей“.
Поэтому при утеплении стен каркасного дома минеральной ватой укладываются пароизоляционные пленки и диффузионные мембраны. Пароизоляция – материал, не пропускающий влагу во всех ее проявлениях (пар, жидкость). Гидроизоляция – дышащий материал, пропускает влагу в виде пара, но задерживает ее в жидком состоянии. Основная задача создать паропроницаемый пирог каркасной стены с минватой, при этом минимизировать количество попеваемой в теплоизоляцию влаги изнутри помещения.
Ни одна пароизоляция не защищает утеплитель от попадания в него влаги на 100%. Малая часть пара все равно проникнет в теплоизоляционный пирог.
Утепление стен проводится в два этапа. На первом этапе изоляция укладывается в пустоты каркаса в два слоя со смещением швов. На втором этапе укладывается минвата с наружной стороны, чтобы закрыть стойки деревянного каркаса. Утеплитель укладывается перпендикулярно внутристенному слою. Как правильно утеплить каркасный дом минватой:
- внутренняя обшивка;
- пароизоляция;
- минвата в два слоя;
- наружная обрешетка, выполненная перпендикулярно каркасным балкам;
- слой теплоизоляции, перекрывающий балки;
- диффузионная мембрана или ветрозащита.
Особенности утепления каркасных домов
Каркасные постройки отличаются от других типов сооружений отсутствием наполнения основным материалом внутри. Стены, перекрытия и элементы кровельного пирога пустотелые, поэтому не могут использоваться по назначению без теплоизоляции.
Каркасные постройки не имеют наполнения внутри.
Постройка включает такие части:
- Основание — в зависимости от типа фундамента выбирают подходящий утеплитель и способ его монтажа.
- Нижняя обвязка — представляет собой периметральную рамную конструкцию из мощного бруса. Она принимает несущие нагрузки от стен и передает их на фундамент.
- Система лаг — состоит из досок, установленных на ребра, которые разбивают площадь внутри перекрытия и выполняют функции основания для напольного покрытия.
- Стены — включают угловые и промежуточные вертикальные стойки. С целью усиления каркаса применяются наклонные и горизонтальные перемычки.
- Верхняя обвязка — используется в качестве основания для кровли или второго этажа.
- Стропильная система — представляет собой комплекс наклонных досок, которые задают форму крыши и создают фундамент для кровли.
Лаги, стропила и стойки делаются из досок шириной 150 мм (иногда меньше). Расстояние между конструкциями принято заполнять минеральной ватой или другим изоляционным материалом.
Утеплитель нужно устанавливать во все указанные части, включая перегородки и перекрытия внутри здания.
Технология выполнения монтажных работ с использованием минеральной ваты
Каркас должен быть обработан антисептиком
Минеральную вату используют для утепления различных элементов конструкции каркасного дома, при утеплении которых, есть некоторые особенности технологии выполнения работ.
Но прежде всего нужно подготовить поверхности конструкций к укладке утеплителя, для этого необходимо:
- Обработать каркас противопожарными составами и антисептическими растворами.
- Очистить поверхность, куда будет закладываться утеплитель от грязи, строительных отходов и прочих посторонних предметов.
- Удалить существенные неровности на элементах каркаса, которые не являются технологически важными, но могут помешать заложению теплоизоляции.
Утепление пола каркасного дома
Утепление пола выполняется по «черновому» настилу или по плите, в зависимости от типа каркасного дома. Лаги, на которые в дальнейшем будет настилаться «чистый пол», должны быть положены с шагом, соответствующем геометрическим размерам используемой минеральной ваты. Схема утепления пола в каркасном доме выглядит следующим образом:
«черновой пол» и лаги – гидроизоляция – утеплитель – пароизоляция – контррейка по поверхности лаг – «чистовой пол».
Утепление стен каркасного дома
Закладывание каменной ваты в стены
В каркасном доме утепляются наружные и внутренние стены, но схема их утепления несколько различается.

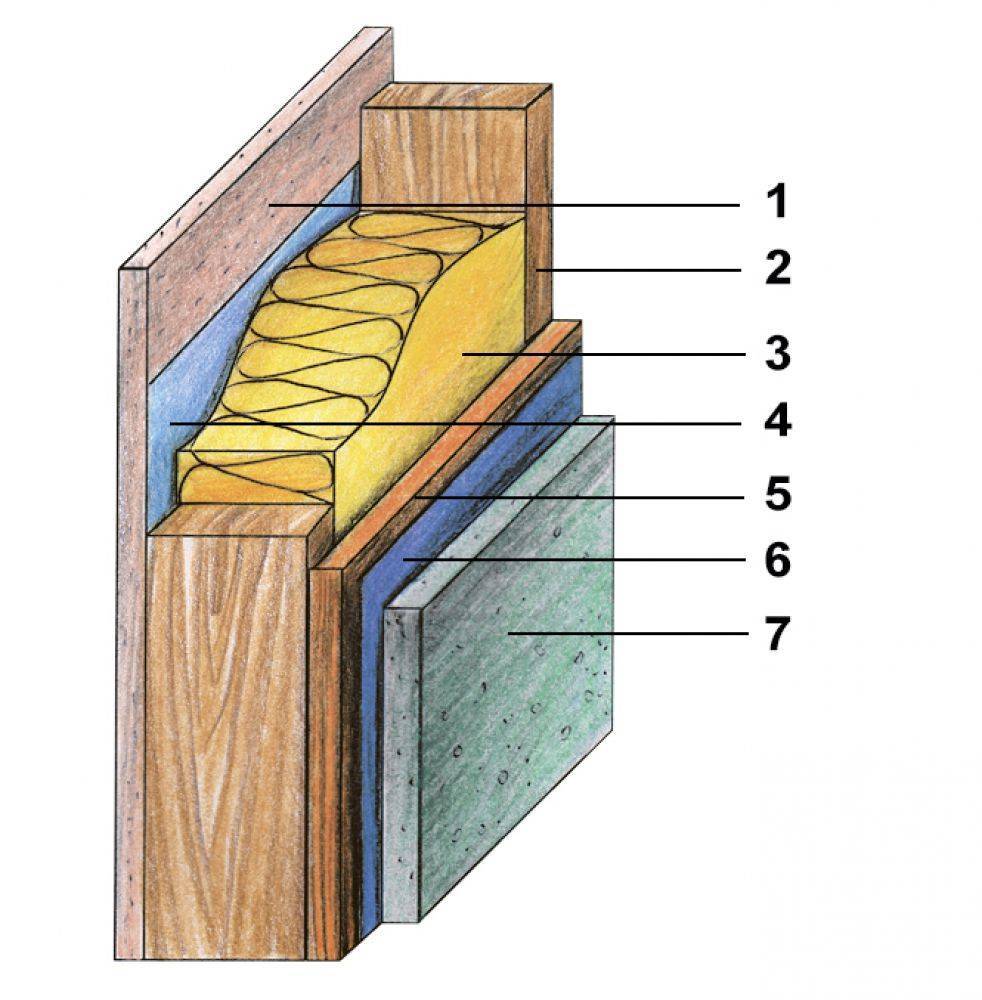

Схема утепления наружных стен выглядит следующим образом:
внутренняя отделка – пароизоляция – утеплитель – ветрозащитная мембрана – наружная отделка.
При утеплении внутренних стен, из схемы исключается пароизоляция и ветрозащитная мембрана.
Утепление межэтажных перекрытий
При утеплении межэтажных перекрытий применяется схема, используемая при утеплении пола, но из нее исключается укладка гидроизоляции и пароизоляции, а также отсутствует контррейка, обеспечивающая крепление пароизоляционного слоя.
Утепление крыши
Крыша, это одна из основных поверхностей, через которую происходит значительное количество тепловых потерь в доме, вне зависимости от того из какого материала он сделан и по какой технологии.
При строительстве каркасных домов утеплению кровли придается особенное значение. Схема утепления выглядит следующим образом:
внутренняя отделка чердачного помещения – пароизоляция – утеплитель – гидроизоляция – контробрешетка – обрешетка – кровельный материал.
Поэтапный процесс выполнения работ своими руками
Для качественного монтажа утеплителя нужно учитывать несколько правил и придерживаться поэтапного руководства. Если упустить важные нюансы, спустя несколько лет в помещении начнет появляться холод и конденсат.
Строители используют 2 основные технологии утепления:
- От стен внутри наружу — внутренние поверхности зашиваются ОСБ-плитой, затем укладываются пароизоляция, утеплитель, гидробарьер, плита ОСБ и облицовка.
- Снаружи внутрь — первым слоем является ОСБ-плита, затем гидробарьер, утеплитель, пароизоляционный материал, плита ОСБ и внутренние отделочные материалы.
Для качественного монтажа придерживаются основных правил.
Подготовительные мероприятия
Первый этап утепления подразумевает подготовку поверхности. Она сводится к таким действиям:
- Обработка конструкций антисептическими средствами для защиты от атак микроорганизмов.
- Очистка покрытий от пыли и грязи.
- Устранение неровностей и дефектов на поверхностях.
Пароизоляция
Пароизоляционная мембрана устанавливается под слоем теплоизоляции. Со стороны постройки стену закрывают ОСБ-плитой, которая будет пропускать пары наружу и не задерживать их внутри. Поскольку минераловатные утеплители способны накапливать влагу, такой слой является обязательным.
Пароизоляция — обязательный слой при утеплении ограждающих конструкций здания.
Пленка укладывается внахлест через 10-15 см. При этом допускается как вертикальное, так и горизонтальное размещение. Места стыков проклеиваются скотчем, чтобы исключить просачивание влаги.
Укладка минваты
Минеральная вата закрепляется между каркасными стойками с максимальной плотностью. Если материал обладает шириной 60 см, то расстояние между элементами не превышает 59 см.
Это нужно для того, чтобы плиты не сползали, образуя щели. Кроме того, они не должны перекрывать друг друга, поскольку это ухудшит степень теплоизоляции.
При образовании щелей их обрабатывают строительной пеной. Это минимизирует вероятность прохождения холодных потоков во внутренние комнаты и предотвратит лишние теплопотери.
Межкомнатные стены тоже подвергаются утеплению минватой. Но в этой части каркасного дома она выполняет функции звукоизолятора. Процесс монтажа не отличается, за исключением того, что отсутствует необходимость крепления гидробарьера. Вместо него лучше зафиксировать с 2 сторон пароизоляционную пленку.
Монтаж ветро-влагозащиты
Слой защиты от ветра и влаги устанавливают по такому же принципу, что и пароизоляцию. Мембрана фиксируется поверх теплоизоляции слева направо или снизу вверх.
Слой защиты от ветра и влаги фиксируют поверх теплоизоляции.
Обязательно выдерживается нахлест 10-15 см, который заклеивают скотчем. Этот слой защищает утеплитель и каркас от порывов ветра или атмосферных осадков.
Отделка стен
Для внешней отделки стен не используют тяжелые материалы. Оптимальное решение — акриловый или виниловый сайдинг. Для его монтажа нужно предусмотреть контробрешетку поверх ветрозащиты. К этим планкам прикрепляется материал для облицовки.
Дополнительная обрешетка играет роль вспомогательного вентзазора, поскольку она ускоряет процесс отвода влаги от стен.
Конструкция защищает каркас от неблагоприятных воздействий окружающей среды.
Особенности теплоизоляции полов
Специфика утепления напольного покрытия в каркасном доме определяется типом основания. Многие сооружения возводятся на свайно-винтовом фундаменте.
Если постройка находится на высоте и под основание можно залезть, то под лаги закрепляют пленку гидроизоляции, а затем устанавливают нижние обшивочные доски. Их прибивают вплотную или с шагом в 40 см. Такой материал будет удерживать минераловатные плиты и гидроизоляционную пленку от выпадения вниз.
Толщина утеплителя полов должна составлять 15 см.
Если попасть в эту часть проблематично, то под лаги прикрепляют доски, а затем устанавливают гидроизоляционную пленку.
Оптимальная толщина утеплителя составляет 15 см. Каждый очередной слой плит перекрывает стыки и имеет напуск в 20 см.
Поверх изолятора и лаг устанавливается пароизоляция, которая фиксируется 2-сторонним скотчем. На стену укладывают фанерные листы, ОСБ-плиты или доски, которые используются в качестве основы для чистовой отделки.
Нюансы термоизоляции потолка минеральной ватой
Термоизоляционные работы на потолке требуют повышенного внимания. Их лучше выполнить до завершения сборки крыши. В противном случае могут возникнуть сложности при укладке плит.
Первым этапом является крепление пароизоляции на балки потолочного перекрытия. К этому слою прибивается доска толщиной 2,5 см, лист фанеры или ОСБ-плиты. Затем фиксируется утеплитель по такому же алгоритму, что на полу или стенах.
На потолке утеплитель фиксируется также, как и на стенах.
Если чердачное помещение не применяется для проживания, то закреплять мембранную изоляцию не обязательно. Можно сразу проводить обшивку фанерой или доской. В случае, когда отсутствует возможность утеплить потолок снаружи, ограничиваются внутренними работами. Плиты нужно подвязать к потолку, а затем обшить пароизоляционной мембраной и фанерой или досками.
Принципы утепления разных частей каркасного дома
Для утепления каждой конструкции в доме есть отдельный способ. Принцип термоизоляции выглядит идентично, но некоторые различия в алгоритме действий присутствуют.
Бетонная плита перекрытия над подвалом и грунт
Фундамент в каркасном сооружении бывает столбчатым, ленточным, свайным или может состоять из плиты. Подходящий тип выбирается с учетом финансовых возможностей, специфики почвы на территории, наличия или отсутствия подвального помещения, общего веса постройки и других факторов.
Если в доме есть подвал, то в качестве фундамента применяется ленточная конструкция, поверх которой может устанавливаться сплошная железобетонная плита. Иногда пол делают грунтовым, заливая сверху армированную стяжку.
Фундамент может состоять из плиты.
Для утепления бетонного покрытия используют несколько способов:
- Изначально подготавливается черновая поверхность. Для этого наносится тонкий слой стяжки, устраняющий неровности и дефекты.
- Дальше на бетонную поверхность закрепляют пленку гидроизоляции, чтобы исключить проникновение влаги из бетона. Если используется грунтовой пол, то этот слой укладывается под плиту.
- Следующим слоем наносится минвата плотностью от 150 кг/м³.
Деревянные перекрытия первого этажа
Деревянные перекрытия используются в домах на свайном фундаменте, хотя допускаются и при ленточных основаниях.
Теплоизоляционный слой устанавливают на поверхность из древесины или листовых панелей. Плиты минваты крепят к каркасу с помощью гвоздей или саморезов.
После завершения монтажных работ фиксируется гидроизоляционная мембрана. Если постройка основывается на сваях, нужно использовать прочный материал, который защищен от ветровых нагрузок.
Межэтажные перекрытия
Установка минваты в эту часть помещения позволяет защитить постройку от уличного шума.
По устройству перекрытие между этажами практически не отличается от конструкции на первом этаже. При этом вместо гидроизоляционной пленки используется слой пароизоляции.
Межэтажные перекрытия позволяют защитить постройку от шума.
Если перекрытие включает только паропроницаемые материалы, от использования пленки можно полностью отказаться. Накопившийся пар будет покидать конструкцию без увлажнения минваты. При этом в помещении сохранится воздухообмен, и не придется обустраивать дополнительную вентиляционную систему.
Чердак
Если перекрытие направляется в неотапливаемую постройку, потребуется организовать систему удаления избыточной влаги. Схема монтажа утеплителя выглядит так:
- Потолок на этаже закрывается досками.
- Слой пароизоляции закрепляют со стороны чердачной части с сохранением формы балок.
- Следующим слоем выстилается утеплитель.
Если чердак будет использоваться для хозяйственных целей, то вместе с вентзазором нужно предусмотреть парогидроизоляцию. В ином случае мембрану фиксируют на скаты кровли, а минвату оставляют открытой для быстрого высыхания.
Фасад и кровля
К наружным стенам и кровельной конструкции предъявляются повышенные требования, поскольку они могут пропускать в дом влагу от дождей, тумана и снега. Фасад и кровлю в каркасном доме утепляют по такой схеме:
- Внутренняя поверхность утеплителя покрывается слоем пароизоляции.
- К минераловатной плите прикрепляется ветрозащитная и гидроизоляционная мембрана, которая пропускает пар в обратном направлении.
- Дальше устанавливается контробрешетка для вентзазора высотой от 60 мм, и фиксируются фасадные панели.
Выбор утеплителя: характеристика минеральной ваты
Среди представленных видов теплоизоляционных материалов для утепления каркасных домов чаще всего используют минеральную базальтовую вату, стекловолокно или эковату. Гораздо реже применяется пенополиуретан, пенопласт, экструдированный пенополистирол и керамзит. Такая высокая популярность базальтовой ваты обусловлена рядом объективных причин, а именно:
- экологичностью материала;
- пожаробезопасностью, выдерживает температуру до 1000°C;
- долговечностью, средний срок эксплуатации составляет около 30 лет;
- паропроницаемостью;
- низкой теплопроводностью;
- легкостью в установке.
Базальтовая минвата относится к синтетическим теплоизоляционным материалам. Она обладает высокой эластичностью и упругостью, не горит, выдерживает большие нагрузки. Из недостатков минеральной ваты можно выделить:
- Наличие формальдегидных смол и мелких частиц, которые вредны для здоровья человека;
- Подверженность воздействию влаги.
Чтобы предотвратить выделение вредных веществ в воздух, утеплитель сверху плотно покрывается специальной пленкой, которая одновременно служит для защиты минваты от влаги и различных осадков. При монтаже теплоизолятора на стены каркасного дома следует тщательно выполнить не только паро-, но и гидроизоляцию.
Это позволит защитить фасады от появления конденсата внутри стен, сырости в помещении, развития грибков, изменения температурного режима и прочих негативных последствий, которые могут возникнуть при намокании утеплителя. Стоит отметить, что предпочтительнее для утепления каркасных домов использовать базальтовую вату в плитах, а не в рулонах, поскольку они более плотные и при их использовании вата не так сильно усаживается в стене, образовывая трещины в стене.
Кроме того, особенно стоит выделить эковату, которая является более безопасным материалом, чем базальтовая вата, но при этом по своим теплоизоляционным и прочностным характеристикам абсолютно не уступает ей. Эковата — это хороший тепло- и звукоизолятор, который рассчитан на длительный срок эксплуатации (около 50-70 лет).
Отрицательные стороны материала
Недостатком минваты является наличие в составе отдельных видов фенолформальдегидов, которые постепенно просачиваются в окружающую среду. При этом современные образцы производятся с учетом всех стандартов экологической безопасности, поэтому концентрация вредных смол минимальная.
Следующей отрицательной стороной является сильное разбрасывание пыли, что доставляет ряд неудобств при монтаже и эксплуатации материала. Проблема усугубляется при использовании стекло- и шлаковаты. Для укладки плит или рулонов нужно предусмотреть средства индивидуальной защиты.
Все виды минваты боятся влаги. Накопление воды внутри повышает теплопроводность, поэтому в стенах появляются мостики холода, накапливается конденсат.
При грамотном подходе к утеплению каркасного дома минватой этот слой будет качественно выполнять свои задачи.
Внутренне утепление минеральной ватой каркасного дома
Если вы используете базальтовую вату, то утепление можно проводить изнутри. Этот материал безвреден для человека. Но тут главное учесть пароизоляцию. В противном случае влага будет скапливаться на поверхности утеплителя, тем самым ухудшая его свойства.
Сами работы по созданию теплоизоляции проходят в следующей последовательности:
- первым делом необходимо подобрать ширину и толщину используемых плит утеплителя. Первый показатель будет зависеть от расстояния между вертикальными стойками дома. Толщину плит можно брать стандартную (как правило, она составляет 5 см), но в зависимости от погодных условий и самой конструкции каркасного дома, количество слоев утеплителя может меняться;
- далее, необходимо подготовить стены. С их поверхности удаляются остатки строительных материалов, мусор и грязь. Затем проводится инспекция стен, если замечены щели или трещины, то их необходимо заделать монтажной пеной;
- теперь необходимо при помощи строительного степлера закрепить гидроизоляционный материал;
- далее, настала очередь крепить плиты минеральной ваты. Материал помещается в пространство между вертикальными стойками стен, при этом он должен входить плотно, без образования зазоров. Крепление минеральной ваты при утеплении каркасного дома осуществляется при помощи специального клея.
Листы должны плотно прилегать друг к другу, без образования мостиков холода;
- последним слоем будет пароизоляция. Для этого чаще всего используется обычная полиэтиленовая пленка. Слой пароизоляции монтируется при помощи строительного степлера.
Утепление каркасных стен | К-ДОМ
Конструкция каркасного дома считается наиболее оптимальной в технологии строительства с точки зрения утепления. Причиной этому – преобладание теплоизолирующего материала в общей массе материалов, из которых построено здание. Утепление каркасных стен играет главную роль в общей теплоизоляции дома.
1. Об утеплении домов разного типаВ целом, утепление зданий – один из важнейших этапов строительства. Типов построек множество, среди которых можно выделить:
- Кирпичные
- Блочные
- Каркасные
- Брусовые
- Щитовые
Утепляются они все по-разному. Так, дома из кирпича, шлакоблока или бруса держат тепло в основном за счет толщины своих стен. Утепляться такие стены могут только дополнительно – монтажом утеплителя поверх стен.
Особенностью каркасных домов является то, что утеплитель проложен внутри его стен, причем он занимает до 75 процентов их объема.
Утепленный каркас дома2. Виды утеплителяУтеплитель – это материал с хорошими теплоизоляционными свойствами, превышающими таковые для основного материала стен: кирпича, железобетона или дерева.
Здесь мы не будем останавливаться на видах утеплителя, которые широко использовали в старые времена – опилки, паклю, шлак, солому. Их теплоизоляционные свойства уступают таковым у более современных материалов, которые производит сегодня химическая промышленность.
Основные виды современного утеплителя:
- Минеральная вата, имеющая волокнистую структуру
- Стекловата, с мелкими ломкими волокнами
- Пенопласт, материал из вспененного пластика
- Экструдированый полистирол
- Эковата, произведенная из целлюлозы в виде порошка
Общей особенностью таких материалов является наличие в их структуре воздушных прослоек.
Именно здесь происходит задержка теплого воздуха, что в целом препятствует теплообмену между внутренним объемом дома и внешней средой.
В зимнее время в дом не проникают холодные массы воздуха, в жаркое летнее, наоборот – теплые.
Приведем значения плотности указанных материалов:
- Минвата – 30-50 кг/м3
- Стекловата – 17-20 кг/м3
- Пенопласт – 25 кг/м3
- Экструдированный полистирол – 20-35 кг/м3
- Эковата – 35-75 кг/м3
Значения плотности утеплителей значительно ниже, чем аналогичные параметры материалов, из которых построен дом. Для сравнения, плотность кирпича в среднем около 1000 кг/м3, плотность дерева от 400 кг/м3 и выше, плотность шлакоблоков от 300 до 1200 кг/м3.
3. Утеплитель в каркасном домостроенииМы уже упоминали об особенности утепления каркасных домов по сравнению с другими типами зданий. Главная особенность их состоит в том, что утеплитель закладывается внутрь стен дома. О строении стен каркаса мы расскажем чуть позже. Сейчас хотелось бы отметить, что именно такой тип утепления значительно влияет на выбор теплоизолирующего материала.
В упрощенном виде утеплитель должен помещаться внутрь каркасных стен. Очевидно, что любой из вышеперечисленных материалов годен на это. Можно сделать стены фактически из твердого пенопласта, обшив его более прочным листовым материалом (такова, кстати, структура СИП-панелей). Можно, наоборот, соорудить стены из двух листов, например, фанеры и заложить внутрь утеплитель или засыпать эковату. Способов теоретически много, но не все они пригодны для качественного возведения каркаса дома.
Каркасный дом-термос4. Преимущества минваты в утеплении каркасных стенПодробнее о выборе утеплителя в каркасном домостроении можно прочитать здесь.
Скажем только несколько слов, почему, например, в каркас не рекомендуется закладывать пенопласт (за исключением использования СИП-панелей):
- Он хрупок и ломок
- Он непластичен и может ломаться при усадке деревянного каркаса
- Он выделяет ядовитые вещества в случае возгорания
Самым оптимальными вариантом утеплителя для каркасных стен считается использование минеральной ваты.
Ее еще называют базальтовой или каменной, из-за способа производства. Сырьем для ее изготовления служат горные породы или шлаки. Волокнистая структура минваты достигается их расплавлением. Это достаточно сложный производственный процесс, но он окупается в процессе эксплуатации данного материала, который в результате имеет:
- Низкую плотность, а соответственно низкую теплопроводность
- Небольшой удельный вес, а следовательно, легок при монтаже
- Способность формирования в удобные для монтажа и транспортировки блоки
- Легкость резки, удобную для монтажа
В общем случае, утепление каркасного дома состоит в закладке листов минеральной ваты в структурные полости каркаса.
Минвата в листах5. Строение каркасного «пирога»Стена каркасного дома состоит из нескольких слоев, поэтому строители часто называет такую структуру «пирогом».
Он состоит из:
- Пароизоляции
- Гидроизоляции
- Утеплителя
- Каркасной основы – стоек
- Ветрозащиты
- Листов обшивки
Здесь мы не будем подробно останавливаться на роли каждого из элементов каркасного «пирога». Подробнее об этом вы можете прочитать в других статьях нашего сайта (ссылка)
Отметим только, что монтаж теплизоляции может проводиться несколькими методами, суть которых, не меняется, различие только в последовательности некоторых операций.
Каркасный «пирог»6. Монтаж утеплителяМы рассмотрим случай, когда монтаж производится снаружи, начиная от внешних слоев обшивки каркаса.
В общем виде каркасная стена представляет собой раму (или несколько примыкающих друг к другу рам), состоящую из верхних досок, расположенных горизонтально и скрепленных промежуточными вертикальными стойками:
Каркасный дом по канадской технологииКроме стоек, к каркасу дополнительно монтируются укосины – для обеспечения конструкционной жесткости сооружения. Укосины смонтированы с поверхностью стоек заподлицо, поэтому не возникает сложности с обшивкой стены листовым материалом . В качестве обшивки выбирают обычно листы фанеры или ОСБ.
После того, как стена обшита снаружи листами, устанавливается пленка ветрозащиты. Ее обычно крепят с помощью скоб степлера к листам обшивки.
Кроме того при необходимости устанавливают еще одну пленку гидроизоляции.
Следующим этапом, собственно будет закладка утеплителя между стоек каркасной рамы.
Прежде всего, надо тщательно очистить каркасную раму от пыли и загрязнений, убрать торчащие гвозди и саморезы.
Минвата производится в виде листов с поперечными размерами 50 и 100 см. Обычно к ее поперечным размерам подгоняют шаг установки стоек каркаса – чтобы избежать ненужных щелей и стыков утеплителя, образующих впоследствии так называемые «мостики холода», куда стремится просочиться теплый воздух из дома.
Листы минваты, таким образом, плотно укладываются в полости каркасной ячейки и прикрепляются либо к стойкам, либо к листам внешней обшивки. Крепеление производится с помощью специальных дюбелей с широкой шляпкой – для плотного прилегания минваты к основе. Это существенный момент.
Любой материал со временем начинает оседать под действием сил притяжения.
В одних местах утеплитель становится плотнее, и его теплопроводность повышается. В других местах образуются щели, куда свободно проникает холодный воздух снаружи и теплый изнутри дома.
Монтировать листы минваты следует внахлест – так нивелируются «мостики холода» на стыках.
Необходимо также проклеивать места стыков скотчем – во-первых, чтоб они не расширялись с течением времени, во-вторых, для лучшей тепло- и гидроизоляции, в-третьих, для дополнительной прочности крепления утеплителя.
Участки, где вследствие конструкционных особенностей каркаса не удается достаточно плотно уложить утеплитель (в труднодоступных местах по углам, в местах откосов окон и т.д.), желательно запенить их монтажной пеной.
В результате мы имеем стену с уложенным утеплителем:
Утепленная стена каркасаНа следующем этапе монтируют мембрану пароизоляции и обшивают раму внутренним листовым слоем.
После проведения всех этих операций каркасная стена считается утепленной.
7.
Понятно, что основным является утепление каркаса по периметру здания, но внутренние его стены и перегородки также следует дополнительно утеплить.
Во-первых, в любом помещении должна быть нормальная температура, и требуется, например, теплоизоляция комнат для проживания от помещений, имеющих повышенную температуру внутри (например, сауна) или, наоборот, пониженную (неотапливаемая кладовка или хозяйственное помещение).
Во-вторых, стены должны бить достаточно толстыми для нормальной звукоизоляции между помещениями. Понятно, что возводить внутренние стены из кирпича в деревянном каркасном доме неразумно, а стены из двух листов фанеры идеально будут проводить звук. Конструктивно оптимально заложить между ними утеплитель. Тем более, что, скажем, минвата имеет хорошие звукопоглощающие свойства.
Закладка утеплителя во внутренние стены аналогична таковой для внешних, но уже не требует дополнительной ветрозащиты или гидроизоляции (разве что кроме стен ванной или сауны).
Рассмотрим еще один популярный способ утепления каркасного дома. Его особенность в том, что утеплитель не закладывается между стоек в виде плит, а наносится специальным распылением. Таким способом утепляют каркасные дома эковатой (или пеноизолом).
Эковата изначально представляет из себя порошок. Он сам по себе достаточно теплонепроницаем, и его можно просто засыпать между листами обшивки.
Использование специального оборудование на порядок улучшит теплоизоляционные свойства эковаты.
В таком устройстве порошок наполняется пузырьками воздуха и распыляется на поверхность внутренней или внешней обшивок (в зависимости от очередности производства монтажа).
Напыление производят до достижения достаточной толщины, обычно около 5 см.
Таким образом, создается слой утеплителя, не уступающий использованию матов минваты. Следует отметить, что в данном случае происходит более полное заполнение пустот каркаса, а, следовательно, устранение лишних «мостиков холода», о которых мы рассказывали выше.
В идеальном варианте каркас дома представляет собой как бы термос с внутренней и внешней оболочкой стенок и заложенным между ними теплоизоляционным материалом.
Однако сами стойки каркаса имеют более высокую теплопроводность, чем утеплитель. В них создаются «мостики холода», что зачастую требует дополнительного внешнего утепления каркасных стен.
В самом упрощенном виде оптимальным вариантом считается монтаж еще одного слоя утеплителя над внешней обшивкой и дальнейшее его укрепление отделочным материалом.
10. ЗаключениеРассмотренные нами технологии утепления каркасных стен применяются при строительстве быстровозводимых каркасных домов любого типа. Фирма «К-Дом» окажет услуги застройщикам в проектировании и строительстве каркасных сооружений. Кроме оптимального утепления построек, мы готовы выполнить работы и по дополнительному утеплению старых построек.
Накройте стены изоляцией
Янтарное дерево, полиэтилен18 октября 2012 г.
С чего начать?! Это один из самых распространенных вопросов для тех, кто хочет построить новый или реконструированный дом с высокой энергоэффективностью. Строители и ремонтники, особенно те, кто плохо знаком с высокопроизводительными технологиями и методами строительства, часто хотят знать, каковы легкие плоды, когда они начинают свой путь к энергоэффективности. Обычно мой первый ответ на эти вопросы касается герметизации и изоляции воздуха. В конце концов, чтобы повысить комфорт и сократить счета за коммунальные услуги в доме, цель состоит в том, чтобы создать эффективную оболочку здания, добавить вентиляцию для свежего воздуха, а затем правильно подобрать оборудование для обогрева/охлаждения для этого помещения. Чтобы сделать этот пост более «забавным» (как и все конфеты на Хэллоуин в магазинах в это время года), я сосредоточусь только на одной части этого рецепта энергоэффективности — передовых методах теплоизоляции стен.
Чтобы обеспечить более подробную основу для моих комментариев, я хочу указать вам на статью Home Innovation Labs, написанную в журнале Professional Builder
, под названием «11 советов по освоению дизайна оболочки здания». В статье содержится информация о передовых методах создания герметичных и эффективных систем ограждающих конструкций. Следующим шагом является обеспечение достаточного притока свежего воздуха с помощью вентиляции. Затем мы подходим к звезде этого шоу … утеплению стен.Существует множество типов изоляции стен, и каждый из них имеет различную теплоизоляционную способность. Как правило, к ним относятся:
- Конструкционные стеновые материалы с изоляцией: конструкционные изоляционные панели (SIP), изолированные бетонные опалубки (ICF) и т. д.
- Жесткий пенопласт: EPS, XPS, полиизоцианурат и т. д.
- Войлочная изоляция: стекловолокно, минеральная вата, пластик/натуральные волокна и т. д.
- Вспененная изоляция: стекловолокно, целлюлоза, минеральная вата и т.
д. - Напыляемая пена: открытая или закрытая ячейка
Один шаг за раз
Существует три основных фактора, которые следует учитывать при утеплении стен дома, а также выбор правильного типа материала для вашего конкретного проекта.
- Тип несущей конструкции и каркаса стены: Оптимизация изоляции стен начинается с рассмотрения типа каркаса. Для деревянного каркаса необходимо оставить как можно больше места для изоляции. Типичный дом с деревянным каркасом имеет около 25% площади поверхности стен из дерева. Чем качественнее каркас, тем больше места для утепления. Тем не менее, основное правило заключается в том, что дом должен сначала стоять конструктивно, а затем обеспечивать максимально возможную изоляцию. Один из способов систематического уменьшения каркаса — обшивка стен панелями. Помимо деревянного каркаса, существуют другие конструкционные материалы, которые объединяют поддержку стен с изоляцией, такие как SIP или ICF.
- Внешняя изоляция: После того, как будет определена несущая конструкция и тип каркаса стены, рассмотрите возможность добавления внешней изоляции. Это отличный способ изоляции, поскольку он устраняет тепловые мосты через стойки и увеличивает значение R всей стены.
- Изоляция внутри или в стенных полостях: Наконец, рассмотрите внутреннюю изоляцию или изоляцию в стенных полостях. Существует множество способов изоляции стенных полостей с различными значениями R, включая комбинации изоляционных материалов, таких как вспышка и войлок (т. R-значение с ватной изоляцией, используемой для большей части R-значения). Часто решение об утеплении стен сводится к стоимости. Однако стоит учитывать комбинированную стоимость материала и труда. Хотя можно получить высокоэффективную стеновую систему из любого из перечисленных выше утеплителей, некоторые из них имеют более высокие первоначальные затраты, а другие требуют больше труда для той же установки и конечных результатов.
В конечном счете, цель состоит в том, чтобы превзойти дизайн… и своих конкурентов. Так как же убедиться, что ваш дизайн оптимален для вашего климата? Исследовательские лаборатории Home Innovation Research Labs в настоящее время изучают высокоэффективные стены для решения проблемы интеграции структурных, тепловых и влагостойких характеристик. Следите за новостями в этом блоге, чтобы узнать об этих результатах в ближайшие месяцы.
Вернуться к началу
Рубрики:
Высокопроизводительные дома
Метки:
Энергетическая эффективность, Зеленое строительство, Строительная практика, Изоляция
Каркас наружной стены – Масштаб и контекст
Для многих из вас, читатели, которым до слез надоел бетон и сталь, этот пост может стать местом, где проект станет более интересным и понятным. Так было и с моей женой, которая каждый день (месяцами) спрашивала: «Когда мы увидим стены?»
И действительно, это знак прогресса, который многие ищут. Выход за пределы того, что по сути выглядит как план на земле — ортогональное внезапно реализуется в трех измерениях.
Этот пост также должен рассказать о первом из трех ключевых пунктов, которые, как мне кажется, являются святой троицей переосмысления строительства нового дома:
- Изоляция
- Воздушный барьер
- Вентиляция.
Рекомендация пассивного дома для изоляции наружных стен в таком климате, как наш, нацелена на значение R от 39 до 51. Я выбрал R50, которого я достигну с 12-3/4-дюймовой изоляцией из минеральной ваты в комбинации толщины слоев, которые легко доступны на рынке. Я выбрал минеральную вату, потому что она, пожалуй, самая экологичная — превосходит (на мой взгляд) стекловолокно и изоляцию, сделанную из углеводородов с помощью пенообразователей (стиролов).
У меня также есть значительный опыт строительства с обшивкой из экструдированного полистирола, основанный на моей проповеди R2000 еще в 1980-х годах. Этот подход хорошо работает для уменьшения тепловых мостов, но теперь я готов вернуться к традиции и использовать что-то, что действительно будет удерживать гвоздь. Я просто устал от всей этой болтовни.
Конструкция внешней стены представляет собой ферму. Это делается для того, чтобы получить полость глубины, необходимой для упаковки всей этой изоляции. Шпильки были заменены узлами, состоящими из несущего элемента 2×6, зазора 3-¾ дюйма с прокладкой из экструдированного пеноматериала толщиной 1-½ дюйма и выносной опоры 2×4, которая принимает внешнюю обшивку, атмосферостойкий барьер и отделку. . Каждая сборка скреплена фанерными косынками, расположенными и прибитыми в соответствии со спецификациями, предоставленными моим инженером-строителем. Это похоже на ферму Ларсена, разработанную в 1981 строителем из Эдмонтона Джоном Ларсоном, который состоит из внутреннего и внешнего «хорда» 2 × 4 (на плоскости), соединенных с помощью полотна OSB (аспенита). Он может быть изготовлен для обеспечения любой глубины стенной полости.
Чтобы обеспечить высочайшее качество монтажа, мой подрядчик решил изготовить фермы наружных стен на своем складе и доставить их на стройплощадку. Вот так они выглядели, когда пришли. Они уже укомплектованы верхней (внешней) пристройкой, которая образует парапет, и наклонной (внутренней) вершиной, соответствующей форме крыши. Они были пронумерованы для правильной последовательности.
Внутренняя часть фундамента была снабжена шестидюймовым гранулированным камнем «А» и уплотнена для создания приемлемой рабочей поверхности, на которой можно возводить стены.
После того, как секция сделана и установлено достаточное количество фанеры, чтобы панель не раскачивалась, эта часть стены поднимается на место с помощью ковша экскаватора. Панели слишком тяжелые, чтобы их могла поднять сама бригада (как и в случае с традиционным строительством — нужно что-то планировать).
После возведения вы сможете лучше почувствовать глубину полости в стене, которая в конечном итоге будет заполнена минеральной ватой.
