Выбираем дюбель для теплоизоляции

Дорогие покупатели и профессионалы, DOMINGO. BY предлагает обсудить тему выбора дюбелей для теплоизоляции. Вопреки распространенному мнению о том, что особых различий в них нет, они все же есть и достаточно существенны. Рассмотрим следующие вопросы:

Понятие дюбелей для теплоизоляции. Что это?
Зачем применять дюбели в системе утепления и необходимо ли это вообще?
Типы дюбелей для теплоизоляции.

Что такое дюбель для теплоизоляции?

Понятие Дюбель (нем. Dübel — шпонка, шкант, вставной шип) означает крепежное изделие, которое совместно с другим крепежным изделием различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию. Дюбель устанавливается в основание для возможности вкручивания, вклеивания или вколачивания в него другого крепёжного элемента, например, шурупа или самореза.

Иными словами, это крепежный элемент, который обеспечивает крепление используемого материала к какому-либо основанию. Данное понятие включает в себя множество видов дюбелей, одним из которых является и дюбель для теплоизоляции. Непосредственно «материалом» где будет являться система утепления.

Где и зачем применять дюбели для теплоизоляции

Для того, чтобы определить где используются фасадные дюбеля, условно разобьем все составляющие системы утепления на отдельные элементы и сопутствующие работы:

1. основание – сама стена дома:

1.1 грунтовка стены
1.2 нанесение клея для приклеивания утеплителя

2. утеплитель:

2.1 дюбеление утеплителя
2.2 нанесение клея для армирования с фасадной стеклосеткой
2.3 грунтовка поверхности
2.4 нанесение декоративного основания

С местом дюбеля в системе мы определились (п. 2.1), но так ли он там необходим? На сегодняшний день ни один из производителей клея для системы утепления не декларирует в своих технологических картах, что можно опустить процесс дюбеления.

ВОПРОС? Что это значит для покупателя?

ОТВЕТ! То, что при возникновении вопросов, например, если утеплитель не выдержит веса декоративного слоя и отвалится**, претензии производитель принимать не будет. Поэтому решение о том, чтобы сэкономить за счет дюбелей каждый принимает для себя сам.

** Данная ситуация может наступить, если был опущен процесс дюбеления при устройстве системы утепления.

Типы дюбелей для теплоизоляции

Фасадные дюбели делятся на два типа:

анкерные
тарельчатые

Анкерные дюбели используют для крепления кронштейнов в системе вентилируемых фасадов, кондиционеров и строительных конструкций к основанию дома.

Тарельчатые дюбели используют именно для крепления утеплителя к основанию. Такие дюбели представляют собой пластиковый «грибок» с ножной и гвоздем. Они различаются диаметром, материалом и длиной.

Рис.1 – Анкерные дюбели

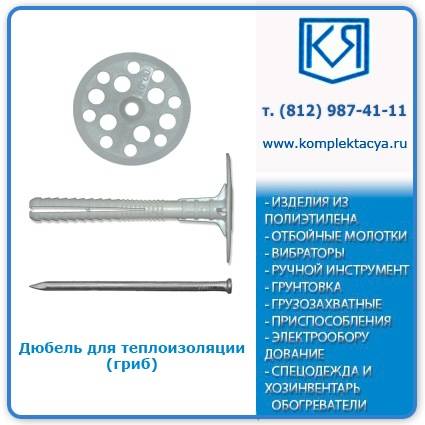

Рис.2 – Тарельчатые дюбели

Длина и толщина дюбеля для теплоизоляции

Длина дюбеля зависит от толщины утеплителя. В среднем дюбель должен войти в стену на 80 см, значит, к толщине утеплителя добавляем 80 см и получаем длину дюбеля (в зависимости от производителя можно эту цифру округлять). Материал основания и высотность здания будут на это влиять. Диаметр дюбеля для теплоизоляции может быть 8, 10 мм.

Материал дюбеля для теплоизоляции

Сам грибок всегда делают пластиковым, а вот гвоздь делают из металла или из пластика.

На что это влияет?

Металлические элементы в конструкции:

Минусы:

промерзают быстрее, и из-за разности температур может пойти растрескивание декоративного слоя
могут появиться грибки и плесень на месте дюбеля

Плюсы:

облегченный процесс монтажа (проще забивка)
надежность

Пластиковые гвозди:

Минусы:

более высокая цена на улучшенные виды пластика

Плюсы:

не промерзают

Однако есть и альтернативный вариант: когда на шляпку металлического гвоздя надевается пластиковая головка, которая предотвращает образование мостиков холода и, соответственно, промерзания.

Длина распорной зоны дюбеля для теплоизоляции

ВАЖНО ЗНАТЬ! Для пустотелых оснований (керамический кирпич, газосиликат и керамзитобетон) используются дюбели с удлиненной распорной зоной.

В остальных случаях можно применять дюбели со стандартным размером распорной зоны.

Виды монтажа дюбелей для теплоизоляции

Можно выделить 2 вида гвоздей:

забивные – гладкие. Их забивают молотком;
винтовые – изготавливают с резьбой. Их ввинчивают в тарелку дюбеля. А также используют для хрупких оснований, таких как газосиликат.

Винтовой дюбель может быть смонтирован заподлицо или немного утоплен в утеплитель: тогда гриб дюбеля сверху закрывают кружком из ваты или пенопласта. Данная система имеет название “теплый зонт”.

РЕКОМЕНДУЕМ! Обобщая всю информацию, ДОМИНГО.БАЙ настоятельно РЕКОМЕНДУЕТ не отказываться от дюбеления фасада. Деньги, сэкономленные на дюбелях, не покроют в полном объеме решение вытекающих из этого вопросов. Для верного подбора фасадного дюбеля именно в вашей ситуации обратитесь к нашим специалистам по телефонам +375(44)597-00-80 А1 и +375(29)230-00-80 МТС.

Спасибо за прочтение, подписывайтесь на наш Инстаграм и следите за хештегом #строимнавсегда. Ваш ДОМИНГО.БАЙ (DOMINGO.BY)

выбор, основные виды, параметры, монтаж

Надежное крепление утеплителя – обязательный этап создания теплоизоляции помещения. В качестве теплоизоляционного материала выбирают мягкие, рыхлые и пористые листы или маты, которые легко крепить. При небольших объемах их закрепляют на клей или просто помещают между брусками. В случае масштабных строительных работ необходимо использовать специальные крепления – дюбели. Они отличаются способом крепления, материалом изготовления, длиной и диаметром. Перед началом работы необходимо правильно подобрать держатели для теплоизоляции.

Состав

Типы фиксаторов
Критерии выбора
Разновидности дюбелей
Конструкция
Материал изготовления
Размеры изделия
Монтажные работы
Технология крепления

Типы фиксаторов

Для фасада и кровли используются разные виды дюбелей, отличающиеся размером шляпки

Утеплитель представляет собой неоднородный многослойный материал, часто с пористой структурой. Сложность его крепления заключается в риске нарушения целостности конструкции, особенно при использовании гидроизоляции и пароизоляции. По этой причине ретейнеры делятся на две основные группы:

дюбель для фасадных работ и утепления стен;
дюбели для утепления кровли.

Первый вид креплений представляет собой цельную или сборно-разборную конструкцию в виде гриба. Разборный состоит из втулки с распорной частью, головки в виде нажимного диска и штока. Дюбель для утепления отличается от обычного только увеличенным объемом головки. Диаметр диска 45-90 мм. Изготавливаются из различных видов пластика и металла.

Второй вид дюбелей представляет собой полый пластиковый стержень с широкой прижимной шайбой. Имеет особый способ установки – в тело теплоизолятора. Гвоздь проходит и погружается в бетон или другой плотный материал.

Критерии выбора

При выборе дюбеля для утепления имеет значение его плотность

От правильного выбора зависит качество крепления материала к поверхности. При выборе дюбелей необходимо обратить внимание на несколько факторов:

Длина. Это зависит от толщины утеплителя и других слоев, отклонения стены от вертикали, минимально допустимого заглубления.
Вытягивающая нагрузка.

Форма также зависит от материала. Легкий теплоизолятор не выдерживает жесткого крепления.

Разновидности дюбелей

Дюбеля можно классифицировать по нескольким признакам – по конструкции, материалу и конструкции. Выбор зависит от характеристик самого утеплителя.

Дизайн

Существует два основных способа крепления:

Без распорки. Дюбель не нуждается в оборудовании. Крепеж устанавливается в предварительно просверленное отверстие сквозь утеплитель.
Распорка. В тело стержня вбивается или закручивается гвоздь или шуруп. Под стержень предварительно делается отверстие, в которое его необходимо поместить.

Spacer Spreadless

Первый вариант используется для газобетона, а второй для плотных материалов (кирпич, бетон).

Материал изготовления

Гвоздь из полиамида, армированного стекловолокном, имеет прочность металла

Сам дюбель изготавливается из различных видов пластмасс. Запрещено использовать металл из-за его высокой теплопроводности. Шуруп или гвоздь делают из пластика или металла.

Основные виды пластика для дюбелей:

Нейлон или полиамид. Это легкий материал с высокой степенью прочности. Его можно использовать для крепления на любую поверхность. Максимально допустимая нагрузка на крепеж для утеплителя 120 кг. Рабочий – 30 кг.
Полипропилен. Отличается повышенной прочностью и твердостью. Нагрузка достигает 150 кг.
Полиамид, армированный стекловолокном. Это новый материал, прочность которого не уступает металлам. Он имеет низкую теплопроводность, что делает его более приоритетным материалом, чем металлические детали.

Распорный стержень может быть изготовлен из того же пластика, что и грибовидный дюбель для теплоизоляции, или из металла.

Нержавеющая сталь более прочный материал, чем оцинкованная сталь

Из металлов используются следующие материалы:

Цинк Сталь. Толщина слоя цинка должна быть не менее 6 мкм. Используется в нормальных условиях с нормальным уровнем влажности.
Нержавеющая сталь. Это более дорогой фиксатор, но он не подвергается коррозии. Основная область использования стальных держателей – в местах с повышенным уровнем влажности.

По конструкции бывают:

Гвоздь и дюбель изготовлены из однотипного пластика. Не рекомендуется использовать разные типы, так как их коэффициенты теплового расширения будут отличаться. Теплоизоляционный дюбель с пластиковым гвоздем используется практически во всех климатических условиях.
Дюбель пластиковый, стержень металлический. Крепление улучшено, но металл проводит тепло. Это приводит к образованию мостика холода.
Дюбель пластиковый грибок для утепления и металлический стержень с термоголовкой. Такая конструкция позволяет избежать появления мостика холода. Головка винта закрыта нейлоновым колпачком, а гвоздь находится внутри.

Каждая из комбинаций дюбель-гвоздей для теплоизоляции имеет свои положительные и отрицательные стороны, а также свою стоимость. Выбор зависит от климатических особенностей помещения, в котором проводится утепление.

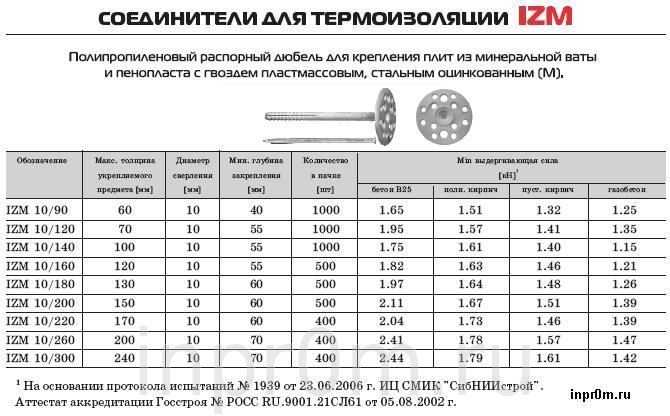

Размеры изделия

Для пластиковых дюбелей ГОСТов нет, но для полиамидных изделий они есть. В документе указывается, какую марку пластика можно использовать и в каких макроклиматических условиях.

Формула расчета длины дюбеля для разной толщины утеплителя

Крепления изоляции должны быть достаточной длины. Это происходит за счет углубления через несколько слоев теплоизоляции. Размеры остальных деталей варьируются в небольшом диапазоне:

диаметр головки – от 45 мм до 90 мм;
2 диаметра стержня – 8 мм и 10 мм каждый;
длина от 40 мм до 400 мм.

Несущая способность зависит от прочности фиксатора и материала стен. Нагрузка может быть от 0,3 кН до 23 кН.

Длину можно рассчитать по формуле Л = Ч + И + К + Ш . L – длина дюбеля, H – толщина утеплителя, К – толщина слоя штукатурки или клея (если есть), I – добавка для фиксации в бетон/кирпич/дерево (50 мм), W – запас.

При использовании пенопласта толщиной 50 мм, монтируемого на слой клея толщиной 5 мм, требуется дюбель 110 мм. В случае криволинейной стены с перекосом 50 мм размер увеличится до 160 мм на соответствующую величину. Дюбель 210 мм необходим для двойного слоя утепления.

Чрезмерная длина не всегда будет положительным фактором. Это необходимо учитывать при утеплении тонких стен в квартире.

Известные производители

Ведущими производителями изоляционных дюбелей являются компании из Германии, России и Польши. К наиболее известным фирмам относятся:

Термоклип. Компания поставляет в Россию и страны СНГ продукцию из углеродистой стали с антикоррозионным покрытием. Дюбели выпускаются в нескольких сериях, изготовлены из блочного полимера. Некоторые модели имеют теплоизоляционный кожух.
Изомакс. Производит тарельчатые дюбеля диаметром 10 мм. Гвоздь изготовлен из углеродистой стали с цинковым покрытием. Возможна установка термоголовки.
Тех-Креп. Российский производитель поставляет пластиковый крепеж в разных исполнениях. Они могут иметь пластиковый или металлический гвоздь, термочехол. Они имеют сложный химический состав. Стальной гвоздь оцинкован.

Вся продукция имеет необходимые сертификаты и лицензии на монтажные работы.

Монтажные работы

Количество дюбелей рассчитывается исходя из наличия или отсутствия дополнительных креплений, например, клея

В первую очередь необходимо рассчитать, сколько дюбелей вам потребуется, какой длины и диаметра они должны быть. Это зависит от изоляции. Его вес практически не имеет значения, важна толщина и степень рыхлости.

Длина креплений грибовидной изоляции зависит от нескольких параметров. Толщина листа утеплителя, клеевого слоя, пароизоляции, гидроизоляции. Также необходимо учитывать отклонение от вертикали и максимально возможное заглубление в стену. Все эти критерии должны быть указаны в документации и в соответствии с ними подбирается размер.

Диаметр цоколя определяется степенью рыхлости теплоизоляции. Этот критерий приблизительный, точные значения нигде не указаны. Если утеплитель легкий и рыхлый по структуре, диаметр должен быть большим. В случае монтажа пенопласта можно выбрать дюбеля с маленькой головкой. Для укладки минеральной ваты выбирайте самые большие шляпки.

Количество креплений зависит от веса плит утеплителя и возможной нагрузки самого тарельчатого дюбеля для крепления утеплителя. Их должно быть не менее 5 на тарелку – 4 крепятся по углам, 1 в центральной точке.

Все эти значения применимы, если внутренняя часть дома утеплена.

Если утеплитель крепится к фасаду, необходимо учитывать ветровую нагрузку. Количество обвязок увеличивается, их должно быть не менее 6, расположенных в два параллельных ряда. Если здание имеет высоту до 20 метров, 1 кв.м. есть 7 дюбелей. При высоте более 20 метров расход крепежа увеличивается до 9 штук.

Крепежная техника

Порядок монтажа: сверление отверстия, забивание гвоздя

Теплоизолятор укладывается на поверхность на промежуточном этапе монтажа. Сначала укладывается каркас из деревянных брусков, между которыми помещаются листы утеплителя. Сложность монтажных работ заключается в необходимости заранее учесть все нюансы крепежных механизмов. Если потолок утеплен штукатуркой, глубину установки зонтичного дюбеля следует увеличить.

Сам утеплитель фиксируется клеем (в случае пенополиуретана, пенополистирола и пенополистирола) или обжимом в полученные ячейки каркаса (для минеральной ваты). На каждой панели необходимо отметить места, в которых будет установлен держатель. Просверливается отверстие определенной глубины с запасом 10-15 мм. Если не добавить этот запас, то грибки для крепления утеплителя будут плохо держать теплоизоляционный материал.

В полученное отверстие устанавливается дюбель для утепления. Его головка в виде диска должна слегка давить на изоляцию. Если есть гвоздь, его нужно вбить. В случае с шурупом используется винтовой способ установки. Головку гриба накрывают колпачком, если это предусмотрено конструкцией.

Рекомендуется выбирать места стыков для крепления. Это уменьшит количество отверстий и щелей, через которые уходит тепло. Также при фасадных работах все швы закрываются специальной алюминиевой армирующей лентой.

Armacell: часто задаваемые вопросы по механической изоляции

Что такое механическая изоляция?

Механическая изоляция используется для покрытия труб, воздуховодов, резервуаров и оборудования в коммерческих или промышленных условиях и обычно используется для контроля температуры в гораздо более широком диапазоне колебаний температуры, чем в обычном доме. Домашняя или жилая изоляция обычно находится на наружных стенах и чердаках и используется для поддержания постоянной комфортной температуры в домашней среде. Перепад температур в домашней изоляционной среде в большинстве случаев намного меньше, чем в типичном коммерческом или промышленном применении. Например, типичное домашнее применение может состоять в том, чтобы поддерживать внутреннюю температуру воздуха 76°F при внешней температуре 10°F зимой и 100°F летом. Таким образом, разница температур может варьироваться от 24°F до 66°F. Во многих коммерческих и промышленных применениях перепады температур составляют от 20°F до 600°F и более.

Механическая изоляция в основном используется для ограничения поступления или потери тепла от поверхностей, работающих при температурах выше или ниже температуры окружающей среды. Возможности ограничить эту прибыль или убыток гораздо больше в коммерческом и промышленном секторах по сравнению с жилым сектором.

Как правильно выбрать изоляцию для работы?

Поиск «правильной» изоляции начинается с ответов на некоторые основные вопросы, такие как:

1. Какова рабочая или линейная температура системы, которую необходимо изолировать вашему клиенту?

В целом, системы, нуждающиеся в изоляции, можно разделить на три температурных диапазона:

• Низкотемпературный диапазон (от -100°F до 60°F) Системы охлаждения, холодной/охлажденной воды и коммерческие системы отопления и охлаждения.

• Средний температурный диапазон (от 61°F до 600°F) Горячая вода и пар, силовые/технологические трубопроводы, печи и дымовые трубы.

• Высокотемпературный диапазон (от 601°F до 1500°F) Производство электроэнергии, турбины, печи, плавильные печи, выхлопные системы и силовые трубопроводы.

2. Находится ли система снаружи или в помещении, или и то и другое вместе?

Это поможет вам определить, нуждается ли система и изоляция в защите от погодных условий, агрессивных атмосфер, воды или химических смывов, неправильного обращения или других условий.

3. Температура окружающей среды постоянна… или она будет колебаться?

Ответ на этот вопрос поможет вам выбрать подходящую толщину для защиты от конденсации, теплопотерь или других проблем с регулированием температуры.

Чтобы начать работу, воспользуйтесь нашим Руководством по выбору продуктов.

Где я могу получить информацию о технических требованиях?

Понимание спецификаций является важной частью работы. Мы рекомендуем руководство NIA по спецификациям изоляционных продуктов. (Скачать здесь)

Важные организации по тестированию, установлению норм и стандартов, имеющие решающее значение для обеспечения эффективности процедур и систем изоляции, включают:

• ASTM — Американское общество по испытанию материалов

• ASHRAE — Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха

• Правительство США — публикует федеральные и военные спецификации для изоляционных материалов.

• MICA — Ассоциация подрядчиков по изоляции Среднего Запада

• PIP — Практика перерабатывающей промышленности

Некоторые технические характеристики, с которыми вам необходимо ознакомиться в процессе работы, включают пропускание водяного пара, прочность на сжатие и классификацию пожароопасности. Пример: вы обнаружите, что для некоторых кодов требуется рейтинг 25/50 для классификации пожарной опасности. 25 представляет собой индекс распространения пламени, а 50 представляет собой индекс образования дыма по сравнению с цементом как «0» и красным дубом как «100».

Для получения технических характеристик любого продукта Armacell обращайтесь к нашим техническим менеджерам.

Что понимают под К-фактором, R-значением и С-фактором?

К-фактор (коэффициент теплопроводности) – мера тепла в БТЕ, которое проходит через один квадратный фут однородного вещества толщиной 1 дюйм в час на каждый градус F температурной разницы. Чем ниже значение K, тем выше изоляционная способность. Определение из учебника: скорость установившегося теплового потока через единицу площади однородного материала, вызванного единичным градиентом температуры в направлении, перпендикулярном этой единице площади.

Изоляционные материалы обычно имеют К-фактор меньше единицы и указываются при так называемой средней температуре. Чтобы определить среднюю температуру, измерьте температуры поверхности с обеих сторон изоляции, сложите их и разделите на два.

При сравнении изоляционных свойств различных типов изоляции важно учитывать К-фактор и среднюю температуру. По мере повышения средней температуры растет и К-фактор.

C-фактор (коэффициент теплопроводности) – C-фактор представляет собой число БТЕ, которое пройдет через 1 квадратный фут материала при разнице температур в 1°F для указанной толщины. Коэффициент C – это коэффициент K, деленный на толщину изоляции. Формула является обратной формуле R-фактора. Чем ниже C, тем лучше изолятор.

R-значение (значение теплового сопротивления) — Национальное руководство по стандартам коммерческой и промышленной изоляции определяет R-значение как меру способности задерживать тепловой поток, а не передавать тепло. «R» является числовой величиной, обратной величине C, таким образом, R=1/C. Тепловое сопротивление обозначает значения теплового сопротивления: R-11 равно 11 единицам сопротивления. Чем выше «R», тем выше (лучше) изоляционная способность.

В чем разница между средней температурой и температурой окружающей среды?

Температура сама по себе является свойством. Это не измерение количества присутствующего тепла. Например, если вы нальете две чашки кофе, одну до краев, а другую только наполовину, то температура в обеих чашках будет одинакова, но частично наполненная чашка будет содержать только половину тепла (Btu) полной. .

Средняя температура — это среднее значение суммы температуры горячей поверхности и температуры холодной поверхности. Проводимость изоляции (коэффициент К) проверяется при ряде средних температур для получения кривых проводимости, имитирующих реальные условия эксплуатации, в которых используются изоляционные системы. Все показатели электропроводности (K,C,R) должны быть квалифицированы по средней температуре.

Температура окружающей среды — это средняя температура среды, обычно воздуха, окружающей рассматриваемый объект.

Где найти паспорта безопасности (SDS)

Здесь есть ссылки на все наши паспорта безопасности .

Производит ли Armacell изоляцию, подходящую для высоких температур (от 601°F до 1200°F)?

Да. Аэрогелевое покрытие Armacell, ArmaGel HT, обеспечивает защиту от CUI и теплоизоляцию при температурах до 1200°F. *Если температура применения изоляции превышает 600°F, обратитесь в компанию Armacell.

Что следует учитывать при изоляции систем холодного технологического процесса?

• Низкотемпературные системы, например, необходимые для охлаждения или охлажденной воды, имеют диапазон от -100°F до 31°F. Супермаркеты и пищевая промышленность типичны для этих системных сред. Системы холодного водоснабжения, такие как те, которые используются для подачи воды в системы HVAC, обычно имеют температуру от 32°F до 60°F.

• Системы холодного водоснабжения требуют особого внимания, поскольку необходимо проектировать их с учетом защиты от конденсата и учитывать влияние проникновения влаги или водяного пара (WVT) на систему изоляции.

• WVT показывает, сколько воды будет проходить через изоляционную систему при определенных условиях. Различные системы изоляции, замедлители пара и методы установки будут влиять на WVT системы.

• Двумя основными причинами изоляции низкотемпературных систем являются контроль конденсации и контроль процесса. Когда оборудование или трубопровод работают при температуре ниже температуры окружающего воздуха, влага из воздуха будет конденсироваться или замерзать на поверхности изоляции или внутри нее или на холодной поверхности трубы. Если система не защищена достаточной толщиной и соответствующими ингибиторами парообразования, изоляция может намокнуть, что вызовет коррозию и сделает ее неэффективной.

Как изоляция помогает контролировать конденсацию?

Когда трубопроводы и оборудование работают при температурах ниже температуры окружающего воздуха, влага из воздуха будет конденсироваться или замерзать на поверхности изоляции или внутри нее или на холодной поверхности трубы. Если система не защищена достаточной толщиной и соответствующими ингибиторами парообразования, изоляция может намокнуть, что вызовет коррозию и сделает ее неэффективной.

Использование эластомерной изоляции с закрытыми порами, такой как ArmaFlex, достаточной толщины является наиболее эффективным средством обеспечения системы контроля конденсации на поверхности мембраны и внутри системы изоляции на холодных трубопроводах, воздуховодах, чиллерах и кровельных водостоках. Достаточная толщина изоляции необходима для поддержания температуры поверхности мембраны выше максимально возможной расчетной температуры точки росы окружающего воздуха, чтобы на поверхности не образовывался конденсат.

Для большинства изоляционных материалов требуется эффективная система замедления испарения, чтобы ограничить проникновение влаги в систему через облицовку, стыки, швы, проходы, подвесы и опоры. С эластомерным вспененным продуктом с закрытыми порами, таким как ArmaFlex, миграция влаги не является проблемой; влага не может проникнуть в изоляционный слой. Контроль конденсации в механической системе позволит:

• Предотвращение снижения срока службы и производительности системы.

• Предотвращает рост плесени и потенциальные проблемы со здоровьем из-за водяного конденсата.

• Снижает вероятность коррозии труб, клапанов и фитингов, вызванную водой, собираемой и содержащейся в системе изоляции.

Как и почему изоляция используется для контроля звука?

Звукоизоляция или ограничение распространения звука из одной области в другую может быть достигнуто за счет применения изоляционных материалов для ограждения или ограждения источника шума, образуя звуковой барьер между источником и окружающей средой.

Цели применения звукопоглощающих материалов:

1. Снижение уровня шума от машин, оборудования, трубопроводов или корпусов.

2. Снижение общего уровня шума на территории предприятия.

3. Обеспечить лучшие условия труда.

4. Соответствуют стандартам уровня шума OSHA и EPA.

5. Соответствует требованиям к качеству внутренней среды в соответствии со стандартами экологичного строительства, такими как LEED®.

AP ArmaFlex и AP CoilFlex особенно хорошо поглощают шум на критически низких уровнях 500 Гц. Их можно применять в качестве облицовки воздуховодов или обертывания для уменьшения передачи шума или гашения вибрационного звука.

Как определить, какое защитное покрытие и отделка подходят?

Эффективность и срок службы изоляции напрямую зависят от ее защиты от проникновения влаги и механических и химических повреждений. Выбор материалов оболочки и отделки зависит от механических, химических, тепловых и влажностных условий установки, а также требований к стоимости и внешнему виду. Защитные покрытия делятся на шесть функциональных типов:

• Погодные барьеры

• Замедлители испарения

• Механические покрытия

• Антикоррозионные и огнестойкие покрытия

• Внешний вид Покрытия и отделки

• Гигиенические покрытия

Что такое значение R?

Значение R измеряет сопротивление изоляции тепловому потоку. Его также можно назвать «термическим сопротивлением». Чем выше значение R, тем больше изолирующая способность. Все материалы, имеющие одинаковое значение R, независимо от типа, толщины или веса, имеют одинаковую изоляционную способность. Значение R для различных изоляционных материалов должно основываться на методах испытаний, установленных Американским обществом испытаний и материалов (ASTM). Не забывайте, что значения R определяются типом материала, толщиной и установленным весом на квадратный фут, а не только толщиной. Теплоизоляция помогает сохранить прохладу в летние месяцы и тепло в зимние месяцы.

В чем разница между стекловолокном, каменной и шлаковой ватой, целлюлозой, пеной и пеноэластомерной изоляцией?

Стекловолокно производится из расплавленного песка или переработанного стекла и других неорганических материалов в строго контролируемых условиях. Стекловолокно выпускается в виде войлока, офсетного и сыпучего наполнителя.

Минеральная и шлаковая вата производится аналогично стекловолокну, но в качестве сырья используется природная горная порода и доменный шлак. Типичными формами являются сыпучие, плоские или картонные.

Целлюлоза представляет собой наполнитель из бумаги с добавлением антипиренов.

Пенопластовая изоляция доступна в виде жестких плит или материалов, вспененных на месте, которые могут заполнять и герметизировать блоки или пустоты зданий. Пены также используются для герметизации воздуха, чтобы заполнить зазоры, трещины или отверстия.

Светоотражающие материалы изготавливаются из алюминиевой фольги с различными основами, такими как полиэтиленовые пузыри и пластиковая пленка. Отражающая изоляция замедляет передачу тепла; они могут быть испытаны теми же методами, что и массовая изоляция, и поэтому им может быть присвоено значение R.

Изоляция из эластомерной пены представляет собой гибкую пену с закрытыми порами на основе каучука NBR или EPDM. Гибкие эластомерные пенопласты обладают столь высокой устойчивостью к прохождению замедлителей схватывания воды, что обычно не требуют дополнительных барьеров для водяного пара. Такая высокая паростойкость в сочетании с высокой поверхностной эмиссионной способностью резины позволяет гибким эластомерным пенам предотвращать образование поверхностного конденсата при сравнительно небольшой толщине.

В результате гибкие эластомерные пеноматериалы широко используются в трубопроводах систем охлаждения и кондиционирования воздуха. Гибкие эластомерные пены также используются в системах отопления и горячего водоснабжения.

Три основных компонента, используемых в производстве эластомерной пенопластовой изоляции с закрытыми порами, включают следующее:

• Смесь синтетических каучуков, обычно нитрил-бутадиен-каучук (NBR) и/или этилен-пропилен-диеновый мономер (EPDM)

• Поливинилхлорид (ПВХ)

• Химический пенообразователь

Какой зазор необходимо оставить для механической изоляции труб и воздуховодов?

Чтобы обеспечить правильную установку механической изоляции и последующий доступ для обслуживания, в механическом оборудовании и системах, подлежащих изоляции, должны быть предусмотрены достаточные зазоры. Вы можете использовать наш инструмент ArmaWin для расчета надлежащих требований к толщине, прежде чем планы будут завершены.

Где в спецификации будет рассматриваться механическая изоляция?

Институт строительных спецификаций (CSI) и Строительные спецификации Канады (CSC) совместно публикуют документ под названием MasterFormat®, который представляет собой основной список номеров и заголовков для организации информации о строительных требованиях, продуктах и действиях в стандартной последовательности. В дополнение к другим приложениям MasterFormat является принятым в Северной Америке стандартом для присвоения номеров и заголовков разделам спецификаций и был принят всеми федеральными правительственными агентствами и частным сектором проектирования и строительства в США и Канаде.

Механическая изоляция находится в нескольких подразделениях:

21 07 00 – Изоляция системы пожаротушения

• 21 07 16 – Изоляция оборудования пожаротушения

• 21 07 19 – Изоляция трубопроводов пожаротушения

22 07 00 – Изоляция водопровода

• 22 07 16 – Изоляция сантехнического оборудования

• 22 07 19 – Изоляция водопроводных труб

23 07 00 – Изоляция ОВКВ

• 23 07 13 – Изоляция воздуховодов

• 23 07 16 – Изоляция оборудования HVAC

• 23 07 19 – Изоляция трубопроводов ОВКВ

Какие основные критерии следует учитывать при выборе механической изоляции?

При проектировании систем механической изоляции существует множество целей, которые можно решить, указав правильную изоляцию, установленную надлежащим образом.

Цели проектирования

• Контроль конденсации

• Энергоэффективность

• Экономические соображения — окупаемость инвестиций

• Вопросы по охране окружающей среды — Устойчивое развитие

• Пожарная безопасность

• Защита от замерзания

• Защита персонала — безопасность

• Управление процессом

• Акустика-контроль шума

Прочие особенности конструкции

• Сопротивление злоупотреблениям

• Коррозия под изоляцией

• Качество воздуха в помещении

• Ремонтопригодность

• Нормативные аспекты

• Срок службы

Когда при применении изоляции требуется дополнительное покрытие или покрытие?

Все наружные применения пенопластовой изоляции должны быть защищены от вредных ультрафиолетовых лучей солнца. Все эластомерные пеноизоляционные материалы Armacell должны быть защищены покрытием WB Finish, чтобы уменьшить воздействие УФ-излучения и продлить срок службы изоляции.

В некоторых случаях требуется внешняя оболочка для защиты от проколов, УФ-повреждений или даже для эстетики. Мы предлагаем несколько вариантов, в том числе:

ArmaTuff: Изоляция для наружной установки с прочным металлическим покрытием, защищающим от УФ-излучения.

WB Отделка: Белое акриловое покрытие на водной основе, поставляемое в галлонных или литровых емкостях для использования поверх всех форм изоляции ArmaFlex. Обеспечивает защитную отделку, подходящую как для внутренних, так и для наружных работ.

Какой клей подходит для моей установки?

Это зависит от продукта и конкретного применения. Наш клей ArmaFlex 520 является рабочей лошадкой нашей линейки клеев. Это контактный клей на основе растворителя, который легко наносится, быстро сохнет и прочный, для герметичных швов. ArmaFlex 520 Black обладает теми же великолепными свойствами, что и обычный клей, но в черном цвете, который придает более чистый вид окончательной укладке. ArmaFlex 520 BLV Adhesive — это клей с низким содержанием летучих органических соединений для установок, требующих использования клея с низкой эмиссией. Клей HT 625 представляет собой контактный клей для применения при высоких температурах и сохраняет термостойкость до 150°C и 300°F. ArmaFlex® Low VOC Spray Adhesive поставляется в 27-фунтовых аэрозольных баллонах для более быстрого и легкого нанесения на большие установки, такие как резервуары, сосуды или воздуховоды.

В чем преимущество использования трубной подвески ArmaFix вместо обычной конструкции из блоков и дюбелей?

ArmaFix EcoLight — это быстрая и инновационная альтернатива традиционным блочным и дюбельным опорам для труб. Специально разработанные решения типа «пена к пене» обеспечивают оптимальную несущую способность, защищая от сжатия по толщине и образования конденсата, которые могут нарушить целостность системы. Чтобы сделать монтаж еще быстрее, продольные швы Armafix самоклеящиеся. Концы легко герметизируются с помощью клея ArmaFlex 520, 520 Black или 520 BLV, что обеспечивает полную герметизацию системы и бесперебойную работу. Для некоторых применений рекомендуются щитки и седла Insuguard.

Когда рекомендуется использовать изоляционную ленту поверх клея?

Изоляционная лента AP/ArmaFlex изготовлена из того же высококачественного эластомерного изоляционного материала, что и листовой материал AP/ArmaFlex. Лента обеспечивает быстрый и простой способ изоляции труб и фитингов. Лента может использоваться вместе с изоляцией для труб и листов AP/ArmaFlex. Его самым большим преимуществом, однако, является простота, с которой его можно использовать для изоляции коротких отрезков труб и фитингов в перегруженных или труднодоступных местах, где может быть трудно использовать стандартные клеевые методы.

Что такое арматура?

Сборные фитинги Armacell — это лучшие сборные фитинги для систем изоляции труб ArmaFlex. Вместе с трубками ArmaFlex они обеспечивают полную целостность системы для замедления притока тепла и контроля капель конденсата из систем охлажденной воды и охлаждения. Они доступны во многих размерах, изготовлены в Т-образных, коленчатых, П-образных ловушках и других удобных формах. Они ускоряют установку, экономя время и трудозатраты в полевых условиях.

Какие форматы доступны в продуктах ArmaFlex?

AP ArmaFlex поставляется в виде труб, листов и рулонов различных размеров, толщины, ширины и длины. Проверьте характеристики каждого продукта, чтобы определить размер и формат, который лучше всего подходит для вашего проекта. Трубы являются естественными для установки труб, однако для некоторых больших труб могут потребоваться листы или рулоны, чтобы покрыть окружность системы. Листы и рулоны также удобны для больших воздуховодов, емкостей, резервуаров или любого другого механизма сложной формы. Красота эластомерного вспененного материала заключается в его эластичности и универсальности. Его можно аккуратно разрезать и изготовить сложные формы.

Можете ли вы объяснить разницу между вкладышем воздуховода и оберткой? Почему вы используете один, а не другой?

Вкладыш воздуховода — это продукт, который используется для облицовки внутри воздуховода.

Облицовка воздуховода эластомерной пеной, такой как AP ArmaFlex, AP CoilFlex и AP SpiralFlex, обеспечивает тепловую защиту от потерь энергии и контроля конденсации, а также обеспечивает превосходное звукопоглощение и гашение вибрации от воздушного и структурного шума систем отопления, вентиляции и кондиционирования воздуха. Еще одно преимущество заключается в том, что изготовители воздуховодов могут предварительно прокладывать воздуховоды на автоматических линиях змеевиков в цеху, что экономит время на установку на месте.

Обертка воздуховода — это изделие, которое будет крепиться к снаружи воздуховода. Обмотка воздуховода может быть лучшим вариантом, когда доступ внутрь воздуховода невозможен, например, во время модернизации существующей механической системы или реконструкции старого здания. Обмотка воздуховода материалом AP ArmaFlex по-прежнему обеспечивает превосходную защиту от потери энергии или контроля конденсации, а также некоторые преимущества гашения вибрации.

Могу ли я использовать один и тот же утеплитель в качестве вкладыша или бинта?

В большинстве случаев AP ArmaFlex можно использовать либо как облицовку воздуховода, либо как обертку воздуховода. AP CoilFlex разработан только как футеровка воздуховода .

Что необходимо для правильной установки пеноэластомерной изоляции?

У нас есть бесплатные руководства по установке для всех наших продуктов, вкладышей воздуховодов, оберток воздуховодов и т. д. здесь, в Центре решений. Или посмотрите наши видео здесь.

Подходит ли эластомерная изоляция для температур до 400°F и выше?

№. Эластомерный высокотемпературный продукт — это UT SolaFlex, но его можно использовать только при температуре до 300 °F.

Каков температурный диапазон эластомерной изоляции?

Наши продукты AP ArmaFlex работают в диапазоне температур от -297°F до 220°F. Наш продукт UT SolaFlex можно использовать при температуре от -297°F до 300°F.

Если у меня металлический наружный воздуховод, будет ли преимущество в использовании эластомерного вспененного материала?

Да, если у вас есть проблемы с шумом, было бы полезно использовать внутреннюю облицовку воздуховода, которая поможет с контролем конденсации, а также с шумом. Если вы используете холодный воздух для системы кондиционирования воздуха, изоляция внутри или снаружи поможет сохранить энергию, а также контролировать конденсацию.

Ищите продукты специально для наружного применения, которые имеют прочную оболочку и защиту от ультрафиолетового излучения.

Можно ли чистить воздуховод с футеровкой ArmaFlex или CoilFlex?

Североамериканская ассоциация очистителей воздуховодов (NADCA), торговая организация по очистке воздуховодов в США, одобрила наш продукт. Их члены часто заменяют порванный стеклопластик на изоляцию AP ArmaFlex. Продукты ArmaFlex и CoilFlex очень легко чистить с помощью подходящих щеток и оборудования для автоматической очистки воздуховодов. Гораздо проще и меньше повреждается, на самом деле, чем стекловолокно.

Могут ли эластомерные пены подвергаться непосредственному воздействию огня? Как они оцениваются?

Большинство эластомерных продуктов, которые производит Armacell, соответствуют стандарту ASTM E84 на уровне 25/50, что означает, что их можно использовать в вентиляционных камерах. Изделия ArmaFlex также являются самозатухающими, что означает, что при удалении источника пламени изделие само сгорает.

В чем разница в цене между использованием стекловолокна и ArmaFlex?

Точные цены необходимо уточнить у местного дистрибьютора. Обычно эластомерная пена дороже, чем стекловолокно, но благодаря своей стабильности и устойчивости к влаге или повреждению поверхности она, вероятно, прослужит дольше и сохранит свою тепловую целостность с течением времени.

Как тестируются ваши продукты?

Обычно мы тестируем ASTM E84 в независимой лаборатории. Другие тесты проводятся как здесь, так и в сторонних лабораториях. Если у вас есть конкретный запрос или конкретный запрос на тестирование, пожалуйста, свяжитесь с нашим техническим менеджером.

Нуждается ли изоляция ArmaFlex в дополнительном замедлителе парообразования?

Нет, природа пенопласта с закрытыми порами такова, что он не впитывает и не впитывает влагу. При использовании внутри помещений не требуется замедлитель испарения.

Где производится ваша продукция?

Armacell управляет 6 производственными предприятиями в Северной Америке. Есть еще 24 завода Armacell по всему миру.

Что такое антимикробная защита продукта Microban®?

Технология Microban представляет собой встроенную противомикробную защиту твердых продуктов, покрытий и волокон. Антимикробная защита Microban дает продуктам дополнительный уровень защиты от вредных микробов, таких как бактерии, плесень и плесень, которые могут вызывать появление пятен, запахов и порчу продукта.

Как работают продукты с антимикробной защитой Microban®?

Защита Microban® встраивается в изделие в процессе производства. Когда микробы вступают в контакт с поверхностью продукта, защита Microban проникает в клеточную стенку микроорганизма и нарушает функции клеток, лишая микроорганизмы способности функционировать, расти и размножаться. Подробнее о защите Microban читайте здесь.

Какие преимущества получают мои клиенты от продуктов с антимикробной защитой Microban®?

Защита Microban постоянно борется с ростом вредных микробов, таких как бактерии, плесень и плесень, которые могут вызывать появление пятен, запахов и порчу продукта. Защита Microban облегчает очистку продуктов и сохраняет их чистыми и свежими между чистками.

Против каких микроорганизмов работает защита Microban®?

Антимикробная защита Microban® эффективна против наиболее распространенных бактерий, плесени и грибков, которые вызывают появление пятен, запахов и порчу продукта.

Откуда я знаю, что защита от микробов Microban® безопасна?

Технология Microban® прошла обширные независимые лабораторные испытания и имеет долгую историю безопасного использования. Он зарегистрирован в EPA для всех приложений, в которых он используется. Добавки Microban можно найти в продуктах ведущих производителей потребительских, промышленных и медицинских товаров по всему миру.

Сразу ли начинает действовать защита Microban®?

Защита Microban® начинает действовать, как только микроорганизм вступает в контакт с поверхностью продукта. Затем он работает непрерывно, чтобы поддерживать постоянно более низкую бионагрузку, чем можно было бы ожидать от продукта без антимикробной защиты Microban®.
