Технология свайно ростверкового фундамента: 🔨 условия применения, технология, утепление, порядок проведения работ, расчёт стоимости. Заказ фундамента в Москве.

Свайно-ростверковый фундамент и его особенности

Технология свайно-ростверкового фундамента

Фундамент – основа и залог долговечности любого здания. На сегодняшний день существует несколько типов базовых конструкций. Однако чаще всего выбор строителей падает на фундамент, в котором используются сваи железобетонные. Это лучшее решение для сооружений, которые будут располагаться на территории с неровным рельефом и т.д. Возможна установка в условиях морозного климата.

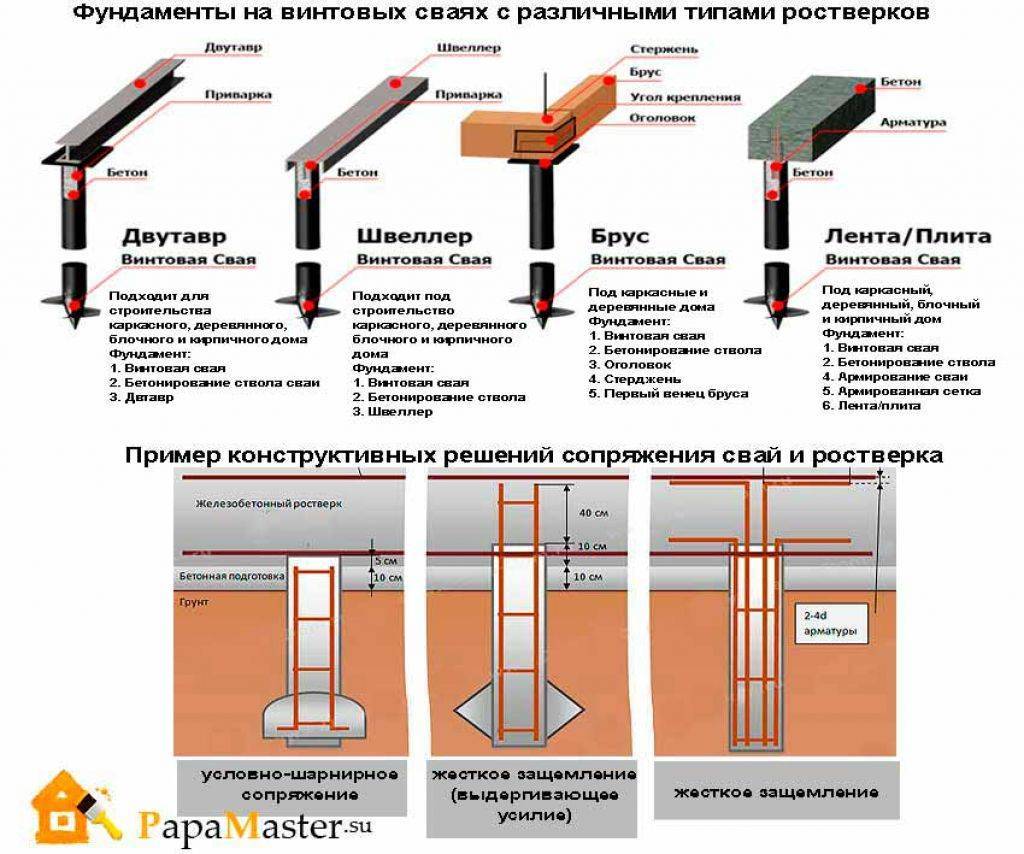

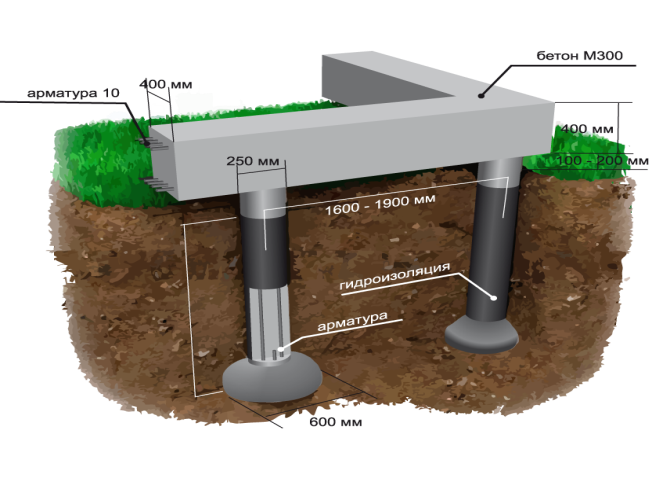

Конструктивные особенности свайно – ростверкового фундамента

Конструкция может иметь в основании компоненты из разных материалов (дерево, сталь, ЖБИ). Эти элементы впоследствии заливаются бетоном и образуют крепкую систему. В зависимости от типа монтажа фундамент свайно – ростверковый может иметь монолитную или висячую закладку. Первый вариант формируется на основании бетонной базы. Каркас выравнивают с помощью свай различной длины. Для висячего характерна полость между грунтом и основанием сооружения. В связи с этим фундамент свайно – ростверковый нужно будет дополнительно гидроизолировать и утеплять.

Свайно ростверковый фундамент имеет важную особенность – жесткое основание. Таким свойством конструкция обязана ростверкам. Эти компоненты не только отлично выдерживают вес, но и равномерно распределяют его. Благодаря этому свайный фундамент с ростверком даст зданию необходимую защиту от повреждений компонентов здания и т.д.

Выбор свай

Каждый вид опоры имеет свои характеристики. Свайный фундамент для дома из газобетона нужно формировать исходя из климатических особенностей, типа грунта и т.д. В зависимости от типа монтажа и технических особенностей, можно выделить следующие типы оснований:

• Железобетонное;
• Винтовое;
• Забивное;
• Буронабивное.

Свайно – ростверковый фундамент для дома с железобетонным основанием считается самым лучшим вариантом. В основном это обусловлено более простой установкой. В отличие от 3-х других типов, во время установки используются готовые железобетонные опоры. Дополнительное достоинство ЖБИ – долговечность, и именно по этой причине подобные варианты используют для крупных и масштабных строительных проектов.

Расчет и проектирование

От подготовки зависит время последующего монтажа и прочность. Начинать свайно – ростверковый фундамент расчет нужно с составления проекта строения. Во время формирования чертежа основания нужно определить схему и тип закладки. Особое внимание стоит обратить на углы и места их пересечения с простенками.

Расчет свайно – ростверкового фундамента нужно делать с учетом следующих показателей:

1. Площадь опоры;
2. Масса будущего строения;
3. Площадь сечения и размеры свай.

Финальным этапом проектирования будет сопоставление указанных нюансов и определенной ранее опорной площадью. В результате станет видно стоит ли увеличивать или наоборот уменьшать основание. Это связано с тем, что прочность свайно – ленточного фундамента для дома зависит от несущей способности свай и типа почвы. Для того, чтобы не допустить проблем в будущем, и чтобы стены не повело в сторону, необходимо обратиться к специалистам, которые учтут все особенности в конкретной ситуации, и составят свои проектные расчеты.

Этапы строительства

Прежде чем возводить свайно – ростверковый фундамент своими руками, необходимо очистить участок и нанести разметку. После этого можно приступать к следующим этапам работы:

• Рытье траншей и бурение скважины;
• Установка прочной опалубки;
• Армирование свайно – ростверкового фундамента;
• Заливка основы бетоном;
• Тщательная жесткая заделка швов.

Для получения качественного результата работу лучше выполнять под контролем специалиста. Устройство свайно – ростверкового фундамента требует внимания на каждом этапе возведения. Малейшая ошибка приведет к негативным последствиям (трещинам и т.д.).

Свайно – ростверковый фундамент своими руками, конечно, можно сделать, но для этого потребуется все равно наличие тяжелой техники, которая необходима для укладки и утрамбовки материалов. Лучше будет купить плиты ленточного фундамента или обратиться к строительной компании, и заказать фундамент под ключ — тогда он станет прочным и долговечным основанием для зданий различного типа (жилое, промышленное и т.д.), и будут учтены все особенности. При выборе свай нужно учитывать предполагаемую нагрузку, тип грунта, климатические условия и т.д. Самым прочным и удобным в установке является железобетон.

О компании

ООО «Новотех-Строй» реализует широкий ассортимент материалов для капитального строительства: железобетонные изделия, нерудные материалы, керамзит, бетон, цементный раствор, стеновые блоки, тротуарная плитка и многое другое. В своей работе мы ориентируемся на постоянно растущий спрос со стороны участников строительного рынка.

Ищете железобетонные изделия в Казани с доставкой в кратчайшие сроки? Тогда спешите оставить зявку по телефонам: +7 (843) 290-57-41, +7 (843) 226-77-00!

---

Гарантии оплата и прочее

Гарантии

«Новотех-Строй» гарантирует качество поставляемой продукции. С каждым клиентом мы заключаем договор, подтверждающий обязательства с обеих сторон.

Оплата

Мы принимаем оплату как на рассчетный счет, так и наличными.

Доставка

Мы производим доставку нашей продукции по Казани и Республике Татарстан.

Каталог продукции

Ознакомьтесь с нашим каталогом. Если Вы по какой-то причине не нашли того, что искали, обратитесь к менеджеру.

Заказать звонок

!

Мы используем cookie-файлы. С их помощью мы заботимся о Вас, улучшая работу этого сайта

Технология возведения свайно-ростверкового фундамента / Главная

Технология возведения свайно-ростверкового фундамента / Главная | Строительная компания АКС

• Строим фундаменты более 7 лет
• Бесплатный выезд
• Поэтапная оплата

• Гарантия 5 лет по договору
• Все поставляемые на объект материалы имеют сертификаты и паспорта качества

Расчитайте стоимость фундамента:

Тип сооружения: ДомБаняБеседкаГаражЗаборАнгарДругое

Материал стен: ДеревоКаркасКирпичПеноблок

Этажность: 11 + мансарда22 + мансарда

Размеры строения:

Тип грунта: ГлинистыйСуглинистыйПесчаныйДругойНе знаю

Достоинства и недостатки

• нет подвального помещения;
• средняя несущая способность.
• необходимость делать ростверк подвешенным или мелкозаглубленным;

• возведение на участке со сложным рельефом;
• хорошие показатели устойчивости на пучинистых грунтах;
• низкая стоимость и простота возведения;
• не требуется спецтехника.

Примерные Цены на типовые фундаменты

Усредненные цены на самые стандартные условия, конечная стоимость может отличаться как в большую так и в меньшую сторону. Это не минимальные цены. Если вам нужна более точная смета на фундамент, то заполните форму заявки и наш специалист рассчитает ее бесплатно с применением специальных программ.

Размер ленты	6×6	6×8	6×9	8×8	8×10	9×9	10×10	12×12
Ширина/Высота 300мм/600мм	132 750 р.	147 400 р.	157 500 р.	167 900 р.	175 300 р.	181 000 р.	189 000 р.	228 600 р
Ширина/Высота 300мм/900мм	163 500 р.	177 400 р.	185 000 р.	206 800 р.	229 500 р.	233 400 р.	246 800 р.	284 400 р.
Ширина/Высота 300мм/1200мм	203 000 р.	228 300 р.	239 600 р.	253 900 р.	279 400 р.	288 000 р.	304 500 р.	356 000 р.
Ширина/Высота 400мм/1500мм	266 600 р.	301 000 р.	317 400 р.	337 000 р.	365 100 р.	383 700 р.	406 500 р.	482 600 р.
Ширина/Высота 400мм/1800мм	311 200 р.	349 800 р.	363 000 р.	394 200 р.	433 000 р.	452 800 р.	483 000 р.	566 100 р.

Расчет фундамента через опрос

Просто отвечайте на вопросы и вы сможете рассчитать фундамент, который подходит именно вам.

Подобрать фундаменты

Свайно-ростверковый фундамент – это конструкция, которая объединила сильные стороны свайного фундамента и обычной мелкозаглубленной ленты. В чистом виде основание на сваях используют редко из-за неравномерного распределения нагрузки на несколько точек, поэтому такой тип фундамента дополняют обвязкой из железобетона, которая хорошо воспринимает большие нагрузки. Заглубленные ниже точки промерзания грунта опоры не подвержены силам пучения, что делает такую конструкция очень прочной, а перекосы практически исключены.

Место применения свайно-ростверкового фундамента

Закладка такого основания достаточно трудоемкий процесс, поэтому использовать его во всех подряд сооружениях не стоит. Ставить свайно-ростверковый фундамент следует в следующих случаях.

1. Стройка на нестабильных грунтах – торфянники, лесовые и карстовые зоны, плывуны, плодородные почвы с большой глубиной залегания. Достать до твердого грунта возможно только забивкой свай.
2. Неровный рельеф местности, на котором проще использовать сваи разной высоты и объединить их общим ростверком.
3. Высокий уровень грунтовых вод, зона постоянного затопления из-за паводков.
4. Строительство в скальных и твердых грунтах, где проблематично выкопать траншею.
5. Возможность сэкономить при постройке дома.

При этом надо учитывать, что прочность свайного с ростверком фундамента будет ниже, чем у плитного или ленточного глубокого заглубления. Для компенсации закладывают специальный коэффициент.

Этапы строительства свайно-ростверкового фундамента

Можно использовать сваи буронабивные, винтовые, железобетонные – выбор зависит от типа грунта, планируемой нагрузки и возможностей заказчика.

Порядок работ по устройству фундамента:

1. Снимают плодородный слой почвы, выравнивают площадку на месте строительства. Размечают места установки сваи и периметр для заливки ростверка.
2. Устанавливаем сваи на место. Буронабивные заливаем бетоном, винтовые вкручиваем, бетонные забиваем специальным копром. Верхняя часть выравнивается для устройства ростверка.
3. Металлический ростверк просто приваривают к сваям. Лучше всего подойдет толстый швеллер.
4. Железобетонный потребует подготовительных работ. Вначале отрывается траншея по периметру, в которую засыпают песчаную подушку и устанавливают опалубку. Арматуру обязательно перевязывают со сваями, чтобы после заливки бетона они образовали одно целое.
5. Прокладывают коммуникации и устанавливают закладные детали в фундамент.
6. Бетон заливают при плюсовой температуре, при этом постоянно утрамбовывают, чтобы исключить образование пустот.
7. Через 10-14 дней опалубку можно убрать, а полную силу раствор наберет не ранее чем через 30 суток.

Мы с удовольствием выполним ваш заказ на строительство свайно-ростверкового фундамента под ключ. Строим по Новосибирске и области по доступным ценам и в короткие сроки.

Цена зафиксирована в договоре

Мы не озвучиваем низкую цену, чтобы после повысить ее вдвое или втрое. Наши опытные инженеры-конструкторы делают точные расчеты, предусматривая все детали. Поэтому точная стоимость известна до начала строительства и фиксируется в договоре

Официальный договор

К договору прилагается смета и подробное ТЗ с полным объемом выполняемых работ

Работы выполняем точно в срок

Платим неустойку за каждый день просрочки. Зафиксировано в договоре.

Предоплата только за материал

Полная оплата услуг – после сдачи проекта

Можно построить в кредит

Являемся партнерами различных банков, поможем получить кредит на особых условиях

Не знаете какой вам нужен фундамент?

Подберем оптимальный фундамент под ваш проект

Бесплатная консультация специалиста по телефону.

Просто позвоните по телефону:
+7-911-505-02-01

Предлагаем комфортные сроки и прозрачные цены

Все консультации наших специалистов, помощь в выборе типа фундамента, выезд на участок и замеры, подготовка сметы и проекта фундамента – бесплатно

Предварительный этап.

Все мероприятия проводим бесплатно

• Заявка на сайте
• Составление предварительной сметы. Точность цены +/- 15%
• Выезд на участок для проведения необходимых замеров
• Подготовка окончательной сметы
• Подготовка проекта и договора

Этап строительства

• Предоплата за материал
• Земляные работы
• Устройство инженерных сетей
• Армирование

• Дополнительные работы
• Прием фундамента
• Оплата за работу
• Бетонирование

Как мы делаем фундаменты

По хорошему эти этапы должны делать все строители, но к сожалению мало кто из заказчиков знает о них, а подрядчики этим пользуются

Используем технологию “холодный загиб арматуры”

Она заключается в использовании специализированного оборудования, при использовании которого не требуется нагревания арматуры. Мы сохраняем целостность кристаллической решетки металла, не снижая его прочностных показателей. Тем самым мы получаем усиленные углы и повороты фундаментного основания, которое под нагрузкой не будет деструктировать и прослужит Вам долгие годы.

Выравнивание поверхности бетона по маякам

Для возведения стен дома на неровной основе, придется потратится на проведение дополнительных мероприятий, выравнивающих поверхность. Если этого не сделать, то Ваша постройка будет кривая и осложнит дальнейшие работы по отделке дома.

Использование глубинного вибратора для уплотнения бетона

Уплотненный бетон имеет более высокие прочностные показатели на сжатие, что говорит о лучшей несущей способности конструкции, а значит возможности нести большие нагрузки. Многие компании и строительные бригады, не имея в своем расположении специального оборудования для уплотнения бетона, вынуждены выполнять работы без него.

Рассчитайте стоимость вашего фундамента

Другие работы

Тип: Забивные сваи||Ростверк
Размер: 150х150х3000

Тип: Забивные сваи
Размер: 150х150х3000

Тип: Забивные сваи
Размер: 150х150х3000

Тип: Забивные сваи
Размер: 150х150х3000

Тип: Забивные сваи
Размер: 150х150х3000

Тип: Забивные сваи
Размер: 150х150х3000

Тип: Забивные сваи
Размер: 150х150х3000

Тип: Забивные сваи
Размер: 150х150х3000

Тип:

Тип: Забивные сваи
Размер: 150х150х3000

Расчитайте стоимость фундамента:

Тип сооружения: ДомБаняБеседкаГаражЗаборАнгарДругое

Материал стен: ДеревоКаркасКирпичПеноблок

Этажность: 11 + мансарда22 + мансарда

Размеры строения:

Тип грунта: ГлинистыйСуглинистыйПесчаныйДругойНе знаю

Заказать бесплатный звонок специалиста

Ваше Имя

Телефон для связи

Форма успешно отправлена

Мы уже начали обрабатывать вашу заявку

ростверк фундамент.

pptx ростверк фундамент.pptx

Реклама

27 сент. 2022 г. • 0 лайков • 61 просмотр

1 из 16 2•0 лайков•61 просмотр

Скачать для чтения оффлайн

Образование

строительство

Реклама

Реклама

Реклама

ростверк фундамент.pptx

1. Фундамент ростверка
2. Использование – Конструкция фундамента ростверка применяется для больших конструкционных нагрузок. от колонн, простенков или балок требуется передать несущую способность относительно бедной почвы. Фундамент-ростверк помогает в распределении нагрузки на более широкую площадь недр. Этот фундамент помогает избежать глубоких раскопок по мере необходимости. Базовая площадь предназначена для нагрузки трансмиссии. Глубина фундамента ограничена от 1м до 1,5м. Определение ростверкового фундамента – Ростверковый фундамент состоит из двух и более ярусов балок, уложенных под прямым углом к распределять нагрузку на большую площадь.
3. Этот тип фундамента обычно используется для тяжелых конструкций. колонны опоры и стойки. Ростверк состоит из стали I I сечения (R.S.J) уложенные в одинарные или двойные большие. Второй крупнее. Количество R.S.J.S и их расстояние между ними зависит от нагрузки конструкции и несущая способность грунта.
4. Глубина фундамента ограничена от 1 м до 1,5 м, т.к. тип мелкозаглубленного фундамента. Однако она не должна быть меньше 90 см. Стальные балки изготавливаются в два или более яруса, верхний ярус балка ростверка укладывается под прямым углом к ​​нижнему ярусу. Балка каждого яруса удерживается на месте на 20 мм. распорные стержни диаметром 25 мм или с разделителями труб диаметром 25 мм.
5. Для сооружения ростверкового фундамента траншеи необходимой ширины и глубина раскопана. Поверхность траншеи выравнивают и трамбуют. По утрамбованной поверхности распределяется слой цементобетона и хорошо уплотняется, чтобы сделать его непроницаемым. R.S.J.S имеют желаемый размер и укладываются через равные промежутки времени. Нижние полки R.S.J.S заделаны в бетон с помощью заливка богатого цементного раствора, R. S.J.S соединены между собой трубами и болты. Болты вбиваются в стенку R.S.J.S. После выравнивания основания и заливки бетона его следует проверить. что уплотнение сделано правильно и образовал непроницаемый слой толщина не менее 15 см. Это защищает стальную балку от грунтовых вод, что может вызвать коррозию.
6. Г.И. отрезки трубы помещаются между R.S.J.S, и длинный болт проходит через все отверстия и трубы. Это будет соедините R.S.J.S вместе, тем самым образуя твердую массу.
7. МЕРЫ ПРЕДОСТОРОЖНОСТИ Глубина фундамента должна быть не менее 90 см. Расстояние между фланцами не должно превышать 30 см, поэтому что заполненный бетон действует монолитно с балками. бетонная заливка не должна нести никакой нагрузки; это просто сохраняет балки в положении. Минимальный зазор 10 см сохраняется на внешней стороне внешней балка, а также верхние полки верхнего яруса. Глубина бетона под нижним ярусом должна быть не менее 15 см.
8. Фундаменты ростверка Преимущества Фундамент из стального ростверка дает больше преимуществ для подрядчиков чем деревянный ростверк. Скорость установки – подрядчики могут сэкономить время, используя фундамент ростверка. Удобство – ростверк фундамента позволяет избежать заливки бетона и экономит время благодаря простоте установки. Экономически эффективный метод – Подрядчик может снизить затраты за счет минимальное нарушение транспортной инфраструктуры. Универсальное решение для фундамента – технология подходит многим разные приложения.
9. Фундамент для деревянного ростверка предусмотрена для сильно нагруженной деревянной колонны или каменной стены. В фундаменте используются деревянные доски и деревянные балки вместо стальные балки. Этот фундамент особенно полезен в заболоченных районах, где несущая способность почвы очень низкая, и там, где стальные балки могут подвергаться коррозии из-за грунтовых вод. Нагрузка на грунт ограничивается от 50 до 60 кН/м2. Между деревянными балками не заливают бетон. Однако нижняя часть бетонная (предусмотренный в стальном ростверке фундамент заменен на деревянная платформа, построенная из деревянных досок.
10. Деревянный ростверк для колонны
11. Деревянный ростверк для стены

Объявление

Типы ростверковых фундаментов | Проект фундамента ростверка | Ростверковый фундамент Преимущества, недостатки

Дом Советы по строительству Типы ростверкового фундамента | Проект фундамента ростверка | Преимущества фундамента для ростверка, недостатки

27 августа 2021 г.

Что такое ростверк?

A Фундамент ростверка состоит из одного, двух или более слоев балок (обычно стальных), уложенных на слой бетона для распределения нагрузки по большой поверхности.

В основании колонн используется. Эти слои обернуты бетоном и расположены под прямым углом друг к другу. Этот тип фундамента обычно используется для тяжелых столбов и подмостей колонн.

Хотя фундамент и сетка кажутся одинаковыми, это не так. Сетка распределяет тяжелые нагрузки на большие площади, подобно тому, как фундамент передает нагрузку от конструкции на землю.

Типы ростверкового фундамента

1. Ростверковый фундамент стальной
2. Деревянный ростверковый фундамент

стальных соединений или балок. Поскольку он состоит из стальных балок, конструктивно известных как прокатные стальные балки, его название определяет его функцию и структуру.

С наружных сторон наружных балок, а также над верхними полками верхнего яруса выдерживается минимальное покрытие 10 см.

Бетон должен быть залит на глубину не менее 15 см. После выравнивания основания и заливки бетона следует проверить правильность уплотнения и образование непроницаемого слоя толщиной не менее 15 см.

Защищает стальные балки от коррозии, вызванной грунтовыми водами. Затем с помощью трубных разделителей укладываем первый слой балок над бетонным основанием на расстоянии 100-300 мм.

После этого заливаем бетон между и вокруг балок первого яруса. Затем с помощью разделителя устанавливаем второй ярус бруса под прямым углом к ​​первым уровням.

Затем идет заливка бетона между стальными балками и вокруг них. С помощью опорной плиты, боковых уголков и фасонки соединяем стальные стойки с более высоким ярусом. Чтобы сделать соединение жестким, эти соединительные детали также заделываются в бетон.

2. Деревянный ростверковый фундамент

Для каменных стен, сильно нагруженных деревянными колоннами, поставляется деревянное основание.

Этот фундамент особенно удобен в затопленных местах, где несущая способность грунта низкая и нагрузка на грунт ограничена 50-60 кН/м2.

Стальные балки заменены на деревянные доски и балки. Между стыками бруса нет бетона.

Однако нижняя бетонная стальная сетка заменена деревянной платформой из деревянных досок.

Выемка основания ровная. Нижний слой состоит из деревянных досок шириной 20-30 см и толщиной 5-7,5 см, уложенных вплотную друг к другу без промежутка между ними.

Расчет фундамента ростверка

Расчет нагрузок и моментов от надстройки необходим при расчете фундамента ростверка.

На основании этого необходимо определить требуемую площадь фундамента для достаточного допустимого опорного давления на грунт. Разделив это пространство, определим количество и размер каждого слоя ростверка.

Затем слой должен быть спроектирован таким образом, чтобы он выступал консолью над слоем над ним. Он рассчитает размер балок, необходимых для того, чтобы выдерживать изгибающие моменты и поперечные силы.

Ростверк нельзя заливать бетоном и ордером, так как это деморализует композиционную деятельность балки и бетона. Методы строительства и загрузки должны быть совместимы друг с другом.

Ростверковый фундамент Преимущества

• Установка занимает меньше времени и требует меньше ресурсов.
• Поскольку он не распыляется на промерзшую землю, он уменьшает передачу тепла из дома через фундамент.
• Снижает уровень вибрации дома (очень актуально, если дом построен близко к автомагистралям).
• Установка балки ростверка занимает меньше времени и требует меньше материалов.
