Ручной монтаж винтовых свай — Домина
Ввинчивание винтовой сваи в труднодоступном месте. Как без привлечения техники произвести монтаж?
Ручной монтаж может понадобиться для многих различных ситуаций:
– Маленькое кол-во шт., в связи с чем, строительные организации взимают большую плату за так называемую “минималку” (закрутить надо 2, а берут как за 7)
– Насаждения, нет доступа к определенной точке
– Сильные перепады, съезды, куда не сможет заехать техника.
– Отдаленные точки, лес, сопки и так далее…
Вариантов может быть очень много, именно по этому у нас имеются специальные переходники для свай серии F (для ручной закрутки). Вот уже более двух лет даем их нашим клиентам совершенно бесплатно под залог, который потом возвращаем, после передачи переходника обратно.
Суть очень проста.
Видео монтажа:
Чтобы приступить к ручному монтажу необходимо произвести следующее:
1. Разметка свайного поля
2. В зависимости от длины самого винта, чтобы было удобней крутить, можно немного подбурить, но не более чем 25% от всей длины. Т.е. если свая длиной 3000ммм, можно пройтись садовым буром, либо другим инструментом и предварительно сделать отверстие глубиной не более 500-700мм. Следует помнить, что чем больше (рекомендованного значения) будет подбуривание, тем меньшая несущая способность будет у Вашего будущего фундамента. По опыту можно сказать, что если такие работы проводить зимой, желательно делать это до января, где грунт промерзает не более 1м
4.
Подключаем переходник с помощью болтов (3 болта d9-13mm с гайками можно приобрести в строительном магазине)5. Просовываем трубы, которыми будем закручивать – это и есть наш рычаг. Приобрести их можно на любой металлобазе. Из курса физики все помня: чем длиннее рычаг, тем меньше усилий необходимо задействовать.

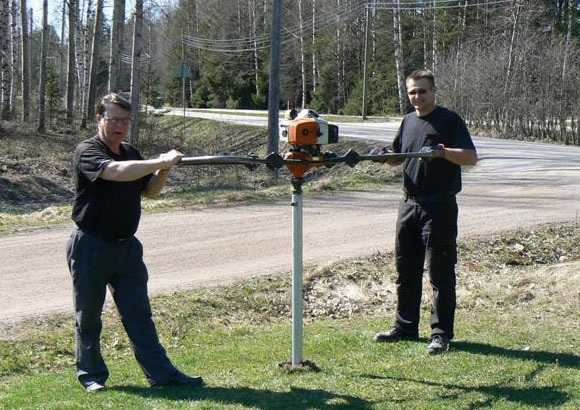

6. Далее все очень просто: два человека ходят по часовой стрелке, а третий должен контролировать вертикаль положения винта. Короткие сваи, в зависимости от длины, можно закручивать тремя людьми, чем тяжелее грунт и длиннее свая, тем больше рабочих может понадобиться.
7. Если закрутка идет очень тяжело, можно попробовать смягчить грунт водой, налив через отверстие во фланце простой воды, которая проникает в грунт и смягчает его, примерно в течении 20 минут.
Производить монтаж вручную это довольно непростое занятие. Особенно если зимой или в очень труднодоступном месте и самое тяжелое – все два фактора сразу.
Продолжительность такой работы для одной точки может колебаться от одного часа до половины дня. Факторов, которые на это влияют тоже много: время года, длина сваи, увлажненность и тип грунта, сила самих рабочих.
Какую длину винтовой сваи и диаметр можно осилить вручную?
Диаметр максимум 89мм, не более. Все, что свыше это в районе фантастики или уходит в особенности грунта (болото, насыпной, куда не рекомендуется устанавливать данные винты).
С длиной сказать сложнее. Средняя длина, для такого ввинчивания, составляет от 1.6м до 2.5м. Все, что короче 1.6. – закрутиться имеет очень большие шансы. Все, что длиннее 1,6 уже зависит от местоположения (типа грунта). Например, на п. Горький 3000мм зайдут превосходно, а на п. Ильинка из-за плотных грунтов и скалы, максимум может достигать 1600мм.
В общем, все индивидуально, но данный способ очень помогает соорудить быстрый фундамент под беседку, баню, пристройку, антенную вышку и пр.
в тех местах, где казалось это совсем невозможным.
Отдельное спасибо нашему постоянному клиенту Дмитрию, который смог предоставить фото и видео работ. (Производился монтаж четырех свай F76x1600x220 под пристройку к дому. Общее время работ составило около 4 часов)
Вкручивание в проблемном месте винтовых оцинкованных свай. Часть 1. (фото, видео) Ремонт фундамента дома
Монтаж винтовых свай своими руками
Фундамент на винтовых сваях
Содержание
Строительство – дорогое удовольствие, поэтому всегда представляют интерес решения, которые помогут снизить затраты без потери качества.
Фундамент на винтовых сваях – это как раз тот вариант, когда можно и сэкономить, и получить отличную основу для строительства дома, гаража, ангара, террасы или беседки. Монтаж винтовых свай реально осуществить своими руками, начиная от изготовления основных конструкционных элементов или приобретения подходящих свай, и заканчивая непосредственно монтажом.
Фундамент на винтовых сваях позволяет возводить дома на сложных грунтах и при любом рельефе.
Что такое винтовая свая от Википедия
Винтовая свая — свая, состоящая из металлического наконечника с лопастью (лопастями) или многовитковой спиралью (спиралями) и трубчатого металлического ствола, погружаемая в грунт методом завинчивания в сочетании с вдавливанием.
Основные компоненты винтовой сваи:
ru.wikipedia.org/wiki/Винтовые_сваи
Как выбрать винтовые сваи для фундамента?
Для начала необходимо определиться с двумя основными параметрами: длиной и диаметром. Первый показатель напрямую зависит от качества и вида грунта, так как ствол сваи потребуется опускать до плотных устойчивых слоев почвы.
Например: если анализ показал близкое залегание плотных грунтов, то длина винтовой сваи может ограничиваться 1,5-2 метрами. Только при такой величине нижняя часть трубы опуститься ниже уровня промерзания. Если же слой плотного грунта находится глубже, то и свая должна соответствовать по длине.
На выбор диаметра влияет тип здания: снижение нагрузки на фундамент уменьшает размер трубы. Для облегчения процедуры выбора, есть ориентировочная таблица размеров, сопоставимая с видом возводимого сооружения. Соотношения «диаметр – постройка» следующие:
- 57 мм — маловесные заборы и легкие ограждения, выполненные из сетки-рабицы;
- 76 мм – более тяжелые заборы и ограждения, когда в качестве материала предпочитают шифер или профнастил;
- 89 мм – для построения каменных или кирпичных заборов, небольших открытых террас и беседок;
- 108 мм – для монтажа фундамента каркасно-щитового дома, а также для построек из легкого металла;
- 133 мм – капитальные дома со стенами из массивных бревен, камня, кирпича, шлакоблока;
- 159, 219,325 мм – не используются в индивидуальном домостроении.
Винтовые сваи различают по диаметру, длине и способу изготовления.
Установка винтовых свай
Таким образом, для выбора подходящего основания под фундамент необходимо собрать следующую информацию:
- тип почвы и распределение основных слоев по глубине;
- уровень колебания грунтовых вод;
- глубина и интенсивность промерзания грунта;
- полный вес будущего сооружения;
- снеговая и ветровая нагрузка на строение.
Среди самых распространенных предложений от продавцов можно встретить литые и сварные винтовые сваи.
Сваи со сварным наконечником стоит выбирать с учетом следующих особенностей грунтов:
- с двойными лопастями — для каменистых типов почв;
- стандартные с крупными лопастями и наконечником открытого типа – для обычных грунтов при возведении малоэтажных строений;
- стандартные с закрытым наконечником – для любого грунта при малоэтажном строительстве.
Литые сваи также имеют свою классификацию:
- лопасти среднего размера, исключающие излишнее разрыхление, рекомендованы для талых или обводненных грунтов;
- небольшие размеры лопастей с минимальной угрозой перекоса при монтаже – для вечномерзлых почв;
- крупные лопасти – для обычных грунтов при возведении строений малой этажности.
Информация на заметку: Свайный фундамент, ленточный фундамент, столбы для забора
Монтаж винтовых свай — подготовка к установке
Изучив местность, выбрав и купив все необходимые комплектующие, можно начинать готовить инструмент и изучать монтаж винтовых свай со всеми его особенностями.
Потребуется целый список основных и вспомогательных материалов:
- план фундамента с отметками местоположения свай. Стоит уточнить, что устанавливать направляющие потребуется через каждые 2-3 метра и обязательно в углах будущего строения;
- винтовые сваи;
- оголовки, если они предусмотрены проектом. Стандартная величина детали — 250х250мм;
- колышки – потребуются для разметки поля;
- магнитный уровень небольшой величины;
- садовая лопата;
- рулетка большой длины, то есть более 25 метров;
- гидроуровень или лазерный нивелир;
- трубы металлические в количестве двух штук. Они будут использованы в качестве рычагов. Рекомендуемый диаметр – около 3 мм, длина – не менее двух метров;
- лом;
- металлодетектор;
- маркер, позволяющий делать яркие отметки на металле;
- болгарка. К ней обязательны диски по металлу и, скорее всего, потребуется многометровый удлинитель для подключения инструмента;
- генератор при отсутствии электричества;
- сварочный аппарат;
- картон;
- составляющие для бетонной смеси – вода, цемент, песок;
- антикоррозийное средство для защитной обработки сварного шва.
Естественно подразумевается, что работники умеют пользоваться всем перечисленным оборудованием и обладают минимальной профессиональной квалификацией, чтобы установка винтовых свай своими руками прошла быстро и с качественным результатом.
Монтаж винтовых свай своими руками
Этапы монтажа описывать дольше, чем их осуществлять. Самые длительные работы – это непосредственно вкручивание. Средняя скорость для данной манипуляции – 5-6 свай для одной бригады из трех-четырех человек.
Основной вопрос при самостоятельном монтаже, как закрутить винтовые сваи с минимальной погрешностью. Здесь есть своя последовательность операций:
- Делается приямок глубиной до 0,6 метров.
- На ствол сваи в обязательном порядке наносят антикоррозийный состав. Дальнейшие работы ведутся после высыхания покрытия.
- На трубу сваи навешивается магнитный уровень, который позволит наблюдать за любыми отклонениями угла при работе.
- В технологическое отверстие трубы закрепляется лом (оно находится в верхней части сваи).
Монтаж винтовых свай в ручную
- На лом навешивают трубы-рычаги.
- В приямок перпендикулярно плоскости устанавливается сама свая.
- Вкручивание ведется по часовой стрелке.
- При закручивании стоит обращать внимание на угол наклона опоры, который не должен превышать 1 градус.
- Свая закручивается на глубину от 1,5 метров и более, пока работники не почувствуют, что крутить стало очень тяжело, то есть лопасть плотно затянута в грунт.
- Над поверхностью стоит оставить запас трубы около 0,2-0,4 м для последующего регулирования горизонтали.
В целом этапность работ по монтажу винтовых свай следующая:
- Разметка поля и выставление периметра, то есть определение расположения свай на местности с учетом шага в 2-3 метра и проверка металлодетектором на отсутствие в грунте любых коммуникаций. Установка колышков на отмеченных участках строго перпендикулярно плоскости.
- Монтаж свай на углах. Стоит понимать, что свая должна в дальнейшем попасть точно в середину бруса, то есть необходимо рассчитать погрешность и скорректировать местоположение ствола трубы. Винтовые сваи устанавливают по всем углам будущего строения.
- Установка остальных свай, с шагом 2-3 метра.
- Обрезка свай болгаркой по уровню. Минимальная высота определяется местом расположения технологического отверстия и обычно равняется 10-20 см.
- Бетонирование, то есть заливка полости трубы бетоном. Этот этап стоит пропустить, если возводимы фундамент планируется в дальнейшем демонтировать. Например, при переносе постройки.
- Оголовки. Привариваются на сваю, а шов от сварки закрывают антикоррозийным покрытием.
- Монтаж ростверка (обвязка). Соединение свай в единую конструкцию для повышения прочность будущего фундамента. Может использоваться металлическая или деревянная обвязка.
Винтовые сваи устанавливают по всем углам будущего строения.Свайно-винтовой фундамент готов. Так как здесь не требуется обязательная для других фундаментов усадка, то дальнейшие работы по строительству дома можно начинать уже на следующий день.
Установка свайно-винтового фундамента
Смотрите это видео на YouTube
Спиральные сваи – PowerLift
Одной из самых важных вещей, которая отличает Power Lift от других, является неограниченный ассортимент винтовых свай и анкерных систем, которые мы производим сами!
Исходя из нашего опыта, мы узнали, что есть один способ получить желаемые результаты — изготовление винтовой конструкции по индивидуальному заказу, основанное на конкретных потребностях конструкции.
Винтовые сваи — История
Самое раннее использование
Слепой ирландский инженер по имени Александр Митчелл считается первым, кто начал использовать винтовые сваи из-за их превосходных характеристик. Винтовые сваи (иногда называемые «винтовыми») начали появляться в 19 в.века в качестве свайных фундаментов маяков. Митчелл обнаружил, что спиральная конструкция очень эффективна для строительства маяков и других сооружений на поверхности грязи или зыбучих песков. Он описал их использование в статье, опубликованной в журнале Civil Engineers and Architects Journal в 1848 году. И хотя они изготавливались из литого или кованого железа, возможности у них были ограниченными. Современные винтовые сваи изготавливаются из различных материалов и могут обеспечить впечатляющую несущую способность и способность на растяжение для любого типа конструкции. В течение последних 20 лет компания Power Lift Foundation Systems использовала спиральные сваи индивидуальной конструкции для поддержки фундаментов проектов по всей территории Соединенных Штатов.
Наша специальность и то, что отличает нас от остальных, – это индивидуальный подход к дизайну. Когда речь идет о винтовых сваях большой грузоподъемности в центральной части Соединенных Штатов, Power lift не имеет себе равных.
Винтовые сваи — расчетная мощность
Винтовые сваи компании Power Lift изготавливаются по индивидуальному заказу, чтобы обеспечить требуемую мощность, и их можно удлинять на любую требуемую глубину — эффективно и экономично. Большинство компаний покупают промышленные сваи малой емкости у дистрибьюторов и применяют один и тот же шаблонный подход ко всем проектам. Например, если сваи используются для поддержки новых оголовков с эксплуатационной нагрузкой 400 тысяч фунтов, они могут установить восемь свай по 50 тысяч фунтов или четыре сваи по 100 тысяч фунтов. В Power Lift мы, скорее всего, выберем одну сваю на 400 кипов. Мы производим собственные стволы свай (как круглые, так и квадратные), а также спиральные пластины. Каждая грань винтовой сваи изготавливается по индивидуальному заказу с учетом уникальных потребностей каждого проекта
Тестирование
Несмотря на то, что имеется огромное количество данных о прогнозировании производительности спирали, мы считаем, что нестандартные конструкции должны быть протестированы в полевых условиях для проверки производительности.
Вот почему мы регулярно проводим полномасштабные испытания под нагрузкой в соответствии с ASTMD-1143 и часто обнаруживаем, что наши сваи способны превзойти наши расчетные прогнозы и выдерживать большие нагрузки, чем ожидалось.
Особое примечание: Все наши испытания контролируются независимыми лабораториями, а результаты подтверждаются нашими инженерами.
Процесс установки винтовых свай
Винтовые сваи — применение
Винтовые сваи и анкеры чаще всего используются для нового строительства и ремонта фундамента.
В дополнение к вышеперечисленному, существует множество областей применения наших лучших продуктов:
Винтовые сваи — преимущества
В некоторых случаях мы можем установить до 100 свай за один рабочий день одной бригадой.
- Без трофеев
- Нет вибрации
- Съемный и многоразовый
- Скорость
- Стабильность
- Неограниченная глубина
- Проверяемая мощность
И, возможно, самое главное, винтовые сваи Power Lift специально разработаны для решения конкретных задач проекта.
Универсального решения не существует. Наша команда анализирует требования к нагрузке, почву и состояние площадки и разрабатывает наиболее эффективную и экономичную конфигурацию сваи для ваших нужд.
Техническое руководство спиральной свай
Руководство для спиральных винтов и якоря
Вид PDF
Солнечные фундаменты USA – SFUSA Solar Continouge Flightc
Solar Foundations производит спиральные сваи Solar Continuous Flight с толстостенными конструкционными трубами с последующим горячим цинкованием. | |
Преимущества использования винтовых свай SFUSA Solar Continuous Flight и винтовых винтов Быстрая установка
Требования к проверке
Минимальное воздействие на почву
Мониторинг установки и индикация надежной емкости №
Предпочтительно в экологически чувствительных районах
Гибкость и удаление
Широкий спектр применения в почве
Установка в местах с ограниченным доступом
Круглогодичная установка
| |
Посмотреть собранный компонент | |
Ознакомьтесь с техническим описанием
Ознакомьтесь с техническими данными спиральной сваи Solar Continuous Flight, чтобы узнать о характеристиках материалов, описаниях компонентов, доступных размерах и многом другом. |
Наши нестандартные заземляющие винты используются в большинстве систем из-за их несущей способности и несущей способности, простоты и скорости установки, минимального воздействия на площадку и почву, а также возможности проверки несущей способности сваи во время установки.
Наши бригады сразу после установки свай приступают к сборке конструкции.
Это гарантирует точную установку наземной конструкции вашей компании в соответствии с требуемыми расчетными параметрами и глубиной.
Это позволяет продолжать работу без отбраковки сваи.
