Роликовые ворота своими руками: Как сделать откатные ворота своими руками, пошаговая инструкция с чертежами и схемами.

пошаговая инструкция и схема установки

Система откатных ворот – наиболее простая, прочная и удобная самонесущая конструкция открывания ворот. Работает за счёт сдвигания воротного полотна на крутящихся роликах по протяжению ограды. Открывать и закрывать ворота можно вручную или с помощью автоматики, используя электропривод. Понять, как установить откатные ворота своими руками без подготовки сложно, но возможно, если соблюдать определённую технологию.

Откатные ворота экономят место на придомовой территории и не мешают проезду высокой техники, так как проём у них без верхней балки.

Условия для монтажа откатных ворот

Одно из условий – чтобы вдоль ограды хватало места для отката. Встроенная калитка не мешает открыванию ворот, так как монтируется так, чтобы онаоткрывалась внутрь двора. Либо её устанавливают рядом с воротами.

Разновидности конструкции в зависимости от принципа действия

Откатные ворота подразделяются на рельсовые или роликовые. Наиболее надёжный и популярный – роликовый механизм. Его легко собрать самостоятельно: все комплектующие в свободной продаже.

Роликовые ворота бывают двух видов:

• моноширма – воротное полотно на едином каркасе;

• синхронные ворота из двух частей.


Что представляет собой моноширма

Это одна створка, двигающаяся в одном направлении по роликовым кареткам.

Синхронные двойные ворота, где они нужны

Двойные откатные ворота из двух створок, откатываемых в разные стороны. Для их устройства нужно строить два фундаментных основания и сооружать балку для направления движения. Вариант используется для арочных ангаров, высоких гаражей, складских сооружений.

Для частного домовладения наиболее характерно применение одинарных ворот.

Комплектующие для установки откатных воротсвоими руками

Несущая балка. Направляющая – это главный элемент, который также относится к фурнитуре.

Стоимость зависит от марки стали: чем лучше качество, тем выше цена. Толщина – 3,6 мм. Нет смысла покупать оцинкованную балку. При проведении сварочных работ цинк обгорит и всё равно придётся красить.

П-образный кронштейн-уловитель снизу и сверху конструкции. Устанавливается на улавливающей опоре, она еще называется притворный столбик. Так происходит фиксация ворот в закрытом положении. Притворный столбик можно приварить на выведенные закладные. Если их нет, то закрепить дюбелями. Если кирпич полнотелый, то лучше использовать анкерные болты. В случае с пустотелым кирпичом используются пластиковые дюбеля.

Верхний уловитель предупреждает заваливание воротины вбок, а нижний снижает механическую нагрузку на опорные ролики.

Поддерживающая скоба или ограничитель движения роликов. Монтируется вверху основной опоры, дополнительно фиксирует створку. Толщина металла – 4 мм. Лучшие ролики для установки на скобу – резиновые, они не портят и не царапают металлопрофиль. Для свободного вращения ролика, чтобы он легко крутился, его не нужно зажимать гайкой.

Опорный концевой ролик – крепится с торца направляющей, выполняет роль: заглушки, смягчающего удар демпфера, опорной детали. Принимает на себя большую часть массы воротного полотна.

Для герметизации профильных труб, стоек, их снабжают заглушками, предупреждающими попадание внутрь воды и снега.

Материал для зашивки ворот. Профнастил с небольшим весом, легко устанавливаемый на саморезы либо заклепки.

Поэтапная инструкция по правильному монтажу откатных ворот

Шаг 1 Проектирование

Чтобы разобраться как сделать откатные ворота своими руками надо получить представление о процессе работы. Для этого определяют размеры створки с учетом габаритов, планируемых для въезда автомобилей. Делают чертёж. Принимают во внимание зазор между воротным столбом и габаритами машины:

При угловом въезде проём надо увеличить в 1,5 раза.

Самая удобная ширина проёма – 4,5 м его достаточно в любом случае.

Размер полотна должен быть шире проема на 200 мм, чтобы исключить видимость территории внутри участка.

Створка ворот должна быть на высоте от земли с зазором – 100 мм.

Для представления о производстве работ нужен эскиз ворот.

Шаг 2. Подготовка

В процессе подготовительных работ:

• готовят чертёж конструкции и фундамента;

• делают эскиз;

• производят спецификацию;

• заготавливают комплектующие;

• расчищают место;

• снимают слой грунта;

• выравнивают место для монтажа;

• размечают на оси опорную площадку: по разметкам будут ориентироваться во время сооружения конструкции.

Шаг 3. Выемка грунта

Земляные работы выполняются для подготовки приямков и траншеи для фундамента под установку столбов и направляющих. Траншея копается ниже уровня промерзания грунта.

Шаг 4. Фундамент

Одно из главных условий того, как сделать откатные ворота – правильно выбранный и возведенный фундамент, что включает:

• Устройство песчано-щебневой подушки. Трамбовку. Монтаж опалубки. Надо следить, чтобы стенки были ровные и располагались параллельно друг другу, бетон не выдавливало при пучении почвы в межсезонье.

• Монтаж конструкции из арматуры, обвязанной стальной проволокой между собой и с закладной.

• Подготовку траншей под прокладку в трубу электрического кабеля для управления воротами.

• Крепёж металлической конструкции из профильных труб либо швеллера. Используют трубу 80х80х4 или 100х100х4 мм. Если швеллер, то под номерами: 20, 22, 24. Арматура приваривается для последующего крепления откатов и роликовых кареток.

• Бетонирование раствором М300.

Шаг 5. Установка опор

Опорные стойки могут быть как из металла, так и из кирпича. В случае кирпичных столбов используется стальной сердечник. Для каждой опоры необходима установка закладных из уголка 50х50х5, расположенных со стороны отката.

Шаг 6. Створки ворот – изготовление, установка

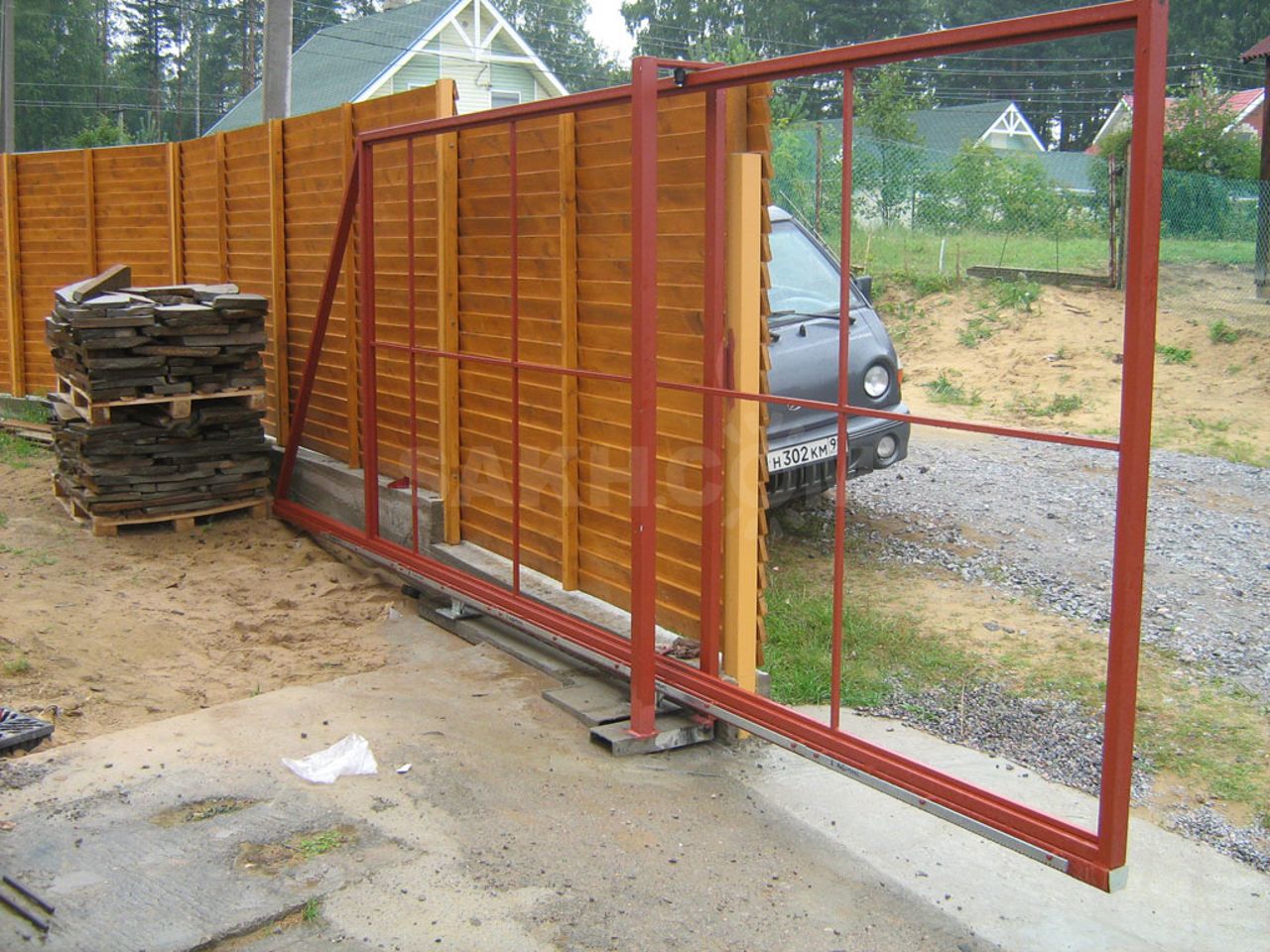

Сборка конструкции проходит на свободной площадке, руководствуясь размерами на чертеже. Правильно выполнять сборку на поперечных лапах, которые после работы срезаются.

1. Сваривают несущий каркас из профиля 60 размером 80х40х2. К низу рамы крепят вспомогательный каркас для установки полотна: для него берут трубу 20 габаритами 40х20х2 мм.

2. Прихватывают на сварку рельсу для направления движения.

   Правильно – сварочный шов не должен быть сплошным: в этом случае он затрудняет откат нарушением геометрии металла.

3. Зачищают и шлифуют швы, готовят металл. Наносят грунтовку. Окрашивают.

4. Обшивают ворот каркаса металлопрофилем.

Шаг 7. Установка нащельников

Нащельник (его ещё называют гусак), расположенный над фундаментом, нужен для монтажа верхних роликов. Он служит кронштейном для их размещения. Гусак выставляется по уровню и приваривается к металлическим закладным, которые встроены в воротный столб.

Второй нащельник защищает конструкцию от дождя и снега. Монтаж производится на сварку.

Шаг 8. Подбор фурнитуры

Фурнитура влияет на то, как правильно установить откатные ворота.

Направляющий. Влияет на плавность скольжения ворот.

Роликовые опоры с подшипниками. Для свободного хода и для того, чтобы ролики ровно вошли в уловитель, оставляем зазор 2 мм. Монтаж регулируется гайками либо пластиной. Перед тем как ролики загоняют в фурнитуру, ставят регулировочные пластины.

Верхние поддерживающие ролики устанавливаются после выравнивания ворот по уровню.

Задняя каретка с роликами монтируется ближе к краю хвостовика, так правильно.

Верхняя пластина. Контролирует движение каркаса.

Накатной ролик в направляющем. Обеспечивает плавный ход и накат на фиксирующий элемент.

Фиксаторы снизу и сверху конструкции. Не дают смещаться углам ворот в закрытом состоянии, удерживают створку неподвижной ветровой парусности.

Заглушки из резины или пластика для защиты от грязи и снега с торцов профиля.

Шаг 9. Монтаж автоматики.

Для подключения автоматического управления понадобятся:

Зубчатая рейка устанавливается на каркасе и крепится болтовым соединением. К направляющему рельсу рейку не крепят, чтобы исключить деформацию. Рейка сцепляется с шестернёй, установленной на валу электродвигателя.

Правильно, если электропривод монтировать на закладную. Подключение производится по схеме.

Для повышения контроля проезда и движения людей предусматривается сканер, определяющий транспорт. В комплект сканера включены фотоэлементы, устанавливаемые друг против друга на противоположных створках ворот.

Если вам нужно получить точный расчёт откатных ворот из Т-профиля, оставьте заявку на нашем сайте. Мы проконсультируем вас по всем интересующим вопросам.

Откатные ворота своими руками – Dh-ural.ru

ООО «ДорХан-Урал» – официальный представитель DoorHan в Екатеринбурге

Бесплатный замер

+7 (343) 237-37-38
Заказать звонок

Заполните поля ниже и мы перезвоним Вам в ближайшее время:

Я принимаю политику конфиденциальности и даю согласие на обработку персональных данных

Автоматические ворота / Статьи / Информационные статьи / Откатные ворота своими руками

Откатные ворота своими руками

Установка откатных (сдвижных) ворот не сложна, но предполагает четкое представление о конструкции таких ворот и последовательное выполнение всех этапов их монтажа. Тому, кто решится установить откатные ворота своими руками, следует внимательно ознакомиться с приведенными ниже текстом и видеороликом.
Конструкция откатных ворот

Комплектующие-для-откатных-ворот

В основе откатных ворот лежит консольная конструкция. Наиболее актуальным для дачи или загородного дома является вариант, когда стальная консольная труба (балка прокатная), крепится к нижней части ворот. Именно при таком расположении консоли – снег воротам не помеха, и сам проем ворот остается свободным от каких-либо элементов конструкции. При эксплуатации ворот эта консоль движется по роликовым опорам, которые установлены на специально организованном фундаменте. Полотно откатных ворот представляет собой металлическую раму, облицованную стальным листом, профильным листом, сэндвич-панелями или др. материалом.

Качество и надежность откатных ворот, в первую очередь, зависят от качества консольной балки и роликов. При этом размеры консольной балки и роликов должны соответствовать размерам и весу ворот, с которыми они будут использованы. Во-вторых, чтобы установленные ворота имели минимальный люфт и выдерживали действующую нагрузку, консольная балка и ролики должны быть одного производителя и поставляться в комплекте. На качество откатных ворот влияет и то, насколько устойчивы комплектующие (консольная балка, ролики, другие металлические элементы конструкции), а также крепежные элементы к коррозии, к воздействию солнечных лучей и атмосферным осадкам. Качество откатных ворот повышается с применением порошковой покраски при производстве ворот, т.к. такая технология позволяет сохранять цвет на долгие годы.

Монтаж

1 Подбор комплектующих

В общем случае, для сборки откатных ворот понадобятся:
• балка прокатная;
• навесной столб ловителя;
• опора роликовая для балки
• система роликов и устройства направляющие для балки;
• комплект ловителей для балки;
• защитные крышки для балки.
От правильного выбора комплектующих для самостоятельной установки откатных ворот во многом зависит последующая надежная эксплуатация ворот. При выборе следует учитывать, в первую очередь, размеры проема (ширина, высота) и материалы полотна ворот. Нужно также заранее определиться с необходимостью установки автоматики, калитки и других опций.

Размеры проема определяют один из главных элементов откатных ворот – длину консольной (прокатной) балки. Например, если проем ворот составляет 4000 мм, то расстояние для откатывания таких ворот в идеале должно быть в полтора раза больше, чем проем ворот, т.е. 4000 мм*1,5=6000 мм. Длина откатных ворот для такого проема тоже будет 6000 мм. В этом случае и длина консольной балки должна быть 6000 мм.
Выбор комплектующих зависит от веса полотна ворот, который определяется размерами и материалами полотна ворот. Для примера, рама стандартных откатных ворот с размерами 4000 мм*2000 мм весит до 100 кг. Материал обшивки – профильный лист с удельным весом 5 кг/м. кв. Посчитать примерный вес такой конструкции не составляет особого труда. От веса полотна откатных ворот зависят не только размеры, материал и покрытие комплектующих (роликов, направляющих, фиксирующих устройств), но и их стоимость.
В настоящее время на рынке представлен широкий ассортимент комплектов для откатных ворот, с помощью которых можно установить их самостоятельно. Компания Дорхан-Урал предлагает наборы комплектующих, предназначенных для самостоятельной сборки уличных (откатных) ворот весом до 600 кг с консольной балкой длиной 6000 мм и весом до 1200 кг с консольной балкой длиной 8000 мм. Навесной столб ловителя не входит в эти комплекты. Его можно приобрести отдельно. При необходимости, также могут быть отдельно приобретены различные опции («лежачий полицейский», калитка, и др.), не входящие в набор комплектующих, предназначенных для самостоятельной сборки откатных ворот.
Те, кто планирует установку автоматических откатных ворот, могут приобрести необходимое оборудование и различные аксессуары (пульты, радиоприемники, сигнальные лампы) производства Дорхан.

2 Изготовление рамы

Для изготовления рамы откатных ворот чаще всего используют стальную профильную трубу сечением 60х40 мм или 60х60 мм. Затем на раму накладывается полотно из выбранного материала. Самостоятельное изготовление рамы для откатных ворот требует определенных знаний и навыков, т.к. даже легкая кривизна рамы отразиться на устойчивости полотна ворот.
Компания Дорхан-Урал предлагает уже готовые рамы для откатных ворот различных размеров под заполнение профильным листом и сэндвич-панелями. Благодаря предлагаемому ассортименту сэндвич-панелей можно подобрать полотно ворот различного дизайна. Рамные конструкции для откатных ворот производства Дорхан устойчивы к коррозии, т.к. в них отсутствуют сварные соединения, а все крепежные элементы имеют покрытие цинком.

3 Подготовка проема к установке полотна ворот

При открытии полотно ворот откатывается вдоль ограждения во внутреннюю часть территории, поэтому необходимо предусмотреть столько места, чтобы оно полностью уходило за ограждение. Движению откатных ворот не должны мешать неровности грунта, растительность или нелинейность ограждения.

4 Создание бетонного основания

Платформа для основания откатных ворот должна быть забетонирована на глубину промерзания. В зависимости от регионов глубина фундамента может быть 1.5 – 2 метра.
Процесс создания фундамента для основания откатных ворот в общем случае состоит из следующих работ:
• разметка грунта;
• выемка грунта;
• изготовление и установка закладного элемента;
• заливка котлована бетоном.
Для установки автоматических откатных ворот именно на этом этапе проводят укладку кабеля между опорными столбами ограждения непосредственно под проездом (см. схема монтажа автоматики).
Закладной элемент, как правило, изготовляют из швеллера и уголка. В качестве уже готового закладного элемента компания Дорхан-Урал предлагает бетонируемую (силовую) раму.
В видеоролике подробно показан процесс установки силовой рамы и заливки ее бетоном. Разметку грунта, которая определяет местоположение и размеры котлована, проводят в соответствии с картой монтажа. Силовую раму устанавливают в котловане таким образом, чтобы ее передний опорный столб располагался заподлицо со столбом Заказчика (опорным столбом ограждения) и при этом строго горизонтально по направлению движения полотна ворот. Перед заливкой бетоном силовую раму закрепляют с помощью отрезков арматуры.

5 Установка самих ворот

5.1 Установка столба ловителя

Столб ловителя необходим для установки ловителей, а также для закрытия технологического зазора. Его устанавливают заподлицо с опорным столбом ограждения, который находится на другой стороне ворот от закладного элемента. В видеоролике показан процесс установки столба ловителя двух видов: путем бетонирования и крепления анкерными болтами к столбу Заказчика (опорному столбу ограждения).

5.2 Установка роликовых опор

Порядок установки роликовых опор показан в видеоролике. Роликовые опоры устанавливаются непосредственно на фундамент для основания откатных ворот на болты, приваренные к силовой раме. На этом этапе выставляется необходимый просвет ворот в соответствии с размером, указанным в карте монтажа.

5.3 Установка площадки для электропривода

Для автоматических откатных ворот необходимо установить площадку для электропривода (см. схема монтажа автоматики). Порядок ее установки показан в видеоролике. Площадка для электропривода не входит в набор комплектующих, предназначенных для самостоятельной сборки откатных ворот. Компания Дорхан-Урал предлагает приобрести площадку для электропривода отдельно.

5.4 Монтаж направляющего устройства

Направляющие устройства обеспечивают удержание и движение ворот сверху. Порядок установки направляющих устройств на опорные столбы силовой рамы показан в видеоролике.

5.5 Установка полотна ворот

Установка щита (полотна ворот) с балкой показана в видеоролике. Щит с балкой задвигается в направлении роликовых опор. После установки щита (полотна ворот) с балкой на роликовые опоры необходимо добиться вертикальности ворот с помощью регулировки кронштейнов направляющих устройств.

5.6 Установка поддерживающего (концевого) ролика

Поддерживающий ролик устанавливают в переднюю часть балки, чтобы конструкция не провисла. Порядок его установки показан в видеоролике.

5.7 Монтаж крышки задней

Задняя крышка задвигается в заднюю часть балки для защиты роликов внутри ее от попадания влаги, пыли и различных посторонних предметов. Порядок ее установки показан в видеоролике.

5.8 Монтаж нижнего ловителя

Ловители позволяют частично снять нагрузку с роликовых опор при закрытых воротах, а также удерживают полотно ворот от раскачивания при значительных ветровых нагрузках.
Нижний ловитель устанавливается внизу на столбе ловителя заподлицо с левым его краем. Положение нижнего ловителя необходимо отрегулировать так, чтобы полотно ворот с балкой свободно входило и упиралось в него. Передний край балки закрывается накладкой, которая, как и крышка задняя, защищает внутреннюю часть балки от попадания влаги, пыли и различных посторонних предметов. Порядок установки нижнего ловителя показан в видеоролике.

5.9 Монтаж верхнего ловителя

Верхний ловитель устанавливают на столбе ловителя, отступив от верха столба 80 мм, заподлицо с его левым краем. Порядок установки верхнего ловителя показан в видеоролике.
