Как сделать раздвижные ворота своими руками: Как сделать откатные ворота своими руками, пошаговая инструкция с чертежами и схемами.

   Готовую конструкцию опустить в яму арматурой вниз и  зафиксировать так, чтобы боковая поверхность вашего  швеллера вплотную прилегала к существующему столбу забора. Швеллер установить строго горизонтально, для этого использовать уровень, и соответственно параллельно  по линии движения ворот.

   Необходимо уделить внимание уровню расположения верхушки плоскости вашего закладного элемента относительно уровня дорожного полотна в проеме ворот (обязательно!). От этого зависит зазор от дорожного полотна до нижней кромки ворот. Если закладной элемент установлен на уровне дорожного покрытия, то необходимо при использовании регулировочных площадок   сделать минимальный зазор под откатными  воротами. Следовательно, расстояние от дорожного полотна до нижней кромки полотна ворот  должно составить в пределах  100-110 мм.

   Нужно помнить, что возможность увеличить  необходимый зазор на несколько сантиметров, используя регулировочные площадки, можно, а уменьшить зазор уже не удастся (но, при условии сохранения технологичной возможности крепления опорных роликов).

Если вас не устраивает зазор в 70-100мм, то установите закладной элемент по уровню ниже проезжей части на возможное расстояние.

   Для наших клиентов  мы хотим заострить внимание на  то, что когда ваши столбы забора невозможно использовать в целях  опоры для откатных ворот или же тогда, когда верхняя кромка ворот декорируется  так называемой «короной» или «пиками», а так же в случаях, если существует необходимость монтажа двух опорных столбов, такие столбы нужно устанавливать на глухие ворота, которые перекроют проем свыше 4500мм. Это позволит увеличить стабильность полотна при парусных или ветровых нагрузках  в период открывания и закрывания всей системы.

   Если у вас слабые конструкционные столбы, или  чересчур  широкие ворота, требуется подготовить 1 или 2 опорных столба. Но, при этом размер столбов должен быть максимально  на 50 мм больше высоты от фундамента основания до верхней кромки  откатных ворот.

   Таким образом, готовые столбы устанавливаем в яму  и  связываем с закладными элементами, как указано на нашем рисунке.
Закладная деталь для откатных ворот с двумя опорными столбами.

Шаг 5. Заливка ямы бетоном.

   После установки закладного элемента  требуется залить яму либо бетоном, либо другим затвердевающим составом, но, при этом,  уровень бетона должен быть не выше поверхности закладного элемента. После этого  понадобится не менее 6 суток, чтобы система окончательно закрепилась в бетонном основании.

Шаг 1. Определение и обозначение лини движения ворот.

   Натягиваем шнур вдоль всей линии проема, тем самым мы фиксируем будущую линию движения откатных ворот. При этом  следует учесть, что  расстояние от ответного столба до шнура не должно быть более 20-30 мм. Шнуровку лучше всего разместить  на высоте, примерно,150-200 мм. Это и будет касательной линией к внешнему краю несущего профиля.

Шаг 2. Подготовка роликовых тележек к монтажу.

Зафиксируйте требуемые регулировочные  основные площадки на системной платформе роликовых опор, так  как это указано на рисунке.

Шаг 3. Определение границ положения роликовых опор.

   Примерно на 150 мм отступите от края проема по плоскости закладного элемента  и отчертите нужную линию. Соответственно, это будет касательной линией по отношению к переднему краю первой роликовой опоры.  Рассмотрим крайнее положение второй роликовой опоры.  Определение роликовой опоры происходит следующим образом:  сначала необходимо вымерить общую длину ворот (обязательно!), включая ее консольную часть откатных ворот, вычесть из этого размера примерно 100 мм, отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Следовательно, это и  будет касательной линией внешнего края второй роликовой опоры.

Шаг 4. Сборка ворот

   Заранее подготовленные роликовые тележки  монтируем внутрь несущего профиля. Затем, смещаются к центру ворот. Устанавливаются раздвижные ворота вертикально, причем  роликовыми опорами на закладной элемент. После этого, необходимо установить  поочередно первую и вторую опоры   так, чтобы они  подошли вплотную к соответствующим касательным, а наши ворота нужно сделать так, чтобы они были параллельно и подходили вплотную к шнуровке.

   При помощи сварки прихватываются регулировочные площадки вашей второй роликовой опоры. Следовательно, необходимо  выкатить ворота в проем до конца.  Делается это, если потребуются окончательные регулировки горизонтального положения ворот. По окончании прихватываются регулировочные площадки первичной роликовой опоры.

Схема монтажа откатных ворот:

• снять полотно откатных ворот с роликовых опор
• снять роликовые опоры с регулировочных площадок
• сварка  по контуру регулировочных площадок, при привариваются они   к закладному элементу
• крепление роликовых опор на регулировочные площадки
• задвижка полотна откатных ворот на роликовые опоры
• установка ворот в закрытом положении
• установка уровня на плоскость несущего профиля.   При помощи гаечного ключа выставляем полотно откатных ворот в горизонтальное положение, при этом используем  регулировочные площадки (поднимаем или опускаем, друг относительно друга,  а также роликовые тележки на шпильках регулировочных площадок).

Примечание. Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.

Шаг 6. Регулировка положения роликовых опор внутри несущего профиля

   На регулировочных площадках ослабеваем крепления роликовых опор (только верхние гайки) и  производим откат ворот в диапазон, от крайнего положения (закрытого) до состояния крайнего открытого положения. Данная операция необходима для того, чтобы роликовые опоры  могли занять  правильную фиксацию внутри несущего профиля. Когда вы убедитесь, что ворота свободно перемещаются и катаются, затяните крепления роликовых опор. После этого необходимо убедиться, нет ли каких-либо  нежелательных конструкционных изменений в качестве покачивания ворот.  Но, если  вдруг, после полной  протяжки полотно откатных ворот стало двигаться значительно хуже, чем до этого было, то  обязательно ослабьте крепеж и устраните возможные перегибы  роликовых опор на крепеже тележки и конструкции.
Примечание. Особое внимание необходимо  обратить на существующую  плоскость, поперечную движению ворот.

Шаг 7. Установка концевого ролика и заглушки несущего профиля

   Вставляем концевой ролик внутри несущего профиля с той  стороны, где находится  передняя кромка полотна ворот. Затем, затягиваем крепежные болты, ставим  точку сварки между крышкой концевого ролика и несущим профилем. В данном случае сварка необходима для того, чтобы  при  последующем ручном методе использования откатных автоматических ворот  концевой ролик  являлся концевым упором. Но,  учитывая возможную инерцию полотна ворот,  ваше болтовое соединение не сможет  удержать концевой ролик на нужном месте.
Тыльную сторону откатных  ворот нужно установить на место и приварить заглушку несущего профиля.   Поставка заглушки осуществляется в комплекте с воротами.
Установка заглушки необходимо для того, чтобы в зимний период  в процессе открывания ворот, снег и лед не набивались внутри вашего несущего профиля. Но, если это произойдет, то в неподходящий  момент закрытия, укатанный роликами снег и лед,  приведет к заклиниванию ворот.

Шаг 8. Установка верхнего направляющего кронштейна

   На крепеже ролика кронштейна ослабеваем систему.  Затем, крепеж устанавливаем  над полотном откатных ворот таким образом, чтобы ролики  имели возможность обхвата  верхней кромки полотна, а  та сторона направляющего кронштейна с отверстиями для крепежа должна быть направлена в сторону опорного столба.
Следовательно, мы прижимаем наш кронштейн к опорному столбу и  закрепляем прочно.  При помощи  обычного уровня устанавливаем полотно ворот в  обычное вертикальное положение  и  фиксируем его роликами направляющего кронштейна.

Шаг 9. Обшивка полотна ворот

   Откатные (раздвижные) ворота можно обшить любым материалом. Например, если этим материалом будет профлист, то необходимо заказать материал, нарезанным в длину и по ширине. От передней кромки ворот начинаем производить монтаж  листов. При этом лист профнастила вкладываем внутрь  существующего периметра рамы и крепим  на обрешетку ворот саморезами по металлу или производим клепку. Клепка  является препочтительным вариантом установки листа. Закрепили  первый лист, затем устанавливаем второй лист внахлест на первый на одну волну вперед, также надежно крепим его, и  продолжаем укладку и монтаж листов последовательно до нужного заполнения системы полотна. Но, если  последний лист не укладывается в нужный периметр основания, то производят его подрезку в требуемый  размер.

Шаг 10. Монтаж верхнего и нижнего уловителей

   Нижний уловитель предназначается для частичного снятия нагрузки с роликовых опор в тот момент, когда откатные ворота находятся только в  закрытом состоянии.  Монтаж  уловителя осуществляется  при полностью нагруженных воротах(обязательно!). Определяем положения нижнего уловителя.  Закрываем  их,  подводим в нижней части  под концевой ролик до окончательного плотного касания системы.  При этом  опорная плоскость уловителей  не может быть выше основного положения концевого ролика.
Верхний уловитель откатных ворот  предназначается  для  прочного удержания полотна ворот от возможного  раскачивания при парусных(ветровых) нагрузках в закрытом положении.   При этом  монтаж верхнего уловителя осуществляется  на уровне защитных уголков, которые  установлены в  передней части кромки полотна ворот  так, чтобы они имели возможность  в закрытом положении  касаться уголками скоб верхнего уловителя.

Шаг 11. Монтаж автоматики.

   Для того чтобы электропривод имел возможность свободно  перемещать створку откатных ворот, к системе  крепится  специальная зубчатая рейка.  Данная  деталь является универсальной и подходит к  практически каждому электроприводу для ворот любого производителя.  При этом  рейка продается и изготавливается кусками по одному метру в комплекте с действующим крепежом системы.

Смотрите так же:

Откатные ворота своими руками: пошаговое руководство и схемы

Опубликовано: 02 февраля 2018

Откатные ворота своими руками: с чего следует начать, каким образом выбрать комплектующие, какому следовать порядку действий, на что в первую очередь следует обратить внимание? Эта статья пригодится всем тем, кого интересует вопрос, как выполнить откатные (сдвижные) ворота своими руками, а также содержит чертежные схемы и инструкцию по монтажным работам.

Откатные ворота – это очень востребованный и самый удобный тип ворот. Название обусловлено в соответствии с особенностями конструкции – они откатываются по сторонам и перемещаются вдоль забора. В последние десять лет откатные ворота стали невероятно популярны. Данной популярности способствовала разработка новой, улучшенной конструкции – ворота стали более демократичны в цене, избавились от верхней направляющей и больше не требуют обслуживания.

Эта статья описывает наиболее логичный и оптимальный порядок производства и установки ворот откатных своими руками, кроме того в ней присутствуют чертежные конструкции для сварщика.

Чтобы самостоятельно изготовить раму откатных ворот и выполнить ее монтаж, помимо одного желания необходимо иметь сварочный аппарат (инвертор), а также иметь навык сварочных работ.

Работы разделим на пять частей: замер, работы с фундаментом, изготовление рамы , установка конструкции и отделка полотна, установка привода и сопутствующих устройств.
Прежде чем приступать к работам необходимо четко понимать, как именно откатные ворота работают.

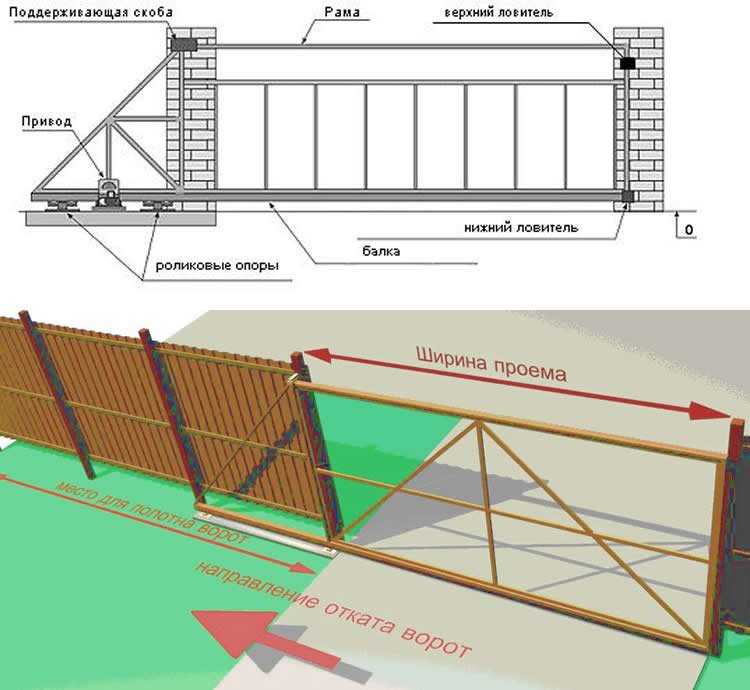

Рассмотрим схему откатных ворот, на которой нарисованы все основные узлы:

Полотно ворот изготовлено из профильных труб и по длине примерно в 1,5 шире, чем проем. Его можно условно разбить на две конструктивные части: основную, которая заслоняет собой проем и в последующем подлежит отделке (например профнастилом, деревом) и консольную, необходимость которой определена особенностями конструкции. К нижнему краю рамы полотна, прорезью вниз, приварена направляющая 3.

Этап первый. Замер и проектирование откатных (сдвижных) ворот своими руками

Для проектирования ворот нужны размеры:

1. ширина проема
2. предполагаемая высота установленной конструкции – от уровня готового дорожного покрытия
3. направление отката полотна и длина места для отката.

Полотно способно откатываться влево или вправо от проема. Направление движения определяется при взгляде со двора. Для отката необходимо свободное места вдоль забора = ширина х1,5. Как правило, высота ворот ниже забора примерно на 10-15 см. Столб проема, за который откатывается полотно ворот должен быть выше ворот минимум на 5 см.для установки кронштейна от боковых качений 7. Полотно ворот, отъезжая, “прячется” за забором. Общая высота ворот – это высота полотна с направляющей + высота зазора под воротами.

Высота просвета зависит от уровня закладки монтажной плиты(швеллера)и от высоты роликовых опор, которые применены в конструкции. Если монтажная плита установлена в один уровень с покрытием дороги, а сдвижные ворота собраны на системе РОЛТЭК Микро, РОЛТЭК ЭКО или ДАЧА то просвет составит от 8 до 10 сантиметров. Для зим средней полосы России такой зазор оптимален.

Если вы только проектируете будущий забор, ниже несколько советов, которые помогут сэкономить и упростить последующий монтаж.

При ширине проема до 5 метров Вы сможете значительно сэкономить на комплектующих, так как они делятся не только по возможной массе конструкции, но и по ширине возможного перекрываемого проема.

Калитка, встроенная в полотно, имеет много минусов: она уменьшает жесткость конструкции, не может быть оснащена электромеханическим замком, имеет высокий (около 20 см.) порог и травмоопасна. Если есть такая возможность – калитку разумнее делать отдельно стоящей. Это значительно безопаснее и удобней в использовании.

Для проема, ограниченного столбами из камня или кирпича нужно заранее предусмотреть в них закладные детали для установки верхней и нижней ловушек, и роликового кронштейна от ветровых нагрузок. Закладная – это пластина из металла с приваренной перпендикулярно арматурой. Арматура удерживает закладную деталь в бетоне.

Этап второй. Изготовление основания – фундамента

Существует несколько вариантов подготовки основания для откатных ворот своими руками.

1. Традиционный и наиболее затратный

В яму, параллельно забору, помещается монтажная плита. Она изготавливается из швеллера шириной 12-16 мм и длиной в половину ширины проема. Арматурная решетка будет удерживать швеллер в бетоне, она вяжется из арматуры диаметром 12-16 мм. В целях экономии можно заменить арматуру на ненужные обрезки металла (уголка, квадрата или проф. трубы)

Монтажная плита армировкой вниз помещается в яму. Условный «ноль» для конструкции ворот – это верхняя плоскость монтажной плиты. От ее положения зависит, какой будет минимальный зазор под полотном ворот Мы рекомендуем закладывать монтажную плиту в один уровень с дорожным покрытием – тогда Вы получите минимальный зазор 8 см. Монтажную плиту нужно заложить максимально близко к столбу забора.

Особое внимание нужно уделить параллельности продольной оси швеллера плиты и линии проема. Путь движения ворот будет проходить по центру швеллера. Швеллер должен быть заложен строго горизонтально.

2. Опорно-столбчатый фундамент

Опорно-столбчатый фундамент для ворот представляет собой два армированных столба из бетона, тело которых находится в грунте. Между собой столбы соединяются монтажной плитой, которая служит основанием для роликовых тележек. Садовым буром делаются две ямы глубиной 1,7 -2 м.

3. Фундамент на винтовых сваях

Практика установки ворот на винтовые сваи в России новая и отзывов длительного использования ворот, установленных так, не получено. Заказчики, которым были установлены ворота на сваях отзываются о них положительно.

Большим плюсом такого основания является низкая цена и возможность сделать работы за один день, но чтобы вкрутить сваю нужно или приложить серьезные усилия и сноровку, или использовать дорогостоящую технику.

Подготовка электропроводки для установки автоматики

Для ворот, открывать которые в дальнейшем будут автоматически, на этапе закладки фундамента нужно заложить электропроводку.

Закладку проводки в грунте и фундаменте нужно производить в стальных или ПНД трубах. Используемые трубы должны быть целыми по длине. Перед закладкой трубы нужно внутрь нее пропустить проволоку, чтобы потом легко протащить провода. Диаметр трубы внутри должен быть не менее 30 мм. Геометрия труб, швы и места изгибов не должны мешать свободному прохождению проводки. Глубина укладки труб зависит от грунта на месте проведения монтажных работ. Рекомендуемый тип кабеля для проводки – гибкий медный кабель ПВС.

Можно проложить кабель в ПНД трубы с внутренним диаметром 15 – 25 мм. В этом случае кабель в ПНД трубы следует заложить заранее. Чтобы избежать попадания воды, выходы электрических проводов нужно надежно загерметизировать. Можно использовать бронированный кабель.

Этап третий. Изготовление полотна ворот

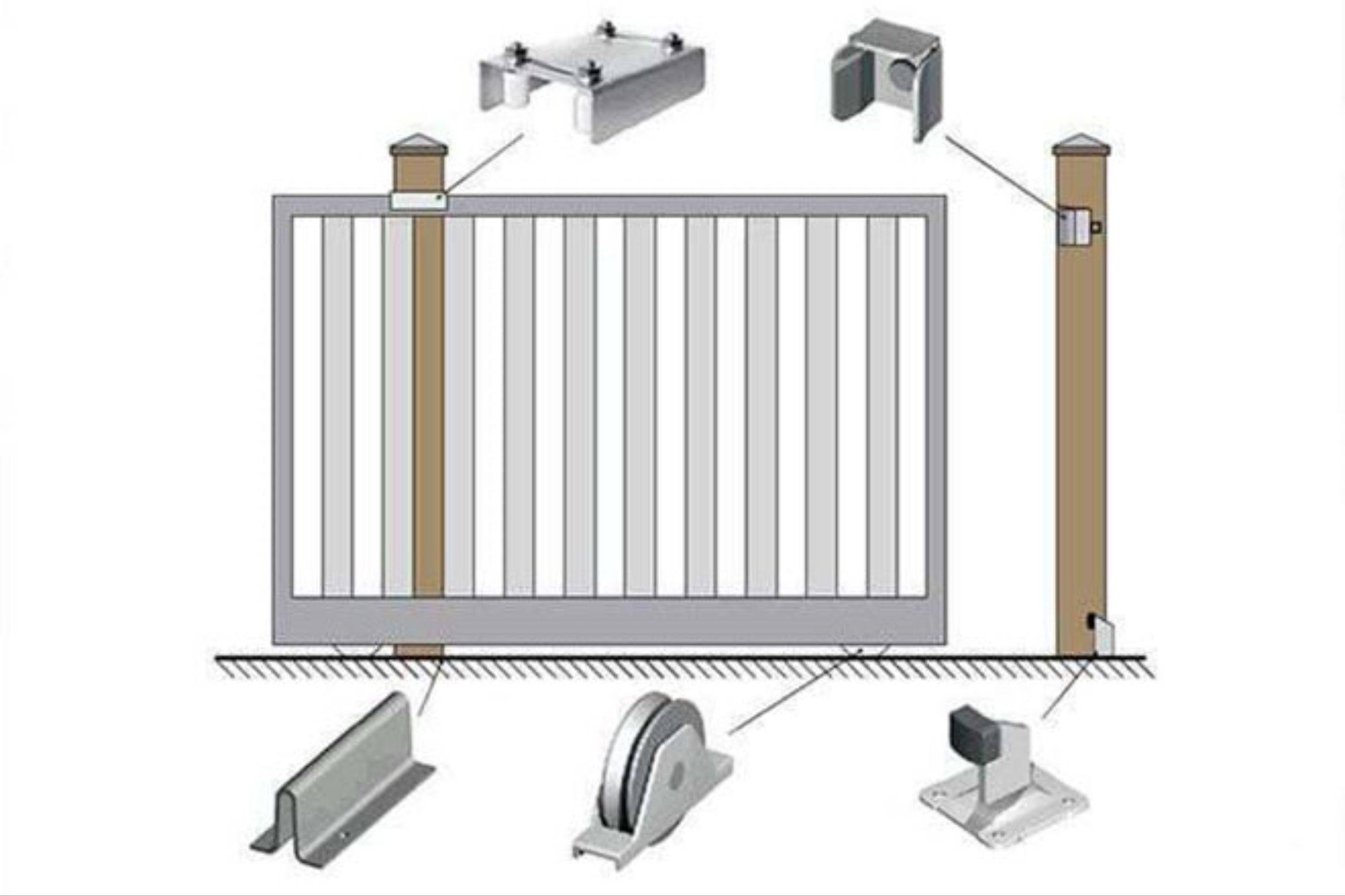

Чтобы изготовить ворота откатные своими руками, для конструкции помимо металлопроката и инструмента потребуется приобрести комплект фурнитуры. На схеме откатных ворот выше мы описали компоненты системы. Фурнитура для откатных ворот  различается по максимальной ширине проема и массе ворот, которую может нести балка и тележки.

К примеру, если ворота весят до 350 кг, а длина проёма составляет 4 метра, можно использовать комплектующие МИКРО 6, Дача 6. Как правило они предназначены для частного использования: коттеджа, дачного участка. Ограничение по массе подразумевает легкую отделку из профильного листа, сетки или штакетника.

Для конструкций до 500 кг и длиной проёма максимум 5 метров нужно использовать комплект ЭКО 7. Это могут быть легкие кованые ворота, конструкции с отделкой профнастилом или легкими породами дерева (сосна).

Если полотно весит около 800 кг, а проём широкий (до 7 метров) необходимо подобрать комплектующие, способные справиться с такой задачей, например, комплект ЕВРО от компании РОЛТЭК.

Самые мощные детали для комплектации – система МАКС – способна выдерживать полотно, вес которого до  двух тонн, при проеме до 12 метров.

Рекомендуем при покупке комплектующих для изготовления откатных ворот своими руками продумать их доставку, так как направляющая может быть длиной 5 и более метров. Ее можно перевезти самостоятельно, на багажнике легкового автомобиля, а можно нанять спец. транспорт, или заказать доставку у нас. Если вы хотите, чтобы комплектующие доставили в другой город – мы все организуем. Цена доставки по Росиии не высока, потому что груз везут сборно. Уточнить цену перевозки можно позвонив нам.

Можно разрезать направляющую балку на 2 части – тогда вопрос с доставкой значительно облегчится. Мы выполняем рез специальной фрезой и балка состыкуется идеально. На месте направляющую можно сварить без потери качества.

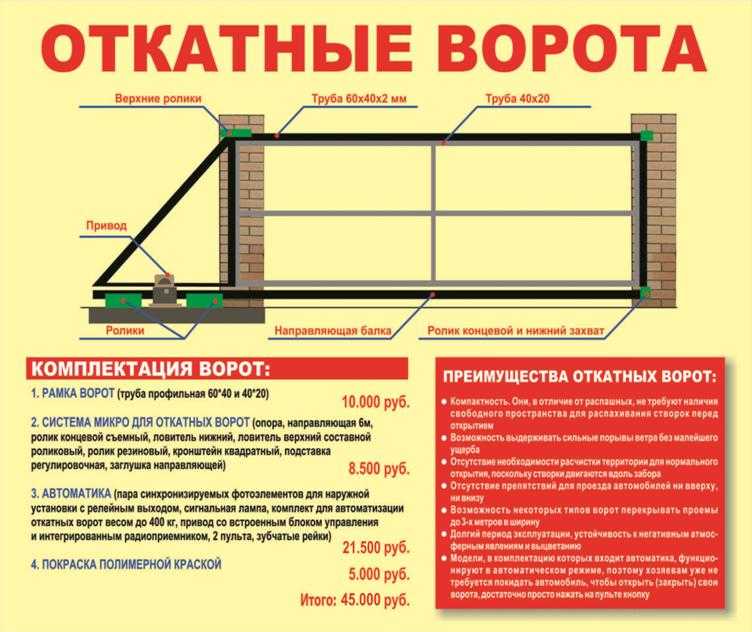

Для сборки рамы откатных ворот для проема 4*2 м. понадобится:

• труба профильная сечением 60*40 (можно также использовать трубу 60*30) – 3 трубы стандартной длины 6 м.
• труба профильная 40*20 или 20*20 для изготовления обрешетки (на нее крепится заполнение полотна ворот из профнастила, дерева и др.) – 5 труб стандартной длины 6 м.

Правильная конструкция створки – основа продолжительной работы ворот. Створка ворот должна быть жесткой,  при этом не перегруженной элементами. Рама представляет собой несущую ферму, содержать необходимые для этого диагональные и вертикальные силовые элементы.

Чаще всего раму делают по технологии цельносварных конструкций. В последующем она может быть отделана деревом, штакетником и пр.

Чертеж откатных ворот

Наша компания производит самонесущие откатные ворота с 1992 года. За это время в конструкции произошли значительные изменения. Ниже мы опишем наиболее оптимальную, по нашему мнению,  конструкцию рамы.

Чертеж рамы откатных самонесущих ворот на проем шириной  4 000 мм, высотой 2 000 мм на несущей системе РОЛТЭК МИКРО

Чертеж узлов А, В

Спецификация материалов:

ЗАГОТОВКА НА СТАНДАРТНУЮ РАМУ  4000х2000 на несущей системе  МИКРО/ЭКО

Для изготовления мы рекомендуем использовать профильную трубу сечением 60*40 для внешней рамы, 40*20 по внутреннему контуру и 20*20 для обрешетки. Предпочтительнее использовать тонкостенную трубу – это уменьшит массу ворот и поможет сэкономить на несущей системе, а в дальнейшем и на приводе.

Собирать раму надо на сварочном столе или на ровной поверхности, которая больше собираемой конструкции. Сварку труб и направляющей нужно производить прерывистым швом в шахматном порядке. Нельзя приваривать направляющую полностью с одной стороны, а потом, перевернув раму, с другой. Это приведет к ее изгибанию. Перед сварочными работами направляющую и трубу нужно загрунтовать, чтобы избежать подтеков ржавчины в результате непрокраса. Если геометрия полотна в результате сборки нарушена, надо произвести ее рихтовку.

Сварочные швы нужно зачистить шлифовальной машинкой.

 Этап четвертый.

Перед установкой откатных ворот убедитесь в том, что проем имеет размеры, соответствующие воротам, а места для отката достаточно и в нем отсутствуют препятствия.

Внимание! Ворота можно устанавливать только после полного застывания фундамента.

Последовательность действий по установке самонесущих сдвижных ворот:

 1. Разместить на монтажной плите (швеллер) регулировочные подставки. Расстояние L между центрами подставок следует делать примерно 35-40% от ширины проема.

Для комплектующих РОЛТЭК его можно высчитать по формуле скачать формулу.

Для сдвижных ворот на проем четыре метра при массе до 350 кг. (на системе РОЛТЭК МИКРО 6, ДАЧА 6) или при массе до 500 РОЛТЭК ЭКО 6 расчет расстояний приведен ниже

Примечание: впереди створки монтируется концевой ролик, его установка требует места. Если роликовую тележку разместить впритык к проему, то в положении “открыто” створка  не  освободит проем полностью.

Использование регулировочных подставок позволит исправить возможные ошибки при установке, не повредив роликовых кареток. Регулировку сдвижных ворот, установленных на подставки можно производить по горизонтали и по высоте . Если в процессе использования произойдут подвижки фундамента, ворота легко будет выровнять.

 Регулировочные подставки нужно прихватить сваркой. На них надеваются роликовые каретки, закатывается полотно ворот и делаются окончательные регулировки по высоте и траектории движения.

Далее:

• снимаем ворота с роликовых кареток
• откручиваем роликовые каретки с подставок
• по контуру обвариваем подставку, крепя ее к закладной, прикручиваем роликовые каретки на подставки
• закатываем полотно так, чтобы ворота были закрыты. При помощи уровня и гаечного ключа, регулируем окончательное положение ворот. Важно! Горизонтальные  регулировки нужно производить в закрытом состоянии. В результате произведенных  регулировок полотно должно передвигаться без усилий
• со стороны отката в передней части ворот установить концевой ролик и затянуть болты крепления

• на приемном столбе установить швеллер для крепления ловушек нижней и верхней. Швеллер (шириной 120 мм) приваривается к закладным. Вместо него можно использовать профильную трубу 60*40 мм или специальный усиленный кронштейн (комплектующие РОЛТЭК)

Внимание! Устанавливать ловушки нужно после того, как полотно полностью готово (нагружено). В противном случае потребуется корректировка их положения после отделки ворот.

• Приварить на швеллер верхнюю и нижнюю ловушку, определив их положение по приходу полотна ворот на месте. Нижнюю ловушку нужно отрегулировать так, чтобы закрываясь, створка наезжала на него концевым роликом и приподнималась на 10 мм.

• Приварить верхний ограничитель створки к столбу, за который откатывается полотно. Отрегулировать положение полотна и зазор между створкой ворот и роликами от боковых качений. Затянуть крепление роликов.

Заглушить направляющую створки ворот заглушкой.

Обшивка полотна такой конструкции может быть выполнена любым материалом толщиной до 20 мм. Рассмотрим вариант отделки профильным листом. Профнастил нужной длины можно заказать на заводе, чтобы он хорошо входил в раму, его длину нужно брать на 2 мм меньше, чем внутренний габарит рамки. Листы последовательно вкладываются в рамку и крепятся на саморезы по металлу или на клепки. Если последний лист не помещается, его подрезают по ширине.

Этап пятый. Установка электропривода и зубчатой рейки

После того, как сдвижные ворота полностью установлены, можно приступать к монтажу автоматики. Принцип действия любого электропривода для сдвижных ворот состоит в передаче усилия с шестерни на зубчатую рейку на полотне ворот. Рейка продается отрезками по 1 метру, количество рейки, необходимое для ворот рассчитывается исходя из ширины проема + 1 метр. Рейка бывает стальная – она крепится на сварку к раме – и нейлоновая со стальным сердечником – ее можно прикрепить на кровельные саморезы к уже готовым воротам.

Остались вопросы? Хотите купить комплектующие и сделать сдвижные ворота своими руками? Звоните или приезжайте к нам. Грамотно ответим на возникшие вопросы, поможем советом!

Автоматические раздвижные ворота своими руками стр.

Сделай сам – АВТОМАТИЧЕСКИЕ РАЗДВИЖНЫЕ ВОРОТА

Хотите установить свои собственные автоматические раздвижные ворота. Без проблем. Компания Automatic Solutions предлагает все необходимое для сборки и установки автоматических раздвижных ворот. Вам даже не нужно делать ворота, если вы выберете. У нас есть ряд готовых раздвижных ворот по таким низким ценам, что вы, вероятно, заплатите больше только за материал и компоненты. Мы также поставляем плоские ворота, нарезанные по размеру или изготовленные на заказ по вашему дизайну.

Примечание. Информация на этой странице предназначена только для ознакомления с типичной установкой. Размеры будут варьироваться в зависимости от типа ваших ворот и настройки ходовой части.

НА ЭТОЙ СТРАНИЦЕ
Планирование и подготовка
Монтаж двигателя и стойки
Ограничители ворот
Готов к включению и программированию.

Планирование и подготовка. Чем больше времени вы потратите на этом этапе, тем меньше ошибок и времени будет потрачено впустую на доработку, поэтому потратьте немного времени на то, чтобы правильно выполнить эту часть. Любые откатные ворота имеют всего несколько ключевых частей, требующих внимания – направляющая, ворота, направляющая опорная стойка или опора, приемная стойка или опора. Конечно, в разделе автоматизации есть много других соображений, но на данный момент давайте сосредоточим наше планирование на основах, поскольку они остаются неизменными независимо от того, автоматизированы ворота или нет.

Первое, что вам нужно, это две определяемые точки, чтобы определить открытие ваших ворот. У вас могут быть существующие столбы, кирпичные или бетонные опоры. Если нет, вам нужно будет разрешить установку столбов или опор, которые будут действовать как приемник при закрытии и направляющей опоре.

Если вы устанавливаете новые столбы, я бы предложил квадрат 75 мм в качестве хорошего размера, а при бетонировании в землю минимум 600 мм в бетоне с прикрепленными опорами. (См. раздел о пост-установке).

После того, как вы определили две точки, вы можете начать искать и записывать некоторую информацию – 1. Ширина проема между двумя нашими столбами или простенками. 2. Это даст вам ширину ваших ворот – обычно это ширина проема плюс 50 мм нахлест со стороны приемника плюс нахлест на стороне направляющих/роликов, обычно 100 мм для ворот с ручным управлением или 400 мм для автоматических ворот. 3. Когда у вас есть общая ширина ворот, вы можете проверить, достаточно ли места для полного открывания, не препятствуя открытию.

Ваш филиал Automatic Solutions поможет вам выбрать гусеницы, двигатели и т. д. и посоветует необходимые размеры. Вы также можете написать нам по электронной почте здесь для помощи и загрузить фотографии, если они у вас есть.

Теперь, когда вы решили, куда будут скользить ваши ворота, вы можете определить свой стиль трассы. В общем, есть два основных варианта гусеницы: «прикрученная» и «забетонированная», но справедливо сказать, что существует множество различных вариаций, особенно в стиле бетона. При выборе типа дорожки просто помните, что центр дорожки будет проходить на 100 мм от внутреннего края ваших столбов или опор при использовании ворот толщиной 50 мм. Когда ваши ворота толще этого, вам нужно будет отрегулировать центр направляющей в соответствии с вашими потребностями. Чтобы просмотреть стили дорожек, нажмите здесь.

Установка двигателя и стойки. Наиболее распространенный метод крепления двигателя — это крепление болтами к предварительно подготовленной бетонной подушке, хотя у большинства двигателей имеется опорная плита, которую можно заранее установить в бетон во время работы с гусеницей, что еще больше упрощает процедуру крепления болтами. Используйте длину стойки, чтобы расположить двигатель относительно ворот и принять во внимание положение концевого выключателя.

После того, как вы надежно закрепите двигатель, используйте ручной дублер, чтобы перевести ворота в ручной режим. Начните с одного конца и используйте винты TEK, чтобы закрепить первую часть рейки по центру шестерни. Рейка не должна сидеть прямо на шестерне, а должна иметь зазор в 1 мм между шестерней и рейкой. Сдвиньте ворота вперед и назад, чтобы убедиться, что первая длина выровнена. Теперь вы можете двигать ворота вперед, пока шестерня не окажется на расстоянии около 800 мм от конца первой длины рейки. Прикрепите следующий отрезок рейки к точке блокировки первого отрезка рейки и поместите другой конец рейки на шестерню. Теперь вы сможете закрепить этот отрезок стойки в двух точках и перейти к следующему и последующим отрезкам. Возможно, вам придется отрезать последнюю длину по размеру. Когда все длины установлены, проверьте работу стойки, прежде чем вставлять все крепления.

Ограничители ворот . Для всех автоматических ворот требуется стопор открытия и закрытия для обеспечения безопасности и программирования. Для раздвижных ворот это означает надежную остановку открывания, а приемник ворот обычно обеспечивает остановку закрывания. Установите хорошие механические упоры и избегайте обслуживания и разочарований.

Готов к включению и программированию . На этом этапе я предполагаю, что вы профессионально подключили питание, и все остальные соединения были завершены. Мое простое предложение здесь заключается в том, что вы оставляете большинство дополнений, таких как лучи фотоэлементов и клавиатуры, не подключенными, и устанавливаете все необходимые петли до тех пор, пока вы не закончите программирование и ваши ворота не будут работать без сбоев. Наличие подключенных наворотов только усложнит ситуацию, если что-то пойдет не так, как ожидалось. Имея базовые знания, поиск неисправностей становится намного проще.

Как построить раздвижные ворота из рабицы – магазин America’s Fence

Установка ворот из рабицы на заборе — это идеальный способ сделать вашу собственность более доступной, и это то, что вы можете сделать дома самостоятельно. Это практическое руководство из магазина America’s Fence Store научит вас основам установки ворот с проволочной сеткой.

Задача:   Изучив этот урок, вы сможете успешно измерять и устанавливать ворота из звеньев цепи.

Оборудование:  Набор торцевых головок, молоток, насадки, уровень и плоскогубцы.

Ключевые вопросы:

1. Как измерить ворота?
2. Как установить консольные ворота?
3. Как установить откатные ворота?
4. О каких наиболее распространенных препятствиях безопасности следует помнить при установке ворот?

Как измерить ворота?

Со всеми воротами убедитесь, что вы получили более одного измерения. Следуя горизонтальной плоскости, вам нужно будет измерить верхнюю и нижнюю часть ворот. Не позволяйте рулетке наклоняться или наклоняться от уровня во время измерения. Сохраняйте размеры с точностью до + 1/8 дюйма. Вы часто обнаружите, что эти размеры различны. Как правило, при строительстве ворот используется меньший размер. Четко сообщите эту информацию в своем исполнительном листе вскоре после установки сообщений.

Рулонные ворота:  измерьте внутреннюю часть стоек ворот и внутреннюю часть смежных стоек, которые будут поддерживать ворота в полностью открытом положении. Расстояние от внутренней до внутренней стороны линейной стойки не должно превышать 8 футов

Консольные ворота: измерьте расстояние от внутренней части защелки до первой стойки ворот или роликовой стойки. Это будет столб ворот, ближайший к проему. Затем измерьте снаружи наружу стойки ворот или роликовых ворот. См. иллюстрацию.

Как установить консольные ворота?

  Консольные ворота должны быть установлены на ровной поверхности, чтобы ворота могли катиться в обоих направлениях без дополнительного гравитационного притяжения из-за веса ворот. Можно внести небольшие корректировки, чтобы учесть небольшой уклон, однако слишком большой уклон и ворота могут оказаться опасными при скатывании вниз по склону. Чтобы установить консольные ворота:

1. Установите два нижних консольных ролика так, чтобы ролики были направлены внутрь ограждения, а ткань — снаружи. Катки должны находиться примерно в 1 дюйме от земли. Поместите кусок рельса поперек двух роликов. Поместите уровень на рельс и отрегулируйте ролики вверх или вниз, чтобы рельс был ровным. Кроме того, убедитесь, что ролики отрегулированы так, чтобы ворота не соскальзывали на уклон из-за уклона. Затяните ролики.
2. Установите два верхних консольных ролика, чтобы ролики зафиксировали ворота, когда они будут установлены на место. Затяните ролики вручную.
3. Установите ворота на два нижних ролика. Поднимите ворота. В вертикальном положении наденьте два ролика на ворота. Когда ворота касаются обоих нижних роликов (сбалансированных между роликами), затяните два верхних ролика, оставив зазор ½ дюйма между роликами и верхней частью рамы ворот (гусеница или труба 2,5 дюйма). Затяните ролики.
4. Прокатите ворота вперед и назад через проем. Если ворота застревают, возможно, вам придется поднять один из верхних роликов.
5. При необходимости отрегулируйте ролики так, чтобы ворота находились как можно ближе к земле, но не размещайте ролики ниже уровня земли или в земле. Зимой участки вокруг катков засыпаются снегом и замерзают.
6. Не копайте траншею, чтобы ворота полностью открылись. Опять же, зимой снег приморозит ворота на месте.
7. Полностью затяните все ролики после завершения окончательной регулировки.
8. Установите защелку в сборе. При установке привода ворот используйте большой V-образный приемник, который позволяет направлять ворота в приемник. При ручном управлении воротами используйте консольное запорное устройство, чтобы можно было установить висячий замок.

Как установить откатные ворота?

  Рулонные ворота отлично подходят для помещений, где недостаточно места для хранения консольных ворот и проемов с большим уклоном. Однако у вас должна быть ровная поверхность, чтобы ворота катились от наземных колес вдоль проема. Для установки откатных ворот:

1. Убедитесь, что вы установили стойки, которые будут поддерживать вашу гусеницу, на 8-футовых центрах и использовали как минимум 2 ½” стойки Sch 40.
2. В откатных воротах используются два колеса, установленных на задней вертикальной опоре ворот. Эти колеса движутся по гусенице, установленной вдоль внутренней стороны забора.
3. Установите универсальные кронштейны для направляющих на расстоянии одного фута от нижней части ограждения и одного фута от верхней части ограждения. Кронштейны устанавливаются так, чтобы U-образный болт находился ниже втулки гусеницы. Вам нужно будет установить достаточное количество кронштейнов, чтобы поддерживать столько 8-футовых гусениц, сколько требуется, чтобы привести ваши ворота к полному открытию, т. Е. 20-кратное открытие потребует трех длин гусеницы (24 фута).
4. Измерьте расстояние от кронштейна до кронштейна. Используя трубу 1 5/8” Sch 40, отрежьте гусеницу и установите ее между кронштейнами. Убедитесь, что ваша гусеница плотно прижата между кронштейнами, чтобы мы не создавали шов для зацепления колес. После завершения у вас должны быть верхняя и нижняя дорожки, которые постоянно находятся на одинаковом расстоянии от одного конца до другого. Это важно для предотвращения заедания гусеницы задними колесами гусеницы.
5. Установите задние опорные колеса на заднюю вертикальную опору ворот с. Колеса будут примерно в одном футе от верхней и нижней части ворот. Колеса будут установлены на внешней стороне ворот, чтобы они могли двигаться поверх дорожки. Затяните рукой.
6. Установите двойную колесную опору как можно дальше вперед на нижний горизонтальный элемент ворот.
7. Поместите ворота в проем так, чтобы оба задних колеса гусеницы находились над гусеницей, отрегулируйте задние колеса гусеницы так, чтобы оба колеса упирались в гусеницу. Убедитесь, что нижняя направляющая на колесах захватывает гусеницу, чтобы вы не могли поднять ворота с гусеницы, но направляющая не заедала во время движения по гусенице. Затяните колеса.
8. Прокатите ворота через проем. При необходимости отрегулируйте задние гусеничные колеса. Узел двойного колеса имеет болт регулировки оси, который позволяет вам контролировать направление ворот, когда они катятся через проем. При необходимости отрегулируйте.
9. С помощью двух концевых лент, которые надеваются на стойку защелки, установите смещенный замок и защелку так, чтобы, когда ворота полностью закроются, выступ на защелке зафиксировался, зафиксировав раму ворот и позволив вам запереть защелку.
10. Возможно, вам придется отрегулировать узел двойного колеса обратно на раме, чтобы ворота вошли в защелку.
11. Надежно закрепите все гайки и болтовые соединения, чтобы избежать смещения в будущем.

О каких наиболее распространенных препятствиях безопасности следует помнить при установке ворот?

Подъем. Ворота всегда тяжелые, большие и неуклюжие. Обязательно используйте хорошие методы подъема, большое количество рабочей силы или оборудования. Будучи неуклюжим, легко напрячь или вывернуть спину.

Опасность падения. Ворота оказались реальной опасностью падения. Часто мы прислоняем ворота к проему при установке петель, легкий ветерок или удар, и ворота падают на установщика внизу. Всегда используйте банджи-шнур, цепь, веревку, чтобы привязать ворота к забору. При установке консольных ворот используйте банджи-шнур. Это позволит вам перемещать ворота внутрь и в сторону от роликов, не снимая шнур.

Порезы. Ворота имеют подвижные части. При регулировке ролика легко защемить палец консольным роликом.

Моторизованные опасности. Моторизованные ворота обладают огромным потенциалом причинения вреда. Эти ворота привлекли внимание общественности из-за резкого роста травм с годами. Следовательно, существует код UL 325, который регулирует установку автоматических ворот. При установке этих ворот легко защемиться в ролике, между штакетником и столбом или в проеме. Подробнее об этом позже.

© 2018 The American Fence Company.
