Фундамент из труб ПВХ своими руками – как сделать

Опубликовано: 15.09.2017Рубрика: ФундаментАвтор: admin

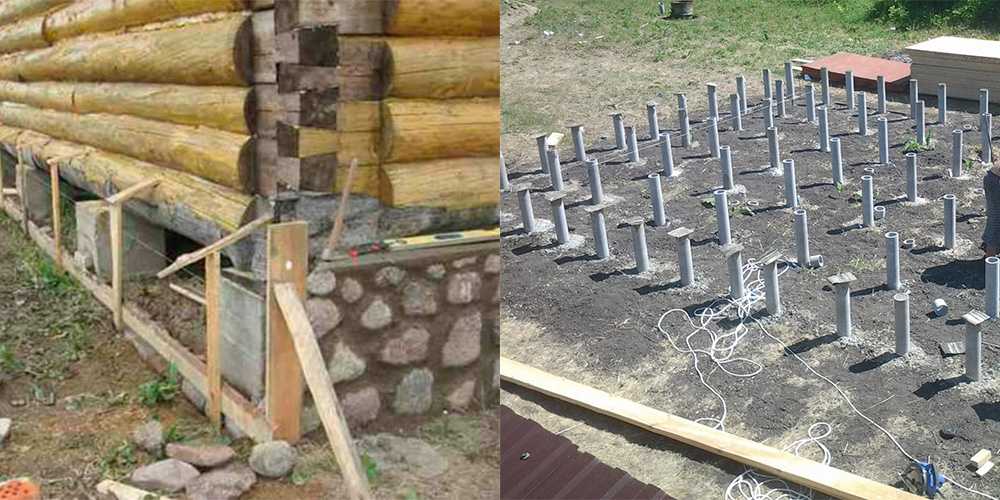

Сегодня для строительства дачи, современного загородного дома или сопутствующих построек используется множество видов разнообразных фундаментов. Они отличаются по конструктивному устройству, срокам монтажа и финансовым затратам. К наиболее доступной технологии по цене и сложности строительства относится фундамент из труб ПВХ, который возвести можно без привлечения дополнительной техники в самые сжатые сроки. Это один из самых экономичных и надежных типов основания, оптимально подходящих под любые несложные конструкции. Для его обустройства используют пластиковые трубы определенного объема и длины, которые устанавливаются в грунт на расчетную глубину.

Основные достоинства фундамента из пластиковых труб:

• Низкая себестоимость строительства в связи с небольшим объемом подготовительных, земляных и бетонных работ, минимизацией транспортных и погрузочно-разгрузочных услуг.
• Высокая скорость и простота монтажа.
• Оптимальная нагрузка на грунт в виду наилучшего распределения веса здания.
• Возможность обустройства на пучинистых почвах, участках, которые регулярно подвергаются затоплению, подмыванию грунтовых и паводковых вод.

Пластиковая труба в данном типе фундаментов выполняет роль надежной и долговечной несъемной опалубки, которая обеспечивает конструкции четкую геометрию по всем параметрам.

Содержание

1. Особенности
2. Подготовительные работы
3. Советы

Особенности

В обязательном порядке столбы закладывают под каждый угол строения, в местах пересечения и примыкания основных конструкций. Обычно шаг заглублений составляет 1,5-2 м. Кроме столбов из ПВХ для увеличения жесткости конструкции устанавливается ростверк – прочная, сплошная обвязка, цель которой, — соединить в единое целое все опоры, чтобы передать или перераспределить общий вес дома на эти конструктивные элементы.

Для обустройства ростверка могут использоваться следующие материалы:

• монолитный железобетон;
• деревянный брус;
• металлические балки;
• заводские железобетонные перемычки.

В случае подвижек грунтов ростверк будет выполнять совместную работу вместе с опорными монолитными столбами.

Подготовительные работы

На стадии подготовки, перед тем как строить фундамент из труб ПВХ своими руками, определяют глубину его залегания, которая зависит от особенностей местности, толщины промерзания грунта в зимний период, фактического расположения грунтовых вод и других важных факторов. В зависимости от суммы всех параметров столбчатые основания бывают:

• Незаглубленные глубиной до 0,5 м.
• Малозаглубленные, которые обычно обустраиваются на половинную глубину промерзания почвы, то есть свыше 0, 5 м и до 1 м.
• Глубокие, обустраиваемые на плохих грунтах, возле водоемов и болот. В зависимости от показателей региона такие фундаменты могут возводиться свыше 1,5 м в глубину.

На этапе подготовки очищают и выравнивают участок, проводят на нем трассировку с помощью профессионального теодолита или уровня. Далее размечают месторасположение будущего дома, отбивают высоты и определяют четкое размещение столбов.

Желательно заранее подготовить бетономешалку, купить или взять в аренду мощностью не менее 800 Вт. К строительной площадке необходимо подвести электричество и организовать временную площадку для хранения строительных материалов. Заранее покупается цемент, песок, стальная арматура, специальные присадки и пластификаторы.

Советы

На основании ранее выполненной разметки бурят шурфы с помощью специального оборудования.

Следует помнить, что террасы, веранды и другие пристройки к дому должны обустраивать собственным фундаментом, который отделяют деформационным швом с целью избегания деформации строений в результате неравномерной усадки здания.

В шурфах организовывают дренажную подушку из слоев песка и щебня. Сверху на подоснову укладывают гидроизоляцию из рубероида или любого другого современного материала с аналогичными свойствами. В подготовленное отверстие опускают заранее отрезанную по необходимой длине трубу и заливают в нее бетон, в который добавлен щебень мелкой фракции.

Пока бетон окончательно не схватился и не застыл, в него вдавливают металлическую арматуру, сечение и длину которой подбирают исходя из конструктивных особенностей здания, расчетных нагрузок и параметров посадки фундамента. Для обеспечения качественного сцепления с ростверком или другими конструктивными элементами здания из каждой трубы оставляют в верхней части специальные выпуски стальных прутов. Ростверк монтируют и связывают с фундаментными элементами в соответствии с заранее подобранной конструкцией.

При соблюдении технологии строительства фундамента из труб ПВХ, приобретении качественных основных и расходных материалов, основание здания будет служить своим владельцам долгие годы, прочно и надежно.

Столбчатый фундамент своими руками: материалы, инструкция

В данной статье опишем процесс создания столбчатого фундамента из буронабивных свай с применением несъемной опалубки из рубероида.

План статьи:

Преимущества и недостатки столбчатых фундаментов из буронабивных свай
Проектирование столбчатого фундамента
Материалы для изготовления столбчатого фундамента
Инструменты для изготовления столбчатого фундамента

Поэтапная инструкция

Разметка участка
Бурение скважин
Делаем уширения внизу скважин
Создаем несъемную опалубку из рубероида
Создаем арматурные каркасы для наших свай с возможностью армирования пятки сваи
Поэтапная инструкция по работам формирования сваи в скважине с уширением
Подборка видео по столбчатому фундаменту

Достоинства и недостатки столбчатого фундамента

Преимущества

• Экономичный. Требует меньше материалов, а именно  бетона и арматуры, по сравнению с ленточным и плитным фундаментом.
• Не требует изготовления съемной опалубки. Используется несъемная опалубка, на изготовление которой тратится небольшое кол-во времени.
• Фундамент из буронабивных свай легко можно сделать самостоятельно без привлечения спецтехники и наемной силы.

Недостатки

• В отличие от ленточного нет возможности сделать погреб и цокольный этаж.
• Требуется более детальное проектирование в отличие от ленточного и плитного.

Средний срок службы столбчатого фундамента из буронабивных свай:  150 лет.

Проектирование столбчатого фундамента из буронабивных свай

1. Рассчитывается общий вес будущего дома.

2. Делаем экспертизу грунта (пробное бурение). Узнаем несущую способность грунта, уровень грунтовых вод (УГВ) и глубину промерзания грунта (ГПГ).

3. Рассчитываем количество столбов нашего фундамента и их расположение по периметру дома. Расчет будет зависеть от 2 факторов:

• Столбы должны нести полную нагрузку от дома. При расчете учитывается несущая способность грунта. Для того, чтобы увеличить площадь опираемой поверхности на грунт используется уширение внизу столба (среднее значение диаметра пятки 400-600 мм).
• Расстояние между столбами должно быть в пределах 1-3м (среднее значение 1,5-2м).

Калькулятор Столбы-Онлайн v.1.0  – проектирование столбчатого фундамента.

Материалы

Несъемная опалубка:

• Рубашка из рубероида  (самый экономичный вариант).
• Трубы ПВХ  (желательно оранжевые для внешней канализации).
• Асбесто-цементные трубы .
• Любые другие трубы, которые имеют подходящий диаметр, хорошею геометрия, достаточную прочность и жесткость (трубы дымохода и т.п.)

Рубероид	ПВХ трубы	А/Ц трубы	Трубы дымохода

Материалы для столба с уширением.

Несъемная опалубка: рубероид
1. Арматура. Д10-Д12. Для арматурного каркаса вязальная проволка.
2. Бетон М150-М400. Цемент+песок речной крупный + щебень 5-20фр (чем меньше фракция щебня тем лучше).
3. Несъемная опалубка: рубероид.
4. Мусорный мешок (плотный 120л). Для формирования пятки (уширение внизу столба).
5. Скотч. Для крепления мусорного мешка и для скрепления рубероида. Стретч-пленка для скрепления рубероида.

Рубероид	Бетон	Арматура	Мусорный мешок	Скотч

Инструменты

1. Бур. Можно использовать садовый, ТИСЭ либо самодельный. Вместо бура можно использовать автоматизированную технику либо аналог. Длина бура должна быть чуть больше глубины промерзания. Если ручка бура короткая, то необходим будет удлинитель, который можно либо купить вместе с буром либо сделать самостоятельно.

Бур ТИСЭ с удлинителем	Бур садовый с удлинителем

2. Для создания уширения внизу будем использовать бур ТИСЭ либо самодельный инструмент. Например, штыковая лопата с обрезанными краями. Штык 10см + если нужно удлинение ручки лопаты.

Уширение буром ТИСЭ	Уширение штыковой лопатой

3. Если бетон будем изготавливать самостоятельно, то нужен следующий инструмент:
1. Бетономешалка
2. Мастерок
3. Ведро
4. Лопата совковая

Бетономешалка	Мастерок	Строительное ведро	Совковая лопата

Инструкция по строительству буронабивного свайного фундамента с уширением

Разметка участка

1. Устанавливаем обноску для натягивания бечевки, по которой будем отмечать расположение столбов (свай). Вместо обноски можно просто использовать колышки либо арматуру, прочно закрепленную в почве. Предварительно перед размещением обноски у нас должен быть составлен проект по кол-ву и расположению столбов.

Натягиваем бечевку (шнур, толстую нить либо любой аналог) для разметки расположения будущих свай. Места пересечения бечевки будут являться центрами скважин. В нашем примере расстояние между центрами столбов сделаем 2м. При условии, что диаметр буронабивной сваи у нас 25 см, следовательно, расстояние между сваями получится 1,75м.

2. Намечаем центры будущих скважин. Для данной задачи будем использовать отвес, который будет опускать с мест пересечения бечевки.

3. Вбиваем колышек точно по отвесу. Вместо колышка можно использовать все что угодно, главное чтобы надежно держалось в земле и было заметно, чтобы случайно не сбить.

В итоге получаем размеченный участок под будущие столбы. Обноску убираем, чтобы она нам не мешала. Остаются только колышки.

Более подробную инструкцию по разметке фундамента можно прочитать в статье:  Разметка под фундамент. Правила построения прямоугольного фундамента . Для столбчатого фундамента:  Разметка под столбчатый фундамент с ростверком .

Бурение скважин

Бурим скважины под сваи. В данном примере диаметр ям будем делать 25 см. на глубину ниже глубины промерзания для данной местности. Предположим, глубина промерзания у нас 1,5м, следовательно, бурить будем на глубину порядка 1,7м.

Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором:  Расчет глубины промерзания грунта .  © www.gvozdem.ru

Для бурения можно использовать бур ТИСЭ  с диаметром 25см, садовый бур  диаметром 25см либо автоматизированную технику.

Еще важный момент. Пробурить можно сразу все скважины. Но в некоторых случаях целесообразно бурить по одной скважине и сразу заливать бетонную смесь (бетон). Это связано с погодными условиями в виде дождя либо высоким залеганием грунтовых вод. Вода будет подмывать грунт стенок скважины, в результате чего он будет осыпаться, а это нам совсем не нужно.

Делаем уширения  внизу скважин

Для чего это нужно.  По уширению в скважине будет сформирована пятка столба, которая будет выполнять 2 задачи: увеличение несущей способности столба и препятствие выдергиванию сваи касательными силами во время промерзания пучинистых грунтов.

План работ. Для данной задачи можно использовать бур ТИСЭ специально предназначенной для этой цели. Он позволит сделать уширение диаметром 40-60 см. Но стоит заметить, что в плотном грунте данным приспособлением очень сложно работать. Поэтому желательно все проверить при пробном бурении во время проектирования столбчатого фундамента.

Есть альтернативный и бюджетный способ сделать уширение с помощью модернизированной штыковой лопаты. Для этого необходимо обрезать края полотна лопаты, чтобы рабочая область была в пределах 10см. Ну и удлинить ручку лопаты, если это нужно. Для того чтобы поднять грунт от такого уширения можно воспользоваться каким-нибудь приспособлением, либо просто пробуриться глубже и весь грунт от нашего уширения сгрести в это углубление. Главное не забудьте потом утрамбовать наше «захоронение».

Создание несъемной опалубки из рубероида

1. В качестве опалубки для буронабивного фундамента в данном примере будем использовать  самый экономичный вариант, а именно рубероид.

Подготавливаем кусок рубероида нужной нам длины. В нашем примере нам нужен кусок длиной 2м (1,7 м под землей – 0,3м уширение без рубероида + 0,3м над землей + 0,3м запас для обрезки по уровню). Скручиваем рубероид нужного нам диаметра (25см) в виде трубы. Для данной задачи лучше использовать некий шаблон, на который будем накручивать рубероид. На примере у нас металлическая труба. Шаблон можно сделать самостоятельно, проявив смекалку. Вариантов много.

После того как рубероид накрутили (толщина в 2 слоя) необходимо зафиксировать полученную рубашку из рубероида от раскручивания. Здесь нам поможет широкий упаковочный скотч. Скрепим в 4 местах (можно и больше, главное чтобы надежно). Если у вас рубероид с пылевидной посыпкой, то скотч к нему не пристанет. Есть вариант обмотать гильзу из рубероида сначала стретч-пленкой а затем уже скотчем. Это также придаст большую жесткость вашей опалубке.

2. Крепим мусорный пакет к низу опалубки из рубероида. Для чего это нужно. Если у вас высокие грунтовые воды либо просто стоит вода от дождей, то лить бетон в воду не рекомендуется. Также пакет будет являться неким барьером между грунтовой средой и бетоном. По технологии ТИСЭ пакет не используется. Цементное молочко попадает напрямую в грунт образуя грунтобетон, что является дополнительным усилением для опоры (со слов Яковлева – автора технологии ТИСЭ).

Не стоит путать мусорный мешок для помойного ведра с мусорным пакетом 120л, в который на субботниках собирают мусор. Он большой и достаточно плотный. Вот его и будем использовать. Крепим его к низу нашей опалубки скотчем. Опалубка из рубероида у нас подвижная, поэтому постарайтесь использовать скотч, чтобы он действительно крепко зафиксировал пакет (усиленно обмотать скотчем край пакета к рубашке из рубероида). © www.gvozdem.ru

3. Ту часть пакета, которая у нас будет использоваться под уширение можно аккуратно  спрятать в трубу опалубки.
Важно! Продумайте размещение пакета, чтобы во время заполнения бетона не образовалось складок, которые могут сделать наше уширение не цельной конструкцией.

Создаем арматурные каркасы для наших свай

Для данной задачи будем использовать арматуру с диаметром 10мм. Арматурный каркас можно изготавливать в 2 вариантах: с армированием уширения столба и без армирования уширения. Насколько нужно армирование уширения столба вопрос спорный и может быть решен только в результате точных проектных расчетов с учетом всех технических характеристик материалов, нагрузок и с учетом всех возможных факторов. Поэтому в данной статье пойдем по сложному пути и рассмотрим более надежный вариант армирования пятки столба.

План работ. Заготавливаем 4 прутка длиной  где-то 2,4 м (1,65м в земле + 0,3м над землей + 0,3 для связи с ростверком + 0,1м для пятки столба). Для армирования уширения столба будем загибать концы арматуры, чтобы она имела вид буквы L. Длина загиба будет зависеть от диаметра пятки в том месте,  где будет происходить ее армирование (3-5 см от низа уширения). В нашем случае длина загиба  где-то около 10-13см. После того как прутки у нас готовы сшиваем их в арматурный каркас. Сварка здесь, разумеется, не подходит, поэтому связывать будем с помощью вязальной проволоки. При этом связь делаем не очень прочной, чтобы была возможность прокрутить арматуры по своей оси. Желательно сделать засечки на концах верха арматуры, чтобы был ориентир, на сколько крутить арматуру, чтобы она разместилась в нашем уширении под нужным углом.

Если вы решили делать арматурный каркас без армирования уширения, то в этом случае делаем все то же самое, что и выше, только связь арматур делаем жесткой (сваркой либо вязальной проволокой).

План работ по формированию столба с уширением

1. Опускаем нашу опалубку в скважину до конца.

2. Заливать столб бетоном будем в два приема.
Вначале заливаем смесь бетона для создания пятки буронабивной сваи. Много сразу заливать не стоит, так как и сложно поднимать опалубку будет и слишком большая нагрузка на пакет. Регулируйте заливку на свое усмотрение.
Для расчета состава бетона предлагаем воспользоваться нашим сервисом:  Калькулятор по расчету состава бетона .

3. Поднимаем наш стакан из рубероида вверх на высоту уширения. В результате залитый бетон заполняет пакет и формирует пятку нашего столба. Затем немного придавливаем опалубку вниз.

4. Вставляем арматурный каркас в опалубку и продавливаем его в раствор бетона до нужной нам глубины.

5. Разворачиваем прутки арматуры по оси для армирования пятки столба. Как это сделать и как армирование пятки будет выглядеть, смотрим на рисунках ниже.

6. Выводим столбы в один уровень. Когда бетон немного схватится и опалубка уже будет зафиксирована, размечаем с помощью лазерного уровня либо гидроуровня общий уровень всех буронабивных свай. В виде отметки на опалубке из рубероида можно использовать саморез либо гвоздь, воткнутый в опалубку на отмеченном уровне. Вот до этой отметки мы и будем заливать бетон в наши сваи.

7. Заливаем бетон до отметок уровня с обязательным уплотнением раствора с помощью вибрирования либо штыкования. Для штыкования можно использовать обычную арматуру Д10-Д12. Для того чтобы не повредить надземную часть опалубки во время заливки бетона можно соорудить некий съемный жесткий каркас. Для этой роли подойдет кусок металлической трубы, близкого к нашей опалубке диаметром. Можно соорудить просто опалубку из досок, которую будем переносить от одного столба к другому во время заливки.


После заливки бетон должен созреть. Чтобы не допускать его пересыхание в первые дни можно насыпать мокрых опилок на верх столба и закрыть пакетом.

Если вы собираетесь строить каркасный дом, то для связи столба с обвязкой из бруса используют анкера (шпилька с гайкой) залитые в бетон столба. Подробную инструкцию можно посмотреть в статье: Монтаж анкера для связи столба и обвязки из бруса .


8. Подрезаем нашу опалубку по отмеченному уровню.

Так будет выглядеть готовый столбчатый фундамент из буронабивных свай. © www.gvozdem.ru

Заключение

Как видим создание столбчатого фундамента своими руками посильно даже одному человеку. В этом одно из главных его  достоинств, для любителей делать все своими руками без привлечения наемной силы и спецтехники. Ну и нельзя забывать, что здесь существенная экономия материалов в отличие от ленточного фундамента и тем более монолитной плиты.

Похожие статьи:

• Монтаж анкера для связи столба и обвязки из бруса
• Столбчатый фундамент из пластиковых труб (ПВХ)
• Столбчатый фундамент из асбестоцементных труб
• Столбчатый фундамент из дерева
• Столбчатый фундамент из кирпича
• Подборка видео по столбчатому фундаменту

Источник: http://www. gvozdem.ru/stroim-dom/fundament-stolbchatyy-monolitnyy.php

Как сделать поделку своими руками из ПВХ трубы

Руководство по проекту

Сложность новичок

Время < 2 часов

Трубы из ПВХ могут стать отличным инструментом для вашего следующего проекта «сделай сам». Этот материал прочен, доступен по цене и может использоваться для различных проектов. Хотите построить стеллаж для обуви, книжную полку, винный стеллаж или подставку для тибола? Продолжайте читать, чтобы узнать, как проще всего создавать бесконечные поделки из ПВХ.

Во-первых, давайте начнем с основ. Что вы используете для сварки труб ПВХ? Мы рекомендуем одношаговый прозрачный самовсасывающий цемент Oatey Fusion. Этот одношаговый клей идеально подходит для сантехники в жилых домах и домашних условиях, а также для поделки из ПВХ. Fusion разработан, чтобы быть чистым, прозрачным и простым, чтобы вы могли достичь результатов профессионального качества. Одноступенчатый цемент Fusion также имеет слабый запах, содержит низкий уровень летучих органических соединений (ЛОС) и внесен в список Национального санитарного фонда (NSF) и UPC, что делает его безопасным и экологически чистым выбором для любых сантехнических или ремесленных проектов.

Что вам понадобится для этого проекта

1. Измерьте и отрежьте трубу из ПВХ

Перед сборкой измерьте и отрежьте трубу из ПВХ до нужной длины.

Совет: Убедитесь, что на обрезанных концах нет заусенцев. Тщательно очистите наружную часть трубы с помощью инструмента для снятия фасок или напильника и очистите внутреннюю часть трубы с помощью напильника или другого инструмента для удаления заусенцев. Это обеспечит прочное соединение.

2. Убедитесь, что все детали подходят друг к другу

Соберите трубы и фитинги вместе перед нанесением цемента, чтобы убедиться, что все подходит правильно.

3. Нанесите цемент

Нанесите цемент на внешнюю поверхность трубы и внутреннюю часть фитинга. Затем снова окуните мазку в цемент и снова нанесите на внешнюю поверхность трубы.

Дополнительные советы по сварке с использованием растворителя см. в разделе 5 распространенных ошибок при сварке с применением растворителя, которых можно избежать.

Совет: Oatey Fusion не требует грунтовки.

4. Вставьте трубу в фитинг

Вставьте трубу во втулку фитинга и удерживайте примерно 30 секунд, чтобы предотвратить выталкивание.

Совет: формула Oatey Fusion очень щадящая, что дает вам больше времени для идеального выравнивания трубы перед сплавлением.

5. Вытрите излишки клея

С помощью тряпки или бумажного полотенца удалите излишки цемента, которые могли быть выдавлены из шва после сборки.

Совет: Oatey Fusion имеет густую формулу, которая обеспечивает меньше капель и высыхает, чтобы избежать беспорядка.

Существует безграничное количество возможностей для простых самостоятельных проектов по сварке труб из ПВХ.
•    Подставка для ноутбука для работы из дома или просмотра фильмов
•    Вешалка для полотенец, способная противостоять недугам на открытом воздухе
•    Книжная полка для поддержания порядка
•    Стойка для игры в футбол на заднем дворе

Вы думаете, что Oatey Fusion слишком хорош, чтобы быть правдой? Послушайте мнение мастера-сантехника об Oatey Fusion и о других особенностях и преимуществах простого в использовании ПВХ-клея.

Сборка корзины для мусора из моноволокна: BoatUS Foundation

---

Строительство мусорного ведра для лески и контроль за ним — это один из лучших способов защитить свое любимое место рыбалки. Следуйте приведенным ниже инструкциям, чтобы узнать, как это сделать.

Необходимые материалы:

Первый шаг в создании собственного мусорного бака для лески — собрать все материалы, которые вам понадобятся для выполнения работы. Для выполнения этого проекта вам понадобится:

• 2 фута. отрезок 4-дюймовой или 6-дюймовой трубы из ПВХ
• 1 Колено из ПВХ
• 1 Переходник с внутренней резьбой из ПВХ
• 1 Резьбовая заглушка из ПВХ
• Электродрель
• Клей
• Наклейки и знаки

Вы сможете приобрести большинство из этих предметов в местном магазине скобяных изделий или сантехники. Тем не менее, вам, возможно, придется заказать отрезки 6-дюймовой трубы из ПВХ самостоятельно, так как в некоторых хозяйственных магазинах нет ПВХ такого диаметра.

Обязательно посетите наш магазин, чтобы приобрести наклейки и знаки, необходимые для комплектации мусорного бака для лески. Вы можете получить первые 5 наклеек бесплатно

---

Пошаговые инструкции по сборке мусорной корзины для лески

После того, как вы собрали все необходимые материалы, вы готовы приступить к работе. Вот как это сделать.

1. Прикрепите резьбовой переходник к 6-дюймовой трубе из ПВХ. Для этого используйте тонкий слой клея. Затем постучите трубой по земле или другой твердой поверхности, чтобы обеспечить плотное прилегание.
2. Установите колено на трубу с помощью клея, нанесенного на кисть. Еще раз постучите локтем по твердой поверхности, чтобы обеспечить плотное прилегание.
3. 3. Накрутите резьбовую крышку на переходник.
