Профиль под сайдинг на стены наружные: Установка профилей под сайдинг для наружной отделки фасадов

Как правильно обшить дом сайдингом

С течением времени фасад любого здания изнашивается, утрачивая свои эстетические и защитные свойства. На помощь в таких случаях приходит отделка фасада дома сайдингом.

Сайдинг из винила является одним из наиболее популярных материалов для того, чтобы качественно обшить дом. Это связано с тем, что он практичен, долговечен и не требует специального ухода. Все работы по его монтажу можно произвести даже без профессиональных знаний. Кроме того, неотъемлемым плюсом использования сайдинга является то, что он поможет придать опрятный внешний вид абсолютно любой постройке. Обшивка дома сайдингом проводится в несколько этапов. Каждый из них требует особого внимания и тщательного подхода.

1. Подготовка к работе

Крепление сайдинга, как и большинство других строительных работ, требует специальной подготовки. Перед тем, как приступить к обшивке, необходимо очистить поверхность дома от всех выступающих элементов. Подготовка фасада дома подразумевает снятие дверей и оконных решеток.

Если во время подготовки стен к обшивке были обнаружены разрушенные участки стен, рекомендуется провести их восстановление. Все отверстия в стенах заделываются с помощью цементного раствора. Также для устранения образовавшихся щелей используется монтажная пена. Поверхность стен, которая будет обшиваться сайдингом, очищается от пыли, загрязнений и прогнивших участков. Для того, чтобы избежать возникновения плесени, дома из дерева перед монтажом сайдинга в обязательном порядке обрабатываются специальными антисептическими растворами. Стены, выполненные из пенобетона, подлежат обработке с помощью грунтовки.

Кроме того, для осуществления качественного монтажа сайдинга необходимо подготовить прилежащую к дому территорию. Для этого нужно убрать деревья и кусты, которые растут вблизи стен дома и могут помешать во время выполнения работ. Также рекомендуется убрать все лишние предметы вокруг здания. При выполнении обшивки потребуется около 1,5 метров свободной территории вокруг дома. После подготовительных работ необходимо определиться с тем, какие материалы и оборудование потребуются во время монтажа сайдинга.

2. Какие материалы и инструментарий потребуются?

Для проведения работ по обшивке потребуется не так много инструментов как может показаться. Обычно они имеются в каждом доме, именно поэтому обшивка с помощью винилового сайдинга считается так проста. Для его монтажа потребуется следующее:

• молоток;
• стремянка, высоты которой должно быть достаточно для того, чтобы спокойно выполнять работы в самой высокой точке дома;
• болгарка, также подойдет и пила с мелкими зубчиками;
• отвертка;
• шуруповерт;
• рулетка. Наиболее оптимальным вариантом будет наличие лазерной рулетки, так как она позволит существенно облегчить монтаж.

Очень часто производители сайдинга при покупке материала предлагают полный набор комплектующих, которые потребуются для монтажа. В такие наборы входят панели и все необходимое для отделки дома даже со сложной конструкцией.

Для того, чтобы получить такой набор, нужно предоставить продавцу информацию о площади дома, количестве окон и других параметрах. Это позволит правильно подобрать материал, идеально подходящий именно для дома, который подлежит обшивке. Но при формировании заказа рекомендуется перепроверить соответствие материала предъявляемым к нему требованиям и учесть особенности постройки.

Для обшивки дома потребуются наружные и внутренние углы. Наружный угол играет важную роль в конструкции обшивки. Он выполняет декоративную функцию, закрывая торцы сайдинга. Также он необходим для того, чтобы сделать обшивку более долговечной. Высота наружного угла составляет 3 метра. При обшивке одноэтажного дома обычно этой длины хватает. Если дом в высоту превышает 3 метра, то выполняется расчет.

Внутренние углы предназначены для обшивки места стыка стены и крыши. Также при подборе материала нужно обратить внимание на оконную планку. Этот элемент необходимо приобретать с запасом, чтобы скрыть место стыка.

Помимо этого стоит помнить, что элементы для оформления окон не должны иметь стыков, которые будут заметны.

Во время выполнения работ по монтажу сайдинга рекомендуется использовать саморезы, выполненные из стали, покрытой цинком. В среднем их длина составляет 25 мм. Использование таких саморезов позволит сохранить зазор между сайдингом. Для того, чтобы избежать появления ржавых подтеков в будущем, нужно воспользоваться саморезами с резиновой головкой.

3. Как выполняется тепло- и гидроизоляция?

Перед монтажом сайдинга рекомендуется также произвести ряд действий, связанных с утеплением и гидроизоляцией внешних стен дома. Это очень практично, так как никакое внутреннее утепление не даст такого хорошего результата, как внешняя теплоизоляция. Утепление дома перед монтажом сайдинга позволит создать в нем комфортную температуру в любое время года. Также использование негорючего утеплителя обеспечит дополнительную защиту постройки от возгорания. Внешняя обшивка позволит защитить стены от негативного воздействия дождя или снега, лучей солнца и перепадов температурных значений.

Для утепления внешних стен дома чаще всего используется пенополиуретан. Применение именно такого материала позволяет добиться высокой степени защиты от ветра. Также слой из твердой пены придаст стенам герметичность. Пенополиуретан имеет множество преимуществ, которые помогут дому на протяжении многих лет оставаться теплым и надежно защищенным от непогоды. Кроме того, данный материал имеет малый вес, поэтому на фундамент не будет оказываться большая нагрузка. Также качественное утепление гарантирует отсутствие вероятности появления плесени.

Иногда для утепления постройки перед монтажом сайдинга используется минвата. Немалую роль играет и гидроизоляция стен дома, которую рекомендуется выполнять перед обшивкой сайдингом. Несмотря на то, что виниловый сайдинг является водонепроницаемым, он не гарантирует полную герметичность. Именно поэтому перед обшивкой после установки обрешетки крепится гидроизоляционная пленка, под которой находится утеплитель. Гидроизоляция позволяет надежно защитить фасад дома от появления влаги. Пленка позволяет стенам «дышать», поэтому не будет создаваться парникового эффекта.

Монтаж гидроизоляционной пленки осуществляется с помощью оцинкованных гвоздей. Для того, чтобы функционировала естественная вентиляция, необходимо оставить зазор между сайдингом и пленкой не менее 3 см. При укладывании пленки необходимо следить, чтобы она располагалась нужной стороной. В том случае, если перепутать стороны материала, нарушатся его качества, поэтому он перестанет выполнять свои главные функции.

4. Монтаж

Если работы, связанные с подготовкой стен постройки выполнены, то можно переходить к этапам установки сайдингового покрытия. Монтаж данного материала разделен на этапы, чтобы он осуществлялся постепенно и качественно. Каждый этап имеет свое значение. Установка сайдинговой конструкции требует особого внимания и ответственности. Именно от этого будет зависеть, насколько долговечно будет служить материал, а также насколько надежно постройка будет защищена от внешнего воздействия.

4.1 Сборка обрешетки

Самым первым этапом монтажа сайдинга является сборка специальной конструкции, к которой крепится профиль. Она называется обрешеткой. Рейки для создания обрешетки могут быть выполнены из металлического профиля. Также они часто изготавливаются из дерева. Элементы, выполненные из дерева, рекомендуется обработать специальным составом, который защитит от проникновения влаги. Для того, чтобы произвести правильную установку реек, необходимо разметить прямые линии. Для этого можно использовать рулетку и уровень. Сделать это нужно таким образом, чтобы по итогу получится замкнутый контур. Между рейками нужно соблюдать расстояние, равное 20-40 см.

Начинать монтаж обрешетки нужно с угловых стоек. После их установки натягивается нить, по которой выравниваются стальные стойки. Их крепление осуществляется с помощью подвесов, которые крепятся к стенам постройки дюбелями. Для того, чтобы добиться плотного прилегания стоек к стене, можно подкладывать небольшие деревянные палочки или пенопласт. После того, как обрешетка будет собрана, выполняется утепление стен. Также проводятся гидроизоляционные работы.

4.2 Особенности установки стартового профиля

Монтаж стартового профиля имеет большое значение, так как в зависимости от того, насколько правильно будет закреплена стартовая планка, будет определяться внешний вид всего дома. Если произойдет перекос первой планки, то все остальные также будут перекошены. Для того, чтобы закрепить планку правильно, нужно руководствоваться некоторыми рекомендациями:

• находится определенная точка, которая является краем облицовки. Вверх от этой точки отмеряется 40 см. Именно это будет граничной линией крепления стартового профиля;
• по всему дому осуществляются такие же разметки;
• все точки, которые были отмечены, соединяются в одну линию;
• проверяется правильность проведенной линии. Для этого используется строительный уровень;
• если все линии проведены точно, можно переходить к креплению профиля. Осуществляется его монтаж с помощью гвоздей или саморезов.

При креплении профилей не рекомендуется прикладывать много усилий. Между профилем и рейками должно быть небольшое расстояние, так как материал может расширяться при повышенных температурах.

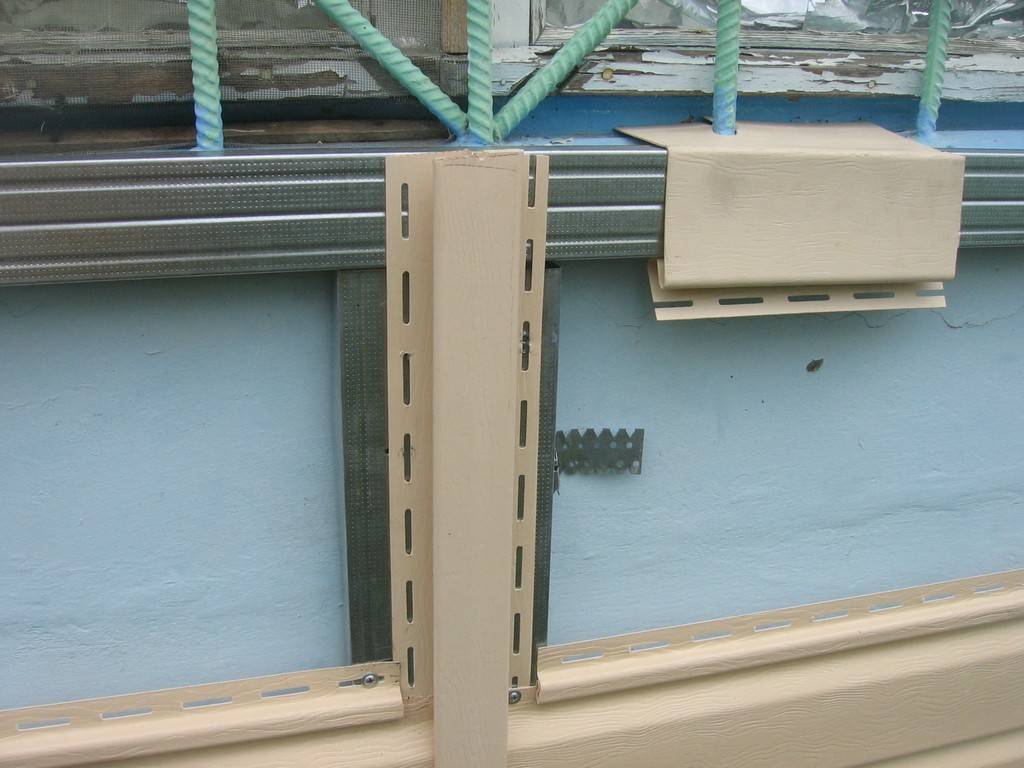

4.3 Особенности монтажа углов

Особенности крепления внешних углов профиля будет зависеть от высоты угла постройки. Если эта высота не превышает стандартную длину угла профиля, то работы осуществляются следующим образом:

• производится замер угла стены дома и к полученной длине прибавляется 3 мм;
• крепить внешний угол необходимо так, чтобы образовался зазор. Он должен составлять не менее 3 мм. При креплении нижней части угла его нужно расположить на 4-6 мм от стартового профиля;
• осуществляется крепление углового элемента с помощью саморезов или гвоздей;
• проверяется и устанавливается вертикаль сайдинга в двух плоскостях, примыкающих к углу. Далее осуществляется установка оставшихся элементов крепежа. Стоит учитывать, что расстояние между креплениями профиля может составлять до 40 см.

В том случае, если угол фасада больше, чем длина профиля, то необходимо состыковать несколько профилей. Для того, чтобы облегчить состыковку, нужно производить совмещение профилей на одной высоте со всех углов постройки. Также для качественной состыковки профиля необходимо обрезать пластины, которые формируют внешний угол. Причем обрезать нужно так, чтобы при перекрытии двух профилей их гвоздевые пластины отступали друг от друга минимум на 2 мм. Внутренние углы сайдинга крепятся точно таким же образом, как и внешние.

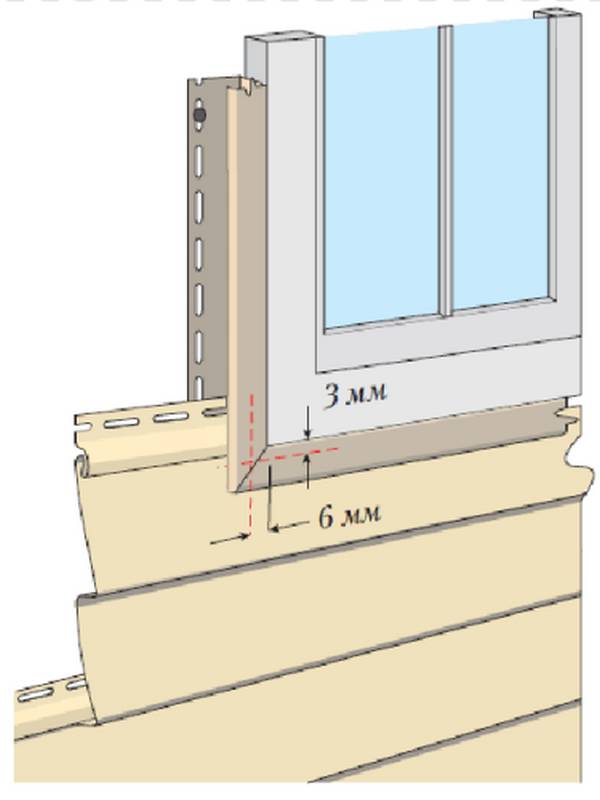

4.4 Как оформляются проемы?

Для отделки оконных и дверных проемов используются специальные обшивочные планки. Подбираются они в зависимости от особенностей проемов. Также для придания привлекательного вида постройке необходимо соблюдать технологию стыковки профилей. Крепление обшивочных планок осуществляется на обрешетку. Также важно предусмотреть наличие деревянных брусков на откосах и оконных рамах для того, чтобы закрепить последний профиль. После этого в его паз устанавливаются приоконные планки. Внешние части данных планок нужно прикрепить к обрешетке проема по всей площади окна.

Прямой угол позволяет гораздо легче производить соединение смежных планок. Для этого нужно на планках, которые прилегают к откосу в вертикальных местах, сделать небольшие вырезы. Соответственно, на горизонтальных планках делаются надрезы, которые будут загибаться внутрь. При обшивке проемов необходимо следить, чтобы не появлялось перекосов.

4.5.Особенности работы с основными панелями

После осуществления всех вышеперечисленных этапов можно переходить к монтажу основных панелей. Профиль в первом рядку крепится к стартовой планке, которая была установлена ранее. О закреплении панели свидетельствует своеобразный щелчок нижнего замка. После это профиль закрепляется сверху саморезами или гвоздями в области продолговатых отверстий, которые находятся по центру. Данные действия выполняются каждые 40 см. Каждая панель монтируется по одной технологии. При этом стоит учитывать, что нужно закреплять панели свободно. После того, как все основные панели были установлены, последний ряд заканчивают профилем, который называется финишным.

5. Рекомендации

Существуют некоторые нюансы, учет которых позволит избежать неприятностей и облегчит монтаж сайдинга. Среди них можно отметить следующие:

• не нужно закреплять профиль слишком туго. Это связано с тем, что данный материал способен реагировать на перепады температуры. Пренебрежение технологией крепления может привести к порче сайдинга. Он может лопнуть, поэтому нужно вкручивать саморезы только в предназначенное для этого отверстие;
• наличие зазора между профилем и направляющими позволит предотвратить выгибание сайдинга;
• производить обшивку дома с помощью сайдинга можно в любой сезон года. Нужно учитывать, что при очень низкой температуре профиль может треснуть во время разрезания.

Если самостоятельный монтаж панелей кажется вам сложным делом, мы предлагаем услуги профессиональных монтажников.

Примеры работ по металлосайдингу под бревно и брус

Эта красивая деревенская изба, правда в современной трактовке,находится в снтГорка рядом с д.Малышево Раменского района.
Перед началом работ, по просьбе закзчиков мы разработали 3D визуализацию дома.Всех все устроило и мы приступили к работе:
1)Сделали наружнее утепление стен негорючей теплоизоляцией Роквел в два слоя- 100мм.
2)На отделку стен дома применили металлосайдинг НордХаус БлокХаус цвет Золотой дуб.Угловые элементы сделали широкими-15см.Окна,фаски и отливы сделали из металла коричневого цвета, а карнизые свесы набрали белыми соффитами.
3)На отделку цоколя взяли фасадные панели Альтапрофиль Фагот Чеховский, а для вентиляции использовали вентрешетки коричневого цвета.
От себя хочется добавить- этот проект является одной из лучших наших работ, хоть в нем и нет сильных наворотов в дизайне, но нам удалось поймать золотую середину и этот дом очень радует глаз!

Этот большой особняк расположен в г. Бронницы.
Дом смотрится очень стильно благодаря комбинации деревянного бруса и темного кирпича, а также тон задает темно-коричневая крыша.
Но обо всем по порядку:
1)Произвели демонтаж старого винилового сайдинга.
2)Произвели демонтаж старого кровельного покрытия и монтаж металлочерепицы Grandline Кантри PE 0,5мм цвет 8017 (коричневый).Также переделали карнизные свесы под отделку.
3)Стены утеплили негорючим базальтовым утеплителем Роквел в два слоя- 100мм, а цоколь – пеноплексом-50мм.
4)На отделку стен использовали металлосайдинг НордХаус Евробрус Золотой дуб, а на декоративные колонны по углам дома и на входную группу, обрамление фронтонов и фундамент – применили фасадные панели Альтапрофиль Кирпич Жженый.Обрамление окон,фасок и всех отливов сделали из металла коричневого цвета.Потолки и карнизные свесы сделали белыми соффитами.

5)Водосточную систему установили коричневого цвета.
От себя хотелось бы добавить- дом большой и потребовал значительных денежных средств и усилий монтажников( делали месяц), но полученным результатом заказчики остались очень довольны.

Данное архитектурное сооружение находится в д.Салтыково в Раменском районе.Так как сама хозяйка дома является профессиональным ландшаштным дизайнером, то мы лишь подобрали качественные материалы к уже разработанному дизайн-проекту. Итак, материалы и работы в этом проекте:
1)На отделку фундамента используем фасадные панели Альтапрофиль Кирпич Жженый. Предварительно перед деревянной обрешеткой приварили к сваям металлическую обвязку.

2)На отделку стен используем комбинацию панелей Альтапрофиль Кирпич Жженый и металлоизделия завода Грандлайн Экобрус Античный Дуб (Вертикальное и горизонтальное расположение).
3)Водосточную систему установили Альтапрофиль коричневую.

Этот крепкий дом находится в д.Першино в Раменском районе.
В этом проекте в работах использовали следующие материалы:
1)На терассе установили алюминиевые раздвижные окна
2)Произвели утепление стен базальтовым утеплителем Роквел 5см
3)На облицовку стен и углов использовали металлический Блок-Хаус Норд Хаус цвет Золотой дуб, а для обрамления оконных проемов,фасок и отливов – изделия из белого металла. карнизные свесы отделали белыми соффитами.
4)Фундамент отделали цокольными панелями Альтапрофиль Гранит Альпийский.

В заключение – дом с панелями Блок-Хаус смотрится крепким русским теремом.

Дом расположен в снт Дор д.Панино Раменского района.
Этот проект является комбинированным- применили камень и брус.
Итак, по порядку:
1)Утеплили стены утеплителем Роквел 10см
2)На стены и наружные углы первого этажа применили фасадные панели с текстурой скальной породы Royal Stone цвет Торонто, а выше использовали металлосайдинг НордХаус Евробрус Темный дуб. Окна отделали коричневым металлом,а карнизные свесы кричневым соффитом.
3)Водосточную систему использовали Альтапрофиль коричневого цвета.

Дом находится в д.Ширяево Раменского района. В этом проекте применен комбинированный вариант отделки стен, с использованием двух видов сайдинга:
1 этаж: Фасадные панели Альта-Профиль, Кирпич белый.

2 этаж: Металлический БлокХаус НордХаус цвет Темный дуб.
Отделку оконных откосов выполнили из металла Темный дуб.
Для фундамента использовали фасадные панели Хольцпласт Кирпич Темно-корчневый.
Забыл добавить! Предварительно произвели утепление дома базальтовым утеплителем Роквел Скандик.
Результат получился!А уж какой – судить Вам…

Дом расположен в д.Ждановское Раменского района.
В пректе при работах использовали следующие материалы:
1)Утепление стен утеплителем Роквел 50мм.
2)На стены использовали металлосайдинг БлокХаус Нордхаус цвет Орех, а отделку выступающих колонн сделали фасадными панелями Хольцпласт Скол Коричневый.Наружные углы, окна и фаски сделанны из металла коричневого цвета.Карнизные свесы сделаны коричневыми соффитами.

Сайдинговые профили – Shakespeare Home Improvement Co.

Наружные стеновые покрытия доступны из различных материалов. Некоторые из этих материалов доступны в различных профилях сайдинга.

Выбор сайдинга не только влияет на внешний вид вашего дома, но и является первой линией защиты от непогоды. Наряду с крышей, сайдинг вашего дома обеспечивает защиту от солнца, дождя и других погодных явлений. Сайдинг также может служить изоляционным слоем, который поможет сохранить тепло зимой и прохладу летом.

Сайдинг доступен из нескольких различных материалов, некоторые из которых лучше подходят для определенных климатических условий, чем другие. Чтобы узнать больше о различных типах сайдинга, нажмите здесь.

Некоторые типы сайдинга — виниловый, деревянный, инженерный деревянный, фиброцементный и металлический — доступны в нескольких различных профилях, а также различных текстурах и цветах. Эти различные профили сайдинга создают уникальный внешний вид.

Вагонка Вагонка из винила

Вагонка (она же обшивка, традиционная внахлест или скос) — это профиль для обшивки, который восходит к колониальной Америке начала 1700-х годов. Поселенцы в густых лесных районах Восточного побережья поняли, что более эффективно распиливать грузовики на длинные тонкие доски, а не использовать все бревна для строительства домов и предприятий. Он также использовал намного меньше деревьев. Колонизаторы быстро поняли, что вагонка защищает от дождя и снега лучше, чем стены бревенчатых хижин.

В случае вагонки доски прибиваются горизонтально к внешней стороне здания. Нижняя часть доски перекрывает верхнюю часть доски, которая находится под ней. Более толстое дно доски помогает отводить воду.

В наши дни вагонка все еще доступна в виде деревянных досок. Он также доступен в виде досок или панелей из искусственного дерева, винила, фиброцемента и металла. Доски обычно имеют ширину 4 дюйма, но также могут быть шириной 3 дюйма и шириной до 7 дюймов.

Бисер

Фасадный сайдинг — это усовершенствованная, более изысканная версия вагонки. Поскольку все больше и больше первых колонизаторов начали строить каркасные конструкции, покрытые вагонкой, некоторые из этих колонистов решили, что им нужно больше разнообразия в стиле. Для переделки профиля обшивочного сайдинга начали вручную вырезать паз вдоль нижней части планок обшивки. Эта канавка, известная как бусинка, делала горизонтальные линии более отчетливыми и создавала более эффектную тень. Поскольку вырезать бортик было сложно и отнимало много времени, сайдинг из бисера стоил дороже, чем обычная вагонка.

Как и обшивка вагонкой, обшивка сайдингом по-прежнему доступна в виде деревянных досок. Он также доступен в виде досок или панелей из искусственного дерева, винила, фиброцемента и металла.

Dutch Lap

Dutch Lap, также известный как Cove, представляет собой еще одну модернизированную и причудливую версию вагонки, созданную первыми колонистами. Голландский нахлест создается путем скоса по верхнему краю горизонтальной доски. Скос добавляет глубину и создает отчетливую тень.

Подобно вагонке и сайдингу, голландский внахлест по-прежнему доступен в виде деревянных досок. Он также доступен в виде досок или панелей из искусственного дерева, винила, фиброцемента и металла.

Бревенчатый сайдинг Бревенчатый сайдинг

Бревенчатый сайдинг, напоминающий настоящее бревно, лучше всего подходит для коттеджей или домов в деревенском стиле. Задняя сторона плоская, а передняя изогнутая. Затем материал покрывают лаком, чтобы он напоминал настоящее дерево. В отличие от натурального дерева, изготовленный бревенчатый сайдинг не выцветает, не гниет и не расщепляется. Он также невосприимчив к плесени и насекомым. Это также не так дорого, как настоящие бревна.

Доска и обрешетка Доска и обрешетка

Этот тип профиля сайдинга восходит к средневековью. Широкие доски (обычно шириной от 10 до 12 дюймов) устанавливаются заподлицо друг с другом по внешней стороне конструкции. Тонкая доска или рейка (обычно шириной от 1 до 2 дюймов) прибивается гвоздями в месте соединения двух досок. Обрешетка закрывает щель между двумя досками и предотвращает проникновение ветра, дождя и снега в конструкцию. Дощатый и реечный сайдинг очень часто использовался в амбарах и получил прозвище «амбарный сайдинг».

Доска и обрешетка обычно укладываются вертикально, но могут укладываться и горизонтально.

Встряски Встряски на втором этаже

Ранние поселенцы — особенно вдоль восточного побережья и на северо-западе Тихого океана — изготавливали встряски для покрытия своих домов снаружи. Встряски представляли собой прямоугольные куски дерева, отколотые от бревна. Они редко были одинаковыми по размеру.

В наши дни коктейли все еще доступны из натурального дерева. Они также доступны в виде одиночных встрясок или панелей из искусственного дерева, винила или фиброцемента. Встряски могут иметь гладкую или шероховатую поверхность. Нижние края коктейлей могут быть расположены по прямой или в шахматном порядке для придания им более деревенского вида.

Черепица/Формы Рыбья чешуя

Черепица похожа на тряску. Раньше, когда встряску и черепицу изготавливали вручную, встряхивания отделяли от бревна, а черепицу распиливали. Сегодня нет большой разницы между тем, как они производятся. В то время как встряски всегда имеют квадратную или прямоугольную форму, черепица имеет более разнообразную форму видимых краев. Черепица может быть зубчатой, с рыбьей чешуей, шестигранником, восьмиугольником и т. д.

Как и черепица, черепица доступна в виде отдельных частей или панелей. Они также доступны из дерева, инженерной древесины, винила и фиброцемента.

Если вы планируете заменить сайдинг, позвоните нам в компанию Shakespeare Home Improvement Co., чтобы составить бесплатную смету.

Сайдинг сложного профиля в ArchiCAD

8 января 2014 г.

Сайдинг сложного профиля в ArchiCAD

Shoegnome на YouTube

Автор Джаред Бэнкс

ARCHICAD 17, философия BIM, сложный профиль, разное. Советы и рекомендации, Моделирование, Новые пользователи, Учебники, Видео

Если вы посмотрите на любое из изображений модели экстерьера, которыми я поделился за последние несколько лет, вы, возможно, заметили сайдинг. Это наиболее очевидно в проектах с сайдингом внахлест, но даже более модернистские коробки, над которыми я работал, покрыты какой-то полностью смоделированной внешней облицовкой. Вы когда-нибудь задумывались, как я это делаю? Я косвенно упомянул об использовании сложных профилей для создания своего сайдинга (и я поделился им со многими группами пользователей), но я никогда официально не обсуждал его ни здесь, на Shoegnome.com, ни в блоге Graphisoft North America. Что ж, исправим это.

Сложный профильный сайдинг в ArchiCAD

Чтобы донести мысль о строительстве здания в виде фанерного ящика с последующим добавлением отделки сверху, вот та же модель из видео, но с разбивкой только на корпус, только внешнюю отделку и потом полная модель.

Когда я впервые занимаюсь моделированием, я игнорирую внешнюю отделку. Вместо этого я сосредотачиваюсь на массировании, пространстве, структуре и открытых локациях. Вы заметите, что я также делаю отделку крыши отдельными элементами (даже если это просто битумная черепица).

Когда приходит время обшивать здание, очень весело наблюдать, как появляются фасады. Как и в большинстве проектов, если вы понимаете систему облицовки и отделки, внешний вид развивается и появляется ОЧЕНЬ быстро.

Готовая модель выглядит потрясающе, вероятно, примерно на 20% круче, чем если бы она была сделана другим способом. Кроме того, работа таким образом помогает мне понять различные аспекты здания. При добавлении облицовки после оболочки становится совершенно ясно, где переходы между скрытыми материалами и где могут возникнуть проблемы. Покрывая таким образом фанерно-бетонный короб штукатуркой или сайдингом, вы понимаете, что внешняя отделка не соединяется таким же образом со всем, что она покрывает.

Мне нравится, что этот процесс лучше имитирует то, как в конечном итоге будет собрано настоящее здание. Как и ребята, строящие его в полевых условиях, я сталкиваюсь с теми же областями, которые нуждаются в достройке или вызывают конфликты. Другими словами, этот процесс помогает BIM.

Что я забыл?

Для сайдинга, такого как штукатурка, я создаю короткий сложный профиль, а затем устанавливаю вертикальное растяжение, позволяющее размещаемым элементам (обычно стенам) растягиваться от минимально необходимой высоты до максимальной (помните, что со сложными профилями вы можете растягиваться больше, но не меньше). ). Детали сложного профиля немного специфичны для моего шаблона, но мы можем рассказать об этом подробнее в следующем видео, если это заинтересует людей.

Для немонолитного сайдинга, такого как сайдинг внахлест или другая отделка с повторяющимся рисунком, я делаю сложный профиль на всю высоту. Если есть какие-либо полосы обрезки, которые являются непрерывными, я часто также включаю их как часть основного сложного профиля.

Хотите больше сообщений в блоге о волшебстве сложных профилей в ArchiCAD?

• Методы создания сложных профилей и сложные профильные лестницы (ВИДЕО)
• Витраж.
