Химический анкер: инструкция по применению

Химический анкер представляет собой специально разработанный химический состав для заполнения монтажного отверстия перед установкой анкеров, шпилек, арматуры и т.д. Смесь позволяет проводить монтаж в экстремальных условиях, практически на всех типах базовых материалов, обеспечивает прочную фиксацию установленного крепежного элемента или арматуры, создает узлы крепления, способные выдержать динамические и сейсмические нагрузки.

Принцип работы химического анкера

В зависимости от конструкции химические анкеры делятся на капсульные изделия и картриджи. Первые представляют собой капсулу, заполненную химической смесью, ее помещают в монтажное отверстие перед установкой заостренной резьбовой шпильки. При помощи специального установочного инструмента (для большинства диаметров шпильки он идет в комплекте) и перфоратора с ударным режимом, шпилька разбивает и перемалывает стекло капсулы, смешивая его с химическим составом, который заполняет требуемый объем в отверстии.

После полного застывания смеси, на смонтированную точку крепления можно давать полную рабочую нагрузку.

Инъекционный химический анкер выполнен в виде двухкомпонентной системы. Данный вид химических анкеров помещен в пластиковый (у большей части производителей) баллон, который может быть выполнен либо в коаксиальном исполнении, когда отвердитель и основной действующий компонент находятся в общей тубе или же в форме “Шаттла”, если баллон состоит из двух туб: в одной из них находится отвердитель, в другой— основной компонент. Смешивание компонентов происходит при монтаже: они выпрессовываются с помощью специального пистолета и насадки. Преимуществом таких систем есть возможность многоразового использования, с их помощью можно заполнять несколько отверстий под анкеровку.

Крепежные изделия в совокупности с химическими смесями позволяют выполнять следующие виды работ:

  • установка конструкций со значительным весом и габаритами;
  • крепление бетонных слоев краевых балок из железобетона;
  • фиксация лестниц, ограждающих конструкций, поручней, оборудования;
  • монтаж  консолей, фасадов стальных, металлоконструкций;
  • установка инженерных систем и различных агрегатов;
  • проведение монтажа на слабонесущих строительных основаниях.

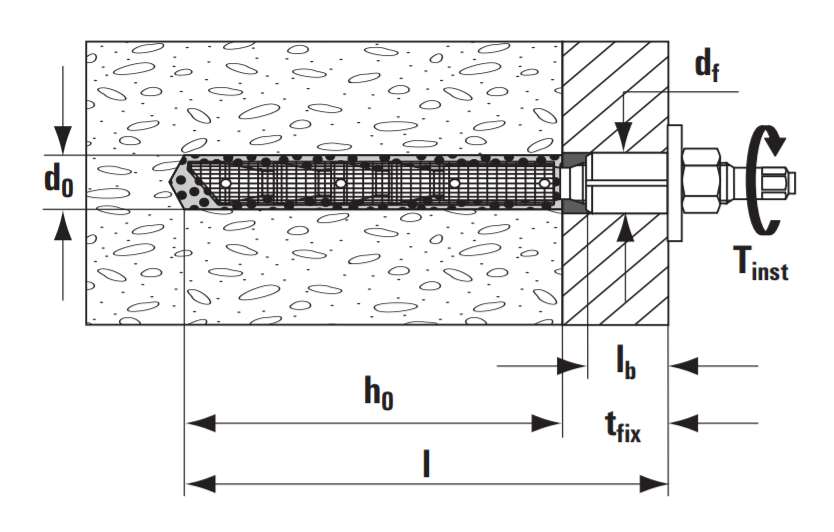

Монтаж химического анкера картриджного типа показан на рисунке 1.

Установка химического анкера выполняется по следующему алгоритму:

  1. Перед установкой стального крепежного элемента высверливают монтажное отверстие, оно должно полностью соответствовать размерам крепежа. Поэтому на бур устанавливают ограничитель глубины, или делают пометку на его стержне. Слишком глубокое монтажное отверстие приведет к перерасходу химической смеси. После высверливания отверстие под установку анкера очищают от остатков буровой муки. Для прочистки отверстий используют специальный продувочный инструмент и стальной(или пластиковый) ершик. Если глубина анкеровки более 180-200мм,то требуется использование компрессора со сжатым воздухом и удлинитель для ершика.
  2. В образованное отверстие выпрессовывают определенное количество инъекционного состава или помещают анкер-капсулу. Затем устанавливают резьбовую шпильку или другой крепежный элемент.
  3. Химический состав расширяется, надежно соединяется со стенками несущего основания и при застывании фиксирует металлический крепеж. После его затвердения образовывается надежный узел крепления, монолитный с несущим основанием (рисунок 2), на который можно устанавливать проектную нагрузку.

Благодаря тому, что химические анкеры работают за счет адгезии с базовым материалом, они имеют следующие преимущества, относительно механических анкеров:

  • возможность удерживать значительные нагрузки на большинстве типов несущих оснований;
  • проведение анкеровки с малыми краевыми и межосевыми расстояниями;
  • не создают излишнее напряжение в несущей поверхности и не приводят к ее растрескиванию;
  • возможность проведения анкеровки на участках, наполненных водой, при отрицательных температурах, в условиях действующих динамических и сейсмических нагрузок;
  • обеспечение полной герметизации соединений, способствующей их длительному использованию;
  • для производства изделий применяются качественные сертифицированные составы, не содержащие токсичных компонентов;
  • изделия устанавливаются достаточно быстро и имеют длительный срок эксплуатации, также производители выпускают продукцию с ускоренным временем затвердения;
  • возможность проведения анкеровки в ситуациях, когда металлические анкеры не обеспечивают надежные соединения.

Заводы-изготовители предлагают широкий ассортимент химической анкерной продукции, поэтому можно подобрать крепеж под конкретные условия проекта. С помощью химических крепежей выполняется анкеровка в отверстиях, заполненных водой, при высоких и низких температурах, в строительных материалах с низкой несущей способностью, также изделия позволяют усилить уже существующие конструкции.

Стоимость химического анкера

Цена химических анкеров зависит от их состава, обеспечивающего свойства продукции. Изделия, рассчитанные на определенные  экстремальные условия эксплуатации, имеют специальные добавки, поэтому их стоимость выше, чем у стандартных анкеров. Если говорить о брендовости, то значимого отличия в цене, между известными торговыми марками нет.

Подбирать анкерную продукцию необходимо в зависимости от материала, на который будет устанавливаться химический крепеж, способа анкеровки (предварительный или сквозной монтаж) и факторов, влияющих на затвердение смеси (внешней температуры, влажности и т.д.), а также дополнительных характеристик продукции. Например, производитель

химических анкеров компания Фишер, разработала серию изделий, не требующих очистки монтажного отверстия от остатков пыли и крошки. Такие составы значительно ускоряют монтаж и снижают стоимость строительных работ.

Если нужно приобрести анкерную продукцию для масштабного строительства, то сэкономить на стоимости крепежных изделий, можно, заказав их по оптовой цене. Дело в том, что при розничной продаже присутствует высокая наценка, которой нет в оптовой торговле и конечная цена на оптовую продукцию значительно ниже.

Расход химического анкера

Несущая способность химических анкеров во многом зависит от правильной их установки и эффективного заполнения клеевым составом отверстия под анкеровку. Производители подробно описывают расход химической смеси в инструкции по эксплуатации или на тубе изделия. Для эффективной установки клеевой состав должен занимать 2/3 от объема монтажного отверстия. При использовании сетчатой гильзы (пустотелые основания) необходимо прибавить 30%, так как гильза заполняется полностью.

Также требуемый расход инъекционной смеси, можно рассчитать при помощи онлайн-калькулятора, внеся исходные данные. Многие известные бренды имеют свой калькулятор для подбора анкерной продукции, такой способ расчета не занимает много времени и не требует технических знаний от исполнителя.

В ситуации с капсульными анкерами, производитель указывает диаметр и глубину, для которых подходит ампула, поэтому ее несложно подобрать под конкретное отверстие. Например, химический анкер Fischer UMV multicone UMV-P 12×100 рассчитан на диаметр отверстия 15 мм и глубину просверленного отверстия 115 мм.

Важно! Сетчатые гильзы для химических анкеров позволяют зафиксировать химический состав на необходимой глубине анкеровки в пустотелых и щелевых основаниях, обеспечивают правильную фиксацию металлического крепежного элемента в монтажном отвести. С их помощью можно добиться оптимального расхода инъекционного состава.

Наша компания «1001 КРЕПЕЖ» специализируется на продаже химических анкеров известных торговых брендов: Hilti (Хилти), Henkel (Хенкель), Fischer (Фишер), Sormat (Сормат), Mungo (Мунго), Akfix (Акфикс), Wurth (Вюрт) и т.д. Мы предлагает потребителям высококачественную крепежную продукцию по выгодной оптовой цене. Все изделия сертифицированы, соответствуют требуемым стандартам, обладают высокой несущей способностью.

Перед продажей строительной продукции, менеджеры нашей компании предоставляют клиентам бесплатную профессиональную консультацию. Помогают правильно выбрать химический состав крепежной продукции под конкретное несущее основание, предполагаемую нагрузку и условия эксплуатации, подберут несколько вариантов продукции. Посоветуют инструмент для быстрого монтажа, укомплектуют Ваш заказ, согласно выбранной спецификации и обеспечат его доставку в строго оговоренный срок.

Установка химических анкеров | Хим анкера применение | Инструкция как пользоваться

Химические анкеры – один из наиболее распространенных компонентов для обустройства сооружений после завершенного строительства. Стоит отметить, что для подготовки объекта к дальнейшей эксплуатации применяется широкое количество различных средств, материалов и монтажных компонентов. Однако химический анкер относится к классу наиболее востребованных крепежных элементов.

Ключевой особенностью такого изделия является

Перечень технических характеристик. Крепежный элемент отличается высокой прочностью, за счет которой наименование можно применять для создания надежного соединения различных габаритных конструкций. Поэтому такое крепежное средство отличается популярностью.

Стоит отметить, что применение химического анкера имеет разнообразную специфику. Крепежный элемент можно использовать не только для проведения монтажных работ, но и для решения ряда высокосложных задач в отделочных работах, ремонте и реконструкции старых сооружений.

Химический анкер: особенности, инструкция по применению, почему востребован

Широкая популярность анкеров обусловлена их функциональными возможностями и техническими характеристиками. В частности, монтажные элементы отличаются повышенной практичностью и надежностью. За счет чего их гораздо чаще применяют для организации как бытовых, так и промышленных строительных работ.

Надежность фиксации обеспечивается за счет специальной структуры и принципа действия анкера. Внешняя сторона сцепляется с внутренней поверхностью отверстия с большой силой трения. Последняя формирует значительную удерживающую способность. за счет этого крепежный элемент надежно соединяет даже габаритные конструкции.

Химический анкер наилучшим образом показывает себя при взаимодействии с плотными материалами. Поэтому очевидно, что их применяют как раз для работы с последними.

Химический анкер широко применяется для соединения следующих объектов:

– тяжелых и габаритных оконных, и дверных рам;

– элементов лестничных конструкций;
– подвесных потолков;
– светильников и люстр;
– строительных лесов для выполнения отделочных работ и мероприятий по возведению сооружений;
– ворот и калиток;
– компонентов инженерных коммуникаций, включая воздуховоды, кабельные трасы, водопроводы;
– балюстрады и консоли. хим анкера: применение, свойства

К отличительным чертам стоит отнести высокую прочность. Также компонент для создания высококачественных соединений отличается следующими техническими свойствами:

– высокой устойчивостью к механическим повреждениям, отрицательному воздействию окружающей среды;
– удобством эксплуатации;
– быстрым созданием крепежей высочайшего качества;
– устойчивостью к коррозийному воздействию изготовляется из сертифицированной стали высочайшего качества.

За счет гипоаллергенного состава использование химического анкера абсолютно безопасно для всех. Крепежный элемент не вызывает отрицательной реакции организма, не выделяет токсические вещества при обработке. Также изделие обеспечивает дополнительную шумо- и теплоизоляцию за счет максимально плотного прилегания.

Разновидности химических анкеров

Химические анкеры имеют более расширенную группу классификации, чем их «собратья». как показывает практика, наиболее часто задействуют следующие разновидности химических анкеров:

– крепежные элементы
– ампулы;

Стоит отметить, что такие изделия выпускаются индивидуально под диаметр шпура. При этом в каждой точке крепления устанавливается свой анкер. Такой тип последних используется, обычно, для обработки оснований, которые гарантируют точное сверление шпура.

Одной из отличительных особенностей стоит отметить отсутствие необходимости в контролировании заполнения – все пропорции уже соблюдены, а потому вещество максимально равномерно распределится. При наличии расстояния между шпуром и капсулой клеевая масса расширяется, и компенсирует место.

Апульсные анкеры имеют вид ампулы. последняя состоит из 2 капсул. Первая заполнена клеевой массой, а вторая – затвердителем.

Но у такого вида есть и недостаток. Его нельзя применять для ячеистого основания вертикально расположенной конструкции. это обусловлено тем, что масса будет стекать вниз, не успевая затвердевать.

– анкера
– картриджи;

Применение таких элементов более усложненное. Они имеют 2 кассеты с клеевым раствором и затвердителем.

Для работы с таким видом химического анкера необходимо применять специальный монтажный пистолет. Это необходимо для максимально равномерной подачи компонентов в направляющий носик-смеситель.

Стоит отметить, что некоторые крепежные элементы, которые используются для бетона требуют применение специальных химических веществ. Последние нужны для обработки арматуры, шпуров, шпилек и прутов.

Также кассетные или анкеры-картриджи имеют весомый недостаток – необходимость строгого контролирования заполнения шпура. В противном случае масса начнет стекаться под силой тяжести.

Монтаж химических анкеров

Использование таких крепежных элементов примечательно несложной спецификой установки. Непосредственно монтаж начинается с создания отверстия – необходимо использовать дрель. Затем отверстие полностью очищается от пыли, грязи для усиления адгезивных свойств.

После подготовительных мероприятий установка хим анкеров происходит следующим образом:

– в подготовленное отверстие помещается клей, шпилька и арматура. при использовании ампульсного анкера дополнительно вводится шпур, применяя дрель на средних оборотах;
– дожидается полимеризация;
– затем проверяется перпендикулярность крепежа и стены;
– если используется двухкомпонентный химический анкер, тогда необходимо применять смеситель. По направляющему носику распылается и одновременно перемешивается состав. что предлагает наша компания?

Интернет-магазин «Юниформ-Металл» имеет широчайший ассортимент различных изделий для создания высококачественных крепежных соединений. Мы предлагаем свыше 15 групп товаров для решения различной специфики задач по обустройству и дальнейшей подготовки к эксплуатации сооружений. Также у нас вы найдете материалы для осуществления любого фронта работ, включая строительство под ключ и подготовку старого объекта к реконструкционным мероприятиям.

Химический анкер и другие элементы нашего ассортимента отличаются гарантированным качеством и подтвержденными техническими характеристиками. Мы сотрудничаем исключительно с проверенными производителями, а потому предоставляем вам высококачественные наименования для строительства, ремонта, монтажа любых конструкций как промышленных, так и бытовых.

Постоянным и оптовым клиентам предлагаем индивидуальные условия сотрудничества с выгодными ценовыми программами. Корпоративным заказчикам предоставляем отдельные предложения с дисконтной системой.

Россия напала на Украину!

Россия напала на Украину!

Мы, украинцы, надеемся, что вы уже знаете об этом. Ради ваших детей и какой-либо надежды на свет в конце этого ада –  пожалуйста, дочитайте наше письмо .

Всем нам, украинцам, россиянам и всему миру правительство России врало последние два месяца. Нам говорили, что войска на границе “проходят учения”, что “Россия никого не собирается захватывать”, “их уже отводят”, а мирное население Украины “просто смотрит пропаганду”. Мы очень хотели верить вам.

Но в ночь на 24-ое февраля Россия напала на Украину, и все самые худшие предсказания  стали нашей реальностью .

Киев, ул. Кошица 7а. 25.02.2022

 Это не 1941, это сегодня. Это сейчас.
Больше 5 000 русских солдат убито в не своей и никому не нужной войне
Более 300 мирных украинских жителей погибли
Более 2 000 мирных людей ранено

Под Киевом горит нефтебаза – утро 27 февраля, 2022.

Нам искренне больно от ваших постов в соцсетях о том, что это “все сняли заранее” и “нарисовали”, но мы, к сожалению, вас понимаем.

Неделю назад никто из нас не поверил бы, что такое может произойти в 2022.

Метро Киева, Украина — с 25 февраля по сей день

Мы вряд ли найдем хоть одного человека на Земле, которому станет от нее лучше. Три тысячи ваших солдат, чьих-то детей, уже погибли за эти три дня. Мы не хотим этих смертей, но не можем не оборонять свою страну.

И мы все еще хотим верить, что вам так же жутко от этого безумия, которое остановило всю нашу жизнь.

Нам очень нужен ваш голос и смелость, потому что сейчас эту войну можете остановить только вы. Это страшно, но единственное, что будет иметь значение после – кто остался человеком.

ул. Лобановского 6а, Киев, Украина. 26.02.2022

Это дом в центре Киева, а не фото 11-го сентября. Еще неделю назад здесь была кофейня, отделение почты и курсы английского, и люди в этом доме жили свою обычную жизнь, как живете ее вы.

P.S. К сожалению, это не “фотошоп от Пентагона”, как вам говорят. И да, в этих квартирах находились люди.

“Это не война, а только спец. операция.”

Это война.

Война – это вооруженный конфликт, цель которого – навязать свою волю: свергнуть правительство, заставить никогда не вступить в НАТО, отобрать часть территории, и другие. Обо всем этом открыто заявляет Владимир Путин в каждом своем обращении.

“Россия хочет только защитить ЛНР и ДНР.”

Это не так.

Все это время идет обстрел городов во всех областях Украины, вторые сутки украинские военные борются за Киев.

На карте Украины вы легко увидите, что Львов, Ивано-Франковск или Луцк – это больше 1,000 км от ЛНР и ДНР. Это другой конец страны. 25 февраля, 2022 – места попадания ракет

25 февраля, 2022 – места попадания ракет “Мирных жителей это не коснется.”

Уже коснулось.

Касается каждого из нас, каждую секунду. С ночи четверга никто из украинцев не может спать, потому что вокруг сирены и взрывы. Тысячи семей должны были бросить свои родные города.
Снаряды попадают в наши жилые дома.

Больше 1,200 мирных людей ранены или погибли. Среди них много детей.
Под обстрелы уже попадали в детские садики и больницы.
Мы вынуждены ночевать на станциях метро, боясь обвалов наших домов.
Наши жены рожают здесь детей. Наши питомцы пугаются взрывов.

“У российских войск нет потерь.”

Ваши соотечественники гибнут тысячами.

Нет более мотивированной армии чем та, что сражается за свою землю.
Мы на своей земле, и мы даем жесткий отпор каждому, кто приходит к нам с оружием.

“В Украине – геноцид русскоязычного народа, а Россия его спасает.”

Большинство из тех, кто сейчас пишет вам это письмо, всю жизнь говорят на русском, живя в Украине.

Говорят в семье, с друзьями и на работе. Нас никогда и никак не притесняли.

Единственное, из-за чего мы хотим перестать говорить на русском сейчас – это то, что на русском лжецы в вашем правительстве приказали разрушить и захватить нашу любимую страну.

“Украина во власти нацистов и их нужно уничтожить.”

Сейчас у власти президент, за которого проголосовало три четверти населения Украины на свободных выборах в 2019 году. Как у любой власти, у нас есть оппозиция. Но мы не избавляемся от неугодных, убивая их или пришивая им уголовные дела.

У нас нет места диктатуре, и мы показали это всему миру в 2013 году. Мы не боимся говорить вслух, и нам точно не нужна ваша помощь в этом вопросе.

Украинские семьи потеряли больше 1,377,000 родных, борясь с нацизмом во время Второй мировой. Мы никогда не выберем нацизм, фашизм или национализм, как наш путь. И нам не верится, что вы сами можете всерьез так думать.

“Украинцы это заслужили.”

Мы у себя дома, на своей земле.

Украина никогда за всю историю не нападала на Россию и не хотела вам зла. Ваши войска напали на наши мирные города. Если вы действительно считаете, что для этого есть оправдание – нам жаль.

Мы не хотим ни минуты этой войны и ни одной бессмысленной смерти. Но мы не отдадим вам наш дом и не простим молчания, с которым вы смотрите на этот ночной кошмар.

Искренне ваш, Народ Украины

инструкция по применению, особенности, расход и виды

В наше время благодаря инновационным технологическим разработкам появляются постоянно новые материалы, способные облегчить и ускорить строительные работы, значительно повысить прочность и долговечность создаваемых конструкций. Одной из таких новинок является химический анкер, не так давно появившийся в свободной продаже.

Итак, химический анкер – что это такое, и как его применять? Подобный вопрос наверняка возникает у многих домашних мастеров, тех, кто впервые столкнулся с такой «диковинкой» или просто услышало ней. Материал относительно новый, и пока еще не завоевал широкой популярности, но, наверняка, в большей степени – только из-за недостаточности информации. Поэтому в данной публикации постараемся хоть в какой-то мере заполнить этот пробел, рассмотрим разновидности и характеристики химических анкеров, основные технологические приемы их использования.

Что такое химический анкер?

Химический анкер по своей сути представляет собой двухкомпонентную клеящую массу, изготовленную на основе синтетических смол. В технической литературе и в разговорном сленге строителей он имеет немало других наименований – «вклеивающий анкер», «инжекционная масса», «система, вклеивающая анкер», «жидкий дюбель или анкер», ну и «химический анкер».

Впервые этот тип крепежа был применен в горнодобывающей отрасли – для монтажа конструкций с крепление к рыхлым породам. Со временем – распространился на всю строительную отрасль.

В отличие от традиционных анкеров с распорными элементами, химические материалы способны обеспечить высокую надежность фиксации на неустойчивом, малопрочном или сложном по своей структуре материале.

Химические анкеры – это не просто обычная туба с клеем, а высокотехнологичная крепежная система. Обычно в дополнение к составам в продажу поставляются приборы для сверления шпуров, пистолеты-смесители, дозаторы массы, специальные скребки и ерши для очистки отверстий и другие необходимые инструменты и приспособления.

Составы химических анкеров подбирают под конкретную задачу, учитывая условия применения, в том числе, безусловно, специфику материала, из которого возведена основа.

Пропорции различных веществ, используемых в изготовлении химических анкеров, являются коммерческой тайной каждого из производителей. Единственное, что можно сказать с некоторой долей уверенности – это то, что в состав входят такие компоненты, как:

  • Синтетические смолы, производимые на основе полиуретана, акрила или полиэфира.
  • Кварцевый мелкофракционный песок.
  • Цементный состав – используется в качестве наполнителя и вяжущего компонента, обеспечивающего прочностные характеристики клеящего состава.
  • Отвердитель.

Принцип работы химического анкера заключается в креплении металлического стержня (шпильки) с помощью синтетического клеящего состава в бетонных (в том числе в пористых бетонах), кирпичных и многих других конструкциях. Химическая масса глубоко проникает в материал основания, заполняя его поры. Затем синтетические смолы отвердевают, образуя монолит, надежно удерживающий анкерную деталь в основании.


Технология фиксации с помощью химического анкера проста – клеящей массой (с помощью специального пистолета-дозатора или установкой особой капсулы) заполняется подготовленное отверстие. После этого в него вставляется металлический элемент (чаще всего – шпилька, но может быть и просто рифленый арматурный прут). Химический состав как бы обволакивает металл, заполняя даже узкие зазоры между витками резьбы.

Эти анкерные соединения по способности выдерживать выдергивающую нагрузку стоят значительно выше обычных анкеров или дюбелей. А при очень высоких нагрузках – вообще не имеют аналогов.

Необходимо отметить, что прочность соединений, осуществленных с помощью химических анкеров, настолько высока, что материал применяется даже при , козырьков зданий, мостов, причём – в подводной их части, и т.п.

Особенно актуально применение данного материала в тех случаях, когда традиционные анкерные крепления и дюбели не способны обеспечить надежное соединение крепежа и основания. Например, если металлические элементы необходимо закрепить в «слабом» основании – это может быть пустотный кирпич, ракушечник, известняк, песчаник, керамзитобетон, или ячеистый бетон. Поэтому в последнее время популярность этого материала неуклонно растет.

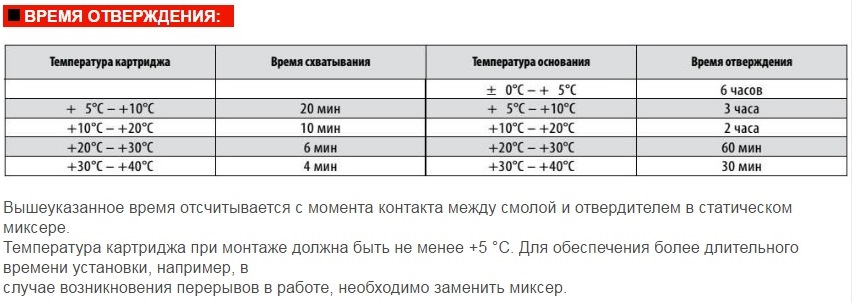

Различные клеящие составы имеют разный период схватывания и полного отвердевания. Он может варьироваться от нескольких часов до суток.

Разновидности химических анкеров

Как уже было сказано выше, химические анкеры обычно являются двухкомпонентными составами. Их составляющие смешиваются между собой непосредственно перед применением. Они производятся и поступают в продажу в трех видах: ампульный вариант, составы, упакованные в два картриджа, а также в один картридж, разделенный внутри на два отделения.

Материалы, упакованные в картриджи, имеют один принцип действия. Однако, для разных типов таких упаковок требуется и различный инструмент, предназначенный для дозированной полдачи состава в просверленные отверстия (шпуры).


  • Ампульные анкеры – выпускаются под определенный диаметр шпура. Для каждой точки крепления приобретается одна ампула. Этот тип анкеров, как правило, применяется для крепления в основании, которое может гарантировать высокую точность и чистоту при сверлении шпура.

Капсульный вариант удобнее в применении в том отношении, что нет необходимости контролировать уровень заполнения отверстия. Незначительная разница в диаметре шпура и капсулы хорошо компенсируется за счет расширения клеевой массы при ее отвердевании.

Ампула состоит из двух капсул – с клеевой массой и отвердителем, которые соединяются при вкручивании резьбового металлического элемента, например, шпильки. При этом смешивание отвердителя и основного вещества происходит более равномерно, нежели при использовании картриджей.

Однако, этот вариант химического анкера не подходит для применения на ячеистом основании вертикальной расположенной конструкции, так как масса будет стекать вниз, не успев отвердеть.

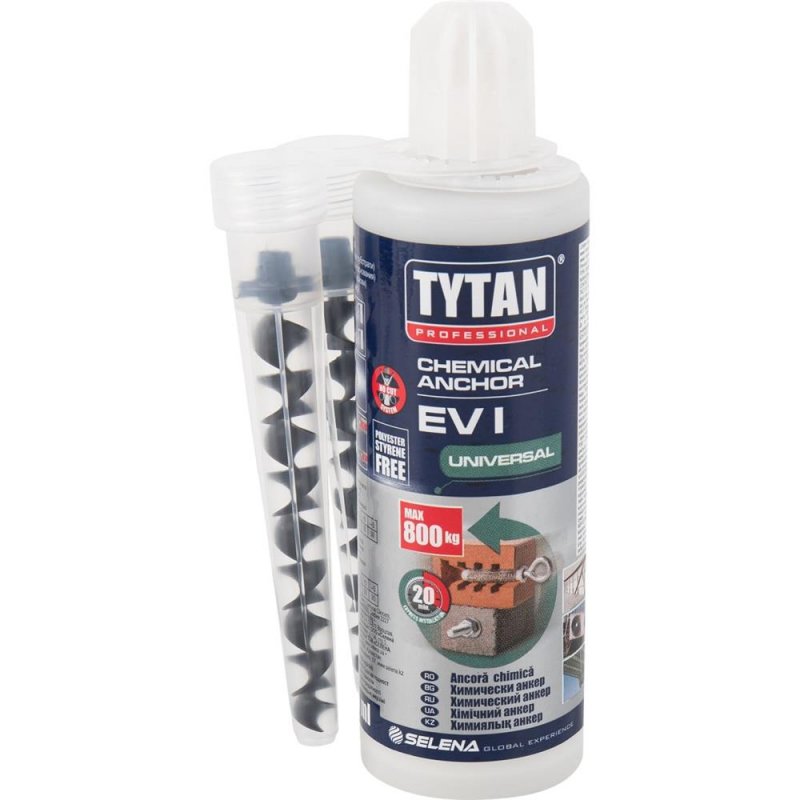

  • Два картриджа, имеющие разный объем и соединенные между собой на выходном отверстии, содержащие клеевой состав и отвердитель. Этот вариант химического анкера требует для работы специальный пистолет для одновременной порционной подачи компонентов в направляющий носик-смеситель. Кстати, хорошо видно, что внутри этого смесителя установлена специальная спираль, обеспечивающая максимально равномерное смешение компонентов еще до подачи их пробуренное отверстие.

  • Один картридж, но тоже состоящий из двух отделов, в которых также находится клеевая масса и отвердитель. Они соединяются между собой и свешиваются в аналогичном направляющем носике во время выдавливания. Но для работы можно использовать обычный строительный шприц-пистолет, что удобно именно для домашнего применения.

Последние две разновидности подразделяются на универсальные и предназначенные для вклейки металлических деталей в бетонные основания. Как первый, так и второй вариант называют инъекционными анкерами.

Особой популярностью пользуются универсальные варианты анкеров. Это можно объяснить тем, что нет необходимости предварительно рассчитывать количество капсул. Кроме этого, такие анкеры удобны для применения при заполнении конусовидных шпуров, расширяющихся в глубину основания.

Анкеры, предназначенные для вклеивания шпилек или арматурного прута в бетонное основание, имеют, как правило, густую консистенцию. Они включают в себя ингибиторы коррозии и раскислители, что особенно важно при монтаже арматурных деталей в бетон.


Некоторые анкеры, предназначенные для бетона, требуют специальных химических средств для обработки арматурных изделий и просверленных шпуров, а также наличия приспособлений для вдавливания шпилек или прутов в отверстия.

У химических анкеров, расфасованных в картриджи, существует общий недостаток – это немалая сложность контроля за заполнением шпура. Часто масса начинает стекать под влиянием силы тяжести, если основание пустотное или пористое.


Сократить расход материала и добиться равномерного его распределения во все стороны шпура вполне возможно, использовав сетчатые втулки. Эти элементы могут иметь разные размеры, и подбираются в каждом случае индивидуально.

О стоимости химических анкеров говорить сложно – цена различных изделий может отличаться буквально в десятки раз. Во многом это зависит от комплектации системы и, конечно же, от производителя.

Каждая из упомянутых разновидностей материала представлена в продаже весьма немалым количеством наименований, так как производятся химические анкеры многими компаниями. Поэтому необходимо учитывать, что и технологии применения могут значительно различаться между собой.

На что обратить внимание при выборе химического анкера?

Важной задачей является добиться гарантированного соответствия химического анкера его характеристикам и условиям его применения. Чтобы выбрать правильный материал, перед его приобретением необходимо внимательно изучить инструкцию, расположенную на упаковке ли прикладываемую к нему.


Производитель указывает в своих рекомендациях типы конструкций и материалы их изготовления, рекомендуемое расположение шпуров и их размеры, способы крепления, диапазон влажности и температуры, а также допустимые нагрузки для разных оснований. Кроме этого, необходимо обратить внимание на возможные ограничения по условиям эксплуатации, по скорости застывания состава – это особенно важно для химических анкеров атмосферного отвердевания.

Преимущества и недостатки химических анкеров.

Химические анкеры, как, собственно и все строительные материалы, имеют свои положительные и негативные особенности. О них необходимо иметь информацию, чтобы не столкнуться с неприятными моментами при применении крепежа и в ходе эксплуатации готовой конструкции.


К достоинствам этого специфического материала можно отнести следующее:

  • Герметичность закупорки отверстия после установки анкера.
  • Отсутствие растягивающего напряжения в бетонном основании.
  • Широкая сфера применения.
  • Простота монтажных работ, которые не требуют опыта и специальной подготовки.
  • Высокая прочность анкера при его отвердевании, существенно превышающая этот параметр у традиционных распорных элементов.
  • Способность выдерживать большие нагрузки и растягивающее напряжение, то есть высокая несущая способность.
  • Химический анкер является материалом, устойчивым к внешним атмосферным воздействиям, к коррозии процессам, инертен к химическим влияниям.
  • Существуют специальные анкерные составы с характеристиками, позволяющими их применение в условиях высокой влажности и на переувлажненных поверхностях, а также вообще для конструкций, создаваемых под водой.
  • Срок эксплуатации такого соединения сопоставим с долговечностью самого основания и обычно составляет не менее пятидесяти лет.
  • Производителями производятся клеящие составы, не содержащие токсичных веществ. Эти варианты выбираются для внутренних работ. Поэтому при выборе материала на этот фактор необходимо обратить особое внимание.
  • Коэффициент теплового расширения анкеров расположен в том же диапазоне, что и материалов основания. Благодаря этому качеству при эксплуатации конструкций не возникает ненужных внутренних напряжений при температурных перепадах.

Особое внимание необходимо уделить недостаткам химических анкеров, так как именно они доставляют большое количество неприятностей:

  • В отличие от традиционных анкерных элементов, химические составы требуют достаточно длительного срока до достижения полной готовности установленного крепежного элемента к восприятию нагрузки. Период готовности крепления зависит от температуры окружающей среды:

При температуре +20 градусов срок отвердевания составит 25÷40 минут;

При 5 градусах – 5,5÷6 часов;

Если температура более низкая, то отвердевание (полимеризация) составов практически не происходит.

  • Маленький срок хранения закрытой упаковки. Как правило, он составляет не более одного года.
  • Небольшой срок жизни состава после вскрытия картриджа. Поэтому, если упаковка вскрывается, она должна быть сразу использована.
  • Высокая стоимость материала, что отпугивает многих потенциальных потребителей.

Производители химических анкеров

На российском рынке свои изделия представляет немалое количество как отечественных, так и зарубежных производителей. На практике безупречно себя зарекомендовали материалы, произведенные известными европейскими компаниями.

В таблице, расположенной ниже, представлены ведущие производители и небольшой обзор их ассортиментного ряда. На самом деле разнообразие производимой ими продукции – намного шире.

Логотип компании Тип анкера Объем и особенности химического анкера
Производитель «Fischer» (Германия)
RM «Reaktionsanker» – ампула с клеевой массой, внутри которой находится отсек с отвердителем. Производитель изготавливает ампулы разных размеров – М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
FHP «Hammerpatrone» – ампула с клеем и отвердителем для установки металлических элементов в бетонное основание. Производятся в следующих размерах – 10 (13×90), 12 (15×110), 16 (18×125), 20 (24×180).
FIS V 360S «Injections-Mortel» Двойной картридж, для работы требуется специальный пистолет. Основной картридж объемом 360 мл и два смесителя.
FIS V S 150 C «Injections-Mortel» Один картридж стандартного размера. Для работы потребуется обычный строительный пистолет для стандартных картриджей. В комплект входит картридж объемом 150 мл, два смесителя и адаптер.
Производитель «Hilti» (Лихтенштейн)
HVU «Adhisive Capsule Anchor». Ампула с метаакриловой полиуретановой смолой, кварцевым песком и отвердителем. Капсулы имеют следующий объем: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280), М33 (37×300), М36 (40×330), М39 (42×360).
HIT-HY150 «Fast Curinq Injection System». Это два сдвоенных картриджа с акриловой смолой и отвердителем. Для работы требуется специальный пистолет. Объем картриджа 330 мл и два отвердителя, HIT-HY20 имеет один отвердитель.
HIT-HY50
HIT-HY20
Производитель «Mungo» (Швейцария)
MSP «Schlagpatrone». Ампулы со смолой и отвердителем. Объем капсул: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
MYA «Verbunanker». Ампулы с двумя компонентами. Объем: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
MIT-P Один картридж. Для работы применяется стандартный строительный пистолет. Объем картриджа 150 мл, два смесителя.
MIT-P Двойной картридж. Комплект: 235 мл и два смесителя.
MIT-SF Двойной картридж. Объем 380 мл и два смесителя.
MIT-EA Двойной картридж. Объем 825 мл и два смесителя.
Производитель «Sormat» (Финляндия)
KEM «Kemiallinen ankkuri» – ампулы с полиэфирной смолой и отвердителем, объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
KEMLA «Kemiallinen lyontiampulli»- ампулы с полиэстерной смолой и отвердителем, объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
ITH «Injektointitekniika». Картридж с инжекционной массой на основе полиэфирной смолы, объемом в 380 и 150 мл
Производитель «TOX» (Германия)
TVA «Verbund-Anker». Ампулы со смолой и отвердителем, имеющие объем М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
THP «Hammerpatrone». Ампулы со смолой и отвердителем, объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
TVM-K «Verbundmortel». Картридж с инжекционной массой, объемом в 380 и 150 мл.

В маркировке капсульных изделий указываются их размерные параметры. Например, М10 (12×90): буква «М» – метрическая резьба шпильки, «12» – диаметр шпильки в сечении, «12 и 90» – диаметр шпура и глубина посадки металлического крепежного элемента в основание.

Особо можно выделить химические капсульные анкеры «Hilti» – это модифицированный материал, адаптированный к температурному диапазону при проведении монтажа от -18 до +40 градусов. Производитель поставляет изделия для отверстий от 8 до 30 мм в диаметре, поэтому их можно использовать для установки в основание мощных арматурных прутов.

Можно ли изготовить химический анкер самостоятельно?

Готовые химические анкеры имеют довольно высокую стоимость, а также небольшой срок хранения после открытия картриджа. Поэтому у многих начинающих строительство мастеров возникает вопрос о самостоятельном изготовлении подобного состава.

Действительно, сделать аналог химического анкера – вполне возможно. Смесь изготавливается на основе эпоксидной смолы. Физико-технические характеристики этого компонента вполне способны обеспечить отличное сцепление материалов. Эпоксидная смола обладает повышенными адгезионными способностями с такими материалами основания, как бетон, кирпич, ракушечник и т.п., поэтому вполне может служить основой для создания состава собственного производства.

Изготовления самодельного химического анкера потребуется:


  • Эпоксидная смола – ЭД-20.
  • Отвердитель к ней – УП-583.
  • Цемент или гипс, можно добавить немного мелкофракционного песка, в качестве наполнителя.
  • Пластификатор ДБФ или ДЭГ-1.

Изготавливая такую смесь, следует придерживаться следующей инструкции:

  • В эпоксидную смолу необходимо добавить пластификатор, 5÷10% от общего объема смолы, а затем тщательно перемешать.
  • Далее, в массу засыпается и хорошо перемешивается наполнитель – гипс, цемент. Его количество также небольшое, и должно составлять 5÷10%.
  • Отвердитель запускается в смесь в последнюю очередь, он берется в пропорции 1:10 или 1:8 от общего объема.

После тщательного перемешивания, получится готовый к применению состав, который необходимо использовать сразу. Время его отвердевания составляет один-два часа, в зависимости от температуры окружающей среды. Поэтому самодельный анкер необходимо готовить порционно, чтобы успеть его выработать. Сохнет эпоксидный анкер долго – 12÷24 часа, но реакция смолы и отвердителя начинается сразу после смешивания компонентов. Увеличивает срок жизни состава пластификатор. Если в массу в качестве наполнителя добавляется гипс, то срок схватывания и застывания сокращается.

Самодельные эпоксидные имеют свои достоинства и недостатки

К преимуществам можно отнести следующие его качества:

  • Высокие прочностные характеристики отвердевшего состава.
  • Минимальная усадка при отвердевании.
  • Хорошие адгезионные способности.
  • Возможность применения при температуре от -10 до +35 градусов.

Недостатками этих состав можно считать:

  • Достаточно длительный срок отвердевания.
  • Возможность использования массы только для сухих и хорошо очищенных отверстий.
  • При эксплуатации конструкции возможно выделение из эпоксидного анкера небольшого количества фенола.

Подготовка отверстий и применение химических анкеров

Чтобы химический анкер «работал» должным образом, следует не только правильно пользоваться этими составами, но и тщательно готовить шпуры для монтируемых крепежных элементов.

Правила сверления и подготовки отверстий

Для обустройства шпуров под установку металлических деталей с помощью химических анкеров используется три способа. Два из них применяются для крепления несущих элементов и сложных узлов конструкции. Разница между методами бурения основания заключается в более точном сверлении отверстий, предназначенных под ответственный крепеж. Точность обустройства дает гарантию сокращения расхода химического анкера и равномерного распределения его по стенкам отверстия. Понятно, что диаметр отверстия должен превышать диаметр шпильки или арматуры. И при изучении инструкции от производителя необходимо обратить внимание на его рекомендации, так как они для разных составов могут отличаться.

К ответственным крепежам относят соединения частей несущих конструкций, например, фиксация каркасных стен к основанию из бетона. Или же монтаж консольных каркасов навесных систем, на которые предполагается значительная статическая или динамическая нагрузка.


Третий способ бурения предназначен для неответственного крепежа в несущих стенах строения, выведенных из материалов с маркой прочности М100 и меньше. Несущие способности таких материалов не дают возможности обустроить в них ответственный крепеж. Поэтому и химический анкер в созданных условиях может выдержать только статистическую нагрузку навесной системы определенного веса.

Бурение шпуров осуществляется , на который устанавливается сверло необходимого размера. В любом случае, независимо от типа материала, готовое отверстие требует качественной очистки от пыли. Процесс очистки лучше всего осуществлять воздухом, подаваемым под давлением. Необходимо тщательно освободить поры материала внутри отверстия, чтобы при растекании состава анкера он проник и в них.

Для продувки используются специальные насосы или баллоны с углекислотой. Если же этих приспособлений под рукой нет, то очистку в домашних условиях можно провести, применив резиновую грушу. При этом не ограничиваются только одной продувкой. Рекомендуется операции очистки, посменно – щеткой-ершиком и сжатым воздухом, произвести не менее трех – четырех раз.


  • Прямой кондуктор – это приспособление исключает биение бура и обеспечивает идеально перпендикулярное расположение отверстия к поверхности стены.

  • Качающийся кондуктор позволяет расширить внутреннее пространство шпура до конусообразной формы, сохранив диаметр отверстия на входе.

При обустройстве такого шпура часть нагрузки с анкера, удерживающего металлический элемент, переносится на материал основания (стены). То есть крепление получается более надежным, что особо актуально для стен из материалов с невысокой прочностью.


  • Удобны для сверления полые буры – они способствуют более легкой очистке отверстий от строительной пыли.

Тщательная очистка шпура – это необходимое условие при использовании химического анкера, так как от этого зависит адгезия между материалами. Пыль, оставшаяся в порах, будет серьезным препятствием качественному контакту клеевой массы с материалом основания.


Чтобы пыль с применением продувки была удалена качественно, сначала необходимо обработать шпур специальным металлическим ершом, который сможет освободить поры материала. После этого, ее легко будет удалить продуванием отверстия.


Если шпуры пробуриваются в материалах с закрытыми ячейками, то они подвергаются промывке. Для этой цели применяются специальные растворы ПАВ (поверхностно-активные вещества) на водной основе. При промывании ими отверстий образуется большое количество пены, которую, затем удаляют из отверстий с помощью сжатого воздуха.

Необходимо сразу же отметить, что практически для всех видов химических анкеров подготовленные отверстия пригодны для произведения крепления только сразу же после очистки.

Последовательность выполнения работ при вклеивании анкера

Как уже было сказано выше, проще всего работать с химическим анкером, изготовленным в капсульном исполнении. После установки ампулы в подготовленное отверстие необходимого диаметра, вкручивается шпилька. При проведении этой процедуры, смола равномерно перемешивается с отвердителем.

При введении же массы с помощью пистолета, необходимо учитывать некоторые тонкости:

  • Если монтаж металлических элементов планируется вести на основание, возведенное из пористого или пустотного материала, то для отверстий необходимо использовать сетчатую втулку. Этот элемент устанавливается в шпур до введения клея и способствует равномерному распределению состава по всем поверхностям.

  • При использовании двухкомпонентного химического анкера, необходимо использование смесителя. По этому направляющему носику составы подаются в установленной производителем пропорции, одновременно перемешиваясь между собой. Для каждого из химических составов используется специальный смеситель, идущий в комплекте с картриджем.

  • Для того чтобы отверстие было заполнено качественно, следует применить специальный пистолет-дозатор. Этот элемент позволяет выдавливать массу под давлением, за счет этого, из отверстия хорошо вытесняется воздух, в то время, как его место занимает клеевая масса.

  • Если вставка в отверстие арматуры или шпильки длиной больше 500 мм будет производиться вручную, то рекомендуется применить для этой цели специальный кондуктор, способный механически подавать металлический элемент под определенным давлением и с соблюдением перпендикулярности положения.

  • Если выбраны ампульные анкеры, то после их установки в отверстие арматуру или шпильку часто зажимают в патрон электродрели и вводят в шпур, включив средние обороты.
  • Когда металлический крепежный элемент будет установлен в отверстие, он должен оставаться неподвижным до полного отвердевания химического состава. Время застывания у разных составов свое, но при температуре не ниже 15÷20 градусов оно в среднем составляет 35÷40 минут. При отрицательных температурах процесс может проходить в течение 8÷12 часов. Поэтому монтажные работы рекомендуется производить при температуре не ниже -5 градусов. Если работы должны проходить при более низких температурах, то следует выбирать специальные составы, которые также можно найти в продаже.
  • Заметим еще один нюанс. Химические анкеры не всегда обеспечивают должную стягивающую фиксацию вдавленного прута или шпильки. В связи с отсутствием начальной напряженности металлического элемента, может произойти деформация крепления. Поэтому при навешивании или закреплении на внешней конструкции или какого-либо прибора (тяжеловесного предмета мебели и т.д.), его необходимо располагать вплотную к несущей конструкции. Таким образом, не останется растягивающейся «шейки» кронштейна, находящейся вне зоны действия химического анкера, то есть выступающей из стены. В любом случае что штифт должен быть углублен в основание как минимум на половину своей длины.

Чтобы не перегружать читателя словесной информацией, предлагаем ему посмотреть видеосюжет, в котором рассказывается о химическом анкере картриджного типа «Hilti HFX» и показывается процесс его применения.

Видео: Назначение химического анкера «Hilti HFX» и порядок работы с ним

Приложение: Как просчитать расход химического анкера?

Уже говорилось, что материал – весьма дорогостоящий, и требует рачительного расходования. А как хотя бы примерно просчитать, сколько потребуется состава для крепления одной шпильки (прута)? И сколько уйдет на весь предстоящий объем работ?

Для этого предлагаем воспользоваться возможностями размещенных ниже онлайн-калькуляторов.

Калькуляторов – два.

  • Первый из них рассчитывает расход состава при прямом цилиндрическом шпуре, который обычно используется на конструкциях с высокой несущей способностью материала.
  • Второй – для шпура конической, расширяющейся вглубь формы, высверливаемого с помощью качающегося кондуктора. Такой подход характерен для стен из материалов с невысокой прочностью (менее М100).

Можно сравнить, насколько выше становится расход клеевого состава во втором случае, при всех остальных равных параметрах (глубине шпура, диаметре отверстия на входе в стену, диаметре шпильки).

В последнее время для крепления строительных элементов, конструкций и оборудования к бетону все чаще применяются химические анкера. Их популярность обусловлена рядом преимуществ перед механическими аналогами. Они отличаются более высокой несущей способностью, не создают напряжений в базовом материале и дают возможность надежно закрепиться в материалах с порами и пустотами.

Принцип работы химанкера?

Химический анкер-крепеж состоит из стального стержневого элемента и связующего клеевого состава, с помощью которого он удерживается в отверстии и образует единое целое с материалом основы. «Жидкий анкер» проникает глубоко в поры, в результате чего создается прочная связь с основанием. К выступающему концу стержня затем крепятся конструкции. Демонтировать стальной элемент уже не представляется возможным, разве что вырвать вместе с куском строительного основания.

Для достижения требуемой прочности крепления химический состав должен полностью заполнять полость между металлическим элементом и стенками отверстия. В соответствии с техническим регламентом отверстие заполняется инжекционной массой на 2/3 своего объема. При правильной дозировке состава после введения стержня излишки клея должны выступить на поверхность.

Расход инъекционного анкера на одно крепление зависит от размера отверстия (диаметра и глубины), диаметра стержня и типа основания (с пустотами или без). Для удобства подсчета объема клеевой смеси компания «Крепком» рекомендует воспользоваться калькулятором химического анкера https://krepcom.ru/calc/kalkulyator-raskhoda-ankerov/ .


Чтобы узнать расход инжекционной массы для создания химических анкерных креплений, необходимо сначала выбрать тип основания (полнотелое, пустотелое), а затем заполнить всего два поля онлайн-калькулятора:

  • диаметр используемого метиза
  • количество точек крепления

Геометрические параметры отверстия уже внесены в программу. Они взяты из технической документации к металлическим изделиям. Так, например, для шпильки М12 рекомендован диаметр отверстия 14 мм (d шпильки + 2 мм), а глубина 120 мм (d шпильки х 10).

Калькулятор инжекционной массы позволит моментально рассчитать необходимое для монтажа количество картриджей, причем всех стандартных объемов (300, 345, 400, 410 мл), а также позволит узнать, на какое количество отверстий хватит одного картриджа. Полученный результат применим ко всем химическим анкерам, изготовленным на основе синтетических смол и отвердителя.

О составе

Химические анкера, используемые при монтаже каких-либо конструкций, имеют состав, о котором мы поговорим ниже.


Итак, состав:

  1. Специальный клей.
  2. Металлическая крепежная вставка. Она представляет собой втулку, у которой внутри имеется резьба, шпилька и арматурный стержень. Делают вставку из оцинкованной или нержавеющей стали.

Сам клеевой состав должен быть очень прочным. Ведь химические анкера применяют при работе с бетонными элементами, к примеру. Естественно, фиксирующая сила анкеров должна быть значительной.

Как правило, клеевой состав готовят с использованием следующих компонентов:

  1. Искусственные смолы, основой которых является полиуретан, полиэфир или акрил.
  2. Кварцевый песок и вяжущие смеси типа цемента. Они используются как наполнители и дополнительно обеспечивают характеристики прочности клея.
  3. Отвердитель. Нужен для того, чтобы клей быстро высыхал и сохранял свои свойства на протяжении долгого времени.

Теперь, когда с составом химических анкеров все понятно, стоит разобраться в том, какие виды анкеров бывают.


О видах

Все клеящие составы для анкеров производятся в качестве двухкомпонентных. Готовить их нужно непосредственно перед тем, как начнется процесс монтажа самих анкеров.

В большинстве случаев клеевой состав поступает в продажу в двух видах:

  1. В ампулах, которые используют под определенный размер отверстия.
  2. В картриджах и тубах, которые бывают разного объема. Они состоят из двух отсеков. В одном отсеке находится клей, а в другом специальный отвердитель.

Если анкера монтируются с помощью ампул, то вначале необходимо вставить ее в отверстие. После этого можно вставлять стержень. Он раздавливает ампулу, содержащую клеевой состав. За счет этого клей полимеризируется, обеспечивая прочное соединение анкера с конструкцией.

Когда монтаж анкера производится с помощью картриджа или тубы, то происходит это следующим образом. Вначале в предварительную камеру выдавливается клей и отвердитель в равных пропорциях. Там они перемешиваются, а затем выдавливаются в подготовленное отверстие. После этого в него вставляется анкер.


Картриджи и тубы удобно использовать в тех случаях, когда анкера крепятся на пористую или пустотелую поверхность. Это может быть пенобетон, пустотелый кирпич, керамический блок с повышенной пористостью и так далее. Только в этом случае в поверхность нужно предварительно вставить перфорированные гильзы. Они не позволят клею вытекать наружу через пустоты. В целом же крепеж пустотелых конструкций с применением химических анкеров получается прочным и надежным. Аналогов такому методу пока не придумали.

Стоит отметить, что клеящий состав химических анкеров не обладает действием распирающего и расклинивающего типа. Поэтому их рекомендуют применять с материалами, у которых незначительное поперечное сечение.

О достоинствах и недостатках

Как и любой другой материал или крепежный элемент, используемый в строительстве, химические анкера имеют свои достоинства и недостатки.

К достоинствам можно отнести то, что химические анкера не вызывают напряжение растягивающего типа в бетонной поверхности в процессе монтажа крепежного элемента. Когда же анкер будет установлен, то отверстие под него будет герметично закрыто клеем.

В целом же процесс монтажа отличается простотой. С поставленной задачей может справиться даже начинающий строитель. Больше того, для установки крепежного элемента не требуется какое-либо специальное оборудование. Весь процесс выполняется вручную.


Область применения химических анкеров довольно большая, так как данный крепежный элемент отличается повышенной прочность и способностью выдерживать высокое растягивающее напряжение. Другими словами химические анкера отличаются значительной несущей способностью. При этом их клеевой состав обладает такими свойствами, как:

  • химическая стойкость;
  • коррозионная стойкость;
  • атмосферостойкость.

Отдельно стоит сказать, что есть анкера, которые предназначены для монтажа на поверхность с повышенным уровнем влажности. Больше того, есть даже такие крепления, которые можно использовать под водой. В общем же химические анкера имеют срок службы до пятидесяти лет и больше.

Что же касается недостатков, то к ним можно отнести высокую стоимость химических анкеров. Кроме того, срок хранения открытой упаковки с клеящим составом совсем небольшая. Даже в закрытой упаковке клей можно хранить не дольше двенадцати месяцев.


Что касается времени, которое требуется на затвердение, то здесь все зависит от температуры окружающей среды. При температуре в двадцать градусов клей будет застывать до сорока минут. Если же температура опустится до пяти градусов мороза, то клей будет застывать до шести часов. Если же температура будет ниже, то процесс твердения вообще не будет происходить.

Видео. Как выбрать химический анкер | ЦКИ

Анкерные крепления – один из самых надежных способов фиксации закладных элементов в железобетонных фундаментах, стенах, кирпичной кладке и других конструкциях. Таким образом крепятся колонны, стойки, оборудование, рамы ворот, дверей, фиксируются консоли, навесы, козырьки, светильники и так далее. Основные виды используемых анкерных креплений – это механические и химические.

При подборе анкеров учитывается характеристика основания, в которое они монтируются, выполняется статический и динамический расчеты по заданным нагрузкам, принимаются во внимание тип и форма шпилек, зона установки, краевые и осевые расстояния. При использовании химического анкера – дополнительно учитывается характеристика полимерной его основы.

Документы, регламентирующие установку анкерных деталей – это СНиП 2.09.03-85 «Сооружения промышленных предприятий», пособие к данному СНиПу, Еврокод ETAG 001 «Metal Anchors For Use In Concrete», а также стандарты предприятий, разработанные ведущими производителями механических и химических анкеров. Например, стандарт «Анкерные крепления к бетону», разработанный НИЦ «Строительство» совместно со специалистами компании «Хилти» и ряд других рекомендательных указаний.

Кроме этого, в помощь инженерам-проектировщикам производители анкерных систем разрабатывают фирменные калькуляторы, позволяющие в кратчайшие сроки подобрать необходимые крепежные системы с учетом конкретных условий монтажа и нормативных требований. Некоторые расчетные программы могут использоваться онлайн, другие работают только в desktop-режиме и требуют установки на компьютер.

Рассмотрим наиболее популярные программные комплексы:

  1. Программа для расчета анкеров Hilti Profis Anchor
  2. Онлайн калькулятор расхода химического анкера Tech-KREP
  3. Калькулятор объёма химических анкеров fischer
  4. Расчет объема химического анкера HIMTEX online
  5. Desktop-программа для расчета анкеров Mungo
  6. Desktop-программа для расчета анкеров МКТ
  7. Калькулятор веса фундаментных болтов

1. Программа для расчета анкеров Hilti Profis Anchor

Desktop программа Profis Anchor разработана компанией Hilti для выполнения расчетов и подбора механических и химических анкеров, производимых под этой торговой маркой. Программа позволяет рассчитать анкеры различных типов, форм и размеров.

В основе работы расчетного комплекса заложены инновационные проектные решения, учитывающие все уникальные параметры анкерных систем Хилти. Используя данный сервис, пользователь получает доступ ко всем продуктам компании, а также возможность быстрого и корректного применения соответствующего технического решения для любого конкретного случая.

Программа требует установки на компьютер. Скачать установочный файл можно по этой ссылке .

2. Онлайн калькулятор расхода химического анкера Tech KREP

На российском сайте известного производителя Tech-KREP (Великобритания) в онлайн режиме доступна фирменная расчетная программа. Калькулятор позволяет определить расход химического анкера для следующих позиций:

  • анкер Eco Stirol – для всех видов оснований;
  • Easf – для бетонных конструкций всех видов;
  • Persf – для заделки в кирпич пустотелый и подобные конструкции;
  • Arctic – используется для работы при температурах ниже нуля;
  • Pure Epoxy Solvent Free – используется при повышенных нагрузках на анкер.

3. Калькулятор объёма химических анкеров fischer

Компания fischer – всемирно известный производитель химических анкеров по уникальной рецептуре собственной разработки. Технология fischer исключает возможность серьезной усадки состава в процессе отвердевания. Процесс набора прочности может протекать в широком диапазоне температур. Опыт применения химических анкеров fischer в климатических условиях России насчитывает более 10 лет.

Для удобства расчета своих изделий компания предоставляет бесплатную desktop-программу. Для ее использования необходимо скачать установочный файл по этой ссылке и инсталлировать его на компьютер.

4. Расчет объема химического анкера HIMTEX online

Бесплатная программа по расчету объема химических анкеров производства HIMTEX представлена на сайте компании .

Расчет химического анкера HIMTEX выполняется согласно монтажному регламенту. При этом заполнение отверстия производится на 2/3 объема.

Корректная установка подразумевает, что полимерный состав при заливке должен немного выступить из отверстия. В случае монтажа в пустотелое основание с применением гильзы сетчатого типа она заполняется полностью, поэтому объем состава увеличивается на 30%.

5. Desktop-программа для расчета анкеров Mungo

Компания Mungo предлагает воспользоваться бесплатной desktop-программой для расчета фирменных анкеров. Сервис Mungo обладает следующими преимуществами:

  • дружелюбный интуитивно понятный интерфейс;
  • работа с программой основывается на последовательности понятных действий при наличии подсказок;
  • ввод данных может осуществляться как в соответствии в цифровом, так и в графическом виде;
  • доступна мультиязычная поддержка;
  • наличие плоского и трехмерного режимов отображения, удобное переключение видов;
  • персональные данные можно сохранить в сервисе с возможностью доступа к ним при последующих расчетах;
  • простой и удобный способ печати, возможность отображения нужной информации;
  • периодическое обновление программы.

Для того чтобы скачать и установить программу расчета анкеров необходимо перейти по ссылке и зарегистрироваться на сайте Mungo .

6. Desktop-программа для расчета анкеров МКТ

Компания МКТ , известный немецкий производитель анкеров, представляет бесплатную программу для расчета параметров своей продукции.

Результатом работы desktop-программы является готовый установки анкерных креплений МКТ , как механического, так и химического типов. Интерфейс интуитивно понятен. Расчет производится для всех продуктов МКТ , утвержденных к применению в соответствии с нормативными регламентами, действующими в Европе.

Программа отличается наличием исчерпывающей информации при выдаче результатов, а также удобством ее вывода на печать. Для того чтобы скачать и установить программу необходимо перейти по ссылке на официальный сайт компании.

7. Калькулятор веса фундаментных болтов

Отличный бесплатный онлайн-калькулятор выполняющий расчет веса анкерных болтов для фундамента. Программа по заданным параметрам болтов (диаметр, длина) и их требуемому количеству определяет вес всех элементов (гайки, шайбы, анкерные плиты, шпильки), а также болтов в сборе различных типов для заполнения спецификации в чертежах. Имеется также возможность обратного перевода веса болтов в штуки. Все расчеты выполняются согласно ГОСТ 24379.1-2012.

, чтобы не ошибиться с количеством картриджей.

2. Буром сверлим отверстие, диаметр которого соответствует размеру выбранной шпильки (как правило, диаметр отверстия на 2…4 мм больше, чем диаметр шпильки). Стенки, просверленные алмазным сверлом, должны быть сделаны шероховатыми.

3. Тщательно прочищаем отверстие стальной щёткой , продуваем насосом . Следует воздержаться от использования для продувки непрофессиональных приспособлений, таких как аптекарская клизма – так как ее объем и сила воздушного потока недостаточны для удаления бетонной крошки из отверстия, особенно при монтаже в пол. Повторяем прочистку – строительная пыль, осевшая на стенках высверленного отверстия, способна снизить прочность соединения до 80%. Не рекомендуем промывать отверстие, так как это удваивает время отвердения.

4. С картриджа с инжекционной массой снимаем колпачок и одеваем сопло Рекомендуем использовать профессиональный пистолет , чтобы работа не встала из-за не вовремя сломавшегося некачественного пистолета для силиконового герметика. Необходимо выдавить не менее 10см до равномерного смешивания двухкомпонентной химической крепежной массы и заполнить отверстие более чем на 2/3.

5. Вставляем в отверстие крепежный элемент, при этом инжекционная масса в небольшом количестве должна выдавиться из отверстия. Делаем 2-3 оборота шпилькой и фиксируем в нужном положении на 3…50 минут. После, фиксацию можно снять, но дать связующему затвердеть окончательно, не нагружая анкер 30…90 мин. Время схватывания и отвердения варьируется в зависимости от температуры материала основания.

6. Нагружаем шпильку, закрепляем прикрепляемый материал, затягиваем гайку.

Важно учесть при установке в пустотелые материалы:

  • Для просверливания необходимо выбирать на перфораторе режим вращательного бурения. При сверлении в кирпиче ударная функция должна быть выключена.
  • Чтобы инжекционная масса не растекалась по полостям пустотелого материала основания, необходимо вставить в отверстие металлический рукав или пластиковую гильзу .
  • Отверстие полностью заполняется инжекционной массой.

Везде по анкерам пишется условия эксплуатации “сухое внутри помещения”, а как быть с фасадами?

Анастасия222

24 Октября 2014 в 07:54 Покупались на стройку для строительства магазина. Применялись для установки ферм. Материал качественный, надежный. Цена приятная-не кусается. Магазин порадовал своим ассортиментом и невысокими ценами.

Анастасия22

24 Октября 2014 в 07:50 Покупались на стройку для строительства магазина. Применялись для установки ферм. Материал качественный, надежный.Цена приятная.

Мы решили немного преобразить нашу дачу, а именно перед входом поставить колонны. искал в интернете анкера, в итоге остановился на химическом анкере Хилти. Отличная вещь, нет запаха, удобно монтируется, прочно держится. Спасибо также вашему магазину за отличную цену! у конкурентов значительно дороже!

22 Октября 2014 в 09:05 Что тут скажешь? Товаров много, на разные нужды, цены и возможности. Мне, конечно, тут все непонятно, кроме крепежа и некоторых других известных деталей. Но зато я смогла найти по поиску в Google этот самый анкер Хилти. Меня сын попросил, чтобы время сэкономить. В магазинах нет, решили в Интернете поискать. Так что, теперь довольны все. Сын нашел с моей помощью нужную вещь, а я получила удовольствие от шопинга, хотя и не истратила на себя ни копейки. Оказывается, удовольствие от шопинга можно получить и в интернет-магазине стройинструментов! 21 Октября 2014 в 08:22 Мой муж редко пользуется интернетом. Но ему понадобился анкер хилти. Он попросил меня его найти, чтобы было недорого. Нашла ваш сайт, показала мужу. Заказал, всё устроило: и цена, и качество. Теперь постоянно вашим сайтом пользуется. 20 Октября 2014 в 07:13

Наверно, лучшее решение для пенобетона. Да и не только… Причем советую брать именно от хилти так как качество точно не подкачает. Удобно, просто и намертво. Да и цена неплохая. 19 Октября 2014 в 13:36 Строимся, случайно в инете наткнулась на ваш сайт, очень интересный сайт, скажем так нужный! Думаю муж оценит мою находку. 18 Октября 2014 в 09:11 Безопасность – самая важная критерия при строительстве разных домов/участков. В данный момент идет идет полным ходом строительство дачи. Архитектура такая, что стоят пару колон у фасада здания. Без анкера не обойтись. Очень надежный инструмент, советую брать, иначе всплывет немало камней при строительстве.

17 Октября 2014 в 20:46 Провожу реконструкцию дома, случайно наше Вашу страничку. Почитал, подумал, решил попробовать химический анкер. Цены очень приемлемые, сервис на высшем уровне. Товар забрал очень быстро. Работать одно удовольствие, главное запаха нет. Спасибо магазину за качественный товар и обслуживание

Провожу реконструкцию дома, случайно наше Вашу страничку. Почитал, подумал, решил попробовать химический анкер. Цены очень приемлемые, сервис на высшем уровне. Товар забрал очень быстро. Работать одно удовольствие, главное запаха нет. Спасибо магазину за качественный товар и обслуживание

Провожу реконструкцию дома, случайно наше Вашу страничку. Почитал, подумал, решил попробовать химический анкер. Цены очень приемлемые, сервис на высшем уровне. Товар забрал очень быстро. Работать одно удовольствие, главное запаха нет. Спасибо магазину за качественный товар и обслуживание

Химический анкер видео инструкция

Что такое химический анкер

Химический анкер – альтернатива традиционному монтажу. Это двухкомпонентная синтетическая смола, которая соединяет металлический элемент ( болт , резьбовую шпильку , арматурный стержень периодического профиля) с основанием. Химический анкер называют также инжекционной массой, жидким или вклеивающим анкером и дюбелем.

Данная технология появилась относительно недавно, однако быстро вышла в лидеры рынка благодаря удобству применения , высокой прочности соединения и отличной совместимости с пористыми и пустотелыми материалами. Вклеивающие анкеры используют для монтажа близко к углу, креплений с большими нагрузками, в том числе вибрационными, установки в пустотелые основания и других случаев.

Принцип действия химического анкера

Принцип работы жидких анкеров прост. В стене или полу просверливают отверстие диаметром на 2-4 мм больше, чем металлический элемент. Затем отверстие прочищают, заполняют его клеящим составом и помещают туда крепежное изделие. Вещество плотно связывается с металлическим стержнем и основанием, заполняет все шероховатости материала и затвердевает, образуя монолитное соединение.

Состав химического анкера

Производители обычно не раскрывают точный состав химического анкера, но чаще всего туда входит синтетическая смола, отвердитель и наполнитель. Синтетическая смола сделана на основе полиэстера, винилэстера, акрила, полиуретана и других органополимеров. Отвердитель необходим скорости полимеризации клеевого состава, а наполнитель, в качестве которого используются кварцевый песок и цемент, – для прочности.

Срок окончательного затвердевания разных клеящих составов варьируется от нескольких часов до суток. Вид и состав жидкого анкера подбирается под конкретную задачу с учетом нагрузок, материала основания, климатических условий и других характеристик.

Как выбрать химический анкер

Разновидности и установка химических анкеров

Химические анкеры бывают двух типов: ампульные и инъекционные.

Ампульные выпускаются с одно- и двухкомпонентным составом. Содержимое находится в стеклянной капсуле. Ампулу помещают в отверстие и вставляют крепежный элемент, который разбивает ее. Клей схватывается, а осколки стекла дополнительно армируют соединение. Для каждого крепежного узла используется новая капсула, которая подбирается под глубину и диаметр отверстия. Этот вид анкеров используется для работы с плотными материалами, такими как полнотелый кирпич и бетон.

Инъекционные анкеры или инжекционные массы представляют собой объемный картридж с двумя отсеками, заполненные разными составами на основе органических полимеров. На тубу надевается смеситель, затем она вставляется в специальный пистолет. Инжекционные массы подходят для работы как с полнотелыми, так и пустотелыми основаниями: бетоном, ячеистым бетоном, газобетоном и керамзитобетоном, поризованной керамикой, пустотелым кирпичом, известняком, песчаником и другими. Перед заполнением отверстия в блоках и кирпиче с пустотами в него вставляют пластиковую гильзу или металлический рукав, иначе клеящий состав заполнит большие пустоты материала.

Видеоинструкция по монтажу химического анкера

Области применения химических анкеров

  • Крепление и замена арматуры при возведении ответственных конструкций (мостов, перекрытий, лестниц, опорных колонн, эстакад и др.)
  • Вклейка выпусков рабочей арматуры при наращивании фундамента, соединении стен, плит перекрытий, увеличении колонн и лестниц
  • Фиксация стальных элементов
  • Домостроение (монтаж кровли, балконов, ворот, беседок и т.п.)
  • Установка вспомогательного оборудования (спутниковых тарелок, сантехники, фонарей, перил, балюстрад и др.)
  • Монтаж оборудования, при котором необходима электрическая изоляция, например, установка поручней в тоннелях
  • Крепление конструкций под водой и при повышенной влажности

Преимущества химического анкера

Химические анкеры отличаются от обычных рядом преимуществ. Крепления с использованием инжекционных масс устойчивы к вибрационным, динамическим и статическим нагрузкам. В таких соединениях прочность на вырыв в 2-3 раза выше, чем при использовании механических аналогов.

В отличие от распорных дюбелей и анкеров, химические не вызывают напряжения в материале основания, поэтому ими можно крепить близко от угла, не боясь сколов и растрескивания, а также оставлять минимальное расстояние между точками крепления. Ни один другой крепеж не обеспечит такую высокую нагрузку при монтаже в ячеистом кирпиче и других пустотелых и пористых материалах.

Кроме того, химический анкер заполняет все трещины и сколы основания и увеличивает площадь контакта металлического изделия с материалом, поэтому даже при разрушении одной или нескольких внутренних перегородок несущая способность не теряется. По этой причине инжекционная масса оптимальна для ветхих оснований.

Она позволяет устанавливать крепеж в отверстия любой конфигурации, в том числе конусообразные, и использовать нестандартные метизы и арматуру. В случае традиционного монтажа с помощью пластиковых дюбелей или клиновых металлических анкеров используются только стандартные размеры изделий.
Клеящий состав твердеет не сразу, поэтому положение металлического стержня можно корректировать. При работе с обычными анкерами и дюбелями такое невозможно. Еще одним плюсом является герметичность соединения и устойчивость химических анкеров к агрессивной среде, также ими нередко фиксируют конструкции под водой.

Если говорить коротко, то можно выделить следующие особенности химических анкеров:

  • Подходят не только для резьбовых элементов крепежа, но и для арматуры
  • Устойчивость к вибрации
  • Высокая несущая способность и прочность на вырыв
  • Можно использовать в агрессивной среде и под водой
  • Нет жестких требований к форме установочного отверстия
  • Монолитное соединение, равнопрочное материалу основания
  • Идеально подходят для пористых и полых материалов
  • Герметичность и долговечность соединения (около 50 лет по регламенту ЕС)
  • Простая установка без специальных навыков

Химический анкер – это двухкомпонентный клей на основе синтетической смолы, при помощи которого происходит закрепление стальных закладных элементов в строительных основаниях. Перед началом работ по монтажу химанкера необходимо ознакомиться с информацией на картридже, обращая внимание на принципиальную схему монтажа, рекомендуемые производителем размеры отверстия и время схватывания состава при определенной температуре.

Этапы монтажа химического анкера:

1. Подготовка отверстия.

Делаем отметку на поверхности основания в месте установки анкера. Бетон сверлим буром, диаметр которого превышает диаметр шпильки на 2 мм. Использовать алмазный инструмент не рекомендуется, так как смола лучше сцепляется с шероховатой поверхностью. При работе с кирпичной кладкой ударную функцию отключаем, чтобы избежать сколов и растрескивания кирпича. При сверлении бур держим строго перпендикулярно плоскости основания. Необходимую глубину установки контролируем при помощи ограничителя глубины или нанесенной на буре метки.

Для получения надежного крепления принципиально важно тщательно прочистить отверстие от сверлильной крошки и пыли. Если этого не сделать, состав свяжется с продуктами сверления, что ослабит соединение. Сначала полость очищают металлическим ершиком, затем продувают ручным насосом. Желательно процедуру повторить несколько раз до полного отсутствия видимых остатков пыли. При больших объемах работ лучше воспользоваться строительным пылесосом, так как это ускорит процесс.

2. Ввод химического состава.

Прикручиваем насадку к картриджу и вставляем его в пистолет для инжекционных масс. Первые 10 см выдавленной массы не используем, так как нет гарантии, что компоненты равномерно перемешались в миксере. Смесь готова к применению, если имеет однородный серый цвет. Помещаем сопло вглубь полости и дозировано заполняем ее составом на 2/3 объема, немного вытаскивая инструмент при каждом нажатии на курок.

При работе с пустотелыми материалами (щелевой кирпич) есть свои особенности. Пустоты не дают сформировать естественного отверстия со стенками, поэтому вставляем специальную пластиковую гильзу с колпачком и заполняем ее составом. При погружении шпильки часть химического анкера выходит через сетчатую гильзу и застывает в полостях кирпича, образуя упор. Колпачок нужен для того, чтобы крепежный элемент заходил в гильзу строго по центру и удерживался в таком состоянии до полного застывания «химии».

3. Установка металлического анкера.

Погружаем шпильку в отверстие вращательными движениями. Для равномерного распределения раствора можно слегка потянуть крепеж на себя, а затем до конца докрутить его и оставить до полного застывания клея. Во время выдерживания времени схватывания можно корректировать положение метиза. Индикатором полного заполнения отверстия является немного выступившая на поверхность связующая масса, которую можно легко отколоть после затвердения.

4. Монтаж и затягивание гайки.

После полного застывания раствора переходим к самому ответственному моменту – закреплению строительных материалов и элементов. Затягиваем гайку, используя динамометрический ключ. В рекомендациях производителя инжекционной массы указаны максимальные значения усилия, с которым можно затягивать гайку. Если использовать обычный ключ, есть риск превысить допустимый момент, что может привести к проворачиванию шпильки или раскалыванию материала при небольших краевых и осевых расстояниях.

Если необходимо сделать перерыв в работе, не снимайте смесительный носик с картриджа, а перед повторным применением замените его на новый. Чтобы правильно рассчитать количество картриджей необходимых для монтажа химического анкера, воспользуйтесь онлайн калькулятором расхода инжекционных масс.

Традиционно для установки и крепления различных каркасов и оборудования к строительным основаниям применяются анкерные конструкции механического действия: фундаментные анкерные болты для установки на фундаменты, анкерные болты для полнотелых оснований, болты Молли для листовых и пустотных оснований с низкой несущей способностью. Все чаще альтернативой механическим анкерам становится химический анкер.

Определение и характеристики

По терминологии системы европейских технических стандартов и строительных правил эти конструктивные элементы определяются как «вклеиваемый анкер», или «вклеиваемая арматура». Кроме упомянутых выше названий, и в торговой сети, и среди пользователей бытует еще один термин, носящий имя лидера рынка в этом секторе и распространяемый на всю аналогичную продукцию, независимо от типа и производителя — «анкер Хилти». На территории Таможенного союза продукция этой компании заявляется под различными наименованиями, например:

  • Клеевые анкеры Hilti типа HIT-HY 100 и HIT-HY 110 с резьбовыми шпильками и стержнями из арматуры периодического профиля (Техническое свидетельство № 4704−15 подтверждения пригодности для применения в строительстве).
  • Как «Анкеры химические» заявлена многочисленная номенклатура продукции компании серий HIT-RE, HIT-HY, HIT-ICE, HIT-MM, HFX, HVU (Сертификат соответствия №РОСС LI. АГ81. Н05061).

С точки зрения механизма действия первое название — более корректное и технически правильное. Основой технологии является применение клеевых составов на основе различных типов и видов синтетических смол.

Характеристики этих материалов: высокая механическая и химическая прочность в отвержденном состоянии; устойчивость к влиянию влаги и температур, воздействию грибков и плесени; высокая адгезия к различным строительным материалам (бетону, кирпичу, камню, металлу, гипсокартону, дереву, полимерам, стеклу). Совокупность этих свойств определила возможность применения принципиально новой технологии для таких ответственных и традиционно механических несущих элементов, как анкеры.

По определению анкер является крепежным элементом для закрепления или удержания каких-либо конструкций на несущем основании. Основные типы строительных анкеров различаются именно по способу крепления:

  • В механических анкерах закрепление и удержание в основании происходит за счет разжатия распорной втулки или цанги анкера в материале основания.
  • Фундаментные анкерные болты вставляются в выполненный в фундаменте колодец и заливаются бетоном. Удержание в основании обеспечивается загнутым на 90° хвостовиком или приваркой к армокаркасу фундамента.
  • Химический анкер удерживается за счет заполнения объема между стержнем или втулкой анкера и стенками выполненного в основании отверстия клеевым составом.

Нормативная документация

Расчеты, лабораторные испытания и многолетний опыт применения подтвердили надежность и прочность получаемого соединения при самых различных условиях эксплуатации. На территории Евросоюза этот тип крепления допущен к применению Европейскими техническими правилами ETA TR 023 «Оценка вклеиваемой арматуры» и Общеевропейским строительным техническим кодексом ЕС2, которые допускают проектирование и расчет вклеиваемой арматуры как заранее забетонированной арматуры.

Для применения на территории Таможенного союза нормы проектирования регламентируются стандартом СТО 36554501−048−2016 «Анкерные крепления к бетону. Правила проектирования». В состав стандарта отдельными приложениями входят «Нормированные параметры и коэффициенты для расчета анкеров» таких производителей, как Hilti и Fischer. Приложения содержат методики расчета прочности соединения по многочисленным механическим параметрам: при действии растягивающих и сдвигающих усилий, по контакту анкера с основанием, при выкалывании бетона основания, при откалывании края основания и так далее.

Указанные документы могут быть полезны и для непрофессионалов — с помощью таблиц можно правильно определиться с требованиями к установке химического анкера для своих условий эксплуатации и нагрузок, подобрать необходимый химический анкер для газобетона или кирпича, бетонного основания в зависимости от его марки или состояния.

Применяемые материалы

По законам рынка уникальные рецепты и технология изготовления является коммерческой тайной производителя. В любом случае основой является один из видов синтетической смолы — полиэстеровая, винилэстеровая или эпоксидная смола. В качестве примера можно рассмотреть несколько типов вклеиваемой арматуры Hilti.

Стандартный клеевой состав HIT-RE 100 для установки анкеров и арматуры в бетон. Материал — эпоксидный клей. Двухкомпонентная упаковка из фольги содержит: компонент A (эпоксидная смола, реактивный разбавитель, неорганический наполнитель), компонент B (аминовый отвердитель, неорганический наполнитель дибензоилпероксид).

Материалом для следующих типов анкерных креплений является клей на основе одного из метиловых эфиров — уретан-метаакрилата:

  • HIT-HY 270 — двухкомпонентный состав для установки анкеров в кирпичных основаниях.
  • HIT-HY 100 — стандартный клеевой состав для бетонных оснований.
  • HIT-MM PLUS — универсальный бюджетный вариант клеевого состава, подходит для любых оснований (бетона, кирпича, строительных блоков).

Эпоксидный клей — доступный и широко применяемый материал, в том числе для бытового использования. Именно с его помощью обычно экспериментируют при создании химических анкеров для бетона своей конструкции и своими руками.

Уретан-метаакрилат является основой для множества клеевых составов, выпускаемых под различными названиями. Многим известен промышленный клей Локтайт 648, который широко применяется для механизмах, в том числе работающих в жестких условиях эксплуатации — при высоких температурах и ударных нагрузках. С его помощью устанавливают оси, шестерёнчатые колеса валов в редукторах, роторы электродвигателей, компрессоров и насосов. Многие умельцы до появления на рынке фирменной продукции уже давно изготавливали с его помощью химические анкера своими руками.

Интересно будет обратить внимание и на материалы, заявляемые производителем как «Опасные компоненты» рабочих составов:

  • гидроксипропилметакрилат — один из основных компонентов при получении акриловых полимеров, используется в качестве мономера при производстве смол, плексигласа, клеев и присадок к маслам, при производстве зубных протезов и твердых контактных линз;
  • диметакрилат 1,4-бутандиола — применяется для получения полиуретанов, в качестве растворителя в промышленности;
  • дибензоилпероксид — отвердитель полиэфирных смол, вулканизирующий агента;
  • дициклогексилфталат — растворитель для масел, восков, красителей, является стабилизатором эмульсий и кремов.

Правила установки

Многие понаслышке знают, как пользоваться химическим анкером: просверлить отверстие в фундаменте или стене, вставить капсулу с клеем и вбить металлический болт или шпильку. Результат, как правило, зависит от строгого соблюдения требований производителя, указанных на упаковке изделия. Обычно инструкция жидкого анкера содержит все необходимые указания по его установке.

Основными из них являются — выполнение отверстия необходимого диаметра и глубины, очистка колодца от пыли и влаги, усилия и инструмент для установки стержня, время выдержки до полной полимеризации состава. Для профессионального монтажа рекомендуется использовать набор фирменного инструмента и приспособлений: сверл и буров, насадок к сверлам и перфораторам.

Достоинства и недостатки

Пожалуй, единственным недостатком вклеиваемых анкеров является их цена. Обычно этот минус со временем исчезает по мере развития технологии и расширения объемов производства. Свидетельство этому — присутствие на рынке множества производителей, предлагающих разные типы своей продукции, в том числе бюджетного исполнения. Кроме уже упомянутых Hilty и Fischer, можно назвать Mungo, DeWalt, Sormat, MKT.

Еще одним недостатком, по сравнению с механическими аналогами, многие называют требуемое время для застывания клеящего состава. Если же вклеиваемую арматуру использовать вместо фундаментных болтов, то налицо выигрыш во времени — сутки для клеящей массы или недели для бетона. В этом случае время от установки до приложения нагрузки можно считать достоинством.

К плюсам можно отнести также широкий выбор приспособлений для различных типов оснований: вклеиваемые крепления в отличие от механических прекрасно зарекомендовали себя в конструкциях из пустотного кирпича и блоков, из листовых материалов, при ремонте старых бетонных фундаментов, в том числе гидротехнических сооружений, при установке в труднодоступных местах.

Пошаговая инструкция по установке анкеров химических


Химический анкер пришел на замену простым креплениям, а в области больших нагрузок он не имеет аналогов. Эти крепления значительно превышают несущие свойства обыкновенных распорных анкеров. Фиксация подвешиваемых конструкций происходит быстро, надёжно и это значительно расширяет варианты проектирования строительных объектов.

Чтобы подвесить к бетонной стене простую книжную полку, иногда требуется до 20 дюбелей. Их может заменить химический анкер для бетона, сэкономив время, силы, деньги и нервы соседей.

Зачем нужны химические анкера

Химический анкер универсален. Его можно использовать для крепления конструкций практически к любой поверхности, даже пустотелой или хрупкой. Например, для крепления к пенобетону, газобетону и пустотелому кирпичу.

Его используют в том случае, когда нужно прикрепить металлопрофиль, производственный станок, металлический столб, оконный каркас или дверной профиль. Сильная адгезия химического вещества обеспечивает крепление шпильки к материалу. Такой тип анкера способен выдержать нагрузки в 2,5 раза свыше, чем распорный тип анкеров.

Помимо способности выдерживать повышенные нагрузки, химический анкер отличается:

  • Отличным удержанием крепежного элемента к материалу любой плотности.
  • Большим ассортиментом применяемых крепежных элементов. Может использоваться шпилька, втулка, арматура.
  • Стойкостью к весовому и динамическому типам нагрузки.
  • Устойчивостью к воздействию температур.
  • Возможностью осуществлять монтаж по краям площадки.
  • Возможность применять в воде.

Разновидности жидких анкеров

Жидкий анкер предлагается к продаже в двух разновидностях, среди которых — ампульные и инъекционные. Первые бывают одно- и двухкомпонентным составом. Что касается инъекционных, то они продаются в тубах и картриджах, а второе их название – капсульные.

Ампульные жидкие анкеры представлены стеклянными цилиндрами, внутри которых располагается смола, при воздействии воздуха она затвердевает. Перед использованием данного решения в материале просверливаются отверстия, куда помещается ампула с полиэфирной смолой. На следующем этапе туда вкручивается анкер в виде шпильки из металла. Ампула разбивается, оттуда высвобождается клей, который и схватывается. Куски стекла при этом выполняют роль армирования.

Жидкий химический анкер может быть смешан со стиролом, при этом схватывание будет зависеть от температуры воздуха и марки материала. Инъекционные анкеры применяются следующим образом. На первом этапе в бетоне проделывается отверстие, внутренняя полость которого хорошо очищается. Туда выдавливается клей и вставляется крепежный элемент. В процессе затвердевания состав заполняет все поры и неровности. Больше такая методика подходит для пустостроительных материалов.

Материалы и оборудование

Для монтажа химического анкера необходимо заранее подготовить кусок арматуры или резьбовые шпильки, сетчатую гильзу, перфоратор, бур с диаметром шпильки в 2 миллиметра, динамометрические ключи, средства для удаления пыли. Кроме того, потребуются средства для защиты: резиновые перчатки, защитные очки и респиратор.

Как монтировать

  1. Первым этапом нужно высверлить отверстие. Для этого сначала нужно сделать пометку для отверстия, а затем сделать отсечку на шпильке бура или поставить ограничивающую глубину заглушку. Так вы не ошибитесь с глубиной отверстия.
    После этого сверлится отверстие и удаляется лишняя пыль строительным пылесосом или ручной грушей и цилиндрической щеткой. В последнем случае на это уйдет в несколько раз больше времени.

    Внимание!

    Если не убрать пыль, сцепка химического анкера с поверхностью не произойдет.

  2. После того, как мусор убран, нужно заполнить дыру химическим составом. С помощью строительного пистолета вводят двухкомпонентные составы. Два состава смешиваются в носике устройства. В момент выдавливания происходит смешивание веществ и из носика пистолета в отверстие поступает однородное вещество.
    На этом этапе потребуется сетчатая гильза нужного размера. Вставляете ее в носик до самого конца и выдавливаете вещество. При первом нажатии нужно немного вытянуть инструмент, при втором нажатии еще вытянуть. Каждый раз нажимая на пистолет, продвигайте устройство дальше, это обеспечит равномерное заполнение полости.

Механический крепеж для газобетона

Саморезы, анкеры и дюбели входят в группу механического газобетонного крепежа. Рассмотрим первый тип крепления анкера — механический.

Конструкция становится устойчивой благодаря разным диаметрам элементов: крепежного и распорного. Модель использования следующая: после завершения установки металлического стержня, находящегося внутри, усилие, которое передается через резьбу в процессе выкручивания или клин в процессе забивания, создает необходимое условие, чтобы дюбель был устойчив в блоке. Устанавливая механическое крепление для газобетона, не стоит забывать о таком преимуществе, как возможность его демонтировать.

Лучше всего выбирать крепеж для газобетона от компаний Fisher GB, HILTI, HPD. Выбирая данные фирмы, вы можете не сомневаться в качестве изделий, которые они производят из нержавеющей прочной стали. Единственным недостатком при использовании здесь будет высокая вероятность окисления.

В процессе создания строений из газоблоков, когда используется облицовочный кирпич для фасада, стоит выбирать анкеры — гибкие связи. Крепление облицовочного кирпича к газобетону при использовании анкеров будет крепким и надежным. Анкер — незаменимая вещь, если вы решили заняться облицовкой здания.

Изделия российской созданы из стержней из базальтопластика с песчаным напылением, что улучшает адгезию с раствором. Гибкие связи немецкого производителя Bever выполнены из нержавеющей стали. Металлические анкеры DA Welle предназначены для фиксации лицевой кладки с несущей стеной.

Анкеры-бабочки для газобетонных блоков надежно крепятся в пористом материале с помощью сегментов в виде лепестков. Чтобы установить крепление такого типа, не требуется заранее сверлить отверстия. Оцинкованное изделие производит фирма MUPRO. Рассмотрим, каких видов бывают механические крепежи.

Закладной анкерный болт нужно устанавливать в каркасе сооружения до того, как зальете бетон или возведете каменную стену. Крепеж данного типа надежен, выдерживает большие нагрузки, но имеет высокую цену. Распорный анкер производит соединение благодаря силе трения конического элемента, который распирается поступательным движением болта.

Его используют, чтобы закрепить крупную конструкцию на бетон или кирпич. Клиновой крепеж устанавливают в отверстие путем забивания и вкручивания болта с металлической муфтой. Он может выдерживать большие нагрузки.

Химический анкер VM-MA Polar

Химический анкер VM-MA Polar

Подробнее

Химический анкер VM-MA Polar

Химический анкер VM-MA POLAR от производителя МКТ создан на основе винилэстеровой смолы без использо..

Подробнее

Сверловка отверстий

В случае высверливании коническим сверлом крепление будет намного эффективнее.

Первое, что нужно сделать – просверлить место, куда будет установлено крепление. Отверстие проделывают с помощью обыкновенной дрели, далее цилиндрическую форму нужно изменить на конусообразную с расширением в глубине. С помощью насоса необходимо очистить отверстие от пыли и небольших обломков. С газобетоном следует работать осторожно – одно неаккуратное движение может спровоцировать появление трещины.

Вернуться к оглавлению.

Химический анкер VM-PY

Химический анкер VM-PY

Подробнее

Химический анкер VM-PY

Химический анкер VM-PY от немецкого производителя МКТ, включающий в себя клеевую основу из винилэсте..

Подробнее

Механический анкер для газобетона

Существует много видов креплений этого типа. Они могут отличаться по размерам, материалу, из которого изготовлены. Но принцип действия одинаков.

Такие анкеры представляют собой металлический цилиндр с насечками, внутренней резьбой и распорными клиньями. На конце стержня имеются продольные разрезы, благодаря которым цилиндр расклинивается.

Для установки анкера в стене сверлится отверстие необходимого диаметра, глубина зависит от его длины и толщины закрепляемого изделия. В цилиндр заворачивается болт, который расклинивает первый. После этого цилиндр прочно фиксируется в стене, и извлечь его можно, только выкрутив болт. Устанавливать и извлекать его можно неоднократно, без повреждения стены.

Применение химического анкера. Реже вместо болта используется металлический дюбель. Такой монтаж стоит дешевле, но демонтировать его будет проблематично.

Дюбель для газобетона имеет свои недостатки:

  1. Относительно высокая цена.
  2. Распорные клинья создают внутри блока избыточное давление, которое со временем может привести к растрескиванию блока.
  3. Крепление негерметичное. Если оно находится на улице, в просверленное отверстие может попадать вода, и со временем крепление станет ненадежным.

Химический анкер VME

Химический анкер VME

Подробнее

Химический анкер VME

ХИМИЧЕСКИЙ АНКЕР VME ХИМИЧЕСКИЙ АНКЕР VME разработан для использования с арматурой периодического п..

Подробнее

Какой выбрать?

Анкера по бетону выбираются, учитывая расчет нагрузки и такие показатели, как:

  • тип крепления;
  • материал поверхности;
  • металл болта.

Опытные строители рекомендуют выбирать вид анкера соответственно свойствам материала, к которому он будет крепиться. Стальной анкер прочнее алюминиевого и латунного.

Посмотреть «ГОСТ 27751-2014» или

При расчете силы тяжести, действующей на элемент крепления для бетонной плоскости, учитывается, что нагрузка не должна превосходить 25% показателя, указанного в ГОСТе 27751–2014. Выбирая крепления, важно правильно подобрать размеры анкеров для бетона согласно СП: диаметр, длину, параметры резьбы. Дополнительные показатели для расчета: вырывающая сила, изгибающий и крутящий момент.

Химический анкер VMU

Химический анкер VMU

Подробнее

Химический анкер VMU

Химический анкер VMU предназначен для выполнения крепления в сжатой зоне бетона и натуральном камне…

Подробнее

Особенности жидкого анкера HIT-RE 100 от производителя Hilti

Жидкий анкер «Хилти» пользуется сегодня большой популярностью у потребителей. Среди прочих разновидностей в продаже можно отыскать HIT-RE 100. Этот эпоксидный клеевой состав предназначен для установки арматуры и анкеров в бетон. В качестве основы выступает эпоксидный клей. Транспортировать и хранить данную смесь можно при температуре в пределах от +5 до +25 °C. Эксплуатироваться анкер может при довольно широком диапазоне температур от -40 до +70 °C.

В качестве одного из главных преимуществ анкера выступает отсутствие риска образования трещин. Время отвердевания смеси продлено, что позволяет корректировать элементы во время установки. Жидкий анкер Hilti, способ применения которого будет упомянут ниже, подходит для использования внутри и за пределами помещений совместно с материалом в разном состоянии, а именно:

  • влажном;
  • сухом;
  • заполненном водой.

Областями использования анкера является являются:

  • замена арматуры;
  • крепление стальных конструкций;
  • фиксация стальных элементов;
  • соединение и крепление забетонированной арматуры.

Особенности

Анкерный крепеж составляют две главных детали.

  • Распорная часть, то есть та, что после монтирования меняет собственную геометрию, обеспечивая, таким образом, сильную фиксацию анкера прямо в толщу материала с пористой структурой. Если говорить о химических анкерах, то часть, находящаяся в не твердом состоянии, а жидком, легко просачивается внутрь пор, способствуя достаточно надежной фиксации.
  • Стержень внутри, то есть та часть, что фиксируют в самой распорной части.

У распорной детали есть кайма и манжет, благодаря которым крепление не сможет провалиться в высверленные отверстия. Конструкция по длине своей бывает различной – начиная с 40 мм и заканчивая 300 мм. По диаметру же обычно не больше 30.

Выводы

Несмотря на существующее мнение, по утверждению которого на пористом бетоне нельзя ничего зафиксировать, применение анкеров способно обеспечить действительно надежное монтирование. При этом химические системы крепежа могут выдержать довольно большие нагрузки. Вот только покупать изделия следует все же у проверенного производителя, который дает гарантию на всю свою продукцию.

Далее смотрите обзор анкера для газобетона Fischer FPX – I.

Прочность и надежность узлов соединения несущей стены и каркасного профиля зависит от правильного выбора крепежных элементов. Решающим фактором в выборе является материал основания.

Выбор анкера связан с пористостью основания. Керамический кирпич – это плотный строительный материал. В него можно забить простой анкер, риск срыва крепления минимальный.

Газобетон – это легкий и пористый строительный материал. Простой анкер не удержится в теле бетона, его просто вырвет под тяжестью навесного фасада.

Плюсы и минусы применения

Химические анкера имеют массу достоинств перед другими видами крепежей, основными из них являются:

  • отсутствие разрушающего давления на стенки гильзы – химсостав, напротив, укрепляет конструкцию;
  • место размещения крепежа полностью германизируется;
  • стоимость намного ниже, чем у привычных механических дюбелей;

В свою очередь, существует несколько недостатков. Во-первых, это время, которое необходимо для застывания химического состава. Есть вероятность, что за это время шпилька несколько отклонится от ровной линии. Во-вторых, для демонтажа анкера после застывания состава необходимо разрушать участок блока. К примеру, для извлечения механического дюбеля, достаточно выкрутить стержень и без труда вытащить пластиковую гильзу.

Принцип действия

Химические анкеры нужны для того, чтобы крепить тяжёлые предметы в стройматериалах, имеющих рыхлую структуру. Например, пустотелый кирпич, газобетон, пористый камень, дерево или пенобетон.

Такой вид крепежа используют тогда, когда другие виды невозможно применить.

Применяются химические анкеры если невозможно использовать другие крепежи по причине низкой плотности материала, в которых они будут установлены.

Принцип действия химического анкера такой: в отверстие, куда он будет установлен, наливают клеевую массу, с её помощью будет закреплен металлический стержень (шпилька или рифлёный арматурный прут). Когда состав полностью затвердеет, анкер будет вклеен в основание, клеевая масса заполнит даже узкие зазоры между резьбой.

Монтаж в полнотелые материалы

Просверлить отверстие требуемого диаметра и глубины в соответствии с техническими характеристиками. При использовании алмазных буровых инструментов отверстие необходимо сделать шероховатым. Тщательно прочистить отверстие металлической щеткой и продуть воздухом. Не использовать воду для промывки отверстия. Вскрыть упаковку баллона (отрезать край пластикового пакета под винтовой крышкой). Присоединить насадку миксер. Выдавить небольшое количество смеси до момента получения равномерно окрашенного состава (~ 10мл). Заполнить отверстие составом примерно на 2/3. Установить резьбовой стержень до упора и повернуть вокруг своей оси несколько раз. Выдержать требуемое время. Произвести установку закрепляемого изделия и зафиксировать его гайкой с учетом необходимого момента затяжки.

Вывод

Несмотря на то, что многие утверждают – на газобетоне невозможно ничего закрепить, использование химических крепежей доказывает обратное. При всей простоте монтажного процесса, анкер для газобетона может зафиксировать конструкцию огромного веса. Для гарантии положительного результата рекомендуется приобретать крепежи у проверенных производителей, желательно в специализированных магазинах.

Известно, что газобетон – это достаточно легкий стройматериал и к тому же пористый. Легкость и пористость считаются основными и самыми главными достоинствами. Но все же данная структура обладает и своими недостатками – например, в таком блоке совершенно не будет держаться саморез, невозможно даже закрепить гвоздь. Поэтому для решения вопроса с крепежом в газобетон нужно забить анкер.

Читать также: Как нужно бриться мужчинам

Технические характеристики

Расчет производится в соответствии с регламентом монтажа, заполнения отверстия на 2/3. Установка считается правильной, если излишки химического состава выступили из отверстия. В случае использования сетчатой гильзы (пустотелые основания) необходимо прибавить 30%, так как в данном случае гильза заполняется полностью!

диаметр анкера (мм)диаметр отверстия (мм)стандартная глубина отверстия (мм)объем наполнения для одного отверстия (мл)количество отверстий из картриджа 300 (мл)количество отверстий из картриджа 400 (мл)
М810804.1472.496.5
М1012906.7144.759.6
М121411011.1726.935.8
М161812520.9814.319.1
М202417050.735.97.9
M242821085.303.54.7
М3035280177.711.72.3

MAPEI MAPEFIX VE SF — химический двухкомпонентный анкеровочный продукт, упакованный в картриджи по 300 и 420 мл

Химический анкер на основе винилэстера без содержания стирола для структурных нагрузок и конструктивной арматуры в бетоне.

Разработан специально для крепежа стержней с резьбой и с улучшенным сцеплением, элементов из стали и оцинкованной стали, с целью передачи больших нагрузок на полую или плотную основу, а именно: бетон без трещин, облегченный бетон, камень, кирпич, дерево, смешанная кладка.

Mapefix VE SF рекомендуется для иммерсионных крепежей, постоянно подвергающихся влиянию влаги, в морской и промышленной среде, подвергающихся химической агрессии, в районах, где температура минимум -10°С при нанесении продукта и для креплений на горизонтальных, вертикальных, наклонных или потолочных поверхностях; также может быть использован на основаниях, которые являются влажными или мокрыми в момент нанесения, где присутствуют высокие статические или динамические нагрузки.

Mapefix VE SF не содержит стирола и поэтому подходит для использования в слабо проветриваемых помещениях, и, благодаря низкой усадке, для анкеровки небольших круглых коронок.

Технические характеристики:

Цвет: светло-серый

Температура нанесения: от -10°С до +35°С

Время схватывания при +20°С: 6 минут

Время схватывания при -10°С: 90 минут

Время полного отвердевания при +20°С: 45 минут

Время полного отвердевания при -10°С: 24 часа

Предел прочности на сжатие: 100 Н/мм2

Предел прочности на изгиб: 15 Н/мм2

Расход: в зависимости от размера заполняемого отверстия

Упаковка: коробка с 12 шт. (картриджи по 300 или 420 мл) и 12 статических смесителей

Применение в заполненных водой скважинах

17. Декабрь 2019 г.

Крепления под водой или в заполненных водой скважинах являются частью повседневной жизни на строительной площадке. Дождь может заполнить котлован водой, или могут потребоваться специальные работы на плотине. Эти типы приложений могут стать проблемой, и не все продукты подходят. Что необходимо учитывать при установке приложений, связанных с водой? Мы покажем вам ниже.

Ассортимент продукции

Могу ли я использовать свой продукт для подводного применения или нет? Этот вопрос определен в Европейской технической оценке (ETA).ETA вашего продукта обычно можно найти на веб-сайте производителя, в приложении или на упаковке продукта. Раствор на основе эпоксидной смолы FIS EM Plus — это только один продукт, который можно использовать в заполненных водой скважинах. Инъекционный раствор перемешивается и дозируется через дозатор с помощью статического смесителя.

Одной из особенностей FIS EM Plus является то, что сертификат ETA гарантирует срок службы 100 лет. Между тем отчеты МЭА подтверждают срок службы до 120 лет.

Использование под водой

При использовании химических продуктов под водой необходимо учитывать несколько моментов. Начнем с того, что все химические продукты могут достичь максимальной эффективности только после полного отверждения. Необходимо также использовать правильное количество раствора. Если вы не знаете, сколько раствора нужно использовать для вашего приложения, воспользуйтесь бесплатным приложением Mortar FIX . Просто введите параметры нанесения, и количество раствора будет рассчитано автоматически.Кроме того, эту информацию можно найти в инструкциях или каталоге производителя.

Теперь вы можете ввести раствор в просверленное отверстие. Затем вставьте резьбовой стержень по часовой стрелке. Затем раствор должен застыть. Точное время обработки и отверждения указано на этикетке раствора. Внимание: время отверждения должно быть удвоено при использовании раствора в свежем бетоне или заполненных водой скважинах.

Знаете ли вы? Все химические анкерные системы имеют срок годности, указанный на обратной стороне этикетки.Как производитель, fischer может гарантировать загрузку в максимально короткие сроки. Если картридж используется после истечения срока годности, пользователь несет ответственность. Почему это так? Химические продукты состоят, среди прочего, из смолы и отвердителя. Эти два компонента имеют период стабильности при хранении и поэтому являются скоропортящимися.

Наш эксперт Стефан ответит на все ваши самые важные вопросы о «Технологии крепления своими руками» в нашей серии вопросов и ответов. Если у вас есть вопрос, отправьте его нам на Facebook @fischergroup.

%PDF-1.4 % 4 0 объект > эндообъект внешняя ссылка 4 78 0000000016 00000 н 0000002149 00000 н 0000002209 00000 н 0000002987 00000 н 0000003563 00000 н 0000003769 00000 н 0000008973 00000 н 0000009160 00000 н 0000009731 00000 н 0000010334 00000 н 0000010512 00000 н 0000014592 00000 н 0000018730 00000 н 0000023199 00000 н 0000027458 00000 н 0000031367 00000 н 0000035290 00000 н 0000039349 00000 н 0000039462 00000 н 0000039573 00000 н 0000039817 00000 н 0000043361 00000 н 0000043763 00000 н 0000043876 00000 н 0000045396 00000 н 0000045710 00000 н 0000045816 00000 н 0000046993 00000 н 0000047281 00000 н 0000047479 00000 н 0000050605 00000 н 0000050956 00000 н 0000051227 00000 н 0000055035 00000 н 0000055469 00000 н 0000066631 00000 н 0000076574 00000 н 0000088670 00000 н 0000098015 00000 н 0000109765 00000 н 0000155884 00000 н 0000192632 00000 н 0000202806 00000 н 0000209777 00000 н 0000221341 00000 н 0000221415 00000 н 0000222294 00000 н 0000223024 00000 н 0000226646 00000 н 0000268659 00000 н 0000318196 00000 н 0000350749 00000 н 0000365655 00000 н 0000382632 00000 н 0000400049 00000 н 0000417555 00000 н 0000437135 00000 н 0000468001 00000 н 0000497715 00000 н 0000536523 00000 н 0000567390 00000 н 0000594019 00000 н 0000631526 00000 н 0000696880 00000 н 0000760266 00000 н 0000817481 00000 н 0000872510 00000 н 0000896307 00000 н 0000921477 00000 н 0000964399 00000 н 0001016764 00000 н 0001033818 00000 н 0001068473 00000 н 0001117329 00000 н 0001162940 00000 н 0001201678 00000 н 0001250711 00000 н 0000001856 00000 н трейлер ]/предыдущая 1325717>> startxref 0 %%EOF 81 0 объект >поток hb“f“a“^/ʀ

Химический анкер – инструкция по применению | Своими руками

Материал, о котором пойдет речь, имеет множество названий: инъекционная масса, жидкий дюбель, клеевой анкер и т. д.Но чаще всего мы используем словосочетание «химический анкер». Появился относительно недавно, но быстро завоевал популярность на волне распространения пористых стеновых материалов.

Дело в том, что химический анкер является оптимальным, а иногда и единственным решением, когда нужно закрепить строительный элемент или тяжелый предмет мебели на стене из пористого кирпича или газобетона.

Двухкомпонентная синтетическая смола, предназначенная для соединения металлического крепежного элемента с основным материалом.

Принцип его работы следующий.

Сначала в стене сверлят отверстие, очищают его от строительной пыли (с помощью воды или миниатюрной щетки), затем выдавливают внутрь клеевую массу и вставляют крепежный элемент.

Там химический состав застывает, проникая во все пустоты и образуя монолитное соединение. Вытащить закрепленное таким образом крепление можно только куском стены.

В состав всех химических анкеров входит синтетическая смола и отвердитель, которые необходимо соединить, чтобы произошла химическая реакция.

По способу замешивания анкеры делятся на два вида – инъекционные и ампульные. Первые представляют собой довольно большой картридж, состоящий из двух емкостей с разными составами, которые при выдавливании проходят статический смеситель.

Такой анкер можно использовать повторно, пока не закончится клейкая масса. В ампульных якорях оба компонента также разделены, но находятся в одной стеклянной ампуле, разделенной тонкой перегородкой.

Очевидно, что для каждой насадки нужна новая ампула.

Время отверждения химического анкера варьируется от 60 до 300 мин., в зависимости от рецептуры клея и климатических условий, в которых проводятся работы. Пока масса не загустеет, положение металлического стержня можно регулировать, что не позволяют обычные механические анкеры.


См. также: Что такое герметики и их применение


Кроме того, благодаря этой технологии соединения стало возможным крепление вплотную к краю стеновой конструкции.Средний срок службы якоря составляет около полувека.

Такие соединения обладают высокой несущей способностью (намного выше, чем у традиционных распорных анкеров).

О надежности химических анкеров свидетельствует тот факт, что они активно используются при строительстве мостов и строительстве балконов.

1. Принцип установки химического анкера

2. Разница между скобками:

Слева: Распорный пластиковый дюбель

1.Только резьбовые соединения
2. Потеря несущей способности при разрушении материала
3. Фиксация только в точках контакта

Справа: Химический анкер

1. Установка в отверстия любой формы
2. Равнопрочный с основным материалом компаунд
3. Крепление по всей площади контакта

Анкеры химические

выпускают такие фирмы как SORMAT, TECH-KREP, KOELNER, R-KER, HILTI и др. Стоимость патронов в среднем 400-1600 руб., ампула-60-90 руб.

Автор: Ю.Лешкевич

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяин!”


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Забивные анкеры | СейфВорк СА

Забивные анкеры (химические или механические) иногда используются там, где залитые болты были размещены в неправильных положениях, или когда требуется внести изменения в конструкцию после заливки бетона.

Если анкерные крепления установлены неправильно, конструктивный элемент, соединенный с анкерной системой, может стать неустойчивым и разрушиться до завершения строительства здания.

Химические анкеры, установленные на место

Проблемы безопасности

Риски, связанные с химическими анкерами, включают:

  • несоблюдение спецификаций или рекомендаций производителя при установке химических анкеров
  • смешивание химических анкеров разных марок или использование анкеров или размеры анкеров не указаны проектировщиком
  • несоблюдение безопасного метода работы или указаний инженера-конструктора при монтаже
  • внесение изменений в полевых условиях без консультации с инженером-конструктором
  • отсоединение опоры колонны от крана или других временных опор, до для установки постоянных раскосов или соединения с другими компонентами здания, необходимыми для устойчивости конструкции.

Меры по контролю рисков

Процедура монтажа должна соответствовать безопасному методу работы и/или инструкциям инженера. Если изменения в проекте необходимы, они должны быть переданы проектировщику для утверждения до реализации.

Использование химических и механических анкеров должно осуществляться в соответствии с инструкциями производителя, которые охватывают:

  • размер и глубину просверленного отверстия
  • процедуру установки
  • время отверждения.

Время отверждения зависит от температуры, поэтому необходимо учитывать температуру основания, а не температуру воздуха.При установке болтов следует избегать ненастной погоды и влаги.

Убедитесь, что химические анкеры удовлетворительно закреплены/отверждены, например, с помощью испытания на крутящий момент, прежде чем позволить колонне воспринимать какие-либо структурные нагрузки.

Не смешивайте анкеры разных марок.

При использовании клея соблюдайте соответствующий паспорт безопасности.

Дополнительная информация

AS 3828: Руководство по монтажу строительных стальных конструкций — доступно в нашей библиотеке

инструкций по применению, характеристикам, расходу и видам.Инструкция по применению

В настоящее время, благодаря инновационным технологическим разработкам, постоянно появляются новые материалы, способные облегчить и ускорить строительные работы, значительно повысить прочность и долговечность создаваемых конструкций. Одной из таких новинок является химический анкер, недавно появившийся в свободной продаже.

Итак, химический анкер – что это такое и как его применять? Подобный вопрос наверняка возникает у многих домашних умельцев, тех, кто впервые столкнулся с такой «диковинкой» или только что услышал.Материал относительно новый, широкой популярности пока не приобрел, но, наверное, в большей степени – лишь из-за недостаточной информации. Поэтому в данной публикации мы постараемся хоть в какой-то мере восполнить этот пробел, рассмотрим виды и характеристики химических анкеров, основные технологические приемы их применения.

Что такое химический анкер?

Химический анкер представляет собой двухкомпонентный клей на основе синтетических смол. В технической литературе и в разговорном сленге строителей имеет множество других названий – «анкерная вклейка», «инъекционная масса», «система, склеивающая анкер», «жидкий дюбель или анкер», ну и «химический анкер».

Впервые этот вид крепления был применен в горнодобывающей промышленности – для монтажа конструкций с креплением к рыхлым породам. Со временем он распространился на всю строительную отрасль.

В отличие от традиционных анкеров с прокладками, химические материалы способны обеспечить высокую надежность фиксации на неустойчивом, малопрочном или конструктивно сложном материале.

Химические анкеры – это не просто обычный тюбик клея, а высокотехнологичная система крепления.Обычно помимо составов в продажу поставляются приспособления для сверления отверстий, смесительные пистолеты, дозаторы массы, специальные скребки и щетки для чистки отверстий и другие. необходимые инструменты и приспособления.

Составы химических анкеров подбираются под конкретную задачу с учетом условий использования, в том числе, конечно, и специфики материала, из которого возводится основание.

Пропорции различных веществ, используемых при производстве химических анкеров, являются коммерческой тайной каждого производителя.Единственное, что можно сказать с некоторой долей уверенности, так это то, что в состав входят такие компоненты, как:

  • Синтетические смолы на основе полиуретана, акрила или полиэстера.
  • Мелкий кварцевый песок.
  • Цементный компаунд – используется в качестве наполнителя и вяжущего, обеспечивающего прочностные характеристики клея.
  • Отвердитель.

Принцип действия химического анкера заключается в креплении металлического стержня (шпильки) с помощью синтетического клея в бетонных (в том числе ячеистых), кирпичных и многих других конструкциях.Химическая масса глубоко проникает в основной материал, заполняя его поры. Затем синтетические смолы затвердевают, образуя монолит, который надежно удерживает анкерную деталь в основании.


Технология фиксации химическим анкером проста – подготовленное отверстие заполняется клеевой массой (с помощью специального пистолета-дозатора или путем установки специальной капсулы). После этого в него вставляется металлический элемент (чаще всего шпилька, но может быть и просто рифленый арматурный стержень).Химический состав как бы обволакивает металл, заполняя даже узкие промежутки между нитями.

Эти анкеры значительно превосходят обычные анкеры или дюбели с точки зрения их способности выдерживать вырывную нагрузку. А при очень высоких нагрузках – им вообще нет аналогов.

Следует отметить, что прочность соединений, выполненных с помощью химических анкеров, настолько высока, что материал применяется даже для козырьков зданий, мостов, а также в их подводной части и т.д.

Применение этого материала особенно актуально в тех случаях, когда традиционные анкеры и дюбели не способны обеспечить надежное соединение крепежа с основанием. Например, если металлические элементы необходимо закрепить в «слабом» фундаменте, это может быть пустотелый кирпич, ракушечник, известняк, песчаник, керамзитобетон или ячеистый бетон. Поэтому в последние годы популярность этого материала неуклонно растет.

Различные клеи имеют разное время схватывания и отверждения.Он может варьироваться от нескольких часов до суток.

Разновидности химических анкеров

Как упоминалось выше, химические анкеры обычно состоят из двух компонентов. Их компоненты смешивают друг с другом непосредственно перед употреблением. Выпускаются и реализуются в трех видах: ампульный вариант, составы, упакованные в два картриджа, а также в один картридж, внутренне разделенный на два отсека.

Материалы, упакованные в картриджи, имеют такой же принцип действия.Однако для разных видов таких упаковок необходимы и различные приспособления, предназначенные для дозированной доставки состава в просверленные отверстия(отверстия).


  • Ампульные анкеры – изготавливаются под определенный диаметр скважины. На каждую точку крепления приобретается одна ампула. Этот тип анкера обычно используется для анкеровки в основании, что может гарантировать высокую точность и чистоту при сверлении отверстия.

Капсульная версия более удобна в использовании в том смысле, что нет необходимости контролировать уровень заполнения отверстия.Небольшая разница диаметров отверстия и капсулы хорошо компенсируется расширением клеевой массы при ее затвердевании.

Ампула состоит из двух капсул – с клейкой массой и отвердителем, которые соединяются путем ввинчивания металлического элемента с резьбой, например, шпильки. В этом случае смешивание отвердителя и основного вещества происходит более равномерно, чем при использовании картриджей.

Однако этот вариант химического анкера не подходит для использования на ячеистом основании вертикальной конструкции, так как масса будет стекать вниз, не успев затвердеть.


  • Два картриджа разного объема, соединенные друг с другом на выходе, содержащие клей и отвердитель. Этот вариант химического анкера требует для работы специального пистолета для одновременной порционной подачи компонентов в смесительную насадку. Кстати, хорошо видно, что внутри этого смесителя установлена ​​специальная спираль, обеспечивающая максимально равномерное перемешивание компонентов еще до подачи их в просверленное отверстие.

  • Один картридж, но тоже состоящий из двух секций, в котором также содержится клеевая масса и отвердитель.Они соединяются вместе и висят в аналогичном направляющем носике во время экструзии. А вот для работы можно использовать обычный строительный шприц-пистолет, удобный для домашнего использования.

Последние две разновидности делятся на универсальные и предназначены для вклеивания металлических деталей в бетонные основания. И первый, и второй варианты называются инъекционными якорями.

Наиболее популярны универсальные варианты анкеров. Это можно объяснить тем, что нет необходимости предварительно рассчитывать количество капсул.Кроме того, такие анкеры удобны для заделки конусообразных шпуров, расширяющихся в глубь основания.

Анкеры

, предназначенные для вклеивания шпилек или арматурных стержней в бетонное основание, обычно имеют густую консистенцию. В их состав входят ингибиторы коррозии и раскислители, что особенно важно при установке арматуры в бетон.


Для некоторых анкеров, предназначенных для бетона, требуются специальные химикаты для работы с арматурой и просверленными отверстиями, а также инструменты для вдавливания шпилек или стержней в отверстия.

Химические анкеры

, расфасованные в кассеты, имеют общий недостаток – довольно сложно контролировать заполнение скважины. Часто масса начинает стекать под действием силы тяжести, если основание полое или пористое.


Снизить расход материала и добиться его равномерного распределения по всем направлениям скважины вполне возможно, используя сетчатые втулки. Эти элементы могут иметь разные размеры, и подбираются в каждом случае индивидуально.

О стоимости химических анкеров говорить сложно – цена на различную продукцию может отличаться буквально в десятки раз.Во многом это зависит от конфигурации системы и, конечно же, от производителя.

Каждый из упомянутых видов материала представлен в продаже весьма значительным количеством наименований, так как химические анкеры выпускаются многими компаниями. Поэтому необходимо учитывать, что технологии нанесения могут существенно отличаться друг от друга.

На что обратить внимание при выборе химического анкера?

Важной задачей является достижение гарантированного соответствия химического анкера своим характеристикам и условиям его использования.Чтобы правильно выбрать материал, перед его приобретением необходимо внимательно изучить инструкцию, расположенную на упаковке или приложенную к ней.


Изготовитель указывает в своих рекомендациях типы конструкций и материалы их изготовления, рекомендуемое расположение отверстий и их размеры, способы крепления, диапазон влажности и температуры, а также допустимые нагрузки по разным причинам. Кроме того, необходимо обратить внимание на возможные ограничения по условиям эксплуатации, по скорости затвердевания состава – это особенно важно для химических анкеров атмосферного твердения.

Преимущества и недостатки химических анкеров.

Химические анкеры, как и все строительные материалы, имеют свои положительные и отрицательные характеристики. Необходимо иметь информацию о них, чтобы не столкнуться с неприятными моментами при использовании креплений и в процессе эксплуатации готовой конструкции.


ТО Достоинства Этот конкретный материал можно отнести к следующему:

  • Герметичность затыкания отверстия после установки анкера.
  • Отсутствие напряжения растяжения в бетонном основании.
  • Широкий спектр применения.
  • Простота монтажных работ, не требующая опыта и специальной подготовки.
  • Высокая прочность анкера при его затвердевании, значительно превышающая этот параметр у традиционных распорок.
  • Способность выдерживать большие нагрузки и напряжения растяжения, т.е. высокая несущая способность.
  • Анкер химический – материал, стойкий к внешним атмосферным воздействиям, к коррозионным процессам, инертный к химическим воздействиям.
  • Существуют специальные анкерные составы с характеристиками, позволяющими использовать их в условиях повышенной влажности и на переувлажненных поверхностях, а также вообще для конструкций, создаваемых под водой.
  • Срок службы такого соединения сравним со сроком службы самого основания и обычно составляет не менее пятидесяти лет.
  • Производители выпускают клеи, не содержащие токсичных веществ. Эти варианты выбираются для внутренних работ. Поэтому при выборе материала на этот фактор следует обращать особое внимание.
  • Коэффициент теплового расширения анкеров находится в том же диапазоне, что и у основных материалов. Благодаря этому качеству при эксплуатации конструкций не возникают лишние внутренние напряжения при перепадах температур.

Особое внимание следует обратить на недостатки химических анкеров, так как они доставляют большое количество неприятностей:

  • В отличие от традиционных анкерных элементов химические составы требуют достаточно длительного периода, прежде чем установленный крепеж будет полностью готов к восприятию нагрузки.Срок готовности крепления зависит от температуры окружающей среды:

При температуре +20 градусов время отверждения составит 25÷40 минут;

При 5 градусах – 5,5÷6 часов;

Если температура ниже, то отверждения (полимеризации) составов практически не происходит.

  • Короткий срок хранения в невскрытой упаковке. Как правило, он составляет не более одного года.
  • Короткое время жизни композиции после вскрытия картриджа.Поэтому, если упаковка открыта, ее необходимо использовать немедленно.
  • Высокая стоимость материала, которая отпугивает многих потенциальных потребителей.

Производители химических анкеров

На российском рынке свою продукцию представляет значительное количество как отечественных, так и зарубежных производителей. На практике безукоризненно зарекомендовали себя материалы производства известных европейских компаний.

В таблице ниже представлены ведущие производители и небольшой обзор их ассортимента.На самом деле ассортимент производимой ими продукции намного шире.

Логотип компании Тип анкера Объем и характеристики химического анкера
Производитель “Fischer” (Германия)
РМ «Реакционсанкер» – ампула с клейкой массой, внутри которой находится отделение с отвердителем. Производитель выпускает ампулы разных размеров – М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
FHP Hammerpatrone – ампула с клеем и отвердителем для установки металлических элементов в бетонное основание. Выпускается в следующих размерах – 10 (13×90), 12 (15×110), 16 (18×125), 20 (24×180).
FIS V 360S Injections-Mortel Двойной картридж, для работы требуется специальный пистолет. Основной картридж 360 мл и два миксера.
FIS V S 150 C Injections-Mortel Один картридж стандартного размера.Для работы понадобится обычный строительный пистолет под стандартные патроны. В комплект входит картридж на 150 мл, два миксера и переходник.
Производитель “Hilti” (Лихтенштейн)
HVU “Клейкий капсульный анкер”. Ампула с метаакриловой полиуретановой смолой, кварцевым песком и отвердителем. Капсулы имеют следующий объем: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280), М33. (37×300), М36 (40×330), М39 (42×360).
HIT-HY150 Инъекционная система Fast Curinq. Это два сдвоенных картриджа с акриловой смолой и отвердителем. Для работы требуется специальный пистолет. Объем картриджа 330 мл и два отвердителя, у HIT-HY20 один отвердитель.
ХИТ-HY50
ХИТ-HY20
Производитель “Мунго” (Швейцария)
MSP Шлагпатроне. Ампулы со смолой и отвердителем.Объем капсулы: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
млн лет назад Вербунанкер. Ампулы с двумя компонентами. Объем: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
MIT-P Один картридж. Для работы используется стандартный строительный пистолет. Объем картриджа 150 мл, два миксера.
MIT-P Двойной картридж. Набор: 235 мл и два миксера.
MIT-SF Двойной картридж. Объем 380 мл и два миксера.
MIT-EA Двойной картридж. Объем 825 мл и два миксера.
Производитель “Сормат” (Финляндия)
КЕМ «Кемиаллинен анккури» – ампулы с полиэфирной смолой и отвердителем, объем М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
KEMLA «Кемиаллинен лионтиампулли» – ампулы с полиэфирной смолой и отвердителем, объем М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24 × 170).
ИТХ “Инъектоинтитетехника”. Картридж с полиэфирной инъекционной смолой, 380 и 150 мл
Производитель “ТОКС” (Германия)
TVA Вербунд-Анкер. Ампулы со смолой и отвердителем объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280) .
THP Хаммерпатрон. Ампулы со смолой и отвердителем, объем М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
TVM-K Verbundmortel. Картридж с инъекционной массой, объем 380 и 150 мл.

В маркировке капсульных изделий указываются их размерные параметры. Например, М10 (12×90): буква «М» — метрическая резьба шпильки, «12» — диаметр шпильки в сечении, «12 и 90» — диаметр отверстия и глубина металлической застежки в основании.

Особо можно выделить химические капсульные анкеры “Hilti” – это модифицированный материал, адаптированный к диапазону температур при монтаже от -18 до +40 градусов.Производитель поставляет изделия для отверстий диаметром от 8 до 30 мм, поэтому их можно использовать для установки в основание мощных арматурных стержней.

Можно ли самому сделать химический анкер?

Готовые химические анкеры имеют достаточно высокую стоимость, а также небольшой срок хранения после вскрытия картриджа. Поэтому у многих начинающих строительных мастеров возникает вопрос о самостоятельном изготовлении подобного состава.

Действительно, аналог химического анкера сделать вполне реально.Смесь изготовлена ​​на основе эпоксидной смолы. Физико-технические характеристики этого компонента вполне способны обеспечить отличное сцепление материалов. Эпоксидная смола обладает повышенной адгезией к таким основным материалам, как бетон, кирпич, ракушечник и др., поэтому вполне может служить основой для создания композиции собственного производства.

Для изготовления самодельного химического анкера потребуется:


  • Смола эпоксидная – ЭД-20.
  • Отвердитель для него УП-583.
  • Цемент или гипс, в качестве наполнителя можно добавить немного мелкого песка.
  • Пластификатор ДБФ или ДЭГ-1.

При приготовлении такой смеси необходимо придерживаться следующих указаний:

  • В эпоксидную смолу необходимо добавить пластификатор, 5 ÷ 10% от общего объема смолы, после чего тщательно перемешать.
  • Далее в массу засыпается наполнитель и хорошо перемешивается – гипс, цемент. Его количество также невелико и должно составлять 5÷10%.
  • Отвердитель запускается в смесь последним, его берут в пропорции 1:10 или 1:8 от общего объема.

После тщательного перемешивания получается готовый к применению состав, который необходимо использовать немедленно. Время отверждения составляет от одного до двух часов, в зависимости от температуры окружающей среды. Поэтому самодельный якорь нужно готовить порционно, чтобы успеть его выработать. Эпоксидный анкер сохнет долго – 12-24 часа, но реакция смолы и отвердителя начинается сразу после смешивания компонентов. Пластификатор увеличивает срок службы композиции. Если в качестве наполнителя в массу добавить гипс, то время схватывания и твердения сокращается.

Самодельные эпоксидные смолы имеют свои преимущества и недостатки

ТО преимущества включают следующие качества:

  • Высокие прочностные характеристики отвержденного состава.
  • Минимальная усадка при отверждении.
  • Хорошая адгезия.
  • Возможность применения при температуре от -10 до +35 градусов.

Недостатки этим составом можно считать:

  • Достаточно длительное время отверждения.
  • Возможность использования состава только для сухих и хорошо очищенных отверстий.
  • В процессе эксплуатации конструкции из эпоксидного анкера может выделяться небольшое количество фенола.

Подготовка отверстий и установка химических анкеров

Чтобы химический анкер правильно «работал», следует не только правильно использовать эти составы, но и тщательно подготовить отверстия для монтируемых крепежных элементов.

Правила сверления и подготовки отверстий

Для оборудования шпуров под установку металлических деталей с применением химических анкеров применяют три способа.Два из них используются для крепления несущих элементов и сложных конструктивных узлов. Отличие базовых способов сверления заключается в более точном сверлении отверстий, предназначенных для ответственных крепежных элементов. Точность расположения гарантирует снижение расхода химического анкера и его равномерное распределение по стенкам шпура. Понятно, что диаметр отверстия должен превышать диаметр шпильки или арматуры. И при изучении инструкции от производителя нужно обращать внимание на его рекомендации, так как они могут отличаться для разных составов.

К ответственным креплениям относятся соединения частей несущих конструкций, например, крепления каркасных стен к бетонному основанию. Или установка консольных рам навесных систем, на которые предполагается значительная статическая или динамическая нагрузка.


Третий способ сверления предназначен для неответственного крепления в конструкциях несущих стен, изготовленных из материалов класса прочности М100 и ниже. Несущая способность таких материалов не позволяет оборудовать в них ответственные крепления.Поэтому в созданных условиях химический анкер может выдержать только статистическую нагрузку шарнирной системы определенного веса.

Проводится сверление отверстий, на которые устанавливается сверло необходимого размера. В любом случае, независимо от типа материала, готовое отверстие требует качественной очистки от пыли. Процесс очистки лучше всего проводить сжатым воздухом. Необходимо тщательно освободить поры материала внутри отверстия, чтобы при растекании анкерного состава он проникал в них.

Для продувки используются специальные насосы или баллоны с углекислым газом. Если этих приспособлений нет под рукой, то чистку в домашних условиях можно произвести с помощью резиновой груши. При этом они не ограничиваются только одной продувкой. Операции по очистке рекомендуется проводить посменно – щеткой-щеткой и сжатым воздухом, производить не менее трех-четырех раз.


  • Кондуктор прямой – это приспособление исключает биение сверла и обеспечивает идеально перпендикулярное положение отверстия к поверхности стены.

  • Осциллирующий кондуктор позволяет расширить внутреннее пространство скважины до конической формы, сохранив при этом диаметр скважины на входе.

При устройстве такого отверстия часть нагрузки от анкера, удерживающего металлический элемент, передается на материал основания (стену). То есть крепление получается более надежным, что особенно важно для стен из материалов с низкой прочностью.


  • Полые сверла удобны для сверления – они облегчают очистку отверстий от строительной пыли.

Тщательная очистка скважины является обязательным условием при использовании химического анкера, так как от этого зависит сцепление между материалами. Пыль, оставшаяся в порах, будет серьезным препятствием для качественного контакта клеевой массы с основным материалом.


Для эффективного удаления пыли с применением продувки предварительно необходимо обработать отверстие специальной металлической щеткой, которая может освободить поры материала. После этого его можно легко удалить, продув отверстие.


При бурении скважин в материалах с закрытыми порами их промывают. Для этого используются специальные растворы поверхностно-активных веществ (ПАВ) на водной основе. При промывке отверстий образуется большое количество пены, которая затем удаляется из отверстий с помощью сжатого воздуха.

Сразу следует отметить, что практически для всех типов химических анкеров подготовленные отверстия пригодны для крепления только сразу после очистки.

Последовательность работ при приклеивании анкера

Как было сказано выше, проще всего работать с химическим анкером, выполненным в капсульном исполнении.После установки ампулы в подготовленное отверстие необходимого диаметра вкручивается шпилька. Во время этой процедуры смола равномерно смешивается с отвердителем.

При введении той же массы пистолетом необходимо учитывать некоторые тонкости:

  • Если монтаж металлических элементов планируется производить на основание, возводимое из пористого или пустотелого материала, то для отверстий необходимо использовать сетчатый рукав. Этот элемент устанавливается в отверстие до введения клея и способствует равномерному распределению состава по всем поверхностям.

  • При использовании двухкомпонентного химического анкера необходимо использовать миксер. По этому направляющему носику составы подаются в заданной производителем пропорции, одновременно смешиваясь друг с другом. Для каждого из химических составов используется специальный миксер, который идет в комплекте с картриджем.

  • Для качественного заполнения отверстия следует использовать специальный пистолет-дозатор. Этот элемент позволяет выдавливать массу под давлением, за счет этого воздух хорошо вытесняется из отверстия, а клеевая масса занимает свое место.

  • Если ввод в отверстие арматуры или шпилек длиной более 500 мм будет производиться вручную, то рекомендуется использовать для этой цели специальный шаблон, способный механически подавать металлический элемент под определенным давлением и соблюдая перпендикулярность положения.

  • Если выбраны ампульные анкеры, то после их установки в отверстие арматуру или штифт часто зажимают в патроне электродрели и вводят в отверстие, вращая на средней скорости.
  • Когда металлический крепеж установлен в отверстии, он должен оставаться неподвижным до полного отверждения. химический состав . Время застывания у разных составов разное, но при температуре не ниже 15÷20 градусов оно составляет в среднем 35÷40 минут. При отрицательных температурах процесс может проходить в течение 8-12 часов. Поэтому монтажные работы рекомендуется производить при температуре не ниже -5 градусов. Если работы должны проходить при более низких температурах, то следует выбирать специальные составы, которые также можно найти в продаже.
  • Отметим еще один нюанс. Химические анкеры не всегда обеспечивают достаточную затяжку вдавленного стержня или шпильки. Из-за отсутствия начального напряжения металлического элемента может возникнуть деформация крепления. Поэтому при подвешивании или закреплении на внешней конструкции любого устройства (тяжелого предмета мебели и т.п.) его необходимо размещать вплотную к несущей конструкции. Таким образом, не будет растягивающейся «шейки» кронштейна, находящегося вне зоны действия химического анкера, то есть выступающего из стены.В любом случае штифт должен быть утоплен в основание не менее чем на половину своей длины.

Чтобы не перегружать читателя словесной информацией, предлагаем ему посмотреть видеоролик, рассказывающий о химическом анкере картриджного типа «Hilti HFX» и демонстрирующий процесс его применения.

Видео: Назначение химического анкера Hilti HFX и работа с ним

Приложение: Как рассчитать расход химического анкера?

Уже было сказано, что материал очень дорогой и требует аккуратного расходования.И как хотя бы примерно рассчитать, сколько состава потребуется для фиксации одной шпильки (стержня)? И сколько уйдет на весь предстоящий объем работ?

Для этого предлагаем воспользоваться возможностями онлайн-калькуляторов ниже.

Есть два калькулятора.

  • Первый из них рассчитывает расход состава с прямой цилиндрической скважиной, которая обычно применяется на конструкциях с высокой несущей способностью материала.
  • Второй – для конической, расширяющейся внутрь скважины, пробуренной осциллирующим кондуктором. Такой подход характерен для стен из материалов низкой прочности (менее М100).

Можно сравнить, насколько выше становится расход клеевого состава во втором случае при прочих равных параметрах (глубина отверстия, диаметр отверстия на входе в стену, диаметр шпильки).

Анкеровка

— один из самых надежных способов крепления закладных элементов в железобетонных фундаментах, стенах, кирпичной кладке и других конструкциях.Таким образом крепятся колонны, столбы, оборудование, рамы ворот, двери, закрепляются консоли, навесы, навесы, светильники и так далее. Основные типы используемых анкеров – механические и химические.

При выборе анкеров учитываются характеристики основания, в которое они монтируются, выполняются статические и динамические расчеты на заданные нагрузки, учитываются тип и форма шпилек, площадь установки, краевые и осевые расстояния . При использовании химического анкера дополнительно учитываются особенности его полимерной основы.

Документами, регламентирующими установку анкерных деталей, являются СНиП 2.09.03-85 «Конструкции промышленных предприятий», Руководство к этому СНиП, Еврокод ETAG 001 «Анкеры металлические для применения в бетоне», а также стандарты предприятий, разработанные ведущими производителями механические и химические анкеры. Например, стандарт «Анкеровка к бетону», разработанный НИЦ «Строительство» совместно со специалистами компании «Хилти» и ряд других рекомендательных руководств.

Кроме того, в помощь инженерам-конструкторам производители анкерных систем разрабатывают собственные калькуляторы, позволяющие быстро подобрать необходимые системы крепления с учетом конкретных условий монтажа и нормативных требований. Некоторые программы расчета можно использовать онлайн, другие работают только в десктопном режиме и требуют установки на компьютер.

Рассмотрим самые популярные пакеты программ:

  1. Программное обеспечение для проектирования анкеров Hilti Profis Anchor
  2. Онлайн калькулятор расхода химического анкера Тех-КРЭП
  3. Калькулятор объема химических анкеров Fischer
  4. Расчет объема химического анкера HIMTEX онлайн
  5. Настольное программное обеспечение для расчета анкеров Mungo
  6. Настольная программа для расчета анкеров МКТ
  7. Калькулятор веса фундаментных болтов

1.Программа расчета анкеров Hilti Profis Anchor

Настольная программа Profis Anchor разработана компанией Hilti для выполнения расчетов и подбора механических и химических анкеров, выпускаемых под этой маркой. Программа позволяет рассчитать анкеры разных типов, форм и размеров.

В основе расчетного комплекса лежат инновационные конструкторские решения, учитывающие все уникальные параметры анкерных систем Hilty.Используя данную услугу, пользователь получает доступ ко всем продуктам компании, а также возможность быстро и правильно применить подходящее техническое решение для любого конкретного случая.

Программа требует установки на компьютер. Скачать установочный файл можно по этой ссылке .

2. Онлайн калькулятор расхода химических анкеров Тех КРЕП

На российском сайте известного производителя Тех-КРЭП (Великобритания) в онлайн-режиме доступна фирменная программа расчета.Калькулятор позволяет определить расход химического анкера для следующих позиций:

    Анкер
  • Эко Стирол – для всех типов оснований;
  • Easf – для бетонных конструкций всех видов;
  • Персф – для заделки в пустотелый кирпич и подобные конструкции;
  • Арктика – используется для работы при отрицательных температурах;
  • Чистая эпоксидная смола без растворителя – используется для более высоких нагрузок на анкер.

3. Калькулятор объема для химических анкеров fischer

Fischer — всемирно известный производитель химических анкеров на основе уникальной рецептуры собственной разработки.Технология Fischer исключает возможность серьезной усадки композиции в процессе отверждения. Процесс отверждения может происходить в широком диапазоне температур. Опыт использования химических анкеров fischer в климатических условиях России насчитывает более 10 лет.

Для удобства расчета своей продукции компания предоставляет бесплатную настольную программу. Для его использования необходимо скачать установочный файл по этой ссылке и установить на свой компьютер.

4. Расчет объема химического анкера HIMTEX онлайн

Бесплатная программа для расчета объемов химических анкеров в производстве HIMTEX представлена ​​на сайте компании .

Расчет химического анкера HIMTEX производится в соответствии с регламентом монтажа. При этом отверстие заполняется на 2/3 объема.

Правильный монтаж подразумевает, что полимерная композиция должна немного выступать из отверстия при заливке.В случае установки в полое основание с помощью рукава сетчатого типа оно полностью заполняется, поэтому объем состава увеличивается на 30%.

5. Настольная программа для расчета анкеров Mungo

Компания Mungo предлагает воспользоваться бесплатной настольной программой для расчета брендированных анкеров. Сервис Mungo имеет следующие преимущества:

  • дружественный интуитивный интерфейс;
  • работа с программой основана на последовательности понятных действий при наличии подсказок;
  • ввод данных
  • может осуществляться как в цифровом, так и в графическом виде;
  • доступна многоязычная поддержка
  • ;
  • наличие плоского и трехмерного режимов отображения, удобное переключение видов;
  • В сервисе можно сохранить
  • персональных данных с возможностью доступа к ним для последующих расчетов;
  • простой и удобный способ печати, возможность отображения необходимой информации;
  • периодическое обновление программы.

Для того, чтобы скачать и установить программу для расчета анкеров, необходимо пройти по ссылке и зарегистрироваться на сайте Mungo .

6. Desktop-программа для расчета анкеров МКТ

Компания MKT , известный немецкий производитель анкеров, представляет бесплатную программу для расчета параметров своей продукции.

Результатом работы настольной программы является готовый монтаж анкеров МКТ как механического, так и химического типа.Интерфейс интуитивно понятен. Расчет произведен для всех продуктов МКТ , допущенных к применению в соответствии с нормами, действующими в Европе.

Программу отличает наличие исчерпывающей информации при выдаче результатов, а также удобство ее распечатки. Для того, чтобы скачать и установить программу, вам необходимо перейти по ссылке на официальный сайт компании.

7. Калькулятор веса фундаментных болтов

Отличный бесплатный онлайн калькулятор расчет веса анкерных болтов фундамента.Программа по заданным параметрам болтов (диаметр, длина) и их необходимому количеству определяет массу всех элементов (гаек, шайб, анкерных пластин, шпилек), а также собранных болтов различных типов для заполнения спецификации на рисунках. Также возможно конвертировать веса болтов обратно в штуки. Все расчеты выполняются по ГОСТ 24379.1-2012.

Жидкий анкер

является альтернативным решением для крепления монтажных конструкций. Он заменил традиционный механический метод.Крепление фиксируется за счет застывания химического состава в основе материала. Применение этого метода не предусматривает распорки, что свидетельствует об отсутствии деформационных напряжений.

Область применения

Такое крепление применяется для монтажа в материалы со слабой твердостью или плотностью, среди них:

  • пеноблок;
  • ракушечник;
  • клинкерный кирпич;
  • газобетон.

Основные характеристики

Жидкий якорь 20 лет назад считался дорогой новинкой и использовался только в качестве эксперимента.С тех пор состав и технология таких анкеров шагнули вперед, что сделало этот вид крепежа преобладающим и более дешевым при работе со сложными материалами. Довольно часто эту технологию называют вклейкой дюбеля.

Анкер химический – синтетическая двухкомпонентная смола для соединения и фиксации металлических изделий к основному материалу. Такое решение появилось на рынке относительно недавно, но благодаря своим выдающимся характеристикам завоевало признание потребителей.Химические анкеры чаще всего используются, когда обычные пластиковые или металлические дюбели не могут удержать конструкцию.

Жидкий анкер нашел свое распространение при работе с:

  • плотным бетоном;
  • пористые материалы;

полые строительные изделия.

Что касается пористых материалов, то среди них необходимо дополнительно выделить керамзитобетон, песчаник и известняк. Если речь идет о строительных изделиях, то в данном случае необходимо упомянуть поризованную керамику и кирпич.

Разновидности жидких анкеров

Жидкий анкер предлагается к продаже в двух разновидностях, включая ампульный и инъекционный. Первые представляют собой одно- и двухкомпонентные композиции. Что касается инъекционных, то они продаются в тубах и картриджах, а их второе название – капсулы.

Ампульные жидкие анкеры представлены стеклянными цилиндрами, внутри которых находится смола, при контакте с воздухом она затвердевает. Перед использованием этого раствора в материале просверливаются отверстия, куда помещается ампула.На следующем этапе в него вкручивается анкер в виде металлической шпильки. Ампула разрывается, оттуда выделяется клей, который схватывается. В этом случае в качестве армирования выступают кусочки стекла.

Жидкий химический анкер можно смешивать со стиролом, состав зависит от температуры воздуха и сорта материала. Инъекционные анкеры используются следующим образом. На первом этапе в бетоне делают отверстие, внутреннюю полость которого хорошо очищают. Туда выдавливается клей и вставляется застежка.В процессе застывания состав заполняет все поры и неровности. Этот метод больше подходит для пустотных строительных материалов.

Особенности жидкого анкера HIT-RE 100 от производителя Hilti

Жидкий анкер «Hilty» сегодня пользуется большой популярностью у потребителей. Среди других разновидностей на рынке можно встретить HIT-RE 100. Этот эпоксидный клей предназначен для установки арматуры и анкеров в бетон. В качестве основы выступает эпоксидный клей.Данную смесь можно транспортировать и хранить при температуре от +5 до +25°С. Анкер можно эксплуатировать в достаточно широком диапазоне температур от -40 до +70°С.

Одним из основных достоинств анкера является отсутствие риска растрескивания. Время отверждения смеси увеличивается, что позволяет подгонять элементы при монтаже. Жидкий анкер Hilti, способ применения которого будет указан ниже, подходит для внутренних и наружных работ вместе с материалом в разных состояниях, а именно:

  • влажный;
  • сухой;
  • наполненный водой.

Области применения анкера:

  • замена арматуры;
  • крепление стальных конструкций;
  • крепежные стальные элементы;
  • соединение и крепление арматуры бетона.

Стоимость и основные характеристики анкера жидкого Хит Ре 500 от производителя Hilti

Вышеупомянутый анкер жидкий, цена которого 2200 руб. за упаковку, отлично подходит для отверстий, которые имеют внушительный диаметр и глубину, и были изготовлены с использованием надежного и качественного материала.Он способен выдерживать внушительные нагрузки и позволяет устанавливать шпильки большего диаметра, чем М24.

В бетоне нет напряжений, это уменьшает межцентровые расстояния и шаг до края. Анкер является гибким и может использоваться даже во влажных отверстиях без ущерба для адгезии. Упаковка имеет экономичный дозатор, поэтому при введении не придется прилагать больших усилий. Объем строительного мусора уменьшен благодаря уникальной упаковке. Состав не имеет резкого запаха, поэтому с ним можно работать даже в помещении.Установленную фурнитуру и шпильки можно контролировать благодаря красному цвету смеси.

Расход жидкого анкера Hilti

Расход химического анкера зависит от диаметра отверстия, его глубины и диаметра анкера. Если последний параметр равен М8, а стандартная глубина отверстия 80 мм, то объем заполнения одной полости составит 4,14 мл. В этом случае диаметр отверстия эквивалентен 10 мм. Используя картридж на 300 мл, вы сможете заправить 72.4 отверстия.

При диаметре анкера М10 и стандартной глубине отверстия 90 мм вы израсходуете 6,71 мл компаунда при диаметре полости 12 мм. Картриджем на 300 мл можно заполнить 44,7 отверстия. Если диаметр анкера достигает М30, а стандартная глубина отверстия 280 мм, то объем компаунда на одно отверстие будет эквивалентен 177,71 мл. Эти данные справедливы для отверстия диаметром 35 мм. Картриджем на 385 мл можно заполнить 2,2 лунки с вышеперечисленными характеристиками.

Инструкция по применению

Перед заливкой просверлить отверстия одним из двух способов:

  • с помощью алмазного станка;
  • использование перфоратора.

Первая технология наиболее предпочтительна, так как отверстия идеально круглые и ровные. Что касается технологии с перфоратором, то она должна предусматривать использование калиброванных буров. Шлам следует удалять ручным насосом или компрессором.

Установка анкера должна производиться с использованием специального оборудования.Если вы решили использовать жидкий анкер, вам обязательно следует изучить инструкцию по его применению. Следующим шагом является установка арматуры методом погружения, воздействуя на нее с небольшим усилием. В процессе на поверхности будет появляться небольшое количество смеси, которую следует удалять, пока она не затвердеет.

Мастер должен использовать строительные перчатки и защитные очки. После установки выхода арматуры следует выполнять расклинивание до полного затвердевания анкера, чтобы элемент не вырвался под действием собственного веса.

Заключение

После затвердевания состава важно убедиться в правильности установки анкера. При этом механический элемент не должен вращаться в основании. Анкеровка не будет повреждена снаружи. Если вы производите монтаж при низких температурах, то материал основания необходимо прогреть пропановой горелкой или строительным феном. Перед установкой шпильку очищают от ржавчины.

Везде на анкерах условия эксплуатации написаны “сухой в помещении”, а как быть с фасадами?

Анастасия222

24 окт 2014 в 07:54 Купили под стройку под строительство магазина.Используется для установки ферм. Материал качественный, надежный. Цена приятная – не кусается. Магазин порадовал своим ассортиментом и низкими ценами.

Анастасия22

24 окт 2014 в 07:50 Купили под стройку под строительство магазина. Используется для установки ферм. Материал качественный, надежный. Цена приятная.

Мы решили немного преобразить наш коттедж, а именно поставить колонны перед входом. Искал анкер в интернете, в итоге остановился на химическом анкере Hilty.Отличная вещь, без запаха, легко крепится, крепко держится. Спасибо также вашему магазину за приятную цену! конкуренты намного дороже!

22 октября 2014 в 09:05 Что скажешь? Товаров очень много, для разных нужд, цен и возможностей. Конечно, я тут не все понимаю, кроме застежек и некоторых других известных деталей. Но с другой стороны, я смог найти этот самый якорь Hilty с помощью поиска в Google. Мой сын попросил меня сэкономить время. В магазинах нет, решили поискать в интернете.Итак, теперь все довольны. С моей помощью сын нашел нужную вещь, а мне понравилось ходить по магазинам, хотя на себя я не потратил ни копейки. Оказывается, удовольствие от покупок можно получить в интернет-магазине строительных инструментов! 21 октября 2014 в 08:22 Мой муж редко пользуется интернетом. Но ему нужен был крепкий якорь. Он попросил меня найти его, чтобы это было недорого. Нашла ваш сайт, показала мужу. Заказал, все устроило: и цена, и качество.Теперь он постоянно пользуется вашим сайтом. 20 Октябрь 2014 в 07:13

Наверное лучшее решение для пенобетона. И не только… И советую брать от hilty, так как качество точно не подкачает. Удобно, просто и герметично. И цена не плохая. 19 октября 2014 в 13:36 Мы в разработке, случайно наткнулись на ваш сайт в инете, очень интересный сайт, прямо скажем надо! Думаю, мой муж оценит мою находку. 18 Октябрь 2014 в 09:11 Безопасность – самый важный критерий при строительстве разных домов/участков.На данный момент полным ходом идет строительство летнего домика. Архитектура такова, что перед зданием есть пара колонн. Якорь незаменим. Очень надежный инструмент, советую брать, а то много камней при строительстве всплывет.

17 окт 2014 в 20:46 Занимаюсь реконструкцией дома, случайно наша страничка ваша. Прочитал, обдумал, решил попробовать химический якорь. Цены очень демократичные, сервис на высоте.Товар забрали очень быстро. Работать одно удовольствие, главное нет запаха. Спасибо магазину за качественные товары и услуги

Реконструкция дома, случайно наша страничка ваша. Прочитал, обдумал, решил попробовать химический якорь. Цены очень демократичные, сервис на высоте. Товар забрали очень быстро. Работать одно удовольствие, главное нет запаха. Спасибо магазину за качественный товар и обслуживание.

Реконструкция дома, случайно наша страничка ваша.Прочитал, обдумал, решил попробовать химический якорь. Цены очень демократичные, сервис на высоте. Товар забрали очень быстро. Работать одно удовольствие, главное нет запаха. Спасибо магазину за качественный товар и обслуживание.

, чтобы не ошибиться с количеством патронов.

2. Просверлить сверлом отверстие, диаметр которого соответствует размеру выбранной шпильки (как правило, диаметр отверстия на 2…4 мм больше диаметра шпильки).Стенам, просверленным алмазным сверлом, необходимо придать шероховатость.

3. Тщательно очистите отверстие стальной щеткой и продуйте его насосом. Следует воздержаться от использования непрофессиональных приспособлений, таких как аптечная клизма, для продувания – так как ее объем и сила воздушного потока недостаточны для удаления бетонной крошки из отверстия, особенно при установке в пол. Повторяем очистку – строительная пыль, осевшая на стенках просверленного отверстия, может снизить прочность соединения до 80%.Мы не рекомендуем промывать отверстие, так как это удвоит время отверждения.

4. Снимите крышку с картриджа с инъекционной массой и наденьте насадку. силиконовый герметик . Необходимо выдавить не менее 10 см, пока двухкомпонентный химический закрепитель не перемешается равномерно и не заполнит отверстие более чем на 2/3.

5. Вставляем крепежный элемент в отверстие, при этом нагнетаемая масса в небольшом количестве должна выдавливаться из отверстия.Делаем шпилькой 2-3 оборота и фиксируем в нужном положении на 3…50 мин. После этого фиксацию можно снять, но дать биндеру окончательно затвердеть, не нагружая анкера, в течение 30…90 мин. Время схватывания и отверждения варьируется в зависимости от температуры материала подложки.

6. Установите штифт, зафиксируйте прикрепляемый материал, затяните гайку.

Важно учитывать при установке в пустотелые материалы:

  • Для бурения необходимо выбрать на перфораторе режим вращательного бурения.При сверлении в кирпичной кладке функция удара должна быть отключена.
  • Для предотвращения растекания инъекционной массы по полостям полого материала основы необходимо вставить в отверстие металлическую втулку или пластиковую втулку.
  • Отверстие полностью заполнено инъекционным составом.

AC100+ Gold® | DEWALT

:
  1. Главная / химические анкеры / химические анкеры для инъекционных систем / AC100+ Gold®

Распечатать

AC100+ Gold представляет собой двухкомпонентную анкерную систему на основе винилэфирного клея.Система включает инъекционный клей в пластиковых картриджах, смесительные сопла, дозирующие инструменты и оборудование для очистки отверстий. Клей предназначен для вклеивания резьбовых стержней и элементов арматурного стержня в просверленные отверстия в бетонных и каменных основаниях. Его можно рассматривать для использования в твердых материалах основания, а также в полых материалах основания с сетчатыми трубками.

Читать меньше См. сведения о продукте Создать отчет об отправке Оценщик объема клея

Рассчитайте объем, диаметр сверла и общее количество картриджей, необходимых для вашего следующего проекта.

Отчеты SDS/MSDS

Паспорт безопасности (SDS), ранее известный как Паспорт безопасности материала (MSDS), представляет собой подробный информационный документ, подготовленный поставщиком химического вещества, в котором описаны физические и химические свойства, физические опасности и опасности для здоровья, а также меры предосторожности для безопасного обращения. и использование, порядок действий в чрезвычайных ситуациях и оказание первой помощи, надлежащее хранение, транспортировку, нормативный контроль и меры по утилизации.

Отчеты Последнее обновление
RU КАЕН КАФР СП 22.01.2020

Особенности и характеристики

ХАРАКТЕРИСТИКИ

  • Предназначен для использования с резьбовыми стержнями и арматурными элементами
  • Стабильные характеристики в низко- и высокопрочном бетоне
  • Оценено и признано за эффективность замораживания/оттаивания (внутреннее и внешнее применение)
  • Оценено и признано для ряда закладных
  • Универсальная формула со слабым запахом и оптимизированным временем отверждения
  • Оценено и признано для долгосрочной и краткосрочной нагрузки (см. таблицы производительности)
  • Форсунки для смешивания дозируют клей и обеспечивают простой способ доставки в просверленные отверстия
  • Конструкция картриджа позволяет многократное использование с дополнительными насадками для смешивания
  • Универсальный продукт для бетона и кирпичной кладки (пустотные и полнотелые основания)

Характеристики

Общее применение и использование

ПРИМЕНЕНИЕ

  • Вклеивание резьбового стержня и арматурного стержня в затвердевший бетон и кирпичную кладку
  • Одобрено для использования в сухом и водонасыщенном бетоне (включая отверстия, заполненные водой)
  • Подходит для сопротивления нагрузкам в бетонных основаниях с трещинами или без трещин
  • Адгезивная система может быть установлена ​​в широком диапазоне температур основного материала; подходит для структурных применений в бетоне и кирпичной кладке при температуре до 14ºF (-10ºC)
  • Аттестован на сейсмические (землетрясения) и ветровые нагрузки

Разрешения и списки

СЕРТИФИКАТЫ

  • Международный совет по нормам и правилам, Служба оценки (ICC-ES) ESR-2582 для бетона
  • Международный совет по нормам и правилам, Служба оценки (ICC-ES) ESR-3200 для кирпичной кладки
  • Международный совет по нормам и правилам, Служба оценки (ICC-ES) ESR-4105 для неармированной кладки (URM)
  • Код
  • соответствует требованиям IBC/IRC 2018 г., IBC/IRC 2015 г., IBC/IRC 2012 г. и IBC/IRC 2009 г.
  • Испытано в соответствии с ASTM E488/ACI 355.4 и ICC-ES AC308 для использования в конструкционном бетоне с ACI 318-14 Глава 17 и ACI 318-11/08 Приложение D
  • Соответствует стандарту NSF/ANSI 61 для компонентов системы питьевой воды – воздействие на здоровье; соответствует требованиям для материалов, контактирующих с питьевой водой и водоподготовкой
  • Соответствует требованиям ASTM C 881 и AASHTO M235, типы I, II, IV и V, класс 3, классы A и B (соответствует типу III, за исключением удлинения)
  • Списки Департамента транспорта – см. www.DEWALT.com или свяжитесь с транспортным агентством

Брошюры и руководства

Техническая страница

Последнее обновление: 13.08.21
Размер файла: 3.12Mb

Посмотреть PDF

Брошюра

Последнее обновление: 26.04.21
Размер файла: 17.93Мб

Посмотреть PDF

Технический бюллетень

Установки с автоматическим пылеудалением DEWALT DustX+™

Последнее обновление: 16.02.22
Размер файла: 852,78 КБ

Посмотреть PDF

Технический бюллетень

Дополнительные инструкции по установке для подготовки клея на этапе № 3: Балансировка картриджа

Последнее обновление: 16.02.22
Размер файла: 156.06кб

Посмотреть PDF

Технический бюллетень

Адгезивная анкерная система AC100+ Gold® и требования ASTM C881

Последнее обновление: 16.02.22
Размер файла: 150,27 КБ

Посмотреть PDF

Технический бюллетень

Влияние раннего состаривания бетона на прочность адгезионного анкерного соединения в бетоне

Последнее обновление: 16.02.22
Размер файла: 172.53кб

Посмотреть PDF

Диаграмма

Последнее обновление: 08.04.21
Размер файла: 301,86 КБ

Посмотреть PDF {{#unless Скрыть сравнение}} Сравнить продукт {{/пока не}} {{#if Является Аксессуаром}} Посмотреть серию {{еще}} {{#если КупитьСейчас}} Купить сейчас {{еще}} Посмотреть продукт {{/если}} {{/если}}

Школа фиксации: Руководство по компаундам – ​​Sormat EN

смола

Как использовать инъекционные смолы?

Руководство по компаундам, изданное финской компанией Sormat, помогает начать новый сезон компаундов.Теперь нет причин использовать полулегкие крепления там, где требуется прочный компаунд!

Инъекционные смолы, герметизирующие материалы, химические анкеры, клеевые анкеры… крепления, основанные на химической реакции, называются по-разному. Составы продаются в картриджах разного объема. Самый распространенный размер картриджа — 300 мл , что соответствует размеру картриджей с силиконовым и акриловым компаундом, продаваемых во всех хозяйственных магазинах.

Используйте наш калькулятор смолы для расчета расхода

ХИМИЧЕСКОЕ КРЕПЛЕНИЕ СОСТОИТ ИЗ СОСТАВА И МЕТАЛЛИЧЕСКОГО АНКЕРА

Составные картриджи

обычно содержат два отдельных вещества: отвердитель и смолу .Двухкомпонентный состав выдавливается из картриджа с помощью дозатора. Компоненты смешиваются при выдавливании их из картриджа в смесительную насадку (или смесительную трубку, миксер). В дополнение к химикату для химической анкеровки требуется настоящий анкер или металлический стержень с резьбой, шпилька или болт, который вворачивается в просверленное отверстие после соединения в течение времени отверждения.

Стад
Стержень с резьбой
Арматура
Рым-болт

Возможные металлические анкеры для использования с компаундом также включают анкеры с внутренней резьбой, арматуру в захватах, башмак колонны при возведении столбов ограждения, рым-болты при креплении опор к скале и т. д.Полностью гладкая сталь имеет более слабое сцепление, поэтому закрепляемый металлический анкер всегда должен иметь резьбу, наплывы или другую подобную поверхность сцепления.

В перфорированных и пустотелых склеиваемых основаниях, таких как пустотелые кирпичи и пустотелые блоки, следует использовать пустотелую оболочку для контроля расхода состава.

СВЕРЛИТЬ, ОЧИСТИТЬ, ЗАТЯНУТЬ – ПОВЕРНУТЬ, ЗАКАЛИВАТЬ, ЗАКРЕПИТЬ!

Правда заключается в том, что большинство неудач при фиксации происходит из-за ошибок при установке , поэтому при химической фиксации следует соблюдать некоторые основные правила:

· Неполная очистка просверленного отверстия может снизить производительность впрыскиваемого компаунда до 50%!  Лучший способ очистить просверленное отверстие – использовать щетку и воздушный насос, предназначенный для этой задачи.Если их нет, вы можете использовать щетку для бутылок и кусок шланга или соломинки, подходящие для просверленного отверстия. Будьте осторожны, чтобы не сдуть пыль в лицо! Если у вас есть мощный пылесос, подходящий для бетонной пыли, вы также можете прикрепить дополнительную смесительную насадку ISL и, при необходимости, удлинитель EXT к концу шланга и пропылесосить отверстие. Еще один хороший прием — несколько затяжек воздушным компрессором. Однако никогда не забывайте чистить просверленное отверстие, чтобы также удалить пыль со стенок, а не только с его дна.

Во-первых, откачка воздуха или уборка пылесосом…
…затем чистим
…и еще раз прокачка воздуха или уборка пылесосом!

· Анкерные массы состоят из двух компонентов , смешанных только в смесительной насадке.  Всегда перед использованием проверяйте, что составы, поступающие из смесительного сопла, одноцветные и полностью перемешаны.Возьмите кусок картона и выдавливайте на него состав до тех пор, пока из сопла для смешивания не выйдет полностью одноцветное вещество. Если два компонента смешаны неправильно, смесь не затвердеет!

При необходимости разрежьте пакет ножницами перед использованием.
Для картриджей Sormat на 165, 300 и 280 мл подходит обычный инструмент для извлечения силикона хорошего качества.
Соединение не перемешивается до тех пор, пока не появится смесительная насадка.

· В твердых строительных материалах заполните отверстие на 2/3.  Если вы просверлили несколько отверстий, не заполняйте одновременно более двух отверстий. В противном случае состав может затвердеть до того, как вы успеете повернуть в него металлический анкер. Время отверждения обычно составляет всего пару минут при использовании в помещении при нормальной комнатной температуре.

· Всегда устанавливайте металлический анкер в отверстие, вращая его.

· Не начинайте удалять излишки состава, пока он еще влажный!  От этого будет только беспорядок. Подождите, пока состав затвердеет, а затем удалите дополнительный состав, например, молотком и отверткой с прямым лезвием.

В твердых строительных материалах заполните отверстие на 2/3.
Всегда поворачивайте шпильку, резьбовой стержень и т. д., в соединение.
Дайте составу высохнуть, прежде чем удалять излишки соединения.

· Вам не нужно использовать весь картридж за один раз, просто замените смесительную насадку на новую между использованиями!  Оставьте насадку на месте. Он действует как замена колпачка во время хранения и сохраняет состав для последующего использования. Перед следующим использованием не забудьте проверить, перемешивается ли состав при каждой замене насадки!

· Анкерные составы имеют определенный срок годности, по истечении которого свойства продукта начинают ослабевать.Соединения всегда имеют маркировку EXP. ДАТА (месяц и год), после которой продукт больше не рекомендуется использовать. Продукт всегда лучше всего хранить в сухом и прохладном месте, не подвергая его воздействию прямых солнечных лучей.

Храните открытый картридж с насадкой на месте.
Перед следующим использованием просто замените насадку.

· Химические анкерные составы могут использоваться во всех строительных материалах на каменной основе.Пригодность отдельного типа компаунда для рассматриваемых условий и строительных материалов всегда следует проверять по инструкциям производителя; этикетка часто также указывает на подходящее использование. В этом видео балочный зажим крепится к блоку LECA с помощью анкерного компаунда.

Другие видео можно найти на нашем канале YouTube youtube.com/sormatfixing. Если у вас возникла сложная проблема с ремонтом, вы всегда можете связаться с нашими специалистами по ремонту, используя нашу форму запроса. Решение проблем — sormat.com!

.

Добавить комментарий

Ваш адрес email не будет опубликован.
