Пошаговая инструкция по установке и монтажу винтовых свай
Для получения надежного фундамента, важен не только правильный выбор труб, но и монтаж винтовых свай с соблюдением технологии. Он выполняется только после предварительной подготовки, которая включает в себя:
- пробное бурение почвы;
- проведение расчетов;
- выбор свай нужного диаметра и длины;
- составление плана разметки участка.
До начала монтажа необходимо обратить внимание на качество свайных опор. Они должны быть произведены в фабричных условиях, иметь антикоррозийное покрытие и сталь высшей пробы в качестве основного материала. Важно подбирать их в соответствие с особенностями грунта и будущего строения.
Способы монтажа винтовых свай
Выбор способа монтажа винтовых свай зависит от финансовых возможностей, наличия подъездных путей, расположения свайного фундамента, типа грунта и времени года. Если подъезд к участку затруднен или установка свайных изделий планируется в воде, подойдет исключительно ручной метод.
Стоит учитывать, что даже при выборе определенного способа монтажа есть множество видов инструмента, который можно использовать в работе. В любом случае это должен быть профессиональные приборы, а не бытовые приспособления, который не смогут обеспечить достаточную точность и надежность установки.
Ручной монтаж
Для ручного монтажа винтовых свай приобретается специальный инструмент или лом, а также металлические пруты, которые продеваются сквозь механические отверстия и применяются, как рычаги для вкручивания. Еще в качестве надежного рабочего приспособления, позволяющего оптимально распределить нагрузку при установке, используют монтажный оголовок. Он надевается непосредственно на изделие и фиксируется при помощи штыря, имеет две рукоятки для ввинчивания опор.
Среди преимущества ручного метода можно выделить:
- использование в любых условиях – при отсутствии подъезда, проведении работ в воде;
- невысокую стоимость – экономия на аренде техники;
- возможность выполнения монтажа свай своими руками;
- минимальный набор инструментов, требуемый для реализации работ.
Использование такого метода актуально для любых построек, но он имеет свои недостатки. В отличие от механизированной установки на ручное закручивание уходит гораздо больше времени. Также при таком монтаже сложнее контролировать вертикальность свайной трубы. Погрешность может быть достаточно большой, и ее необходимо постоянно проверять с помощью специального прибора. Если грунт достаточно плотный, во время работ могут возникнуть трудности, вплоть до невозможности полного ввинчивания труб на нужную глубину.
Механический монтаж
Механический монтаж винтовых свай предполагает использование специальной техники – бурильных установок на автомобильном шасси. В этом случае перед началом выполнения работ участок освобождается от мусора, корней кустарников и деревьев, создается зона для подъезда техники.
С помощью данного метода установка свайных столбов происходит в несколько раз быстрее, чем при ручной работе. Кроме того, техника позволяет завернуть ленточный столб даже в самый плотный грунт благодаря хорошему вращательному моменту. Стоит отметить, что при использовании усиленных свай или конструкций с большим диаметром сложно обойтись без бурильной установки, поскольку для ручного вкручивания нужно прикладывать очень много усилий.
Самым главным недостатком механической установки является высокая стоимость, но если такие расходы заложены в бюджет, то можно смело отдавать предпочтение данному способу монтажа. Также стоит учитывать, что на некоторых участках могут возникнуть проблемы с подъездом техники в отсутствии асфальтированной или расчищенной дороги.
Инструкция по монтажу свай
Вне зависимости от метода установки, при монтаже винтовых свай необходимо следовать определенной инструкции. Для каждого из способов она имеет свои отличительные особенности.
Также следует учитывать технические характеристики опорных свай. Чем больше диаметр изделия, тем выше вероятность использования специальной техники. Она имеет существенные отличия и подбирается специалистами, которые будут заниматься установкой.
Ручная установка

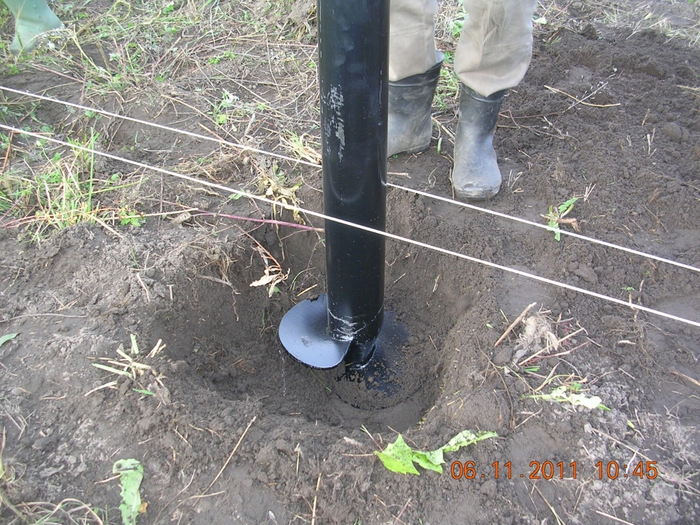

Монтаж ручным способом начинается с подготовки неглубоких ям в местах будущего размещения опор, предварительно отмеченных специальными колышками во время разметки фундамента. Углубления обычно выполняются с помощью лопаты или специального бура.
Следующим этапом монтажа винтовых свай является установка в готовые ямы лопастных опор и их постепенное закручивание по часовой стрелке. Как правило, для выполнения этой процедуры используется три человека, два из них вкручивают свайное изделие с разных сторон, а третий проверяет вертикальность установки.
Сваю необходимо закручивать до ее полной установки и попадания в плотные слои грунта. По завершению процедуры вертикальность конструкции проверяется еще раз с помощью специального инструмента – металлической рулетки, отвеса или нивелира.
Механическая установка
Перед началом монтажа винтовых свай готовится площадка для установки. После этого в зависимости от финансовых возможностей, наличия подъезда к участку и других факторов выбирается подходящая техника.
Чаще всего используется специальное оборудование, которое включает в себя колесную платформу, опорную систему, рабочий инструмент, который устанавливается на сваю, обеспечивая ее вкручивание, а также пульт управления.Установка опоры механическим способом включает в себя следующие этапы:
- подготовка места монтажа опоры;
- закрепление рабочего инструмента на свае;
- подъем трубы с закрепленным вращателем и установка в точке монтажа;
- запуск процесса ввинчивания изделия;
- контроль скорости установка и вертикального расположения сваи.
Благодаря усилию, которая техника передает свайной опоре, ее монтаж проходит максимально быстро. При этом для фундамента можно использовать изделия диаметром от 79 мм и с усиленной конструкцией.
Механическая установка свай может происходить при задействовании всего двух человек. Один из них управляет оборудованием, а второй контролирует уровень отклонения опоры при погружении в землю.
Обрезка свай и бетонирование
После того, как метод монтажа винтовых свай был выбран, а конструкции установлены, наступает этап их дальнейшей подготовки к использованию в качестве фундамента. Первое, что необходимо сделать – проверить вертикальность расположения опор и сделать на них отметки для обрезки по нужной высоте. Обычно срезается верхняя часть изделия с технологическими отверстиями – не менее 15 см.
Следующим шагом, который позволит защитить изделия от коррозии, является их бетонирование. Для этого используется цементный раствор, который заливается внутрь трубы, защищая ее от проникновения воздуха, который и вызывает разрушение металла. Кроме того, с помощью бетона повышается прочность опоры и ее устойчивость к деформации в почве.

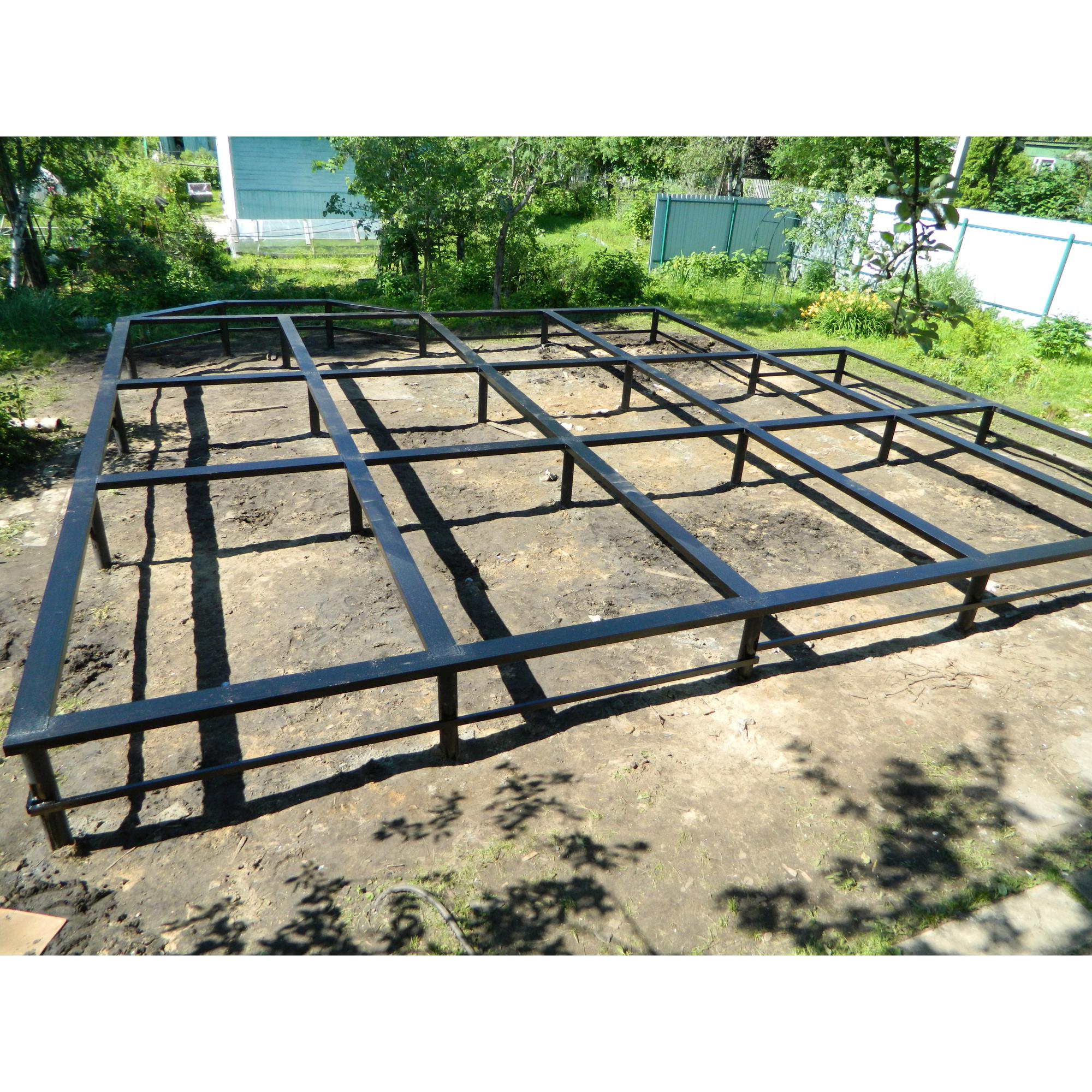

Когда сваи забетонированы и обрезаны по нужной высоте, к ним привариваются металлические оголовки для дальнейшей установки дома или любых других конструкций. Чтобы усилить надежность фундамента, зачастую используется обвязка с помощью различных материалов – стальной уголок, швеллер, двутавр, деревянный брус.
Монтаж винтовых свай и установка свайного фундамента этапы возведения
Залогом добротного дома будет основательный фундамент. Он и обеспечит долговечность всей конструкции. Поэтому так важно установить основание, соответствующее проекту дома, особенностям рельефа местности и грунта. Установка фундамента необходима для того, чтобы не допускать перекашивания, оседания, препятствовать появлению трещин в стенах. На него ложиться весь вес дома, не только несущие конструкции, а плиты перекрытий, перегородки.
Почему лучше заказать у нас?
- 1Только высококвалифицированные мастера с многолетним опытом
- 2Кратчайшие сроки выполнения поставленых работ
- 3Более 1500 выполненых проектов по России
- 4Обеспечиваем самые низкие цены за счет собственного производства винтовых свай!
- 5Высочайщее качество продукции в соответсвии с действующими стандартами качества.
- 6Мы даем гарантии на все предоставляемые услуги.
Наши специалисты с радостью проконсультируют вас по всем возникшим вопросам. Для этого просто заполните форму обратного звонка. |
Преимущества винтовых свай
- Срок монтажа свайного фундамента в среднем – 1 день!
- Установка фундамента в любое время года, в не зависимости от погодных условий.
- Сваи обеспечивают высокую прочность и выносливость конструкции.
- Безопасность, надежность и экологичность винтовых свай подтверждены сертификатами.
- Сваи отличаются отличной сейсмоутойчивость
- Установка в любой вид грунта, даже в заболоченные или обводненные.
- Установка фундамента ведется бех ихменения рельефа местности и земельных работ.
- Срок службы свай не менее 100 лет. Все сваи дополнително покрываются защитным составом.
- Для конструкций на сваях не требуется дополнительной гидроизоляции
- Забор на винтовых сваях не покосится и через 2-3 зимы.
Для основания выбираются только качественные, соответствующие нормам строительные материалы. У них должны быть высокие прочностные характеристики, устойчивость к температурным перепадам, влажности, антикоррозийные качества, пожаробезопасность. Таким параметрам соответствуют винтовые сваи. Основной профиль нашей компании – установкой винтовых свай, цена в Москве одна из низких. Гарантией прочного фундамента будет качественная работа высококвалифицированной строительной бригады, работающей с современным оборудованием. Установка винтовых свай – наше основное направление. На нашем производстве монтажом свай занимаются опытные специалисты.
Установка винтовых свай. Преимущества
При возведении одноэтажных домов, дач, бань, беседок и террас используются винтовые сваи, их устанавливают для закрепления берегов, склонов, при строительстве парковок.
Возведение объектов, где используется винтовой фундамент, монтаж производится за один день, имеет ряд преимуществ:
- Способ установки свай, ввинчивание, позволяет их использовать на зыбких грунтах. Лопасти конструкции равномерно утрамбовывают все слои почвы. Должную надежность фундаменту на болотистых, торфяных, песчаных почвах обеспечит только свайный фундамент.
- Укрепить ранее построенные сооружения можно, используя винтовые сваи, монтаж их поможет продлить срок эксплуатации.
- При монтаже не используется сложное оборудование, спецтехники, такая как краны, бетономешалки. Стоимость свай, работ в сравнении с монтажом ленточного или установкой плиточного фундамента на порядок ниже. Установка свайно-винтового фундамента монтажниками производится в сжатые сроки благодаря профессионализму и современным технологиям.
- Монтаж свай осуществляется на ограниченном пространстве, там, где близко расположены дома или другие конструкции, проходят коммуникации. Установка свайной конструкции позволяет сохранить ландшафт.
Установка винтовых свай. Какие проблемы могут возникнуть
Углубляясь в почву, сваи часто наталкиваются на определенные препятствия. Тут потребуются все знания и профессионализм монтажников, чтобы правильно установить сваи. Зачастую приходится изменять технологию.
При ввинчивании свая может не проходить глубже, так как на пути стал твердый материал. Часто встречаются камни, строительный мусор, или винт достиг зоны промерзания. В первом случае придется изменить месторасположения сваи, установка ее производится со смещением, если это возможно, или вытащить конструкцию и раздробить препятствие. Если свая дошла до уровня зоны промерзания и находится на глубине полутора метров, такой глубиной можно ограничиться. Промерзший грунт является отличной опорой.
Установка свайно-винтового фундамента требует тщательной подготовки площадки, чтобы в дальнейшем не возникло никаких осложнений. Весь строительный мусор вывозится, выкорчевываются деревья, кустарники, которые будут мешать установке свай, удаляется корневая система, трава, растущая на участке.
Антикоррозийное покрытие свай при ввинчивании может стереться. Для его сохранения поверхность свай, особенно лопасти, острие перед монтажом необходимо обработать особым составом, таким как битумная мастика.
Винтовые сваи, монтаж
После всех расчетов и сметирования бригада монтажников приступает к работам. Монтаж производится поэтапно.
1. Подготовительный этап. Специалисты определяют, какое количество свай необходимо, вид сваи (литые или сварные) и их размеры (диаметр и длина).
Количество свай рассчитывается от массы будущего строения, площади его основания, типа почвы. В среднем устанавливается одна свая на три метра.
Какие выбрать винтовые сваи, установку производить литых или сварных видов, заказать нестандартного типа, зависит от особенностей грунта, его изменения в период дождей, от глубины пролегания грунтовых вод.
Размеры зависят от типа грунта, зоны промерзания.
2. Проведение разметок и установка свай. На участке отмечаются места вкручивания свай. Первыми вкручиваются угловые винты, затем все, находящиеся по периметру. Последними устанавливаются внутренние. Вкручивание производится ручным способом или с применением техники. Ручная установка свайного фундамента – процесс физически трудоемкий. Качественно установить сваю смогут три человека. С твердым грунтом справится бригада из 4-5 рабочих. При работах важно следить за уровнем, прекосы ввинчивании недопустимы.
3. Бетонирование. Монтаж свай включает процесс бетонирования, при котором в сваи засыпается пескоцементная смесь. Это полностью предотвратит коррозию металла.
4. Обвязка. Если высота свай выше 60 см, необходимо выполнить обвязку. Используется для этого брус или швеллер.
Монтаж свайно-винтового фундамента несложен, но требует большой точности и знания технологии. Общая стоимость материалов, работ при таком виде фундамента значительно ниже, чем затраты на ленточный или плиточный виды. У нас вы сможете заказать в необходимом количестве винтовые сваи, монтаж их осуществит наша бригада. Собственное производство позволяет изготовить винты по индивидуальному заказу, соответствующие всем нормативам и стандартам.
Наша бригада произведет монтаж винтовых свай за короткие сроки. Опыт, профессионализм наших монтажников, использования современного инструмента позволяют в сжатые сроки установить винтовой фундамент.
Наш профиль работы – изготовление свай, подготовка и установка винтовых свай, цена в Москве будет вполне доступной.
Свайно-Винтовой Фундамент по Низким Ценам в СПб, Фундаменты на Винтовых Сваях
Свайно-винтовой фундамент “под ключ” в Санкт-Петербурге и Ленобласти
Как мы монтируем сваи?
Механический способ с помощью техники
Один из самых надежных способов монтажа винтовых свай. В своей работе мы применяем ямобуры АИЧИ и Тадано. Подробнее о них вы можете почитать на странице об аренде ямобура.
Вручную, с помощью специального оборудования
Недорогой, но в то же время качественный способ монтажа свай. Благодаря компетентности и опыту работы нашей бригады, работа будет выполнена в кратчайшие сроки.
Особенности наших свайно-винтовых фундаментов
Высокая скорость монтажа свайного фундамента (всего один день) и его приемлемая цена, по сравнению с тем же ленточным фундаментом, безусловно делают его одним из самых востребованных на настоящий момент. И чем более сложный рельеф у участка для строительства, тем более выраженными становятся преимущества винтовых свай.
Металл, который мы используем для изготовления свай предварительно обрабатывается, что повышает его защитные и антикоррозийные способности.
Важным плюсом свайных фундаментов является то, что при желании, его вполне возможно нарастить, если возникнет необходимость в сооружении какой-либо дополнительной конструкции к дому.
Срок службы не менее 100 лет. Но необходимо в течение всего срока эксплуатации проводить небольшие ревизии на предмет коррозии отдельно взятой сваи у поверхности грунта, тем более, что такая проверка не представляет сложности.
Для получения более подробной информации по расчету стоимости и монтажу, вы можете связаться с нами по специальным номеру: +7 (812) 408-25-00
Так же Вы можете оставить заявку через сайт и наши менеджеры свяжутся с Вами в максимально ближайшее время!
Как строят винтовой фундамент
5 / 5 ( 283 голоса )
Винтовые сваи – монтаж в СПб и Ленинградской области
Фундамент на винтовых сваях – это наиважнейший элемент любой постройки. Именно на него ложится бремя тяжести всего здания.
Климатические условия Ленинградской области, а также болотистая почва и повсеместно расположенный неустойчивый грунт негативно влияют на некоторые типы бетонных фундаментов, неравномерно их разрушая, приводя к осадке и трещинам в зданиях. При соблюдении технологии монтаж винтовых свай представляют собой отличную альтернативу прочим видам фундамента, винтовые сваи монтируются во все виды грунта, кроме скального, не подвергаются сезонному пучению грунта, что ведёт к длительному сроку эксплуатации и высокой надёжности фундамента.
Именно поэтому всё большую популярность в малоэтажном домостроении завоёвывает свайно-винтовой фундамент.
Компания ЛенСвая предлагает высококачественные винтовые сваи собственного производства а также монтаж свайно-винтового фундамента в СПб и Ленинградской области. Наши специалисты накопили большой опыт монтажа винтового фундамента для различных объектов: заборов различных типов, беседок, причалов, пристроек, бань, гаражей и домов из различных материалов.
Инженеры нашей компании произведут расчёт свайного поля под объект строительства, подберут винтовые сваи в соответствии с нагрузкой будущей постройки, а также в зависимости от характеристик грунта, на котором планируется возведение фундамента.
По желанию заказчика наши специалисты произведут обвязку свайно-винтового фундамента, что придаст всей конструкции прочности и позволит равномерно распределить нагрузку от объекта на весь фундамент.
Обращайтесь в компанию ЛенСвая, и мы заложим прочную основу для Вашей постройки!
Мы предлагаем купить винтовые сваи для фундамента в СПб. Такие сваи представляют собой стальной ствол с лопастями, которые позволяют заглублять сваю завинчивая её в грунт.
Если сравнивать различные типы фундаментов, закономерно можно прийти к выводу о том, что фундамент на винтовых сваях – самый рациональный выбор, который имеет ряд неоспоримых преимуществ. Сейчас винтовые сваи купить в СПб предлагает множество фирм. Обратившись к нам вы получите высококачественные винтовые сваи от производителя и их квалифицированный монтаж.
- Такой фундамент в разы дешевле всех существующих видов фундамента. Примечательно, что винтовые сваи всё чаще используются в загородном строительстве благодаря малой стоимости материалов и монтажа.
- Свайно-винтовой фундамент имеет высокую несущую способность по сравнению с столбчатым и буронабивным фундаментами. Лопасть сваи в данном случае несёт большую часть нагрузки во всех плоскостях, т.к. имеет диаметр в 2-3 раза больше ствола сваи.
- При монтаже свайно-винтового фундамента сваи завинчивают в любые типы грунта на глубину ниже промерзания, причём, винтовым сваям не страшны экстремальные изменения погодных условий и сезонное пучение глинистого грунта.
- Монтаж винтовых свай производится с высокой скоростью, от 1 рабочего дня в зависимости от сложности рельефа, типа грунта и архитектуры будущего объекта.
- Винтовые сваи устанавливаются в любое время года и при любой погоде.
- Монтаж винтовых свай в СПб не требует земляных работ и может быть произведён на ограниченном пространстве.
- Сразу по окончании обвязки свайно-винтового фундамента можно приступать к строительству объекта.
- Высокая степень надёжности свайно-винтового фундамента.
Бригады монтажников компании ЛенСвая работают с соблюдением всех технологий монтажа винтовых свай как ручным способом, так и с помощью спецтехники. Время монтажа свайно-винтового фундамента зависит от площади возводимого объекта и составляет от одного рабочего дня.
- СНиП 12-03-2001, СНиП 12-04-2002 Безопасность труда в строительстве. Общие требования и строительное производство.
- СанПиН 2.2.31384-03 Гигиенические требования к организации строительного производства и строительных работ.
- Правила пожарной безопасности.
Обращайтесь к профессионалам! В компании «ЛенСвая» с ответственностью отнесутся к поставленным задачам, со строгим выполнением стандартов!
Винтовые сваи установка в Сыктывкаре
ФУНДАМЕНТ НА ВИНТОВЫХ СВАЯХ “ПОД КЛЮЧ” В СЫКТЫВКАРЕ
Производственная компания “Профиль” предлагает Вам использовать фундамент на винтовых сваях в строительстве. И причин для этого несколько. Одна из них, это невысокая цена фундамента на винтовых сваях в гСыктывкаре.
Также, немаловажным плюсом в пользу выбора данного типа основы, является высокая степень надежности и возможность строить даже на участках с необычным рельефом и сложными грунтами. Ко всему прочему установка фундамента на винтовых сваях отличается простотой и удобством.
ОСОБЕННОСТИ ФУНДАМЕНТА НА ВИНТОВЫХ СВАЯХ ОТ “ПРОФИЛЬ”
Высокая скорость монтажа свайного фундамента (всего один день) и его приемлемая цена, по сравнению с тем же ленточным фундаментом, безусловно делают его одним из самых востребованных на настоящий момент. И чем более сложный рельеф у участка для строительства, тем более выраженными становятся преимущества винтовых. Металл, который мы используем для изготовления свай предварительно обрабатывается, что повышает его защитные и антикоррозийные способности.
Важным плюсом свайных фундаментов является то, что при желании, его вполне возможно нарастить, если возникнет необходимость в сооружении какой-либо дополнительной конструкции к дому.
Отмечаем, что срок службы свайного фундамента от компании “Профиль” не менее 50 лет. Но необходимо в течение всего срока эксплуатации проводить небольшие ревизии на предмет коррозии отдельно взятой сваи у поверхности грунта, тем более, что такая проверка не представляет сложности.
Для получения более подробной информации по расчету стоимости фундамента на винтовых сваях и монтажу, просим Вас связаться с нами по специальному номеру телефона: +7 (8212) 21-55-99
Так же Вы можете оставить заявку по электронной почте и наши менеджеры свяжутся с Вами в максимально ближайшее время !
Свайно-винтовой фундамент в Самаре – цены, установка под ключ
1.
Сбор информацииМы собираем информацию, когда вы регистрируетесь на сайте, заходите на свой аккаунт, совершаете покупку, участвуете в акции и/или выходите из аккаунта. Информация включает ваше имя, адрес электронной почты, номер телефона и данные по кредитной карте.
Кроме того, мы автоматически регистрируем ваш компьютер и браузер, включая IP, ПО и аппаратные данные, а также адрес запрашиваемой страницы.
2. Использование информации
Информация, которую мы получаем от вас, может быть использована, чтобы:
- Сделать услуги соответствующими вашим индивидуальным запросам
- Предложить персонализированную рекламу
- Улучшить наш сайт
- Улучшить систему поддержки пользователей
- Связаться с вами по электронной почте
- Устроить акцию, конкурс или организовать исследование
3.
Защита личных данных при онлайн-продажахМы являемся единственным владельцем информации, собранной на данном сайте. Ваши личные данные не будут проданы или каким-либо образом переданы третьим лицам по каким-либо причинам, за исключением необходимых данных для выполнения запроса или транзакции, например, при отправке заказа.
4. Раскрытие информации третьим лицам
Мы не продаем, не обмениваем и не передаем личные данные сторонним компаниям. Это не относится к надежным компаниям, которые помогают нам в работе сайта и ведении бизнеса при условии, что они соглашаются сохранять конфиденциальность информации.
Мы готовы делиться информацией, чтобы предотвратить преступления или помочь в их расследовании, если речь идет о подозрении на мошенничество, действиях, физически угрожающих безопасности людей, нарушениях правил использования или в случаях, когда это предусмотрено законом.
Неконфиденциальная информация может быть предоставлена другим компаниям в целях маркетинга, рекламы и т.д.
5. Защита информации
Мы используем различные средства безопасности, чтобы гарантировать сохранность ваших личных данных. К вашим услугам самое современное шифрование. VpnMentor также защищает ваши данные в режиме оффлайн. Только те сотрудники, которые работают с конкретным заданием (например, техническая поддержка или проведение оплаты) получают доступ к личным данным. Сервера и компьютеры, на которых записана конфиденциальная информация, находятся в безопасном окружении.
Использование файлов «cookie»
Наши файлы «cookie» используются для улучшения доступа к сайту и определения повторных посещений. Кроме того, они позволяют отследить наиболее интересующие запросы. Файлы «cookie» не передают никакую конфиденциальную информацию.
6.
Отказ от подпискиМы используем электронную почту, чтобы предоставить вам информацию по вашему заказу, новостям компании, информации по продуктам и т.д. Если вы желаете отказаться от подписки, в каждом письме даны подробные инструкции, как вы можете это сделать.
7. Согласие
Пользуясь услугами нашего сайта, вы автоматически соглашаетесь с нашей политикой конфиденциальности.
Винтовой фундамент – Иркутск, Республика Бурятия и Улан-Уде, Забайкальский край и Чита
Приступая к строительству, владельцы земельных участков нередко сталкиваются с проблемой пучинистого грунта или близкого расположения от поверхности грунтовых вод. Решить возникшую проблему в Иркутске поможет установка надежного винтового основания.
Монтаж данной разновидности фундамента показан на торфяных грунтах, затопляемых, неровных территориях, в непосредственной близости от больших деревьев.
Основу фундамента составляет винтовая свая – стальная труба с резьбой и лопастями для прочного завинчивания в землю.
Основные виды винтовых свай:
цельные;
пустотелые;
с прямоугольной шляпкой у основания;
с круглой шляпкой у основания;
с U-образной шляпкой у основания.
Критерии установки винтового фундамента
Залогом проектирования экономичного и долговечного винтового основания является правильный расчет максимально допустимой нагрузки на одну сваю. Определению данного параметра предшествует проведение инженерно-геологических работ.
Характеристика группировки свай в зависимости от предполагаемых нагрузок:
Одиночные сваи – каждая отдельно стоящая свая устанавливается в предназначенную для нее опору.
Свайные ленты– стальные трубы устанавливаются в один или несколько рядов для равномерного распределения веса конструкции.
Свайные кусты – использование данного типа группировки опор показано при оборудовании массивной колонны, при условии, что единичная свая не выдержит предполагаемую нагрузку.
Сплошное свайное поле – опоры устанавливаются по всей площади здания, объединяются ростверком с подошвой, опирающейся на грунт.
Компания «РосФундамент» предлагает услуги квалифицированных специалистов в Иркутске для возведения надежного и прочного фундамента деревянных каркасных сооружений и кирпичных домов.
Принцип обустройства фундамента каркасных деревянных зданий
На этапе проектирования основы для деревянного дома подвергаются анализу следующие данные:
предполагаемый вес конструкции;
максимально допустимые на данном участке нагрузки;
результаты проведенных геологических изысканий.
Сваи устанавливают в местах соприкосновения внешних стен с внутренними, шагом 1-2,5 метра. Глубина посадки стальной трубы должна достигать твердого грунта. Верхняя часть опоры обрезается болгаркой, в полость заливается раствор бетона. После застывания раствора, привариваются оголовки, конструкция покрывается раствором против коррозии. Устраивается ростверк.
Оголовки свай служат основой для укладки балок. Деревянные или металлические балки укладывают на оголовки и крепят к ним болтами.
Обустройство фундамента кирпичных сооружений
При возведении блочных домов, используется капитальный тип фундамента. Это означает, что внутренняя полость установленных свай заполняется бетоном. Для обеспечения максимальной прочности, сваи оснащают литыми или сварными наконечниками.
На завершающей стадии оборудуется ростверк.
Расчет осадки
После возведения здания, под действием нагрузок, фундамент начинает оседать. Нередко осадка приводит к перекосу конструкции, что, в свою очередь ведет к неминуемым разрушениям. Для того, чтобы избежать подобных последствий, производится расчет осадки.
Произвести верный расчет удастся при наличии трех основных показателей:
толщина слоя;
коэффициент сжимаемости грунта;
усредненное значение уплотняющего давления.
Тип покрытия: полиуретановые смолы (LTS-125/16-RSO).
Источник: http://glavfundament.ru/building/civil_found/house/59837/
Ответы на часто задаваемые вопросы
Назовите главные преимущества винтовых свай.
Если вкратце, главными преимуществами винтовых свай считаются:
- экономичность;
- безопасность;
- большая грузонесущая способность;
- удобство, скорость, простота монтажа;
- легкий вес;
- ручной демонтаж и монтаж.
Сваи какого диаметра пользуются наибольшей популярностью в вашей компании?
Наиболее покупаемыми считаются винтовые сваи диаметром 76 мм, 89 мм и 133 мм.
Расскажите, пожалуйста, про винтовую сваю СГ.СВС-1.1. Чем отличается, какими преимуществами обладает? Спасибо.
Винтовая свая СГ.СВС-1.1 – оптимальный выбор для тех, кто хочет совместить высокую несущую способность конструкции с легким и быстрым монтажом. Этот тип широколопастной сваи покупают наиболее часто. Изделие выполнено в виде большой стальной либо электросварной трубы, плавно переходящей в специальный конус. В конце конуса расположена широкая лопасть, которая является главной несущей деталью всей конструкции. Свая СГ.СВС-1.1 используется на любых видах местности (исключая скальные породы). Она быстро и крепко монтируется, легко бетонируется и достаточно просто «приживается». Диаметр ствола такой сваи может быть разным: 159, 219, 89, 325, 76, 108, 57 и 133 миллиметров. Предназначается она для сооружений самого разнообразного типа: от строительства трехэтажных зданий до установки заборов, столбов и пристроек.
Можете подсказать, какое количество свай потребуется для строительства дома 7*11?
Для строительства такого дома вам потребуются 20 винтовых свай.
А насколько долговечен фундамент, установленный с помощью винтовых свай?
Фундамент, опорой которому служат винтовые сваи, может простоять более 100 лет.
Какую нагрузку могут выдержать винтовые сваи?
Благодарим за столь интересный вопрос. Вес, который может выдержать одна винтовая свая, зависит от ее диаметра, а также от размера лопасти. Свая с диаметром 108 миллиметров, в среднем, может выдерживать до 6-7 тонн нагрузки. Совсем недавно у нас заказывали такие сваи для строительства двухэтажного сооружения площадью 155 квадратных метров. Понадобилось 23 изделия. Устанавливали их через каждые 2-3 метра.
Нужно ли оставлять зазор между декоративной панелью и почвой в случае отделки винтовых свай?
Да, он обязателен. Обычно его делают от 5 до 7 сантиметров. Это необходимо для того, чтобы при слишком низких температурах отделка не смогла повредиться.
Как можно правильно определить нужную длину свай?
Для того, чтобы правильно и достоверно определить длину винтовых свай необходимо провести пробное завинчивание.
Где винтовые сваи применяются чаще всего?
Такой вид фундамента применяются для надежных и безопасных опор различных строительных сооружений. Они могут как применяться в качестве демонтажа старых сооружений, так и быть использованы для строительства нового дома. Технология свайно-винтового фундамента подходит практически для всех типов каркасных и модульных зданий, пристроек, беседок, заборов, ограждений, столбов, причалов. Более того, винтовые сваи пользуются большим спросом при установке мостов, прокладки линий электропередач.
Как давно в практике используют винтовые сваи?
Первые разработки винтовых свай появились в Лондоне в середине позапрошлого века. Тогда мировой ученый Митчелл предложил такой простой и быстрый способ ввинчивания конструкции в землю. С начала прошлого столетия такой способ начал широко применяться на территории США, а также в странах Европы. В СССР винтовые сваи применялись с целью строительства мостов и линий электропередач там, где очень мягкий грунт (на болотах) или преобладание низких температур (в тундре).
А чем подтверждаются технические показатели винтовых свай?
Технические показатели винтовых свай подтверждены отчетом о полевых испытаниях. Об их качестве говорят высокие статистические характеристики (выдергивание, вдавливание и т.д.).
При какой почве использование винтовых свай является нежелательным?
Винтовые сваи нежелательно ввинчивать в илистую почву и скальные породы. Такая местность требует использование тяжелой механической техники.
Установка свайного фундамента на торфе: каково преимущество такого строительства?
При монтаже свай на торфяной местности как таковые земляные работы отсутствуют. Также отпадает необходимость в выторфовке, отводе воды и засыпке. Конструкция проходит сквозь мягкую почву, плотно и крепко ввинчиваясь.
Можно ли ввинчивать сваи около морского причала (на прибережной территории)?
Да, конечно можно. Только в этом случае работы должны проводиться зимой, а не летом. Если выезд тяжелой техники на местность невозможен, сваи должны ввинчиваться в лед вручную.
FAQ’s – Американский винт заземления
1. В каких случаях вы используете винты заземления?
Винты для заземленияможно использовать практически для любого применения с колоннами, стойками и балками. Некоторые примеры включают настилы, ограждения, солнечные батареи, световые опоры, тумбочки, беседки, садовые навесы, дома и многое другое.
2. Как определить, какой размер и тип заземляющего винта мне нужен?
Размер винта заземления определяется требованиями к нагрузке вашего проекта.См. Диаграмму нагрузки AGS здесь.
Тип заземляющего винта определяется подключением к вашей конструкции. Модель 3, винт с открытым верхом, используется, когда труба вставляется в заземляющий винт, и конструкция строится из трубы. Одним из примеров является наземная система крепления солнечных батарей. Конструкция с фланцем используется, когда вы соединяетесь с колоннами, стойками, балками и т. Д. У нас есть несколько моделей с плоскими и U-образными фланцами, а также возможности изготовления по индивидуальному заказу.
3. Утверждены ли американские винты заземления в моем регионе?
Американский винт заземления соответствует национальным нормам для использования, перечисленным в разделе 2.0 нашего отчета об оценке ICC-ES (ESR-4226). Они используются для передачи осевого сжатия, осевого растяжения и поперечных нагрузок от поддерживаемых конструкций на окружающий грунт. Когда американские винты заземления устанавливаются под IRC, требуется спроектированная конструкция в соответствии с IRC R301.1.3. Как и в случае с любыми другими строительными изделиями, ваш местный чиновник по нормам и правилам определит, являются ли американские винты заземления приемлемой системой фундамента для вашего конкретного проекта, когда вы подадите заявку на разрешение.
Наши винты заземления принимаются в любом округе или муниципалитете, признающем Международный строительный кодекс 2018 года.
4. Как мороз влияет на использование заземляющих винтов?
Рекомендуется, чтобы по крайней мере две трети (2/3) резьбы заземляющего винта находились ниже уровня замерзания, установленного в вашем регионе.
5. Нужно ли отмечать коммунальные услуги?
Да. Позвоните по номеру 811 из любой точки страны за несколько дней до установки заземляющих винтов, и ваш звонок будет автоматически перенаправлен в ваш местный колл-центр. Коммунальные предприятия, у которых есть потенциальные объекты в районе вашего места установки, будут уведомлены о вашем намерении копать.Каждая пострадавшая коммунальная компания пришлет локатор, чтобы отметить приблизительное местоположение ваших подземных коммуникаций. Обычно это происходит в течение 2-3 рабочих дней. Рекомендуется установить винты заземления на расстоянии не менее 18 дюймов с каждой стороны от отмеченных линий.
6. Какое монтажное оборудование требуется?
Винты меньшего размера, диаметром примерно 2–2 ½ дюйма и длиной менее примерно 3 футов можно установить вручную (в зависимости от условий почвы) с помощью арматуры или металлического стержня, вставленного в отверстия в верхней части винта заземления. Винты заземления большего размера необходимо устанавливать с низкоскоростными ротационными приводами с высоким крутящим моментом. Смотрите наш раздел установки для получения дополнительной информации.
7. Можно ли установить винты заземления, если я столкнусь с препятствиями ниже уровня земли?
Шурупы для заземления обычно очень хорошо работают на участках со сложной почвой, например, на каменистой или мощеной почве, на участках с корнями деревьев и т. Д. На некоторых очень сложных участках может потребоваться предварительное просверливание отверстия. Смотрите наш раздел установки для получения дополнительной информации.
8.Можно ли удалить / повторно использовать винты заземления?
Да, винты заземления можно удалить и использовать повторно. Для снятия просто поверните винт заземления против часовой стрелки. Перед повторным использованием винты заземления необходимо тщательно осмотреть, чтобы убедиться, что резьба и гальваника не были повреждены во время установки / снятия.
9. Каков срок службы болтов заземления?
Наши винты заземления оцинкованы горячим способом в соответствии с требованиями ASTM до толщины 75 микрон. Они должны длиться от 50 до 100 лет.Все это «зависит от почвы», о чем говорится в ESR. Мы не рекомендуем использовать их в почвах с pH ниже 5,5. Гарантия на винты составляет 20 лет. Обычно они переживают возложенную на них структуру.
10. Предоставляет ли компания American Ground Screw услуги по установке?
11. Предоставляет ли компания American Ground Screw обучение установщиков?
В настоящее время нет.
У нас есть опытные монтажники в разных регионах страны, которые проведут обучение монтажников.
Установка спирального анкера, спиральный анкер-винт, NC и SC
Если вы укрепляете новый фундамент или ремонтируете существующий на юго-востоке, вам понадобятся винтовые анкеры, чтобы завершить свой проект.
Винтовые анкеры, часто называемые анкерами-винтами, обычно используются для анкеровки и защиты от осадки; однако их также можно использовать для анкеров, подъемных анкеров и новых строительных свай. Сваю сооружают путем простого ввинчивания анкера в грамотно несущий грунт.
Вместимость сваи – это функция крутящего момента, достигаемого при установке. Спиральные анкеры бывают различных размеров вала и конфигурации спирали, что позволяет использовать множество вариантов для удовлетворения требуемых спецификаций.
Позвольте нам управлять вашим фундаментальным проектом
Записаться на прием
Шарлотта: 704-545-0206 | Эшвилл: 828-274-2101 | Южная Каролина: 803-802-2477
Преимущества спиральных анкеров
Основными преимуществами спиральных анкеров являются скорость установки и возможность сразу же нагружать сваю.Поскольку нет необходимости ждать, пока затвердеет затирка, вы можете сразу же приступить к работе.
Еще одним преимуществом является то, что винтовой анкер можно установить с помощью относительно небольшого оборудования и в местах с очень ограниченным доступом. Кроме того, от установленной сваи не остается мусора, что делает процесс установки очень чистым по сравнению с другими типами свай.
Винтовые анкеры тоже имеют свои недостатки. Во-первых, они не могут быть установлены в скале или сквозь нее. Кроме того, в определенных грунтовых условиях могут возникнуть проблемы с поперечной устойчивостью или продольным изгибом.
Типы спиральных анкеров
Существует много типов спиральных анкеров для коммерческого и строительного применения. Правильный винтовой анкер для вашего фундамента будет зависеть от его состояния и от того, будут ли к зданию добавлены какие-либо пристройки или этажи.
Винтовые анкеры
Спиральные анкеры идеальны для ремонта фундамента, когда прочный, несущий грунт находится глубоко под поверхностью. Эти анкеры имеют круглый или квадратный стальной вал со сварными стальными пластинами, которые вбиваются в землю на определенную глубину и прикрепляются к существующему фундаменту для обеспечения устойчивости фундамента и здания.
Анкер-шуруп
Термин анкер-шуруп используется взаимозаменяемо со спиральным анкером, поскольку он также содержит стальной вал со стальными пластинами, приваренными к валу через различные промежутки времени. В землю вкручиваются анкерные болты, которые уменьшают количество перемещаемого грунта в процессе установки.
Винтовые опоры
Винтовые опоры можно использовать для ремонта различных фундаментов, от фундамента целого здания до фундаментов дымоходов, крыльцов и лестниц.Они используются, когда необходима устойчивость от сил сжатия и растяжения, и их можно комбинировать с кронштейнами для дополнительной устойчивости.
Винтовые сваи
Термины винтовые сваи и винтовые опоры используются как синонимы. Эти устройства для ремонта фундамента используются для ремонта всех типов промышленных и коммерческих фундаментов, и их можно заказать в различных стилях, включая забивные, мини-сваи и микросваи.
Винтовые сваи
Выражение «винтовые сваи» – это просто общий термин для любого типа фундаментных анкеров, опор или свай, которые ввинчиваются в землю, а не забиваются или забиваются в почву.Винтовые сваи используются для стабилизации дымоходов, крыльцов, лестниц и фундаментов зданий любого размера.
Установка спирального анкера и установка винтовой опоры
Винтовые анкеры и спиральные опоры могут быть установлены до заливки фундамента или когда фундамент здания был поврежден из-за смещения грунта и изменения состава грунта, включая оседание и повышенный или пониженный состав влаги.
Фундаментные анкеры, опоры и винты забиваются или ввинчиваются в грунт.В зависимости от места их можно прикрепить к существующему фундаменту с помощью кронштейнов или шурупов. После завершения фундамент становится надежным и должен противостоять дальнейшим повреждениям из-за сжатия и растяжения.
Foundation Repair Services – это основной поставщик коммерческих спиральных анкеров в Шарлотте, Северная Каролина, а также множество других возможностей. Мы обладаем обширным опытом практически по всем видам фундаментных работ. Наши навыки и ноу-хау служат строителям, а также владельцам коммерческой и жилой недвижимости.Помимо района Шарлотт, мы обслуживаем остальную часть Северной Каролины, Южной Каролины, Джорджии, Теннесси и Вирджинии.
Чтобы узнать больше об установке винтовых опор и винтовых анкеров, или запланировать смету, свяжитесь с нами сегодня.
Позвольте нам управлять вашим фундаментальным проектом
Записаться на прием
Шарлотта: 704-545-0206 | Эшвилл: 828-274-2101 | Южная Каролина: 803-802-2477
Посмотреть фото
Винтовые сваи и опоры для жилых домов для ремонта фундамента – Услуги по установке винтовых опор для жилых домов
Винтовые сваи и опоры для жилых домов для ремонта фундаментов – Услуги по установке винтовых опор для жилых домов | EagleLIFT, Inc.Ваш браузер устарел.
В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для максимального удобства используйте один из последних браузеров.
- Хром
- Firefox
- Internet Explorer Edge
- Safari
EagleLIFT предоставляет услуги по свайным сваям для жилых домов, предлагая клиентам в Калифорнии и Неваде гибко адаптируемые системы подъема и стабилизации фундамента.При работе с сильно поврежденным фундаментом винтовые сваи обеспечивают надежную фиксацию фундамента дома и обеспечивают спокойствие для защиты вашей конструкции.
Как процесс впрыска полимера завершает создание винтовых свай
Также известные как винтовые опоры или винтовые опоры, винтовые сваи Eagle Lifting для жилых помещений и опоры для ремонта фундамента используются для укрепления структурно слабых фундаментов или обеспечения безопасности нового строительства. Винтовые опоры врезаны прямо в землю, что делает их экономичными и простыми в установке без необходимости серьезного нарушения почвы или выемки грунта.Дополнительные преимущества винтовых свай и анкеров для жилых и коммерческих помещений:
- Перенос веса конструкции на более глубокую и более несущую почву
- Простота установки в сложных почвенных условиях
- Возможность установки в любое время года
- Сопротивление силам сжатия
- Возможность немедленной загрузки
Почему винтовые сваи?
Винтовые сваи превосходят многие другие методы структурного усиления новых конструкций, способствуя стабилизации грунта и осадке фундамента.Жесткая муфта с тремя болтами, которая соединяет винтовые секции и удлинители, делает сваю устойчивой к изгибу, в отличие от болтовой муфты, используемой в решениях с винтовыми сваями с квадратным валом.
- Конфигурация спирального лезвия выбрана для достижения проектной глубины и грузоподъемности
- Может устанавливаться в зонах ограниченного или труднодоступного доступа
- Устанавливается быстро
- Установка не портит
- Установка без вибрации (в отличие от забивных свай)
- Бетон можно заливать сразу после установки сваи
- Доступен с опцией горячего цинкования для дополнительной защиты от коррозии
- Конкурентоспособная цена по сравнению с другими альтернативами глубокого фундамента.
- Позвоните или свяжитесь с нами онлайн для получения сметы на винтовые сваи нового строительства
- Опоры для стабилизации грунта
Стабилизация коммерческих и жилых помещений
Винтовые сваи используются для поддержания и поддержки фундаментов, которые осели, взбудоражились или вышли из строя в соответствии с первоначальной конструкцией. Винтовые сваи могут стабилизировать основание жилых и коммерческих зданий, соединяя опоры и стены с твердыми несущими грунтами.Они пригодны как для легких, так и для тяжелых нагрузок.
Винтовые сваи – отличный выбор для старых конструкций, их также можно использовать в качестве временной привязки и контроля плавучести или даже контроля плавучести трубопровода.
Легконагруженные конструкции
- Стенки крыла
- Межкомнатные полы
- Плиты крыльца
- Террасы на заднем дворе
- Дополнения
Тяжелонагруженные конструкции
- Одно- и многоэтажные дома
- Башни электропередач
Подрядчики по производству винтовых свай в Калифорнии и Неваде
Мы обслуживаем всю Калифорнию, включая Лос-Анджелес, Сан-Диего, Сан-Хосе, Сан-Франциско, Фресно, Лонг-Бич, Сакраменто, Окленд; и вся Невада, включая Лас-Вегас, Хендерсон, Северный Лас-Вегас, Рино, Гумбольдт, Кингсбери.Позвольте EagleLIft стать вашим подрядчиком по установке винтовых опор уже сегодня! Свяжитесь с нами для получения дополнительной информации о наших услугах по установке винтовых опор в жилых домах.
Откуда винты заземления получают свою устойчивость?
Земля делает всю тяжелую работу
Понятно, что земля является решающим фактором в отношении несущей способности болтов заземления. Взаимодействие между винтами и грунтом – это то, что заставляет заземляющие винты работать как фундамент.Таким образом, земля определяет внешнюю несущую способность фундамента, а винт – внутреннюю несущую способность.
Исследование грунта необходимо для оценки внешней несущей способности фундамента. Это исследование также может дать представление о том, какие типы грунта существуют на строительной площадке, какова плотность грунта и где расположены несущие слои. Не все полы одинаково подходят для несения нагрузок, здесь влияет множество различных факторов.Они могут включать состав отдельных элементов почвы, плотность подстилки и любые возможные движения грунтовых вод. С помощью этой информации, данных о нагрузке на фундамент и данных о характеристиках заземляющих винтов можно рассчитать и спланировать план фундамента. Испытания на нагрузку также дают представление о фактической несущей способности строительной площадки. Прежде чем приступить к планированию любого проекта, необходимо провести испытание на несущую способность, чтобы подтвердить пригодность строительной площадки.
Профессиональная установка важна
Еще одним важным фактором несущей способности фундамента является технология, используемая для установки. Для помощи в установке доступно большое количество разнообразных машин. Они варьируются от электрических заземляющих отверток и гидравлических навесных устройств для экскаваторов до самоходных гусениц с буровым оборудованием. Независимо от типа машины, все они имеют одну общую черту: ими должен управлять опытный и профессиональный оператор.
Что касается правильного ввинчивания болтов заземления, необходимо учитывать множество разных вещей. Например, необходимо следить за тем, чтобы винты ввинчивались равномерно с достаточным усилием зажима. Вам также необходимо следить за крутящим моментом и уровнем, чтобы обеспечить перпендикулярную установку заземляющих винтов. Любой наклон или неточность установки могут отрицательно повлиять на несущую способность, как и движение грунта вверх.Тем не менее, относительно легко научиться устанавливать винты заземления, и, если следовать рекомендациям производителя по установке, это легко сделать.
Сводка
С винтами заземления он такой же, как и с любым другим типом фундамента. Нужные продукты, подходящая почва и опыт монтажа должны быть объединены, чтобы создать безопасный и надежный фундамент. Шурупы для заземления не только невероятно безопасны, но также являются инновационной и экологически чистой альтернативой другим традиционным типам фундамента.Это означает, что их можно использовать для самых разных целей, от дорожных знаков и рекламных дисплеев до террас, навесов для автомобилей и жилых домов. Для этого KRINNER производит широкий ассортимент заземляющих винтов и подходящих заземляющих отверток для любых требований по установке.
Винтовые сваи| Флорида | Грузия | Южная Каролина | Северная Каролина | Вирджиния – Системы Фонда Патриотов | Винтовые сваи | Основа
Винтовые сваи для Флориды, Джорджии, Южной Каролины, Северной Каролины, Вирджинии и соседних городов
Если вы занимаетесь фундаментным бизнесом и не используете винтовые сваи, вы, скорее всего, зря тратите драгоценное время и оставляете деньги на столе.Фундаменты на винтовых сваях сейчас используются во всем мире, потому что эта технология дает много преимуществ по сравнению с традиционными системами свай из дерева или бетона. Винтовые сваи, опорные и анкерные системы, производимые Patriot Foundation Systems, отличаются конкурентоспособной ценой, высококачественной продукцией, превосходящей отраслевые стандарты, и наши продукты являются системами фундамента, которые выбирают профессионалы в области строительства во всем мире.
Наша продукция производится на предприятиях, сертифицированных ISO, и соответствует критериям программы обеспечения качества ICC-ES AC10 и ICC-ES AC304.Некоторые из наших продуктов включают:
- Круглые трубные вводы 2-7 / 8 ”и 3-1 / 2”
- Удлинители круглых труб 2-7 / 8 ”и 3-1 / 2”
- Квадратные выводы и удлинители вала 1-1 / 2 дюйма
- Т-образные стержни
- Болты, гайки и резьбовая шпилька
- Дополнительные рейсы
Установка винтовых свайных фундаментов от Patriot Foundation Systems может сэкономить ваше время и деньги по многим причинам. Экипажам не нужно ждать, пока на место установки будут размещены краны или другое специальное оборудование, потому что они просто не нужны.Установка происходит быстрее, чем при использовании обычных забивных свай, для продвижения винтовых свай на 10 футов требуется примерно 5 минут. Кроме того, нет необходимости ждать улучшения погодных условий, поскольку винтовые системы можно устанавливать в любую погоду, включая отрицательные температуры и дождь. А поскольку бетон не используется при установке винтовых свай, время отверждения не требуется.
Меньшее время на установку фундамента на винтовых сваях означает меньшее количество трудозатрат, что снижает общие затраты.Наши спиральные анкеры большой грузоподъемности спроектированы и изготовлены для поддержки нагрузок, превышающих 300 KIP, поэтому, даже если используется меньше стали, вам не нужно жертвовать качеством, чтобы сэкономить дополнительные деньги на материальных затратах.
Чтобы узнать больше о преимуществах использования винтовых свай Patriot Foundation Systems для жилых, коммерческих, коммунальных или других фундаментных проектов во Флориде, Джорджии, Южной Каролине, Северной Каролине, Вирджинии, в Соединенных Штатах и за их пределами, свяжитесь с одним из экспертов нашего фонда сегодня. .
IronRidge упрощает установку солнечных батарей с помощью заземляющего винтового фундамента.
IronRidge , компания ESDEC, успешно оптимизировала процесс проектирования и установки наземных солнечных батарей с использованием заземляющих винтов в качестве фундамента.
Установочные винтыIronRidge с шестигранной головкой обеспечивают прочное соединение между опорной конструкцией и заземляющими винтами для конструкций, использующих солнечную энергию.
В марте компания завершила тестирование совместимости с винтом заземления Krinner Foundations серии G и винтом заземления модели 3 American Ground Screw и теперь предлагает сертифицированное письмо системного инженера.
Оба варианта винта заземления теперь включены в список UL2703 для наземной системы IronRidge XR.
Кроме того, IronRidge производит оборудование для индивидуального крепления, которое требуется для соединения подконструкции с винтами заземления. Эти установочные винты с шестигранной головкой обеспечивают защиту от коррозии и покрытие для фиксации резьбы, предотвращающее ослабление крепежа со временем.
Компания IronRidge разработала и протестировала этот установочный винт для использования с продуктами Krinner Foundations и American Ground Screw в соответствии с требованиями к нагрузке, предъявляемыми к системе.
Наконец, IronRidge добавила возможность выбора заземляющих винтов в онлайн-платформу Ground-Mount Design Assistant . Это гарантирует, что крепежное оборудование (установочные винты с шестигранной головкой) будет добавлено в спецификацию материалов, а инженерное письмо добавлено в загружаемый zip-файл с сертификатами и руководствами по установке на земле.
Винты заземлениястановятся предпочтительным методом фундамента для наземных массивов. В недавнем опросе монтажников IronRidge винты заземления были выбраны вместо цементных свай 2 к 1.Легко понять почему. По крайней мере, целый день можно сэкономить на установке, потому что нет необходимости ждать осмотра фундамента или затвердевания бетона.
Шурупы для заземления хорошо работают в самых разных почвах и условиях, от песчаных и каменистых до плотно утрамбованной глины, что не всегда бывает с наливными опорами.
«IronRidge уже давно стремится сократить затраты на программное обеспечение для наших установщиков, и эта последняя инициатива по оптимизации проектирования и установки наземных систем выполняет это обещание», – говорит генеральный директор IronRidge Рич Тиу.«Чтобы это стало возможным, мы тесно сотрудничали с двумя ведущими производителями заземляющих винтов. В результате получается сочетание оборудования, программного обеспечения и инженерных решений, которое экономит время и деньги установщиков ».
Сделай сам заземляющий винтовой фундамент – планы небольших деревянных домов | План этажа Micro Homes
Винты заземления очень популярны в крошечных домах. Это тип фундамента, на котором можно избежать мокрой стадии строительства. Благодаря этому монтаж выполняется очень быстро и может быть выполнен и менее опытным строителем.
Основные сведения о винтах заземления
Винты заземления обладают большой несущей способностью; Благодаря резьбе можно проникать даже в твердые, плотные почвы. Забивка сжимает окружающую почву, что еще больше укрепляет положение заземляющего винта. Размеры заземляющих шурупов различаются в зависимости от размера конструкции, от маленьких шурупов для шурупов для детских домов до больших шурупов для деревянных домов.
Установка
Установкиимеют несколько вариантов, различающихся типом выбранного винта заземления и его размером.Наиболее типичная установка включает стержень, действующий как рычаг.
Необходимый материал:
- 1) Винты заземления
- 2) Стержень для забивки / поперечины
- 3) Металлический крепеж
Установка с помощью поперечины:
Переместите направляющую штангу прим. 8 ″ / 200 мм глубиной. Затем снимите стержень и вставьте винт заземления в отверстие. Проденьте стальной стержень в винт и с его помощью вбейте винт на необходимую глубину. При необходимости установите металлический фиксатор на верхнюю часть винта заземления.
- Тщательно отметьте положение будущего фонда. Вбейте стержень, затем извлеките его, после чего останется направляющее отверстие для винта заземления.
- Забейте винт частично; затем начните ввинчивать его в землю.
- Продолжайте закручивать винт заземления на нужной высоте.
- Надземные части конструкции могут быть установлены сразу после этого.
Особые типы:
Этот винт заземления, больше похожий на столб, забивается при установке.
Кто использовал винты заземления, строя свои крошечный домик? Что ж, вот Дэн использует его, когда строит для Алексис деревянный дом в форме А для пример и многое другое.
Тем не менее, если вы решили различный фундамент для вашего крошечного домика, или вы этого не сделали решение еще нет, просмотрите в наших фондах раздел в блоге, и вы обязательно найдете решение, соответствующее вашим потребностям.
.
