Вопрос-ответ Основные параметры и размеры панелей SIPwall компания SIPwall (ЭКОПАН).

Вопрос-ответ Основные параметры и размеры панелей SIPwall компания SIPwall (ЭКОПАН).

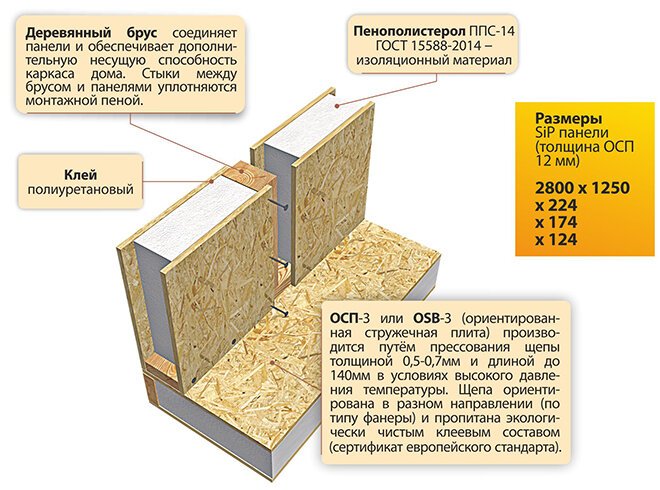

Панели «SIPwall» представляют собой высокотехнологичную монолитную трехслойную конструкцию, состоящую из 2-х листов ОСП – ориентированной стружечной плиты (oriented strand board – OSB-3), толщиной 12 мм и твердого пенополистирола ППС-14, толщиной 100–200 мм.

Панели склеиваются однокомпонентным полиуретановым клеем типа «ЛАПРОЛ» (ТУ 2224-076-10488057-2014, марок: ЛАПРОЛ ПП 2122-65, ЛАПРОЛ ПП 2122-45), под давлением пресса до 18 т. Такие панели, за счет монолитного склеивания, выдерживают вертикальную нагрузку до 10 т и поперечную нагрузку 2 т на 1 м² (для строительства коттеджей достаточно 350 кг на 1 м²).

Для соединения SIP-панелей «SIPwall» между собой в единую конструкцию мы используем сухой строганый пиломатериал. В результате, внутри стены, формируется жесткий деревянный каркас. Этот каркас сам по себе способен нести всю нагрузку, передаваемую на стены здания. Поэтому дом, построенный по технологии «SIPwall», можно отнести к классу каркасных.

СИП панель “SIPwall” 2500 × 620 мм, 1,55 м²
(плита OSB-3: Калевала, 12 мм; пенополистирол: ППС-14)
ИллюстрацияРазмер СИП панели, длина × ширина × толщина, ммПлощадь панели, м²Вес панели с брусом, кгВес панели без бруса, кг
2500 × 620 × 1241,5533.6825,96
2500 × 620 × 1741,5538,6626,82
2500 × 620 × 2241,5542,8627,66
СИП панель “SIPwall” 2500 × 1250 мм, 3,125 м²
(плита OSB-3: Калевала, 12 мм; пенополистирол: ППС-14)
ИллюстрацияРазмер СИП панели, длина × ширина × толщина, мм Площадь панели, м²Вес панели с брусом, кгВес панели без бруса, кг
2500 × 1250 × 1243,12554,649,96
2500 × 1250 × 1743,12557,7750,77
2500 × 1250 × 2243,12560,9151,59
СИП панель “SIPwall” 2800 × 620 мм, 1,736 м²
(плита OSB-3: Калевала, 12 мм; пенополистирол: ППС-14)
ИллюстрацияРазмер СИП панели, длина × ширина × толщина, ммПлощадь панели, м²Вес панели с брусом, кгВес панели без бруса, кг
2800 × 620 × 1241,736
2800 × 620 × 1741,736
2800 × 620 × 2241,736
СИП панель “SIPwall” 2800 × 1250 мм, 3,5 м²
(плита OSB-3: Калевала, 12 мм; пенополистирол: ППС-14)
ИллюстрацияРазмер СИП панели, длина × ширина × толщина, ммПлощадь панели, м²Вес панели с брусом, кгВес панели без бруса, кг
2800 × 1250 × 1243,560,2455,72
2800 × 1250 × 1743,563,2256,46
2800 × 1250 × 2243,566,3557,35

Условные обозначения

OSB (ОСП) – ориентированно стружечная плита;
ППС-14 – пенополистирольная плита.

Маркировка панелей, балок и столбов

Пп – панель перекрытия.
2Пп – панель перекрытия первого этажа.
3Пп – панель перекрытия второго этажа.
Псн – панель стеновая наружная.
2Псн – стеновая панель наружная второго этажа.
3Псн – стеновая панель наружная третьего этажа.
Псв – панель стеновая внутренняя.
2Псв – стеновая панель внутренняя второго этажа.
3Псв – стеновая панель внутренняя третьего этажа.
Кп – панель кровли (если один скат).
1Кп – панель кровли (скат 1).
2Кп – панель кровли (скат 2).
3Кп – панель кровли по скатам.
Пр – прогон.
Мр – мауэрлат.
БК – балка коньковая.
Оп.ст. – опорный столб.
Вш. – вшитая доска.


Про Сип-панели

Про Сип-панели.

Когда речь идет о строительстве индивидуального жилого дома, мы всегда с трепетом и внимательностью выбираем для себя самый лучший вариант.

  Первым вопросом становится: «Из чего строить»?

В виду многообразия предлагаемых на рынке материалов (например, клееный брус, оцилиндрованое бревно, кирпич, газобетон и др.), выбор становится не столь очевидным. Тем более каждый производитель «тянет одеяло на себя», говоря о том, что его материал самый лучший. Производители СИП-панелей, в том числе говорят о том, что их материал обладает превосходными качествами. В данной статье мы разберемся, насколько это правда?

Итак, что же такое СИП-панель?

Сип-панель – это  панель структурно-изолированная (СИП) (или конструкционная теплоизоляционная панель), состоящая из двух слоёв влагостойких плит, а так же утеплителя. Наиболее распространённый материал в качестве утеплителя для СИП-панелей – пенополистирол (ППС). А в качестве влагостойких плит выступает OSB – 3. Так же на рынке встречаются панели, состоящие из ЦСП (цементно-стружечной плиты) и минерального утеплителя, но данная модификация СИП-панелей не так обширно распространена.

Таким образом, по своей структуре, СИП-панель является «сэндвич» панелью. Рассмотрим каждый компонент по отдельности, а затем, какие характеристик приобретает панель при их соединении.

Утеплитель пенополистирол (ППС). Данный материал обладает прекрасными теплоизоляционными свойствами, во много раз превосходящими привычные для нас строительные материалы (кирпич, дерево, бетон). Лист пенопласта 60 мм толщиной сопоставим с кирпичной стеной толщиной 650 мм по теплоизоляционным свойствам. Так же, 60 мм пенополистирола (ППС) способны заменить 80 мм минеральной плиты, 140 мм дерева, или 250 мм пенобетона.

Плита OSB – 3

. Это ориентированно-стружечная плита, представляющая собой многослойный лист (3 и более слоев), состоящая из  тонких древесных щепок (стружки). Склеиваются слои  плиты при помощи смол, синтетического воска и борной кислоты. Стружка в слоях плиты направлена в разные стороны, что способствует увеличению её прочностных качеств.

OSB-3  подходит для изготовления несущих конструкций, используемых в условиях повышенной влажности.

Клеевой состав. Для склеивания Сип-панелей применяется однокомпонентный полиуретановый клей. При контакте с водой и воздухом клей приобретает свои адгезивные свойства и надежно склеивает детали панели. Срок полимеризации клея – 24 часа. По истечению данного времени, панель может применяться по назначению.

В зависимости от области применения Сип-панели делятся на:

  1. Панель перекрытия (ПП).
  2. Панель стеновая наружная (ПСН).
  3. Панель стеновая внутренняя (ПСВ).

Размеры Сип-Панелей. Стандартный размер сип-панели 1250*2500 мм или 1250*2800 мм. По толщине панели бывают 118 мм, 124 мм, 168 мм, 174 мм, 218 мм и  224 мм. При этом, толщина ППС всегда является стандартной 100 мм, 150 мм или 200 мм. Толщина OSB плит может быть 9 мм или 12 мм.

Вес Сип-панели. Сип-панель весит около 50-60 кг в среднем. За счет легкости панелей, вся конструкция дома будет весить в 3-4 раза меньше, относительно кирпичного или панельного строения.

Нагрузки на панель.  По вертикали Сип-панель способна вынести нагрузку около 2-х тонн. Такую стойкость панели обеспечивают OSB-плиты, во время поперечного изгиба одна OSB-плита сжимается, а другая растягивается. По горизонтали Сип-панель выдерживает нагрузку около 10 тонн на м2. Благодаря такой стойкости панелей, Ваш дом сможет выдержать колоссальные нагрузки, например, вес большого грузовика на крыше.

Итого, Сип-панели являются очень прочной конструкцией с прекрасными характеристиками. Ваш дом будет теплым, надежным и стойким к внешним воздействиям.

Какие же еще плюсы имеют Сип-панельные дома и конструкции?

Благодаря легкости конструкции, при выборе фундамента нет необходимости делать акцент на тяжелом и дорогостоящем фундаменте. Вполне подойдет свайно-винтовой или забивной бетонный фундамент.

Быстрота возведения дома – это несомненное и большое преимущество. При хороших погодных условиях, опытная монтажная бригада установит коробку дома площадью 120 – 150 м2 за 2,5-3 недели.

Отличные климатические показатели дома – зимой тепло очень хорошо сохраняется, а летом дома прохладно. За счет высоких теплоизоляционных показателей Сип-панельных конструкций, Вы активно будете экономить на отоплении, даже в самые холодные дни зимы и в самых холодных местах нашей страны.

Строительство круглый год. Сборка Сип-панельных конструкций не предполагает каких-либо работ, которые должны осуществляться только в теплое время года.

Стоимость Сип-панельных зданий. Возможности использования Сип-панелей настолько велики, что из них можно построить как скромный дачный дом или небольшое сооружение с минимальным бюджетом, так и огромный красивый и роскошный дом со всеми удобствами и изысками, или теплый и надежный офисный центр. Решения по строительству из Сип-панелей можно подобрать на любой вкус и кошелек, а главное, что в любом из вариантов вы получите максимально возможное и индивидуальное предложение по оптимальной для Вас стоимости.

Вопросы, возникающие по сип-панелям.

  1. Горючесть материала? Степень огнестойкости Сип-панелей – третья, так же как и у деревянных строений. Когда вопрос касается брусовых домов, многие люди, почему-то, не так «панически» относятся к ним. Со строениями из Сип-панелей точно такая же ситуация, т.к. что сип-панельные дома, что деревянные дома имеют один и тот же класс огнестойкости. По своей сути, Сип-панельные дома – это то же самое деревянное домостроение. Основная часть пожаров происходит изнутри дома, а в остальном, огонь не щадит ни кирпич ни дерево ни бетон. Сип-панели обладают достаточной стойкостью для того, чтобы в случае пожара, Вам хватило времени покинуть помещение. К тому же, если использовать для внутренней отделки хотя бы 1 слой гипсокартона, время огнестойкости Вашего дома из Сип-панелей увеличится на 45 минут. Также, все необходимое для сборки дома дерево проходит обработку огнебиозащитными составами.  Пенополистирол, находящийся внутри Сип-панели, имеет в составе антипирены. Это значит, что данный материал при отсутствии открытого пламени будет затухать в течении максимум 4-х секунд. Используемый, добросовестными производителями, ППС не поддерживает горение. Все эти факторы делают Сип-панели максимально безопасными. Если мы говорим об огнестойкости здания, лучше здесь подумать о качественно сделанной проводке, с соблюдение всех норм безопасности.
  2. Сип-панели сильно подвержены «атакам» грызунов? В корне неверное представление о том, что грызуны живут в том материале, что им легче всего прогрызть, рождает много негатива по поводу Сип-панелей. Грызуны живут везде, неважно, в бетоне, кирпиче, дереве или утеплителе. Для них не важна часть здания, где жить, будь то подвал, чердак или комната. Грызуны живут там, где есть теплопотери! Если сборка дома произведена правильно, и нет теплопотерь, то мышам и не вздумается лезть в Ваш дом. Они просто не будут чувствовать, что в вашем доме есть тепло, и он станет для нежелательных жителей неинтересным. Все слухи о том, что мыши питаются пенопластом – не более чем слухи.
  3. Не опасны ли Сип-панели с точки зрения экологичности? Нет, не опасны. Все вещества в составе Сип-панелей, что могут как-либо теоретически Вам навредить, имеют летучий характер и могут сохраняться там максимум до 3-х месяцев. По многим испытаниям и исследованиям, которые в том числе доступны на просторах интернета, концентрация вредных веществ в Сип-панельных домах в несколько раз ниже допустимой нормы.

Итак, что же мы имеем в итоге?

Сип-панели – прекрасный вариант для строительства как жилых домов, офисов, так и дачных домиков и небольших сооружений. В итоге, по совокупности всех плюсов и минусов данная технология строительства однозначно является выгодной и в то же время современной и прогрессивной. Максимальное количество домыслов по поводу данной технологии строительства вызывают безусловные стереотипы в сознании людей, а так же страх перед новыми и неизведанными технологиями. Безусловно, при появлении новой технологии появляются недобросовестные производители с «кустарным» способом производства,  неумелые строители, пытающиеся собрать дом без определенных знаний и навыков. В совокупности, последствиями от таких горе производителей и строителей являются многочисленные слухи, страхи и опасения. Но, когда технология в полном объеме делается в заводских условиях, дома собираются опытными бригадами и происходит нормальный процесс строительства, Вы, несомненно, останетесь довольны результатом.

Наша компания «Томский завод «Конструктив» обладает собственной производственной базой как пенополистирола, так и Сип-панелей. Производство происходит на специализированном оборудовании, а сам завод находится в г. Томске.

Вы всегда можете приехать к нам и воочию все увидеть, и убедиться в этом. Мы работаем только с качественной сырьевой базой и умеем делать Сип-панели качественно. Наши специалисты помогут Вам подобрать идеальный вариант по строительству. С нами надежно, тепло, эффективно и выгодно!

Структурные изолированные панели и сборные дома

  • Основная
  • Наша продукция
  • Структурные изолированные панели и сборные дома

построить в кратчайшие сроки. Из СИП-панелей собирают стены, полы, покрытия, стены.

СИП-панель изготавливается из 2-х влагостойких OSB-3 или фибролитовых плит, между которыми под высоким давлением вклеивается эффективный полистирольный утеплитель (ППС) или базальтовая плита.

Цена от 1 920 руб. за 1 м2

Уникальные преимущества панелей

Высокая энергоэффективность (ОЧЕНЬ ТЕПЛАЯ)

Пол и стены из конструкционных теплоизоляционных панелей обеспечивают более высокий стандарт теплозащиты Забайкалья без дополнительных мероприятий по утеплению, чего трудно добиться с использованием традиционных материалов. Термическое сопротивление стен из конструкционно-изолированных панелей толщиной 174 мм составляет 3,71 м2*град/Вт при норме 3,55 м2*град/Вт. Реальная экономия на отоплении!

Расходы на отопление


в г.Чите от ТГК-14 (среднее значение за отопительный сезон)

Быстровозводимого

Сроки строительства домов из СИП-панелей во много раз быстрее строительства из традиционных материалов: кирпича, бетонных блоков или бруса. Коробчатый дом 100 кв.м. собираемся в команду из 4 человек на 10 дней! Заводская точность конструкции исключает возможность брака при сборке!

Прочность

Можно строить дома до 3-х этажей в районах с сейсмичностью 9 баллов!

Легкость

Вес системы от 80 до 100 кг. Для сборки дома достаточно 2-3 человек. Облегченная конструкция позволяет использовать облегченные фундаменты и позволяет отказаться от тяжелой строительной техники при монтаже. Реальная экономия в строительстве! Также для возведения дополнительных этажей без существенной нагрузки на существующий фундамент. Реальное решение проблем!

Безопасность

Имеются сертификаты соответствия, санитарный акт, протоколы испытаний

Ровность стен и полов в домах из СИП-панелей

Ровность стен, полов, потолков и углов в доме обеспечивается производственным проектированием в заводских условиях на современном оборудовании. Это означает значительную экономию на чистовой обработке! Часто отделка делается со временем, можно заезжать в дом и жить в нем!

Дома из СИП-панелей не дают обрешетки

При монтаже использовать сухие пиломатериалы. Поэтому приступайте к отделке сразу после монтажа и устройства кровли.

Габаритные размеры стандартной панели: ширина 1250 мм, длина 2500 мм или 2800 мм.

`

Толщина СИП-панели зависит от толщины утеплителя (ППС), стандартная толщина утеплителя: 100, 150, 180, 200 мм.

`

Соответственно толщина СИП панелей 124, 174, 204, 224 мм.

`

Расчет стоимости панели

Размер панели (мм):

1250х28001250х2500

Толщина панели:

124174204224

Количество панелей: 90 011 Прайс-лист:

руб.

Старая цена:

Конечная цена:

руб.

Старая цена:

СИП-панели

применяются как самостоятельный материал и при изготовлении быстровозводимых домов.

Жилой комплекс представляет собой комплект строительных конструкций из СИП-панелей для строительства Вашего дома. Его отличие в том, что это не просто панель стандартного размера и готовые к сборке детали вашего дома. Для этой SIP-панели с высокой точностью обрезаются в размер на панельно-раскроечном станке. После раскроя деталь заканчивается подбором специальной фрезой пенополистирола по периметру детали на глубину «вшивания» пиломатериала. Затем в пазы «зашивают» сухие пиломатериалы, обработанные огнезащитным и биозащитным составом.

Благодаря предварительной подготовке строительного завода строительство дома превращается в простую сборку по принципу «шип-паз».

Собственное производство

Применение конструкционных теплоизоляционных панелей

Сертификаты

Не нашли то, что искали?

Задайте вопрос нашему специалисту!

Я понимаю условия передачи данных

SIP-панелей | Стройте быстрее, дешевле и экологичнее

SIP-панели делают строительство быстрее, экономичнее и экологичнее, чем при использовании обычных строительных материалов.

В то же время результат намного прочнее, а уровень изоляции выше.

Преимущества
