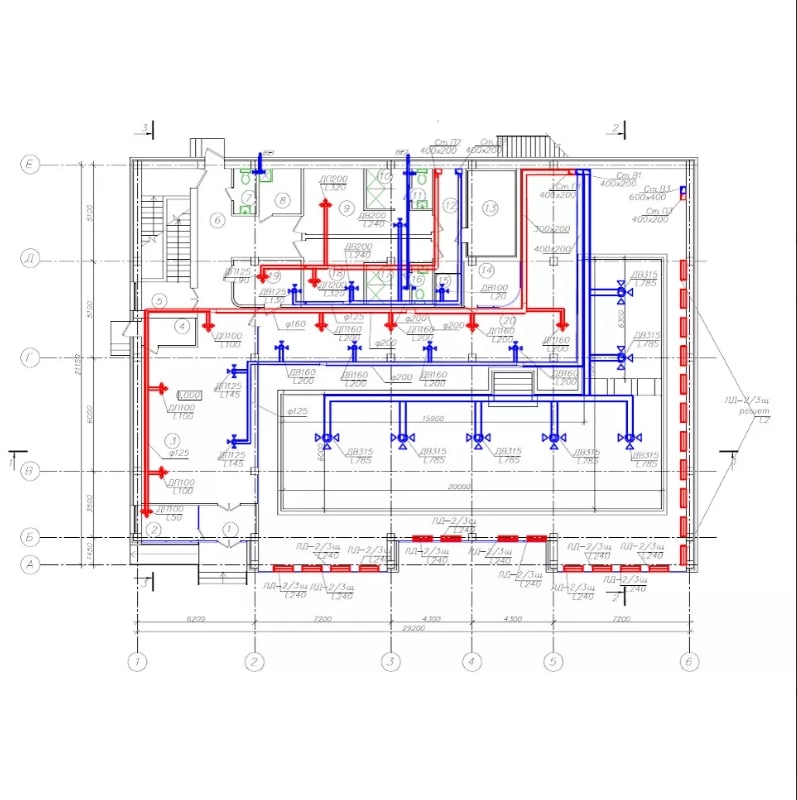

Вентиляция на плане квартиры: от проекта до наладки автоматики

Содержание

Вентиляция в квартире, системы приточно-вытяжной вентиляции воздуха для квартиры

Согласно строительным нормам вентиляции в каждой квартире есть по умолчанию. Обычно это система, которая состоит из двух частей – вытяжки и каналов подачи воздуха. Однако свежего воздуха постоянно не хватает. Почему так происходит и что с этим делать? осторожно, вас ожидает увлекательный лонгрид?

Как работает обычная вентиляция в квартире?

Вентиляция квартиры во многом сформирована еще по советским стандартам. Вытяжку обеспечивают вентиляторы, установленные на кухне и в санузле. Однако вентиляция воздуха в квартире не ограничивается системой вывода отработанного воздуха, наибольшее значение имеет приток. И эту функцию традиционно выполняют щели в окнах и дверях. В особо старых домах – еще и появившиеся со временем щели в стенах. ? Выглядит это примерно следующим образом:

Однако традиционная «система приточной вентиляции» вместе с необходимым воздухом пропускает шум, холод и грязь, и потому старательно заделывается на зиму или полностью устраняется при ремонте или установке герметичных пластиковых окон.

В результате, в большинстве городских квартир ситуация выглядит весьма непривлекательно: отток воздуха работает исправно, но постоянного притока нет, и в ход идут окна и форточки, пропускающие все те же шум, холод и грязь, но уже куда в больших количествах.

Какие виды вентиляции существуют?

Когда Вы начинаете задумываться об установке системы вентиляции для квартиры, неизбежно возникает вопрос: какую выбрать? Конечно, первой в голову приходит полноценная система вентиляции, с крупными шахтами, как те, по которым тайно путешествуют хитрые герои боевиков. ? Однако, если установить такую махину в городской квартире или даже в частном доме – жить там будет она, так как места для Вас уже не останется. Кроме того, в качестве бытового устройства это решение имеет еще ряд минусов:

  • Необходимость капитального ремонта для ее установки.
  • Ограниченная совместимость: такая система вентиляции может быть установлена далеко не в каждой квартире.
  • Высокая стоимость. Не как Ламборгини, конечно, но и не Ока.
  • Избыточная функциональность: если в каждой комнате у Вас при намертво заложенных окнах не живут по 15 гастарбайтеров, то вентиляция такой мощности Вам просто не нужна. А если живут – то вряд ли Вас волнуют вопросы вентиляции.?

В результате, лучшим решением для квартиры сейчас является приточка, она же приточная вентиляция.

Зачем нужна приточная вентиляция в квартире?

Первичная задача приточки, как и любой другой системы вентиляции, — обеспечить помещение постоянным притоком свежего воздуха. Роль вывода отработанного воздуха в таком случае выполняют вытяжные вентиляторы, уже установленные в каждой квартире. При этом Вы можете выбрать какую атмосферу формировать в своем доме и какой уровень комфорта Вам требуется. В идеале, приточная вентиляция помогает создать в квартире правильный воздухообмен, который выглядит вот так:

Компактные приточные установки для квартир делятся на три типа: клапаны, механические проветривали и бризеры. Клапаны, в свою очередь, делятся на стеновые и оконные. По сути, все клапаны представляют собой те самые щели, заложенные еще в советское время в строительные нормы, однако уже оформленные и сделанные более аккуратно. Поток воздуха, поступающего из клапана, регулируется только вручную, без пультов и прочей буржуйской блажи. Кроме того, клапаны лишены систем фильтрации либо она представлена простейшей защитой от насекомых. Такие устройства не имеют подогрева, а значит воздух поступает в Вашу квартиру ровно в таком виде, как он есть за окном, принося с собой бодрящий холод и все тот же уличный шум. Впрочем, если Вы живете в экологически чистом районе, коих, правда, по заверениям ВОЗ, уже почти не осталось, с постоянным ветром с удобной стороны и без каких-либо источников звука рядом, то такое решение прекрасно подойдет. Лучше всего клапаны работают зимой, когда есть перепад температуры воздуха внутри и снаружи.

Механические проветриватели представляют собой следующую ступень эволюции приточки. В зависимости от производителя, они обладают разной мощностью подачи воздуха, однако сам процесс уже становится управляемым и регулируемым, а значит, Вы можете нагнать свежий воздух в комнату принудительно. Кроме того, у механических проветривателей уже есть система фильтрации, опять-таки, которая может меняться в зависимости от производителя и стоимости, однако в основном включает в себя фильтр от крупной пыли, в лучшем случае, простой угольный фильтр. В большинстве случаев у таких устройств также присутствуют достижения технического прогресса в виде вполне понятной панели управления и пульта ДУ. На сегодняшний день самый мощный из представленных на рынке механических проветривателей включает в себя базовый и угольный фильтры и подогрев воздуха, что является практически необходимым для каждого, кто не живет в тропиках и знает, что такое зима. При установке бризера неизбежно возникает вопрос монтажа. Для того, чтобы этот прибор мог постоянно подавать Вам свежий воздух, необходимо проложить канал воздухозабора в квартире.

Бояться тут совершенно нечего – монтаж проходит за час и сохранит Ваш ремонт в идеальном состоянии. Однако, если какие-то вопросы по этому поводу у Вас все же есть, рекомендую прочитать вот эту статью – в ней честно рассказали, что скрывается за этим страшным словом. А если Вы хотите знать, какие именно работы и по каким ценам можете провести в своем доме руками сертифицированных монтажников Tion, обратите внимание вот на эту ссылку.

Как правильно сделать систему вентиляции в квартире?

Правильно – с умом! ?

Для начала нужно рассчитать реальные потребности помещения. Чтобы не мучать Вас сложными формулами, мы загнали все расчеты в супермозг нашего компьютера и получили вот такой простой калькулятор:

Подбирая систему приточной вентиляции для своей квартиры, нужно учитывать всю картину микроклимата в помещении. Складывают ее три основных параметра: уровень углекислого газа, который создает ту самую духоту, влажность, влияние которой в первую очередь ощущают наши глаза и кожа, а также температура воздуха.

Каждый параметр важен и сам по себе, и в комплексе, поэтому картину своего микроклимата лучше знать и контролировать постоянно. К счастью, сейчас это невероятно просто – одна базовая станция MagicAir собирает все эти параметры, конвертирует в удобный и понятный вид и выгружает в смартфон или веб-интерфейс – на Ваш вкус.

В заключение этого длинного и познавательного поста, хотелось бы отметить, что какую бы систему приточной вентиляции для квартиры вы ни выбрали, главное, чтобы в каждом помещении было достаточно воздуха для всех, кто в нем находится. Берегите атмосферу вашего дома и будьте здоровы.

Цены на вентиляцию Tion Бризер

TION БРИЗЕР 4S

Цена от

Купить Подробно

TION БРИЗЕР O2

Цена от

Купить Подробно

БАЗОВАЯ СТАНЦИЯ TION MAGICAIR

Цена

Купить Подробно

Вентиляция квартиры — «ЕвроХолод»

Инженерные системы › Вентиляция › Какой у Вас объект?

Вентиляцию квартиры «ЕвроХолод» реализует «под ключ» с монтажом. Получите коммерческое предложение на вентиляцию, позвонив по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail [email protected] или отправьте быструю заявку

Огромную роль в поддержании комфортных условий проживания играет вентиляция квартиры. Не каждый житель мегаполиса может проводить достаточно времени на свежем воздухе или иметь загородный дом для отдыха в выходные. При помощи различных систем вентиляции осуществляется приток свежего воздуха в жилье и постоянная циркуляция воздушных потоков. Это позволяет избежать сырости и размножения грибка в квартире, а также поддерживать оптимальную температуру и влажность воздуха.

Нормы и требования

На основании положения действующих санитарных норм, принятых в нашем государстве, работа вентиляционной системы считается качественной, если она заменяет весь объем воздуха в квартире на свежий в течение тридцати минут.

Определить оптимальное количество воздуховодов в квартире можно самостоятельно. Для этого нужно провести сопоставление между принятыми нормами с метражом квартиры и с количеством проживающих в них людей.

Главное требование, обязательное для соблюдения при обустройстве вентиляционной системы заключается в том, что на один квадратный метр площади квартиры, скорость обмена воздуха должна составлять не менее трех кубических метров за один час, а на одного человека – 30 кубических метров в час. Исходя из этого правила, просчитать и определить необходимый воздухообмен достаточно легко.

Почему может ухудшиться вентиляция в квартире

Проблемы с вентилированием квартиры могут наступить вследствие таких факторов:

  • Установки современных герметичных окон – металлопластиковых, деревянных или алюминиевых;
  • Установки герметичных межкомнатных дверных блоков;
  • Неправильного монтажа кухонной вытяжки или вентиляторов;
  • Разрушения или сильного загрязнения вентиляционного канала.

Все эти проблемы легко устранить, если правильно подойти к делу. Чтобы была должная вытяжная вентиляция в квартире, необходима хорошая работа вентиляционного канала. Если он завален мусором или в нем построили гнезда птицы, то поток воздуха не будет хорошо циркулировать внутри системы. Если канал забит – его требуется тщательно расчистить, иногда для этого приходится разбирать стенку со стороны подъезда.

Для прочистки канала лучше вызывать специалиста строительного профиля. Бывает так, что вентиляционный канал частично или полностью разрушен, тогда его нужно восстановить и должным образом утеплить.

Новые окна нужно заказывать с функцией зимнего проветривания, в таком случае створка рамы открывается на пару миллиметров. На оконном блоке стоит установить приточный клапан. Желательно это делать во время монтажа оконного блока, но можно выполнить и позже. Такой клапан имеет сеточки, решетки, противошумное устройство и специальные регулировки.

Межкомнатные двери должны быть смонтированы на расстоянии не менее 2 см от уровня пола. Если нет желания обрезать дверное полотно, то можно сделать сквозные отверстия и закрыть их специальными решетками.

На вытяжные отверстия вентиляционных каналов требуется установить вентиляторы, то же самое касается и монтажа кухонной вытяжки. Такие вентиляторы помогают отводить плохой воздух через отверстие в стене или окно.

Естественная и принудительная вентиляция. В чем разница?

В абсолютном большинстве многоквартирных домов, построенных как более 30 лет назад, так и позже вентиляция реализована по одной из указанных выше схем.

Это дома с вентиляцией естественного типа. Систем подачи свежего воздуха или вывода отработанного — нет.

Сколько бы в многоквартирном доме ни было этажей или сборных каналов — приток воздуха предусмотрен только через окна.

Кроме того, существует так называемая проблема «последнего этажа». Жители последних этажей часто жалуются на то, что вентиляция плохо работает и в квартире очень душно. Для нормальной работы вентиляции в квартире, воздуху нужно пройти по вентиляционному каналу расстояние около двух метров по вертикали, а это условие очень часто не выполняется.

Принципиально другой подход можно наблюдать при строительстве домов с системами принудительной вентиляции, но, увы, эти нормы еще не стали обязательными и таких зданий очень мало. В основном, это офисные помещения, намного реже — небольшие элитные комплексы.

В чем отличие естественной вентиляции от принудительной вентиляции?

В домах с естественной вентиляцией свежий воздух поступает только через открытые окна и вентиляция работает только тогда, когда окна открыты и есть тяга. Тяга есть только тогда, когда есть разница температур между уличным воздухом и воздухом внутри квартиры. Если разницы нет — свежий воздух не поступает в квартиру или поступает в очень небольшом количестве, даже при полностью открытых окнах.

В домах второго типа есть специальная система, которая забирает свежий воздух с улицы, фильтрует его и подает принудительно во все помещения по большим трубам, спрятанным за потолком. Свежий воздух поступает в квартиру через вентиляционные отверстия в потолке каждой из комнат и покидает его, попадая в канал вытяжной вентиляции.

Безусловно, дома построенные по второму принципу обеспечивают жильцов воздухом лучшего качества, но подобные дома встречаются крайне редко.

В домах с естественной вентиляцией нет постоянного притока свежего воздуха в жилые помещения при закрытых окнах. Это значит, что качество воздуха в среднестатистической квартире низкое, уровень углекислого газа — высокий, отработанный воздух не сразу покидает жилое помещение и обновляется не полностью при проветривании.

Естественная вентиляция квартиры: особенности

Естественный вентилируемый поток в помещение создается, благодаря щелям в дверных и оконных рамах, а также, естественно, окнам и форточкам. Обеспечить такую вентиляцию квартир в многоквартирном доме можно несколькими способами:

Правильное утепление оконных рам старого образца. В теплое время года воздух беспрепятственно проникает в помещение. Поэтому проблемы с конденсатом и запахами могут появиться лишь в редких случаях. Сложнее складывается ситуация зимой, когда каждый владелец хочет максимально утеплить своё жильё. Специалисты в таких ситуациях рекомендуют отказаться от бумажной ленты и ваты, которую многие привыкли использовать. Чтобы не нарушать естественную вентиляцию квартиры, лучше воспользоваться поролоновыми лентами с клейкой основой. Данный материал имеет достаточно рыхлую структуру. Поэтому он способен пропускать необходимое количество воздуха в помещение.

Вентиляция квартиры с пластиковыми окнами. Стеклопакеты – окна нового образца, которые существенно облегчают жизнь владельцам. Створки плотно прилегают к раме и не нуждаются в дополнительном утеплении в холодное время года. В конструкции таких ПВХ изделий предусмотрена функция вентиляции. Для этого необходимо лишь приоткрыть створку сверху. Причем многие производители выпускают пластиковые окна с системой регулирования открывания створки на проветривание. Пространство для проветривания находится вверху оконного проема. И это полностью соответствует законам физики. Теплый воздух легче холодного, поэтому он поднимается вверх.

Вентиляция в квартире посредством приточного клапана. Если система вентиляции плохо справляется со своей функциональной нагрузкой, исправить ситуацию позволит приточный клапан. Чаще он используется в производственных помещениях для создания комфортного микроклимата. Устанавливается он также и на окна ПВХ в квартирах. Данные устройства предполагают обязательное наличие заслонок для ситуативного регулирования воздушных потоков. Об одной из разновидностей приточных клапанов мы уже рассказывали в статье, посвященной этому вопросу. Найти ее можно, нажав на ссылку.

Как сделать принудительную вытяжную вентиляцию в квартире

Принудительная вентиляция в квартире может быть создана своими руками. Наиболее распространены два способа:

С помощью вентилятора

Для того чтобы повысить уровень циркуляции воздуха, устанавливают вытяжную вентиляцию в стене. Это осуществляется за счет современных вытяжных вентиляторов. Сегодня, в специализированных магазинах можно найти множество разнообразных моделей, среди которых вы точно сможете найти подходящий для вас вариант.

Определить требуемую мощность вентилятора очень легко, для этого достаточно умножить площадь кухни на десять (для ванной комнаты и санузла площадь нужно умножать на сем). Полученное значение будет равняться требуемой мощности вентилятора, необходимой для обеспечения нормальной циркуляции воздуха.

С помощью вытяжки

В случае, если в вашей квартире хватает притока свежих потоков воздуха, однако отработанные массы выводятся плохо, то это говорит о слабо работающей вентиляции. Исправить эту проблему достаточно легко, достаточно усилить естественную вентиляционную систему с помощью специальной вытяжки.

Конструкция устанавливается вместо решеток вентиляционных каналов. Она усиливает процесс оттока отработанного воздуха, тем самым обеспечивая нормальную скорость их смены на свежие потоки. Важно понимать, что установка вытяжки возможна лишь в том случае, если в вашей квартире достаточный уровень притока свежего воздуха. В противном случае, установленная вытяжка будет опрокидывать тягу вентиляционных каналов, нарушая процесс естественной циркуляции.

Как сделать приточную вентиляцию

Множество людей, в квартирах которых система вентиляции работает некачественная, задаются вопросом «как сделать приточную вентиляцию в квартире». Это можно сделать несколькими способами. Наиболее распространенными являются нижеуказанные методики.

Приточный клапан на окно

Одним из вариантов создания принудительной вентиляции в квартире с пластиковыми окнами является установка специализированного механизма – приточного клапана. Существует два вида:

  • угловые;
  • прямые.

Угловые приточные клапаны чаще всего устанавливаются для улучшения вентиляции в квартире. Их стоимость гораздо меньше.

Прямые клапаны целесообразно использовать в тех случаях, когда в помещение постоянно находится большое количество человек. В них очень легко установить калориферы, фильтра, увлажнители и другие дополнительные приспособления, для повышения качества циркуляции воздуха. Однако у них имеется три недостатка.

  1. Высокая стоимость.
  2. Заметность конструкции.
  3. Повышенная сложность монтажа.

Для установки клапана на окна, необходимо выполнить следующие манипуляции:

  • на верхней части окна вырезать отверстие под клапан;
  • в него нужно вмонтировать внутреннюю часть механизма;
  • снаружи створки, над клапаном проделать отверстие и вставить в него козырек для защиты от влаги.

Приточный клапан в стену

Приточные клапана также могут быть вмонтированы в стену. Для этого нужно сделать следующие процедуры:

  • просверлить отверстие в стене под окном;
  • установить клапан в него;
  • окончание клапана необходимо располагать по кривой в направлении вниз, так как это позволит защитить его от снега и дождя;
  • снаружи помещения нужно установить дополнительную защиту в виде специального козырька.

Критерии выбора системы вентиляции

Итак, мы познакомили вас с различными видами систем вентиляции. Каждая из них предназначена для работы в определенных условиях.

Усовершенствование имеющейся естественной вентиляции дает результат, если вентканалы исправны, а тяга отсутствует либо из-за малой разности температур внутри и вне квартиры, либо когда высота вентканала недостаточна для образования тяги (например, если квартира расположена на последнем этаже, и технический этаж в доме отсутствует).

В разных помещениях квартиры условия тоже неодинаковые. В комнате, возможно, достаточно установить приточный клапан, а кухня может нуждаться в создании принудительной приточно-вытяжной вентиляции.

Необходимо также учитывать количество живущих в квартире людей, и количество времени, проводимого ими в комнатах. На каждого человека, напомним, должно приходиться не менее 60 кубометров приточного воздуха каждый час.

Полноценная приточно-вытяжная система вентиляции с полным контролем объема подаваемого и выводимого воздуха и функцией его очистки дает наилучший результат. Но она стоит в несколько раз дороже приточных клапанов и вытяжных вентиляторов.

Выбрать наиболее подходящий вариант для вашей квартиры или дома с учетом производительности вентиляционных устройств помогут мастера компаний, занимающихся установкой и монтажом таких систем. Вы теперь знаете, какие вопросы им задать, на что обратить внимание при выборе, чтобы в итоге получить оптимальный результат.

Вентиляция в квартире по типам помещений

Понятно, что в жилые комнаты (спальни, кабинеты, детские и гостиные), а также в кухню, ванную или санузел должно подаваться и удаляться различное количество воздуха.

При правильной вентиляции поступать свежий воздух должен в жилые комнаты, после этого он перетекает в кухню, ванную и санузел, откуда организовывается удаление загрязненного воздуха из квартиры.

Рассмотрим, какие показатели по подаче и удалению воздуха согласно отечественных строительных норм приняты для различных комнат квартиры:

Проще говоря, для каждого жильца дома в жилые комнаты должно поступать до 25 м3 свежего воздуха час, а из санузла, ванной или туалета должно удаляться до 25 – 50 м3/час. По европейским нормам — приток свежего воздуха на одного человека в жилых помещениях должен составлять от 12 до 25 м3/час. Эти сведения важны для расчетов производительности вентиляционных установок или рекуператоров, они учитываются при профессиональных расчетах вентиляции зданий и при подборе оборудования. Больше о расчетах нормативных показателей воздухообмена можно найти здесь.

Можно также привести данные по нормативному воздухообмену для отдельных комнат жилого дома:

  • в общих комнатах, кухнях-столовых, спальнях или в кабинете кратность воздухообмена на приток должна составлять 0,8 час-1 , или до 3 м3 на м кв. площади жилой комнаты;
  • вытяжка в ванной должна обеспечивать отвод отработанного воздуха в объеме не менее 25 м3/час;
  • вытяжная система в кухне, где больше всего тепло- и влаговыделений от плиты, духовки, а также больше источников загрязнений воздуха, должна удалять до 90 м3/час;
  • вытяжка в туалете должна быть способна удалить до 25 м3 загрязненного воздуха в час;
  • вытяжная система вентиляции при совмещенном санузле должна справляться с загрязнениями и повышенной влажностью и переносить из помещения наружу до 50 м3/час.

Мы – профессиональная инжиниринговая проектно-монтажная компания. На нашем сайте Вы можете получить коммерческое предложение и найти необходимую информацию.

Вентиляцию квартиры «ЕвроХолод» реализует «под ключ» с монтажом. Получите коммерческое предложение на вентиляцию, позвонив по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail [email protected] или отправьте быструю заявку


См. далее

  • Системы вентиляции
  • Какой у Вас объект?
  • Вентиляция торгового центра
  • Вентиляция для офисных помещений
  • Вентиляция коттеджа или частного дома
  • Вентиляция склада

Получить коммерческое предложение

Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.

Опишите кратко суть задачи:

Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Ждем Вашего звонка по телефону: +7(495) 745-01-41

Наш email: [email protected]

О компании , Отзывы , Наши объекты , Контакты

План ОВиК квартиры | Вентиляция дома | Как создать план ОВКВ

На этом плане ОВКВ (отопление, вентиляция и кондиционирование воздуха) показано расположение выходных диффузоров вытяжных вентиляционных каналов.
«Вентиляция — это преднамеренная подача наружного воздуха в помещение. Вентиляция в основном используется для контроля качества воздуха в помещении путем разбавления и вытеснения загрязняющих веществ в помещении; ее также можно использовать для обеспечения теплового комфорта или осушения, когда подача наружного воздуха помогает для достижения желаемых психрометрических условий в помещении.
Преднамеренное поступление наружного воздуха можно классифицировать как механическую или естественную вентиляцию. Механическая вентиляция использует вентиляторы для направления потока наружного воздуха в здание. Это может быть достигнуто за счет наддува (в случае зданий с положительным давлением) или за счет сброса давления (в случае вытяжных вентиляционных систем). Во многих зданиях с механической вентиляцией используется комбинация того и другого, при этом вентиляция интегрирована в систему ОВКВ». [Вентиляция (архитектура). Википедия]
Пример плана этажа «План квартир, ОВК» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением «Планы ОВК» из области «Планы зданий» в ConceptDraw Solution Park.

План этажа

Используемые решения

Строительные планы >

Схемы вентиляции и кондиционирования

На этом образце плана этажа дома HVAC показано расположение диффузоров приточного воздуха и решеток вытяжного воздуха системы вентиляции.
“”Преднамеренное поступление наружного воздуха можно классифицировать как механическую вентиляцию или естественную вентиляцию. Механическая вентиляция использует вентиляторы для направления потока наружного воздуха в здание. Это может быть достигнуто за счет наддува (в случае зданий с положительным давлением) или за счет сброса давления (в случае вытяжных вентиляционных систем). Во многих зданиях с механической вентиляцией используется комбинация того и другого, при этом вентиляция интегрирована в систему HVAC. Естественная вентиляция — это преднамеренный пассивный приток наружного воздуха в здание через запланированные отверстия (такие как жалюзи, двери и окна). Естественная вентиляция не требует механических систем для перемещения наружного воздуха, она полностью зависит от пассивных физических явлений, таких как давление ветра или эффект дымовой трубы. В смешанных системах вентиляции используются как механические, так и естественные процессы». [Вентиляция (архитектура). Википедия]
Пример плана этажа HVAC «Вентиляция дома» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением HVAC Plans из области Building Plans в ConceptDraw Solution Park.

План этажа HVAC

Используемые решения

Строительные планы >

Схемы вентиляции и кондиционирования

Служба поддержки

Планы HVAC используются для создания и обслуживания систем отопления и кондиционирования воздуха. План HVAC является важной частью планирования строительства. Разработана как для частных домов, так и для многоквартирных и общественных зданий. Создание планов HVAC как части пакета строительной документации является обязательным требованием для любого строительного проекта. Создание плана, показывающего расположение и подключение оборудования HVAC, включает в себя множество различных элементов, которыми можно управлять с помощью ConceptDraw PRO, дополненного решением HVAC Plans. С ConceptDraw PRO вы можете легко создавать и передавать планы HVAC любой сложности.

Решение Network Layout Floor Plans расширяет функциональные возможности программного обеспечения ConceptDraw PRO мощными инструментами для быстрого и эффективного документирования сетевого оборудования и отображения его местоположения на профессионально разработанных сетевых планах этажей. Никогда прежде создание планов этажей сетевой компоновки, планов сетевых коммуникаций, планов топологии сети и карт топологии сети не было таким простым, удобным и быстрым, как с помощью предварительно разработанных шаблонов, образцов, примеров и полного набора векторных элементов дизайна, включенных в планы этажей сетевой компоновки. решение. Все перечисленные типы планов станут хорошей поддержкой для будущей правильной разводки кабелей и установки сетевого оборудования.

Используйте решение HVAC Plans для создания профессиональных, четких и ярких планов проектирования систем HVAC, которые эффективно представляют ваши идеи маркетингового плана HVAC, разработки планов современных вентиляционных установок, центральных воздухонагревателей, для отображения систем охлаждения для автоматизированного управления зданиями, окружающей среды. системы управления и энергоснабжения.

Пример плана системы комфортной вентиляции для квартир

Пример плана компактной системы вентиляции Zehnder

Идет ли речь о новостройке или реконструкции многоэтажного дома –

с компактной системой вентиляции Zehnder Comfosystems обеспечивает комфортный, здоровый и энергоэффективный микроклимат в помещении для любой планировки или планировки помещения.



Пример плана кухни

План кухни

Пример распределения воздуха на кухне

Поверхность воздуха

Определение объемного расхода согласно DIN 1946-6

Тип номера   Поверхность

м 2

Высота   Объем

м 3

Коэффициент   Приточный воздух

3 /ч)

Вытяжной воздух

3 ​/ч)

Тип номера

Кухня

10. 20

2,50

25,5

42.0 Вытяжной воздух
Коридор вытяжной 7.10 2,50 17,8 22,0 Вытяжной воздух

Ванная комната

10.00 2,50 25.0 42,0 Вытяжной воздух

Детская комната

10.30 2,50 25,8 1.3 22,0 Приточный воздух

Спальня

14.40 2,50 36.0 2,5 42.0 Приточный воздух

Гостиная

19.60 2,50 49.0 2,5 42.0 Приточный воздух
Вытяжные помещения Приточные помещения Всего
Общая площадь м 2 27,3 44. 3 71,6

Общий расход*

68,3 110,8 179,8

Тип вентиляции

Вентиляция для защиты

от влажности

Уменьшенная

вентиляция

Номинальная вентиляция

Интенсивный

Общий расход* (м 3 /ч)

35 80 115 150
Воздухообмен (1/ч) 0,19 0,45 0,64 0,84
Объемный расход для технологических мероприятий по вентиляции (м 3 /ч) 25,68 71 106 ** 140



* LTM (технологические меры вентиляции) + инфильтрация = общий объемный расход
** объем воздуха для проекта системы вентиляции

Список материалов кухни

Артикул Артикул № Описание артикула Количество Индивидуальная цена   Всего
Единицы
1 471 212 210 Комфортная вентиляционная установка ComfoAir 180, без панели управления

Класс энергоэффективности А

1 1729,00 € С 1729,00 €
2 471 212 215 Комфортная вентиляционная установка ComfoAir 180 В, без панели управления

Класс энергоэффективности A

1 2034,00 € С альтернатива
3 655 010 215 Панель управления ComfoSense 67 1 220,00 € С 220,00 €
5 990 328 800 Двойной канал ComfoPipe Plus, Д = 400 мм, В/Ш = 200/330 мм 3 28,50 € С 85,50 €
6 990 328 808 Компенсатор длины ComfoPipe Plus 1 35,60 € С 35,60 €
7 990 328 801 Соединительная коробка ComfoPipe Plus, правая 1 54,00 € С 54,00 €
8 990 328 802 Соединительная коробка ComfoPipe Plus, левая 1 54,00 € С 54,00 €
9 990 328 807 Комплект для соединения двух воздуховодов ComfoPipe Plus DN 125 1 61,10 € С 61,10 €
10 990 328 671 Трубка ComfoPipe 125, L = 500 мм, D = 155/125 2 25,70 € С 51,40 €
11 990 328 815 Узкий зажим ComfoPipe Plus 5 8,20 € С 41,00 €
Всего единиц: 2331,60 €
Распределение воздуха
12 990 328 819 Длинный глушитель, левый 1 254,00 € С 254,00 €
13 990 322 020 Двойной воздуховод CK 300, L = 150 см 1 41,00 € С 41,00 €
14 990 322 021 Колено CK 300 для двойного воздуховода, H 90 градусов, горизонтальное 1 20,20 € С 20,20 €
15 990 322 023 Фитинг для двухканального соединения CK 300 1 12,90 € С 12,90 €
16 990 328 823 Flat 51 4-ходовой коллектор с одинарным подключением 2 113,00 € С 226,00 €
17 990 328 063X Вентиляционная трубка ComfoTube Flat 51, 1 м 17 13,25 € Д 225,25 €
18 990 322 012 Плоский изгиб 51 H, 90 градусов, горизонтальный 3 18,70 € С 56,10 €
19 990 328 252X Заглушка Flat 51, 1x 3 4,86 ​​€ С 14,58 €
20 990 322 015 ComfoSet Flat 51, регулятор расхода воздуха 2 17,20 € С 34,40 €
Промежуточное распределение воздуха: 884,43 €
Вентс
21 990 322 060 Корпус решетки CLRF, DN 125, плоский 51, боковой 1 39,00 € С 39,00 €
22 990 322 062 Клапан для ремонта корпуса решетки с втулкой, ComfoTube Flat 51 4 27,30 € С 109,20 €
23 990 320 780 Решетка дизайнерская Venezia, CLRF/TVA, нержавеющая сталь, D = 160 мм, фильтр 1 35,50 € С 35,50 €
24 990 326 254 Высокоиндукционный ремонтный приточный клапан, круглый, DN 90, D=105 мм 3 14,30 € С 42,90 €
25 990 326 253 Клапан вытяжного воздуха для ремонта, квадратный, DN 90, 180 x 112 мм 2 27,30 € С 54,60 €
Вентс промежуточный итог: 281,20 €
Подключение наружного воздуха
26 990 430 592 Решетка наружная комбинированная, левая 1 132,00 € С 132,00 €
Подсоединение наружного воздуха, итого: 132,00 €
Всего 3629,23 €
НДС 19% 689,55 €
Итого 4318,78 €



Примечание: Все артикулы с пометкой «X» соответствуют предполагаемым требованиям для этого свойства. При заказе обратите внимание на соответствующие размеры поставки/единицы упаковки. Все статьи, кроме установки. Последнее обновление: прайс-лист 2016 г.

Пример плана ванной комнаты

План ванной комнаты

Пример распределения воздуха в ванной комнате

Поверхность воздуха

Определение объемного расхода согласно DIN 1946-6

Тип номера   Поверхность

м 2

Высота   Объем

м 3

Коэффициент   Приточный воздух

3 /ч)

Вытяжной воздух

3 ​/ч)

Тип номера

Кухня

10. 20

2,50

25,5

42.0 Вытяжной воздух
Коридор вытяжной 7.10 2,50 17,8 22,0 Вытяжной воздух

Ванная комната

10.00 2,50 25.0 42.0 Вытяжной воздух

Детская комната

10.30 2,50 25,8 1.3 22,0 Приточный воздух

Спальня

14.40 2,50 36.0 2,5 42.0 Приточный воздух

Гостиная

19.60 2,50 49.0 2,5 42.0 Приточный воздух
Вытяжные помещения Приточные помещения Всего
Общая площадь м 2 27,3 44. 3 71,6

Общий расход*

68,3 110,8 179,8

Тип вентиляции

Вентиляция для защиты

от влажности

Уменьшенная

вентиляция

Номинальная вентиляция

Интенсивный

Общий расход* (м 3 /ч)

35 80 115 150
Воздухообмен (1/ч) 0,19 0,45 0,64 0,84
Объемный расход для технологических мероприятий по вентиляции (м 3 /ч) 25,68 71 106 ** 140

* LTM (меры технологии вентиляции) + проникновение = общий объемный поток
** Объем воздуха для системы вентиляции

Материал ванной комнаты

9

.

Артикул № Описание артикула Количество Индивидуальная цена   Всего
Единицы
1 471 212 210 Комфортная вентиляционная установка ComfoAir 180, без панели управления

Класс энергоэффективности A

1 1729,00 € С 1729,00 €
2 471 212 215 Комфортная вентиляционная установка ComfoAir 180 В, без панели управления

Класс энергоэффективности A

1 2034,00 € С альтернатива
3 655 010 215 Панель управления ComfoSense 67 1 220,00 € С 220,00 €
4 990 328 800 Двойной канал ComfoPipe Plus, Д = 400 мм, В/Ш = 200/330 мм 7 28,50 € С 199,50 €
5 990 328 808 Компенсатор длины ComfoPipe Plus 2 35,60 € С 71,20 €
6 990 328 807 Комплект для соединения двух воздуховодов ComfoPipe Plus DN 125 1 61,10 € С 61,10 €
7 990 328 814 Широкий зажим ComfoPipe Plus 4 8,20 € С 32,80 €
8 990 328 816 Дистанционная рейка 4 5,20 € С 20,80 €
9 990 328 805 Вертикальная соединительная коробка ComfoPipe Plus 2 54,00 € С 108,00 €
10 990 328 815 Узкий зажим ComfoPipe Plus 5 8,20 € С 41,00 €
11 990 328 803 Блок переключения ComfoPipe Plus 1 50,90 € С 50,90 €
12 990 328 671 Трубка ComfoPipe 125, L = 500 мм, D = 155/125 2 25,70 € С 51,40 €
Всего единиц: 2585,70 €
Распределение воздуха
13 990 328 820 Длинный глушитель правый 1 254,00 € С 254,00 €
14 990 322 020 Двойной воздуховод CK 300, L = 150 см 1 41,00 € С 41,00 €
15 990 322 021 Колено CK 300 для двойного воздуховода, H 90 градусов, горизонтальное 2 20,20 € С 40,40 €
16 990 322 023 Фитинг для двухканального соединения CK 300 1 12,9 €0 С 12,90 €
17 990 328 823 Flat 51 4-ходовой коллектор с одинарным подключением 2 113,00 € С 226,00 €
18 990 328 063X Вентиляционная трубка ComfoTube Flat 51, 1 м 14 13,25 € Д 185,50 €
19 990 322 012 Плоский изгиб 51 H, 90 градусов, горизонтальный< 4 18,70 € С 74,80 €
20 990 328 252X Заглушка Flat 51, 1x 3 4,86 ​​€ С 14,58 €
21 990 322 015 ComfoSet Flat 51, регулятор расхода воздуха 2 17,20 € С 34,40 €
Промежуточное распределение воздуха: 883,58 €
Вентс
21 990 322 060 Корпус решетки CLRF, DN 125, плоский 51, боковой 1 39,00 € С 39,00 €
22 990 322 062 Клапан для ремонта корпуса решетки с втулкой, ComfoTube Flat 51 4 27,30 € С 109,20 €
23 990 326 254 Высокоиндукционный ремонтный приточный клапан, круглый, DN 90, D = 105 мм 3 14,30 € С 42,90 €
24 990 326 253 Клапан вытяжного воздуха для ремонта, квадратный, DN 90, 180 x 112 мм 2 27,30 € С 54,60 €
25 990 320 780 Дизайнерская решетка Venezia, CLRF/TVA, нержавеющая сталь, D = 160 мм, фильтр 1 35,50 € С 35,50 €
Вентс промежуточный итог: 281,20 €
Подключение наружного воздуха
26 990 430 591 Решетка наружная комбинированная правая 1 132,00 € С 132,00 €
Подсоединение наружного воздуха, итого: 132,00 €
Всего 3882,48 €
НДС 19% 737,67 €
Итого 4620,15 €



Примечание: Все артикулы с пометкой «X» соответствуют предполагаемым требованиям для этого свойства. При заказе обратите внимание на соответствующие размеры поставки/единицы упаковки. Все статьи, кроме установки. Последнее обновление: прайс-лист 2016

Изделия, подходящие для этих типовых планов

Вентиляционная установка Zehnder ComfoAir 180

Компактная вентиляционная установка удобно помещается в стандартный кухонный шкаф или настенный шкаф. Нет необходимости подвешивать весь потолок, чтобы разместить систему распределения воздуха. Ваше жизненное пространство и ощущение простора остаются нетронутыми.

Комбинированная решетка для внешней стены

Только для профессиональных пользователей

Этот контент доступен только для профессиональных зарегистрированных пользователей my.Zehder. Вы можете зарегистрироваться сейчас на my.Zehder или войти в свою существующую учетную запись, и тогда вы сможете получить доступ ко всему содержимому.

Этот контент доступен только для членов my. Zehnder. Зарегистрируйтесь сейчас на my.Zehder или войдите в систему с помощью существующей учетной записи.
Зарегистрируйтесь сейчас! №

Для наружного и вытяжного воздуха требуется только один элемент, который гармонично вписывается в фасад. Благодаря интеллектуальной конструкции системы практически отсутствует передача запаха между наружным и вытяжным воздухом.

Двойной воздуховод ComfoPipe Plus с хомутом

Наружный и вытяжной воздух гигиенично разделены в компактном блоке размером 200 × 330 мм. Толщина изоляции соответствует стандарту DIN 1946-6. Хомуты служат для крепления стенового покрытия (например, гипсокартона).

Соединительная коробка ComfoPipe Plus

Доступны в различных версиях, вертикальной или горизонтальной, служат для соединения вентиляционной установки, шумоглушителя или двухканального воздуховода. Соединения могут быть выполнены даже в очень ограниченном пространстве.

Перейти к продукту

Комбинация глушитель/распределитель

Глушитель оснащен специальной изоляцией. Этот высокоэффективный глушитель предотвращает любые шумы, которые могут возникнуть в приточном и вытяжном воздухе. Интеллектуальный: он также включает в себя прямое подключение к соседним помещениям и клапанам.

К продуктам

Гибкий элемент CK 300

Заполнитель для Produkt CSY

Там, где жесткие компоненты больше не могут помочь: гибкий элемент предназначен для прыжков в высоту и создания различных изгибов.

Flat 51, 4-ходовой коллектор с одинарным соединением

Труба Zehnder Flat 51

Распределительный коллектор теперь соединяется только с одним воздуховодом CK 300, а не с двумя, как раньше. Благодаря экономии места коллекторы приточного и вытяжного воздуха можно расположить рядом друг с другом; например, в проходе шириной 110 см.

Ремонтные клапаны для приточного и вытяжного воздуха

Заполнитель для Produkt CSY

Поскольку для установки не требуется никакого зазора до потолка или стены, подвеска к потолку практически не требуется.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
