Пошаговая инструкция по установке и монтажу винтовых свай

Для получения надежного фундамента, важен не только правильный выбор труб, но и монтаж винтовых свай с соблюдением технологии. Он выполняется только после предварительной подготовки, которая включает в себя:

  • пробное бурение почвы;
  • проведение расчетов;
  • выбор свай нужного диаметра и длины;
  • составление плана разметки участка.

До начала монтажа необходимо обратить внимание на качество свайных опор. Они должны быть произведены в фабричных условиях, иметь антикоррозийное покрытие и сталь высшей пробы в качестве основного материала. Важно подбирать их в соответствие с особенностями грунта и будущего строения.

Способы монтажа винтовых свай

Выбор способа монтажа винтовых свай зависит от финансовых возможностей, наличия подъездных путей, расположения свайного фундамента, типа грунта и времени года. Если подъезд к участку затруднен или установка свайных изделий планируется в воде, подойдет исключительно ручной метод.

В ситуации, когда требуется монтировать фундамент максимально быстро, лучше прибегнуть к механическому способу. Мы рассмотрим особенности тех и других вариантов установки.

Стоит учитывать, что даже при выборе определенного способа монтажа есть множество видов инструмента, который можно использовать в работе. В любом случае это должен быть профессиональные приборы, а не бытовые приспособления, который не смогут обеспечить достаточную точность и надежность установки.

Ручной монтаж

Для ручного монтажа винтовых свай приобретается специальный инструмент или лом, а также металлические пруты, которые продеваются сквозь механические отверстия и применяются, как рычаги для вкручивания. Еще в качестве надежного рабочего приспособления, позволяющего оптимально распределить нагрузку при установке, используют монтажный оголовок. Он надевается непосредственно на изделие и фиксируется при помощи штыря, имеет две рукоятки для ввинчивания опор.

Среди преимущества ручного метода можно выделить:

  • использование в любых условиях – при отсутствии подъезда, проведении работ в воде;
  • невысокую стоимость – экономия на аренде техники;
  • возможность выполнения монтажа свай своими руками;
  • минимальный набор инструментов, требуемый для реализации работ.

Использование такого метода актуально для любых построек, но он имеет свои недостатки. В отличие от механизированной установки на ручное закручивание уходит гораздо больше времени. Также при таком монтаже сложнее контролировать вертикальность свайной трубы. Погрешность может быть достаточно большой, и ее необходимо постоянно проверять с помощью специального прибора. Если грунт достаточно плотный, во время работ могут возникнуть трудности, вплоть до невозможности полного ввинчивания труб на нужную глубину.

Механический монтаж

Механический монтаж винтовых свай предполагает использование специальной техники – бурильных установок на автомобильном шасси. В этом случае перед началом выполнения работ участок освобождается от мусора, корней кустарников и деревьев, создается зона для подъезда техники.

С помощью данного метода установка свайных столбов происходит в несколько раз быстрее, чем при ручной работе. Кроме того, техника позволяет завернуть ленточный столб даже в самый плотный грунт благодаря хорошему вращательному моменту. Стоит отметить, что при использовании усиленных свай или конструкций с большим диаметром сложно обойтись без бурильной установки, поскольку для ручного вкручивания нужно прикладывать очень много усилий.

Самым главным недостатком механической установки является высокая стоимость, но если такие расходы заложены в бюджет, то можно смело отдавать предпочтение данному способу монтажа. Также стоит учитывать, что на некоторых участках могут возникнуть проблемы с подъездом техники в отсутствии асфальтированной или расчищенной дороги.

Инструкция по монтажу свай

Вне зависимости от метода установки, при монтаже винтовых свай необходимо следовать определенной инструкции. Для каждого из способов она имеет свои отличительные особенности.

Также следует учитывать технические характеристики опорных свай. Чем больше диаметр изделия, тем выше вероятность использования специальной техники. Она имеет существенные отличия и подбирается специалистами, которые будут заниматься установкой.

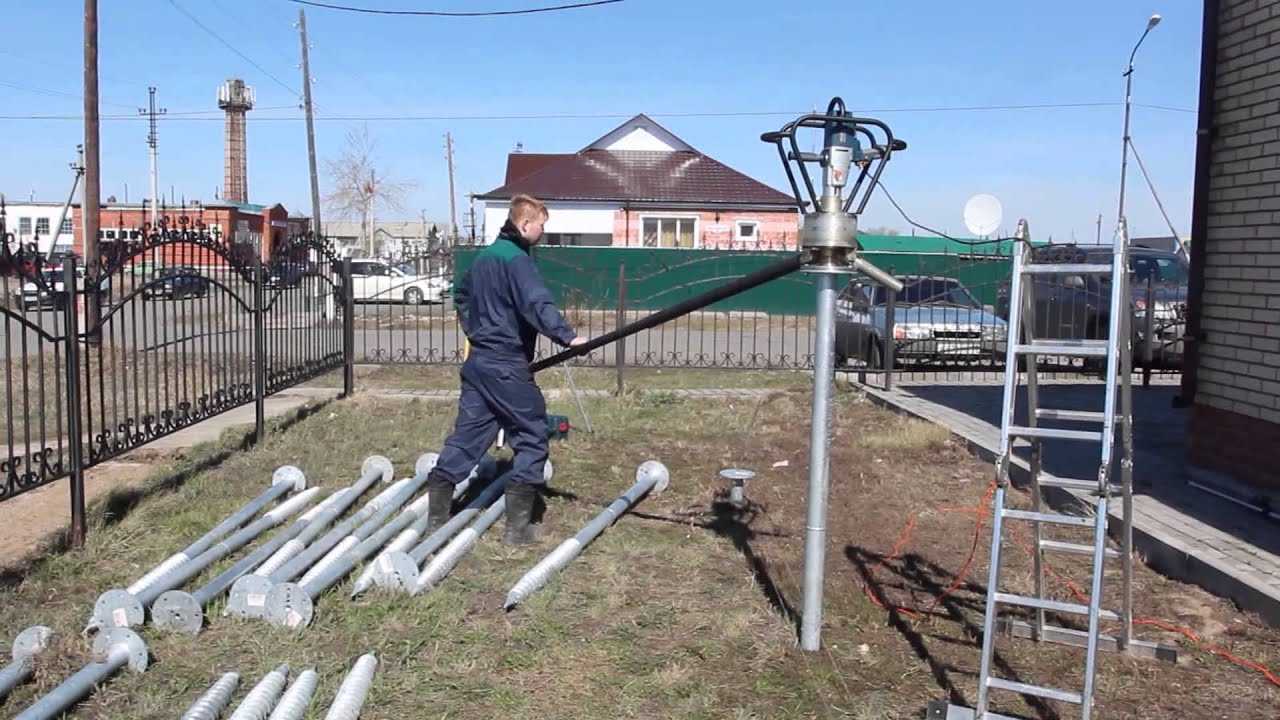

Ручная установка

Монтаж ручным способом начинается с подготовки неглубоких ям в местах будущего размещения опор, предварительно отмеченных специальными колышками во время разметки фундамента. Углубления обычно выполняются с помощью лопаты или специального бура.

Следующим этапом монтажа винтовых свай является установка в готовые ямы лопастных опор и их постепенное закручивание по часовой стрелке. Как правило, для выполнения этой процедуры используется три человека, два из них вкручивают свайное изделие с разных сторон, а третий проверяет вертикальность установки.

Сваю необходимо закручивать до ее полной установки и попадания в плотные слои грунта. По завершению процедуры вертикальность конструкции проверяется еще раз с помощью специального инструмента – металлической рулетки, отвеса или нивелира.

Механическая установка

Перед началом монтажа винтовых свай готовится площадка для установки. После этого в зависимости от финансовых возможностей, наличия подъезда к участку и других факторов выбирается подходящая техника.

Чаще всего используется специальное оборудование, которое включает в себя колесную платформу, опорную систему, рабочий инструмент, который устанавливается на сваю, обеспечивая ее вкручивание, а также пульт управления.

Установка опоры механическим способом включает в себя следующие этапы:

  • подготовка места монтажа опоры;
  • закрепление рабочего инструмента на свае;
  • подъем трубы с закрепленным вращателем и установка в точке монтажа;
  • запуск процесса ввинчивания изделия;
  • контроль скорости установка и вертикального расположения сваи.

Благодаря усилию, которая техника передает свайной опоре, ее монтаж проходит максимально быстро. При этом для фундамента можно использовать изделия диаметром от 79 мм и с усиленной конструкцией.

Механическая установка свай может происходить при задействовании всего двух человек. Один из них управляет оборудованием, а второй контролирует уровень отклонения опоры при погружении в землю.

При таком способе монтажа даже сильные морозы не станут препятствием, потому что мощность техники позволит без проблем закрутить лопастную трубу в промерзшую почву.

Обрезка свай и бетонирование

После того, как метод монтажа винтовых свай был выбран, а конструкции установлены, наступает этап их дальнейшей подготовки к использованию в качестве фундамента. Первое, что необходимо сделать – проверить вертикальность расположения опор и сделать на них отметки для обрезки по нужной высоте. Обычно срезается верхняя часть изделия с технологическими отверстиями – не менее 15 см.

Следующим шагом, который позволит защитить изделия от коррозии, является их бетонирование. Для этого используется цементный раствор, который заливается внутрь трубы, защищая ее от проникновения воздуха, который и вызывает разрушение металла. Кроме того, с помощью бетона повышается прочность опоры и ее устойчивость к деформации в почве.

Когда сваи забетонированы и обрезаны по нужной высоте, к ним привариваются металлические оголовки для дальнейшей установки дома или любых других конструкций. Чтобы усилить надежность фундамента, зачастую используется обвязка с помощью различных материалов – стальной уголок, швеллер, двутавр, деревянный брус.

Установка винтовых свай – информация о способах монтажа свай для устройства фундаментов

Винтовые сваи изготавливают из легированной стали. Основой конструкции служит бесшовная труба длиной от 1 до 12 метров с толщиной стенки от 2 до 6,5 мм. На один конец сваи, который погружается в почву, наваривают наконечник с винтовой лопастью. На верхней части трубы имеются технологические отверстия, что значительно упрощает монтаж винтовых свай. После установки опор, их верхние части срезают, а сверху надевают оголовки.


Материалы

Материалом для винтовых свай служит легированная закаленная сталь. Толстостенные трубы, изготовленные по технологии горячего проката, обладают высокой механической прочностью, способностью выдерживать большие осевые и радиальные нагрузки.

Чтобы увеличить срок службы свайных конструкций их покрывают порошковой краской, эпоксидными составами, лаками и грунтовками по металлу. Самый надежный вид антикоррозионной защиты — это цинкование. При погружении сваи в грунт с камнями, обломками кирпича или бетона на ее поверхности появляются царапины, которые приводят к окислению металла и образованию ржавчины. Цинковое покрытие имеет способность к восстановлению. Царапины «затягиваются» со скоростью 2 мм в год.

Виды винтовых свай

Для фундаментов используют сваи с литыми и сварными наконечниками. Они отличаются способом изготовления, техническими характеристиками, сферой применения.

Литой наконечник — это металлоизделие из стали без сварных швов. Сваи с цельнолитыми наконечниками имеют большой запас прочности, что позволяет использовать их для строительства на участках с твердыми плотными грунтами.


Во втором случае лопасти вырезают из листовой стали и приваривают их к наконечнику. Высокие температуры, которые неизбежны при сварочных работах, ослабляют структуру металла. Сваи со сварными наконечниками менее надежные, но более дешевые. Литые дороже, но и несущая способность и эксплуатационные характеристики у них намного лучше.


Помимо однолопастных существуют также многовитковые и двухлопастные сваи. Многовитковые опоры с узкой лопастью применяют для фундаментов заборов и ограждений на непучинистых, каменистых грунтах. Сваи с двумя широкими лопастями имеют более высокие эксплуатационные характеристики, в сравнении с однолопастными. Они в несколько раз лучше противостоят боковым нагрузкам, а также нагрузкам на сжатие и выдергивание. За счет второй лопасти такие опоры не уходят «в срыв», а наоборот, набирают несущую способность. Конструкции этого типа используют в сейсмоопасных зонах или для строительства зданий выше двух этажей.

Сфера применения

Свайно-винтовые конструкции используют для быстрого возведения фундаментов заборов, пристроек, легких каркасных домов, кирпичных коттеджей, мостов. Область применения зависит от диаметра и несущей способности:

  • ø 57 мм — для рекламных щитов, дорожных знаков, указателей, светофоров, легких ограждений, навесов;
  • ø 76 мм — для монтажа капитальных заборов, ворот, теплиц;
  • ø 89 мм — для строительства беседок, веранд, террас, хозблоков;
  • ø 108 мм — для капитальных пристроек, гаражей, небольших домов из бруса и дерева, бань;
  • ø 133 мм — для постройки тяжелых домов, зданий из кирпича, пеноблока, газобетона;
  • ø 159 мм — для укрепления или реконструкции бетонных фундаментов, возведения каркасных зданий, складов, торговых павильонов;
  • ø 219 мм — для строительства домов в 2-3 этажа на слабых и просадочных почвах;
  • ø 352 мм — для возведения эстакад, автомобильных, железнодорожных и пешеходных мостов.

Винтовые сваи – Информация и преимущества

Что такое винтовая свая?

Подобно гигантскому винту, сваи вбиваются в землю с помощью специального оборудования и закрепляются на месте благодаря винтовой пластине, расположенной в нижней части ствола. Таким образом, сваи могут надежно поддерживать такие конструкции, как дома, патио, садовые навесы, заборы и многое другое. Сваи могут использоваться для поддержки новых или существующих конструкций.

В отличие от бетонных фундаментов, винтовые сваи устанавливаются ниже линии промерзания грунта и невосприимчивы к движениям грунта. Поэтому они обеспечивают непревзойденную устойчивость даже на почве плохого качества и на склонах.

Чем винтовые сваи Pro Post Foundations отличаются от других?

Изготовленные из оцинкованной стали винтовые сваи Pro Post Foundations устанавливаются ниже уровня промерзания нашей командой опытных монтажников, которые являются сердцем и самой сутью Pro Post Foundations. Наши винтовые сваи соответствуют Национальному строительному кодексу Канады 2015. Фундаменты Pro Post больше, чем качественный продукт : это винтовая свая среди лучших в своей категории в сочетании с непревзойденным обслуживанием клиентов и установкой благодаря своей инновационной и многофункциональное оборудование, которое окажет минимальное воздействие на газон и ландшафт. Выбирая Pro Post Foundations, вы выбираете лучшее из каждого, что является частью установки винтовых свай со 100% гарантией удовлетворения.

  • Головка сваи
    Фиксированная или регулируемая головка сваи позволяет регулировать уровень поддерживаемой конструкции.
  • Центральная шахта
    Центральная шахта бывает разных размеров и длины, чтобы соответствовать размеру конструкции, будь то новое строительство или реконструкция. Диаметр и длина вала будут варьироваться в зависимости от требований к несущей способности и типа почвы. В нижней части шахты находится пластина с круглой спиралью, которая удерживает сваю на месте.
  • Спиральная пластина
    Спиральная пластина закрепляет сваю под линией промерзания грунта и предотвращает ее вырывание из земли. Размер плиты зависит от типа конструкции, несущей способности грунта и веса конструкции.

КАКИЕ РАЗМЕРЫ ВИНТОВЫХ СВОИХ ДОСТУПНЫ?

Размер винтовой сваи будет зависеть от типа проекта, который вы планируете:

  • 1 ⁷∕₈ дюймовые винтовые сваи 8 дюймов 10 дюймов
  • 2 Винтовые сваи ³∕₈ дюйма 8 дюймов 10 дюймов 12 дюймов 14 дюймов
  • 2 винтовые сваи ⁷∕₈ дюйма 10 дюймов 12 дюймов 14 дюймов
  • 3 Винтовые сваи ¹∕₂ дюйма 10 дюймов 12 дюймов 14 дюймов

Дополнительная техническая информация здесь

Каковы преимущества использования винтовых свай?

Винтовые сваи — это безопасная, долговечная, экономичная и экологически чистая альтернатива бетонным сваям (Sonotube®). Использование винтовых свай также позволит вам избежать всех проблем, связанных с традиционным бетонным фундаментом.

  • Наши инженерные продукты прошли испытания в соответствии со строгими стандартами ASTM и, таким образом, обладают известными характеристиками во всех типах почв.
  • Точная нивелировка нашими специалистами.
  • Время ожидания не требуется ! Вы можете начать строить свою структуру в тот же день!
  • Наши винтовые сваи можно устанавливать даже в дождливую погоду .
  • Наши винтовые сваи могут быть установлены под существующими конструкциями .
  • Полная гарантия от производственных и монтажных дефектов.
  • Наши винтовые сваи можно переместить в другое место и использовать повторно, что делает их экологически чистым вариантом .
  • Комплексные инженерные услуги, предлагаемые нашим клиентам, позволяющие точно установить винтовые сваи в соответствии с вашими планами .

Чем винтовые сваи Pro Post Foundations отличаются от конкурентов?

Основы Pro Post — это больше, чем просто продукт!
    • Наши опытные установщики являются сердцем и душой Pro Post Foundations. Благодаря им наша продукция устанавливается безупречно.



    • Наше инновационное оборудование не нанесет ущерба вашему имуществу.



    • Изготовлен из оцинкованной стали и сертифицирован Канадским центром строительных материалов в соответствии с Национальным строительным кодексом (лицензия № 13608-R).



    • Наша продукция производится на современном заводе командой сварщиков, сертифицированных Канадским бюро сварки.



Лучшая команда!

Наши сертификаты

ВИНТОВЫЕ СВАИ, СООТВЕТСТВУЮЩИЕ САМЫМ ВЫСОКИМ ОТРАСЛЕВЫМ СТАНДАРТАМ.
ПЕРИОД.

Когда дело доходит до установки винтовых свай, требуйте только самое лучшее, то есть сертифицированные винтовые сваи. Сделанные в Канаде винтовые сваи Pro Post Foundations соответствуют Национальному строительному кодексу Канады 2015 года и всем необходимым стандартам Канадского центра строительных материалов (лицензия № 13608-R).

У нас также существует строгий внутренний процесс контроля качества, а наше производственное предприятие сертифицировано CWB (Канадское бюро сварки), что гарантирует качество нашей готовой продукции.

Сертифицированная продукция

  • Сделано в Канаде, винтовые сваи Pro Post Foundations соответствуют Национальному строительному кодексу Канады 2015 и всем необходимым стандартам Канадского центра строительных материалов по лицензии 13608-R.
  • Современный завод.
  • Оцинкованные винтовые сваи и аксессуары
  • Наши сваи протестированы и проходят строгий контроль качества.

Квалифицированные монтажники

  • Винтовые сваи Pro Post Foundations всегда устанавливаются обученными и сертифицированными монтажниками компании.
  • Сварочная бригада сертифицирована Канадским бюро сварки , стандарт W59.
  • Их техническое ноу-хау и профессиональное отношение обеспечат вам удовлетворение установленным продуктом.
  • Монтажники с опытом работы более 10 лет.
  • Тысячи успешных проектов и установленных свай!

100% Специализированное оборудование

  • Установка выполняется на 100% выделенном мини-тракторе Kubota.
  • Минитрактор
  • оснащен газонными шинами, а не гусеничными системами, чтобы избежать повреждения свойств.
  • Оснащенный небольшим экскаватором сзади, трактор может при необходимости устранять препятствия.
  • Прочный и универсальный трактор может работать в закрытых помещениях и на склонах.

Сертифицированный продукт, преданная команда и чистая, качественная, гарантированная работа. Спросите профессионала, спросите Pro Post Foundations.

Посмотреть нашу лицензию CCMC

Полная гарантия

На наши сваи распространяется полная гарантия от производственных и монтажных дефектов, чтобы обеспечить ваше спокойствие.

Сертифицированный продукт, преданная команда и чистая, качественная, гарантированная работа. Спросите профессионала, спросите Pro Post Foundations.

ЕСТЬ ПРОЕКТ?

НАШИ СТОЙКИ ДЛЯ ВАС
Начните свой проект Поставщики и подрядчики фундамента винтовых свай

| Услуги по установке винтовых свай в Великобритании


Винтовые сваи устанавливает ряд мини-свай, включая винтовые сваи, CFA, забивные и шнековые сваи со стальным кожухом


, а также связанные с ними бетонные фундаментные балки и плоты.

Наша цель в ООО «Винтовые сваи» – обеспечить максимально профессиональное, надежное и индивидуальное обслуживание! Наши подрядчики по винтовым сваям предоставляют услуги по всей юго-восточной части Великобритании нашим клиентам. Многие из них являются постоянными клиентами, которые ценят, что винтовые сваи, которые мы поставляем, соответствуют самым высоким отраслевым стандартам.

Винтовые сваи (также известные как винтовые сваи или анкерные сваи) обеспечивают более быструю, чистую установку без вибрации. Как специализированный подрядчик с отличной репутацией, наши высококвалифицированные специалисты устанавливают спиральные фундаментные системы с минимумом беспорядка и сбоев.

Если для вашего проекта требуются специальные фундаменты, ответом могут стать винтовые сваи. Это позволяет легко устанавливать свайные фундаменты для новых конструкций рядом с существующими конструкциями и для новых строительных проектов.

Вам нужна помощь с проектом установки винтовых свай? ООО «Винтовые сваи» предлагает полный пакет фундаментов для коммерческих и жилых помещений. Мы можем предоставить все конструкции, оборудование и материалы, необходимые для выполнения вашего проекта по установке свай или опор. Имея более чем 15-летний опыт установки широкого спектра винтовых свай, наша репутация заработана тяжелым трудом. Благодаря опыту и знаниям вы не ошибетесь, выбрав винтовые сваи Ltd.

Для получения дополнительной информации или запроса коммерческого предложения позвоните по телефону 01692 538000 или по электронной почте enquiries@screwpilesltd. co.uk . Наши обычные часы работы: с 9:00 до 17:30 с понедельника по субботу (воскресенье выходной).

Преимущества установки винтовых свай


Винтовые сваи обладают многими преимуществами по сравнению с обычными забивными (или нарезными) сваями. быстро устанавливаются, их можно использовать для нагружения как на сжатие, так и на растяжение. они могут быть установлены в любых погодных условиях, так как нет необходимости в бетоне. кроме того, благодаря модульной конструкции их можно устанавливать и снимать в местах с ограниченным доступом.

Быстрая установка – экономия времени и денег сегодня

Не нужно удалять почву, полезно в загрязненной земле, экономит затраты на захоронение отходов.

Не требуется бетон или насос. Не требует вывоза мусора, полезен в загрязненном грунте, экономит затраты на захоронение отходов

Нагрузку можно прикладывать сразу после установки.

Простота удаления, когда он больше не нужен – отлично подходит для временного использования.

Экономичное решение для рыхлых или осыпающихся грунтов, особенно при высоком уровне грунтовых вод.

Возможность установки в непосредственной близости от существующих конструкций.

Возможность установки в непосредственной близости от существующих конструкций.

Нулевая вибрация.

Меньший углеродный след.

Минимальный шум.

Часто задаваемые вопросы

О компании «Винтовые сваи»


За последние 30 лет мы установили около 250 000 погонных метров свай на более чем 4 000 объектах.

ООО «Винтовые сваи» предлагает полный комплект винтовых свайных фундаментов. Наши квалифицированные и опытные инженеры предоставят необходимые проекты, оборудование и материалы для вашего проекта. От выбора проекта до правильной спецификации винтовых свай, мы являемся экспертами, которые вам нужны!

Более 10 лет мы занимаемся установкой различных винтовых свайных фундаментов. Метод установки, а также гидравлическая головка, которую мы используем, одобрены CE. Винтовые сваи, которые мы поставляем, соответствуют спецификациям ISO 9001.

Независимо от того, есть ли у вас жилые или коммерческие помещения, которым нужны лучшие решения для винтового свайного фундамента и опоры на опорные сваи, или вам нужны винтовые сваи для стабилизации грунта, ООО найдет решение, отвечающее вашим техническим и бюджетным требованиям.

Дизайн и установка

История винтовых свай


Фундаменты на винтовых сваях были представлены в качестве практической системы фундамента Александром Митчеллом (1780–1868), ирландским строителем и производителем кирпича. Чугунные винтовые сваи широко использовались по всей Великобритании. их использование включало опорные каркасы фундамента маяка, а также прогулочные пирсы по всей Великобритании. в 19 ​​веке было построено более 25 таких пирсов, в том числе в Брайтоне и Борнмуте.

В 1970-х компания «Шанс анкерс» разработала спиральную винтовую сваю меньшего диаметра, которую можно было установить с помощью современного гидравлического оборудования.
