Если монтаж системы вентиляции должны проводить профессионалы, то установку вентрешеток может выполнить любой человек, следуя простым указаниям.

Особенности конструкции решетки

Стандартная вентиляционная решетка состоит из разъемного корпуса. Обод устанавливается в сечение воздуховода с применением резиновых прокладок, чтобы исключить вибрации решетки, которые могут возникнуть при работе принудительно системы вентиляции.

Затем на ободе закрепляется наружная часть, которая легко снимается при необходимости очистки вентканала, затем помещается на прежнее место. Внутреннее пространство зачастую оснащается сеткой, которая очищает поступающий воздух от крупной пыли, пуха и мусора, а также преграждает путь в дом грызунам и насекомым.

Наружная часть решетки – декоративная, придает эстетичности вентиляционному каналу, а также оснащена ламелями, которые придают направления потоку воздуха.



Варианты монтажа вентрешеток

Традиционно крепление решетки осуществляется на саморезы, клей или защелки. Вариант закрепления вентиляционной решетки зависит от места установки (внутри или на фасаде здания), типа корпуса (формы и материала изготовления), размеров самого изделия.

Установка вентрешеток на саморезы

Надежное крепление решеток саморезами осуществляется на фасаде здания, где изделия подвержены воздействию ветра, погодным явлениям и механическим повреждениям. Для удобства установки шурупов производители предусматривают наличие зенкованных отверстий конической формы. Кроме того, шурупы можно вворачивать через раструбную часть. Креплению саморезами подвергаются также и внутренние решетки больших габаритов.

Техника монтажа довольно простая – саморезы продеваются в готовые отверстия и вкручиваются в гипсокартон, керамическую или кирпичную стену. В бетонном и кирпичном основании необходимо предварительно подготовить монтажные отверстия с дюбелями.



Для фиксации тонкой рамки без готовых отверстий рекомендуется использовать винты с пресс-шайбой и плоской головкой. После установки головки саморезов шпаклюются и окрашиваются под цвет решетки.

Плюсы

• Универсальность – возможность крепления решетки к любой поверхности.
• Точность расположения изделия.
• Надежность фиксации, стойкость к нагрузкам.
• Возможность многократно проводить демонтаж – монтаж решетки.

Минусы

• Появление отверстий в отделочном материале стены или потолка.
• Невозможность крепления тонких решеток саморезами с потайной шляпкой.

Установка решеток на клей

Монтаж на жидкие гвозди, монтажную клейкую ленту или клей проводится для малогабаритных и легких решеток, а также в случае нежелательного повреждения настенной плитки или другого основания.

Для крепления решетки к плитке лучше воспользоваться двухсторонним скотчем, для установки на пористые основания (дерево, гипсокартон, бетон, кирпич) отлично подойдет клей или жидкие гвозди.

Плюсы

• Крепеж потайного типа.
• Монтажная поверхность остается целой.
• Возможность фиксации на проемы с неровными краями.

Минусы

• Сложность в удалении клеевого состава с любой поверхности.
• Необходимость удержания решетки на месте до высыхания клея. Решить проблему можно с помощью монтажной ленты, которой стороны решетки прижимаются к основанию.
• Ненадежность крепления крупногабаритных решеток.

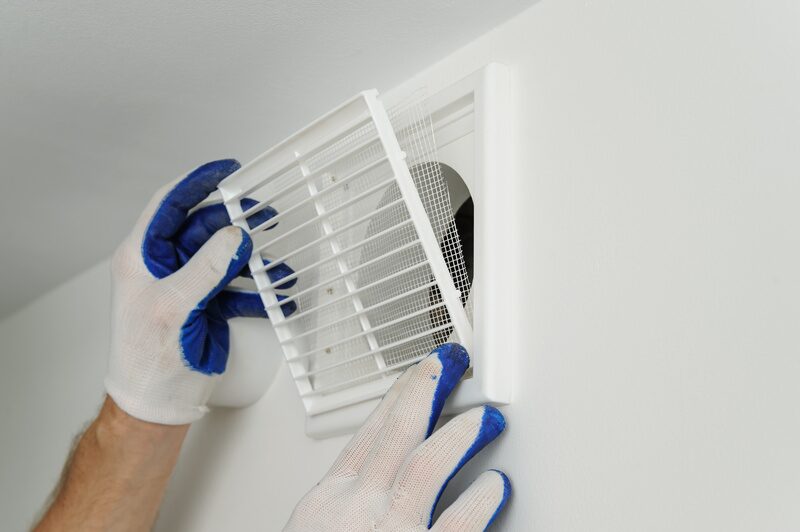

Установка решетки на пружинные защелки

На раструбе решетки закрепляются защелки из пружинной стали, удерживающие изделие в проеме посредством сил трения. Хорошее решение – применение монтажных рамок как элементов, которые выравнивают края проема.

Плюсы

• Изделие можно снимать – устанавливать многократно.
• Сохраняется целостность поверхности, к которой крепится решетка.
• Места крепления практически незаметны.

Минусы

• Довольно слабое удержание, что делает невозможным использовать способ для стальных решеток.
• Неплотное прилегание к основанию.
• Невозможность крепления решетки на потолок.
• Неточная установка.

Установка решетки на соединители

Способ используется для массивных и стальных решеток, подразумевает наличие ответной рамки. Удержание обеспечивается шпингалетами, роликовыми захватами, поворотными завертками.

Плюсы

• Сохранение целостности декоративной рамки.
• Возможность крепления тонких рамок.
• Высокая надежность удержания.
• Возможность установки в неровные проемы.
• Плотный прижим рамки к основанию.
• Точность позиционирования.

Минусы

• Незначительное уменьшение проема.
• Видимость элементов крепления сквозь решетку.

Проверка

Правильно ли был проведен монтаж покажет проверка, которая может быть выполнена несколькими способами.

• Увлажненную водой ладонь нужно поднести к вентиляционной решетке. Если кожей будет чувствоваться поток прохладного воздуха, значит, вентиляция функционирует.
• К решетке нужно поднести зажженную свечу. Если система работает правильно, то пламя будет сильно колебаться, вытягиваться в сторону движения воздушного потока.

Несмотря на простоту установки, по-настоящему качественный монтаж с гарантией могут обеспечить лишь специалисты. Мастера осуществляют работу быстро, стоимость услуги – невысокая, результат – на все 100%.

переточную, круглую, наружную, мебельную, жалюзийную, деревянную, стальную, напольную, красивую, с задвижкой, для дверей, видео-инструкция по монтажу своими руками, адаптер, фото и цена

Статьи

Вентиляция — одна из важнейших инженерных систем, необходимая для обеспечения комфортного климата в помещениях любого типа. В бытовых вентиляционных системах самым распространенным оборудованием для воздуховодов и вентиляционных шахт являются решетки. Они устанавливаются в отверстие вентканала непосредственно на входе в него воздушного потока, уже омывшего помещение.

В процессе установите вентиляционного барьера важно одно – герметичность прижимания

Способы установки вентиляционных решеток

В данном разделе описана несложная инструкция монтажа простой конструкции накладной решетки, который можно выполнять несколькими способами:

Фиксация решетки на стене с помощью малярного скотча подходит только для временного крепления, к примеру, чтобы наметить отверстия для сверления

1. Крепление шурупами «впотай», пожалуй, самый простой и доступный метод самостоятельной установки вентрешетки. Он применим практически на любой поверхности стен (бетонной, деревянной, кирпичной, гипсокартонной).

Выполняется он следующим образом:

• Размечаем место монтажа на стене.
• В случае с бетонными и кирпичными стенами необходимо будет просверлить дрелью или перфоратором отверстия под дюбели.

Сверлите осторожно, так как вокруг вентканала стены обычно пустотелые, саморезы лучше брать с дюбелем

• Отверстия для крепления на самой решетке обрабатываются так, чтобы шляпка вкрученного шурупа легла «заподлицо» с поверхностью рамки.
• Далее прикладываем изделие и завинчиваем шурупы.

Не забывайте регулярно снимать решетку и прочищать ее от накопившейся грязи и пыли

Важно! Каким бы способом вы не воспользовались, главным в процессе остается очень плотное крепление к стене без щелей и зазоров. В некоторых случаях можно даже использовать силиконовый герметик, чтобы заизолировать канал.

• С помощью плинтуса или штапика крепятся вентиляционные деревянные решетки. Так же крепят изделия иного типа, но в помещении с деревянной облицовкой или декорированное деревянными предметами.

2. Крепление на клей быстрого действия типа «жидкие гвозди» (Дракон, Титан), силикон и т.д.

При этом способе следует действовать так:

• Выдавить полоску клея с помощью специального приспособления-пистолета по контуру вентиляционного барьера.
• Плотно прижать решетку к стене.
• Зафиксировать ее в таком положении поможет монтажная пена.
• На следующий день пену удаляют.

3. Еще один распространенный и простой способ — крепление на распорные элементы.

Совет! В местах, где не представляется удобным и возможным герметичная установка решетки в систему вентиляции используют адаптер для вентиляционной решетки.

Для монтажа внутри помещения отдавайте предпочтение экологически безопасным, нетоксичным изделиям.

Виды и назначение вентиляционных решеток

Решетки для систем вентиляции представлены на современном строительном рынке в большом разнообразии форм, размеров, дизайна и материалов изготовления. В зависимости от вышеперечисленных параметров изменяется и цена на то или иное изделие. В следующих разделах мы расскажем вам об особенностях данных изделий.

Не разбирающийся человек с первого раза и не подберет нужную решетку для своего вентиляционного канала

Место установки

Специалисты различают вентиляционные решетки по основным признакам. Главенствующее место в классификации рассматриваемых нами изделий занимает место и способ их установки. По этому признаку вент решётки подразделяют на:

1. Внутренние — обычно красивые вентиляционные решетки устанавливаются изнутри помещений. Их конструкции не подвержены особым нагрузкам, поэтому изготавливаются в основном из пластика.

Подобным изделиям характерны:

• Небольшие размеры.
• Визуальная привлекательность.
• Разнообразие стилей и цветовых решений.

Все это позволяет любому, даже самому требовательному покупателю, выбрать наиболее подходящую модель, органично сочетающуюся с общим дизайном интерьера помещения.

Кроме того, внутренние подкласс очень прост и удобен в установке своими руками и дальнейшей эксплуатации. Нередко внутренняя вентиляционная решетка с задвижкой, что позволяет легко регулировать направление и интенсивность воздухообмена в помещении.

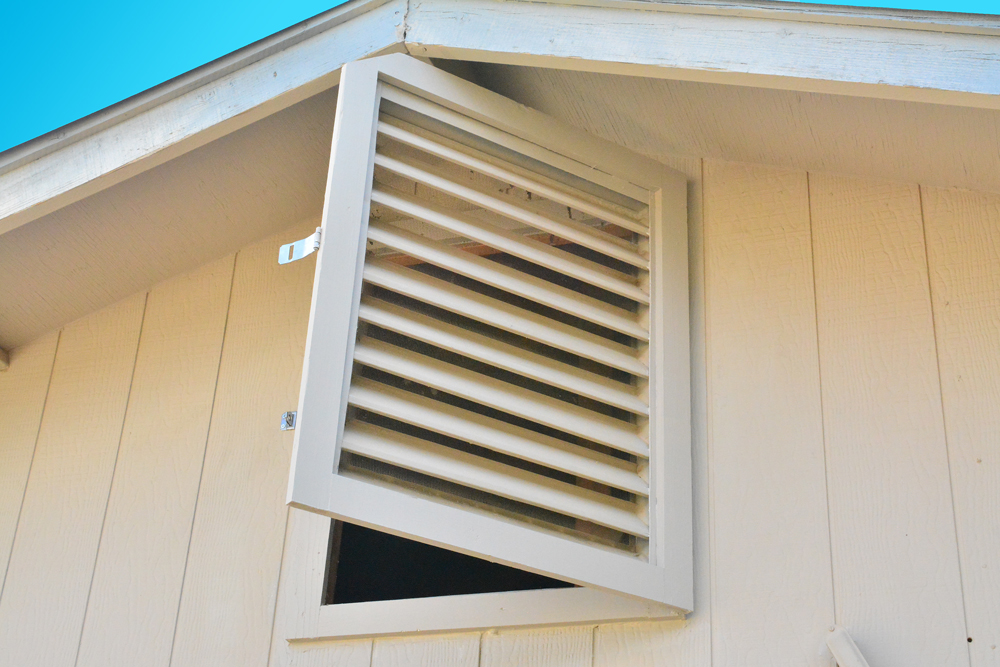

2. Наружные. Согласно названию, эти изделия крепятся с внешней стороны здания. Назначение наружных решеток — защита воздуховодов от проникновения пыли, грязи, насекомых, грызунов и атмосферных осадков. Это, как правило, вентиляционные жалюзийные решетки из высокопрочного алюминия, устойчивого к воздействию агрессивным проявлениям внешней среды.
3. Переточные. Вентиляционные переточные решетки используют для воздухообмена между помещениями. Изделия такого типа оснащаются V- образными жалюзи, расположенные таким образом, что перекрывают друг друга. Это обеспечивает свето- и шумоизоляцию между помещениями. Существуют специальные вентиляционные решетки для дверей, перегородок и стен и т.д.

К сведению! Для подпольных вентканалов используют специальные вентиляционные напольные решетки, изготовленные в основном из алюминия или дерева.

В ремонте важны все мельчайшие детали, вплоть до того, насколько решетка больше вентканала

Конструкция

Следующий признак, определяющий классификацию решеток — их конструктивные особенности.

Согласно им, различают такие конструкции:

• Регулируемые изделия оборудованы подвижными жалюзи, открытие-закрытие которых существенно влияет на скорость движения воздуха и интенсивность воздухообмена.
• Нерегулируемые. Название говорит само за себя. Это простые конструкции без дополнительных функций.
• Инерционные решетки способны автоматически закрывать жалюзи при отсутствии движения воздушных масс.

Материалы для изготовления

Вентиляционные решетки изготавливают из различных материалов.

Исходя из этого изделия классифицируются на:

1. Пластиковые.

Их отличает:

• Невысокая стоимость.
• Устойчивость к биологическому воздействию.
• Удобство и простота в уходе.
• Возможное изменение цвета и формы под воздействием ультрафиолета.

2. Алюминиевые изделия легкие, прочные, не боятся прямых солнечных лучей, но дороже пластиковых.
3. Деревянные решетки используют исключительно внутри помещений. Эти экологичные, эстетичные изделия гармонично вписываются в самые изысканные интерьеры. Изготавливаются решетки из массива дерева, поэтому требуют особого ухода и стоят немало.

Деревянные изделия идеально подходят для бань и саун

4. Стальные вентиляционные решетки очень прочные и долговечные. Они намного тяжелее алюминиевых конструкций и стоят гораздо дороже.

Интересно! В производстве кухонных и столовых гарнитуров часто используются мебельная вентиляционная решетка, это традиционно изделия из дерева или ротанга.

Форма изделий

Четвертый из основных признаков, определяющих классификацию вентрешеток — это их форма.

В этом случае вариантов намного больше, чем основные геометрические формы:

• Квадрат.
• Круг.
• Овал.
• Прямоугольник.

Производители вентиляционных решеток, особенно для использования внутри помещений, не останавливаются в изыскании новых форм и декора своих изделий.

Безусловно, для оформления вентканалов с улицы используют простые вентиляционные решетки круглые наружные, либо квадратные и прямоугольные. Конечно, если речь не идет об особенных архитектурных решениях здания, когда каждая мелочь должна соответствовать общему ансамблю.

Внимание! Приобретая решетку, помните, что она по своей сути является препятствием для потока воздуха направляющегося в вентканал. Выбирайте конструкцию, которая не понизит производительность и эффективность системы вентиляции в целом.

Вывод

Ознакомившись с вышеописанной информацией, вы наверняка нашли ответы на поставленные вопросы и теперь имеете представление о том, что такое вентиляционная решетка и как она крепится к стене. Помните, что проветривание помещения необходимо не только в эстетических соображениях (чтобы удалить запахи), но и полезно для здоровья (разряжается воздух).

Проверить работоспособность вентиляции легко, достаточно поднести к ней зажженную спичку или зажигалку (как на фото)

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Поделитесь:

Статьи по теме

Все материалы по теме

Как установить крышки вентиляционных отверстий

Вы заказали и получили новую красивую решетку радиатора или зарегистрировались в Reggio Register. Вы распаковываете его и восхищаетесь тем, как он выглядит и ощущается. Но теперь, когда вы смотрите на открытые вентиляционные отверстия в полу, потолке или стене, вы можете задаться вопросом: «Как именно вы надеваете эти крышки? Задействованы ли специальные инструменты? Мне нужно быть под рукой? или «подождите, неужели поставить этот регистр так просто, как кажется?»

Здесь, в Reggio Register, мы здесь, чтобы сказать вам, чтобы вы не переживали. Мы собираемся рассказать, как установить вентиляционные крышки. . . в считанные минуты. Ниже приведены некоторые основные инструкции и советы, которые следует учитывать при установке напольных, настенных и потолочных вентиляционных крышек.

Как установить крышки вентиляционных отверстий на потолки и стены

Если вы снимаете существующую решетку/регистр, не забудьте сначала снять ее, используя отвертку, чтобы отвинтить и снять старую крышку со стены или потолка.

С вашей новой решеткой/регистром край (дополнительно) регистра должен быть заподлицо с поверхностью стены или потолка, а рама жалюзи (продается отдельно от самой решетки) должна аккуратно входить в отверстие воздуховода.

Затем просто установите настенный или потолочный воздушный регистр либо с помощью пружинных зажимов, либо закрепив его винтами в передней кромке, если она есть. Теперь ваша регистратура должна быть закреплена (и хорошо выглядеть!) на стене или потолке.

Обзор решетки/регистра: что такое отверстия и выступы?

Помните, что для регистров или решеток, установленных на потолках и стенах, требуются отверстия/винты (и отвертка для облегчения установки). Ссылка на отверстия относится к отверстиям под винты для крепления решетки.

При установке в стену или потолок вам потребуются отверстия для шурупов, а при установке на полу это ваши предпочтения (подробнее об этом далее). Многие клиенты используют отверстия для винтов при установке на ковер, потому что ковер часто бывает слишком толстым и край решетки не попадает в отверстие. Другие клиенты используют отверстия для винтов, чтобы дети не могли вынуть решетку из отверстия. Варианты зависят от вас и ваших домашних потребностей.

Хотя это необязательно для потолков или стен, нижняя кромка используется для фиксации регистра/решетки на месте. Эта кромка сзади имеет глубину примерно от ¼ до ½ дюйма и хорошо вписывается в воздуховод. Граница, которая проходит вокруг этой губы и находится поверх вашего отверстия, имеет толщину примерно 3/16 дюйма.

Если вы решите добавить нижнюю кромку к вашему заказу, обратите внимание, что ваша вентиляционная крышка должна быть обрезана точно по «внутренним» размерам или немного больше (в противном случае есть вероятность, что ваша нижняя кромка не подойдет).

Узнайте больше о нижних выступах

Как установить крышки вентиляционных отверстий на полу

Если вы устанавливаете стандартный напольный регистр, начните с установки рамы жалюзи (продается отдельно) непосредственно в отверстие воздуховода; край регистра должен находиться на полу. Вот и все! Одна только гравитация удержит ваш напольный регистр на месте; однако, если у вас есть место с интенсивным движением с собаками / детьми, вы можете закрепить решетку / крышку регистра, используя отвертку / винты, чтобы затянуть отверстия.

Если вы устанавливаете напольный регистратор для скрытого монтажа, начните с размещения встроенной рамы для скрытого монтажа (входит в комплект) над отверстием воздуховода, обеспечивая равномерное расстояние со всех четырех сторон. Затем просверлите небольшое направляющее отверстие в углублении рамы под углом. Убедитесь, что рама не смещается, а затем с помощью отделочных гвоздей прикрепите регистр к черновому полу. Чтобы завершить, вырежьте и установите напольное покрытие заподлицо со всеми сторонами рамы. Затем отойдите в сторону и наслаждайтесь видом чистого и цельного деревянного пола!

Обратите внимание, что чугунные, латунные, алюминиевые и стальные решетки Reggio Register могут быть утоплены в пол, но только при новом строительстве или модификации существующего отверстия. Мы рекомендуем сначала получить решетку по почте, чтобы использовать ее в качестве шаблона.

При любом типе установки: не забудьте о жалюзи

Чтобы превратить вашу решетку в регистр с функциональными открывающимися/закрывающимися вентиляционными отверстиями для регулируемой вами частоты воздушного потока, вы должны приобрести жалюзи.

Наши жалюзи в сборе спроектированы таким образом, чтобы помещаться за нашими решетками, и их можно легко отрегулировать с помощью отвертки, чтобы настроить объем теплого или холодного воздуха, проходящего через ваше устройство. Внешние полоски из пеноматериала включены для предотвращения повреждений и обеспечения правильной посадки. При вырезании места для новой решетки обязательно оставьте зазор 2-5/16 дюйма для жалюзи за решеткой.



Мы рассмотрели много информации о том, как установить крышки вентиляционных отверстий на потолке, стене и/или стене. Несмотря на все детали, процесс должен быть легким, как только вы начнете — есть только несколько советов и приемов, на которые следует обратить внимание, прежде чем установить крышку решетки на место. Но если у вас есть какие-либо трудности или вопросы, не бойтесь позвонить в нашу команду Reggio Register.

Стальные решетки возвратного воздуха размером 20″ x 16″

Как измерить решетку

Общий размер

Измерьте размер отверстия воздуховода. Не измеряйте старую вентиляционную крышку. Если ваш воздуховод имеет ширину 14 дюймов и высоту 20 дюймов, закажите 14×20

. .

Обзор продукта

20 дюймов

16 дюймов

21,75 дюйма

17,75 дюйма

?

Внутренняя ширина

?

Внутренняя длина

?

Наружная ширина

?

21,75 дюйма

?

Наружная длина

?

17,75 дюйма

?

Возвратная решетка

?

Материал

?

?

Цвет/Отделка

?

?

Сила воздушного потока

?

Максимум

?

С порошковым покрытием

?

Место установки

?

Боковые стенки и потолок

?

Возвратный

?

30 дней

?

?

Установка

Часто задаваемые вопросы по установке HVAC.

Вы должны заменять свои фильтры HVAC каждые 30 дней, чтобы ваш воздух был здоровым, а ваша система HVAC работала эффективно. Чтобы помочь вам, вот простое руководство по замене фильтров для вентиляционных регистров:

1. Выключите блок HVAC.

2. Сдвиньте защелки, чтобы открыть дверцу на решетке воздушного фильтра для доступа к фильтру.

3. Снимите использованный или грязный фильтр.

4. Перед установкой нового фильтра убедитесь, что стрелки воздушного потока указывают в направлении вашего устройства.

5. После установки фильтра закройте дверцу на решетке воздушного фильтра.

6. Включите блок HVAC для получения чистого и здорового воздуха.

Полный каталог фильтров, включая наши гофрированные продукты MERV 8 — нажмите здесь .

Для потолочной решетки возвратного воздуха 24×24 потребуется рама большего размера. Например, если ваша решетка 24х24, то, скорее всего, она будет иметь диаметр 26х26. Это означает, что решетке потребуется отверстие 24×24 и рамка 26×26, чтобы она подходила должным образом.

Установка

Выключите блок HVAC. Наденьте защитные очки, чтобы частицы пыли или грязи не падали с потолочной решетки рециркуляционного воздуха в глаза. Закрепите лестницу, а затем отвинтите раму, чтобы снять решетку. Затем установите раму на место и закрепите ее винтами. Установите новую решетку, чтобы завершить задание.

Нажмите здесь   , чтобы просмотреть наш полный каталог боковых и потолочных возвратных решеток подачи.

Во-первых, декоративная решетка возврата воздуха 20×20 потребует рамы большего размера для оптимальной установки. Это означает, что декоративная решетка возврата воздуха 20×20 с размерами 22×22 потребует отверстия 20×20 и рамы 22×22, чтобы правильно установиться.

После того, как вы определились с размерами, отвинтите раму и снимите решетку. Затем установите раму на место и закрепите ее винтами. Как только это будет сделано, установите новую решетку, чтобы завершить задачу.

Чтобы получить высококачественную продукцию с привлекательным внешним видом, просмотрите весь ассортимент решеток возврата воздуха .

1. Измерьте размер вентиляционного отверстия и рамы, чтобы убедиться, что вы приобрели решетку нужного размера. Для решетки фильтра возвратного воздуха размером 20×20 и 22×22 потребуется отверстие 20×20 и рамка 22×22.

2. Отвинтите раму и снимите решетку. Установите раму и закрепите ее винтами. Как только рама будет на месте, установите новую решетку, чтобы завершить задачу.

Просмотрите наш полный каталог решеток для фильтров возвратного воздуха  здесь .

Правильно! Решетка требует отверстия 12 x 12 с большей рамкой.

Ознакомьтесь с широким ассортиментом настенных вентиляционных решеток .

Отвинтите старую решетку, затем распакуйте и прикрутите новую решетку. Все решетки HVAC Premium поставляются с черными или белыми винтами с шестигранной головкой, чтобы соответствовать цвету вашей решетки. Если вы устанавливаете модель с фильтром, вам нужно будет открыть решетку фильтра и найти отверстия по бокам, чтобы вкрутить их в стену. Как только вы закроете дверцу фильтра, винты не будут заметны.

Нажмите здесь , чтобы просмотреть наш каталог, в котором представлен широкий ассортимент решеток

Наиболее часто используемый материал – сталь, поскольку она прочная и экономичная. Однако, если ваша решетка расположена во влажном месте, например, рядом с сауной, бассейном или в ванной комнате, обычно используются пластиковые или алюминиевые материалы. Пластик, однако, находится в невыгодном положении, поскольку ему не хватает прочности и он может со временем обесцвечиваться.
