Установка для нижнего слива УСН-150 ХЛ1
Установка для нижнего слива нефти и нефтепродуктов из железнодорожных вагонов-цистрерн УСН-150 ХЛ1 предназначена для нижнего слива нефти и нефтепродуктов из железнодорожных вагонов-цистерн с универсальными сливными приборами.
Цена по запросу.
124
Категории: Установки нижнего слива из ж.д. цистерн, Установки нижнего слива УСН
- Описание
Описание
Установка для нижнего слива нефти и нефтепродуктов из железнодорожных вагонов-цистрерн УСН-150 ХЛ1 предназначена для нижнего слива нефти и нефтепродуктов из железнодорожных вагонов-цистерн с универсальными сливными приборами.
Установки УСН-150 ХЛ1 диапазон обслуживания 4 метра состоят из шарнирно соединенных труб, оканчивающихся, с одной стороны, опорным патрубком с присоединительным фланцем, а с другой стороны — присоединительной головкой.
Установки монтируют на фронте слива на бетонном основании с помощью фундаментных болтов.
Возможна комплектация ответными фланцами.
По устойчивости к воздействию климатических факторов соответствует исполнению У и ХЛ категории размещения 1 по ГОСТ 15150-69.
Установленная безотказная наработка – 2200 циклов. Под циклом работы установки понимается поворот установки из исходного положения в рабочее положение и обратно при условии работы всех ее составных частей.
| Параметры \ изделия | УСН-150 | УСН-150-6М | УСНПп-150 | УСНПп-150-6М | УСН -175 | УСН -175-6М | УСНПп-175 | УСНПп-175-6М |
|---|---|---|---|---|---|---|---|---|
| диаметр условного прохода, мм | 150 | 175 | ||||||
| условное давление, МПа | 0,6 | |||||||
| усилие на рукоятке, Н | 200 | |||||||
| зона подключения прибора, м | ±2 | ±3 | ±2 | ±3 | ±2 | ±3 | ±2 | ±3 |
| Габаритные размеры в сложенном положении, мм, не более: | ||||||||
| длина, мм | 2200 | 2700 | 2200 | 2700 | 2200 | 2800 | 2200 | 2800 |
| ширина, мм | 700 | 800 | ||||||
| высота, мм | 950 | 1300 | ||||||
| масса, кг | 140 | 175 | 185 | 245 | 165 | 190 | 185 | 245 |
| цена без НДС, руб | 68 000 | 75 000 | 95 000 | 100 000 | 75 000 | 85 000 | 106 000 | цена по запросу |
|
|
Чаще всего на конечный пункт нефтепродукты приходят уже полностью застывшими, поэтому требуют предварительного разогрева перед сливом.
Другая часть нагретых нефтепродуктов отправляется в верхнюю часть цистерны, таким образом сверху образуется область с жидким веществом, а снизу остается вязкое. Ближе к концу процесса нагрева горячее вещество подается также на боковые днища, что сокращает общее время разогрева цистерны.| Параметр | Ед. измер. |
Значение* |
|---|---|---|
|
Категория помещения по взрывопожарной и пожарной опасности, НПБ 105-03 для шкафного оборудования |
|
В-II
|
|
Категория площадки по взрывопожарной и пожарной опасности, НПБ 105-03 |
|
Вн |
|
Климатическое исполнение оборудования |
|
У1 |
|
Теплоноситель |
|
Пар |
|
Тепловая мощность |
кВт |
800 |
|
Расход теплоносителя |
т/час |
не менее 1 |
|
Температура теплоносителя в подающем трубопроводе |
°С |
152 |
|
Давление теплоносителя в подающем трубопроводе |
бар |
4 |
|
Температура теплоносителя в отводящем трубопроводе |
°С |
80…100 |
|
Электрическая мощность циркуляционного насоса |
кВт |
|
|
Расход продукта при циркуляции |
м3/час |
50…110 |
|
Давление продукта после насоса |
до 5 |
|
|
Температура продукта при циркуляции |
°С |
90 |
|
Температура продукта при сливе |
°С |
70 |
|
Интенсивность слива |
м3/час |
до 75 |
|
Полное время разогрева и слива |
час |
лето – до 4 зима – до 10 |
*Значения указанных параметров уточняются в процессе выполнения проекта
Как установить французский дренаж — Блог по уходу за газоном
Если после дождя ваш газон выглядит как озеро, вам необходимо дренажное решение.
Стоячая вода может нанести вред вашей траве, фундаменту дома и стать рассадником вредителей, но французская канализация — это простое решение ваших проблем с водой. Это руководство покажет вам, как установить французский водосток самостоятельно, шаг за шагом.
В этой статье:
Что такое французский слив?
Французский водосток может звучать так, как будто он принадлежит Версальскому дворцу, но в нем нет ничего особенного. По сути, это наряженная траншея, в которой используется пологий уклон для переноса воды из одного места в другое. Вода фильтруется с поверхности, уносится под землю и оседает на выходе.
Компоненты для установки французского водостока:
- Траншея глубиной 18 дюймов
- Перфорированная труба
- Ландшафтная ткань
- Гравий
Теперь, когда мы получили общую картину, давайте углубимся в детали установки французского водостока.
Как установить французский водосток за 6 шагов
1.
Выберите точку выходаВозможно, вы знаете, где вам не нужна вода, но как насчет того, где она нужна? Выбор точки выхода для французского дренажа — важный первый шаг. Вы хотите собрать воду для последующего использования или помочь отфильтровать загрязняющие вещества до того, как она попадет в водоемы?
В зависимости от ваших интересов существует несколько вариантов точек выхода:
- Муниципальная ливневая канализация: Это общественная дренажная система, похожая на ливневую канализацию на обочине.
- Сухой колодец: Сухой колодец представляет собой сооружение, перемещающее поверхностные воды под землю. Звучит так – колодец без воды. Сухие колодцы обычно имеют глубину 30-70 футов и либо заполнены гравием, либо оставлены пустыми.
- Бочка для дождя: Бочка для дождевой воды собирает ливневую воду для последующего использования на газонах и в садах. Вы можете купить его в магазине товаров для дома и сада, а иногда и в местных органах власти.
Вам нужно будет подключить отстойник к концу вашей французской дренажной системы, чтобы направить воду в бочку.
Вам нужно будет подключить отстойник к концу вашей французской дренажной системы, чтобы направить воду в бочку.- Дождевой сад: Дождевой сад — это сад, высаженный в месте сбора воды, например, в углублении ландшафта. В дождевых садах есть растения, которые не против сидеть в сырой почве.
Когда вода попадает в почву дождевого сада, корни растений отфильтровывают химические вещества из воды. Подключение французского водостока к дождевому саду подходит только в том случае, если в вашем районе выпадает среднее или малое годовое количество осадков (дождевого сада недостаточно, чтобы справиться с сильным стоком воды).
2. Выкопать траншею
Важный совет по технике безопасности: Прежде чем начать копать траншею, положите лопату и возьмите телефон. Позвоните на горячую линию Позвоните перед тем, как копать, по номеру 811 , чтобы получить информацию из вашего города о расположении подземных коммуникаций.
Как только вы поймете, что ваш план траншеи не будет включать никаких шокирующих сюрпризов, вы можете приступить к копанию.
Копание траншеи пойдет намного быстрее, если вы заручитесь поддержкой друзей. Помните тот раз, когда вы помогли своему другу перевезти этот диван на новое место? Настало время обратиться за помощью.
Что можно использовать для рытья траншеи:
- Лопата
- Аренда траншеекопателя
Для французских водостоков траншея должна иметь глубину не менее 18 дюймов в самом мелком месте и ширину 9-12 дюймов. Чтобы сила тяжести несла воду к желаемой точке выхода, должен быть уклон не менее 1%. Это примерно 1 дюйм падения на 8 горизонтальных футов. Через каждые 8 футов вставляйте кол на 1 дюйм ниже предыдущего. Это будет вашим гидом.
Советы по копанию:
- Постелите брезент по бокам траншеи, чтобы вы могли легко перемещать землю после того, как закончите.
- Держите любое оборудование подальше от стенок траншеи.
- Не нагружайте наклон слишком сильно — вы можете легко переместить гравий, чтобы позже отрегулировать наклон трубы.
3. Выстелите траншею ландшафтной тканью
В этом разделе мы рассмотрим:
- Почему вы должны выстилать траншею ландшафтной тканью
- Какой тип ландшафтного полотна использовать
- Как его укладывать
Ландшафтное полотно (также называемое геотекстильным полотном) предохраняет почву и корни растений от попадания во французскую канализацию. Поскольку труба, которую вы вставите, перфорирована, существует риск ее засорения авантюрными усиками растений, которые могут испортить всю вашу тяжелую работу.
Ландшафтная ткань бывает двух видов: тканая и нетканая. Для французских водостоков ищите нетканый материал . Вода легко течет через этот тип. Выберите ткань средней плотности (4-6 унций). Текстиль этой категории отлично подходит для борьбы с эрозией и облегчения дренажа.
Установка ландшафтного полотна проста. Положите достаточно ландшафтной ткани, чтобы покрыть дно и стороны траншеи. Вы можете использовать скобы для ландшафтной ткани, чтобы закрепить его на месте, когда будете укладывать гравий.
4. Засыпать гравием
Следующий шаг прост: насыпьте слой гравия поверх ландшафтной ткани. Гравий позволяет воде фильтроваться через трубу в почву и улучшает дренаж. Ваш слой должен быть около 3 дюймов в глубину.
Какой гравий использовать для французского дренажа? Избегайте мелкого гравия и щебня и выбирайте круглую промытую скалу диаметром ½–1 дюйм. Вы не хотите, чтобы гравий забивал вашу трубу или препятствовал потоку воды.
Сколько гравия нужно для французского дренажа?
Гравий обычно доступен в кубических футах. Чтобы выяснить, сколько кубических футов вам понадобится для французского водостока, умножьте длину на ширину и глубину.
Для французских водостоков глубина составит 3 дюйма, что составляет 0,25 фута.
Например, если ваш французский слив будет иметь длину 30 футов и ширину 1 фут, вы должны использовать: 30 x 1 x 0,25 = 7,5 кубических футов.
Если вы ищете гравий, который продается в фунтах, вам понадобится дополнительный шаг. 1 кубический фут гравия равен примерно 96 фунтам, поэтому вы должны умножить свои кубические футы на 96, чтобы выяснить, сколько фунтов вам нужно. В приведенном выше примере вы должны умножить 7,5 на 96, чтобы получить 720 фунтов гравия.
5. Добавьте трубу
После всех приготовлений для французского водостока пришло время установить саму трубу. Труба должна быть перфорирована, чтобы вода могла стекать под землю по мере ее переноса. Это предотвращает грязный носик на выходе.
Сама установка проста. Все, что вам нужно сделать, это расположить трубу поверх гравийной подушки так, чтобы перфорационные отверстия были обращены к земле (в противном случае верхний слой щебня и почвы забьет трубу).
Какой тип трубы следует использовать для французского дренажа? Найдите трубу диаметром 4 дюйма.
Любое меньшее, и вы рискуете засориться. Откажитесь от гофрированных труб и выберите жесткую дренажную трубу из ПВХ, обеспечивающую долговечность и устойчивость к раздавливанию. Вы можете купить их предварительно перфорированными или просверлить отверстия зигзагообразно через каждые 2 дюйма.
6. Добавьте последние штрихи
После установки трубы пришло время украсить ваш французский водосток, чтобы он органично вписывался в ландшафт. Здесь у вас есть несколько вариантов покрытия. Вы можете использовать щебень и оставить все как есть, или вы можете добавить более крупные камни разных форм и размеров, чтобы они выглядели как сухой ручей.
Если вы хотите еще более смешанный вид, покройте примерно 3-дюймовым слоем гравия, затем слоем ландшафтной ткани и, наконец, слоем верхнего слоя почвы. Добавьте почвопокровные растения, чтобы скрыть вашу новую дренажную систему зеленым цветом. Если вы отрезали часть дерна и удалили его, чтобы вырыть траншею, вы также можете повторно покрыть участок этим дерном.
Часто задаваемые вопросы об установке французского дренажа
1. Каковы преимущества французского дренажа?
Французский трап имеет относительно быстрый процесс установки по сравнению с другими системами. Другие преимущества французских водостоков включают избавление от стоячей воды, контроль эрозии и минимизацию стока токсичных дождевых вод.
2. Сколько времени занимает установка французского трапа?
Профессиональная установка может занять всего 6 часов. Если вы делаете это самостоятельно, рассчитывайте провести все выходные.
3. Сколько стоит установка французского водостока своими руками?
В общей сложности установка французского дренажа своими руками стоит около $270-$350 за 20-футовую дренажную систему, включая аренду траншеекопателя. Получается $13,50-17,50 за фут .
Вот как распределяется эта стоимость:
– Ландшафтная ткань: 20-50 долларов США за 20 футов нетканой ландшафтной ткани
– Гравий: около 50 долларов США за 5 кубических футов гравия.
– Трубка: 100-150 долларов США за качественную трубу из ПВХ диаметром 4 дюйма и длиной 20 футов
– Аренда траншеекопателя: около 100 долларов США в день расходы.
4. Как ухаживать за французским сливом?
Регулярное техническое обслуживание является ключом к продлению срока службы вашего нового французского водостока. Важно раз в год чистить его, чтобы удалить скопившийся мусор. Хотя вы можете арендовать электрическую канализационную змею, чтобы очистить ее самостоятельно, проще нанять эксперта, поскольку для ее работы требуется несколько человек.
5. Можно ли подсоединить французский слив напрямую к водосточной трубе?
Короткий ответ — нет.
Ваша дренажная система может быть переполнена водой во время сильного шторма, смывая гравий и забивая систему.
Однако есть решение: если вам нужен дренаж для водосточной трубы и вы хотите использовать французский слив, просто установите водосборник между водосточной трубой и сливом. Водосборный бассейн предотвратит затопление и станет удобным местом для сбора опавших листьев.
Обратитесь за помощью к профессионалу
Если процесс установки французского водостока кажется слишком сложным для самостоятельного выполнения, или если у вас возникли проблемы с линиями электропередач или (в буквальном смысле) каменистым основанием, лучше всего вызвать профессионала по ландшафтному дизайну.
У вас может быть закрыта установка французского водостока, но как насчет остальной части вашего газона? Команда Lawn Love может позаботиться об уходе за двором, таком как кошение, сезонная уборка и установка растений.
Основное фото: Shutterstock
Итого
2
Акции
Рейчел Абрамс
Ей нравится работать волонтером в общественном саду по соседству и выращивать травы в своей квартире в Нью-Йорке.Сообщение Рэйчел Абрамс
Как установить слив для душа за 10 шагов
Будь то ремонт или новое строительство, линейные желоба устанавливаются почти в каждой современной ванной комнате. Установка желоба для душа, в частности Easy Drain, не так сложна, как может показаться. Здесь вы найдете краткое объяснение того, как установить линейный желоб для душа.
Для достижения наилучшего результата внимательно прочитайте руководство по установке, поскольку конкретные инструкции зависят от типа желоба. Мы рекомендуем, чтобы установку линейного желоба для душа предпочтительно выполняли обученные специалисты в соответствии со строительными нормами.
1. Выберите место №
Линейный водоотводной желоб может быть установлен 4 различными способами: настенный (односторонний или трехсторонний) или напольный (свободно в полу или между двумя стенами).
Вам нужно установить ту модель, которая подходит для конкретного места. Независимо от того, где расположен слив для душа, полы должны иметь уклон в сторону желоба, чтобы обеспечить слив всей воды. Когда уклон к сливу недостаточен или отсутствует, вода скапливается и вызывает затопление ванной комнаты.
2. Подготовьте рабочее место
Перед началом процесса установки проверьте чистоту пола и рабочей зоны. Еще одна важная вещь — убедиться, что мусор или грязь не попадут в слив душа во время сборки. Вы можете защитить слив, используя (сложенную) предварительно собранную уплотнительную мембрану или ткань. Перед монтажом необходимо обсудить с плиточником рекомендации по монтажу и его особенности. После сборки, пожалуйста, предоставьте плиточнику полную консультацию по сборке.
3. Рассчитайте высоту желоба для душа
Для начала необходимо определить высоту желоба для душа. Имейте в виду, что плитка должна быть уложена вровень или на 1 мм выше верхнего края душевого желоба, чтобы обеспечить оптимальный отвод воды.
При расчете общей глубины учитывайте: толщину плитки, слой плиточного клея и выравнивающий слой.
Совет: при выборе подходящего желоба для вашего проекта обратите внимание на глубину установки
Общая глубина установки4. Разместите встроенный гарнитур №
После создания места для душевого желоба необходимо вставить встроенный гарнитур, выровнять и выровнять. Это можно сделать с помощью регулируемых по высоте ножек.
Совет: Настенные модели поставляются со специальным креплением для крепления к стене

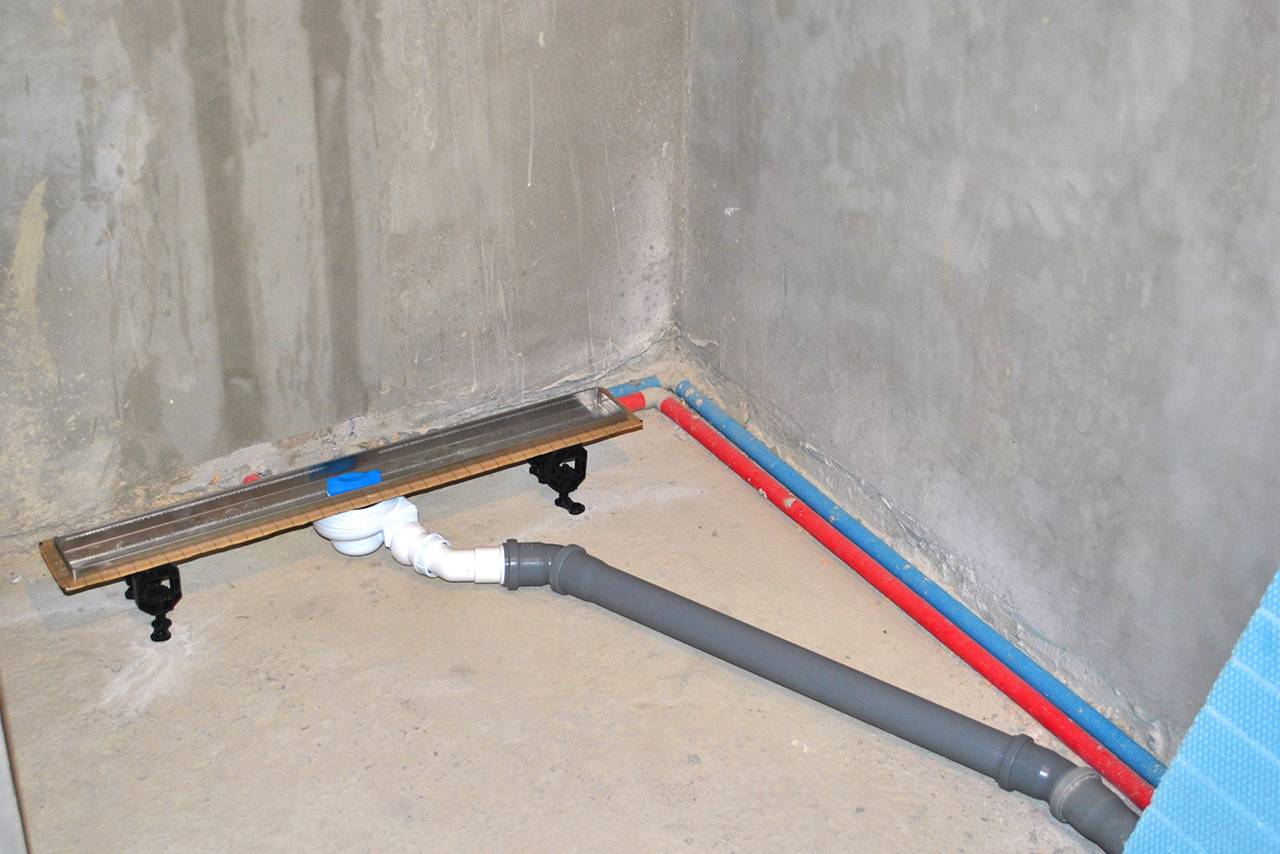

Простая фиксация и выравнивание благодаря регулируемым по высоте ножкам5. Подсоедините к дренажной трубе
Дренажные трубы диаметром менее 50 мм рекомендуется заменять. Это может иметь место в проектах реконструкции, где был установлен душевой поддон. Сначала подсоедините (линейный) слив для душа к дренажной трубе и убедитесь, что сливная труба имеет достаточный уклон. Вставьте слив в соединитель, приклеивать его не нужно, так как соединитель обеспечивает достаточную герметизацию.
Проверить герметичность душевого трапа и подключение к канализации на предмет утечек.
Совет. Установите заземление на анкерный зажим и обеспечьте достаточную вентиляцию дренажных труб.
6. Создайте наклонный пол
Обеспечьте достаточный уклон к стяжке пола, чтобы вода стекала в слив душа. Чтобы избежать пустот под желобом, убедитесь, что используется достаточное количество материала и он соединяется с верхним краем фланца желоба.
Совет: уклон к сливу должен быть не менее 2% на погонный метр
Уклон в сторону душевого желоба7. Водонепроницаемая установка №
Как только стяжка затвердеет, необходимо гидроизолировать душевой трап. Это можно сделать с помощью системы защиты от воды. Предварительно собранную герметизирующую мембрану можно развернуть и приклеить к стяжке с помощью эластичной герметизирующей пасты, такой как Easy2Seal 2K Rapid, которую можно повторно обрабатывать прибл.
90 мин!
8. Положите плитку в ванной
При укладке плитки убедитесь, что вы создаете уклон с минимальным уклоном 2% в сторону душевых желобов. Важно следить, чтобы плитка не располагалась прямо у душевого трапа, около 5 мм должно оставаться свободным для нанесения эластичного герметика.
Совет: воспользуйтесь нашим руководством по укладке плитки, чтобы убедиться, что между плиткой и сливом достаточно места
Создайте уклон и оставьте место для герметизации шва9. Закройте слив в душе. №
После укладки плитки шов между кафельным полом и сливом должен быть постоянно герметизирован эластичным герметиком (ремонтный шов). Склеиваемые поверхности должны быть очищены от строительного раствора, клея и других материалов, снижающих адгезию.
Совет: EasySillicon имеет цвет нержавеющей стали, который идеально сочетается с желобом и плиткой
Нанесите эластичный герметик между плиткой и желобом10.
