Установка сип панелей: Монтаж сип панелей инструкция

Содержание

Инструкция по монтажу домов из SIP-панелей

1. Первым этапом по строительству дома проводятся земляные работы, и устройство фундамента. Рекомендуемыми типами фундаментов под дома, построенные по данной технологии, являются монолитный малозаглубленный фундамент – монолитная бетонная армированная лента на песчаной подушке (рис. 1), свайный буронабивной с железобетонным ростверком (рис. 2), или винтовые сваи с силовой деревянной обвязкой – рандбалкой, выполняющей функцию ростверка (рис. 3). Окончательный выбор фундамента, конечно, определяется видом почв на участке строительства, уровнем грунтовых вод, и пожеланиями заказчика к устройству подвала.

2. После окончания работ по устройству фундамента, перед укладкой нижнего обвязочного бруса дома, необходимо обеспечить надежную гидроизоляцию всех деревянных элементов строящегося дома от бетонных и металлических частей конструкции. Для этого используется битумная мастика по ГОСТ 25591-83 и ГОСТ30693-2000, битумированная бумага по ГОСТ515-77*, рубероид по ГОСТ 10923-93.

3. На фундамент, покрытый гидроизолирующим слоем водонепроницаемого материала, укладывается нижний обвязочный брус дома (рис. 4). Установка производится в «нулевой уровень» с помощью нивелира или строительного уровня, в строгом соответствии с разработанными чертежами. К укладке нижнего обвязочного бруса следует подойти с особым вниманием, т.к. от точности его установки зависит качество и простота дальнейшей сборки дома. Рекомендуемое сечение нижнего обвязочного бруса не менее 100х150, но возможно использовать и 40х150. Нижний обвязочный брус крепится к фундаменту с помощью анкерных болтов, либо анкерных болтов с гайками по ГОСТ 24379.1-80, установленных с шагом 500 мм по центру обвязочного бруса. Рекомендуемый диаметр анкерного болта 10÷12 мм, длина болта должна обеспечить крепление к бетону не менее чем на 100 мм. Головки болтов утапливаются в обвязку, заподлицо с верхней гранью нижнего обвязочного бруса.

4. На нижнем обвязочном брусе монтируется цокольное перекрытие, состоящее из деревянных лаг, уложенных в выбранные пазы SIP-панелей и передающих нагрузку от перекрытия на фундамент, и самих SIP- панелей.

Монтаж начинается с установки угловой панели (Рис. 5). Затем в специально выбранный в пенополистироле панели паз вкладывается сдвоенная вставка 2х40х200, к которой с другой стороны крепится следующая SIP-панель, и т.д. После того, как весь крайний ряд панелей срощен по длине, в боковой паз вкладывается сдвоенная лага перекрытия 2х40х200, панели пришиваются к ней, и начинается сборка следующего ряда панелей. Монтаж перекрытия ведется в строгом соответствии с предварительно разработанным планом монтажа цокольного перекрытия.

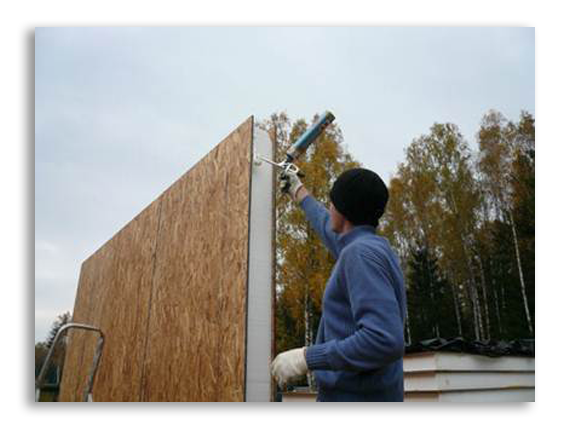

5. Все пазы в пенополистироле SIP-панелей перед установкой панели обрабатываются монтажной пеной. Панели пришиваются к деревянному брусу вставок и лаг перекрытия посредством шурупов по дереву черных 3,5х40 мм с шагом 150 мм (Рис. 6). Сдвоенные вставки и лаги скручиваются по длине между собой с помощью саморезов по дереву черных 4,2х75 мм с шагом 400 мм.

6. Все торцы перекрытия закрываются брусом 40х200 мм.

7. Цокольное перекрытие крепить к нижнему обвязочному брусу саморезами 8х280 через каждую сдвоенную лагу.

8. Следующим этапом сборки дома идет сборка стен первого этажа. В первую очередь в соответствии с предварительно разработанной схемой монтажа укладывается нижняя обвязка стен первого этажа (Рис. 7). При этом надо обратить внимание, что между обвязками остаются зазоры равные по величине толщине OSB SIP-панелей, что обязательно должно быть отражено на схеме монтажа. Установку нижней обвязки следует проводить очень внимательно, т.к. при отклонениях от схемы монтажа возникнут проблемы при дальнейшей сборке стен. Нижняя обвязка крепится к цокольному перекрытию саморезами 4,2х75 с шагом не более 400 мм.

9. Также следует обратить внимание на то, что нижняя обвязка для повышения точности и облегчения ее монтажа в местах дверных проемов дана без разрывов. Вырезы в ней под дверные проемы следует сделать по месту, после сборки стен 1-ого этажа. А расположение дверных проемов следует учесть при размещении саморезов, крепящих нижнюю обвязку.

10. После монтажа нижней обвязки стен, следует монтаж непосредственно самих стен, состоящих из деревянного каркаса и SIP- панелей. Предварительно необходимо изучить схему расположения и маркировки стен. Монтаж стен начинается с установки двух угловых панелей, положение которых проверяется с помощью отвеса. Сначала крепится крайняя стойка, которая будет закрывать торец стены. Стойка крепится к нижней обвязке двумя саморезами 4,2х75. Затем к этой стойке крепится стеновая SIP-панель. При этом стойка входит в предварительно обработанную монтажной пеной выборку в пенополистироле SIP-панели (Рис. 8). Панель крепится к стойке и нижней обвязке с помощью шурупов по дереву черных 3,5х40 с шагом 150 мм, с обеих сторон панели. (Рис. 9). Затем устанавливается и аналогично крепится стойка и панель другой стороны угла. После этого угловые панели стягиваются между собой саморезами-глухарями 8х200 с шагом 500 мм (Рис. 10).

11. Далее продолжается последовательная установка всех стеновых панелей и стоек по периметру и во внутренних помещениях дома в обе стороны от первого угла (Рис. 11). Панели крепятся к стойкам и нижним обвязкам с помощью шурупов 3,5х40 с шагом 150 мм, углы и места Т- образных стыков несущих стен стягиваются саморезами-глухарями 8х200 с шагом 500 мм. Сдвоенные стойки крепятся между собой саморезами 4,2х75 с шагом 400 мм, и к нижним обвязкам двумя саморезами 4,2х75. Перед установкой панели выборки в пенополистироле устанавливаемой SIP-панели обрабатываются монтажной пеной.

12. Сборка стен первого этажа дома заканчивается на заранее выбранном последнем углу. (Рис. 12). В предварительно обработанную монтажной пеной выборку SIP-панели вкладывается последняя стойка, которая будет закрывать торец этой стены. Панель пришивается к стойке шурупами 3,5х40. После чего последний угол также как и все предыдущие стягивается саморезами- глухарями 8х200 с шагом 500 мм.

13. После завершения сборки всех стен первого этажа верхние выборки SIP-панелей пропениваются монтажной пеной, затем в них вкладывается верхняя обвязка 40х140 (Рис. 13). Верхняя обвязка крепится ко всем стойкам первого этажа саморезами 4,2х75, все SIP- панели первого этажа пришиваются к верхней обвязке шурупами 3,5х40 с шагом 150 мм с обеих сторон.

14. Сборка стен второго и более этажей также проводится аналогично сборке стен первого этажа.

Устройство стен при условии правильной сборки должно соответствовать Рис. 14 и Рис. 15.

15. Сборка межэтажного и чердачного перекрытий проводится аналогично сборке цокольного перекрытия. Устройство перекрытий при условии правильной сборки должно соответствовать Рис. 16

16.После сборки всех стен дома и всех перекрытий, следует приступить к сборке крыши. В первую очередь внимательно изучаются схемы монтажа крыши и планы раскладки панелей крыши. Сборка крыши начинается с установки несущих силовых конструкций крыши: мауэрлатов и прогонов, в т.ч. конькового (Рис. 17). В общем случае все силовые элементы опираются на несущие стены и стойки, и передают на них нагрузку от покрытия. Прогоны достаточно просто зафиксировать саморезами 8х280 по 2 шт. на одно место опирания. Если устройство крепления силового элемента будет иным, то для этого случая должен быть разработан специальный узел.

17. После установки прогонов, в случае сложной многоскатной крыши, необходимо установить ребра и ендовы (Рис. 18). Эти элементы также крепятся саморезами 8х280 по 2 шт. на одно место крепления. Если крыша строящегося здания простая, односкатная либо двускатная, то этот пункт инструкции пропускается.

18. Далее следует приступить к монтажу стропильной системы. В случае простой двускатной крыши, монтаж начинается со стороны одного из фронтонов. Если крыша многоскатная, то монтаж начинается от ендов, или от ребер в обе стороны. Аналогично монтажу стен, каждое сдвоенное стропило крепится вдоль своей оси саморезами 4,2х75 с шагом 400 мм. Стропила крепятся к прогонам саморезами 8х280,по 1 шт. на одно место крепления одного сдвоенного стропила 2х40х200.В местах крепления стропил к ендовам и ребрам возможно крепление саморезами 8х200 под углов по 2 шт. на одно место крепления. Вставки для поперечного стыка SIP-панелей крепятся к стропилам саморезами 4,2х75 по 1 шт. на каждый торец каждой вставки. Выборки в пенополистироле SIP-панелей перед установкой панели пропенивать монтажной пеной, крепить к стропилам и вставкам шурупами 3,5х40 с шагом 150 мм.

19. Панели и стропила наращивать постепенно вдоль конька крыши (Рис. 20). По окончанию сборки стропильной системы и замыканию теплового контура здания, зашить сверху свесы, и холодные участки крыши OSB3 в один уровень с установленными SIP-панелями.

20. Устройство крыши должно соответствовать Рис. 21 и Рис. 22.

21. Если в доме запроектировано крыльцо с навесом, его устройство должно соответствовать Рис. 23 и Рис. 24.

22. Если понимание данной инструкции вызывает затруднение, рекомендуем обратиться к специалистам.

Сборка дома из сип-панелей: сборка из домокомплекта и своими руками

Сборка дома из СИП-панелей собственноручно займет не больше нескольких дней, а то и часов. Все зависит от вашего опыта, размеров возводимого строения, а также количества людей, участвующих в работе. Имея необходимый инструмент и материалы построить небольшой коттедж бригадой из 5 человек можно за 5–7 часов.
Оглавление статьи

  • Преимущества домов из SIP-панелей
  • Фундаменты, подходящие для SIP-дома
  • Этапы сборки дома из СИП-панелей
  • Укладка пола
  • Установка Лаг
  • Меры безопасности
  • Установка стен
  • Основание для стен
  • Как не нарушить стилистику?
  • Монтаж внутренних стен
  • Обустройство крыши
  • Порядок установки крыши
  • Завершающий этап строительства
  • Инструменты для сборки
  • Как ускорить сборку?
  • Дальнейшие работы по сборке
  • Прокладка труб

Преимущества домов из SIP-панелей

Строения из этого материала имеют следующие преимущества:

  • низкая теплоотдача;
  • высокая прочность;
  • стойкость к огню;
  • надежность и долговечность;
  • невысокие цены.

Начало работ по сборке и строительству дома из сип-панелей

Сборка домов из сип панелей своими руками включает те же операции, что и при строительстве любого другого строения.

Для начала нужен фундамент. Важно учитывать, что вес конструкции будет меньше по сравнению с кирпичными или деревянными. Поэтому зимой, когда грунт промерзает, на легкий фундамент будут действовать огромные силы морозного пучения, которые выталкивают целые участки из почвы. Это может привести к деформации дома.

Фундаменты, подходящие для SIP-дома

Наиболее приемлемыми вариантами фундамента под СИП являются:

  • Буронабивной или свайно-винтовой.
  • С цокольным этажом.
  • Мелкозаглубленный.
  • С использованием железобетонной плиты.

Независимо от типа заглубляют фундамент на глубину промерзания грунта, которая в каждом регионе разная. Точные параметры должны быть указаны в проекте.

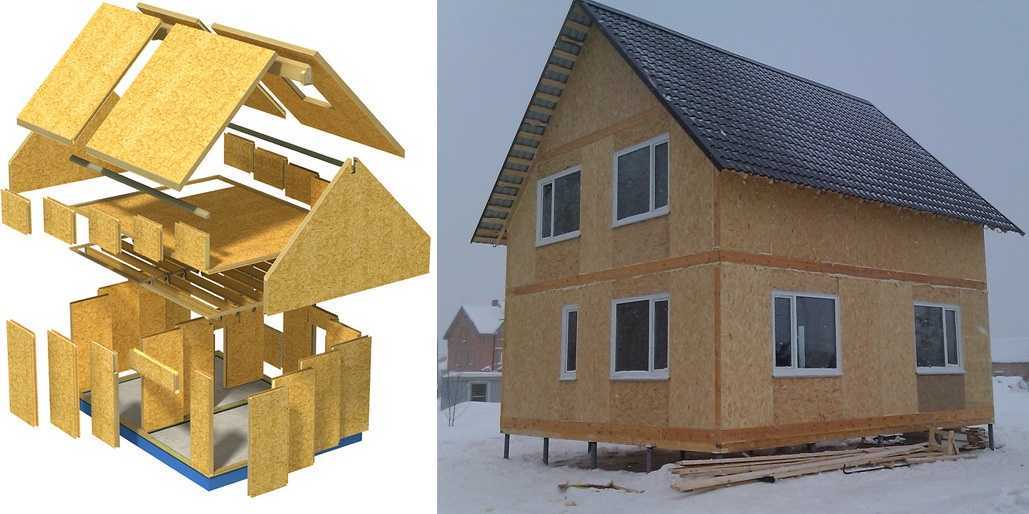

Этапы сборки дома из СИП-панелей


Строительство можно начинать в любое время года. Все работы необходимо проводить в строгом соответствии с чертежами. Для большего удобства можно купить уже готовые домокомплекты домов из СИП-панелей для самостоятельной сборки, рассчитанные на конкретную площадь.

Укладка пола

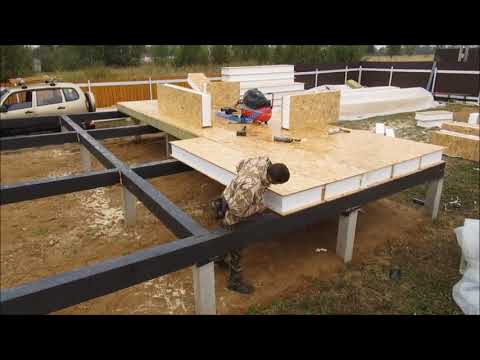

Начинается процесс укладки пола с закрепления на фундаменте балок, фиксируемых саморезами. Строгую горизонтальность проверяют строительным уровнем.

Установка Лаг

Затем в пазы в панелях наносят пену и вставляют лаги, которые дополнительно фиксируются саморезами к панели. Пролет при безопорном монтаже не должен превышать 6 м.

Меры безопасности

Каждую панель с нижней стороны предварительно обрабатывают антисептиком и битумной гидроизолирующей массой. Соединение происходит по принципу «шип в паз», шипом выступает лага. В технологические пазы по торцам умещают обвязочные брусья, благодаря чему обеспечивается горизонтальная жесткость всей конструкции.

Установка стен

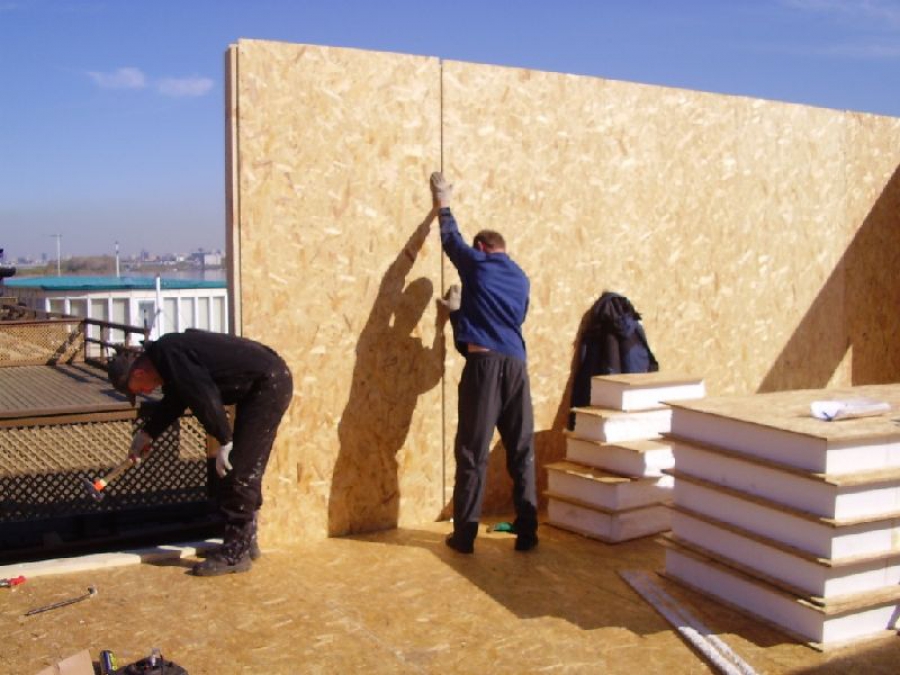

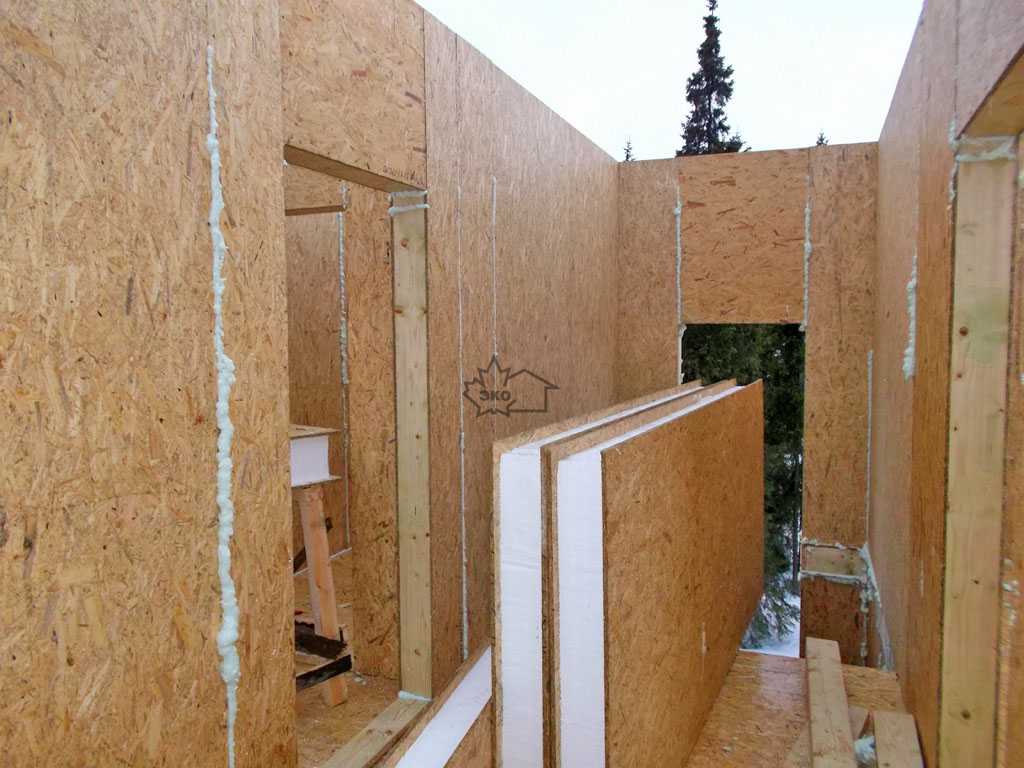

Далее, по технологии сборки дома из СИП-панелей, устанавливаются стены. Обвязочным контуром и основой для плит служит брус толщиной в 10 см, который крепится саморезами к полу. В просверленные в брусе и панелях отверстия вставляются анкера, которыми они надежно скрепляются с фундаментом. Все деревянные детали снова-таки обрабатываются противогрибковыми и гидроизолирующими веществами.

Основание для стен

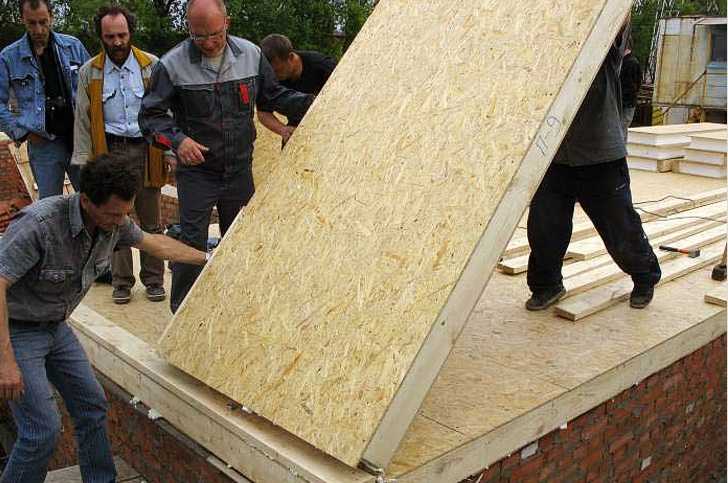

Первые стеновые панели монтируются на прямом угле дома. Устанавливаются первые 2, соединение между ними запенивается. Точная и прочная фиксация угловых панелей позволяет избежать проблем с подгонкой элементов стен, а также обеспечивает необходимую жесткость. Тут работают по тому же принципу, что и с полом, то есть «шип в паз». Для дополнительной прочности соседние панели скрепляют саморезами.

Как не нарушить стилистику?

Декоративные элементы стен, например эркер, формируют из разделенных плит. Собирают их по той же технологии. Верхние технические пазы, которые остаются открытыми после завершения работ, запенивают и обвязывают досками, по аналогии с нижней стороной, где стена стыкуется с полом.

Монтаж внутренних стен

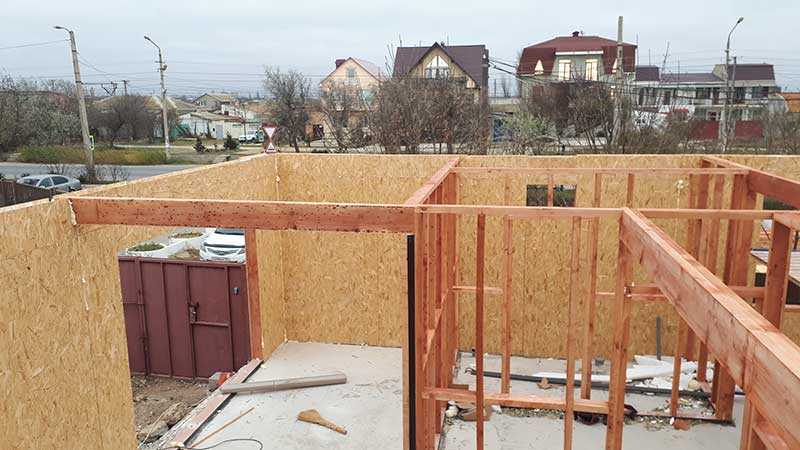

Во внутренней зоне дома для разделения площади на жилые участки устанавливаются межкомнатные перегородки. Толщина таких панелей меньше, чем внешних. Если в доме запланировано несколько этажей, то перекрытие готовится так же, как пол на первом.

Обустройство крыши

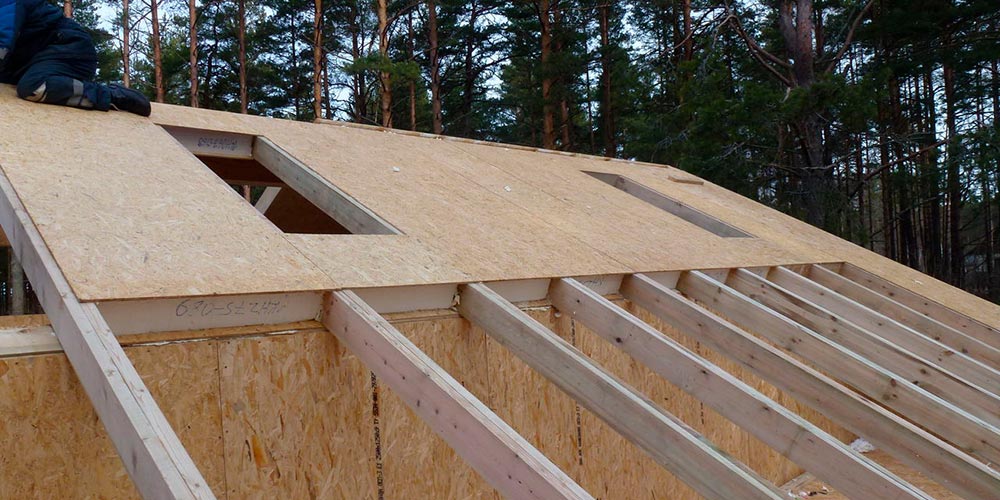

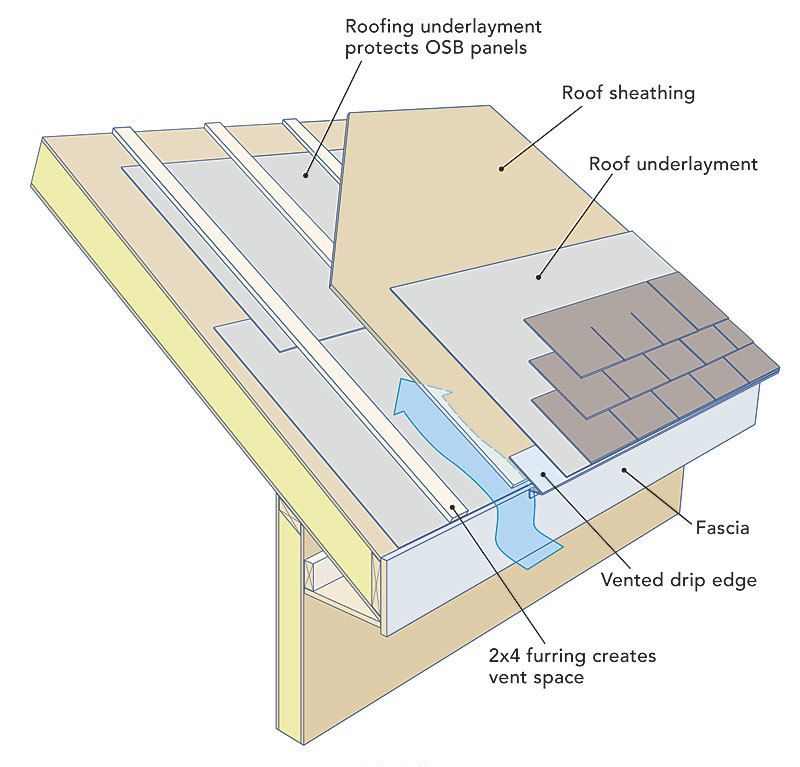

После того как «коробка» готова, приступают к возведению крыши. Технология сборки домов из СИП предусматривает использования стропил.  Крепости панелей вполне хватит, чтобы выдержать любые возможные нагрузки, например, толстый слой снега. Достаточно закрепить мауэрлат по периметру здания, который будет опорой для крыши. Сверху устанавливают коньковый брус, закрепляя его между фронтонами кровли из тех же панелей СИП.

Порядок установки крыши

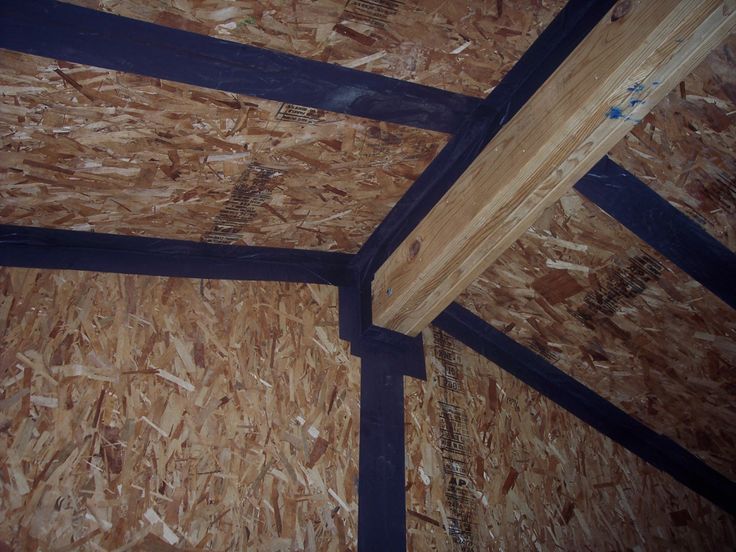

Снизу укладываемые листы опираются на мауэрлат, а сверху — на коньковую балку. Между собой соединяются стандартным методом, описанным выше. Такая крыша не нуждается в дополнительной пароизоляции или утеплении. Мансарды в домах из SIP-пластин всегда достаточно теплые. Ограничений по выбору кровельного материала никаких нет, можно использовать любую черепицу.

Завершающий этап строительства

На финальной стадии необходимо герметизировать конструкцию, чтобы предотвратить теплопотери. Все технологические пазы шириной больше 3 мм заполняют полиуретановым клеем.

Инструменты для сборки

Основные инструменты для сборки дома из СИП-панелей это: дрель, молоток, строительный уровень, шуруповерт, а также лестница. Расходуются при сборке саморезы, гвозди, монтажная пена и герметик.

Как ускорить сборку?

Учитывая, что все стройматериалы поставляются в готовом к использованию виде, строительство занимает совсем немного времени. Однако если у вас попросту нет этого свободного времени, всегда можно обратиться к профессионалам, которые за небольшую сумму сделают всю работу за вас.

Дальнейшие работы по сборке

Контакт плит с водой недопустим, поэтому стены в ванной, кухне и туалете необходимо обязательно облицевать керамикой. Перед этим нужно обработать поверхность гидроотталкивающим раствором и зашпатлевать. Полы зачастую заливают цементно-бетонной стяжкой или сооружают наливной пол. Применение плитки так же возможно.

Прокладка труб

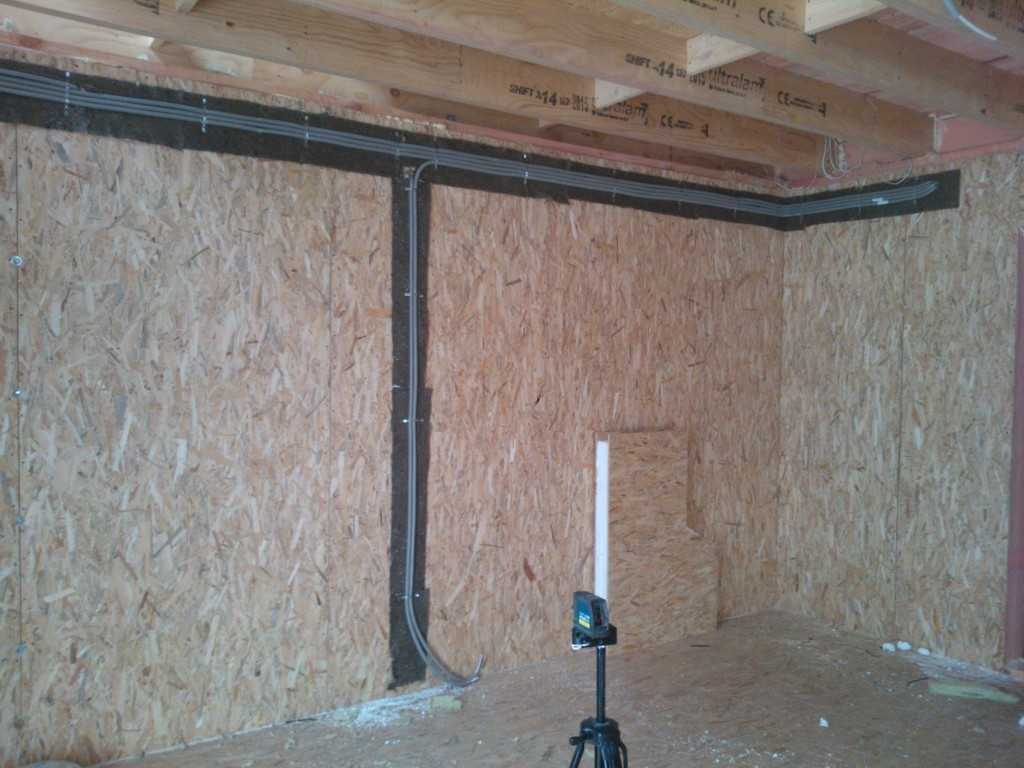

Инженерные коммуникации в основном обустраивают, когда уже готов каркас. Отверстия для труб могут быть предусмотрены в фундаменте, это не противоречит инструкции по сборке СИП дома. Популярным решением является внешние коммуникации, которые скрывают за фальш-стеной, под навесным потолком и полом или в коробы из ОСБ. При таком устройстве можно легко получить доступ к необходимой коммуникации при ремонте или замене, разрушать стены не придется. Нельзя забывать про восприимчивость к влаге, все контактные поверхности следует обработать антисептиком и гидроизоляционным составом.

Монтаж домов из SIP панелей технологии СИП (ЭКОПАН)

Процесс сборки дома из SIP-панелей довольно чистый. Минимум вреда ландшафту и экологии. Практически все отходы утилизируются на месте. Стоящие рядом деревья можно сохранить, поскольку они не создают никаких помех сборке канадского дома. Строить по канадской технологии можно в любое время года.

При сборке домов, необходимо соблюдать технологию (ЭКОПАН) монтажа домов из многослойных строительных панелей ЭКОПАН (SIP). Монтаж домокомплекта необходимо осуществлять в соответствии и на основании КД – конструкторской документации, разработанной для каждого домокомплекта индивидуально. Со стороны сборка домов из панелей SIP (ЭКОПАН) может показаться простой и не требующей специальной подготовки монтажников, на самом деле это не так. От обученности монтажников зависят: качество, точность и сроки сборки теплого контура дома из панелей ЭКОПАН (SIP).

Пример монтажа дома из многослойных панелей ЭКОПАН.

Монтаж конструкций начинают с разметки на фундаменте линии обвязочного контура, затем по шаблону сверлят в фундаменте отверстия, в которые устанавливают анкерные болты, центруют их по линии обвязочного контура и закрепляют путём цементирования. Между анкерными болтами прокладывают ленточный эластичный изоляционный элемент (рубероид), на который укладывают брусья длиной 6000мм, шириной 100мм, и толщиной 50мм, в которых предварительно с помощью шаблона сверлят отверстия для прохождения анкерных болтов. Брусья крепят к фундаменту и выравнивают горизонтально по уровню путём затяжки гаек анкерных болтов. После крепления каждого бруса разрезают ленточный эластичный элемент так, чтобы плоскость каждого разреза совпадала с торцом закреплённого бруса. В качестве стеновых панелей используют многослойные панели ЭКОПАН шириной 1250мм, высотой 2800мм, и толщиной 174-224мм,(в зависимости от климатической зоны). Пазы в торцах панелей в виде П-образных углублений — 50мм, ограниченных внутренними стенками облицовочного материала, формируют путём склеивания плит из пористого материала с облицовочными плитами (OSB, Гринборд), размеры сторон которых различаются на величину глубины пазов. Стеновые панели устанавливают, так чтобы нижний паз панели надевался на брус обвязочного контура. Стыки панелей с брусьями и между собой герметезируют монтажной пеной. Соединения панелей с брусьями закрепляют саморезами. Панели между собой скрепляют верхним обвязочным брусом, который устанавливают горизонтально по уровню, стыки герметизируют монтажной пеной и крепят панели к верхним брусьям саморезами. Затем монтируют следующий этаж. Аналогично монтируют пол, перекрытия (межэтажное), крышу строительной конструкции в соответствии с проектом.

Использование технологии ЭКОПАН обеспечивает уникальное качество и надёжность конструкции, расширяет возможности панельного домостроения и темпы возведения строительных панельных конструкций.

При монтаже конструкций из SIP (ЭКОПАН) панелей мы используем саморезы SPAX (Германия):

D 8, 10, 12 мм., L от 220 до 360 мм., и оцинкованные саморезы по дереву.

Свойства:

– Значительно уменьшенный крутящий момент ввинчивания и уменьшенный эффект расслоения

– Более легкое и быстрое завинчивание

– Не требуется предварительного сверления

– Приложение силы T-STAR плюс T40

– Тарельчатая головка имеет большое значений для силы протягивания головки

4CUT-Остриё:
Без предварительного сверления. Эффективно уменьшает процесс расслоения. Четырёхгранник разделяет волокна.

Оптимальный волновой профиль:
Вплоть до острия. Быстрое и надёжное завинчивание.


T-STAR плюс:
Чистая посадка бит-ключа и лучшее введение например при обработке над головой.

Мульти-головка:
Четкое утопление в потай. Фрезерует в дереве и тормозит на металле.

Пена монтажная

Макрофлекс 65 — профессиональная полиуретановая пена с увеличенным выходом. Makroflex 65 PRO предоставляет собой готовую к применению, однокомпонентную профессиональную полиуретановую монтажную пену, которая затвердевает под воздействием влажности воздуха. Проста в применении. Баллон оснащен специальным вентилем для использования с пистолетом-аппликатором.

Характеристики

Макрофлекс обладает превосходной адгезией к большинству строительных материалов, имеет хорошие тепло- и звукоизоляционные свойства. Влагоустойчивая, очень хорошая заполняющая способность. Возможность точной дозировки обеспечивает экономичное использование, не разрушается с течением времени

Особенности монтажа конструкций по технологии СИП (ЭКОПАН).

Ознакомиться подробней

Применение шпонок при соединении СИП панелей, их назначение.

Данная информация направлена на разъяснение людям желающим построить себе дом из СИП панелей, и при этом не разочаровались в этом.

Для чего применяется шпоночное соединение СИП панелей и его назначение?

Так вот, несущими элементами, которые подвергаются расчетам при проектировании конструкций домов, зданий и сооружений по каркасной, каркасно-панельной (СИП), щитовой и т.д, является каркас дома. То есть, брус, доска, лаги, балки которые в нашем случае находятся внутри панелей. Только от сечения бруса, доски, балок зависит жесткость и прочность конструкций, а панели СИП являются теплоизоляционным ограждающим материалом, или попросту-утеплителем. Все мы знаем, что СИП панель даже без обрусовки может выдерживать определенную вертикальную и горизонтальную нагрузку, но того, что мы это знаем, не достаточно. Подтверждений в СНИП и др. нормативно-технических документах этого нет. Или же есть, но данные испытания проводятся энтузиастами и т.д. на любительском уровне-поставить машину на сип панель, давить на неё при помощи пресса и т.д. Поэтому рассчитывается только несущий каркас, которым является соединительный брус, в стеновых панелях-148х74 мм., в панелях перекрытия 198х74 мм., при шаге обрусовки – лаг 620 мм.

Вид соединений панелей СИП при помощи шпонок и др.,целесообразен тогда, когда СИП панели крепяться на готовый каркас дома или балки-лаги крыши и т.д. То есть, если каркас например крыши, выполнен в виде последовательно установленных ферм, а панели СИП закреплены на страпилах. Также, если каркас выполнен ввиде торцевых стропильных ферм, соединенных коньковым прогоном или продольными балками, на которые и крепятся СИП панели.

Это все приведено в ПАТЕНТЕ 63827 НА ПОЛЕЗНУЮ МОДЕЛЬ “СТРОИТЕЛЬНАЯ КОНСТРУКЦИЯ ИЗ МНОГОСЛОЙНЫХ ПАНЕЛЕЙ СИП”.

Тоже самое происходит и с монтажем стеновых панелей, сначало панели СИП соединяются между собой шпонками, а затем такая конструкция крепиться снаружи на силовой несущий каркас дома.

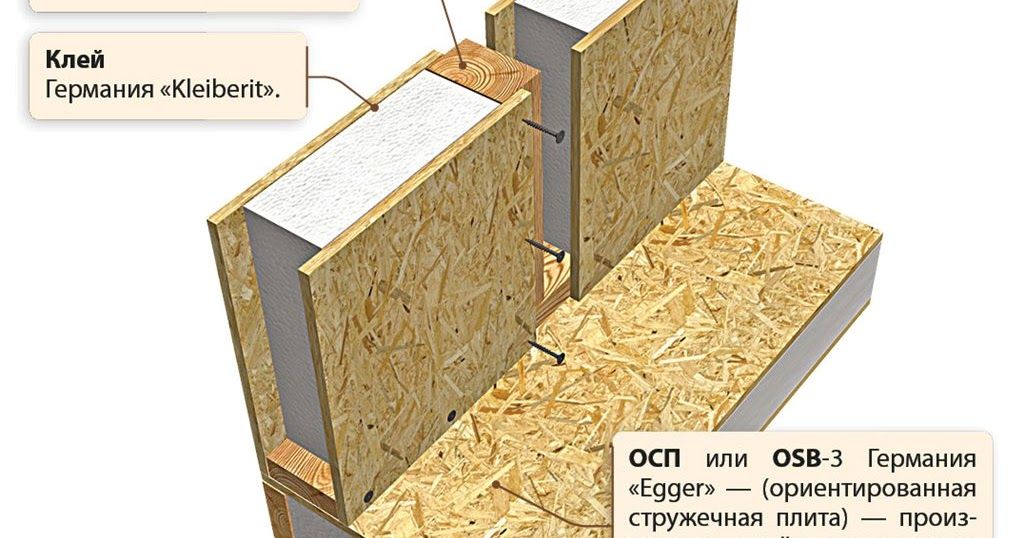

Соединение панелей при помощи соединительного несущего бруса

Соединение шпонками

Смета на монтаж сип панелей

Главная » Разное » Смета на монтаж сип панелей

сколько стоят услуги в прайс-листах на Profi.ru

17 апреля 2019, Клин

Дом., Размеры – 6*7., Количество этажей – 2., Уточнить про фундаментные работы., Монтаж систем водоснабжения, монтаж канализации, электромонтажные работы, установка дверей, установка окон, утепление., Проконсультировать по материалам и договориться, кто приобретает.

Отзыв 5+

На самом деле большая проблема найти действительно хороших строителей, поэтому рад что удалось познакомиться с Костей и Димой. Построили каркасный дом, все чётко и гладко, все пожелания учтены, качество работ на 5+. По договорённостям также ни каких проблем: сказал – сделал. Помогли закупить …далее

стройматериалы – отбирали как себе. На людей можно положиться – нет необходимости каждый день ездить и проверять работы. Могу рекомендовать на 100‰!

— Игорь

11 сентября 2016, Домодедово

Строительство и отделка каркасного дома , Домодедово

Отзыв 5

Мастер организовал строительство каркасного дома с нулевого цикла. Все готово, результат отличный! Александр – настоящий профессионал, все организовал и контролировал на высшем уровне. В общении без проблем, всегда пунктуален, приезжал и звонил, как договаривались. Мне очень все понравилось. Мастера рекомендую!

— Алексей

1 февраля 2020, Раменское

Есть заготовка фундамента., Материал – Каркас., Свайный фундамент., Проект есть., Строительные материалы в наличии у клиента., Здравствуйте Уважаемые коллеги, занимаемся строительством и реконструкцией каркасных, брусовых домов, террасы, бани, навесы, отопление, водоснабжение, отделка, плитка, фасадные работы. На долгосрочное сотрудничество требуется бригада адекватных ребят 4-7 человек, возможно чтоб в бригаде были 1-2 мастера, универсалы в нескольких направлениях приветствуются. Работы в прошлом году было очень много, просто не успевали брать заказы, приходилось отказываться. Если есть желание работать и зарабатывать, чего не знаете обучу. На объектах не пьем, за собой убираем, работы делаем как себе, работаем с профессиональным инструментом, все есть в наличии. Работа сдельная, при желании могу оформить, у меня ИП, работаю с 2006 года, есть планы по расширению, проживание на объекте. Граждане РФ, Белорусии, Узбекистана(можно вахтой), если сработаемся, кому надо при официальном оформлении поможем с РВП,ВНЖ. Большая просьба звездных работников не беспокоить.., Работаем в сезон по всей Московской области (Можайский район, Наро- Фоминский район, Одинцовский район, Ступинский район, Чеховский район, Подольский район, Домодедовский район, Раменский район, Люберецкий район, Ногинский район, Калужская область (граница с Московской), Заокский район, Владимирская область (граница с Московской)

Отзыв 5

Здравствуйте познакомился с Азизом, пообщались довольно контактный и улыбчивый. Азиз дал мне 2х человек, для начала, так как я для себя набираю новую бригаду. Ребята хорошие, исполнительные, многое не знают но рукастые, мне нужны были не мастера а парни с руками которые хотят овладеть професией …далее

плотника. В составе бригады был мой бригадир Дмитрий. С поставленой задачей справились. Многое для ребят новое, манера работы, профисиональный инструмент, фото отчеты и дисциплина. Бригада справилась на 5, Азиз всегда на связи, готов помочь во всем, при необходимости, довольно открытый человек. Заключил новый договор на строительство каркасного дома под ключ, буду строить и обучать озам нашей работы. Как говорится начало положено думаю у нас все получится)))

— Ровшан

profi.ru

Прайс-лист СИП панели


Размеры панелей СИП (SIP) Дилерская цена Оптовая цена (от 100 шт) Оптовая цена (от 50 до 100 шт.)
руб за 1 шт. руб за 1 шт. руб за 1 шт.
СИП 2500х1250х120 2904 3043 3181
СИП 2800х1250х120 3185 3336 3488
СИП 2500х1250х170 3390 3552 3713
СИП 2800х1250х170 3698 3874 4050
СИП 2500х1250х220 3877 4061 4246
СИП 2800х1250х220 4211 4412 4613

Примечание:

Цены указаны в рублях с учётом НДС 18%

OSB-3 – «ДОК Калевала» (толщина 12 мм), клей – «МАКРОМЕР», ПСБ-С-25 – «МИКРОТЕСТ»

Построенные дома и здания!

показать все объекты

Подбор объекта по параметрам

тип использования: —–Частнику Дом для проживания Дачный дом Гостевой дом-баня Баня Гараж СарайБизнесу Магазин Гостиница Гостиничный домик Административное здание Ангары и склады Бытовка Пост охраныСельское хозяйство Коровник Курятник Будки для собакОбщая площадь в кв. м —– до 100100-200200-300300-400400-500500-600более 600Стоимость постройки —–до 1 000 0001 000 000 – 1 200 0001 200 000 – 1 500 0001 500 000 – 2 000 0002 000 000 – 2 500 0002 500 000 – 3 000 0003 000 000 – 4 000 000более 4 000 000Подобрать сбросить все

Последнии публикации

Видео о производстве и преимуществах SIP

Внимание!
Данный сайт и указанные на нем цены носят исключительно информационный характер и не являются публичной офертой.
Полная стоимость строительных услуг и товаров производства «Экопан-Контур» может отличаться от указанных на сайте.
Стоимость каждого проекта рассчитывается индивидуально исходя стоимости материалов и услуг на текущую дату.
Узнайте актуальную информацию о ценах и комплектации товаров по телефонам или в офисе Компании «Экопан-Контур».

www.ecopan-kontur.ru

Анализ сметы дома из СИП-панелей

Казалось бы, строительство начинается с возведения фундамента или хотя бы с расчистки участка, но на самом деле первый шаг к возведению загородного коттеджа делается через порог кабинета. Именно в нем разрабатывается проект, расположение инженерных коммуникаций и проводится расчет сметы СИП-дома. Возможна ситуация, когда от этого шага до непосредственно начала стройки может пройти длительное время. Одним проектом дома можно заниматься месяцами, для того чтобы сделать его идеальным и подходящим для всех членов вашей семьи.


Что это такое

Смета на строительство дома – это документ, в котором перечислена вся информация о стоимости и количестве материалов, а также о составе работ, необходимых для возведения загородного коттеджа. Часто в нее включается и информация о дополнительных расходах.

Разработка проекта не зря ведется длительное время, ведь именно из него берется все необходимое для составления сметы. Поэтому он должен быть максимально качественно проработан. В идеальном проекте должна содержаться информация о количестве и размере панелей, пиломатериалов, а также и о производителях, марках и прочем.

Смета позволяет получить общее представление о стоимости всех работ в целом, но и о каждом этапе в частности. А также, конечно, же это один из хороших способов определения компетентности строительной компании.

Анализ сметы

Анализ сметы СИП-дома под ключ зачастую может выявить крайне интересные вещи. К примеру, у компании, которая планирует бюджет на большую сумму, чем у конкурентов, может в итоге оказаться более выгодным вариантом. В первую очередь – это связано, конечно, с тем, что недобросовестные строители просто не все включают в план, что приводит к более низкой конечной цене. Для того чтобы не оказаться в подобной ситуации стоит обратить внимание на такие моменты, как:

  • материалы и их количество;
  • виды и объем работ;
  • условия, при которых будут проводиться работы;
  • поэтапная технология строительства;
  • цена материалов и работ;
  • дополнительные расходы: транспортные, накладные, прочие.

Главное, смета должна полностью соответствовать проекту дома, который планируется возводиться на вашем участке. А также из всего разнообразия материалов выбирать качественные, а не только дорогие. Например, в СПб цены на СИП-панели сильно различаются у разных производителей, но при этом, как и везде, самые дорогие могут оказаться и самыми некачественными.


На что стоит обратить внимание

Для того чтобы избежать лишних трат и сразу, на этапе составления сметы на СИП-дом, понять, что с компанией вам не по пути нужно понимать, на что именно нужно смотреть в планировании бюджета на строительство.

Не все материалы или работы включены в смету

В силу этой причины общая сумма сметы выходит в несколько раз меньше, но это не исключает дополнительных расходов. То есть в итоге конечная стоимость может выйти в разы выше, чем планировалось и если денег впритык, то вы можете остаться с недостроенным домом.

Неразделена стоимость работ и материалов

Это – самый неприятный вариант сметы, потому что самый подозрительный. По итогу подрядчик может сказать, что стоимость материалов, например, увеличилась или они неправильно предположили количество работ, и соответственно конечная сумма к оплате будет расти прямо пропорционально жадности строителей.

Указана только общая стоимость

В этом случае есть огромная вероятность, что количество или размеры материалов были посчитаны неверно или не в тех единицах измерения, что также ведет и к увеличению итоговой стоимости, и к проблемам в процессе возведения дома.

Некоторые работы и материалы продублированы

Та смета на строительство дома СИП-дома, в которой одни и те же пиломатериалы повторяются из пункта в пункт или сначала указывается крупный вид работы, а потом он же расписывается на мелкие подвиды, не может вызывать доверия. С таким подрядчиком стоит распрощаться, развернуться и уйти искать приличных людей, не обманывающих своих клиентов.

Включены работы, которые не выполняются подрядчиком

Включение в смету работ, которые не будут выполнены строительной компанией, которая планировала бюджет, это моветон. Например, в случае если материалы покупаются и привозятся на площадку заказчиком, то включение этой работы в итоговую стоимость – путь, который в итоге приведет к потере клиента.

Как происходит расчет сметы на строительство частного дома

Всего есть три способа составления сметы на строительство:

  1. трудозатратный,
  2. укрепненный,
  3. развернутый.

Каждый из них имеет свои отличительные черты и требуется при определенных условиях. К примеру, трудозатратный применяется при хозяйственных способах ведения работы, а точнее, при небольших объемах строительства. В этом случае бригадир монтажной бригады просто рассчитывает зарплату рабочих исходя из фиксированной стоимости за один квадратный метр. В целом нельзя назвать такой подход неправильным, но стоит понимать, что конечная цена будет в 2–3 раза выше, за счет транспортных расходов и стоимости материалов.

Укрепненная смета включает в себя все виды работ, этапы строительства и позволяет прикинуть во сколько выльется эта эпопея. Стоит помнить, что подобный расчет бюджета примерный и округлен в большую сторону.

Развернутая смета – это полноценный комплект документов, который подробно описывает все этапы стройки, количество и стоимость материалов и прочее. Базируется данный план бюджета на нормативной базе подрядчика, технологических картах и максимально приближена к реальным затратам клиента на строительство дома.

Как проверить правильность сметы на дом из СИП-панелей

Для того чтобы понять, что смета стоимости СИП-дома составлена правильно и не содержит в себе неточностей, не стоит полагаться только на слова подрядчика. Откровенные ошибки может разглядеть и человек, далекий от отрасли. Но если вы сильно сомневаетесь в качестве составленного плана бюджета, то всегда можно обратиться в специализированные агентства, в который за вас проверят грамотность составленной сметы.

Для чего может потребоваться смета на строительство

В первую очередь, конечно, она необходима для того, чтобы правильно распределить средства, выделенные на строительство, и для грамотного планирования трат на материалы и работы. Во вторую – смета необходима для получения кредита на строительство частного дома. Без спланированного бюджета ни один банк не заключит договор и не выдаст деньги.

citysip.ru

профессиональные услуги по составлению сметы на постройку дома из сэндвич-панелей

Строительство частного дома – это сложный процесс, связанный с рядом очень важных процедур, которые должны быть выполнены до того, как начнутся основные строительные работы. Одним из первых шагов постройки дома из СИП-панелей является расчет сметы на строительство дома.

Как составить смету на строительство дома из СИП-панелей?

Дома из СИП-панелей требуют тщательного подбора материала, соответственно требуется так составить строительную смету, чтобы она соответствовала всем необходимым требованиям и отражала каждый шаг строительства дома. Сметная документация составляется в несколько этапов:

  • Необходимо определить, какие материалы нужны для строительства частного дома (сэндвич панели – высококачественный материал, используемый для постройки домов), а также определить необходимое количество материалов
  • Также во время составления сметы необходимо учитывать то, что материалов может не хватить и возможно потребуется заказать недостающее количество
  •  После того как было указано конкретное количество материала необходимо найти организацию, готовую предоставить SIP панели и другие материалы для строительства дома по приемлемой цене
  • Далее в строительную смету включается стоимость работ строительной организации по постройке дома из СИП панелей
  • После вычисляется конечная стоимость всех работ, в том числе и за подсчет сметы

Затем дом из СИП панелей строится и сдается под ключ. Однако прежде необходимо составить расчетную документацию с помощью организаций, предоставляющих услуги по составлению сметы.

Как подобрать организацию, которая составляет сметы?

Расчет сметы на постройку дома из сэндвич панелей требует серьезного подхода, иначе строительство дома может пойти неправильно. Требуется рассчитать количество необходимого материала и подсчитать конечную стоимость строительства. Профессиональные компании, предоставляющие услуги по расчету сметы строительства домов из СИП панелей, действуют следующим образом:

  • Сотрудники компании подсчитывают, опираясь на расценки материалов, полную стоимость всех задействованных в строительстве материалов
  • Затем в смету включается цена на услуги строителей
  • В конце рассчитывается конечная стоимость всего строительства дома из СИП панелей

Таким образом, происходит верное составление сметы. Чем большее в ней описано количество материалов и услуг, необходимых для строительства дома, тем точнее она будет и тем надежнее будет построить дом.

Заказать оформление сметной документации на строительство дома из СИП-панелей можно с помощью сервиса YouDo. На сайте зарегистрированы многие исполнители, предоставляющие услуги по оформлению сметы дома из СИП-панелей, которая необходима перед началом строительства.

remont.youdo.com


Смотрите также

  • Уложиться в смету
  • Смета на медицинские газы
  • Смета управленческих расходов
  • Изготовление щитов опалубки расценка в смете
  • Смета детский сад выпускной
  • Как оспорить смету
  • Как в экселе сделать смету
  • Что такое смета бюджетная
  • Ремонт и содержание дорог в смете
  • Что такое нормативная трудоемкость в смете
  • Оплата коммунальных платежей в смете

Вопрос-ответ Стандарты СИП конструкции компания SIPwall (ЭКОПАН).

    Стандарт конструкции дома по технологии “SIPwall” (Sip)

    Существующие нарушения, технологии имеющие место при строительстве домов, по Sip технологии

    Последствия нарушения технологии

    Межэтажные перекрытия (отметка +0. 000) и (отметка +2.800)

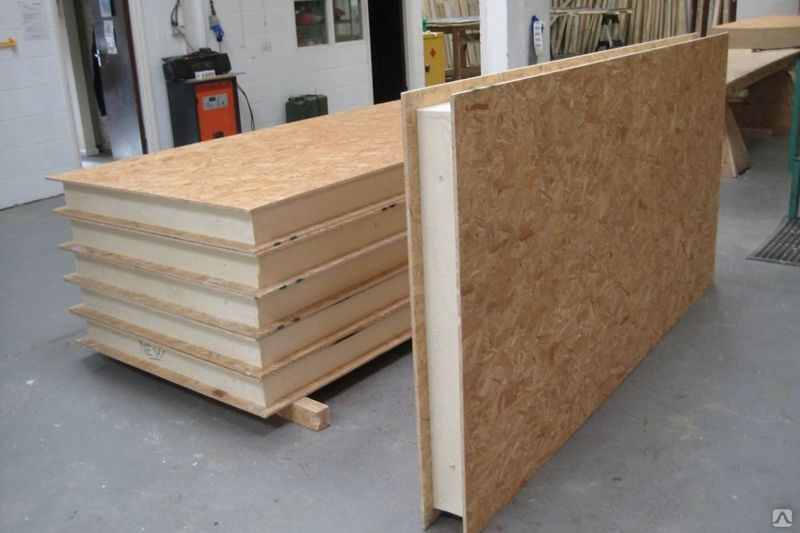

    Усиленные Sip – Панели толщиной 224 мм.
    (ОСБ3 – 12 мм, Пенополистирол – 200 мм, ОСБ3 – 12 мм)
    (шаг закладного бруса 200х100 – 625 мм)

    Допускается установка Sip – панелей толщиной 174 мм.
    (ОСБ3 – 12 мм, Пенополистирол – 150 мм, ОСБ3 – 12 мм)
    (шаг закладного бруса 147х74 – 625 мм). При пролете не более 3 м.

    Балочное перекрытие.

    Монтаж не усиленных панелей с шагом закладного бруса 1250 мм.

    Монтаж панелей с использованием ОСБ3 менее 12 мм

    Использование панелей перекрытия толщиной менее 174 мм

    Провисание потолка по центру панелей при его эксплуатации.

    Снижение жесткости перекрытий, что может привести к разрушению конструкции при их эксплуатации

    Снижение допустимой нагрузки на 1 м2

    Наружные стены

    Для конструкции стен ДОМА используются Sip- панели толщиной 174 мм .
    (ОСБ3 – 12 мм, Пенополистирол – 150 мм, ОСБ3 – 12 мм)

    Для конструкции стен ДАЧИ используются Sip- панели толщиной 124 мм .
    (ОСБ3 – 12 мм, Пенополистирол – 100 мм, ОСБ3 – 12 мм)

    В качества закладного бруса – клееный брус сечением не менее 74х147 мм.

    Стандартная высота потолков 2,8 м и 2,5 м.

    Монтаж панелей с использованием ОСБ3 менее 12 мм

    В качестве закладного бруса использование досок сечением менее 74х150 мм

    Снижение жесткости стен, что может привести к разрушению конструкции при их эксплуатации

    Снижение допустимой нагрузки на 1 м2

    Кровля

    Усиленные Sip – Панели толщиной 224 мм.
    (ОСБ3 – 12 мм, Пенополистирол – 200 мм, ОСБ3 – 12 мм)
    (шаг закладного бруса 200х100 – 625 мм)

    Допускается установка Sip – панелей толщиной 174 мм.
    (ОСБ3 – 12 мм, Пенополистирол – 150 мм, ОСБ3 – 12 мм)
    (шаг закладного бруса 147х74 – 625 мм).
    При пролете не более 3 м.

    Холодная стропильная система

    Монтаж не усиленных панелей с шагом закладного бруса 1250 мм.

    Монтаж панелей с использованием ОСБ3 менее 12 мм

    Использование панелей перекрытия толщиной менее 174 мм

    Провисание потолка по центру панелей при его эксплуатации.

    Снижение жесткости перекрытий, что может привести к разрушению конструкции при их эксплуатации

    Снижение допустимой нагрузки на 1 м2

    Требования к материалу

    Применение ОСБ-3 – Европейских, Российских производителей для наружных Sip- панелей

    Применение ОСБ-3 – Канада для наружных Sip- панелей

    Более низкие показатели по влагопоглащению.

    Применение пенополистирола марки ППС-14

    Применение пенополистирола марки ППС-13, ППС-12

    Снижение несущей способности Sip – панелей.

    Применение сухого и строганного пиломатериала обработанного огнебиозащитным составом

    Применение не строганного и сырого или «вяленого» пиломатериала

    Образование грибка,
    Нарушение конструкции стен и перекрытий

    Применение специальных саморезов Spax для обеспечения необходимой жесткости конструкции

    Применение гвоздей или глухарей (винтовые саморезы)

    Снижение жесткости конструкции, что может привести к деформации и разрушению дома.


    Этапы строительства дома из СИП-панелей

    Монтаж фундамента

    Правильный выбор фундамента – это залог успешного строительства и надёжная основа Вашего будущего дома.

    Чтобы определиться с типом фундамента для дома из СИП-панелей, нужно учесть рельеф и грунт участка, уровень грунтовых вод.

    Дом из СИП-панелей не возлагает много требований к фундаменту. Конструкции СИП-панелей могут выдерживать его движения, потому что они легкие и прочные.

    Выбор можно остановить на одном из двух типов фундаментов:

    – столбчатый фундамент. Простой в изготовлении и имеет невысокую стоимость. Будет отличной основой для дома из СИП-панелей.

    – фундамент на винтовых сваях. Монтаж производится при любой температуре воздуха, в любой сезон. Продолжительность монтажа всего 1-2 дня. Такой фундамент не требует сложных земельных работ, гидроизоляции. По цене уступает фундаменту на основе бетона.

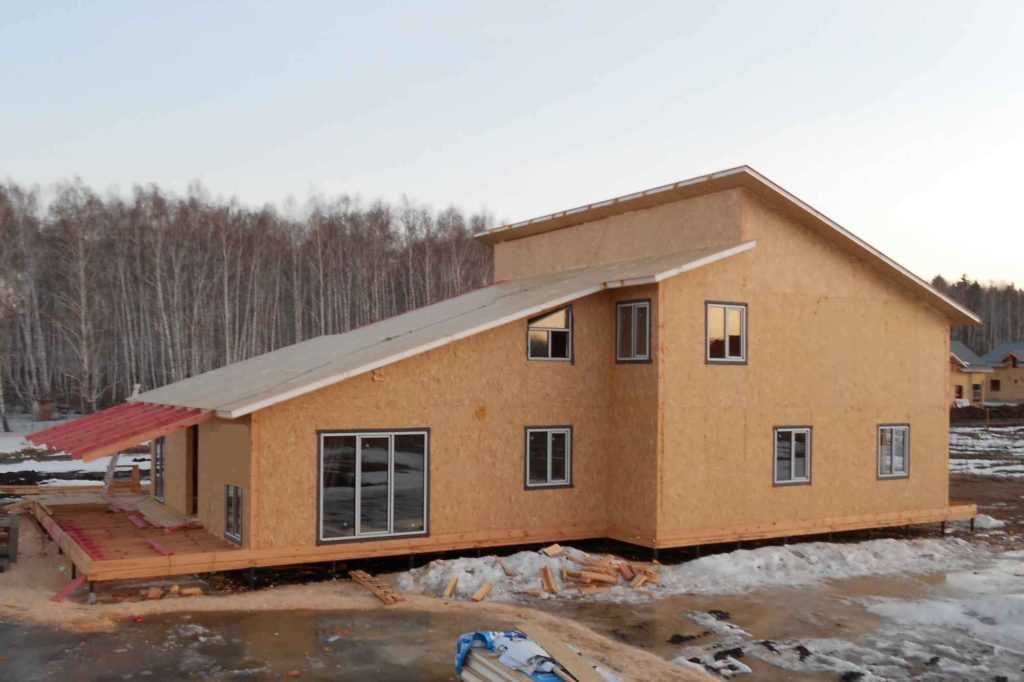

     Монтаж дома из СИП-панелей

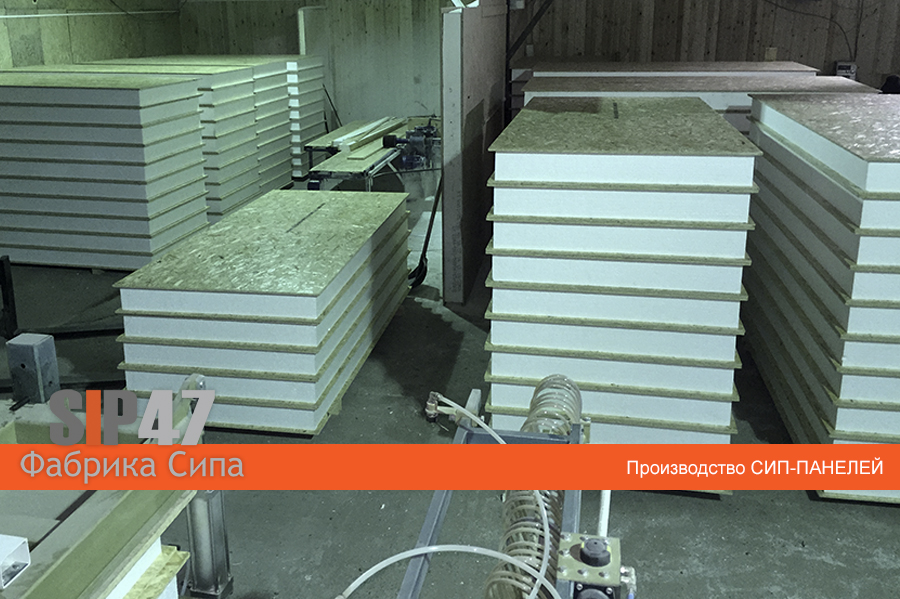

    Одновременно с возведением фундамента мы изготавливаем домокомплект.

    Возводя канадский дом,  брус, обработанный антисептическим раствором, крепится к готовому фундаменту при помощи анкерных болтов. Это обвязочный периметр для этапа сборки панелей. По фундаменту крепятся СИП-панели перекрытия, образуя прочный каркас.

    Для соединения СИП-панелей используется строганные закладные доски толщиной 40мм. Для этого в СИП-панелях, на стадии изготовления, по периметру извлекается полистирол глубиной 40мм. Элементы каркаса и СИП-панелей дополнительно соединяются при помощи монтажной пены и саморезов. На 10  метров шва между панелями расходуется примерно 1 баллон монтажной пены.

    В холодные периоды на внутренней поверхности откоса или монтажного шва может образовываться конденсат. Происходит теплопотеря. Для улучшения гидроизоляции плит перекрытия, низ плиты обрабатывается битумной мастикой. Выполняются продухи подпола. Эти меры необходимы, чтобы избежать возникновения «мостиков холода».

     Особенности сборки различных панелей

    • Монтаж стеновых СИП-панелей начинают с угла сборного дома. Первая стеновая СИП-панель выставляется  по уровню с максимально допустимым отклонением не более 1-1,5 миллиметра.
    • Вторую угловую СИП-панель, торец которой закрыт доской или OSB, соединяют под прямым углом с первой СИП-панелью при помощи шурупов-саморезов. Стык панелей обрабатывается монтажной пеной.
    • Для сборки угловых панелей необходимо участие не более двух монтажников.
    • Стеновые панели с оконными и дверными проёмами монтируются и крепятся к обвязочному брусу и между собой так же, как и сплошные стеновые панели.
    Внутренние перегородки в доме могут быть выполнены из СИП-панелей толщиной 120 миллиметров или деревянными каркасными конструкциями с заполнением пустот звукоизолирующим материалом.

    Правильность монтажа по вертикали проверяется мерительным уровнем.
    Плиты перекрытия укладываются на обвязанные доской 40мм стеновые панели первого этажа и крепятся к нему шурупами-саморезами. После этого по сторонам, на которые будут опираться стропильные конструкции, крепится брус (мауэрлат). Если же кровля мансардного типа, то на плиты перекрытия монтируются панели стен высотой 1,25 м и на них опираются панели кровли.

    Стены второго этажа опираются на панели перекрытия первого этажа и монтируются аналогично.

     Монтаж кровли

    Из СИП-панелей также выполняется поверхность кровли для обустройства помещения чердака под мансарду. Производится корректировка каркаса крыши по расчетным нагрузкам. Далее на поверхность плит OSB укладывается гидроизоляция.

    Для укладки кровли чаще всего используют мягкую черепицу и металлочерепицу.

     Монтаж инженерных систем

    По окончании монтажа коробки при строительстве канадских домов из СИП-панелей, прокладываются водопроводные коммуникации и канализация, электропроводка.

    Но не запрещено это делать и на более раннем этапе строительства.

    Преимущество прокладки коммуникаций в доме из СИП-панелей состоит в том, что все коммуникации являются внешними и легкодоступными. В случае необходимости они могут быть скрыты за «фальшстеной» из гипсокартона или магнелита, над подвесным потолком. При высоте стен 2 м 80 см это допустимо.

    Самый удобный вариант – устройство коробов из OSB. Они скрывают коммуникации и позволяют, в случае необходимости, производить их ремонт без «глобальных последствий».

    В одноэтажном доме водопровод и канализация могут быть выполнены под полом.

    Обязательно производится обработка деревянных поверхностей, соприкасающихся с водопроводными и канализационными трубами антисептическими и водоотталкивающими пропитками.

    Прежде чем приступить к прокладке коммуникаций и заливке стяжки, в санузлах выполняется гидроизоляция. В раствор стяжки добавляется состав, не пропускающий влагу.

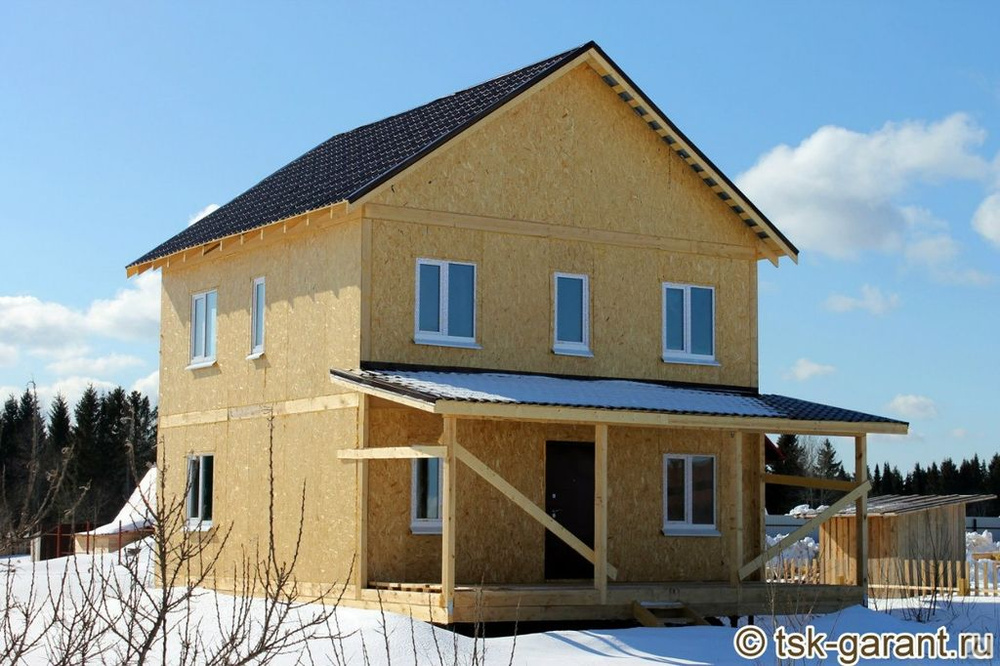

     Завершение монтажа дома, отделка

    Установка окон и дверей, и прочие дальнейшие этапы работ выполняются одновременно с монтажом СИП-панелей, которые не дают осадки.

    Для наружной отделки можно использовать сайдинг, декоративный облицовочный камень, декоративную штукатурку, облицовку кирпичом, блок-хаус, навесные фасадные системы различных видов и типов и прочие материалы по желанию. Также их можно комбинировать между собой.

    Внутреннюю отделку стен после возведения СИП-панелей рекомендуется зашить гипсокартонными либо гипсоволокнистыми листами без направляющих профилей.

    Если необходимо скрыть инженерные сети и коммуникации, то смонтировать гипсокартонные фальшстены с использованием профилей.

    Далее использовать любой вариант внутренней отделки.

    Поверхность плит OSB, используемых в качестве конструкционного элемента, напоминает пробковое покрытие и имеет цвет естественного дерева. Фактура плит окрашивается любыми красками и покрывается лаком по дереву, благодаря чему любима многими дизайнерами. Также на нее можно клеить обои, кафель, декоративную плитку.

    Плиты OSB могут быть использованы и для других интерьерных решений. Например, в ванной и туалетных комнатах. Они устойчивы к деформации, хорошо поглощают звук, обладают высокой теплоизоляцией. Плиты режутся и сверлятся обычными инструментами, при этом их структура дает возможность прочно удерживать гвозди и шурупы даже на самой кромке. Это позволяет использовать их для производства дверей и мебели.

    Отделка цоколя дома завершает фасадные работы.  Благодаря несущим свойствам СИП-панелей, выдерживающим большой вес, используются любые материалы – декоративная плитка, мозаика и другие.

    В самом конце на окна устанавливаются отливы и монтируется водосточная система.



    Планируете строительство собственного дома? Свяжитесь с нашим специалистом по строительству для уточнения всех деталей по телефону 8-903-999-4179 или отправьте заявку на расчет стоимости, и мы обязательно вам ответим!

    Руководство по установке — Porter Sips

    • •  Прием SIP-пакетов
    • •  Сохранение SIP
    • • Рекомендуемый список инструментов
    • •  Нумерация и ориентация
    • • Резка в полевых условиях
    • •  Подъем и такелаж
    • •  Установка стеновых панелей
    • •  Установка панелей крыши
    • • Электрический

    Приемные SIP

    PorterSIP часто доставляются с помощью тягача и полноразмерного прицепа. Ответственность за разгрузку панелей несет владелец/подрядчик. При уведомлении об отправке груза установщик СИП должен быть доступен и готов к прибытию грузовика.

    Панели укладываются и связываются в соответствии с размером. Ведомость материалов и коносамент являются частью отгрузочной документации. По мере выгрузки материала проверяйте количество и размеры панелей в соответствии с заказом и перечислением в ведомости материалов.

    Если панели или другие материалы, указанные в накладной, не включены в комплект поставки или были повреждены во время транспортировки, отметьте эти элементы в накладной и немедленно сообщите об этом торговому представителю Porter Corp. Подписание коносамента без пометок свидетельствует о том, что все перечисленные материалы получены в полном объеме и в надлежащем состоянии.

    См. Технический бюллетень 0514.


    Хранение SIP-панелей

    После выгрузки панелей используйте блокировку, чтобы панели оставались поднятыми и плоскими. Если по какой-либо причине панели не были упакованы, когда они прибывают, накройте их брезентом, чтобы защитить их от осадков, и держите панели приподнятыми над стоячей водой или соприкасающимися с землей. Держите шлицевой материал OSB и материал 2-й верхней панели сухими и плоскими. Габаритные пиломатериалы, которые будут использоваться для порожков, плит и шлицов, также должны быть плоскими и сухими. При необходимости храните строительный герметик и монтажную пену в отапливаемом корпусе, чтобы поддерживать их температуру выше минимальной температуры хранения и рабочей температуры.

    PorterSIP упакованы в термоусадочную пленку толщиной 7 мил для защиты от непогоды.

    См. Технический бюллетень 0119.


    Рекомендуемый список инструментов

    • A) Циркулярная пила
    • Б) Ротозип
    • C) Ручная пила
    • D) Стальные подъемные пластины – Поднимите большие панели, прикрепив подъемные пластины с помощью винтов к верхней поверхности OSB. Используйте крупные шурупы №10 с полной резьбой, по 16 на пластину.
    • E) Дрель/ударный инструмент для тяжелых условий эксплуатации
    • F) Бит с головкой Torx T-30 – Для установки винтов панели.
    • G) Лопаточное сверло (1″) – Предварительное электрическое сверление через деревянные компоненты.
    • H) Балочная пила – необязательно. Мы рекомендуем лучевую пилу Прази. Нажмите здесь, чтобы узнать подробности.
    • I) Пистолет для пены
    • J) Съемник панелей . С помощью съемника панелей весом 800 фунтов можно сдвигать большие панели вместе на опорные пластины или сдвигать панели крыши в нужное положение. Обычные строители SIP считают этот инструмент обязательным.
    • K) «Совок для пены» – Регулируемый электрический нож для пены. Используйте совок для пенополистирола, чтобы утопить пенополистирол для блокировки краев, пластин, шпилек и т. д. Поперечная планка регулируется таким образом, чтобы углубление контролировалось на 1½”, 3″, 4½” или по мере необходимости. Доступны совки шириной 3½”, 5½”, 7″, 9″ и 11″ для панелей различной толщины.
    • L) Пневматический гвоздезабивной пистолет

    См. Технический бюллетень 0117.


    Нумерация и ориентация

    Панели доставляются на строительную площадку с индивидуальной маркировкой и маркировкой. Каждый номер панели будет соответствовать номеру панели на чертежах, прилагаемых к поставке панели. Эти чертежи называются «Установочный пакет». Как правило, это будет большой манильский конверт. При изготовлении панелей они нумеруются для указания места расположения панели в здании. Последовательность сборки обычно соответствует последовательности номеров на панели. Обратите внимание, что хотя некоторые панели могут выглядеть не по порядку, номера всегда будут соответствовать рисункам. Панели загружаются на грузовик, чтобы свести к минимуму неиспользуемое пространство.

    См. Технический бюллетень 0120.


    Резка в полевых условиях

    Исторически SIP изготавливались в полевых условиях. По мере того, как индустрия SIP развивалась, производители SIP стали намного лучше проектировать и нарезать пакеты SIP для удовлетворения потребностей клиентов. В то время как PorterSIPs особенно хорошо оснащен для точного проектирования, проектирования и резки SIP-панелей, панели все еще можно резать в полевых условиях. Если необходима резка панелей в полевых условиях, это можно сделать с помощью инструментов, обычно доступных строителю. Циркулярная пила, сабельная пила и ручные пилы могут выполнять все разрезы, необходимые для установки.

    См. Технический бюллетень 0901.


    Подъем и такелаж

    Наиболее распространенный метод подъема панелей крыши — использование подъемных плит. Их можно прикреплять и отсоединять с верхней стороны панели. Использование оборачивающей стропы на панелях может повредить края SIP, если они не заблокированы, их трудно освободить, и это не рекомендуется. Сквозное крепление с помощью рым-болтов, хотя и безопасное и эффективное, требует доступа к нижней стороне для присоединения и отсоединения.

    Всегда используйте для подъема не менее двух точек. Установите две подъемные пластины примерно на 6″ O.C., ближе к верхней части SIP. Это обеспечит подвешивание панели под углом, соответствующим наклону крыши. При необходимости переместите подъемные пластины, чтобы они лучше соответствовали наклону крыши.

    Прикрепите подъемные пластины винтами к верхней поверхности OSB. Используйте крупные шурупы №10 с полной резьбой, по 16 на пластину.

    См. Технический бюллетень 0705.


    Установка стеновых панелей

    Чтобы начать процесс установки, определите, какой угол использовать в качестве отправной точки. Найдите первую из двух панелей, составляющих этот угол. Затем установите угловую шпильку в конец этой первой угловой панели. Затем найдите соседнюю угловую панель и также установите угловую шпильку на соответствующий конец этой панели. Используйте строительный герметик, как указано на чертеже, и прибейте торцевые шпильки на место. См. деталь P-2. Продолжайте установку стеновых панелей, следуя деталям конструкции и работая последовательно вокруг здания. Установите шлицы и пиломатериалы перед стоячими стеновыми панелями, чтобы сэкономить время и упростить установку.

    При необходимости измерьте расположение вертикальных электрических каналов на нижней пластине и с помощью 1-дюймовой лопаты просверлите отверстия размером с кабельный канал. Чтобы дважды проверить, правильно ли ориентирована панель, с которой вы работаете, убедитесь, что горизонтальные проволочные желоба расположены в нижней части панели при ее установке.

    Используйте строительный герметик на всех соединениях дерева с деревом и пенопластовый герметик на всех соединениях дерева с пеной. Обязательно дважды проверьте график крепежа для всех интервалов крепежа. Если какой-либо крепеж пропущен во время процесса установки, обязательно вернитесь и выполните все требования по креплению.

    Дополнительную информацию см. в Техническом бюллетене 0900.


    Установка кровельных панелей

    При установке кровельных панелей установщику будет полезно выполнить как можно больше подготовительных работ, пока панели еще находятся на земле. Установка пиломатериалов и пазов на панели на земле позволит более эффективно сэкономить время. Когда это применимо, несколько панелей можно собрать вместе на земле и поднять как единое целое.

    Стальные подъемные пластины, поставляемые Porter Corp, могут использоваться для подъема панелей с земли на место их установки на крыше. Подъемная пластина представляет собой стальную пластину, которая крепится к внешней поверхности OSB несколькими шурупами №10 с крупной резьбой для дерева и обеспечивает прочную точку для крепления ремней.

    Для кровельных панелей важно, чтобы соединения панелей были хорошо герметизированы, чтобы предотвратить любую утечку воздуха, так как это может вызвать долгосрочные проблемы с целостностью панелей, не говоря уже о потере эффективности системы панелей. Детали конструкции, прилагаемые к каждой работе, показывают, как лучше всего герметизировать сборку SIP.

    После установки панелей крыши убедитесь, что все панели прикреплены к балкам, фермам и несущим стенам конструкции. Когда кровельные панели полностью установлены, закреплены, а все зазоры заполнены герметиком из вспененного материала, необходимо как можно скорее применить пароизоляционную ленту и кровельный материал. Хорошая идея и настоятельно рекомендуется наносить рубероид на кровельные панели в тот же день, когда они установлены.


    Электрика

    В общем, строительство SIP проще, когда все запланировано заранее. Проводка в SIP ничем не отличается. Когда электромонтаж в SIP продуман заранее, а не запоздало, он будет намного быстрее и проще.

    В стеновых панелях предусмотрены горизонтальные прорези на уровне 16″ (для розеток) и на уровне 44″ (для выключателей и розеток по высоте). Вертикальные желоба, расположенные под углом 4 фута по Цельсию, позволяют вертикально прокладывать провода через стеновые панели для доступа к местам выключателей и в других местах, если это необходимо, чтобы обеспечить возможность вертикальной проводки для электрика. Porter Corp обычно устанавливает кабельные каналы в соответствии с этим стандартом, но кабельные каналы могут быть установлены в точном соответствии с электрическим планом. Индивидуальное размещение кабельной канавки в соответствии с электрическим планом выполняется во время создания чертежей компоновки панели, поэтому для того, чтобы это было возможно, Porter Corp в то время потребуется подробный электрический план.

    После установки структурных панелей установщику SIP необходимо будет просверлить перфоратором 1″ сверло в подоконнике и верхних плитах, а также любые соединительные шлицы пиломатериалов, чтобы обеспечить свободный вход и выход из кабельных каналов для электрика.

    Дополнительную информацию об электропроводке см. в Техническом бюллетене 0200.

    Руководство по оценке стоимости установки SIP

    Вы приняли решение построить свой следующий проект с использованием конструкционных теплоизоляционных панелей, теперь необходимо рассчитать стоимость установки строительного комплекта Innova SIP. Стоимость установки вашего строительного комплекта будет зависеть от ряда факторов, включая уровень приобретенного строительного комплекта. Компания Innova предлагает строительные комплекты с характеристиками ветровой нагрузки 120 миль в час, 150 миль в час и 180 миль в час в округе Дейд. Дизайн землетрясений также может быть добавлен к любому из наших уровней строительного набора. Конструкции с более высокими ветровыми характеристиками и сейсмическими требованиями будут иметь больше анкеров и стяжных ремней для подъема и дополнительных стяжек для бокового смещения. Количество анкеров и стяжек может повлиять на продолжительность монтажа. Высота стен, конфигурация, наклон и длина кровельных панелей могут повлиять на продолжительность вашей установки SIP. Приподнятые палубы также увеличивают время процесса установки. Наличие надлежащих инструментов и оборудования для установки также является важным фактором оптимизации процесса установки. Одним из основных преимуществ строительства SIP является то, что многие из традиционных строительных этапов были значительно сокращены или даже устранены. Конструкция SIP позволяет использовать открытые потолки, поскольку для большинства проектов не требуются инженерные фермы крыши. Благодаря SIP-панели Innova MGO отпадает необходимость в гипсокартоне внутри. Подумайте об экономии времени за счет устранения обшивки, осмотров и процесса навешивания гипсокартона, которые объединены в одну экономящую время операцию по установке SIP-панели Innova. Большинство монтажных бригад SIP состоят из 4-5 человек. См. раздел «Инструменты и оборудование для подрядчиков»

    , чтобы убедиться, что у вас есть все необходимое для установки. Мы рекомендуем, чтобы вилочный погрузчик Tele-handler находился на строительной площадке для разгрузки строительного комплекта SIP-панелей и установки панелей крыши. Если ваш проект имеет ограниченный доступ к строительной площадке, может потребоваться кран. Если ваш строительный комплект Innova SIP доставляется морским грузовым контейнером, вам понадобятся 8-футовые вилы, чтобы разгрузить контейнер вместе с машиной. Если ваш строительный комплект Innova доставляется обычным грузовым бортовым перевозчиком, вы можете разгрузить комплект с помощью обычных 4-футовых вилочных захватов.

    Руководство по установке Innova SIP

    Используйте приведенные ниже примеры, которые помогут вам рассчитать продолжительность установки Innova Building Kit:



    Строительный комплект:

    3 спальни, 2 ванные комнаты, дом площадью 920 квадратных футов
    120 скорость ветра в милях в час
    Внутренние и наружные стены SIP, панели крыши SIP
    Высота наружной стены 8 футов, 10 футов
    Внутренние, наружные двери и окна включены в продолжительность
    Тип панели SIP: Стены SIP из цементного волокна James Hardie, панели крыши SIP OSB

    Требуемая рабочая сила:

    Бригада из 5 человек, 5 дней (1 неделя) для установки полного строительного комплекта Innova SIP на бетонную плиту
    Добавьте рейтинг ветра 180 миль в час — добавьте 2 дня бригады
    Добавьте рейтинг сейсмостойкости — добавьте 1 день бригады
    Установка SIP в первый раз — добавьте 30 % к расчетному времени работы бригады



    Строительный комплект:

    3 спальни, 2 ванные комнаты, дом 1200 кв. панели крыши
    Высота наружной стены 8 футов, 12 футов
    Установка противоударного окна включена в продолжительность
    Внутренние и наружные двери включены в продолжительность
    Тип панели SIP: Innova HIP MGO SIP стеновые панели, MGO SIP панели крыши

    Требуемая рабочая сила:

    Бригада из 5 человек , 9 дней для установки полного строительного комплекта Innova SIP на бетонную плиту.
    Первая установка SIP — добавьте 30% к расчетному времени работы бригады



    Строительный комплект:

    4 спальни, 2 1/2 ванные, дом 2300 кв. футов
    Скорость ветра 150 миль в час
    Наружные стены из SIP, панели крыши из SIP
    Высота первого этажа +12 футов, высота верха крыши +40 футов
    Внутренние перегородки, обрамленные металлическими стойками (не включены в оценку продолжительности работы бригады)
    Высота наружной стены 10 футов
    SIP-панель Тип: James Hardie Cement Fibre SIP-стены, OSB SIP-панели крыши

    Требуемая рабочая сила:

    Бригада из 5 человек, 20 дней (4 недели) для установки полного строительного комплекта Innova SIP на каркасном настиле
    Окна и двери не включены в оценке продолжительности
    Палуба первого уровня не включена в продолжительность
    2-й этаж представляет собой обычный каркас и включен в продолжительность
    Добавить сейсмический рейтинг — добавить 3 дня бригады
    Первая установка SIP — добавить 30% к оценке времени бригады



    Строительный комплект:

    5 спален, 3 1/2 ванные комнаты, дом 4100 квадратных футов
    скорость ветра 180 миль в час, сейсмическая зона 3, рейтинг
    Внутренние и внешние стены из SIP, панели крыши из SIP
    Внешняя / внутренняя высота стен 8 футов, 12 футов, 24 фута
    Ударопрочность windows (установка включена в продолжительность)
    Внутренние и наружные двери (установка не входит в продолжительность)
    Тип SIP-панели: Innova HIP Стеновые SIP-панели MGO, MGO / OSB SIP-панели для крыши

    Требуемая рабочая сила:

    Бригада из 5 человек, 30 дней (6 недель) для установки полный строительный комплект Innova SIP на каркасном настиле.
    Первая установка SIP-панелей – добавьте 30% к расчетному времени бригады
    2-й этаж представляет собой традиционное каркасное строительство и включено в смету

    Оценка по количеству панелей:

    Другой метод расчета стоимости установки SIP-панелей – по количеству панелей. При использовании метода панельного подсчета важно понимать эффективность работы в обычный день. Учитывая время подготовки бригады, утренние и дневные перерывы, обед, сбор в конце дня и другие непроизводительные ежедневные задачи, фактическая производительность труда составляет около 6 часов за 8-часовую смену. По этой причине многие установщики SIP работают по 10 часов в смену, чтобы повысить производительность. Как только команда уйдет, лучше оставить их настраивать панели, чем останавливать импульс, подбирать инструменты и очищать, а затем снова настраивать на следующее утро, прежде чем вы сможете снова начать настройку панелей. Эти дополнительные два часа в день, устанавливающие панели, могут быть одними из самых продуктивных часов, поскольку бригада обычно вырабатывает ритм с установкой панелей. Установка первой панели может занять час, затем вы устанавливаете 7 панелей во второй час.

    При расчете стоимости установки методом подсчета панелей важно учитывать каждую панель, независимо от размера. Предположим, что у нас есть дом площадью 1200 квадратных футов с 195 отдельными стеновыми и кровельными панелями (внутренними и внешними панелями) со строительным комплектом, рассчитанным на скорость ветра 150 миль в час без учета сейсмических соображений. Среднее время бригады на установку SIP-панели составляет 20 минут, поэтому 195 панелей x 20 минут = 4039 минут, 4039 / 60 минут = 67,3 часа работы команды, примерно 8,5 человеко-дней для этой установки. Если бы ваша средняя стоимость человеко-часа составляла 35 долларов в час, 175 долларов в час бригады (бригада из 5 человек), стоимость рабочей силы для этой установки составила бы 11 725 долларов (67 часов x 175 долларов в час бригады) плюс аренда вилочного погрузчика с телескопическим погрузчиком, леса, инструменты и оборудование, а также применимое страхование Подрядчика, накладные расходы и прибыль. Для проекта такого размера вы должны добавить один день бригады для проектирования сейсмостойкости и 1 дополнительный день для проектирования комплекта для оценки скорости ветра 180 миль в час. Для конструкции комплекта для оценки скорости ветра 120 миль в час вы должны вычесть 2 рабочих дня на установку из указанного выше.

    Метод подсчета количества панелей предполагает установку на уровне земли с хорошим доступом вокруг строительной площадки и соответствующей площадкой для хранения материалов. При оценке сложности проекта необходимо учитывать ограниченный доступ к площадке и ограниченную зону подготовки. Кроме того, конструкции с большими или несколькими оконными и дверными проемами потребуют большего количества рабочих часов, поскольку ударные проемы требуют большего количества стоек, ремней, анкеров и соединений в верхней и нижней пластинах для каждого проема. Вышеупомянутое предполагает среднюю квалифицированную бригаду из одного ведущего плотника, одного плотника и 3 помощников. Бригады с более высоким уровнем квалификации будут более эффективными и выполнят установку в более короткие сроки. В крупных проектах, состоящих из 20 или более обычных домов, установщики могут назначать производственные монтажные бригады для конкретных задач по установке напольных плит, установке стен, установке панелей крыши, установке окон и дверей. Производственные бригады могут разработать очень эффективную линию сборки дома из SIP на месте, которая может сократить время установки, как показано в тематических исследованиях, на целых 35% по сравнению с продолжительностью (стоимостью) установки одного дома, как показано в тематических исследованиях. представлен выше.

    SIP Часто задаваемые вопросы » Murus.com

    1. Что такое SIP?
    2. В чем разница между «напряженной обшивкой», «сэндвичем из пенопласта» и «структурно-изолированными» панелями?
    3. Являются ли SIP такими же прочными, как обычная конструкция?
    4. SIP строительство дороже?
    5. Сколько времени можно сэкономить при строительстве с использованием конструкционных теплоизоляционных панелей?
    6. Сколько труда можно сэкономить с помощью конструкционных теплоизоляционных панелей?
    7. Сколько денег можно сэкономить с помощью конструкционных теплоизоляционных панелей?
    8. Сколько стоят SIP?
    9. Почему SIP зеленые?
    10. Каковы R-значения SIP Murus?
    11. Это «старые» R-значения?
    12. Почему вместо фанеры используется OSB?
    13. Насколько прочная плита OSB используется в SIP-панелях?
    14. Содержит ли OSB формальдегид мочевины?
    15. Содержит ли OSB фенолформальдегид?
    16. Содержит ли пенополиуретан формальдегид?
    17. Содержит ли пенополистирол формальдегид?
    18. Содержит ли пенопласт GPS EPS формальдегид?
    19. Есть ли опасность газовыделения пены?
    20. Будет ли пена разрушаться со временем?
    21. Чем полиуретан Murus отличается от пенопласта других производителей?
    22. Какой тип пены лучше – полиуретан Murus, EPS или GPS?
    23. Были ли SIP тщательно протестированы и соответствуют ли они строительным нормам?
    24. Что означает класс огнестойкости 1?
    25. Какие другие материалы обшивки панели доступны?
    26. Какой стиль дома можно построить из СИП?
    27. Как устанавливаются SIP-устройства Murus?
    28. Что поддерживает SIP?
    29. Кто занимается установкой оболочки SIP?
    30. Есть ли кривая обучения установке SIP?
    31. Почему мне следует рассмотреть возможность предварительной резки моего заказа на заводе?
    32. Какое оборудование нужно для модификации панелей?
    33. Какие расходные материалы мне потребуются для установки панелей (т. е. расходные материалы, не входящие в комплект поставки панелей Murus)?
    34. Какую систему фундамента следует использовать?
    35. Какие виды сайдинга и внешней отделки можно использовать?
    36. Вы устанавливаете 2x пиломатериал на заводе?
    37. Как осуществляется разводка в SIP Murus?
    38. Как в SIP-системах Murus реализована сантехника?
    39. Требует ли структура SIP особого внимания к HVAC?
    40. Что можно сделать, чтобы обеспечить здоровое качество воздуха в помещении конструкции SIP?
    41. Есть ли какие-либо особенности при строительстве с использованием SIP?
    42. Нужно ли вентилировать SIP-крышу?
    43. Нужны ли пароизоляционные материалы в SIP-зданиях?
    44. Насколько хорошо SIP блокируют передачу звука?
    45. Можно ли интегрировать SIP с другими типами строительных систем?
    46. Как черепица или металлическое кровельное покрытие укладываются на СИП-панели Murus?
    47. Что такое гонт? Встречается ли гонт в SIP-зданиях?
    48. Можно ли резать SIP на строительной площадке?
    49. Можно ли устанавливать встроенные светильники в СИП?
    50. Как монтируются кухонные шкафы и другие настенные элементы?
    51. Как лучше защитить SIP Murus от насекомых?
    52. Подвержены ли конструкционные изолированные панели плесени и грибку?
    53. Можно ли отремонтировать или заменить поврежденные SIP?
    54. Чем Murus отличается от других производителей SIP?
    55. Что влечет за собой процесс проектирования и изготовления?
    56. Может ли Murus спроектировать мой дом?
    57. Доступны ли таблицы пролетов и нагрузок для SIP Murus?
    58. Какая информация нужна Мурусу для оценки?
    59. Куда отправлять планы и документацию?
    60. Каково среднее время выполнения заказа?
    61. Существуют ли особые условия хранения панелей после их доставки на стройплощадку?
    62. Как долго SIP-модули могут оставаться открытыми для непогоды после установки?
    63. Где я могу узнать больше о конструкционных теплоизоляционных панелях?

    Что такое SIP?

    SIP, или структурно-изолированные панели, представляют собой композитные высокоэффективные строительные панели для стен, крыш и полов в жилом и легком коммерческом строительстве. SIP-панели имеют сердцевину из жесткого полиуретана, пенополистирола или изоляции GPS, которая зажата между двумя конструктивными обшивками из ориентированно-стружечной плиты (OSB). SIP обеспечивают непрерывную структурную целостность и превосходную изоляцию в одном компоненте.

    » вернуться наверх

    В чем разница между панелями «напряженная обшивка», «сэндвич-пенопласт» и «структурно-изолированные» панели?

    Термины «напряженная обшивка», «сэндвич с пенопластом» и «структурно-изолированные» панели (SIP) относятся к одному и тому же продукту и являются взаимозаменяемыми. Отраслевая терминология стандартизирована, и чаще всего используется термин «SIP». Тем не менее, термины «панели стрессовой обшивки» и «сэндвич-панели с пенопластом» по-прежнему популярны среди специалистов по деревянным каркасам.

    » вернуться наверх

    Являются ли SIP такими же прочными, как обычная конструкция?

    Конструкция SIP на самом деле прочнее обычной конструкции из-за композитной конструкции SIP. Конфигурацию SIP можно сравнить со стальной двутавровой балкой, в которой обшивка OSB действует как фланцы, а пенопластовый сердечник действует как соединительная ткань двутавровой балки, которая придает композиции когезионную прочность и структурную целостность. Конструкции SIP пережили некоторые из самых разрушительных стихийных бедствий, в том числе ураганы Эндрю и Катрина, и результаты испытаний показывают, что SIP превосходят обычные конструкции по прочности и долговечности.

    » вернуться наверх

    Строительство SIP дороже?

    Первоначальная стоимость конструкции SIP или материалов по сравнению с обычной конструкцией или материалами обычно немного выше, частично в зависимости от сложности конструкции. Зато есть реальная экономия рабочего времени, сокращение объемов строительных отходов. Недавнее исследование, проведенное Reid Construction Data для BASF, показывает, что строители жилых домов могут сократить свои потребности в рабочей силе на целых 55%, используя SIP. И когда она будет завершена, оболочка здания SIP будет продолжать приносить значительную, долгожданную экономию энергии при отоплении и охлаждении.

    » вернуться к началу

    Сколько времени можно сэкономить при строительстве с использованием конструкционных теплоизоляционных панелей?

    С опытной бригадой по установке SIP экономия времени по сравнению с обычным строительством может быть значительной. Отдельные этапы каркаса, изоляции и обшивки исключаются благодаря композитной конструкции SIP. Предварительно вырезанные на заводе оконные и дверные проемы еще больше ускоряют процесс установки и практически исключают отходы строительства панелей на месте.

    » вернуться наверх

    Сколько трудозатрат можно сэкономить с помощью конструкционных теплоизоляционных панелей?

    Большая часть труда, связанного с традиционными методами строительства, устраняется при строительстве из СИП в результате их композитной конструкции. SIP — это каркас, изоляция и обшивка в одном сборном элементе. После установки СИП готовы к внутренней и внешней отделке.

    » вернуться к началу

    Сколько денег можно сэкономить с помощью конструкционных теплоизоляционных панелей?

    Для строителя экономия достигается за счет снижения затрат на строительство и рабочую силу. Дополнительную экономию можно объяснить сокращением количества отходов на стройплощадке и уменьшением размеров оборудования ОВКВ. Для домовладельцев экономия достигается за счет значительно более низких затрат на отопление и охлаждение, а также возможного права на более низкие ставки по ипотечным кредитам и налоговые льготы.

    » вернуться наверх

    Сколько стоят SIP?

    Цена определяется в зависимости от проекта – его сложности, типа и толщины необходимого пенопластового сердечника и необходимой площади панелей. Чтобы определить реалистичную и точную стоимость, стандартной процедурой является отправка планов с размерами и высотами в Murus для письменной оценки. Хотя конечная цена может быть немного выше, чем при обычном строительстве, следует также учитывать потенциальную экономию при строительстве с SIP: экономия на рабочей силе, оборудовании HVAC и утилизации отходов на стройплощадке для строителя, а также постоянная экономия энергии на отопление и охлаждение для домовладельца.

    » вернуться к началу

    Как SIP экологичны?

    SIP-панели Murus экологичны в нескольких отношениях. Во-первых, высокопроизводительная оболочка здания SIP создает высокоэффективную среду, которая снижает потребность в энергии для отопления и охлаждения. SIP Murus потенциально могут способствовать начислению баллов по рейтинговой системе LEED и Национальному стандарту зеленого строительства NGBS. Пены в полиуретановых, пенополистирольных и GPS SIP-панелях Murus не содержат вредных пенообразователей или расширителей и не представляют угрозы для озонового слоя. OSB (ориентированно-стружечная плита), используемая в SIP-панелях Murus, сертифицирована SFI (Инициатива устойчивого лесного хозяйства), что гарантирует, что быстрорастущие деревья, используемые для изготовления OSB, происходят из хорошо управляемых лесов и плантаций. Заводское производство и предварительная резка SIP-панелей Murus практически исключают отходы панелей на строительной площадке.

    » вернуться наверх

    Каковы R-значения SIP Murus?

    Значения R-системы варьируются от R-15 до R-67, в зависимости от типа вспененного наполнителя панели и общей толщины панели.

    » вернуться к началу

    Это «старые» R-значения?

    Да.

    » вернуться наверх

    Почему OSB используется вместо фанеры?

    OSB более желательны для обшивки панелей, поскольку доступны в крупноформатных размерах до 24 футов в длину. Он также более плоский и более устойчив к расслаиванию.

    » вернуться наверх

    Насколько прочны плиты OSB, используемые в SIP-панелях?

    Волокна древесины ориентированы таким образом, что прочность плиты превышает достаточную для удовлетворительных характеристик. Прочность и целостность OSB полностью проверены, задокументированы и структурно оценены производителем и другими агентствами.

    » вернуться наверх

    Содержит ли OSB формальдегид мочевины?

    » вернуться наверх

    Содержит ли OSB фенолформальдегид?

    Изделия из конструкционной древесины, такие как OSB, производятся в соответствии с Добровольным стандартом на продукцию PS 2-04. Фенолформальдегид, используемый в связующих клеях при производстве плит, вступает в реакцию с образованием прочных связей во время прессования. Конечные продукты имеют такие низкие уровни выбросов фенолформальдегида, что они легко соответствуют или превышают государственные стандарты, которые устанавливают предел выбросов 0,20 частей на миллион, и считаются не представляющими никакой угрозы для здоровья.

    » вернуться наверх

    Содержит ли пенополиуретан формальдегид?

    » вернуться наверх

    Содержит ли пенополистирол формальдегид?

    » вернуться наверх

    Содержит ли пенопласт GPS формальдегид?

    » вернуться наверх

    Существует ли опасность газовыделения пены?

    Нет. Существует незначительное количество отходящих газов, выделяемых вспенивающим (или расширяющим) агентом в процессе производства. После завершения процессов производства и отверждения пена становится стабильной и инертной.

    » вернуться наверх

    Будет ли со временем разрушаться пена?

    Пена в SIP-панелях Murus не разлагается со временем, если после установки надлежащим образом покрыта и защищена утвержденными отделочными материалами.

    » вернуться наверх

    Чем полиуретан Murus отличается от пенопласта других производителей?

    Свойства и характеристики полиуретана Murus превосходят изоциануратные и полиизоциануратные пены, обычно производимые производителями картона и некоторыми другими производителями SIP. Запатентованный метод производства Murus, равномерное дисперсионное формование (UDM), является ключом к созданию превосходных характеристик SIP Murus. Каждая панель изготавливается (формуется) самостоятельно. Жидкая пена равномерно распределяется по всей форме панели. Пена расширяется, создавая давление до 14 фунтов на квадратный дюйм, которое удерживается формой. В процессе расширения и сдерживания пена прочно приклеивается к обшивке панели. Сферические ячейки, полученные методом UDM, обеспечивают равномерную плотность пены по всей панели, что придает пене превосходную и однородную прочность, в отличие от удлиненных ячеек в форме риса, обычно получаемых на более быстрых линиях непрерывного ламинирования при производстве изоциануратных и полиизоциануратных пен. .

    » вернуться наверх

    Какой тип пены лучше – полиуретан Murus, EPS или GPS?

    Ни один тип пены не обязательно лучше другого; скорее, каждый тип пенопласта обладает уникальными свойствами и в определенных случаях может давать преимущества. Основные различия между ними заключаются в плотности и изоляционных характеристиках пенопласта. Плотность пены EPS составляет номинальную 1 фунт на кубический фут, плотность пены GPS составляет номинальную 1,15 фунта на кубический фут, а плотность полиуретана составляет номинально 2,2 фунта на кубический фут. Таким образом, панель из пенополистирола толщиной 4-1/2 дюйма будет иметь коэффициент теплопередачи R-15; панель GPS толщиной 4-1/2 дюйма дает R-17, а панель PUR толщиной 4-5/8 дюйма дает R-27.

    » Вернуться к началу

    Были ли SIP тщательно протестированы и соответствуют ли они строительным нормам?

    Да, и да.

    » вернуться наверх

    Что означает класс огнестойкости 1?

    Класс огнестойкости 1 присваивается материалам, которые соответствуют стандартам испытаний, установленным Американским обществом по испытаниям и материалам (ASTM E-84) в отношении допустимого распространения пламени и образования дыма для горючих строительных материалов. ASTM E-84 аналогичен UL-723, NFPA 2255 или UBC 8-1. Испытание осуществляется путем подвешивания образца материала в туннеле горизонтальной испытательной камеры. Материал подвергается воздействию газового пламени на одном конце туннеля в течение 10 минут. Распространение пламени на материале сравнивается с выбранными стандартами и расчетами, предназначенными для получения рейтинга распространения пламени. Дым от пожара в туннеле измеряется в выхлопной трубе с помощью светового луча, чтобы установить рейтинги образования дыма. Существует три класса приемлемости жесткого пенопласта, используемого в строительстве: класс 3 неприемлем, класс 2 является минимальным стандартом, требуемым для жилищного строительства, а класс 1 является наилучшей доступной классификацией. Пенопластовые наполнители Murus SIP имеют класс огнестойкости 1.

    » вернуться к началу

    Какие другие материалы обшивки панелей доступны?

    Ориентированно-стружечная плита (OSB) обычно является наиболее распространенным материалом для обшивки. Другие материалы включают фанеру, цементную плиту, обработанную давлением фанеру и обшивку из сосны.

    » вернуться наверх

    Дом какого стиля можно построить из СИП?

    С помощью SIP можно построить дом практически любого стиля. Большинство конструкций, изначально предназначенных для традиционной конструкции из стержней, также могут быть модифицированы для включения конструкции SIP.

    » вернуться наверх

    Как устанавливаются SIP-системы Murus?

    В структурных применениях SIP обычно устанавливаются на двойную плиту, которая крепится к подоконнику или черновому полу. Пенопластовый сердечник удаляется между обшивками на глубину, сравнимую с пластиной, поэтому панель располагается над 2x, а гвозди вбиваются сквозь обшивки в 2x. Обычно таким же образом устанавливается двойная верхняя пластина 2x. Существует множество вариаций этих процедур. Подробную информацию можно найти в Руководстве по установке Murus Panel.

    » вернуться наверх

    Что поддерживает SIP?

    В большинстве строительных приложений SIP не нуждаются в дополнительной поддержке. Когда требуется усиление опоры, например, при точечной нагрузке под балкой или перемычкой, пиломатериалы соответствующего размера могут быть легко установлены в панели на строительной площадке.

    » вернуться наверх

    Кто занимается установкой оболочки SIP?

    Генеральные подрядчики или строители обычно несут ответственность за установку оболочки панели. Murus может предоставить контактную информацию для специалистов, имеющих опыт установки Murus SIP в большинстве регионов.

    » вернуться наверх

    Есть ли кривая обучения установке SIP?

    Профессионалы в области строительства могут легко перейти от традиционного деревянного каркаса к установке SIP. При необходимости предоставляется техническая помощь на месте, но обычно в ней нет необходимости.

    » Вернуться к началу

    Почему мне следует подумать о том, чтобы мой заказ был предварительно нарезан на заводе?

    Причин несколько. Murus использует самое современное прецизионное оборудование с числовым программным управлением (ЧПУ) для точной резки вашего заказа в соответствии со спецификациями чертежа компоновки панели. Заводская предварительная резка заметно сокращает время монтажа и практически исключает отходы панелей на стройплощадке. Чертежи компоновки панелей включены в услугу предварительной резки панелей и содержат точные спецификации компоновки и размещения панелей.

    » вернуться наверх

    Какое оборудование необходимо для модификации панелей?

    Циркулярная пила, фрезерный станок (для полиуретана), горячий нож или совок для пены (для EPS и GPS EPS). См. страницу инструментов SIP для получения дополнительной информации.

    » вернуться наверх

    Какие материалы мне потребуются для установки панелей (т. е. материалы, не входящие в комплект панелей Murus)?

    В основном потребуются обычные строительные материалы. Ваши чертежи панелей Murus будут вызывать все 2x и инженерные пиломатериалы. Кроме того, вам понадобится строительный клей, обычные гвозди и шурупы, а также другие обычные строительные материалы.

    » вернуться наверх

    Какую систему фундамента следует использовать?

    Любая система фундамента, которая может использоваться для обычного строительства, может быть использована для строительства SIP. Какой бы тип фундаментной системы ни использовался, крайне важно, чтобы он был прямым, верным, вертикальным и квадратным для успешной установки панели.

    » вернуться наверх

    Какие виды сайдинга и внешней отделки можно использовать?

    Практически любой тип сайдинга может быть нанесен на наружную поверхность стен SIP. Некоторые распространенные материалы включают в себя различные виды винилового сайдинга, алюминиевого сайдинга и сайдинга из высушенной в печи древесины, в том числе вагонку, корабельную обшивку, доску и обрешетку, а также черепицу. Внешняя отделка всегда должна быть установлена ​​в соответствии с рекомендациями производителя по установке. При наружной отделке поверх SIP следует предварительно накрыть слоем упаковочной пленки или войлочной бумаги. Кирпичная кладка и армированная волокном штукатурка также могут использоваться, если предусмотрено вентилируемое воздушное пространство. Кладочные материалы, такие как кирпичная облицовка, не должны вступать в непосредственный контакт с SIP. Должен быть обеспечен вентилируемый воздушный зазор между облицовкой и СИПами, а также дренажные отверстия в кладке.

    » Вернуться к началу

    Вы устанавливаете 2х пиломатериалы на заводе?

    Нет. Для повышения прочности стыки панелей должны перекрываться двумя брусками. Установка 2-х пиломатериалов на заводе приведет к отсутствию промежутков между стыками, что приведет к провалу цели.

    » вернуться наверх

    Как выполняется электромонтаж в SIP-системах Murus?

    Электрические штробы встраиваются в панели в процессе производства. Выемки обычно имеют стандартную горизонтальную высоту для розеток или розеток на столешнице. Вертикальные чейзы также могут быть указаны в базовых SIP EPS и GPS. Большая часть проводки выполняется во время или после установки панели. Дополнительную информацию см. в Руководстве по установке панели Murus.

    » Вернуться к началу

    Как выполняется сантехника в SIP Murus?

    Большинство строительных норм и правил не рекомендуют или могут запрещать установку водопровода или вентиляционных линий в наружных стенах, поэтому небольшое планирование на этапе проектирования сделает установку водопровода простой и не более сложной, чем в любом другом типе здания. Размещайте сантехнику во внутренних перегородках в соответствии с общепринятой строительной практикой.

    » вернуться наверх

    Требует ли структура SIP особого рассмотрения HVAC?

    Поскольку SIP обеспечивают герметичную оболочку здания и исключительные изоляционные свойства, важно включить в структуру SIP оборудование HVAC подходящего размера. К счастью, часто в этом случае меньше значит больше. Оборудование, которое имеет правильный размер для конструкции из стержней, вполне может быть слишком большим для конструкции SIP сопоставимого размера и компоновки. Крупногабаритное оборудование будет чаще работать на уровне ниже оптимального, что приведет к снижению энергоэффективности и увеличению частоты обслуживания оборудования. Проконсультируйтесь со знающим подрядчиком по HVAC, чтобы определить конкретные потребности проекта в области обработки воздуха.

    » вернуться наверх

    Что можно сделать, чтобы обеспечить здоровое качество воздуха в помещении конструкции SIP?

    Качество воздуха в помещениях стало серьезной проблемой для здоровья в домах и зданиях, которые построены в соответствии с современными требованиями по энергоэффективности или превосходят их. Структура, которая правильно построена с SIP, может быть очень герметичной, поэтому большинство производителей, включая Murus, требуют включения механической системы вентиляции в план HVAC. Обычно это достигается за счет использования вентилятора с рекуперацией тепла (HRV) или вентилятора с рекуперацией энергии (ERV). Большинство крупных производителей систем HVAC теперь предлагают эти устройства, как и многие небольшие компании, поэтому проконсультируйтесь со своим подрядчиком по механике. Подробнее: Механическая вентиляция

    » вернуться к началу

    Есть ли какие-то особые соображения при строительстве с использованием SIP?

    Обязательно заполните все стыки и пустоты монтажной пеной. Герметизация распыляемой пеной обеспечивает непрерывную оболочку изоляции и эффективный воздухонепроницаемый барьер для оптимальной эффективности и производительности.

    » вернуться наверх

    Нужна ли вентиляция SIP-крыше?

    Murus всегда считал, что «холодная» кровля или вентилируемая кровля поверх панелей — лучшее применение. Обычно это достигается путем сначала установки 15-фунтового кровельного войлока на панели крыши, а затем установки 1 или 2 пиломатериалов вертикально от карниза до конька. Эти «ремни» надеваются на центры 16” или 24”, а обшивка (OSB или фанера) крепится поверх обвязок перед нанесением финишного кровельного материала. Карниз оставляют открытым, а конек вентилируется вентиляционной крышкой. Дополнительную информацию см. в Руководстве по установке Murus.

    » вернуться наверх

    Необходима ли пароизоляция в SIP зданиях?

    Нет. Пароизоляция обычно не требуется при строительстве SIP. При правильной установке SIP-панели сами по себе обеспечивают эффективную пароизоляцию. Некоторые государственные или местные правила могут требовать пароизоляции поверх SIP; узнайте у местного представителя по нормам и правилам требования в вашем регионе.

    » вернуться наверх

    Насколько хорошо SIP блокируют передачу звука?

    Степень звукоизоляции конструкционной теплоизоляционной панели зависит от толщины отделочных материалов, таких как гипсокартон и/или наружный сайдинг, а также от толщины и типа пенопластового наполнителя. Murus не проводит тестирование STC (коэффициент передачи звука) для наших продуктов, но многие из наших клиентов подтверждают бесшумность своих конструкций, построенных с помощью SIP Murus.

    » вернуться наверх

    Можно ли интегрировать SIP с другими типами строительных систем?

    SIP легко интегрируются с большинством других типов строительных систем, таких как ICF, монолитный бетон, шлакоблоки, фермы крыши и стержневой каркас.

    » вернуться к началу

    Как кровля из черепицы или металлического покрытия укладывается на SIP-панелях Murus?

    Зависит от того, какой материал отделки крыши будет использоваться. В конечном счете, детали установки и техническая информация о конкретном кровельном продукте должны быть проверены производителем продукта.

    Черепица: не все производители черепицы гарантируют, что черепица укладывается непосредственно поверх изолированного настила или SIP. В зависимости от вашего выбора производителя может потребоваться дополнительное вентилируемое помещение для гарантии. Предпочтительный и рекомендуемый метод укладки гонтов – на приподнятой вентилируемой поверхности. Полосы обшивки или обвязки привинчиваются вертикально поверх слоя толя к внешней поверхности кровельной панели с шагом от 16 до 24 дюймов. На обвязку наносится слой обшивочного материала в качестве гвоздевой базы для черепицы. Эта система требует как карнизных, так и коньковых вентиляционных отверстий для вентиляции полости и предотвращения конденсации и накопления тепла.

    Металл: Для металлической кровли вместо обшивки можно использовать дополнительный слой обвязки, установленный горизонтально.

    Дополнительные сведения см. в Руководстве по установке Murus Panel.

    » вернуться наверх

    Что такое гонт? Встречается ли гонт в SIP-зданиях?

    Гребень гонта представляет собой выпуклость битумного кровельного материала, такого как черепица, над стыками инженерных деревянных панелей, используемых в кровельных работах. Это вызвано изменениями влажности в нижележащей обшивке и может произойти в традиционных каркасных кровельных конструкциях, а также в кровельных конструкциях SIP. Рельеф не влияет на эксплуатационные характеристики SIP-кровли и носит исключительно эстетический характер. Для исключения возможности нахлестывания гонта поверх стыков СИП-плит может быть уложен дополнительный слой ОСП в шахматном порядке; можно установить холодную крышу; или материалы, отличные от асфальта, могут быть использованы.

    » вернуться наверх

    Можно ли резать SIP на стройплощадке?

    Да. Могут потребоваться специальные инструменты для панели. См. страницу инструментов SIP для получения дополнительной информации.

    » вернуться наверх

    Можно ли устанавливать встроенные светильники в SIP?

    Нет, так как в SIP нет вентиляции или воздушного пространства для отвода тепла от светильника, что может создать опасность возгорания.

    » вернуться наверх

    Как монтируются кухонные шкафы и другие настенные элементы?

    Кухонные шкафы и другие настенные элементы можно монтировать непосредственно на СИП или устанавливать на фанерные планки, наклеенные на СИП. Уточните у производителя шкафа рекомендуемые графики крепежа для SIP-панелей.

    » вернуться наверх

    Как лучше всего защитить SIP Murus от насекомых?

    Независимо от того, какой тип конструкции вы строите, будь то SIP или традиционная конструкция из стержней, рекомендуется инициировать и поддерживать регулярную профилактическую программу обработки от насекомых при строительстве в зоне известного риска появления насекомых. Большинство компаний по борьбе с вредителями предлагают планы технического обслуживания, периодически или ежегодно продлеваемые, и будут автоматически обрабатывать вашу территорию и строение через заранее определенные промежутки времени. С помощью такой программы и надлежащего ухода за имуществом вы сможете комфортно свести к минимуму риск заражения насекомыми.

    » вернуться наверх

    Подвержены ли конструкционные изолированные панели плесени и грибку?

    В SIP нет пустых полостей, в которых может размножаться плесень и грибок. Однако из-за герметичной оболочки здания, которую создают SIP, высокий уровень влажности может привести к росту плесени и грибка, если влажность не контролируется должным образом с помощью механического осушения и вентиляции.

    » вернуться наверх

    Можно ли отремонтировать или заменить поврежденные SIP?

    Если SIP получает физическое повреждение, следует проконсультироваться с инженером-строителем, чтобы определить степень повреждения и была ли нарушена структурная целостность конструкции. Если повреждение вызвано влагой, следует определить источник влаги и принять меры по смягчению последствий. Если требуется замена SIP или SIP, обратитесь к строителю или установщику, а также к производителю.

    » вернуться наверх

    Чем Murus отличается от других производителей SIP?

    Качество, добросовестность, честность и сервис — традиции, которые отличают Murus.
    Murus имеет долгую историю, насчитывающую более 30 лет, и доступен по всей стране.

    » вернуться наверх

    Что включает в себя процесс проектирования и изготовления?

    Строительство SIP-здания начинается с проектирования и строительных чертежей и документации. Они предоставляются производителю SIP, который использует конструкторскую документацию для разработки подробных рабочих чертежей SIP. После того, как рабочие чертежи утверждены домовладельцем, строителем или профессиональным подрядчиком, SIP изготавливаются и отправляются на строительную площадку.

    » вернуться наверх

    Может ли Murus спроектировать мой дом?

    Murus не предлагает услуги по проектированию, но мы будем рады работать с вами и вашим дизайнером, чтобы максимально повысить эффективность вашего дома из SIP.

    » вернуться наверх

    Имеются ли таблицы пролетов и нагрузок для SIP Murus?

    Каждый проект уникален, как и требования к нагрузке и пролету для этого проекта. Murus может предоставить необходимую информацию для вашего конкретного применения – позвоните нам по телефону (800) 626-8787.

    » вернуться к началу

    Какая информация нужна Murus для расчета стоимости?

    Нам понадобится хороший набор планов с размерами и высотами, чтобы мы могли оценить количество материалов и стоимость услуг для вас.

    » вернуться наверх

    Куда я должен отправить планы и документацию?

    Отметьте свои планы и документацию для сведения представителя Murus, с которым вы разговаривали, и отправьте их по адресу:

    The Murus Company, Inc.
    PO Box 220 (для почты США)
    3234 Route 549 (для FedEx, UPS и т. д.)
    Mansfield, PA 16933

    Или по электронной почте [email protected]

    » вернуться наверх

    Какое среднее время выполнения заказа?

    Для заказов на предварительно обрезанные панели подождите не менее шести-восьми недель с момента получения компанией Murus вашего подписанного заказа, депозита и чертежей для стандартных панелей OSB. Сроки могут варьироваться, поэтому уточняйте текущее время выполнения заказа у своего представителя Murus.

    » вернуться наверх

    Существуют ли особые условия хранения панелей после их доставки на объект?

    SIP-панели Murus укладываются в пачки и перед отправкой упаковываются в плотный черный пластик. Пластик обеспечивает защиту в течение обычных сроков установки. SIP должны храниться на подступенках, которые поднимают панели достаточно высоко над землей, чтобы создать поток воздуха под связкой. Это поможет предотвратить конденсацию грунтовой влаги на нижней стороне пучка. Для длительного хранения SIP-панелей Murus рекомендует размещать упакованные пакеты панелей в полностью закрытую конструкцию, обеспечивающую защиту от воздействия ветра, дождя, влаги и ультрафиолетового излучения. При отсутствии конструкции рекомендуется накрывать SIP надлежащим защитным брезентом до тех пор, пока они не будут готовы к использованию. Не складывайте пачки более двух штук в высоту. Дополнительную информацию см. в Руководстве по установке панели Murus.

    » вернуться наверх

    Как долго SIP-панели могут оставаться открытыми для непогоды после установки?

    SIP-панели Murus должны быть полностью покрыты как можно быстрее после установки одобренными погодными условиями кровельными, сайдинговыми и отделочными материалами, чтобы предотвратить воздействие на OSB непогоды и ультрафиолетовых лучей.

    » вернуться наверх

    Где я могу узнать больше о конструкционных теплоизоляционных панелях?

    Наш опытный и знающий персонал всегда рад помочь с вашими вопросами. Пишите нам по адресу: Email Murus  для быстрого ответа. Или позвоните нам по телефону 800-626-8787 с понедельника по пятницу, с 8:00 утра. до 17:00 Восточное время или оставьте сообщение в нерабочее время, и мы быстро ответим на ваш звонок.

    » вернуться наверх

    SIP 101 | Structural Insulated Panels Unwrapped

    Панельные дома становятся нормой в США и во всем мире. SIP, или структурно-изолированные панели, находятся в авангарде движения как наиболее эффективное, устойчивое и экономичное решение для жилищного строительства.

    Если вы новичок в SIP-панелях и хотите узнать больше об их составе, способах их использования в жилищном строительстве и простоте сборки… вы обратились по адресу. Присоединяйтесь, пока мы открываем мир панельного строительства с использованием SIPS.

    Что такое SIP (структурно-изолированные панели) и как они работают?

    Структурные изолированные панели (SIP) представляют собой сборные стеновые и кровельные панели, состоящие из легкой изоляции из пеноматериала с закрытыми порами, зажатой между облицовками OSB конструкционного класса.

    Ознакомьтесь со схемой ниже, чтобы лучше понять внутренние и внешние компоненты SIP.

    Как они работают?

    Сборка панельной конструкции невероятно эффективна. Каждая отдельная панель прецизионно вырезается и маркируется на заводе в контролируемых условиях, а затем отправляется на строительную площадку. Панели поставляются в виде секций 4’x8’ или 8’x24’, готовых к установке на место.

    В коротком видео от Ассоциации структурных изоляционных панелей ниже вы можете увидеть, как каждая панель устанавливается на место, создавая внешнюю оболочку дома.

    В сочетании с комплектом деревянного каркаса панели SIP оборачиваются вокруг деревянных элементов, закрывая конструкцию. В этом случае бревна несут большую часть нагрузки от крыши, в то время как SIP действуют как прочная воздухонепроницаемая изолирующая оболочка. Обратитесь к изображению ниже, чтобы увидеть, как SIP и Timbers работают вместе, чтобы создать потрясающий и структурно надежный дом.

    SIP Планы для комплекта деревянного каркаса дома

    Преимущества строительства с использованием SIP

    SIP существуют уже более полувека, но, кажется, только сейчас они привлекают внимание строителей и домовладельцев во всем мире, которого они заслуживают. Давайте подробнее рассмотрим несколько причин, по которым SIP стали популярной системой стен и крыш.

    SIP обеспечивают бескомпромиссную энергоэффективность

    Основным преимуществом, которое приходит на ум большинству людей, когда они думают о строительстве с использованием SIP, является энергоэффективность. Это связано с тем, что SIP обеспечивают двухкомпонентное решение неэффективности, связанной с обычным кадрированием 2x.

    Во-первых, в стеновых панелях SIP используется пенопласт с закрытыми порами вместо напыляемой пены, одеяла или насыпной изоляции. Изоляция из пенопласта с закрытыми порами намного превосходит альтернативы. Изоляция в виде одеяла обычно имеет значение R от 2,9 до 3,8 на каждый дюйм толщины. Пена, используемая в SIP, имеет R-значение от R-4 до R-6,5 на дюйм толщины.

    Что отличает пену с закрытыми порами, используемую в SIP, от распыляемой пены, так это концепцию теплового моста. Тепловой мост — это область или компонент объекта (в данном случае стержня 2×4 или 2×6), который имеет более высокую теплопроводность, чем окружающие объекты, создавая путь наименьшего сопротивления для передачи тепла. SIP-стены практически устраняют необходимость в двойном каркасе наружных стен, что приводит к меньшему количеству тепловых мостов, чем в альтернативе с традиционным каркасом.

    Кроме того, SIP-панели обеспечивают почти герметичную конструкционную оболочку, которая помогает свести к минимуму передачу воздуха снаружи внутрь и наоборот. Это уменьшает колебания температуры и влажности воздуха в помещении, что позволяет вашей системе ОВК работать без усилий при низких ежемесячных затратах. В целом изоляция с закрытыми порами в сочетании с воздухонепроницаемой конструкцией позволяет создавать здания с удивительно низким энергопотреблением.

    Оптимизация сроков строительства SIP-панелей

    Стеновые и кровельные панели SIP возводятся значительно быстрее, чем обычная конструкция из стержней. Это может иметь большое значение для строителей и домовладельцев, потому что это одна из самых трудоемких частей строительства дома. В конечном счете, стеновые SIP-панели позволяют обнести дом, просушить его и приступить к внутренней отделке в более короткие сроки.

    Перед доставкой SIP-панелей на стройплощадку они предварительно обрезаются с высокой точностью. Поэтому, когда они прибывают на партию, их можно поднять на место, уменьшив избыточность меры в два раза, один раз отрезать, стиль конструкции из палочек. Это значительно экономит время и обеспечивает совершенство всего процесса, особенно по сравнению с обычным строительством, когда материалы измеряются и вырезаются вручную на месте.

    Еще одно упрощенное преимущество, связанное с использованием SIP, — это электромонтажные работы. SIP включают в себя предварительно встроенные электрические каналы на расстоянии 17,5 ″ и 44 ″ от нижней части панели. Это значительно сокращает время, затрачиваемое электриком на грубую проводку в вашем доме. В целом, обеспечение более упорядоченного процесса нового строительства.

    SIP помогают сэкономить деньги

    SIP могут помочь строителям и домовладельцам значительно снизить затраты на рабочую силу. Если вам когда-либо приходилось строить из традиционных материалов, вы знаете, что невероятно много времени тратится на резку и сборку деталей, чтобы они соответствовали планам. Это не обязательно с SIP. На самом деле, построить весь дом можно всего за несколько дней, потому что SIP-панели уже вырезаны, измерены и проверены на заводе.

    Поскольку нехватка квалифицированной рабочей силы в США продолжает расти, рабочая сила быстро становится одним из самых дефицитных ресурсов в строительной отрасли. Традиционные методы строительства увязают в истощении рабочей силы, а сроки строительства продлеваются из-за проблем с глобальной цепочкой поставок. Это поставило потенциальных домовладельцев, заинтересованных в новом строительстве, в затруднительное положение.

    Строители могут решить обе проблемы, переключившись на строительство SIP. Во-первых, простота установки требует меньших трудозатрат, что позволяет использовать винты меньшего размера с большей эффективностью. Во-вторых, когда вы строите с помощью SIP, вы больше не зависите от местной лесопилки и проблем цепочки поставок, с которыми они сталкиваются. Вы знаете, что когда вы размещаете заказ у известного производителя, вы получите сборную стеновую систему на месте, вовремя и по цене, которую вы обязались за несколько месяцев до этого.

    Еще одним уникальным свойством дома из SIP является экономия средств в течение всего срока службы, связанная с энергоэффективностью конструкции. Дома SIP спроектированы так, чтобы быть герметичными и энергоэффективными (см. Энергоэффективность выше). В результате домовладельцы, которые строят с SIP, видят экономию до 60% на отоплении и охлаждении по сравнению с традиционным домом.

    SIP обеспечивают превосходную прочность

    Один из вопросов, который мы получаем ежедневно, заключается в том, можем ли мы построить дом из SIP в «таком-то и таком-то» месте из-за сильных ветровых, снеговых или сейсмических нагрузок. Ответ почти всегда ДА!

    Стеновые и кровельные панели со структурной изоляцией выдерживают почти вдвое большую вертикальную и горизонтальную нагрузку по сравнению с традиционной стеновой системой с двойным каркасом. Панельный дом может быть построен почти везде, где каркасно-каркасная конструкция соответствует номиналу, обеспечивая при этом дополнительные преимущества для людей, строящих в местах с высокими требованиями к нагрузке.

    Еще одним дополнительным преимуществом, связанным с надежностью SIP, является гибкость конструкции. При обрамлении дома стандартным 2-кратным пиломатериалом вам часто приходится перепроектировать в определенных местах, чтобы получить желаемый дизайн. Явная прочность SIP дает больше свободы в дизайне без добавления каких-либо дополнительных материалов.

    SIP-стены обеспечивают звукоизоляцию

    Вспененный полистирол (EPS) SIP-панели обеспечивают невероятную звукоизоляцию. Пенополистирол обладает поглощающими и изолирующими характеристиками, которые в сочетании с обшивкой из OSB помогают приглушать и уменьшать передачу звука между стенами. Насыпная и одеяльная изоляция не имеет характеристик развязки, что обеспечивает значительную передачу звука и вибрации.

    Большинство домов из SIP построены с использованием панельной системы снаружи и стандартного двойного каркаса внутри. Важно понимать, что SIP также можно использовать в качестве внутренних стен. Особенно приятно использовать звукоизоляционные свойства внутренних стеновых систем SIP при проектировании домашнего офиса, кинозала или личной студии.

    SIP помогают предотвратить заражение насекомыми и грызунами

    Не все SIP созданы одинаковыми, но когда вы работаете с известным производителем, вы можете рассчитывать на продукт, который не только структурно прочный и хорошо изолирован, но и устойчив к грызунам и насекомым.

    Компания Extreme Panel Technologies, лидер в производстве SIP-панелей, применяет в своем производственном процессе обработку боратом цинка. Борат цинка помогает защитить OSB-обшивку стен и кровельных панелей от биологических элементов, таких как грибковое разложение, и препятствует повреждению насекомыми. Обработка также нетоксична и безопасна для людей, домашних животных и окружающей среды.

    Для получения дополнительной информации об обработке оксидом цинка для панелей Extreme Panels Structure Shield ознакомьтесь с подробной брошюрой о продукции.

    Как установить SIP-панели – Понимание конструкции SIP

    Теперь, когда у вас есть общее представление о том, что такое SIP-панели, как они работают и какие преимущества они предоставляют обычному домовладельцу или строителю, мы можем углубиться в технические аспекты. панелей.

    Присоединяйтесь к нашему производителю панелей, компании Extreme Panel Technologies, которая проведет вас через серию видеороликов из 18 частей, подробно описывающих установку SIP. К концу серии вы будете иметь полное представление о том, как строится дом из SIP, и сможете решить, подходит ли он для вашего проекта или нет!

    Серия видеороликов из 18 частей – от фундамента до электрооборудования

    Введение в панель Extreme
    Что входит в комплект поставки панели SIP
    Как читать строительные чертежи панели SIP
    Как установить нижние панели SIP
    Как установить стену SIP Панели
    Как установить коробчатые шлицы в стеновые SIP-панели
    Как установить угловой брус в SIP-панели
    Как установить верхние панели в SIP-панели
    Как установить верхние прокладки в SIP-панели
    Как установить коробку окон в SIP-панели
    Как установить панельную ленту на стеновую SIP-панель
    Как прикрепить каркасные внутренние стены к наружным стенам SIP
    Как установить кровельные SIP-панели
    Как установить и герметизировать Материал заднего кармана в SIP-панелях крыши
    Как установить ленту SIP-панели на коньковый брус
    Как герметизировать конек SIP-панели крыши
    Как подключить SIP-панель — советы и рекомендации
    Механические преимущества использования SIP

    Хотите узнать больше?

    Вы можете обратиться к персоналу Integrity Timber Frame с любыми вопросами, комментариями или запросами на консультацию, заполнив нашу краткую контактную форму, отправив нам электронное письмо по адресу [email protected] com или позвонив нам напрямую по телефону (888). )731-4299.

    Часто задаваемые вопросы по SIP | BSCSGI

    SIP ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ


    В: Что такое конструкционные изолированные панели?
    A: Структурно-изолированные панели (SIP) — это строительные панели с высокими эксплуатационными характеристиками, используемые для полов, стен и крыш жилых и небольших коммерческих зданий. Панели обычно изготавливаются путем размещения сердцевины из жесткого пенополистирола между двумя конструкционными обшивками из ориентированно-стружечной плиты (OSB). Вместо этого мы в BlackStar используем плиты MGO, которые намного лучше подходят для тропического климата, обладают повышенной ударопрочностью и защитой от термитов. Другой материал кожи может быть использован для определенных целей. SIP изготавливаются в условиях заводского контроля и могут быть изготовлены по индивидуальному заказу для каждого дома. В результате система здания является чрезвычайно прочной, энергоэффективной и экономичной. Строительство с SIP сэкономит вам время, деньги и труд.

    В: Как работает процесс проектирования и изготовления конструкционных теплоизоляционных панелей?
    A: Строительство дома из SIP или коммерческого здания начинается со строительной документации. Как только проектная документация оказывается в руках специалиста BlackStar, она преобразуется в рабочие чертежи SIP, на которых указаны размеры каждой отдельной панели. Рабочие чертежи просматриваются строителем, инженером, владельцем здания и другими заинтересованными сторонами. После окончательной доработки рабочих чертежей SIP изготавливаются и отправляются на строительную площадку для установки.

    В: Каково значение теплостойкости конструкционных теплоизоляционных панелей?
    A: Значения R для SIP зависят от толщины SIP и типа используемого материала сердцевины. Статические R-значения оценивают эффективность изоляционного материала. Однако они не точно описывают, как продукты работают в реальных условиях. При установке стекловолокна или других типов изоляции они устанавливаются вокруг структурных элементов из дерева или металла, которые имеют очень плохие изоляционные свойства. Установленные на месте изоляционные материалы также подвержены дефектам монтажа. Национальная лаборатория Ок-Риджа Министерства энергетики изучила и проверила работоспособность целых стеновых конструкций на больших участках. Полученные данные значения R для всей стены показывают, что стена из SIP толщиной 4,5 дюйма с рейтингом R-14 превосходит стену размером 2 x 6 дюймов с R-19.изоляция из стекловолокна.

    В: Где я могу узнать больше о конструкционных теплоизоляционных панелях?
    A: посетите Ассоциацию структурных изоляционных панелей (SIPA) и просмотрите публикации в интернет-магазине SIPA. «Строительство со структурно-изолированными панелями» Майкла Морли и «Руководство строителя по структурно-изолированным панелям» (SIP) Джо Лстибурека — две популярные книги, содержащие огромное количество информации.

    В: Насколько быстрее я могу строить со структурными теплоизоляционными панелями?
    A: Дома из SIP строятся быстрее, чем здания с традиционным каркасом. Согласно независимому исследованию, проведенному компанией R. S. Означает единицу Reed Construction Data.


    Размеры панелей могут достигать 8 на 24 фута, что позволяет быстро монтировать целые стены, сокращая время высыхания. SIP могут поставляться готовыми к установке строительных компонентов, когда они прибывают на строительную площадку, что исключает время, необходимое для выполнения отдельных операций по возведению каркаса, изоляции и обшивки каркасно-каркасных стен на стройплощадке. Оконные проемы могут быть предварительно вырезаны в панелях, и в зависимости от размера может не потребоваться установка отдельного перемычки. Электрические каналы обычно предусмотрены в сердцевине панелей, поэтому нет необходимости просверливать шпильки для проводки.

    В: Сколько трудозатрат я могу сэкономить, используя конструкционные изолированные панели?
    A: Поскольку SIP изготавливаются заранее, требуется минимальное количество дополнительного каркаса. SIP всегда прямые и верные, гораздо меньше обратных вызовов, нет выбраковки или необходимости выравнивания стен. SIP также обеспечивают однородную поверхность для прибивания гвоздей как для внутренней, так и для внешней отделки.

    В: Сколько денег я могу сэкономить, используя структурные изолированные панели?
    A: Строители могут сэкономить деньги за счет снижения затрат на строительство и рабочую силу. Превосходные значения теплопроводности всей стены и герметичность здания, обеспечиваемые SIP, позволяют уменьшить размеры оборудования HVAC и свести к минимуму количество воздуховодов. Строители также могут значительно сократить вывоз мусора на стройплощадке и временное отопление во время строительства. Домовладельцы, которые используют другие энергоэффективные функции в конструкции SIP, могут извлечь выгоду из энергоэффективности дома SIP со снижением затрат на отопление и охлаждение на 50 процентов и более, возможной квалификацией для энергоэффективных ипотечных кредитов и более высокой оценочной стоимостью.


    В: Сколько стоят конструкционные теплоизоляционные панели?
    A: Информацию о ценах можно получить, связавшись с любым из членов SIPA Производителя или Дилера/Дистрибьютора. Тем не менее, цена материала не отражает экономию труда, которую можно получить при строительстве SIP. Исследование, проведенное R.S. Подразделение средств Reed Construction Data показывает, что строительство с использованием SIP может сократить потребности в рабочей силе на целых 55 процентов по сравнению с обычным деревянным каркасом. Строители также могут рассчитывать на снижение затрат на утилизацию отходов на стройплощадке и экономию на оборудовании ОВКВ. Энергоэффективные здания SIP требуют более высокой рыночной цены из-за экономии на коммунальных услугах, которую они предлагают покупателям жилья. Если принять во внимание все эти факторы, строительство с использованием SIP часто обходится дешевле, чем с использованием других строительных систем.

    В: Насколько экологичны структурно-изолированные панели?
    А: Чрезвычайно! Все дело в энергоэффективности. Структурные изолированные панели являются одной из самых экологически ответственных строительных систем. Оболочка здания SIP обеспечивает высокий уровень изоляции и чрезвычайно герметична, а это означает, что количество энергии, используемой для обогрева и охлаждения дома, может быть сокращено до 50 процентов. Энергия, питающая дома и коммерческие здания, ответственна за большую часть парниковых газов, выбрасываемых в атмосферу. Сокращая количество энергии, используемой в зданиях, архитекторы, строители и домовладельцы могут внести свой вклад в создание чистой окружающей среды в будущем.

    Использование ресурсов:
    Изоляция, используемая в SIP, представляет собой легкий жесткий пенопласт, состоящий на 98% из воздуха, для производства которого требуется лишь небольшое количество нефти. Пенопластовая изоляция, используемая в сердечниках панелей, производится с использованием пенообразователя, не содержащего хлорфторуглеродов, который не угрожает озоновому слою земли.

    Минимизация отходов:
    Поскольку SIP изготавливаются на заводе, меньше отходов на строительной площадке необходимо захоранивать. Заводское производство часто осуществляется с использованием программного обеспечения для оптимизации, и многие производители перерабатывают заводские отходы для производства других продуктов из пенопласта.

    В: Насколько прочны конструкционные теплоизоляционные панели?
    A: Структурные характеристики SIP аналогичны стальным двутавровым балкам. Обшивка MGO действует как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция дает SIP преимущество при работе с плоскими сжимающими нагрузками. SIP могут быть спроектированы для большинства приложений.

    В: Как поддерживаются конструкционные изолированные панели? В панелях есть шпильки?
    A: Для большинства приложений SIP структурно самодостаточны. Структурные характеристики SIP аналогичны стальным двутавровым балкам. Обшивка MGO действует как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция чрезвычайно прочная и устраняет необходимость в дополнительном каркасе. В тех случаях, когда точечная нагрузка от балки или перемычки требует дополнительной поддержки, на месте соединения панелей в плоскости устанавливаются двухмерные деревянные шлицы или шлицы из инженерной древесины. SIP также используются в качестве навесных стен для конструкций из стального или деревянного каркаса.
    В крупных коммерческих приложениях SIP могут минимизировать количество необходимой структурной поддержки и снизить материальные затраты. В кровельных применениях SIP полагаются на балки и прогоны для поддержки. SIP могут охватывать большие расстояния, позволяя использовать минимальное количество структурных опор.

    В: Как правильно подобрать оборудование HVAC?
    A: Высокие изоляционные свойства SIP позволяют использовать меньшее оборудование HVAC. При работе с подрядчиком по HVAC убедитесь, что его расчеты учитывают точную оценку обычно низкого уровня инфильтрации воздуха в доме SIP. Правильный выбор размеров системы ОВКВ имеет решающее значение, поскольку система ОВКВ негабаритных размеров не сможет достичь стабильной производительности, для которой было разработано оборудование. Оборудование HVAC с коротким циклом будет менее энергоэффективным и потребует большего обслуживания, чем оборудование HVAC надлежащего размера.

    В: Насколько важна вентиляция?
    A: Здания SIP чрезвычайно герметичны и требуют механической вентиляции. Вентиляционные системы подают свежий воздух в здание в контролируемых количествах и удаляют влажный и застоявшийся воздух наружу. Ограничивая воздухообмен контролируемыми системами вентиляции, дома SIP позволяют фильтровать весь поступающий воздух от аллергенов и осушать его, что обеспечивает лучшее качество воздуха в помещении. Правильная вентиляция важна во всех домах для сохранения качества воздуха в помещении.


    В: Требуются ли пароизоляции в зданиях из конструкционных теплоизоляционных панелей?
    A: Воздушные или пароизоляционные барьеры не требуются в зданиях SIP, поскольку правильно герметизированные SIP создают воздушный барьер, соответствующий нормам, с рейтингом проницаемости менее 1,0 перм. Кроме того, вспененный сердечник SIP является сплошным и непрерывным по всей стене, что устраняет проблемы конвекции и конденсации, которые могут возникнуть в полых стенах.

    В: Как структурно-изолированные панели улучшают качество воздуха в помещении?
    A: Герметичность оболочки здания SIP предотвращает доступ воздуха внутрь дома, за исключением контролируемых количеств. Контролируемая внутренняя среда здорова и комфортна. Влажность можно легче контролировать в доме из SIP, в результате чего дом становится более комфортным для жильцов и менее подверженным росту плесени и пылевым клещам.

    В: Как структурно-изолированные панели реагируют на огонь?
    A: Кодексы жилых зданий требуют, чтобы пенопластовая изоляция была отделена от внутренней части здания материалом, который остается на месте в течение не менее 15 минут воздействия огня. Этому требованию отвечают структурно-изолированные панели, облицованные гипсокартоном толщиной 0,5 дюйма. Коммерческим строителям может потребоваться огнестойкая стена или крыша в течение одного часа, что достигается путем тестирования и внесения в список конкретной стены или крыши в соответствии с ASTM E119. с аккредитованным сертификационным агентством.


    В: Препятствуют ли звукоизоляционные панели передаче звука?
    A: Звукоизоляция SIP-стены зависит от толщины нанесенного гипсокартона, нанесенной внешней отделки и толщины используемого изоляционного пенопластового сердечника. SIP особенно эффективно блокируют высокочастотный шум, и большинство домовладельцев отмечают тихий комфорт дома SIP. Однако низкочастотные звуки не так эффективно останавливаются оболочкой здания SIP. Для многоквартирных и коммерческих зданий универсальный коэффициент звукопередачи (STC) используется для определения звукостойкости стеновых конструкций. Доступны сборки с различными рейтингами STC, включая варианты с рейтингом STC выше 50 для разделительных стен в многоквартирных домах.

    В: Совместимы ли конструкционные изолированные панели с другими строительными системами?
    A: SIP совместимы с другими системами здания. Стеновые панели могут располагаться на различных материалах фундамента, в том числе на литом бетоне, блоках или изолированных бетонных формах. SIP имеют размеры, позволяющие принимать пиломатериалы по размерам, и полностью совместимы с каркасом из палочек. Строители могут выбрать строительство со стенами из SIP и обычной ферменной крышей или с деревянными стенами и крышей из SIP с небольшими трудностями. SIP также популярны как метод обеспечения хорошо изолированной оболочки здания для деревянных каркасных конструкций.

    В: Какие соображения необходимо учитывать при строительстве из конструкционных теплоизоляционных панелей по сравнению с обычным каркасом?
    A: Большая часть конструкции с SIP-панелями очень похожа на обычный каркас. СИП принимают габаритные пиломатериалы и скрепляются между собой при помощи скоб, гвоздей или шурупов. Надлежащая герметизация особенно важна в конструкции SIP. Все стыки должны быть герметизированы специальной уплотнительной мастикой СИП или низкорасширяющимся пенным герметиком и/или лентой СИП. Пустоты между панелями и неиспользуемые электророзетки необходимо заполнить малорасширяющейся пеной. В дополнение к герметизации, планирование и рассмотрение должны применяться к обработке материалов. Хотя меньше 8 на 4 фута. панели можно установить вручную, большие 8 на 24 фута. панели требуют использования оборудования для разгрузки и установки.

    В: Можно ли модифицировать конструкционные изолированные панели на месте?
    A: Модификацию на месте можно легко выполнить с помощью нескольких дополнительных специальных инструментов SIP. Панели можно резать с помощью дисковой пилы или приспособления для резки балок к циркулярной пиле. Затем пенопластовый сердечник может быть утоплен для шлицов или габаритных пиломатериалов с помощью совка для пены с горячей проволокой или специальной насадки для угловой шлифовальной машины для углубления сердечника.

    В: Как устанавливается электропроводка и арматура?
    A: Электрические провода протянуты через заранее прорезанные каналы внутри сердцевины панелей, называемые «канавками». Производители вырезают заглушки в процессе производства в соответствии с электрическим проектом дома. Затем электрики могут использовать рыбную ленту для прокладки проводов через отверстия в панелях, не сжимая изоляцию и не просверливая шпильки. Проводка также может быть проложена через кабельные каналы в плинтусе и в полости за скошенной прокладкой на соединениях крыши и стены SIP.

    В: Можно ли монтировать сантехнику в конструкционные изолированные панели?
    A: Водопровод не должен располагаться в наружных стенах SIP из-за возможности образования конденсата или замерзания трубопроводов в холодном климате. На этапе проектирования проекта вся сантехника должна быть перенесена на внутренние стены. Если сантехника должна быть расположена на внешней стене, рекомендуется установить на внутренней стороне стены канавку, чтобы скрыть сантехнику. Другой вариант — соорудить небольшой участок стены с использованием обычного деревянного каркаса, по которому можно провести водопровод. Сантехнические проходки, такие как DWV, могут быть размещены через SIP, если они тщательно герметизированы для предотвращения проникновения воздуха.

    В: Как прикрепить сайдинг или другую наружную облицовку к конструкционным изоляционным панелям?
    О: Строителям следует ознакомиться с инструкциями по установке производителя сайдинга, чтобы узнать, как прикрепить их продукт к SIP. Поскольку в SIP используется очень мало твердых пиломатериалов, при креплении внешней облицовки часто требуется увеличенный список крепежных элементов. Если производитель сайдинга не предлагает рекомендаций по креплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать подходящую частоту крепления, получив информацию о возможностях выдергивания крепежа от производителя SIP. Также важно соблюдать надлежащие процедуры управления влажностью при нанесении любого типа облицовки на SIP. Руководство строителя по структурно-изолированным панелям (SIP) содержит подробную информацию о креплении различных типов облицовочных материалов. За исключением металлического и винилового сайдинга, в Руководстве строителя рекомендуется, чтобы все облицовочные материалы устанавливались с дренажным зазором между облицовкой и атмосферостойким барьером в климатических условиях со средним годовым количеством осадков более 20 дюймов.

    В: Можно ли использовать встраиваемые светильники в структурных теплоизоляционных панелях?
    A: Встраиваемые светильники никогда не должны быть встроены в конструкционные изолированные панели. Для установки встраиваемых светильников необходимо соорудить внутренний софит.

    В: Можно ли прикрепить кухонные шкафы к конструкционным изоляционным панелям?
    A: Рекомендуется, чтобы производитель шкафа предоставил инструкции по подключению своего продукта к SIP. Как правило, требуется увеличенный график крепежа. Другой вариант — установить фанерные полосы позади шкафов, чтобы обеспечить дополнительную прочность крепления для крепежа. Если производитель шкафа не дает рекомендаций по креплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать соответствующую частоту крепления, получив данные о возможностях выдвижения крепежа Extreme.

    В: Подвержены ли конструкционные изолированные панели насекомым?
    A: Хотя термиты не питаются сердцевинами панелей из пенопласта, были случаи, когда эти насекомые выдалбливали сердцевины панелей и использовали их в качестве места для гнездования. Многие производители предлагают SIP с пеной, обработанной боратом, чтобы обеспечить устойчивость к термитам. Термитов также можно отпугнуть с помощью специально разработанной стальной сетки. Обе эти обработки очень эффективны, но они не заменяют тщательную профилактику и уход за термитами, как и в случае любой другой деревянной конструкции.

    В: Подвержены ли конструкционные изолированные панели плесени и грибку?
    A: Герметичная оболочка здания SIP является основой успешной стратегии борьбы с плесенью. Чрезвычайно низкий уровень инфильтрации воздуха в SIP-зданиях позволяет подавать поступающий воздух в контролируемых количествах с помощью оборудования для обработки воздуха. Надлежащее осушение поступающего воздуха в соответствии со стандартами ASHRAE создаст среду, в которой плесень физически не может расти. В дополнение к созданию воздухонепроницаемой конструкции SIP являются прочными и не имеют полостей в стене, где влага может конденсироваться и вызывать невидимый рост плесени.

    В: Что насчет кровли? Нужно ли вентилировать здание с конструкционной теплоизоляционной панельной крышей?
    A: Зона внутри оболочки здания SIP считается кондиционируемым пространством и будет вентилироваться системой HVAC здания. Нет необходимости предусматривать вентилируемый чердак под СИП-кровлей, и это нанесет ущерб кондиционируемому пространству здания. Большинство производителей кровли указывают, как прикрепить их продукт к SIP.

    В: Нужно ли вентилировать здание со структурно-изолированной панельной крышей?
    A: Зона внутри оболочки здания SIP считается кондиционируемым пространством и будет вентилироваться системой HVAC здания. Нет необходимости предусматривать вентилируемый чердак под СИП-кровлей, и это нанесет ущерб кондиционируемому пространству здания.

    Структурно-изолированная панель (SIP) Строительство

    SIP – это новый строительный материал, который на самом деле не очень новый. Он существует уже почти 70 лет, с 1952 года. Первые известные здания из SIP были возведены Олденом Доу, сыном владельца Dow Chemical Company, с использованием технологии, которая выросла из исследований во время Второй мировой войны панелей с нагруженной обшивкой, используемых для создания легких самолетов. и судовые компоненты. С тех пор здания Dow находятся в постоянном пользовании и до сих пор являются структурно прочными. После мировой войны Dow Chemical и другие химические компании искали применение революционному материалу в мирное время и разработали, среди прочего, вездесущий пенополистирол 9.1146® кофейная чашка.

    SIP состоят из двух внешних обшивок и внутренней сердцевины из изоляционного материала, образуя монолитный блок. В большинстве конструкционных панелей используется плита с ориентированной стружкой (OSB) для их обшивки или «облицовки» отчасти потому, что материал доступен в больших размерах (до 12 футов x 36 футов), а характеристики OSB были тщательно проверены на соответствие строительным нормам и правилам. Сердцевина SIP изготавливается из пенополистирола (EPS), экструдированного полистирола (XPS) или пенополиуретана. Все они являются теплоизоляционными материалами с высоким значением R.

    Изоляционная сердцевина и две оболочки SIP сами по себе являются нематериальными компонентами, но при ламинировании под давлением в строго контролируемых условиях эти материалы действуют синергетически, образуя композит, более прочный, чем сумма его частей. Производители панелей поставляют шлицы, соединители, клеи и крепежные детали для монтажа этих систем. При правильном проектировании и сборке конструкция, построенная из SIP, не нуждается в раме или каркасе для ее поддержки.

    SIP превосходит традиционные методы строительства стен, крыш и полов практически во всех категориях:

    • Более энергоэффективный. 4-дюймовая SIP-стена превосходит 6-дюймовую каркасную стену по тепловой эффективности.
    • Бесплатный сквозняк. Инфильтрация воздуха практически исключена.
    • Тише. Противостоит проникновению шума снаружи и из соседних помещений.
    • Сильнее. SIP-здание переживет шторм, который сравняет с землей обычную конструкцию.

    Теплоизоляция

    Превосходство конструкции SIP по сравнению с обычным каркасом с изоляцией из стекловолокна было ясно продемонстрировано в недавнем испытании, проведенном Национальной лабораторией Ок-Ридж (ORNL). Подробное изучение различных методов возведения ограждающих конструкций дома (например, стен, крыши, пола) показало, что SIP-каркас обеспечивает гораздо более высокое значение R для всей стены, чем сопоставимый дом с традиционным каркасом.

    В ходе исследования измерялись характеристики теплопередачи SIP и обычных каркасных стен на всю стену. Измерения всей стены учитывают потери тепла из-за швов и тепловые мосты через стойки стены и, следовательно, являются более точными, чем тестирование только изоляционного материала при измерении R-значений зданий.

    4-дюймовая SIP-стена набрала R-14 в тестах на всю стену по сравнению с R-9.0,8 для каркасной стены размером 2 x 4 дюйма. Результаты испытаний 6-дюймовых SIP-панелей на всю стену по сравнению со стенами с деревянными стойками размером 2 x 6 дюймов были схожими. Стена SIP набрала R-21,6, а стена с деревянными стойками набрала R-значение для всей стены 13,7. Наиболее заметным результатом стало то, что 4-дюймовая SIP-стена превзошла 6-дюймовую обычную стену .

    Эти результаты не так уж удивительны, поскольку в домах, построенных из SIP, меньше швов и, следовательно, они, как правило, более герметичны, чем дома, построенные из стержней, а швы, которые у них есть, обычно заделываются и / или заклеиваются специальной лентой. Кроме того, поскольку изоляция существует между двумя несущими панелями, в здании SIP требуется меньше каркаса и, следовательно, меньше тепловых мостов через стенные стойки.

    Исследование изоляции всей стены ORNL

    На основе своего исследования эффективности изоляции дома Национальная лаборатория Ок-Ридж разработала более точную оценку эффективности изоляции, которую она назвала оценкой «Вся стена».


    Согласно исследованию, более старые измерения теплового сопротивления вводят в заблуждение, поскольку они не учитывают все возможные «тепловые короткие замыкания» через изоляцию. Короткое замыкание — это просто место в стене, где изоляция отсутствует или прерывается другими материалами. Шпилька в обычной стене короткая, как и зазор, оставленный для электрической коробки.

    Oak Ridge предлагает рейтинг R-значения для всей непрозрачной стены (не включая окна и двери) для измерения тепловых характеристик не только изоляции и конструктивных элементов, но и типичных деталей интерфейса оболочки, таких как пересечение с другими стенами, пол , фундамент и окна. Стандарт также учитывает ранее игнорируемые факторы, такие как влагостойкость (изоляционные свойства некоторых материалов значительно ухудшаются во влажном состоянии), тепловая масса и сопротивление проникновению воздуха (тепло перемещается вместе с воздухом).

    Используя свою новую рейтинговую систему для изучения эффективности различных изоляционных материалов в типичных стенах домов, Лаборатория обнаружила большие различия между номинальным рейтингом изоляции и ее фактическими тепловыми характеристиками в стене.

    Наилучшими показателями были изолированные бетонные формы из-за отличного теплового сопротивления внешней пены в сочетании с тепловой массой бетона внутри этих конструкций. Следующим лучшим было теплоизоляционные панели . Исследование показало, что 4-дюймовая SIP-стена более эффективно блокирует теплопередачу, чем 6-дюймовая обычная стена с каркасом из стоек, и обеспечивает в 15 раз меньшую инфильтрацию воздуха.

    Краткое изложение отчета об исследовании ONRL см. в статье «Тепловые характеристики и рейтинги стен» Джеффри Э. Кристиана и Яна Косни, Национальная лаборатория Ок-Ридж, занимающаяся исследованием оболочки здания. Вы можете рассчитать R-коэффициент теплоизоляции в своем собственном доме, используя Калькулятор тепловых характеристик стены ORNL. Результаты, вероятно, вас удивят.

    SIP работают примерно на 97% от их заявленного R-значения в целом, уступая только 3% отверстиям для гвоздей, швам и шлицам. Из-за разнообразия термических разрывов в обычной конструкции стены, характеристики всей стены на 30% ниже, чем заявленное R-значение стены. Опорные стены теряют тепловые характеристики из-за шпилек, гвоздей, шурупов, электропроводки, распределительных коробок и других повреждений теплового барьера.

    Даже эта относительно низкая производительность обычных стен зависела от того, чтобы изоляция из стекловолокна была тщательно установлена ​​без воздушных пустот. Если в установке есть даже небольшие дефекты, R-значение резко падает. Авторы исследования ORNL, Джеффри Кристиан и Ян Косни, сообщили:

    “[T]коэффициент R всей стены деревянного каркаса 2 x 6 с прокладками из стекловолокна R-19, установленными с закругленными плечами, 2% полых пустот и бумажными поверхностями, прикрепленными к внутренней поверхности каждой стойки, был только R-11. Это значение R для всей стены представляет собой снижение на 42% по сравнению со значением R-19, указанным на этикетке стекловолоконной плиты. Кажущиеся незначительными ошибки при установке изоляции и тепловые короткие замыкания, возникающие из-за деталей интерфейса, накапливаются до значительных ударов ». («Расчет R-значений всей стены в сети» из Home Energy Magazine Online , ноябрь-декабрь 1999 г.).

    Структурная прочность

    Конструктивно СИП можно сравнить с двутавровой балкой: пенопластовый сердечник выступает в роли стенки, а облицовки аналогичны полкам двутавра. Все элементы СИП находятся под напряжением, оболочки испытывают растяжение и сжатие, а сердцевина сопротивляется сдвигу и короблению. Под нагрузкой облицовки SIP действуют как тонкие колонны, а сердцевина стабилизирует облицовки и сопротивляется силам, пытающимся отклонить колонны. Чем толще сердцевина, тем лучше панель сопротивляется короблению, поэтому SIP-панели с большей сердцевиной обеспечивают лучшую изоляцию и также прочнее.

    Прочность на сжатие

    Многократные инженерные испытания показывают, что конструкция SIP прочнее, чем обычные стены и каркас крыши. Типичная стеновая панель SIP выдерживает вертикальное сжатие более 2000 фунтов. за погонный фут до того, как произойдет структурное повреждение. Это означает, что 8-футовая секция стены SIP выдержит около 4 автомобилей Cadillac или один грузовик Mack. Ни одна стена с традиционным каркасом не могла выдержать такой большой вес.

    Сопротивление сдвигу

    Сопротивление горизонтальным нагрузкам называется сопротивлением сдвигу — способностью объекта выдерживать горизонтальные нагрузки без повреждений. Сопротивление скольжению — это способность выдерживать эту силу без деформации. Оба они важны для противостояния повреждениям от штормов.

    Используя стандартный тест, одобренный ICBO и BOCA (ASTM E-72-80, «Проведение испытаний панелей для строительства зданий на прочность, раздел 14»), испытатели обнаружили, что стандартная стена из SIP-панелей размером 4 x 8 футов x 4-1/2 дюйма имеет более в три раза больше напряжения сдвига сопротивления, чем традиционная стеновая сборка. При таком уровне нагрузки, который разрушил бы обычную стену, стена из СИП прогнется примерно на 1/8 дюйма. Эта разница хорошо заметна в конструкции из СИП, подверженной воздействию сильного ветра. Очень заметно отсутствие скрипов и стонов. также почему в здании SIP меньше или совсем нет обратных вызовов из гипсокартона из-за растрескивания или отказа крепежа.

    Такая высокая прочность на сдвиг обеспечивает реальную безопасность, когда мать-природа начинает капризничать.

    Землетрясение в Кобе, Япония, в 1993 году разрушило большую часть города, но SIP-дома в зоне разрушения остались практически невредимыми. Во время торнадо 1998 года в Клермонте, штат Джорджия, SIP-дом на пути урагана потерял 25 взрослых деревьев и половину черепицы и был поражен шестью вырванными с корнем деревьями, но дом не получил структурных повреждений, в то время как двадцать семь других, условно каркасные дома в городе были разрушены.

    SIP-панели становятся все более предпочтительным материалом для стен и крыш в районах, подверженных ураганам и землетрясениям. SIP-дома во время недавних ураганов на побережье Мексиканского залива потеряли окна и окна, но конструкции уцелели, в то время как обычные дома практически исчезли. Торнадо 2002 года в округе Самнер, штат Теннесси, разрушил бетонный фундамент под домом из SIP и полностью уничтожил его крыльцо, но оболочка из SIP уцелела без значительных повреждений, продолжая защищать содержимое дома от ветра и дождя.

    Горючесть и токсичность

    Как материал ведет себя при пожаре, является первоочередной задачей органов пожарной безопасности. У огня есть три требования: топливо, зажигание и кислород. SIP не имеют «воздуха» в своих твердых ядрах изоляции, поэтому огонь, «забегающий по стене» внутри полости стены, невозможен, в отличие от домов с традиционным каркасом, где это слишком распространено. SIP прошли все стандартные испытания на огнестойкость, необходимые для деревянных конструкций или конструкций типа V. Ключевым элементом пожарной безопасности является защита SIP и любой другой несущей конструкции 15-минутными тепловыми барьерами, такими как гипсокартон.

    Горящие материалы выделяют дым и газы, которые в некоторых случаях могут довольно быстро убить вас. Фактически, вдыхание продуктов термического разложения (дым, газы и пары) является причиной большинства смертей при пожаре. Строительные нормы и правила в США практически исключили требования к токсичности при горении, поскольку пока еще нет приемлемого протокола испытаний для имитации реальных условий пожара.

    Относительная токсичность обычных предметов домашнего обихода

    Национальный исследовательский совет Канады

    Материал Показатель токсичности Типичное домашнее использование
    *Полистирол 20 SIP жилы, изоляционные панели
    Полиэстер 20 Одежда, шторы
    *Фенольная смола 30 Изоляция, мастики, связующие вещества в некоторых OSB, MDF, ДСП, ламинированных столешницах (таких как продукты Formica®, Silestone и твердые отделочные материалы)
    *Дерево (белая сосна) 50 Обычный каркас крыши и стен, фанера, ориентированно-стружечная плита
    Хлопок 60 Одежда, шторы, постельное белье
    ПВХ (винил) 360 Бытовая техника, сайдинг, двери, окна, занавески для душа, сиденья для унитазов, посуда
    Шерсть 390 Ковры, одежда
    Нейлон-6 950 Одежда, мебель, шторы, ковры, постельное белье
    *Жирным шрифтом выделены материалы, распространенные в SIP-панелях.
    Материалы, используемые в типичных SIP: дерево, смола и полистирол, имеют низкий риск токсичности по сравнению с другими материалами, обычно используемыми в доме. Полистирол, например, обычный основной материал в SIP-панелях, имеет 20 баллов. Нейлон, материал, который можно найти во всем, от ковров до одежды, убьет вас почти мгновенно.

    Но в Канаде Национальный исследовательский совет определил риски для здоровья, связанные с различными горючими материалами, по существу суммировав все риски материала в единый индекс токсичности. Чем выше показатель токсичности, тем опаснее материал.

    Большинство строительных норм и правил запрещают использование любых материалов, более токсичных, чем древесный дым, который имеет 50 баллов. Даже древесный дым может убить вас, если вы вдыхаете его в достаточном количестве, но любой балл 50 или ниже, по крайней мере, дает вам шанс выбраться из огня. Если вам больше 50, ваши шансы не так хороши, и любой материал с оценкой выше 100, вероятно, не должен находиться в вашем доме ни в какой форме, включая одежду, шторы, ковер и мебель. Нейлоновый ковер на 960, например, это мгновенная смерть в огне.

    Конструкция из SIP-панелей стоит немного дороже, чем обычная каркасная конструкция. Более высокая стоимость материала для стены или крыши SIP в значительной степени компенсируется экономией трудозатрат. А с учетом других факторов экономии стоимость строительства SIP может быть значительно меньше, чем у обычного каркаса.

    Прямые затраты на строительство

    Первоначальная стоимость строительства SIP-панелей выгодно отличается от традиционного каркаса стен и крыш. SIP-панели, как правило, дороже, чем обычные материалы для каркаса, но экономия на рабочей силе стирает большую часть, если не все различия.

    Прямое сравнение затрат:


    SIP по сравнению с обычным каркасом стены
    Описание Обычный
    Настенный Стоимость
    SIP-панель
    Стоимость стены
    SIP-панели (и сопутствующие материалы
    )
    4120
    Шпильки 420
    Тарелки 210 210
    Пароизоляция 52
    Обшивка 420
    Изоляция 466 51
    Обертка для дома 190
    Труд 3000 600
    Итого 4 758 4 981
    Данные предоставлены компанией Sticks & Structures, L. L.C.

    Имейте в виду, однако, что почти все опубликованные исследования по сравнению затрат были либо подготовлены, либо спонсированы производителями SIP, и, возможно, их следует воспринимать с небольшой долей скептицизма. Однако наш опыт показывает, что они в значительной степени точны. Строительство SIP, кажется, стоит не больше, чем обычное обрамление, если панели изготовлены правильно. Если нет, то стоимость возрастает в ожидании изготовления и отправки новых панелей. К счастью, это редкое явление.

    Косвенная экономия на строительстве

    Помимо прямых затрат на строительство, существуют и другие соображения, связанные с непосредственными затратами, которые труднее подсчитать, но тем не менее они вполне реальны.

    >

    Меньшая печь: дом SIP, как правило, на 50-75% более энергоэффективен, чем обычные аналоги. Система отопления и кондиционирования для SIP-дома также может быть соответственно меньше и, следовательно, дешевле.

    Более короткий воздуховод: система воздуховодов может быть значительно короче. Старое правило воздуховодов, согласно которому все регистры должны проходить к внешней стене каждой комнаты, было предназначено для противодействия неизбежному проникновению воздуха по краю дома, характерному для обычных стен. Правило не распространяется на здание SIP. Регистры могут вестись к ближайшей стене каждой комнаты со значительной экономией. Фактически, в домах, спроектированных для оптимизации экономии от строительства SIP, обычно используется конструкция центральной инженерной части, которая еще больше сводит к минимуму работу всех видов инженерных коммуникаций.

    Меньше процентной ставки по кредиту: используя готовые стеновые и кровельные панели на заводе, дом, построенный из SIP, можно установить за несколько дней, а не недель. Если вы строите в рамках кредита на строительство, рассчитывайте сэкономить от 2 до 4 недель на проценты.

    Более дешевая внутренняя отделка: непосредственно под внутренним гипсокартоном SIP-стены находится сплошной слой OSB. Время установки гипсокартона, отделки и шкафа значительно сокращается, повторные вызовы из-за выскочивших гвоздей и шурупов для гипсокартона практически исключены, а гипсокартон абсолютно ровный и плоский. Меньше отходов гипсокартона и меньше швов, потому что гипсокартон не нужно обрезать, чтобы он заканчивался точно на стойке.

    Меньше отходов на стройплощадке: Заводские SIP-панели исключают большую часть производственных отходов из каркаса стен и, следовательно, снижают затраты на управление отходами и сборы за захоронение.

    Более дешевый электромонтаж: электромонтаж занимает меньше времени. Предварительно установленные кабельные каналы в SIP-панелях избавляют от необходимости сверлить шпильки для электропроводки.

    Меньше обратных вызовов: нет изогнутых шипов. Не только более прямые, более ровные стены, но и отсутствие обратных поездок, чтобы выпрямить изогнутые шпильки до того, как будет наложен гипсокартон.

    Долгосрочная экономия и стоимость перепродажи

    В долгосрочной перспективе SIP-конструкции дешевле в эксплуатации из-за превосходной изоляционной способности SIP-панелей.

Добавить комментарий

Ваш адрес email не будет опубликован.
