Уклон 12 процентов сколько градусов: Калькулятор уклонов

Проценты на дорожном знаке – важное предупреждение? | Авто-мото

Вы уже обращали внимание на предупреждающие дорожные знаки с черным треугольником, символизирующим спуск или подъем, и количеством процентов, обозначающим крутизну этого спуска (или подъема)? И, возможно, задавали себе вопрос — а, например, 12% – это сколько? И почему бы крутизну уклона не обозначать в градусах?

На этих знаках обозначен тангенс угла наклона, выраженный в процентах.

Ну вот, ваша улыбка увяла, словно, развернув пакет с подарком, вы обнаружили в нем увесистый том Достоевского. А ведь уже через несколько минут вы будете непринужденно оперировать понятием «тангенс», а заодно «синус» и «косинус», удивляясь тому, что до сегодняшнего дня они заставляли вас напрягаться.

Итак, прислоните лыжную палку углом к стене напротив яркой лампы. Вы увидите две тени — одну на стене, другую на полу. Учителя, чтобы вас позлить, называли эти тени проекциями. Соответственно, на вертикальную и горизонтальную плоскости. Та тень, что на стене, называется «синус», та, что на полу — «косинус».

Чем ближе к стене вы придвинете низ палки, тем короче будет «косинус». Наоборот, отодвигая низ палки от стены, вы увидите, что «синус» становится все меньше, а «косинус» — больше. Отношение синуса к косинусу называется тангенсом.

Если вы установите палку под углом 45 градусов от пола, синус и косинус будут совершенно одинаковы.

В таком случае тангенс будет равен 1. Или, как говорили ваши учителя, тангенс 45 градусов равен 1.

Если мы посмотрим сбоку на дорогу, в том месте, где она имеет уклон, то увидим, что угол этого уклона находится в пределах 8 градусов от горизонта. Высота подъема, или «синус», гораздо меньше, чем длина проекции дороги на горизонтальную плоскость — «косинус». Разделив высоту подъема на длину горизонтальной проекции, обнаружим, что тангенс угла такого уклона не превышает 0,12.

Его удобно выражать в процентах — например, 12%. В таком случае тангенс угла 45 градусов равен 100%.

Теперь вы уже смело можете использовать эту информацию. Так, проехав 1 километр по дороге с уклоном 12%, вы подниметесь (или спуститесь) на 120 метров. (При таких небольших углах уклона длину горизонтальной проекции дороги можно считать равной длине дороги).

Из любопытства вы можете перевести угол уклона обратно в градусы с помощью калькулятора на сотовом телефоне, настроив его на «научный» режим, например: TAN^-1(0,12)=7 градусов. В некоторых калькуляторах: ATAN (0,12)=7.

Впрочем, для автолюбителей главное не это. Надеюсь, вы уже прочли мою статью о коэффициенте сцепления.

Так вот, оказывается, тангенс угла наклона равен коэффициенту сцепления.

Например, автомобиль, стоящий на сухом асфальтированном уклоне с коэффициентом сцепления 0,7, начнет сползать вниз, если тангенс угла наклона при этом будет равен 70% (Это уклон около 35 градусов, вряд ли вы когда-нибудь встретите такой.)

Но, кроме дорог, существуют улочки старых городов, особенно приморских, с углами наклона, существенно превышающими всевозможные нормативы. Так, при движении в сырую погоду вниз по асфальтированному уклону крутизной 20% эффективность торможения падает наполовину.

И очень часто вам придется двигаться по мокрому льду с коэффициентом сцепления 0,1 и менее. А это значит, что вы должны внимательно отслеживать предупреждающие дорожные знаки с черным треугольником и цифрами внутри. Их устанавливают, когда тангенс угла уклона приближается к 10%. Если вы пренебрежете этими знаками и остановитесь на подъеме, то в лучшем случае — не сможете сдвинуться с места. А уж если затормозите на спуске…

Но я убежден, что теперь ничего такого с вами не случится. И от души надеюсь, что сегодня хоть чуточку помог вам, дорогие матери — наша самая ответственная и любимая часть человечества.

Теги: дорожная обстановка, знаки, дорога, безопасность, правила дорожного движения

Сколько процентов составляет наклон 1/10? – Обзоры Вики

Таблица общих уклонов в архитектуре

Степени	Градиент	Процент
4. 76°	1: 12	8.3%
7.13°	1: 8	12.5%
10°	1: 5.67	17.6%
14.04°	1: 4	25%

• 5 мая 2021 г.

Точно так же, что такое 10 баллов в градусах? склоны по сравнению с градиенты по сравнению с % оценки

Склон
Угол (градусы)	Градиент	Оценка (%)
9	1	15.8
10	1	17.6
11	1	19.4

Что такое 1/6 как степень? Окружность 1/6 равна 60 градусов.

Что такое уклон дороги 10%? Градиент 1:10 (1 из 10) означает, что на каждые 10 метров движения вперед по склону высота изменяется на около одного метра. Одна десятая составляет 10%, поэтому знак выше соответствует склону спуска 1 из 10. Холм 1:20 означает, что высота будет меняться на один метр на каждые 20 метров движения вперед.

Во-вторых, что такое уклон в 1 градус? Рэнди, 1% в виде десятичной дроби 0.01 следовательно, наклон равен 0.01. Это означает, что для участка трубы определенной длины подъем должен быть в 0.01 раза больше длины. Таким образом, для вашего примера, поскольку длина пробега составляет 80 футов, что составляет 80 × 12 = 960 дюймов, подъем должен быть 0.01 × 960 = 9.6 дюйма.

Как перевести угол в наклон?

тогда что такое наклон 1/2? Наклон 1/2 процента используется для приложений, связанных с дренажем земли и бетона, например внутренние дворики и тротуары. Это также играет важную роль в ресурсосберегающем орошении, когда земля, наиболее уязвимая для дождевой эрозии, имеет уклон в 1/2 процента.

Сколько дюймов составляет 10 градусов? Таблица преобразования величин в градусы

степени	радиан	секунды дуги
8°	0.139626 рад	28,800 “
9°	0.15708 рад	32,400 “
10°	0.174533 рад	36,000 ”
11°	0.191986 рад	39,600 “

Что такое наклон 0.5%?

Уклон аналогичен уклону, но для обозначения измерения используется процент. В нашем примере уклон 0.5 означает, что он имеет уклон процентов 50.

Что такое уклон от 1 до 12? Коэффициент наклона 1:12 (рекомендуется ADA) означает, что на каждый дюйм подъема вам понадобится один фут пандуса. Например, для подъема на 12 дюймов потребуется 12-футовая рампа для достижения соотношения 1:12. … Коэффициент уклона 3:12 означает, что на каждые три дюйма подъема вам потребуется один фут пандуса.

Что такое уклон 40 градусов?

В этом примере тангенс 40 градусов равен приблизительно 0.83901. Это наклон как градиент.

Что такое падение 1 из 40? Что такое падение 1 из 40? Падение трубы 1 из 40 означает, что на каждые 40 единиц длины труба будет опускаться на 1 единицу. Например, на участке трубы длиной 40 метров перепад высот этого участка трубы будет равен 1 метру. Не имеет значения, какая единица измерения используется.

Что такое уклон 1/8?

Это значит на каждый дюйм изменения высоты должно быть не менее 12 дюймов пандуса. … Например, если расстояние составляет 3 дюйма, тогда наклон будет 1: 8 (3:24 = 1: 8, что более круто, чем 1:12).

Что такое 1/16 как степень?

Окружность 1/16 равна 22.5 градусов.

Сколько футов в градусе? Один градус широты примерно равен 364,000 ноги (69 миль), одна минута равняется 6,068 футам (1.15 мили), а одна секунда равняется 101 футу.

Какой угол равен 45 градусов? Угол 45 градусов — это ровно половина угла в 90 градусов, образованного двумя лучами. Это острый угол, и два угла, равные 45 градусам, образуют прямой угол золото имеет угол 90 градусов. Мы знаем, что угол образуется, когда два луча встречаются в вершине.

Насколько крутой 20-процентный уклон?

Неважно, что именно это означает, 20% круче, чем 10%. При съемке 20% интерпретируется как 20% прямого угла (т.е. кирпичная стена), и поэтому будет 18 градусов.

Что означает градиент 0.5? Градиент относится к скорости изменения или к тому, насколько крутым является склон. … Наклон 1:0.5 означает, что на каждый 1 метр по земле высота ската увеличивается на 0.5 метра.

Что такое наклон 1.5%?

Наклон 1.5% означает, что падение 1.5% длины. 1.5% от 60 футов. ^1.5/₁₀₀ 60 футов = 0.9 футов. Если наклон шолдера составляет 3/4 дюйма на фут, а ширина шолдера 10 футов, то перепад составляет 10 3/4 дюйма = 7.5 дюйма. Если плечи опускаются 1¹/₂”На фут, то падение будет 10 раз 1¹/₂”, Что составляет 15 дюймов.

Что означает уклон 1 48? Для поперечный уклон доступного маршрута максимально допустимый уклон составляет 1:48. Расстояние от нижнего края уровня до поверхности должно быть не более ½ дюйма (5:24 = 1:48). Поперечный уклон доступного маршрута — это уклон, перпендикулярный направлению движения пешеходов.

Насколько крутой уклон 30 процентов?

30 градусов эквивалентно 58% оценка это еще один способ описать величину наклона.

Какой градус имеет наклон 4 к 1? Формулы определения уклона (рис. 1) и общая таблица градиентов уклона (рис. 2) иллюстрируют три часто используемых обозначения (отношение, процент и угол). HD = горизонтальное расстояние, VD = вертикальное расстояние.
…
Рисунок 2.

Угол (°)	Процентов (%)	Соотношение (H: V)
10.0	17.6
14.0	25.0	4:1
18. 0	33.5	3:1
19.3	35.0

Что такое наклон 30%?

Консультант по техническому обслуживанию, Эрик Хован, демонстрирует крутизну 30-градусного уклона, сначала поднимаясь и спускаясь, а затем проехав тот же курс на тракторе Ventrac 4500. 30 градусов эквивалентно 58% оценка это еще один способ описать величину наклона.

Что такое 30-градусный холм? Что означает оценка 30%? Это означает, что если вы пройдете расстояние вверх по склону, соотношение вертикального и горизонтального расстояния (умноженное на 100) даст вам оценку.

Как рассчитать шаг 5 градусов?

Как рассчитать уклон крыши в градусах

1. Во-первых, вам нужно измерить длину вашей крыши. …
2. Далее нужно разобраться с подъемом. …
3. Теперь разделите подъем на бег. …
4. Затем разделите 1 на тангенс.
5. Наконец, умножьте этот результат на 180/π, и вы рассчитали уклон крыши!

Как рассчитываются падения?

Выясните, сколько коек было занято каждый день. Суммируйте общее количество занятых коек каждый день в течение месяца (койко-дни). Разделите количество падений на количество койко-дней за месяц.. Умножьте результаты на 1,000, чтобы получить коэффициент падения на 1,000 койко-дней.

Что такое градиент 1 к 60? Градиент 1:60 означает, что будет 1 единица падения на каждые 60 единиц ширины патио. Внутренний дворик должен быть шириной 4.2 м, поэтому если это расстояние (пробег) разделить на 60, получится 1 единица падения.

Уклон кровли в процентах и градусах

Оглавление статьи:

Какой должен быть уклон кровли?

Какой должен быть уклон кровли?

© ООО «СтройПартнер» 2009-2018

Адрес: 119071 , г. Москва , 2-й Донской проезд, д. 4 стр. 1

Уклон кровли является важным параметром, который влияет на выбор конструкции стропильной системы, кровельного материала. Также от угла наклона зависит надежность и правильное функционирование крыши. Так, при малых значениях высока вероятность протечек, застаивания воды и порчи покрытия, а при больших – опрокидывания в результате сильных порывов ветра.

Как подобрать оптимальные показатели уклона скатов, мы и рассмотрим в данной статье.

Что влияет на уклон крыши?

В конструкции жилых домов обычно сооружается скатная кровля, которая в зависимости от наклона может быть таких видов:

• пологая – от 12 до 30°;
• традиционная – 30-45°;
• крутая – от 45 до 60°.

Выбор угла наклона осуществляется в зависимости от природных факторов (ветровых и снеговых факторов) в определенном регионе и разновидности кровельного покрытия.

Ветровая нагрузка

Для регионов с большими ветровыми нагрузками оптимальное значение угла ската кровли находится в диапазоне от 25 до 30°. На другие кровельные конструкции сильные порывы ветра воздействуют следующим образом:

• Крутые кровли – характеризуются большой площадью скатов, что способствует высокой парусности. Т.е. сильный ветер стремится опрокинуть такие крыши.
• Чрезмерно пологие – ветровые нагрузки воздействуют преимущественно на нижнюю часть, стремясь приподнять такие конструкции.

Рисунок 1. Воздействие ветра на крутые и пологие кровли

Однако наличия данных только по среднестатистической ветровой нагрузке в конкретной местности недостаточно. При проектировании кровельных конструкций требуется учитывать множество других факторов – преобладающее направление ветра, наличия препятствий для его распространения (здания, естественные или искусственные барьеры и т.д.), высота дома.

Нагрузка снеговая

На угол наклона кровли оказывает влияние среднегодовое количество осадков в зимний период. Чем больше снежный покров зимой, тем круче должна быть кровельная система. В этом случае снег будет беспрепятственно сползать со скатов.

Рисунок 2. Образование снежного покрова на разных участках крыши

На пологих крышах скапливаются снеговые массы, что создает значительные весовые нагрузки на стропильную конструкцию и само покрытие.

Рисунок 3. Снеговые нагрузки для скатов с разным наклоном

Выбираем уклон в зависимости от используемого кровельного материала

Диапазон углов наклона крыш – 0-90°, тупоугольных конструкций не бывает по определению. При этом на практике уклон свыше 50° тоже делается крайне редко – преимущественно при декоративном оформлении (например, при сооружении разных башенок) и для скатов нижнего ряда стропил мансардной кровли.

Рисунок 4. Конструкция стропильной системы мансардной крыши

Уклон кровли может выражаться как в процентах, так и в градусах. Большинство производителей кровельных покрытий рекомендуемые значения указывают в градусах, поскольку они более понятны и для профессиональных кровельщиков, и для обычных потребителей.

Однако довольно часто в технической литературе и различных справочниках уклон обозначается в процентах. Поэтому надо иметь представление о том, как их перевести в градусы. Согласно строительным нормам 100 % равняются углу в 45°, тогда как 1° = 1,7 %. Зная эти данные, перевести уклон из процентов в градусы не составит особого труда.

Минимальный угол наклона

Все производители кровельных материалов в технической документации указывают минимальный уклон скатов кровли. Под этим параметром стоит понимать минимально допустимый угол наклона покрытия относительно горизонтального уровня.

У разных кровельных покрытий свой допустимый уклон, который определяется конструктивными и эксплуатационными особенностями материала:

• Гибкая черепица – не менее 12°, при этом требуется обустройство сплошной обрешетки из обрезной доски, OSB или фанеры.

Фото 5. Крыша из гибкой черепицы

Металлочерепица – от 14°, но практика показывает, что конструкции с уклоном до 35° склонны к скоплению снеговых масс на поверхности.

Фото 6. Внешний вид крыши из металлочерепицы

• Профнастил – не меньше 12°, при этом до 15° требуется двухволновой нахлест листов.

Фото 7. Кровля из профнастила

• Композитная черепица – не менее 15°, укладка выполняется на разреженную обрешетку.

Фото 8. Крыша из композитной черепицы

• Фальцевая кровля – от 11°, обеспечивается соединения отдельных картин методом закатывания фальцев.

Фото 9. Внешний вид фальцевой кровли

• Керамическая черепица и асбестоцементный шифер – не меньше 22°, требуется сооружение усиленной стропильной системы, поскольку данные материалы имеют большой вес. Чем меньше уклон, тем больше будет нагрузка на стропила от снежного покрова и воздействий порывов ветра.

Фото 10. Крыша из керамической черепицы

Фото 11. Шиферная кровля

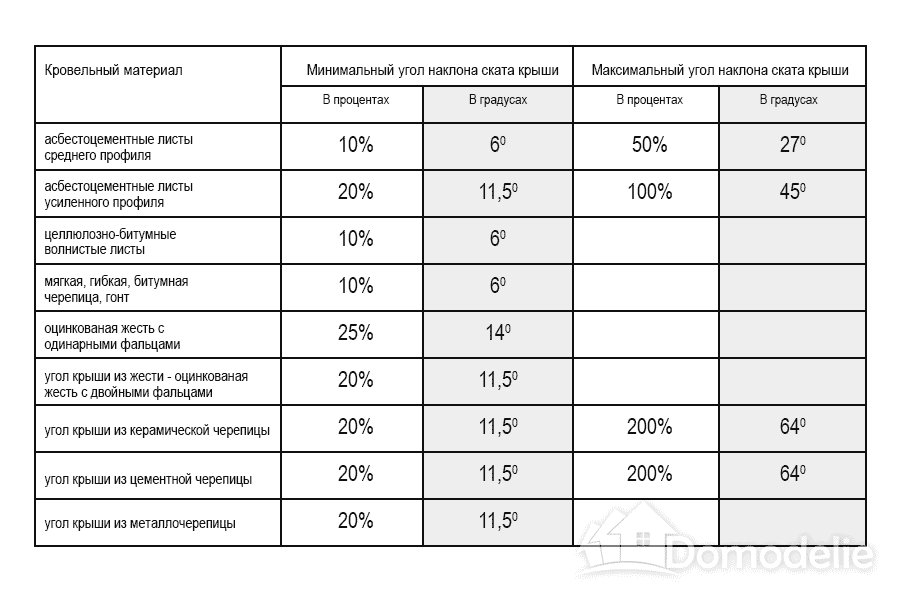

Таблица 1. Сводные данные по минимально допустимым значениям наклона для крыш из разных материалов

Расчет минимального и оптимального угла наклона крыши в процентах и градусах в зависимости от вида крыши и кровельного материала

18.02.2017 7,948 Просмотров

Крыша занимает важное место в проектировании любого типа зданий, поскольку она отвечает за обеспечение элементарных условий комфорта и не дает внешним факторам нанести вред убранству дома.

Разумеется, для качественного крова необходимо учитывать множество факторов в процессе проектирования. Одной из основных позиций в данном контексте является расчет угла наклона кровли.

Почему же он так важен и что нужно знать, чтобы расчет был правильным и в последствии не придется переделывать крышу частично, а то и вовсе полностью? Об этом и поговорим в данной статье.

Расчет уклона кровли правильнее всего производить с помощью специального онлайн калькулятора, который расположен ниже.

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

Само собой, не все так хорошо с острым румбом, ведь увеличивая склон, пропорционально растет необходимость в дополнительных объемах как кровельных материалов, так и элементов конструкции. Также становится актуальным вопрос повышения стойкости несущих деталей.

Не менее важным при расчете уклона является специфика материала, который будет завершать структуру навеса с внешней стороны. Ни для кого ни секрет, что каждый тип верхнего элемента крова отличается эксплуатационными свойствами и стоимостью.

В то же время могут быть предусмотрены нюансы, которые характерны исключительно для такого вида верхнего слоя крыши. К примеру, возможно потребуется настилание дополнительных слоев, либо понадобится большие расходы на тепло- и гидроизоляцию.

Угол уклона зависит от розы ветров

Пожалуй, третьим по значимости фактором, от которого зависит рассчитываемый склон — это установление эксплуатируемого или не эксплуатируемого статуса. Не эксплуатируемая поверхность предусматривает исключение пространства на стыке перекрытия и внешней защитной конструкции.

Визуально трактовка понятия выглядит гораздо проще, поскольку при виде плоских вальм или при наличии небольшого уклона (в интервале 2-7%), сразу становится понятно, почему она получила такое название. Эксплуатируемая мансарда указывает на наличие чердачного пространства.

Расчет угла наклона крыши: калькулятор

Как рассчитать угол наклона крыши и не ошибиться в расчетах? В этом вам поможет наш строительный калькулятор.

Данный калькулятор производит расчет покрытия для двускатной кровли.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначения полей в калькуляторе

Результаты расчетов

Регион снеговой нагрузки

Расшифровка полей калькулятора

Уклон кровли в процентах и градусах

Как определить угол наклона крыши в градусах? Наклонный угол, как и любая подобная фигура согласно геометрическим канонам, измеряется в градусах.

Но во многих документах, в том числе и СНиПах, данная величина отображается в процентах, поэтому нет строгих требований и обоснований, чтобы руководствоваться только одной единицей измерения.

Главное в этой ситуации — знать пропорции для соотношения, если вдруг понадобится перевести градусы в проценты и наоборот, к примеру, для удобства во время вычислительных действий.

В целом, коэффициент пересчета градусов на проценты колеблется с 1,7 (для 1 градуса) до 2 (для 45 градусов). В тех случаях, когда принципиально важны показатели, выраженные не целым процентом, в цифровом отображении применяют промилле — сотые доли %.

Если доверять теории, то наклонности могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем целесообразно. Да и по внешнему виду впечатление «так себе», разве что Ваш дом расположен где-то в Альпах и нужно соорудить крышу, которая постоянно испытывает на себе снеговые нагрузки.

Перевод градусов в проценты

Специфика плоской и скатной кровли

Плоские перекрытия не представлены сугубо горизонтальной поверхностью, как бы не вводило в заблуждение ее название. Строительный азимут в этой ситуации тоже имеет склон, хоть и не значительный — его минимальное значение должно составлять 3 градуса.

Что же касается оптимальных величин для плоских покрытий, то уклон плоской кровли колеблется в районе 5-7 градусов. Это обусловлено тем, что крыши с углом свыше 10º сложно назвать плоской. В свою очередь, 12-15 градусов в большинстве ситуаций уже трактуется как минимальный порог для скатных поверхностей. Оптимальные величины достаточно широкоформатны.

Оптимальный угол наклона крыши для схода снега составляет 40-50 градусов.

Уклон плоской кровли

К примеру, для односкатных навесов предполагается диапазон от 20 до 30 градусов, а в случае с двускатными этот показатель растет до 45º. Вот только такой объемный интервал в большей степени указывает на индивидуальные характеристики типа кровли и климатические особенности.

Минимальный уклон кровли

Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

• В случае с профнастилом устанавливают угол на уровне 12 градусов, для металлочерепицы данный показатель следует увеличить до 15º.
• Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов. Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
• При укрытии керамической черепицы наклон должен быть минимум 22º. Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
• К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28%. Те же требования и к стальным плоскостям.
• Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов, если планируются окна в панелях, то уклон увеличивается до 7 градусов.

По какому СНиП посмотреть уклон кровли? Оптимальный и минимальный уклон кровельного материала вы можете посмотреть в СНиП II-26-76 Кровли.

Зависимость уклона от выбора кровельного покрытия

Как определить угол наклона крыши самостоятельно

Для измерения угла ската можно использовать чудо-прибор, который способен избавить от всего вычислительного бремени. Название устройства говорит само за себя — уклономер (угломер).

В целом, можно обратиться за помощью и к механическому угломеру — вариант бюджетный, но вот не исключены дополнительная морока, особенно если пользуетесь таким приспособлением впервые.

Впрочем, расскажем специфику этого устройства — возможно, благодаря ней наш читатель очень скоро будет в обращении на «ты» с данным элементом.

• Стандартный уклономер без электронных наворотов представлен в виде рейки с прикрепленной рамкой. На стыке планок находится ось, на которой зафиксирован маятник. В его своеобразный комплект входит 2 кольца, грузик, пластина и указатель. Дополняется устройство шкалой с делениями, которая находится во внутренней части выреза. Если рейку положить по горизонтали, то указатель совпадет с нулевым делениям шкалы.
• Теперь переходим к основному процессу, для которого и предназначен прибор. Выставьте рейку угломера перпендикулярно по отношению к коньку. После этого на указателе маятника отобразится требуемая величина в градусном значении.
• Вариант, основанный на проведении собственного расчетного задания для измерения наклона путем математических вычислений, малопривлекателен. Во всяком случае попытаемся доступно рассказать как это можно сделать самостоятельно. В первую очередь необходимо выяснить длину гипотенузы и катетов. Когда речь идет об измерении наклона крова, прямая ската и есть отображением гипотенузы.
• Затем рассчитываем длину противолежащего и прилежащего катета. Первый из них представлен в виде расстояния, разделяющее перекрытие и конек, а размер второго следует принимать за расстояние между серединой перекрытия и карнизным свесом определенного ската.
• Теперь, получив уже два значения, найти третье путем применения тригонометрии не составит труда. В итоге, зная синус, косинус или тангенс (зависит от размеров составляющих) через инженерный калькулятор вычисляем цифровое значение наклона в процентах.
• Остались вопросы? Смотрите видео урок ниже или воспользуйтесь нашим онлайн калькулятором.

Соотношение высоты конька с пролетом

В целом, алгоритм проведения расчетных операций можно разделить на четыре шага. Сначала учитываем внешние природные факторы влияния на будущий поверхностный слой, сверяем свои строительные планы с ценниками на необходимые ресурсы в интернет-магазинах, определяемся с видом материала для кровли и не перестаем черпать информацию со специализирующихся сайтов и по возможности консультируемся с профессионалами.

Касательно нагрузок — лучше не утруждаться минимальными уклонами, так как это может плохо кончиться для «свежей» крыши. Но если кровля плоская и деваться некуда, тогда не пренебрегайте укрепительными редутами.

В расчете стоимости также не обойдите вниманием такие понятия, как масса конструкции дома и опять таки нагрузку от осадков — это поможет найти не только правильное, но и экономически приятное решение для Вашего кошелька.

Если наклон составит до 10 градусов, тогда подходящим вариантом будут поверхности из гравия, до 20º — профнастил и шифер. Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда показатель верхнего румба достигает отметки 50-60 градусов.

Собственно, вот и вся информация, которая понадобится для самостоятельного вычисления угла уклона крыши.

Полезное видео

Расчет минимального и оптимального угла наклона крыши в процентах и градусах в зависимости от вида крыши и кровельного материала

Крыша занимает важное место в проектировании любого типа зданий, поскольку она отвечает за обеспечение элементарных условий комфорта и не дает внешним факторам нанести вред убранству дома.

Разумеется, для качественного крова необходимо учитывать множество факторов в процессе проектирования. Одной из основных позиций в данном контексте является расчет угла наклона кровли.

Почему же он так важен и что нужно знать, чтобы расчет был правильным и в последствии не придется переделывать крышу частично, а то и вовсе полностью? Об этом и поговорим в данной статье.

Чем выше конек, тем больше полезная площадь подкровельного пространства.
Но одновременно увеличивается и площадь крыши

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

При увеличении угла уклона кровли стоит помнить несколько вещей:

• Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
• На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
• Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
• Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

• Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
• Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
• При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Угол наклона в зависимости от кровельного материала

Крыша на доме может иметь практически любой вид — может иметь низкие скаты, может — почти отвесные. Важно при этом правильно рассчитать ее параметры — сечение стропильных ног и шаг их установки. Если вы хотите уложить на крышу определенный вид кровельного материала, принимать во внимание надо такой показатель, как максимальный и минимальный угол наклона для данного материала.

Наименование кровельного материала	Минимальный угол наклона (в градусах)
Асбоцементный шифер и ондулин	6°
Цементно-песчаная и керамическая черепица	10°
Гибкая битумная черепица	12°
Металлочерепица	6°
Асбо-цементные или сланцевые плиты	27°
Стальные оцинкованные, медные, цинк-титановые листы	17°
Профнастил	6°

Как видите, в графе «как делают» в большинстве случаев есть солидный диапазон. Так что имеется возможность варьировать внешний вид здания даже с одинаковой крышей. Ведь кроме практической роли крыша еще и украшение. И при выборе угла ее наклона немаловажную роль играет эстетическая составляющая. Сделать это проще в программах, дающих возможность отобразить объект в объемном изображении. Если воспользоваться этой методикой, то рассчитать угол наклона крыши в данном случае — выбрать его из определенного диапазона.

Влияние климатических факторов

На угол наклона кровли влияет количество снега, выпадающее за зиму в конкретном регионе. Также при проектировании учитываются ветровые нагрузки.

Карта снеговых нагрузок РФ

Все более-менее просто. По данным многолетних наблюдений вся территория РФ разделена на зоны с одинаковой снеговой и ветровой нагрузкой. Эти зоны нанесены на карты, закрашены разными цветами, так что ориентироваться несложно. По карте определяете местоположение дома, находите зону, по ней — значение ветровой и снеговой нагрузки.

Расчет снеговых нагрузок

На карте снеговых нагрузок стоит две цифры. Первая используется при расчете прочности конструкции (наш случай), вторая — при определении допустимого прогиба балок. Еще раз: при расчете угла наклона кровли пользуемся первой цифрой.

Основная задача расчета снеговых нагрузок — учесть планируемый уклон кровли. Чем круче скат, тем меньшее количество снега может на нем удержаться, соответственно, меньшее сечение стропил или больший шаг их установки потребуется. Для учета этого параметра вводятся поправочные коэффициенты:

• угол наклона менее 25° — коэффициент 1;
• от 25° до 60° — 0,7;
• на крышах с уклоном более 60° снеговые нагрузки не учитываются — снег не удерживается на них в достаточных количествах.

Как видим из списка коэффициентов, изменяется значение только на крышах с углом наклона 25° — 60°. Для остальных это действие смысла не имеет. Итак, чтобы определить действительную снеговую нагрузку на планируемую крышу, берем значение, найденное по карте, умножаем на коэффициент.

И все это крыша должна выдержать

Например, рассчитываем снеговую нагрузку для дома в Нижнем Новгороде, угол уклона кровли — 45°. По карте это 4-ая зона, со средней снеговой нагрузкой 240 кг/м². Крыша с таким скатом требует корректировки — найденное значение умножаем на 0,7. Получаем 240 кг/м² * 0,7 = 167 кг/м². Это — только часть расчета угла наклона крыши.

Расчет ветровых нагрузок

Влияние снега высчитать просто — чем больше снега в регионе, тем больше возможные нагрузки. Предсказать поведение ветра намного сложнее. Можно только ориентироваться на преобладающие ветра, местоположение дома и его высоту. Эти данные при расчете угла наклона кровли учитываются при помощи коэффициентов.

Карта ветровых нагрузок РФ

Положение дома относительно роза ветров имеет большое значение. Если дом стоит между более высокими зданиями, ветровые нагрузки будут меньше, чем в том случае, когда он находится на открытой местности. Все дома по типу расположения делят на три группы:

• Зона «А». Дома, находящиеся на открытой местности — в степи, пустыне, тундре, на берегах рек, озер, морей и т.п.
• Зона «Б». Дома находятся в лесистой местности, в небольших городках и поселках, с препятствием для ветра высотой не более 10 м.
• Зона «В». Здания, которые находятся в районах плотной застройки, высотой не менее 25 м.

Дом считается принадлежащим к данной зоне, если указанное окружение находится на расстоянии не менее 30-кратной высоты дома. Например, высота дома 3,3 метра. Если на расстоянии 99 метров (3,3 м * 30 = 99 м) находятся только небольшие одноэтажные дома или деревья, он считается принадлежащим к зоне «Б» (даже если территориально находится в крупном городе).

В зависимости от зоны, вводятся коэффициенты, учитывающие высоту здания. Потом их используют при расчете ветровой нагрузки на крышу дома.

Например, рассчитаем ветровую нагрузку для Нижнего Новгорода, одноэтажный дом находится в частном секторе — относится к группе «Б». По карте находим зону ветровых нагрузок — 1, ветровая нагрузка для нее 32 кг/м². В таблице находим коэффициент (для зданий ниже 5 метров), он равен 0,5. Перемножаем: 32 кг/м² * 0,5 = 16 кг/м².

Но это еще не все. Надо еще учесть аэродинамические составляющие ветра (при определенных условиях он стремиться сорвать крышу). В зависимости от направления ветра и его воздействия кровлю, ее делят на зоны. В каждой из них возникают разные нагрузки. В принципе, в каждой зоне можно ставить стропила разного размера, но так не делают — это неоправданно. Для упрощения расчетов рекомендуют брать показатели из самых нагруженных зон G и H (смотрите таблицы).

Коэффициенты для учета аэродинамической составляющей ветровой нагрузки

Найденные коэффициенты применяют к рассчитанной выше ветровой нагрузке. Если коэффициента два — с отрицательной и положительной составляющей, считается оба значения, а потом они суммируются.

Найденные значения ветровых и снеговых нагрузок являются основой для расчета сечения стропильных ног и шага их установки, но не только. Суммарная нагрузка (вес конструкции кровли + снеговая + ветровая) не должна превышать 300 кг/м². Если после всех расчетов сумма у вас получилась больше, надо или выбирать более легкие кровельные материалы, или уменьшать угол наклона кровли.

Итак, выводы. Рассчитать угол наклона крыши — это, Скорее, выбрать один из возможных вариантов. Важно только чтобы выбор этот оказался правильным.

Уклон кровли в процентах и градусах

Касаясь строительства крыши, человек сталкивается с расчетом угла наклона скатов. В разных документах он может обозначаться градусами или процентами. Давайте разберемся, чем отличаются эти значения, и какое из них верное.

Чем правильно измерить уклон кровли градусами или процентами

Какое бы ни было кровельное покрытие, на горизонтальном участке скопившаяся влага все равно со временем просочится под него. Большое количество снега вообще может провалить всю конструкцию. Чтобы избежать этого все крыши строятся под уклоном, который измеряется в градусах или процентах.

Во многих инструкциях уклон кровли чаще всего указывают в процентах, что весьма неправильно. Если руководствоваться СНиП и ГОСТ, то здесь четко прописано, что на территории РФ уклон кровли должен измеряться только в градусах. Если взять любой проект или другую официальную документацию, то эти показатели действительно выражены только в градусах. Однако многим строителям проще ориентироваться именно в процентах, поэтому их рабочие документы имеют совсем другие значения.

Что такое угол наклона и как он образуется

Чтобы понять, что это за показатель, надо взять во внимание острые углы крыши. Их сторонами являются скаты и горизонтальная поверхность перекрытия дома, а между ними и образуется тот самый угол наклона. Каждое здание имеет свою форму крыши, плоскую или крутую. Главное, чтобы при строительстве конструкции углы стропильной системы совпадали с проектными данными. Могут быть и небольшие отклонения, но их минимум и максимум также отображен в документе.

Вернувшись к СНиПу можно увидеть, что для скатных типов крыш допускается минимальный уклон 14 о , а максимальный показатель – 45 о . Но, кроме скатных, есть плоские типы крыш, для которых в СНиП прописан показатель от 0 до 4,5 о .

Руководствуясь СНиП, выделяют несколько видов крыш:

• пологая;
• плоская;
• скатная;
• высокая.

Если рассматривать строительство частных домов, то плоская кровля для них не применяется. Это связано с тем, что для перекрытия применяются ж/б плиты. Большой вес не позволяет их установить под наклоном, тем более что под них надо возводить мощные стены. Получившийся нулевой уклон кровли не может обеспечить 100% водонепроницаемость перекрытия.

Как перевести градусы в проценты

Показатели, указывающие в документации уклон кровли градусами и процентами, верны. Не существует никаких формул перевода этих значений. Все руководствуются только специально разработанной таблицей:

Пользоваться ей довольно просто. Главное, надо знать исходное расчетное значение, выраженное в градусах или процентах. Далее, по таблице находят соответствующий показатель, выраженный в другой измерительной системе.

После того как выяснили, чем измеряется уклон кровли и способ перевода систем измерений, надо изучить факторы, влияющие на образование угла. Их нельзя игнорировать, так как это грозит неправильно распределенной нагрузке кровли. От чего зависит ее длительность эксплуатации.

Влияние разных факторов на выбор угла наклона

Основными факторами, влияющими на уклон кровли, являются погодные условия региона, где выстроен дом.

Выделяют три главных фактора:

• Первый, самый важный фактор – это ветер. Крыша здания, как и всякое строение, имеет определенную парусность. Ветер, обдувая конструкцию, оказывает на нее давление. Большой угол увеличивает одновременно ее высоту, значит, парусность тоже становится больше. Построенную без расчетов высокую крышу сильный ветер просто завалит. Слишком пологую тоже нельзя возводить наугад. С нее ветер будет срывать кровельное покрытие. Для ветреных регионов правильный уклон кровли должен строго соблюдаться. При его расчете обязательно учитывается максимальный показатель силы ветра определенной местности. Если посмотреть статистику, то для большинства регионов приемлем уклон кровли от 28 до 40 о . На территории с большими порывами ветра возводят крыши под углом от 18 до 25 о .
• Второй, не менее важный фактор – осадки. Увеличивая уклон кровли, дождевая вода и снег быстрее будут сходить с крыши. Задержание большого количества снега на пологой кровле грозит ее провалом, а дождевая или талая вода просочится под кровельное покрытие сквозь стыки. От большого количества влаги начнет гнить деревянная стропильная система и пойдет грибок по утеплителю.
• Рельеф местности и тип грунта не очень весомые факторы, но ими тоже нельзя пренебрегать. Песчаный грунт при сильных порывах ветра бьет мелкими частицами по кровельному покрытию, деформируя его. Хотя этот фактор больше влияет не на уклон кровли, а на выбор самого покрытия. Например, мягкой кровлей крыть крыши в таких регионах нежелательно. На солнце она будет подтаивать, а поднятый ветром песок сильными ударами пробьет микроямки, что приведет к преждевременному износу покрытия.

Каждый из рассмотренных факторов подбирают под определенный регион, руководствуясь справочниками. От этого отталкиваются, когда рассчитывают уклон кровли.

Влияние кровельного покрытия на расчет угла наклона

Кровельные материалы различаются своей структурой, влияющей на образование определенной степени гладкости поверхности. Чем шершавее структура, тем больше на ней задержится осадков. С выбором покрытия для крыши определяется допустимый уклон кровли.

Металлочерепица

Профнастил

Уклон кровли из профнастила обычно выдерживают 12 о . При уменьшении данного показателя листы укладывают внахлест в две волны. Причем дойдя до минимального значения, делают сплошную обрешетку. Для профнастила допустим наклон от 15 о и выше. Тогда перекрытие уменьшают до 200 мм, а вместе с ним увеличивают шаг обрешетки.

Мягкая кровля

Если говорить о мягкой кровле, то ее производят нескольких видов, отличающихся составляющими материалами:

• Для гибкой черепицы обустраивают сплошную обрешетку из фанеры или листов ОСП. Минимальный наклон скатов для подобной мягкой кровли составляет 11 о .
• Рулонные битумные материалы тоже относятся к мягкой кровле. Для них предпочитаемо значение не больше 2 о , при этом увеличивается число слоев. Если больше двух слоев уложить нельзя, то угол увеличивают до 15 о .
• Ондулин своей формой напоминает традиционный шифер, но по структуре относится к мягкой кровле. Материал выбирают для скатов с малым углом не более 6 о , причем крепят к сплошной обрешетке.

Сильно завышать угол для мягкого покрытия не рекомендуется еще из-за того, что подтаивая на солнце, оно постепенно будет съезжать со скатов.

Асбестоцементный шифер

Традиционный кровельный материал жесткой структуры отличается шершавой поверхностью, хорошо задерживающей снег. Под шифер углы скатов выстраивают с показателем не менее 22 о . При этом усиливают стропильную систему из-за большого веса материала.

Сэндвич панели

Руководствуясь СНиП, сэндвич панели укладывают под уклоном 5 о с условием целостности покрытия. При наличии стыков по длине или встроенных окон, угол увеличивают от 7 о и больше.

Заключение

Только учитывая все рассмотренные факторы можно правильно рассчитать наклон скатов, а перевести их из градусов в проценты или, наоборот, поможет простая таблица.

Таблица уклонов кровли

Строительство крыши –важный заключительный этап строительства дома. Крыша защищает дом от агрессивного воздействия окружающей среды, придает постройке эстетичный вид.

Плоски крыши преобладают в многоэтажных домах, в частных домах и коттеджах – скатные. Угол наклона крыши – важный расчетный показатель.

Виды крыш и их зависимость от угла наклона

Существует несколько видов крыш, в зависимости от устройства кровли:

• Односкатная крыша – наклонная плоскость, лежащая на стенах разной высоты.
• Двухскатная крыша – состоит из двух скатов, является надежной и простой.
• Вальмовая крыша – состоит из 4-х скатов со срезанными вершинами.
• Шатровое перекрытие – несколько равнобедренных треугольников, соединенных между собой вершинами.

Если угол наклона кровли более 10°, то крыша считается скатной.

От чего зависит уклон кровли

• от ветра
• от кровельного покрытия
• от архитектурных задумок
• от атмосферных осадков (снега и дождя)

Уклон крыши – это угол наклона кровли относительно горизонта.

Показатель уклона позволяет:

1. Подобрать кровельный материал
2. Правильно рассчитать количество снегодержателей

Зная одну из величин по таблице можно найти остальные значения.

Минимальный уклон для кровельных материалов (покрытий)

Вид кровли	Минимальный уклон крыши		в соотношении высоты ската к заложению
	в градусах	в %
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля)	0-3 0	до 5%	до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля)	от	15
Фальцевая кровля	от 4 0
Ондулин	5 0	1:11
Волнистые асбоцементные листы (шифер)	9 0	16	1:6
Керамическая черепица	11 0	1:6
Битумная черепица	11 0	1:5
Металлочерепица	14 0
Цементно-песчанная черепица	34 0	67%	1:1,5
Деревянная кровля	39 0	80%	1:1. 125

Пример №1.

H = 2 м
I = 2,86 м

Рассчитаем угол кровли (i): 2/2,86 = 0,699. Это 35° по данным таблицы.

Пример №2

Коэффициент уклона кровли 1,006. Найти: градус уклона кровли.

По таблице этому коэффициенту соответствует значение в 6° градусов.

0 0 голоса

Рейтинг статьи

Уклон крыши в градусах • Градусы в уклон крыши • Полные диаграммы

Таблицы преобразования уклонов • Формулы преобразования уклонов

Авторы Roof Online Staff • Обновлено 22 сентября 2022 г. Зачем преобразовывать уклон крыши в градусы или наоборот?

Примечание. Правильный формат при указании уклона крыши

Как преобразовать стандартный уклон крыши в градусы

• Об этом переводе уклона крыши в градусы Таблица
• Формула преобразования стандартного уклона крыши в градусы
• Таблица 1. Преобразование стандартного уклона крыши в градусы

Как преобразовать угол крыши в градусах в стандартный уклон крыши для градусов в стандартный уклон крыши

Таблица 2: Уклоны в градусах, преобразованные в стандартный уклон крыши

Связанные страницы

Зачем преобразовывать угол наклона крыши в градусы или наоборот?

Существует несколько причин, по которым вам может потребоваться преобразовать уклон крыши в градусы или преобразовать уклон крыши в градусах в стандартный уклон крыши. Но главная проблема, которая приходит на ум, заключается в том, что в технической литературе, относящейся к конкретным кровельным продуктам или конструкции крыши, чаще всего используется одно или другое, но не оба.

Это определенно проблема для англоговорящих людей за пределами США, читающих американскую литературу по кровле, и наоборот. Допустим, вы привыкли к стандартному уклону крыши, вы проверяете новый кровельный продукт на веб-сайте иностранной компании и читаете, что этот продукт требует минимального уклона 20 °. Это может замедлить вас.

Было бы неплохо иметь хорошую диаграмму угла наклона крыши в градусах. В таких ситуациях пригодится возможность быстро преобразовать стандартный уклон крыши в градусы, и это основная причина, по которой мы собрали эти таблицы вместе.

При обсуждении угла наклона крыши правильный способ указать конкретный шаг — это форма «X-в-12», поэтому, если вы говорите о крыше, которая поднимается на 6 единиц на каждые 12 единиц, которые она проходит горизонтально, вы бы говорят, что крыша имеет уклон 6 на 12.

В литературе по кровельной промышленности стандартная аббревиатура, используемая для обозначения определенного уклона крыши, имеет двоеточие и принимает форму «X:12» или «X : 12», поэтому для уклона 6 из 12 следует написать «6: 12 шагов».

На практике подавляющее число людей, ищущих информацию о скатах крыш в Интернете, выполняют поиск скатов крыш, используя косую черту, например, «6/12». Чтобы помочь большему количеству людей найти то, что они ищут, мы используем форму «X/12» в нашей первой таблице ниже.

Преобразование стандартного уклона крыши в градусы

Об этой таблице преобразования уклона крыши в градусы -12.

Чтобы увидеть  процентные  эквиваленты для стандартных уклонов крыши с подъемом, см. нашу страницу Три способа выражения уклона крыши.

На этой странице также объясняется математика, позволяющая преобразовать любой уклон крыши, выраженный любым способом, в любой другой. Шаг в градусы, проценты в градусы, градусы в проценты и т. д. Это поможет вам найти эквивалент преобразования для любого уклона, не указанного в списке.

Формула перевода стандартного уклона крыши в градусы

Вот как вы конвертируете уклон, выраженный в стандартном уклоне крыши (даже уклон, который включает дробь) в градусы:

1. Чтобы преобразовать уклон крыши, выраженный как «X-в-12″, в уклон крыши, выраженный в градусах , найдите арктангенс (подъем/бег).
2. Разделите подъем (это «Х», ваш «Х» будет варьироваться в зависимости от того, насколько крута крыша) на длину пробега (длина всегда равна 12).
3. Используя научный калькулятор, найдите арктангенс результата.

На сайте web2.0calc.com есть хороший калькулятор. Нажмите кнопку « 2nd » (вверху слева от поля калькулятора). Кнопка « atan » (арктангенс) — вторая снизу в левой части поля калькулятора.

Сначала введите число, полученное путем деления вашего подъема на пробежку (0,7 в следующем примере).

Затем нажмите кнопку « atan », а затем кнопку « = ». Это даст вам арктангенс (рост/бег).

Пример :

1. Для уклона 9½-in-12
2. Преобразование в десятичное число: 9½ становится 9,5 арктангенс 0,7
3. Арктангенс(0,7) = 38,367497125297
4. Округлите это число до разумного числа цифр. Назовем его 38,37.
5. Уклон крыши 9½ дюйма 12 соответствует уклону 38,37 градуса.

Таблица 1: Преобразование стандартного угла наклона крыши в градусы

Если вы не уверены, каков уклон вашей крыши, и хотите определить его в градусах или стандартном уклоне крыши, мы рекомендуем этот определитель уклона на Amazon . Это очень недорого и очень точно.

Если вы используете эту таблицу, возможно, вы захотите приобрести себе строительный калькулятор. Очень хороший .

147. 1.19°

Преобразование угла наклона крыши в градусы
Стандартный уклон крыши (наклон крыши как x в 12)	Угол крыши (в градусах)
0,125 в 12 (⅛ в 12)	0,60 °
0,60 °
	0,60 °
	0,60 °
	0,60 °
0,60 °
0,60 °		0,60 °
0.5 in 12 (½ in 12)	2.39°
1/12	4.76°
1.5/12	7.13°
2/12	9,46°
2,5/12	11,77°
3/12	14.04°
3. 5/12	16.26°
4/12	18.43°
4.5/12	20.56°
5/ 12	22.62°
5.5/12	24.62°
6/12	26.57°
6.5/12	28.44°
7/12	30.26°
7,5/12	32.01°
8/12	33.69°
8.5/12	35.31°
9/12	36.87°
9.5/12	38.37°
10/12	39.81°
10.5/12	41.19°
11/12	42.51°
11.5/12	43.78°

Roof Pitch to Degrees Conversion
Standard Roof Pitch (Roof Slope as X in 12)	Roof Angle (In Degrees)
12/12	45°
12. 5 /12	46.17°
13/12	47.29°
13.5/12	48.37°
14/12	49.4°
14.5/12	50.39°
15/12	51.34°
15.5/12	52.25°
16/12	53.13°
16.5/12	53.97°
17/12	54.78°
17.5/12	55.56°
18/12	56.31°
18.5/12	57.03°
19/12	57.72°
19.5/12	58.39°
20/12	59.04°
20.5/12	59.66°
21/12	60.26°
21.5/12	60.83°
22/12	61.39°
22. 5/12	61.93°
23/12	62.45°
23.5/12	62.95°
24/12	63,43°

Roof Pitch to Degrees Conversion
Standard Roof Pitch (Roof Slope as X in 12)	Roof Angle (In Degrees)
24.5/12	63.90°
25/12	64.36°
25.5/12	64.80°
26/12	65.22°
26.5/12	65.64°
27/12	66.04°
27.5/12	66.43°
28/12	66.80°
28.5/12	67.17°
29/ 12	67.52°
29.5/12	67.86°
30/12	68. 20°
30.5/12	68.52°
31/12	68.84°
31.5/12	69.15°
32/12	69.44°
32.5/12	69.73°
33/12	70.02°
33.5/12	70.29°
34/12	70.56°
34.5/12	70.82°
35/12	71.08°
35.5/12	71.32°
36/12	71,57 °
36,5/12	71,80 °

Как преобразовать угол крыши в САЛЕДСКОЙ СТАЛЕЙ СТАНДА

9001

Как преобразовать угол на крыше в Таблицу Стандартной Крывы

. показывает эквиваленты уклона крыши (подъема в пролете) для всех скатов крыши в градусах от 1° до 72°. За исключением уклона крыши 45 °, который составляет 12 дюймов из 12, ни один из стандартных уклонов крыши (5 дюймов из 12, 6 из 12 и т. д.) не равен целому градусу.

Чтобы узнать, каковы эквиваленты в градусах или процентах для стандартных уклонов крыши, см. нашу страницу Три способа выражения уклона крыши. На этой странице также объясняется математика, которая позволяет вам самостоятельно выполнять преобразования для любого уклона, не указанного в списке.

Формула преобразования градусов в стандартный уклон крыши

Вот как можно преобразовать уклон, выраженный в градусах (даже уклон, включающий доли градуса), в стандартный уклон крыши:

1. Найдите тангенс градуса ценность.
2. Умножить тангенс на длину пробега (по соглашению всегда 12).
3. Это дает вам рост. Сложите их вместе как Rise-in-Run.

Вы можете найти хороший калькулятор здесь, на web2.0calc.com.

Пример:

для наклона 35,5 °:

• TAN (35,5) = 0,713
• 0,713 x 12 = 8,556
• , давая вам наклон 8,556-in-12 или 9004 8-8 -9 8-9 -9 8-9 -9 8-9-9 -9 -9. /16 in 12.

Таблица 2: Уклоны в градусах, пересчитанные на стандартный уклон крыши

Если вы не уверены, какой уклон у вашей крыши, и хотите определить его в градусах или подъеме, мы рекомендуем этот определитель уклона на Amazon . Это очень недорого и очень точно.

Если вы используете эту таблицу, возможно, вы захотите приобрести себе строительный калькулятор. Очень хороший .

Преобразование уклона крыши из градусов в стандартный уклон крыши
Roof Angle in Degrees	Roof Slope as Rise in Run (X in 12)
1°	0.209 in 12
2°	0.419 in 12
3°	0.629 in 12
4°	0.839 in 12
5°	1.050 in 12
6°	1. 261 in 12
7°	1.473 in 12
8°	1.687 in 12
9°	1.901 in 12
10°	2.116 in 12
11°	2.333 in 12
12°	2.551 in 12
13°	2.770 in 12
14°	2.991 in 12
15°	3.215 in 12
16°	3.441 in 12
17°	3.669 in 12
18°	3.899 in 12
19°	4.132 in 12
20°	4.368 in 12
21°	4.606 in 12
22°	4.848 in 12
23°	5.094 in 12
24°	5.343 in 12

Преобразование наклона крыши из градусов в стандартный шаг крыши
Угол крыши в градусах	наклона крыши .
26°	5.853 in 12
27°	6.114 in 12
28°	6.381 in 12
29°	6.652 in 12
30°	6.928 in 12
31°	7.210 in 12
32°	7.498 in 12
33°	7.793 in 12
34°	8.094 in 12
35°	8.403 in 12
36°	8.719 in 12
37°	9.043 in 12
38°	9.375 in 12
39°	9.717 in 12
40°	10.069 in 12
41°	10.431 in 12
42°	10.805 in 12
43°	11.190 in 12
44°	11. 588 in 12
45°	12.000 in 12
46°	12.426 in 12
47°	12.868 in 12
48°	13.327 in 12

7

Convert Roof Slope from Degrees to Standard Roof Pitch
Roof Angle in Degrees	Roof Slope as Rise in Запустить (x в 12)
49 °	13,804 в 12
50 °	14,301 в 12
14,301.0137	52°	15.359 in 12
53°	15.925 in 12
54°	16.517 in 12
55°	17.138 in 12
56°	17.791 in 12
57°	18.478 in 12
58°	19.204 in 12
59°	19. 971 in 12
60°	20.785 in 12
61°	21.649 in 12
62°	22.569 in 12
63°	23.551 in 12
64°	24.604 in 12
65°	25.734 in 12
66°	26.952 in 12
67°	28.270 in 12
68°	29.701 in 12
69°	31.261 in 12
70°	32.970 in 12
71°	34.851 in 12
72°	36.932 in 12

Related Pages

• How to Find the Площадь крыши
• Минимальный требуемый уклон крыши для каждого кровельного материала
• Таблица множителей уклона крыши – разъяснение коэффициента уклона крыши
• Эквиваленты уклона крыши

Z – Таблица преобразования % в отношение к градусам

Читать 44603 раз



	Преобразование процентного уклона/градиента/тангажа в отношение или градусы
	%	Соотношение	Градусов
	0	0,0	0,000
	1	100,0	0,571
	2	50,0	1,142
	3	33,3	1,713
	4	25,0	2,284
	5	20,0	2,855
	6	16,7	3,426
	7	14,3	3,997
	8	12,5	4,568
	9	11. 1	5,139
	10	10,0	5.710
	11	9.1	6.281
	12	8,3	6,852
	13	7,7	7.423
	14	7,1	7,994
	15	6,7	8,565
	16	6,3	9. 136
	17	5,9	9.707
	18	5,6	10,278
	19	5,3	10.849
	20	5,0	11.310
	21	4,8	11.881
	22	4,5	12.452
	23	4,3	13. 023
	24	4,2	13,594
	25	4,0	14.165
	26	3,8	14.736
	27	3,7	15.307
	28	3,6	15.878
	29	3,4	16.170
	30	3,3	16. 700
	31	3,2	17.267
	32	3.1	17.833
	33	3,0	18.400
	34	2,9	18,967
	35	2,9	19.533
	36	2,8	20.100
	37	2,7	20,667
	38	2,6	21. 233
	39	2,6	21.310
	40	2,5	21.800
	41	2,4	22.277
	42	2,4	22.754
	43	2,3	23.231
	44	2,3	23.708
	45	2,2	24. 185
	46	2,2	24.662
	47	2.1	25.139
	48	2.1	25.616
	49	2,0	26.093
	50	2,0	26.570
	51	2,0	27.009
	52	1,9	27. 448
	53	1,9	27.887
	54	1,9	28.326
	55	1,8	28.765
	56	1,8	29.204
	57	1,8	29.643
	58	1,7	30.082
	59	1,7	30. 521
	60	1,7	30,960
	61	1,6	31.363
	62	1,6	31.766
	63	1,6	32.169
	64	1,6	32,572
	65	1,5	32,975
	66	1,5	33. 378
	67	1,5	33.781
	68	1,5	34.184
	69	1,4	34,587
	70	1,4	34,990
	71	1,4	35.660
	72	1,4	36.330
	73	1,4	37. 000
	74	1,4	37.670
	75	1,3	38.340
	76	1,3	39.010
	77	1,3	39.680
	78	1,3	40.350
	79	1,3	41.020
	80	1,3	38. 660
	81	1,2	38,993
	82	1,2	39.326
	83	1,2	39.659
	84	1,2	39,992
	85	1,2	40.325
	86	1,2	40,658
	87	1,1	40,991
	88	1,1	41. 324
	89	1,1	41.657
	90	1,1	41,990
	91	1,1	42.291
	92	1,1	42,592
	93	1,1	42.893
	94	1,1	43.194
	95	1,1	43. 495
	96	1,0	43,796
	97	1,0	44.097
	98	1,0	44.398
	99	1,0	44,699
	100	1,0	45.000

Еще в этой категории: « Контакты Горные перевалы Южная Африка Стена Фейсбука »

вернуться к началу

Общие преобразования

Вот некоторые из наиболее распространенных преобразований, которые используются в строительстве.

We also have a handy conversion calculator

0449

To Convert	To	Multiply By
°C (degrees Centigrade)	°F (degrees Fahrenheit)	1.8 and add 32
kg (kilograms)	lb (pounds)	2.205
kPa (kilo Pascals)	lbf/in² (pounds of force per square inch)	0.1450
kPa (kilo Pascals)	lbf/ft² (pounds of force per square foot)	20.88
L (liters)	gal (imperial gallons)	0.2200
L/s (liters per second)	gal/ min (imperial gallons per minute)	13.20
lx (lux)	ft-candle	0.09290
m (meters)	ft (feet)	3.281
m² (square метров)	ft² (square feet)	10. 76
m³ (cubic meters)	ft³ (cubic feet)	35.31
mm (millimeters)	in. (inches)	0.03937
м³/ч (кубический метр в час)	фут³/мин (кубический фут в минуту)	0,5886
м/с (метр в секунду)	фут/мин (фут в минуту)	096,44
МДж (мегаджоули)	BTU (British Thermal Units)	947.8
N (Newtons)	lbf (pounds of force)	0.2248
RSI (insulation)	R-value (insulation)	5.6818

Существует два способа измерения уклона, и каждый метод измерения можно преобразовать в другой. Два пути: коэффициент подъема к пробегу или градус угла .

Измерение 1

Большинство плотников знакомы с соотношением подъема и пролета для лестниц и стропил. Подъем вертикальный, разбег горизонтальный. Типичный уклон крыши составляет 5:12, поэтому подъем составляет 5 дюймов, а длина — 12 дюймов. Другой способ взглянуть на это — отношение наклона, когда подъем равен единице, по сравнению с другим значением. 5:12, или 5 из 12, становится 1:2,4 или 1 фут из 2,4 фута. Строители дорог называют уклон склона в процентах. Это все еще коэффициент, но рост измеряется в 100 единицах пробега. Например, градиент 10 % — это 10 единиц подъема на 100 единиц пробега, причем единицы одинаковы. 5 из 12 становится 41,67% (процент, что означает на 100), или 41,67 фута подъема на 100 футов или 41,67 дюйма на 100 дюймов или 41,67 метра на 100 метров. Независимо от того, какую единицу вы используете, вы должны измерять подъем и бег в одной и той же единице.

Пример: Чтобы рассчитать уклон крыши (называемый уклоном) от 5:12 до процента уклона: Разделите 5 на 12 = 0,4167, затем умножьте на 100 = 41,67%.

При увеличении на единицу: 5:12 становится 1:2,4. (12 разделить на 5 = 2,4). Чтобы преобразовать 1:2,4 в проценты, просто разделите 1 на 2,4 = 0,4167, а затем умножьте на 100 = 41,67% — так же, как 5:12.

Измерение два

Второй способ измерения уклона – по углу наклона (в градусах) . Если вы знаете угол наклона, вы можете преобразовать этот угол в отношение подъема к пробегу.

Это делается с помощью тангенса , который просто означает подъем, деленный на длину сбега под любым заданным углом. Тангенс известного угла можно найти в таблице или с помощью научного калькулятора (калькулятор, который имеет кнопку тангенса и, как правило, множество других). Вы также можете найти угол наклона, если знаете отношение подъема к пробегу, используя арктангенс на своем калькуляторе (тангенс в обратном направлении обычно выглядит так: tan ^-1 ) или просмотрев угол в таблице касательных, где угол соответствует известному коэффициенту наклона. Это все касательная. Это просто отношение (доля) подъема к пробегу для любого угла наклона.

Одно важное замечание об углах в калькуляторах. Есть три способа указать угол (и вам нужно знать только один из них, если вы не инженер): градусы, радианы и градианы. Вы уже догадались: градуса нужно использовать . Вы можете пропустить два других, и я не буду беспокоить вас их определениями!

Причина, по которой приведенное выше примечание важно , заключается в том, что вы ДОЛЖНЫ установить в калькуляторе градусы (вместо рад или град), иначе результаты ваших вычислений НЕ будут вам полезны. Существует множество типов и моделей калькуляторов. Вам нужен тот, который может вычислять в градусах и имеет ключ тангенса ( tan ) и ключ арктангенса ( tan ^-1 ).

Использование научного калькулятора для расчета подъема при любом известном угле наклона :

1. Установите калькулятор на град . (Не Рад или Град.)
2. Тан 22,62 градуса = 0,4167. (На некоторых калькуляторах сначала нужно ввести угол, а затем нажать клавишу tan . На других сначала нужно нажать клавишу tan , а затем ввести угол.)
3. Чтобы преобразовать это в отношение высоты к длине, умножьте ответ на 12. Итак, в нашем примере 0,4167 x 12 = 5. Высота к длине составляет 5:12 (5 дюймов высоты на каждые 12 дюймов длины). и полезный уклон для крыш.)

Использование научного калькулятора для получения градусов уклона по известному соотношению подъема и пробега :

1. Установите калькулятор на град . (Не Рад или Град.)
2. Разделить подъем на пробег. (Пример: 5:12 или 1:2,4) 5/12 = 0,4167
3. Нажмите кнопку обратного загара ( загар ^-1 ). В нашем примере в результате вы получите 22,62 градуса.
4. Или на некоторых калькуляторах нужно нажать обратный загар сначала нажмите кнопку , затем введите .4167, чтобы получить результат 22,62 градуса.

Вы также можете проверить наш Калькулятор преобразования в нашем Калькуляторе преобразования строительства и установить поле Преобразовать в Уклон.

Ваш источник советов по строительству, чертежей по дереву и мебели, планов домов и советов по строительству непосредственно от Дэйва. ..

Привет, я Дэйв Осборн. Обладая более чем 50-летним опытом работы подмастерьем-плотником, мастером и подрядчиком в тяжелом строительстве, мне нравилось работать с учениками и делиться секретами ремесла, которыми другие делились со мной. Теперь я получаю электронные письма от участников со всего мира, и мы включаем многие из моих ответов в наши Бесплатные ежемесячные информационные бюллетени . Некоторые из моих ответов включают рисунки и инструкции, относящиеся к конкретному проекту, но могут также отвечать на ваши вопросы. Я использую правильную строительную терминологию, поэтому вы можете с уверенностью сообщить своим дилерам или подрядчикам, что вам нужно.

СПРОСИТЕ ДЭЙВА !

Преимущества членства

Членство дает вам полный доступ к сотням практических статей, планам деревообработки, конвертерам, калькуляторам и таблицам. Наш калькулятор лестницы является одним из самых популярных в Интернете. У нас есть проекты, которые вы можете построить для своих детей (и вместе с ними), мебель для вашей жены, а также навесы и беседки.
