Что такое уклон 1/20? – Обзоры Вики

Для участков доступного маршрута, не являющихся пандусами, максимально допустимый уклон составляет 1:20. Это означает на каждый дюйм изменения высоты должно приходиться не менее 20 дюймов длины маршрута. Расстояние от нижнего края уровня до поверхности должно быть не более 1.2 дюйма (1.2:24 = 1:20).

Аналогично, что такое соотношение 1 к 20? Таблицы разбавления и таблицы преобразования

Коэффициент разбавления	Унций на галлон	Процент
1:12	10.7	7.7%
1:16	8	5.8%
1:20	6.4	4.8%
1:24	5.3	4.0%

• 10 июня 2019 г.

Что означает рампа 1/20? Пандусы представляют собой наклонные пути, используемые как внутри, так и снаружи зданий, используемые для обеспечения доступа между вертикальными уровнями. … Подъем может быть установлен на единицу, так что, например, наклон 1:20 означает, что по мере того, как каждая размерная единица высоты поднимается или опускается, размерная единица длины уменьшается на 20 единиц.

Как рассчитать коэффициент рампы? Как рассчитать уклон пандуса?

наклон [соотношение] = подъем : бег.
наклон[угол] = арктангенс(подъем/угол)
уклон [%] = 100% * подъем/спуск = 100% * тангенс (угол)

Во-вторых, насколько крутым является 20-процентный уклон? Неважно, что именно это означает, 20% круче, чем 10%. При съемке 20% интерпретируется как 20% прямого угла (т.е. кирпичная стена), и поэтому будет 18 градусов.

Как сделать разведение 1/20?

то как рассчитать коэффициент? Разделите данные A на данные B, чтобы найти свое соотношение. В приведенном выше примере 5/10 = 0.5. Умножьте на 100, если хотите процент. Если вы хотите получить соотношение в процентах, умножьте ответ на 100.

Как рассчитать коэффициент разбавления? То, как я это делаю, заключается в том, что я просто сложите числа отношения вместе . Так, например: коэффициент разбавления 4: 1 будет 4 + 1 = 5, тогда я беру общее количество унций, которое в данном случае равно 32, и делю его на 5.
…
Напомним:

Соотношение 4: 1 в бутылке емкостью 32 унции.
4 + 1 = 5.
32 унции разделить на 5 = 6.4 унции.

Как рассчитать длину пандуса?

Какой длины рампу покупать? Определение длины рампы: Измерьте общий подъем (сколько дюймов от нижнего уровня до верхнего уровня) и разделите на наклон.

Все ли пандусы нуждаются в площадках? Рампы должны быть не менее 36 дюймов в ширину. В некоторых местах требуются более широкие пандусы. Все края должны быть защищены, чтобы никто не соскользнул. Все пандусы должны иметь верхнюю и нижнюю площадки такой же ширины, как и сам пандус, и иметь длину не менее 60 дюймов..

Насколько крутыми могут быть пандусы?

Стандарт уклона коммерческих и общественных объектов составляет 1:12 (в дюймах) или около 5 градусов уклона. Для тех, кто строит пандусы дома, соотношение может быть таким же крутым. как 3:12 или почти 15 градусов.

Как вы вычисляете коэффициенты? Разделите данные A на данные B, чтобы найти свое соотношение. В приведенном выше примере 5/10 = 0.5. Умножьте на 100, если хотите процент. Если вы хотите получить соотношение в процентах, умножьте ответ на 100.

Что такое уклон 1 из 10?

В геометрии 1 из 10 означает, что на каждые десять единиц горизонтального расстояния приходится 1 единица вертикального падения или подъема. Угол тангенса используется для измерения этого значения наклона. … Следовательно, 6 градусов это угол наклона 1 из 10.

Что такое холм с уклоном 20%?

0-10% = умеренный уклон 10-15% = слегка крутой уклон 15-20 = довольно крутой уклон 20-25% = отвесный уклон 25-30+% = очень крутой уклон.

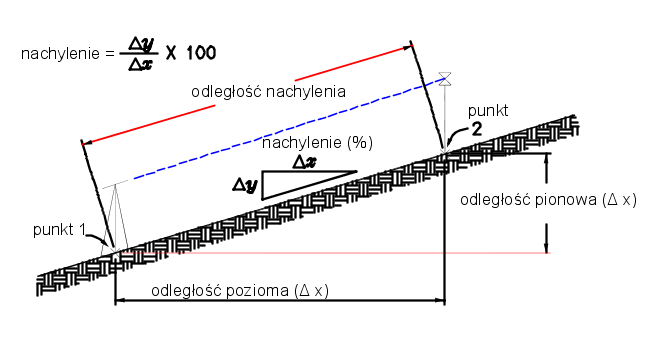

Как рассчитать процент наклона? Процент уклона определяется деление величины изменения высоты на величину пройденного расстояния по горизонтали (иногда упоминается как «подъем, деленный на пробег»), а затем умножение результата на 100.

Что такое уклон 25%? Например, наклон в 25 процентов – это просто соотношение 25: 100. Наклон 25% ниже показывает, что наклон повышается. 25 дюймов на каждый дюйм горизонтального расстояния. Наклон поднимается на 2.5 сантиметра или каждые 10 сантиметров горизонтального расстояния и поднимается на 1.25 дюйма на каждые 5 дюймов горизонтального расстояния.

Как приготовить 20% раствор?

Вам нужно будет добавить 80 мл воды, а затем добавить 20 мл кислоты сделать 20% раствор.

Как разбавить в 20 раз?

Разводить 20-кратное разведение можно разными способами. …
Пипеткой откапывают ровно 50 мл разбавляемого раствора в стандартную колбу на 100 мл. …
Из этого раствора 1 пипеткой отлить ровно 10 мл раствора в другую стандартную колбу вместимостью 100 мл. …
Этот раствор-2 теперь будет разбавлен в 20 раз.
ОК.

Как сделать простое разбавление?

Простое разбавление (метод коэффициента разбавления, основанный на соотношениях)

Например, разведение 1:5 (разбавление от 1 до 5) влечет за собой смешивание 1 единицы объема растворенного вещества (материала, подлежащего разбавлению). + 4 единицы объема среды растворителя (следовательно, 1 + 4 = 5 = коэффициент разбавления).

Какое соотношение 1 к 10?

Таким образом, как часть 3/30 можно упростить до 1/10, соотношение 3:30 (или 4:40, 5:50, 6:60 и т. д.) можно упростить до 1:10.

Каково соотношение 4 к 3? Соотношение сторон 4:3 широко известно как полноэкранное соотношение сторон. Формат 4 × 3 (1.33: 1) стал первым стандартным соотношением сторон для телевизоров и компьютерных мониторов, поскольку его было легко использовать из-за форматов камеры.

пандусы

Металлические пандусы.

Прайс-лист

Наименование товара	Цена, руб
Устройство пандусов (в том числе для инвалидов)	от 10000

Срок поставки от 5 дней.

Изготовим и установим различные варианты пандусов металлических. Монтируем согласно строительным нормам и правилам, с соблюдением необходимых размеров и параметров по уклону и габаритам. Так как имеем собственное производство смонтируем быстро и качественно с учётом всех особенностей местности. Имеем большой опыт по выполнению аналогичных работ.

В качестве материала для подъёма обычно используется лист просечно-вытяжной стали, различных типоразмеров по ширине.

В комплексе с устройством пандуса произведём работы по благоустройству прилегающей территории, при необходимости зальём площадки бетоном.

Если у Вас возникают вопросы по устройству пандусов, Вы можете обратиться к нашим специалистам.

Работаем как в Петрозаводске, так и в районах Карелии.

Угол наклона пандуса для инвалидных и детских колясок

Уклон пандуса – одна из важнейших его характеристик – если наклонные поверхности пандуса выполнены с уклоном, превышающим нормы – его использование небезопасно как для инвалидов, так и для родителей с детскими колясками. Величина допустимого уклона пандуса регламентируется СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» – актуализированная версия СНиП 35-01-2001, документ введен в действие 01.01.2013.

Нормативный угол наклона пандуса для колясок должен быть не более 1:20 (5% или 2,86 градусов) и длина одного марша пандуса не более 8 м. В ряде случаев допускается увеличение максимального уклона пандуса:

до 1:12 (8% или 4,76 градуса) – для временных сооружений и объектов инфраструктуры, при условии, что перепад высот между горизонтальными площадками менее 0,5 м и длина одного марша пандуса не более 6,0 м;

до 1:10 (10% или 5,71 градуса) – при перепаде высот полов менее 0,2 м.

Вычисляется уклон пандуса с помощью формулы: наклон пандуса = H / L, где: H – перепад высот, который необходимо оборудовать пандусом, а L – длина горизонтальной проекции наклонного участка пандуса (нажмите для увеличения).

Например, нам необходимо рассчитать пандус для входа в здание, высота крыльца составляет 0,4 м. В данном случае необходимо использовать соотношение 1:12, составляя простую пропорцию получаем L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4,8²+ 0,4²) = 4,8 м Пандус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м.

Если говорить о единицах измерения, то наклон пандуса может быть выражен в градусах, процентах и в виде отношения высоты к длине:

Единицы измерения уклона пандуса
Норматив	Соотношение	Значение в %	Значение в градусах
стандартный по СП 59. 13330.2012	1:20	5%	2,86 градуса
для временных сооружений	1:12	8%	4,76 градуса
при перепаде высот до 0,2 м	1:10	10%	5,71 градуса

Уклон пандуса по СНиП 35-01-2001 и СП 59.13330.2012

В обозначенных выше документах есть разночтения по стандартной величине уклона пандусов, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 – он равен 1:20 (или 5%).

Учитывая, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, а также, если заказчиком не выдвигается требование спроектировать пандус по СП 59.13330.2012, предлагаем своим клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т. е.:

допустимый уклон пандуса – 1:12 (или 8%, или 4,76 градуса).

Влияние наклона рампы на определение аэробных параметров по результатам нагрузочного теста с рампой

Клинические испытания

. 1982;14(5):339-43.

Дж. А. Дэвис, Б. Дж. Уипп, Н. Ламарра, Д. Дж. Хантсман, М. Х. Франк, К. Вассерман

PMID: 7154888

Клинические испытания

J A Davis et al. Медицинские спортивные упражнения. 1982.

. 1982;14(5):339-43.

Авторы

Дж. А. Дэвис, Б. Дж. Уипп, Н. Ламарра, Д. Дж. Хантсман, М. Х. Франк, К. Вассерман

PMID: 7154888

Абстрактный

Влияние наклона рампы на определение аэробных параметров в тесте с нагрузкой на рампе.

Мед. науч. Спортивные упражнения, Vol. 14, № 5, с. 339-343, 1982. Ранее мы продемонстрировали, что четыре параметра аэробной функции (максимальное потребление кислорода (muVO2), VO2 на анаэробном пороге (theta an), постоянная времени для кинетики VO2 (tau VO2) и эффективность работы (эта )) все можно надежно определить из одного теста, в котором скорость работы непрерывно увеличивается с постоянной скоростью, т. е. линейно. Однако в этом исследовании использовался одиночный наклон рампы 50 Вт x мин-1, что может не подходить для субъектов с очень низкой или очень высокой переносимостью нагрузки. Поэтому мы изучили влияние различных наклонов рампы на определение этих параметров. На велоэргометре были сгенерированы линейные наклоны 20, 30, 50 и 100 Вт × мин-1, и каждый из них был случайным образом назначен 14 здоровым субъектам. Вентиляционные переменные и переменные газообмена измерялись в каждом дыхании с использованием цифровых вычислений в режиме онлайн. Наклоны рампы 20, 30 и 50 Вт × мин-1 дали одинаковые значения для каждого аэробного параметра.

Нарастание 100 Вт X мин-1 дало значения muVO2 и этана, которые были такими же, как и для других наклонов нарастания, но тау VO2 и этана не могли быть достоверно различимы по этому наклону нарастания. Мы пришли к выводу, что достоверная оценка четырех параметров аэробной функции возможна при наклонах рампы от 20 до 50 Вт X мин-1; никакая дополнительная информация о параметрах не может быть получена путем продления испытаний с рампами медленнее, чем 20 Вт X мин-1.

Цитируется

Кратковременное потребление большого количества соли не влияет на вариабельность сердечного ритма в состоянии покоя или при физической нагрузке, но увеличивает концентрацию MCP-1 у здоровых молодых людей.
Линдер Б.А., Бэбкок М.С., Поллин К.У., Уотсо Дж.К., Робинсон А.Т. Линдер Б. А. и соавт. Am J Physiol Regul Integr Comp Physiol. 2023 20 марта; 324(5):R666-76. doi: 10.1152/ajpregu.00240.2022. Онлайн перед печатью. Am J Physiol Regul Integr Comp Physiol. 2023. PMID: 36939211
Энергетические затраты на движение в гору при беге по пересеченной местности: физиологические последствия из-за модели движения в гору – технико-экономическое обоснование.
Циммерманн П., Мюллер Н., Шоффль В., Эрлих Б., Мозер О., Шёффль И. Циммерманн П. и соавт. Жизнь (Базель). 2022 9 декабря; 12 (12): 2070. дои: 10.3390/жизнь12122070. Жизнь (Базель). 2022. PMID: 36556435 Бесплатная статья ЧВК.
Сердечно-легочное нагрузочное тестирование с эластическим сопротивлением: новое воспроизводимое предложение для определения вентиляционных порогов и максимального потребления кислорода.
Гаспарини Нето В.Х., Сантос Невес Л.Н., Калва-Фильо К.А., Швингель П.А., Лейте Р.Д., Карлетти Л. Гаспарини Нето В.Х. и соавт. J Sports Sci Med. 2022 1 сентября; 21 (3): 426-434. doi: 10.52082/jssm.2022.426. электронная коллекция 2022 сент. J Sports Sci Med. 2022. PMID: 36157388 Бесплатная статья ЧВК.
Тестирование с физической нагрузкой, физическая подготовка и усталость у пациентов с митохондриальной миопатией, связанной с мутациями мтДНК.
Jeppesen TD, Madsen KL, Poulsen NS, Løkken N, Vissing J. Джеппесен ТД и соавт. Дж. Клин Мед. 2021 20 апреля; 10 (8): 1796. doi: 10.3390/jcm10081796. Дж. Клин Мед. 2021. PMID: 33924201 Бесплатная статья ЧВК. Обзор.
Прием перед тренировкой углеводов или белков влияет на окисление субстрата, но не на производительность или чувство голода по сравнению с ездой на велосипеде натощак.
Ротшильд Дж.А., Килдинг А.Е., Брум С.К., Стюарт Т., Кронин Дж.Б., Плюс Д.Дж. Ротшильд Дж.А. и соавт. Питательные вещества. 2021 14 апреля; 13 (4): 1291. дои: 10.3390/nu13041291. Питательные вещества. 2021. PMID: 33919779 Бесплатная статья ЧВК. Клиническое испытание.

Просмотреть все статьи “Цитируется по”

Типы публикаций

термины MeSH

вещества

Грантовая поддержка

HL-11907/HL/NHLBI NIH HHS/США

Пандусы – Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 26 января 2023

См. вся история

Содержимое

1 Что такое пандусы?
2 На что следует обратить внимание при проектировании пандусов?
3 Как регулируются пандусы?
4 Насколько крутыми могут быть пандусы?
- 4.1 Каковы требования к внешним пандусам?
- 4.2 Требования к внутренним пандусам
5 Статьи по теме Проектирование зданий

Пандусы представляют собой наклонные дорожки, используемые как внутри, так и снаружи зданий и в других местах застроенной среды, используемые для обеспечения доступа между различными вертикальными уровнями. Пандусы представляют собой альтернативу лестницам для инвалидов-колясочников, людей с ограниченными физическими возможностями и людей с колясками, велосипедами и другими предметами на колесах.

Градиент, наклон или крутизна пандуса представляет собой угловое соотношение между его подъемом (вертикальной высотой) и его горизонтальной проекцией или длиной (пробегом), часто выражаемое в виде отношения. Подъем может быть установлен равным единице, так что, например, наклон 1:20 означает, что по мере того, как каждая единица измерения высоты поднимается или опускается, единица измерения длины уменьшается на 20 единиц. А 9Пандус 0162 со слишком крутым уклоном будет труден для использования людьми и может быть даже небезопасным, в то время как пандус со слишком пологим уклоном может потребовать чрезмерной длины.

При проектировании пандусов необходимо учитывать широкий круг вопросов, в том числе:

Соответствующая крутизна, длина и ширина.
Расстояние между горизонтальными площадками.
Возможные пользователи и помощь, которая им может понадобиться.
Поверхностные материалы.
Подход и доступ к пандусу .
Положение поручней и ограждений.
Размещение дверных ручек и направление поворота дверей, открывающихся в местах с уклоном.
Влияние пандуса на доступное пространство, существующие деревья, растительность и т. д.
Цвета для максимальной наглядности.
Включение тактильных поверхностей для людей с нарушением зрения.
Стоимость.
Соблюдение строительных норм.
Наличие альтернативных средств доступа.
Возможные альтернативы, такие как подъемники, кресельные подъемники, альтернативные маршруты и т.д.

Положение о рабочем месте (охрана здоровья, безопасность и благополучие) 1992 г. Утвержденный Кодекс практики и руководство гласит: «Независимо от инвалидности люди должны иметь возможность получить доступ в здания и пользоваться удобствами. Это может означать, что работодателю может потребоваться внести некоторые изменения в здание или помещение, чтобы учесть потребности человека с ограниченными возможностями».

Кроме того, Закон о равенстве 2010 года требует, чтобы при предоставлении доступа к товарам, объектам, услугам и помещениям вносились «разумные коррективы».

Строительные нормы и правила, утвержденный документ M (Доступ к зданиям и их использование), требуют, чтобы «были созданы разумные условия для того, чтобы люди: a) получали доступ к; и б) пользоваться зданием и его оборудованием». В нем также говорится, что «если уклон подъезда, будь то по всей его длине или частично, составляет 1:20 или более крутой, эта часть подхода должна быть спроектирована как подъезд с уклоном».

Во всех случаях рекомендуется также обеспечить доступ по лестнице, поскольку пандусы не обязательно удобны для всех людей, даже для людей с ограниченными физическими возможностями.

Если общий перепад высоты между уровнями превышает 2 метра, следует предусмотреть альтернативные средства доступа для инвалидов-колясочников, например, лифт.

Согласно утвержденному документу М уклон пандуса и его прохождение (расстояние по горизонтали) между площадками должны соответствовать следующей таблице:

Макс. выход из рампы	Макс. градиент	Макс. рост
10м	1:20	500мм
9м	1:19	473мм
8м	1:18	444мм
7м	1:17	411мм
6м	1:16	375мм
5м	1:15	333мм
4 м	1:14	285мм
3 м	1:13	230мм
2 м	1:12	166мм

[править] Каковы требования к внешним пандусам

Утвержденный документ М устанавливает следующие требования к наружным пандусам:

Градиенты должны быть как можно более мелкими.
Поверхность должна быть твердой и ровной.
Также должны быть предусмотрены лестницы, так как неблагоприятные погодные условия могут увеличить риск поскользнуться на пандусе .
Площадки должны иметь длину не менее 1,2 метра как у подножия, так и у основания пандуса .
Поддержка в виде поручней должна быть предусмотрена с обеих сторон пандуса .
Подход к пандусу должен быть четко обозначен.
Пролеты должны иметь длину менее 10 метров и подъем менее 500 мм.
Ширина поверхности пандуса между стенами, выступами или бордюрами должна быть не менее 1,5 метра.
Поверхность пандуса должна быть нескользкой и иметь цвет, визуально контрастирующий с цветом лестничных площадок. Однако фрикционные характеристики рампы и посадки должны быть схожими.
Площадки для прохода должны быть предусмотрены (шириной не менее 1800 мм и длиной не менее 1800 мм), когда обзор с одного конца рампа на другую, или там, где рампа имеет 3 или более маршей.
Все площадки должны быть ровными, с максимальным уклоном 1:60 по длине и максимальным поперечным уклоном 1:40.

[править] Каковы требования к внутренним пандусам

Конструктивные соображения для внутренних пандусов такие же, как и для внешних пандусов , за исключением вопросов, связанных с внешней средой.

Должны быть предусмотрены ступеньки, а также пандус , если не может быть выполнен один из следующих критериев:

Рампа достаточно короткая.
Пандус имеет небольшой уклон.
Подъем не более минимального, который может быть обеспечен двумя стояками.
