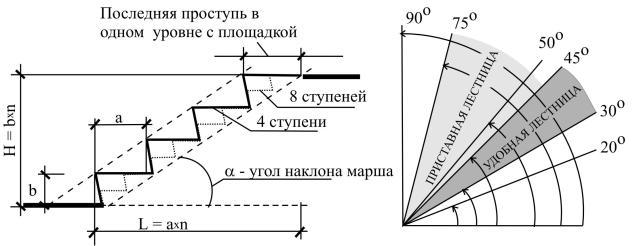

Угол наклона это: 3.2. Угол наклона

3.2. Угол наклона

Угол наклона – вертикальный угол, составленный направлением на данную точку с горизонтальной плоскостью.

Вертикальный угол измеряется с помощью вертикального круга.

Вертикальный круг состоит из лимба и алидады.

В отличие от горизонтального круга, лимб вращается вместе со зрительной трубой при неподвижной алидаде.

Нулевой диаметр алидады приводится в горизонтальное положение при помощи цилиндрического уровня. Если нулевой диаметр алидады параллелен оси уровня, то отсчет по вертикальному кругу дает угол наклона V. Если это условие не выполняется, необходимо определить место нуля вертикального круга.

Перед измерением угла наклона прибор устанавливают в рабочее положение. Наводят среднюю горизонтальную нить сетки на определяемую точку – например, при круге право.

Пузырек может при этом отойти от середины ампулы.

В таком случае его устанавливают в середину подъемным винтом, расположенным в направлении визирования. Если горизонтальная нить сетки сойдет с точки, ее снова подводят.

И производят отсчет при круге право. Отсчет записывают в журнал.

Затем переводят трубу через зенит и поворачивают алидаду на 180º.

И производят аналогичные действия при круге лево.

Затем вычисляют место нуля (М0).

Местом нуля называется отсчет по вертикальному кругу, когда визирная ось зрительной трубы горизонтальна, а пузырек уровня находится в нуль–пункте.

Место нуля и угол наклона вычисляются по формулам:

Показателем правильности измерения служит постоянство места нуля, колебание которого не должно превышать двойной точности прибора, то есть

1′ для (2T30).

Тема: Линейные измерения

1. Приборы для измерения линий

Линейные измерения на местности могут выполняться непосредственно (с помощью мерных приборов) и косвенно (с помощью дальномеров). В качестве мерных приборов используются:

1.1. Стальные мерные ленты со шпильками

1.2. Стальные рулетки различной длины (от 2 до 100 м) в открытом или закрытом корпусе

1.3. Инварные ленты и проволоки (сплав железа и никеля в соотношении 64:36)

1.4. Дальномеры различной точности

Наиболее простым из дальномеров является нитяной. Более сложные – светодальномеры

и лазерные.

Для транспортировки лента наматывается на металлическое кольцо.

До начала работы новой лентой ее следует прокомпарировать.

Компарирование ленты – это сравнение длины рабочей ленты с длиной эталона. Выполняется на компараторах.

На концах компаратора укрепляются металлические шкалы длиной 150 мм. При компарировании измеряется температура воздуха (t_комп.).

2. Порядок измерения линии лентой

Перед измерением линии конечные точки закрепляются. В конце линии ставится веха. При длине линии более 200 м она предварительно провешивается, то есть в створ линии ставятся дополнительные вехи.

Измерение линии производят два мерщика – передний и задний. У заднего мерщика

одна шпилька, а у переднего – 10.

Задний мерщик выставляет переднего в створ линии и собирает шпильки. Когда у заднего мерщика набирается 10 шпилек, он передает их переднему и записывает передачу.

Схема измерения линии лентой

В результате длина линии вычисляется по формуле:

,

где N – количество передач по 10 шпилек;

n – количество шпилек у заднего мерщика, не считая шпильки, которая в земле;

r – остаток.

Линия обязательно измеряется прямо и обратно. При измерении записывается температура воздуха (t_изм.).

Измерение вертикальных углов

Вертикальный угол – это плоский угол, лежащий в вертикальной плоскости. К вертикальным углам относятся угол наклона и зенитное расстояние. Угол между горизонтальной плоскостью и направлением линии местности называется углом наклона и обозначается буквой ν. Углы наклона бывают положительные и отрицательные.

Угол между вертикальным направлением и направлением линии местности называется зенитным расстоянием и обозначается буквой Z. Зенитные расстояния всегда положительные (рис.4.20).

Рис.4.20

Угол наклона и зенитное расстояние одного направления связаны соотношением:

Z + ν = 90 ,                 (4.22)

или

ν = 90 – Z ,                   (4.23)

или

Z = 90 – ν .                     (4.24)

Вертикальный круг теодолита. Вертикальный круг теодолита предназначен для измерения вертикальных углов, то-есть, углов наклона или зенитных расстояний.

Вертикальный круг большинства теодолитов устроен следующим образом: лимб вертикального круга жестко соединен с трубой (насажен на один из концов оси трубы), центр лимба совмещен с геометрической осью вращения трубы, а его плоскость перпендикулярна этой оси. Деления на лимбе наносят по разному: либо от 0 до 360, либо от 0 до 180 в обе стороны со знаками “плюс” и “минус” или без знаков и т.д. Для отсчета по лимбу имеется алидада. Основные части алидады: отсчетное приспособление, цилиндрический уровень (или компенсатор) и микрометренный винт.

Пузырек уровня в момент отсчета приводится в нуль-пункт, то есть, ось уровня служит указателем горизонтального направления. Отсчетным индексом является нулевой штрих отсчетного приспособления. Ось уровня и линия отсчетного индекса (линия, соединяющая отсчетный индекс с центром лимба) должны быть параллельны; при выполнении этого условия линия отсчетного индекса будет горизонтальна в момент взятия отсчета по вертикальному кругу.

Взаимное положение лимба и зрительной трубы должно удовлетворять условию: визирная линия трубы и нулевой диаметр лимба должны быть параллельны.

Оба условия вместе составляют так называемое главное условие вертикального круга теодолита; оно читается так: визирная линия трубы должна занимать горизонтальное положение, когда отсчет по лимбу равен нулю и пузырек уровня находится в нульпункте. На практике оба эти условия могут не выполняться и имеет место случай, изображенный на рис.4.21-а.

Во-первых, при насаживании лимба на ось трубы между нулевым диаметром лимба и визирной линией трубы остается малый угол x. Во-вторых, линия отсчетного индекса может быть непараллельна оси уровня и между ними существует малый угол y. Таким образом, хотя отсчет по лимбу равен нулю, визирная линия трубы занимает наклонное положение, и угол наклона ее равен:

ν = x + y.

Рис.4.21

Если установить визирную линию горизонтально (рис.4.21-б), то отсчет по лимбу станет равным:

N = 360 – (x + y).                  (4.25)

Этот отсчет называется местом нуля вертикального круга и обозначается М0.

Таким образом, место нуля вертикального круга теодолита – это отсчет по лимбу вертикального круга при горизонтальном положении визирной линии трубы и оси уровня вертикального круга.

Для конкретного теодолита формулы для вычисления угла наклона и места нуля приводятся в паспорте. Например, для теодолитов 2Т30 и Т15 эти формулы имеют вид:

М0 = 0.5 . (NL + NR),                (4.26)

ν = 0.5 . (NL – NR),

ν = NL – M0,

ν = M0 – NR.

Положение вертикального круга, при котором отсчет по лимбу вертикального круга равен (с точностью до M0) углу наклона, считается основным; у большинства современных теодолитов основным положением является КЛ.

Для измерения углов наклона удобно иметь М0 близким к нулю, поэтому нужно регулярно выполнять поверку места нуля, которая предусматривает следующие действия:

наведение трубы на точку при КЛ, приведение пузырька уровня в нульпункт и взятие отсчета по вертикальному кругу,
перевод трубы через зенит, наведение трубы на точку при КП, приведение пузырька уровня в нульпункт и взятие отсчета по вертикальному кругу,
вычисление по соответствующим формулам места нуля М0 и угла наклона ν.

Если М0 получается большим, то при основном положении круга нужно навести трубу на точку и микрометренным винтом алидады установить отсчет, равный углу наклона; при этом пузырек уровня отклонится от нульпункта. Исправительными винтами уровня привести пузырек в нульпункт.

Определение угла наклона | Law Insider

• означает любое место, на которое разрешено или приглашается публика, в котором установлены фото- или киноаппараты, проекторы или другие устройства для создания изображений, работающие от монет, автоматов или с электронным, электрическим или механическим управлением. регулярно поддерживается для показа изображений пяти или менее людям на машину в любой момент времени, и в которых изображения, отображаемые таким образом, отличаются или характеризуются акцентом на материале, демонстрирующем или описывающем определенные сексуальные действия или определенные анатомические области.

• означает угол, измеренный между вертикальной линией, проходящей через точку “R”, и линией туловища в положении, которое соответствует расчетному положению спинки сиденья, установленному изготовителем транспортного средства;

• означает треугольное пространство, образованное пересекающимися линиями улиц углового участка и линией, проведенной из точки на одной из линий улицы в точку на другой линии улицы, каждая точка измеряется в 4,5 м от точки пересечение линий улиц.

• означает насыпь или гребень из природных или искусственных материалов, используемые для предотвращения движения жидкостей, шлама, твердых веществ или других материалов.

• означает огороженную или обнесенную стеной территорию учреждения, ограничивающую передвижение заключенных.

• любой воды означает внешнюю границу береговой линии на всю ширину или, где применимо, внешнюю границу соответствующей зоны миграции русла.

• означает обозначенную зону AO или AH на Карте страховых ставок от наводнений (FIRM) с годовой вероятностью затопления в один процент или выше на среднюю глубину от одного до трех футов, где четко определенного русла не существует, где путь затопления непредсказуем и неопределен; и где скорость потока может быть очевидной. Для такого затопления характерно подтопление или плоскостное течение.

• означает фильтр, используемый для гомогенизации мощности поглощенной дозы в поле излучения.

• означает производство, выращивание,

• означает пространство, которое спроектировано и продвигается с целью размещения любого прицепа, палатки, прицепа-палатки, пикапа или другого подобного устройства, используемого для кемпинга.

• означает любое транспортное средство со складными бортами и спальными помещениями, но

• означает место, где расположены четыре или более жилых жилых помещений, основной целью которых является сдача в аренду площади или сохранение площади в аренду любому лицу для плата или плата.

• означает непрерывный слой материала, помещенный внутри резервуара или контейнера, который защищает конструкционные материалы резервуара или контейнера от содержащихся отходов или реагентов, используемых для обработки отходов.

• означает любой участок или участок, на котором существует или который предназначен для застройки, кроме следующих:

• означает те области, границы которых включены путем ссылки или пересмотрены Департаментом в соответствии с N. J.A.C. 7:7-13.16.

• означает Национальный совет медицинских экспертов-остеопатов, организацию, которая готовит и проводит квалификационные экзамены для врачей-остеопатов.

• означает любой пол.

• означает покрытие, маркированное и составленное для нанесения на настил из магнезиального цемента для защиты основания из магнезиального цемента от эрозии водой.

• означает любое закрытое устройство для термической обработки, которое используется для обезвоживания шлама и имеет максимальную общую тепловложенную энергию, исключая теплотворную способность самого ила, 2500 БТЕ/фунт обработанного ила в пересчете на сырую массу.

• означает все рыболовные операции, включая рыболовные операции на реках, озерах или каналах, за исключением рыболовства для пропитания и любительского рыболовства;

• означает поверхность, покрытую слоем материала, обеспечивающего высокую устойчивость к проникновению воды.

• означает центр образовательных достижений и информации, созданный в разделе 94а.

• означает место, на котором в среднем 500 или более рабочих заняты в связи со строительными работами.

• означает территорию, которая сбрасывает в виде стока небольшую часть осадков, выпадающих на ней. Газоны, сады, парки, леса или другие подобные участки с растительностью являются примерами поверхностей, которые обычно являются проницаемыми.

• означает дату, когда предложенные решения будут успешно реализованы, как указано в RFP, и все приемочные испытания и сертификации, как указано в RFP, будут успешно завершены в соответствии с ASCL

• означает лицо, занимающее жилую единицу, в которой отсутствует основная ванная комната или кухня, в строении, где одно или несколько основных помещений используются совместно жильцами жилой единицы и других жилых единиц. Основное оборудование в случае ванной комнаты означает туалет, либо ванну, либо душ, а в случае кухни означает холодильник, плиту или раковину.

Измерение угла наклона — нанотехнологические приборы

Измерение угла наклона

Посмотрите наши вебинары по запросу, посвященные инструментам для измерения угла контакта, чтобы узнать больше

Измерения угла наклона позволяют получить информацию об условиях прилипания капли к поверхности. Они выполняются с использованием либо наклоняемой люльки, либо наклонной платформы для физического вращения подложки и капли. По мере того, как вращение капли увеличивается, сила тяжести будет тянуть каплю вниз до тех пор, пока она в конце концов не скатится с подложки, а угол наклона измеряется в точке, где капля начинает двигаться. Передний край капли называется наступающим краевым углом, а задний край — отступающим краевым углом. Разница между двумя углами и есть гистерезис. Высокооднородные образцы будут иметь небольшой гистерезис краевого угла и малый угол спада. Даже гидрофильные поверхности могут быть изготовлены с малым гистерезисом и малыми углами ската ¹ .

Рисунок 1 – Схема наклонного контактного угла. Изображение предоставлено Biolin Scientific.

Подставка для наклона — это устройство, которое поворачивает весь прибор для измерения угла наклона. Оптический тензиометр монтируется на наклонную платформу и фиксируется с помощью винтовых ножек платформы. После того, как на образец помещается неподвижная капля, поворотная опора вращает весь инструмент и динамически измеряет угол наклона, а также левый и правый краевые углы. В рамку камеры можно поместить триггер остановки, чтобы автоматически остановить запись, как только капля начнет двигаться, чтобы уменьшить количество неиспользуемых кадров.

Откидная люлька имеет следующие характеристики:

• Он интегрирован с программным обеспечением, так что угол наклона автоматически записывается в каждом кадре
• Положение камеры постоянно относительно предметного столика, поэтому базовая линия не перемещается во время измерения

К поворотной опоре можно добавить вакуумный столик и насос, чтобы предотвратить соскальзывание образца со столика при большом угле наклона.

Рисунок 2 – Примеры снимков капли, измеренной с помощью наклоняемой опоры.

Принадлежность для наклонного столика представляет собой небольшую платформу, соединенную с вращающейся шкалой, которая позволяет пользователю вручную поворачивать столик и образец. При такой настройке столик вращается относительно камеры, а автоматическая базовая линия лучше всего подходит для отслеживания изменения контактного угла в зависимости от угла наклона. Угол, под которым сэмпл начинает катиться, можно считать с циферблата на столике и вручную записать в файл. Образец в этом случае следует закрепить клеем, чтобы он не упал со столика во время вращения.

Рисунок 3 – Пример падения угла наклона, измеренного с помощью столика наклона.

Одной из потенциальных причин путаницы является то, что термины «продвижение», «отступление» и «гистерезис» также обычно используются для метода, при котором игла помещается в каплю, а объем динамически изменяется при регистрации краевого угла.

Хотя результаты, полученные для двух измерений, связаны, они не совпадают. Основное различие между этими двумя измерениями заключается в том, что результаты, полученные для измерения угла наклона, зависят от объема капли. По мере увеличения объема капли, используемой для измерения, краевые углы набегания и отступления имеют тенденцию сходиться. И наоборот, различия между углами контакта наступающих и удаляющихся капель, как правило, больше при меньших объемах капель ² .

Видео 1 — Видео, демонстрирующее работу наклонной люльки с Attension Theta Flow.
