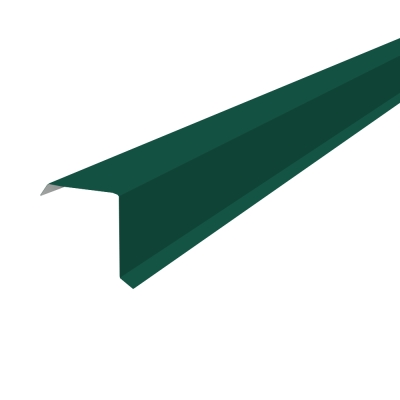

Торцевая планка для металлочерепицы
Доборные элементы — на первый взгляд незначительные, но на самом деле очень важные части любой кровли из металлочерепицы. Они обеспечивают дополнительную защиту от проникновения влаги внутрь кровельного пирога и делают крышу более эстетичной. Это как минимум — у многих из них есть и другие функции.
Торцевая планка — одна из разновидностей таких доборных элементов для металлочерепицы. Рассказываем, что это, зачем нужно и как устанавливается на крыше.
Торцевая планка — обязательный элемент кровли из металлочерепицы. Она устанавливается на фронтонных свесах крыши поверх кровельного покрытия и:
- Защищает кровельное покрытие от срыва ветром. Без торцевой планки ветер, направленный к фронтону дома, будет приподнимать край кровельного покрытия, вызывая его вибрацию. Со временем это приведет к ослаблению крепежа и развитию кромочной коррозии по краю отверстий. Штормовой ветер и вовсе может сорвать крайние листы металлочерепицы.
- Не дает влаге попадать в кровельный пирог со стороны фронтона. Во время сильного дождя ветер может задувать воду внутрь кровельного пирога через фронтон. Торцевая планка закрывает фронтонную часть кровли и препятствует этому.
- Препятствует проникновению птиц и грызунов в подкровельное пространство. Через незащищенные торцы кровли птицам не так удобно попадать внутрь кровли, как через карнизные свесы. Тем не менее, в некоторых случаях фронтонные свесы тоже могут стать точкой их проникновения. Особенно если у металлочерепицы высокий профиль.
Кроме того, для кровли из металлочерепицы торцевые планки выполняют важную эстетическую роль. Они закрывают волнистый край листа и визуально завершают кровлю, делая ее внешний вид более симметричным и гармоничным.
Несмотря на простоту задачи, профиль торцевых планок для металлочерепицы у разных производителей может сильно отличаться.
В простейшем случае это просто уголок, загнутый под 90° по центру. При этом одна из кромок загибается под тупым углом внутрь, а вторая — наружу. Во время дождя отогнутая кромка будет работать как отбойник, отбрасывающий потоки воды от стены.
Плечо торцевой планки, которое заводится на металлочерепицу, должно полностью перекрывать один гребень покрытия. Но есть и усиленные планки, предназначенные для монтажа в регионах с высокой снеговой нагрузкой и частыми оттепелями — у них плечо может перекрывать и два гребня. Это обеспечивает очень надежную защиту от попадания влаги внутрь кровли со стороны кровельного покрытия. Даже если за счет капиллярного эффекта воду втянет под торцевую планку, она просто стечет по дну волны металлочерепицы без малейшего шанса нанести ущерб.
В регионах с высокой ветровой нагрузкой рекомендуют использовать торцевые планки с продавленными на их плечах ребрами жесткости. Это могут быть как небольшие желобки, так и полноценный трапециевидный профиль.
Также есть специальные торцевые планки, сделанные именно под металлочерепицу. Их называют ступенчатыми за характерную форму — торцевая планка повторяет рисунок ступеней металлочерепицы, что позволяет ей намного лучше прилегать к кровельному покрытию.
На первый взгляд, ступенчатая торцевая планка — лучший вариант для металлочерепицы. Но есть несколько «но»:
- ступенчатые торцевые планки существенно дороже обычных, даже усиленных;
- они сложнее в монтаже, поскольку, как правило, каждая ступенька — это отдельный элемент, который нужно правильно состыковать и загерметизировать;
- размеры ступенчатой торцевой планки должны точно соответствовать длине ступеньки металлочерепицы, поэтому они выпускаются под конкретный профиль и не взаимозаменяемы.
Из-за всех этих «но» ступенчатые торцевые планки — это скорее экзотика и атрибут фирменной металлочерепицы премиального уровня.
Массовым продуктом такой доборный элемент назвать нельзя.
Независимо от вида, все торцевые планки для металлочерепицы завальцовываются по обеим длинным кромкам. Это защищает металл от кромочной коррозии и делает доборный элемент более жестким.
Если оставить за скобками ступенчатые торцевые планки, крепление этого доборного элемента — очень простая задача. Устанавливают торцевую планку после полного оформления карнизного свеса, но до монтажа конькового уголка. При этом до крепления самой планки нужно сделать две вещи:
- установить ветровую доску;
- закрепить на металлочерепице уплотнитель.
Стандартное сечение ветровой доски 100×25 мм. Но ее размеры могут быть и другими — ширина доски должна быть равна ширине вертикального плеча торцевой планки за вычетом отогнутого отбойника.
Крепят ветровую доску ершеными гвоздями к торцу каждого бруска обрешетки так, чтобы сверху она выступала над уровнем волн металлочерепицы. Оптимальное положение ветровой доски проще всего определить, примерив на нее торцевую планку.
Дальше нужно просто посмотреть, в каком положении доборной элемент будет почти касаться поверхности металлочерепицы. Это важно — должен оставаться небольшой зазор, торцевая планка ни в коем случае не должна прилегать к кровельному покрытию плотно.
Если в качестве обрешетки использованы тонкие доски, то ветровую доску крепят к стропилам через брус-подкладку с помощью металлических уголков. При этом независимо от способа крепления гидроизоляционную пленку загибают на торцы обрешетки, а потом охватывают ею ветровую доску и фиксируют концы с помощью строительного степлера.
После установки ветровой доски крепят уплотнитель. Он нужен для герметизации зазора между торцевой планкой и металлочерепицей, а также для смягчения вибрации — мягкий материал не дает кромке доборного элемента повредить защитно-декоративную поверхность кровельного покрытия. Универсальный уплотнитель наклеивают как можно ближе к изгибу на верхнем плече планки, но не вплотную к нему.
Теперь нужно установить саму торцевую планку:
- Монтаж планки начинают со стороны карнизного свеса.
- Край первой торцевой планки желательно подрезать и подогнуть, чтобы он закрыл гребень металлочерепицы.
- Планку выравнивают и закрепляют: кровельными саморезами по дереву к ветровой доске в шахматном порядке через каждые 10-15 см; саморезами по металлу — к гребням металлочерепицы.
- Между металлочерепицей и верхним плечом торцевой планки, а также между лобовой доской и ее нижним плечом наносят герметик, желательно, полиуретановый. Это поможет сделать узел более герметичным. Важно, чтобы герметик был именно между доской и металлом. Это значит, что гидроизоляцию нужно срезать так, чтобы между ее краем и кромкой фасонного элемента было 3-4 см.
- Нахлест между второй и последующими торцевыми планками должен быть 5-10 см. Для надежности его тоже промазывают герметиком.
Саморезы ни в коем случае не должны приходить через утеплитель — это приведет к быстрому развитию кромочной коррозии в местах креплений.
Торцевая планка — один из фасонных элементов для кровли из металлочерепицы.
Он нужен для защиты фронтонного свеса кровли от ветра и осадков. Также торцевая планка визуально делает кровлю завершенной и не дает птицам проникать в подкровельное пространство. Для металлочерепицы лучше всего подходит ступенчатый фасонный элемент, но его выпускает не каждый производитель. К тому же он сложнее в монтаже и дороже. Поэтому на большинстве крыш применяют стандартные прямые торцевые планки, иногда усиленные ребрами жесткости.
