Колонны – вертикальные опорные конструкции, состоящие из базы, ствола и капители. В Греции колонны несли антаблемент и вместе с ним поддерживали крышу. Римляне в отличие от греков использовали колонны скорее в декоративных целях и предпочитали арочную систему греческой стоечнобалочной.

Колонна состоит из трех частей: базы, ствола и капители. Ствол этой коринфской колонны покрыт каннелюрами.

В результате появились такие новые варианты, как полуколонна и пилястр. Колонны могут быть парными, как римские, пучками колонн, как норманнские, отдельно стоящими, как индийские. Ствол может быть простым, как у тосканского ордера, или богато украшенным. Капители также украшены по разному: от орнаментальных египетских до простых средневековых.

База могла нести гораздо большую нагрузку, чем колонна. В романской и готической архитектуре несколько колонн с базами соединялись вместе. Такая база называлась сложной.

Витые колонны

Архитекторы романского стиля продолжали использовать и имитировать римские колонны. В создававшихся новых типах основное внимание уделялось элегантности и красоте, как в этой колонне. Обычно такие колонны украшали мозаикой.

Пять ордеров

Пять ордеров представляют собой конструктивные системы, служащие для организации частей здания. Ордер состоит из колонны, капители, базы и антаблемента. Дорический, ионический и коринфский ордеры развились в Греции, тосканский и композитный – в Риме. В течение почти тысячи лет ордер не использовался в архитектуре и получил второе рождение во времена Возрождения, когда был систематизирован такими архитекторами, как Себастьяно Серилио, Андреа Палладио и сэр Уильям Чэмберс.

[otw_is sidebar=otw-sidebar-1]

Персидские колонны

Стиль персидских колонн основан на первичной деревянной конструкции. Эта колонна из Зала 100 колонн в Персеполе (V в. до Р. X.) вырублена из камня. Над стволом с каннелюрами расположены волюты и две бычьих головы.

Египетские колонны

Египетские колонны часто напоминают местную флору. Стволы похожи на листья папируса, капители – на листья лотоса (с. 23). На рисунке изображена колонна, украшенная иероглифическими надписями и увенчанная капителью, с каждой стороны которой, изображена богиня Хатор.

Китайские колонны

Китайские колонны выполнялись из дерева и, вместо капители, несли поддерживавшие крышу консоли. Китайцы редко строили каркас крыши и верхнюю часть здания до того, как установят колонны. Колонны часто были красного цвета.

Индийские колонны

Эта колонна имитирует деревянные конструкции ранней индийской архитектуры. Вся поверхность ее богато украшена. В Индии часто строили отдельно стоящие колонны, или латы, использовавшиеся во время церемоний.

20 различных типов архитектурных колонн • Architecture Best

Колонны являются жизненно важным конструктивным элементом многих зданий по всему миру, от сложного отображения искусства и культуры до более структурного использования. Колонны использовались в древнеегипетской архитектуре еще в 2600 году до нашей эры.

Учитывая, что колонны существуют уже тысячелетия и их можно найти по всему миру, существует множество различных типов колонн, которые были построены и использовались на протяжении этих тысяч лет. Продолжайте читать для получения дополнительной информации о различных типах колонн в мире, от более классических колонн до тех современных колонн, которые производятся и используются сегодня.

Типы греческих колонн

Древнегреческая архитектура имела много уникальных особенностей. Особенности этих конструктивных элементов до сих пор используются во всем мире в современных сооружениях и зданиях. Древнегреческие колонны известны своей безупречной детализацией, балансом, прекрасным декором и искусством.

Древние греки любили строительство и постройки. Они спроектировали и построили множество различных типов сооружений, многие из которых стоят до сих пор.

Древнегреческие постройки свидетельствовали о большом чувстве и таланте к искусству и дизайну. Страсть древних греков к красоте и их неутомимая трудовая этика очевидны в зданиях, которые стоят до сих пор. Их самоотверженность и страсть к строительству проистекают из того факта, что они построили множество сооружений с целью почтить своих богов.

Взгляните на некоторые из различных классических порядков колонн, созданных греками:

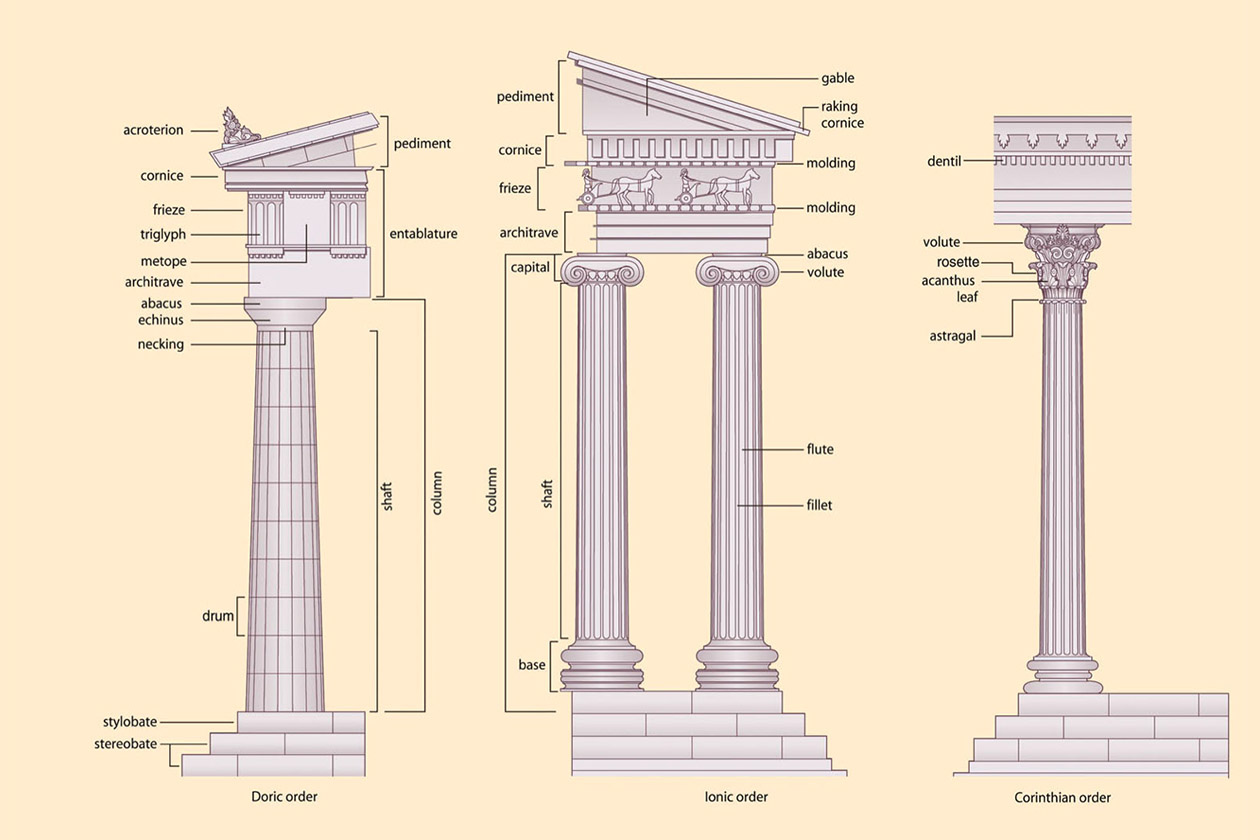

Греческие ордена

Греческие колонны классифицируются по трем разным стилям или порядкам. Эти ордера включают дорический, ионический и коринфский. Эти три ордена были приняты римлянами в I веке до нашей эры. Сегодня три ордера по-прежнему используются в архитектуре по всему миру, особенно в европейских странах.

Говорят, что дорический и ионический ордера возникли примерно в одно и то же время. Ионический ордер был установлен в восточной Греции, а дорический – на западе и материковой части современной Греции.

Конец формы

Многие предполагают, что эти два ордера возникли как деревянные постройки, а не как каменные. Вскоре после 600 г. до н.э. дорический ордер, казалось, распространился по Греции и даже распространился на Сицилию.

Важно отметить, что ранние греки хорошо знали об использовании каменных колонн в древнеегипетской архитектуре. Однако в Древнем Египте колонны в основном использовались в интерьере зданий. В Греции эти каменные колонны в основном использовались в качестве доминанты внешних построек. Это сделало их внешними колоннами.

Дорический

Дорический тип колонны был одним из самых простых типов колонн, созданных греками. Они также были одними из самых толстых колонн, созданных греками. Дорический ордер зародился в западной Греции, а также на материковой части современной Греции. Эти колонны, как правило, были короткими и тяжелыми, с круглыми простыми капителями (вершинами) и без основания.

Кроме того, дорический ордер состоял из построек невысоких даже по древнегреческим меркам. Фактически, постройки и здания, в которых использовались колонны дорического ордера, были одними из самых коротких и толстых из всех ордеров.

Функции

Еще одна особенность дорической колонны — ее шестнадцать каннелюр. Эти канавки функционируют как каналы в стволе дорической колонны. Над этими каналами находится столица. Над капителью находится плита, называемая счетами, которая соединена с антаблементом.

Антаблемент разделен на три горизонтальные части: нижнюю часть, также известную как карниз, верхнюю половину, называемую архитравом, и фриз. Эти особенности дорической колонны также разделены на дополнительные части, которые мы обсудим ниже.

Карниз разделен на три части, называемые софитом, короной и циматием. Софит – это открытая нижняя сторона карниза. Две другие части, корона и циматий, являются наиболее важными частями карниза.

Фриз состоит из триглифов и метоп. Триглиф — это произведение, состоящее из трех вертикальных полос с бороздками. Метопы расположены между двумя триглифами и могут иметь простой или резной рельеф.

Архитрав дорической колонны, как и карниз, разделен на три части. Эти части называются гуттами, регулами и тениями.

Ионный

Восточная Греция — это место, где впервые был установлен ионический орден. Происхождение ионического ордера сочеталось с эолийским. Известно, что постройки ионического ордера имеют рифленые колонны и большое основание.

Эхин ионической колонны обычно красиво украшен, с очень подробным рисунком в виде яйца и дротика. Конструкция ионической колонны состоит всего из 24 канавок, что на четыре больше, чем количество каннелюр на дорической колонне.

Функции

Ионический ордер антаблемента подобен дорическому ордеру. Однако в ионическом ордере к архитраву добавляются фасции или плоские горизонтальные выступы. Ионическая колонна также добавляет зубцы или зубчатые прямоугольные молдинги под карнизом.

Кроме того, антаблемент ионического ордера считается гораздо более тонким и богато украшенным, чем антаблемент дорического ордера, который считается гораздо более мужественным. Ионическая колонна имеет орнамент в форме свитка, сидящий в ее капители. Эти орнаменты в виде завитков являются отличным индикатором того, является ли колонна ионической или нет.

Коринфский Орден

Коринфский орден, самый богато украшенный из греческих орденов, чаще всего использовался для угождения древнегреческим богам. Коринфские колонны были сосредоточены на тонкой рифленой конструкции с богато украшенной капителью наверху конструкции. Эти капители были украшены двумя рядами листьев аканта и четырьмя завитками.

Учитывая их безупречный дизайн, а также огромные и замысловатые детали, многие считают коринфский ордер самым элегантным из трех греческих антаблементов. Подобно ионическому ордеру, древко коринфских построек имеет 24 канавки. Коринфская колонна обычно имеет высоту 10 метров.

История

Витрувий, римский писатель, приписывал изобретение коринфского ордера греческому скульптору Каллимаху. Насколько нам известно, самым старым зданием, построенным с использованием этого порядка, был Хорагический памятник Лисикрату в Афинах, Греция, который был построен с 335 по 334 год до нашей эры.

Типы зданий

Древние греки использовали эти три порядка почти в каждом построенном ими здании. Храмы были одними из самых популярных зданий, построенных древними греками. Эти храмы имели простую конструкцию с рядами внешних колонн, окружающих структуру. Фриз, декоративная панель над колоннами, содержал множество деталей и произведений искусства.

Фронтон, треугольная область над фризом, также был характерной чертой древнегреческих колонн. Колонны использовались в храмах, которые должны были быть домом древних богов и богинь. Статуи этих божеств располагались во внутренней комнате внутри их храма.

Парфенон является примером самого популярного типа храма в Древней Греции. Это культовое сооружение находится в городе Афины. Он был построен для богини Афины с использованием дорического ордера. Парфенон Афины имел 46 внешних колонн, каждая из которых была шесть футов в диаметре и 34 фута в высоту. Статуя Афины была размещена внутри в большом сооружении из золота и слоновой кости.

Древние греки также построили множество других зданий, которые не были храмами. Большие театры были одними из самых популярных построек. Эти древние театры иногда могли вместить более 10 000 человек. Древние греки также использовали формирование земли, чтобы правильно строить свои здания.

Театры являются прекрасным примером такого гениального использования земли, окружающей предполагаемое строение. Древнегреческие театры почти всегда строились на склонах холмов, чтобы помочь с акустикой, чтобы каждый в театре мог слышать, что происходит во время событий, происходящих в этих зданиях.

Также часто строились крытые проходы, называемые стояками. Стоа использовались торговцами для продажи товаров, а также для проведения публичных собраний. Дополнительные общественные здания, которые были популярны, включали спортзалы, здания совета и спортивные стадионы.

Типы римских колонн

Римские колонны также являются важными элементами архитектуры, которые используются до сих пор. Приняв все греческие ордена, римские ордена также разработали два собственных ордена: тосканский орден и составной орден. Хотя эти два были основаны на греческих орденах, римляне добавили к ним некоторые модификации, чтобы сделать их своими собственными.

Однако официально римляне не меняли названия своих исполнений орденов. Действительно, названия римских орденов не менялись до эпохи Возрождения. Именно тогда были придуманы названия Tuscan и Composite.

Они также были самым богато украшенным из орденов. Наложенный порядок и Колоссальный порядок были двумя другими орденами, разработанными римлянами. Эти ордера добавили универсальности и декоративности римским колоннам.

Наложенный порядок

Этот заказ включает в себя здание, построенное в самых разных стилях. Во время строительства самые тяжелые порядки строятся внизу, а легкие порядки строятся ближе к вершине конструкции.

Тем не менее, дорический ордер обычно располагается в нижней части конструкции, тогда как ионический — в середине, а коринфский или композитный ордер обычно находится наверху. Правила наложенного порядка были разработаны древними греками, но этот порядок активно использовался римлянами.

Самое известное сооружение такого типа — Колизей в Риме. Позже наложенный ордер проник в архитектуру эпохи Возрождения и барокко.

Колоссальный

Колоссальный ордер, также известный как Гигантский ордер, — это ордер, в котором колонны стоят на высоте двух или более этажей. Этот порядок был изобретен архитекторами эпохи Возрождения, и многие из их зданий были построены с использованием этой формы архитектуры.

Базилика Сант-Андреа в Мантуе, Италия, была спроектирована Леоном Баттистой Альберти. В этой базилике используется одна из самых популярных форм колоссального порядка. Церковь Святого Марка в Абердине, Шотландия, является еще одним прекрасным примером использования Колоссальных колонн.

Тосканский

Тосканский ордер — один из самых простых и наименее замысловатых типов колонн, созданных римлянами. Конструкция тосканской колонны очень проста, с простым стержнем, капителью, фризом и основанием.

Дизайн тосканского ордера был вдохновлен дизайном дорического ордера, созданного древними греками, которые предшествовали древним римлянам. Ствол без рифления и простая капитель помогают охарактеризовать тосканский орден.

Капитель тосканской колонны состоит из эхина и счетов. Эта структура обычно меньше, чем дорические постройки, и довольно проста по сравнению с греческими и римскими аналогами. Тосканские колонны обычно достигают семи метров в высоту. Эти конструкции считаются самыми прочными и прочными из древнеримских колонн.

Композитный

Составной ордер состоит из смеси различных ордеров. Составная колонна сочетает в себе завитки (характерные завитки) ионической колонны и лепестки коринфской колонны.

До эпохи Возрождения этот ордер не выделялся в отдельный тип антаблемента. Вместо этого композитный ордер считался подтипом коринфского ордера. Составные ордера состоят из конструкций высотой десять метров.

Дорические колонны

Первоначально созданные греками, дорические колонны также широко использовались древними римлянами. Древние римляне внесли изменения в этот порядок в соответствии со своим стилем и вкусом.

Самая большая разница между римскими дорическими колоннами и греческими дорическими колоннами заключается в том, что римские колонны были сосредоточены на украшении, тогда как греки в основном использовали свои дорические колонны для поддержки своих зданий. Учитывая, что дорические колонны были одними из самых простых порядков антаблемента, это был последний тип, используемый римлянами.

Ионный

Именно свитки ионического ордена придают им уникальный внешний вид. Первоначально созданные азиатскими греками, ионические колонны использовались в материковой Греции в 5 веке.

Более высокие, чем дорические колонны, ионические колонны имеют энтазис, кривизну поверхности колонны, которая используется исключительно в декоративных целях. Второй уровень Колизея в Риме, Италия, и Базилика Палладиана в Виченце, Италия, являются двумя известными сооружениями, которые также используют римскую ионическую форму.

Коринфский

Коринфский стиль, использовавшийся римлянами, был показным, но в то же время обладал многими элегантными качествами. Некоторые из наиболее ярких особенностей коринфского ордера включают украшения из листьев аканта, листвы и различных видов цветов.

Слово «коринфянин» может происходить от названия древнего города Коринф в Греции. Из всех типов колонн коринфский стиль является наиболее декоративным. Подобно ионическому ордеру, коринфские колонны также имеют энтазис. Учитывая их художественные качества и великолепное изящество, древние римляне довольно часто использовали коринфские колонны.

Типы египетских колонн

Египетские колонны очень похожи на греческие и римские колонны, но они обладают собственным стилем и уникальными качествами. Когда люди думают о египетской архитектуре, они могут думать о пирамидах и форме колонн в стиле лотоса и папируса, но есть и много других египетских колонн, которые следует учитывать.

Большая разница между египетскими колоннами и греческими колоннами заключается в том, что египтяне основывали дизайн и украшения своих колонн на внешнем виде местных растений. Например, многие древнеегипетские колонны напоминают стволы или стебли деревьев.

По мере того, как египетские строители становились более осведомленными и опытными в строительстве, они начали экспериментировать с другими формами колонн. Вот почему египтяне построили так много типов колонн; они часто смешивали идеи и использовали различные типы архитектурных колонн, чтобы строить и поддерживать свои конструкции.

Взгляните на некоторые из различных египетских колонн:

Рифленая колонна

Первая форма рифленой колонны была построена в ограждении Ступенчатой ​​пирамиды Джосера, но Новое Царство принесло новые формы, из-за которых рифленый тип стал все менее и менее популярным. Идея рифленой колонны состоит в том, чтобы напоминать связанные тростники и стебли растений. Эти колонны очень старые, и на самом деле они считаются самыми первыми колоннами из камня во всем мире.

Ладонь

Колонна в форме пальмы была еще одним ранним типом колонны, использовавшейся в Египте. Это был один из самых ранних стилей, широко использовавшихся в архитектуре египетских храмов. Популярный пример колонны этого типа находится в погребальном комплексе пирамиды Пятой династии Унаса.

Однако по прошествии этого периода эти колонны вышли из моды и вышли из употребления. Лучшие образцы пальмообразных колонн можно найти в храме Тахарга в Каве в Верхней Нубии, а также в некоторых храмах, построенных еще в греко-римский период.

Папирус

Папирусовидные колонны можно найти в нескольких различных вариациях. Некоторые из этих колонн имеют круглые стержни, напоминающие одиночное растение, в то время как другие имеют ребристые стержни, которые представляют собой растение папируса с несколькими стеблями. Папирусовидные капители колонн обычно представляют собой конструкцию из закрытых бутонов или открытых в широкой форме. Основания папирусных колонн украшены треугольными узорами.

Этот тип колонны использовался в основном в эпоху Нового Царства в Древнем Египте. Узоры папирусного ордера представляли собой стилизованные ножны стебля. Однако важно, чтобы эти колонны не были автономными или не могли стоять самостоятельно. Скорее, они объединены с другими структурами.

Конформные колонны

После того, как этот тип колонны был использован в качестве вклада в ограждающую стену Ступенчатой ​​пирамиды Джосера, популярность конусообразной колонны была недолгой. Вдобавок этот стиль, похоже, больше никогда не использовался в каких-либо возрождениях позже.

Стиль Coneiform состоит из рифленого стержня с капителью, напоминающей ветви хвойного дерева. Это простые колонны, но их толщина и древовидность сделали их очень полезными в строительстве.

Колонны для палаток

Известные формы столбов для палаток сделаны из кирпича или камня, хотя кирпичный тип кажется более редким из двух. Некоторые из немногих известных примеров таких колонн находятся в Праздничном храме Тутмоса III в Карнаке.

Колонны для палаток были спроектированы так, чтобы представлять собой деревянные столбы, которые использовались для поддержки легких конструкций, таких как палатки, святыни, киоски и корабельные каюты. Никто точно не знает, почему была изобретена эта конструкция колонны, но они связывают ее с самыми ранними египетскими постройками, которые были сделаны из дерева.

На самом деле, некоторые говорят, что точные колонны в храме Тутмоса III были смоделированы из настоящих деревянных шестов его военной палатки.

Кампаниформные колонны

Стиль колонн в форме колокольни представлял собой смесь различных вариаций архитектуры египетских колонн. В то время как некоторые из этих колонн имели форму цветочной колонны или колонны, другие имели круглые или квадратные стержни. Однако все колоколообразные колонны, казалось, имели капитель в форме цветка.

Самые популярные образцы этих колонн находятся в Зале летописей Тутмоса III в Карнаке. При строительстве этого здания использовались два типа колонн. Один из стилей архитектуры колонн представлял собой геральдическое растение северного Египта, папирус, а другой напоминал символическое растение южного Египта, лотос.

Эти символы были стратегически размещены на северной и южной сторонах зала. Символическое размещение было обычным явлением во всей египетской архитектуре. Оба эти типа колонн были редки, но их формы чаще появлялись в греко-раманском периоде, чем какие-либо другие.

Составные столбцы

Композитные колонны в основном использовались в греко-рамановский период. Эти колонны представляли собой продолжение украшений кампаниформных колонн и включали в себя узоры, напоминающие цветы и другие настоящие или воображаемые растения. Композитные колонны были чрезвычайно стилистичны и достаточно декоративны.

Учитывая их художественные качества и безупречную детализацию, составные колонны имели различные формы. На самом деле, многие составные колонны стали настолько стилизованными, что их даже нельзя было узнать, чем они были. Этот стиль колонн развивался с годами и стал выглядеть совсем по-другому, когда он попал в Грецию и Рим и стал использоваться жителями этих мест.

Хатхорские колонны

Хотя колонны в растительном стиле были самыми популярными типами в Египте, колонны не в растительном стиле также были построены в различных вариациях. Хатхорские колонны были одним из самых популярных типов нерастительных колонн. Эти колонны, скорее всего, возникли в период Среднего царства в Древнем Египте.

Наиболее известной чертой хаторских колонн является их капитель, имеющая форму богини Хатхор с головой коровы. Она также дает столбцу его имя. Ствол хаторских колонн обычно был простым и круглым.

Самые популярные примеры хаторских колонн находятся в храме Нефертари в Абу — Симбеле и в гипостилическом зале птолемеевского (греческого) храма в Дендере .

Осириде

Столбы Осирида — еще один стиль архитектуры колонн. Обычно они являются частью другой архитектурной конструкции, поэтому не являются несущими колоннами. Многие говорят, что эти столбы возникли в период Среднего царства. Они также заявляют, что колонны Осирида были основаны на статуе бога Осириса, который появляется на передней поверхности колонны.

Современные колонны

Колонны до сих пор широко используются для самых разных целей. Хотя многие из них менее декоративны и менее значимы, чем столетия и тысячелетия назад, колонны по-прежнему являются важной частью архитектуры.

Но хотя многие из тех же стилей и форм используются в современных колоннах, строители представили новые материалы, чтобы сделать эти колонны больше, прочнее и эффективнее удерживать вес в течение длительного периода времени.

Сталь, железо и бетон являются одними из наиболее популярных материалов, которые использовались при строительстве колонн со времен греческого и римского периодов. Добавление этих материалов сделало здания прочнее, чем когда-либо прежде.

Грубая прочность стали позволяет строителям создавать большие конструкции и чрезвычайно тяжелые здания. С течением времени столбцы будут становиться все более сложными и надежными, поэтому люди должны ожидать появления более продвинутых типов столбцов в ближайшие десятилетия.

Какие существуют типы столбцов?

Это вопрос с множеством ответов. Было три древних культуры, которые широко использовали колонны: люди древней Греции, древние римляне и древние египтяне.

Греческие колонны бывают трех типов: дорические, ионические и коринфские. Типы римских колонн включают те же ордера, что и древнегреческие. Остальные представляют собой наложенный ордер, составные, колоссальные и тосканские колонны.

Типы египетских колонн: рифленая колонна, пальмообразная колонна, кампаниформная колонна, кукурузообразные колонны, составные колонны, колонны Хатхори и колонны Осирида.

Из чего делают современные колонны?

Современные колонны могут быть изготовлены из самых разных материалов. Есть стальные колонны, железные колонны и бетонные колонны, среди других современных материалов для колонн.

12 типов колонн в зданиях [НАИБОЛЕЕ ИСПОЛЬЗУЕМЫЕ]

Вы ищете альтернативный тип колонны, чем монолитный бетон, или просто хотите узнать обо всех существующих типах?

Я понимаю, глядя на здания или сооружения, мы не видим, какой материал или геометрия используются, потому что они в большинстве случаев покрыты изоляцией и облицовкой.

Но и слово столбец в гражданском строительстве не на 100% ясно.

Потому что есть разные категории столбцов. В статике мы говорим о статических системах колонн, а на строительных площадках колонны различаются по материалу и геометрии.

Давайте разберем это в этом посте. Мы покажем все типы колонн, от статических систем до бетонных колонн, и покажем преимущества и недостатки каждой из них.

Без лишних слов. Давайте поговорим о КОЛОННАХ.

Что такое столбец?

Колонны представляют собой вертикальные конструктивные элементы, выдерживающие вертикальные и/или перпендикулярные нагрузки. Для них характерно действие на сжатие. Однако возможны растяжения и изгибы. Нагрузки проходят через элементы и распределяются дальше на следующую колонну, плиту или фундамент. Колонны в основном поддерживают другие колонны, балки и плиты.

Колонны в зданиях

Колонны в основном используются в зданиях для передачи вертикальных нагрузок на фундамент, а затем в грунт.

Большинство из нас считают бетон материалом для колонн.

Так что неудивительно, что он первый в списке!😀

Давайте узнаем, какие еще материалы используются и какие геометрические формы являются общими для колонн.

1. Монолитная бетонная колонна

Строящееся бетонное здание. Указаны монолитные бетонные колонны.

В большинстве стран для возведения колонн используются монолитные бетонные колонны.

Бетон дешев и обладает прекрасными конструкционными свойствами.

А технология монолитного бетона позволила нам построить инфраструктурные проекты и небоскребы, такие как Бурдж-Халифа высотой 828 метров.

На изображении выше вы можете видеть монолитные бетонные колонны. Особенность колонн из монолитного бетона заключается в том, что они легко соединяются с соседними элементами, такими как стены, потому что они отливаются одновременно.

Делает конструкцию водонепроницаемой.

Так как бетон крайне слаб на растяжение, дополнительно требуется стальная арматура (армирование). Для соединения 2-х колонн друг с другом арматура от одной колонны протягивается к другой.

Эти арматурные стержни также видны на картинке. 👀👀👀

Плюсы и минусы

Преимущества

Недостатки

Бетон — дешевый материал для строительства с 9000 5

Бетон неустойчив, высокое содержание CO ₂ Выбросы при производстве цемента

Строительные компании и инженеры-строители хорошо разбираются в бетоне

Тяжелая конструкция -> требуется больший фундамент, чем для стали или дерева

Бетон обладает высокой прочностью на сжатие

Более длительное время строительства монолитных бетонных колонн по сравнению с другими материалами

Хорошая огнестойкость

Водонепроницаемые конструкции (подземные сооружения, плотины, фундаменты и т. д.)

Где используются монолитные бетонные колонны?

• Корпус
• Офисные здания
• Гаражи
• Инфраструктурные проекты
• Подземные сооружения (гаражи, подвалы и т.п.)
• Высотные здания
• и т. д.

2. Стальная колонна: двутавровое поперечное сечение

Стальная колонна с двутавровым сечением, поддерживающая деревянную крышу. Поперечное сечение

I / H – это наиболее используемые колонны из конструкционной стали в строительной отрасли. Они существуют уже давно, поэтому инженеры-строители, строители и власти знают, как с ними строить.

На картинке выше вы можете видеть, что стальные колонны поддерживают деревянную крышу.

Стальные колонны также подвергаются воздействию окружающей среды, а это означает, что требуется дополнительное покрытие для защиты стали от коррозии.

Плюсы и минусы

Преимущества

Недостатки

Простота проектирования, строители знают, как с ним строить

Сталь очень неустойчивые, высокие выбросы CO ₂ при производстве новой и переработанной стали

Быстрый монтаж -> сокращение сроков строительства

Дорогой строительный материал (в зависимости от страны)

Легкий строительный материал

Стоимость обслуживания из-за систем защиты от коррозии (покрытия, краски)

Легко демонтируемая конструкция

Низкая огнестойкость

Где используются стальные колонны с секциями H/I?

• Склады
• Спортивные залы
• Супермаркеты
• Открытые гаражи
• Небоскребы
• и т. д.

Хотите научиться проектировать стальные колонны?

Тогда ознакомьтесь с этим руководством, где мы шаг за шагом проведем вас!

3. Сборная бетонная колонна

Пример сборной железобетонной колонны. Сборные железобетонные балки опираются на консоли колонн.

Поскольку сроки строительства становятся все более жесткими, сборные железобетонные колонны — отличный способ ускорить общее время строительства, если в качестве материала используется бетон.

Сборные железобетонные колонны, как следует из названия, отливаются на заводе, затем доставляются на строительную площадку и поднимаются на место.

Этот тип колонн особенно популярен в скандинавских странах.

Плюсы и минусы

Преимущества

Недостатки

Бетон — недорогой материал для строительства

Бетон неприхотлив экологичный, высокий уровень выбросов CO ₂ при производстве цемента

Быстрая сборка сборных колонн

Тяжелая конструкция -> требуется больший фундамент, чем для стальных или деревянных

Бетон обладает высокой прочностью на сжатие

Хорошая огнестойкость

Где используются сборные железобетонные колонны?

• Корпус
• Офисные здания
• Гаражи
• Высотные здания
• Склады
• и т. д.

4. Колонна из клееного бруса

Колонна из клееного бруса как вертикальный несущий элемент высотного здания.

Тенденция роста популярности древесины отчасти связана с «новой» технологией клееного бруса.

Glulam — это сокращение от клееного клееного бруса. Таким образом, деревянные ламинаты склеиваются между собой.

Это приводит к более прочным деревянным элементам, способным выдерживать большие нагрузки.

На изображении выше видно, что колонны из клееного бруса используются в высотном здании.

Уже построено несколько впечатляющих деревянных высотных зданий, таких как Mjøstårnet.

Деревянное здание высотой 85,4 м. Впечатляющий! Не так ли?

Плюсы и минусы

Преимущества

Недостатки

Простота проектирования, строители знают, как с ним строить

Сталь очень неустойчивые, высокие выбросы CO ₂ при производстве новой и переработанной стали

Быстрый монтаж -> сокращение времени строительства

Дорогой строительный материал (в зависимости от страны)

Легкий строительный материал

Стоимость обслуживания из-за систем защиты от коррозии (покрытия, краски)

Простота конструкции для разборки

Низкая огнестойкость

Где используются колонны из клееного бруса?

• Корпус
• Спортивные залы
• Навесы
• Многоэтажки (как мы видели👌)
• Зарядные станции для электромобилей (я видел их множество за последние 2 года)
• и т. д.

Хотите научиться проектировать колонны из клееного бруса?

Тогда ознакомьтесь с этим руководством, где мы шаг за шагом проведем вас!

5. Структурная деревянная колонна

Структурные деревянные колонны были основным типом колонн, которые люди строили на протяжении веков, до того, как были открыты сталь и бетон!

Из-за пожаров, которые стерли с лица земли многие города мира, все больше и больше избегают строительных конструкций из древесины.

Тем не менее, конструкционная древесина возвращается. Строить из дерева очень просто и экологично. Небольшую деревянную хижину или навес могут построить 1 или 2 человека.

Итак, давайте взглянем на плюсы и минусы.

Плюсы и минусы

Преимущества

Недостатки

Возобновляемый ресурс. Деревья растут в течение 30-120 лет.

Огнестойкость ниже, чем у бетона

Экологичность. Древесина имеет наименьший след CO ₂ по сравнению со сталью и бетоном.

Плохая прочность перпендикулярно волокнам

Легкий строительный материал

Долговечность

Простота сборки и разборки

Где используются конструкционные деревянные колонны?

• Частный дом
• Сараи
• Каюты
• Навесы
• Небольшие гаражи
• и т. д.

6. Круглая бетонная колонна

Пример круглой/круглой бетонной колонны.

Я в основном вырастил эту круглую бетонную колонну с картинки выше.

Поддерживает потолок гаража в доме моих родителей.

В данном случае круглая колонна была благоприятна, потому что мы хотели парковать машины по обе стороны от колонны, но у нас не было много места, чтобы открыть двери.

Круглые бетонные колонны не так распространены, как прямоугольные, по той причине, что их немного сложнее изготовить.

Тем не менее, во многих случаях они обладают прекрасными эстетическими свойствами, не так ли?

Итак, давайте посмотрим на преимущества и недостатки. ⬇️⬇️⬇️

Плюсы и минусы

Преимущества

Недостатки

Эстетический вид

Неустойчивый бетон, высокий уровень выбросов CO ₂ при производстве цемента

Бетон как недорогой материал

Тяжелая конструкция -> требуется фундамент большего размера, чем для стали или дерева

Бетон обладает высокой прочностью на сжатие

Где используются круглые бетонные колонны?

• Корпус
• Офисные здания
• Гаражи
• и т. д.

7. Композитная колонна – бетон и сталь

Поперечное сечение композитной сталебетонной колонны

Альтернативой бетонным или стальным колоннам является их смесь! Композитные колонны!👍

В колоннах этого типа секция конструкционной стали покрыта бетоном, как показано на рисунке выше.

Преимуществ у этого типа масса. Давайте проверим их!

Плюсы и минусы

Преимущества

Недостатки

Увеличение прочности при том же требуемом объеме

Бетон и сталь неустойчивы, высокое содержание CO ₂ выбросы при производстве цемента и стали. Тем не менее, использование сильных сторон обоих материалов снижает общий объем необходимого материала

Меньшая усадка при высыхании по сравнению с обычными бетонными колоннами

Тяжелая конструкция -> требуется больший фундамент, чем для стальных или деревянных конструкций

Хорошая огнестойкость и коррозионная стойкость

Где используются композитные колонны?

• Корпус
• Офисные здания
• Гаражи
• и т. д.

8. Круглая полая стальная колонна

Этот тип колонн не слишком распространен. Однако он имеет преимущества перед другими типами столбцов.

Круглые стальные колонны — отличный выбор, когда они подвергаются скручивающим усилиям.

Что такое силы кручения?

Скручивание происходит, когда нагрузка прикладывается со смещением относительно его центральной линии.

Плюсы и минусы

Преимущества

Недостатки

Хорошее сопротивление изгибу по обеим осям

Более сложное соединение с другими стальными элементами чем с другими секциями

Может использоваться как составная колонна -> Внутри колонна может быть легко заполнена бетоном

Для конструкций требуется больше стали, чем при использовании обычных профилей (I/H)

Большое сопротивление кручению

Стоимость обслуживания из-за систем защиты от коррозии (покрытия, краски)

Легкость разборки конструкции

Сталь имеет низкую огнестойкость

Где используются круглые полые стальные колонны?

• Ветряные турбины
• Навесы
• и т. д.

Колонны, используемые в инженерии – статические системы

Теперь за каждой колонной в здании стоит статическая система.

Потому что нам каким-то образом нужно знать, какую нагрузку должна нести колонна, как мы строим соединения между колоннами и как нагрузки перемещаются к следующей колонне.

Итак, давайте посмотрим, какие у нас есть варианты.

9. Свободно опертая колонна

Начнем с «самой простой» и, вероятно, самой распространенной стальной колонны – свободно опертой колонны.

Эта статическая система представляет собой свободно поддерживаемую балку, повернутую на 90°.

Характеризуется роликовой и штифтовой опорой, что приводит к 3 силам реакции.

Для инженеров-строителей достаточно удобно проектировать свободно опертые балки, поскольку они статически определимы, а силы можно рассчитать вручную.

Свойства одноопорной колонны

Типы опор

Ролик и штифт

Реакции

Ролик: Горизонтальный
Штифт: вертикальный и горизонтальный

Длина изгиба

$ l_{cr} = 1,0 \cdot l$

10.

Консольная колонна

Другая статически определимая колонна — консольная колонна. Что касается свободно опертой колонны, то внутренние силы (нормальные, поперечные и моментные) можно рассчитать вручную.

Характеризуется одной опорой – неподвижной, создающей 3 силы реакции.

Итак, давайте посмотрим на некоторые его свойства.

Свойства консольной колонны

Типы опор

1 Неподвижная опора

Реакции

Неподвижная опора: Горизонт высота, вертикаль и момент

Длина потери устойчивости

$l_{cr} = 2,0 \cdot l$

11.

Колонна с 1 фиксированной и 1 роликовой опорой

Теперь эта статическая система придает некоторую жесткость и надежность всей конструкции, поскольку она статически неопределима.

Внутренние силы колонн этого типа больше нельзя рассчитать вручную, и следует использовать передовые программы или формулы.

Свойства колонны с 1 неподвижной и 1 роликовой опорой

Опора

Типы опор

1 Неподвижная опора и 1 роликовая опора

Реакции

Неподвижная опора: Горизонтальная, вертикальная Сила реакции и момент
Роликовая опора: Горизонтальная Сила реакции

Длина изгиба 9004 9

$l_{cr} = 0,7 \cdot l$

12.

Колонна с 2 фиксированными опорами

Теперь, чтобы добавить еще больше жесткости и прочности нашей общей конструкции, можно выбрать 2 фиксированные опоры для статической системы колонны.

Тогда обе опоры имеют по 3 силы реакции – Момент, вертикальная и горизонтальная силы.

Внутренние силы колонн этого типа больше нельзя рассчитать вручную, и следует использовать передовые программы или формулы.

Колонна с 2 неподвижными опорами

Типы опор

2 неподвижные опоры

Реакции

Неподвижная опора: Горизонт высота, вертикаль и момент

Длина потери устойчивости

$l_{ кр} = 0,5 \cdot l$

Заключение

Теперь, когда вы поняли, какой тип колонн мы используем в строительстве, вы можете узнать о нагрузках, потому что каждая колонна подвергается нагрузкам.

1. Снеговая нагрузка на плоскую крышу
2. Ветровая нагрузка на плоскую крышу
3. Ветровая нагрузка на стены

Поскольку на колонну всегда действует несколько нагрузок. Учет этих различных нагрузок в конструкции конструкции осуществляется путем настройки сочетаний нагрузок с коэффициентами безопасности.🦺

После настройки всех загружений и сочетаний можно приступить к проектированию элементов конструкции. Мы уже написали много руководств о том, как проектировать колонки. Проверь их.

• Конструкция стальной колонны
• Конструкция деревянной колонны

Я надеюсь, что эта статья помогла вам понять, что такое разные типы столбцов и как двигаться дальше. В случае, если у вас все еще есть вопросы.

Дайте нам знать в комментариях ниже ✍️.

Типы колонок Часто задаваемые вопросы

Что такое столбец?

Колонны представляют собой вертикальные конструктивные элементы, воспринимающие вертикальные⬇️ и/или перпендикулярные➡️ нагрузки. Колонны характеризуются действием на сжатие➡️⬅️. Однако возможно также растяжение⬅️➡️ и изгиб. Нагрузки проходят через элементы и распределяются дальше на следующую колонну, плиту или фундамент. Колонны в основном поддерживают другие колонны, балки и плиты.

Какие 3 типа столбцов?

3 самых распространенных столбца
– Прямоугольная монолитная бетонная колонна
– Деревянная колонна из клееного бруса
– Стальная колонна с двутавровым сечением
Прочтите статью полностью, чтобы узнать о других типах.

Узнайте об архитектурных, несущих колоннах и стойках. Римский и греческий



900 55 Определения и терминология

Понимание различий, а также терминов, используемых для описания колонн, стоек и пьедесталов, позволит вам более эффективно общаться с поставщиками, подрядчиками и архитекторами.

Рифленая тосканская колонна с пьедесталом

Основание для колонны или стойки





  900 05

Архитектурные термины для колонн и шпалер

Счеты   — плоская плита на вершине капители колонны . Форма и профиль края варьируются в зависимости от типа капители.

Беседка – небольшое садовое сооружение с колоннами или столбами, поддерживающими накладные элементы, часто арку.

Кронштейн  – выступающая опора.

Капитель  – резной или украшенный блок в верхней части колонны.

Кофр  – выемка различной формы в потолке, своде или куполе.

Колоннада – ряд колонн, иногда в радиусном плане.

Выступ   — небольшой выступ в стене или опорный кронштейн.

Карниз – верхняя часть антаблемента.

Dentil  – зубчатые выступы на карнизе.

Entasis  – конус или выпуклый конус колонны.

Галтель  – небольшой выступающий профиль.

Наконечник  – вертикальный выступ, как правило, в верхней части крыши, но также и в точках на отдельно стоящей стене.

Фриз  – средняя часть антаблемента.

Рейка  – отдельные полосы, используемые для изготовления решетки. Типичная толщина составляет от 1/8 до 1/4 дюйма для коммерческих решеток и от 1/2 до 3/4 дюймов для архитектурных решеток.

Решетка  – комбинация накладывающихся друг на друга реечных полос различного рисунка и шага.

Павильон  – в классической архитектуре; отличительная часть здания, обычно на углу или в конце длинного фасада. Также изолированное здание.

Пьедестал  – декорированная подставка для колонны, статуи, вазы или другого предмета.

Фронтон  – треугольный фронтон с карнизом.



Беседка  – конструкция с колоннами, перемычками или балками, стропилами и прогонами. Иногда включая решетку в верхних элементах и ​​между колоннами.

Перистиль  – ряд колонн, окружающих пространство внутри здания, например двор или внутренний сад, или окантовку веранды или крыльца.

Причал  – изолированный прямоугольный участок несущей стены или фундамента.

Пилястра  – колонна, прикрепленная к стене и выступающая из нее.

Цоколь  – квадратная плита в основании колонны.

Портик  – изначально колоннада, а теперь конкретно маленькое крыльцо с колоннами.

Профиль  – форма молдинга или другой детали, показанная в разрезе или прямом разрезе детали.

Ressaut  – секция антаблемента, выступающая наружу из сплошного антаблемента над аналогичными изолированными колоннами.

Розетка  – оформленное декоративное изображение цветка.

Scotia  – глубокий вогнутый молдинг

Софит  – нижняя сторона любого выступающего или потолочного элемента, такого как балка. Кроме того, еще одно слово для потолка.

Перемычка  – площадь стены над аркой, когда она установлена ​​внутри прямоугольного проема.
