Вентилятор охлаждения напольный − ремонт своими руками

Вентилятор электрический бытовой − это электроприбор, предназначенный для перемещения воздуха в заданном направлении с целью охлаждения тела человека при высокой температуре окружающей среды.

Благодаря простоте конструкции и низкой стоимости в быту наибольшее распространение получили осевые вентиляторы с крыльчаткой.

Устройство и принцип работы вентилятора

Вентилятор, в независимости от конструктивного исполнения, является самым простым бытовым электроприбором. Для вращения лопастей требуется небольшая мощность, что позволило в вентиляторы устанавливать самый простой и надежный асинхронный однофазный электродвигатель, не имеющий коллекторного узла. Благодаря этому двигатель работает тихо и нет необходимости в периодической замене щеток.

Для изготовления вентилятора достаточно закрепить на валу электродвигателя крыльчатку. При подаче питающего напряжения вал электродвигателя начнет вращаться в заданном направлении и из-за изогнутой формы лопастей, воздух начнет перемещается.

Для безопасной и удобной эксплуатации двигатель размещают в корпус, а лопасти закрывают сеткой. Форма корпуса зависит от места установки вентилятора − на стол, на пол или в вентиляционной шахте кухни или ванной комнаты.

Для включения и регулировки скорости потока воздуха обычно на корпусе вентилятора устанавливается включатель и кнопочный или ручной регулятор оборотов. Есть вентиляторы с дистанционным управлением, но они обычно в два раза дороже, простых.

Электрическая схема вентилятора

Электрическая схема вентилятора состоит из двух частей – электродвигателя с пусковым конденсатором и блоком включения и регулировки скорости вращения лопастей.

Электродвигатель представляет собой металлический корпус (статор) в котором закреплены и соединены по приведенной схеме обмотки из медного провода. В корпусе в подшипниках скольжения также закреплен ротор, который реагируя на появление при прохождении через обмотки статора электромагнитного поля, вращается.

Подавая с помощью взаимосвязанных между собой переключателей S1, S2 и S3 питающее напряжение на обмотки L1, L2 или L3 можно регулировать скорость воздушного потока. Обмотка электродвигателя L4 и закрепленный на корпусе двигателя конденсатор, С1 служат для запуска двигателя.

Если обмотка L4 или конденсатор С1 будет в обрыве, то двигатель при включении в автоматическом режиме не запуститься. Но если провернуть крыльчатку рукой по часовой стрелке, то лопасти начнут вращаться. Таким способом можно определить неисправность этой цепочки.

В некоторых моделях вентиляторов для защиты обмоток от перегрева при неисправности устанавливается термопредохранитель (на схеме обозначен St°) на температуру срабатывания около 125°С.

Термопредохранитель при нагреве свыше расчетной температуры разрывает цепь и питающее напряжение не поступает на обмотки двигателя. Это предотвращает их перегорание в случае заклинивания ротора при выработке смазки. Термопредохранитель обычно устанавливают на торце обмоток статора.

Термопредохранители бывают двух видов – одноразовые и самовосстанавливающиеся. Последние при нагреве свыше указанной на их корпусе температуры разрывают цепь, а когда остынут, то опять замыкают. Это позволяет избежать необходимость их замены в случае заклинивания ротора.

Поиск неисправностей вентилятора и способы их устранения

Для снижения себестоимости и достижения низкого уровня шума во время работы в электродвигателях вентиляторов устанавливают подшипники скольжения. В результате через пару лет эксплуатации смазка вырабатывается, и это является самой распространенной причиной поломок вентиляторов.

Таблица неисправностей вентиляторов и рекомендации по их ремонту
Внешнее проявление неисправностиВозможная причина неисправностиПоиск неисправностиСпособ ремонта
Вентилтор через некоторое время после нормальной работы отключается и через время опять включаетсяСрабатывает самовосстанавливающийся термопредохранитель от перегрева обмотокПроверить свободу вращения крыльчатки, разобрать вентилятор и осмотреть обмотки статора на предмет почерненияСмазать подшипники, перемотать обмотку
Вентилятор включается, но лопасти вращаются медленноЗагустела или выработалась смазка в подшипниках электродвигателяПри недостаточной смазке подшипников при работе вентилятор издает повышенный акустический шум и может появиться запах гари от перегрева обмоток электродвигателяНеобходимо разобрать вентилятор и смазать подшипники скольжения машинным маслом
Механический износ подшипников электродвигателя из-за отсутствия смазки. При этом зачастую наблюдается вибрация крыльчатки относительно центра вращенияПокачать крыльчатку относительно центра в стороны. Если люфт составляет более 0,5 мм, значит подшипник изношенЗаменить подшипник новым
Вентилятор не запускается, лопасти не вращаютсяШнур не вставлен в розеткуПроверитьВставить вилку шнура в розетку
Нет напряжения в розеткеПроверить наличие напряжения в розетке с помощью исправного электроприбораПодключить вентилятор к исправной розетке
Неисправен сетевой шнурПроверить внешним осмотром вилку и шнур на наличие механических повреждений, проверить мультиметром целостность проводов шнураПри неисправности заменить сетевую вилку или шнур
Неисправен выключатель или переключатель скорости. Разрядилась батарейка в пульте управленияНеобходимо вскрыть Вентилятор и прозвонить мультиметром выключатель. При включенном положении сопротивление между контактами включателя должно быть равно нулюВ случае неисправности выключателя его заменить. Если нет под рукой, то можно закоротить контакты выключателя, а выключать вентилятор вынимая вилку из розетки
Вентилятор при включении гудит и нагреваетсяЗаклинило вал ротора из-за выработки или загустения смазкиРазобрать вентилятор, промыть растворителем и смазать подшипники
Вентилятор при включении гудит и нагреваетсяОбрыв пусковой обмотки или конденсатора.Провернуть крыльчатку рукой, если завращается, значит заменить коденсатор или попробовать найти место обрыва пусковой обмотки
Обрыв обмоток ротораПроверить внешним осмотром обмотки на наличие механических повреждений и локальных потемнений, проверить мультиметром целостность обмотокЕсли обрыв обмотки внешним осмотром найти не удалось, то придется ее перематывать, что экономически нецелесообразно
Сработал термопредохранитель от перегрева электродвигателя по причине его неисправностиПроверить мультиметром целостность термопредохранителя.
Его сопротивление должно быть равно нулю. Для проверки при отсутствии прибора можно его выводы временно закоротить
Если обнаружен обрыв термопредохранителя, то его заменить исправным. Если новый термопредохранитель опять перегорит при непродолжительной работе вентилятора, значит неисправен электродвигатель

Для надежной работы вентилятора рекомендуется перед каждым сезоном эксплуатации разбирать его и смазывать подшипники машинным маслом. Но это никто не делает, в их числе и я. Обычно смазкой занимаются, когда лопасти перестали вращаться или вентилятор стал сильно шуметь.

Пример ремонта напольного вентилятора

Пришлось ремонтировать электрический напольный вентилятор модели Scarlett SC-175. При включении двигатель вентилятора гудел, но лопасти не вращались. Проверка свободы вращения крыльчатки подтвердила подозрение, она вращалась туго – вероятнее всего загустела смазка.

Для того, чтобы смазать двигатель вентилятор нужно разобрать. Сначала нужно снять крыльчатку, для чего достаточно открутить фиксирующую его круглую гайку, вращая ее по часовой стрелке. Чтобы гайка при вращении лопастей не откручивалась, в ней нарезана левая резьба.

После снятия крыльчатки откроется вторая пластмассовая гайка, удерживающая защитный экран. Она со стандартной правой резьбой и откручивается против хода часовой стрелки.

Далее откручивается два винта, удерживающие переднюю крышку корпуса. Заодно можно снять с помощью небольшой плоской отвертки разжимную шайбу, на которую при фиксации опирается крыльчатка.

Для снятия задней крышки вентилятора предварительно нужно вынуть ручку включения горизонтального перемещения вентилятора. Она может быть прикручена саморезом или плотно вставлена.

Перед разборкой двигателя нужно его внимательно осмотреть, так как вращение ротора может быть затруднено из-за цепляния его за статор. В дополнение, если вращение вентилятора происходит за счет основного, а не дополнительного двигателя, то неисправность может скрываться в червячном редукторе.

Разборка червячного редуктора устройства поворота головки вентилятора по горизонту не выявила неисправности. Смазки было достаточно, шестерни в хорошем состоянии. При разборке редуктора необходимо обратить внимание на подпружиненные два шарика, которые по незнанию у меня разлетелись, пришлось долго искать.

Перед разборкой двигателя редуктор был собран. Для разборки двигателя достаточно отвинтить четыре длинных винта. При этом надо соблюдать осторожность, чтобы не повредить обмотки статора сделанные из тонкого медного провода. Обмотки в китайских вентиляторах не пропитаны лаком и поэтому уязвимы к механическим воздействиям.

На фотографии показан двигатель вентилятора со снятой передней крышкой. Подшипник при разборке вынулся из крышки вместе с валом.

Подшипник так плотно сидел из-за загустевшей смазки на валу ротора двигателя, что пришлось снимать его проворачивания плоскогубцами.

Загустевшую с грязью смазку лучше всего удалять с помощью растворителя “Уайт- спирта”, который является очищенным бензином. Если под рукой такого нет, то подойдет спирт, ацетон, бензин и даже стиральный порошок или хозяйственное мыло.

Внутреннюю полость подшипника скольжения лучше всего очищать с помощью смоченной в растворителе ветошью намотанной на пинцет или отвертку делая возвратно поступательные движения с одновременным вращением.

После удаления старой смазки нужно надеть втулку подшипника на вал. Она должна легко надеться и вращаться практически без люфта. Если проверку подшипник прошел, то можно приступать к смазке.

Для смазки подшипников скольжения из моего опыта подходит графитовая смазка, представляющая собой солидол, смешанный с графитным порошком. После смазки шумевших кулеров компьютеров графитовой смазкой повторно их смазывать не приходилось даже после многолетней эксплуатации.

Теперь все механизмы и подшипники скольжения я смазываю только графитовой смазкой. Если под рукой такой нет, то подойдет любая другая, даже машинное масло для двигателя автомобиля.

Смазывать нужно оба подшипника, даже если один из них хорошо работает. Смазка наносится тонким слоем как на внутреннюю поверхность втулки, так и на место ее установки на валу.

После смазки и сборки двигателя вручную проверяется легкость его вращения. После придания валу вращающего момента он должен несколько раз бесшумно провернутся. Если вал вращается легко, то производится окончательная сборка вентилятора в порядке, обратном разборке.

Проверка отремонтированного напольного вентилятора показала его бесшумную работу и плавное горизонтальное вращение. По предложенной инструкции ремонтируются практически все электрические вентиляторы вне зависимости от назначения.

Ремонт напольного вентилятора своими руками: устройство и регулировка

Содержание

  • 1 Устройство типичного напольного вентилятора
  • 2 Двигатель напольного вентилятора
  • 3 Метод регулирования скорости двигателя напольного вентилятора
  • 4 Как разобрать напольный вентилятор

Рассмотрим ремонт напольного вентилятора своими руками, воспользовавшись примером типичного изделия Краснодарского завода. Внутри ничего сложного, однако описать сразу способ регулировки скорости вращения непросто. Конструкция средненькая. Сравнительно тяжелый корпус попирает невесомую ножку, почуяв малейший толчок, изделие падает. Ситуация усугубляется лежащим коврами. Не спасают четыре пластиковые опоры, раскиданные по углам крестовины тончайшей стали. Подставка хрупкая, легко гнется, держится на соплях. Поэтому первая рекомендация – не связываться с изделиями, имеющими механическую неустойчивость, чтобы не заразиться психической. Изделия Bork снабжены защитой от падения, только не изделия Краснодарского завода. Однако мотор не сгорит в случае эксцесса, имеется защита…

Устройство типичного напольного вентилятора

На повестке ремонт напольного вентилятора своими руками! Начать следует малым: у простейших вентиляторов отсутствует клемма заземления. Прибор не обладает степенью электробезопасности. Устройство напольного вентилятора включает корпус, изготовленный из пластмассы. Внутрь попадет вода – ожидайте хорошей встряски. Напольный вентилятор указанной разновидности нельзя использовать поблизости от воды. Начиная аквариумом с рыбками, заканчивая цветочной вазой. Особо опасен, где проживают маленькие дети. Упадет штуковина, чадо догадается налить внутрь молока… Выводы делайте сами:

  • конструкция неустойчивая;
  • основание легко ломается, гнется;
  • защиты от удара током отсутствует.

При падении напольного вентилятора с высокой степенью вероятности ничего не случится. Погрузимся внутрь конструкции. Оставим пока в стороне особенности регулирования скорости двигателя и кнопки. Поговорим про редуктор. Краснодарский напольный вентилятор несет один асинхронный конденсаторный двигатель. Передняя сторона вала через штифт, гайку с левой резьбой соединена с лопастями, задняя выходит на редуктор, образованный двумя шестерням, одна двойная.

Вал снабжен резьбой, цепляющей, вращаясь, зубчики большого колеса. Момент передается малому колесу, приводящему в движение маховик. Шестерня кривошипно-шатунного механизма диаметром в руку, поэтому вращение уступает скоростью исходному вала асинхронного двигателя.

  1. Лопасти крутятся на полной скорости вращения мотора.
  2. Кривошипно-шатунный механизм, благодаря редуктору, движется медленнее.

Через карданную передачу кривошип зацеплен за ножку, корпус двигателя насажен на ось. При вращении вала асинхронного двигателя лопасти двигаются плавно в одну-другую сторону. Однако можно остановить процесс. У двойной шестерни валок крепится к большей шестерне двумя шариками с пружинкой, вставленными в сквозное отверстие. Если потянуть ручку регулятора, непосредственно соединенную с осью, защелка соскальзывает вверх. Теряется связь меж шестерней, валом, вращение прекращается. Механизм реализует защиту от падения: по внутреннему посадочному отверстию приводной шестерни нарезано шесть желобков. Умещаются шарики. Положений получается шесть, взаимный переход сопровождается щелчком, ось проворачивается относительно шестерни, шарики бьют по стенкам, соскальзывая в желобки.

Слышны щелчки, высока вероятность – напольный вентилятор упал. Привод заклинило, работает, щелкая, защитный механизм, уберегая мотор от сгорания.

Полагаем, режим невыгоден напольному вентилятору, не выключить прибор, термопредохранитель мотора непременно сломается. Редуктор крепится тремя болтами к двигателю, прорезан парой смазочных отверстий, через которые можно сдобрить пластиковые шестерни. Касается приводной, вращающейся со скоростью асинхронного двигателя.

Головная боль, как починить напольный вентилятор и собрать. Видим расклад: неверно задано взаимное положение редуктора, ножки через передачу, головка напольного вентилятора будет двигаться несимметрично относительно фронтальной плоскости. Может раздражать. Присоедините редуктор, проверьте изделие, подключив питание. Осторожно, чтобы не ударило током, попробуйте визуально определить правильность выполненной сборки.

Двигатель напольного вентилятора

Внутри вентилятора стоит асинхронный двигатель с регуляцией скорости вращения вала путем коммутации обмоток. На редуктор крепится конденсатор. Радиоэлемент не является пусковым. Полагаем, обмотки недаром крепятся по четыре в два ряда, сдвинуты друг относительно друга на восьмую часть оборота. Вращение поля использует фазу напряжения и сдвиг на 90 градусов. Момент бесполезен технику, сгорит одна обмотка асинхронного двигателя напольного вентилятора, придется мотор менять. Намотать самостоятельно сложное изделие не представляется возможным новичку.

Регулирование скорости выполняется коммутацией питающего напряжения на соответствующие провода путем переключения кнопок на стойке. Одна жила идет от шнура из розетки к двигателю, а положение второй выбирается оператором. Нажата одновременно только одна из скоростей, что обеспечивается механическими методами блокировки параллельного включения. Радуют краснодарские изделия наличием подсветки: верхняя кнопка обеспечивает горение диода. Позволит избежать столкновения в темноте с напольным вентилятором. Косвенно свидетельствует: изготовитель в курсе насчет неустойчивости изделия.

Двигатель составлен изолированным силуминовым ротором-барабаном, заделана проводка катушек. Структура остается неизвестной по вполне понятным причинам, значения вопрос лишен. Полагаем, вероятность выхода из строя ротора сравнительно мала, якорь получает питание статора. Структура обычно представлена беличьей клеткой. Набор продольных проводников, расположенных кругом, объединенных двумя кольцами с торцов. С обоих концов на роторе расположена крыльчатка, обдувающая катушки статора. Позволит асинхронному двигателю работать интенсивнее. У краснодарского напольного вентилятора пластиковые крыльчатки.

В случае неясностей прозвоните проводку от кнопки (не разбирая вентилятор), исследуя скрытничащую неисправность. Сопротивление рабочей обмотки не бывает нулевым, слишком высоким. Обрыв угадать не сложно. Пусковая обмотка звонится с контактов конденсатора. Направление вращения определяется взаимным положением пусковой и основной обмоток, следовательно, перепутав местами, получите неправильный результат.

Разумеется, при выходе из строя хотя бы одной обмотки двигатель работать не будет. Одной фазы не хватит для разгона ротора. Повращайте, следуя часовой стрелке, лопасти (отдернув руку), чтобы понять наличие характерной неисправности. Напольный вентилятор заработает – сгорела одна обмотка. Неверно говорить о пусковой, рабочей катушках, медные мотки идентичны. Двигатель конденсаторный.

Метод регулирования скорости двигателя напольного вентилятора

Ничего не сказано о способе регулирования скорости, неудивительно. В рассмотренной модели на катушки приходит четыре провода, один поставляет штекер. Три других входят в обмотку через тканевые кембрики. Что находится внутри доподлинно неизвестно. Выбор невелик, двигатель асинхронного типа с изолированным ротором управляется двумя способами:

  1. Изменение амплитуды напряжения.
  2. Коммутация обмоток с неодинаковым количеством витков.

Инверторное управление в расчет не берем, в данном случае просто негде уместиться такой сложной схеме. Остается регулирование амплитуды напряжения. На каждом из проводов сидит неодинаковое количество витков. Выйдет из строя одна скорость (две), кембрики придется резать, следовательно, станет очевидной и электрическая схема двигателя. Усидчивый мастер намотает новую катушку, ленивый возьмет с клиента деньги на покупку нового двигателя (старый пустит на цветмет).

Косвенно число витков узнают через соотношения сопротивлений между выводами каждой скорости. Тестер использует постоянное напряжение для измерения величины, поэтому индуктивная часть импеданса выбрасывается из рассмотрения. Число витков прямо пропорционально омическому сопротивлению участка обмотки.

Как разобрать напольный вентилятор

Из сказанного понятно: внутри напольного вентилятора ломаться нечему. Это двигатель и конденсатор. Остальное приходится на механическую часть, редуктор. При наличии свиста и шума попробуйте смазать шестерни. Как это делать, понятно из сказанного. В корпусе редуктора пара отверстий для этих целей. Солидол сгодится для пластиковых деталей.

Самостоятельный ремонт напольного вентилятора не должен вызывать больших затруднений. Замените двигатель на подходящий по весу и размеру. Основные виды поломок касаются механической части, восстановление проводится обычными (сварка пластмассы полиэтиленом) методами умелыми руками.

Ремонт вентилятора своими руками

Вентилятором называется устройство, создающее поток воздуха для охлаждения или его циркуляцию для устранения неприятных запахов или удаления вредных веществ. Вентиляторы в быту применяются в качестве:

  • настольных или напольных приборов для создания комфортных условий в жаркое время;
  • вытяжных устройств на кухнях, ванных и санузлах;
  • в компьютерной технике для охлаждения силовых узлов: блока питания, процессора, жестких дисков, а также для вентиляции корпуса;
  • в сварочных инверторах для охлаждения силовых электронных компонентов.

Вентиляторы выходят из строя, но не во всех случаях нужно торопиться с походом в специализированную мастерскую. Стоимость ремонта некоторых изделий иногда соизмерима с затратами на покупку новых. Поэтому целесообразнее попробовать их отремонтировать своими руками.

Содержание

  1. Ремонт вентилятора своими руками
  2. Устранение механических неисправностей
  3. Устранение неисправностей электрической части вентилятора

Ремонт вентилятора своими руками

Признаками неисправности механической части вентилятора являются:

  • посторонние шумы при работе;
  • снижение скорости вращения, при этом вращение вала выключенного прибора рукой происходит с усилием;
  • полная остановка, при которой вращение вала вентилятора рукой невозможно или требует значительных усилий.

К электрическим неисправностям относятся:

  • срабатывание защитных устройств (автоматических выключателей) при включении вентилятора;
  • запахи горелой или перегретой изоляции при работе;
  • снижение скорости вращения при свободном вращении вала выключенного прибора;
  • перебои в работе при изменении режимов.

Несвоевременно устраненные механические неисправности прогрессируют в развитии и приводят к возникновению электротехнических проблем. Длительная работа вентилятора с заклиниванием на валу приводит к перегреву и выходу из строя обмоток электродвигателя. Разболтанный подшипник позволяет валу двигателя совершать перемещения в радиальном направлении, которые приводят к повреждению обмоток статора.

Поэтому при обнаружении признаков неисправности нужно незамедлительно заняться ее устранением.

Устройство настольного вентилятора

Устранение механических неисправностей

Бытовые вентиляторы не имеют в своем составе подшипников качения или им подобных, которые заменяются в случае выхода из строя. В них устанавливают подшипники скольжения, вал вращается во втулках из бронзы. Они навсегда запрессованы в корпус. Но, даже если их оттуда вынуть, то заменить будет нечем. Во поэтому нужно своевременно смазывать такие подшипники. Стоит им некоторое время поработать «на сухую», и зазор между валом и подшипником увеличится. Это приведет к осевому биению вала, в результате – посторонний шум, снижение оборотов и увеличение скорости износа подшипника. Особенно это фатально для компьютерных кулеров.

Для смазки используется машинное масло, но лучше применять веретенное. Если в доме есть швейная машинка, то масло для ее смазки – лучший вариант для подшипников вентиляторов. Для смазки вентилятор нужно разобрать, чтобы добраться до подшипников. У кулеров и некоторых вытяжных вентиляторов достаточно отклеить защитную пленку с одной из сторон.

Смазка подшипников вентилятора

Обратите внимание на наличие загрязнений подшипника. В некоторых случаях придется разобрать узел, почистить его, а затем – собрать и смазать. Не нужно наносить много смазки: подшипнику для нормальной работы достаточно одной-двух капель. Остальное будет разбрызгано по всему корпусу при первом же пуске. Капли масла внутри корпуса неплохо собирают пыль.

Если после смазки все равно наблюдается шум при работе, биение вала, то изделие придется выбросить. Заменить подшипник скольжения не получится.

Устранение неисправностей электрической части вентилятора

При полной остановке вентилятора нужно проверить исправность сетевого шнура и переключателей режима работы. Для этого потребуется мультиметр. Лучший метод проверки шнура питания – измерить напряжение на входном клеммнике вентилятора или в местах подключения шнура к его внутренним элементам. Соблюдайте осторожность при проверке: не касайтесь руками участков, находящихся под напряжением. После проверки сразу же удалите вилку из розетки.

Исправность переключателей проверяют, измеряя их сопротивление в положении «включено». Они могут выйти из строя при частой коммутации. Лучше всего сразу измерить напряжение на электродвигателе, но для этого нужно знать электрическую схему вентилятора. А также – принцип его работы и управления скоростью вращения.

Регулировка оборотов осуществляется переключением выводов от двигателя. В этом случае одна из его обмоток имеет ряд отводов (отпаек), переключением которых изменяется количество витков на статоре. При такой схеме нужно измерять до и после переключателя, чтобы выяснить, исправен ли он. Если напряжение ест, а двигатель не вращается, нужно измерить сопротивление его обмоток. Если прибор показывает обрыв, значит, в неисправности виновен двигатель.

Схема регулировки скорости вентилятора переключением выводов обмотки

Еще один элемент, неисправность которого приводит к остановке вентилятора – это фазосдвигающий конденсатор. В схемах, где он применяется, электродвигатель имеет две обмотки. Одна из них подключена к сети питания напрямую, а другая – через конденсатор, выполняющий сдвиг напряжения на ней по фазе на 90 градусов.

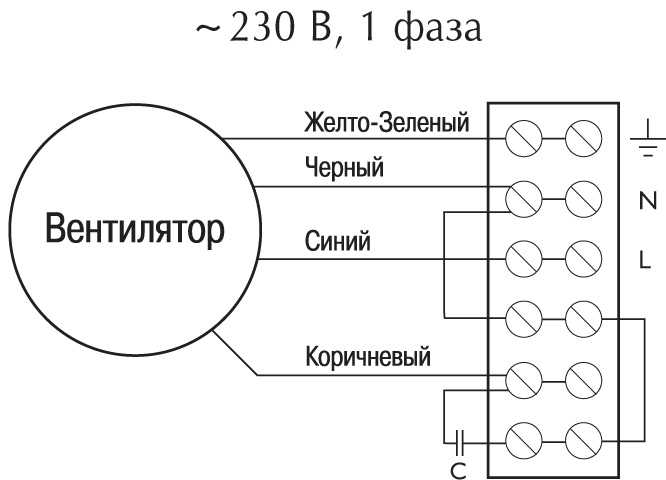

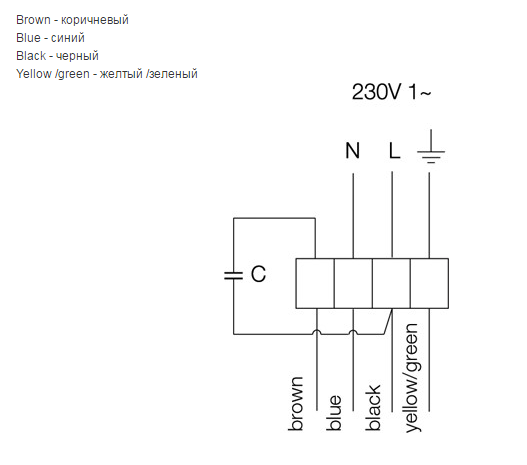

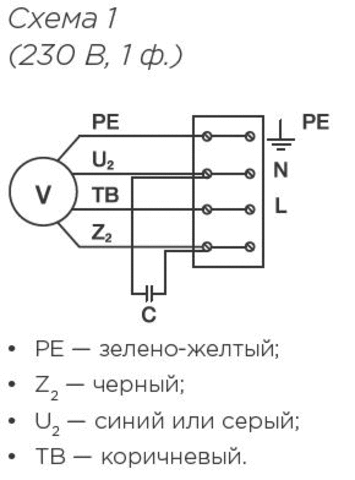

Схема подключения фазосдвигающего конденсатора

При неисправности конденсатора обмотка либо не получает питания, либо сдвига по фазе не происходит. В обоих случаях электродвигатель вращаться не будет. Проверить исправность конденсатора можно мультиметром в режиме измерения сопротивления. При этом нужно выбрать самый большой предел измерений. Конденсатор перед подключением прибора нужно разрядить, замкнув его выводы между собой.

Если в момент касания щупами мультиметра кратковременно появляются показания, а затем он показывает «обрыв», то конденсатор исправен. Если его показания равны нулю или бесконечности и не меняются, то конденсатор вышел из строя и требует замены.

Рабочее напряжение нового конденсатора не должно быть меньше, чем у заменяемого, а емкость – соответствовать исходной. Ее величину рассчитывают применительно к параметрам обмотки электродвигателя, если ее изменить, то угол сдвига фаз будет больше или меньше 90˚, и вентилятор не запустится, либо будет вращаться медленнее.

Внимание, не перепутайте выводы обмоток. Перед отключением отмаркируйте провода и зарисуйте, как они были подключены. Дополнительно сфотографируйте узел перед разборкой.

При обнаружении обрывов обмоток электродвигателя ремонт заканчивается. Можно попробовать отыскать место обрыва или убедиться в том, что обмотка сгорела (на это указывает потемнение цвета изоляции ее проводов). Но перемотка современных бытовых устройств экономически нецелесообразна, а чтобы провести ее в домашних условиях нужно обладать профессиональными навыками обмотчика. Поэтому устройства со сгоревшими электродвигателями можно выкинуть без угрызений совести.

Это же касается неисправностей электронных устройств регулировки оборотов вентиляторов.

Оцените качество статьи:

Ремонт напольного вентилятора своими руками

Я уже рассказывал про то, как выбрать напольный для комнаты или вытяжной вентилятор для кухни, ванной или туалета. При производстве дешевых моделей производитель экономит на качестве материалов, поэтому они ломаются чаще, чем более дорогие аналоги. Если же перестал работать вентилятор, тогда не спешите его выкидывать, потому что для восстановления его работоспособности в большинстве случаев не понадобится много времени и финансовых затрат.

Я не буду останавливаться на механических неисправностях таких, как ремонт крыльчатки, корпуса, механизма поворота и т. п. Для устранения этих поломок, просто необходимо изношенную или поломанную деталь восстановить или заменить на новую. В этой статье будут рассмотрены вопросы по ремонту электротехнической части вентилятора, при которых не включается или работает электромотор с гулом, неприятными запахами паленного или заеданиями. Для рассмотрения будет взята более сложная модель напольного исполнения. Встраиваемые вытяжные вентиляторы конструктивно гораздо проще, из-за отсутствия блока переключения скоростей, поэтому их отремонтировать еще легче. Но ремонт, учитывая цену простой модели вытяжного вентилятора без наворотов нецелесообразен.

Для того что бы найти причину неисправности вентилятора, необходимо его будет разобрать. Сделать это будет своими руками довольно просто и быстро. Сперва снимаем защитную решетку, затем лопасти или крыльчатку вентилятора, которая фиксируется гайкой. Далее необходимо снять вторую часть защитной решетки и открутить саморезы крышки.

Поиск и устранение неисправностей при ремонте бытового вентилятора

Перед тем как приступать к ремонту своими руками необходимо изучить принципиальную схему работы устройства.
Как правило, в напольный вентилятор ставится асинхронный электродвигатель, состоящий из восьми обмоток (рабочие и пусковые). Для успешного запуска необходим сдвиг фазы на 90 градусов. Для этих целей устанавливается конденсатор. Работать устройство начинает после нажатии кнопка включения, после чего загорается лампочка индикации и запускается мотор, скорость вращения которого зависит от схемы включения обмоток, за что отвечает переключатель 3 скоростей с механической блокировкой одновременного включения нескольких кнопок, при котором возможно возникновение коротких замыканий.

Перед тем как приступать к проверке электродвигателя:

  1. Сразу необходимо проверить исправность шнура подключения к электрической розетке. Для этого необходимо сперва разобрать блок переключателей, а затем с соблюдением мер по электробезопасности мультиметром проверить наличие 220 Вольт на контактах лампочки.
  2. Проверьте исправность конденсатора по этой инструкции.
  3. Прозвоните на целостность и проверьте надежность всех контактов проводов и соединений в цепи. Инструкция по прозвонке.
  4. Если при работе вентилятора слышен гул или шум, тогда смажьте Литолом или Солидолом пластмассовые детали внутри редуктора через отверстия, которые в нем специально для этого предусмотрены.
  5. Проверьте наличие 220 Вольт на выходе с включенной кнопки переключателя.

Ремонт электродвигателя вентилятора

Ремонт электродвигателя своими руками необходимо начинать со смазки подшипников, очень часто после этого вентилятор начинает нормально работать. Вал мотора вращается в пластмассовых втулках. Для смазки подойдет машинное масло- капните пару капель масла навал под наклоном так, что бы оно затекло во внутрь втулки, а затем повращайте вал вперед и назад по оси до тех пор, пока он не начнет легко вращаться.

Вероятность поломки ротора двигателя сравнительно мала и в моей практике ремонта бытовой техники пока не встречалась, потому что в роторе наводится ЭДС (возникает ток) под воздействием обмоток статора.

Часто в электродвигателях бытовых вентиляторов происходит обрыв в одной из обмоток статора. Если хоть одна обмотка будет оборвана, тогда двигатель не будет работать вообще. Для проверки достаточно резко крутануть лопасти по часовой стрелке. Только сразу резко убирайте руку от лопастей, что бы не получить травму. Если после этого заработает напольный вентилятор- значит сгорела одна из обмоток. Учтите, что при обрыве обмотки, подключенной от конденсатора- вентилятор не будет работать в любом случае. Для определения целостности всех обмоток, рекомендую их прозвонить мультиметром по этой инструкции. Учтите, что сопротивление обмотки не должно быть слишком высоким или нулевым.

Очень важно перед отключением проводов с обмоток не перепутать их затем при подключении, поэтому прежде чем снимать провода нанесите на них отличающую маркировку, если они одинакового цвета. Я перед снятием проводов или началом разборки своими руками любых устройств всегда делаю фотографии всех этапов. Если возникнут затем вопросы или сомнения при сборке, тогда фотографии здорово выручают.

Если оборвана или выгорела обмотка статора, учитывая цену напольного или встраиваемого вентилятора, не рекомендую заниматься перемоткой или ремонтом обмотки. В таком случае целесообразнее купить новую модель.

Срок службы электродвигателя вентилятора сокращается в несколько раз, если не очищать его периодически  от пыли и грязи, а так же если  во время не смазывать подшипники или редуктор.

5 причин почему не работает напольный вентилятор

В самые жаркие летние дни, единственным спасением от изнывающего зноя, является обычный напольный вентилятор.

Далеко не каждый может позволить себе полноценную сплит систему или хотя бы мобильный кондиционер.

Но к сожалению, и этот недорогой и доступный ветродуй, время от времени ломается. Особенно летят как семечки китайские модели.

А их на нашем рынке подавляющее большинство. Что же делать, если вентилятор перестал вращаться и работать? Какие у него основные болячки и из-за чего он ломается?

Давайте разберемся подробнее.

Почему не работает вентилятор

Всего можно выделить 5 основных причины выхода из строя напольных вентиляторов:



  • старая засохшая смазка или ее недостаток
  • высохший конденсатор
  • перегорание термического реле или предохранителя
  • витковое замыкание обмоток или обрыв проводов
  • механическое смещение вала двигателя

Главная проблема дешевых моделей, на которую почему-то мало кто обращает внимание – неправильное литье лопастей. Из-за этого происходит дисбаланс, разбиваются подшипники, увеличиваются зазоры.

На это вы повлиять никак не можете, так как уже купили вентилятор с таким изначальным дефектом. Иногда он вроде бы и работает, нормально вращается крыльчатка, но при этом не дует.

То есть, никакого охлаждающего потока воздуха от него нет. Из-за чего это происходит?

Из-за неправильного угла атаки лопастей. Его лепестки деформированы и гоняют воздушный поток по кругу, а не выбрасывают наружу.

Этот эффект может проявиться со временем, после того как вентилятор долго стоял под прямыми лучами солнца и его крыльчатка нагревшись, начала постепенно менять свою форму.

Лечится это только заменой крыльчатки на новую.

Напольный вентилятор не крутится

Наиболее часто встречающейся проблемой, является засохшая смазка или ее недостаток. Вентилятор начинает подклинивать, терять обороты и как следствие, увеличивается нагрузка на двигатель. Ветродуй уже не работает в полную силу.

Движок намотанный тоненькой проволокой в 0,2мм начинает греться и постепенно выгорают обмотки.

Как выявляется подобный дефект? В этом случае вентилятор перестает вращаться.

Он гудит, но крыльчатка не крутится.

А еще бывает, что он запускается только на 3-й скорости, а на первые две вовсе не реагирует. Ему просто не хватает мощи, чтобы провернуть вал.

Дабы его завести, приходится как на старых самолетах, в наглую раскручивать лопасти.

Кстати, такой же симптом может быть и при повреждении пускового конденсатора. Как же без приборов узнать, какая причина виновата в поломке?

Для этого нужно хотя бы добраться до вала двигателя, сняв защитный кожух и лопасти. Если вал от руки будет вращаться с большим трудом, то вините грязь и засохшую смазку.

А если он крутиться легко и у него есть инерция, то скорее всего накрылся кондер. Симптом – включили вентилятор в розетку, а он не крутится. При этом прокручиваете в наглую мотор и он запускается.

Если рукой при работе придержать лопасти вентилятора, он опять может остановиться. Проверяется конденсатор мультиметром, если у него есть соответствующая шкала замера емкости.



Для замены подбирайте новый кондер по таким же параметрам, какие указаны на корпусе старого.

Кстати, еще не до конца высохший конденсатор, также влияет на обороты. Если вы заметили, что они у вас упали и вентилятор стал крутиться медленнее, это звоночек для его проверки.



Проблема тугого вращения решается новой смазкой подшипников. Здесь используются, так называемые подшипники скольжения. Кто-то называет их втулками.

Применять шарики в таких конструкциях дороговато, да и гремят со временем они будь здоров. Для ремонта вовсе не обязательно разбирать весь двигатель целиком. Достаточно открутить несколько винтиков и брызнуть в нужные места универсальным аэрозолем WD40.

Как разобрать вентилятор — инструкция с фото

Как же добраться до втулок, не снимая движок? Для начала, откручиваете центральный винт на задней стенке защитного кожуха.

Еще один саморез прячется в регулировочной кнопке-рычаге для поворота или стопора головы вентилятора.

После этого, задняя крышка легко снимается со своего места. Что находится под ней? Здесь вы можете увидеть редуктор поворотного механизма, который придает вращение всей голове.

Снизу к нему подходит специальная тяга.

Сверху закреплен пусковой конденсатор движка.

Кстати, имейте в виду, что в разных моделях его может там и не быть. В этом случае, ищите его возле кнопок переключения скоростей.

Чтобы получить доступ к подшипнику двигателя, вам потребуется снять редуктор. Крепится он на трех винтиках, а снизу подпирается тягой.

Скручиваете винты и отсоединяете тягу. После этого редуктор снимается с вала и вы получаете доступ к задней втулке.

Больше ничего раскручивать и разбирать не нужно. Остальное за вас сделает вэдэшка.

Одеваете на баллончик WD40 узкую направляющую трубочку и несколько раз пшыкаете в зазор между валом и подшипником.

После разбрызгивания WD40, рукой проворачиваете вал в разные стороны и немного двигаете его вперед-назад.

Лишняя загустевшая смазка, посторонний мусор и пыль будут постепенно выходить наружу. Эти излишки грязи легко удаляются ватными палочками.

Если у вас есть густая смазка по типу циатим или литол, желательно нанести ее на червяк редуктора. После этих чистящих процедур, капаете на подшипник с внешней стороны несколько капель масла для швейных машинок.

Только не нужно наносить ее через чур много. Иначе она в последствие растекается по всем местам и на нее налипает пыль, обратно превращаясь в грязь. В итоге вы опять получите клин и проблему с вращением вентилятора.

Возле втулок в отдельных моделях ставят войлочные шайбы. Они пропитываются маслом и при нагреве, масло стекает на вал, смазывая его.

Собирается все в обратной последовательности. Тяга – три винта редуктора – внешняя крышка.

Кстати, если через чур затянуть центральный саморез на задней крышке, а это именно саморез, а не винт, он может пройти сквозь пластмассу поворотного редуктора и упереться в вал.

У вас опять будут проблемы с оборотами и заклиниванием. Порой причина поломки бывает банальна и непредсказуема.

С задним подшипником разобрались, далее переходите к передней части вентилятора. Здесь по центру стоит защитный колпачок.

Он откручивается, внимание – по часовой стрелке, так как резьба здесь левая.

Скидываете его и снимаете пропеллер с вала. Вы получаете доступ уже к переднему подшипнику скольжения.

Принцип здесь тот же самый. Сначала выдавливаете и размягчаете старую смазку и грязь вэдэшкой, а потом наносите новую.

После этого одеваете пропеллер обратно и закрываете крышечку. Закончив ремонт, включаете вентилятор на повышенных оборотах, и дав ему поработать так несколько минут, переключаете на ту скорость, которая требуется.

Замыкание обмоток или обрыв проводов

Если повреждение более сложное и простая смазка не помогает, придется разобрать вентилятор по детальнее.

Сперва проделываете все махинации по разборке как указано выше. После снятия пропеллера, откручиваете пластиковую переднюю контргайку ,которая располагается сразу за ним, и скидываете всю защитную рамку.

В руках у вас остается сам двигатель и ножка, в которой проходят провода питания и расположен кнопочный механизм.

Разбираете эту ногу выкрутив 6 саморезов.

В первую очередь проверяйте пайку проводов. Вполне возможно один из них, или даже несколько отвалились или отгорели.

Если все цело, как понять какой провод куда идет и за что отвечает? Начинайте проверку с двух проводов от вилки питания.

Один из них, пусть это будет черный (как на фото снизу), через лампочку подсветки идет напрямую к двигателю вентилятора.

Второй провод заходит на нижнюю клемму наборного выключателя (кнопка 0).

Далее, путем нажатия соответствующих кнопок – 1-я скорость, 2-я, 3-я, замыкаются те или иные контакты переключателя, и тем самым изменяется скорость двигателя.

Каждый провод от этих кнопок идет к своему выводу на обмотке, с большим или меньшим числом витков. Подавая на них напряжение, вы заставляете пропеллер крутиться быстрее или медленнее.

Схема подключения напольного ветилятора

Упрощенная схема ветродуя выглядит следующим образом.

Типичные схемы большинства недорогих 3-х скоростных напольных вентиляторов примерно вот такие:



Нажатие каждой кнопки сопровождается замыканием своей контактной группы.

При этом другая контактная группа в этот момент размыкается.



Иногда эти контакты подгорают или не доходят до своей пластины. Тогда у вас пропадает какая-либо из скоростей.

Проверяется это все элементарно китайским мультиметром, в режиме прозвонки цепи.

Если у вас оборвется самый первый проводок или не будет контакта на нем, то мотор вентилятора просто не запустится. Поэтому при полностью неработающем вентиляторе, проверяйте в первую очередь его.

Если конечно перед этим вы убедились, что исправна сама вилка и шнур питания от нее. Это также вызванивается тестером.

Один конец щупов ставите на штырь вилки, а другим прикасаетесь к контактной площадке на кнопке “0”. При исправности, должно быть нулевое сопротивление.

Далее можно проверить таким же образом провода на всех скоростях. Контактный щуп на вилку – другой щуп на отходящий провод от соответствующей кнопки скорости к двигателю.

Если везде по нулям, значит переключатель и провода у вас рабочие.

Далее проверяете второй контакт на вилке и тот проводок, который напрямую уходит мимо выключателя на движок. Убедитесь, что здесь шнур у вас тоже целый.

Только после этого можно переходить к проверке обмоток самого двигателя.

Как проверить обмотки вентилятора

На мультиметре выставляете сопротивление в 2000 Ом. Далее, чтобы не выкусывать нигде провода, в месте подключения конденсатора, зачищаете немного изоляцию.

Ищите общую точку цепи, как на схеме внизу.

Найдя ее, вызваниваете сопротивление обмотки. Для этого поочередно касаетесь вторым щупом контактов на переключателе.

Примерные значения сопротивления обмоток вентилятора могут быть следующими:

Конечно у разных моделей они могут немного отличаться, но самое главное, чтобы не было обрыва или КЗ. Замеры могут показать как несколько сотен Ом, так и чуть больше 1кОм.

Все зависит от мощности вентилятора и сечения провода.

Сопротивление между выводами обмоток будут уже поменьше – 100-200 Ом.

Еще проверяется конденсаторная обмотка и суммарное сопротивление всех обмоток вместе взятых.

Вот самое грамотное и полное видео по проверке работоспособности обмоток вентилятора мультиметром.

//youtu.be/7xqScKGYOck?t=19m31s

Если проверка целостности обмоток также не выявила отклонений и дефектов, идете дальше. Для этого полностью разбираете вентилятор, что называется по косточкам.

Разборка и неисправность двигателя

Сначала двигатель нужно освободить от всех пластмассовых деталей. Откручиваете 4 винта с лицевой стороны и снимаете крышечку.

На новых моделях кроме винтов, еще имеются защелки. Их нужно отогнуть отверткой.

Чтобы отсоединить ногу, нужно найти еще один винтик, который обычно прячется под заглушкой.



Ослабляете его и вытаскиваете крепежный вал. Для демонтажа проводов, которые проходят сквозь ногу, их потребуется выкусить или выпаять с клеммников на кнопках скоростей.

При этом запишите или зарисуйте, куда какой изначально подключается.

В итоге у вас в руках должен оказаться голый мотор вентилятора без всего лишнего.

Разбираем его. Откручиваете винты, стягивающие заднюю крышку.

При этом перед разборкой, обязательно на всех крышках и железе ставьте отметки того, как все было собрано изначально.

Иначе после неправильной стыковки, у вас пропадет центровка. Возникнут проблемы с подклиниванием вала и вращением лопастей.

Неисправность термопредохранительного реле

Сняв подшипник, вы добираетесь до самих обмоток. Среди пучка проводов питания, идущих от переключателя, ищите специальное термореле.

Очень часто движок перестает работать после его перегорания. Данное реле должно срабатывать и размыкать цепь, при температуре обмоток в 135-145 градусов.

После остывания, реле вновь замыкается и вентилятор запускается. Так вот, иногда оно перегорает полностью и фактически играет роль предохранителя.

Если ваш вентилятор стал часто отключаться и самостоятельно запускаться вновь, виновата именно эта защита. Знайте, что просто так она не срабатывает. Это означает, что у вас либо подклинивает вал, либо приходит конец обмоткам и они перегреваются.

Перегрев обмоток может быть связан с разрушением маленькой крыльчатки, которая стоит на валу внутри самого двигателя. Она призвана обдувать и снижать температуру витков.



В самых дешевых моделях термодатчик-реле не ставят, в них все подключено напрямую. Исходя из этого, если ваш “термопредохранитель” сгорел, его можно конечно зашунтировать и запустить ветродуй. Но при этом вы останетесь без защиты от пожара.

Это реле также проверяется тестером.

Между его лапками должна быть цепь в режиме прозвонки.

Смещение вала и обрыв витков

Если все детали и релюшки внутри целые, остается внимательно через увеличительное стекло просмотреть обмотки, вал и ротор. Возможно вы увидите оборванные или покоцанные медные жилки.

Такое случается, когда подшипник выскакивает из своего посадочного места и ротор начинает биться по обмоткам.

У современных китайских напольных вентиляторов, довольно часто ослабевает винтовое соединение между двух половинок двигателя. Не забывайте, что вал с обоих сторон, одевается на самоцентрирующие меднографитовые втулки, которые плотно стопорятся в крышках.

При их сборке и затягивании, можно легонько постукать молоточком по самому трансформаторному железу, чтобы вал крутился легко, с небольшой инерцией. Кто-то пытается поймать центр самостоятельно и мастерит вот такой тихий ужас.

В конечном итоге вал вываливается из подшипника, в результате чего появляется клин. Как следствие, ротор начинает царапать обмотки и свою поверхность.

Также имейте в виду, что если ваш вентилятор упал и после этого перестал работать и вращаться, то и здесь скорее всего произошел перекос втулок. Ничего другого поломаться от такого падения не может.

Конденсатор от этого не испортится, обмотки залитые лаком не оборвутся. Разве что, некоторые кнопки могут отойти. Но в первую очередь проверяйте соосность подшипников. И тогда все будет работать как надо.

К сожалению, с механическим дефектом обмоток или ротора, а также их внутривитковыми замыканиями, вам самостоятельно не справиться. Перематывать движки дешевых ветродуев не рационально, гораздо проще будет купить новую модель.

Ознакомиться с актуальными ценами на них, подобрать себе подходящий вариант (напольный, настольный, настенный, потолочный) + заказать с доставкой на дом можно вот ЗДЕСЬ.

Однако это уже последняя стадия и есть надежда, что вы до нее так и не доберетесь, найдя повреждение где-нибудь в другом месте, методами рассмотренными выше.



//youtu.be/wMUbWMjrrP0

Схема подключения Eva | Принципиальная схема конвектора | Схема проводки | Внутрипольный конвектор Eva

Регулирование тепловой мощности конвекторов с принудительной конвекцией.

Содержание:

Схема подключения А:
Односкоростное регулирование (Ch210).

Схема подключения B:
Ручное трёхскоростное регулирование (Ch230RR);
Ручное трёхскоростное радиоуправление (Ch230RFR);
Ручное трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400;
Ручное трёхскоростное радиоуправление при подключении к трансформаторам ТТ300, ТТ400;
Ручное трёхскоростное управление при параллельном подключении;
Ручное трёхскоростное радиоуправление при параллельном подключении.

Схема подключения C:
Автоматическое трёхскоростное регулирование (Ch230ARR);
Автоматическое трёхскоростное радиоуправление (Ch230ARFR);
Автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400;
Автоматическое трёхскоростное радиоуправление при подключении к трансформаторам ТТ300, ТТ400;
Автоматическое трёхскоростное управление при параллельном подключении;
Автоматическое трёхскоростное радиоуправление при параллельном подключении.

Схема подключения D:
Ручное/автоматическое трёхскоростное регулирование;
Ручное/автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400;
Ручное/автоматическое трёхскоростное управление при параллельном подключении.


 Схема подключения А
Односкоростное регулирование (Ch210)
(наверх на Содержание)

Вид регулирования:
– односкоростное регулирование.

Аксессуары для подключения:
– термостат Ch210;
– трансформатор.



 Односкоростное регулирование (схема проводки)



Принципиальная схема конвектора





При подключении к трансформаторам ТТ60, ТТ100, ТТ160, ТТ250 использовать провод 3×2,5 мм 2 до 30 метров.
При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.


Схема подключения B
Ручное трёхскоростное регулирование (Ch230RR)
(наверх на Содержание)

Вид регулирования:
– ручное трёхскоростное регулирование.

Аксессуары для подключения:
– термостат СН172D001;
– блок управления СН172D001;
– трансформатор.

Ручное трёхскоростное регулирование (схема проводки)





Принципиальная схема конвектора





 При подключении к трансформаторам ТТ60, ТТ100, ТТ160, ТТ250 использовать провод 3×2,5 мм 2 до 30 метров.


Схема подключения B
Ручное трёхскоростное радиоуправление (Ch230RFR)
(наверх на Содержание)

 Вид регулирования:
– ручное трёхскоростное радиоуправление.

 Аксессуары для подключения:
– термостат СН172DRF;
– блок управления СН172DRF;
– трансформатор.

Ручное трёхскоростное радиоуправление (схема проводки)





 Принципиальная схема конвектора





 При подключении к трансформаторам ТТ60, ТТ100, ТТ160, ТТ250 использовать провод 3×2,5 мм 2 до 30 метров.


 Схема подключения B
Ручное трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400
(наверх на Содержание)

Вид регулирования:
– ручное трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400.

Аксессуары для подключения:
– термостат СН172D001;
– блок управления СН172D001;
– реле РК-1Р;
– трансформатор.



Ручное трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400 (схема проводки)





Принципиальная схема конвектора



При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.


Схема подключения B
Ручное трёхскоростное радиоуправление при подключении к трансформаторам ТТ300, ТТ400
(наверх на Содержание)

Вид регулирования:

– ручное трёхскоростное радиоуправление при подключении к трансформаторам ТТ300, ТТ400.

Аксессуары для подключения:
– термостат СН172DRF;
– блок управления СН172DRF;
– реле РК-1Р;
– трансформатор.

Ручное трёхскоростное радиоуправление при подключении к трансформаторам ТТ300, ТТ400 (схема проводки)





 Принципиальная схема конвектора



При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.


Схема подключения B
Ручное трёхскоростное управление при параллельном подключении
(наверх на Содержание)


Вид регулирования:
– ручное трёхскоростное управление при параллельном подключении.

Аксессуары для подключения:
– термостат СН172D001;
– блок управления СН172D001;
– реле РК-1Р;
– трансформатор.

Ручное трёхскоростное управление при параллельном подключении (схема проводки)







Принципиальная схема конвектора



При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.


Схема подключения B
Ручное трёхскоростное радиоуправление при параллельном подключении
(наверх на Содержание)

Вид регулирования:

– ручное трёхскоростное радиоуправление при параллельном подключении.

Аксессуары для подключения:
– термостат СН172DRF;
– блок управления СН172DRF;
– реле РК-1Р;
– трансформатор.



Ручное трёхскоростное радиоуправление при параллельном подключении (схема проводки)



Принципиальная схема конвектора





При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.


 Схема подключения C
Автоматическое трёхскоростное регулирование (Ch230ARR)
(наверх на Содержание)

 Вид регулирования:
– автоматическое трёхскоростное регулирование.

Аксессуары для подключения:
– термостат СН172D001;
– блок управления СН172D001;
– трансформатор.

Автоматическое трёхскоростное регулирование (схема проводки)





 Принципиальная схема конвектора



При подключении к трансформаторам ТТ60, ТТ100, ТТ160, ТТ250 использовать провод 3×2,5 мм 2 до 30 метров.


 Схема подключения C
Автоматическое трёхскоростное радиоуправление (Ch230ARFR)
(наверх на Содержание)

Вид регулирования:
– автоматическое трёхскоростное радиоуправление.

Аксессуары для подключения:
– термостат СН172DRF;
– блок управления СН172DRF;
– трансформатор.



Автоматическое трёхскоростное радиоуправление (схема проводки)







 Принципиальная схема конвектора



При подключении к трансформаторам ТТ60, ТТ100, ТТ160, ТТ250 использовать провод 3×2,5 мм 2 до 30 метров.


Схема подключения C
Автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400
(наверх на Содержание)

Вид регулирования:
– автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400.

Аксессуары для подключения:
– термостат СН172D001;
– блок управления СН172D001;
– реле РК-1Р;
– трансформатор.



Автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400 (схема проводки)





 Принципиальная схема конвектора



При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.


 Схема подключения C
Автоматическое трёхскоростное радиоуправление при подключении к трансформаторам ТТ300, ТТ400
(наверх на Содержание)

Вид регулирования:
– автоматическое трёхскоростное радиоуправление при подключении к трансформаторам ТТ300, ТТ400.

Аксессуары для подключения:
– термостат СН172DRF;
– блок управления СН172DRF;
– реле РК-1Р;
– трансформатор.



Автоматическое трёхскоростное радиоуправление при подключении к трансформаторам ТТ300, ТТ400 (схема проводки)





Принципиальная схема конвектора





При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.


 Схема подключения C
Автоматическое трёхскоростное управление при параллельном подключении
(наверх на Содержание)

Вид регулирования:
– автоматическое трёхскоростное управление при параллельном подключении.

Аксессуары для подключения:
– термостат СН172D001;
– блок управления СН172D001;
– реле РК-1Р;
– трансформатор.



Автоматическое трёхскоростное управление при параллельном подключении (схема проводки)







 Принципиальная схема конвектора



При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.


 Схема подключения C
Автоматическое трёхскоростное радиоуправление при параллельном подключении
(наверх на Содержание)

Вид регулирования:
– автоматическое трёхскоростное радиоуправление при параллельном подключении.

Аксессуары для подключения:
– термостат СН172DRF;
– блок управления СН172DRF;
– реле РК-1Р;
– трансформатор.



Автоматическое трёхскоростное радиоуправление при параллельном подключении (схема проводки)





 Принципиальная схема конвектора



При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.


 Схема подключения D
Ручное/автоматическое трёхскоростное регулирование
(наверх на Содержание)

Вид регулирования:
– ручное/автоматическое трёхскоростное регулирование.

Аксессуары для подключения:
– контроллер температуры Siemens RDF310;
– трансформатор.



Ручное/автоматическое трёхскоростное регулирование. Схема проводки. (при подключении контроллера температуры Siemens RDF310)





 Принципиальная схема конвектора



При подключении к трансформаторам ТТ60, ТТ100, ТТ160, ТТ250 использовать провод 3×2,5 мм 2 до 30 метров.


Схема подключения D
Ручное/автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400
(наверх на Содержание)

Вид регулирования:
– ручное/автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400.

Аксессуары для подключения:
– контроллер температуры Siemens RDF310;
– реле РК-1Р;
– трансформатор.



Ручное/автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400. Схема проводки. (при подключении контроллера температуры Siemens RDF310)



 Принципиальная схема конвектора



При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.


Схема подключения D
Ручное/автоматическое трёхскоростное управление при параллельном подключении
(наверх на Содержание)

Вид регулирования:
– ручное/автоматическое трёхскоростное управление при параллельном подключении.

Аксессуары для подключения:
– контроллер температуры Siemens RDF310;
– реле РК-1Р;
– трансформатор.



Ручное/автоматическое трёхскоростное управление при параллельном подключении. Схема проводки. (при подключении контроллера температуры Siemens RDF310)





Принципиальная схема конвектора



При подключении к трансформаторам ТТ300, ТТ400, использовать провод 3×4,0 мм 2 до 30 метров.

Как преобразовать трехскоростной потолочный вентилятор в регулятор скорости | Главная Руководства

Автор Danielle Smyth Обновлено 25 января 2022 г.

Иногда трех скоростей недостаточно для комнаты, когда речь идет о потолочных вентиляторах. Если вы хотите настроить управление скоростью потолочного вентилятора, чтобы использовать его более точно, вы можете преобразовать его в переменную скорость. Вам не обязательно быть лицензированным электриком для этого простого проекта по перемонтажу, но вы должны отключить питание, получить нужные расходные материалы и работать осторожно.

Контроллеры с регулируемой скоростью вращения вентилятора

Трехскоростной потолочный вентилятор имеет низкую, среднюю и высокую скорость, обычно с тяговой цепью для переключения между настройками. Это означает, что вам придется вставать каждый раз, когда вы хотите переключиться на другую скорость. Farmtek объясняет, что контроллер переменной скорости вращения вентилятора позволяет точно регулировать скорость вентилятора, обеспечивая лучшую циркуляцию воздуха. Многие из них поставляются с пультами дистанционного управления, что значительно упрощает жизнь.

Согласно EEPower, эти переключатели управления скоростью вентилятора имеют реостаты, которые представляют собой тип резистора. Они представляют собой электрический компонент, используемый для создания сопротивления в потоках электрического тока. Резисторы есть в большинстве электронных схем и сетей, а сопротивление измеряется в омах. Если вы планируете преобразовать трехскоростной потолочный вентилятор в регулируемый, вам понадобится переключатель многоскоростного вентилятора с реостатом.

A Предупреждение о напряжении и электромонтажных работах

Эти переключатели скорости вентилятора доступны для различных напряжений. Перед покупкой одной из этих систем управления вам необходимо проверить напряжение вашего вентилятора. Если вы не знаете, как проверить напряжение, обратитесь к сертифицированному электрику, который поможет вам в этом процессе. Когда вы будете готовы начать этот проект, вам нужно будет отключить питание вашего дома с помощью главного выключателя. Отключение питания особенно важно; если вы не отключите электричество в своем доме, вы можете подвергнуться опасности поражения электрическим током или электрического пожара.

Хотя этот проект не особенно сложен, он включает в себя некоторые работы по электрике. Электромонтажные работы опасны, особенно если вы не знакомы с процессами. Если в какой-то момент вы не уверены в следующем шаге, если вы заметили незнакомый запах или если вы видите искру, вы должны вызвать электрика, чтобы закончить проект.

Установка многоскоростного переключателя вентилятора

Отвинтите крышку переключателя вентилятора и снимите ее, чтобы открыть провода. Используйте кусачки, чтобы отрезать провода от концов выключателя, а затем вытащите выключатель из электрической коробки на стене. Теперь зачистите концы проводов с помощью инструмента для зачистки проводов. Вам нужно будет оголить 1/4 дюйма оголенного провода на обоих.

Вы должны увидеть черный провод, идущий от переключателя управления переменной скоростью, который должен соединиться с черным проводом от вентилятора. Используйте для этого проволочную гайку, а затем накрутите другую проволочную гайку на один из синих проводов многоскоростного переключателя вентиляторов, который соединяется с входящим черным проводом питания. Вы должны подключить второй синий провод выключателя с помощью гайки к синему проводу, который выходит из вентилятора.

Теперь соедините два зеленых провода с новым переключателем проводов и прикрепите гайки к обоим концам двух белых концов проводов. Вы можете вставить провода обратно в стену и с помощью винтов, прилагаемых к контроллеру с регулируемой скоростью, прикрепить его на место. Прикрепите крышку к стене и снова включите питание. Вы можете вытянуть цепь вентилятора до максимального значения, а управление переменной скоростью позволит вам использовать широкий диапазон настроек.

Things You Will Need
  • Voltage checker

  • Wire nut

  • New fan switch

  • Screwdriver

  • Wire cutters

  • Wire stripper

References

  • Farmtek: контроллер вентилятора с регулируемой скоростью
  • EEPower: что такое реостат?

Советы

  • Избегайте проблем совместимости с переключателем, из-за которых вентилятор может вращаться слишком быстро или гудеть. Автор книги «Все исправить: от засоренных стоков и водосточных желобов до протекающих кранов и унитазов — все, что вам нужно для выполнения работы» Ивонн Джеффери рекомендует использовать только переключатель с регулируемой скоростью, изготовленный тем же производителем, что и потолочный вентилятор.

Писатель Биография

Даниэль Смит — писатель и специалист по контент-маркетингу из северной части штата Нью-Йорк. Она имеет степень магистра наук в области издательского дела Университета Пейс. Она владеет собственным агентством контент-маркетинга, Wordsmyth Creative Content Marketing, и ей нравится писать статьи и блоги для клиентов в различных сферах. смежные отрасли. Она также ведет собственный блог о стиле жизни Sweet Frivolity.

Лучшие варианты напольных вентиляторов 2022 года

BobVila.com и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок.

Фото: Стейси Л. Нэш

Лучшие напольные вентиляторы портативны и универсальны, они предназначены для охлаждения помещений по всему дому. Мощные, но легкие, эти вентиляторы представляют собой экономичную альтернативу работе от сети переменного тока в теплую погоду, помогая вам сэкономить на счетах за электроэнергию. Напольные вентиляторы доступны в нескольких вариантах исполнения: традиционные коробчатые вентиляторы квадратной формы (которые часто могут устанавливаться как в окнах, так и на полу), высокоскоростные круглые циркуляторы воздуха и башенные вентиляторы.

Напольные вентиляторы могут быть оснащены различными функциями, такими как установка нескольких скоростей, регулируемый угол наклона для прямой циркуляции воздуха и прорезиненные ножки для защиты твердых пород дерева и других поверхностей. Многие напольные вентиляторы подходят для небольших или средних помещений, таких как спальни и домашние офисы. Другие достаточно мощные, чтобы охлаждать негабаритные помещения, в том числе большие комнаты, летние кухни и гаражи.

Мы протестировали каждый из вентиляторов в нашей линейке, чтобы понять, насколько хорошо они работают в реальных условиях. Тестирование проводилось в том же месте, в мастерской площадью 860 квадратных футов, чтобы мы могли оценить, как работает каждый вентилятор по отдельности и в сравнении друг с другом. Используйте это руководство для важных соображений о покупке и рекомендаций по некоторым из лучших доступных моделей напольных вентиляторов.

  1. Лучший в целом: Lasko 20 ″ высокая скорость вентилятора на полу 2265 кв. 3-скоростной блок настроек Вентилятор
  2. ЛУЧШАЯ ТИХАЯ РАБОТА: Rowenta VU5670 Осциллирующий вентилятор Turbo Silence
  3. ЛУЧШИЙ ПОРТАТИВНЫЙ: Air King 9212 12-дюймовый поворотный вентилятор промышленного класса
  4. ЛУЧШИЙ ДЛЯ ROOMS 0088 Lasko 2535 52 ″ колебательный вентилятор пьедестала
  5. Лучший для номеров среднего размера: B-Air Firtana-20x Высокоэлектрированный вентилятор с высокой скоростью
  6. Лучшие для больших номеров: Vornado 660 большой воздушный вентилятор цельного комнаты
  7. Vornado 660. ЛУЧШИЙ ДЛЯ МАГАЗИНОВ И ГАРАЖЕЙ: Tornado 24-дюймовый сверхмощный 3-скоростной циркуляционный вентилятор

ТАКЖЕ ИСПЫТАН: Аккумуляторный напольный высокоскоростной напольный вентилятор Geek Aire

Фото: Стейси Л. Нэш

Что следует учитывать при выборе лучшего напольного вентилятора

Напольные вентиляторы доступны с рядом функций и преимуществ, характерных для каждой модели. При покупке напольного вентилятора учитывайте размер комнаты и то, как вы планируете использовать вентилятор. Это поможет сузить выбор в зависимости от размера, дизайна, мощности охлаждения, вибрации, настроек скорости, элементов управления и уровня шума.

Размер

Напольные вентиляторы различаются по размеру (обычно от 12 до 24 дюймов), при этом средним считается 20 дюймов. Размер и характеристики вентилятора входят в число переменных, влияющих на его вес. Средний 20-дюймовый напольный вентилятор весит примерно от 10 до 15 фунтов, что облегчает его перемещение. Маленькие напольные вентиляторы для личного пользования могут весить всего 2 фунта, а более крупные промышленные напольные вентиляторы могут весить 30 фунтов и более.

Мощность охлаждения

Мощность охлаждения вентилятора измеряется в кубических футах в минуту (CFM). Это значение измеряет, сколько воздуха вентилятор перемещает каждую минуту. Cfm зависит от модели в зависимости от конструкции, размера, двигателя и лопастей. Вентиляторы с высоким CFM перемещают воздух быстрее, чем вентиляторы с низким CFM, поэтому высокое значение CFM рекомендуется для больших площадей (большие помещения, теплицы, гаражи), где требуется больше движения воздуха. Хотя CFM — отличный способ получить представление о мощности вентилятора и сравнить ее с другими моделями, не каждый производитель включает эту информацию в описание продукта, упаковку или руководство пользователя.

Осциллирующий вентилятор

В отличие от стандартных коробчатых вентиляторов, которые дуют в одном направлении, лопасти осциллирующих вентиляторов размещены в корпусе, который вращается из стороны в сторону, обеспечивая более широкую циркуляцию воздуха. Типичные настройки колебаний обеспечивают вращение на 180 градусов для оптимального охвата воздуха. Некоторые модели имеют лезвия, которые вращаются на 360 градусов. Существуют также вентиляторы с возможностью поворота концентратора вверх и вниз для направления воздуха туда, где он больше всего нужен. Некоторые напольные вентиляторы позволяют пользователям переключаться со стандартного режима на колебательный одним нажатием кнопки.

Настройки скорости

Многие напольные вентиляторы имеют несколько настроек — обычно низкую, среднюю и высокую — поэтому пользователи могут выбрать идеальную скорость для каждой ситуации. Как правило, при низкой скорости дует легкий ветерок, а при высокой скорости воздух быстро циркулирует, создавая более сильный ветер. Переключение между различными скоростями чаще всего осуществляется поворотом ручки на передней или задней части вентилятора.

Пульт дистанционного управления

Некоторые напольные вентиляторы оснащены пультами дистанционного управления, что позволяет пользователям изменять параметры воздушного потока без доступа к ним непосредственно на устройстве. Некоторые пульты также имеют функцию автоматического отключения.

Уровень шума

Для работы вентиляторов требуются двигатели и лопасти, которые обычно создают определенный уровень шума, но некоторые модели работают тише, чем другие. При покупке проверьте уровни децибел (дБ), которые указаны в информации о продукте некоторых, но не всех напольных вентиляторов. Обычный разговор составляет около 60 дБ, шум в офисе — около 70 дБ, звук от пылесоса — около 75 дБ, а шум ресторана или газонокосилки — около 80 дБ. Маленькие персональные вентиляторы почти всегда тише, чем большие модели.

Фото: Стейси Л. Нэш

Наш выбор

Каждый из рекомендованных ниже напольных вентиляторов имеет собственный набор функций и преимуществ, включая мощность охлаждения, настройки скорости и уровень шума. Рассмотрим одно из этих высокопроизводительных охлаждающих устройств, которое мы протестировали и сочли достойным.

Фото: amazon. com

Проверить последнюю цену

Этот высокоскоростной напольный вентилятор оснащен мощным двигателем, прочной стальной конструкцией и металлическими лопастями. Он имеет размеры 22 дюйма на 12,63 дюйма в ширину и питается от стандартной 110-вольтовой розетки. CFM движения воздуха колеблется от 3160 до 3460, поэтому его мощности достаточно для использования в большом гараже или мастерской. Тем не менее, его классический серебристый дизайн достаточно привлекателен для использования в жилых помещениях.

Мы проверили его в магазине, чтобы увидеть, насколько хорошо он циркулирует воздух в большой комнате. Мы использовали все настройки скорости (низкая, средняя и высокая), и даже при низкой настройке воздух циркулировал очень хорошо. Диск ручного управления на передней панели оказался особенно удобным, поскольку мы могли регулировать скорость, не перемещая вентилятор, когда он находился в углу или у стены.

Встроенные резиновые прокладки в нижней части вентилятора защищают паркетные полы и другие поверхности. Резиновые прокладки также добавили устойчивости, когда вентилятор стоял на цементном полу нашего магазина. Поворотная головка регулируется для управления воздушным потоком вверх, вниз и между ними для более целенаправленной вентиляции.

Lasko весит приемлемые 14,5 фунтов и имеет удобную ручку для переноски, поэтому его легко перемещать по дому или магазину. Эта модель поставляется с инструкциями и оборудованием, которое может превратить ее в настенный вентилятор с помощью прилагаемого кронштейна. При тестировании мы обнаружили, что 20-дюймовый вентилятор Lasko слишком шумный. Уровень шума в децибелах в руководстве не указан, но громкость разговора придется увеличить, чтобы его было слышно.

Характеристики продукта

  • Dimensions: 22 inches by 12.63 inches wide
  • Air speed CFM: 3,160 to 3,460
  • Speeds: 3

Pros

  • Lightweight and easily portable
  • Powerful even on the lowest setting
  • Элементы управления на передней панели для легкой регулировки
  • Стабильная основа

Минусы

  • Громкий

Приобретите 20-дюймовый напольный вентилятор Lasko на Amazon или в The Home.

Фото: amazon.com

Проверить последнюю цену

Корпусной вентилятор Pelonis — это высокофункциональный недорогой вентилятор. Вентилятор поддерживает низкую, среднюю или высокую скорость воздушного потока для оптимизации воздушного потока. Он хорошо показал себя в тестах, перемещая много воздуха по цене, особенно на самой высокой скорости.

Те, кто ищет портативный вентилятор, нашли его в этой модели. Этот вентилятор Pelonis имеет размеры 21 дюйм на 20,6 дюйма на 4,6 дюйма и весит всего 8 фунтов. Легкая конструкция и две ручки позволяют легко переносить его из комнаты в комнату; мы таскали его из дома в магазин без усилий.

Вентилятор Pelonis поставляется в полностью собранном виде с углублением для хранения шнура и стабилизирующими ножками, которые чаще встречаются в более дорогих вентиляторах. Мы обнаружили, что шнур немного коротковат, особенно для коробчатого вентилятора, который используется в окне. В некоторых установках может потребоваться удлинитель, чтобы безопасно оставаться на месте. Для питания этого устройства используется стандартная электрическая розетка на 120 вольт.

Характеристики продукта

  • Размеры: 20,6 дюйма на 5,6 дюйма на 21,3 дюйма
  • Скорость воздушной скорости CFM: NA
  • Скорость: 3

Pros

  • Легкие в использовании фронтальные управления
  • циркулируют воздушную скважу

    Минусы

    • Короткий шнур

    Приобретите коробочный вентилятор Pelonis на Amazon.

    Фото: homedepot.com

    Проверить последнюю цену

    Корпусной вентилятор Genesis отличается элегантным дизайном и двумя ручками для переноски. При весе всего 8 фунтов и размерах 20,6 дюйма на 5,6 дюйма на 21,3 дюйма этот корпусной вентилятор легко перемещать из комнаты в комнату. Во время тестирования он лучше всего работал на самых высоких настройках, когда мы могли физически ощущать циркулирующий воздух. Он перемещает 1800 кубических футов в минуту воздуха, что находится в среднем диапазоне — примерно столько, сколько необходимо для охлаждения и вентиляции небольшого помещения. Фронтальные элементы управления на решетке оказались удобными, когда вентилятор находился в окне, поскольку нам не нужно было перемещать устройство, чтобы получить доступ к настройкам скорости.

    К сожалению, это не самый тихий вентилятор. Хотя в информации о продукте указано, что он составляет всего 60 децибел, мы определенно заметили шум при работе вентилятора на максимальной мощности. Также его не так просто содержать в чистоте. Он черного цвета, поэтому может не выглядеть грязным, но решетку нельзя снять для чистки — все, что могут сделать пользователи, — это протереть ее снаружи.

    Характеристики продукта

    • Размеры: 20,6 дюйма на 5,6 дюйма на 21,3 дюйма
    • Скорость воздушной скорости: 1 800
    • Скорость: 3

    ПРОФИКА Минусы

    • Короткий шнур
    • Маленькие ножки

    Приобретите коробочный вентилятор Genesis в The Home Depot, Walmart и на Amazon.

    Фото: amazon.com

    Проверить последнюю цену

    Этот вентилятор Rowenta Tower оправдывает свое название. Среди пяти настроек скорости есть режим «тихая ночь», который создает всего 35 децибел. Другие четыре настройки скорости в этом отношении были не такими впечатляющими, но даже самая высокая скорость относительно тихая. Существует также чрезвычайно тихий энергосберегающий режим, который уменьшает поток воздуха до тех пор, пока вентилятор не достигнет оптимальной энергоэффективности. Этот башенный вентилятор — отличный выбор для спальни, особенно для людей, чувствительных к шуму.

    Эта модель также включает встроенное или дистанционное управление, где пользователи могут установить таймер для запуска вентилятора на 1, 2, 4 или 8 часов. Пульт дистанционного управления (батарейки в комплект не входят) приятный на ощупь, а на вентиляторе есть держатель для устройства. Основание немного шире — 20 дюймов, но регулируемая высота от 42 до 54 дюймов позволяет пользователям оптимизировать поток воздуха в помещении. Кроме того, он может оставаться статичным или колебаться.

    Характеристики продукта

    • Размеры: от 42 до 54 дюймов на 7,2 дюйма на 20 дюймов
    • Скорость воздуха CFM: 2,436
    • Скорость: 5

    Pros

    • «Silent Night» почти не подходит для STEPLES DEMPROMIERS
    • .
    • Регулируемая высота для оптимального охлаждения

    Минусы

    • Неудобно перемещать

    Приобретите башенный вентилятор Rowenta на Amazon и в Bed Bath & Beyond.

    Фото: amazon.com

    Проверить последнюю цену

    Те, кто ищет портативный вентилятор, могут рассмотреть эту модель Air King, которая обеспечивает хороший баланс между небольшим размером и достаточной мощностью. Лезвия с порошковым покрытием имеют размер всего 12 дюймов, а размеры всего устройства — 15,5 дюймов на 8,5 дюймов на 16,5 дюймов — компактный дизайн, который легко помещается в небольшой комнате.

    Он также имеет достаточную мощность, чтобы поддерживать прохладу в помещении, со скоростями воздуха от 1010 (низкая) до 1170 (средняя) и 1360 (высокая) кубических футов в минуту. В ходе тестирования мы обнаружили, что он также способен охлаждать большие помещения, что делает его универсальным портативным вентилятором.

    Вентилятор подключается к обычной бытовой розетке на 120 вольт, а его толстый и тяжелый шнур должен выдерживать интенсивное использование. В самых высоких настройках Air King довольно громкий, и нам пришлось увеличить громкость разговора, чтобы нас услышали.

    Product Specs

    • Dimensions: 16.5 inches by 8.5 inches by 15.5 inches
    • Air speed CFM: 1,010 to 1,360
    • Speeds: 3

    Pros

    • толщина, промышленная силовая шнур
    • чувствует себя более мощным, чем спецификации, предполагают
    • Маленький, компактный и легко переносить

    Cons

    • громко на высочайшей скорости

    70029 Get air king напольный вентилятор на Амазоне.

    Фото: amazon.com

    Проверить последнюю цену

    Настольный вентилятор Lasko имеет устойчивое, но компактное основание размером 14 на 14 дюймов, которое не занимает много квадратных метров. Сам вентилятор имеет удлиненную головку для перемещения максимального количества воздуха при минимальном горизонтальном пространстве, а подставка регулируется по высоте. Эти конструктивные особенности составляют надежный продукт, который хорошо показал себя при тестировании.

    Хорошо перемещает воздух и может оставаться неподвижным или колебаться. Жалюзи также позволяют регулировать направление воздушного потока. Все настройки скорости Lasko были тихими, но тихую настройку было почти невозможно обнаружить. Это вентилятор, который может работать в фоновом режиме, не прерывая разговоров.

    Вентилятор имеет встроенный таймер, который может работать на 0,5, 1, 2 или 4 часа, но встроенные элементы управления находятся на верхней части вентилятора, что не является самым удобным расположением. Когда вентилятор находится на полной высоте, более низким людям может быть трудно увидеть органы управления. К счастью, в комплекте есть удобный пульт дистанционного управления.

    Product Specs

    • Dimensions: 14 inches by 14 inches by 52.7 inches
    • Air speed CFM: NA
    • Speeds: 4

    Pros

    • Small footprint with excellent Варианты высоты
    • Бесшумная работа
    • Регулируемая высота и жалюзи
    • Пульт дистанционного управления

    Минусы

    • Управление может быть затруднено при полной высоте вентилятора

    Приобретите 52-дюймовый вентилятор Lasko на подставке на Amazon и в Walmart.

    Фото: amazon.com

    Проверить последнюю цену

    20-дюймовый B-Air Firtana — хороший вариант для помещений среднего размера со средней и высокой скоростью воздуха 4650 кубических футов в минуту. 5-футовый шнур позволяет разместить вентилятор там, где он нужен больше всего. Этот шнур также толстый и промышленный, вероятно, выдержит интенсивное использование.

    Вращение на 360 градусов было особенно полезно в нашей мастерской, поскольку мы могли настроить вентилятор в соответствии с характером различных проектов. Некоторым проектам требовалась вентиляция низко к земле, а для других проектов угол мог быть направлен на пользователя.

    Цельнометаллический корпус разбирается для чистки, что оказалось довольно легко сделать. B-Air имеет размеры 24 дюйма на 22,3 дюйма на 6 дюймов и весит 11 фунтов, а его прочная ручка облегчает его транспортировку.

    Product Specs

    • Dimensions: 23.8 inches by 22.3 inches by 6 inches
    • Air speed CFM: 4,650
    • Speeds: 3

    Pros

    • Thick, industrial cord
    • Мощный на высоких настройках
    • Ручка для переноски

    Минусы

    • Громкий на самых высоких настройках

    Приобретите напольный вентилятор B-Air на Amazon и в The Home Depot.

    Фото: amazon.com

    Узнать последнюю цену

    У этого вентилятора лопасти с глубоким наклоном, закрытый воздуховод и спиральная решетка, которые в совокупности нагнетают воздух на расстояние до 100 футов для максимального охвата и эффективного воздушного потока. Его уникальный дизайн включает в себя регулируемую хромированную планку, которая при тестировании позволяла очень легко наклонять голову.

    Работает от стандартной 120-вольтовой розетки и имеет четыре скорости (от бесшумной до турбо), доступ к которым осуществляется с помощью кнопок наверху. В то время как самая низкая настройка была умеренно тихой, настройки среднего диапазона вызывали гудение, а на максимальной скорости гудение было заметно громче. Решетка снимается, чтобы получить доступ к лезвиям для очистки.

    Характеристики продукта

    • Размеры: 11,75 дюймов на 13,5 дюймов на 15 дюймов
    • Скорость воздуха в кубических футах в минуту: Н/Д
    • Speeds: 4

    Pros

    • Excellent air circulation, especially on the highest setting
    • Easy tilt design

    Cons

    • Loud on the highest settings

    Get the Вентилятор Vornado на Amazon, в The Home Depot или в Target.

    Фото: amazon.com

    Проверить последнюю цену

    Этот трехскоростной 24-дюймовый барабанный вентилятор с циркуляцией воздуха — отличный вариант для больших помещений. Несмотря на здоровенный размер 290,3 дюйма на 11 дюймов на 29,5 дюйма и весом 32,1 фунта — он оснащен колесами, поэтому его можно перемещать, не поднимая. Он также может похвастаться алюминиевыми лезвиями и стойкой к ржавчине решеткой с порошковым покрытием.

    Эта мощная модель Tornado оснащена термозащищенным 8-футовым шнуром питания на 120 В, который подключается к стандартной розетке. Скорость воздуха колеблется от 5000 кубических футов в минуту (для низкой скорости) до 6000 кубических футов в минуту (средняя) и до 7800 кубических футов в минуту (высокая). Пользователи регулируют скорость с помощью поворотного переключателя на задней панели устройства, а функция наклона на 360 градусов обеспечивает целенаправленную циркуляцию воздуха.

    Несмотря на то, что Торнадо перемещал много воздуха, чтобы охлаждать нашу мастерскую во время тестирования, компромисс заключался в том, что вся мощность и движение воздуха сопровождались большим шумом.

    Product Specs

    • Dimensions: 29.5 inches by 29.5 inches by 11 inches
    • Air speed CFM: 5,000 to 7,800
    • Speeds: 3

    Pros

    • Powerful, обеспечивает большую циркуляцию воздуха
    • Колеса и прочная рама обеспечивают портативность
    • Двойные ручки для облегчения регулировки и переноски

    Минусы

    • Тяжелый
    • Громкий

    Приобретите вентилятор Tornado на Amazon и Tornado Fans.

    Также протестировано:
    • Аккумуляторный высокоскоростной напольный вентилятор Geek Aire

    Эта модель Geek Aire с батарейным питанием, предназначенная для использования вне помещений, разочаровала. При подключении работало, но аккумулятор не заряжался. У него не было производительности, поэтому он не соответствовал нашим стандартам.

    Наш вердикт

    20-дюймовый высокоскоростной быстромонтируемый напольный вентилятор Lasko имеет правильное сочетание мощности, функций и дизайна, чтобы стать нашим лучшим выбором. Он пропускает много воздуха, но не заглушает разговор и имеет прочную конструкцию для использования дома, в спортзале или в магазине. Те, у кого ограниченный бюджет, должны рассмотреть недорогой 3-скоростной коробчатый вентилятор PELONIS, который подходит как к окну, так и к полу, и имеет удобные элементы управления на передней панели.

    Как мы тестировали лучшие напольные вентиляторы

    Все напольные вентиляторы были испытаны в одном и том же месте — в жилой мастерской, используемой для сварки, деревообработки, металлообработки и общего обслуживания дома. Их оставили работать в течение аналогичного периода времени, и все настройки скорости и функции были протестированы.

    Мы оценили эффективность охлаждения вентилятора при различных настройках, а также учитывали уровень шума при всех настройках. Уровни шума оценивались на основе разговоров и прослушивания музыки во время работы вентиляторов.

    Также учитывались любые дополнительные функции, такие как таймеры, ночные настройки и наклон/колебание. Чтобы оценить портативность, мы пронесли вентиляторы примерно на 35 ярдов в каждую сторону от дома до магазина, где они были протестированы.

    Напольные вентиляторы получили от 0 до 4 баллов в каждой области испытаний, включая охлаждение на низких и высоких скоростях, уровень шума на низких и высоких скоростях, портативность и дизайн.

    Часто задаваемые вопросы

    Несмотря на то, что теперь вы понимаете многие качества и особенности напольных вентиляторов, вам может понадобиться дополнительная информация. Ниже приведены ответы на некоторые из наиболее распространенных вопросов об этих устройствах.

    В. Что такое напольный вентилятор?

    Напольный вентилятор стоит на полу, хотя некоторые из них имеют монтажные приспособления. Имеет вращающиеся лопасти, работающие от электричества от стандартной розетки или от аккумулятора.

    В. Где лучше всего установить напольный вентилятор для максимального потока воздуха?

    Разместите напольный вентилятор так, чтобы он был направлен к противоположной стене, где происходит большая часть активности. Это позволяет прохладному воздуху отражаться от стены и выходить в остальную часть комнаты. Убедитесь, что никакие крупные предметы не блокируют его путь, чтобы воздух распространялся дальше и максимизировал эффективность вентилятора.

    В. В чем разница между напольными и башенными вентиляторами?

    Напольные вентиляторы устанавливаются низко над землей и обычно используются для обеспечения большей циркуляции воздуха и вентиляции в средних и больших помещениях. Башенные вентиляторы — это подтип напольных вентиляторов, которые обычно используются для циркуляции воздуха и охлаждения в небольших помещениях, поскольку они занимают меньше квадратных метров из-за своей высокой и узкой конструкции. Они также имеют тенденцию быть тише, чем напольные вентиляторы.

    4 самых тихих напольных вентилятора в 2022 году (идеально подходит для спальни, сна)

    Никто не любит громкий напольный вентилятор (особенно в спальне) . Напольные вентиляторы весьма полезны для обеспечения вентиляции и охлаждения, да; но они, как правило, довольно шумные. Самый простой способ справиться с этим — выбрать самый тихий напольный вентилятор.

    Как же определить, какие напольные вентиляторы самые тихие?

    Легко. Большинство производителей напольных вентиляторов включают уровень шума в спецификацию . По сути, вам просто нужно открыть листы спецификаций, перейти в раздел «Выходной шум» и посмотреть рейтинг в децибелах. Пример: Уровень шума 40–60 дБ.

    Очевидно, что открытие сотен спецификаций — это хлопотно. Вот почему мы сделали это для вас. Когда вы можете перечислить более 100 напольных вентиляторов и сравнить их уровни шума, вы можете довольно легко выяснить, какие напольные вентиляторы производят наименьшее количество шума.

    Вы можете просмотреть весь список со сравнением характеристик и отдельными отзывами здесь:

    Перейти к списку 4 самых тихих напольных вентиляторов Здесь

    Однако малошумного напольного вентилятора недостаточно. Вентилятор также должен обеспечивать достаточный поток воздуха, быть надежным и не слишком дорогим.

    Вот 3 основные характеристики, которые необходимо проверить перед покупкой тихого напольного вентилятора:

    1. Проверьте уровень шума напольного вентилятора (у тихого вентилятора уровень шума ниже 50 дБ)

    Излишне говорить, что низкий уровень шума в децибелах является наиболее важной характеристикой. Вы должны проверить это при выборе сверхтихого напольного вентилятора.

    Однако простой рейтинг в децибелах мало что нам скажет, если мы не понимаем, каковы стандартные уровни шума тихих напольных вентиляторов. Вот примерная классификация напольных вентиляторов в зависимости от того, насколько они тихие/громкие:

    • 70+ дБ: очень громкие напольные вентиляторы.
    • 60-70 дБ: Вентиляторы пола в багажном отделении.
    • 50-60 дБ: Стандартный уровень шума напольных вентиляторов.
    • 40–50 дБ: тихие напольные вентиляторы.
    • 40 дБ и ниже: очень тихие напольные вентиляторы.

    Если вы сравните уровни шума самых тихих напольных вентиляторов в таблице ниже, вы увидите, что большинство из них имеют уровень шума ниже 40 дБ при минимальной скорости вентилятора.

    Однако важно понимать, что нам нужен поток воздуха от напольных вентиляторов. Напольные вентиляторы с большим воздушным потоком неизбежно будут иметь более высокий уровень шума. Давайте посмотрим на скорости воздушного потока и связанные с ними уровни шума:

    2. Какой поток воздуха создает напольный вентилятор? (Выход CFM)

    Весь смысл наличия напольного вентилятора в производительности воздушного потока (измеряется в CFM или кубических футах в минуту). Напольные вентиляторы с самым низким воздушным потоком, скорее всего, также будут иметь очень низкий рейтинг в децибелах.

    Как правило, большинство напольных вентиляторов производят воздушный поток от 1000 до 3000 кубических футов в минуту.

    Для надлежащей вентиляции помещения необходимо не менее 8 воздухообменов в час. Это означает, что вам потребуется как минимум около 1 CFM на квадратный фут. При воздушном потоке более 1000 CFM почти все тихие напольные вентиляторы будут адекватно вентилировать любую спальню, гостиную или даже весь дом.

    Конечно, напольный вентилятор мощностью 3000 кубических футов в минуту производит больше шума, чем напольный вентилятор мощностью 1000 кубических футов в минуту. Чтобы оценить, насколько шумны эти вентиляторы, мы должны учитывать воздушный поток и звуковые характеристики:

    3. Звуковые характеристики напольных вентиляторов

    Как видите, уровень шума даже самых тихих напольных вентиляторов зависит от того, какой воздушный поток они генерируют. . Самый честный способ оценить, насколько тихими на самом деле являются эти напольные вентиляторы, — это ввести спецификацию под названием «звуковые характеристики».

    Звуковые характеристики — это, по сути, показатель, который говорит нам, какой воздушный поток (измеряемый в кубических футах в минуту) может создать напольный вентилятор, если мы повысим уровень его выходного шума на 1 децибел.

    Вот уравнение звуковых характеристик напольных вентиляторов:

    Звуковые характеристики = Макс. Выход воздушного потока / макс. Уровень шума

    Пример: Rowenta Turbo Silence Extreme+ считается самым тихим напольным вентилятором. Он может генерировать 2400 CFM при уровне шума 60 дБ (это максимальная скорость вентилятора).

    Вот как рассчитываются звуковые характеристики:

    Звуковые характеристики = 2400 кубических футов в минуту / 60 дБ = 40 кубических футов в минуту/дБ

    Это означает, что этот тихий напольный вентилятор будет генерировать воздушный поток 40 кубических футов в минуту на каждый децибел звука. Конечно, этот показатель должен быть помещен в контекст.

    Стандартный уровень шума напольных вентиляторов ниже 25 CFM на дБ. Напольные вентиляторы, которые могут производить 30 кубических футов в минуту или более на децибел, считаются бесшумными.

    Имея все это в виду, мы можем проверить, какие напольные вентиляторы самые тихие на рынке:

    Тихий напольный вентилятор: 1. Rowenta Turbo Silence Extreme+ 2. Ворнадо 630 CR1-0074-06 3. Перезаряжаемый вентилятор AICase 4. Малый вентилятор Tredy TD-CF-7M
    Фото:
    Уровень шума: 35 дБ – 60 дБ 43 дБ – 52 дБ 30 дБ – 40 дБ 27 дБ – ?
    Макс. Воздушный поток: 2400 кубических футов в минуту 1600 кубических футов в минуту 1864 кубических футов в минуту н/д
    Качество звука: 40 CFM на дБ 30,8 кубических футов в минуту на дБ 46,6 кубических футов в минуту на дБ н/д
    Настройки скорости: 5 скоростей 3 скорости 4 скорости 3 скорости
    Диаметр лезвия: 15,6 дюйма 8,98 дюйма 8 дюймов 8 дюймов
    Цена: $$$$ $$$$ $$$$ $$$$
    Средний рейтинг:
    Наличие: Контрольная цена Контрольная цена Контрольная цена Контрольная цена

    1.

    Лучший тихий напольный вентилятор с подставкой Комбинезон: Rowenta Turbo Silence Extreme+
    Уровень шума: 35 дБ – 60 дБ
    Макс. Воздушный поток: 2400 кубических футов в минуту
    Звуковые характеристики: 40 CFM на дБ
    Настройки скорости: 5 скоростей
    Диаметр лезвия: 15,6 дюйма
    Вес: 17,6 фунта
    Цена: $$$$
    Рейтинг:

    Rowenta Turbo Silence Extreme+ — один из самых продаваемых напольных вентиляторов с пьедесталом. С уровнем шума 35 дБ при минимальной скорости вентилятора это также один из лучших (если не лучший) тихий напольный вентилятор.

    Вентилятор Rowenta может генерировать 2400 кубических футов в минуту воздушного потока; это один из самых больших вентиляторов с 15,6-дюймовыми лопастями. Ключевая часть — пьедестал. Rowenta Turbo Silence Extreme+ может использоваться как:

    • Напольный вентилятор.
    • Вентилятор на пьедестале.

    Это двойное использование очень удобно, когда вам нужна вентиляция на разных высотах.

    Уровень шума – из-за больших лопастей, требующих меньшего числа оборотов – очень низкий. При самой низкой настройке Rowenta Turbo Silence Extreme+ издает всего 35 дБ шума. Однако при максимальной мощности уровень шума возрастает до 60 дБ, что не является идеальным.

    У вас есть 5 настроек скорости вращения вентилятора, каждая из которых соответствует уровню шума. При максимальном воздушном потоке 2400 CFM он имеет звуковые характеристики 40 CFM/дБ.

    Если вы запустите его на более низких настройках скорости вентилятора, Rowenta Turbo Silence Extreme+ будет самым тихим напольным вентилятором с пьедесталом: как напольный, так и напольный вентилятор)

  • Чрезвычайно низкий уровень шума при низких настройках (35 дБ) благодаря большим 15,6-дюймовым лопастям (меньшее число оборотов в минуту для большего воздушного потока)
  • Имеет 5 настроек скорости вращения вентилятора
  • 40 CFM /dB качество звука намного выше среднего
  • Очень популярен благодаря характеристикам звука

Минусы

  • Создает уровень шума до 60 дБ при работе на макс. параметр; это не идеально
  • Ценник немного выше, чем стандартные напольные вентиляторы из-за добавления пьедестала
  • Это было бы излишеством для очень маленьких комнат площадью 15 кв.

    2. Самый популярный тихий напольный вентилятор:

    Vornado 630 CR1-0074-06
    Уровень шума: 43 дБ – 52 дБ
    Макс. Воздушный поток: 1600 кубических футов в минуту
    Звуковые характеристики: 30,8 кубических футов в минуту на дБ
    Настройки скорости: 3 скорости
    Диаметр лезвия: 8,98 дюйма
    Вес: 5,84 фунта
    Цена: $$$$
    Рейтинг:

    Vornado 630 — один из самых узнаваемых напольных вентиляторов. Как и все вентиляторы Vornado, он использует вихревую циркуляцию воздуха на выходе, которая имеет два преимущества:

    • Требуются лопасти меньшего размера. Vornado 630 имеет лопасти менее 9 дюймов (8,98 дюйма, если быть точным), но может производить воздушный поток 1600 кубических футов в минуту. По сравнению с большими 15+ дюймовыми лопастями #1 Rowenta, это почти сопоставимая мощность воздушного потока с лопастями, которые примерно на 50% короче.
    • Низкий уровень шума. Вихревая циркуляция воздуха производит меньше шума, чем стандартный напольный вентилятор с высокой скоростью вращения.

    Уровень шума Vornado 630 составляет 43 дБ при минимальной настройке и 52 дБ при максимальной настройке. Всего у него 3 скорости вращения вентилятора. У него нет чрезвычайно низких уровней децибел, но весь диапазон скоростей вращения вентилятора производит минимальное количество шума.

    Если вы проверите звуковые характеристики, то увидите, что Vornado 630 производит воздушный поток 30,8 кубических футов в минуту на дБ при самой высокой настройке, что выше звуковых характеристик 25 кубических футов в минуту/дБ напольных вентиляторов со стандартным уровнем шума.

    В целом, Vornado 630 — один из самых надежных бесшумных напольных вентиляторов. Он имеет фирменный вихревой воздушный поток и стоит около 70 долларов:

    Vornado 630 CR1-0074-06 Обзор

    Плюсы

    • Вихревая циркуляция воздуха позволяет использовать лопасти меньшего размера и не такие высокие обороты в целом
    • 9 9 уровень шума во всем диапазоне скоростей вращения вентилятора
    • Может производить достаточный воздушный поток 1600 CFM
    • Один из самых надежных напольных вентиляторов с низким уровнем шума

    Минусы

    • На низкой скорости децибеллметр по-прежнему показывает 43 дБ, что не совсем тихо
    • 30,8 куб.
    • Имеет только 3 скорости вращения вентилятора (лучше 5)

    Купить Vornado 630 CR1 здесь


    0794

    Уровень шума: 30 дБ – 40 дБ Макс. Воздушный поток: 1864 кубических футов в минуту Звуковые характеристики: 46,6 кубических футов в минуту на дБ Настройки скорости: 4 скорости Диаметр лезвия: 8 дюймов Вес: 2,09 фунта Цена: $$$$ Рейтинг:

    AICase — один из самых интересных напольных вентиляторов. Это вентилятор с батарейным питанием, обеспечивающий невероятно низкий уровень шума; от 30 до 40 дБ. Это удивительно тихо.

    Двигатель вентилятора с батарейным питанием очень тихий; это профи. Однако это двигатель с батарейным питанием; это может быть кон. Да, он портативный, но в большинстве случаев дома мы используем напольные вентиляторы; подключить его к розетке намного проще, чем зарядить аккумулятор.

    В целом, напольный вентилятор AICase имеет довольно мощный воздушный поток 1864 кубических футов в минуту при звуковых характеристиках 46,6 кубических футов в минуту/дБ. Это самые высокие звуковые характеристики среди всех напольных вентиляторов.

    Проблема с вентилятором AICase заключается в том, что он может быть весьма ненадежным. Этот стоячий стержень может быть довольно неустойчивым, особенно если вы запускаете вентилятор с максимальным выходным потоком воздуха.

    Тем не менее, с очень низкой ценой около 40 долларов США, это может быть идеальным тихим вентилятором для ваших нужд:

    Обзор перезаряжаемого вентилятора AICase

    Плюсы

    • Самый тихий напольный вентилятор с уровнем шума 30-40 дБ интервал уровней для 4 скоростей вентилятора
    • Переносной; вы даже можете использовать его на улице без необходимости подключения к стандартной розетке 120 В
    • Чрезвычайно высокие звуковые характеристики (46,6 CFM/дБ)
    • Создает мощный воздушный поток 1864 CFM

    Минусы

    • Питание от батареи; нужно неоднократно подзаряжать аккумулятор
    • Имеет немного хлипкую конструкцию; стойка довольно неустойчива
    • Не так уж и надежна

    Купить вентилятор AICase здесь


    4.

    Маленький тихий портативный напольный вентилятор: Tredy TD-CF-7M
    Уровень шума: 27 дБ – ?
    Макс. Воздушный поток: н/д
    Звуковые характеристики: н/д
    Настройки скорости: 3 скорости
    Диаметр лезвия: 8 дюймов
    Вес: 4,2 фунта
    Цена: $$$$
    Рейтинг:

    Tredy TD-CF-7M — очень маленький тихий напольный вентилятор. Это напольный вентилятор, но он настолько мал, что его можно использовать и как настольный вентилятор.

    Очень сложно получить характеристики Tredy. Но одна доступная спецификация — это уровень шума 27 дБ при низкой скорости вращения вентилятора. Это буквально самый низкий показатель в децибелах среди всех напольных вентиляторов, которые мы видели, и поэтому мы считаем, что Tredy TD-CF-7M должен быть включен в этот список:

    Обзор Tredy TD-CF-7M

    Pros

    • Incredibly low 27 dB noise levels at the lowest speed

    Cons

    • Not much except the 27 dB noise levels is known about it (lack of specs sheet)

    Купить Tredy TD-CF-7M можно здесь


    Это был краткий обзор напольных вентиляторов и их уровня шума. Надеюсь, теперь у вас есть немного больше информации, на основании которой вы сможете принять решение о том, какой напольный вентилятор вам идеально подходит.

    Содержание

    Тепловые насосы | Министерство энергетики

    Энергосбережение


    Тепловые насосы представляют собой энергоэффективную альтернативу печам и кондиционерам для всех климатических условий. Как и ваш холодильник, тепловые насосы используют электричество для передачи тепла из прохладного помещения в теплое, делая прохладное помещение более прохладным, а теплое – теплее. Во время отопительного сезона тепловые насосы переносят тепло из прохладной улицы в ваш теплый дом. В сезон охлаждения тепловые насосы переносят тепло из вашего дома на улицу. Поскольку они передают тепло, а не производят тепло, тепловые насосы могут эффективно обеспечивать комфортную температуру для вашего дома.

    Канальные воздушные тепловые насосы

    Существует три основных типа тепловых насосов, соединенных воздуховодами: воздух-воздух, водяной и геотермальный. Они собирают тепло из воздуха, воды или земли за пределами вашего дома и концентрируют его для использования внутри.


    Наиболее распространенным типом теплового насоса является воздушный тепловой насос, который передает тепло между вашим домом и наружным воздухом. Современный тепловой насос может снизить потребление электроэнергии для отопления примерно на 50% по сравнению с электрическим нагревом сопротивления, таким как печи и плинтусные обогреватели. Кроме того, высокоэффективные тепловые насосы осушают воздух лучше, чем стандартные центральные кондиционеры, что приводит к меньшему потреблению энергии и более комфортному охлаждению в летние месяцы. Воздушные тепловые насосы использовались в течение многих лет почти во всех частях Соединенных Штатов, но до недавнего времени они не использовались в районах, где длительные периоды отрицательных температур. Однако в последние годы технология теплового насоса с воздушным источником продвинулась настолько, что теперь она предлагает законную альтернативу отоплению помещений в более холодных регионах.

    Бесканальные воздушные тепловые насосы


    Для домов без воздуховодов воздушные тепловые насосы также доступны в версии без воздуховодов, называемой мини-сплит-тепловым насосом. Кроме того, специальный тип воздушного теплового насоса, называемый «чиллером с обратным циклом», генерирует горячую и холодную воду, а не воздух, что позволяет использовать его с системами лучистого обогрева пола в режиме обогрева.

      Геотермальные тепловые насосы


      Геотермальные (наземные или водные) тепловые насосы обеспечивают более высокую эффективность за счет передачи тепла между вашим домом и землей или ближайшим источником воды. Несмотря на то, что установка геотермальных тепловых насосов стоит дороже, они имеют низкие эксплуатационные расходы, поскольку они используют преимущества относительно постоянной температуры грунта или воды. Геотермальные (или геотермальные) тепловые насосы имеют ряд существенных преимуществ. Они могут снизить потребление энергии на 30-60%, контролировать влажность, прочны и надежны и подходят для самых разных домов. Подойдет ли вам геотермальный тепловой насос, будет зависеть от размера вашего участка, грунта и ландшафта. Геотермальные или водяные тепловые насосы могут использоваться в более суровых климатических условиях, чем воздушные тепловые насосы, и клиенты очень довольны этими системами.

        Абсорбционные тепловые насосы


        Относительно новым типом теплового насоса для жилых систем является абсорбционный тепловой насос (АТН), также называемый газовым тепловым насосом. Абсорбционные тепловые насосы используют тепло или тепловую энергию в качестве источника энергии и могут приводиться в действие с помощью самых разных источников тепла, таких как сжигание природного газа, пар, нагретая вода, воздух или вода, нагретая геотермальной энергией, и поэтому отличаются от компрессионных. тепловые насосы, приводимые в действие механической энергией. AHP более сложны и требуют более крупных агрегатов по сравнению с компрессионными тепловыми насосами. Меньшее потребление электроэнергии такими тепловыми насосами связано только с перекачкой жидкости.

          Дополнительные функции, которые следует искать в тепловом насосе

          Ряд инноваций повышает производительность тепловых насосов.

          В отличие от стандартных компрессоров, которые могут работать только на полную мощность, двухскоростные компрессоры позволяют тепловым насосам работать с производительностью, близкой к мощности нагрева или охлаждения, необходимой при любой конкретной температуре наружного воздуха, экономя энергию за счет сокращения операций включения/выключения и износа компрессора. Двухскоростные тепловые насосы также хорошо работают с системами зонального контроля. В системах зонального контроля, часто встречающихся в больших домах, используются автоматические заслонки, позволяющие тепловому насосу поддерживать разные температуры в разных комнатах.

          Некоторые модели тепловых насосов оснащены двигателями с регулируемой скоростью или двухскоростными двигателями на внутренних вентиляторах (воздуходувках), наружных вентиляторах или на обоих. Регулятор скорости вращения этих вентиляторов поддерживает комфортную скорость движения воздуха, сводя к минимуму холодные сквозняки и максимально экономя электроэнергию. Это также сводит к минимуму шум от вентилятора, работающего на полной скорости.

          Некоторые высокоэффективные тепловые насосы оснащены пароохладителем , который регенерирует отработанное тепло из режима охлаждения теплового насоса и использует его для нагрева воды. Тепловой насос с пароохладителем может нагревать воду в 2-3 раза эффективнее, чем обычный электрический водонагреватель.

          Еще одним достижением в технологии тепловых насосов является спиральный компрессор , который состоит из двух спиралевидных спиралей. Один остается неподвижным, а другой вращается вокруг него, сжимая хладагент, нагнетая его во все более мелкие области. По сравнению с типичными поршневыми компрессорами спиральные компрессоры имеют более длительный срок службы и работают тише. По некоторым данным, тепловые насосы со спиральными компрессорами обеспечивают на 10–15 °F (5,6–8,3 °C) более теплый воздух в режиме обогрева по сравнению с существующими тепловыми насосами с поршневыми компрессорами.

          Хотя большинство тепловых насосов используют электрические нагреватели сопротивления в качестве резерва в холодную погоду, тепловые насосы также могут быть оснащены газовой печью, иногда называемой двухтопливной или гибридной системой, в дополнение к тепловому насосу. Это помогает решить проблему менее эффективной работы теплового насоса при низких температурах и сократить потребление электроэнергии. Есть несколько производителей тепловых насосов, которые объединяют оба типа тепла в одной коробке, поэтому эти конфигурации часто представляют собой две меньшие, расположенные рядом стандартные системы, использующие один и тот же воздуховод.

          По сравнению с печью, работающей на топливе, или стандартным тепловым насосом, этот тип системы также может быть более экономичным. Фактическая экономия энергии зависит от относительной стоимости топлива для сжигания по отношению к электроэнергии.

          • Учить больше
          • Ссылки

          Системы тепловых насосов

          Воздушные тепловые насосы Узнать больше

          Бесканальные мини-сплит-тепловые насосы Узнать больше

          Геотермальные тепловые насосы Узнать больше

          Газоабсорбционный тепловой насос Узнать больше

          Эксплуатация и техническое обслуживание теплового насоса Узнать больше

          Программируемые термостаты Узнать больше

          • Отопление и охлаждение ENERGY STAR

          «Чарджерс» против «Чифс» — 2-я неделя 2022 года.

          Обзор игры: 3 вещи, на которые стоит обратить внимание в

          . Сегодня вечером «Чарджерс» выйдут на шумный стадион «Эрроухед», чтобы сразиться с «Чифс» в матче, который должен стать самым популярным в течение первых восьми недель сезона 2022 года. В то время как многие могут видеть, что эта игра идет в любом случае, в букмекерской конторе DraftKings Чифы являются фаворитами с четырьмя очками с набором больше / меньше в 54 очка.

          Теперь давайте проясним, в этой игре есть миллион вещей, за которыми стоит внимательно следить, но если бы я сделал больше, чем три, мы бы были здесь весь день. Итак, с некоторой помощью нашего собственного Мэтью Стэнли, вот три вещи, за которыми мы будем следить в ближайшее время, как только все начнется в Канзас-Сити.

          1.) Как сыграет второстепенный матч с пас-кетчерами Канзас-Сити?

          Петерсон: У «Чифс» больше нет Тайрика Хилла, и я не могу выразить, какое облегчение это должно принести поклонникам «Чарджерс».

          Однако, несмотря на то, что их последнее выступление было против одного из худших второстепенных игроков во всей лиге в Аризоне, «Чифс» продемонстрировали, что не собираются пропускать ни секунды, когда дело доходит до очков.

          С тремя новыми лицами в списке плеймейкеров Патрика Махоумса — все с разным набором навыков — я очень заинтригован, чтобы увидеть, как именно защита Чарджерс выберет матч в четверг вечером.

          Джуджу Смит-Шустер выглядит как WR1 команды с точки зрения опыта и способностей, в то время как Маркес Вальдес-Скантлинг и Скай Мур больше соответствуют вертикальным угрозам, которые могут оказать давление на заднюю часть в любой игре. Затем одним из одиноких вернувшихся в эту группу является Меколе Хардман, также еще один быстрый приемник, который теперь внезапно стал одним из ветеранов группы.

          Поскольку «Чарджерс» ждут начала игры, чтобы узнать, сыграет Джей Си Джексон или нет, можно предположить, что у команды есть два плана — один с Джексоном и один без него — когда дело доходит до смягчения последствий этих плеймейкеров.

          Если Джексон сыграет, я полагаю, ему будет поручено следить за Смитом-Шустером. Он самый разносторонний в команде, и его удаление с поля, безусловно, даст Чарджерс преимущество. Если это так, я ожидаю, что Асанте Сэмюэл-младший и Брайс Каллахан будут бороться с Муром и Хардманом, в то время как Мишель Дэвис рисует MVS из-за того, что их скорость и размер хорошо совпадают снаружи.

          Тогда, конечно, Дервин Джеймс сделает свое дело против Трэвиса Келси, так как это, кажется, хорошо срабатывает каждый раз, когда встречаются эти две команды. Ознакомьтесь с твитом Дэниела Поппера ниже, чтобы увидеть, как Трэвис Келси получает сплиты, когда Джеймс находится на поле / вне поля в их паре матчей в 2021 году.

          Пятничная тетрадь выходит в среду!

          Много самородков и лакомых кусочков о том, как #Чарджерс будут готовиться к нападению Чифов, включая эту дикую статистику Дервина Джеймса против Трэвиса Келси в прошлом сезоне. https://t.co/iitrkg7U0D pic. twitter.com/0qIYb4fHAQ

          — Дэниел Поппер (@danielrpopper) 14 сентября 2022 г.

          2.) Сможет ли Майк Уильямс оправиться от своего выступления на первой неделе против посредственного второстепенного игрока «Чифс»?

          Петерсон: В воскресенье открытия сезона, когда игроки, имеющие отношение к фэнтези, показали множество неудачных выступлений уток, Майк Уильямс, к сожалению, завершил игру против «Рейдеров» со строкой статистики, которая с таким же успехом могла бы ответить вам шарлатанством.

          Лучший принимающий команды год назад не записывал свой первый прием до четвертой четверти и закончил день всего с двумя ловлями на 10 ярдов. Теперь «Рейдеры» сделали все возможное, чтобы ограничить попытки «Чарджерс» вести горячую игру на поле, а защитник второго года Нейт Хоббс чертовски здорово сыграл против гораздо более высокого «Уильямса». Но, в конце концов, «Чарджерс» платят Уильямсу большие деньги за преодоление этих факторов, особенно когда Кинан Аллен выбывает из игры.

          Второстепенная команда «Чифс» только что потеряла защитника-новичка первого раунда Трента Макдаффи как минимум на месяц после того, как его поместили в НП. Остаются Рашад Фентон, выдающийся второкурсник Л’Джариус Снид и новичок седьмого раунда Джейлен Уотсон. В то время как Уотсон, безусловно, является слабым звеном, Снид выходит из игры против «Кардиналов», где он получил элитную общую оценку 90,2, включая оценку 90,2 за освещение. У Фентона были общие оценки и оценки покрытия 64,7 и 65,4 соответственно, так что вы можете видеть, что у них есть высококлассный защитник в паре с парой посредственных исполнителей (у Уотсона даже нет официальной страницы игрока на веб-сайте PFF).

          Снид вполне может оказаться в тени Уильямса. Если этого не произойдет, ему нужно будет быстро извлечь выгоду из своих несоответствий, когда появится шанс.

          3.) Дуэль квотербеков

          Стэнли: Патрик Махоумс и Джастин Герберт — два лучших и самых захватывающих квотербека в НФЛ. У них обоих очень мощные и точные руки, и оба могут действовать на лету, когда игра ломается.

          Махоумс засветился в статистике на первой неделе, выполнив 77% своих пасов на пути к 360 ярдам паса и пяти приземлениям пасом. У Герберта также была успешная первая неделя с процентом завершения 76,5% на пути к 279.ярдов и три приземления. Ему удалось добиться всех этих замечательных показателей до того, как нападение, по сути, провалилось на протяжении всей четвертой четверти.

          Эта игра может просто сводиться к тому, кто добьется наибольшего успеха против двух хороших защит в прайм-тайм. Как бы ни сложилась игра, это будет захватывающая битва между двумя лучшими квотербеками НФЛ, и мы все должны постараться получить от нее как можно больше удовольствия, независимо от того, кто в итоге победит.

          (Конечно, Go Chargers, детка!)


          Коэффициенты/линии могут быть изменены. Применяются положения и условия. Подробнее см. на странице draftkings.com/sportsbook .

          15 самых могущественных истребителей демонов в Kimetsu No Yaiba, рейтинг

          Убийца демонов покорил мир после своего аниме-дебюта в 2019 году. Манга сейчас закончена и постоянно доминирует в чартах самых продаваемых манга, продав миллионы копий. копий по всему миру. Убийца Демонов — это историческая серия сёнэн, действие которой происходит в период Тайсё в Японии, но с демоническим уклоном.

          СВЯЗАННЫЕ: 10 сильнейших персонажей-истребителей демонов, рейтинг

          После того, как семья Танджиро Камадо была убита Королем Демонов Музаном Кибуцудзи, его сестра Незуко становится демоном. Танджиро объединяется с Корпусом истребителей демонов после встречи с Гию Томиокой, интровертом и меланхоликом Водяной Хаширой. Корпус — последняя линия обороны против кровожадных демонов, правящих ночью, и только сильнейшие истребители демонов могут выстоять против Музана и его Верхних лун и получить шанс выйти из боя живыми.

          Обновлено Жасмин Венегас от 18 октября 2021 г. : После завершения манги Убийца демонов фанаты смогли увидеть многих Убийц демонов в своих лучших проявлениях. Многие смогли разблокировать новые способности, которые дали им больше шансов победить Верхние Луны. Этот список содержит не только Хашира, но и самых выдающихся Истребителей, которые появлялись на протяжении всей серии.

          Обновлено Сарой Мартин 13 сентября 2022 г.: Поскольку поклонники «Убийцы демонов » с нетерпением ждут третьего сезона аниме, мы добавили в этот список еще больше информации о сильнейших членах Корпуса истребителей демонов.

          Впереди спойлеры манги!

          15 Генья Шинадзугава получает силу демона, поедая их

          Генья считается более слабым Убийцей Демонов, поскольку Верхняя Луна 1 считала его наименьшей угрозой во время битвы с Генией и несколькими Хаширами. Генья может поглотить силу демона, съев часть его, получив его способности и превратив их в свое собственное уникальное Искусство Кровавого Демона.

          Генья также способен регенерировать себя, но его основное оружие – пистолет Ничирин. В отличие от других Истребителей в Убийце Демонов , он не продержался бы в одиночку против Высшей Луны очень долго.

          14 Иноске Хашибара сражается вместе с Зеницу и Танджиро на равных

          Иноске — любимый кабан фанатов сериала в посудной лавке. Он выдержал такие же жестокие тренировки, как Зеницу и Танджиро, хотя ему нужна была какая-то мотивация, чтобы продолжать. Иноске способен делать все, что он намеревается сделать, и его соревновательный дух является его главной движущей силой.

          Его соперничество с Танджиро одинаково весело и вдохновляюще. Иноске вырос в горах, поэтому он вырос среди диких животных. Он гибкий, подвижный и обладает острым звериным чутьем, что делает его быстрым и сильным.

          13 Зеницу Агацума победил Высшую Луну в одиночку

          Зеницу утверждает, что никогда не хотел стать истребителем демонов и был вынужден сделать это, чтобы выплатить долг, и он всегда просит девушек выйти за него замуж, чтобы он мог перестать быть истребителем демонов и прожить долгую жизнь, но он нельзя недооценивать.

          СВЯЗАННЫЕ: Дзюдзюцу Кайсен: 20 сильнейших персонажей аниме (на данный момент)

          Зеницу невероятно силен, но только когда он без сознания. Он засыпает, когда рушится под тяжестью собственного страха, и его тело борется исключительно на инстинктах, используя свой стиль Громового Дыхания. Он доказал, что может быть способным бойцом даже бодрствуя, победив Верхнюю Луну 6 в одиночку.

          12 Канао Цуюри прошла многолетнее обучение у Шинобу

          Когда Канао впервые встретил Танджиро, он уже мог сказать, что по способностям она очень близка к Хашире. Ее тренировали Шинобу Кочо и ее сестра Канаэ Кочо, и она была одной из немногих выживших, прошедших окончательный отбор.

          Как и Иноске, она играет ключевую роль в победе над Верхней Луной 2, хотя ей приходится использовать стиль дыхания, который позволяет ей видеть мир в замедленном темпе. Канао очень застенчива и никогда не принимала решений, не посоветовавшись со своим счастливым броском монеты, но с тех пор она вышла из своей скорлупы.

          11 Шинобу Кочо имеет множество смертельных ядов

          Шинобу может казаться спокойной, всегда с улыбкой на лице. Однако это только для того, чтобы замаскировать свирепую истребительницу демонов, которой она на самом деле и является. Как насекомое Хашира, Синобу с улыбкой сражает свирепых демонов. Шинобу использует стиль дыхания насекомых, ответвление цветочного дыхания, которое само является ответвлением дыхания воды.

          Она владеет тонким мечом, который сам по себе не наносит большого урона, но она наполняет свои атаки ядом глицинии, чтобы быстро расправиться с любым демоном, с которым она сталкивается. У нее может не хватить сил, чтобы отрубить голову демону, но ее обширные знания о ядах делают ее невероятно смертоносной.

          10 Обанай Игуро называют вторым самым слабым Хашира

          В то время как Синобу считается самым слабым Хаширом, Обанай известен как второй по слабости. В отличие от Шинобу, которая никогда не активировала свою метку истребителя демонов, Обанай смог активировать свою. Это позволяет Обанаю сражаться с максимальной эффективностью, даже когда он теряет зрение.

          СВЯЗАННЫЙ: 15 сильнейших гулей SS и выше рейтинга в Tokyo Ghoul, рейтинг

          Он полагается на своего белого змея, Кабурамару, который рассказывает ему все, что ему нужно знать о своем окружении. Однако он считается самым слабым из-за своего маленького роста и ограниченной ловкости. Тем не менее, Обанаи отлично сразился с Музаном в Замке Бесконечности.

          9 Танджиро Камадо может сражаться вместе с Хаширой

          Танджиро стал истребителем демонов, чтобы выследить демона, который убил его семью и превратил его сестру в демона. Редкость среди других Истребителей, Танджиро сочувствует демонам. Он убивает их, но понимает, что у большинства демонов не было выбора, когда они были преобразованы.

          Танджиро использует стиль водного дыхания и позже вспоминает, что он также может использовать Танец Бога Огня, технику, которой его научил отец, и которую могут использовать только члены семьи Камадо. Танджиро – ключевой игрок в серии, когда дело дошло до победы над многими Верхними Лунами.

          8 Мицури Канродзи обладает невероятной физической силой

          Мицури Канродзи — Лав Хашира из Корпуса Истребителей Демонов. Мицури застенчива, нежна, жизнерадостна и имеет плотность мышц в восемь раз больше, чем у обычного человека, что делает ее ужасно сильной, несмотря на ее тонкие конечности. Ее сила настолько невероятна, что она могла противостоять атакам, которые не выдержало бы обычное человеческое тело, и даже оторвать Музану руку.

          Мицури использует Дыхание Любви и владеет довольно уникальным мечом, который может использовать только она. Ее меч чрезвычайно тонкий и мягкий, что затрудняет его использование в качестве традиционного меча, поэтому вместо этого Мицури использует его как своего рода хлыст. Ее сила и уникальный меч означают, что она обладает самыми быстрыми техниками из всех Хашира.

          7 Тенген Узуи обучался как ниндзя и хашира

          Одного взгляда на Тенгена Узуи достаточно, чтобы большинство людей предположило, что он один из сильнейших истребителей демонов. Этот яркий убийца демонов изначально происходил из семьи шиноби. Он не соглашался с идеологией своего отца использовать людей в качестве инструментов, поэтому он ушел и присоединился к Корпусу истребителей демонов и стал Хаширой Звука.

          СВЯЗАННЫЕ: 10 сильнейших наставников аниме, ранжированные по силе

          Тенген обладает такой же силой и скоростью, что и его товарищ Хашира, чтобы легко превзойти демонов, с которыми он сталкивается, но его стиль дыхания отличает его от других. Он использует стиль звукового дыхания, который является ответвлением стиля дыхания грома. Тенген изобрел его самостоятельно.

          6 Кёдзюро Ренгоку чуть не победил Аказу в одиночку

          Ренгоку — жизнерадостный Пламенный Хашира. Его стиль огненного дыхания купает демонов в огненном море. Ренгоку даже согласился взять Танджиро под свое крыло и обучить его до событий 9 сентября.0706 Муген Поезд .

          Убийца демонов Поклонники видели его только в двух крупных боях, оба из которых произошли во время фильма Mugen Train . Тем не менее, Ренгоку смог сразиться с демонами, одновременно защищая 200 пассажиров поезда, в котором происходит битва, даже выстояв против Высшей Луны, Аказы, какое-то время, прежде чем он был побежден.

          5 Муитиро Токито победил Верхнюю Луну 5

          Муичиро может показаться немного легкомысленным, всегда погруженным в свои мысли, но он преданный истребитель демонов и один из самых могущественных среди них. Как Туманный Хашира, он использует стиль дыхания тумана, производный от стиля дыхания ветра.

          Муитиро полностью освоил свой стиль дыхания до такой степени, что может использовать его, чтобы легко сражаться и сокрушить демона Верхней Луны, а также создать совершенно новую форму для стиля дыхания. Муичиро также разблокировал Метку Убийцы Демонов, которая дала ему достаточно сил, чтобы легко убить Верхнюю Луну 5.

          4 Санеми Шинадзугава выживает в битве против Верхней Луны 1

          Санеми — очень вспыльчивый человек, питающий глубокую ненависть к демонам, но это можно понять. Санеми потерял так много людей, о которых он заботился, из-за демонов. Тело Санеми также покрыто шрамами, накопленными за годы борьбы с демонами.

          СВЯЗАННЫЙ: 10 сильнейших кланов в Конохагакуре Наруто, рейтинг

          Мастерство Хаширы Ветра с клинком и стиль дыхания Ветра настолько велики, что даже Кокушибо, демон Верхней Луны 1 с сотнями лет навыков и опыта, был впечатлен силой Санеми.

          3 Гию Томиока — самая способная водная хашира

          Гию Томиока был первым истребителем демонов, которого когда-либо встречал Танджиро. Увидев, как недавно преобразованный Незуко защищает Танджиро, Томиока указывает им на Урокодаки и Корпус истребителей демонов. Томиока может быть не лучшим в социальных взаимодействиях, но его товарищ Хашира признает его одним из самых сильных среди них.

          Как Хашира Воды, Томиока является мастером Стиля Водного Дыхания. Навыки Томиоки настолько исключительны, что он без труда победил Демона-Паука и Руи, демона Нижней Луны. Даже Аказа, демон Верхней Луны, сказал, что он был самым опытным Водяным Хаширом за последние 50 лет.

          2 Гёмей Химэдзима на данный момент самый сильный Хашира

          Гёмей Химэдзима — Каменный Хашира Корпуса Истребителей Демонов. Вместо типичных клинков Ничирин, которые используют истребители демонов, Гёмей владеет разрушительно сильным ручным топором с шипастым цепом, прикрепленным к рукояти длинной цепью. В сочетании со своим стилем каменного дыхания Гёмей, несомненно, является самым могущественным истребителем демонов.

          Танджиро и Иноске считают Гёмея самым могущественным истребителем демонов даже среди других Хашира. Кокушибу, демон Верхней Луны 1, также поддерживает это утверждение, говоря, что естественные физические способности Гёмея были натренированы до абсолютного пика, и демон также признал, что он не встречал воина калибра Гёмея за последние 300 лет.

          1 Ёриичи Цугикуни чуть не победил Музана в одиночку

          Ёриичи считается сильнейшим истребителем демонов из когда-либо существовавших. Он настолько силен, что боевой кукле, созданной по его образу, потребовалось несколько рук, чтобы точно воспроизвести его движения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
