схема и правила работы, пошаговая инструкция, сложности, регулировка без ошибок

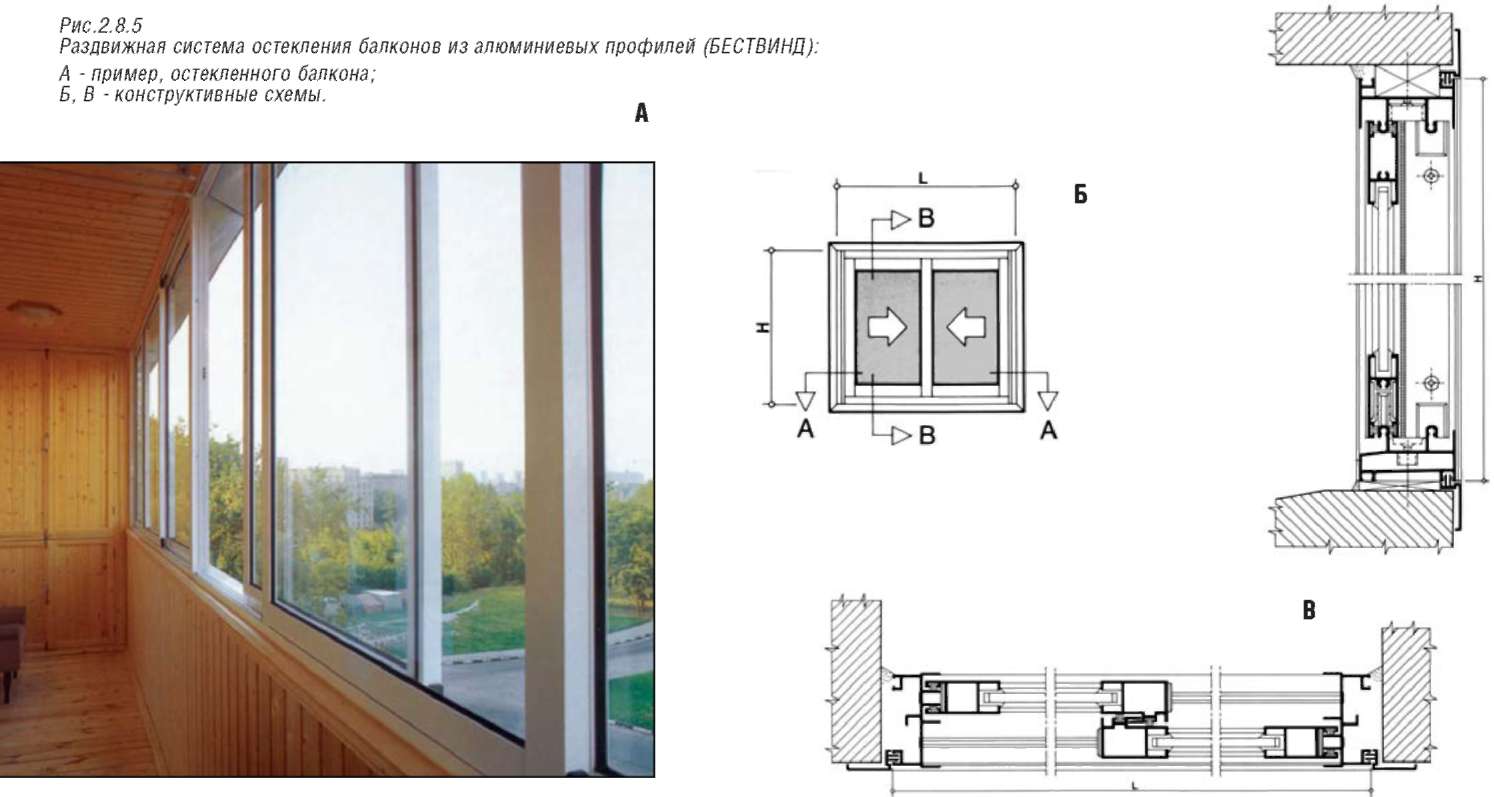

Раздвижные алюминиевые системы сегодня стали самым востребованным видом остекления балконов и лоджий.
Это объясняется тем, что такой вариант наиболее практичный, простой в монтаже и эксплуатации.
А кроме того раздвижное остекление практически не требует места, поскольку створки перемещаются по направляющим, по системе «шкаф-купе».
Новейшие уплотняющие системы позволяют это выполнять очень герметично, поэтому помещение на балконе будет защищено от всех видов атмосферных осадков.
Современные направляющие конструкции, обеспечивают усовершенствованное скольжение створок и задерживает процесс выработки подшипников.
Профиль покрыт внешним антикоррозионным слоем электростатическим методом порошкового напыления, поэтому такие рамы долговечны, не бояться перепадов температуры и смогут успешно эксплуатироваться от 80 до 100 лет.
Содержание
- 1 Общие правила
- 2 Какие инструменты потребуются?
- 3 Пошаговая инструкция
- 3.
1 Отличия в процессе для лоджии
- 3.
- 4 Сложности в процессе остекления
- 5 Что потребуется для настройки?
- 5.1 Как правильно отрегулировать?
- 5.2 Возможные ошибки
- 6 Полезное видео
- 7 Заключение
1 Отличия в процессе для лоджииОбщие правила
При монтаже раздвижных алюминиевых конструкций нужно в точности соблюдать все требования установки, начиная от правильного замера рамы. От этого будет зависеть качество и долговечность установленного алюминиевого блока.
Важно. При выполнении монтажных работ нужно учитывать особенности конструкции балкона и лоджии.
Первый выступает за внешнюю стену, поэтому креплению рамы потребуется сделать более основательным и продуманным, а второй утоплен внутрь помещения за срез внешней стены дома, поэтому фиксацию рамной конструкции выполнить намного проще.
Монтажные работы начинают только после того, как будет выполнен тщательный осмотр балкона или лоджии на предмет оценки их техсостояния и возможности выдерживать дополнительные повышенные нагрузки.
Если окажется, что оно неудовлетворительное, то потребуется выполнить работы по усилению конструкций.
Основание для монтирования раздвигающихся алюминиевых окон на балконе и лоджии должно быть крепким и надежным, в первом случае используют металл, во втором используют материал стен — кирпич или бетон. Во время установки рамы нужно будет убедиться, чтобы профиль не имел прогибов и деформаций.
Если на балконе или лоджии установлена старая рама, ее потребуется демонтировать, для этого выполняют следующие операции:
- Снимают створки с петель, в основном эту операцию выполняют с использованием отвертки, но в некоторых случаях, когда все соединения проржавели, приходится применять лом.
- Работу обязательно выполняют не менее 2-х человек, с соблюдением мер безопасности, чтобы демонтируемые элементы не упали на улицу.
- Недопустимо разбивать стекла, они должны выниматься из рамы после снятия штапиков.
- После снятия створок снимают раму, подоконник и отлив. В большинстве случаев для этого потребуется работать молотком и зубилом, выбивая в нескольких точках сквозные отверстия под отливом и подоконником.
- В щели вставляют лом, который помогает снять детали с крепления.
- Деревянную раму пропиливают в нескольких местах, что упростит ее съем частями.
- После удаления старой рамы проем тщательно очищают и выравнивают поверхности под монтаж алюминиевой рамы.
- Мусор и детали старой рамы выносят на контейнерную площадку или вывозят самостоятельно транспортом на свалку.
В большинстве случаев для этого потребуется работать молотком и зубилом, выбивая в нескольких точках сквозные отверстия под отливом и подоконником.Какие инструменты потребуются?
Для самостоятельного выполнения работ по установке алюминиевых конструкций потребуется подготовить следующий инструмент и оснастку:
- ножовка и ножницы по металлу;
- измерительные инструменты: уголок, линейка, рулетка и уровень для проведения измерений;
- дрель и шуруповерт, для выполнения отверстий и закручивания крепежей, при установке алюминиевого блока на балкон или лоджию;
- саморезы и шурупы;
- отвертка для закручивания крепежа;
- лом для демонтажа старой рамы;
- молоток для забивания крепежа в дюбели и подгонки элементов;
- зубило для демонтажных работ;
- набор шестигранных ключей для наладки работы блока;
- пистолет для герметизации зазоров;
- уплотнитель щеточный;
- герметик силиконовый атмосфероустойчивый;
- монтажная пена.
Важно! Опытные мастера советуют при выборе шуруповерта выбирать такую модель, чтобы она имела два аккумулятора, чтоб не простаивать в работе, пока он будет заряжаться.
Пошаговая инструкция
Конструкционные отличия расположения балкона требует исполнителю принять дополнительные меры, чтобы укрепить конструкцию и сделать герметизацию одновременно с трех сторон: снизу, сверху и с фронтальной части. Как правило, этой операции предшествует работа по обшивке ограждения балкона.
С учетом того что на балкон будет устанавливаться алюминиевая рама, обшивка должна быть усиленной, с установкой подрамника на периллы из металлического профиля, который должен закрепляться с металлическим ограждением балкона. К подрамнику будут устанавливаться направляющие.
В момент выполнения работ по фиксации особенное внимание обращают на обеспечение максимального расстояния 5 см между направляющей и внешним краем рамы.
Сборку алюминиевой раздвижной конструкции выполняют по месту, согласно схемы с заранее пронумерованными конструкциями.
Сначала их соединяют между собой шурупами, а потом устанавливают на ленточный крепеж с первоначальной фиксацией.
С целью регулирования уровня расположения рамы в проеме, применяются специальные регулировочные колодки, они помогают исполнителю четко выставить горизонталь конструкции.
Далее устанавливают подоконник и прикручивают его в подрамнике, к металлу.
Обратите внимание. Отлив устанавливают сверху подоконника, чтобы они впоследствии были прижаты остеклением. Некоторые специалисты советуют его прикручивать к раме, тогда не нужно будет заделывать щели силиконом.
Сборка рамных секций:
- Как правило, балкон не имеет большой длины, поэтому рама состоит из одной или двух секций, могут быть дополнительно установлены рамы на боковые стороны балкона.
- Прикручивают секции к подрамнику к металлическому профилю.
- Фиксируют верхнюю часть.
- Выравнивают собранную конструкцию по ранее установленным перфорированным полосам.
- По горизонтальному уровню высверливают отверстия под дюбели.
- После крепежа верха фиксируют бока и задувают монтажные зазоры пеной.
- Фиксируют козырёк, оставшиеся промежутки также закрывают пеной.
- Козырек на балкон устанавливают сверху подрамника.
- Мелкие щели в конструкции герметизируют силиконом.
- Приступают к установке створок, вначале вставляют верх створки в паз, прижимают ее наверх и вставляют нижнюю часть.
- Устанавливают москитную сетку, аналогично установке створке.
Отличия в процессе для лоджии
Лоджия утоплена за срез стены здания, фактически она имеет свободный прямоугольный проем, что упрощает монтаж и герметизацию конструкции.
В отличие от балконов лоджии могут иметь большую длину чем 3 м, поэтому для них алюминиевые рамы выполняются составными из нескольких частей.
Проем лоджии выполнен в каменных стенах, которые могут иметь существенные недостатки, способные повлиять на работу раздвижных устройств и плотность конструкции. Поэтому перед установкой алюминиевых рам потребуется выполнение ремонтных работ по выравниванию стеновых поверхностей на лоджии.
Сложности в процессе остекления
Раздвижные окна из алюминия на лоджии и балконе должны устанавливаться максимально точно, в противном случае створки могут не открываться. При нарушении технологии монтажа, как правило, возникают такие сложности:
- Створки с усилием продвигаются по направляющим, для устранения этого сбоя потребуется отрегулировать работу роликов.
- Защелка плотно не захлопывается, другими словами язычок не попадает за ответную планку. Это механизм блокировки, чтобы нельзя было открыть окно снаружи.
- Провисание оконных створок, нарушается целостность конструкции и резко снижается надежность рамы.
Что потребуется для настройки?
Большую часть плохого функционирования створок можно устранить путем выполнения регулирования ее движения.
Для этого потребуется приобрести набор шестигранных регулировочных ключей, которые продаются в любом строительном магазине или на строительном рынке.
Как правильно отрегулировать?
Чтобы отрегулировать ролики на алюминиевой створке, выполняют поднятие створки, для этого используют шестигранный ключ № 4. В раме с обоих торцов внизу располагаются технологические отверстия с накладкой черного цвета, если ее отогнуть, откроется нужный пользователю регулировочный винт.
Если необходимо поднять створку, ключ вращают против часовой стрелки. Аналогичные действия проделывают с другого торца.
Важно. Установку высоты роликов исполняют очень осторожно, контролируя, чтобы створку не перекосило по диагонали. В этом случае она не сможет закрываться на защелку. Работу проводят по уровню, в крайнем варианте, по отвесу.
Алгоритм регулирования защелки алюминиевой рамы:
- В том случае, когда при монтаже блока была неверно закреплена ответная деталь, ее следует перекрутить.
Для этого используют шестигранный ключ № 2,5, вставляют его в отверстие по центру и откручивают до момента, пока ответка не сможет свободно передвигаться по раме.
Далее ее перекручивают так, чтобы защелка полностью заходила в ответку.
- В случае, когда не защелкивается язычок, его нужно достать. Его удерживает фиксирующий винт. Тянут ручку створки вниз, после чего открывается отверстие для шестигранника №3, его вращают в противоположном в направлении к фурнитуре, к примеру, если защелка находится на левой торцевой части створки, то ключ поворачивают вправо и наоборот.
После того как фиксирующий винт будет расслаблен, язычок становится подвижным, его вытягивают и устанавливают «заподлицо» с краем алюминиевой рамы.
- Фиксирующий винт затягивают, створка станет плотно закрываться на защелку.
Возможные ошибки
Любая оконная конструкция имеет свои особенности, потому до того как выполнять наладку работоспособности створок нужно ознакомиться с паспортом изделия и порядком установки и эксплуатации блока.
Невыполнения этих простых правил приводит к большим проблемам в работе дорогостоящей конструкции, она становится источником шума, влаги и холода. И не всегда это можно устранить простыми методами настройки.
Если после выполнения настройки, ситуация с восстановлением работоспособности створки не улучшилась, скорее всего придется выполнить более сложный ремонт и, возможно, пригласить для этого представителей завода изготовителя блока, особенно если гарантийные сроки на комплект не закончились.
Примерный перечень восстановительных работ на алюминиевой раздвигающейся балконной раме:
- Замена уплотнителей, испорченные резиновые изделия могут вызывать перекос створок.
- Подтяжка всей фурнитуры, с последующей частичной заменой неисправных узлов.
- Регулировка работы створок.
Важно! В ходе практических наработок по эксплуатации таких алюминиевых конструкций была установлена прямая зависимость между функциональностью створок и ежегодным техническим обслуживанием балконной рамы.
О том, что такие системы нужно ежегодно обслуживать многие владельцы даже не догадываются, что приводит к преждевременному выходу строя фурнитуры и уплотнителей, которые и становятся причиной несрабатывания створок.
Полезное видео
Технология остекления балкона раздвижными алюминиевыми окнами:
Заключение
Прекрасный и комфортный балкон — заветная мечта многих владельцев квартир. Этим объясняется тот факт, что с каждым годом желающих установить алюминиевые раздвижные рамы на балконах и лоджиях становится все больше.
Такие конструкции превышают по функциональности и качественным характеристикам распашные модификации, а срок эксплуатации намного больше традиционных металлопластиковых балконных рам.
Как собрать алюминиевое раздвижное окно
Содержание
ToggleРаздвижные алюминиевые окна не только создают уютную атмосферу в доме, но и не занимают лишний свободный сантиметр пространства при открывании. Из-за прочности алюминиевых профилей раздвижные окна надежны и долговечны, а также имеют максимальную светопропускную способность. Такие окна прекрасно смотрятся в любом интерьере.
Подобные шкафу-купе, раздвижные окна – идеальный вариант для балконов и лоджий. Они не мешают свободному передвижению по маленькому помещению. Можно на балконе устроить целую оранжерею, заставив подоконник цветами, при этом, не заботясь о постоянной перестановке вазонов при открытии окна. Створка раздвижного окна снабжена специальным замком, который фиксирует окно в закрытом положении, защищая квартиру от пыли и атмосферных осадков.
В данной статье пошагово рассмотрим, как самостоятельно собрать алюминиевое раздвижное окно.
Что нужно знать перед сборкой раздвижных окон из алюминия
Очень важно перед тем, как собрать алюминиевое раздвижное окно, осмотреть поверхность стеклопакета и рамы на образование трещин и царапин.
Раздвижное окно с обнаруженными дефектами возвращается компании, где было приобретено.
Приступая к монтажу раздвижных окон из алюминия, нужно аккуратно демонтировать старое окно с подоконником и подготовить оконный проем.
Рекомендуем рассмотреть в качестве варианта безрамное остекления балкона или лоджии, а также обратить внимание на выносное остекление балкона, которое поможет вам увеличить пространство. Однако, не стоит забывать про минусы, которыми обладает тот или иной тип остекления. Например, если Вы хотите чтобы балкон зимой был теплым, безрамное остекление в таком случае не подойдет.
Деревянную раму от старого окна необходимо перепилить в нескольких местах, чтоб легче было снять конструкцию с оконного проема. Затем, поддев фомкой места пропила, аккуратно удалить. Подоконник удаляется с помощью зубила и молотка.
Демонтировав старую конструкцию, с оконного проема удаляются оставшиеся осколки бетона и детали крепежей. Сильно поврежденные, а также перекошенные проемы выравниваются цементным раствором и оставляют до полного его затвердения.
Перед монтажом раздвижных окон из алюминия лучше прогрунтовать проем.
Схема сборки алюминиевых раздвижных окон – общий ход работ
Установка рамы
Монтаж раздвижных окон из алюминия начинается с установки рамы. На видеоролике, представленном ниже, подробно показан процесс сборки рамы алюминиевых раздвижных окон.
1. В основном детали конструкции раздвижных окон приходят уже в разобранном виде, отдельно рама от стеклопакета с фурнитурой. В собранной конструкции рама освобождается от стеклопакета и створок, и с помощью клиньев ставится в оконный проем и выравнивается по уровню.
2. По длине рамы и стены просверливаются отверстия для крепежей, в которые ввинчиваются шурупы, чтоб в дальнейшем вставить стеклопакеты обратно. Чтобы не запутаться со штапиками, их можно пометить маркером.
3. При превышении 5 мм зазора между боковым проемом и рамой раздвижного окна необходимо воспользоваться дополнительными пластинами.
4. Рама крепится в стену анкерным болтом или с помощью анкерной пластины. Лучше использовать анкерную пластину, она не так повреждает профиль. Крепится она двумя саморезами. Один прикручивается к раме, второй – к стене.
5. Установленная рама запенивается монтажной пеной по всему окну снизу вверх. Через два часа аккуратно из под рамы вынимаются клинья. Возникшие пустоты снова заполняются монтажной пеной.
Остатки застывшей пены срезаются. Также снаружи окна по длине конструкции можно наклеить специальную пленку, которая пропускает воздух и задерживает воду.
Установка створок алюминиевого окна

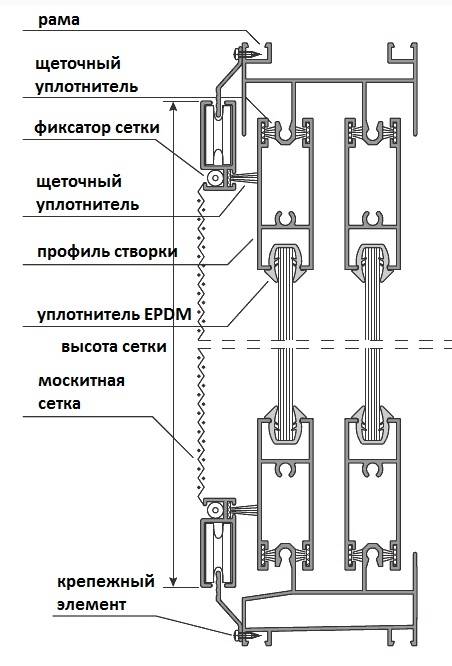

Раздвижное алюминиевое окно представляет собой систему направляющих со встроенными створками. Раздвижные створки перемещаются в нужном направлении с помощью роликов и могут комбинироваться с глухими створками.
1. Монтаж створок раздвижных окон начинается с установки направляющих. С помощью рулетки измеряется длина верха и низа рамы окна и наносится разметка на направляющие, по которым отрезается необходимая длина.
Место спила сглаживается напильником.
2. Готовые направляющие прикрепляют к раме шурупами сначала вверху и внизу рамы, потом по бокам. Промежуток между отверстиями шурупов составляет 30 см.
Зазор между направляющими и рамой не должен превышать 5 см, поскольку в зимнее время стена сможет промерзнуть.
Аналог алюминиевых раздвижных окон — окна Slidors с пластиковым профилем. Такой вид остекления считается теплым, хоть и менее эффективен, чем стандартные металлопластиковые окна. Однако для остекления балконов и лоджий Слайдорс зарекомендовал себя как наиболее оптимальный тип.
3. Дальше формируется П-образная форма из верхней и нижней и одного бокового элементов створки, куда вставляется стеклопакет или одинарное стекло толщиной 4-5 мм. Стороны стекла необходимо заранее обклеить резиновым уплотнителем. Для лучшего прилегания уплотнителя к поверхности, делаются в нем надрезы в угловых частях стекла. Готовое оконное стекло вставляется в створку, к которой с помощью шурупов закрепляется вторая боковая сторона створки.
Створка держится на 2-3 роликах, которые закрепляются внизу створки шурупами в 5 см от краев. Завинчивать шурупы необходимо на низких оборотах.
4. В пазы створки раздвижного окна вставляется щеточный уплотнитель щетинками друг к другу. Шегель должен выступать за размеры заготовки на пару миллиметров.
5. Створка раздвижного окна ставится сначала в верхнюю часть рамы, а затем ставится на нижние полозья направляющей.
6. Как только полностью собрано алюминиевое раздвижное окно, высота роликов для лучшего скольжения створок по полозьям направляющей регулируется в нижней части створки регулировочным винтом.
Для большего комфорта на окно с алюминия можно устанавливать сетку от комаров. Сетка перемещается с помощью роликов по отдельно предусмотренной направляющей.
Первое закрытие алюминиевого раздвижного окна потребует большого усилия, чтобы створка стала на свое место. Дело в том, что отверстия в верхних углах створки делаются больше по размеру, по сравнению с нижними углами, чтоб предотвратить неправильную постановку.
Алюминиевые раздвижные окна просты в уходе. Красивый внешний вид обеспечивает протирание стеклопакета и рамы мыльным раствором или специальными моющими средствами.
Для большего срока службы фурнитуру раз в год необходимо очищать от загрязнений и смазывать движущие части маслами.
Раздвижная алюминиевая оконная конструкция выделяется не только долговечностью и прочностью, она способствует созданию нестандартных по форме конструкций. Как дополнительные комплектующие, к окнам предлагаются отливы, роллеты, москитные сетки. Заказывая алюминиевое раздвижное окно, поинтересуйтесь заранее о комплектности.
Металлопластиковые окна и двери уже давно стали нормой. Рядовой потребитель обычно заказывает такую конструкцию на фирме и даже не догадывается, что установка входных пластиковых дверей обходится ему вполовину стоимости самих дверей. На практике установка пластиковой двери входной, балконной или межкомнатной выполняется по одной технологии и далее, мы попытаемся разобраться в тонкостях этой технологии.
Необходимые инструменты и материалы
Установка пластиковых дверей дело не хитрое, но если профессиональные монтажники приезжают на объект со своими инструментам, то вам, перед тем как установить пластиковую дверь своими руками, нужно позаботиться об инструменте и специальных материалах, благо всего этого добра нужно немного, а начнем мы со списка инструмента.
- Для блочных домов необходим перфоратор, в деревянном доме можно обойтись дрелью;
- Уровень пузырьковый – здесь достаточно полуметрового уровня;
- Шуруповерт;
- Отвес;
- Рулетка;
- Нож строительный;
- Молоток.
Для монтажа пластиковых дверей также потребуется определенный набор материалов, но если, к примеру, вместо шуруповерта можно взять отвертку, а профессиональный отвес заменить шнурком, то вспомогательные материалы должны быть исключительно качественные, заменить их чем-то дешевым нельзя, а монтаж пластиковой двери без них невозможен.
- Монтажная пена и пистолет под нее;
- Деревянные или пластиковые клинья;
- Анкерные болты диаметром 10 мм с потайной головкой;
- Анкерные пластины;
- Саморезы по металлу длиной 50 – 70 мм;
- Бутил-каучуковая пароизоляционная лента;
- Уплотнительная узка лента с самоклеящейся поверхностью «ПСУЛ».
В теории монтажную пену можно задуть без специального пистолета, к баллону прилагается одноразовая насадка, но в этом случае расход пены увеличится на треть.
С чего начинать работу
Как и в любом другом деле, установка пластиковых дверей начинается с подготовительных работ. Объем этих работ напрямую зависит от того, что у вас есть на старте. Перед тем, как установить пластиковую дверь, нужно пройти 3 подготовительных этапа:
- Снять размеры с дверного проема и заказать пластиковую дверь на соответствующей фирме;
- Самостоятельно демонтировать старую дверь;
- Подготовить дверной проем под пластиковую дверь своими руками.
Начнем с замера проема и заказа дверей. Самый простой выход – это вызвать замерщика. Профессионал снимет размеры и оформит ваш заказ. Но не факт, что придет именно профессионал, поэтому во избежание неприятных ошибок, желательно проследить за работой этого человека.
Двери положено устанавливать на чистый проем, то есть, без штукатурки, на кирпич, бетон или любую другую основу.
Если старые двери еще не сняты, то чтобы добраться до этой основы вам нужно демонтировать наличники и частично сбить или снять откосы.
Дверную коробку нельзя ставить вплотную к дверному проему. По периметру коробки оставляется зазор 10 – 20 мм. Если дверной проем голый, без старых дверей, то он замеряется в 3 точках по горизонтали и в 3 точках по вертикали. После замера отталкиваться нужно от наименьшего значения.
Дальше необходимо промерить диагонали дверного проема. Если диагонали разные, то дверной проем перекошен. Перекос при замерах не учитывается, эта щель потом заполнится пеной, но для начала вам нужно взять отвес и выяснить масштаб перекоса.
Запомните! Размеры дверного проема считаются по четким горизонталям и вертикалям, неровности и перекосы стен не учитываются.
Демонтаж старых дверей также дело ответственное. С металлическими конструкциями зачастую проблем не возникает, там снимаются откосы и выкручиваются крепежные анкера.
Если вместо анкеров в стену забиты стальные костыли, то они просто срезаются болгаркой с диском по металлу, после чего рама легко вынимается.
Вынимать коробку старых деревянных дверей немного сложнее.
- Сначала вам нужно снять дверное полотно;
- Потом срываете наличники;
- Дальше берете ножовку по дереву и посередине разрезаете притолоку;
- Теперь вам нужно поддеть края этой притолоки и попытаться их вынуть, удобнее всего такую работу делать топором;
- Когда притолока снята, поддеваете топором и вытаскиваете боковые стойки;
- Последним, по аналогичной схеме, вынимается порог, если таковой имеется.
Деревянную коробку и вообще дерево, ни в коем случае нельзя резать болгаркой, диск инструмента вязнет в материале и может лопнуть на большой скорости, что повлечет за собой травмы.
Подготовка дверного проема под монтаж металлопластиковых дверей выполняется достаточно просто. Если стены прочные, то с них полностью сбивается штукатурка, после чего основа покрывается комплексным грунтом с антисептиком.
При наличии выпадающих кирпичей, их нужно вынуть, основу зачистить и посадить блок на цементно-песчаный раствор.
Как закрепить коробку
Установка пластиковой двери своими руками также выполняется поэтапно. Фирма поставляет двери и окна в собранном виде. В некоторых случаях, для удобства транспортировки из рам вынимаются стеклопакеты. Если на момент поставки стеклопакеты уже вставлены, то вынимать их не стоит, они вам не помешают.
Мы будем рассматривать, как правильно установить пластиковую дверь на примере монтажа балконного блока. Прежде чем устанавливать конструкцию, необходимо снять с навесов дверное полотно, у вас должна остаться одна голая коробка.
Навесы пластиковых дверей оснащены многоступенчатыми регулировочными механизмами, их на данный момент трогать не нужно, Двери и оконный блок просто снимаются с навесов и отставляются в сторону.
- Балконный блок устанавливается на пластиковый опорный профиль. Этот профиль вдевается в специальный паз под дверной и оконной коробкой. Вам нужно вынуть опорный профиль и заложить в специальный паз уплотнительную ленту ПСУЛ. Лента закладывается между балконным блоком и профилем, после чего профиль вставляется обратно;
Этот профиль вдевается в специальный паз под дверной и оконной коробкой. Вам нужно вынуть опорный профиль и заложить в специальный паз уплотнительную ленту ПСУЛ. Лента закладывается между балконным блоком и профилем, после чего профиль вставляется обратно;- Балконный блок предусматривает наличие дверной и оконной рамы. Перед соединением этих рам стык также нужно загерметизировать лентой ПСУЛ. Для этого наклеиваем ленту на оконный блок, затем защелкиваем на раму соединительный профиль и поверх профиля наклеиваем еще один слой ленты;
- Теперь кладете дверную и оконную раму на ровную основу и защелкиваете их между собой через соединительный профиль;
- Рамы фиксируются мощными саморезами. По ГОСТу точки фиксации должны находиться на расстоянии не более 50 – 70 см, при этом от верхнего и нижнего краев рамы нужно отступить 150 – 180 мм;
- Диаметр отверстия под саморез должен быть на пару миллиметров меньше наружного диаметра самореза;
- В балконном блоке соединительные саморезы загоняются с внутренней стороны оконной рамы;
- Установка пластиковых дверей своими руками у нас будет выполняться при помощи анкерных болтов. Как показала практика, для дверных конструкций это наиболее надежный способ монтажа. Анкерные пластины также применяются, но о них мы расскажем чуть позже;
- Анкерные болты используем сечением 8 – 10 мм с потайными головками. Диаметр отверстий под них должен быть на 1 мм больше анкера, сами же отверстия высверливаются с наружной стороны короба;
- Требования к фиксации аналогичны описанным выше, то есть, между точками фиксации 50 – 70 см, плюс от крайнего анкера до верхнего или нижнего края оставляется 150 – 180 мм;
Как показала практика, для дверных конструкций это наиболее надежный способ монтажа. Анкерные пластины также применяются, но о них мы расскажем чуть позже;- Дальше под дверную и оконную рамы балконного блока устанавливаются пластиковые подкладки или деревянные клинья, после чего на эти подкладки выставляется рама;
- Домашние мастера в качестве подкладок используют самодельные деревянные клинья, что не совсем удобно. Во-первых, вы теряете время на изготовление этих клиньев, а во-вторых с самоделками работать сложнее. Мы рекомендуем купить на рынке готовые пластиковые клинья и подкладки, благо цена там небольшая;
- Помимо клиньев есть еще одно очень полезное приспособление – это многоразовая монтажная подушка. Приспособление делается из прочного полимера и снабжается грушей для накачивания и клапаном для спуска воздуха;
- Раму нам нужно выставить сначала по горизонтали, а затем по вертикали, так вот, с использованием 3 монтажных подушек, процесс установки рамы в проем занимает вполовину меньше времени, чем те же действия с использованием клиньев;
Приспособление делается из прочного полимера и снабжается грушей для накачивания и клапаном для спуска воздуха;- Когда рама выставлена, с наружной стороны нужно провести контур по периметру балконного блока, он нам пригодится при монтаже уплотнительной ленты;
- Дальше сдуваем подушки, вытаскиваем клинья и вынимаем балконный блок полностью;
- В будущем нам придется обустраивать дверные и оконные откосы, сейчас для этих целей продается специальный П-образный профиль, который защелкивается на торец балконного блока. Вам нужно приложить этот профиль к раме и слегка простучать его резиновой киянкой;
- Уплотнительная лента ПСУЛ приклеивается на 5 мм выше нашей разметки по наружному периметру конструкции. Вровень с разметкой приклеивать не желательно, лента будет выглядывать и испортит внешний вид;
- На завершающем этапе подготовки по периметру рамы приклеивается широкая пароизоляционная бутиловая лента;
- Дальше вам нужно вернуть балконный блок на его место и снова повторить весь цикл ориентирования конструкции, то есть, устанавливаете блок на прокладки и при помощи клиньев или монтажных подушек выставляете горизонталь и вертикаль. Не забывайте про наружную разметку, она должна полностью совпасть с проемом;
Не забывайте про наружную разметку, она должна полностью совпасть с проемом;- Когда конструкция выставлена, перед тем как установить металлопластиковую дверь нам нужно жестко зафиксировать раму в проеме. Для этого рядом с просверленными ранее отверстиями под анкера, необходимо забить несъемные пластиковые клинья;
В качестве несъемных клиньев лучше устанавливать пластик, монтировать деревянные клинья в этом случае не желательно, так как при неизбежных перепадах влажности и температуры дерево будет гулять и расшатывать конструкцию.
- Отверстие под анкер в раме уже есть, теперь осталось высверлить аналогичное отверстие в стене. Делается это при помощи перфоратора, через рамное отверстие;
- Дальше анкерный болт забивается в отверстие и для внутренней фиксации закручивается шуруповертом. Имейте в виду, анкерный болт должен войти в стену не менее чем на 2/3 своего размера;
- Последним этапом в процессе установки рамы, станет навешивание дверной и оконной створок. Точную регулировку створок пока еще выполнять рано, достаточно убедиться в том, что ни закрываются и открываются.
Точную регулировку створок пока еще выполнять рано, достаточно убедиться в том, что ни закрываются и открываются.Как уже упоминалось, установка пластиковой двери своими руками может выполняться не только на анкерные болты, для этих целей есть еще анкерные пластины.
Принцип действия там прост, на самой пластине есть зацепы, которые отлично входят в наружные пазы рамного профиля, для дополнительной фиксации в раму загоняется саморез, а крепится анкерная пластина на стене через отверстия в хвостовике.
По мнению большинства профессионалов анкерные пластины хороши для монтажа небольших окон или в качестве дополнительного фиксатора. Полностью крепить двери на такие пластины не желательно, так как они не обеспечивают достаточной прочности. Единственный плюс здесь в том, что пластины крепятся снаружи профиля и после установки откосов их не видно.
Заключительный этап работ сборка и герметизация дверного блока в проеме
Коробку мы поставили и двери навесили, но установка пластиковой двери своими руками включает в себя еще 2 этапа.
Нам нужно еще полностью загерметизировать конструкцию и отрегулировать навесы и прочую дверную фурнитуру.
- Герметизация выполняется при помощи монтажной пены с уровнем расширения порядка 65 единиц. Больше брать нельзя, так как при расширении пена может деформировать раму;
- Сначала сбрызгиваем периметр водой;
- Зазоры между рамой и стеной заполняются пеной на 70 %;
- Если глубина зазора превышает 5 мм, то пена заливается в несколько слоев;
- После окончания заливки, через 15 – 20 минут, нужно обернуть пену краями бутиловой ленты;
- Изнутри комнаты под подоконник клеится фольгированная пароизоляционная лента;
- С наружной стороны под подоконник клеится паропроницаемая лента
- Под наружный подоконник клеим бутиловую ленту, чтобы погасить шум от дождя;
- Под монтаж внутреннего подоконника к раме прикручиваются скобы;
- Наружный подоконник прикручивается к раме саморезами по металлу с прессшайбой;
- Под внутренний подоконник устанавливаются пластиковые прокладки и между ними, слегка заливается пена;
- Сам подоконник цепляется за скобы и прижимается;
- На финише устанавливается торцевая заглушка и герметизируется стык со стеной;
- Для откосов продается специальный профиль, его нужно вырезать по ширине откоса;
- Дальше вставляете откос в установленный ранее профиль на окне;
- Фиксируете противоположную часть Г-образного откоса на стене дюбель-гвоздями;
- В конце защелкивается наружный наличник на откос.
Как проверить правильность установки пластиковой двери
В принципе, монтаж пластиковых дверей окончен, но в отличие от обычных дверей ПВХ конструкции обладают фурнитурой с возможностью тонкой регулировки. Иными словами, вы при помощи навесов можете двигать дверное полотно в 3 плоскостях. Тема эта достаточно обширная и если вам она интересна, то пошаговые инструкции регулировки разных видов навесов с фото и видео есть «ЗДЕСЬ» .
Вывод
Как правильно установить пластиковую дверь со всеми нюансами мы разобрали. Но ПВХ конструкции хороши тем, что они однотипные и взяв за основу эти знания, вы сможете установить любую пластиковую дверь или окно своими руками.
Источник http://vse-postroim-sami.ru/materials/windows-doors/4800_kak-sobrat-alyuminievoe-razdvizhnoe-okno/
Источник http://doorchange.ru/montazh/poshagovaya-ustanovka-plastikovyh-dverej-svoimi-rukami.
html
сборочный чертеж раздвижного окна серии A79-1_Раздвижное окно серии_GUOYAO ALUMINIUM CO. LTD
сборочный чертеж раздвижного окна серии A79-1_Серия раздвижных окон_GUOYAO ALUMINIUM CO. LTD
- ДОМ
- О НАС
- ПРОДУКТЫ
- ТЕХНОЛОГИИ
- ПРОЕКТЫ
- РАСПРОДАЖА
- НОВОСТИ
- ЧЕЛОВЕЧЕСКИЕ РЕСУРСЫ
- СВЯЗАТЬСЯ С НАМИ
КЛАССИФИКАЦИЯ
- Серия створчатых окон
- Серия раздвижных окон
- Серия распашных окон с терморазрывом
- Навесная стена
- Серия корпусов для солнечного света
- Серия планок для плитки
- Радиатор
- Гардеробы, Кухни, Серия Душевых
- Промышленная серия
- Стандартные профили
- Другая серия
Лучшие графики
1Створчатое окно с терморазрывом серии
1Створчатое окно с терморазрывом, серия
2Сборочный чертеж для раздвижного окна серии MJ90-1
2сборочный чертеж, если раздвижное окно серии MJ90-1
3Сборочный чертеж распашного окна серии 38
3сборочный чертеж распашного окна серии 38
4Створчатое окно с терморазрывом серии
4Створчатое окно с терморазрывом серии
5Сборочный чертеж раздвижного окна серии 868
5сборочный чертеж раздвижного окна серии 868
6Сборочный чертеж распашного окна серии 50
6сборочный чертеж распашного окна серии 50
Классический кейс
Чжухай Отель Phoenix Tree
ИНЬ ХУЭЙ
Пейзаж Ухань Цзяннань
Здание науки и техники Шэньчжэня
Наньюань Нинбо
Город Цзянси Отель Tophams
position：HOME >> ПРОДУКТЫ >> Раздвижные окна серии
сборочный чертеж раздвижного окна серии A79-1
Поделиться с:
ТЕЛ.
: (86) 0758-3851666 QQ:
Подробное введение
Рекомендовать
сборочный чертеж, если раздвижное окно серии MJ90-1
сборочный чертеж раздвижного окна серии 868
сборочный чертеж раздвижного окна с тремя направляющими серии MC978-1
Схема сборки деталей створки окна Hurd
Схема сборки деталей створки окна Hurd
|
| |||||||||||||||||||||||||||
|
