Принципы создания спецификации

Спецификация как способ управления моделью в Autodesk Revit. Создание спецификации на помещения. Выбор категорий спецификации, настройка свойств. Возможность окончательного удаления помещений из спецификации.



Сортировка, группировка

Пути работы с данными спецификации и их сортировкой. Настройка общей спецификации по категориям. Вычисление общей площади здания. Возможность скрытия столбца.



Быстрое изменение свойств через спецификацию

Способ изменения свойств модели в Autodesk Revit через спецификацию. Замена параметров марок дверей и окон с помощью редактирования спецификаций.



Внешний вид спецификаций

Оформление спецификаций в Autodesk Revit.

Фильтр по этажам для экспликации помещений. Редактирование единиц измерения с помощью вкладки Форматирование. Настройка размеров столбцов.

Часть 1



Визуальное отображение спецификации на листе в Autodesk Revit. Редактирование шрифта, Способ настройки высоты ячеек.

Часть 2



Полезные возможности спецификаций в Autodesk Revit:
• Объединение ячеек
• Вычисление общего итога
• Редактирование внешнего вида ячеек
• Метод построения частей таблицы с помощью линий.

Часть 3



Копирование, спецификация на двери

Создание спецификации дверей 2-го этажа в Autodesk Revit. Добавление информации в свойства дверей для последующего занесения в спецификацию.

Часть 1



Назначение свойств каждому типу дверей в спецификации элементов заполнения проемов. Сортировка по ГОСТ. Окончательное оформление размеров столбцов спецификации.

Часть 2



Окончательное форматирование спецификации: выравнивание шрифта, настройка высоты ячейки, удаление лишних строк. Создание спецификации на 2-й этаж путем копирования.

Часть 3



Спецификация на окна

Создание спецификации на окна в Autodesk Revit. Форматирование таблицы с помощью фильтра по уровню, сортировки. Настройка размеров столбцов, высоты ячеек, выравнивания. Проверка визуального отображения на листе.



Разделение спецификации на части

Способ разделения спецификации на части в Autodesk Revit. Решение проблемы по возвращению спецификации в исходный вид.



Пути подсчета отделки помещений

Пути для подсчета отделки в Autodesk Revit:
• Используя свойства помещений (ключевая спецификация)
• С помощью структуры стены

• Сторонние приложения для подсчета.



Ключевая спецификация на примере отделки помещений

Логика ключевой спецификации для подсчета отделки в Autodesk Revit, способ формирования. Вариант назначения типов отделки в помещения с помощью спецификации.



Генплан

Инструменты моделирования генплана в Autodesk Revit. Построение топо-поверхности, редактирование материала. Вариант горизонтальной планировки с помощью перекрытий.



Генплан. Дополнительные возможности

Дополнительные возможности генплана:
• Отображение генплана на разрезе, назначение свойств
• Инструмент Разделение поверхности
• Назначение материала участку генплана
• Инструмент Основание здания
• Добавление антуража (деревья, машины и т.д.).



Общие сведения по материалам и их свойствам

Визуализация в Autodesk Revit. Создание материалов, управление текстурами. Демонстрация вида материалов модели в реалистичном режиме. Настройка параметров отображения графики в 3D виде.



Текстуры для генплана

Способ оптимизации генплана с помощью текстур в Autodesk Revit. Объекты с минимальными геометрическими формами, созданные с помощью текстур, поставляемые с материалом курса от Vysotskiy Consulting.



Краска, разделение грани, поворот текстуры

Полезные возможности при редактировании материалов:
• Инструмент Краска.
• Инструмент Разделение грани
• Поворот текстуры и штриховки материала.

ГОСТ 21.501-2011. Система проектной документации для строительства.

Правила выполнения рабочей документации архитектурных и конструктивных решений (68956)

Форма

Форма 8 — Групповая спецификация на изделие, состоящее только из деталей

ю т–

Марка изде­лия

Поз. дет.

Наименование

Кол.

Масса 1 дет., кг

Масса изделия, кг

со

A ,

. 15

. ю

. 60

. ю

. 15

. 15 .

125

А.9 В спецификациях указывают:

  • в графе «Поз.» — позиции (марки) элементов конструкций, установок;

  • в графе «Марка изделия» — марку изделия. Допускается указывать наименование изделия;

  • в графе «Поз. дет.» — номера позиций деталей в изделии;

  • в графе «Наименование» — параметры, материал и другие данные, необходимые для изготовления дета­лей. Для записи ряда деталей, отличающихся размерами и другими данными, общую часть наименования этих изделий или материалов с обозначением указанного документа допускается записывать один раз в виде общего наименования (заголовка). Под общим наименованием записывают для каждого из указанных изделий и материа­лов только их параметры и размеры;

  • в графе «Кол.» — количество деталей;

  • в графах «Масса ед., кг», «Масса 1 дет., кг», «Масса изделия, кг» — массу в килограммах. Допускается при­водить массу в тоннах, но с указанием единицы массы.

ГОСТ 21.501—2011

А. 10 Размеры граф спецификаций, при необходимости, могут быть изменены по усмотрению разработчика.

Форма 9 — Ведомость отделки фасада

Поз. отделки

Наименование элемента фасада

Наименование материала отделки

Наименование и номер эталона цвета или образец колера

Примечание

Л

А. 11 В ведомости отделки фасада указывают:

  • в графе «Поз. отделки» — позиционное обозначение типа отделки фасада;

  • в графе «Наименование элемента фасада» — соответствующие наименованию графы данные;

  • в графе «Наименование материала отделки» —наименование отделочного или лакокрасочного материа­ла, его марку или тип по стандарту или ТУ и обозначение стандарта или ТУ;

  • в графе «Наименование и номер эталона цвета или образец колера» — принятое по соответствующему стандарту или ТУ наименование цвета отделочного или лакокрасочного материала и его номер по картотеке цвето­вых эталонов. При отсутствии номера цвета по картотеке цветовых эталонов в стандартах ил и ТУ номер цвета в гра­фе не проставляют;

  • в графе «Примечание» — дополнительные данные, например, ссылку на альбом образцов колеров.

А.12 Размеры граф таблицы устанавливает разработчик.

ГОСТ 21.501—2011

Приложение Б
(справочное)

Примеры выполнения планов здани

й

Аг


Площадка 1


427-3-КМ2


==£ Р


41-


Заготовительный цех


Ось ж. -д. пути


5 15


300


Фрагмент 1 плана (5)


6000


Рисунок Б.1 — Пример выполнения плана одноэтажного производственного здания


АДМИНИСТраТИВНО­бЫТОВОЙ Корпус


ВСЗ і 427-3-КМ2


Ограждение 427-3-КЖ2


Ось административно- 1

бытового корпуса


Тоннель 427-3-КЖ2


Прессовый цех


Д Площадка 2 на отм .+4,000

427-3-КЖ2

Площадка обслуживания


ИРК (7)


Ют


Приямок [ ‘ 427-3-КЖ2


І і Ют


ВС4 I
427-3-КМ2


3(5)


427-3-КМ2


16×12000 = 192000

ГОСТ 21. 501—2011


160


3600 3600 ,100

Рисунок Б.2 — Пример выполнения плана этажа жилого дома

ГОСТ 21.501—2011

Приложение В
(справочное)

Примеры выполнения ведомостей и спецификаций элементов

Марка


Схема сечения


Примечание — Схема сечения может быть дополнена отметками низа перемычек и ориентацией рас­положения перемычек по отношению к координационным осям.

Рисунок В.1 —Пример выполнения ведомости перемычек

Поз.

Обозначение

Наименование

Кол. на этаж

Масса ед., кг

Примечание

1

2

3

Всего

1

ГОСТ

2ПБ19-3

16

8

4

28

81

2

5ПБ18-27

5

2

1

8

250

3

8ПБ18-8

3

2

1

6

119

Рисунок В. 2 — Пример выполнения спецификации элементов перемычек

Поз.

Обозначение

Наименование

Кол. по фасадам

Масса ед., кг

Приме­чание

1-10

10-1

Л-А

А-Л

Всего

1.436.3-16

Окна

1

ОГД 18. 12-2

10

9

19

1200

2

ОГД 18.18-2

10

10

1800

3

ОГД 18.18-2

10

13

9

13

45

4

ОГД 24. 18-2

15

9

14

38

2400

5

ОГД 24.12-2

3

3

Жалюзийные решетки

6

3453 — 1 — КЖ. И5

РШ1

1

1

2400

7

РШ2

1

1

5000

Дверные блоки

8

ГОСТ . …

ДВГ21-15

4

2

6

2070

9

ДВГ24-15

1

1

2370

10

ГОСТ

ДУ24-10

2

1

3

11

ГОСТ

ДАО24-ЮВЛ

8

8

12

ТУ

Ворота 3,6 хЗ,6

2

2

3600

Примечание — В графе «Примечание» приводят дополнительные данные, например высоту проема.

Рисунок В.З — Пример выполнения спецификации элементов заполнения проемов

ГОСТ 21.501—2011


Приложение Г
(справочное)


Примеры выполнения разрезов зданий


Разрез 1-1


Рисунок Г.1 — Пример выполнения разреза одноэтажного производственного здания

ГОСТ 21.501—2011


Разрез 2-2


Рисунок Г.2 — Пример выполнения разреза многоэтажного производственного здания

ГОСТ 21.501—2011


Разрез 1-1


+29,200


20


+28,700


+28,350


+26,150


+24,000


+25,020


+22,400


+22,220


ЛП5


+8,220


+5,420


15(7)


см


+1,700


+2,620


см


-0,180


Рисунок Г. З — Пример выполнения разреза жилого дома


104

УАС 1-1


101 УАС 1-1


2,160-4. Вып.2


ИМ-82 107

УАС 1-1 +21,000


+27,900


+5,600


+7,800


И М-21


+2,800


+4,200


ЛМ28-11


+1,400


0,000



ГОСТ 21.501—2011

ПриложениеД
(справочное)

Примеры выполнения фасадов зданий

Фасад 1-2

2

Фрагмент 3 фасада


+4,800


21(15)


20(15)


+4,200


+1,185


-0,150


3600

5000

6000


0,000

І11 Н—


Лицевой кирпич
с расшивкой швов


11-11


Рисунок Д. 1 — Пример выполнения фасада и фрагмента фасада производственного здания

Скачать бесплатно

Спецификация заполнения оконных и дверных проемов гост. Оконные и дверные заполнения. Спецификация элементов заполнения проемов.

ГлавнаяПолСпецификация заполнения оконных и дверных проемов гост


Спецификация элементов заполнения проемов

Поиск Лекций

Содержание



1. Разбивочный план и план организации рельефа…………………………………………..



2. Назначение здания……………………………………………………………………………



3. Объемно-планировочное решение здания………………………………………………….



4. Спецификация сборных ж/б и бетонных изделий…………………………………………..



5. Характеристика конструктивных элементов



5. 1 Фундаменты…………………………………………………………………………..

5. 2. Стены………………………………………………………………………………..

5. 3. Термошуба…………………………………………………………………………. .

5. 4. Плиты покрытия. Кровля. Водоотвод…………………………………………….

5. 5. Полы…………………………………………………………………………………

5. 6. Перегородки…………………………………………………………………………

5. 7. Окна. Двери. ………………………………………………………………………..

5. 8. Лестницы……………………………………………………………………………

5. 9. Наружная и внутренняя отделка……………………………………………………



Список литературы…………………………………………..……………………………………





1. Разбивочный план и план организации рельефа.



1.1.Форма описываемого участка прямоугольник с размерами 21,920 х 12,320 м.

Перечень зданий и сооружений, которые показаны на генплане указан, на листе АС-01.

1.2.Здание расположено на северо-востоке по расположению фасада 1-4.

1.3.Отвод поверхностных вод осуществляется через канализационные приемные воронки, расположенные возле тротуара на дороге, для чего планировку земли участка следует вы­полнять с уклоном i=0,01. Ширина дорог при однополосном движении 3,5м, двухполос­ном – 7м. Дороги имеют асфальтовое покрытие с минимальным радиусом закругления 12м. Ширина тротуаров 2,5м, с уклоном 0,003%.Тип покрытия тротуаров – тротуарная плитка.



1.4.

1) Чертим разбивочный план (рисунок 1)





1) Строим треугольник превышений (рисунок 2)

2) Определяем уклон i= 0,5/50 =0.01



3) Определяем абсолютные “черные“ отметки углов здания.

1. точка 1: 217,0+19,5*0,01=217,195

2. точка 2: 217,0+19,5*0,01=217,195

3. точка 3: 217,5-17*0,01=217,33

4. точка 4: 217,5-16*0,01=217,34

4) Определяем усредненную “красную“ отметку углов здания.

(217,195+217,195+217,33+217,34+)/4=217,265

5) Определяем абсолютную отметку соответствующую относительной отметке 0,000

21,265+450=667,265

1.5. Определяем абсолютные «красные» отметки углов здания с учетом уклона =0,003

1. точка 4:

2. точка 2:

3. точка 1:

4. точка 3:

5. точка 2:



1.6. Привязка двух углов здания к осям геодезической сетки

Угол 2. ОА+4,5 ОБ+71

Угол 3. ОА+4,5 ОБ+82

Угол 4. ОА+25 ОБ+82

Угол 1. ОА+25ОБ+71

1.7. Технико-экономические показатели по генплану

а) площадь застройки всей территории 10000м2.

б) площадь застройки зданиями 2270м2.

в) площадь открытых площадок 2102 м2

г) плотность –2270: 2102 .

д) процент озеленения- 56,28%

е) площадь озеленения- 5628м2.



2. Назначение здания.



2.1. Проектируемое здание – Блок секция 5-этажная 16-квартирная поворотная с внешним углом.

2.2.Степень огнестойкости здания равна II – трудносгораемое.

2.3.Степень долговечности здания равна II – срок службы от 50 до 100 лет.

2.4. Класс ответственности – II.



3. Объемно-планировочное решение здания.



3.1. Конфигурация здания в плане представляет прямоугольник с размерами в плане 21,920 х 12,320 м

3.2. Здание бескаркасное с несущими продольными и поперечными стенами. Шаг несущих стен 6,3 и 5,4; 5,4 м. Здание 4-х этажное, высота этажа 3,0 м.

3.3. Пространственная жесткость здания обеспечивается следующими мероприятиями: в ре­зультате сопряжения поперечных и продольных стен между собой; анкеровкой плит покрытия и перекрытия со стенами и между собой.

3.4. Основные технико-экономические показатели здания:

1) Площадь застройки – 270м2.

2) Строительный объем – 3018м3.

3) Общая площадь – 270м2.





4. Спецификация сборных ж/б и бетонных изделий.

Поз. (марка) Обозначение Наименование Кол Масса ед. кг Примечание
Плиты ленточных фундаментов
Б1.012.1-1.99   ФЛ 10.24.3H
ФЛ 10.12.3H
ФЛ 10. 8.3H
ФЛ 12.24.3H
ФЛ 12.12.3H
ФЛ 12.8.3H
ФЛ 8.24.3H
ФЛ 8.8.3H
Блоки бетонные для стен подвала зданий и сооружений
Б1.016.1-181-98 ФБС 24.5.6.Н
ФБС 12.5.6.Н
ФБС 9.5.6.Н
ФБС 24. 4.6.Н
ФБС 12.4.6.Н
ФБС 9.4.6.Н
Плиты перекрытия
Б1.041.1-2000   ПК54.15-6
ПК63.15-6
ПК54.12-6
ПК63.12-6
ПК54.8-6
Элементы лестницы
Лм1 1.251.1-4 1ЛМФ25.13. 14-4
Лп1 1.252.1-4 ЛПФ28.11-5
ЛП2 1.252.1-4 ЛПФ28.13-5
Козырек
1.238-1 КВ18.28-Т-2

5. Характеристика конструктивных элементов.





5.1. Фундаменты.

Тип фундамента: сплошной, ленточный, сборный. Он состоит из фундаментных плит принятых по серии Б1.012.1-1.99 (рисунок 3). и бетонных блоков принятых по серии Б1.016.1-1.98 (рисунок 4) Схема расположения фундаментных плит и блоков показана в графической части проекта (лист АС-02).

Блоки изготавливаются из бетона класса В 7.5, плиты из бетона класса В 12.5. Основ­ная рабочая арматура плит – горячекатаная сталь периодического профиля класса А-III.

Под фундаментом укладывается песчаная подготовка толщиной 150 мм.

Под несущими стенами А, Б, Г и Д укладывают фундаментные плиты шириной 1200, а по оси В – 1400, а под самонесущие стены 1000. Под наружные стены укладывают бетонные блоки шириной 500, а под внутренние 400.













5.2. Стены.

Для создания нормального температурно-влажного режима внутри помещений при­нимаются наружные стены толщиной 510 мм с термошубой. Внутренние стены приняты тол­щиной 380 мм, стены выполнены из кирпича М 100, на растворе М 75.

5.3. Термошуба

Условные обозначения:

1. Утепляемая стена

2. Плиты утеплителя PAROK (RAL-4)

3. Клеящий состав САРМАЛЕП

4. Армирующая сетка

5. Штукатурный состав САРМАЛИТ

6. Дюбель для укрепления плит утеплителя

7. Армирующий уголок 25х25 с

перфорированной сеткой





Оконные и дверные проемы в кирпичных стенах перекрываются сборными ж/б пере­мычками.

Перемычки укладываются на кирпичные стены по слою цементного раствора М 50.

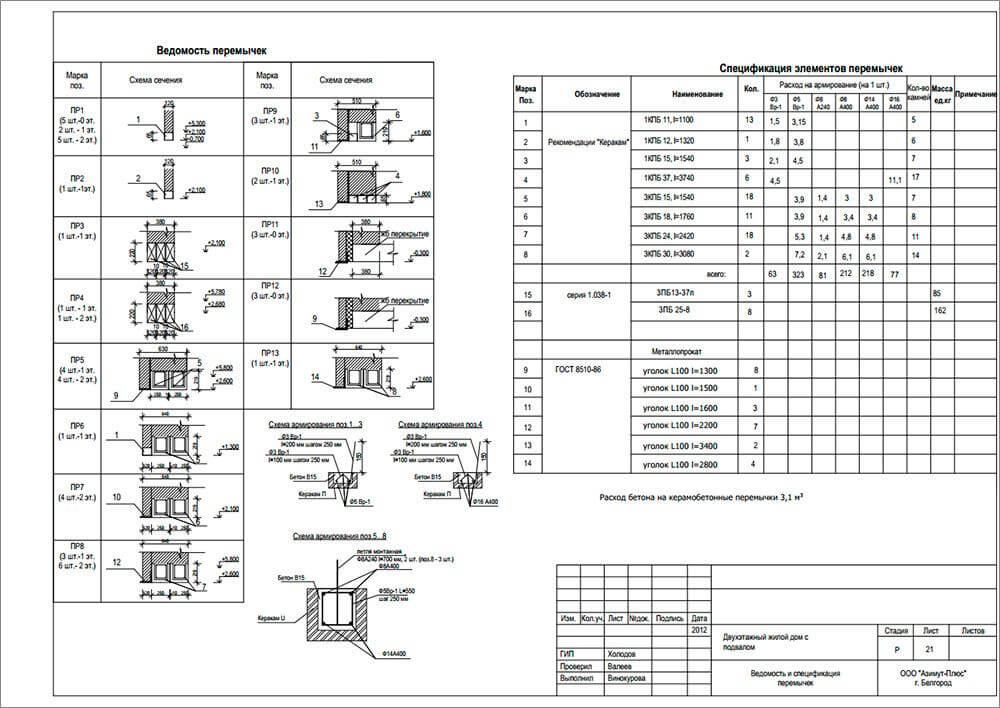

Ведомость перемычек



Марка Схема сечения Марка Схема сечения
ПР-1     ПР-6
ПР-2     ПР-7
    ПР-3       ПР-8
  ПР-4       ПР-9
ПР-5     ПР-10



Спецификация элементов перемычек



  Поз   Обозначения   Наименование   Кол. на этаж     Масса, кг.   Примечание
всего
  Б1.038.1-1 в.1   2ПБ19-3
5ПБ21-27
2ПБ22-3
5ПБ25-27
1ПБ10-1
3ПБ16-37
2ПБ13-1
2ПБ25-3
5ПБ27-27
3ПБ13-37



5. 4. Плиты покрытия. Кровля. Водоотвод.



Перекрытия выполнены из сборных железобетонных плит с круглыми пустотами толщиной 220 мм. Номенклатура плит приведена в каталоге. Запроектированы по серии Б1.041.1-1.2000. Плиты армируются предварительно напряженной рядовой и проволочной арматурой Плиты покрытия аналогичны плитам перекрытия. Уклон кровли 2.5%.

Плиты опирают на несущие стены короткими сторонами по слою цементно-песчаного раствора, минимальная глубина опирания 120 мм.

Пустоты в торцах плит на глубину опирания, но не менее 120 мм заделывают бетоном. Это предохраняет концы плит от продавливания вышележащей стеной, а так же улучшает тепло-, звукоизоляционные свойства перекрытия.





Швы между плитами заполняют бетоном класса В15 на мелких фракциях.

Схема раскладки плит покрытия расположен в графической части проекта (лист АС-02)

Водоотвод в здании принят внутренний через 2 водоприемные воронки, установлен­ную в отверстие плиты покрытия.

План кровли расположен в графической части проекта (лист АС-02). Состав кровли показан на узле 1 показанного в графической части проекта (лист АС-01).





Рисунок 6 Плита перекрытия





5.5. Полы.

В проектируемом здании приняты следующие типы полов.

Экспликация полов.

Номер по­мещения Тип пола Схема пола Данные элементов пола (наиме­нование, толщина, основание) Площадь пола, м2.
  Cа­нузлы, ко­ридоры       1.Плитка керамическая для по­лов ГОСТ 6787-90 по проекту – 13 мм 2.Клей «Полимикс К» СТБ 1072-97 – 7 мм 3.Грунтовка полимерная укреп­ляющая СТБ 1263-2001 4.Стяжка самонивелирующая –10 мм 5.Гидроизоляция «Полимикс ГС» СТБ 1072-97 – 3 мм 6.Грунтовка полимерная – 2 мм 7. Лёгкий керамзитовый раствор – 40 мм 8.Грунтовка полимерная укреп­ляющая 9.Железобетонная многопустот­ная плита
Спальные комнаты         1.Паркет штучный ГОСТ 862,1-85 2.Состав клеящий – 2 мм 3.Грунтовка полимерная укреп­ляющая СТБ 1263-2001 4.Стяжка самонивелирующая СТБ 1307-202 –10 мм 5.Грунтовка полимерная СТБ 1263-2001 – 1,5 мм 6.Лёгкий керамзитовый раствор СТБ 1307-2002– 40 мм 7.Грунтовка полимерная укреп­ляющая СТБ 1263-2001 8.Железобетонная многопустот­ная плита



5.6 Перегородки.

Перегородки выполняются из кирпича, толщиной 120 мм. Перегородки выполняются из полнотелого кирпича марки КПО – 125/35/ СТБ 1160-99, на цементно-песчаном растворе М75 с пластифицирующими добавками. Примыкание перегородок к потолкам смотреть на АС-02.

При выполнении кладки производится полное заполнение горизонтальных и верти­кальных швов. Кладка ведется по цепной системе.

Проемы в перегородках перекрываются сборными железобетонными перемычками. Перемычки запроектированы по серии Б1.038.1-1.1. Перемычки опираются на стены по слою цементно-песчаного раствора М50.





5.7.Окна. Двери.



Окна запроектированы по серии СТБ 939-93 с тройным остеклением: со стеклопаке­тами и стеклом изнутри с раздельно-спаренными переплетами, и с двойным остеклением: двустворчатые.

Всего три типа окон.












Также запроектировано 5 типов дверей. Двери деревянные внутренние и наружные приняты по СТБ 1.138-98.

Входная наружная дверь – однопольная

В санузлах – глухие, однопольные.



Ведомость проемов

  Позиция   Размер проемов в кладке
Двери
1510×2370
1010×2070
810×2070
610×2070
1510×2370
1010×2070
810×2070
610×2070
1210×2370
Окна
ОК1 1210×1510
ОК2 1810×1510





Спецификация элементов заполнения проемов



  Поз.   Обозначение   Наименование Кол. по фасадам Масса, кг.   Примечание
1-4 А-В 4-1 В-А Всего
Блоки дверные
1.138-98 ДНДГ24-15Щ ¾ ¾ ¾
ДВДГ21-10ЩЛ ¾ ¾ ¾ ¾
ДВДГ21-8ЩЛ ¾ ¾ ¾ ¾
ДВДГ21-6ЩЛ ¾ ¾ ¾ ¾
ДВДГ21-15Щ ¾ ¾ ¾ ¾
ДВДГ21-10Щ ¾ ¾
ДВДГ21-8Щ ¾ ¾ ¾ ¾
ДВДГ21-6Щ ¾ ¾ ¾ ¾
ДВДГ21-12Щ ¾ ¾ ¾ ¾
Блоки оконные
ОК-1 939-93 О3С12-15ССП ¾ ¾ ¾
ОК-2 О3С18-15ССП ¾




5. 8. Лестницы.



В здании запроектированы лестничные марши, опирающиеся на лестничные пло­щадки, а площадки опирающиеся на стены здания. Лестницы подобраны по серии 1.252.1-4.вып 1.

Лестницы и лестничные площадки облицовываются слоем цементного раствора с мра­морной крошкой толщиной 15мм.





5.9. Наружная и внутренняя отделка.

Фасады оштукатуриваются и окрашиваются фасадной краской.

Внутренняя поверхность стен оштукатуривается, соответственно кладку ведут, оставляя, ли­цевые швы незаполненными на глубину 10-15 мм для обеспечения хорошей связи штукатур­ного слоя со стеной. Внутренняя поверхность окрашивается масляной краской.

В уборных – в местах примыкания санитарно – технических приборов производится обли­цовка глазурованной плиткой на высоту 1,8м, остальная поверхность окрашивается эмалью до высоты 1,8м.





Список литературы.

Буга П. Г. «Гражданские, промышленные и сельскохозяйственные здания» Москва 1987

Нилов В. А. «Гражданские здания» Москва 1988

Маклакова Т. Г. и др. «Конструкции гражданских зданий» Москва 1986

Шережевский И. А. «Конструирование в гражданских зданиях» Ленинград 1981

Гневой А. Ф., Усик С. А. «Курсовое и дипломное проектирование» Ленинград 1987

«Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов». ГОСТ 21.508-93 СПДС

«Основные требования к рабочей документации». ГОСТ 21.101-93 СПДС

«Правила выполнения рабочей документации» ГОСТ 21.501-93

«Окна и балконные двери для зданий и сооружений» СТБ 939-93

«Территориальный каталог индустриальных конструкций и изделий для жилищно-граждан­ского строительства в Белорусской ССР. Сборник ТК2-03.00.91 в трех томах»

«Территориальный каталог индустриальных конструкций и изделий для промышленного строительства в БССР. Сборник ТК2-01.00.93»

poisk-ru.ru

Оконные и дверные заполнения. Спецификация элементов заполнения проемов.

Естественное освещение помещений обеспечивается через окна. В здании приняты деревянные одна, двух и трёхстворчатые окна с двойным остеклением.

Оконные коробки по конструктивному решению разделены. Переплеты в стенах укрепляются гвоздями, забиваемыми в деревянные пробки, либо ершами. Зазор между коробкой и стеной тщательно законопачивается монтажной пеной “макрофлекс”. Коробку антисептируют и обкладывают по периметру слоем толя. Внутренние и наружные откосы штукатурятся, и устраивается слив из оцинкованной стали.

Для входа в здание служат деревянные двери с глухим щитовым полотном.. Входные двери оборудованы уплотняющими прокладками в притворах. Коробка усиленная, навеска на три петли, имеется порог.

По периметру дверной коробки устраивается пенополиуретановая уплотняющая прокладка. Внутренние двери в комнаты и кухню имеют обвязанное полотно с остеклением, дверные коробки без порогов. Навеска на две петли. Внутренние двери (в санузлах) выполняются феленьчатыми. Балконные двери имеют раздельно-спаренный переплет. Основные дверные приборы: навесные металлические петли, дверные ручки, врезные замки, задвижки.



Таблица 6. Ведомость проемов.

Марка, позиция Размер проема в кладке b×h,мм
ОК1 1510×1510
ОК2 1010×1510
Д1 1110×2110
Д2 710×2110
Д3 910×2110



Таблица 7. Спецификация элементов заполнения проемов.

Поз. Обозначение Наименование Количество на этаж
всего
Оконные блоки
ОК1 СТБ 939-93 ОД 3С 15–15 П/О
ОК2 ОД 3С 15–10 П/О
Дверные блоки
Д1   СТБ 1138-98   ДВ1 Д 21-11 Г Ут П -
Д2 ДВ3 21-8 Д Ч1 -
Д3 ДВ2 21-9 Д Г П




Наружная и внутренняя отделка помещений

Внутренняя отделка комнат. Потолки шпатлюются и покрываются водоэмульсионной краской. Стены оклеены обоями. Внизу стен и перегородок находятся деревянные плинтуса.

Внутренняя отделка кухни и санузлов: потолки отделаны пластиком , стены отделаны глазурованной плиткой на высоту 2.7м от пола в санузлах, а на кухне оклеены обоями. Внизу стен и перегородок находятся плинтуса ГРЕС.

Внутренняя отделка коридора. Потолки шпатлюются и оклеиваются обоями . Стены оклеены обоями.

Внешняя отделка здания представлена кладкой из керамической плитки.



Санитарно-техническое инженерное оборудование.

Водопровод – хозяйственно-питьевой от городской сети. Канализация – хозяйственно – фекальная в городскую сеть. Отопление водяное. Система радиаторно – конверторная. Теплоносителем является вода, с температурой 70-90 С. Вентиляция представлена вентиляционными каналами размерами 140×140мм. Вентиляционные каналы расположены во внутренней стене. Горячее водоснабжение – от внешнего источника. Газоснабжение – от городской сети. Электроосвещение – лампами накаливания от сети 380/220В. Слаботочные устройства – телефон, радио, телевидение. Оборудование кухни – газовая плита, мойка. Оборудование санузла – унитаз, ванна, умывальник. Водосток внешний.



Спецификация сборных железобетонных конструкций.

Таблица 8. Спецификация сборных железобетонных конструкций

Поз Обозначение Наименование Кол-во
Фундамент
СТБ 1076-97 ФБС 24.5.6
СТБ 1076-97 ФБС 12.5.6
СТБ 1076-97 ФБС 24.4.6
СТБ 1076-97 ФБС 9.4.6
СТБ 1076-97 ФЛ 24.12
СТБ 1076-97 ФЛ 24. 10
Плиты перекрытия
ПП1 СТБ 1383-2003 1ПК 48.12
ПП2 СТБ 1383-2003 1ПК 21.12

Спецификация деревянных изделий

Таблица 9. Спецификация деревянных изделий

  Поз     Обозначение   Наименование   Кол
Стропильные ноги
СТБ 1713-2007 150×50 L=5100
СТБ 1713-2007 150×50 L=2500
Кобылки
СТБ 1713-2007 100×50 L=1400
    Мауэрлат
СТБ 1713-2007 150×150 L=3000
Прогон
СТБ 1713-2007 140×200 L=4500
    Стойки
СТБ 1713-2007 150×150 L=2850
Обрешетка
СТБ 1713-2007 100х25 м2 182,7





8. Охрана окружающей среды.

Градостроение решают, принимая во внимание проблему сохранения или преобразования ландшафта с учетом охраны природных ресурсов и территорию (рельеф, гидрогеология почвы, растительный и живой мир.), назначая экологические мероприятия для сохранения и улучшения природы: создание пространственного экологического каркаса расселения и стабильных самоочищающихся экосистем и др.

Архитектурно – планировочные решения варьируют из условия достижения максимального экологического комфорта, и одновременно не загрязняя природной среды.

Здания проектируют с максимальным сохранением, пригодные для сельскохозяйственного, реакреционного, заповедного использования и естественного функционирования земли.

При разработке технологии возведения и использования решения минимального преобразования рельефа, наносящего временный ущерб, окружающей среде, при условии возможности полного возвращения строительной площадки в естественное состояние: сохранение почвенного слоя.

Здания и сооружения проектируют с условием максимально возможного самообеспечения энергией. Предусматривают конструкции (стены, окна, двери, кровля) с минимальными теплопотерями.

При возведении соблюдают требования биоархитектуры: применяют естественные природные материалы – дерево, нерадиоактивный щебень, песок, глину, известь, кирпич, черепицу, керамику, штукатурку, красители из натуральных материалов; не применяют пластмассу, ограничивают использование металла. Здания располагают в таких местах, где отсутствуют вредные грунтовые воды, интенсивные магнитные и электромагнитные поля. В них снижают до минимума количество электроприборов, загрязняющих пространство электромагнитными полями.



9. Список литературы.





1. ТКП 45-2.04-43-2006. Строительная теплотехника. Минстройархитектура.РБ 2007 г.

2. ТКП 45-2.02-138-2009 (02250) Противопожарные нормы. Минстройархитектура. РБ 2009 г.С.119-131

3. Методические указания к курсовому проекту №1 по курсу “Архитектура зданий и градостроительства”. Новополоцк 1993г. с.49

4. Методические указания по подбору бетонных и ж/б конструкций заводского изготовления для выполнения курсовых и дипломных проектов по курсу “Архитектура и градостроительство для студентов специальностей Т 19.01 Новополоцк. ПГУ 2013 г. с.15-174

5. Шерешевский И.А. “Конструирование гражданских зданий”.Л.: 1981,стройиздат. С.98

6. “Архитектура гражданских и промышленных зданий” К.К.Шевцов Стройиздат, 1981 г. с.35-225

7.”Конструкции гражданских и промышленных зданий” И.А. Шерешевский 1986г. с.27-40

8. Методические указания к курсовому проекту №1 по курсу ”Архитектура зданий и градостроительства” Г.И.Захаркина 2013г. с.3-27

9. СНБ 3.02.04–03 “Жилые здания” Минстройархитектура. РБ 2003г. с.22

10. Конструктивные элементы, узлы, детали. Учебно-методическое пособие к разделу “Гражданские малоэтажные здания со стенами из мелкоразмерных элементов” курса “Архитектура и градостроительство” для студентов архитектурно-строительных специальностей. Н.В.Барановская, Н.М.Фомичева, Т.С.Журавская, Д.Д.Жуков, С.И.Корзун, В.Т.Поляк.





cyberpedia.su

Спецификация заполнения дверных и оконных проемов

Поз.

Обозначение

Наименование

Кол.

Масса, кг

Примеч.

Спецификация дверей

1

ГОСТ 6629-88

ДО 21-10

4

2

ГОСТ 6629-88

ДГ 21-10

9

3

ГОСТ 11214-86

БС 22-9

4

4

ГОСТ 6629-88

ДГ 21-8

13

5

ГОСТ 24698-81

ДН 21-15

1

6

ГОСТ 24698-81

ДН 21-12

1

7

ГОСТ 6629-88

ДГ 21-12

4

Спецификация окон

О-1

ГОСТ 11214-86

ОР 15-18

6

О-2

ГОСТ 11214-86 2

ОР 15-12

5

О-3

ГОСТ 11214-86

ОР 9-15

2

О-4

ГОСТ 11214-86

ОР 15-15

2

Вокруг здания вдоль наружных стен устроены отмостки (уплотненный щебнем грунт, щебеночная подготовка 120 мм, асфальтобетон – 30 мм), шириной 1 м.

3.9 Лестницы

Лестницы – внутренние двухмаршевые из сборных железобетонных лестничных маршей и площадок. Лестничные марши опираются на площадки, площадки на поперечные несущие стены.

Для безопасности движения лестницы оборудовать вертикальными ограждениями, высотой 0,85м.

3.10 Наружная и внутренняя отделка

Наружная отделка стена – штукатурка цементно-песчаным раствором, окрашенная фасадной краской.

Внутренняя отделка стен – штукатурка известково-песчаным раствором. Оконные переплеты и внутренние двери окрашены в белый цвет.

Ведомость отделки помещений – представлена в таблице 3.

Ведомость отделки помещений

Таблица 3

Наименование помещения

Наименование элементов конструкций. Тип отделки

Потолок

Площадь на этаж, м2

Стены

Площадь на этаж, м2

Покрытие пола

Площадь на этаж, м2

Жилые комнаты

Окраска известковыми растворами

139,69

Оклейка обоями

363,19

Линолеум

139,69

Кухни

Окраска известковыми растворами

39,47

Оклейка обоями

102,6

Плитка

39,47

Санузлы

Окраска известковыми растворами

16,84

Керамическая плитка

68

Керамическая плитка

16,84

Коридоры,

кладовые

Окраска известковыми растворами

60,06

Оклейка обоями

156,2

Линолеум

60,06

Лестничная клетка

Окраска известковыми растворами

19,65

Окраска ВД краской по штукатурке

58,95

–

–

Лестничный и лифтовый холл, общие коридоры

Окраска известковыми растворами

40,02

Окраска ВД краской по штукатурке

120,10

Керамогранит-ные плитки с нескользящей поверхностью

40,02

studfiles. net

  • Какой выбрать напольный плинтус
  • Компенсатор на полипропиленовую трубу
  • Наполнитель силикон
  • Плитка на пол для автосервиса
  • Заливка чернового пола
  • Как просверлить отверстие в полотне двуручной пилы
  • Как в сарае сделать пол
  • Как сложить дрова в круглую поленницу
  • Геотекстиль иглопробивной что это такое и как используется
  • Минимальная толщина стяжки пола по пеноплексу
  • Утепление пола керамзитом в деревянном доме снизу

ГОСТ 501-93 Система проектной документации для строительства. Правила выполнения архитектурно- строительных рабочих чертежей. – ГОСТы по строительству и ремонту

Часть 1Часть 2

Наименование

Изображение в масштабах



1:50 и 1:100

1:200

15. Каналы дымовые и вентиляционные

15.1. Вентиляционные шахты и каналы

15.2. Дымовые трубы (твердое топливо)



15.3. Дымовые трубы (жидкое топливо)

15.4. Газоотводные трубы





ПРИЛОЖЕНИЕ 2

Справочное

Пример выполнения плана одноэтажного производственного здания





Пример выполнения плана этажа жилого дома



ПРИЛОЖЕНИЕ 3



Справочное

Пример заполнения ведомости перемычек





Примечание.   Схема сечения может быть дополнена отметками низа перемычек и ориентацией расположения  перемычек по отношению к координационным осям.

Пример заполнения спецификации элементов перемычек

Поз.

Обозна-

чение

Наименование

Кол. на этаж

Масса ед., кг

Примеч.







1

2

3

Всего





1



2ПБ19-3

16

8

4

28

81



2

ГОСТ 948-84

5ПБ18-27

5

2

1

8

250

3



8ПБ18-8

3

2

1

6

119





Пример выполнения спецификации элементов заполнения проемов







Кол. по фасадам





Поз.

Обозначение

Наименование

1-10

10-1

Л-А

А-Л

Всего

Масса ед., кг

Примеч.*



Окна

1



ОГД 18. 12-2

10



9

19

1200

2

1.436.3-16

ОТД 18.18-2

10

10

3

ОГД 18.18-2

10

13

9

13

45

1800

4



ОГД 24. 18-2

15

9

14

38

5



ОГД 24.12-2

3

3

2400

Жалюзийные решетки



6



РШ1

1

1

2400

7

3453 – 1 – КЖ. И5

РШ2

1

1

5000

Дверные блоки

8

ДВГ21-15

4

2

6



2070

9

ГОСТ 14624-84

ДВГ24-15

1

1



10

ГОСТ 6629-88

ДУ24-10

2

1

3

2370

11

ГОСТ 24584-81

ДАО24-10ВЛ

8

8



12

ТУ 36-1965-16

Ворота З,6х. 3,6

2

2

3600

_____________________

*  В графе приведена высота проема.

ПРИЛОЖЕНИЕ 4

Справочное

Пример выполнения разреза одноэтажного производственного здания





Пример выполнения разреза многоэтажного производственного здания





Пример выполнения разреза жилого дома





ПРИЛОЖЕНИЕ 5

Справочное

Пример выполнения фасада и фрагмента фасада производственного здания





Пример выполнения фасада жилого дома





ПРИЛОЖЕНИЕ 6

Справочное

Пример выполнения плана полов





ПРИЛОЖЕНИЕ 7

Справочное

Пример выполнения плана кровли









ПРИЛОЖЕНИЕ 8

Справочное

Пример выполнения схемы расположения элементов сборных перегородок







ПРИЛОЖЕНИЕ 9

Справочное





Пример выполнения схемы расположения элементов заполнения

 оконного проема





ПРИЛОЖЕНИЕ 10

Справочное

ПРИМЕРЫ ВЫПОЛНЕНИЯ СХЕМ РАСПОЛОЖЕНИЯ

ЭЛЕМЕНТОВ СБОРНЫХ КОНСТРУКЦИЙ



Схема расположения элементов фундаментов  и фундаментных балок



Схема расположения колонн и подкрановых балок





Схема расположения плит покрытия



Схема расположения панелей стен







Схема расположения панелей стен, перегородок и других

 элементов жилого дома





Схема расположения колонн, ригелей и балок перекрытия на отм. …



ПРИЛОЖЕНИЕ 11

Справочное

Пример заполнения ведомости деталей





ПРИЛОЖЕНИЕ 12

Справочное

ПРИМЕР ЗАПОЛНЕНИЯ ВЕДОМОСТИ РАСХОДА СТАЛИ, КГ



Напрягаемая арматура класса

Изделия арматурные

Изделия закладные





Арматура класса



Арматура класса

Прокат марки



Марка эле-

мента

А-IV



А-III

Вр-I

Все-

го

А-III

ВСт3кп2

Все-

го



ГОСТ 5781-82

Ито-

го

ГОСТ 5781-82

ГОСТ

 6727-80



ГОСТ 5781-82

ГОСТ 103-76

ГОСТ 8510-86





14

 16

20





6



8

10

Ито-

го

5

Ито-

го



 16

  20

Ито-

го

-5х14

-5х16

Ито-

го

L75х х50х5

Ито-

го



2БФ6- 2АIVа

–

–

30,4

30,4

4,7

–

9,3

14,0

4,0

4,0

18,0

25,1

–

25,1

5,5

13,8

19,3

40,3

40,3

84,7

2БФ6- 9АIVа

14,8

–

–

14,8

–

4,7

2,0

6,7

7,1

7,1

13,8

30,6

15,3

45,9

2,8

–

2,8

45,3

45,3

94,0

2БФ6- 9АIVа

–

18,0

–

18,0

4,7

–

8,7

13,4

4,0

4,0

17,4

41,2

15,8

57,0

3,2

–

3,2

38,1

38,1

98,3





ПРИЛОЖЕНИЕ 13

Справочное

ПРИМЕР ВЫПОЛНЕНИЯ ГРУППОВОГО РАБОЧЕГО ДОКУМЕНТА НА СЕТКИ

Марка изделия

Поз.

дет.

Наименование

Кол.

Масса

1 дет., кг

Масса изделия, кг



1

 16А-III

7

4,8

С1

2

8A-I

11

0,3

36,9

C2

1

12А-III

6

1,9



2

6А-I

8

0,1

12,2

C3

1

10А-III

6

1,0



2

6А-I

6

0,1

6,6

3

16А-III

1

5,5

4

16А-III

1

5,4

С4

5

16А-III

1

4,8

20,6

6

8А-I

1

0,1

7

8А-I

16

0,3

3

12А-III

1

2,2

4

12А-III

1

2,1

С5

5

12А-III

1

1,8

7,3

6

6А-I

1

0,1

7

6А-I

11

0,1

1.   Арматура – по ГОСТ 5781-82.

2.  Предельные отклонения от размеров стержней и выпусков – 2 мм.

ПРИЛОЖЕНИЕ 14

Справочное

ПРИМЕРНЫЙ ПЕРЕЧЕНЬ МЕТАЛЛИЧЕСКИХ ИЗДЕЛИЙ,

НА КОТОРЫЕ РАБОЧИЕ ЧЕРТЕЖИ ВЫПОЛНЯЮТ В СОСТАВЕ

РАБОЧИХ ЧЕРТЕЖЕЙ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ

1.  Наружные металлические лестницы шириной не более 1,0 м.

2.  Косоуры лестниц с железобетонными ступенями и площадками.

3.  Ограждение: на кровле, площадок, проемов, приямков, лестниц (железобетонных, металлических).

4.  Щиты над каналами шириной до 1,0 м с нагрузкой не более 20 кПа (2000 кгс/м).





5.  Щиты над проемами (например, монолитными) площадью до 2 м   с   нагрузкой не более 20 кПа (2000 кгс/м).





6.  Конструкции козырьков выносом не более 1,5 м.

7.  Металлические элементы железобетонных конструкций (например, отдельные металлические балки, соединительные изделия, анкеры, выпуски между железобетонными плитами, металлическая гидроизоляция стен, профилированный настил, используемый в качестве опалубки).

8.  Другие металлические изделия, конструкции, параметры которых аналогичны перечисленным в пп. 1-7.

ПРИЛОЖЕНИЕ 15

Справочное



ПРИМЕР ВЫПОЛНЕНИЯ ЧЕРТЕЖА ИНДИВИДУАЛЬНОГО ИЗДЕЛИЯ





ПРИЛОЖЕНИЕ 16

Справочное

ПРИМЕР ВЫПОЛНЕНИЯ ЧЕРТЕЖА ТИПОВОГО ИЗДЕЛИЯ

С ДОПОЛНИТЕЛЬНЫМИ ЗАКЛАДНЫМИ ИЗДЕЛИЯМИ



Текст  документа сверен по:

официальное  издание

МНТКС  – М. : ИПК Издательство

стандартов,  1996

Часть 1Часть 2

Спецификация заполнения элементов проемов – Строительство

Марка Поз. Обозначение Наименование Кол во Масса ед,т Приме чание
Оконные блоки
ОК 1   ГОСТ 11214-86 ОР
ОК2 ОР
ОК3 ОР
ОК4   ОР


Дверные блоки

  ДГВ 21-9
ДГВ 21-8
ДГВ 21-7
    Двери балконные
ГОСТ 24698-81 ДОВ 21-7

10 Список использозуемой литературы

1. ГОСТ 2.301-68. ЕСКД Форматы. – М.: Издательство стандартов, 1968.

2. ГОСТ 2.302-68. ЕСКД Масштабы. – М.: Издательство стандартов, 1968.

3. ГОСТ 2.303-68. ЕСКД Линии. – М.: Издательство стандартов,1968.

4. ГОСТ 2.304-81. ЕСКД Шрифты чертёжные. – М.: Издательство стандартов,1982.

5. ГОСТ 21.101-97. Основные требования к проектной и рабочей документации.

6. ГОСТ 21.204-93. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта. – М.: Госстрой России,2003.

7. ГОСТ 21.501-93. Правила выполнения архитектурно-строительных рабочих чертежей.- М.: Издательство стандартов,1994.

8. ГОСТ 30674-99 Блоки оконные из ПВХ профилей (ТУ).

9. СНиП 2.03.13-88 Полы. – М.: Стройиздат, 1988

10. СНиП 2.04.01-85* Внутренний водопровод и канализация зданий.

11. СНиП 2.04.03-85 Канализация. Наружные сети и сооружения.

12. СНиП 2.04.08-87* Окна и балконные двери деревянные для жилых и общественных зданий.

13. СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений. – М; 2000.

14. СНиП 2-26-76 Кровли. – М.; Издательство стандартов, 1994.

15. СНиП 3.01.03-84 Геодезические работы в строительстве.

16. СНиП 21-01-97* Пожарная безопасность зданий и сооружений, Госстрой России, 1997.

17. СНиП 23-01-99* Строительная климатология. Госстрой России, 2003.

18. СНиП 23-02-2003 Тепловая защита зданий, Госстрой России, 2003.

19. СНиП 31.05-2003 Общественные здания административно назначения. Госстрой России, 2004.

20. СНиП 31.06-2009 Общественные здания и сооружения. – М, 2009.

21. СНиП 41-01-2003 Отопление, вентиляция и кондиционирование. Госстрой России, 2004.

22. Архитектурное проектирование общественных зданий и сооружений. – 2-е изд., перераб. и доп. – М.: Стройиздат, 1985.

23. Архитектурные конструкции / З.А. Казбек – Казиев, В.В. Беспалов и др. – М.: Архитектура – С, 2006. – 344с.: ил.

24. Буга, П.Г. Гражданские, промышленные и сельскохозяйственные здания – 2-е изд., перераб. и доп. – М.: Высшая школа, 1987.

25. Вильчик, Н.П. Архитектура зданий. – М.: ИНФРА – М, 2007. – 303с.

26. Гаевой, А.Ф. Курсовое и дипломное проектирование. Промышленные и гражданские здания: учебное пособие для техникумов / А.Ф. Гаевой, С.А. Усик.– М.: Стройизат, 1987.

27. Шерешевский Ю.С. Конструирование гражданских зданий- М.:Архитектура-С, 2005г.

28. Бартонь Е.И. Чернов М.С. Архитектурные конструкции- М.: Стройиздат,1981

29. Белевич В.Б. Кровельные работы: Учебник для проф. Учебных заведений – М.: Высшая школа; издат. Центр Академия, 2000




Содержание

Лист

Ведомость чертежей курсового проекта…………………………… 3

Введение ……………………………………………………………… 4

1 Генеральный план…………………………………………………..5

2 Объемно-планировочное решение здания………………………..6

3 Конструктивные решения здания…………………………………. 8

3.1 Фундаменты……………………………………………………… 8

3.2 Стены………………………………………………………………10

3.3 Перемычки………………………………………………………..11

3.4 Перекрытия……………………………………………………… 13

3.5 Окна и двери…………………………………………………….. 14

3.6 Полы……………………………………………………………… 17

3.7 Перегородки………………………………………………………18

3.8 Лестницы…………………………………………………………..18

3.9 Кровля……………………………………………………………..19

4 Внутренняя и наружная отделка………………………………… 20

5 Инженерное и санитарно-техническое оборудование……………21

6 Теплотехнический расчет…………………………………………. 22

7 Ссылочные нормативные документ……………………………….27

8 Список использованной литературы………………………………28

Ведомость чертежей курсового проекта

Лист Наименование Примечание
Архитектурно-конструктивная часть Фасад 1-5; План 1-го и 2-го этажей; Генеральный план
Архитектурно-конструктивная часть Разрез1-1 Схемы расположения фундаментов, плит перекрытия и покрытия; план кровли, генеральный план: конструктивные узлы.

Введение

Тема проекта «Строительство кирпичного двухэтажного административного здания в городе Волгограде.

Основанием для проектирования служит индивидуальное задание на курсовое проектирование

Участок под строительство расположен в черте города, в существующем микрорайоне.

Здание в плане имеет прямоугольную форму с размерами 27,00 х 12,00мм.

В соответствии с заданием, приняты следующие основные конструктивные элементы жилого дома:

· Фундаменты ленточные сборные железобетонные из фундаментных подушек шириной 1,2 и 1,4 м и фундаментных стеновых блоков.

· Наружные стены из силикатного полнотелого кирпича марки СОР100/1800/25 ГОСТ 379-95 толщиной 640мм с наружным утеплением из пенополиуретана, внутренние – из силикатного кирпича толщиной 380мм.

· Перекрытия из сборных железобетонных круглопустотных панелей по серии 1.141., выпуск 60.Типоразмеров -3. По серии1.252.1-4 , вып.1. Типоразмеров -2.

· Перегородки межкомнатные однослойные из мелких гипсовых плит По ГОСТ 6428-83 толщиной 80мм, в санузлах толщиной 65мм из керамического кирпича по Кр 75/1350/15 ГОСТ 530-80

· Кровля – совмещенная рулонная с покрытием из наплавляемого рубероида типа « Унифлекс».

· Столярные изделия выполнены из дерева.

Участок строительства обеспечивается железобетонными, столярными и другими материалами поставкой с местных заводов. Завоз материалов осуществляется автотранспортом.




1 Генеральный план

Проект разработан применительно к следующим условиям. Участок под строительство расположен в черте города, в существующем жилом микрорайоне с развитой автодорожной системой. Рельеф местности спокойный. Площадка сложена из супесей. Строительная площадка прямоугольной формы. Здание в плане имеет размеры 27,00 *12,00 м и привязано к существующим жилым домам с соблюдением противопожарных и санитарных разрывов.

Проектом предусмотрено следующее благоустройство территории:

-внутриквартальные проезды шириной 3,5 м с карманами для стоянки машин, тротуары -3м;

-проектируемое здание расположено в 6 метрах от красной линии застройки;

– вокруг здания выполняется асфальтобетонная отмостка шириной 1 метр с уклоном 3 градуса;

Проектом предусмотрено:

– устройство парковой зоны с площадками отдыха;

– автопарковка для стоянки 6 автомобилей

Озеленение:

-производится рядовая посадка деревьев лиственных пород вокруг административного здания и кустарника вдоль внутриквартальных проездов. Закладывается парк для отдыха жителей микрорайона со стороны дворового фасада с реконструкцией существующих детских площадок.




Объемно-планировочное решение здания

Проектируемое здание в плане имеет размеры 27,00 х12,00 м.

Конструктивная схема здания: бескаркасная с продольно-поперечным расположением несущих стен. Шаг несущих стен 6,0м и 9,0м.

По типологическому признаку комбинированного (зально-коридорного) типа, свободной ориентации.

Проектом предусмотрено в соответствии с заданием:

· Количество этажей 2;

· Высота этажа, м 3,3

Здание предназначается для строительства в малых населенных пунктах для размещения в нем администрации района и ЗАГСа.

В здании имеется эксплуатируемый подвал.

Площади всех помещений представлены в таблице 1.

Таблица 1- Экспликация помещений

Но-мер     Наименование Пло-щадь, м2   Но- мер     Наименование Пло-щадь, м2
1 этаж 2 этаж
Вестибюль с гардеробом 46. 75 Зал совещаний на 120 чел. 99.88
Зал торжественных обрядов 48.30 Фойе 36.47
Холл 28.78 Приемная 14.03
Комната жениха 6.80 Кабинет руководителя 26.37
Комната невесты 6.80 Кабинет заместителя 17.00
Архив ЗАГСа 4.93 Архив 6.50
Бухгалтерия 26.37 Офис 17.92
Комната участкового 14.03 Офис 18.59
Опорный пункт правопорядка   17.00 Коридор 16.25
Военно-учетный стол 18. 59 Подвал
Электрощитовая 3.30 Тепловой пункт 27.00
Санузлы 11.35 Венткамера 48.30
Кладовая уборочного инвентаря 2.70 Помещение для хранения сантехоборудования 18.59
Коридор 16.25 Тренажерный зал 65.13
Тамбур 2.75 Коридор 27.49
Тамбур 2.70 Склад спортинвентаря 17.92
Тамбур 1.50   Комната общ.организаций 48,30
       Туалет 11.24
         Полезная площадь 455,11
         Общая площадь 655,74



Спецификации в Renga

Автор:  Архитектор и BIM-специалист – Сергей Волков

Введение

Это уже вторая статья в моем блоге, посвященная российской BIM-системе Renga. Первая была о конкурсе «Мастер Renga», который я выиграл в номинации «Мастер архитектурных копий». После этого я получил коммерческую лицензию системы на 1 год и решил написать ряд статей про этот перспективный продукт.

Эта статья – о работе со спецификациями в Renga. В первых релизах системы такого инструмента не было. Cейчас практически любую спецификацию можно создать на основе BIM-модели. При изменении модели они будут автоматически обновляться.

Рассмотрим алгоритм создания спецификации на примере экспликации помещений. Что может быть проще!

Создание спецификации

В «Обозревателе проекта» выбираем «Спецификации», нажимаем значок «+». На самом деле, в архитектурном шаблоне уже есть гостовские экспликации помещений и ведомость окон, но мы удалим их.

Добавление графов (столбцов)

Первое, что мы сделаем – добавим какие-нибудь графы (будущие столбцы). Для этого выберем на панели инструментов – «Добавить столбец справа». Так происходит добавление столбцов через эти инструменты: можно добавлять столбцы слева или справа относительно выделенной ячейки. Порядок столбцов можно поменять, переместив графы таблицы курсором мыши.

Сначала необходимо выбрать «Тип объекта», свойства которого мы хотим отобразить в спецификации. Интересно, что в отличие от Revit, где тип объекта можно выбрать только в начале, в Renga есть возможность изменять его в любой момент. В самом проекте, естественно, уже есть помещения, которым назначены параметры номера, имени. Площадь помещений будет вычисляться автоматически. В спецификацию можно добавить любое свойство объекта. В Renga есть два вида параметров: системные и пользовательские (добавленные пользователем). В нашем случае добавим еще и пользовательское свойство «Категория пожароопасности», чтобы экспликация была по ГОСТ.

Хорошая новость – начиная с релиза 2.11, помещения автоматически определяют границы и автоматически изменяются при перемещении ограждающих стен.

Настройка окон Renga

В Renga удобно настроено отображение чертежей в разных окнах – многомониторность. В Revit это появилось только в 2019 версии. Для этого необходимо просто взяться за вкладку вида и перенести ее на другую область экрана или второй монитор. Здесь работает такой же принцип переноса вкладок, как в интернет-браузерах.

Присвоение значений параметров

Изменять свойства помещений через спецификацию пока нельзя, поэтому для назначения параметров «Категории пожароопасности» это необходимо сделать через 3D-вид или 2D-планы. Нужно выбрать помещение, сделать правый клик мышью – Свойства – ввести значение атрибута.

Есть возможность выбирать единицы измерения и количество дробных знаков.

Изменение высоты строк спецификации

Отдельно отмечу, что в Renga есть возможность стандартным функционалом менять высоту строк спецификации. Да-да, вы не ослышались! Ревитчики меня поймут. И для этого не надо придумывать свои трюки. Достаточно просто выделить одну ячейку и вбить справа высоту. По мне так – это просто фантастика!

Настройка шапки спецификации

Интересно происходит настройка шапки спецификации. Параметры текста (шрифт и высота) назначаются для каждой ячейки спецификации отдельно. А параметры текста для остальной части можно изменить через любую ячейку. Заголовок спецификации настраивается отдельно.

В каждой ячейке шапки можно назначать шрифт отдельно, а для основного содержимого шрифт и размер настраивается однообразно.

Группировка и сортировка атрибутов



При группировке по параметрам, спецификация разделяется автоматически на несколько групп, в которых ячейки объединяются по выбранному параметру (свойству). Подобного решение я ранее нигде не встречал – это может пригодиться для наших спецификаций, склонных к объединению ячеек

К сожалению, нет возможности создавать несколько последовательных сортировок и группировок.

Для расположения элементов в нужной последовательности элементов используют инструмент «Сортировать». Отдельно настраивается возможность подсчета элементов через галочку «Объединять ячейки с одинаковыми записями».

Честно говоря, работа со спецификациями в Renga мне напомнила спецификации из Revit. Похожие инструменты, но с приятными отличиями.

Фильтрация атрибутов

Чтобы отобразить в спецификации элементы только одного этажа, их следует отфильтровать одноименным инструментом «Фильтр». Его настройки задаются не в среде работы со спецификациями – это оригинальное решение от Renga. Здесь фильтр выборки единый – его можно использовать как для выборки при работе с моделью, так и для фильтрации в спецификациях.

В рабочем пространстве необходимо в панели инструментов нажать на значок со стилями, в выпадающем меню выбирать «Фильтры». Далее создаем новый фильтр. Добавляем правила фильтрации. Очень удобно, что нет ограничений на количество правил фильтраций. Например, в Revit их только 7. Созданный фильтр можно применять и в спецификациях. Это оригинальный подход.

Экспорт в Excel

Зато можно на лету переносить спецификацию в Excel через стандартный копипаст Ctrl+C Ctrl+V! Шапки переносятся отдельно, графы – отдельно.

Экспорт в CSV



Модель из Renga можно экспортировать в формат CSV и затем управлять данными через Excel или GoogleТаблицы. На выходе создается несколько CSV-файлов по отдельным категориям модели.

И самое интересное – создается файл Reports_ru_RU.xlsm, содержащий настроенные макросы для Excel, открыв который, можно автоматически получить данные по всем типам объектов.

Размещение спецификации на лист



Нужно открыть в разделе «Чертежи» соответствующий лист. Через меню «Инструменты» выбираем «Спецификацию», ниже в «Параметрах» из списка выбираем по названию необходимую спецификацию и размещаем ее на чертеже. Выделив спецификацию, взявшись за маркеры, снизу можно изменить размеры границ.

Нет предела совершенству или чего, на мой взгляд, не хватает в спецификациях Renga (на июль 2018 года)

  • Функционала Excel. Во-первых, автонумерации ячеек, во-вторых, функций поиска, замены, хотя суммирование присутствует.
  • Нет способа выбрать строку спецификации и перейти к 3D-виду с выделенными элементами.
  • Нет возможности вносить информацию в 3D-модели через ячейки спецификаций. Это нужно, потому что спецификация должна быть не просто отчетом по модели, а живым инструментом, которым можно управлять параметрами модели.

Представлю примеры ведомостей заполнения дверных и оконных проемов, которые можно создавать в Renga.

Но все же о хорошем…

В заключение хотелось перечислить основные плюсы:

  • Спецификации можно создавать по любым элементам модели.
  • Спецификации автоматически обновляются согласно изменениям модели.
  • Гибко настраивается внешний вид спецификаций.
  • Спецификации размещаются на листах чертежей.
  • Спецификации легко переносятся в Excel.

Чувствуется положительная динамика развития. Если разработчики добавят еще больше функционала, то инструмент Спецификация в Renga станет совершенным!

Читать статью в первоисточнике

Обзор комплекта

Intel NUC 9 Extreme (Ghost Canyon): в его вычислительном элементе

Аппаратный вердикт Тома

Комплект Intel NUC 9 Extreme Kit (Ghost Canyon) — это дорогой базовый ПК, который подходит для дискретного графического процессора. Тем не менее, Compute Element с мобильным процессором Intel представляет собой захватывающий новый форм-фактор.

Минусы
  • –

    Очень дорого

  • –

    ЦП последнего поколения

Лучший на сегодняшний день комплект Intel NUC 9 Extreme Kit (Ghost Canyon) предлагает

(открывается в новой вкладке)

(открывается в новой вкладке)

1599,99 $

(открывается в новой вкладке)

Просмотр (открывается в новой вкладке)

(открывается в новой вкладке)

5 9002 (открывается в новой вкладке) tab)

Информация о ценах отсутствует

Check Amazon

Существует контингент сообщества ПК, который любит маленькие компактные системы. С помощью комплекта NUC 9 Extreme Kit (, ранее известного как «Ghost Canyon» ) Intel проложила путь к новому форм-фактору, который может быть даже меньше, чем Mini-ITX. Он питается от Compute Element — модуль на основе PCIe с мобильным чипом Intel 9-го поколения внутри. Теоретически это прокладывает путь к высокотехнологичным системам, которые меньше, чем когда-либо прежде. Он продается в виде базового комплекта, поэтому вам придется взять с собой собственные RAM , SSD , операционную систему и, если хотите, дискретный графический процессор, что значительно увеличивает цену версии i9, которую мы рассмотрели, намного выше ее базовой цены в 1639,99 долларов. ярлык.

Это делает NUC 9 Extreme Kit подходящим для определенного типа людей: тех, кто хочет, чтобы их игровой компьютер должен быть как можно меньше, и не беспокоится о том, чтобы заплатить за него. Но если он приживется, Compute Element может стать одним из самых больших изменений в сборке ПК, которые мы видели за последние десятилетия.

  • Комплект Intel NUC 9 Extreme (Ghost Canyon) на BHPhoto за 1599,99 долларов США (открывается в новой вкладке) крошечный. Честно говоря, это было бы восхитительно, если бы его не украшали черепа с обеих сторон.

    Внешний край корпуса изготовлен из черного пластика с металлическими сетчатыми боковинами. На передней панели есть белое светящееся кольцо вокруг кнопки питания, но в остальном она ничем не украшена, кроме портов: устройства чтения SD-карт, двух портов USB 2.0 Type-A и разъема для наушников 3,5 мм. 1 из 3 шаблон. Воздух поступает через металлическую сетку и выбрасывается через верхнюю часть, закрытую вентиляционными отверстиями.

    На задней панели расположены все порты, подключенные к вычислительному элементу Intel, который питает NUC. Есть 4 четыре порта USB 3.1 Gen 2 Type-A, два порта Ethernet, HDMI , пара портов Thunderbolt 3, оптический звук и слот для замка. Если у вас есть графический процессор, как в нашем обзоре, видеопорты также будут там.

    Я обожаю эту маленькую штуку. Имея размеры всего 9,4 x 8,5 x 3,8 дюйма (238 x 216 x 96 мм), он может поместиться практически на любом столе, а также в развлекательном центре, подключенном к телевизору. Что-то вроде этого действительно идеально, пока я ограничен своей нью-йоркской квартирой с крошечным письменным столом. Это большая мощность для такого маленького устройства. Zotac Mek Mini немного крупнее — 10,3 x 10,2 x 5,4 дюйма, в то время как один из наших любимых готовых блоков, HP Omen Obelisk , сравнительно массивен — 17,1 x 14,1 x 6,5 дюйма.

    Технические характеристики


    		Intel NUC 9 Extreme Cit (Ghost Canyon) Дополнительная стоимость
    3
    3
    3
    3
    3
    3.0099 Intel Corporation NUC9i9QNB (U3E1) ✗
    Memory HyperX Impact 16GB (2x8GB) DDR4-2666 $113.03
    Graphics Asus Dual GeForce RTX 2070 Mini OC (8GB GDDR6) $419. 99
    Storage Intel Optane 905p 380GB SSD (PCIe NVMe) $504.66

    		 Kingston KC2000 1TB SSD ( PCIe NVMe)

    Сеть Intel Wi-Fi 6 AX200 ✗
    Ports Спереди: 2X USB 2,0 TIP-A, SD SLOT. Сзади: 4 порта USB 3.1 Gen 2 Type-A, два порта Ethernet, HDMI, 2 порта Thunderbolt 3, оптический звук, гнездо для замка ✗
    Блок питания 500W 80+ Platinum ✗
    Case Intel NUC 9 Extreme Kit ✗
    Cooling Dual 80mm exhaust fans ✗
    Operating System Windows 10 Home $ 139,00 (открывается на новой вкладке)
    Размеры 9,4 x 8,5 x 3,8 дюйма (238 x 216 x 96 мм) ✗
    Цена AS AS
    . 0099 $1,639.99 $1,176.68
    Total Cost for NUC 9 Extreme Kit and Additional Components $2,816.67

    Teardown and Upgradeability

    Upgrading the NUC 9 Extreme is unlike doing so on any other desktop. Это первая машина на рынке с Intel Compute Element, так что не нужно просто подключать все к материнской плате. Корпус небольшой, поэтому требуется некоторое терпение, но единственный инструмент, который вам понадобится, — это крестовая отвертка. Когда вы попадаете туда, вы видите, насколько неортодоксальным является этот дизайн.

    (Изображение предоставлено Tom’s Hardware)

    Чтобы открыть NUC, вам нужно открутить два винта сзади, ближе к верхней части, что позволяет снять верхнюю часть. В том числе два вентилятора, которые соединены между собой какими-то контактами.

    Изображение 1 из 2

    (Изображение предоставлено Tom’s Hardware)
    Разборка комплекта Intel NUC 9 Extreme (Изображение предоставлено Tom’s Hardware)

    После того, как они были сняты, мы смогли снять боковые панели. После этого с левой стороны нужно снять перекладину, удерживаемую еще двумя винтами.

    (Изображение предоставлено Tom’s Hardware)

    В нашем устройстве был установлен 8-дюймовый Asus Dual GeForce RTX 2070 Mini (под двойным подразумевается два вентилятора, а не два графических процессора 2070), поэтому его пришлось удалить. Вы отсоединяете кабель питания от карты, выкручиваете два винта, которыми графический процессор крепится к корпусу, а затем вынимаете его из слота PCIe на основной плате. На плате есть два слота PCIe, которые расположены над блоком питания (один PCIe x16 , один PCIe x4), хотя графический процессор в нашем устройстве был двухслотовым.

    Теперь, когда графический процессор убран, вы находитесь в вычислительном элементе. Если вы хотите обновить хранилище или оперативную память, нет никакой реальной причины ее вынимать.

    (Изображение предоставлено Tom’s Hardware)

    Дверь в Element заблокирована бумажной «воздушной направляющей», поэтому вам нужно ее придержать. Сама дверь держится на двух винтах, которые необходимо открутить. Затем вы можете снять дверь, но будьте осторожны, потому что кабель присоединяется к вентилятору, который является частью двери.

    Изображение 1 из 2

    (Изображение предоставлено Tom’s Hardware)
    (Изображение предоставлено Tom’s Hardware)

    Внутри есть два слота M.2 (один из наших был заполнен SSD Kingston KC2000 1 ТБ). Тот, что слева, подходит для модулей M.2 длиной до 110 мм, а тот, что справа, — для модулей длиной до 80 мм.

    На правой стороне модуля находятся два слота SODIMM. У нас была пара 8 ГБ оперативной памяти HyperX Impact (всего 16 ГБ). Интересно, что это была пара на 3200 МГц, но Intel поставляла ее с частотой 2666 МГц.

    Обычно комплект поставляется пустым, поэтому при покупке этого NUC вам потребуется предоставить ОЗУ и хранилище.

    Но под вычислительным элементом есть место для еще одного SSD, поэтому мы убрали и его. Вы откручиваете один винт, крепящий его к корпусу, а затем отключаете звук, антенну Wi-Fi, USB Type-C, переднюю панель, вентиляторы и 8-контактный разъем питания. Wi-Fi особенно легко снять с помощью двух штифтов, которые просто вынимаются из элемента. Затем вы можете разблокировать слот PCIe и вынуть элемент.

    (Изображение предоставлено Tom’s Hardware)

    Имеется радиатор , закрывающий третий слот M.2, который удерживается двумя винтами (в этот слот можно установить модули до 110 мм. Когда вы его удалите, вы сможете добавить больше Наше устройство было заполнено твердотельным накопителем Intel Optane 905p емкостью 380 ГБ .

    (Изображение предоставлено Tom’s Hardware)

    На этом разборка практически завершена. Корпус, вычислительный элемент и графический процессор разделены. Установленный блок питания Flex ATX мощностью 500 Вт, однако, все еще находится в корпусе. Чтобы собрать все обратно и заставить его работать, нам пришлось эффектно «собрать» ПК, переподключив компоненты и кабели.

    Игры и графика

    В NUC 9 Extreme можно установить 8-дюймовый графический процессор. Фактически, это первый из Intel NUC, который подходит для дискретного графического процессора. В случае нашего тестового образца видеокартой была Asus Dual GeForce RTX 2070 Mini OC. Я испытал это, играя в Control с разрешением 1920 x 1080 с предустановленными высокими настройками и средними предустановками трассировки лучей . Игра не дотянула до 60 кадров в секунду, обычно колеблясь между 54 и 59 кадрами в секунду. Исключением был астральный план, уровень с полностью белым фоном, на котором он поднялся до 9.3 кадра в секунду.

    (Изображение предоставлено Tom’s Hardware). ) и Omen Obelisk (RTX 2080 Ti). Это может быть связано с обновлениями и исправлениями между тестами, а также с различиями в охлаждении. NUC упал на 39 кадров в секунду при 4K .

    (Изображение предоставлено Tom’s Hardware)

    Когда дело дошло до Grand Theft Auto V (1080p, очень высокое), NUC 9 Extreme играл в игру со скоростью 89 кадров в секунду (27 кадров в секунду при 4K), уступая как Mek Mini, так и Omen Obelisk.

    (Изображение предоставлено Tom’s Hardware)

    На Hitman (1080p, ультра) NUC запускал игру со скоростью 124 кадра в секунду, но все же отставал от Mek и Omen. Он играл в игру со скоростью 64 кадра в секунду в 4K.

    (Изображение предоставлено Tom’s Hardware)

    NUC снова победил Мека в Far Cry New Dawn (1080p, ультра), игра в игру на 98 кадров в секунду против 89 кадров в секунду у Мека. Обелиск превзошел NUC со скоростью 105 кадров в секунду. Однако в 4K Mek Mini выдал на несколько кадров больше, чем NUC.

    Для стресс-тестирования Ghost Canyon NUC мы запустили Metro Exodus 15 раз в цикле с предустановкой RTX. Игра работала со средней скоростью 56,3 кадра в секунду и была в основном стабильной на протяжении 15 прогонов. Средняя частота процессора составляла 4 ГГц, а средняя температура процессора составляла 74,3 градуса Цельсия (165,7 градуса по Фаренгейту). Графический процессор работал в среднем на тактовая частота 1595,1 МГц и средняя температура 63,8 градусов по Цельсию (146,8 градусов по Фаренгейту).

    Сравнение предложений по продуктам

    (открывается в новой вкладке)

    Комплект Intel NUC 9 Extreme Kit (Ghost Canyon)

    (открывается в новой вкладке)

    (открывается в новой вкладке)

    1599,99 долл. США в новой вкладке (открывается

    )

    Посмотреть (откроется в новой вкладке)

    Посмотреть все цены

    (откроется в новой вкладке)

    Zotac Mek Mini

    (откроется в новой вкладке)

    (открывается в новой вкладке)

    2 875,95 $

    (открывается в новой вкладке)

    Вид (открывается в новой вкладке)

    См. все цены мобильный процессор. Наш Compute Element был оснащен процессором Intel Core i9-9980HK «Coffee Lake». Наш тестовый образец был оснащен 16 ГБ оперативной памяти HyperX Impact, твердотельным накопителем Intel Optane PCIe NVMe емкостью 380 ГБ и твердотельным накопителем Kingston KC2000 PCIe NVME емкостью 1 ТБ. Поскольку это базовый комплект, производительность будет зависеть от используемых вами деталей.

    Но это рабочий стол, и именно с ним мы его сравниваем. Другие мини-ПК используют процессоры для настольных ПК, такие как Zotac Mek Mini и его Intel Core i7-9700. Мы также сравниваем его с настольным i9 в одной из наших любимых сборок — HP Omen Obelisk (Intel Core i9-9900K).


    (Изображение предоставлено Tom’s Hardware)

    На Geekbench 4.3 NUC ​​9 Extreme набрал 30 176 баллов, превзойдя Mek Mini (27 156), но уступив Omen Obelisk (34 167).

    (Изображение предоставлено Tom’s Hardware)

    NUC 9 Extreme потребовалось 3 секунды для передачи 4,97 ГБ файлов со скоростью 1696,4 МБ/с. Это то же самое, что и Omen Obelisk, но Zotac Mek Mini чуть отстает со скоростью 1272,3 МБ/с.

    (Изображение предоставлено Tom’s Hardware)

    NUC 9 Extreme потребовалось 7 минут и 44 секунды, чтобы завершить наш тест с ручным тормозом, который транскодирует видео 4K в 1080p. Omen оказался быстрее (5:31), а Mek Mini отстал на 8:18.

    Программное обеспечение и гарантия

    Комплект NUC 9 Extreme не поставляется с программным обеспечением. На самом деле, он не поставляется с операционной системой. В то время как в нашем тестовом образце была предустановлена ​​Windows 10 Home, вам нужно будет принести свою собственную, если вы покупаете базовый комплект. К счастью, есть способы получить Windows 10 бесплатно или дешево. Intel заявляет о поддержке Windows 10 и «различных» дистрибутивов Linux.

    Корпорация Intel покрывает комплект NUC 9 Extreme Kit трехлетней гарантией.

    Есть ли у этого будущее?

    Возможно, самый большой вопрос, связанный с Compute Element, заключается в том, увидим ли мы их в будущих процессорах. Будут ли Elements с процессорами 10-го поколения? Как насчет возможного 11-го или 12-го поколения? Размещение ЦП на внешней карте может сделать ЦП в этом NUC таким же обновляемым, как и ГП, но только в том случае, если Intel продолжит выпускать новые карты Element.

    Как мы видели при разборке, извлечь вычислительный элемент из NUC 9 не так уж и сложно.Экстремальный комплект. Он предназначен для выхода. Это настольный компьютер, и многие энтузиасты любят модернизировать свои установки новыми процессорами, а также оперативной памятью, хранилищем и т. д.

    Таким образом, вопрос, когда вы тратите столько денег на базовую установку, заключается в том, будет ли Intel продолжать поддерживать эту платформу. В этом поколении есть и другие модели: Razer Tomahawk и Cyberpower Nox будут иметь место для полноразмерных видеокарт . HyperX также появился на выставке CES 2020 с корпусом, очень похожим на корпус NUC 9.Экстрим.

    Intel сообщила Tom’s Hardware в заявлении, что «мы начали разработку продуктов 2021 года и активно определяем продукты 2022 года. Наша цель — помочь нашим партнерам и клиентам получить простое решение для повышения производительности с каждым циклом обновления».

    Также было обещано, что будущие вычислительные элементы NUC будут предлагать обратную совместимость с «несущими платами», что означает, что клиентам не нужно будет переделывать платы при обновлении. Это может помочь сократить электронные отходы, поскольку не нужно будет перерабатывать всю систему. Вместо этого будет заменен только вычислительный элемент».

    Конфигурации

    Комплект NUC 9 Extreme с процессором Intel Core i9-9980HK стоит 1639,99 долларов США в B&H и не поставляется с ОЗУ, хранилищем, дискретной графической картой или операционной системой. Наше устройство, которое было полностью оснащено 16 ГБ ОЗУ, твердотельным накопителем Intel Optane PCIe NVMe емкостью 380 ГБ, твердотельным накопителем PCIe NVMe емкостью 1 ТБ, графическим процессором Asus Dual GeForce RTX 2070 Mini OC и Windows 10 Home, стоит 2816,67 долларов.

    Intel анонсировала аналогичные barebone-системы Ghost Canyon NUC с процессорами Intel Core i7-9750H и Intel Core i5-9.300H, но мы пока не видим их в продаже. Специализированный сайт SimplyNUC принимает предварительные заказы на каждую конфигурацию с 8 ГБ ОЗУ, 128 ГБ SSD и «бесплатной установкой ОС», начиная с 1199 долларов за Core i5 и 1299 долларов за Core i7. У них нет дискретных графических процессоров.

    Intel сообщила нам, что модели i7 и i9 должны появиться в продаже в течение следующего месяца, а модель i5 — в ближайшие три месяца.

    (Изображение предоставлено Tom’s Hardware)

    Действительно впечатляет, насколько маленький Intel NUC 9Экстремальный комплект есть. Дизайн с вычислительным элементом и встроенным мобильным процессором радикально отличается от того, что можно ожидать от настольного компьютера. Для кого-то это может быть даже, ну, экстремально.

    Пока мы тестировали систему «Ghost Canyon» с оперативной памятью, хранилищем, Windows 10 Home и даже дискретным графическим процессором RTX 2070, созданным специально для таких небольших корпусов. Но когда эта конфигурация i9-9980HK поступит в продажу, базовый комплект без каких-либо из этих вещей будет стоить около 1639,99 долларов (меньше для моделей i5 и i7). Вы можете получить полностью настроенный мощный рабочий стол за меньшие деньги. Чтобы превратить его в полнофункциональный игровой ПК, вам потребуется более 1100 долларов на запчасти. И это при использовании процессора, который уже устарел.

    На 60 долларов дороже, чем Ghost Canyon NUC, вы можете купить Zotac Mek Mini с процессором Core i7-9700 и Nvidia GeForce RTX 2070 Super, а также со всеми остальными необходимыми деталями. Тем не менее, вы не можете обновить ЦП или ГП на этом ПК (они фактически заблокированы в шасси ), поэтому в некоторых отношениях это еще менее модернизируемо. Вы также можете собрать красивую маленькую машину Mini-ITX по цене, хотя она будет больше, чем эта.

    Если размер не имеет значения, но вам нужна готовая машина, можно приобрести что-то вроде HP Omen Obelisk дешевле, чем полностью упакованный NUC. При максимальном использовании Core i9-9900, 32 ГБ ОЗУ, RTX 2070 Super и 7 ТБ памяти, это почти 2500 долларов — все еще дешевле, чем Ghost Canyon, как мы рассмотрели. Но это также намного больше, и большая часть его хранилища — это традиционные вращающиеся жесткие диски.

    Если вы геймер или творческий человек, которому не хватает места, этот форм-фактор обязательно понравится вам. Если пространство для вас важнее всего, а цена не имеет значения, это для вас. Но вы также делаете ставку на новую платформу в Compute Element. Если Intel продолжит поддерживать его, это может стать прочным новым форм-фактором ПК, который довольно просто обновить или даже собрать.

    В своем нынешнем виде, как первое поколение продукта, комплект Intel NUC 9 Extreme представляет собой очень дорогой, компактный ПК с инновационным форматом, который вы можете настроить с помощью компонентов по своему вкусу. Но вы должны быть готовы заплатить больше, чтобы быть среди первых в этом эксперименте с форм-фактором ПК.

    (Изображение предоставлено Tom’s Hardware)

    Эндрю Э. Фридман — старший редактор Tom’s Hardware, специализирующийся на ноутбуках, настольных компьютерах и играх. Он также следит за последними новостями. Любитель игр и технологий, его предыдущая работа появлялась в Tom’s Guide, Laptop Mag, Kotaku, PCMag и Complex, среди прочих. Подпишитесь на него в Твиттере: @FreedmanAE

    3форма | Материалы | Varia

    Панели из формуемой смолы, которые позволяют играть с бесконечными комбинациями цвета, текстуры и света.

    Формируемый

    Создание простой или сложной геометрии

    полупрозрачный

    Рассеянный свет и визуальное уединение

    Брендируемый

    Расширение, выражение или поддержка существующей идентичности

    Загрузки

    Спецификация Varia Руководство по изготовлению Varia Матрица совместимости оборудования 3form Отделка материалов

    Датчик материала

    1/16″ (1,6 мм), 1/8″ (3,1 мм), 3/16″ (4,7 мм), 1/4″ (6,3 мм), 3/8″ (9,5 мм), 1/2 ” (12,7 мм), 3/4″ (19,0 мм), 1,0″ (25,4 мм)

    Материал Размер панели

    48″ x 96″ (1219,2 мм x 2438,4 мм)
    48″ x 120″ (1219,2 мм x 3048 мм)

    Материал огнестойкости

    Класс A: 1/16″, 1/8″, 3/16″, 1″
    Класс B: 1/4″, 3/8″, 1/2″, 3/4″

    Класс передачи звука

    25 – 38

    Коэффициент шумоподавления

    Н/Д

    Varia — это революционный материал, который архитекторы и дизайнеры любят за его способность удерживать слой за слоем цвета, узоры, изображения и ткани.

    Varia имеет слои, которые можно раскрасить или оставить прозрачными. Затем добавьте узоры, цвет и промежуточные слои и наблюдайте, как ваше собственное уникальное видение воплощается в жизнь.

    • Настройка

      Varia Design Decisions

      1. Текстура и/или отделка
      2. Промежуточный слой
      3. Цвет
      4. Рассеивание

      Скачать изображение

    • На картинке

      Varia

      Отделка | Песчаник
      Промежуточный слой  | Fray Blaze
      Цвет | Тигр Y15

      Скачать изображение

    Начните с цвета

    Портфолио цветов 3form представляет собой полную коллекцию полупрозрачных цветов для дизайнерских приложений. Комбинируйте любой оттенок с нашими оттенками белого, диффузиями, промежуточными слоями и эффектами, чтобы создать что-то свое.

    Откройте для себя цвета

      • Дизайнерская коллекция

        Кармин

        Приложения / Интерьер

      • О15

        Орех

        Применение / Интерьер, Экстерьер

      • Y20

        Щебет

        Применение / Интерьер, Экстерьер

      • Г58

        Эдем

        Применение / Интерьер, Экстерьер

      • В26

        Кэссиди

        Применение / Интерьер, Экстерьер

      • В18

        Купидон

        Применение / Интерьер, Экстерьер

      • Н08

        Соболь

        Приложения / Интерьер

      • Г53

        Капри

        Применение / Интерьер, Экстерьер

    • Дизайнерская коллекция

      Кармин

      Приложения / Интерьер

      Скачать образец

    • О15

      Орех

      Применение / Интерьер, Экстерьер

      Скачать образец

    • Y20

      Щебет

      Применение / Интерьер, Экстерьер

      Скачать образец

    • Г58

      Эдем

      Применение / Интерьер, Экстерьер

      Скачать образец

    • В26

      Кэссиди

      Применение / Интерьер, Экстерьер

      Скачать образец

    • В18

      Купидон

      Применение / Интерьер, Экстерьер

      Скачать образец

    • Н08

      Соболь

      Приложения / Интерьер

      Скачать образец

    • Г53

      Капри

      Применение / Интерьер, Экстерьер

      Скачать образец

    Начните с Interlayers

    Визуальное пиршество творческих сокровищ, которые вдохновляют на безграничные комбинации формы, функции и оптического выражения.

    Откройте для себя промежуточные слои

      • Кольца из бамбука

        Натуральный

    Цвета / 2 цвета

    Коллекция / Ремесленник

  • В коробке

    Майло

    Цвета / 3 цвета

    Коллекция / Графические узоры

  • Мазок

    Каньон

    Цвета / 5 цветов

    Коллекция / Живопись

    Варианты / 5 вариантов

  • Черный пепел

    Коллекция / Вудс

    Варианты / 12 вариантов

    • Клой

      Гамма

      Цвета / 3 цвета

      Коллекция / Графические узоры

    • Спекл

      Гудзон

      Цвета / 5 цветов

      Коллекция / Живопись

      Варианты / 5 вариантов

    • Флек

      Чистый

      Цвета / 10 цветов

      Коллекция / Замкнутый цикл

    • Кольца из бамбука

      Натуральный

      Цвета / 2 цвета

      Коллекция / Ремесленник

      Скачать образец

    • В коробке

      Майло

      Цвета / 3 цвета

      Коллекция / Графические узоры

      Скачать образец

    • Мазок

      Каньон

      Цвета / 5 цветов

      Коллекция / Живопись

      Варианты / 5 вариантов

      Скачать образец

    • Черный ясень

      Коллекция / Вудс

      Варианты / 12 вариантов

      Скачать образец

    • Клой

      Гамма

      Цвета / 3 цвета

      Коллекция / Графические узоры

      Скачать образец

    • Спекл

      Гудзон

      Цвета / 5 цветов

      Коллекция / Живопись

      Варианты / 5 вариантов

      Скачать образец

    • Флек

      Чистый

      Цвета / 10 цветов

      Коллекция / Замкнутый цикл

      Скачать образец

    Начните с графических узоров

    Современные возможности цифровой печати и разнообразный портфель графических узоров позволяют создать стиль, соответствующий любому эстетическому дизайну.

    Откройте для себя графические паттерны

      • Интернет

        Варианты / Дымка

      • Дождь

        Варианты / Кин

      • Аспен

        Варианты / Офорт

      • Серотина

        Варианты / Офорт

      • Пальмы

        Варианты / Кин

      • Окно

        Варианты / Кэш

      • Интернет

        Варианты / Скворец

      • Струм

        Варианты / Башня

    • Интернет

      Варианты / Дымка

    • Дождь

      Варианты / Кин

    • Аспен

      Варианты / Офорт

    • Серотина

      Варианты / Офорт

    • Пальмы

      Варианты / Кин

    • Окно

      Варианты / Кэш

    • Интернет

      Варианты / Скворец

    • Струм

      Варианты / Башня

    • Край Уменьшите уровень шума с помощью модульных плавников, которые двигаются в соответствии с вашим видением проекта.

    • Ильтуо Коллекция продуктов, повышающих производительность и снижающих уровень шума

    • Формы Формы, формованные горячим способом, которые свисают с потолка, чтобы вдохновить дизайнеров сверху

    Благодаря SimpleSpec мы упростили наше предложение продуктов, чтобы вы могли сосредоточиться на самом важном — дизайне.

    Учить больше

    Функция модульного потолка Edge | 400,37 .55 НРК

    Функция модульной стены Edge | 300,31 .

    55 НРК

    Краевая модульная перегородка | 200,37 .55 НРК

    Отдельностоящий Передвижной | 200,42

    Экран конфиденциальности | 200,55

    посадка под давлением | 200.01

    Разделить разделы | Углы

    Раздвижная рама с весом на полу | 100,05

    Разделить разделы | Стены

    Предыдущий слайд

    Следующий слайд

    Посмотреть галерею

    Здравоохранение

    Больница Благословения

    Здравоохранение

    Пути

    Здравоохранение

    Детская больница Святого Христофора

    Учреждение/Образование

    Донорская стена Университета Кабрини

    Здравоохранение

    Клиника Мавен

    Здравоохранение

    Детская больница Восточного Теннесси

    Предыдущий слайд

    Следующий слайд

    Технические характеристики промышленных принтеров серии ZT200

    Технические характеристики промышленных принтеров серии ZT200

    Скачать PDF версию

    Самые доступные промышленные принтеры Zebra, серия ZT200™, основаны на многочисленных отзывах клиентов и опыте работы с устаревшими принтерами, что позволяет создавать инновационные принтеры с компактной конструкцией. Серия ZT200, созданная Zebra для печати, предлагает пользователям простую настройку, интуитивно понятное управление и простоту обслуживания и обслуживания.


    Разработано с мыслью о вас

    Вы сказали. Мы слушали.

    Дизайн серии ZT200 является кульминацией обширных отзывов наших клиентов и понимания их приложений печати, меняющихся потребностей бизнеса и операционных задач. Серия ZT200 предлагает выдающуюся функциональность и возможности по исключительной цене.

    Универсальность и исключительная ценность

    Интуитивно понятное и мощное управление

    Независимо от того, используете ли вы технологию штрих-кода впервые или обновляете существующие модели принтеров, серия ZT200 — это правильный выбор для различных областей применения. Эти инновационные принтеры обеспечивают множество преимуществ для пользователей и сертифицированы ENERGY STAR®, что позволяет экономить ваши деньги на протяжении всего жизненного цикла.

    Малый размер. Легко поддерживать.

    Серия ZT200 отличается обтекаемой конструкцией и меньшей занимаемой площадью, занимая меньше места, чем устаревший принтер S4M™. Принтеры серии ZT200 требуют минимального обучения оператора и выигрывают от стандартного обслуживания компонентов без использования инструментов, а прочная конструкция позволяет свести к минимуму обслуживание.

    Простота интеграции и управления

    Благодаря среде Zebra Link-OS — инновационной операционной системе, сочетающей в себе мощный многоплатформенный комплект для разработки программного обеспечения (SDK) и программные приложения — принтеры серии ZT200 легко интегрируются, управляются и обслуживаются из любого места вокруг света. Ваш ИТ-персонал также оценит обратную совместимость, поскольку она позволяет устанавливать и запускать новые принтеры с минимальными затратами времени и усилий.


    Для получения дополнительной информации о промышленных принтерах серии ZT200,

    , посетите веб-сайт www. zebra.com/zt200.

    Преобразование изнутри

    Аппаратное обеспечение принтера — это только начало того, что вам нужно, чтобы максимизировать ценность ваших принтеров. ZT200 работает под управлением Link-OS, надежной операционной системы для принтеров Zebra, и Print DNA, сочетания инструментов для повышения производительности, управления, разработки и визуализации. Результат преобразует ваши принтеры изнутри для превосходной печати за счет повышения производительности, упрощенного удаленного управления и упрощенной интеграции.

    Отвечает требованиям различных приложений

    Надежные и компактные принтеры серии ZT200 идеально подходят для различных областей применения: от производства, транспорта и логистики до здравоохранения и розничной торговли. От маркировки предметов и образцов до маркировки краев полок и упаковки — эти принтеры могут удовлетворить потребности ваших операций.


    Серия ZT200 предлагает две модели, наилучшим образом отвечающие вашим потребностям

    Модель ZT230

    Благодаря прочному цельнометаллическому корпусу для длительного использования принтер ZT230 оснащен графическим ЖК-интерфейсом пользователя, упрощающим настройку и управление принтером, а также Замена S4M, которая легко интегрируется в вашу среду. Он идеально подходит для маркировки штрих-кодов, требующих более частых изменений формата или настроек принтера.

    ZT220

    Самый доступный промышленный принтер Zebra ZT220 имеет прочный ударопрочный полимерный корпус для длительного использования и простой одноразовый трехкнопочный пользовательский интерфейс. Он идеально подходит для маркировки штрих-кодов, где требуются минимальные изменения формата или настроек принтера.

    Компактный дизайн

    Благодаря компактным размерам, обтекаемой конструкции и уникальной складной дверце (требуется 4 дюйма/102 мм пространства для открывания) эти принтеры легко помещаются в ограниченном пространстве, максимально увеличивая рабочее пространство.

    Быстрая установка и интеграция

    Являясь идеальной заменой принтеров для моделей Stripe и S4M предыдущего поколения, они предлагают несколько вариантов подключения: параллельное, 10/100 Ethernet и беспроводное 802.11a/b/g/n. Светодиодные индикаторы состояния в виде пиктограмм обеспечивают немедленное и легкое отображение состояния принтера. А приложения Virtual Devices позволяют принтерам Link-OS поддерживать известные устаревшие языки принтеров и языки конкурентов — в дополнение к ZPL® и EPLTM¹ — для перспективных инвестиций.

    Интуитивно понятная загрузка материалов без усилий

    Конструкция с боковой загрузкой исключает сложную заправку расходных материалов. Подсказки с цветовой кодировкой дают визуальное руководство даже начинающим пользователям для загрузки ленты и носителя. А подсвеченные многопозиционные передающие и отражающие датчики видны сквозь среду для беспроблемной регулировки положения датчика.

    Качество печати, надежность и долговечность

    Эти принтеры разработаны для обеспечения большей точности печати благодаря точным настройкам. Они обеспечивают четкий, четкий текст и штрих-коды даже на узких носителях. Созданные для легких промышленных и коммерческих сред, они сертифицированы ENERGY STAR®, а система привода обеспечивает оптимальную производительность при минимальном техническом обслуживании.

    Упрощенное техническое обслуживание

    Снятие валика и печатающей головки без использования инструментов обеспечивает простую очистку и замену, а также простые взаимозаменяемые варианты подключения для быстрой замены и модернизации принтера. Для базового обслуживания необходимы только три общих инструмента.


    Расходные материалы, обслуживание и поддержка

    Сертифицированные расходные материалы Zebra

    Обеспечьте стабильное качество печати, сократите время простоя и повысьте производительность с помощью сертифицированных расходных материалов Zebra, каждый раз изготавливаемых из одних и тех же материалов для обеспечения стабильного читаемого и сканируемого вывода без регулировки затемнения принтера. настройки между рулонами.

    Услуги Zebra OneCare™

    Увеличьте время бесперебойной работы принтера с помощью соглашения об обслуживании Zebra OneCare™. Сократите потери производительности с помощью экономичных средств планирования и бюджетирования ежегодных расходов на техническое обслуживание. Предлагаются различные планы для удовлетворения потребностей вашего бизнеса.

    Технические характеристики

    Стандартные функции

    • Методы печати: прямая термопечать или термоперенос (дополнительно)
    • Конструкция: металлический каркас с металлической (ZT230) или пластиковой (ZT220) крышкой носителя
    • Двойная дверца носителя с большим прозрачным окном
    • Боковая загрузка материалов для упрощения загрузки носителя и ленты
    • Тонкопленочная печатающая головка с Эквалайзер E3™ Element Energy™ для превосходного качества печати
    • Двухцветные светодиоды для быстрой индикации состояния принтера
    • Многоязычный графический пользовательский интерфейс с ЖК-дисплеем с иконками и полнофункциональная клавиатура (ZT230)
    • Простая клавиатура (ZT220)
    • Связь: USB 2.0 и последовательные порты RS-232
    • Сертификация ENERGY STAR®
    • ZebraDesigner Essentials — простой бесплатный инструмент для создания этикеток по адресу
    www. zebra.com/zebradesigner

    Физические характеристики

    Размеры ZT220 в закрытом виде:
    17 дюймов Д x 9,4 дюйма Ш x 11 дюймов В
    432 мм Д x 239 мм Ш x 280 мм В
    ZT230 в закрытом виде:
    17 дюймов Д x 9,5 дюймов Ш x 10,9 дюйма В
    432 мм Д x 242 мм Ш x 277 мм В
    Вес ZT220 в закрытом виде: 17 фунтов/7,8 кг
    ZT230 в закрытом виде: 20 фунтов/9,1 кг
      * Размеры указаны для базовой модели принтера. Обратитесь к своему торговому представителю за информацией о других конфигурациях.

    Технические характеристики принтера

    Операционная система Линк-ОС®
    Разрешение 203 dpi/8 точек на мм
    300 dpi/12 точек на мм (дополнительно)
    Память 128 МБ памяти SDRAM
    128 МБ встроенной линейной флэш-памяти
    Максимальная ширина печати 4,09 дюйма/104 мм
    Максимальная скорость печати 6 дюймов/152 мм в секунду
    Датчики носителя Датчики пропускания и отражения
    Длина печати 203 т/д: 157 дюймов/3988 мм
    300 т/д: 73”/1854 мм

    Характеристики носителя

    Ширина носителя от 0,75 дюйма/19,4 мм до 4,50 дюйма/114 мм
    Размер рулона носителя 8,0 дюймов/203 мм Н. Д. на 3,0 дюйма/76 мм в.д. сердечник
    6,0 дюймов/152 мм Н.Д. на внутреннем диаметре 1,0 дюйма/25 мм. ядро
    Толщина носителя От 0,003 дюйма/0,076 мм до 0,010 дюйма/0,25 мм
    Типы носителей Непрерывная, высечка, насечка, черная метка

    Характеристики ленты (только вариант термопереноса)

    Стандартная длина ZT220: 450 м/1476 футов
    ZT230: 450 м/1476 футов
    Ширина от 1,57 дюйма/40 мм до 4,33 дюйма/110 мм
    Сердечник 1,0 дюйма/25,4 мм

    Рабочие характеристики

    Рабочая темп. Термоперенос: от 40ºF до 105ºF/от 5º до 40ºC
    Прямая термоперенос: от 32ºF до 105ºF/от 0º до 40ºC
    Температура хранения/транспортировки от -40°F до 140°F/от -40° до 60°C
    Рабочая влажность от 20% до 85% без конденсации
    Влажность при хранении от 5% до 85% без конденсации
    Электрика Универсальный блок питания с автоматическим выбором диапазона (совместимый с PFC)
    100–240 В переменного тока; 47–63 Гц
    Сертификация ENERGY STAR
    Разрешения агентства МЭК 60950, EN 55022 класс B, EN 55024,
    EN 61000-3-2, EN 61000-3-3
    ZT220: cTUVus, CE, FCC, ICES-003, VCCI, C-Tick, NOM, ГОСТ-Р, BSMI, S-Mark (Аргентина), KC, CCC, УкрСепро, SII, SABS
    ZT230: cTUVus, CE, FCC, ICES-003, VCCI, C-Tick, NOM, ГОСТ-Р, BSMI, S-Mark (Аргентина), KC, CCC, УкрСепро, SII, SABS

    Программные средства

    Решения Print DNA Software
    Средства разработки — Благодаря более быстрой, простой и интеллектуальной интеграции принтеров Zebra с вашими устройствами и приложениями ваши решения для печати Zebra будут запущены и запущены быстрее и с меньшими затратами.
    Инструменты управления — Минимизируйте усилия ИТ и максимально увеличьте контроль ИТ с помощью инструментов управления Print DNA — простого способа добавления и управления любым количеством принтеров в любом месте — от нескольких принтеров до тысяч принтеров по всему миру.
    Инструменты повышения производительности — Достигните новых уровней производительности с помощью инноваций, которые оптимизируют задачи и рабочие процессы, оптимизируют производительность устройств и решают завтрашние проблемы печати уже сегодня.
    Инструменты визуализации — Независимо от того, есть ли у вас существующее решение для управления мобильными устройствами, надежные инструменты визуализации обеспечивают беспрецедентную информацию о состоянии, использовании и производительности принтера.

    Микропрограмма

    ZBI 2.0™ — Дополнительный мощный язык программирования, который позволяет принтерам запускать автономные приложения, подключаться к периферийным устройствам и многое другое.
    ZPL и ZPL II® — язык программирования Zebra обеспечивает сложное форматирование этикеток и управление принтером и совместим со всеми принтерами Zebra.
    EPL и EPL2™ — язык программирования Eltron® с построчным режимом упрощает форматирование этикеток и обеспечивает совместимость формата с устаревшими приложениями. (EPL с построчным режимом доступен только для моделей с прямой термопечатью.) (EPL доступен только для моделей с разрешением 203 dpi.)

    Символики штрих-кодов

    Линейные штрих-коды: Code 11, Code 39, Code 93, Code 128 с подмножествами A/B/C и UPC-A, ISBT-128, UPC-A28, UPC-A28, UPC-A28, UPC-A28, UPC-A28 E, EAN-8, EAN-13, UPC и EAN с 2- или 5-значными расширениями, Plessey, Postnet, Standard 2-of-5, Industrial 2-of-5, Interleaved 2-of-5, Logmars, MSI, Codabar , Planet Code
    2D штрих-коды: Aztec, Codablock, PDF417, Code 49, Data Matrix, MaxiCode, QR Code, MicroPDF417, TLC 39, РСС-14 (и составной)

    Шрифты и графика

    7 растровых изображений, 1 плавно масштабируемый (CG Triumvirate™ Bold Condensed*) кодовая страница: IBM®
    Code Page 850
    Поддерживает пользовательские шрифты и графику, включая пользовательские логотипы
    Команды рисования ZPL II, включая поля и линии
    58 МБ доступной пользователю энергонезависимой памяти для хранения загружаемых объектов
    4 МБ доступной пользователю SDRAM
    *Содержит UFST® от Agfa Monotype Corporation

    Опции и аксессуары

    Связь
    • Сервер печати ZebraNet® a/b/g/n (внутренний)
    • Печать ZebraNet® 10 10 Параллельный порт Centronics® (внутренний)

    Работа с носителями
    • Отвод — передний, пассивный отвод без приемного шпинделя
    • Отвод — передний, пассивный отвод с приемным шпинделем подложки (только заводская установка)
    • Резак — передний

    Часы реального времени (RTC)

    Клавиатура-дисплей
    Клавиатура-дисплей ZKDU™ для автономных приложений печати


    Рынки и области применения

    Производство

    • Незавершенное производство
    • ID продукта/серийный номер
    • Маркировка упаковки
    • Маркировка приема/размещения

    Транспорт и логистика

    • Комплектация/упаковка заказов
    • Отправка/получение
    • Кросс-докинг
    • Маркировка соответствия

    Здравоохранение

    • Заказы
    • Маркировка образцов
    • Отслеживание активов
    • Маркировка единиц использования

    Retail

    • Shelf labeling
    • Shipping
    • Returns
    • Item tags

    Government

    • Asset tracking
    • Logistics labeling
    • Warehousing

     ZEBRA и стилизованная голова зебры являются товарными знаками Zebra Technologies Corp. , зарегистрированными во многих юрисдикциях по всему миру. Все остальные товарные знаки являются собственностью их соответствующих владельцев. ©2022 Zebra Technologies Corp. и/или ее дочерние компании.

    Дата публикации: 17.05.2021 HTML

    Обзор

    Surly Ghost Grappler – BIKEPACKING.com трейловый велосипед, созданный для велосипедных экскурсий, однопутных сессий и поездок по грязи в течение всего дня ». В течение последнего года мы катались на одном из них по крупному гравию, изрезанным тропам и всему остальному. Подробный обзор с множеством фотографий можно найти здесь…

    compose Logan Watts
    time 17 февраля 2022
    comment 158 ​​

    После распаковки Surly Ghost Grappler в феврале прошлого года я прислонил его к стене, отступил назад и почесал затылок, задаваясь вопросом, что задумал Surly здесь? Это еще один переосмысленный Fargo или просто вариация на модную тему горных велосипедов с откидной дугой? Тут я напомнил себе, что он, наверное, уже давно в работе, еще немного изучил его линии и детали и усмехнулся. Пришло время Сурли бросить свою шляпу на ринг или, скорее, гаечный ключ на спицы.

    Это было давно, но во время возрождения прог-велосипедов, которое началось где-то в конце нулевых или начале 10-х годов, Сурли пошел на реальный риск и, по сути, изобрел несколько интересных поджанров велоспорта. Я бы даже рискнул сказать, что многое из того, что они сделали, помогло создать культуру и привлечь множество людей к байкпакингу, альтернативному велоспорту, турам по грунтовым дорогам, фэтбайкам, ATB и другим эксцентричным стилям грязных махинаций с педальным приводом.

    Несомненно, 29+, Krampus, ECR, Pugsley, Long Haul Trucker и 1×1 — все они сыграли в этом свою роль, и каждый из них породил новые идеи, размеры шин и даже целые категории велосипедов, которые в конечном итоге были объединены. выбирают более крупные компании и внедряют в мейнстрим. Конечно, это размыло первоначальные концепции Surly — и, возможно, даже свело на нет их исторический вклад, — но я думаю, что их миссия была успешной. Да здравствует риск, это одна из первых вещей, которые пришли мне на ум, когда я стоял и восхищался странностью, которой является Ghost Grappler.

    • Основные моменты (размер L)
    • Уголки: Рулевая труба 69,5°, подседельная труба 73°
    • Рич/штаб: 444 мм/641 мм
    • Нижний кронштейн: 73 мм BSA, перепад 50 мм
    • Характеристики втулки: 148 x 12 мм (задняя), 110 x 15 мм (передняя)
    • Диаметр подседельного штыря: 30,9 мм
    • Макс. размер шин: 29 x 2,1 дюйма или 27,5 x 2,8 дюйма
    • Цена: 1899 долларов США (799 долларов США)
    • Фактический вес: 29,4 фунта (13,34 кг)

    Итак, что же такое угрюмый призрак? Многие люди уже имеют некоторое подозрение или притворство. На Reddit было несколько утечек фотографий, затем веб-страница и видео, и все они раскрывали, по крайней мере, общую форму и подобие этого явления с выпадающей полосой. Я разместил пару обзоров стеллажей и сумок, в которых были призрачные намеки на раму, каждая с тщательно размещенным маслянистым боке, предназначенным для маскировки Grappler. Тем не менее, кто-то узнавал это каждый раз и обязательно писал об этом в комментариях.

    Вдогонку тем, кто не получил служебную записку и не прислушался к мельнице слухов, Ghost Grappler представляет собой уникальный длинный велосипед с жестким рулем и мощными 27,5-дюймовыми шинами. Конечно, у него рама из хромомолибденовой стали Surly Natch, которая построена на колесах Boost с интервалом 148 и 110 мм. У него есть стойка для капельницы с внутренней маршрутизацией, все крепления для бутылок и стоек, которые можно ожидать от Surly, и две дополнительные пары, которых вы, возможно, не имеете. Grappler имеет новый регулируемый дропаут, который можно настроить на одну скорость или на ступицу с внутренним зацеплением. Он создан для дерт-туризма, драки на одиночном треке (в стиле дроп-бара) и практически для любого другого вида катания, который только можно придумать между этими двумя дисциплинами. Это странность, которая не похожа ни на один другой мотоцикл, на котором я ездил, и на котором повсюду написано имя Серли.

    Борьба со словами

    Говоря об именах, Ghost Grappler весьма любопытен. Низким объяснением может быть то, что Сурли взял страницу из франшизы «Охотники за привидениями» — как записано в истории поп-музыки в Интернете, название коробки с приспособлениями для захвата призраков, которой владел Рэй Станц (Дэн Эйкройд), называлось «хватательный грэпплер».

    Однако, сумасшедшие шляпники из Surly, видимо, имели в виду что-то другое. Как пересказывает глава отдела маркетинга Дэн Расмусен: «Ghost Grappling — это подвиг силы, созданный давним сотрудником Surly Полом Зейглом. На протяжении многих лет он появлялся на групповых поездках и кемпингах Surly. Думайте о бое с тенью, но о борьбе с тенью. Это зрелище. Мы продолжаем представлять его для олимпийского выставочного мероприятия. Его продолжают отвергать».

    Более абстрактное определение, которое я применил к нему, заключалось в том, что этот мотоцикл был создан для того, чтобы овладеть стилем вождения, который сам по себе является привидением, который относительно не определен в основной байкерской культуре — искусство просто ездить на жестком вездеходном велосипеде по что бы ни бросали вам дороги и тропы, и находите новые линии и стиль на знакомых трассах со своей скоростью и грацией. Или, возможно, это связано с идеей, что это позволяет всадникам исчезать, как призраки, в лесах и дебрях мира. В любом случае, это забавный вариант, в котором есть намек на «ECR», имя, присвоенное легендарному байку Surly, который никогда не имел официального описания аббревиатуры, но явно подходил для таких эпитетов, как Expedition Centric Rambler и Extreme Camping Rig.

    Таинственный обзор

    Как оказалось, то, как происходил этот обзор, тоже было немного загадочным. Заходя в него, я ничего не знал о новом Surly Ghost Grappler. Я получил его больше года назад и понятия не имел, что буду распаковывать, когда грузовик UPS оставил его на моем крыльце. Через несколько недель меня уведомили, что его выпуск был отложен на месяц, который превратился в несколько месяцев, а затем в год, и все из-за нехватки цепочки поставок из-за пандемии. Таким образом, я не очень торопился с обзором, и Surly не торопился вернуть его или собрать все характеристики воедино. Это оставило меня без знаний о геометрии велосипеда, и я не собирался вытаскивать линейку и пытаться собрать его воедино. Короче говоря, я не видел никаких маркетинговых материалов, геометрических диаграмм, спецификаций или чего-либо еще до тех пор, пока не написал большую часть своих мыслей об этом байке через 10 месяцев после его получения, когда я упаковывал его, чтобы отправить обратно. И это нормально. Честно говоря, мне нравилось идти в нее вслепую. Все, что я знал, это то, что это был длинный велосипед с откидной дугой, который выглядел шумным, имел шины 27,5 x 2,5 дюйма и обладал некоторыми довольно изящными функциями.

    Длинный и короткий

    Как правило, велосипеды, которые я рассматриваю, имеют определенные ожидания. Такие числа, как угол наклона рулевой трубы, длина нижних перьев и падение каретки, имеют неотъемлемые значения, которые вы можете использовать, пытаясь расшифровать, как он будет ездить. Тем не менее, я также знаю по опыту, что любая доктрина в теории геометрии велосипеда может быть выброшена в окно, когда одна настройка угла / длины / высоты камеры сопоставляется с нюансным размером шины или другим странным углом. Ничто никогда не бывает таким, как оно должно быть . А о некоторых байках просто нельзя судить по номерам. Surly Ghost Grappler доводит это до энной степени.

    Одно можно сказать наверняка: у Ghost Grappler длинная передняя часть, что довольно легко увидеть, взглянув на него. Он также казался длинным, что было хорошо для меня, так как я часто слишком высокий / длинный для больших велосипедов с откидной дугой. Хотя можно было бы ожидать, что он будет выглядеть очень растянутым, его относительно высокая высота стека, кажется, уравновешивает его, давая вам удобную позицию.

    Чтобы представить его длину в перспективе, я позже узнал, что большой радиус действия Ghost Grappler (444 мм) на 40 мм длиннее, чем у Kona Sutra ULTD, на 55 мм длиннее, чем у Stargazer, и на 12 мм длиннее, чем у Otso Fenrir, который позиционируется как « между велосипедом с откидным/плоским рулем. Surly не делает никаких заявлений о плоских стержнях, хотя я хотел бы попробовать это и предполагаю, что многие люди это сделают. Но Ghost Grappler – это велосипед с откидной планкой. Стек тоже несколько высок. При высоте 641 мм он примерно на 14 мм выше, чем ULTD, на 1 мм короче, чем Otso, и на 12 мм короче, чем Stargazer (что очень высоко). Я оставил около 3 см прокладок под 40-миллиметровым штоком, и посадка мне подошла идеально.

    Помимо досягаемости, есть еще два уникальных числа, которые следует отнять от геометрии Ghost Grappler. Одним из них является его 720-миллиметровый передний центр (в большом), что соответствует его длинной верхней трубе и вылету. Он длинный, как у горного велосипеда XC. На самом деле, он всего на 1 мм короче Крампуса большого размера (см. сравнение Bike Insights ниже)! Далее идет его сверхкороткая задняя часть 425 мм (длина нижних перьев), что примерно на 25 мм короче, чем у Stargazer, на 20 мм короче, чем у ULTD, на 10 мм короче, чем у Krampus, и на 5 мм короче, чем у Fenrir. Эта сверхкороткая задняя часть и сверхдлинная передняя часть — волшебное сочетание в Ghost Grappler. Вместе они предлагают отличный баланс стабильности и маневренности. Короткие перья и меньшие 27,5-дюймовые шины обеспечивают маневренность, а длинный передний центр и довольно высокий трейл (вы получаете около 80 мм трейла с 50-миллиметровым смещением вилки и шинами 27,5 x 2,5 дюйма) — придают этому байку бескомпромиссный уровень устойчивости.

    Интересно посмотреть, насколько геометрический профиль Ghost Grappler похож на Krampus. Это совершенно другой байк, но у них определенно одна и та же ДНК.

    Баржа для вечеринок

    Баржа был первым термином, который пришел мне на ум во время моего первого путешествия на Ghost Grappler. Как только это происходит, оно просто хочет идти. Если бы это была лодка, вы бы подумали, что под ней массивный киль, который сохраняет ее верность и подчеркивает ее устойчивость. Чтобы нарисовать это в другом свете, это один из немногих велосипедов с откидной дугой, на котором я ездил, на котором я чувствую, что могу без рук ездить по неровному даблтреку. Я не шучу. Это невероятно стабильно. Тем не менее, также легко маневрировать и разбирать технические детали и препятствия. Хотя эти две черты не обязательно сочетаются друг с другом, сверхдлинная передняя центральная часть и длинная колесная база закрепляют его, а меньшие 27,5-дюймовые шины и короткие нижние перья обеспечивают маневренность.

    Еще одна аналогия, которая пришла мне в голову, пока я ехал, сравнивает его с Weeble. Любой (большинство из вас), кто не родился в 1970-х годах, вероятно, не будет знаком, но, как гласил слоган игрушки, «Виблы качаются, но они не падают». Суть в том, что Weebles можно было швырять по полу, раскачивать и перемещать, но они всегда оставались в вертикальном положении из-за своего тяжелого закругленного основания. Призрачный борец показался мне таким, всегда сохраняя скорость движения вперед. Я бы не назвал это быстрым, но как только он набирает скорость, он просто остается таким, возвращаясь к прозвищу баржи для вечеринок. Тем не менее, вы можете довольно легко перемещать его, и он просто возвращается обратно в ворота конюшни. Это странное сочетание характеристик, но оно работает очень хорошо.

    Сталь по-прежнему реальна

    Покопавшись немного в раме, можно было бы ожидать, что этот мотоцикл будет жестким. В конце концов, это 100% стальная рама и вилка Surly Natch из хромомолибдена. Он имеет главный треугольник с двойным баттингом, а также косынки на верхней и нижней трубах для дополнительной прочности. И это первый велосипед Surly с откидной балкой с расстоянием Boost и сквозными осями – с использованием расстояния Surly Gnot-Boost в задней части, поэтому вы можете установить втулки 142 или 148. Это много металла и материала. Тем не менее, я был приятно удивлен тем, насколько удобна рама. Я бы не сказал, что он почти такой же податливый и гибкий, как большинство гравийных велосипедов, но он довольно хорошо справляется с неровностями и вибрациями, которые являются неотъемлемой частью грязи и гравия.

    Для сравнения, я бы сказал, что он немного удобнее, чем ULTD, и немного жестче, чем Stargazer. На самом деле, мой приятель катался на нем и сказал, что это самый удобный жесткий внедорожный байк, на котором он когда-либо ездил. Я думаю, что Surly принял несколько хороших решений в отношении трубок, которые способствуют этому. Прямая рулевая труба диаметром 1-1/8″, вероятно, помогает, как и тонкие перья сиденья и подседельная труба среднего размера, которая подходит для подседельного штыря диаметром 30,9 мм. Шины большого объема 27,5 x 2,5 дюйма тоже не помешают. Teravail Ehlines — довольно удобные шины. Кстати говоря, рама Ghost Grappler имеет зазор для 29х 2,1-дюймовые шины тоже. Они утверждают, что 2,8 дюйма — это максимальная ширина для 27,5-дюймового варианта, и, как вы можете видеть на этих фотографиях, я думаю, что это будет довольно тесно. Что-то вроде шин 27,5 x 2,4-2,6 дюйма было бы идеально.

    On the (Skinny) Trail

    Dissecting Surly для лифта для этого велосипеда — специальный трейловый велосипед с откидной дугой, созданный для экскурсий с велосипедом, одиночных треков и поездок по грязи в течение всего дня — есть кое-что интересное, что нужно распаковать. Во-первых, они называют его «трейловым велосипедом с откидной планкой». Как правило, «трейловый велосипед» — это довольно нишевое обозначение, которое дается горным велосипедам, которые на шаг выше XC, но не такие крепкие или агрессивные, как эндуро. Я не думаю, что Surly пытался втиснуть Grappler в эту конкретную нишу, но вы поняли: это не гравийный байк.

    Я ездил на Grappler по всем типам трасс, от изрезанных одиночных дорог до гравия, тротуара и всего, что между ними. Если бы мне пришлось выбрать место, где он сияет, это был бы широкий диапазон грубых даблтреков. В этой зоне суперкомфортно, и, конечно, так и хочется продолжать кататься, преодолевая все уверенно и неутомимо. С другой стороны, это тоже взрыв на синглтреке. Однажды я проехал 12-мильный технический синглтрек, пытаясь понять, как он справился. Я постоянно забывал думать об этом, если честно. Он просто реагирует и остается собранным, но при этом интересным для катания в этой стихии, превращая знакомые трассы в новый мир, который нужно открывать.

    С другой стороны, я обнаружил, что цепляюсь за руль немного крепче на крутых технических препятствиях, как при подъеме, так и при спуске. Я чувствовал, что слишком много колебался по поводу этих битов, что в основном я в конечном итоге приписал более узким перекладинам. Но я также задавался вопросом, сыграла ли в этом роль довольно высокая нижняя скоба Grappler. Как уже упоминалось, он довольно стабилен, но я также чувствовал себя немного не в ладах с частями тропы, которые требуют движений и трюков, чтобы избежать верной смерти. Через некоторое время я просто стиснул зубы и проехал его, ни разу не пожалев о том, что сделал. Тем не менее, ведущий YouTube Нил Белтченко также протестировал Ghost Grappler и не получил таких же результатов. Как он выразился: «Я чувствовал себя как дома, чувствовал себя как трейловый байк. Я протестировал его на некоторых действительно крутых поворотах и ​​сложных препятствиях, и он показался мне очень приземленным, несмотря на такой высокий BB ». В остальном Grappler очень уверенно спускается, и я обнаружил, что он довольно хорошо поднимается, с отличным сцеплением и довольно быстрой управляемостью.

    Комплект для сборки

    Комплект для сборки Ghost Grappler, заявленный Surly, несколько неожиданный, а именно выбор трансмиссии Microshift Advent X с 10 скоростями. Однако на самом деле это довольно круто. Очевидно, что у него нет удобных для ног переходов частоты вращения педалей, которые вы получаете от 12-скоростной кассеты, но он работает довольно хорошо и имеет широкий диапазон передач 436% и старую передачу с 18,6 дюймами передач. Это довольно большой диапазон для загруженного велосипеда на велосипеде с откидной дугой. И тот факт, что у него есть настройка срабатывания пипетки на левом рычаге, является отличной особенностью. Вы также можете заменить рычаги с откидной ручкой на горный переключатель AdventX, если хотите переключиться на плоские рули и использовать тот же переключатель и кассету.

    • Рама Трубка защелки, с двойным стыком / сварка TIG, E. D. с покрытием
    • вилка с покрытием
    • Задняя ступица Novatec 12×148 мм, 32 часа
    • Передняя втулка Novatec 15×110 мм, 32 часа
    • Диски WTB ST i40 TCS
    • Шины Teravail Ehline, 27,5 x 2,5″, 60 т/д
    • Система шатунов Samox 2PCS Boost 32t
    • Задний переключатель Microshift M6205
    • Кассета Microshift 11-48t
    • Цепь KMC X10
    • Манетки Microshift SB-M100, двойные рычаги управления AdventX
    • Подседельный штырь TransX YSP15, 30,9, ход 100 мм
    • Руль Измельчитель для сальсы 31,8
    • Стержень Promax DA-296, 31,8
    • Лента для захвата Пробка Черный
    • Гарнитура Cane Creek 40
    • Седло WTB Вольт 142
    • Нижний кронштейн Samox BSA 24
    • Тормоза Tektro Mira MD-C400
    • Роторы Tektro Light Wave 180/160

    Остальной сборочный комплект в целом был в порядке. Однако я бы хотел, чтобы они снабдили его более длинной пипеткой. 125-мм Trans-X мне было недостаточно, и я бы предпочел даже 150 или 175. Колеса и шины были хороши (мне нравятся Ehlines), хотя я думаю, что выбрал бы диски немного меньшего размера вместо i40, которые они устанавливали. Ободьев с внутренней шириной 35 мм было бы достаточно, и это могло бы немного снизить вес 29-мм.4-фунтовая сборка. Кроме того, поскольку это был предсерийный байк, у него были другие рули, чем у Cowchippers, упомянутых в сборке выше. У меня были относительно узкие Woodchipper, с которыми было интересно познакомиться заново, но я думаю, что более широкие Cowchippers лучше подойдут к велосипеду. По словам Surly, модель Large будет поставляться с 460-мм измельчителями для коров. Другие размеры следующие: XL будет поставляться с версией 480 мм, Medium 440, Small 420 и XS получат стержни 400 мм. Вообще говоря, я думаю, что это довольно прочный комплект для сборки, довольно прочный и надежный.

    В то время как Out Bikepacking

    Помимо заявления о лифте, о котором я упоминал ранее, я также только что увидел, что Сурли бросил небольшую подпись, заявив, что Grappler предназначен для «покорения самых агрессивных велосипедных трасс». Это интересный выбор слов. Это определенно не эндуро-байк, и у него не скорректирована подвеска, поэтому у него нет шансов превратиться в агрессивный горный велосипед. Возможно, агрессивный АТБ. Однако я ценю это. Что есть, то есть. А рама без коррекции подвески и короткая вилка длиной 420 мм позволяют Ghost Grappler сохранить массивный треугольник. Даже сумка на танкетке, которую я сделал для него, была огромной. У него также есть все крепления, которые вы могли бы попросить, в том числе четыре пакета на каждом лезвии вилки, три пакета с каждой стороны нижней трубы и одно на подседельной трубе. У него также есть крепления для багажника и крыльев.

    Теперь слон в комнате: эти уникальные крепления перьев сиденья, которые по сути представляют собой две пары стоечных креплений, которые служат парой выступов для бутылок. С ними вы можете установить семь флягодержателей на раму и вилку, если возникнет такая необходимость. Возможно, Сурли увидел этот хак 2016 года (или Джо 2011 года) и решил использовать его. Это умное решение, которое, как я полагаю, пригодится для таких маршрутов, как водораздел Баха, или эпического путешествия по Южной Африке, для обеих поездок этот велосипед отлично подойдет. При полной прозрачности я не использовал эти крепления, кроме как для получения нескольких фотографий, но я ожидаю, что они будут хорошо работать с некоторыми прочными флягодержателями, как и мой взлом в Африке. Следует отметить, что прокладка кабеля для заднего переключателя находится на пути крепления каркаса со стороны привода, проходя прямо между ними. На самом деле нет другого хорошего способа проложить его с помощью переключателя AdventX, поэтому вам нужно будет добавить шайбы или прокладки, чтобы обойти это. То же самое касается крепления стойки, что Нил попытался и смог сделать с помощью пары шайб.

    Фотографии моей езды (вверху) от TJ Kearns из Wilson’s Ramble

    Что касается езды с грузом, Ghost Grappler — еще один из тех мотоциклов, которые просто становятся лучше с дополнительным весом. Как уже упоминалось, это не слишком жесткий или резкий велосипед, но и не самый гибкий. Дополнительная нагрузка еще больше смягчает удары и вибрации – черта, которая довольно характерна для стальных велосипедов с комплектами труб туристического веса – и в результате не становится ненужной. Он также, кажется, сохраняет свою устойчивость и управляемость с нагрузкой.

    • Протестированная модель/размер: Surly Ghost Grappler, большой размер
    • Фактический вес (без педалей): 29,4 фунта (13,34 кг)
    • Место изготовления: Тайвань
    • Цена: 1899 долларов США (799 долларов США)
    • Доступные размеры: XS, S, M, L, XL
    • Данные производителя: SurlyBikes.com
    Плюсы
    • Уникальное сочетание устойчивости, маневренности и комфортной геометрии для дальних поездок
    • Передняя часть LOOONNNGG предлагает варианты для плоских стержней или лучше подходит, если вы находитесь между размерами
    • Большое пространство для рамной сумки и множество креплений и провизии
    • Уникальное исполнение задних креплений для бутылок, удобное для пустынных маршрутов
    • Хорошая цена, учитывая сегодняшний рынок
    Минусы
    • Не легкий, хотя и не слишком тяжелый
    • Я обнаружил, что из-за высокого каретки он чувствует себя немного робко на крутой, неровной местности
    • Я бы хотел, чтобы они предлагали его с плоскими дугами и стоковыми колесами 29er и шинами

    Резюме

    В последние годы я пытался размышлять о том, что Surly будет делать дальше, почему они отказались от ECR и почему они не выпустили собственный велосипед для бездорожья с эксцентриковым откидным рулем, поскольку это текущий требуемый этикетом. Мне также было интересно, как эти решения принимаются в экосистеме QBP и почему Gorilla Monsoon не был Surly. Ghost Grappler в значительной степени ответил на эти вопросы. Это уникальный байк Surly, очень хорошо продуманный и не пересекающийся ни с одним из других байков в их линейке – или со многими другими байками в линейках других брендов, если на то пошло.

    Если вы не читали между строк в многословном обзоре выше, мне очень понравился этот байк, как и Нилу. Это очень забавная платформа с гениальным набором решений, принятых в ее конструкции, включая размер шин, детали рамы и геометрию, которая правильно сочетает длинную переднюю центральную часть с короткими нижними перьями и другими углами и размерами, которые в сумме делают забавный, удобный, и устойчивый велосипед. В истинном стиле Surly он тяжелый, и на столе осталось несколько желаний, но они, безусловно, не помешают его замыслу или успеху.

    Для кого предназначен призрак?

    На этом я думаю, что лучший способ завершить обзор — обсудить, для кого предназначен Ghost Grappler. Я чувствую, что он подойдет либо людям, которые ищут один велосипед, который идеально соответствует их нишевому набору потребностей, либо людям, которые ищут на рынке третий велосипед, чтобы все смешать. Для меня, я думаю, это был бы хороший третий велосипед рядом с горным велосипедом с полной подвеской и хардтейлом. Хотя я иногда катаюсь на гравийных велосипедах, я предпочитаю ехать по тропам и пересеченной местности. Ghost Grappler может делать все это, но что более важно, это один из тех велосипедов, на которых вы можете крутить педали по трассам, по которым вы обычно ездите на горном велосипеде, и он превращает их в совершенно новый мир разных линий и новых подходов. их.

    Для тех, кто ищет убойный одноместный велосипед для относительно медленной и методичной езды по бездорожью, я думаю, это тоже может быть. Он очень хорошо справляется со всеми типами грязи, но при этом «едет сам» по гравийным дорогам, оставаясь удобным и легко крутящим педали в длительных поездках. Со всем, что было сказано здесь в 3750 словах, в конце концов, я думаю, что это соответствует заявлению Surly о «специальном трейловом велосипеде с откидным рулем, созданном для экскурсий с велосипедом, однопутных сессий и поездок по грязи в течение всего дня», так что люди будут просто нужно выяснить, подходит ли им это сочетание.

    Вам нравятся наши подробные обзоры, путеводители и рассказы? Мы — небольшое независимое издание, цель которого — сделать наш контент бесплатным для всех, но нам нужна ваша поддержка. Чтобы статьи, подобные этой, появлялись (и не скрывались за брандмауэром), рассмотрите возможность стать членом нашего коллектива Bikepacking. Присоединившись, вы будете получать по почте The Bikepacking Journal два раза в год, отраслевые скидки и множество других замечательных преимуществ. Узнайте больше здесь.

    Сопутствующее содержимое

    Обязательно ознакомьтесь с этими статьями по теме для получения дополнительной информации…

    Bikepacking Bikes
    Drop-bar & Gravel Bike Reviews

    Пожалуйста, ведите беседу вежливо, конструктивно и непредвзято, иначе ваш комментарий будет удален.

    Руководство по размерам Snapchat | Vectornator Templates

    Кто не любит классический фильтр, добавленный к их изображениям и видео. Независимо от того, в каком вы настроении, для вас есть фильтр. Если вы хотите быть собакой с ушами и языком, иметь сверкающую цветочную корону или глаза в форме сердца, такие платформы, как Snapchat, помогут вам.

    ‍

    Но если вы хотите увеличить количество подписчиков и набрать лайки, есть еще кое-что, что нужно для создания привлекательного, аппетитного и прибыльного визуального контента и видеоконтента для ваш канал Snapchat.

    ‍

    Давайте нырнем в полосу фильтров, не так ли?

    С чего начался Snapchat

    Источник изображения: Pinterest

    Snapchat появился почти десять лет назад, и он взбудоражил всех, позволив нам рассказывать истории, использовать забавные фильтры и создавать «экспромт» органический контент, который исчезнет через 24 часа.

    ‍

    По сути, это было началом хорошо известных визуальных элементов, таких как формат истории, который мы все знаем сегодня. Поскольку Snapchat буквально сделал бизнес из этой концепции, другие платформы социальных сетей, такие как Instagram, Facebook, а теперь и TikTok, скопировали основную идею и использовали ее, сделав ее одной из самых популярных платформ. Хотя в наши дни Snapchat кажется все менее и менее популярным, в прошлом году он по-прежнему насчитывал колоссальные 319 миллионов активных пользователей по всему миру.

    ‍

    Но где и как появились фильтры?

    История фильтров социальных сетей

    Источник изображения: Pinterest

    Мы все пробовали их хотя бы раз. Изобретательный способ общаться с друзьями и семьей. Да, мы говорим о фильтрах.

    ‍

    История использования фильтров, с которыми интересно играть, приведет нас к самому началу Snapchat. Тот самый, который познакомил нас с миром собачьих ушей. Знаете ли вы, что изначально приложение должно было называться Picaboo? Мы и не подозревали, что из этого получится что-то настолько грандиозное. Позже, в 2012 году, даже пользователи Android могли загрузить это приложение, и начался настоящий бум Snapchat. Snapchat и его анимированный способ общения с людьми росли. Они росли так сильно, что даже Марк Цукерберг, основатель Facebook, хотел купить Snapchat в 2013 году. Доказывая, что если Facebook хочет что-то купить, это должно быть очень хорошо.

    ‍

    В 2015 году появились фильтры Snapchat, и это сильно изменило правила игры. Взаимодействие с этим приложением стало еще более интерактивным. Snapchat продолжал расти и работал над своими фильтрами, а другие крупные игроки все больше и больше интересовались приобретением этого растущего чуда. В 2016 году Google хотел купить Snapchat, но получил отказ.

    ‍

    Instagram не хотел остаться в стороне от этой растущей тенденции и запустил Instagram Stories и Instagram Reels в 2016 году. Instagram начал создавать блоки для своего дебютного фильтра. Это не заняло много времени, поскольку они представили фильтры AR в 2018 году. Сначала фильтры AR в Instagram были открыты не для всех, но они изменили его в 2019 году.. Теперь любой желающий может загрузить комплект SPARK AR и работать с фильтрами дополненной реальности.

    ‍

    Это был большой шаг в мире дополненной реальности и фильтров в целом. Это позволяет практически любому стать творческим создателем фильтров. Это также дает фантастическую возможность для бизнеса стать ближе к своим последователям. Теперь они могут получить свои собственные персонализированные фильтры, которые будут отражать индивидуальность их бренда и сделают их платформы в социальных сетях более привлекательными. И, конечно же, развлечение для потенциальных клиентов.

    ‍

    Для деловых целей реклама в Snapchat будет особенно интересна, поскольку она может охватить 9% населения мира, и это число растет. Snapchat остается горячей точкой для органического видео, когда дело доходит до обмена среди более молодой демографической группы. Итак, на этой ноте, вот первый шаг к успешному использованию платформы: размещайте свой контент с правильным соотношением сторон.

    Размер видеоистории Snapchat

    Неудивительно: формат видео с исходным разрешением является наиболее распространенным типом на канале. Хотя это в основном используется между пользователями как способ общения друг с другом через приложение, вы можете публиковать видео в своей истории. Таким образом, другие могут видеть, чем вы занимаетесь (но с точки зрения бизнеса: это позволяет вам продвигать свой бизнес, свои проекты, свое искусство и так далее).

    ‍

    Рекомендуемый размер экрана для видео — 1080 x 1920, что соответствует соотношению сторон 9:16. Ваша форма видео не может быть длиннее 10 секунд или больше 32 МБ, и она должна быть в формате .MP4 или .MOV. формат.

    Размер видеообъявления Snapchat

    Если 10 секунд недостаточно, возьмите кредитную карту, потому что Snapchat в настоящее время предлагает длинные форматы видеорекламы.

    ‍

    Характеристики такие же, как и раньше: рекомендуемые размеры для статического изображения или одиночного изображения — 1080 x 19.20 (минимальный размер изображения), а ваш контент не может превышать 1 ГБ (максимальный размер изображения). С таким максимальным размером файла вы можете продемонстрировать здесь качественный материал, даже если у вас есть изображения низкого качества.

    ‍

    Допустимые форматы движущегося видео: . MP4 и .MOV. А видео может длиться целых 180 секунд! Достаточно, чтобы рассказать любую историю, если вы спросите нас.

    Размер общего изображения Snapchat

    Как и в случае с роликами и историями в Instagram, снимки занимают весь экран вашего телефона. Это 1080 пикселей в ширину на 1,920 пикселей в высоту, если говорить о пикселях на смартфонах.

    ‍

    Если вы сделаете снимок с помощью телефона через приложение, размер изображения обложки автоматически сохранится как 9:16, поэтому вам не нужно ничего менять. Но если вы создаете объявление, убедитесь, что оно оформлено так, как указано, в файлах jpg, jpeg, png или в максимальных форматах файлов. К сожалению, Gif-файлы не принимаются в качестве типа файла, значка изображения или анимированной графики.

    ‍

    Геофильтры Snapchat, размер

    Если вы хотите серьезно относиться к своему бренду (независимо от того, являетесь ли вы маркетологом или делаете это для своего личного изображения профиля), вы даже можете создать свой собственный фильтр Snapchat.

    ‍

    В частности, Snapchat дебютировал с функцией, которая позволит любому создать свой собственный геофильтр. Таким образом, вы можете стать неотъемлемой частью сотен миллионов снимков, отправляемых друзьями каждый день. Вот что означает геофильтр: когда пользователи находятся в месте или местах по вашему выбору и делают снимок, они смогут увидеть и использовать ваш фильтр, чтобы оживить свои истории.

    ‍

    Это довольно крутая функция для таких мероприятий, как свадьбы, выпускные вечера или дни рождения, но это также фантастическая возможность для брендов повысить узнаваемость. Рекомендуемый размер изображения для ссылки — 1080 x 2340, а ваши посты с изображениями не должны превышать 300 КБ. Изображение должно иметь как минимум 50% прозрачных областей, что имеет смысл, потому что вы не хотите полностью закрывать лица пользователей. Думайте об этом как о наложении. По этой причине единственным допустимым форматом является PNG.

    ‍

    Имейте в виду, что вы не можете включить свой логотип, если у вас нет разрешения. Однако, если у вас есть разрешение, есть еще пара правил, которым нужно следовать. Вы должны оставить буферную зону в 310 пикселей на рабочем столе между верхней и нижней границей вашего изображения при размещении вашего логотипа, текста и любых других правовых оговорок. Кроме того, ваш фильтр должен включать четкое и заметное размещение логотипа. Скрытая реклама запрещена.

    ‍

    Изображение профиля Snapchat

    Источник изображения: Pinterest

    С 2017 года Snapchat незаметно изменил способ работы с фотографиями и изображениями профилей. Пользователи больше не могут загружать свою фотографию профиля и фотографию заголовка (или размер фотографии профиля) внутри призрачной рамки. Они вынуждены использовать аватары Bitmoji.

    На первый взгляд, это не такое уж большое изменение, но пользователи были возмущены этим. Теперь вода спокойна, и все принимают тот факт, что Bitmojis — это новый статус-кво. Здесь нет необходимости знать какие-либо соотношения сторон. Просто коснитесь фотографии своего профиля, чтобы отредактировать Bitmoji. Изящная мелочь в приложении заключается в том, что оно предложит некоторые предопределенные битмоджи на основе вашей внешности. Достаточно ли этого, чтобы простить и забыть катастрофу 2017 года? Полностью. Это как создать сима заново.

    Это почти само собой разумеется, но вам не понадобится фотография обложки, изображение заголовка, обложка канала, миниатюра или любой другой тип изображения для оформления вашего канала Snapchat. Теперь, когда вы знаете, как создать идеальную картинку, давайте выясним, какие фильтры являются наиболее популярными, и вы можете рассмотреть возможность добавления их к вашему бренду, кампании, рекламному дизайну и графическим элементам.

    Самые популярные фильтры Snapchat

    Источник изображения: Pinterest

    Солнцезащитные очки Fire

    Источник изображения: Pinterest

    Всякий раз, когда пользователи чувствуют себя энергичными и мотивированными, они используют фильтр «огненные очки». Они хотят показать всем, что горят, и не может быть лучшего фильтра, чем этот. Он предоставляет пользователям пару очков с огнем на стекле, что добавляет энергии.

    Огонь придает вам зажигательный, расслабленный вид, привлекающий внимание людей.

    Неоновые рожки

    Источник изображения: Pinterest

    Оригинальный фильтр, рог дьявола, но в неоне. Невероятно бросается в глаза и придает пользователю дьявольский вид. Этот фильтр является классикой и останется здесь надолго.

    Впервые рупорные фильтры сделали еще один шаг вперед и придали неоновому эффекту, что сделало его еще более привлекательным. Теперь пользователь также может изменить цвет звукового сигнала. Были предложены различные варианты, например, черный и белый. Некоторые другие варианты цвета включают зеленый лайм, пурпурный, оранжевый и голубой. Хотите знать лучшую часть? Сидит идеально по вашему фильтру и вообще не глючит.

    Мультяшный 3D-стиль

    Источник изображения: Pinterest

    Мультяшный 3D-стиль — один из самых популярных фильтров в Snapchat, и он имеет на это полное право. Это дает пользователю уникальный анимированный вид, заставляя его выглядеть так, как будто он только что вышел из фильма Диснея. Этот фильтр подстраивается под разрез лица человека и превращается в мультфильмы Диснея, например Кристоффа.

    Люди любят баловаться с забавными фильтрами, и этот фильтр должен быть лучшим из всех. Этот фильтр имеет мягкое затенение, придающее ему художественный вид, как будто он был нарисован от руки.

    Лучшие фильтры Snapchat от разработчиков

    Рамка Polaroid
    Источник изображения: Pinterest

    Этот фильтр должен быть одним из лучших фильтров в Snapchat. Более того, он превращает фотографии пользователей в полароид, а мы все знаем, как хорошо выглядит полароид. Этот фильтр осветляет фоновые фотографии и применяет несколько фильтров, смягчающих лицо человека. Он также упоминает день и дату внизу, написанные от руки, что делает его еще более личным.

    Пекан
    Источник изображения: Pinterest

    Этот фильтр добавляет более темный оттенок коже человека и придает им текстурный фильтр, не заходя слишком далеко. Этот фильтр поставляется с двумя вариантами — с зерном и без зерна — и большинство людей предпочитают его с зерном. Кроме того, этот фильтр дарит людям прохладное летнее настроение. Вы также можете контролировать количество загара, добавляемого этим фильтром. Большинству людей нравится этот фильтр, потому что он очень тонкий, но он делает многое, не слишком насыщая цвета.

    Танцующая индейка
    Источник изображения: Pinterest

    Иногда полезно быть немного глупым, и этот фильтр подходит именно для этого. Этот фильтр предоставляет вам костюм индюка, и этот фильтр заставляет многих смеяться вслух. Индейка даже демонстрирует свои отличные танцевальные способности.

    The Elders
    Источник изображения: Pinterest

    ‍

    Этот фильтр будет полезен во время Хэллоуина, так как он придает вам жуткий вид. Вы можете напугать людей из ниоткуда. Сначала это кажется нормальным, но когда вы открываете рот, ваше лицо превращается в устрашающую монахиню.

    Искажение
    Источник изображения: Pinterest

    Этот фильтр показывает жизнь через другую призму, поскольку он искажает размеры изображения или видео по углам экрана. Это фильтр, который вы можете использовать, чтобы отвлечь внимание от чего-то или сделать свой пост более абстрактным.

    Страшная маска
    Источник изображения: Pinterest

    Когда людям надоедают стандартные фильтры и они не получают особого отклика, они используют забавные или страшные фильтры, которые гораздо интереснее. Но вот в чем фишка — этот фильтр закрывает половину лица пользователя маской с золотым черепом, а также окрашивает его глаза в цвет золотого пламени.



    Лучшие фильтры и линзы по умолчанию от Snapchat

    Обратное видео
    Источник изображения: Pinterest

    Это один из наиболее часто используемых фильтров по умолчанию и лучший вариант для фильтра в Snapchat. Вам не нужно добавлять этот фильтр, так как он уже есть. Если вы создаете тип видео, вы получаете возможность изменить разрешение видео и сделать его более привлекательным, как будто вы идете назад. Это интересный способ сделать ваши видео рассказчиками.

    Наложение времени и даты
    Источник изображения: Pinterest

    Это один из лучших фильтров Snapchat и, вероятно, наиболее часто используемый. Все используют этот фильтр в своих фотографиях и видео. Этот фильтр установлен по умолчанию, и вам не нужно его устанавливать или сохранять. Это позволит другим людям узнать точную дату и время снимка, когда именно он был сделан.



    Независимо от того, в какой отрасли вы работаете, вам обязательно понравятся эти фильтры, а также вы сможете использовать их для более увлекательного продвижения своего бизнеса. Помимо того, что ваша реклама станет более беззаботной, интригующей и привлекательной, узнайте, какие еще преимущества дает использование Snapchat для вашей рекламы.

    Рекламные преимущества Snapchat

    Источник изображения: Pinterest

    Охват молодежи

    По данным Snapchat, миллениалы — это начинающие покупатели, чья прямая покупательная способность составляет около 1 триллиона долларов. Если ваш бренд также нацелен на поколение Z, то Snapchat — ваш лучший друг, так как:

    • Snapchat посвящен миллениалам в возрасте от 18 до 34 лет
    • Каждый пользователь проводит в приложении в среднем 30 минут в день
    • 60% активных пользователей Snapchat совершают импульсивные покупки.

    Это серьезные цифры, которые вы не хотели бы пропустить, чтобы резко увеличить свои продажи.

    Поделиться пользовательским контентом

    Snapchat Пользовательский контент Лучше всего использовать изображения. Это устраняет проблемы с созданием видеоконтента, делает их неотъемлемой частью вашего бренда (инициируя эмоциональные связи с пользователями) и является отличным способом укрепить доверие к бренду.

    Несколько форматов рекламы

    Попрощайтесь со скучной рекламой с помощью Snapchat. Вы можете выбрать один из нескольких форматов рекламы Snapchat, таких как мгновенная реклама, реклама в историях, фильтры и линзы AR. Представляйте функции и объявляйте о розыгрышах с рекламой в историях. Воспользуйтесь мгновенными объявлениями, позволяющими быстро узнать обо всех интересных мероприятиях, связанных с вашим бизнесом. Просто следите за тем, чтобы размер ваших объявлений был коротким и четким, с множеством интересных элементов, которые вызовут любопытство и интерес.

    Snapchat Insights

    Вы не можете полагаться исключительно на количество просмотров и количество сделанных снимков экрана при построении маркетинговой стратегии Snapchat в социальных сетях. Вот когда на сцену выходит Snapchat Insights. Snapchat Insights существенно меняет правила игры в маркетинге Snapchat. Во-первых, вы можете узнать больше о местоположении ваших потенциальных клиентов и демографических данных для лучшего планирования.

    Ключевые показатели эффективности, такие как количество просмотров, ежедневный охват и т. д., позволят вам оценить интерес и уровень вовлеченности. Существуют также сотни категорий для группировки пользователей на основе их интересов, таких как музыка, любители кино, путешествия и т. д.

    ‍

    Подведение итогов

    Источник изображения: Pinterest

    Если вы рассматриваете Snapchat как полноэкранный инструмент, есть несколько способов ошибиться, когда дело доходит до уровня взаимодействия с вашими пользователями. Большие изображения (с фоновым изображением) или видео, снятые через приложение, уже имеют правильное и идеальное соотношение сторон, и общее эмпирическое правило заключается в том, чтобы придерживаться предустановленного мобильного соотношения сторон 9:16.

    Также может быть непросто совместить развлечение в приложении со стратегией бизнеса. Тем не менее, пока вы придерживаетесь рекомендаций по идеальному размеру файла и размеру пикселя, вы остаетесь верным своему бренду и получаете удовольствие от этого, вы обязательно достигнете своей цели.

    Если вы хотите расширить охват и цифровое присутствие бренда или начать создавать интересные рекламные объявления и фильтры, обязательно ознакомьтесь с Vectornator. Мы предоставляем вам шаблоны Snapchat, чтобы вы могли начать делать свой канал запоминающимся. Но мы также помогаем вам начать с бесценной информации о размерах изображений в социальных сетях для всех других социальных платформ, таких как Facebook, LinkedIn, Instagram или Tumblr. Вы называете это – мы рассмотрели это.

    Так чего же ты ждешь? Отправляйтесь туда и добейтесь успеха для себя, своей команды и своего бизнеса.

    ‍

    Шпаргалка интерфейса: кнопки. Мой любимый элемент дизайна — это… | Тесс Гэдд

    Мой любимый элемент дизайна — кнопки. На самом деле, я [вставьте ругательство по вашему выбору] люблю пуговицы. В этой шпаргалке мы рассмотрим различные типы кнопок, состояний и взаимодействий. В этой статье мы будем игнорировать переключатели, вкладки, флажки и другие типы кнопок — мы просто рассмотрим «обычные» кнопки.

    Что мы рассмотрим в этой шпаргалке:

    1. Действия кнопок
    2. Стили общих кнопок
    3. Цвета кнопок и стиль
    4. Установки кнопок и обратная связь
    5. , мы рассмотрим иерархию кнопок и язык, на котором они общаются. Действия кнопок определяются не тем, как они выглядят (хотя пользователи должны иметь возможность узнать, что означают кнопки по их стилю), а скорее тем, как они используются.

      1. Призыв к действию (CTA / C2A)

      Кнопка призыва к действию, в зависимости от ситуации, обычно предлагает пользователям зарегистрироваться/зарегистрироваться/купить сейчас и т. д. Кнопки CTA следует использовать там, где платформа хочет убедительно предложить пользователю что-то сделать.

      Кнопка призыва к действию

      Для кнопок CTA мне нравится использовать закругленные кнопки, так как они бросаются в глаза и привлекают внимание.

      2. Основное действие

      Хотя кнопка призыва к действию и основная кнопка могут выглядеть одинаково, мне нравится их разделять. В то время как кнопки CTA — это то, что интерфейс хочет, чтобы вы делали, основные кнопки должны быть сильным визуальным индикатором, помогающим пользователю завершить свое путешествие. Основные кнопки следует использовать в ситуациях, когда пользователь может захотеть перейти к действиям «далее», «завершить», «начать» и т. д.

      Кнопка основного действия

      Для основных действий я предпочитаю использовать сплошные кнопки.

      3. Второстепенное действие

      Второстепенные кнопки — это кнопка «назад» к кнопке «Далее» основной кнопки или кнопка «Отмена» к кнопке «Отправить». Вторичные кнопки — это альтернатива основному действию, которую мы даем пользователям.

      Два варианта второстепенных действий рядом с основными.

      Я (и остальная часть Интернета) предпочитаю использовать кнопки линий или текстовые ссылки в качестве второстепенных кнопок.

      4. Третичное действие

      Третичные кнопки обычно используются для разных действий: действие важно, но может быть не тем, что пользователь хочет сделать прямо сейчас. Это такие вещи, как «добавить друга», «добавить нового», «изменить» или «удалить», при условии, что они не являются основным действием.

      Третичные действия в различных формах.

      Вообще говоря, для этого будет использоваться меньший или менее заметный стиль кнопок.

      В этом разделе мы рассмотрим общие стили кнопок. Стиль — это просто эстетика кнопки, а не то, как ее следует использовать.

      Сплошные кнопки

      Сплошные кнопки — это именно то, на что они похожи — это кнопки со сплошной заливкой. Сделанный.

      Прочная кнопка.

      Линейные и фантомные кнопки

      Линейные кнопки — это именно то, на что они похожи: кнопка без заливки — просто контур. Хотя они часто используются взаимозаменяемо, я предпочитаю думать о кнопках линий как о светлом цвете (с темным контуром и текстом), а о призрачной кнопке — как о темном цвете (со светлым контуром и текстом).

      Кнопка линии (слева) и кнопка-призрак (справа).

      Кнопки со скругленными углами

      Кнопки со скругленными углами — это кнопки, края которых настроены на максимальный закругленный радиус границы.

      Круглая кнопка.

      Примечание: Кнопки со скругленными углами выглядят ужасно сложенными. Каждый раз, когда вы складываете закругленные кнопки, UI-дизайнер плачет.

      Если вы хотите узнать больше о закругленных кнопках, я недавно прочитал статью Shan Shen о закругленных кнопках и не могу ее порекомендовать.

      FAB (плавающая кнопка действия)

      Плавающие кнопки действия — это продуманный шаблон дизайна, ставший популярным благодаря материальному дизайну Google. Хотя они могут выглядеть как кнопка со значком, на самом деле они используются для основного действия на экране.

      Кнопка FAB.

      Если вы хотите узнать больше о FAB, я рекомендую ознакомиться с разделом «Кнопки: плавающая кнопка действия» на сайте Material Design.

      Текстовая ссылка

      Текстовые ссылки — это очень простой тип кнопок. Есть несколько способов показать, что что-то является ссылкой. Это может быть цвет, подчеркивание, положение ссылки или даже сам текст (например, «Подробнее»).

      Текстовые ссылки оформлены по-другому.

      Когда дело доходит до цвета, большинство сайтов используют синий цвет, так как он лучше всего идентифицируется как ссылка. И почему классические текстовые ссылки «синие», спросите вы? Это восходит к сэру Тиму Бернерсу-Ли, которого обычно считают изобретателем Всемирной паутины (примечание: представьте, что в вашем резюме написано «Изобрел Всемирную паутину»). Хотя кажется, что когда он выбирал цвет, он не думал о доступности, крутая вещь в синем заключается в том, что даже люди с дальтонизмом обычно все еще могут его видеть.

      Опубликованное исправление: В первой публикации было написано, что сэр Тим Бернерс-Ли был «изобретателем Интернета», хотя на самом деле он был изобретателем Всемирной паутины. Мой плохой и извините за пропустить информацию. Спасибо Дэвиду Макдональду за указание на вещь 🙂

      Значок с кнопкой с надписью

      Кнопки со значком стали популярными, но некоторые кнопки по-прежнему нуждаются в метке, чтобы гарантировать, что кнопка взаимодействует должным образом.

      Кнопка со значком и меткой.

      Самое сложное при работе со значками и метками — выяснить, насколько большим должен быть значок по отношению к шрифту. Вариант 1: вы делаете размер иконки равным высоте заглавной буквы шрифта. Вариант 2. Вы делаете размер значка намного больше, чем высота строки. Предостережение: если иконка лишь немного больше высоты кепки, она будет выглядеть несбалансированной или ошибочной. Он должен быть либо примерно такой же высоты кепки, либо намного больше — избегайте промежуточных значений.

      Кнопка со значком

      Кнопки со значком не имеют метки и представляют собой только значок. Поскольку у них нет метки, они экономят много места в интерфейсе. Кнопки со значками также позволяют размещать другие кнопки со значками рядом с ними на небольшом пространстве.

      Кнопки с иконками разных стилей.

      Предостережение : Если вы разрабатываете продукты для людей с низким уровнем компьютерной грамотности, я бы всегда рекомендовал использовать кнопку с меткой — особенно для более абстрактных значений.

      Значок с текстовой ссылкой

      Некоторые текстовые ссылки могут иметь значок. Обычно они не помещаются в основной текст.

      Различные иконки с кнопками ссылок.

      При разработке кнопок необходимо учитывать несколько различных элементов.

      Цвет

      При разработке продукта вы всегда должны думать о людях с ограниченными возможностями. Чтобы ваши цвета были доступны всем, вы можете использовать онлайн-проверку контрастности. Это тот, который я использую.

      Кнопки разных цветов.

      Также подумайте о цветовом языке при выборе цветовой палитры. Наличие красной кнопки, в отличие от зеленой кнопки, может передавать другое сообщение в контексте.

      A Кнопки «Удалить», «Просмотреть предупреждения», «Сохранить» и «Дополнительно».

      Например, зеленая кнопка «Удалить» вызовет путаницу, как и красная кнопка «Сохранить» (если вы не Pinterest).

      2. Граница-радиус

      Граница-радиус придает кнопкам большую индивидуальность (на мой взгляд). Кнопки с острыми краями выглядят более серьезно, а кнопки с более круглым радиусом — более игриво.

      Кнопки с разными настройками радиуса границы.

      Примечание: , как упоминалось ранее, закругленные кнопки не смотрятся хорошо в стопке.

      3.

      Тень

      Тень на кнопке создает ощущение, что кнопка находится вне страницы, и естественным образом привлекает к ней внимание. Тени также можно использовать для обозначения различных состояний. Material Design делает это особенно хорошо, делая кнопку «ближе» к вам при наведении.

      Кнопки с разными настройками тени.

      4. Стиль этикетки

      Стиль этикетки зависит от шрифта и легкости ее чтения. При выборе шрифта убедитесь, что он разборчив.

      Кнопки с разными стилями надписей.

      Вот несколько простых способов сделать шрифт читабельным:

      1. Выберите регистр предложений или заглавий вместо прописных. (При этом в Material Design используются кнопки с метками в верхнем регистре.)
      2. Убедитесь, что цвет метки выделяется на фоне заливки кнопки. Вы можете проверить, используя http://accessible-colors.com/. Всегда следите за тем, чтобы ваши цвета соответствовали требованиям AAA.
      3. При выборе шрифта убедитесь, что он удобочитаемый, достаточно большой, чтобы его можно было увидеть, и средней (почти) жирности.

      5. Вертикальное заполнение

      Размер вашей кнопки играет большую роль в доступности вашего интерфейса. Большинство неопытных дизайнеров скажут что-то вроде «Кнопки должны иметь высоту 36 пикселей». Это не лучший подход, особенно если вы разрабатываете дизайн для Интернета. Вы всегда должны брать высоту строки используемого шрифта и добавлять к ней единицу. Например: «Ярлык моей кнопки имеет высоту строки 20 пикселей и отступ по вертикали 8 пикселей».

      Кнопки с разным вертикальным отступом.

      «Почему?» ты спрашиваешь. Это по двум причинам. 1) Люди с нарушениями зрения могут увеличивать шрифт в своем браузере и, следовательно, им нужно, чтобы размер шрифта менялся без обрезания высоты кнопки. 2) Именно так разработчики создают кнопки — они добавляют в свои div-контейнеры отступы, а не высоты.

      6. Горизонтальное заполнение

      Существует 2 подхода к горизонтальному заполнению.

      Первый вариант:
      =Выровняйте ширину кнопки по сетке. Это хороший способ сохранить все ваши пуговицы одинаковой длины. Однако это ограничивает количество слов, которые вы можете использовать.

      Кнопки, ширина которых определяется сеткой.

      Второй вариант:
      Имеют фиксированную обивку по бокам. Я также обычно добавляю пункт о минимальной ширине кнопки, чтобы избежать очень маленьких кнопок. Хотя это допускает случай, когда у вас может быть разное количество текста, это может сделать ваши кнопки очень неравномерными.

      Кнопки, ширина которых определяется отступом и длиной метки.

      Состояния кнопок сообщают пользователю, могут ли они щелкнуть, или уже нажали, или успешно нажали кнопку. Вы также должны иметь в виду, что кнопка может иметь перекрывающиеся состояния. Например, он может быть «активным» и «зависать» одновременно.

      1. Активное и отключенное состояние

      Активное состояние — это когда кнопка «нажимается»/«нажимается». Хотя это может показаться немного очевидным, здесь важно отметить, что кнопка может быть отключена, если пользователь не выполнил необходимые шаги. Например, если пользователь не ввел свое имя и адрес электронной почты, он не сможет отправить свои данные.

      Активная и отключенная кнопка.

      2. Наведение и снятие курсора (наведение мыши и отключение мыши)

      На настольных устройствах кнопка должна иметь разные состояния, чтобы пользователь знал, что на нее можно нажать. Это также может побудить пользователей щелкнуть, если они увидят анимацию. Обычно состояние «зависание выключено» будет обратным состоянию «зависания», но не обязательно. Вы можете указать, что ранее вы наводили курсор на кнопку.

      Кнопка, демонстрирующая наведение.

      Не будь подсказкой N00b: Состояния при наведении никогда не будут видны на планшетах и ​​мобильных устройствах, потому что ваши пальцы не могут «зависать». Поэтому, если вы разрабатываете приложение, не беспокойтесь об этом состоянии.

      3. Фокусировка

      Состояние фокусировки может немного сбивать с толку. (Во всяком случае, это было для меня.) Так что самый простой способ объяснить это – показать его использование, а затем работать в обратном порядке.

      Если у вашего пользователя плохая мелкая моторика, ему может понадобиться навигация с помощью вкладок. Пользователь будет нажимать «вкладку», чтобы перемещаться по сайту от одной навигационной ссылки к другой. Это означает, что должно быть состояние «фокуса», чтобы кнопка показывала, что она «доступна для нажатия, но еще не нажата».

      Другим примером состояния фокуса является нажатие на поле ввода. Если бы вы начали печатать, только это поле ввода, а не другое, начало бы заполняться.

      Состояние фокуса по умолчанию — синее «свечение», которое вы, несомненно, видели во время своих исследований в Интернете. К счастью, мы живем во времена, когда мы можем создавать собственные состояния кнопок. Похоже, что большинство дизайнеров используют одни и те же визуальные подсказки для состояний наведения и фокуса.

      Два разных примера состояния «В фокусе».

      4. Нажато

      Нажатое состояние — это состояние, когда курсор или палец пользователя «удерживает» кнопку. Когда пользователь «отпускает» палец или курсор над кнопкой, кнопка регистрируется как «нажатая».

      Кнопка, демонстрирующая состояние «Нажато».

      5. Нажато

      Кнопки должны находиться в состоянии «нажато», чтобы показать пользователю, что кнопка была нажата.

      Кнопка, демонстрирующая состояние «Нажатие».

      Хитрость в маркировке кнопок заключается в согласованности. И если вы лучший человек, чем я, то это очень помогает определить ваши правила на ранней стадии проекта, чтобы избежать кропотливой работы и изменения всей копии кнопки позже.

      1. Использование глаголов

      Большинство кнопок содержат глаголы, чтобы указать, что кнопка будет делать, например. «Сохранить», «Опубликовать», «Редактировать». Хотя «Назад» и «Далее» не являются глаголами, в контексте интерфейса они работают одинаково. Мне нравится сохранять структуру «глагол» + «существительное» при написании меток кнопок — это делает действие более предписывающим, например. «Сохранить пост», «Следующий шаг» и т. д., а не «Сохранить», «Далее» — но выбор остается за вами и вашими пользователями.

      2. Регистр

      Вы также должны решить, какой регистр шрифта использовать. Вот несколько общих рекомендаций, которыми я пользуюсь:

      1. Все заглавные буквы , напр. «СЛЕДУЮЩИЙ РАЗДЕЛ». Я использую их для более «профессиональных» платформ. В Material Design используются кнопки со всеми заглавными буквами.
      2. Титульный корпус , напр. «Следующий раздел». Я стараюсь избегать использования заглавных букв, так как они не так легко читаются, как регистр предложений. Что касается тона, я бы предположил, что он находится на полпути между «профессиональным» и «разговорным».
      3. Дело приговора , напр. «Следующий раздел». Я использую регистр предложений для более «дружественных» или «разговорных» платформ. Примечание. Да, это регистр предложений, и да, должна быть точка, если бы это был настоящий регистр предложений — но из любви ко всему хорошему и дизайну, пожалуйста, не добавляйте точку.
      4. Нижний регистр , напр. «следующий раздел». Как и в случае с заголовком, я не склонен часто использовать метки кнопок нижнего регистра. Я бы предположил, что они являются наиболее «причинным» случаем.

      3. Согласованность

      При написании текста для кнопок следите за согласованностью. Вот несколько рекомендаций, которые я люблю устанавливать в начале проекта:

      1. Количество выбранных слов: Одно, два или более слов на кнопку
      2. Выберите регистр: Регистр предложения, или верхний регистр, или регистр заголовка, или нижний регистр
      3. Структура метки: e.g. ‘глагол’ + ‘существительное’, или ‘глагол’, или ‘глагол’ + а + ‘существительное’ и т. д. on Button Labels by UX Movement и очень рекомендую его. Ознакомьтесь с ним, чтобы узнать больше о правильной маркировке кнопок.

        Размер кнопки для рабочего стола (щелчок)

        Поскольку курсор на рабочем столе меньше пальца на сенсорном экране, вы можете сделать свои кнопки намного меньше. Но хотели бы вы?

        Пользователю никогда не придется искать кнопку, поэтому вы должны разработать правильную иерархию и навигацию для своего интерфейса.

        Размер кнопки для сенсорного экрана (касание)

        Исследование сенсорной лаборатории Массачусетского технологического института показало, что часть пальца, используемая для прикосновения к экрану, составляет 8–10 мм, поэтому минимальный целевой размер должен быть 10 мм или больше, если вы хотите, чтобы пользователи не толстые ошибки пальцев. Как упоминалось ранее — я за большие кнопки.

        Итак, какого размера пуговицы тогда делать? Ну, вот что говорят эксперты:

        Material Design предполагает, что цель касания должна быть 48dp x 48dp с 8dp между различными точками касания. Источник

        Хотя я не могу найти никакой документации по целевому размеру дизайн-системы iOS , общее понимание состоит в том, что ее минимальный целевой размер составляет 44 x 44 точки.

        Если вы боретесь с размерами и тем, какой размер использовать, я настоятельно рекомендую историю Зака ​​Дикерсона о доступности.

        Большое обсуждение положения основной кнопки

        Если бы вы разместили две кнопки рядом, с какой стороны должна располагаться основная кнопка?

        Два разных положения для основных и дополнительных действий.

        Вариант A показывает основную кнопку слева. Аргумент здесь в том, что это, вероятно, то, что пользователь хочет увидеть в первую очередь, поэтому сначала покажите это.

        Вариант B показывает основную кнопку справа. Аргумент здесь в том, что мы хотим, чтобы пользователь сначала увидел дополнительную кнопку, чтобы он знал свои варианты, прежде чем продолжить. Пункты, расположенные справа, также указывают на продолжение.

        Этот раздел посвящен некоторым интересным принципам дизайна и системам. Я люблю кнопки Material Design System просто потому, что их принципы действительно хорошо продуманы.

        Кнопка Material Design System

        Изображение кнопки Material Design.

        Ни один разговор о кнопках не будет полным без упоминания о системе дизайна материалов и их работе с кнопками, а также о том, как они взаимодействуют с другими компонентами в системе.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
