ГОСТ 2.306-68* ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах.

Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

ГОСТ 3455-59

Этот государственный стандарт был утвержден в 1959 году. Его использовали строители, инженеры и проектировщики до 1971 года. В нем расшифровывалось, как следует штриховать сечения и разрезы.

В соответствии с государственным стандартом 3455-59:

Все металлические элементы обозначались штрихами под наклоном, расстояние между которыми должно быть одинаковым.
Любые элементы, которые имеют неметаллическое происхождение, обозначаются прямыми линиями, которые пересекаются под углом 90 градусов.
При обозначении деревянных элементов важно показать их разрез, который бывает долевым и поперечным. В первом случае используются слегка волнистые линии, которые собираются в вытянутые овалы. Во втором случае — из них должны быть нарисованы кольца.
При обозначении бетона, который не укреплен стальными прутами, используются косые штрихи.
Железобетон обозначается косыми штрихами с точкой посредине.

Расследование

Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Штриховка разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них — способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).

Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования новом стандарте и обучал школьников так, как обучали его самого.

ГОСТ 3455 — 59

Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название — «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

ГОСТ 2.306-68

В 1971 году прежний государственный стандарт аннулировали и вместо него утвердили новый. Новая система символов получилась более строгой.

В новом ГОСТе утвердили:

Деревянные элементы обозначать дугообразными линиями, которые должны быть прорисованы через одинаковые интервалы.
Если нужно показать натуральный камень, то используются наклонные пунктирные линии.
Соли кремниевых кислот и кремниевые элементы обозначаются наклонными линиями, начерченными через широкий интервал.
Все бетонные элементы в соответствии с новым государственным стандартом штрихуются пунктирными наклонными линиями.

Полезно: Применение жидкого стекла в бетоне

В новом государственном стандарте появилось еще несколько требований, которые ранее в нормативах не прописывались.

Благодаря этим правилам было существенно
облегчено понимание чертежей. Нововведение позволило сократить количество ошибок при проведении строительных работ из-за неразборчивых штриховок на планах.
Итак, новыми требованиями государственного стандарта было установлено, что для исчезновения путаницы при использовании схожей штриховки необходимо подписывать каждый материал. Также указано, что для обозначения железобетонных элементов конструкций нужно руководствоваться специальным государственным стандартом, который издан под номером 21.107-78.

Еще в нормативном акте указано, что не следует на чертежах показывать всю площадь материала, используемого для обустройства фасада — достаточно заштриховать такое место на чертеже лишь по краям.

Этим стандартом были определены еще несколько важных правил, например, то, что любые штрихи должны чертиться строго под углом 45 градусов. Точкой отсчета в этом случае является основа строения.

Если при нанесении этих штрихов возникает ситуация, когда они полностью совпадают с контурными или осевыми линиями, то разрешено изменить их наклон — или уменьшить на 15 градусов или увеличить на 15 градусов.

Однако при этом следует учитывать, что в пределах одного объекта все сплошные или пунктирные линии должны иметь одинаковый наклон. Например, если вы вынуждены изменить наклон на 15 градусов в одном месте чертежа, то такую же манипуляцию следует осуществить по всему плану. В противном случае при прочтении документа может возникнуть неразбериха.

Если на чертеже необходимо показать элемент посредством его узкого сечения, то следует заштриховать его на концах, а по длине сделать выборочную штриховку. Если элемент является очень узким, то штриховка для его обозначения не используется, поскольку ее попросту не будет видно. Вместо этого делается сплошное закрашивание узкого участка.

Полезно: Бетон марки М100

Очень маленькие сечение можно вовсе не штриховать и не закрашивать, но обязательно сделать соответствующую подпись. При обозначении смежных плоскостей также применяется штриховка сплошными линиями, расположенными под наклоном, но этот наклон с каждой стороны должен быть разным.

Стандарты для застройщиков и производителей

До появления ГОСТа 2.306—68 действующими стандартами составления чертежей являлись ГОСТ 3455–59 и ГОСТ 11633–65, но, по сути, они были дубликатами друг друга. Источники нормативной документации для правильного оформления чертежей:

Изображение чертежных шрифтов. — ГОСТ 3454–59.
Прорисовка линий — ГОСТ 3456–59.
Штриховка элементов различных конструкций в разрезах — ГОСТ 3455–59.
Условные графические изображения строительных элементов и материалов — ГОСТ 2.306—68.
Размеры на схеме чертежа — ГОСТ 3458–59.

Для правильного выполнения чертежа нужно пользоваться обозначениями, указанными в нормативной документации.

Следует отметить, что заштриховка бетона и бетонных соединений со стальной арматурой в специально разработанной системе проектирования чертежей на компьютере в программе AutoCAD имеет отличия с выполненными чертежами от руки. В них используют специальную заливку элементов с заполнением выбранной области по имеющемуся образцу.

Правила, предусмотренные основными требованиями стандартов, нужно обязательно соблюдать. Чтобы правильно наносить и понимать указанные размеры, нужно изучить условности, которые установлены ГОСТом 2.307—68. Стоит учитывать, что надписи с пояснениями на чертеж наносят, если используют различные виды бетона и конструкций из него (сборный, монолитный, предварительно напряженный и т. п.). На стройчертежах для бетонных элементов с однородной составляющей, панелей, блоков стен и элементов, которые не нуждаются в выявлении состава, обозначения не применяют.

ГОСТ Р21.1207-97

В стандарте, который мы описали выше, не расписаны правила обозначения элементов, которые выполнены из железобетона. Они вынесены в отдельный стандарт, который опубликован под номером Р21.1207-97. В настоящее время этим сборником правил пользуются чаще всего в процессе строительства автомагистралей. Однако правила обозначения железобетонных конструкций применимы и для любого другого строительства, например, частного или многоэтажного дома, коммерческого объекта, промышленного цеха.

В этом государственном стандарте описано, как правильно обозначать на чертежах асфальт и грунт. Кроме того в нем сказано, что при штриховке бетона, нужно пользоваться пунктирными линиями, размещенными под наклоном. Если следует отметить бетон, который укреплен стальной арматурой, то потребуется чередовать пунктирные линии со сплошными. При этом интервалы между ними должны быть одинаковыми.

Для того, чтобы показать участки, которые выполнены с помощью железобетона с напряженной арматурой (она имеет улучшенные сгибающие характеристики, поскольку дополнительно нагревается или растягивается в процессе производства), используют также линии под наклоном с одинаковым интервалом, но в этом случае требуется чередовать одну пунктирную с двумя сплошными.

Обозначения графические материалов на видах

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Таблица 2.

Материал

Обозначение

1. Металлы

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

5. Стекло

1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.

2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.

3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Таблица 3.

Материал

Обозначение

Сетка

Засыпка

Применение блоков из легких ячеистых бетонов

Блоки из газобетона применяются для возведения новых домов и реконструкции существующих строений. Основное назначение – сооружение наружных и внутренних, несущих и ненесущих стен и простенков зданий.

Из ячеистых блоков можно возводить несущие стены высотой до 20 м. Однако следует соблюдать ограничение – не более пяти этажей. При этом мансардные и цокольные этажи не учитываются. Этажность не имеет значения, если кладку ведут в домах и сооружениях с несущим железобетонным каркасом.

Материал можно назвать универсальным: из блоков сооружают высотные дома с жесткими каркасами; их используют для утепления уже существующих стен; из них делают защитные противопожарные ограждения.

Особую популярность газобетонные блоки приобрели в малоэтажном строительстве благодаря своим основным достоинствам – высокой теплоизоляционной способности и низкой стоимости.

Газоблоки можно использовать для кладки цоколей, подвальных стен после выполнения защитных мероприятий. Такие стены следует защитить от прямого воздействия влаги. Для защиты рекомендуется использовать герметичные мастики, пленки, краски и другие материалы, которые разрешенны соответствующими ГОСТами.

Наружные и внутренние стены зданий, опирающиеся на фундаменты, следует укладывать на защитные водоотталкивающие материалы. При монтаже коробки таким способом газобетон полностью сохраняет свои прочностные и теплоизоляционные свойства на протяжении всего срока эксплуатации.

Рекомендуется также защищать поверхности газобетонных конструкций с помощью гидроизоляции в местах избыточного скопления влаги – в области подоконников, выступающих карнизов, парапетов.

Вопрос 6. Как добавить штриховку в Автокад, если нету нужной?

Разберем на примере дерева. К сожалению, в программе AutoCAD нету образца штриховки дерева. Поэтому следует добавить ее самостоятельно, это сделать очень легко.

Шаг 1. Открываем глобальные параметры программы. Кликаем на пустое место правой кнопкой мышки. Выбираем команду “параметры”.

Шаг 2. Кликаем на “плюс” напротив слов “Путь доступа к вспомогательным файлам”.

Шаг 3. Запоминаем место положение папки support (поддержка).

Шаг 4. Открываем ее и копируем туда штриховки.

Шаг 5. Без перезагрузки программы, создаем новый прямоугольник и ищем наш образец дерева в самом низу списка. Запомните, новые образцы, которые Вы будете загружать ВСЕГДА попадают в конец списка всех образцов, поэтому придется немного помотать вниз.

(У нас случилась накладка, поэтому образца не видно)

Шаг 6. В итоге, штриховка “дерево” будет выглядеть вот так…

Техническое черчение

Основы черчения

Строительное

Машиностроительное

Штриховка в разрезах и сечениях выполняется в виде параллельных прямых линий, проводимых под углом 45° к осевой линии или линии контура, принимаемой в качестве основной. Наклон линий может быть как влево, так и вправо; но для всех разрезов и сечений, относящихся к одной и той же детали, следует выполнять штриховку с наклоном линий в одну и ту же сторону.

П p и м e ч а н и е. Толщина линий штриховки — согласно ГОСТ 3456-46.

При штриховке в разрезах и сечениях надлежит применять следующие условные обозначения:

Примеры применения и сочетания условных обозначений см. на фиг. 45, 50, 51 и 52.

П p и м e ч а н и я.

1. Указанные выше условные обозначения лишь в общих чертах определяют тот или иной материал; все необходимые данные относительно материалов должны быть помещены в спецификациях, ведомостях и т. п.

2. Прочие материалы можно указывать в разрезах и сечениях штриховкой по типу „Металлы» с пояснительной надписью непосредственно у заштрихованной поверхности (фиг. 51).

3. Металлические прокладки и заливки допускается указывать в разрезах и сечениях, помимо штриховки в сетку, также штриховкой по типу „Металлы».

4. Допускаются следующие варианты штриховки:

На одном и том же чертеже штриховка должна выполняться либо согласно указанным вариантам, либо согласно условным обозначениям п. 2.

Условные обозначения дерева и земли, равно как и кружки в обозначении бетона, выполняются от руки. Также от руки может выполняться обозначение стекла.

При стыке двух поверхностей в разрезе наклон линий штриховки берётся для одной поверхности вправо, для другой влево — „встречная штриховка» (фиг. 45). Для материалов из группы „Пластические массы, кожа, резина, прокладки, набивки, заливки» в этом случае может применяться штриховка типа „Металлы» с пояснительной надписью на чертеже.

Если две соприкасающиеся поверхности являются в то же время смежными с третьей поверхностью, то разнообразить штриховку следует или изменением расстояний между линиями штриховки, не меняя угла наклона, который во всех случаях должен сохраняться равным 45°, или сдвигом линий штриховки одной поверхности по отношению к другой при одинаковом расстоянии между линиями штриховки (фиг. 46 и 47).

Как обозначается на чертежах: особенности составления

Графически обозначают чертежные сечения для разного типа материалов, чтобы строитель понимал, из какого материала изготовили составную часть детали или изделия. По ГОСТу линии в чертежном официальном документе нужно наносить под углом 45 и 90° к оси и рамке всего чертежа. Штрихуют части сооружений и их деталей в одну сторону для конкретного изделия. Если линия штриховки совпадает с контуром, то меняют угол их выполнения — 30—60°. Фигуры сечения дают общее представление из чего выполнены элементы, поэтому дополнительно описывают сам материал. Полную характеристику прописывают в спецификациях под чертежом или ведомостях.

Помимо основных требований, стоит учитывать:

Пояснение основ нормативного документа ГОСТ 21.107—78

Стандарт отменен, но тем не менее штриховки используют. Основные заключения, которые касаются железобетонных изделий следующие:

Это означает, что в монолитной плите в большом масштабе на чертеже сечение с расположением арматурных элементов (схематически выполняют кружочками) и бетона без арматуры заштриховывают как бетон. В разрезе по всему зданию арматурную составляющую на сечении плиты не показывают, выполняя как железобетонную часть (сплошная и пунктирная попеременно). Металл не принято заштриховывать, то есть место, где показано армирование частей штриховка не прорисовывается. Линии обозначения и арматуру нельзя выполнять одним видом, так как при прочтении документа штриховку трудно разобрать.

Общие сведения

ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения.
Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.

Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:

Что представляет собой строительная документация

Строительная документация состоит из комплекса проектных, сметных, исполнительных и рабочих материалов, составленных на разных стадиях подготовительных работ. Перечислять их полностью нецелесообразно, достаточно усвоить — документов много, все они используются на разных стадиях подготовительных или строительных работ. Здесь имеются графические и текстовые материалы, отображающие архитектурные, инженерно-технические и дизайнерские особенности проекта. Текстовые материалы используются на стадии подготовки и обработки проекта. Рабочие чертежи занимают среди других документов важное место, так как именно по ним проходит процесс реализации проекта — укладки или сборки строительных конструкций.

Для приведения большого количества документов в порядок создана СПДС (Система Проектной Документации для Строительства). Она устанавливает единые правила оформления и представления данных по имеющемуся проекту. Стандарты СПДС обеспечивают соответствие с другими системами документации (например, с Единой Системой Конструкторской Документации, ЕСКД). Это позволило объединить разрозненные требования и стандарты, исключить множество нормативных расхождений и противоречий.

Последние нововведения

В ГОСТ от 1973 года имелся значительный недостаток: в нем не было стандарта для описания железобетона. Этим и объясняется необходимость разработки ГОСТ Р 21.1207−97. В установленном шаблоне исправили этот недостаток и добавили необходимое обозначение.

Чаще всего такой стандарт применяют, если производятся дорожные работы. Помимо асфальта, а также иных стройматериалов, в этом шаблоне отдельное место отводится следующим моментам:

Главной задачей во время применения штриховки железобетона является необходимость показать при помощи чертежей конструкции сооружение, которое надо реализовать. Условные обозначения значительно помогают в выполнении этой задачи.

На сегодняшний день действующими считаются два основных установленных шаблона, оба ГОСТа используются в строительной сфере и машиностроении. Эти шаблоны дают возможность строителям максимально быстро определять требуемые стройматериалы во время сооружения различных конструкций.

Источник

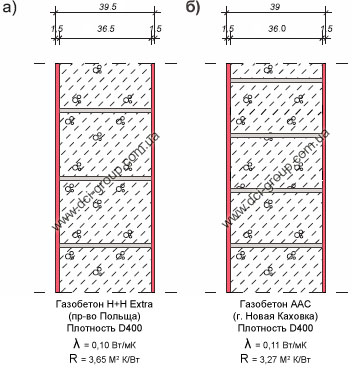

Нормативы кладки газобетона

Газобетон изготавливается в форме штучных изделий:

стеновые блоки;
U-образные блоки;
газобетонные перемычки и перегородки;
плиты перекрытия.

Кладка газоблоков осуществляется по общим правилам, но с учетом специфических особенностей материала. Используются усиливающие элементы на самой кладке, опорные конструкции под перекрытиями. для соединения применяют клеевое или растворное соединение. Первый вариант более трудоемкий, но он обеспечивает отсутствие мостиков холода, которые образуются на толстых растворных швах. Однако, для обеспечения тонкого шва (нормативная толщина составляет 2±1 мм) приходится шлифовать поверхность каждого ряда кладки. Это слишком трудоемкая процедура, но без нее обеспечить тонкошовную кладку невозможно.

Клей для газобетона выпускается в виде сухой смеси, которую затворяют водой перед использованием прямо на площадке. Есть и другой вариант — полиуретановый клей-пена. Он дороже, но обеспечивает более плотное соединение и не образует мостиков холода. Обычный раствор используется при укладке первого ряда, чтобы имелась возможность выровнять кладку за счет толщины растворного слоя. Можно укладывать на него перегородки из газоблоков, которые не могут образовать мостики холода. Перед нанесением поверхность материала надо увлажнить, чтобы влага из раствора не впитывалась в газобетон.

Укладка стеновых блоков производится с перевязкой вертикальных швов. Оптимальный вариант — смещение на половину длины блока, минимальный — на 10 см. Для изготовления доборных блоков используется ручной или электрический инструмент.

Армирование

По требованиям СП кладку из газобетонных блоков необходимо армировать на каждом метре высоты. В зависимости от размера блоков, это каждый третий или четвертый ряд. Процедура выполняется в несколько этапов:

поверхность ряда шлифуется так же, как и перед укладкой очередного ряда;
по краям (в 5-7 см от среза блоков) изготавливают две канавки. Для этого используют ручной штроборез. Глубина канавок — 2,5 см;
штробы заполняют клеевым составом и погружают в них рифленый арматурный пруток диаметром 8 мм. Пруток должен быть полностью скрыт в штробе;
сверху наносят клеевой слой и укладывают следующий ряд блоков.

Перед укладкой перекрытий устанавливают армпояс. Это ряд U-образных блоков, уложенный по всему периметру наружных и внутренних несущих стен. Он представляет собой сплошной замкнутый лоток, внутрь которого устанавливают арматурный каркас в форме пространственной решетки из 4 рабочих прутков. После этого лоток заливают бетоном вровень с краями и дожидаются, когда материал застынет. Укладывать перекрытие и продолжать работу, не дождавшись набора конструкционной прочности армпояса, запрещается.

Игнорировать процедуры армирования нельзя. Это станет причиной возникновения трещин и проседания материала в участках опирания перекрытий. Результатом станет разрушение газобетона в наиболее напряженных точках, что рано или поздно приведет к обрушению постройки.

ГОСТ 2.306-68* ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах.

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Штриховка бетона на чертежах (цемента, керамзитобетона, газобетона) — условное обозначение

Штриховка бетона – это условное обозначение различных материалов на чертежах в соответствии с действующими ГОСТами.

Благодаря штриховке на любой схеме конструкции можно легко определить тип строительного материала без необходимости использовать дополнительные документы и разъяснения. Таким образом удается значительно облегчить процесс проектирования и сооружения разного типа объектов.

Штриховка бетона на чертежах – это возможность унифицировать основные обозначения, касающиеся материалов, которая будет понятна любому проектировщику или строителю. Бетон штрихуется определенным образом (как и все остальные материалы), тип обозначения зависит от наличия/отсутствия армирования, других факторов.

Штриховка бетона по ГОСТам

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Штриховка бетона по ГОСТ

3. Сталь просечная

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21. 501 .

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45 ° к линии контура изображения ( черт. 2 a ) или к его оси ( черт. 2б ), или к линиям рамки чертежа ( черт. 2 ).

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45 ° , совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45 ° следует брать угол 30 ° или 60 ° ( черт. 3 и 4).

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах ( черт. 5 и 6 ). Линии штриховки стекла ( черт. 7 ) следует наносить с наклоном 15-20 ° к линии большей стороны контура сечения.

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм ( черт. 8 , 9 ).
