Особенности остекления балконов алюминием

Остекление алюминиевыми окнами

Итак… Продолжаем выбирать остекление для вашего балкона.

В данной статье рассмотрим только алюминиевое остекление. Я расскажу, каким оно бывает, в каких случаях применяется и в чем отличие одних алюминиевых окон от других.

На сегодняшний день все алюминиевые окна можно разделить на две большие группы:

  1. «Холодные» алюминиевые окна, к примеру — испанская система Provedal.
  2. Теплые” алюминиевые окна. В качестве примера возьмём системы Newtek и Alumark.

По сравнению с ПВХ, у алюминиевого остекления балкона, есть ряд преимуществ:

  • Прочность. При всей своей лёгкости, сплав из алюминия достаточно прочен. Он хорошо противостоит внешнему физическому воздействию, деформациям и порывам сильного ветра.
  • Пожаробезопасность. Алюминиевый балкон устойчив к возгоранию. В случае пожара окна не будут и выделять опасные, ядовитые вещества
    (в отличие от ПВХ или обработки деревянной конструкции).
    Это облегчит эвакуацию и проведение спасательных операций.
  • Антикоррозийность. Балкон из алюминия устойчив к образованию ржавчины и гниению. Благодаря порошковой окраске окна выдерживают любое механическое воздействие, а саму краску будет поцарапать крайне сложно.
  • Привлекательный внешний вид. Несмотря на то, что металлический балкон привлекателен сам по себе, дополнительно его можно окрасить в любой цвет по RAL, а также придать ему вид дерева или старой бронзы.
  • А теперь более подробно по каждой из групп.

    «Холодное» остекление системой «Provedal»

    «Холодное» алюминиевое остекление — это лучшее решение в 80% случаях. Попробую объяснить, почему.

    Когда речь заходит о балконах — в 80% случаях мы сталкиваемся с бетонной плитой длиной от 3 до 6 метров, выступающей из стены дома примерно на 80-90 см. При этом, плита просто висит в воздухе, не имея опоры ни справа, ни слева. По периметру установлен шаткий парапет из тонкого листового металла высотой до 1 метра. К тому же, за 20-30 лет своего существования, плита и парапет порядком изнашиваются и уже не способны выдержать вес окон из теплого алюминия или пластика.

    В таких случаях, единственно правильным вариантом будет остекление из легкого «холодного» алюминия Provedal. Это лучшее соотношение «цена-качество» применительно к балконам.

    Преимущества легкого «холодного» остекления:
    • Дешево. Как правило, остекление легким алюминиевым профилем обходится в 2, а то и в 3 раза дешевле, чем остекление балкона окнами из ПВХ или «теплого» алюминия. Во-первых, сама профильная система недорогая. Во-вторых, нет необходимости проводить дополнительные работы по капитальному ремонту балконной плиты и усилению парапета, а порой, и полной его замене (стоимость подобных работ может превышать стоимости самого балкона).
    • Максимум площади на балконе.
      Первое. В 60% случаях для легкого остекления усиливать существующий парапет и тем самым уменьшать полезную площадь балкона просто нет необходимости.
      Второе. Легкое остекление можно вынести наружу до 30 см и тем самым увеличить площадь балкона до 1 м2.
    • Надежно. Остекление из «холодного» алюминия менее чувствительно к колебаниям и вынужденным деформациям, которые всегда возникают в процессе эксплуатации, а также под воздействием ветровых нагрузок. Таким образом, окна вашего балкона гарантированно продолжат открываться и закрываться даже через 10 лет.

    В профиле Provedal могут использоваться створки распашного, раздвижного, а также глухого типа.

    Распашные алюминиевые окна и «глухари» системы Provedal Р-400

    Provedal P-400 — это алюминиевый профиль для балкона с одинарным стеклом(5мм). Ширина профиля составляет 40 мм. Из него изготавливаются поворотные створки и “глухари«(не открывающиеся), которые, как правило, используются при остеклении боковых частей балкона. Использовать распашные окна в лицевой части остекления не рекомендую, поскольку при отрывании они будут перекрывать всю глубину балкона, мешать проходу и не позволят установить подвесную сушилку на потолок. Отличительные особенности профиля — его лёгкость, прочность, долговечность и дешевизна.

    Срок службы окон и дверей из испанского профиля Provedal P-400, при правильном монтаже и эксплуатации, может составлять десятилетия, а заводская порошковая покраска прочна.

    Раздвижные алюминиевые окна (двух- и трёхполозные С640)

    Раздвижной профиль Provedal С640 изготовлен из алюминия марки 6063. Конструкция выпускается как в двухполозном, так и в трёхполозном вариантах. В двухполозном варианте ширина алюминиевого профиля составляет 60 мм, в трёхполозном — 90 мм. Общее количество створок: 2, 3, 4, 6. При этом возможно комбинирование с глухими и распашными створками по бокам балкона, но только через соединитель.

    Чтобы предотвратить продувание раздвижные створки имеют замковое соединение, которое дополнено бархатистыми щетками для минимизации зазора. Чтобы створки не разъезжались от порывов ветра, конструкция имеет специальные стопоры, препятствующие произвольному открытию окна. При этом створки легко снимаются и одеваются обратно(как москитная сетка), что очень полезно при мытье окон. Окна из металлического профиля Provedal С640 идеально подходят для остекления, особенно если балкон старый и масса конструкции имеет критическое значение.

    Более подробно с раздвижной системой Provedal можно ознакомиться здесь.

    «Теплые» алюминиевые окна для балкона

    Лишь в оставшихся 20 % случаях все же возможно установить тёплое остекление балкона! Речь идет о новостройках с крепкими балконными плитами и надежными металлическими парапетами. Таковых в нашем регионе с каждым годом все меньше и меньше. Тем не менее даже если у Вас крепкая плита и хороший парапет, советую несколько раз подумать! Стоимость «теплого» алюминиевого остекления из профиля Newtek либо Alumark как минимум в 3 раза дороже «холодного». К примеру, цена остекления из профиля ПВХ будет дороже в 2 раза. Кроме того, при «теплом» остеклении необходимо утеплять не только парапет, но также потолок и пол! Все это стоит немалых денег и колоссально «съедает» полезную площадь балкона. В итоге вы получаете не балкон, а спичечный коробок по стоимости самолета! Т.е. затраты в данном случае в разы превосходят полученный результат. Тем не менее, «теплое» остекление имеет право жить, поэтому поговорим и о нем.

    Мне приходилось работать с разными системами «Теплого» алюминия. Среди всех конструкций, наименьшие нарекания получил итальянский профиль Newtek (Hьютек). А с недавнего времени Немецко-российская разработка Alumark(по стоимости более интересна.По своим теплоизоляционным характеристикам он не уступает ПВХ окнам, а по прочности, долговечности, способности выдерживать большие весовые и ветровые нагрузки — значительно превосходит пластиковые окна.

    Более подробно с техническими характеристиками профиля «Newtek» можете ознакомиться здесь.

    Преимущества профиля Ньютек и Alumark

    • Отличная теплоизоляция. Теплоизолирующие свойства материала обеспечиваются благодаря 36-40-миллиметровому стеклопакету. Такие окна отлично подходят для установки в холодном климате. Пластиковая вставка разделяет наружную и внутреннюю стенки, благодаря чему холод не передается в помещение. Остеклив им балкон, его без труда можно превратить в продолжение комнаты (при условии, если там будет дополнительный источник отопления).
    • Хорошая звукоизоляция. Вакуум между стёклами в стеклопакете обеспечивает не только теплоизоляцию, но также хорошую звукоизоляцию: Вас не будут беспокоить посторонние звуки, если вы живёте возле оживлённой дороги или аэропорта
    • Непревзойденная прочность. Окна из алюминиевого профиля намного прочнее окон из любого ПВХ профиля. Благодаря этому есть возможность устанавливать остекление «от пола до потолка», не опасаясь деформации рамы при эксплуатации и сильных ветровых нагрузках.

    Как я уже отмечал у системы есть 2 существенных недостатка:

  1. Большой вес рамы со стеклопакетами: такие весовые нагрузки выдержит далеко не каждая балконная плита.
  2. Высокая цена остекления даже по сравнению с ПВХ системами.

Что же делать, если хочется превратить балкон в полноценное теплое помещение? Остается только капитальный ремонт балконной плиты и усиление, а зачастую, полная замена перепета.

Допустимая нагрузка на плиту составляет 150 кг/м2, то есть плиту 1м на 3м мы можем нагрузить максимум на 450 кг. Вес окна размером 1м2 (в 3 стекла) примерно 30-33 кг., а общий вес всего остекления выйдет порядка 200-250кг. А ещё хочется и отделку сделать и шкафчик на балконе поставить…

Подведем итог. Для того чтобы остекление балкона теплым профилем прошло успешно, нужно прочное основание и надежное металлическое ограждение. Ограждение обшивается снаружи и изнутри. Между обшивкой помещается утеплитель, а сверху на ограждение устанавливаются «теплые» окна. Если вы живете на последнем этаже жилого дома, дополнительно необходимо сделать крышу на балконе.

Следует также отметить, что само по себе теплое остекление и утепление парапета не сделают балкон теплым, как жилая комната. Максимум, чего следует ожидать — увеличение температуры на 5-10 градусов. Чтобы на Вашем балконе стало действительно тепло, придется позаботиться также о проведении отопления. Всё это — дополнительная нагрузка, которую, как и вес складируемых предметов, нужно учесть при расчёте запаса прочности выносной плиты!

Возможность панорамного остекления

Не забывайте! С помощью как «холодного», так и «теплого» алюминиевого профиля можно организовать панорамное остекление — так называемый французский балкон.

В этом случае ограждение демонтируется, а окна занимают всю высоту от пола до потолка.

Преимущества: красивый внешний вид днём и ночью; больше света, проникающего в квартиру, меньше затрат на обшивку и утепление парапета, максимальное сохранение полезной площади балкона.

Недостатки: вашим соседям, а также прохожим на улице, будет видно всё, что происходит и хранится у Вас на балконе. Хотя и тут есть выход!

Возможен комбинированный вариант остекления от «пола до потолка», когда нижние стёкла непрозрачные, либо на них висят жалюзи (которые открываются по необходимости).

Надеюсь, моя статья позволила вам разобраться в вопросе остекления балкона алюминиевыми окнами, и теперь вы легко выберете подходящие окна!

Спасибо за внимание!

Похожие статьи:

Alutech ALT W62 алюминиевый профиль для дверей и окон в Москве

Кто может заказать окна от Oknober?

Как понять, что продукция оригинальная?

Насколько безопасны алюминиевые окна?

Сколько может прослужить алюминиевое окно?

Сколько времени занимает монтаж алюминиевого окна?

Почему окна из алюминиевого профиля не устанавливают в квартиру?

Куда обычно устанавливаются алюминиевые окна?

Как сделать заказ на алюминиевые окна?

В чем разница между холодным и теплым профилем?

В чем преимущество алюминиевых окон?

Кто может заказать окна от Oknober?

Стать клиентом компании Oknober может любой желающий: как физическое, так и юридическое лицо.

Как понять, что продукция оригинальная?

Каждый элемент конструкции снабжается заводской маркировкой, которую можно легко рассмотреть. Некачественная или поддельная продукция не имеет никаких опознавательных знаков.

Насколько безопасны алюминиевые окна?

Алюминий – экологичный материал, который не представляет для жизни и здоровья человека никакого вреда. Даже при воздействии высоких температур.

Сколько может прослужить алюминиевое окно?

Заявленный производителем срок службы – до 80 лет. Замена комплектующих за весь этот период потребует минимальных затрат.

Сколько времени занимает монтаж алюминиевого окна?

За счет того, что алюминиевый профиль имеет небольшой вес, процедура монтажа занимает на порядок меньше времени. Специалисты могут управиться и за час, если речь идет о простейшем профиле. Если работа предстоит сложная, сроки могут увеличиваться.

Почему окна из алюминиевого профиля не устанавливают в квартиру?

Теплый алюминиевый профиль стоит на порядок дороже пластикового, однако ничем не превосходит его по тепловым качествам. Именно поэтому ставить его в квартиру можно, но совершенно нецелесообразно.



Куда обычно устанавливаются алюминиевые окна?

Холодный профиль обычно устанавливается в производственных неотапливаемых помещениях. Теплый же хорошо подойдет для панорамного оформления загородных домов и беседок.



Как сделать заказ на алюминиевые окна?

Совершить заказ можно в режиме онлайн, не покидая пределов дома. Или, в качестве альтернативы, можно связаться с менеджером по телефону или посетить официальное представительство.

В чем разница между холодным и теплым профилем?

Внутри теплого профиля имеется специальная термовставка, которая не пропускает вовнутрь помещения холодный воздух и сквозняки. Холодный – это всего лишь визуальная защита от осадков, пыли и грязи. От воздействия низких температур он не будет защищать.

В чем преимущество алюминиевых окон?

Алюминиевый профиль долговечен и из него можно создавать профили самой причудливой формы. Кроме того, такое окно совершенно неприхотливо в уходе – его достаточно просто протирать влажной тряпкой.

Алюминиевый профиль СИАЛ КПТ70 и его преимущества

2 Ноя 2019 г.

СИАЛ КПТ70 — система «теплого» алюминиевого профиля, которая изготовлена по инновационной технологии. Продукт отличается высокими показателями надежности, тепло-  и шумоизоляции.  Кроме того, алюминиевый профиль СИАЛ КПТ70 очень легкий и гибкий. Это дает широкие возможности в реализации самых разных типов остекления.

В первую очередь алюминиевые системы СИАЛ КПТ70 применяются для изготовления различных видов оконных конструкций. В их числе глухие, распашные, откидные, поворотные окна. Ширина профиля СИАЛ КПТ70 позволяет использовать его при производстве взломоустойчивых, ударопрочных и мультифункциональных оконных конструкций. Большой популярностью алюминиевые системы СИАЛ КПТ70 пользуются и при изготовлении балконных блоков и дверей.



Технические характеристики алюминиевого профиля СИАЛ КПТ70

  • пятикамерный профиль;
  • термостат — 34 мм;
  • двухкамерный стеклопакет;
  • ширина профиля — 53-124 мм, толщина — 70 мм;
  • вилатерм диаметром 10 мм;
  • подкладки из полиэтилена;
  • сопротивление теплопередаче до 0,7 м2х °С/Вт;
  • наличие дренажно-вентиляционных отверстий для отвода влаги и вентиляции фальца;
  • створки укомплектованы трехниточным уплотнителем.

Алюминиевый профиль СИАЛ КПТ70

Преимущества алюминиевого профиля СИАЛ КПТ70

Алюминиевый профиль СИАЛ КПТ70 — это идеальное решение для помещений, где нужно создать комфортный микроклимат в условиях низких температур за окном. Системы отлично подходят для остекления частных домов, коттеджей, квартир в многоэтажках и офисных помещений. Алюминиевый профиль СИАЛ КПТ70 обладает большим перечнем преимуществ по сравнению с аналогичными представителями других производителей, что обеспечивает повышенный спрос на эту продукцию. В числе главных достоинств алюминиевых систем СИАЛ КПТ70:

  • высокие теплосберегающие качества и высокая степень защиты от уличных шумов и волновых вибраций;
  • благодаря наличию системы Европаз алюминиевый профиль СИАЛ КПТ70 отлично комплектуется качественной фурнитурой от ведущих мировых производителей, что значительно повышает срок службы окон, балконных блоков и дверей;
  • являются экологически чистым продуктом. В составе профиля СИАЛ КПТ70 нет примесей тяжелых металлов. Под воздействием ультрафиолета и в условиях перепада температур он не выделяет вредных веществ. Более того, системы СИАЛ КПТ70 сохраняют свои оптимальные функциональные качества даже в условиях разности температур от — 80 до +100 градусов по Цельсию. Профиль СИАЛ КПТ70 подходит для любого типа климата;
  • профиль СИАЛ КПТ70 изготовлен из качественного алюминия. Это очень легкий материал, который обладает высокой степенью устойчивости к коррозии и воздействию негативных внешних факторов. Минимальный срок его эксплуатации составляет 80 лет. Кроме того, в процессе эксплуатации пятикамерный алюминиевый профиль СИАЛ КПТ70 не нуждается в специализированном обслуживании;
  • обладают широкими возможностями в реализации самых разных дизайнерских решений при остеклении.

Компания Окна Мигом предлагает купить алюминиевый профиль СИАЛ КПТ70 и продукцию из него по сниженной цене. Мы работаем с производителем напрямую, поэтому формируем на данный продукт цену гораздо ниже рыночной.



Алюминиевый профиль СИАЛ КПТ74 для теплого остекления

10 Янв 2020 г.

Алюминиевый профиль СИАЛ КПТ74 относится к категории «теплого» профиля. Он применяется в изготовлении широкого перечня продукции для остекления. Это окна различных конфигураций, балконные блоки, двери, входные группы, витражи, конструкции для фасадного или панорамного остекления и пр.

Качество алюминиевого профиля СИАЛ КПТ74 не уступает зарубежным аналогам. Продукт изготавливается на новейшем оборудовании по международным стандартам. Система качества алюминиевых систем литейно-прессового завода СЕГАЛ соответствует международному сертификату ISO 9001, а профили СИАЛ пользуются повышенным спросом на рынке оконных и дверных конструкций благодаря оптимальному соотношению цена-качество.



Технические особенности алюминиевого профиля СИАЛ КПТ74

  • трехкамерный профиль;
  • толщина профиля — 74 мм;
  • толщина створок — 84 мм;
  • толщина заполнения — от 24 до 40 мм;
  • укомплектован полиамидной термовставкой шириной 24 мм;
  • сопротивление теплопередаче — класс В1.

Максимально допустимые параметры створки в конструкциях из алюминиевого профиля СИАЛ КПТ74:

  • высота — до 2400 мм;
  • ширина — до 1600 мм;
  • вес — до 130 кг.



Алюминиевый профиль СИАЛ КПТ74

Преимущества алюминиевого профиля СИАЛ КПТ74

  • характеризуется прекрасными показателями тепло- и шумоизоляции, надежно защищает от холода, ветра, дождя и шума, помогает формировать оптимальный микроклимат в помещении;
  • имеет длительный срок эксплуатации, не подвержен коррозии и негативному внешнему воздействию;
  • благодаря гибкости и легкости материала дает возможность изготавливать окна и двери самой разной конфигурации, а также объемные конструкции, поэтому прекрасно подходит для реализации эксклюзивных дизайнерских задумок в оформлении экстерьера здания;
  • имеет возможность окраски в любой цвет по шкале RAL;
  • имеет универсальные пазы для фурнитуры, которые подходят для продукции европейских производителей. Оконные или дверные конструкции, изготовленные из алюминиевого профиля СИАЛ КПТ74, могут комплектоваться поворотной, откидной, поворотно-откидной и поворотно-сдвижной фурнитурой;
  • предполагает возможность комплектации стеклопакетами с различными стеклами. В оконные или дверные конструкции могут устанавливаться обычные, тонированные или бронированные стекла;
  • прекрасно подходит для изготовления взломоустойчивых, мультифункциональных и ударопрочных окон.



Где заказать алюминиевый профиль СИАЛ КПТ74

В компании Окна Мигом вы можете заказать не только окна и двери из алюминиевого профиля СИАЛ КПТ74, но также конструкции для фасадного и панорамного остекления. Мы сотрудничаем с производителем систем СИАЛ напрямую, поэтому предлагаем выгодную цену на данную категорию продукции.

В компании Окна Мигом работают опытные мастера, поэтому мы качественно изготовим продукт любой сложности, а также в точном соответствии с ГОСТом проведем его установку. Мы не берем денег за выезд монтажников на замер и разработку плана комплексного остекления. Качество своей продукции и работ мы подтверждаем гарантийными сертификатами.

Алюминиевый профиль PROVEDAL (Проведал) по выгодной цене в Москве

Наша компания осуществляет остекление балконов с применением высококлассного профиля PROVEDAL (Проведал). Компания выпускает алюминиевые оконные конструкции, которые завоевали признание во всем мире.

Достоинства Проведал:

  • экологичность – в производстве окон используются только инертные вещества, характеристики которых не изменяются больше 50 лет;
  • эстетичность – за счет прочностных характеристик алюминия и его гибкости удается создавать по-настоящему уникальные дизайнерские изделия. Становится возможным остекление любого размера и формы;
  • элегантный внешний вид – с окнами Проведал вы сможете реализовать самые смелые дизайнерские задумки за счет возможности изготовления окон почти любого цвета. Ваш дом станет еще уютнее и комфортнее;
  • долговечность и надежность. Раздвижные системы просты в уходе и надежны, что достигается благодаря современным технологиям производства.

Разработанный Испанской фирмой PROVEDAL SISTEMAS метод остекления на данный момент является самым популярным и оптимальным для балконов и лоджий, если их территория Вас интересует как застекленная летняя веранда или терраса, а может даже и кладовая.

Технические особенности профиля PROVEDAL.

PROVEDAL создал совершенно отличную от ПВХ новую систему остекления раздвижного типа, как “шкаф купе”. Она позволяет монтировать в одной раме от 2-х до 6-ти движущихся створок, дает возможность комбинировать раздвижные секции окна с глухими.

Благодаря этой схеме Вы можете ознакомиться с некоторыми особенностями алюминиевой системы остекления PROVEDAL, визуально её можно разделить на два блока, верхний (пункты 1 и 2) и нижний (пункты 3, 4 и 5):

  1. – верхняя рама, крепиться к потолку или крыши Вашего балкона и с помощью направляющих удерживает верхнюю часть створки.
  2. – щеточный уплотнить (фетроуплотнение), предотвращает сквозняк и попадание пыли на балкон.
  3. – створка со стеклом, резиновыми уплотнителями, а так же роликами, перемещающимися по нижней раме.
  4. – нижняя рама, крепиться к подоконнику и верхней части парапета балкона. Она с помощью направляющих удерживает нижнюю часть створки.
  5. – отлив, крепиться к нижней раме, служит для отвода атмосферных осадков от парапета балкона.



Алюминиевый профиль PROVEDAL серии C 640 шириной 64 мм в основном используется для изготовления раздвижных конструкций типа «шкаф купе». Как любой другой профиль он имеет свой ряд особенностей и преимуществ:

  • створка  не занимает место  при открывании на территории балкона, так как открывается не во внутрь, а в сторону.
  • узкий алюминиевый профиль значительно увеличивает  световой проем по сравнению с пластиковыми окнами.
  • профиль окрашивается в любой цвет методом электростатического напыления.
  • легкий доступ, ремонт или замена к большинству элементов оконной конструкции.
  • профиль очень устойчив к коррозии и к другим отрицательным воздействиям окружающей среды.
  • экологически чистый, не требует ни какого дополнительного ухода.

Окна из алюминиевого профиля PROVEDAL серии C 640 шириной 64 мм – это однокамерный профиль со стеклом 5 мм раздвижной конструкции. Это идеальный эконом вариант без претензий  по поводу шума и отсутствия тепла. Данные рамы можно устанавливать при либой отделке балкона.

Алюминиевый профиль PROVEDAL серии C 640 шириной 64 мм и серии P 400 шириной 40 мм  используется для создания как раздвижных, так и распашных оконных систем. Распашной вариант остекления соответствует по большинству параметров раздвижному, но по некоторым их превосходит:

  • повышенная на 15% звукоизоляция
  • повышенная на 10% теплоизоляция
  • возможность установки в конструкцию помимо стекла 5 мм однокамерного стеклопакета шириной до 16 мм.
  • профиль PROVEDAL серии P 400 используется для создания офисных перегородок, витражей и дверей распашного типа.
  • алюминиевый профиль выдерживает перепады температуры  от – 50 до + 50С.
  • используемая фурнитура практична, надежна и долговечна, различные крепежные элементы и другие детали изготовлены из нержавеющего или защищенного от коррозии материала.

Окна из алюминиевого профиля PROVEDAL серии C 640 шириной 64 мм и серии P 400 шириной 40 мм – это однокамерный профиль со стеклом 5 мм раздвижной конструкции или со стеклом 5 мм и однокамерным стеклопакетом распашной конструкции. Распашной вариант оконной конструкции системы PROVEDAL является золотой серединой между алюминиевым раздвижным вариантом и ПВХ остеклением.

Наши менеджеры всего готовы дать исчерпывающую консультация по выбору профиля для Вашего балкона или лоджии.

«ТЕПЛАЯ» ОКОННО-ДВЕРНАЯ СЕРИЯ ALT 60

ALT 60 – оконная система профилей с терморазрывом предназначена для изготовления окон и балконных блоков.

Монтажная глубина системы ALT 60 составляет 60 мм для оконных рам, для оконных створок монтажная глубина составляет 68 мм. В качестве заполнения в системе может быть использован листовой материал (стекло, стеклопакеты, сэндвич-панели и т.п.) толщиной 24 мм и 32 мм.

В системе предусмотрено 2 варианта сборки угловых соединений конструкций: опрессовкой угловых закладных и штифтованием. Т-образные соединения производятся штифтованием. Для обеспечения геометрической точности сборки изделий в системе применены выравнивающие уголки. Все закладные детали и выравнивающие уголки устанавливаются с применением специального клея (одно – или двухкомпонентного) для обеспечения жесткости и герметичности изделия.

Указанные в каталоге размеры, массово-инерционные характеристики являются теоретическими и могут изменяться в зависимости от допусков на размеры профилей.



материалы:

Алюминиевые профили изготавливаются методом экструзии из сплавов АД31 и 6060 в соответствии требованиям ГОСТ 22233-2018. Эти сплавы устойчивы к коррозии и позволяют изготавливать профили высокой точности.

В основу системы ALT 60 заложено смещение оси фурнитурного паза на 9 мм – это позволяет использовать механизмы запирания ведущих европейских фирм-производителей оконной фурнитуры, предназначенной для ПВХ окон.

Резиновые (эластомерные) профили используются для уплотнения заполнений. Уплотнение средней части конструкции окна (пространство между рамой и створкой) обеспечивает отвод воды, а также служит для уплотнения соединения створки с рамой.

Используются для уплотнения заполнения и притворов в оконных конструкциях, а также для создания притвора и отвода конденсата в центральной части окна. Крепежные элементы следует изготавливать из нержавеющей стали или из стали с защитным цинковым покрытием.

Покрытие

Профили, из которых изготавливаются окна, двери и витражи, могут быть окрашены порошковыми красителями в соответствии с ГОСТ 9.410-88. Цвет покрытия определяется заказчиком по шкале RAL.

установка заполнения

Заполнение устанавливается на специальные подкладки. Не допускается свободное перемещение заполнения в составе изделия. Заполнение фиксируется штапиками, которые имеют прямоугольную форму. Обработка штапиков производится под углом 90°.

защитные меры

Для предохранения профилей от различного рода повреждений, которые могут возникнуть при транспортировке, механической обработке, воздействии строительных смесей и красок, а также при монтаже конструкций, применяются защитные полимерные пленки, которые впоследствии должны удаляться без остатка и не оставлять следов на поверхности профиля. Загрязненные профили и изделия чистятся специальными жидкостями.

Скачать каталог

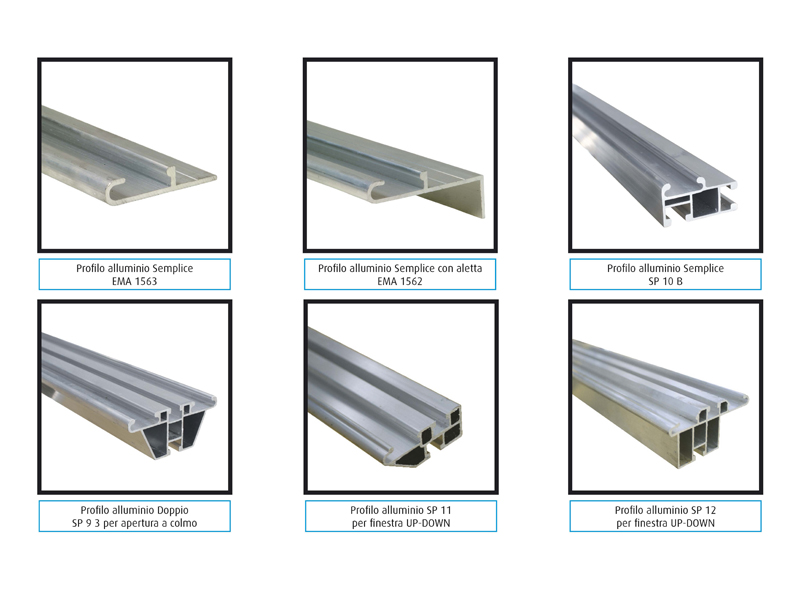

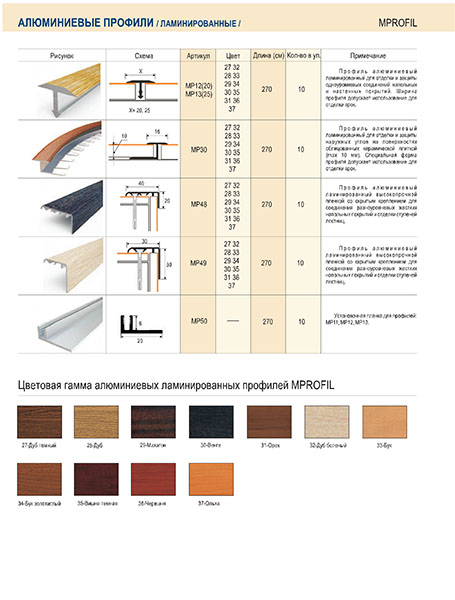

Размеры п-образного алюминиевого профиля

Швеллер алюминиевый 10х10х10, п-образный профиль алюминиевый АД31Т1 10х10х10х1.2 мм3000-6000 мм
Швеллер алюминиевый 10х10х10, п-образный профиль алюминиевый АД31Т1 10х10х10х1.5 мм3000-6000 мм
Швеллер алюминиевый 10х15х10, п-образный профиль алюминиевый АД31Т1 10х15х10х1.2 мм3000-6000 мм
Швеллер алюминиевый 13х13х13, п-образный профиль алюминиевый АД31Т1 13х13х13х1.5 мм3000-6000 мм
Швеллер алюминиевый 15х12х15, п-образный профиль алюминиевый АД31Т1 15х12х15х1.5 мм3000-6000 мм
Швеллер алюминиевый 15х15х15, п-образный профиль алюминиевый АД31Т1 15х15х15х1.5 мм3000-6000 мм
Швеллер алюминиевый 15х20х15, п-образный профиль алюминиевый АД31Т1 15х20х15х2 мм3000-6000 мм
Швеллер алюминиевый 20х20х20, п-образный профиль алюминиевый АД31Т1 20х20х20х1.5 мм3000-6000 мм
Швеллер алюминиевый 20х20х20, п-образный профиль алюминиевый АД31Т1 20х20х20х2 мм3000-6000 мм
Швеллер алюминиевый 20х25х20, п-образный профиль алюминиевый АД31Т1 20х25х20х2 мм3000-6000 мм
Швеллер алюминиевый 20х25х20, п-образный профиль алюминиевый АД31Т1 20х25х20х2.5 мм3000-6000 мм
Швеллер алюминиевый 20х36х20, п-образный профиль алюминиевый АД31Т1 20х36х20х2 мм3000-6000 мм
Швеллер алюминиевый 20х40х20, п-образный профиль алюминиевый АД31Т1 20х40х20х2 мм3000-6000 мм
Швеллер алюминиевый 25х25х25, п-образный профиль алюминиевый АД31Т1 25х25х25х2 мм3000-6000 мм
Швеллер алюминиевый 25х30х25, п-образный профиль алюминиевый АД31Т1 25х30х25х2 мм3000-6000 мм
Швеллер алюминиевый 25х40х25, п-образный профиль алюминиевый АД31Т1 25х40х25х1.5 мм3000-6000 мм
Швеллер алюминиевый 25х40х25, п-образный профиль алюминиевый АД31Т1 25х40х25х2 мм3000-6000 мм
Швеллер алюминиевый 25х60х25, п-образный профиль алюминиевый АД31Т1 25х60х25х4 мм3000-6000 мм
Швеллер алюминиевый 30х30х30, п-образный профиль алюминиевый АД31Т1 30х30х30х1.5 мм3000-6000 мм
Швеллер алюминиевый 30х30х30, п-образный профиль алюминиевый АД31Т1 30х30х30х2 мм3000-6000 мм
Швеллер алюминиевый 30х30х30, п-образный профиль алюминиевый АД31Т1 30х30х30х3 мм3000-6000 мм
Швеллер алюминиевый 30х50х30, п-образный профиль алюминиевый АД31Т1 30х50х30х2 мм3000-6000 мм
Швеллер алюминиевый 30х50х30, п-образный профиль алюминиевый АД31Т1 30х50х30х3 мм3000-6000 мм
Швеллер алюминиевый 30х50х30, п-образный профиль алюминиевый АД31Т1 30х50х30х4 мм3000-6000 мм
Швеллер алюминиевый 40х40х40, п-образный профиль алюминиевый АД31Т1 40х40х40х3 мм3000-6000 мм
Швеллер алюминиевый 40х60х40, п-образный профиль алюминиевый АД31Т1 40х60х40х3 мм3000-6000 мм
Швеллер алюминиевый 40х60х40, п-образный профиль алюминиевый АД31Т1 40х60х40х4 мм3000-6000 мм
Швеллер алюминиевый 40х60х40, п-образный профиль алюминиевый АД31Т1 40х60х40х5 мм3000-6000 мм
Швеллер алюминиевый 40х80х40, п-образный профиль алюминиевый АД31Т1 40х80х40х4 мм3000-6000 мм
Швеллер алюминиевый 40х100х40, п-образный профиль алюминиевый АД31Т1 40х100х40х4 мм3000-6000 мм
Швеллер алюминиевый 45х100х45, п-образный профиль алюминиевый АД31Т1 45х100х45х6 мм3000-6000 мм
Швеллер алюминиевый 50х50х50, п-образный профиль алюминиевый АД31Т1 50х50х50х3 мм3000-6000 мм
Швеллер алюминиевый 50х80х50, п-образный профиль алюминиевый АД31Т1 50х80х50х5 мм3000-6000 мм
Швеллер алюминиевый 50х100х50, п-образный профиль алюминиевый АД31Т1 50х100х50х5 мм3000-6000 мм
Швеллер алюминиевый 55х125х55, п-образный профиль алюминиевый АД31Т1 55х125х55х6.5 мм3000-6000 мм
Швеллер алюминиевый 60х130х60, п-образный профиль алюминиевый АД31Т1 60х130х60х5 мм3000-6000 мм
Швеллер алюминиевый 60х130х60, п-образный профиль алюминиевый АД31Т1 60х130х60х6 мм3000-6000 мм
Швеллер алюминиевый 65х150х65, п-образный профиль алюминиевый АД31Т1 65х150х65х6 мм3000-6000 мм
Швеллер алюминиевый 65х150х65, п-образный профиль алюминиевый АД31Т1 65х150х65х7 мм3000-6000 мм
Швеллер алюминиевый 90х200х90, п-образный профиль алюминиевый АД31Т1 90х200х90х12 мм3000-6000 мм
Швеллер алюминиевый 10х10х10, п-образный профиль алюминиевый АД3110х10х10х1.2 мм3000-6000 мм
Швеллер алюминиевый 10х10х10, п-образный профиль алюминиевый АД3110х10х10х1.5 мм3000-6000 мм
Швеллер алюминиевый 10х15х10, п-образный профиль алюминиевый АД3110х15х10х1.2 мм3000-6000 мм
Швеллер алюминиевый 13х13х13, п-образный профиль алюминиевый АД3113х13х13х1.5 мм3000-6000 мм
Швеллер алюминиевый 15х12х15, п-образный профиль алюминиевый АД3115х12х15х1.5 мм3000-6000 мм
Швеллер алюминиевый 15х15х15, п-образный профиль алюминиевый АД3115х15х15х1.5 мм3000-6000 мм
Швеллер алюминиевый 15х20х15, п-образный профиль алюминиевый АД3115х20х15х2 мм3000-6000 мм
Швеллер алюминиевый 20х20х20, п-образный профиль алюминиевый АД3120х20х20х1.5 мм3000-6000 мм
Швеллер алюминиевый 20х20х20, п-образный профиль алюминиевый АД3120х20х20х2 мм3000-6000 мм
Швеллер алюминиевый 20х25х20, п-образный профиль алюминиевый АД3120х25х20х2 мм3000-6000 мм
Швеллер алюминиевый 20х25х20, п-образный профиль алюминиевый АД3120х25х20х2.5 мм3000-6000 мм
Швеллер алюминиевый 20х36х20, п-образный профиль алюминиевый АД3120х36х20х2 мм3000-6000 мм
Швеллер алюминиевый 20х40х20, п-образный профиль алюминиевый АД3120х40х20х2 мм3000-6000 мм
Швеллер алюминиевый 25х30х25, п-образный профиль алюминиевый АД3125х30х25х2 мм3000-6000 мм
Швеллер алюминиевый 25х40х25, п-образный профиль алюминиевый АД3125х40х25х1.5 мм3000-6000 мм
Швеллер алюминиевый 25х40х25, п-образный профиль алюминиевый АД3125х40х25х2 мм3000-6000 мм
Швеллер алюминиевый 25х60х25, п-образный профиль алюминиевый АД3125х60х25х4 мм3000-6000 мм

%PDF-1.4 % 57 0 объект > эндообъект внешняя ссылка 57 76 0000000016 00000 н 0000002393 00000 н 0000002492 00000 н 0000003134 00000 н 0000003170 00000 н 0000003283 00000 н 0000013771 00000 н 0000024000 00000 н 0000034139 00000 н 0000044619 00000 н 0000054814 00000 н 0000065277 00000 н 0000065373 00000 н 0000065516 00000 н 0000065802 00000 н 0000066336 00000 н 0000066419 00000 н 0000066704 00000 н 0000067355 00000 н 0000067443 00000 н 0000067732 00000 н 0000068126 00000 н 0000068415 00000 н 0000068932 00000 н 0000069015 00000 н 0000069302 00000 н 0000069803 00000 н 0000070093 00000 н 0000070599 00000 н 0000070722 00000 н 0000070833 00000 н 0000071346 00000 н 0000072004 00000 н 0000072415 00000 н 0000072874 00000 н 0000072987 00000 н 0000073443 00000 н 0000073964 00000 н 0000074478 00000 н 0000085471 00000 н 0000085728 00000 н 0000096615 00000 н 0000100247 00000 н 0000103610 00000 н 0000106259 00000 н 0000106296 00000 н 0000109780 00000 н 0000109855 00000 н 0000109930 00000 н 0000111677 00000 н 0000112604 00000 н 0000192780 00000 н 0000192855 00000 н 0000197974 00000 н 0000198003 00000 н 0000198082 00000 н 0000198179 00000 н 0000201626 00000 н 0000201772 00000 н 0000202121 00000 н 0000202237 00000 н 0000202292 00000 н 0000202611 00000 н 0000204353 00000 н 0000207102 00000 н 0000208846 00000 н 0000211716 00000 н 0000213460 00000 н 0000216289 00000 н 0000218033 00000 н 0000222785 00000 н 0000226029 00000 н 0000226320 00000 н 0000226817 00000 н 0000227744 00000 н 0000001816 00000 н трейлер ]>> startxref 0 %%EOF 132 0 объект >поток xb“`a“f`g`t Ā

Какую толщину стенки выбрать для алюминиевого изделия?

Свойства материала

Вы всегда должны стремиться разработать алюминиевый профиль, который будет как можно проще производить, потому что это будет наиболее экономичным для вас.Наиболее простыми в изготовлении являются профили с одинаковой толщиной стенки.

При принятии решения о том, какой толщины должны быть стенки профиля, ключевыми факторами являются прочность и экономичность. Алюминиевый профиль легче выдавливать, если он:

  • Имеет простые закругленные формы с закругленными углами. В экструдированном профиле следует избегать острых выступов, поскольку они могут легко стать волнистыми и неровными. Вместо этого прогнозы должны быть округлены. Радиус 0.Обычно достаточно 5-к-1 мм.
  • Толщина стенки незначительно различается . Наличие одинаковой толщины внутренних и внешних стенок экструдируемого продукта является преимуществом, поскольку это снизит уровень нагрузки на экструзионную головку и, таким образом, повысит производительность.
  • Симметричный. Поток алюминия через экструзионную головку и получение желаемой формы обычно улучшается, когда форма в головке является симметричной по конструкции.Это влияет на производительность и затраты.

Профиль труднее выдавливать, если он имеет глубокие узкие каналы.

Различия в толщине стенки зависят от требований к прочности

Основными факторами, влияющими на толщину стенки, являются сила и скорость экструзии, выбор сплава, форма профиля, желаемая обработка поверхности и требования к допускам.

При необходимости толщина стенки алюминиевого профиля может быть легко изменена.На самом деле допустимо наличие диапазона толщин стенок в пределах одного профиля. Это определяется требованиями прочности.

Например, прочность профиля на изгиб можно увеличить, сосредоточив вес или толщину вдали от центра тяжести – как можно дальше от нейтральной оси.

Тем не менее, алюминиевый профиль с большой разницей в толщине стенки неравномерно охлаждается после экструзии. Это приводит к видимой структурной неравномерности, которая особенно заметна после анодирования.

Хотите узнать больше?

Проектирование алюминиевых профилей – Bonnell Aluminium

Ширина зазора (дюймы) Класс 1 Класс 2
0,040 – 0,062 2,0 2,0
0,063 – 0,124 3,0 2,5
0,125 – 0,249 3.5 3,0
0,250 – 0,499 4,0 3,5
0,500 – 0,999 4,0 3,5
1.000 – 14.999 3,5 3,0
2000 и более 3,0 3,0
ТВЕРДЫЕ ФОРМЫ

Сплошная форма — это любая форма, не являющаяся полой или полуполой.

ПОКРЫТИЕ ПОВЕРХНОСТИ

Алюминиевые профили

могут поставляться с различными вариантами отделки (перечень предлагаемых нами вариантов отделки см. на странице «Возможности»).Однако, поскольку алюминий является мягким металлом, поверхности нередко портятся во время обработки. Если продукт имеет поверхности, открытые во время использования, где следы обработки нежелательны, необходимо уделить особое внимание обеспечению приемлемой поверхности. Клиенты должны проконсультироваться с инженерно-конструкторской группой Bonnell Aluminium, чтобы мы могли спроектировать штампы и выбрать подходящую упаковку для защиты важных открытых поверхностей.

ДОПУСКИ

В тех случаях, когда профиль спроектирован таким образом, чтобы свести к минимуму механическую обработку или каким-либо образом соединяться с другим профилем, стандартные допуски на размеры могут стать критическими.Алюминиевая ассоциация публикует стандартные таблицы допусков, которые охватывают такие параметры, как размеры металла, пространственные размеры, прямолинейность, скручивание, плоскостность и многое другое. Если вам нужна помощь в интерпретации этих таблиц или если вы считаете, что для вашего применения требуются более жесткие допуски, чем стандартные, обратитесь за помощью в отдел проектирования Bonnell Aluminium.

ВЫБОР СПЛАВА

Выбор сплава и отпуска

обычно зависит от механических свойств, необходимых для данного применения.Например, сплав 6063 обычно используется в приложениях с умеренными нагрузками. Сплав 6061 обычно используется в конструкционных целях, поскольку он имеет более высокие механические свойства, чем сплав 6063.

Основными легирующими элементами сплавов серии 6000 являются магний и кремний. Серия 6000 является наиболее популярным классом сплавов и используется примерно в 75% случаев экструзии. Он поддается термообработке и обладает хорошей прочностью, коррозионной стойкостью, формуемостью, обрабатываемостью и свариваемостью.

Химический состав сплавов для экструзии, доступных от Bonnell Aluminium
Сплав Си Фе Медь Мн мг Кр Цинк Ти Другие каждый/всего Ал
6005 0.60-0,90 0,35 0,10 0,10 0,40-0,60 0,10 0,10 0,10 0,05/0,15 остаток
6005А* 0,50-0,90 0,35 0,30 0,50 0,40-0,70 0,30 0,20 0,10 0,05/0,15 остаток
6060 0,30-0,60 0.10-0,30 0,10 0,10 0,35-0,60 0,05 0,15 0,10 0,05/0,15 остаток
6061 0,40-0,80 0,70 0,15-0,40 0,15 0,80-1,20 0,04-0,35 0,25 0,15 0,05/0,15 остаток
6063 0,20-0,60 0.35 0,10 0,10 0,45-0,90 0,10 0,10 0,10 0,05/0,15 остаток
6082 0,70-1,30 0,50 0,10 0,40-1,00 0,60-1,20 0,25 0,20 0,10 0,05/0,15 остаток
6105 0,60-1,00 0,35 0.10 0,10 0,45-0,80 0,10 0,10 0,10 0,05/0,15 остаток
6351 0,70-1,30 0,50 0,10 0,40-0,80 0,40-0,80   0,20 0,20 0,05/0,15 остаток
6463 0,20-0,60 0,15 0,20 0.05 0,45-0,90   0,05   0,05/0,15 остаток

*Марганец плюс хром должен составлять от 0,12 до 0,50%


Обозначения состояния, которые применяются к сплавам серии 6000: O, отожженный и T , термически обработанный для получения стабильных состояний. Типичные характеры включают:

  • O – полностью отожженный (низчайший отпуск)
  • T1 – охлажденный от повышенной температуры и естественно состаренный
  • T4 – термообработка на твердый раствор и естественное старение
  • Т5 – охлажденные от повышенной температуры и искусственно состаренные
  • T6 – термически обработанные раствором и искусственно состаренные
Механические свойства экструзионных сплавов, поставляемых Bonnell Aluminium
6005 -Т1 Вверх через 0.500 25,0 15,0 16
-Т5 До 0,124
0,125
38,0
38,0
35,0
35,0
8
10
6005А -Т1 Вверх по 0,249 25,0 14,5 15
-Т5 До 0,249
0,250-0,999
38,0
38,0
31,0
31,0
7
9
-Т61 Вверх через 0.249
0,250-1,000
38,0
38,0
35,0
35,0
8
10
6060 -Т1 До 0,500
0,501-1,000
17,0
16,0
9,0
8,0
12
12
-Т4 До 0,500
0,501-1,000
19,0
18,0
10,0
9,0
14
14
-Т5 Вверх через 0.500
0,501-1,000
22,0
21,0
16,0
15,0
8
8
-Т6 До 0,124
0,125-1,000
30,0
30,0
25,0
25,0
8
10
6061 -Т4 Все 26,0 16,0 16
-Т5 Вверх на 0,625 35,0 30,0 8
-Т6 и
Т6511
Вверх через 0.249
0,250 и выше
38,0
38,0
35,0
35,0
8
10
6063 -Т1 До 0,500
0,501-1,000
17,0
16,0
9,0
8,0
12
12
-Т4 До 0,500
0,501-1,000
19,0
18,0
10,0
9,0
14
14
-Т5 Вверх через 0.500
0,501-1,000
22,0
21,0
16,0
15,0
8
8
-Т52 До 1.000 22,0 (макс. 30,0) 16,0 (макс. 25,0) 8
-Т6 До 0,124
0,125-1,000
30,0
30,0
25,0
25,0
8
10
6082 -Т6 и
Т6511
0,200 – 0,750
0.751 – 6.000
6.001 – 8.000
45,0
45,0
41,0
38,0
38,0
35,0
6
8
6
6105 -Т1 0,500 макс. 25,0 15,0 16
-Т5 0,500 макс. 38,0 35,0 8
6351 -Т4 До 0,749 32,0 19.0 16
-Т5 До 0,249
0,250 – 1,000
38,0
38,0
35,0
35,0
8
10
-Т6 До 0,124
0,125 – 0,749
42,0
42,0
37,0
37,0
8
10
6463 -Т1 Вверх на 0,500 17,0 9,0 12
-Т4 Вверх через 0.500
0,501-1,000
19,0
18,0
10,0
9,0
14
14
-Т5 Вверх на 0,500 22,0 16,0 8
-Т6 До 0,124
0,125-0,500
30,0
30,0
25,0
25,0
8
10

Изделия из экструдированного алюминия – тонкие в

Алюминиевые дизайнерские изделия

Один из наиболее частых вопросов, которые нам задают, это «Какова наименьшая толщина стенки, которую вы можете экструдировать?» Ответ на самом деле зависит от нескольких факторов.Например, толщина стенки прессованного профиля зависит от таких факторов, как сплав и отпуск, от того, является ли конструкция сплошной или полой, а также от общего размера детали, которая требуется конструктору. Большинство коммерческих экструзионных заводов и компаний, занимающихся экструзией алюминия, считают стенки толщиной от 0,050 до 0,065 дюйма «тонкими». В Profile Precision мы практически каждый день экструдируем детали со стенками толщиной 0,040 дюйма. Наше эмпирическое правило для определения минимальной толщины стенки начинается с сплава, необходимого для экструдированного алюминиевого профиля.

Сплав Минимальная толщина стенки
3003 .020”
6063 0,025”
6061 0,030”

Сплавы и прессованные изделия

Сплав

3003 легче всего экструдировать из-за низкого процентного содержания легирующих элементов. Самая тонкая стена, которую мы когда-либо экструдировали, находится внизу. Наш поставщик инструментов, а также наша команда были убеждены, что алюминиевая экструзионная головка выйдет из строя до того, как алюминий пройдет через нее из-за очень тонких стенок.На самом деле конструкция была настолько тонкой, что мы экспериментировали с матрицей только потому, что инженер-конструктор работал на нашего хорошего клиента. Это служит напоминанием о том, что даже эксперты иногда ошибаются!

Галстук-бабочка Die 1786

Общий размер детали играет важную роль в определении минимальной толщины стенки, которую мы производим. Часть, показанная ниже, экструдируется каждый месяц. Для детали, показанной ниже, требуется сплав 6063.Наше эмпирическое правило гласит, что 0,025 дюйма — это минимум, который мы можем выдавить, используя сплав 6063. Однако, если бы эта конструкция была 3 дюйма в высоту и 3 дюйма в ширину, мы не смогли бы изготовить ее со стенкой 0,025 дюйма. Дополнительная площадь поверхности была бы слишком велика, чтобы ее преодолеть, и алюминий не мог бы течь через матрицу. И наоборот, если бы деталь имела размеры 0,500 дюйма в высоту и 0,500 дюйма в ширину, мы могли бы выдавить форму из сплава 6063 с толщиной стенки 0,020 дюйма.

Светодиод Die 1861

Сплав 6061 является наиболее сложным сплавом для экструзии.Он имеет самые высокие механические свойства среди сплавов, которые мы регулярно производим. Он указан во многих аэрокосмических, медицинских и промышленных профилях, которые мы производим. Ниже приведен пример из медицинской отрасли. Мы используем экструзионную головку с уникальной конструкцией и запатентованным покрытием, что позволяет нам протолкнуть 6061 через инструмент и создать трубку, используемую в производстве медицинских устройств, показанную ниже. Сплошную конструкцию, такую ​​как 0,500 ″ на 0,500 ″ под углом 90 градусов, было бы намного легче экструдировать с этим сплавом и требованиями к толщине стенки.

Медицинский штамп 1707

Чтобы узнать больше о сплавах, которые мы производим, и советах по проектированию алюминиевых профилей, посетите наш веб-сайт или позвоните нам сегодня. Компания Profile Precision Extrusions будет рада помочь вам в решении вашей уникальной задачи!

Теги: Алюминиевые профили, Алюминиевые профили на заказ, Инженерное проектирование, медицинское устройство

Алюминиевая рама 8 серии/ширина паза 10/40×40 мм | МИСУМИ

Обратите внимание, что для некоторых типов, показанных здесь, заказы могут быть не получены офисами MISUMI в Таиланде, Малайзии, Индонезии и/или Индии.


[ ! ]Отрезанные поверхности и измененные детали не обрабатываются.

■8 алюминиевых профилей серии
с шириной паза 10 мм. Подходит для винтов M8.

Технические характеристики

Номер детали л
HFSF8-4040 800
КХФСФ8-4040 4000


■Выдавливание настраиваемой длины

ХФС А6Н01СС-Т5 Прозрачный анодированный HFSF8-4040 50~4000 1.63 601 9,63×10 4 9,94×10 4
ХФС А6Н01СС-Т5 Черный анодированный HFSFB8-4040 50~4000 1,63 601 9,63×10 4 9,94×10 4
ЭФС А6Н01СС-Т5 Прозрачный анодированный EFSF8-4040 50~4000 1.53 568 9,96×10 4 10,12×10 4
ЭФС А6Н01СС-Т5 Черный анодированный EFSFB8-4040 50~4000 1,53 568 9,96×10 4 10,12×10 4
СГФ A6061SS-T6 Эквивалент Прозрачный анодированный GFSF8-4040 50~4000 2.21 820 14,61×10 4 13,6×10 4
НЕФС А6063С-Т5 Прозрачный анодированный NEFSF8-4040 50~4000 1,53 568 9,96×10 4 10,12×10 4

[ ! ]Для некоторых типов продукции доступна длина до 6000 мм.
[ ! ]Некоторые экструзии не применимы. Подробную информацию см. в разделе «Информация об услугах стандартных продуктов, не входящих в каталог FA» (стр. 131), и обратитесь к соответствующему ответственному лицу в MISUMI.
■Выдавливание фиксированной длины (Эффективная длина 4000 мм)
[ ! ] Номера деталей, начинающиеся с символа «K», указывают на экструзию фиксированной длины.

ХФС А6Н01СС-Т5 Прозрачный анодированный КХФСФ8-4040 4000 601 9.63×10 4 9,94×10 4
ХФС А6Н01СС-Т5 Черный анодированный КХФСФБ8-4040 4000 601 9,63×10 4 9,94×10 4
ЭФС А6Н01СС-Т5 Прозрачный анодированный KEFSF8-4040 4000 568 9.96×10 4 10,12×10 4
ЭФС А6Н01СС-Т5 Черный анодированный KEFSFB8-4040 4000 568 9,96×10 4 10,12×10 4
СГФ A6061SS-T6 Эквивалент Прозрачный анодированный KGFSF8-4040 4000 820 14.61×10 4 13,6×10 4
НЕФС А6063С-Т5 Прозрачный анодированный KNEFSF8-4040 4000 568 9,96×10 4 10,12×10 4

[ ! ]Эффективная длина 4000 мм указывает на экструзии с эффективной длиной 4000 мм и более. Фактическая длина с учетом краевого захвата составляет более 4000 мм (несколько десятков мм).Профили фиксированной длины должны быть вырезаны пользователями, поэтому точная длина не может быть указана.

Модификации


Благодаря использованию спецификации длинной алюминиевой рамы MISUMI из следующих дополнений возможна свободная повторная сборка высокой конструкции.
В зависимости от классификации и размеров существуют непригодные рамки.
Для получения дополнительной информации, пожалуйста, прочитайте неприменимо, перечисленные в таблице описания каждой страницы.
Внутри таблицы описания страниц элементы со знаком “-” означают неприменимость.
LHP / RHP / HPW
Алюминиевая рамка Сводка изменений / часты / Часть # Маркировка P2-755 и 756
Конец нажатия Конец нажатия на центральный отверстие LTP / RTP / TPW Добавьте резьбу на концах рамы. P2-757
End Tapping 4 Угловые отверстия LSP / RSP / SPW
Укажите, как вырезать Прецизионная среза SC Изменить общую длину допуск.(L±0,5→L±0,2)
[ ! ] Доступно только для L≦1500
P2-758
Обрезка под 45 градусов L_T45/R_T45 Обрезка под углом 45 градусов.
Отверстия для доступа под ключ Отверстие для доступа под ключ в фиксированном положении LWP/RWP Добавьте отверстия для доступа под ключ в фиксированном положении для глухих соединений. P2-759&760
Отверстие для доступа под ключ в указанном месте AH/BH/AV/BV Добавьте отверстия для доступа под ключ в указанном месте для глухих соединений. P2-761 и 762
Зенковки Зенковки в указанном положении Z6/XA100 Добавить зенковки в указанном месте. Используйте отверстия для соединения рам и столешницы. P2-763
Отверстия для конкретного типа глухого соединения Отверстие D LDH/RDH Добавьте отверстия, необходимые для одинарного соединения. P2-764
Отверстие S LSH/RSH Добавьте отверстия, необходимые для предварительной сборки двойного шарнирного соединения. P2-765
Отверстие M LMH/RMH Добавьте отверстия, необходимые для двойного шарнирного соединения после сборки. P2-766
L Отверстие JLP/KLP Добавьте отверстия, необходимые для параллельного соединения. P2-767
Другие изменения Концевая резьба серии GNFS/GFS LTS/RTS/TSW Добавление торцевой резьбы на рамы высокой жесткости. P2-768
Торцевая врезка серии HFSR LTS/RTS/TSW Добавьте концевые врезки, необходимые для добавления защитной крышки на конце рамы серии HFSR.

Тонкостенные алюминиевые профили — aluminium-guide.com

Минимальная толщина стенки профиля

Минимальная толщина стенки алюминиевого профиля, которую еще можно выгодно и прессовать. Этот вопрос всегда волновал экструдеров, они не работали ни на каком экструзионном прессе.

  • Стоит ли принимать заказы на профили со слишком малой толщиной стенки?
  • Какую цену я должен установить?
  • Как обеспечить приемлемый уровень брака?
  • Это плохо для прессы?

Сеть LinkedIn на алюминиевом профиле

В последнее время мы, как и многие в наше время, стали часто бывать в социальных сетях.точнее – один из них, малосоциальный, а в подавляющей пропорции – профессиональный, сетевой LinkedIn. Сеть LinkedIn позволяет зарегистрированным пользователям создавать и вести список деловых контактов в самых разных областях человеческой деятельности. Здесь работает множество кружков по интересам, в которых происходит обсуждение различных профессиональных вопросов.

Одна из таких групп – Группа Специалисты по экструзии алюминия . Всего в этой группе – более 3700 Участников со всего мира.Время от времени возникают интересные дискуссии по важным техническим вопросам всего цикла производства штампованных алюминиевых изделий. Эти дискуссии интересны тем, что отражают самое современное состояние того или иного вопроса. Что скорректировало регионы мира – США, Европу, Азию (в основном Индию и Китай) и даже Африку, по крайней мере, Юг. И немного русского. Общение на английском языке, местами очень ломаном, но профессионалы прекрасно понимают друг друга.

Где-то в прошлом году разгорелась, и пока теплая, дискуссия о минимальной толщине стенки прессованных профилей для промышленного производства, которую можно обеспечить для серийного производства промышленного производства. Поводом для этих споров стал крик о помощи одного из участников группы с индийского завода по экструзии алюминиевых профилей.

«Попытаемся прессом массой 900 тонн и диаметром 5 дюймов (127 мм) выдавить из сплава 6063-Т6 в четыре нити профиль 23х23 мм с толщиной стенки 0,4 мм.Прессовали все подходящие по профилю 100 кг. Ждем мнений, советов и подсказок».

Обсуждение

получилось, скажу я вам, весьма оживленным. Поэтому вольная дискуссия частично сохраняется.

Мнение разделилось где-то пополам. Половина участников дискуссии посчитали, что за такой заказ браться не нужно как по техническим причинам, так и в силу его явной нерентабельности. Члены второй группы были настроены более оптимистично и дали несколько советов и рекомендаций по оборудованию и технологии прессования такого профиля.Несколько человек даже сказали, что они выполняли такие заказы.

Прессованный алюминиевый профиль толщиной 0,4 мм?

Аргументы «пессимистов» были, прежде всего, такого рода:

  • Благоразумно отказаться от заказа. Даже если в принципе получится прижать, все равно не удастся избежать колебаний толщины стенки и будет много брака.
  • Такая толщина стенки возможна только при вычерчивании.
  • Прессование Профиль толщиной 0,4 мм «плохо» поддается прессованию и может привести к выходу из строя и снижению срока службы матрицы.
  • В принципе, прессованная трубка со стенкой 0,4 мм возможна. Однако изготовить такой профиль на заказ и получить прибыль вряд ли возможно.

Штампованный алюминиевый профиль толщиной 0,4 мм!

«Оптимисты» со своей стороны высказали много полезных советов и рекомендаций. Для выполнения такого заказа по форсированию пресса 900 тонн в четырех точках считают необходимыми следующие условия:

  • Применение специальной конструкции матрицы для уменьшения давления на матрицу.Называется матричный тип «микромост».
  • Производитель Matrix – Только опытный и проверенный.
  • Длина ремня должна быть равна нулю.
  • Тщательно азотировать матрицу. Азотированный слой работает как смазка.
  • Примените матричный инструмент, оптимизированный для матрицы, чтобы обеспечить ей наилучшую поддержку. Особенно для контроля плоскостности валика.
  • Для измерения и контроля температуры заготовки, штампа, контейнера и профиля на выходе из матрицы.
  • Использовать преформу с температурой на переднем конце на 50-60°С выше, чем на заднем – так называемый, градиентный нагрев.
  • Использовать только качественную первичную заготовку, прошедшую полную гомогенизацию.
  • При нажатии во избежание длительных остановок.
  • Применяется дольше, чем обычный прессованный остаток.
  • Продам такой профиль по очень высокой цене. И продавать метрами, а не килограммами.

меньшее напряжение, меньший диаметр, только одна точка

Некоторые пресс-подборщики предложили более кардинальные меры: уменьшить диаметр контейнера, уменьшить количество точек или даже перейти на пресс с меньшими усилиями.например, такой:

  • Такой стеновой профиль 0,4 мм лучше спрессовать в одну точку и выжать около 600 тонн. Четыре балла — это очень сложно для такой тонкой стенки. Мы пытались много раз – почти никогда не получалось.
  • Сменный контейнер 4 дюйма и сжатый в четыре точки.
  • Пресс продукт должен соответствовать. Поэтому экономически целесообразно производить профиль с такой малой погонной массой (около 100 г/м) следующим образом. Пресс 200 тонн – матрица с одной точкой (есть такие только в Индии и Китае) – удельное давление 80 кг/мм 2 – коэффициент прессования 67 – производительность 60 кг/ч,

Предварительное прессование алюминиевых профилей с ультратонкими стенками

Несколько человек поделились своим опытом штамповки таких профилей:
На заводе Alcoa в Бразилии с 2000 года выпускалась алюминиевая труба со стенкой авто 0,4 мм, правда из алюминиевого сплава 3003.Пресс 1650 тонн, 6 дюймов, 6 точек, 1000 тонн в месяц.

  • Штампованный алюминиевый профиль аналогичный ползуна, скорость 10 мм/мин, скорость профиля 40 м/мин. Сплав 6063 без особых требований.
  • Выдавливание стенового профиля 25х25 0,5 мм 6 точек на прессе 7 дюймов производительностью 1050 кг/ч. С хорошим корректировщиком – вполне возможно.
  • Размер пресса (900 тонн – 5 дюймов) слишком велик для этого типа профиля. Мы изготовили трубы для теплообменников с микрополостями, толщиной стенки 0,3 мм, шириной 25 мм и высотой 5 мм.Скручивание в заливе. Использовали 500-тонный пресс. Самая большая проблема – металл ломается на этой сверхтонкой стенке. Коэффициент брака напрямую зависит от качества металла по содержанию в нем интерметаллических частиц и включений.
  • Такие профили мы производим в Испании. обычный сплав 6063 без особых требований, скорость съемника 30 м/мин. произведено уже 1000 тонн.
  • Обычно профили с толщиной стенки 0,4 мм (например, многополостные плоские трубы для кондиционеров) изготавливают из сплавов серии 3ххх и из первичного металла.Пресс обычно – 2000 тонн. И, конечно же, цена на алюминиевые профили высока. Делать их из сплава 6063 – плохая идея.

Ход прессования профилей с тонкими стенками

Один из участников дискуссии правильно заметил, что есть явный прогресс в отношении минимальной толщины стенок экструдированных алюминиевых профилей. До 1980-х годов считалось невозможным производство профилей из алюминиевого сплава 6063 с толщиной стенки менее 2,2 мм. К 2000 г. этот предел составлял уже 1,5 мм, c 2006 г. – 1,1 мм, а 2010 г. – 0,9 мм.Обратите внимание, что 0,9 мм еще не 0,4 мм.

Вот такие дебаты. Выводы каждый может сделать сам. И судьба ордена остается неизвестной.

кстати, минимальная толщина стенки экструдированного алюминиевого профиля – это тема обстоятельного семинара ET 2000.

Ширина паза Т-образного профиля

Алюминиевый профиль с Т-образным пазом может быть с Т-образным пазом 4 мм, Т-образным пазом 6 мм, Т-образным пазом 8 мм, Т-образным пазом 10 мм и так далее. В основном есть две причины этой разницы.

КОНСТРУКЦИЯ

Гармонично для малого сечения имеет маленькую щель, а для большого сечения имеет большую щель.Например, алюминиевый профиль 2020 имеет прорезь 6 мм, а алюминиевый профиль 4040 — прорезь 8 мм. (Для реального размера прорези для установки болтов и гаек будет прибавлено 0,2 мм.)

НАГРУЗОЧНАЯ СПОСОБНОСТЬ

Учитывая легкие и тяжелые конструкции, алюминиевый профиль с небольшой прорезью подходит для легкой рамной конструкции; алюминиевый профиль с большим пазом используется для рамной конструкции с высокой интенсивностью нагрузок. Для алюминиевых профилей большого сечения прорезь должна быть больше, чтобы можно было установить аксессуары из алюминиевых профилей, отвечающие требованиям несущей способности.Если прорезь алюминиевого профиля с большим поперечным сечением меньше, характеристики установленной фурнитуры из алюминиевого профиля будут меньше, а фурнитура из алюминиевого профиля не может выдерживать тип алюминиевого профиля, что приводит к разрушению, что влияет на последующее использование. . Однако, если алюминиевый профиль с малым поперечным сечением оснащен большим пазом, будь то цена или несущая способность, это приведет к перерасходу фурнитуры из алюминиевого профиля.

Добавить комментарий

Ваш адрес email не будет опубликован.
